Intitulé	Description
Type de produit	Chauffe-eau à gaz
Caractéristiques techniques principales	Chauffe-eau à gaz à tirage naturel, avec un échangeur de chaleur en acier inoxydable.
Alimentation électrique	Non nécessaire pour le fonctionnement, mais peut nécessiter une alimentation pour l'allumage électronique.
Dimensions approximatives	Hauteur : 1,20 m, Largeur : 0,50 m, Profondeur : 0,40 m
Poids	Environ 50 kg
Compatibilités	Compatible avec les installations de plomberie standard et les conduits de fumée adaptés.
Tension	Non applicable (fonctionnement à gaz)
Puissance	Puissance thermique : 24 kW
Fonctions principales	Production d'eau chaude sanitaire, réglage de la température, sécurité anti-surchauffe.
Entretien et nettoyage	Vérification annuelle par un professionnel, nettoyage des filtres et des conduits de fumée.
Pièces détachées et réparabilité	Disponibilité des pièces détachées auprès des distributeurs agréés.
Sécurité	Équipé de dispositifs de sécurité : soupape de sécurité, détecteur de monoxyde de carbone.
Informations générales utiles	Vérifier les normes de sécurité en vigueur et les exigences d'installation avant l'achat.

FOIRE AUX QUESTIONS - CHAFFOTEAUX & MAURY HORD MT CHAFFOTEAUX & MAURY

Comment réinitialiser le thermostat du CHAFFOTEAUX & MAURY HORD MT ?

Pour réinitialiser le thermostat, éteignez l'appareil, attendez 30 secondes, puis rallumez-le tout en maintenant le bouton de réinitialisation enfoncé jusqu'à ce que l'écran clignote.

Que faire si la chaudière ne s'allume pas ?

Vérifiez d'abord que le thermostat est réglé à une température supérieure à celle ambiante. Assurez-vous également que le réservoir de gaz est plein et que l'alimentation électrique est correcte.

Comment purger les radiateurs ?

Utilisez une clé de purge pour ouvrir la valve de purge située en haut du radiateur. Laissez l'air s'échapper jusqu'à ce que de l'eau commence à s'écouler, puis refermez la valve.

Que faire si la pression de la chaudière est trop basse ?

Vérifiez le manomètre. Si la pression est inférieure à 1 bar, utilisez la vanne de remplissage pour ajouter de l'eau jusqu'à atteindre une pression d'environ 1,5 bar.

Quels sont les codes d'erreur courants sur le CHAFFOTEAUX & MAURY HORD MT ?

Les codes d'erreur courants incluent E01 (problème d'allumage), E02 (surchauffe), et E03 (problème de circulation d'eau). Consultez le manuel pour des solutions spécifiques à chaque code.

Comment nettoyer le filtre de la chaudière ?

Débranchez l'alimentation de la chaudière, retirez le capot, localisez le filtre et nettoyez-le sous l'eau courante. Remettez ensuite le filtre en place et refermez le capot.

Pourquoi ma chaudière fait-elle du bruit ?

Des bruits peuvent indiquer des bulles d'air dans le système ou un encrassement. Purgez les radiateurs et vérifiez si le bruit persiste. Si oui, faites appel à un professionnel.

Comment augmenter l'efficacité énergétique de ma chaudière ?

Assurez-vous que les radiateurs sont purgés, vérifiez l'isolation de votre maison, et envisagez un entretien régulier de votre chaudière pour maximiser son efficacité.

À quelle fréquence dois-je faire entretenir ma chaudière ?

Il est recommandé de faire entretenir votre chaudière au moins une fois par an par un professionnel qualifié.

MODE D'EMPLOI CHAFFOTEAUX & MAURY HORD MT CHAFFOTEAUX & MAURY

Instructions techniques pour l'installation et la manutention

Chauffe-eau

11.1 Ce teme norme est d'application en France, l'installateur doit se tenir informé de l'évolution de cette norme. Pour les installations dans d'autres pays, veuillez vous référer aux réglementations locales d'application.

L'installation du produit

Avant l'installation de l'appareil, veuillez lire attentivement les instructions de ce livre. Leur non-respect peut vous priver du bénéfice de la

1. L'installation et toute intervention sur le produit ne peuvent être effectuées que par un professionnel qualifié. Vous ne devez vous adapter.

aux normes nationales en vigueur. Il y a lieu de respecter toutes les prescriptions relatives aux chauffe-eau.

1. Le fabricant décline toute responsabilité pour les dommages provoqués par une installation qui ne serait pas effectuée dans les règles de l'article

et par le non-respect des prescriptions du mode d'emploi. 3. L'appareil et son groupe de sécurité seront obligatoirement installés dans un local à l'abri du

1. Pour permettre les opérations de maintenance, il faut prévoir

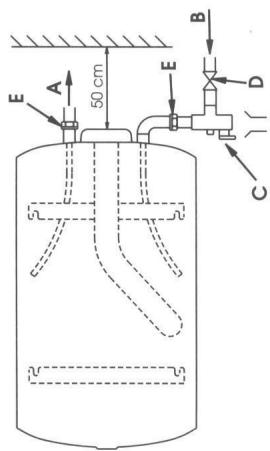

a. un espace libre de 50cm devant et dessous le couvercle plastique permettant d'accéder

b. Un accès direct au groupe de sécurité. En cas d'installation dans des locaux au

dessus d'un lieu habité (combles, greniers, faux plafonds...), calorifuger les tuyauteries et prévoir un bac de rétention avec évacuation de l'eau. Dans tous les cas, un réseau de portement à

L'évacuation est nécessaire.

Afin d'éviter une surconsommation d'énergie, il est conseillé de placer le

chaud-eau le plus près possible des points de prélèvement d'eau chaude. (distance, inférieures) 200 metres

polystyrene

Fixer les pattes transferts à la patte supérieure du chauffe-eau. (Figure 7) Placer le chauffe-eau munis des pattes transferts sur les ancrages inférieurs et fixer les pattes transferts aux ancrages supérieurs. Fixer la patte inférieure du chauffe-eau aux ancrages inférieurs.

2.2. e. Modèles sur socle STAB

Placer lechauffe-eau munis des pattes transferts sur les ancrages inférieurs et fixer les pattes transferts aux ancrages supérieurs. Fixer la patte inférieure du chauffe-eau aux ancrages inférieurs

L'entraxe des ancrages existants est plus petit que celui des pattes de fixation du chauffe-eau Fixer les pattes transferts à la patte supérieure du chauffe-eau. (Figure 6) Placer le chauffe-eau, munis des pattes Placer le

appareil vous permettent de fixer Jambre Réno verticale 150-200 litre

Si vos points d'ancrage actuels sont différents de votre nouvel appareil, les pattes transferts fournies avec l'appareil vous permettent de fixer votre nouveau produit sans devoir repercer des trous. Figure 7 - Entraxe existant trop grand Figure 7-Entraxe existant trop grand 2.2. d. Modèle horizontal HORD Cet appareil est prévu pour être monté horizontalement au mur, ancrage mural des deux pattes de fixation (Figure 8-9). Il est possible de l'installer eventuellement au sol ou au plafond avec un jeu de ceintures (en option). Dans ce cas, se référer aux instructions de la notice d'installation qui accompagne le jeu de ceintures. Version avec tubes entrée et sortie d'eau sur le capot-HORDroit Ce modèle est équipé en sortie d'usine pour être installé horizontally à un mur, les tubes d'alimentation sont placés du côté droit de l'appareil (Figure 8 et 9).

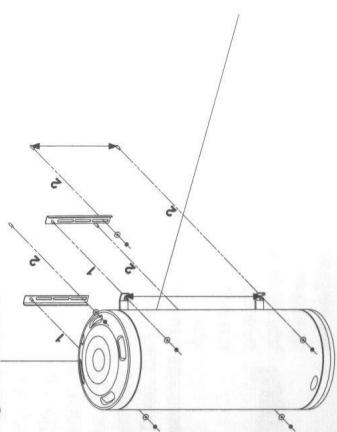

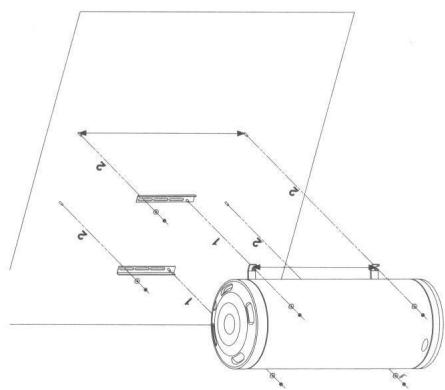

Figure 8 - Modèle horizontal sur le capot-tubes d'alimentation à droite

d'orist/e: Monobloc 10000000000000000000000000000000000000000000000000000000000000000

---

Nettoyage arrêt / E : Manchons diélectriques

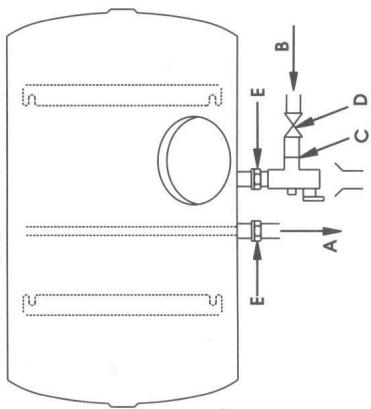

Figure 11 - Modèle horizontal sur virole

A. Pour que soient des techniques de la vie ne se soient. Si pour des raisons techniques

3. Raccordement hydraulique 1. La pression de service est indiquée sur la plaque signalétique du chauffe-eau (voir chauffe-eau). 2. Le chauffe-eau doit obligatoirement être monté avec un groupe de sécurité, conforme aux normes nationales en vigueur, raccordé au tube eau froide. Nous préconisons des groupes du type à membrane.

Figure 13 - Modèle stable sur socle

Figure 13 - Modèle stable sur socle

Figure 16 - Schéma de câblage détrompeur stéatite

s'adapter aux homélies du répertoire

que par un pro

1. La mise en 1957 et de réparation

1. L'installation

1.1. Remarques

Utilisation

Ne jamais obturer l'orifice du groupe de sécurité.

Mettre l'appareil sous tension. clef dynamométrie) ou des raccords. Mettre l'appareil sous tension. traccords. Au besoin, procéder au retension des boulons d'embase (préconisation de 7 à 10 Nm Vérifier l'échéauté du joint d'embase et des raccords. Au besoin, procéder au reassertage des chaude, t émer celui-ci. Vérifier l'étabchéité du joint d'embase et des Dés que l'eau s'écoule par le robinet d'eau abouds fauores calisés. Dés que l'eau s'écoule par le robinet d'eau Revacuation du coussin d'air accumule dans le chauffe-eau. Ouvrir un robinet d'eau chaude pour permettre l'evie, la vie, la vieles. Remplir le chaudière-eau en ouvrant le robinet d'admission du groupe de sécurité. Remplir lechauffe-eau en ouvrant le robinet sous tension lorsqu'il est vide, au risque de déterminer des éléments élastiques. ATTENTION : L'appareil ne doit jamais être mis 5. Mise en service

Tout raccordement en DIRECT sur la resistance chauffante

4.4. Gamme Reno: détrompeur Stéatite Afin de faciliter le câblage de la résistance stéatite et du thermostat, la gamme Reno est équipée de détrompeurs stéatite. Choisissez la configuration souhaitée (Mono 230V / TRI 230V/ TRI 400V) parmi les détrompeurs. Embitez les fastons (Figure 15)

Figure 15 - Détroupeur stéatite

Effectuez le raccordement sur le thermostat. Pour le câblage monophasé :

Reliez chacun des fils aux bornes 2 et 3 du thermostat. Laissez la borne 1 non raccordée. Thorhoodat: Laioooz la boro Pour le câblage triphase : Reliez chacun des fils aux bornes 1, 2 et 3 du thermostat. (Figure 16)

LE SCHEMA DE CARLAGE EST COLLÉ les tuyauteries pour un raccordement à la terre.

Figure 14 - Raccord dielectrique

4.2. Modele vertical ou horizontal monophase ou triphase (VERT, HORD, HOHB version MT ouTR) Los apporeils vertieaux triphases sont cables en 400 V TBI départ Usine. Ils peuvent être raccordés en 230V Tri ou en 230 V MONO. 10. 12 4.2. Modele vertical ou horizontal monophone sur tribocap (VERT HOPD HOPR version MT ou triphase (VERT, HORD, HOND version Mtr CU TR) Le sappareils verticaux tripasés sont cables en 200 V TBI départ Usine. Is peuvent être raccordés en 230V Tri ou en 230 V MONO.

4.3. Modèle stable STAB MT Les modèles stables 200-250 & 300 litres sont câblés départ usine en monophasé 230V, ils peuvent être câblés en 230V TRI ou 400V TRI. Le tissier de 750 kN est l'air brûlée Le modèle stable 500 litres est câblé d'usine en 400V tri. en 400V tri.

L'accordement électrique de l'article se fait exclusivement sur les bornes du thermotest ou du bornier de l'appareil.

Figure 10 Connexion de cablage détrempeur statine

1. Afin d'éviter tout risque de brûlures, utilisez

Vase d'expansion sanitaire adapté à l'installation.

des robinets un dispositif «ANTIBELIER» ou un

Il est nécessaire d'installer le plus près possible.

migued,

de robinets à plaquette céramique / robinets

de tuyaux de faible dimensionnement.

1. Dans le cas d'installations hydrauliques équipées :
2. Dans le cas d'installations hydrauliques

un réducteur de pression en amont du groupe de

supérieure à 4,5 bars, il est nécessaire d'installer un développement de l'air.

1. Lorsque la pression d'arrivée du réseau est ( )

Figure 14 - Raccord dielectrique

Coupez l'alimentation

Intervention sur l'appareil. Coupez l'alimentation d'eau froide en amont

Ouvrez un robinet d'eau chaude pour faire

appel d'air.

Ouvrez la vanne de vidange située sur le groupe de sécurité, l'eau s'écoule alors par l'orifice.

1.1. a. Gamma Reno vertical 100-150-200 Gauches de délimitation du courant avant toute

Coupez l'alimentation du courant avant toute l'intervention sur l'appareil.

Coupez l'alimentation d'eau froide en amont.

Démontez le thermostat ainsi que la résistance (et non thermique) est constatée.

(protection contre projections d'eau). Dévissez le bouchon de vidange* (figure 17)

en s'assurant de ne pas laisser de prise d'air

(robinets fermés).

Raccordez le tube de vidange à une évacuation à l'évier.

Ouvrez un robinet d'eau chaude pour faire

peel d'air.

Si aucun écoulement n'est visible, vérifier le calcaire éventuel dans le travail à l'aide d'un

Le calcaire éventuel dans les tuyaux a été raclé d'un jour tourné.

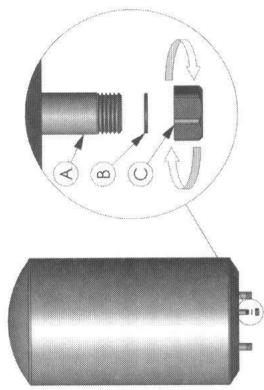

Figure 17 - Bouchon de vidange A : Tube de vidange / B : Joint / C : Bouchon

1.2. Détartrage - Contrôle de l'anode

Procédez à la vidange de l'appareil (voir

Otez le capot et dévissez l'embase (un résidu

Otez le capot et dévissez le rebord (un résidu d'eau peut alors s'écouler).

Pour décrocher le lien du couvercle, procédez

du schéma ci-dessous (Figure 18). Procédez à l'opération inverse pour le replacer.

Nettoyez l'ouverture : sans utiliser aucun objet métallique ou agent chimique, éliminez les dépôts

sur les éléments électriques ou sur le fourreau

(stéatite), sur le doigt de gant et en fond de cuve.

Contrôlez l'usure de l'anode si l'argent de l'anode en magnesium L'anode en magnesium

se consomme progressivement en fonction de la

qualité de l'eau pour empêcher la corrosion de la

Si son diamètre est inférieur à 15 mm (pour la gamme blindée) / 10 mm (pour la gamme stéatite)

ou que son volume total est inférieur à 50% du volume initial être de cinq ans en 1960

volume initial, l'anode doit être remplacée.

Utilisez un joint neuf à la reprise pour chaque dépose de l'embase.

Pour le revissage des boulons, procédez au

serrage de type "croisé". Le couple de serrage doit être compris entre 7 et 10 Nm.

Les incidents les plus fréquents sont repris ci-dessous, les diverses causes sont enumerées.

ainsi que les actions à entreprendre.

Figure 18 - Lien du couvercle

INCIDENTS	Eau floire	Eau trop chaude	Débit insuffisant	Écoulément continu du groupe de sécurité	Eau a une couleur de rouille	Eau a une odeur détagrable	Fuite d'eau	Chauffe-earu déformé	Chauffe-earu fait du bruit	CAUSES POSSIBLES	ACTIONS à ENTREPRENDRE
CAUSES ET SOLUTIONS										Coujure de courant (pendant la chauffe)	Contrôlez les fusions et les remplaçer si nécessaire
										Réglage de température au thermostat non adapté	Régler le thermostat (+ à droite; - à gauche)
										Sécurité thermique du thermostat électronique déclenchée (étéat de surchauffe)	Voir ①
										Éléments chauffants défectueux	Voir ②
										Programmation jour-nuit inadéquate	Relancer la chauffe pendant la journée si nécessaire
										Disfonctionnement du thermostat	Voir ①
										Entartrage de l'appareil et/ou du groupe de sécurité	Effectuez un détartrage, changelez groupe de sécurité si requis
										Pression du réseau d'eau	Vérifiez la pression du réseau, au besoin installez un réducteur de pression
										Débit du réseau d'eau	Contrôlez les conduites
										Déflecteur ou insert défectueux	Faites appel à notre service technique
										Détarage du groupe de sécurité	Remplacez votre groupe de sécurité
										Appareil sous dimensionné aux besoin actuels
										Corrosion du chauffe-eau	Vidangez le chauffe-eau et vérifie qu'il y a corrosion interne, si tel est le cas, remplacez votre chauffe-eau
										Développement de bactéries	Vidangez, nettoyez l'apparéil et remplacez l'anode s'il s'agit d'une version avec anode magnésium
										Défaillance du joint de l'embase	Remplacez ce joint (à chaque dépose d'embase, le joint doit être remplaced!)

capacités physiques ou sensorielles sont réduites, ou des personnes dénuées d'expérience ou de

connaissance, sauf si elles ont pu bénéficier, par

l'intermédiaire d'une personne responsable de la société d'une surveillance ou d'instructions.

la sécurité, d'une surveillance du croissance préalables concernant l'utilisation de l'appareil. Les

enfants doivent être surveillés par une personne

responsable de leur sécurité, afin de s'assurer qu'ils ne jouent pas avec l'annexe.

1. Le fabricant décline toute responsabilité pour

les dommages causés par une installation qui

ne serait pas effectué dans les règles de l'art et le non-respect des normes en vigueur et des

par le non-respect des normes en vigueur et des prescriptions du présent livre.

1. Le recyclage en fin de vie est à la charge de

l'utiliser, pour plus d'information veuillez vous référer à l'illustration point 1.1 Conignance de

Référez-vous au point d'introduction 1.7. Consignes de transport, stockage et recyclage de ce livre.

1. En cas d'absence, l'utilisateur doit, à titre

de mesure de précaution, fermer les circuits sur la clôture des lignes opérationnelles électriques et

hydrauliques, couper l'information électrique et vidanger l'appareil.

Chaque mois actionnez le robinet et la

soupape du groupe de sécurité pour éviter son

entartrage. Envisagez le remplacement du groupe de sécurité tous les 5 ans au maximum, avant si

nécessaire. Chaque année (deux fois par an si l'eau est

traitée par un adoucisseur), une vidange doit

effectuée pour: 1. controler le sur une de l'opére en magnésium

1. contrôler l'usure de l'analyse en magnétisme 2. éliminer des dépôts à l'intérieur de la cuve.

Faites appel à votre installateur.

2.2 Écoulement du groupe de sécurité

Suite à une dilatation de l'eau en période de chauffe,

un écoulement goutte à goutte au niveau de

l'évacuation du groupe de sécurité (jusqu'à 3% de la capacité nominale) est normal. Nouvelle

de la capacité nominale) est normal. Nous vous conseillons de vous référer aux instructions de toutes autres réérité. Pour facteurs, est

de voiture groupe de sécurité. Pour éviter ces événements, un vase d'expansion peut être

Chaque année (deux fois par an si l'eau est)

traitée par un adoucisseur), une vidange

être effectuée pour: 1. contrer l'usure de l'anode en magnétolithium

1. Contrer l'usure de l'anode en magnesium 2. éliminer les dépôts à l'intérieur de la cuve

Nous vous conseillons vivement de contrôler

régulièrement le bon fonctionnement de votre adoucisseur : la durée résiduelle ne peut

être inférieure à 15°F. Une dureté trop faible

entre la résiliation de la garantie

Dégâts divers occasionnels par chocs

de manipulations après livraison usine

En particulier, les dégâts d'eau qui auraient pu être évités

par une réparation immédiate du chauffe-eau. La garantie ne s'applique qu'au chauffe-eau et à ses composants à l'exclusion de tout ou partie de l'installation électrique ou hydraulique de l'appareil. Alimentation électrique représentant des surtensions

importantes. Une installation non conforme à la réglementation, aux normes nationales en vigueur et aux règles de l'art, notamment :

Absence ou montage incorrect du groupe de sécurité. Montage d'un groupe de sécurité non conforme aux normes nationales en vigueur ou utilisation d'un groupe de sécurité usage sur un chauffe-eau nouvellement installé. Modification du réglage du groupe de sécurité après

Violation du plombage. Utilisation d'un support/trépied non agréé par le fabricant ou Installed sans respecter les consignes du manuel. Corrosion anormale due à un raccordement hydraulique incorrect (contact direct fer - cuivre) ; absence de raccords

Raccordement électrique défectueux non conforme aux normes d'installation nationale en vigueur, mise à la terre incorrecte, section de cable insuffisante, non respect des

Mise sous tension de l'appareil sans remplissage d'prétable (chauffe à sec). Installation sans bac de détention comme préconisé dans la partie Installation

• Appareil installé dans un local exigu, parties électriques non accessibles
• Utilisation de pièces de rechange non agréées par le fabricant

Un entretien insuffisant, votre chauffe-eau doit subir un entretien annuel:

Entartrage anormal des éléments chauffants et des organes de sécurité. Non entretien du groupe de sécurité se traduisant par des suppressions.

Carrosserie soumise à des agressions extérieures. Modification des équipements d'origine, sans avis du constructeur ou employés des pièces détachées non référencées par celui-ci. Non entretien de l'appareil, et en particulier, non

Non remplacement des appareils, ou remplacement, non remplacement de l'anode en temps utile. Non remplacement des batteries d'un appareil qui en est équipé, ou remplacement des batteries rechargeables par des batteries non-conformes aux exigences de la présente notice.

La garantie se limite à l'échange ou à la réparation des appareils et composants que nous aurons reconnus défectueux d'origine. Si nécessaire, la pièce ou le produit devront être retournés dans une de nos usines mais seulement après accord préalable de nos services techniques. Les frais de main d'œuvre, de port, d'emballage et de déplacement resteront à charge de l'utilisateur. L'échange ou la réparation d'un composant d'un appareil ne peuvent en aucun cas donner lieu à indemnité.

Limites de garantie

Préambule : Les dispositions ci-dessous ne peuvent réduire ou suprimper la garantie légale des vices cachés (art 1611 et suivants du Code Civil).

Etant donné la technicité du produit, et dans un souci de protection et de sécurité du consommateur, le chiffrage électrique doit être installé, mis en service et régulièrement entretenu par un professionnel qualifié conformément aux rè 'appareil doit être utilisé de façon

normale, e produit est développé et garanti pour l'installation et l'usage dans des applications domestiques.

Pour l'usage industriel ou non domestiques, vous devez préalablement contacter le fabricant afin d'assurer la garantie et le bon fonctionnement de l'appareil pour cette application. Dans ces conditions, notre garantie s'exerce par échange ou fourniture gratuite à notre Distributeur ou Installateur et le cas échéant d'une maladie du travail.

des pièces reconnues défectueuses ou le cas échéant de l'appareil par nos services, à l'exclusion des frais de main-d'œuvre, des frais de port, de toute indemnité et prolongation de garantie. «Elle prend effet à compter de la date de pose, facture d'installation faisant foi; en l'absence de justificatif, la date de prise en compte sera celle de fabrication indicée sur la plaque signalétique du chauffe-eau majorée de trois mois.»

---

La cuve du chauffe-eau est garantie cinq ans lorsqu'il s'agit d'un modèle électrique simple de 50 à 500 litres; elle est de trois ans pour les chauffe-

eau à chauffe accélérée. L'appareillage électrique et les équipements amovibles sont garantis deux ans pour tous les modèles.

Note: Les frais ou dégâts dus à une installation défectueuse (gel, groupe de sécurité non raccordé à l'évacuation des eaux usées, absence de bac de détention, par exemple) ou à des difficultés d'accès ne peuvent en aucun cas être imputés au fabricant.

Installation dans un endroit soumis au gel ou aux

Intempéries.

Alimentation avec une eau de pluie, de puits, ou représentant des critères d'agressivité particulièrement anormaux et non en conformité avec les règles nationales.

La durée de l'eau courante doit être supérieure à 12°F. L'utilisation d'un adoucisseur n'entraîne pas de dérogation à notre garantie sous réserve que l'adoucisseur soit réglé conformément aux règles de l'art, vérifié et entretenu régulièrement. Dans ce cas, la durée résiduelle doit être supérieure à 15°F.

2.1. Service technique Si vous avez un problème persistant, vous pouvez vous mettre en relation avec notre service technique :

France Chaffoteaux sas Carré Pleyel 5 Rue Pleyel 93 521 Saint Denis Cedex Tel:[phone] Fax:[phone]

Belgique et Luxembourg Ariston Thermo Benelux sa 1 A, W.A. Mozartlaan 1620 Drogenbos Tel:[phone] Fax:[phone]

2.2. Pièces de rechange

Si vous avez besoin de pièces détachées, veuillez vous mettre en relation avec notre service pièces de rechange. Le remplacement des parties électriques doit être assuré par un professionnel.

France Chaffoteaux sas Pièces de rechanges B.P. 45 Tressignaux Tel: [phone] Fax: [phone]

Belgique et Luxembourg Ariston Thermo Benelux sa Tel: [phone] Fax: [phone]

Remplacez ou réarmez le thermostat

En cas de déclenchement du thermostat, réarmez-le et trouvez la cause de ce déclenchement (court-circuit, thermostat défectueux...).

ATTENTION: Un thermostat est conçu pour être réarmé trois fois maximum! En cas d'échange du thermostat, se conformer au code stipulé sur le schéma de raccordement figurant à l'intérieur ou près du couvercle de protection des parties électriques.

Contrôler la valeur ohmique de la résistance, si besoin, la changer. Que la valeur soit nulle ou infinie, la résistance doit être changée.

Dégât thermoplongée (THER) Il est nécessaire de vidanger l'appareil pour permettre le remplacement de la résistance blindée. Dégât stéatite - Dégât Réno

La vidange de l'appareil ne est pas obligatoire pour remplacer l'élément chauffant. Lors d'une intervention du service après-vente sur un chauffe-eau du type stéatite, il est impératif de remettre le séparateur plastique entre le thermostat et la résistance sur les chauffe-eau qui en sont munis afin d'assurer le bon fonctionnement de l'appareil.

(1)

Figure 19 - Séparateur plastique / A : séparateur plastique
