| Type d'appareil | Chauffe-eau électrique |
| Capacité | Non précisé |
| Puissance | Non précisé |
| Tension | 230 V |
| Fréquence | 50 Hz |
| Type d'installation | Mural |
| Matériau du réservoir | Acier émaillé |
| Protection anti-corrosion | Anode magnésium |
| Température maximale | 75 °C |
| Type de thermostat | Électronique |
| Dimensions (HxL) | Non précisé |
| Poids | Non précisé |
| Garantie | Non précisé |
| Normes | CE |
| Accessoires inclus | Non précisé |
| Installation | Murale, fixation par supports |
FOIRE AUX QUESTIONS - CHAFFOTEAUX & MAURY HORB MT CHAFFOTEAUX & MAURY
Questions des utilisateurs sur CHAFFOTEAUX & MAURY HORB MT CHAFFOTEAUX & MAURY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice CHAFFOTEAUX & MAURY HORB MT - CHAFFOTEAUX & MAURY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CHAFFOTEAUX & MAURY HORB MT de la marque CHAFFOTEAUX & MAURY.
MODE D'EMPLOI CHAFFOTEAUX & MAURY HORB MT CHAFFOTEAUX & MAURY
Instructions techniques pour l'installation et la manutention

Chauffe-eau
11.1 Ce teme norme est d'application en France, l'installateur doit se tenir informé de l'évolution de cette norme. Pour les installations dans d'autres pays, veuillez vous référer aux réglementations locales d'application.

C A 1. Obligations légales et l'installation du produit Avant l'installation de l'appareil, veuillez lire attentivement les instructions de la vie. L'ou non respect peut vous priver du bénéfice de la 1. L'installation et toute intervention sur le produit ne peuvent être effectuées que par un professionnel qualifié. Vous devez vous adapter aux normes nationales en vigueur. Il y a lieu de chauffe-eau. 2. Le fabricant décline toute responsabilité pour les dommages provoqués par une installation qui ne serait pas effectuée dans les règles de l'art et sauf si ne s'est respecté des prescriptions du mode 1. Part 3: Non-respect: des prescriptions du mode d'emploi. 3. L'en et son groupe de sécurité seront obligatoirement installés dans un local à l'abri du gel. Il faut prévoir a. un espace libre de 50cm devant et dessous le couvercle plastique permettant d'accéder aux composants électriques. 5. En cas d'installation dans des locaux au-dessus d'un lieu froid (combles, greniers, faux plafonds), calorifuger les tuyautres et prévoir un bac de détention avec évacuation à l'air d'air. L'évacuation est nécessaire. Afin d'éviter une surconsommation d'énergie, il est conseillé de placer le chauffe-eau le plus près possible des points de prélèvement d'eau chaude (distance inférieure à 8 mètres) (continued)
polystyrene
Fixer les pattes transferts à la patte supérieure du chauffe-eau. (Figure 7) Placer le chauffe-eau munis des pattes transferts sur les ancrages inférieurs et fixer les pattes transferts aux ancrages supérieurs. Fixer la patte inférieure du chauffe-eau aux ancrages inférieurs.
2.2. e. Modèles sur socle STAB


L'espacement des ancrages existants est plus petit que celui des pattes de fixation du chauffe-eau. → Fixer les pattes transferts à la patte supérieure du chauffe-eau. (Figure 6) → Placer le chauffe-eau munis des pattes transferts sur les ancrages inférieurs et fixer les pattes transferts aux ancrages supérieurs. → Fixer la patte inférieure du chauffe-eau aux ancrages inférieurs.
avec l'appareil vous permettent de fixer votre nouveau produit sans devoir repérer des trous.
Figure 7 - Entraxe existant trop grand
points a anecdote actuels sont différents, les pattes transferts f
2.2. c. Gamme Reno verticale 150-200 litres

Figure 9 - Montage résistance modèles HORD en configuration "gauche"
Figure 12 - Modèle stable sur socle
13 2


Le capot-horizontalement Ce modèle est équipé en sortie d'usine pour être installé horizontalement à un mur, les tubes d'alimentation sont placés du côté droit de l'appareil (Figure 8 et 9). Ceintures. Dans ce cas, se référer aux instructions de la notice d'installation qui accompagne le jeu de ceintures.
Figure 6 - Entraxe existant trop petit
L'entraxe des ancrages existants est plus grand que celui des pattes de fixation du chauffe-eau > Retournez le chauffe-eau sur un bloc
Figure 11 - Modèle horizontal sur virole
E : Entrée eau chaude / B : Entrée eau froide / C : Groupe de sécurité / D : Robinet d'arrêt / E : Manchons dielectriques
Figure 16 - Schéma de câblage détrompeur stéatite
Sécurité thermique Sécurité thermique Sécurité thermique
P12 P2 P3
REMARKS
( x - 2x) t - xy^2 = ( x - 2x) f^ t
0V 3~TRI
- Cet appareil par des personnes
me du respect aux chauffe-eau
s'adapter au non-liq du réseau
que par un pro
- La mise en service et de réparation
L'acheteur. 3. Le micro en o
1.1. Remarques 1. L'installation
- Introduction 1.1 Remarques
Utilisation
Ne jamais obturer l'orifice du groupe de sécurité.
Mettre l'appareil sous tension. (cif dynamométrique) ou des raccords. Mettre l'appareil sous tension. boulons d'embase (préconisation de 7 à 10 Nm). Vérifier l'étanchéité au joint d'embase et des raccords. Au besoin, procéder au resserrement des boulons d'embase et des raccords. Dès que l'eau s'écoule par le robinet d'eau. Évacuation du coussin d'air accumulé dans le chauffe-eau. Ouvrir un robinet d'eau chaude pour permettre l'évacuation du coussin d'air accumulé dans le chauffe-eau. À température, le chiffre ou en suivant le respect d'admission du groupe de sécurité. Défaut de composants électriques. Remplir le chauffe-eau en ouvrant le robinet. ATTENTION : L'appareil ne doit jamais être mis sous tension lorsqu'il est vide, au risque de détériorer des composants électriques. ATTENTION : L'appareil ne doit jamais être mis sous tension lorsqu'il est vide, au risque de détériorer des composants électriques. 5. Mise en service
Tout raccordement en DIRECT sur la resistance chauffante est dangereux et interdit.

Effectuez le raccordement sur le thermostat Pour le câblage monophasé :
Pour le câblage triphase : Reliez chacun des fils au
LE SCHEMA DE CABLAGE EST COLLÉ LE SCHEMA DE CABLAGE EST COLLE SUR, VOTRE, APPAREL, MERCLPE LE SCHEMA DE CABLEGAST COLLE SUB. VOTRE, APPAREIL, MERCLDE
400V3~TRI⑤ (Stéatite TRI Verticaux) [1]
Figure 14 - Raccord dielectrique
4.2. Modèle vertical ou horizontal monophasé ou triphase (VERT, HORD, HORB version MT cables depart usine en monophase 230V, lis peutent etre cables en 230V TRI ou 400V TRI. Le modele stable 500 litres est cable d'usine en 400V tri. Le raccordement electrique de l'appareil se fait exclusivement sur les bornes du thermostat ou du bornier de l'appareil. ou du bornier de l'appareil. 4.2. Modèle vertical ou horizontal monophasé ou triphase (VERT, HORD, HORB version MT ou TR) Les apparèts verticaux triphases sont cables en400 V TRI départ usine. Ils peuvent être raccordés en 230V Tri ou en 230 V MONO.
4.3. Modèle stable STAB MT Les modèles stables 200-250 & 300 litres sont semi-câblés depuis usine en monophasé 230V, ils peuvent être câblés en 230V TRI ou 400V TRI. Le modèle stable 500 litres est câblé d'usine en 400V TRI. Le raccordement é
les tuyauteries pour un raccordement à la terre. Des mitigeurs adéquats de manière à ce que la température ne dépasse pas 50°C aux points de puisage et 60°C dans la cuisine. (En France, cette utilisation est une obligation légale).
4.1. Remarques importantes
L'installation doit être pourvu immipotable ayant une distance d'ouverture de contact de 3 mm. Le circuit doit être protégé par des fusibles ou disjoncteurs calibrés selon la puissance du chauffe-eau. Le chauffe-eauélectrique doit être raccordé conformément aux normes europeennes et dans tous les cas, les raccordements seront conformés. aux normes nationales en vigueur. La ligne doit etre protégée par un disjoncteur différentiel de 30 mA. Le raccordement électrique d'un appliellé fix est réalisé avec un cable rigide approprié dont la section sera correctement dimensionnee et comportera un conducteur de terre vert/jaune, pour cela se reférer aux règlements d'installationsélectriques nationaux en viquier. / Le minimum sera electrodes nationaux en vigueur. (Le minimum solde de 3× 2.5mm^2 en monophasé et de 4× 2.5mm^2 en triphase pour une puissance jusqu'à 3 000 W). ATTENTION: vetre, apporeil, doit, itre ATTENTION. Voitte „ apparente“, doit êtreimperativement relié à la terre ! Ne jamais utiliser les tuyauteries pour un raccordement à la terre. LE SQUÉMAIRE GAVLAGE EST COLLÉ SUIT VOYTE APPEAR, MENOR DE VOUS Y RÉFERER.
- Afin d'éviter tout risque de brûlures, utilisez
des températures et à des pressions supérieures ou égales à 7 bars. La sortie de vidange du groupe de sécurité ne doit jamais être obstruée et la sécurité ne doit jamais être obstreinte et doit être raccordée, par l'intermédiaire d'un entonnoir pérennisant une garde d'air de 20 mm minimum ouvert à l'air libre, à une tuyauterie d'évacuation morte, à une tuyauterie d'évacuation verticale d'un diamètre au moins égal à la tuyauterie de raccordement de l'appareil. Cette tuyauterie doit être installée dans une ambiance tiède hors gel et en pente vers le bas.

4.4. Gamme Reno: détrompeur Stéatite Afin de faciliter le câblage de la résistance stéatite et du thermostat, la gamme Reno est équipée de détrompeur stéatite. Choisissez la configuration souhaitée (Mono 230V / TRI 230V/ TRI 400V) parmi les détrompeurs. Emboguez les fastons (Figure 15) Figure 15 - Détrompeur stéatite Reliez chacun des fils aux bornes 2 et 3 du thermostat. Laissez la borne 1 non raccordée. thermostat. (Figure 16) thermostat. (Figure 16) 5. Lorsque la pression d'arrivée du réseau est supérieure à 4,5 bars, il est nécessaire d'installer un réducteur de pression en avant du groupe de sécurities. 6. Dans
de tuyaux de faible dimensionnement. Direct avec l'entrée d'eau froide (max 50 cm), la liaison installée doit être rigide. Dans tous les cas, cette liaison doit être réalisée avec un matériel résistant à

1.1. Vidange

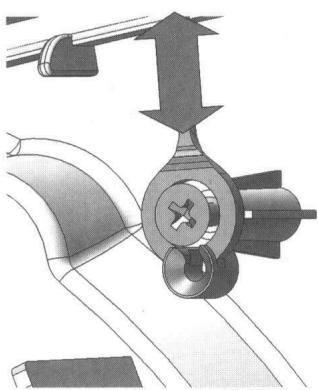

Figure 18 - Lien du couvercle
| INCIDENTS | Eau floire | Eau trop chaude | Débit insuffistant | Écolement continu du groupe de sécurité | Eau à une couleur de rouille | Eau à une odeur désagreementsable | Fuite d'eau | Chauffe-éau déformé | Chauffe-éau fait du bruit | CAUSES POSSIBLES | ACTIONS à ENTREPRENDRE |
| CAUSES ET SOLUTIONS | Coupure de courant (pendant la chauffe) | Contrôlez les fusibles et les replacer si nécessaire | |||||||||
| Réglage de température au thermostat non adapté | Régler le thermostat (+ à droite; - à gauche) | ||||||||||
| Sécurité thermique du thermostat électronique déclenchée (état de surchauffe) | Voir ① | ||||||||||
| Eléments chauffants défectueux | Voir ② | ||||||||||
| Programmation jour-nuit inadéquate | Relancer la chauffe pendant la journée si nécessaire | ||||||||||
| Disfonctionnement du thermostat | Voir ① | ||||||||||
| Entartrage de l'appareil et/ou du groupe de sécurité | Effectuez un détartrage, changez le groupe de sécurité si requis | ||||||||||
| Pression du réseau d'eau | Vérifiez la pression du réseau, au besoin installé un réducteur de pression | ||||||||||
| Débit du réseau d'eau | Contrôlez les conduites | ||||||||||
| Déflecteur ou insert défectueux | Faites appel à notre service technique | ||||||||||
| Détarage du groupe de sécurité | Remplacez votre groupe de sécurité | ||||||||||
| Appareil sous dimensionné aux besoins actuels | |||||||||||
| Corrosion du chauffe-eau | Vidangez le chauffe-eau et vérifie qu'il y a corrosion interne, si tel est le cas, remplacez votre chauffe-eau | ||||||||||
| Développement de bactéries | Vidangez, nettoyez l'appareil et remplacez l'anode s'il s'agit d'une version avec anode magnésium | ||||||||||
| Défaillance du joint de l'embase | Remplacez ce joint (à chaque dépose d'embase, le joint doit être remplaced!) |
Coupe l'alimentation du courant avant toute intervention sur l'appareil. Coupez l'alimentation d'eau froide en amont. Ouvrez un robinet d'eau chaude pour faire appel d'air. Ouvrez la vanne de vidange située sur le 1. Suisse la variable de vidange ou le groupe de sécurité, l'eau s'écoule alors par l'orifice de vidange. 1 1. a. Gamme Reno vertical 100 -150 -200 Coupez l'alimentation du courant avant toute l'intervention sur l'appareil. Coupe l'alimentation d'eau froide en amont. Démontez le thermostat ainsi que la résistance (protection contre projections d'eau). Dévissez le bouchon de vidange* (figure 17) en s'assurant de ne pas laisser de prise d'air (robinets fermés) Raccordez tube de vidange à une évacuation àégout.
Ouvrez un robinet d'eau chaude pour faire la bête. appel d'air. * Si l'écoulement n'est visible, enlever le calcaire éventuel dans le tuyaux à l'aide d'un tournevis. Figure 17-Bouchon de vidange A: Tube de vidange/B: Joint/C: Bouchon 1.2. Détartrage - Contrôle de l'anode Procédez à la vidange de l'appareil (voir paragraphe ci-dessus) Otez le capot et dévissez l'embase (un réseau d'eau peut alors s'écouler). Pour déplacer le lien du couvercle, procédez. Pour décrocher le lien du couvercle, procédez en selon schéma ci-dessous (Figure 18). Procédez à l'opération inverse pour le replacer. Nettoyez la cuve : sans utiliser aucun objet métallique ou agent chimique, éliminez les dépôts sur les éléments électriques ou sur le fourreau (stéatite), sur le doigt de gant et en fond de cuve. Contrôlez l'usure de l'anode si il s'agit d'une anode en magnésium. L'anode en magnésium se consume progressivement en fonction de la qualité de l'eau pour accélérer la corrosion de la qualité de l'eau pour empêcher la corrosion de la cuve. Si son diamètre est inférieur à 15 mm (pour la gamme blindée) / 10 mm (pour la gamme stéatite) ou que son volume total est inférieur à 50% de son volume initial, l'anode doit être remplacée. Utilisez un joint neuf à la reprise pour chaque dépose de l'embase. Pour le revissage des boulons, procédez au serrage de type "croisé". Le couple de serrage doit être compris entre 7 et 10 Nm. Les incidents les plus fréquents sont repris ci-dessus, les directives sont ensuite fournies. Causes, les diverses causes sont indiquées que les actions à entreprendre.
capacités physiques ou sensorielles sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Les enfants doivent être surveillés par une personne responsable de leur sécurité, afin de s’assurer qu’ils ne jouent pas avec l’appareil. 4. Le fabricant décline toute responsabilité pour les dommages causés par une installation qui ne serait pas effectuée dans les règles de l’art et par le non-respect des normes en vigueur et des prescriptions du présent livre. 5. Le recyclage en fin de vie est à la charge de l’utilisateur, pour plus d’information veuillez vous référer à l’introduction point 1.1. Consignes de transport, stockage et recyclage de ce livre. 6. En cas d’absence, l’utilisateur doit, à titre de mesure de précaution, fermer les circuits hydrauliques, couper l’alimentation électrique et vidanger l’appareil. 2. Recommandation d’utilisation 2.1. Entretien
Chaque mois, actionnez le robinet et la soupape du groupe de sécurité pour éviter son entartrage. Envisagez le remplacement du groupe de sécurité tous les 5 ans au maximum, avant, si nécessaire. Chaque année (deux fois par an si l'eau est traitée par un adoucisseur), une vidange doit être effectuée pour: 1. contrôler l'usure de l'anode en magnésium 2. éliminer les dépôts à l'intérieur de la cuve. Faites appel à votre installateur. 2.2. Écoulement du groupe de sécurité Suite à la dilatation de l'eau en période de chauffe, un écoulement goutte à goutte au niveau de l'évacuation du groupe de sécurité (jusqu'à 3% de la capacité nominale) est normal. Nous vous conseillons de vous référer aux instructions de votre groupe de sécurité. Pour éviter cet écoulement, un vase d'expansion peut être installé. MAINTENANCE ET DÉPANNAGE 1. Maintenance Chaque année (deux fois par an si l'eau est traitée par un adoucisseur), une vidange doit être effectuée pour: 1. contrôler l'usure de l'anode en magnésium 2. éliminer les dépôts à l'intérieur de la cuve. Nous vous conseillons vivement de contrôler régulièrement le bon fonctionnement de votre adoucisseur; la durée dérivuelle ne peut être inférieure à 15°F. Une durée trop faible entraîne la résiliation de la garantie.
| → Limites DE GARANTIE |
| Préambule: Les dispositions ci-dessous ne peuvent réduire ou supprimer la garantie légale des vices cachés (art 1611 et suivants du Code Civil). Etant donné la technicity du produit, et dans un souci de protection et de sécurité du consommateur, le chauffe-eau électrique doit être installé, mis en service et régulièrement entretenu par un professionnel qualifié conformément aux règles de l'art, aux normes en vigueur, et aux prescriptions du livre d'installation. L'appareil doit être utilisé de façon normale, conformément aux règles de l'art, aux normes en vigueur, et aux prescriptions du livre d'installation. Le produit est développé et garantie pour l'installation et l'usage dans des applications domestiques. Pour l'usage industriel ou non domestiques vous devez prendre contact avec le fabricant afin d'assurer la garantie et le bon fonctionnement de l'appareil pour cet application. Dans ces conditions, notre garantie s'exercé par échange ou fourniture gratuite à notre Distributeur ou Installateur des pièces reconnues défectueuses ou le cas échéant de l'appareil par nos services, à l'exclusion des frais de main-d'oeuvre, des frais de port, de toute indemnité et prolongation de garantie. «Elle prend effet à compter de la date de pose, facture d'installation faisant fiou; en l'absence de justificat, la date de prise en compte sera celle de fabrication indiquée sur la plaque signalétique du chauffeau majorée de trois mois. » |
| La cuve du chauffe-eau est garantie cinq ans lorsqu'il s'agit d'un modele électrique simple de 50 à 500 litres; elle est de trois ans pour les chauffe-eau à chauffe accélérée. L'appareillage电量 et les équipements amovibles sont garantis deux ans pour tous les modèles. |
| Nota: Les frais ou dégats dus à une installation défectueuse gel, groupe de sécurité non raccordé à l'évacuation des eaux usées, absence de bac de détention, par exemple) ou à des difficultés d'accès ne peuvent en aucun cas être imputés au fabricant. Sont exclues de ces garanties, les défaillances dues à: Des conditions d'environnement anormales: > Installation dans un endroit sommis au gel ou aux interpétories. > Alimentation avec une eau de pluie, de puits, ou représentant des critères d'agressivité particulièrement annormaux et non en conforme avec les règles nationales et normes en vigueur. La durée de l'eau courante doit être supérieure à 12°F. L'utilisation d'un adoucisseur n'entraine pas de dérogation à notre garantie sous réserve que l'adoucisseur soit réglée conformément aux règles de l'art, vérifié et entretenu régulièrement. Dans ce cas, la durée dérivuelle doit être supérieure à 15°F. |
