Type de technologie	Inverter DC
Type d'installation	Extérieur
Puissance	9,5 à 11,5 kW (selon modèle)
Alimentation	Monophasé ou triphasé
Coefficient de performance (COP)	3,91 à 4,06
Niveau sonore	34 à 37 dB(A) à 5 m
Réfrigérant	R410A
Température de départ	55 °C
Température de fonctionnement	-20 °C à 55 °C
Dimensions (HxLxP)	1380 x 1350 x 373 mm
Garantie	2 ans pièces, extension possible
Régulation	Thermostat d'ambiance programmable et sonde extérieure
Fonctionnement	Progressif avec démarrage faible intensité
Type de circuit	Monobloc extérieur
Utilisation	Chauffage et production d'eau chaude sanitaire

FOIRE AUX QUESTIONS - CHAFFOTEAUX & MAURY AEROPUR CHAFFOTEAUX & MAURY

Comment réinitialiser mon CHAFFOTEAUX & MAURY AEROPUR ?

Pour réinitialiser votre appareil, localisez le bouton de réinitialisation sur le panneau de commande et maintenez-le enfoncé pendant 5 secondes. L'écran devrait clignoter pour indiquer que la réinitialisation a été effectuée.

Que faire si mon appareil ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et si l'alimentation électrique fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler la température de l'eau ?

Utilisez le bouton de réglage de température sur le panneau de commande. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Mon appareil fait un bruit étrange, que dois-je faire ?

Un bruit anormal peut indiquer un problème. Vérifiez si l'appareil est bien nivelé et s'il n'y a pas d'objets obstruant les ventilations. Si le bruit persiste, contactez un professionnel.

Comment nettoyer le filtre de mon CHAFFOTEAUX & MAURY AEROPUR ?

Pour nettoyer le filtre, éteignez l'appareil et débranchez-le. Retirez le filtre en suivant les instructions du manuel, puis rincez-le sous l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Y a-t-il une fonction de mise en veille sur l'appareil ?

Oui, le CHAFFOTEAUX & MAURY AEROPUR dispose d'une fonction de mise en veille. Pour l'activer, appuyez sur le bouton 'veille' sur le panneau de commande.

Comment savoir si le niveau d'eau est trop bas ?

L'appareil est équipé d'un indicateur de niveau d'eau. Si l'indicateur clignote ou si un voyant d'alerte s'allume, cela signifie que le niveau d'eau est trop bas.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de CHAFFOTEAUX & MAURY dans la section 'Support' ou 'Téléchargements'.

Que faire si l'eau a une odeur étrange ?

Une odeur étrange peut être causée par un problème de qualité de l'eau. Vérifiez le filtre et assurez-vous qu'il est propre. Si le problème persiste, faites analyser votre eau.

Mon appareil affiche un code erreur, que signifie-t-il ?

Les codes erreur sont expliqués dans le manuel d'utilisation. Consultez la section des codes d'erreur pour identifier le problème spécifique et les étapes à suivre.

Comment obtenir des pièces de rechange pour mon appareil ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur agréé ou directement sur le site officiel de CHAFFOTEAUX & MAURY.

MODE D'EMPLOI CHAFFOTEAUX & MAURY AEROPUR CHAFFOTEAUX & MAURY

Les pompes à chaleur air/eau Aéropur sont des systèmes de chauffage performants, économiques et écologiques. Exceptionnellement silencieuses, elles sont aussi bien adaptées à la rénovation qu'à la construction neuve, pour le chauffage et la production d'eau chaude sanitaire.

> Technologie inverter

• Pour adapter immédiatement la puissance au besoin de chauffage
• Intensité de démarrage faible et progressive, limitant les appels de puissance au démarrage

Régulation par loi d'eau avec sonde extérieure et correction d'ambiance COP>4 Monobloc extérieur Rendement du cycle frigorifique optimisé grâce à un détendeur électronique et à l'injection de gaz chaud par températures extérieures négatives Température de départ 55°C Fonctionnement jusqu'à -20 °C Niveau sonore exceptionnellement bas, 34 à 37 dB(A) à 5 m selon modèle Réfrigérant R410A

Garantie

2 ans pièces. Prolongation de la garantie pièce d'une année supplémentaire si la mise en service a été réalisée par une de nos Stations Techniques et sous réserve d'un entretien annuel par cette Station Technique.

Fournitures standard

Régulation en fonction de l'extérieur Thermostat d'ambiance programmable et radiocommandé Sonde extérieure 3 sondes (départ, retour, ECS)

Avertissement

Mise en service par une Station Technique Chaffoteaux, prix : 400 € HT. Visitez le site www.chaffoteaux.fr pour trouver la Station Technique la plus proche.

Type d'installation

Exterieur

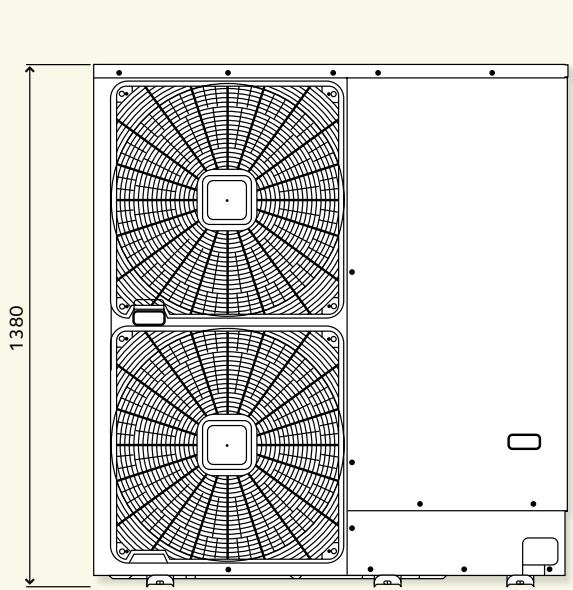

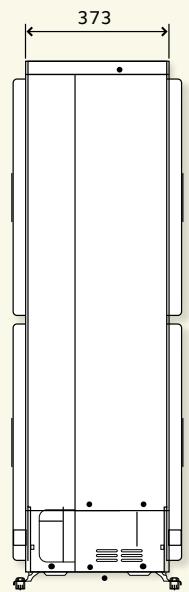

Dimensions (en mm) et gabarit d'installation

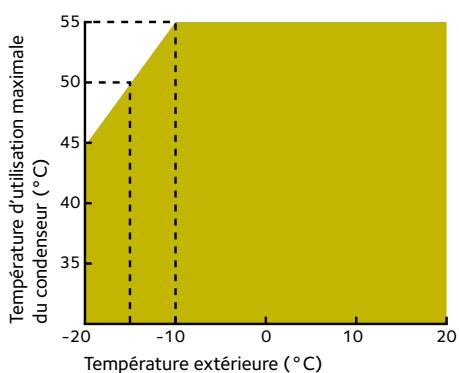

MODELES DISponIBLES PLAGE D'UTILISATION AÉROPUR

MODELE	ALIMENTATION	PUISSANCE	COP	Référence	Prix HT
Aéropur 10	Monophasé	9,5 kW	4,06	3640637	7727 €
Aéropur 12	Monophasé	11,5 kW	4,06	3640638	8448 €
Aéropur 12T	Triphasé	11,5 kW	3,91	3640639	8448 €

CHARACTERISTIQUES TECHNIQUES

		AÉROPUR10	AÉROPUR12	AÉROPUR12T
APPLICATION N° 1 (30/35)
Puisance calorifique A7W35	kW	9,5	12	12
COP		4,06	4,01	4,01
Plage de puissance	kW	5 à 10,9	6,9 à 15	6,9 à 15
Puisance A-7W35	kW	6,9	8,4	8,4
COP		2,55	2,61	2,61
APPLICATION N° 2 (40/45)
Puisance calorifique A7W45	kW	9,2	11,3	11,3
COP		3,05	3,01	3,01
Puisance A-7W45	kW	6,5	8,1	8,1
COP		2,22	2,28	2,28
APPLICATION N° 3 (*/55)
Puisance calorifique A7W55	kW	8,2	10,2	10,2
COP		2,46	2,44	2,44
Puisance A-7W55	kW	6,3	7,8	7,8
COP		1,84	1,82	1,82
TEMPÉRATURE DE SORTIE D'EAU
Température de départ à - 10°C extérieur	°C	55	55	55
Température de départ à - 15°C extérieur	°C	50	50	50
Température minimum de fonctionnement	°C	- 20	- 20	- 20
DONNÉES ÉLECTRIQUES
Alimentation	V	230	230	230
Limitectur d'intensité de démarrage		Inverter	Inverter	Inverter
Puisance absorbée nominale A7W35	kW	2,34	2,83	2,83
Intensité maximale	A	18	26	11
Fusible courbe D	A	32	32	20
Section câbles d'alimentation PAC	mm²	3 x 4	3 x 6	5 x 2,5
Section câbles de commande	mm²	6 x 0,75	6 x 0,75	6 x 0,75
FLUX
Débit nominal d'eau à ΔT 5 °C	m³/h	1,6	2,1	2,1
Raccordements hydrauliques		1"	1"	1"
Débit d'air nominal	m³/h	5700	6000	6000
Fluide frigorigène		410A	410A	410A
Charge fluide frigorigène	kg	2,6	3,4	3,4
Type de compresseur		Scroll	Scroll	Scroll
DIMENSIONS - POIDS
Largeur x Hauteur x Profondeur	mm	1250 x 1380 x 444
Poids	kg	145	150	150
PUISSANCE ACOUSTIQUE
Puisance acoustique	dB(A)	65	67	67
NIVEAU SONORE
Niveau sonore à 1 m de distance	dB(A)	49	51	51
Niveau sonore à 5 m de distance	dB(A)	35	37	37
Niveau sonore à 10 m de distance	dB(A)	29	29	31

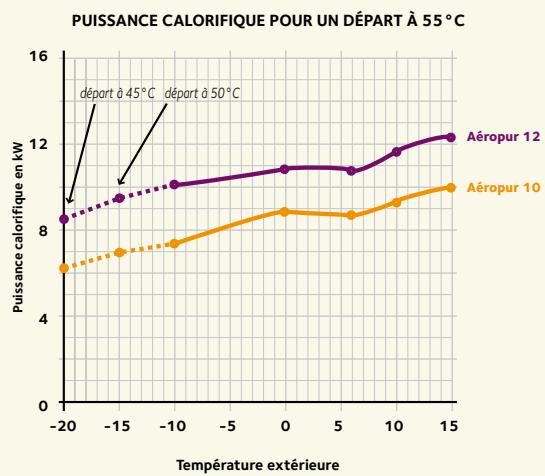

PERFORMANCES

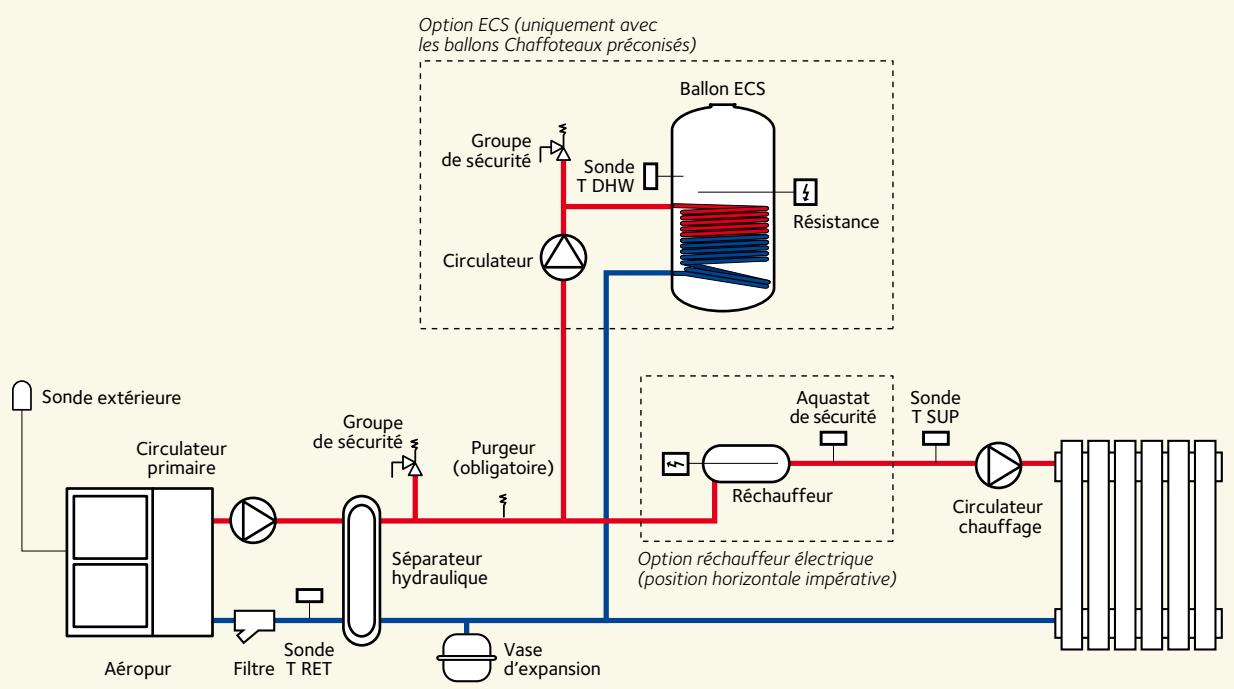

GUIDE de commande et accessoires recommandés pour CETTE configuration

PAC	AÉROPUR 10		AÉROPUR 12
	Récurrence	Prix HT	Récurrence	Prix HT
Modèle monophasé	3640637	7 727 €	3640638	8 448 €
Modèle triphasé	-	-	3640639	8 448 €

ACCESSIONS RECOMMANDÉS	Récérance	Prix HT
Circulateur RS25/6*	3640148	131 €
Groupe de sécurité	3640214	163 €
Vase d'expansion*	Non fourni	-
Filtre tamis	Non fourni, maillage 500 μm	-
OPTION	Récérance	Prix HT
Réchauffeur électricité 6 kW	3640640	667 €
OPTION ECS	Récérance	Prix HT
Vanne trois voies d'inversion	3730359	215 €
Ballon ECS 1S WP/E (300 litres)	3640161	1829 €
Résistance électricqu chauffante 1 à 6 kW	3640228	425 €
Groupe de sécurité 1"	3640197	73 €

• Ces articles sont des recommandations à calculer et à définir selon les caractéristiques de l'installation

Pour toute information, contactez le BOID :

par téléphone : 0155849494 par fax : [phone] par email : [e-mail]

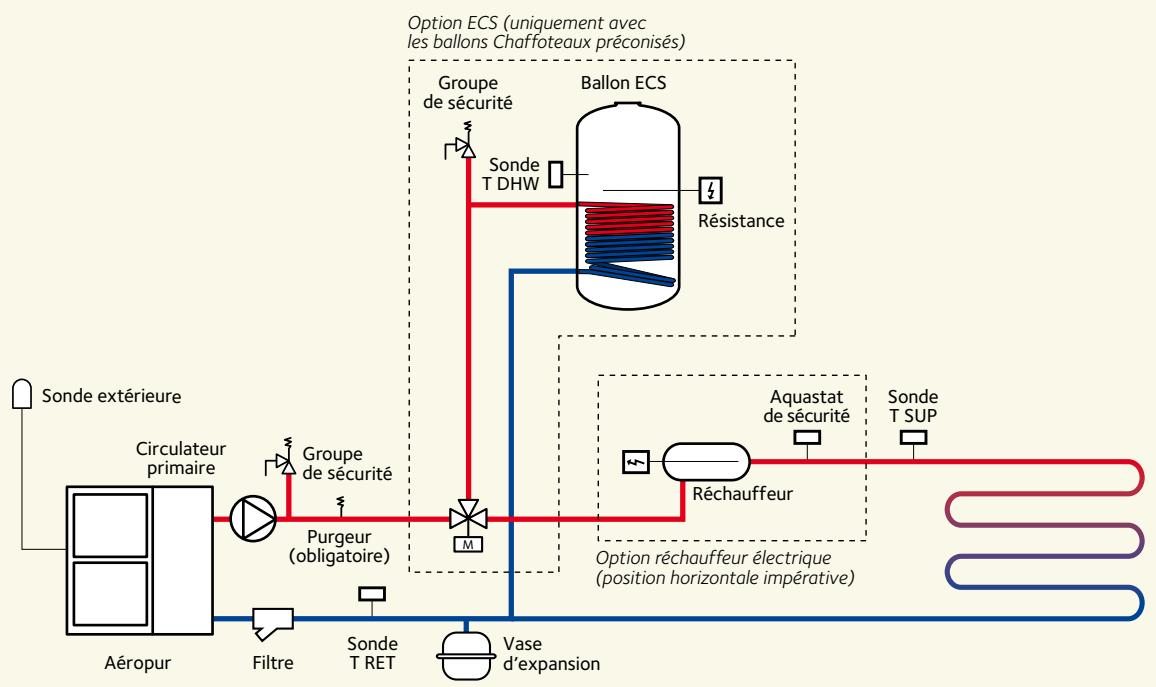

GUIDE de commande et accessoires recommandés pour CETTE configuration

PAC	AÉROPUR 10		AÉROPUR 12
	Récurrence	Prix HT	Récurrence	Prix HT
Modèle monophasé	3640637	7 727 €	3640638	8 448 €
Modèle triphasé	-	-	3640639	8 448 €

ACCESSIONS RECOMMANDÉS	Rémonce	Prix HT
Circulateur primaire RS25/6*	3640148	131 €
Circulateur chauffage RS25/4*	3640147	126 €
Bouteille de découlage	3640642	462 €
Groupe de sécurité	3640214	163 €
Vase d'expansion*	Non fourni	-
Filtre tamis	Non fourni, maillage 500 μm	-
OPTION	Rémonce	Prix HT
Réchauffeur électrique 6 kW	3640640	667 €
OPTION ECS	Rémonce	Prix HT
Circulateur RS25/2	3640146	119 €
Ballon ECS 1S WP/E (300 litres)	3640161	1829 €
Résistance électrique chauffante 1 à 6 kW	3640228	425 €
Groupe de sécurité 1"	3640197	73 €

• Ces articles sont des recommandations à calculer et à définir selon les caractéristiques de l'installation

Pour toute information, contactez le BOID :

par téléphone : 0155849494 par fax : [phone] par email : [e-mail]

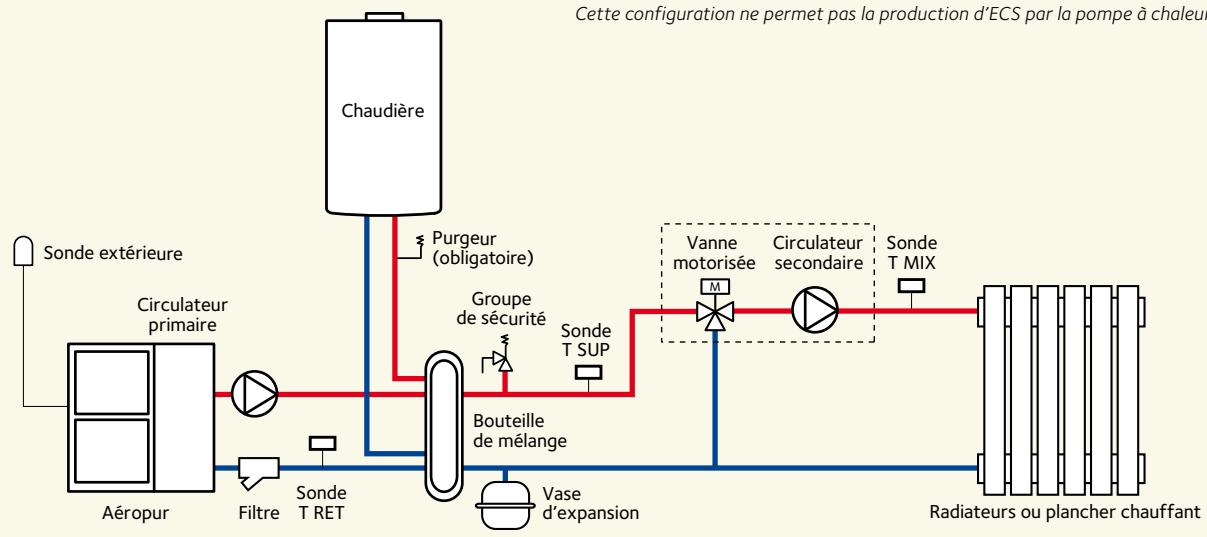

EXAMPLE DE CONFIGURATION AVEC CHAUDIÈRE EN RELÉVE (fonctionnement alternatif)

Volume d'eau minimum de l'installation : 70 litres avec Aéropur 7 et 10, 110 litres avec Aéropur 12. En cas de volume inférieur, prévoir un réservoir tampon.

Cette configuration ne permet pas la production d'ECS par la pompe à chaleur.

GUIDE DE COMMANDE ET ACCESSOIRES RECOMMANDÉS POUR CETTE CONFIGURATION

PAC	AÉROPUR 10		AÉROPUR 12
	Récurrence	Prix HT	Récurrence	Prix HT
Modèle monophasé	3640637	7 727 €	3640638	8 448 €
Modèle triphasé	-	-	3640639	8 448 €

ACCESSIONS RECOMMANDÉS	Récérence	Prix HT
Circulateur primaire RS25/6*	3640148	131 €
Circulateur chauffage RS25/4*	3640147	126 €
Bouteille de mélange 50 l	3083026	475 €
Groupe de sécurité	3640214	163 €
Groupe préfabriqué MK25	3720170	268 €
ST-10 (moteur d'entrainment pour groupe préfabriqué MK25)	3640215	128 €
Vase d'expansion*	Non fourni	-
Filtre tamis	Non fourni, maillage 500 μm	-

• Ces articles sont des recommandations à calculer et à définir selon les caractéristiques de l'installation

Pour toute information, contactez le BOID :

par téléphone : 0155849494 par fax : [phone] par email : [e-mail]

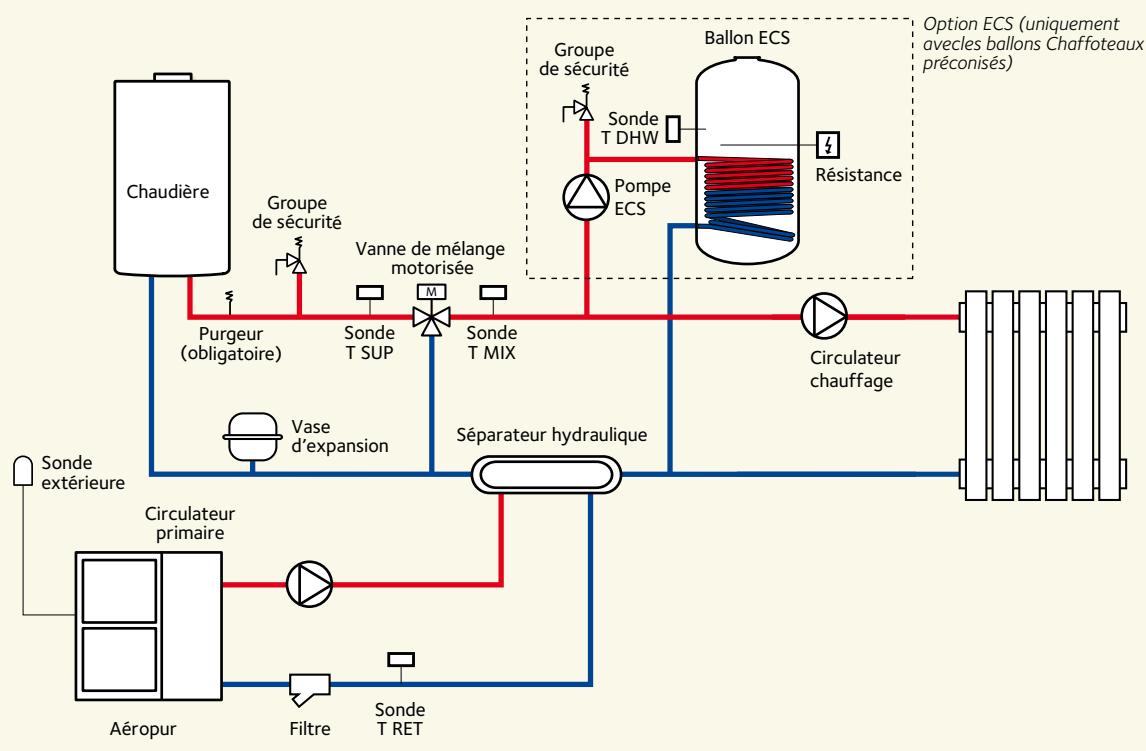

GUIDE de commande et accessoires recommandés pour CETTE configuration

PAC	AÉROPUR 10		AÉROPUR 12
	Récurrence	Prix HT	Récurrence	Prix HT
Modèle monophasé	3640637	7 727 €	3640638	8 448 €
Modèle triphasé	-	-	3640639	8 448 €

ACCESSIONS RECOMMANDÉS	Récérence	Prix HT
Circulator primaire RS25/6*	3640148	131 €
Circulator chauffage RS25/4*	3640147	126 €
Vanne de mélange motorisée 3 points	3730625	450 €
Bouteille de découvertage	3640642	462 €
Groupe de sécurité	3640214	163 €
Vase d'expansion*	Non fourni	-
Filtre tamis	Non fourni, maillage 500 μm	-
OPTION ECS	Récérence	Prix HT
Circulator RS25/2	3640146	119 €
Ballon ECS 1S WP/E (300 litres)	3640161	1829 €
Résistance électrique chauffante 1 à 6 kW	3640228	425 €
Groupe de sécurité 1"	3640197	73 €

• Ces articles sont des recommandations à calculer et à définir selon les caractéristiques de l'installation
