MODE D'EMPLOI CHAFFOTEAUX & MAURY HYXIA II 24 CF CHAFFOTEAUX & MAURY
Chauffage + eau chaude sanitaire instantanée à réserve d'eau
Modèle pour conduit de fumée
Notice d'installation et d'emploi
Hyxia II 24 CF
NOTICE Destinee a l'installateur
Page
1- Description 2 2- Caractéristiques dimensionnelles 3 3- Caractéristiques hydrauliques 3 4- Conditions d'installation 4 5- Pose de la barrette robinetterie et des pattes. 5 6- Pose de la chaudière 5 7- Raccordements électriques 6 8- Mise en service 7 9- Montage de l'habillage 9 10- Changement de gaz 10 11- Codes défin - Informations 10
NOTICE Destinee a l'utilisateur
Page
12-Commandes 11 13-Conduite 12 14-Entretien 12 15-Sécurité de débordement 13 16-La garantie 13 17-Conseils pratiques 13 18-Incidents de fonctionnement 14 19-Caractéristiques techniques 15
Cette notice d'installation et d'emploi est destinée aux appareils installés en France

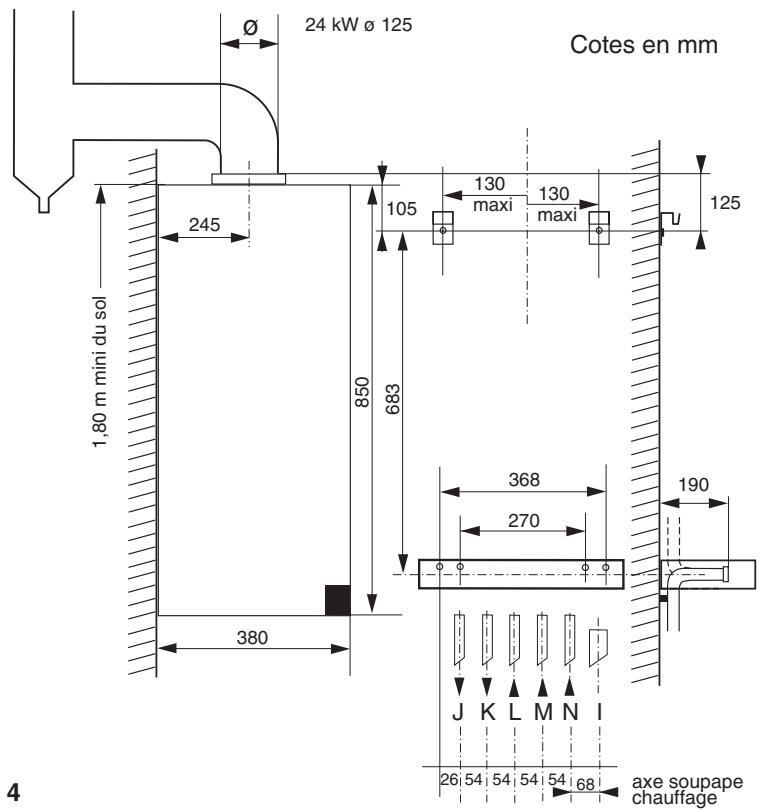

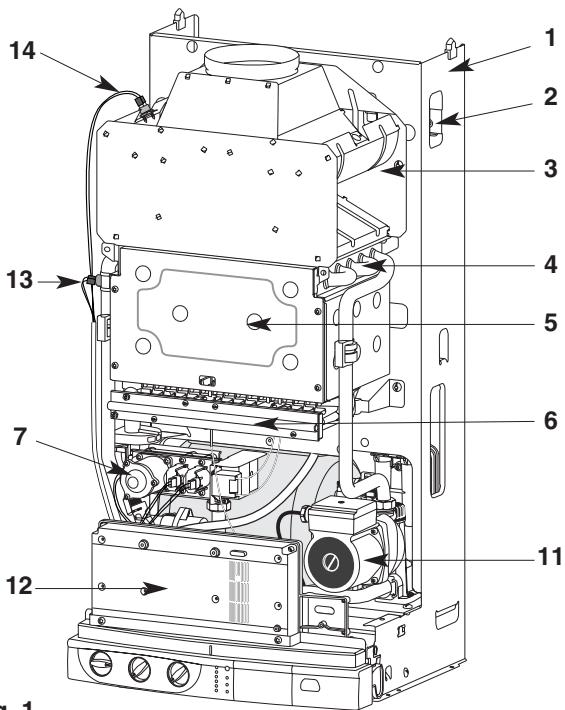

1 Description

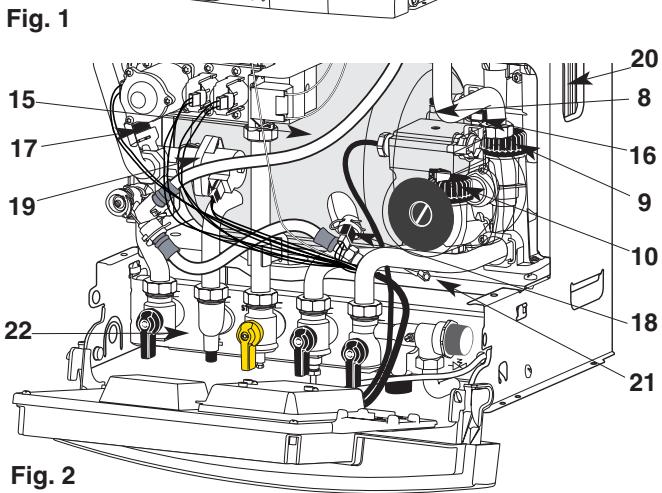

2.- vase d'expansion sous pression (derrière le chassin)
3.- coupe-tirage antirefouleur
4.- échangeur principal en cuivre
5.- chambre de combustion
6.- brûleur multigaz en acier inoxydable comptant :
1.- châssis en treillis d'acier - une nourrice démontable équipée des injecteurs - deux électrodes d'allumage - une électrode de détection de flamme 7.- partie gaz comprenant : - deux électrovannes de sécurité - une électrovanne de régulation 3. - purgeur automatique 9. - débitmètre chauffage 10 - débitmètre eau chaude sanitaire 11.- circulateur 12.- boîtier électronique 13.- sécurité de surchauffe 14.- sécurité de débordement 15.- réserve isotherme intégrée (R2i) 16.- thermistance eau chaude sanitaire 17.- thermistance chauffage 18.- thermistance réserve sanitaire 19.- vanne distributrice 20.- échangeur sanitaire à plaques en acier inoxydable 21. - clapet de décharge situé sur le tube d'arrivée d'eau froide sanitaire 22.- barrette robinetterie 23.- commutateur :
AUFFAGE + EAU CHAUBE INSTANTANEE
O VEILLE
ETE (eau chaude avec mini accumulation)
HIVER (chauffage + eau chaude avec mini accumulation)
24.- bouton de réglage température eau chaude sanitaire 25.- bouton de réglage température chauffage 26.- indicateur de température chauffage 27.- voyant vert de mise sous tension 28.- voyant orange de fonctionnement brûleur 29.- voyant rouge de mise en sécurité 30.- bouton pouvoir de réarmement 31.- manomètre circuit chauffage.
Fig. 3
Poids vide : 24 kW : 37,5 kg
I soupape chauffage J départ chauffage K départ eau chaude sanitaire L arrivée gaz M arrivée eau froide sanitaire N retour chauffage
Caractéristiques hydrauliques
Diagramme de la pression disponible en fonction du débit (en sortie de chaudière).
Fig. 5
Fig. 6 Diagramme de contenance en eau
La chaudière est livrée de série avec un circulateur 2 vitesses et un by-pass réglable.
Sur le diagramme (fig. 5 p) GV et PV indiquent les courbes de fonctionnement à grande et petite vitesse du circulateur, O et F correspondant au by-pass ouvert ou fermé.
Réglages : voir § 8.2.
Le débit minimal de l'installation pour assurer un bon fonctionnement doit être de 300 l/h. (Robinets thermostatiques fermés).
Capacité en eau de l'installation.
La chaudière est équipée d'un vase d'expansion sous pression.
Volume maximal du vase d'expansion : 7,1 litres.
Pression de gonflage: 0,7 bar.
Note: - Pf = Pression du vase d'expansion, en bar
- C = Capacité de l'installation, en litres.
La capacité d'expansion du vase d'une installation sous pression varie avec :
- la température moyenne de fonctionnement en °C
- la hauteur statique (qui correspond à la différence de niveau en mètres, entre le point le plus haut de l'installation et l'axe du vase d'expansion).
La pression minimale de replissage à froid de l'installation est de 0,7 bar (préconisée entre 1 et 1,5 bars).
La pression du vase d'expansion devra toujours être supérieure à la hauteur statique (exprimée en mètres) divisée par 10.
Conditions réglementaires d'installation et d'entretien
L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :
Arrêté du 2 août 1977
Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiées situées à l'intérieur des bâtiments et de leurs dépendances.
Notamment : le local doit posséder :
- un volume d'au moins 8 m³
- un ouvrant de 0,40m² minimum
- des orifices obligatoires d'aération à maintenir en bon état de fonctionnement.
- Arrêté du 5 février 1999 modificatif de l'arrêté du 2 août 1977
Après remplacement d'une chaudière à l'identique (axe et emprise de l'appareil antérieur), l'installateur est tenu d'établir un certificat de conformité « modulo 4 »
- Norme DTU P 45-204 - Installations de gaz (anciennement DTU n°61-1 - Installations de gaz - Avril 1982 + additif n°1 de juillet 1984)
-Règlement sanitaire départemental.
Protection du réseau d'eau potable
La présence sur l'installation d'une fonction de disconnection du type CB à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme NF P 43-011, destinée à éviter les retours d'eau de chauffage vers le réseau d'eau potable est requise par les articles 16-7 et 16-8 du Règlement Sanitaire Départemental.
Un disjoncteur NF est placé sur la barrette robinetterie de la chaudière (voir fig. 7, repère 40).
- Norme NF C 15-100 - Installations électriques à basse tension - Règles.
Conditions reglementairesd installation
L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :
A) prescriptions générales
pour tous les appareils :
Installations aux gaz combustibles et hydrocarbures liquéfiés.
Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.
B) prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...)
Si la région est exposée aux risques de foudre (installation isolée en bout de ligne EDF,...) prévoir un parafoudre.
Notre garantie est subordonnée à cette condition.
Implantation de la chaudière
- placer la chaudière à proximité du conduit d'évacuation des produits de combustion
- ne pas installer la chaudière au-dessus des plaques de cuisson, du four, et en général au-dessus de tout équipement produisant des vapeurs grasses qui risqueraient, par encrassement, d'en alterer le fonctionnement
- Prévoir une paroi et des fixations permettant de supporter le poids de la chaudière (poids : 38 kg environ)
- prendre des précautions pour limiter les nuisances acquises.
Circuit d'eau chaude sanitaire
Dans le cas d'une durée de l'eau supérieure à TH 25, prévoir un traitement de l'eau.
Pression d'utilisation conseillée : 4 bar.
Si toutesis l'installation d'eau froide sanitaire est équipée d'un clapet antiretour (réducteur de pression, compteur, etc...), il est recommendé de poser un groupe de sécurité conforme à la norme NFD 36401 en amont de la chaudière.
Le groupe de sécurité limitera à 7 bar la montée en pression dans la chaudière.
Circuit de chauffage central
Débit de circulation : lors du dimensionnement, bien veiller au respect du débit minimal : 300 l/h, robinets thermostatiques fermés.
Précautions contre la corrosion
Des incidents de fonctionnement, dus à la corrosion, sont susceptibles de se produire lorsque l'installation est réalisée avec des éléments hétérogènes.
Pour éviter ces problèmes, il est souhaitable d'utiliser un inhibiteur de corrosion.
En cas de traitement, prendre toute précaution pour éviter que l'eau traitée ne devienne agressive.
Installation ancienne : placer un pot de décantation sur le retour et au point bas, et prévoir un traitement approprié du circuit.
Recommandation : prévoir des purgeurs sur tous les radiateurs et aux points hauts de l'installation ; ainsi que des robinets de vidange aux points bas.
Évacuation des gaz brûlés
Voir DTU 24-6 et règles techniques.
Cette chaudière ne peut être raccordée que sur un conduit à tirage naturel.
Le raccordement est prévu pour l'emboitement du tuyau 0 125 mm pour 24 kW, à l'intérieur de la buse de sortie de l'antirefouleur.
Prévoir un pot de purge afin d’éviter que la condensation éventuelle du conduit ne tombe dans l’appareil.
5.1 PRELIMINAIRE
Il est nécessaire d'utiliser le kit d'écartement du mur (disponible chez votre grossiste) pour des passages de tuyauteries derrière la chaudière.
5.2 PREFABRICATION
Pour la pose de la barrette robinetterie et des pattes d'accrochage :
-présenter le gabarit papier fourni pour la préfabrication à l'endroit retenu et suivre les recommandations de celui-ci. - tenir compte des conditions d'installation § 4
5.3 Raccordement des canalisations
Lors de la fourniture, les douilles de raccordement ne sont pas inclues dans le kit de préfabrication.
Divers pièces de raccords sont disponibles chez les grossistes.
- 1ère installation
- remplacement de chaudières Chaffoteaux & Maury
- remplacement de chaudières autres marques
Vérifier la présence du limiteur de début L (fig. 8) sur l'entrée du robinet d'eau froide.
Soupape de sécurité et disconnecteur (fig. 7)
L'orifice de vidange de la soupape de sécurité 38 et celui du disconnecteur 40 placent sur la barrette robinetterie doivent obligatoirement être raccordés à une canalisation d'eau usée.
Nettoyage de l'installation
Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l'installation avec un produit approprié (dispersant) afin d'éliminer les limailles, soudures, huiles d'usinage et graisses diverses.
Proscrire tout solvant ou hydrocarbure aromatique (essence, pétrole...).
Le traitement complet de l'installation de chauffage est conseillé depuis la mise en service afin de maintenir un pH entre 9 et 9,5.
Fig. 7
Description de la barrette robinetterie
Robinets représentés ouverts
- Robinet départ chauffage
- Départ eau chaude sanitaire
- Robinet gaz avec prise dépression (manette jaune)
- Robinet retour chauffage
- Robinets de replissage et d'isolement du circuit chauffage (boutons gris)
- Soupape de sécurité chauffage
- Vis de vidange
- Disconnecteur
Fig. 8
Pose de la chaudière
Fig. 9

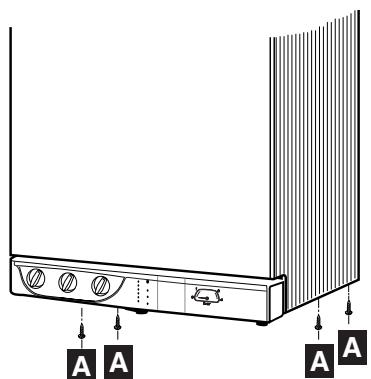

- Dévisser les 4 vis A (fig. 10) de fixation de l'habillage
- enlever l'habillage - présenter la chaudière au-dessus de la barrette, la laisser descendre en appui sur celle-ci (fig. 9), les pattes d'accrochage sont destinées à éviter le basculement de l'appareil - mettre en place les différents joints, G (caoutchouc) sur le gaz, plus le filtre eau F sur l'eau froide, et serrer les raccords des tubes de liaison en commençant par le tube gaz (fig. 11)
- L'orifice du clapet de décharge 21 (fig. 2) situé sur le tube d'arrivée d'eau froide sanitaire doit obligatoirement être raccordé à une canalisation d'eau usée
- terminer par le raccordement au conduit de fumée :
- utiliser un tuyau ou un coude de raccordement agréé “special-gaz” (en aluminium de pureté 99,5 % ou en acier inoxydable)
- Le raccordement est prévu pour l'emboitement du tuyau ou du coude à l'intérieur de la buse de sortie de l'antirefouleur de la chaudière.
Fig. 10 Fig. 11
Conformément à la réglementation, un dispositif de séparation omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm, doit être prévu dans l'installation fixe d'alimentation de la chaudière.
La chaudière doit être raccordée à une canalisation fixe.
Emplacement des raccordements :
Le raccordement électrique du TA s'effectue à l'arrière du boîtier électronique de la chaudière.
Les arrivées d'alimentation 230 V et du thermostat d'ambiance doivent être prévues au mur à la hauteur définie par le gabarit de pose.
Prévoir entre l'arrivée au mur du câble TA une longueur libre de 50 cm minimum.
Accès au raccordement TA de la chaudière :
- abaisser le boîtier électronique en libérant les pivots de verrouillage latéraux P, pour accéder à la face arrière
- Dévisserez les deux vis A (fig. 12) de fixation du capot de protection, ôter le capot.
Le raccordement TA est alors accessible.
Raccordement 230 V et terre par le câble prévu à cet effet en J1. La terre est raccordée à la barrette T sur le boîtier électronique.
Raccordement d'un thermostat d'ambiance
À sa sortie d'usine, la chaudière est réglée pour fonctionner sans thermostat d'ambiance, un shunt S est placé sur le connecteur J9 (fig. 13).
Le raccordement d'un thermostat d'ambiance se fait sur le connecteur :
- Oter le shunt S et raccorder le TA à la place.
Fig. 13
Circuit sanitaire
- ouvrir le robinet d'eau froide 35 (fig. 14) sur la barrette de robinetterie;
- purger l'installation en faisant jouer aux différents robinets d'eau chaude.
Circuit chauffage
- vérifier que les robinets depuis chauffage 32 (fig. 14), chauffage 36 (fig. 14) sont bien ouverts;
- ouvrir les 2 robinets de remplissage et d'isolement 37 (fig. 14);
- refermer ces robinets lorsqu'laiguille du manomètre 31 (fig. 3) est supérieure à la pression déterminée au § 3;
- purger l'installation et la chaudière et rétablir la pression.
Circuit gaz
- ouvrir le robinet d'arrivée de gaz 34 (fig. 14) ; purger le circuit gaz.
- vérifier les étanchéités, sur toute la ligne gaz de la chaudière.
8.2 - REGLAGES
La chaudière est livrée réglée pompe grande vitesse, bypass à moitié fermé, TA coupe pompe, puissance maxi, fonctionnement modulant. Si l'installation le nécessite, il est possible d'effectuer des réglages particuliers (fig. 19).
Réglage du bypass circuit chauffage
La chaudière est équipée d'un by-pass réglable qui permet d'ajuster le débit du circuit chauffage en fonction des caractéristiques de l'installation. Réglage d'usine : à moitié fermé.
Agir sur la vis D (fig. 14) de réglage du by-pass, afin d'adapter la hauteur manométrique disponible aux pertes de charge de l'installation, selon les courbes des diagrammes GV ou PV (fig. 15).
Réprécage des courbes sur les diagrammes :
-GV-bp-: circulateur sur grande vitesse, by-pass fermé. - zone de réglage : réglage intermédiaire en manœuvrant la vis D (fig. 14) sur un quart de tour. - GV - bp + : circulateur sur grande vitesse, by-pass ouvert en grand. - PV - bp - : circulateur sur petite vitesse, by-pass fermé. - PV - bp + : circulateur sur petite vitesse, by-pass ouvert en grand.
Détail du réglage du bypass de la figure 14
Hauteur manométrique Fig. 15

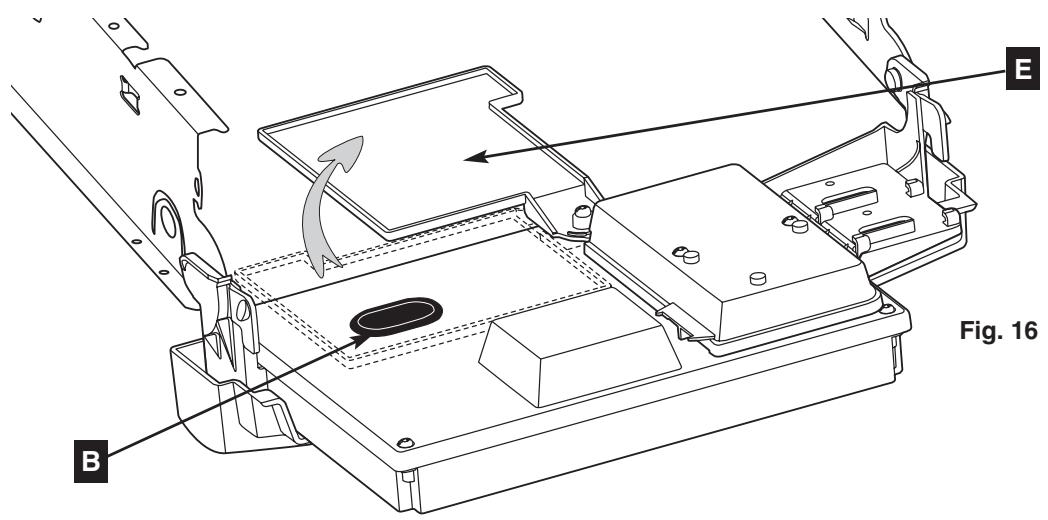

Pour ces réglages, intervenir à l'arrière du boîtier électronique (en l'avant fait pivoter pour l'abaisser). Faire basculer le porte notice E vers le bas (fig. 16), les réglages se trouvent derrière l'obturateur en caoutchouc B.
Mettre la chaudière hors tension.
Réglages sur la carte (fig. 17):
- A1 permet le fonctionnement en mode coupe pompe
- A2 permet le fonctionnement de la pompe en chauffage en petite ou grande vitesse
- A3 permet de régler la Temporisation Anticycle Chauffage à 30 s ou 3 min. TAC : durée pendant laquelle on interdit le redémarrage du brûleur pendant une phase de régulation chauffage.
- A4 permet le fonctionnement en mode CHAUFFAGE modulant ou en tout ou rien
- B1 non actif
- B2 permet le fonctionnement avec une temporisation débit stat sanitaire réglage sur ON : l'utilisation sanitaire est prise en compte 1 seconde et demie après le basculement du débit stat sanitaire.
- B3 peut être réglé la temporisation sanitaire à 30 s ou 3 min pour améliorer le confort sanitaire, une temporisation de 3 minutes ou 30 secondes intervient après chaque usage sanitaire : il est donc normal que le chauffage ne redémarre qu'après ce laps de temps.
- B4 permet le fonctionnement couplé avec un CELECTIC, dans ce cas supprimer le limiteur de débit. Réglage sur ON : la consigne sanitaire est fixée à 65°C qu'elle soit la position du bouton de réglage température sanitaire 24 et la temporisation sanitaire B3 est ramenée automatiquement à 0.
Note : après une coupure secteur ou un reset de la carte, toutes les temporisations sont annulées pendant 3 minutes.
- P1: potentiomètre permettant de limiter la puissance chauffage (voir tableau page 9) est réglé sur P nominal
- P2: potentiomètre permettant d'ajuster la puissance maximale de la chaudière (voir tableau page 9).... est réglé sur P nominal
Les réglages effectués, replacer le bouchon en caoutchouc B et relever le boîtier électronique.
Réglages d'usine Fig. 17
| OFF | ON |
| A1 | Off ON | Coupe pompé |
| A2 | | Pompe Grande Vitesse |
| A3 | Anticycle 3 min | Anticycle 30 s |
| A4 | Fonctionnement Modulant | Fonctionnement TOR |
| B1 | | |
| B2 | | Tempo Débistat Sanitaire |
| B3 | | Tempo Sanitaire 30 s |
| B4 | | Célectic |
Fig. 18
Réglage de la puissance gaz au brûleur
Les valeurs figurant dans les tableaux ci-dessous sont données à titre indicatif pour une pression gaz nominale de distribution, pour effectuer un ajustement éventuel de la puissance chauffage de la chaudière en fonction des besoins de l'installation.
Elles ne peuvent servir à calculer la puissance exacte réglée de la chaudière.
| Hyxia II 24 CF |
| Gaz : | G20 | G25 | PROPANE | BUTANE |
| P. utile (kW) | Pressure embase (mm CE) | Pressure embase (mm CE) | Pressure embase (mm CE) | Pressure embase (mm CE) |
| 7,8 | 13 | 19 | 40 | 31 |
| 10 | 21 | 30 | 64 | 49 |
| 12 | 29 | 43 | 90 | 69 |
| 16 | 50 | 74 | 154 | 118 |
| 20 | 77 | 114 | 235 | 181 |
| 24 | 109 | 163 | 334 | 257 |
Montage de l'habillage
Retirer le film protecteur de l'habillage :
-présenter l'habillage (fig. 20) - engager les 2 encoches de côté sur les tenons T du châssis, et placer l'habillage suivant 1 et 2 (fig. 20) - vérifier que le centrage et l'aplomb sont corrects - visser les 4 vis A de fixation de l'habillage, situées en partie inférieure (fig. 19).
Fig. 19
Fig. 20
Changement de gaz
En cas d'adaptation à un gaz autre que celui pour lequel la chaudière est équipée, il sera procédé au remplacement des pièces suivantes :
- la nourrice et son joint.
- le diaphragme gaz, l'ensemble électrovanne et les joints correspondants.
(voir le tableau des caractéristiques techniques).

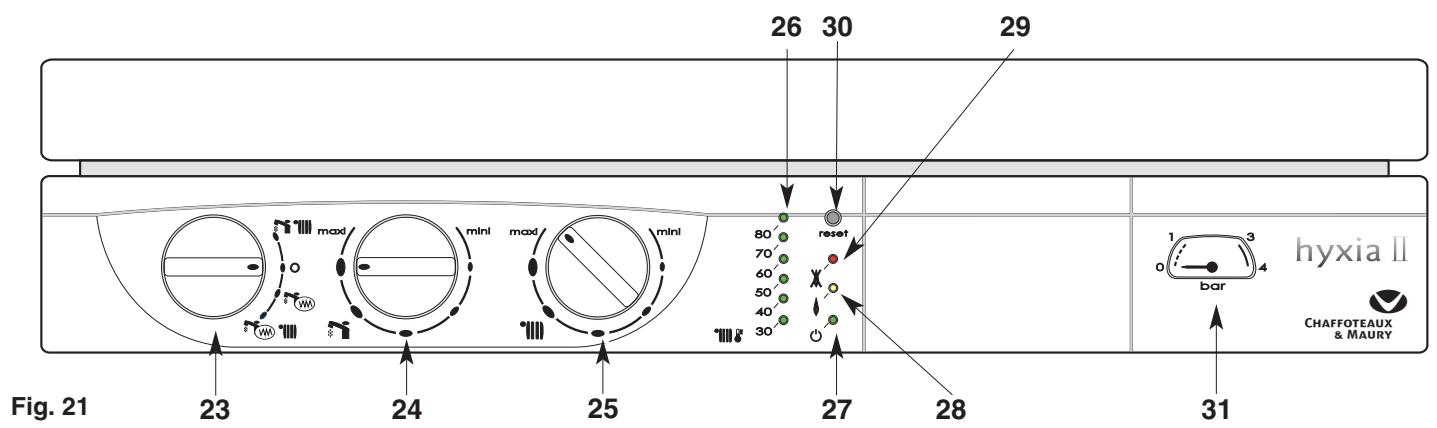

En cas d'anomalie de fonctionnement de l'appareil, une ou plusieurs leds (rep 26) clignotent correspondant à un type de défaut qui sont listés dans le tableau ci-dessous.
| Codage sur Led | INTITULE DU DEFAULT | INFORMATION |
| 30 | 40 | 50 | 60 | 70 | 80 | | |
| ○ | ○ | ○ | ○ | ○ | ● | Mise en sécurité par surchauffe. | |
| ○ | ○ | ○ | ○ | ● | ● | Mise en sécurité par défaut d'allumage. | |
| ○ | ○ | ○ | ● | ○ | ● | | Hors gel pompe. |
| ○ | ○ | ○ | ● | ● | ○ | | Hors gel brûleur. |
| ○ | ○ | ○ | ● | ● | ● | Absence circulation d'eau. | |
| ○ | ○ | ● | ○ | ○ | ○ | Défaut débistat. | |
| ○ | ○ | ● | ○ | ○ | ● | Thermistance sanitaire ouverte. | |
| ○ | ○ | ● | ○ | ● | ○ | Thermistance sanitaire court-circuitée. | |
| ○ | ○ | ● | ○ | ● | ● | Thermistance départ chauffage ouverte. | |
| ○ | ○ | ● | ● | ○ | ○ | Thermistance départ chauffage court-circuitée. | |
| ○ | ● | ○ | ○ | ○ | ● | Mise à l'arrêt par défaut de débordement fumées (Spott). | |
| ○ | ● | ○ | ○ | ● | ○ | Tentative de réallumage. | |
| ○ | ● | ● | ○ | ○ | ● | Thermistance gallon ouverte. | |
| ○ | ● | ● | ○ | ● | ○ | Thermistance gallon court-circuitée. | |
| ○ | ● | ● | ● | ○ | ● | Vanne distributrice bloquée en chauffage. | |
| ● | ○ | ○ | ○ | ○ | ○ | Défaut de communication avec la carte principale. | |
◯ = voyant éteint • = voyant clignotant
Tableau de bord (fig. 21)
23: Commutateur: 1111 = CHAUFFAGE + EAU CHAUBE INSTANTANEE Ψ = ETE (eau chaude avec mini accumulation) W W = HIVER (chauffage + eau chaude avec mini accumulation) 24: réglage de la température eau chaude sanitaire 25: réglage de la température chauffage 26: indicateur de température chauffage 27: voyant vert de mise sous tension 28: voyant orange: brûleur en fonction 29: x voyant rouge de mise en sécurité 30: “RESET” bouton pouvoir de réarmement 31: manomètre du circuit chauffage
Barrette robinetterie (fig. 22)
32 : robinet départ chauffage 33 : départ eau chaude sanitaire 34 : robinet gaz 35 : robinet d'alimentation eau froide 36 : robinet retour chauffage 37 : robinets de replissage et d'isolement du circuit chauffage 38 : soupape de sécurité chauffage 40 : disjoncteur
Fig. 22 - Vues de dessus et de face
Mise en route
- Assurez-vous que le robinet du compteur à gaz est ouvert et que votre chaudière est sous tension.
- Lors de la mise en route de la chaudière, placer le commutateur 23 sur la position chauffage + eau chaude instantanée et dévisser le bouchon du purgeur 8 (fig. 2) pour assurer le dégazage du circuit primaire de la chaudière. Refermer le bouchon du purgeur.
- Vérifiez que la pression dans le circuit de chauffage est suffisante : l'aiguille du manomètre doit être au minimum 0,7 bar avec 2,5 bar maxi.
- Ouvrez le robinet d'arrivée de gaz 34 (fig. 22), sur la position . Votre chaudière est prête à fonctionner.
Attention :
Lors de la mise en marche après un arrêt prolongé, une présence d'air dans la canalisation de gaz peut contrarier les premiers allumages.
Voir § 18 "Incidents de fonctionnement".
Placez le commutateur 23 en position _WW voyant vert 27 allumé; le voyant orange 28 s'allume chaque fois que le brûleur entre en fonction.
Le bouton de réglage sanitaire 2431 permet de limiter la température de l'eau chaude.
Nota : Lors de la mise en route, pour éviter d'attendre la durée de réchauffage de la réserve, ouvrir un robinet de puissance : la fonction eau chaude sanitaire répli directement la réserve d'eau chaude.
Maintien en température de la réserve sanitaire R2I
Pour un meilleur comportement sanitaire, la chaudière compte une réserve maintenue en température.
La chaudière peut donc fonctionner en réchauffage de cette réserve à tout moment, même après un usage ou un arrêt prolongé (sauf en position chauffage + eau chaude instantanée).
- Placez le commutateur 23 (fig. 21) en position ^3 WMVVOYANT vert 27 allumé; le voyant orange 28 (fig. 21) s'allume chaque fois que le brûleur entre en fonction.
Le bouton de réglage du chauffage 25 (fig. 21) donne la possibilité d'ajuster la température de l'eau du circuit de chauffage en fonction des besoins saisonniers.
Tournez le bouton 25:
- vers «Maxi» par temps froid,
- vers «Mini» par temps doux,
L'indicateur 26 affiche cette température.
De plus, si votre habitation est équipée d'un thermostat d'ambiance, réglez-le à la température intérieure désirée.
Arrêt du chauffage
- Placez le commutateur 23 en position. La chaudière produit alors uniquement de l'eau chaude.
Arrêt du maintien en température de la réserve sanitaire R2I
- Placez le commutateur 23 en position . La chaudière produit du chauffage et de l'eau chaude en instantanée mais ne maintient pas en température la réserve sanitaire.
Mise en voie
- Placez le commutateur 23 en position «O». Le voyant vert 27 (fig. 21) reste allumé. La fonction hors gel de la chaudière reste active.
Arrêt complet de la chaudière
- Placez le commutateur 23 en position arrêt O.
- Coupez l'alimentation électrique de la chaudière.
- Coupez l'arrivée du gaz en tournant le robinet 34 (fig. 22), sur la position STOP.
Remarque:
Dans certains cas d'installation, il est possible qu'il se produise, après usage d'eau chaude, un léger réchauffement de la canalisation (et éventuellement d'un radiateur). Pour l'éviter, il suffit de fermer le robinet départ chauffage 32 (fig. 22).
Ne pas oublier de le rouvrir en début de saison de chauffage, lorsque l'on replace le commutateur 23 (fig. 21) en position WWW.
14 Entretien
L'entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur.
Faites effectuer, une fois par an, une vérification par un professionnel qualifié.
Pour toutes les opérations d'entretien de votre chaudière, des formules de contrat d'entretien annuel peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services commerciaux.
La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations d'entretien.
Cette chaudière, de type B11BS, est équipée d'une sonde (placée dans le coupe-tirage antirefouleur) qui interrompt l'arrivée du gaz en cas de perturbations de l'évacuation des produits de la combustion.
Ce dispositif met la chaudière en position arrêt de sécurité, voyants (rep. 22) 40 et 80 clignotants.
Le redémarrage automatique intervient après un arrêt d'environ 15 minutes.
Important : en cas de mise à l'arrêt répétée de la chaudière, il faut remédier au défaut d'évacuation en faisant contrôler par un spécialiste la vacuité du conduit car il existe une probabilité de bouchage total ou partiel du conduit d'évacuation des produits de combustion. S'assurer que le débit d'air neuf requis pour l'alimentation en air de combustion est bien obtenu.
Attention : ce dispositif de contrôle de l'évacuation des produits de la combustion ne doit pas être mis hors service ; ni faire l'objet d'interventions intempestives. En cas de remplacement, seules les pièces d'origine peuvent être employées.
16 Garantie
Votre chaudière est garantie. Le certificat de garantie vous précise les modalités : assurez-vous que le volet détachable de ce certificat a bien été returned to Chaffoteaux & Maury.
Pour bénéficier de la garantie, un professionnel qualifié doit avoir installé, réglé et opéré la mise en service de votre installation. C'est pour vous l'assurance qu'il s'est conformé à la notice d'installation et que les conditions réglementaires et de sécurité ont été respectées.
Le premier contrôle technique de votre chaudière peut être fait gracieusement à votre demande par un professionnel qualifié «station technique Chaffoteaux & Maury».
- Système de dégommage pompe
La chaudière sous tension (voyant 27 allumé), le circulateur fonctionne pendant 1 minute après tout arrêt supérieur à 23 heures, quel que soit le fonctionnement de la chaudière, ceci pour éviter les gommages de pompe.
Précautions contre le gel
Nous vous conseillons de consulter votre installateur ou votre service après-vente qui vous indiquera les mesures les plus adaptées à votre situation.
- Circuit sanitaire
Prendre l'une des dispositions suivantes :
1) laisser fonctionner la chaudière sur la position sanitaire, bouton de réglage de température sanitaire 24 au minimum. 2) vidanger le circuit sanitaire de la chaudière : la vidange du circuit sanitaire s'effectue après avoir fermé le compteur d'eau et le robinet d'eau froide de l'installation.
- ouvrir un robinet d'eau chaude
- desserrer l'écrou de la douille de raccordement eau froide sanitaire
- Dévisserez la vis 39 du raccord eau chaude sanitaire (fig. 7).
-Circuit chauffage
Prendre l'une des dispositions suivantes :
- 1) vidanger le circuit de l'installation de chauffage
- 2) protéger l'installation de chauffage avec un produit antigel. La vérification périodique du niveau de protection apporté par cet antigel est une garantie supplémentaire.
- 3) laisser tourner votre installation au ralenti en réglant le thermostat d'ambiance sur la position "hors-gel" (entre 5 et 10°C ).
- 4) laisser la chaudière sous tension, elle est munie d'un dispositif antigel qui met en route le circulateur, puis le brûleur.
| Incidents | Causes | Solutions |
| La chaudière ne se met pas en marche | Absence de gaz, Absence d'eauAbsence d'électricité | Faîtes les vérifications qui s'imposent(arrivée de gaz, présence d'eau,disjoncteurs, fusibles...) |
| Présence d'air dans le circuit gaz | Peut survenir après un arrêt prolongé.Recommencer les opérations de mise en service, voir § 8.1. |
| Coupure par le thermostat d'ambiance | Réglez le thermostat d'ambiance. |
| Voyant rouge allumé ; mise en sécurité | | Attendre quelques minutes.Appuyez sur le bouton de réarmement30 (fig. 3) : le voyant rouge s'éteint, le cycle d'allumage recommence.En cas de persistence de mise en "sécURITY", faites intervenir un professionnelnel qualifié. |
| Bruits dans l'installation de chauffageRéchauffage des radiateurs en fonctionnement ETETemps d'accente de l'eau chaude trop long. | Présence d'air ou pression insuffisantePhénomène de thermosiphon au départ du circuit chauffageCommutateur en positionCHAUFFAGE SEUL | Purgez l'installation de chauffage ou rétablissez la pression, voir § 8.1.En été, fermer le robinet départ chauf-page 32 (fig. 7), ne pas oublier de le rouvrir en début de saision.Le placer sur une position eau chaude en fonction de la saision. |
Si toutes ces solutions restaient sans résultat, faites appel à un professionnel qualifié.
Modèle Hyxia II 24 CF
| Puisance chauffage | 7,75 à 24 kW |
| Puisance eau chaude sanitaire variable ...... maxi.: | 24 kW |
| Catégorie de performance selon RT 2000 | référence |
| Classe I - type B11BS(tirage naturel - cheminée - sécurité de débordement). | | |
| Catégorie | Il 2E+3+ |
| Débit d'air neuf requis pour l'alimentation en air de combustion | 57 m³/h |
| Débit massique des produits de combustion | 20 g/s |
| Température moyenne des produits de combustion ... | 110 °C |
| Débit spécifique eau chaude sanitaire (ΔT: 30 K) | 12,1 l/min. |
| Débit d'allumage eau chaude sanitaire | 2 l/min. |
| Débit minimal du circuit chauffage central | 300 l/h |
| Pression minimale d'enclenchement sanitaire | 0,1 bar |
| Pression maximale circuit sanitaire | 7 bar |
| Pression maximale circuit chauffage | 3 bar |
| Température liépart chauffage régiable | de 35 à 85°C |
| Température E.C.S. régable | de 40 à 60°C |
| Tension électrique | 230 volts mono - 50 Hz |
| Puisance électrique absorbée | 90 W |
| Protection électrique | IP 44 |
| Débit nominal de gaz (15°C-1013 mbar) | Débit maxi. | Débit mini. |
| G 20 (GN H - Lacq)......34,02 MJ/m³ sous 20 mbar | 27,0 kW | 9,5 kW |
| G 25 (GN L - Groningue) 29,25 MJ/m³ sous 25 mbar | 2,86 m³/h | 1,00 m³/h |
| G 30 (butane)......45,6 MJ/kg sous 28-30 mbar | 3,03 m³/h | 1,06 m³/h |
| G 31 (propane)......46,4 MJ/kg sous 37 mbar | 2,13 kg/h | 0,74 kg/h |
| Nat | Prop |
| Repérage nourrice | G20-G25 | G30-G31 |
| Marquage | 1010030 NAT | 1010175 PRO |
| Injecteurs en 1/100 de mm | 118 | 70 |
| Nb d'injecteurs | 16 | 16 |
| Diaphragme | | |
| Diamètre / repérage | 8 | 8 |
| Ensemble electrovanne | | |
| Repérage | GAZ NAT | BUT/PROP |
| Couleur du siège de clapet | noir | jaune |
Ces chaudières sont conçues pour fonctionner au gaz naturel ou au gaz GPL. En cas de changement de gaz, seul un professionnel qualifié est habilité à effectuer cette opération.
BP 64 - 78403 - CHATOU CEDEX
Tél. : 01 34 80 59 00
Fax. Services commerciaux : 01 34 80 59 28
Fax. Services techniques : 01 34 80 57 07
http://www.chaffoteaux-maury.com
