MODE D'EMPLOI KS 9883 SEVERIN
Armoire à vin avec régulation thermique
Merci de lire attentivement ces instructions avant d'utiliser cet appareil.
Branchement de l'appareil
Cet appareil doit être branché sur une prise de terre conforme aux normes en vigueur. Assurez-vous que la tension sur le réseau de votre habitation coïncide avec les indications fournies sur la fiche signalétique de l'appareil. Cet appareil répond aux normes de sécurité CE en vigueur.
- Ne pas brancher cet appareil sur un transformateur, ni sur une rallonge avec d'autres appareils électriques.
- Pour éviter tout bruit de vibration, vérifie que le cordon ne touche aucune partie à l'arrêt de l'appareil (ex. l'échangeur de chaleur).
Présentation générale
Cet appareil est un réfrigérateur doté d'un compresseur, équipé d'une porte vitrée, et destiné à la réfrigération et à la conservation du vin.
L'appareil est catalogué Classe Climatique 'N' (Normal) et destiné à un usage domestique. Il est conforme à toutes les normes relatives aux appareils de réfrigération domestiques.
Importantes consignes de sécurité
- Veuillez conserver l'appareil dans son emballage d'origine pour le transporter afin d'éviter tout dommage ou accident. Le déballage et l'installation nécessitent deux personnes.
- Le réfrigérant contenu dans le circuit de refroidissement de cet appareil est l'isobutane (R600a), un gaz naturel non polluant, mais qui est, cependant, inflammable. Par conséquent, évitez d'endommager
les composants du système de refroidissement pendant le transport et l'installation de l'appareil. Si, toutefois, le circuit de refroidissement s'avère endommagé, ne pas mettre en marche l'appareil et ne pas le connecter au secteur. Si une flamme ou une autre source d'allumage se trouve à proximité du gaz réfrigérant, retirez immédiatement l'appareil de la zone, puis aérez amplement la pièce.
- Avertissement: Ne pas endommager le circuit de refroidissement. Le gaz qui s'échappe peut endommager les yeux.
- Avertissement: Ne pas obstruer les grilles de ventilation situées dans le caisson ou la structure. Une ventilation suffisante doit être maintenue en continu.
- Avertissement: Ne pas accélérer le dégivrage à l'aide d'un appareil externe (ex. chauffage rayonnant ou soufflant).
- Avertissement: Ne faire fonctionner aucun appareil électrique (ex. machine à glace) à l'intérieur.
- Avant de le brancher sur le secteur, vérifie minutieusement l'appareil, y compris le cordon d'alimentation, pour tout signe de dommages survenus pendant le transport.
- Examinez régulièrement le cordon pour vous assurer de son parfait état. N'utilisez pas l'appareil si le cordon est endommagé. Pour éviter tout risque d'incendie, ne placez aucun appareil thermoélectrique sur
l'armoire. Ne pas faire fonctionner de bouilloire électrique sur l'appareil afin d'éviter que l'eau bouillante ne se renverse et endommage l'isolation électrique.
- Cet appareil est destiné uniquement à la conservation du vin.
- Ne vous appuyez pas sur l'appareil ou sur les clayettes et ne vous suspendez pas à la porte.
- Protégez l'intérieur de l'armoire à vin contre les flammes ou toute autre source susceptible de provoquer des flammes.
- Débranchez tout la fiche de la prise
- en cas de fonctionnement défectueux,
- avant de dégivrer l'appareil,
- avant de nettoyer l'appareil.
- Cet appare e, ou manquant d'expérience ou de connaissances, sauf si cette personne a été formée à l'utilisation de l'appareil par une personne responsable de sa sécurité, ou est surveillée par celle-ci.
- Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
- Afin de se conformer aux normes de sécurité en vigueur et d'éviter tout risque, la réparation d'appareils électriques, y compris le remplacement d'un cordon d'alimentation, doit être effectuée par un agent qualifié.
- Nous nous réservons le droit d'apporter à cet appareil toute modification technique quelconque.
- Si l'appareil reste longtemps sans être utiliser, nous vous recommandons de laisser la porte ouverte.
- En cas de vente ou cession de l'appareil à un tiers, ou sa remise à un centre de recyclage agréé, il est important de signaler la présence de la matière isolante 'cyclopentane' C5H10 et également du réfrigérant R 600a.

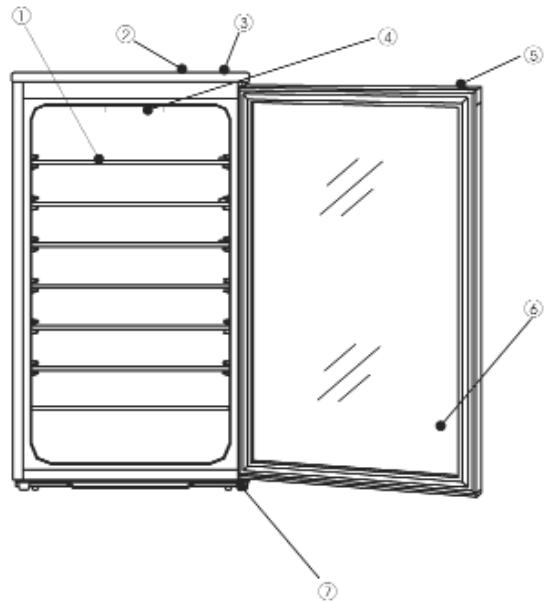

Familiarisez-vous avec votre appareil
- Clayette
- Thermostat
- Partie supérieure
- Eclairage et interrupteur on/off (marche/arrêt)
- Tour de porte
- Porte vitrée
- Pieds réglables
Première utilisation
- Retirez tous les emballages extérieurs et intérieurs.
- Avant de le brancher sur le secteur, vérifie minutieusement l'appareil, y compris le cordon d'alimentation, pour tout signe de dommages survenus pendant le transport.
- Nettoyez l'appareil en suivant les instructions figurant à la rubrique Dégivrage et nettoyage ci-après.
Installation
L'appareil doit être installé dans une pièce sèche et bien aérée. Il doit fonctionner par une température ambiantecomprise entre 16 et 32°C et une humidité relative maximum de 70%. Assurez-vous que la prise reste accessible et peut être retirée de la prise murale à tout moment. Ne pas exposer l'armoire au soleil et ne pas le positionner à proximité d'une source de chaleur quelconque (radiateur, cuisinière etc). Si cela n'est pas possible, mettez en place un dispositif isolant entre la source de chaleur et l'appareil.
Afin d'assurer une ventilation adéquate, maintenez une distance de 50 mm entre la partie arrière de l'appareil et le mur.
Les dénivelés du sol peuvent être rattrapés à l'aide des pieds régibles, assurant ainsi une stabilité parfaite. Le congélateur doit être installé légèrement incliné vers l'arrière, de façon à assurer la fermeture automatique de la porte et éviter la déperdition du froid par une porte laissée entrouverte. Vérifiez cependant que les deux pieds de devant maintiennent l'appareil à niveau.
Ventilation
L'air chauffé, à l'arrêt du congélateur, doit pouvoir circuler librement. Vérifiez qu'aucun objet derrière l'objet n'entrave cette circulation.

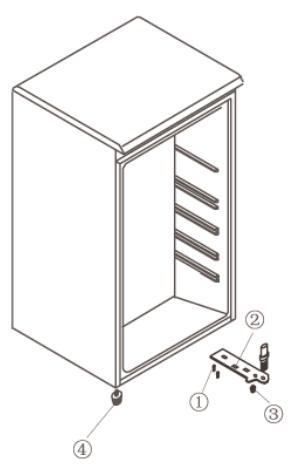

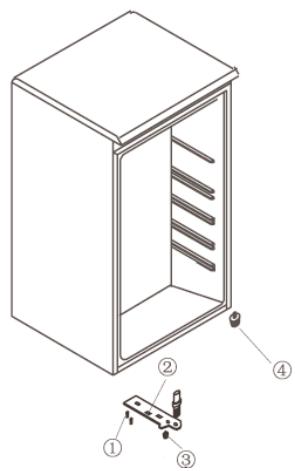

Porte réversible
La porte peut être montée pour une ouverture à droite ou à gauche.
- Dévissez les deux vis (1) et retirez la charnière située au bas de la porte (2).
- Retirez la porte en prenant soin de ne pas l'endommager.
- Dévissez et retirez le pied réglable (4).
- Retirez la goupille (6) et le ressort (5).
- Retirez le capuchon (7) qui recouvre l'emplacement de la charnière et placez-le dans l'emplacement correspondant à droite de la porte.
- Placez le ressort (5) et la goupille (6) dans l'emplacement de la charnière à gauche (schéma II).
- Remontez le pied réglable (4) à droite de l'appareil.
- Remontez la porte. Assurez-vous que la goupille (6) soit correctement insérée dans la rondelle.
- Maintenez la porte en position et replacez la charnière inférieure (2) à gauche de l'appareil. Revissez la charnière à l'aide des deux vis (1).
Réglage de la température et éclairage intérieur
- Avant de brancher l'appareil sur le réseau électrique, laissez reposer l'appareil en position verticale pendant environ 24 heures.
L'appareil se met en marche dès son branchement sur une alimentation électrique. Pour l'activer totalement, veuillez le débrancher de la prise murale.
La température interne de l'armoire s'ajuste grâce au thermostat. Nous recommandons que vous régliez d'abord la température sur NORMAL. Après un certain temps, vérifie la température réelle à l'aide d'un thermomètre et procédez à des ajustements si besoin est. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre pour baisser la température, et dans le sens inverse des aiguilles d'une montre pour l'augmenter.
Pour allumer ou éteindre la lumière à l'intérieur de l'armoire, appuyez sur l'interrupteur On/Off.
Changement de l'ampoule de l'éclairage intérieur
- Débranchez l'appareil de la prise murale.
- Utilisez un tournevis qui convient pour dévisser la vis (5) située derrière le boîtier recouvrant l'ampoule (4).
- Faites glisser le couvercle (4) légèrement vers l'arrête puis retirez-le.
- Retirez l'ampoule défectueuse (1) et remplacez-la par une nouvelle ampoule 10W (max. 15W).
- Refaites glisser le couvercle (4) dans sa position initiale, revissez la vis (5) et resserrez-la.
Conservation du vin
- La température à l'intérieur de l'armoire dépend largement de facteurs tels que la température ambience de la pièce, la façon dont les bouteilles sont rangées et leur nombre.
- Au début de la mise en marche, réglez le thermostat sur la position NORMAL. Si la température devient trop BASSE, tournez le bouton du thermostat dans le sens inverse des aiguilles d'une montre (vers Min) ; si au contraire la température n'est pas assez froide, tournez le bouton dans le sens des aiguilles d'une montre (vers Max).
- Prenez en compte le fait que l'air ne circule pas de la même façon dans toute l'armoire. La température varie d'une zone à l'autre à l'intérieur de l'appareil.
- La partie BASSE de l'armoire est la partie la plus froide et c'est là qu'il conviendra de stocker les vins qui ont besoin d'être davantage réfrigérés, tels que les vins blancs.
La partie haute de l'armoire est plus chaude et c'est là qu'il conviendra de stocker les vins qui ont moins besoin d'être réfrigérés, comme les vins rouges.
- Assurez-vous que la porte est fermée correctement et que les bouteilles ne font pas obstruction au joint d'étanchéité.
Dégivrage et nettoyage
Le vaporisateur intégré est hermétiquement encastré dans de la mousse dans la partie arrière de l'appareil et vous noterez peut-être une accumulation de glace à l'arête de l'appareil. Cette couche de glace se dégivre lorsque le compresseur est à l'arrêt. L'eau de dégivrage est alors évacuée par un système de tuyaux et se vide dans un bac situé sous le compresseur et prévu à cet effet, dans lequel elle s'évaporera. Vous n'avez donc pas besoin
de dégivrer votre appareil, mais simplement de le nettoyer.
- Pour permettre à l'eau de dégivrage de s'évacuer correctement, assurez toujours que le tuyau d'évacuation et son embouchure dans l'armoire ne sont pas bouchés.
Nettoyage de l'appareil et périodes de non utilisation
- Débranchez l'appareil de la prise murale.
- Retirez les bouteilles de l'armoire. Laissez la porte entrouverte.
Afin d'éviter toute odeur déplaisante à l'intérieur de l'armoire, nettoyez environ tous les deux mois. Vous pouvez nettoyer les surfaces internes et extérieures ainsi que le canal d'irrigation avec un linge humide. Vous pouvez utiliser du detergent doux si nécessaire. Essuyez soigneusement l'appareil avec un linge sec.
La partie représentée sur le diagramme à droite sert à recueillir les liquides qui pourraient s'accumuler à l'intérieur de l'armoire. L'intérieur doit être gardé sec afin d'éviter la déterioration du joint d'étanchéité. Essuyez le liquide présent dans le bac.
Lors du nettoyage, prenez soin de ne pas endommager ni casser la plaque signalétique à l'intérieur.
Tout dépôt de poussière autour des grilles de ventilation à l'extérieur de l'appareil doit être retiré régulièrement à l'aide d'une Brosse adaptée ou d'un aspirateur. L'accumulation de poussière augmente la consommation en électricité de l'appareil.
L'arrière de l'appareil doit être nettoyé au moins une fois par an, à l'aide d'une brosse souple ou d'un aspirateur.
Remarque: N'utilisez aucun outil abrasif ni produit à base d'alcool, ni produit de nettoyage surpuissant. Pour le dégivrage et le nettoyage de l'intérieur de l'armoire, n'utilisez aucun appareil électrique, tel qu'un nettoyeur à vapeur.
Dépistage des pannes
Lors de la mise en marche, certains sons sont audibles. Ces sons sont dus:
- au moteur électrique du bloc compresseur; lors de la mise en route du compresseur, le niveau sonore resté élevé pendant un certain temps.
- au flux de réfrigérant dans le circuit de refroidissement.
Il est possible que les côts de l'appareil deviennent chauds au toucher. Cette chaleur est due à la dissipation de chaleur générale à l'intérieur de l'armoire.
Le tableau suivant présente les pannes possibles, leurs causes et solutions. En cas de problème de fonctionnement, vérifie d'abord si la solution figure dans ce tableau. Si le problème persiste, débranchez l'appareil du secteur, puis appelez notre Service Clientèle.
| Problème | Cause possible et solution |
| L'appareil ne fonctionne pas. | - Vérifiez que le cable est branché correctement- Vérifiez que la prise murale est alimentée (fusione endommagé, coupure électrique)- Le bouton du thermostat est positionné sur OFF. |
| Bruits anormaux pendant le fonctionnement. | Vérifiez que l'appareil est bien installé (ex. sur un sol irrégulier), soit il y a contact entre le système de refroidissement à l'arrière et le cordon d'alimentation, le mur, ou un autre object ou surface quelconque. Vérifiez que toutes les consignes d'installation de ce manuel ont été respectées. |
| Lors de l'ouverture de la porte, le joint en caoutchouc sort de sa rainure. | Le joint doit être remis en place en,enfantant la face intérieure du joint. Si le joint montre des traces de graisse, nettoyez soigneusement le joint et la porte à l'eau tiède additionné d'un détergent doux.Séchez complètement la porte et le joint avant de remettre celui-ci en position. |
| Accumulation d'eau à l'intérieur de l'appareil. | Vérifiez que le tuyau d'évacuation de l'eau n'est pas bouché. Retirez les débris qui font obstruction et nettoyez le tuyau. |
| La température à l'intérieur de l'armoire est trop froide. | Vérifiez le réglage de la température. Elle est peut être trop BASSE. |
| La température à l'intérieur de l'armoire n'est pas assez froide. | - Vérifiez que la température est réglée sur NORMAL.- La température ambiente de la piece a peut être besoin d'être ajustée.- La porte de l'armoire a pu être ouverte trop souvent ou laissée entrouverte.- La porte n'est pas fermée correctement.- Le joint d'étanchéité de la porte n'est pas à sa place.- Il n'y pas assez d'espace entre l'arrière de l'appareil et le mur. |
| De la condensation s'accumule sur les parois extérieures. | - Un taux élevé d'humidité dans l'air ambiant de la piece provoque la condensation. Essuyez simplement les parois. |
Transport
L'appareil doit être transporté en position verticale uniquement.
Ne pas le pencher de plus de. Protégez l'appareil contre les chocs et vibrations et vérifiez qu'il ne rouge pas pendant le voyage.
Mise au rebut
Cet appareil est fabriqué à partir de matières recyclées. APRÈS avoir retiré la fiche de la prise murale, rendez l'appareil inutilisable en coupant le cordon d'alimentation. Apportez-le ensuite à un centre de collecte, conformément à la réglementation locale.
en vigueur. Le réfrigérant et le produit chimique contenu dans la mousse isolante doivent être traités par un service compétent agréé. Prenez soin de ne pas endommager le circuit de refroidissement avant de remettre l'appareil aux services compétents.
Garantie
Cet apparéil est garanti par le fabricantpendant une durée de deux ans à partir de la date d'achat, contre tous défauts de matière et vices de fabrication. Au cours de cette période, toute piece défectueuse sera remplaçée gratuitement. Cette garantie ne couvre pas l'usure normale de l' apparéil, les pieces cassables telles que du verre, des ampoules, etc., ni les déteriorations provoquées par une mauvaise utilisation et le non-respect du mode d'emploi. Aucune garantie ne sera due si l' apparéil a fait l'objet d'une intervention à titre de réparation ou d'entretien par des personnes non-agréées par nous-mêmes. Cette garantie n'affecte pas les droits légaux des consommateurs sous les lois nationales applicables en vigueur, ni les droits du consommateur face au revendeur résultat du contrat de vente/d'achat. Si vous apparéil ne fonctionne plus normalement, veuillez l'adresser, sous emballage solide, à une de nos stations de service après-venture agréées, muni de votre nom et adresse. Si vouseturnnez voserappareil pendant la période de garantie, n'oubliez pas de joindre à VOYRA preuve de garantie (ticket de caisse, facture etc.) certifiée par le vendeur.

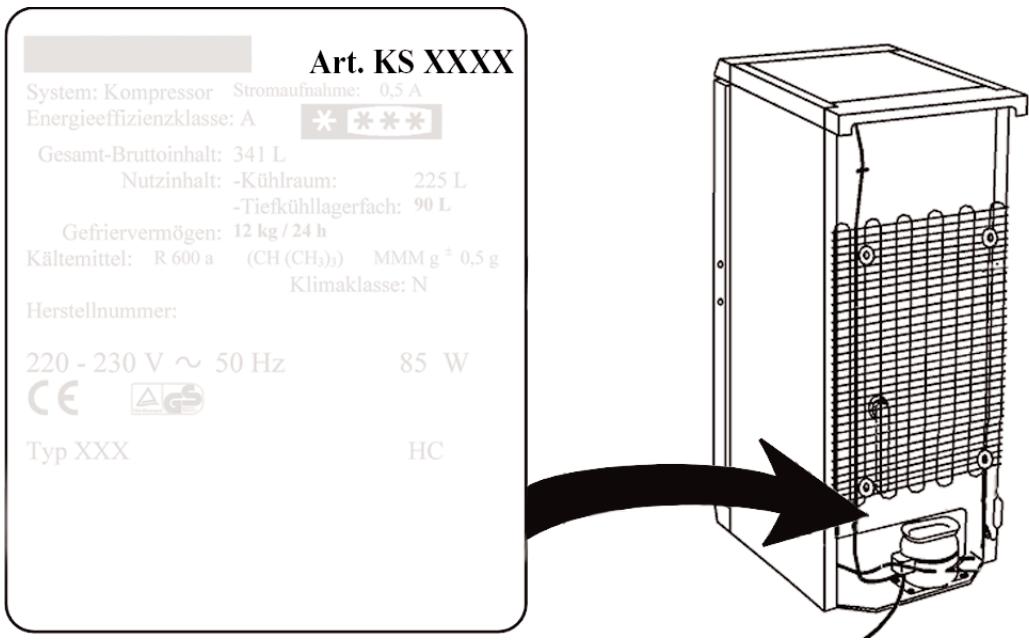

Si une réparation de l'appareil s'avère nécessaire, veuilles contacter notre Service Clientèle, en leur fournissant un résumé détaillé du début et le numéro d'article KS... figurant sur la plaque signalétique de l'appareil (voir schéma). Ces informations nous permettront deTRAITER VOYRE DE MANIÈRE EFFICACE.
Veuillez contacter notre Service Clientèle en cas de problème ou de mauvais fonctionnement de l'appareil. Vous trouvez l'adresse de ce service dans l'annexe de ce manuel.
Caractéristiques techniques
| Art.-No. | KS 9883 |
| Type d'appareil | Congélateur |
| Consommation en énergie:
kWh/24 h (Réglage de la température: 13°C; température ambiente: 25°C)
kWh/ an Réglage de la température: 13°C; température ambiente: 25°C) | 0,70
256 |
| La consommation réelle dépend de l'usage quotidien et l'emplacement de l'appareil |
| Capacité de l'armoire (litres), l | 110 |
| Classe climatique | N |
| Plage de température ambiente, °C | 16 - 32 |
| Dimensions (en mm) | 865 x 505 x 495 |
| Poids, kg | 34 |
| Alimentation | Voir plaque signalétique |
| Mousse isolante | C5H10 |
