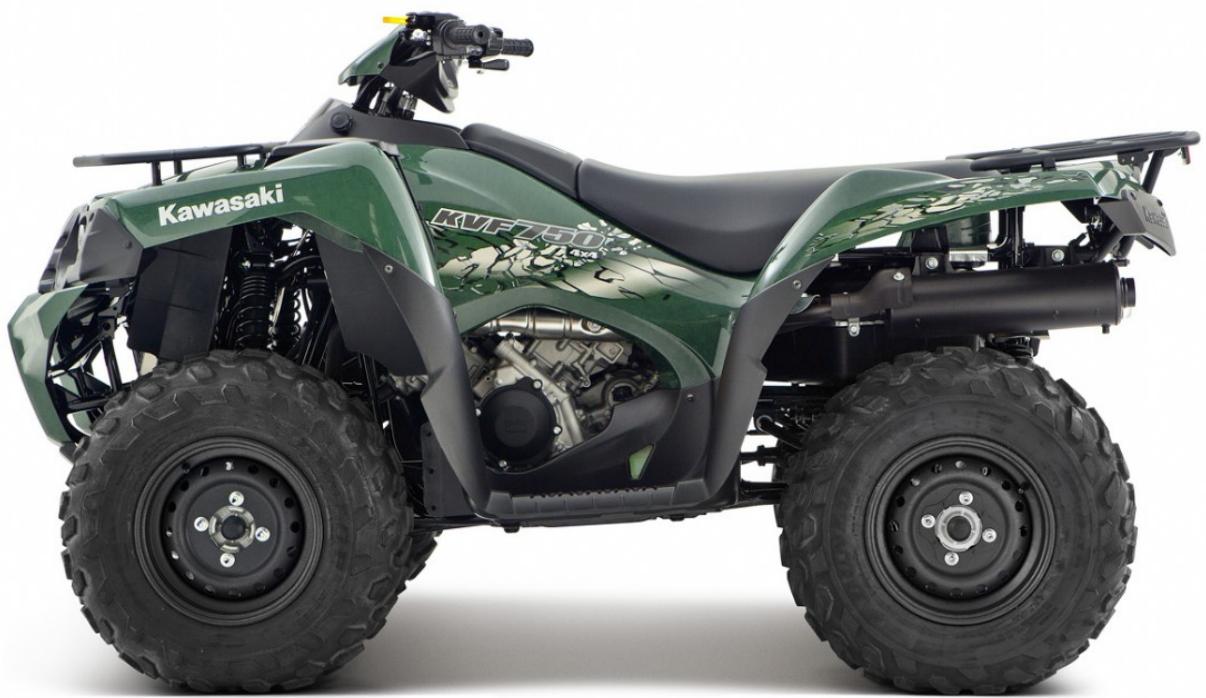

KVF 750 4X4 - Véhicule tout-terrain (ATV) KAWASAKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Véhicule tout-terrain (ATV)
Marque	Kawasaki
Modèle	KVF 750 4X4
Moteur	4-temps bicylindre en V à 90°, refroidissement liquide, 749 cm³
Alésage x course	85 x 66 mm
Taux de compression	8.8:1
Distribution	SOHC, 4 soupapes par cylindre
Alimentation	Injection essence, 2 x Mikuni Ø36 mm
Allumage	Batterie et bobine (transistorisé)
Démarrage	Électrique
Puissance max	37,1 kW (50,4 ch) à 6 500 tr/min
Couple max	59,4 N·m à 4 500 tr/min
Transmission	CVT à double gamme avec marche arrière
Transmission finale	2WD / 4WD, arbre
Cadre	Double berceau en acier tubulaire haute résistance
Suspension avant	Double triangle avec deux amortisseurs, débattement 171 mm
Suspension arrière	Double triangle avec deux amortisseurs, débattement 200 mm
Freins avant	Double disque 200 mm, étriers à deux pistons
Freins arrière	Système multidisque étanche
Pneus avant	AT 25 x 8-12
Pneus arrière	AT 25 x 10-12
Dimensions (L x l x H)	2 195 x 1 166 x 1 233 mm
Empattement	1 284 mm
Garde au sol	247 mm
Capacité réservoir	19 litres
Poids à sec	275 kg
Poids en ordre de marche	297 kg

FOIRE AUX QUESTIONS - KVF 750 4X4 KAWASAKI

Quel type d'huile moteur utiliser pour le KVF 750 4X4 ?

Utilisez une huile moteur 4-temps de viscosité SAE 10W-40 ou 10W-50, conforme à la norme API SJ ou supérieure. Consultez la notice pour les quantités exactes.

Comment activer le mode 4 roues motrices (4WD) ?

Le sélecteur 2WD/4WD se trouve sur le guidon. En mode 4WD, les deux roues avant sont entraînées pour améliorer la traction en terrain difficile.

Quelle est la pression de pneus recommandée ?

La pression recommandée est généralement de 0,3 à 0,5 bar (4-7 psi) pour les pneus avant et arrière. Adaptez selon la charge et le terrain.

À quelle fréquence faut-il vidanger l'huile moteur ?

La vidange est conseillée toutes les 100 heures ou après chaque saison d'utilisation intensive. Référez-vous au manuel pour le calendrier précis.

Comment entretenir la transmission CVT ?

Le système CVT nécessite une inspection régulière de la courroie et des poulies. Nettoyez le compartiment et vérifiez l'usure tous les 50 heures d'utilisation.

Quel type de carburant utiliser ?

Utilisez de l'essence sans plomb avec un indice d'octane d'au moins 91 (ROZ). Évitez l'essence contenant plus de 10% d'éthanol.

Comment nettoyer le filtre à air ?

Retirez le filtre à air et nettoyez-le avec un solvant non inflammable. Laissez sécher complètement avant de le réimprégner d'huile pour filtre à air. Remplacez tous les 50 heures ou plus souvent en conditions poussiéreuses.

Quelle est la capacité de remorquage du KVF 750 ?

La capacité de remorquage maximale est de 600 kg (charge freinée). Veillez à utiliser une boule d'attelage adaptée et à ne pas dépasser cette limite.

Comment vérifier le niveau de liquide de refroidissement ?

Avec le moteur froid, regardez le réservoir de débordement : le niveau doit se situer entre les repères MIN et MAX. Utilisez un liquide de refroidissement à base d'éthylène glycol.

Quels équipements de sécurité sont recommandés ?

Portez toujours un casque homologué, des gants, des lunettes de protection, des bottes hautes et un vêtement adapté. Utilisez le coupe-circuit d'arrêt d'urgence.

MODE D'EMPLOI KVF 750 4X4 KAWASAKI

KVF750 4x4 / 2011

FAST, AGILE DEPENDABLE AND TOUGH!

Designed for demanding applications, this outstanding ATV has a smooth power delivery for rapid acceleration with massive torque to pull a heavy load up a long, demanding incline with ease. This is matched to compact dimensions and light steering for brilliant manoeuvrability.

£ 7,299

Prices are exclusive of VAT

Woodsman Green

Dark Royal Red

Powerful engine

11MY_KVF750_GRN_brakes

IRS and double wishbone suspension

11MY_KVF750_GRN_2WD-4WD

11MY_KVF750_GRN_instrument

New bumper design

More features

Polished rims

Sealed storage

Dual-rate springs

Throttle

Stronger axle boots

11MY_KVF750_GRN_airc leaner

Engine

Engine type	Liquid-cooled, 4-stroke 90oV-twin
Displacement	749 cm3
Bore x stroke	85 x 66 mm
Compression ratio	8.8:1
Valve/Induction system	SOHC, 4 valves per cylinder
Fuel system	Fuel injection:φ36 mm x 2(Mikuni)
Ignition	Battery & Coil (Transistorise ignition)
Starting	Electric

Performance

Maximum power	37.1 kW (50.4 PS) / 6,500 rpm
Maximum torque	59.4 N·m / 4,500 rpm

Transmission

Transmission	Dual range CVT with reverse
Final Drive	2WD / 4WD, shaft

Frame

Frame type	Double cradle, high-tensile tubular steel
Wheel travel, front	171 mm
Wheel travel, rear	200 mm
Tyre, front	AT 25 x 8-12
Tyre, rear	AT 25 x 10-12

Suspension

Suspension, front	Double wishbone with twin shock absorbers
Suspension, rear	Double wishbone with double shock absorbers

Brakes

Brakes, front	Dual 200 mm discs with twin piston calipers
Brakes, rear	Sealed multi-plate system

Dimensions

Dimensions (L x W x H)	2,195 mm x 1,166 mm x 1,233 mm
Wheelbase	1,284 mm
Ground Clearance	247 mm
Fuel capacity	19 litres
Dry weight	275 kg
Curb Mass	297 kg
