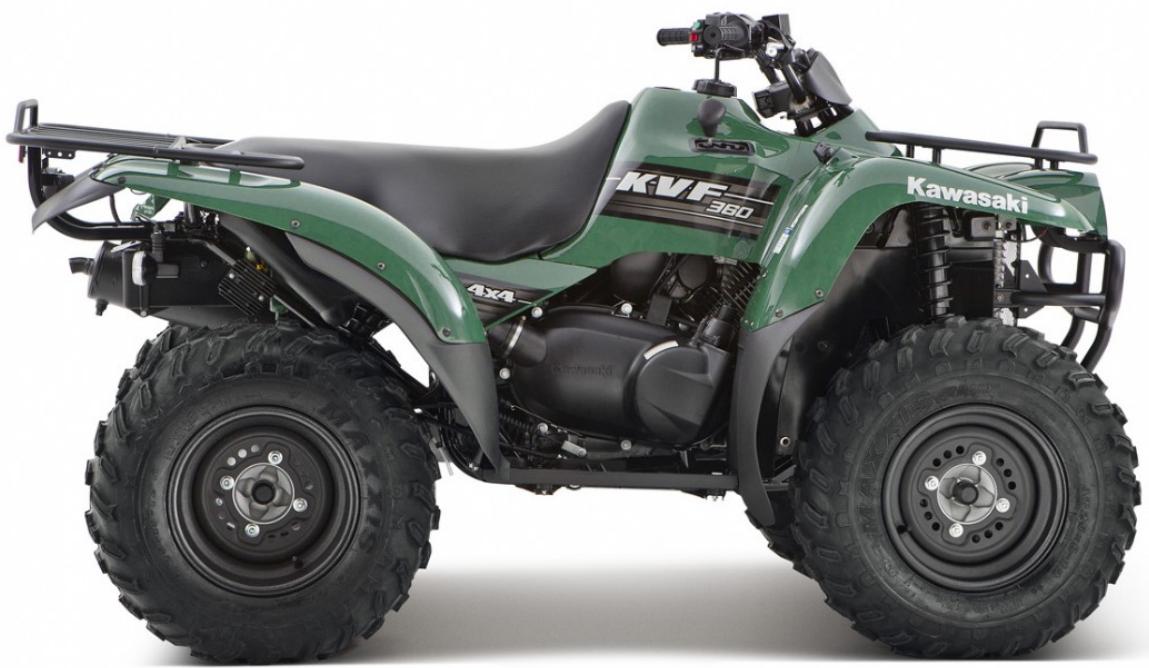

KVF 360 4X4 - Véhicule tout-terrain (ATV) KAWASAKI - Notice d'utilisation et mode d'emploi gratuit

Marque	KAWASAKI
Modèle	KVF 360 4X4
Type de produit	Véhicule tout-terrain (ATV)
Dimensions (L x l x H)	2 065 x 1 205 x 1 175 mm
Garde au sol	250 mm (centre) / 195 mm (pont arrière)
Capacité du réservoir	13,5 litres
Poids à sec	274,5 kg
Poids en ordre de marche	291 kg
Type de moteur	4 temps, monocylindre, refroidi par air
Cylindrée	362 cm³
Alimentation en carburant	Carburateur Keihin CVK34
Transmission	CVT avec marche arrière, sélectionnable 4WD/2WD
Suspension avant	Jambe de force MacPherson
Suspension arrière	Bras oscillant avec amortisseur unique
Débattement avant	170 mm
Débattement arrière	180 mm
Freins avant	Disques de 166 mm, étriers simple piston
Freins arrière	Système multi-disques scellé
Pneus avant	AT 25 x 8-12 (tubeless)
Pneus arrière	AT 25 x 10-12 (tubeless)
Puissance maximale	15,7 kW (21,4 ch) à 7 000 tr/min
Couple maximal	26,1 N·m à 4 500 tr/min
Allumage	CDI numérique à courant continu
Démarrage	Électrique avec lanceur auxiliaire à rappel

FOIRE AUX QUESTIONS - KVF 360 4X4 KAWASAKI

Quel type d'huile moteur utiliser ?

Utilisez une huile 4 temps de viscosité SAE 10W-40 ou 10W-50 adaptée à la température ambiante. Consultez la notice pour les spécifications exactes.

Comment passer du mode 2WD au mode 4WD ?

Utilisez le sélecteur situé sur le tableau de bord. Le véhicule doit être à l'arrêt et le moteur au ralenti pour effectuer la commutation.

Quelle est la capacité du réservoir de carburant ?

La capacité du réservoir est de 13,5 litres.

Comment vérifier le niveau d'huile moteur ?

Faites chauffer le moteur, placez le véhicule à niveau, puis vérifiez à l'aide de la jauge. Le niveau doit se situer entre les repères mini et maxi.

Quelle pression de pneus recommander ?

La pression recommandée est de 0,5 bar pour les pneus avant et 0,7 bar pour les pneus arrière. Adaptez en fonction de la charge.

Comment démarrer le moteur ?

Serrez le frein de stationnement, mettez le contact, placez la transmission au point mort, puis actionnez le démarreur électrique. Un lanceur auxiliaire à rappel est disponible en cas de panne.

Quelle est la puissance du moteur ?

La puissance maximale est de 15,7 kW (21,4 ch) à 7 000 tr/min.

Comment entretenir le filtre à air ?

Nettoyez le filtre à air en mousse avec un nettoyant spécifique, puis huilez-le légèrement. Remplacez-le tous les 50 heures d'utilisation ou selon la notice.

Où se trouve le numéro de série ?

Le numéro de série est gravé sur le cadre, côté gauche, près de la colonne de direction.

Comment régler la suspension arrière ?

La précharge de l'amortisseur arrière peut être ajustée via le collier de réglage. Tournez-le dans le sens horaire pour augmenter la précharge, et inversement. Consultez la notice pour les valeurs recommandées.

MODE D'EMPLOI KVF 360 4X4 KAWASAKI

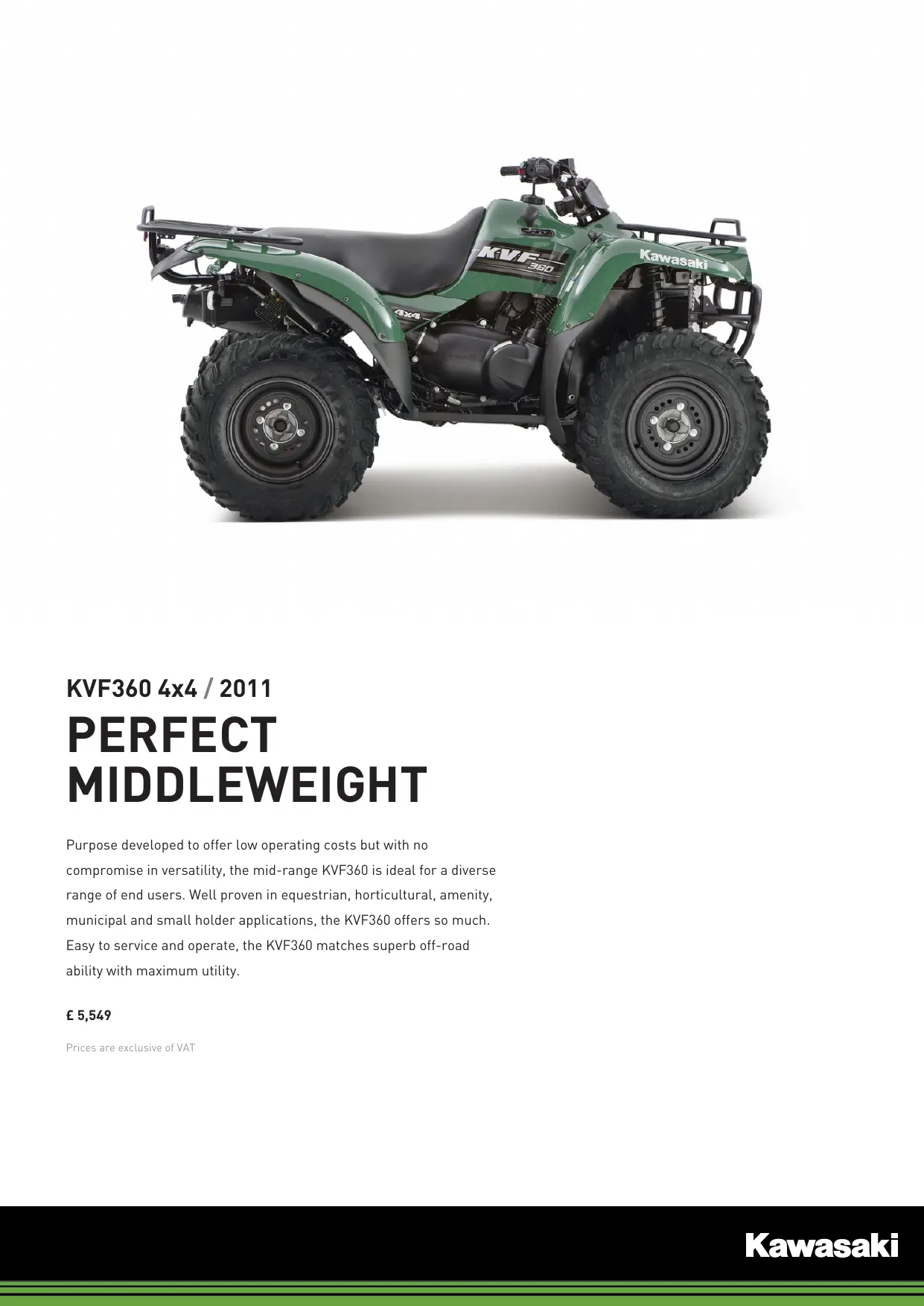

KVF360 4x4 / 2011

PERFECT MIDDLEWEIGHT

Purpose developed to offer low operating costs but with no compromise in versatility, the mid-range KVF360 is ideal for a diverse range of end users. Well proven in equestrian, horticultural, amenity, municipal and small holder applications, the KVF360 offers so much. Easy to service and operate, the KVF360 matches superb off-road ability with maximum utility.

£ 5,549

Prices are exclusive of VAT

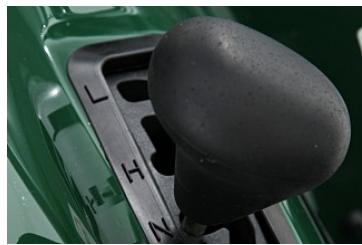

11MY_KVF360_GRN_2WD-4WD

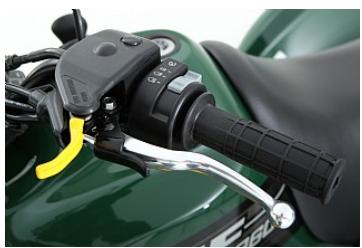

11MY_KVF360_GRN_handlever

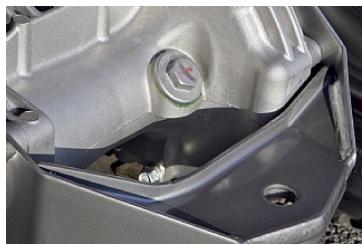

Sealed rear brake

11MY_KVF360_GRN_brakelever

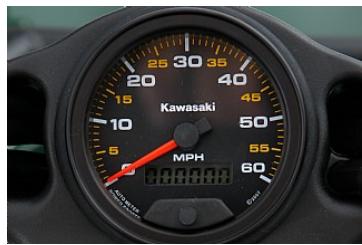

Instrument panel

Hitch bracket

More features

Swingarm

Engine

Engine type	362 cm3, air-cooled, 4-stroke
	single
Bore x stroke	80 x 72 mm
Compression ratio	8.3:1
Valve/Induction system	SOHC, 2-valve cylinder-head
Fuel system	Carburetor: Keihin CVK34
Ignition	Digital DC-CDI
Starting	Electric starter with auxiliary
	recoil

Transmission

Transmission	CVT with reverse
Final Drive	Gear Shaft (Selectable 4WD/2WD)

Frame

Wheel travel, front	170 mm
Wheel travel, rear	180 mm
Tyre, front	AT 25 x 8-12 (tubeless)
Tyre, rear	AT 25 x 10-12 (tubeless)

Suspension

Suspension, front	MacPherson strut
Suspension, rear	Swingarm with single shock absorber

Brakes

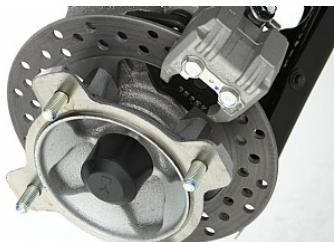

Brakes, front	166 mm discs with single piston calipers
Brakes, rear	Sealed multiplate system

Dimensions

Dimensions (L x W x H)	2,065 x 1,205 x 1,175 mm
Ground Clearance	250 / 195 mm (centre of chassis / rear final drive)
Fuel capacity	13.5 litres
Dry weight	274.5 kg
Curb Mass	291 kg

Performance

Maximum power	15,7 kW [21.4 PS]/7,000 rpm
Maximum torque	26.1 N·m /4,500 rpm
