WIRELESS RADIO TRANSMITTER SYSTEM MD 81209 - Système de transmission audio sans fil MEDION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de transmission audio sans fil
Marque	MEDION
Modèle	MD 81209
Alimentation émetteur	Adaptateur secteur 12 V, 200 mA
Alimentation récepteur	Adaptateur secteur 9 V, 400 mA
Fréquence de transmission	2,4 GHz (4 canaux : A/B/C/D)
Portée extérieure	Jusqu'à 100 m
Portée intérieure	Jusqu'à 30 m
Fréquence de retour télécommande	433 MHz
Connecteurs émetteur	2 entrées Mini-DIN AV, 1 sortie Mini-DIN AV, 1 entrée IR EXT, 1 entrée DC 12 V
Connecteurs récepteur	1 sortie Mini-DIN AV EXTEND, 1 entrée DC 9 V
Contenu du coffret	Émetteur, récepteur, 2 adaptateurs secteur, 2 câbles Péritel-mini DIN, 1 câble d'extension IR, 1 adaptateur audio 3,5 mm, 2 adaptateurs Péritel
Fonction principale	Transmission sans fil de signaux audio/vidéo d'une source vers un téléviseur ou amplificateur
Commande à distance	Possibilité de contrôler la source via le récepteur grâce au câble IR
Utilisation avec ordinateur	Possible pour retransmettre l'affichage sur un téléviseur
Sélection de source	2 sources commutable via interrupteur SOURCE 1/2
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas ouvrir ni réparer soi-même ; débrancher en cas de dommage ; protéger de l'humidité
Élimination	Ne pas jeter avec les ordures ménagères ; se renseigner en mairie
Certification	Conforme à la directive 1999/5/CE

FOIRE AUX QUESTIONS - WIRELESS RADIO TRANSMITTER SYSTEM MD 81209 MEDION

Comment brancher l'émetteur à une source audio-vidéo ?

Si la source possède une prise Péritel, utilisez le câble mini DIN-Péritel fourni. Sinon, utilisez le câble mini DIN-AV-Cinch en branchant les fiches jaune (vidéo), rouge (audio droite) et blanche (audio gauche) sur les sorties correspondantes.

Comment sélectionner le canal de transmission ?

L'interrupteur de sélection de canal situé sous l'émetteur et le récepteur permet de choisir parmi les canaux A, B, C ou D. Réglez les deux appareils sur le même canal pour une transmission optimale.

Que faire si aucune transmission audio-vidéo n'a lieu ?

Vérifiez que les adaptateurs secteur sont branchés et que les interrupteurs marche/arrêt sont sur ON. Assurez-vous que les canaux de l'émetteur et du récepteur correspondent. Vérifiez également que la source est allumée et que les câbles sont correctement connectés.

Comment améliorer la qualité de réception ?

Réorientez les antennes de l'émetteur et du récepteur l'une vers l'autre. Essayez de modifier légèrement leur position. Si des interférences persistent, changez de canal à l'aide de l'interrupteur A/B/C/D.

Comment utiliser la télécommande de la source à distance ?

Branchez le câble d'extension infrarouge sur la prise IR EXT de l'émetteur. Collez les diodes IR du câble à environ 1 cm du récepteur IR de la source. Les signaux de la télécommande seront alors retransmis par radiofréquence.

Peut-on brancher plusieurs appareils sur l'émetteur ?

Oui, l'émetteur dispose de deux entrées AV IN 1 et AV IN 2. Vous pouvez ainsi connecter deux sources (ex : récepteur satellite et lecteur DVD) et les sélectionner via l'interrupteur SOURCE 1/2.

Comment brancher le système sur un ordinateur ?

Utilisez un câble mini DIN-AV-Cinch pour relier la sortie vidéo de l'ordinateur (prise jaune) à l'entrée AV IN 1 de l'émetteur. Pour l'audio, utilisez l'adaptateur 3,5 mm si nécessaire. Consultez le mode d'emploi de votre carte graphique pour activer la sortie vidéo.

Quelle est la portée du système ?

En extérieur, la portée peut atteindre 100 mètres en champ libre. À l'intérieur, elle est d'environ 30 mètres, mais peut être réduite par les murs et autres obstacles.

Comment entretenir les appareils ?

Nettoyez l'émetteur et le récepteur avec un chiffon doux et sec. N'utilisez jamais de produits d'entretien agressifs ou de vaporisateurs directs. Évitez l'humidité et la chaleur excessive.

Que faire si la télécommande ne fonctionne pas ?

Visez directement le récepteur avec la télécommande. Vérifiez que les diodes infrarouges du câble d'extension sont bien placées à 1 cm du récepteur IR de la source. Assurez-vous également que les piles de la télécommande sont chargées.

MODE D'EMPLOI WIRELESS RADIO TRANSMITTER SYSTEM MD 81209 MEDION

Consignes de sécurité 4

Legende 9

Contenu 10

Branchement de l'émetteur 12

Branchement avec prise Péritel 12

Branchement sans prise Péritel 12

Câble d'extension infrarouge (pour les

télécommandes) 14

Branchement de l'adaptateur secteur 17

Sélection du canal 17

Installation 17

Branchement de l'émetteur sur un

ordinateur 18

Branchement du récepteur 22

Branchement au moyen d'un câble DIN-AV-Cinch..... 22

Branchement par le biais de l'adaptateur Péritel 22

Branchement intermédiaire d'un appareil 23

Branchement de l'adaptateur secteur 23

Sélection du canal 24

Sélection de la source 24

Installation 24

Réglage des canaux 25

Nettoyage et recyclage 26

En cas de problèmes 27

Données techniques 28

Informations relatives à la conformité...29

Consignes de sécurité

Lisez attentivement les consignes de sécurité avant de mettre les appareils en marche et tenez compte des mises en garde figurant dans le mode d'emploi. Ayez toujours le mode d'emploi à portée de main.

Lorsque vous vendez ou donnez les appareils, pensez à remettre également ce mode d'emploi.

Conditions d'installation

• Protégez les appareils de l'humidité et de la chaleur.
• Évitez de placer les appareils dans des endroits où l'aération est insuffisante (par exemple entre des étagères ou dans des endroits où des rideaux ou des meubles couvrent les orifices de ventilation).
• Faites en sorte qu'aucun corps étranger ou liquide ne puisse pénétrer dans les appareils. N'exposez pas les appareils à des égouttements ou des projections d'eau.
• Ne posez aucune source de flammes nues (bougies allumées, par exemple) sur les appareils ou à proximité immédiate.
• Les pieds en caoutchouc des appareils peuvent réagir au contact des surfaces des meubles et provoquer des décolorations. Placez les appareils sur une surface appropriée.

Raccordement au secteur

Ne jamais laisser un enfant utiliser sans surveillance un appareil électrique.

• Raccordez l'adaptateur secteur uniquement à une prise secteur 230V 50Hz facile d'accès.

• Utilisez uniquement les adaptateurs secteur fournis.
• N'essayez jamais de brancher les adaptateurs secteur à d'autres prises, car cela pourrait causer des dommages.
• Il est fortement déconseilé d'utiliser un bloc d'alimentation endommagé. Remplacez-le par un bloc d'alimentation similaire.

Problèmes

• Si l'adaptateur secteur, le câble d'alimentation ou l'appareil est endommagé, débranchez immédiatement l'adaptateur secteur de la prise de courant.
• N'essayez en aucun cas d'ouvrir et/ou de réparer vous-même les appareils.
• Adressez-vous à notre centre de service après-vente ou à un autre centre de réparation compétent.

Santé

• Dans l'état actuel des recherches et de la technique, tout danger pour la santé est exclu étant donné la faible puissance d'émission des appareils.

A PROPOS de cet appareil

Votre système de transmission sans fil transmet des signaux sans fil à partir d'une source audio-video jusqu'à un appareil audio-video.

D'habitude, l'appareil transmet les signaux radioélectriques d'une source à antenne (par exemple un récepteur satellite) vers un autre appareil sans antenne (par exemple un autre téléviseur dans la maison) afin de pouvoir utiliser l'antenne du premier appareil pour le second.

Vous pouvez utiliser la télécommande de la source pour contrôler cette dernière au travers du récepteur. Notre système peut émettre sur des distances pouvant aller jusqu'à 100 m en extérieur et 30 m à l'intérieur.

En outre, il est même possible de brancher le système de transmission sans fil sur un

ordinateur et de transmettre ainsi des présentations numériques sur un téléviseur.

Émetteurs et récepteurs possibles

Une des applications typiques consiste, par exemple, à retransmettre la source que reçoit un récepteur satellite sur un autre téléviseur de la maison. Autres sources audio-vidéo : graveur DVD, magnétoscope, téléviseur, décodeur (par ex. Canal Plus) ou même carte PC. L'appareil branché sur le récepteur peut être un téléviseur ou un amplificateur, par exemple.

Attribution de l'émetteur et du récepteur

L'émetteur du système de transmission sans fil se branche sur une source audio-video, le récepteur par exemple sur un télévisieur ou un magnétoscope. On branche les trois signaux vidéo, audio gauche et audio droite sur le système à l'aide d'un câble Cinch AV à trois fils ou d'un adaptateur Peritel.

Commande à distance de la source audio-vidéo

Vous pouvez utiliser la télécommande de la source audio-video pour contrôler ces appareils situés près du récepteur. Les signaux de la télécommande (infrarouges) sont convertis en signaux radioélectriques puis retransmis. L'émetteur convertit à son tour les signaux radioélectriques en un signal infrarouge. Les deux émetteurs du câble d'extension infrarouge retransmettent alors ces signaux aux appareils correspondants.

Péritel ou cinch

Si la source audio-vidéo possède une prise Péritel, utilisez l'adaptateur Péritel pour l'émetteur. Si l'appareil branché sur le récepteur possède une prise Péritel, utilisez l'adaptateur Péritel pour le récepteur.

Si l'appareil branché sur le récepteur ne possède pas de prise Péritel, utilisez un des trois fils du câble Cinch.

Si la source audio-video possède une sortie audio de 3,5 mm, utilisez l'adaptateur audio fourni.

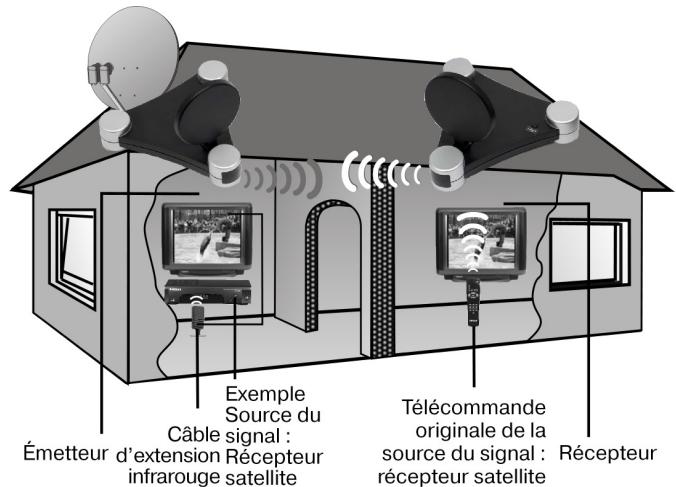

Portées

Les signaux audio et video sont transmis sur une fréquence de 2,4 GHz. Sur un champ libre, la portée est d'environ 100 m, dans unBATIMENT, elle est de 30m. La portée peut se trouver réduite en fonction de l'environnement.

Exemple d'application

Illustrations sur la page dépliante.

Émetteur

1. Entre mini DIN « AV IN 1 »
2. Entrée mini DIN « AV IN 2 »
3. Entrée DC 12V = -200mA 4. Sortie mini DIN AV OUT
4. Interrupteur source 1/2 (maintenir enfoncé 10 secondes environ)
5. Entrée pour l'émetteur infrarouge IR EXT.
6. Antenne émettrice audio-video
7. Voyant marche/arrêt
8. Interrupteur marche/arrêt (ON/OFF)
9. Interrupteur de sélection de canal A/B/C/D

Récepteur

1. Sortie mini DIN AV EXTEND 2. Entrée DC 9V = -400mA 3. Antenne réceptrice audio-video 4. Voyant marche/arrêt/émetteur infrarouge

1. Interrupteur source 1/2 (maintenir enfoncé 10 secondes environ)
2. Interrupteur marche/arrêt (ON/OFF)
3. Interrupteur de sélection de canal A/B/C/D

Le déballage une fois terminé, vérifie que les éléments suivants vous ont bien été livrés :

Émetteur :

Émetteur - Adaptateur secteur pour l'émetteur, 12 V --- 200 mA

Accessoires :

• 1 câble d'extension infrarouge avec deux émetteurs infrarouges externes

• 1x adaptateur Péritel pour l'émetteur « Transmitter »

• 1x câble Péritel-mini DIN pour l'entrée A/V

• 1x cable Péritel-mini DIN pour la sortie A/V

• 1x adaptateur audio 3,5 mm pour connecteur jack Cinch

• Récepteur
• 1x adaptateur secteur pour le récepteur, 9V = -400mA

Accessoires :

1x adaptateur péritel pour le récepteur « Receiver »

Votre système de transmission sans fil se trouve dans un emballage de protection afin d'éviter qu'il ne s'abîme au cours du transport. Les emballages sont des matières premières et peuvent être recyclées ou réintégrées dans le circuit des matières premières.

Branchement de l'émetteur

Il faut brancher une source audio-vidéo (source 1) sur l'émetteur. Il peut s'agir d'un des appareils suivants : récepteur satellite, magnétoscope, lecteur DVD, téléviseur ou carte graphique (voir plus bas).

Branchement avec prise péritel

Si la source audio-vidéo possède une prise Péritel, branchez le câble mini DIN-Péritel fourni pour l'entrée A/V sur la sortie Péritel de cet appareil et sur l'entrée mini DIN (AV IN 1) de l'émetteur.

Branchement sans prise péritel

Si la source audio-vidéo ne possède pas de prise Péritel, branchez le câble mini DIN-AV-Cinch fourni pour l'entrée A/V-Cinch sur la sortie A/V-Cinch de cet appareil et sur l'entrée mini DIN (AV IN 1) de l'émetteur.

• La fiche Cinch jaune est pour la vidéo, la rouge pour l'audio droite et la blanche pour l'audio gauche.
• Pour transmettre uniquement les signaux sonores, branchez uniquement les fiches audio.
• Pour brancher l'émetteur sur la prise audio 3,5 mm d'une source audio-video, utilisez l'adaptateur audio et branchez celui-ci sur la fiche audio du câble mini DIN-Péritel-Cinch.
• Branchez ensuite la fiche mini DIN sur l'autre extrémité du cable mini DIN-AV-Cinch sur la prise correspondante de l'émetteur.

• Pour retransmettre aussi le signal vidéo sur un téléviseur, placez-la où l'émetteur a été installé, branchez le cable mini DIN-Péritel pour la sortie A/V (AV OUT) sur l'entrée Péritel du téléviseur.

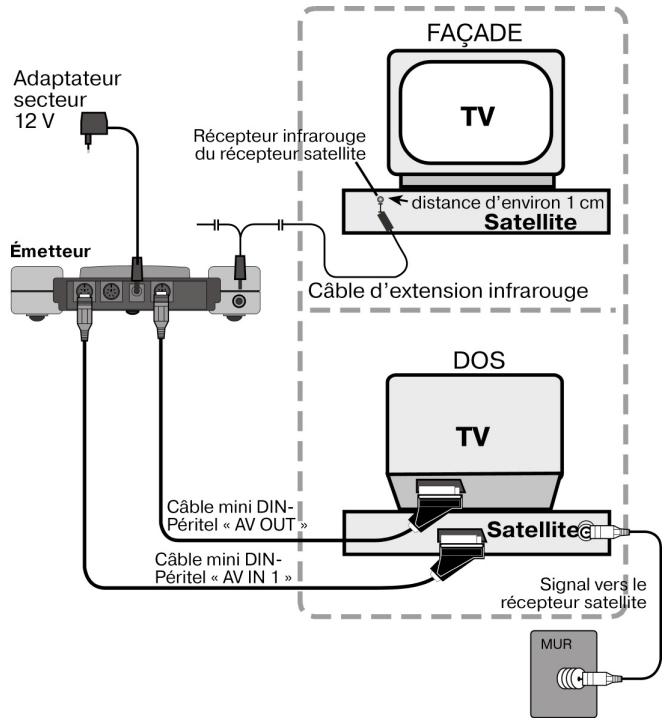

Exemple de configuration pour l'émetteur

Le schéma suivant illustre un exemple de configuration avec un récepteur satellite et un téléviseur du côté de l'émetteur :

Câble d'extension infrarouge (pour les télécommandes)

Pour pouvoir utiliser la télécommande sur la source audio-vidéo à l'endroit où se trouve le récepteur, vous devez raccorder le câble d'extension infrarouge.

• Branchez la fiche du câble d'extension infrarouge sur la prise IR EXT de l'émetteur (voir illustration à la page précédente).
• Retirez le papier de la surface collante d'un des deux émetteurs infrarouges. Collez l'émetteur infrarouge sur le récepteur infrarouge de la source audio-vidéo de cet appareil. Veillez à placer la face supérieure de la diode à environ 1 cm de distance du récepteur infrarouge (voir illustration plus bas).

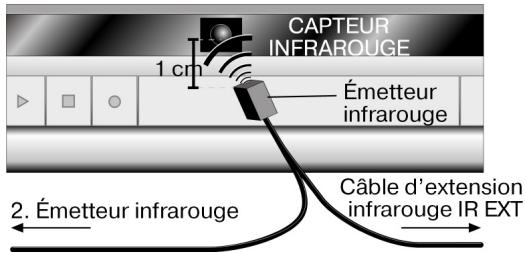

Utilisation de plusieurs appareils

Étant donné que le câble d'extension infrarouge possède deux émetteurs infrarouges, vous pouvez contrôler simultanément plusieurs appareils à l'endroit où se trouve le récepteur. Par exemple, vous pouvez ainsi utiliser un magnétoscope et un lecteur DVD qui se trouvent dans un autre endroit.

• Pour ce faire, collez un émetteur infrarouge, comme décrit ci-dessus, sur chaque appareil que vous souhaitez

pouvoir utiliser dans un autre endroit.

Branchement de plusieurs appareils

Vous pouvez aussi brancher un deuxième appareil, retransmettre les signaux de cet appareil vers le récepteur et contrôler cet appareil avec la télécommande.

• Si vous avez branché l'appareil sur l'entrée AV IN 1 de l'émetteur, l'appareil est alors défini comme source 1, si vous l'avez branché sur l'entrée AV IN 2 de l'émetteur, il est alors défini comme source 2.
• L'interrupteur SOURCE 1/2 de l'émetteur vous permet maintenant de sélectionner le signal à retransmettre sur le téléviseur branché sur la sortie AV OUT.

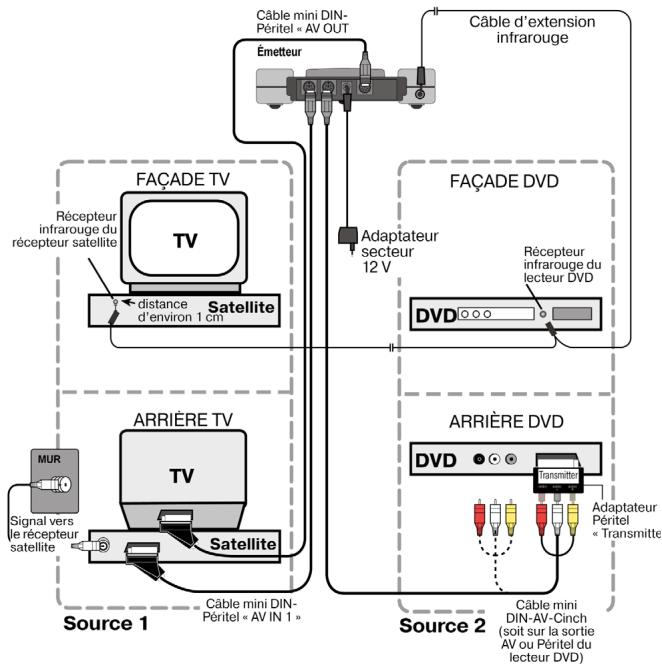

Exemple de configuration : émetteur avec deux appareils

Le schéma suivant illustre un exemple de configuration avec un récepteur satellite, un téléviseur et un lecteur DVD du côté de l'émetteur :

Branchement de l'adaptateur secteur

• Branchez l'adaptateur secteur pour l'émetteur sur la prise de connexion 12 V (DC 12 V) de l'émetteur.
• Retirez le capuchon de protection et branchez l'adaptateur secteur dans la prise secteur (230V ~ 50 Hz).
• Mettez l'interrupteur marche/arrêt (ON/OFF) sur la position ON. Le voyant rouge de marche s'allume.
• Relevez l'antenne émettrice et orientez-la en direction du récepteur.

Sélection du canal

• Sélectionnez à l'aide de l'interrupteur de sélection de canal situé en-dessous de l'appareil le canal (A/B/C/D) qui sera utilisé pour la retransmission.

Installation

• Installez l'émetteur sur une surface solide et plane.
• Dirigez le côté plat de l'antenne émettrice en direction du récepteur.

Branchement de l'émetteur sur un ordinateur

Vous pouvez aussi brancher l'émetteur sur un ordinateur afin de retransmettre l'affichage de l'ordinateur sur un téléviseur, par exemple.

La retransmission de l'affichage de l'ordinateur sur un téléviseur n'a souvent aucun sens si c'est pour y afficher une application. La qualité de l'image (résolution) du téléviseur ne suffit en général pas pour afficher la résolution supérieure de l'ordinateur.

En revanche, si vous désirez afficher des vidéos ou des présentations, la restitution sur un téléviseur est tout à fait recommandable.

Il faut remplir les conditions suivantes :

• Voiture ordinaire possède une sortie vidéo qui prend en charge l'affichage d'une image sur un téléviseur.
• Le système d'exploitation et le pilote de la carte graphique prennent en charge l'affichage vidéo.

Procédure à suivre

L'affichage par le biais de la sortie vidéo est fonction de la carte graphique et du système d'exploitation. Étant donné qu'il existe de nombreuses combinaisons, nous ne pouvons présenter ici qu'une introduction générale. Veuillez lire dans le mode d'emploi de votre ordinateur, ou de votre carte graphique, comment faire passer l'image sur la sortie vidéo.

L'exemple suivant requiert un ordinateur équipé du système d'exploitation Windows® 98 ou supérieur.

• Fermez tous les logiciels et éteignez l'ordinateur.
• Servez-vous du mode d'emploi de votre ordinateur pour y trouver les indications relatives à l'utilisation de la sortie vidéo.
• Branchez la fiche jaune du cable Cinch AV sur la sortie video de la carte graphique. Si votre carte graphique ne dispose pas d'une sortie Cinch, utilisez l'adaptateur qui convient (accessoire supplémentaire).
• Branchez maintenant les fiches rouges et blanches du cable mini DIN-AV-Cinch sur les sorties audio appropriées de votre ordinateur. En général, les ordinateurs possèdent des prises jack de 3,5 mm, il est donc possible d'utiliser l'adaptateur livre.
• Branchez maintenant la fiche mini DIN du câble sur l'entrée AV IN 1 de la station émettrice.
• Allumez maintenant les stations émettrice et réceptrice ainsi que votre téléviseur et réglez la chaîne vidéo appropriée sur ce dernier.
• Allumez l'ordinateur et attendez que le système d'exploitation soit complètement chargé.

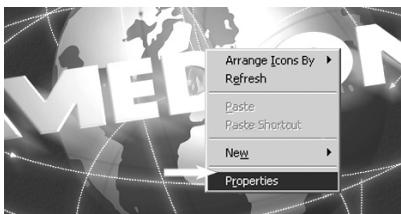

• Cliquez maintenant une fois sur le bouton droit de la souris sur le Bureau et sélectionnez « Propriétés » pour afficher les « Propriétés d'affichage » :

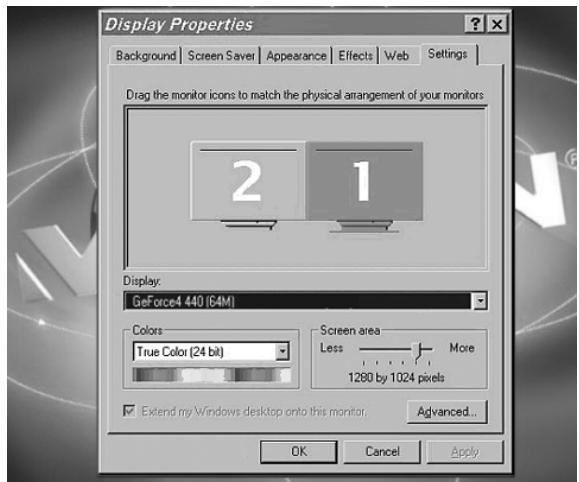

• Cliquez maintenant sur « Paramètres » pour configurer l'affichage de votre ordinateur. Il existe de fortes

disparités entre les différentes cartes graphiques.

Reportez-vous donc au mode d'emploi approprié pour savoir comment procéder en partant de là. Il est souvent aussi possible d'afficher de l'aide en ligne en appuyant sur la touche F1 afin d'obtenir des informations plus détaillées.

Si vous avez correctement effectué le paramétrage, l'image de l'ordinaire s'affichera maintenant sur le téléviseur.

Marques déposées

MS-DOS® et Windows® sont des marques déposées de la société Microsoft®.

Pentium® est une marque déposée de la société Intel®.

Responsabilité limitée pour les pertes de données/ dommages consécutifs

Sauvegarde des données

Avant toute modification sur votre système informatique, il vous est conseillé d'effectuer une sauvegarde sur un support externe (par ex. CD-R) afin d'éviter toute perte de données. MEDION AG ne peut être tenue pour responsable de la perte de données.

Fonctionnalités :

Étant donné les grandes disparités existant entre les systèmes d'exploitation et les cartes graphiques, nous ne pouvons pas garantir la fonctionnalité décrite dans la présente section (« Branchement de l'émetteur sur un ordinateur »). Veuillez vous informer auprès du revendeur/specialiste concerné.

Dommages consécutifs :

Lors du branchement du système de transmission sans fil, veillez à respecter le mode d'emploi de votre ordinateur, du logiciel utilisé et des périphériques.

Nous déclinons toute responsabilité pour les dommages ou les pertes de données découlant d'une mise en œuvre erronée ou d'une utilisation non-conforme.

Branchement du récepteur

Il existe plusieurs possibilités de recevoir des signaux audio-vidéo de l'émetteur sur un autre appareil.

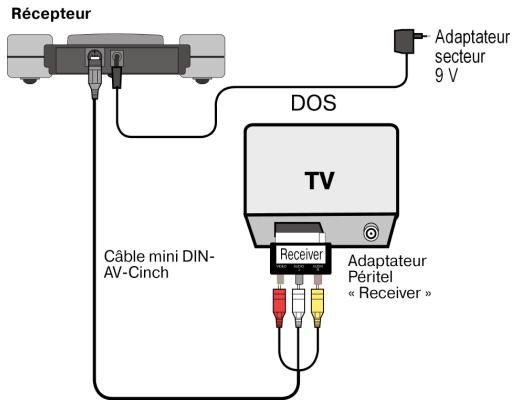

Branchement au moyen d'un câble din-av-cinch

• Branchez le cable mini DIN-AV-Cinch sur la sortie AV EXTEND du récepteur et sur la prise correspondante de l'appareil de réception (par exemple un télévisueur).

Branchement par le biais de l'adaptateur péritel

• Branchez le câble mini DIN-AV-Cinch sur la sortie AV EXTEND du récepteur et sur l'adaptateur Péritel de l'émetteur.
• Branchez l'adaptateur Péritel sur lequel est imprimé « Receiver » sur l'entrée Péritel de l'appareil de réception (par exemple un télévisueur).

Exemple de configuration du récepteur

Le schéma suivant présente un exemple de configuration du récepteur et d'un téléviseur soit avec un cable mini DIN-AV-Cinch ou un adaptateur Peritel.

Branchement intermédiaire d'un appareil

Au lieu de brancher directement le récepteur sur un téléviseur, vous pouvez aussi intercaler un autre appareil audio-video. Il peut par exemple s'agir d'un magnétoscope que vous pouvez alors brancher sur le récepteur comme décrit plus haut.

Branchement de l'adaptateur secteur

• Branchez l'adaptateur secteur pour l'émetteur sur la prise de connexion 9 V du récepteur.
• Branchez l'adaptateur secteur sur une prise de courant 230V~50Hz facilement accessible.
• Allumez l'appareil récepteur (par exemple le téléviseur) et

Mettez l'interrupteur ON/OFF du récepteur sur ON. Le voyant rouge de marche s'allume.

Sélection du canal

Veillez à ce que le récepteur soit réglé sur le même canal (A/B/C/D) que celui de l'émetteur.

Sélection de la source

Si vous avez branché deux appareils sur l'émetteur, vous pouvez maintenant passer de la réception du premier appareil (source 1) à la réception du deuxième appareil (source 2) à l'aide de l'interrupteur SOURCE 1/2.

• Pour ce faire, maintenez la touche SOURCE 1/2 à l'arrière du récepteur enfoncée pendant environ 10 secondes, jusqu'à ce que l'appareil fasse la commutation.
• Vous pouvez aussi maintenir enfoncée pendant environ 10 secondes une touche quelconque sur la télécommande de l'appareil branché sur l'émetteur, jusqu'à ce que l'appareil fasse la commutation.

Installation

• Installez le récepteur sur une surface solide et plane.
• Placez le récepteur de telle manière que l'avant sur lequel se trouve le voyant se trouve dans votre direction.
• Si vous utilisez la télécommande de la source audio-video, visez en direction du récepteur.
• Relevez l'antenne réceptrice et orientez-la en direction de l'émetteur, jusqu'à obtention d'une image claire.

Réglage des CANAUX

Votre système de transmission sans fil possède quatre canaux, c'est-à-dire qu'il peut émettre sur quatre fréquences distinctes.

Vous trouverez l'interrupteur du canal en dessous de chacun des deux appareils.

• Réglez l'émetteur et le récepteur sur le même canal.
• Essayez de trouver le canal (A/B/C/D) offrant la meilleure réception.
• Les quatre canaux vous permettent d'utiliser jusqu'à quatre systèmes de transmission sans fil.

• Pour nettoyer l'appareil, utilisez un chiffon doux et sec.
• N'utilisez aucun produit d'entretien qui pourrait abîmer la surface des produits. Ne vaporisez jamais le produit d'entretien directement sur les produits.

Élimination

13/14

Lorsque votre système de transmission sans fil arrive en fin de vie, ne le jetez en aucun cas dans une poubelle classique. Informez-vous auprès de votre municipalité des possibilités d'élimination écologique et adaptée.

En cas de problemes

Si des problèmes devaient survenir, vérifie d'abord si le système est installé correctement. L'aperçu ci-dessous peut éventuellement vous aider :

Aucune transmission audio-vidéo

• Les adaptateurs secteur sont-ils branchés?
• Les émetteurs et récepteurs sont-ils allumés?
• Les canaux de l'émetteur et du récepteur sont-ils les mêmes?
• La source de la transmission est-elle allumée?
• Les murs et les plafonds réduisent la portée.
• Vérifiez les branchements des appareils connectés.

Mauvaise qualité de réception

• Dirigez encore une fois les antennes de l'émetteur et du récepteur l'une vers l'autre.
• Modifiez un peu la position de l'émetteur et du récepteur.
• Différents facteurs, comme d'autres appareils radioélectriques, peuvent provoquer des perturbations.
• Sélectionnez un autre canal.

La télécommande ne réagit pas.

• Tenez la télécommande directement en direction du récepteur.
• Les diodes de l'émetteur infrarouge doivent se trouver à une distance de 1 cm du récepteur infrarouge de la source audio-video.
• Avez-vous dirigé correctement les diodes infrarouges?

Émetteur :

Adaptateur secteur

Entrée: 230 V ~ 50 Hz

12V = 200mA

4 canaux

Gamme de fréquences : 2,4000 - 2,4835 GHz

Prises : 1 sortie Mini-DIN

2 entrées Mini-DIN

Canal de retour pour

Signal de la télécommande : 433 MHz

Récepteur :

Adaptateur secteur

Entrée: 230 V ~ 50 Hz

9V-400mA

4 canaux

Gamme de fréquences : 2,4000 - 2,4835 GHz

Prises : 1 sortie Mini-DIN

Les adaptateurs secteur sont homologués GS.

Sous réserve de modifications techniques!

Par la présente, Medion AG déclare que l'appareil MD 81209 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Notre centre d'assistance vous fera parvenir sur demande de plus amples informations concernant la déclaration de conformité.

Contrôle pour vente la vente dans tous les pays de l'Union Européenne.
