MODE D'EMPLOI MT-710 KYOCERA
Manuel d'utilisation
Cette section utilise des illustrations détaillant le fonctionnement du finisseur de documents installé sur une machine couleur. Le fonctionnement est le même lorsque le finisseur de documents est installé sur d'autres machines.
Le présent manuel détaille essentiellement le fonctionnement lors de l'utilisation avec la fonction copieur. Pour plus d'informations sur le fonctionnement depuis un ordinateur lors de l'utilisation de la fonction imprimante, reportez-vous au Manuel d'utilisation du pilote étendu.
Informations de sécurité 113 Nomenclature 118 Fonctionnement 119 Entretien 127 Dépannage 131 Spécifications 147
Débrancher le câble électrique

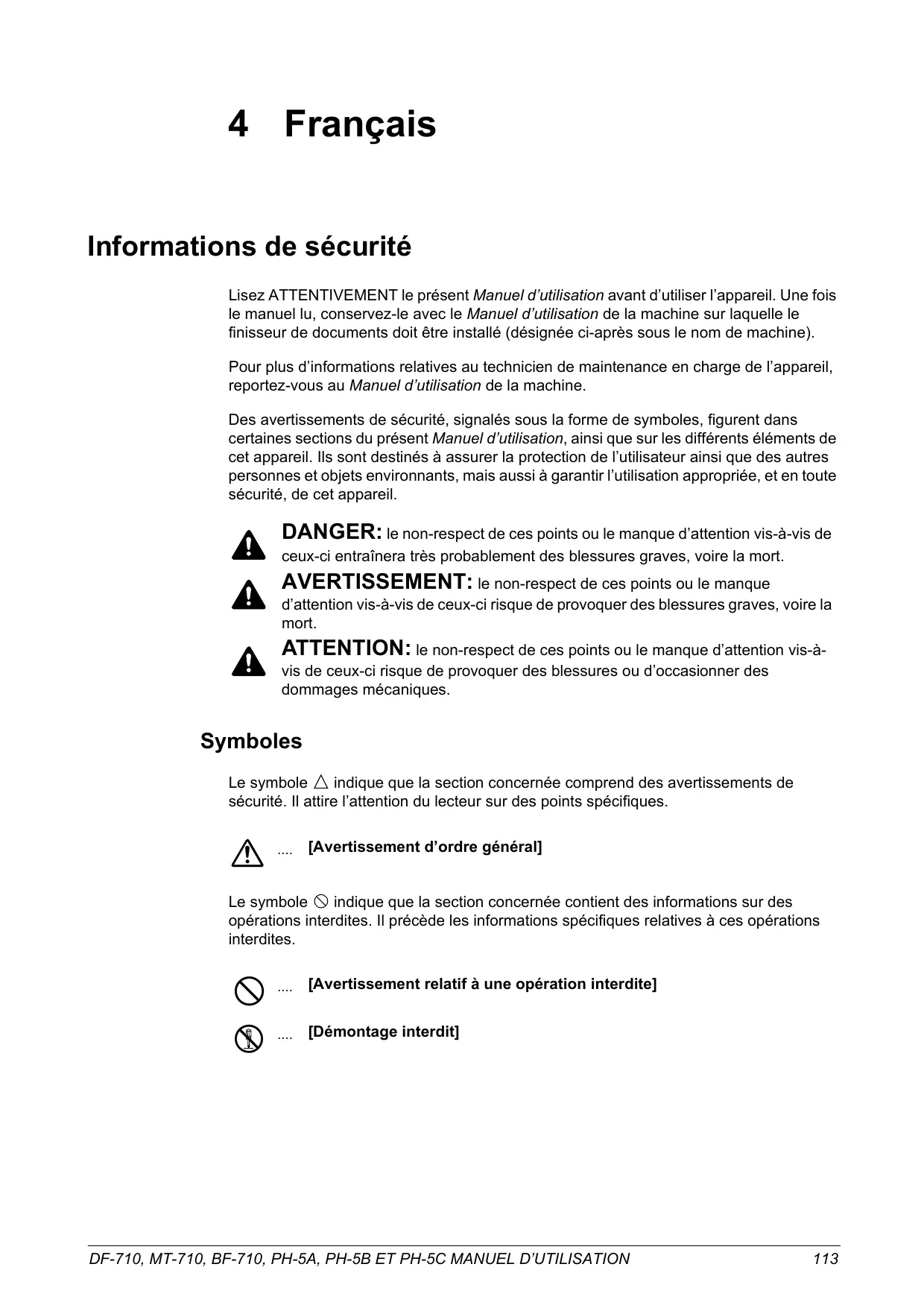

Informations de sécurité
Lisez ATTENTIVEMENT le présent Manuel d'utilisation avant d'utiliser l'appareil. Une fois le manuel lu, conservez-le avec le sur laquelle le finisseur de documents doit être installé (désignée ci-après sous le nom de machine).
Pour plus d'informations relatives au technicien de maintenance en charge de l'appareil, reportez-vous au .
Des avertissements de sécurité, signalés sous la forme de symboles, figurent dans certaines sections du présent Manuel d'utilisation, ainsi que sur les différents éléments de cet appareil. Ils sont destinés à assurer la protection de l'utilisateur ainsi que des autres personnes et objets environnants, mais aussi à garantir l'utilisation appropriée, et en toute sécurité, de cet appareil.
DANGER entraînera très probablement des blessures graves, voire la mort.
AVERTISSEMENT: le non-respect de ces points ou le manque d'attention vis-à-vis de ceux-ci risque de provoquer des blessures graves, voir la mort.
ATTENTION ou d'occasionner des dommages mécaniques.
Symboles
Le symbole indique que la section concernée comprend des avertissements de sécurité. Il attire l'attention du lecteur sur des points spécifiques.
[Avertissement d'ordre général]
Le symbole indique que la section concernée contient des informations sur des opérations interdites. Il précède les informations spécifiques relatives à ces opérations interdites.
[Avertissement relatif à une opération interdite]
Démontage interdit.
Le symbole • indique que la section concernée comprend des informations sur des opérations qui doivent être exécutées. Il précède les informations spécifiques relatives à ces opérations requises.
[Alerte relative à une action requise] Retirez la fiche du cordon d'alimentation de la prise. Branchez toujours l'appareil sur une prise raccordée à la terre.
Contactez un technicien pour demander le remplacement du présent manuel d'utilisation si les avertissements de sécurité sont illisibles ou si le manuel lui-même est manquant (participation demandée).

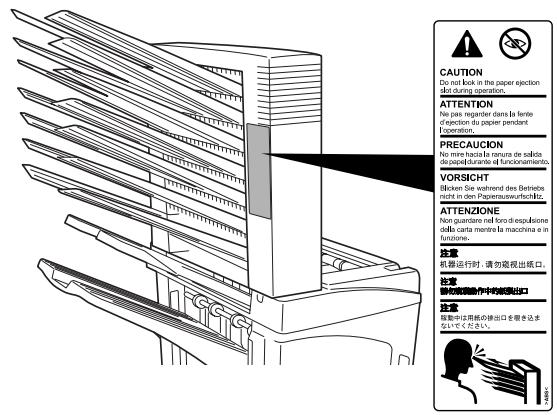

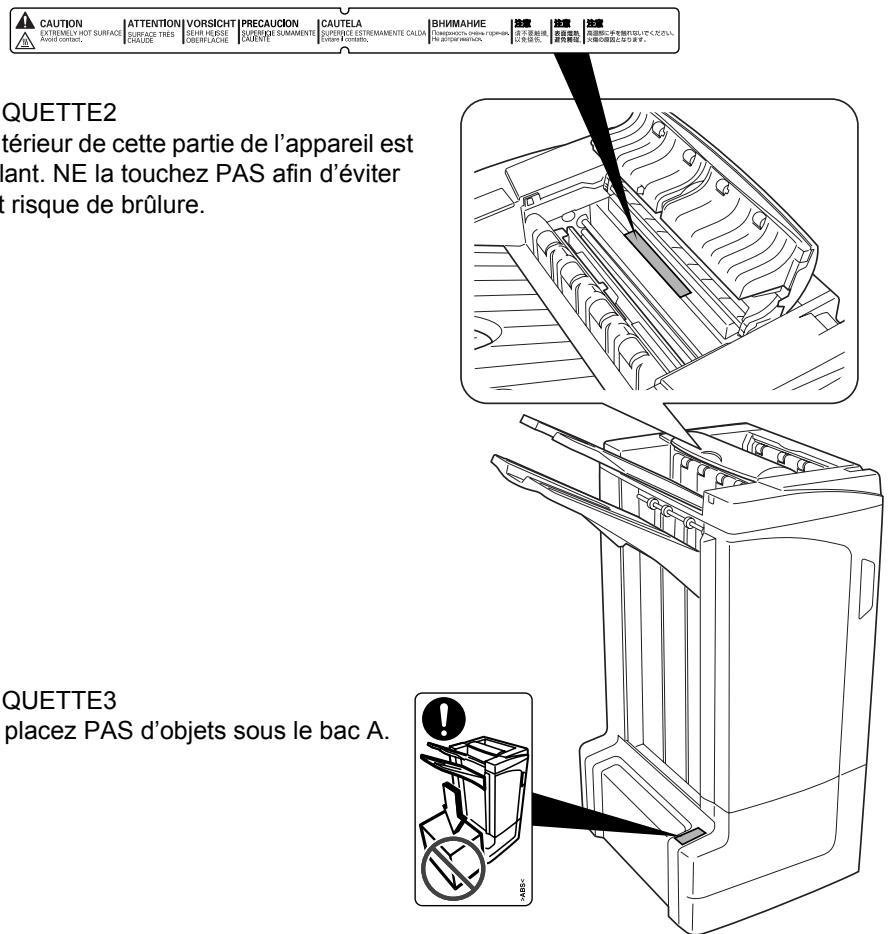

Étiquettes attention
Par mesure de sécurité, des étiquettes intitulées « Attention » ont été collées sur le finisseur de document aux endroits suivants. FAITES TRÈS ATTENTION lors de l'élimination d'un bourrage papier afin d'éviter tout risque de brûlure ou de blessure aux mains.
ÉTIQUETTE
ATTENTION : le papier est éjecté très rapidement au niveau de la section de sortie. Ne regardez pas dans la section de sortie lorsque la machine fonctionne.
ÉTIQUETTE 3
NE placez PAS d'objets sous le bac à glaçons.
REMARQUE : NE RETIREZ PAS CES ÉTIQUETTES.
Attention
Évitez de placer l'appareil sur une surface instable ou bosselée au risque de le faire basculer ou tomber, ce qui pourrait provoquer des blessures corporelles et l'endommager.
Évitez les emplacements situés à proximité des radiateurs, foyers ou autres sources de chaleur. Ne laissez pas d'objets inflammables à proximité de l'appareil afin d'éviter tout risque d'incendie.
Autres précautions
De mauvaises conditions environnementales risquent d'affecter les performances de l'appareil. Veillez à ce que l'appareil soit installé dans une pièce climatisée (température recommandée de la pièce : environ 23°C (73,4°F), humidité : environ 50%) et évitez les lieux suivants lors de la sélection d'un site d'installation :
- Évitez la proximité d'une fenêtre ou l'exposition directe à la lumière du soleil.
- aux vibrations.
- à d'importantes fluctuations de température ou de taux d'humidité.
- Évitez les endroits directement exposés à l'air chaud ou à l'air froid.
Avertissement
Conservez les sacs en plastique servant à emballer l'appareil hors de la portée des enfants. Le plastique risque en effet de bloquer leurs voies respiratoires et d'entraîner leur étouffement.
Avertissement
NE posez PAS d'objets métalliques ou d'objets contenant de l'eau (vases, pots de fleurs, tasses, etc.) sur l'appareil ou à proximité de celui-ci. Ce type de situation présente si de l'eau s'écoule à l'intérieur de l'appareil.
N'endommagez pas, ne coupez pas et ne tentez pas de réparer le cordon d'alimentation. NE placez PAS d'objets lourds sur le cordon d'alimentation, ne l'étirez pas, ne le pliez inutilement et ne lui causez aucun autre dommage. Ces types de situations représentent un risque d'incen .
N'essayez JAMAIS de réparer ou de démonter cet appareil ou ses éléments au risque de provoquer un incendie ou des blessures.
Si un corps étranger, quelle que soit sa nature (trombones, eau, autres liquides, etc.), tombe à l'intérieur de l'appareil, m Si ces recommandations ne sont pas suivies, un incendie ou un choc électrique risque de se produire.
Contactez TOUJOURS pour l'entretien ou la réparation des pièces internes.
Attention
Par mesure de sécurité, mettez TOUJOURS la machine hors tension et débranchez la fiche du cordon d'alimentation de la prise murale lors du nettoyage de l'appareil.
NE touchez PAS au bac de sortie lorsque l'appareil fonctionne au risque de vous blesser.
L'accumulation de poussière à l'intérieur de l'appareil peut causer un risque d'incendie ou d'autres problèmes. Par conséquent, il est recommandé de contacter un technicien de maintenance pour le nettoyage des pièces internes. Le nettoyage est particulièrement efficace s'il précède les saisons particulièrement humides. Contactez le technicien de maintenance au sujet du coût du nettoyage des pièces internes.
Autres précautions
NE placez PAS d'objets lourds sur l'appareil ou tout autre objet susceptible de l'endommager.
Avant de lever ou de déplacer l'appareil, contactez un technicien de maintenance.
Ne touchez pas aux pièces électriques, telles que les connecteurs et les cartes de circuits imprimés. Elles pourraient être endommagées par l'électricité statique.
NE tentez PAS de réaliser des opérations qui ne sont pas décrites dans le présent Manuel d'utilisation.

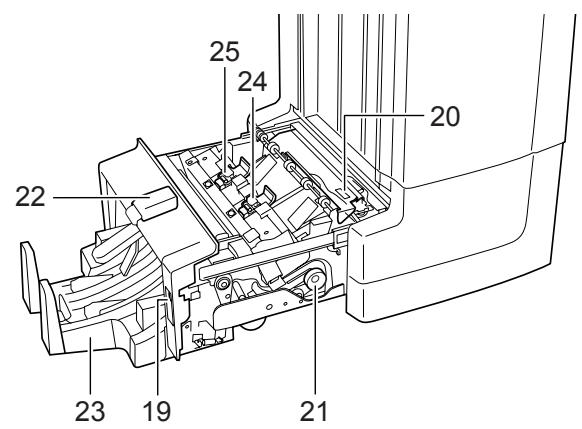

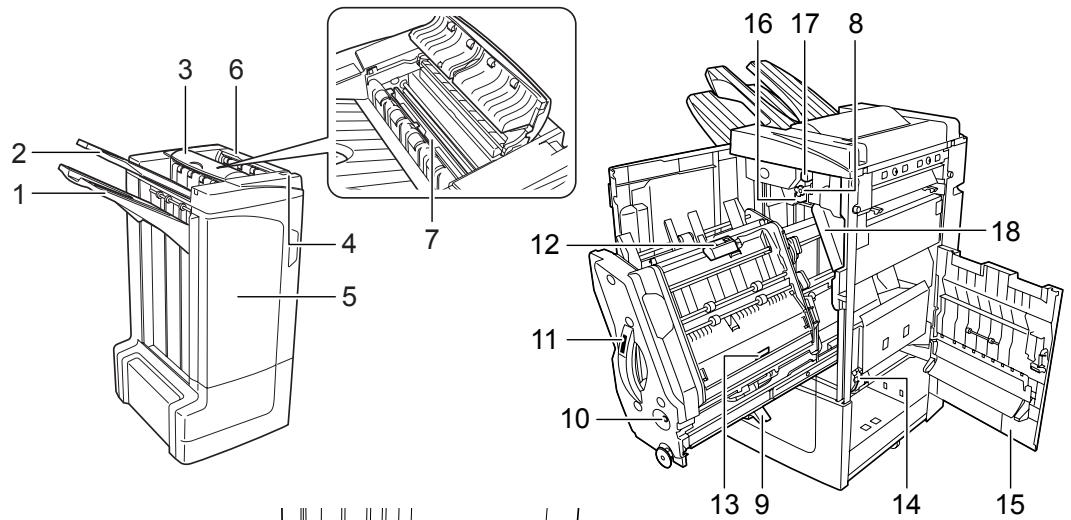

Finisseur de document (partie principale)
1 Bac A 2 Bac B 3 Bac C 4 Levier de déverrouillage du finisseur de documents 5 Capot avant 6 Capot supérieur 7 Plaque de guidage du papier (D1) 8 Molette d'entraînement (D2) 9 Support papier du bac interne (D3) 10 Fenêtre de confirmation du bac interne 11 Bac interne (D5) 12 Capot du bac interne (D6) 13 Capot du bac interne (D7) 14 Porte-cartouche d'agrafes A 15 Capot droit (D8) 16 Molette de réglage inférieure du rouleau de pression (E1) 17 Molette de réglage supérieure du rouleau de pression (E2)
Perforatrice (en option)

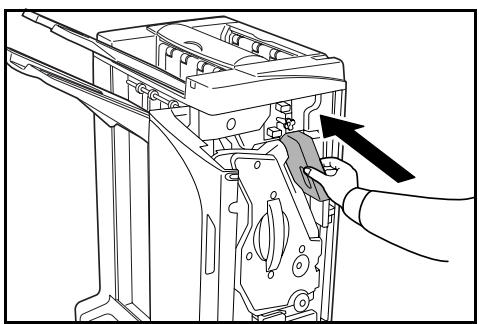

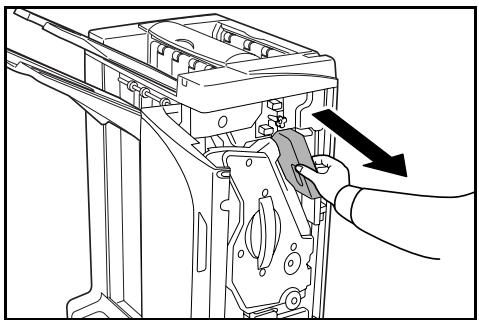

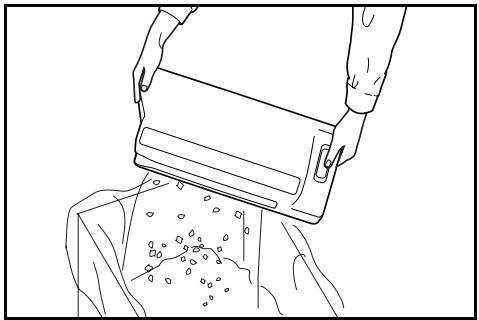

Bac de récupération de la perforatrice

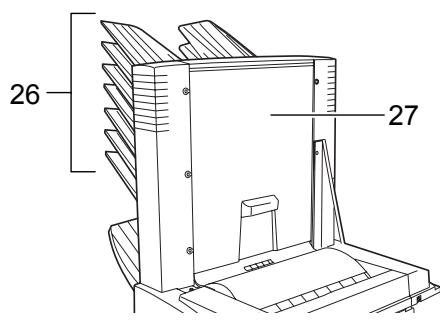

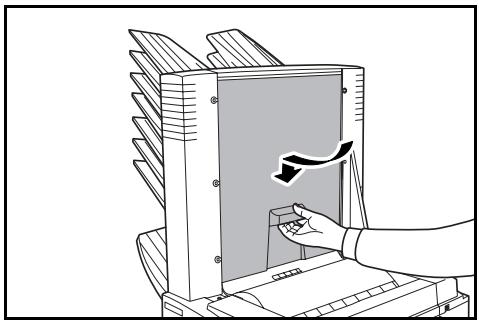

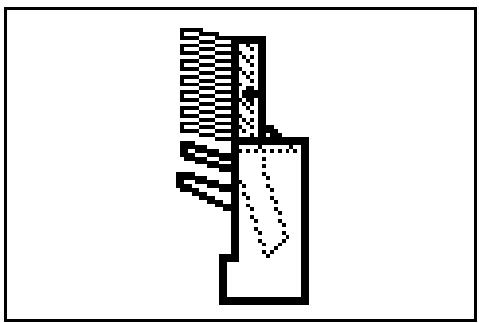

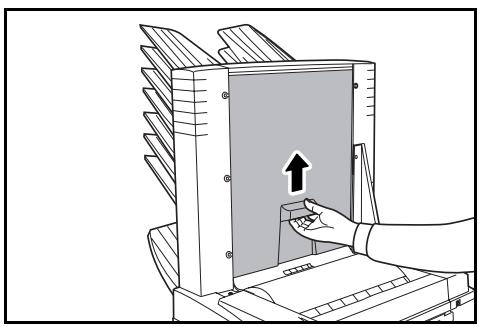

Casier (en option)
26 Bacs 1 à 7. 27 Capot du casier.

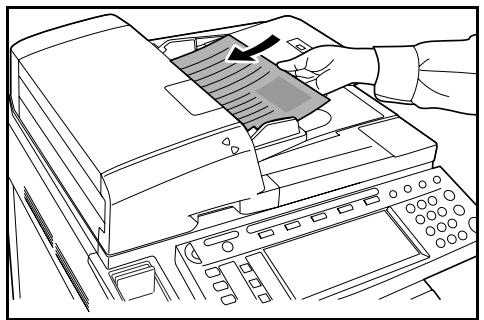

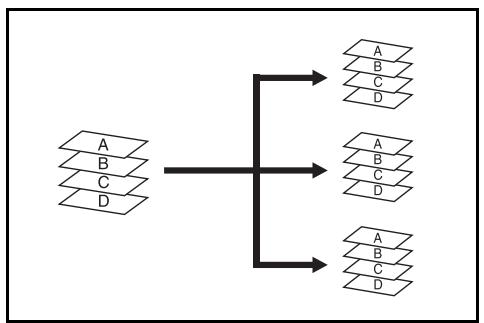

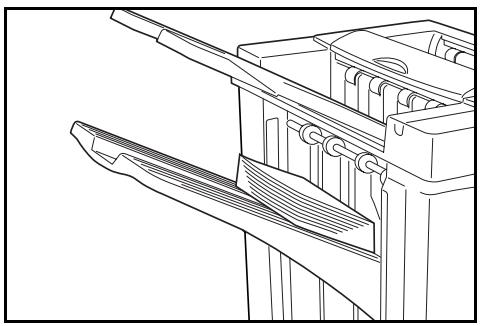

Mode tri : activé
Ce mode permet de trier les copies de façon à constituer des jeux de copies identiques.
Les formats de papier suivants peuvent être utilisés lorsque le mode est activé :
A3, B4, A4, A4R, B5, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 8 1/2 × 11", 11 × 8 1/2", 8K et 16K
1. Sélectionnez "Tri : ACTIVÉ" sur le panneau de commande de la machine. 2. Placez les originaux dans le ou un à un sur la glace d'exposition.
REMARQUE : pour plus d'informations sur les spécifications relatives au et à la glace d'exposition, reportez-vous au Manuel d'utilisation de la machine.
3. Sélectionnez d'autres fonctions, le cas échéant, puis appuyez sur la touche Start. 4. Les copies sont envoyées vers le bac spécifique.
Si le bac A est sélectionné, chaque jeu de copies peut être décalé par rapport au jeu précédent. Pour plus de détails, reportez-vous au Manuel d'utilisation de la machine.
Si la capacité maximale des bacs A, B et C est atteinte, un message s'affiche. Retirez alors toutes les copies des différents bacs.
REMARQUE : le nombre maximum de copies pouvant être réceptionnées dans les bacs A, B et C varie selon le format de papier utilisé. Pour plus d'informations, reportez-vous à la page 147.
Une fois le travail terminé, retirez les copies.
Mode tri : désactivé
Ce mode permet de regrouper les copies de chaque original dans une même pile.
Les formats de papier suivants peuvent être utilisés lorsque le mode Tri est désactivé :
A3, B4, A4, A4R, B5, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 8 1/2 × 11", 11 × 8 1/2", 8K et 16K
1. Sélectionnez "Tri : DÉSACTIVÉ" sur le panneau de commande de la machine. 2. Placez les originaux dans le ou un à un sur la glace d'exposition.
REMARQUE : pour plus d'informations sur les spécifications relatives au et à la glace d'exposition, reportez-vous au Manuel d'utilisation de la machine.
3. Sélectionnez d'autres fonctions, le cas échéant, puis appuyez sur la touche Start. 4. Les copies sont envoyées vers le bac spécifié.
Si le bac A est sélectionné, chaque pile de copies peut être décalée par rapport à la pile précédente. Pour plus de détails, reportez-vous au Manuel d'utilisation de la machine.
Si la capacité maximale des bacs A, B et C est atteinte, un message s'affiche. Retirez alors toutes les copies des différents bacs.
REMARQUE : le nombre maximum de copies pouvant être réceptionnées dans les bacs A, B et C varie selon le format de papier utilisé. Pour plus d'informations, reportez-vous à la page 147.
Une fois le travail terminé, retirez les copies.

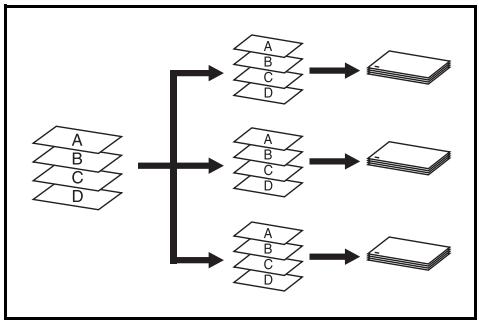

Mode agrafage
Ce mode permet de trier et d'agrafer chaque jeu de copies.
Les options d'agrafage sont les suivantes :
- Une agrafe dans l'angle supérieur gauche. - Une agrafe dans l'angle supérieur droit. - Deux agrafes.
REMARQUE : seul le bac A est utilisé lorsque le mode Agrafage est sélectionné. Pour connaître les spécifications d'agrafage, reportez-vous à la page 147.

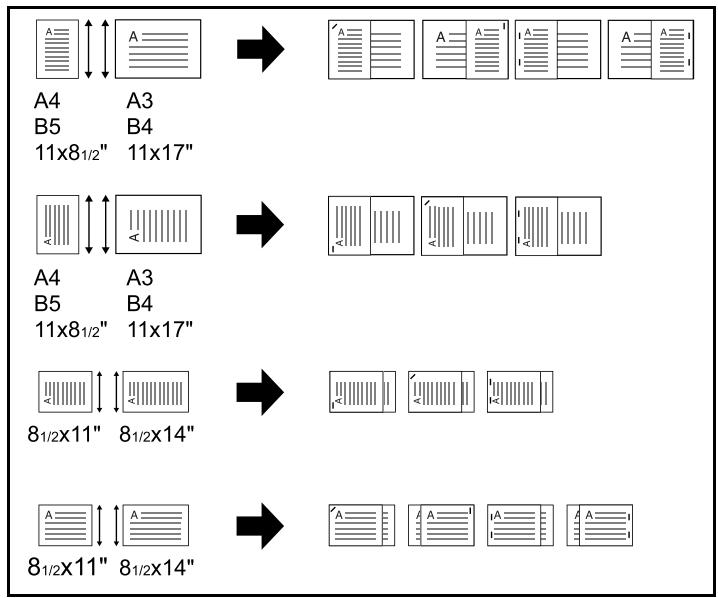

Mode agrafage avec sélection automatique
Si la largeur du papier correspond aux associations représentées ci-dessous, le mode Agrafage est disponible, même si le format du papier est différent. La capacité d'agrafage est équivalente à 30 feuilles.
A3 et A4, B4 et B5, 11×17" et 11×8 1/2", 8 1/2 × 14" et 8 1/2 × 11".
1 Sélectionnez TRI ACTIVÉ sur le panneau de commande de la machine.
2 Sélectionnez l'option d'agrafage souhaitée.
| Sens de chargement du papier dans le bac | Sens de chargement du papier dans le bac | |
| Orientation originale: bord supérieur | A | A |
| A | A | |
| A | A | |
| A | A | |
| Orientation originale: bord supérieur | A | A |
| A | A | |
| A | A | |
| A | A | |
| Orientation originale: bord supérieur gauche | A | A |
| A | A | |
| A | A | |
| A | A | |
| Orientation originale: bord supérieur gauche | A | A |
| A | A | |
| A | A | |
| A | A |
REMARQUE : pour obtenir des informations plus détaillées, reportez-vous au Manuel d'utilisation de la machine.

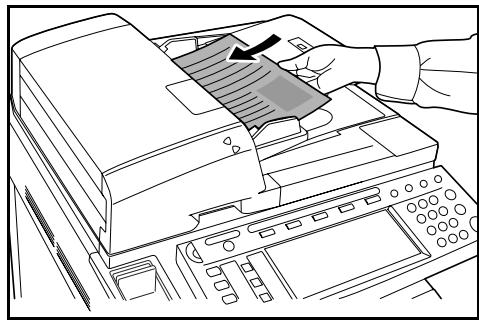

Placez les originaux dans le processeur de documents ou un à un sur la glace d'exposition.
REMARQUE : pour plus d'informations sur les spécifications relatives au et à la glace d'exposition, reportez-vous au Manuel d'utilisation de la machine.

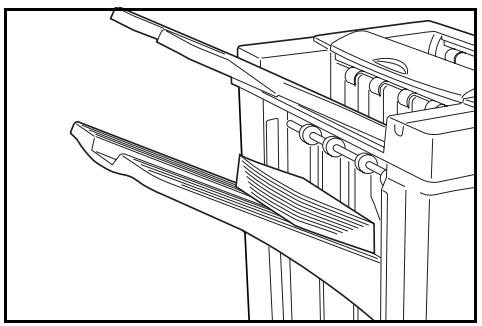

Sélectionnez d'autres fonctions, le cas échéant, puis appuyez sur la touche Start.
5 Les copies sont agrafées et envoyées vers le bac A, face imprimée vers le bas.
Si la capacité maximale du bac A est atteinte, un message s'affiche. Retirez toutes les copies de ce bac pour continuer.
REMARQUE : Le nombre maximum de copies pouvant être réceptionnées dans le bac A varie selon le format de papier utilisé. Pour plus d'informations, reportez-vous à la page 147.
Une fois le travail terminé, retirez les copies.

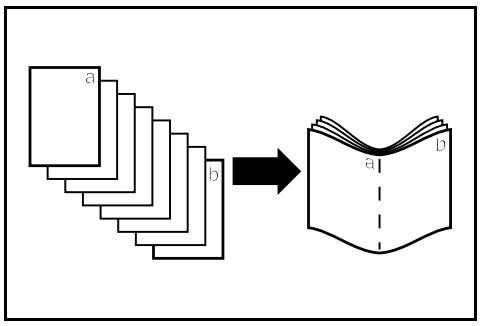

Mode reliure brochure
Ce mode permet d'agrafer les copies à deux endroits, au centre de la feuille.
Les formats de papier suivants peuvent être utilisés lorsque le mode Reliure Brochure est sélectionné :
A3, B4, A4R, 11 × 17", 8 1/2 × 14" et 8 1/2 × 11"
Capacité d'agrafage : de 2 à 16 feuilles à la fois.
REMARQUE : la plieuse (en option) permet de plier les copies automatiquement. Seul le bac de pliage est utilisé lorsque le mode Reliure Brochure est sélectionné.
sous forme de feuilles) : Permet d'obtenir une brochure composée de copies recto verso, regroupées sous forme de pages côte à côte correspondant à des originaux recto ou recto verso. Il est possible de créer des brochures telles que des magazines en procédant à un pliage au centre.
ux côte à côte) : Permet de copier des originaux sous forme de brochures composées de copies recto verso.
regroupées sous forme de pages côte à côte. Il est possible de créer des brochures telles que des magazines en procédant à un pliage au centre.
Sélectionnez le mode Reliure Brochure sur le panneau de commande de la machine.
REMARQUE : pour obtenir des informations plus détaillées, reportez-vous au Manuel d'utilisation de la machine.
Placez les originaux dans le ou un à un sur la vitre d'exposition.
REMARQUE : pour plus d'informations sur les spécifications relatives au et à la glace d'exposition, reportez-vous au Manuel d'utilisation de la machine.
Il est possible de relier simultanément un maximum de 16 feuilles. En outre, il est possible de charger 64 originaux à la fois.
3. Sélectionnez d'autres fonctions, le cas échéant, puis appuyez sur la touche Start. 4. Les copies sont automatiquement agrafées et envoyées vers le bac de pliage.
Si la capacité maximale est atteinte, un message s'affiche. Retirez toutes les copies du bac de pliage pour continuer.
REMARQUE : pour plus d'informations, reportez-vous à la section "Plieuse (en option)", à la page 148.

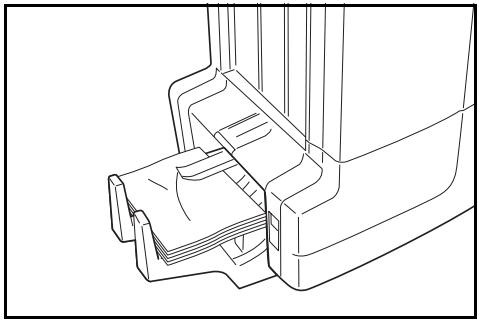

Une fois ce travail terminé, retirez les copies du bac de piège.
Mode perforatrice
Ce mode permet de perforer les copies automatiquement.
Le mode Perforatrice peut être utilisé avec les modes Tri: ACTIVÉ, Agrafage et Tri: DÉSACTIVÉ.
Les formats de papier suivants peuvent être utilisés :
Modèles impériaux
Perforatrice deux trous : 8 1/2" × 14", 8 1/2" × 13 1/2", 8 1/2" × 13", 8 1/2" × 11", 5 1/2" × 8 1/2", A3, B4, A4, A4R, B5, B5R, A5R et Folio. Perforatrice trois trous : 11" × 17", 11" × 8 1/2", A3 et A4.

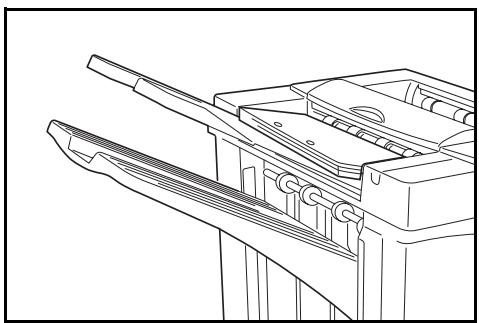

Modèles métriques
Perforatrice deux trous : A3, B4, A4, A4R, B5, B5R, A5R, Folio, 812 × 14", 812 × 1312", 812 × 13", 11 × 812", 812 × 11" et 512 × 812". Perforatrice quatre trous : A3, A4, 11 × 17" et 11 × 812".
Le grammage du papier doit être compris entre 45 g/m² et 200 g/m².
REMARQUE : la perforation ne peut être réalisée que si la perforatrice en option est installée. Le bac C ne peut être sélectionné comme destination de sortie du mode Perforatrice.
1. Sélectionnez le mode Perforatrice sur le panneau de commande de la machine.
REMARQUE : pour obtenir des informations plus détaillées, reportez-vous au Manuel d'utilisation de la machine.

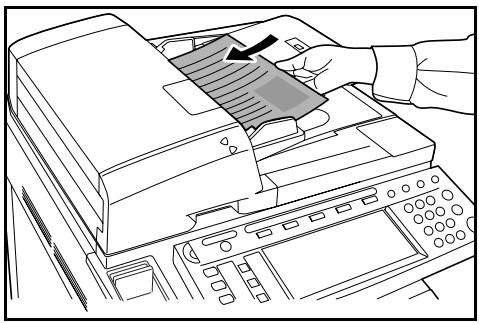

Placez les originaux dans le processeur de documents ou un à un sur la vitre d'exposition.
Vérifiez que l'orientation des originaux est bien identique à celle sélectionnée pour le mode Perforatrice sur la machine.
REMARQUE : pour plus d'informations sur les spécifications relatives au processeur de documents et à la glace d'exposition, reportez-vous au Manuel d'utilisation de la machine.
3 Sélectionnez d'autres fonctions, le cas échéant, puis appuyez sur la touche Start.
4. Les copies sont automatiquement perforées et envoyées vers le bac sélectionné.
REMARQUE : les perforations sont effectuées sur chaque copie individuelle. Par conséquent, leur emplacement sur chaque feuille peut varier.
Une fois le travail terminé, retirez toutes les copies.
Mode interruption
1. Définissez les paramètres du mode Interruption à partir du panneau de commande de la machine.
REMARQUE : pour plus d'informations au sujet du fonctionnement en mode Interruption, reportez-vous au Manuel d'utilisation de la machine. Sélectionnez le bac de sortie au niveau de la machine.
2 Retirez les originaux éventuellement présents et insérez l'original à utiliser dans le cadre du mode Interruption.
3 Définissez les fonctions copieur souhaitées ou la destination du bac de sortie et appuyez sur Start. La copie commence et le papier est éjecté dans le bac sélectionné.
Une fois la copie en mode Interruption terminée, désactivez le mode à partir de la machine.
4. Remettez l'original en place et appuyez sur Start. La copie du travail interrompu reprend.

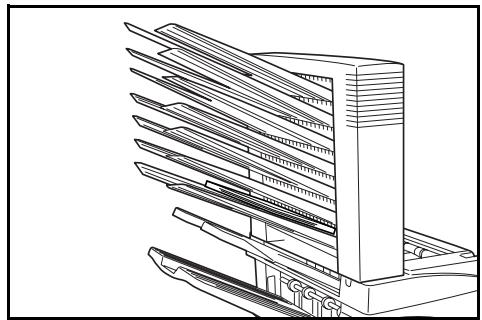

Mode casier
Les impressions réalisées au niveau de la machine peuvent être éjectées au niveau du casier en option. Cette fonction est utile lorsque l'imprimante est utilisée par plusieurs ordinateurs. Elle permet en effet à chaque utilisateur d'éjecter le papier dans des bacs spécifiques.
Les formats de papier suivants peuvent être utilisés :
A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 × 17", 8½ × 14", 8½ × 13½", 8½ × 13", 11 × 8½", 8½ × 11", 5½ × 8½", 8K, 16K et 16KR
REMARQUE : le nombre maximum de copies pouvant être réceptionnées dans chaque bac varie selon le format de papier utilisé. Pour plus d'informations, reportez-vous à la page 148.

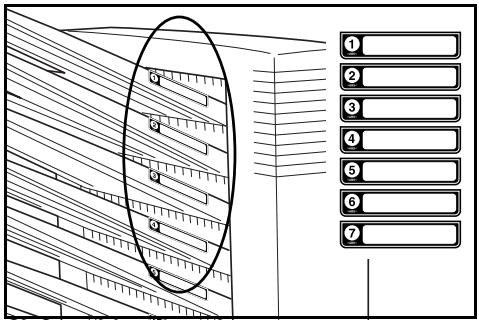

Préparation en vue de l'utilisation
Inscrivez le nom de l'utilisateur correspondant à chaque bac sur les étiquettes fournies et apposez les étiquettes sur le côté de chaque bac.
REMARQUE : apposez les étiquettes à l'emplacement indiqué sur l'illustration. Les étiquettes doivent être collées sur les bacs 1 à 7 (le bac 1 étant situé le plus haut).
Configuration de la sortie casque à partir de l'ordinateur
1. Sélectionnez un bac casier compris entre 1 et 7 à l'aide du pilote d'impression installé sur votre ordinateur. 2. Sélectionnez le format du papier, les pages à imprimer et le nombre de copies. 3. Imprimez le travail. Les documents imprimés sont envoyés vers le bac (casier) sélectionné.
Une fois le travail terminé, retirez tous les documents imprimés du bac (casier).
Configuration de la sortie casier à partir de la machine
Si vous souhaitez que la machine sélectionne le bac adapté, reportez-vous au Manuel d'utilisation de la machine. Sur la machine multi-couleur, le bac de sortie peut être spécifique avec les fonctions de fax et de copie. Sur la machine monochrome, le bac de sortie peut être spécifique avec les fonctions de fax, de copie et d'impression.

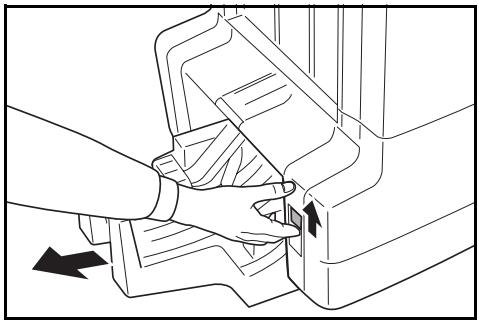

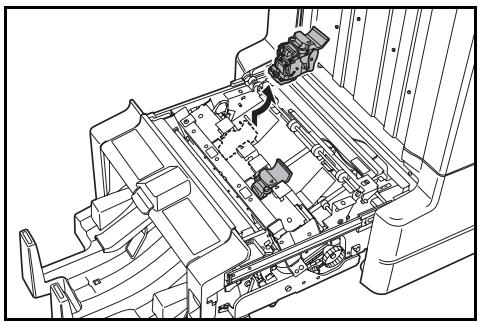

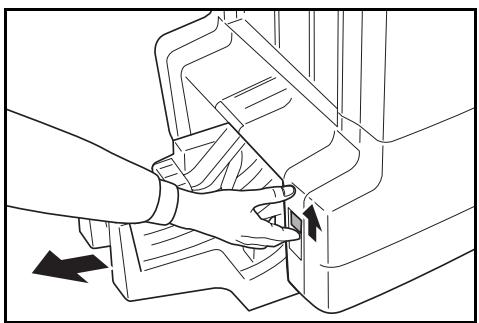

Réapprovisionnement en agrafes
Le finisseur de documents contient le porte-cartouche d'agrafes A.

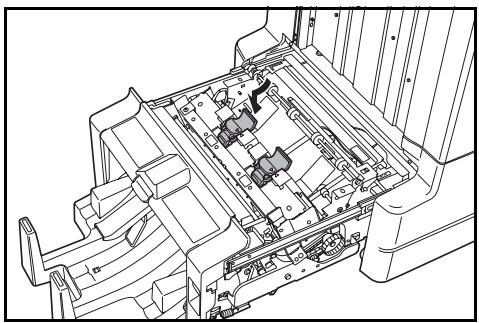

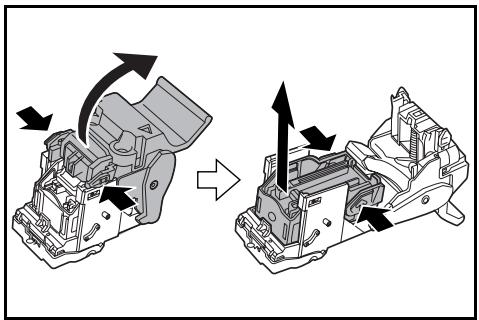

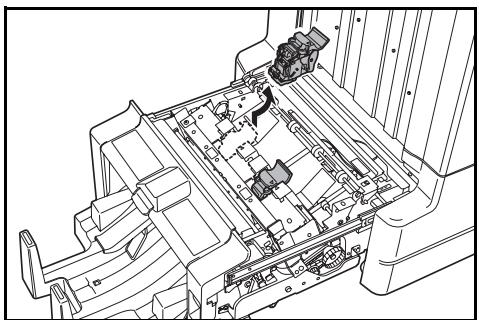

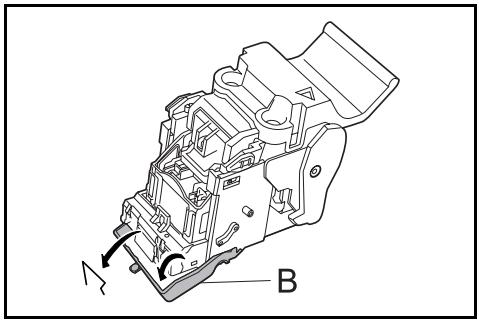

La plieuse en option B et C. La procédure de réapprovisionnement du porte-cartouche d'agrafes B et du porte-cartouche d'agrafes C est similaire à celle du porte-cartouche d'agrafes A.
Si un message indique qu'il n'y a plus d'agrafes, cela signifie que le porte-cartouche d'agrafes doit être réapprovisionné.
REMARQUE : Si l'agrafeuse est vide, contactez un technicien de maintenance ou le vendeur de votre appareil.

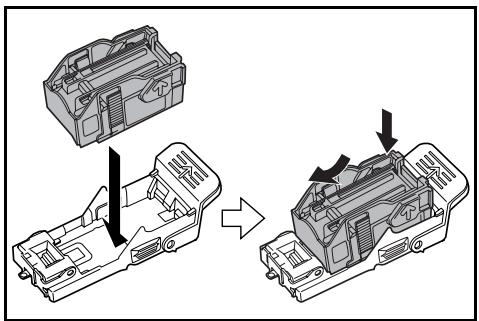

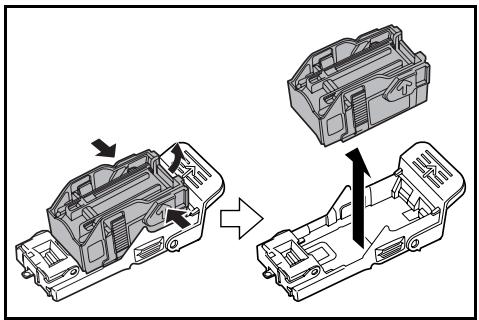

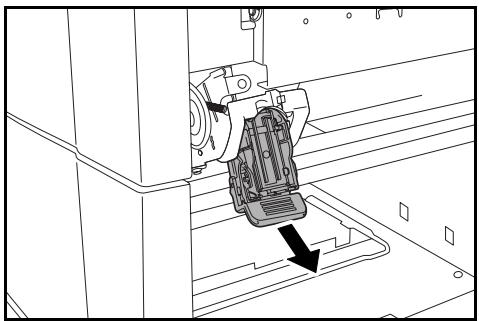

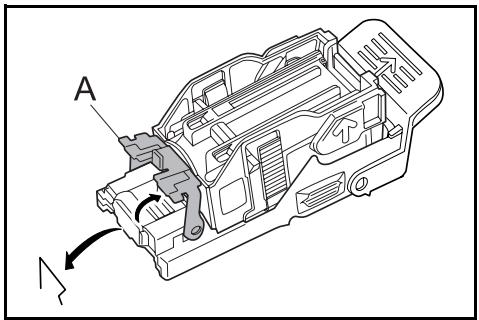

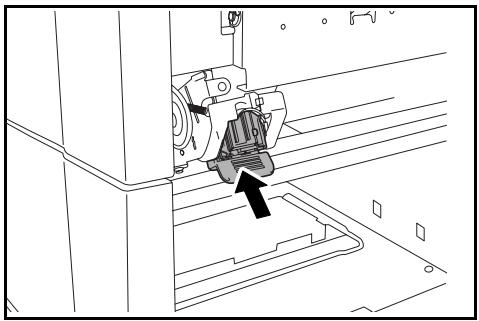

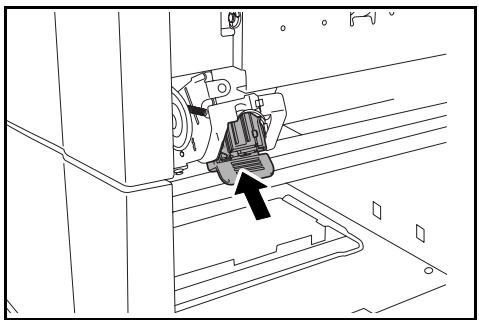

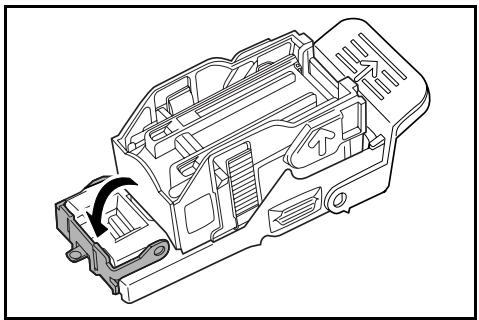

Réapprovisionnement du porte-cartouche d'agrafes A
Procédez comme suit pour réapprovisionner le porte-cartouche en agrafes.
REMARQUE : reportez-vous à la page 128 pour procéder au réapprovisionnement du porte-cartouche d'agrafes B/C de la plieuse en option.
1 Poussez le levier de déverrouillage du module de finition pour retirer le module de la machine.
2 Ouvrez le capot droit (D8).
3 Retirez le
4 Retirez la cartouche d'agrafes vide du
REMARQUE : peut être retirée que lorsqu'elle ne contient plus d'agrafes.
5 Insérez la cartouche d'agrafes neuve dans le portecartouche d'agrafes.
6 Réinstallez le porte-cartouche d'agrafes. Une fois le porte-cartouche d'agrafes inséré correctement, un déclic est émis.
7 Fermez le capot droit (D8) et réinstallez le finisseur de documents sur la machine.
Réapprovisionnement du porte-cartouche d'agrafes B/C (en option)
Procédez comme suit pour réapprovisionner en agrafes la plieuse en option. Suivez la même procédure pour approvisionner le et le porte-cartouche d'agrafes C.
1. Poussez le levier de déverrouillage de la plieuse et retirez-la.
2 Retirez le porte-cartouche d'agrafes B ou C.
3 Ouvrez la butée et retirez la cartouche d'agrafes vide.
REMARQUE : peut être retirée que lorsqu'elle ne contient plus d'agrafes.
4 Insérez la nouvelle cartouche d'agrafes dans le porte-cartouche d'agrafes et fermez la butée.
5 Réinstallez .
Lors de la réinstallation, alignez les repères en forme de triangles du porte-cartouche d'agrafes sur l'agrafeuse. Une fois le porte-cartouche d'agrafes inséré correctement, un déclic est émis.
6. Réinstallez la plieuse.
Vidage du bac de récupération de la perforatrice
Si un message indiquant que le bac de récu est plein s'affiche sur le panneau de commande de la machine, veillez à vider le contenu du bac de récu .
Laissez la machine sous tension lors de cette opération.
1 Ouvrez le capot avant.
2 Saisissez la poignée du bac de récupération et sortez le bac du finisseur de document.
REMARQUE : Veillez à ne pas renverser le contenu du bac de réception de la perforatrice lorsque vous retirez le bac.
3 Jetez le contenu du bac dans une poubelle.
4 Réinstallez le bac de réception de la perforatrice. Alignez-le sur les guides du finisseur de document.
5 Fermez le capot avant.
Papier

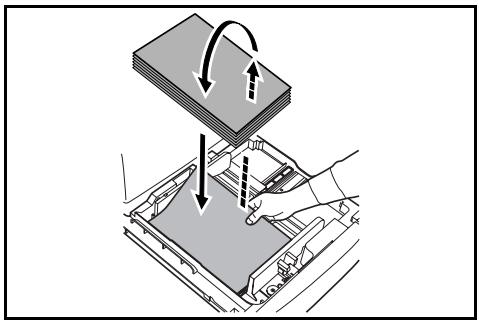

Si les copies éjectées sont ondulées ou ne sont pas alignées, retournez le papier du bac et chargez-le de nouveau. Si les copies sont recourbées, reportez-vous à la section "Copies recourbées", à la page 142.
Si un bourrage papier se produit, vérifiez que le guide latéral situé dans le bac est réglé sur le format de papier chargé.
Élimination des bourrages papier
Lorsqu'un bourrage papier se produit, la copie s'arrête et le panneau de commande de la machine affiche un .
REMARQUE : Laissez la machine sous tension ( | ) lors de cette opération. Une fois le bourrage papier éliminé, l'écran du panneau de commande de la machine affiche de nouveau l'information qui était affichée avant le
Section de couplage

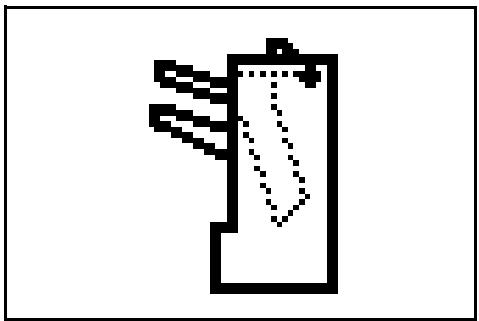

Si l'illustration présentée s'affiche sur le panneau de commande de la machine, un bourrage papier est présent au niveau de la section de couplage entre le finisseur de document et la machine.

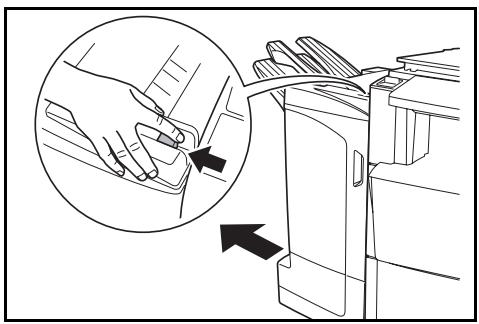

1 Poussez le levier de déverrouillage du module de finition pour retirer le module de la machine.

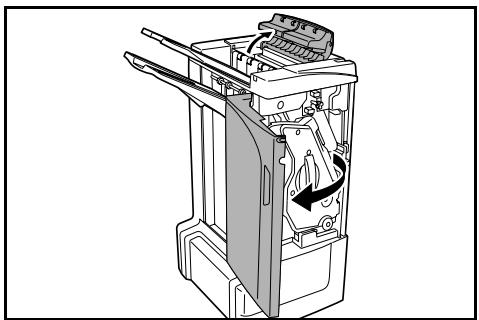

3 Ouvrez le bac C et le capot avant.

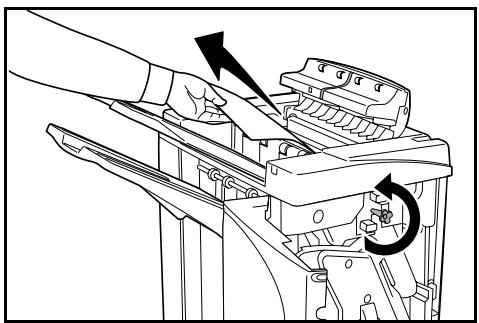

4 Faites tourner la molette d'entraînement (D2) vers la gauche afin de faire avancer le papier et de le retirer facilement par la suite.
5 Fermez le bac C et le capot avant, puis réinstallez le finisseur de documents sur la machine.
Bac à

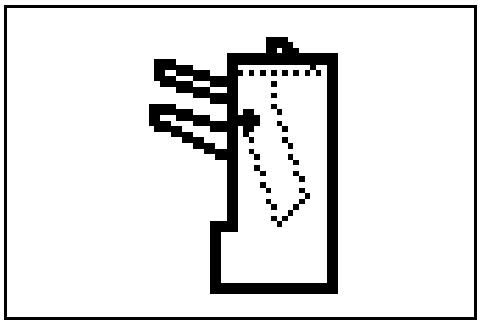

Si l'illustration présente s'affiche sur le panneau de commande de la machine, un bourrage papier est présent au niveau du circuit d'entraînement vers le bac A.

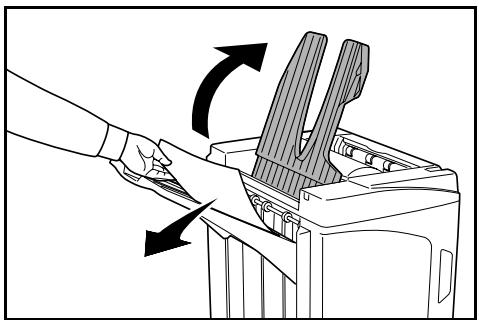

1. Ouvrez le bac B et retirez le papier coincé.

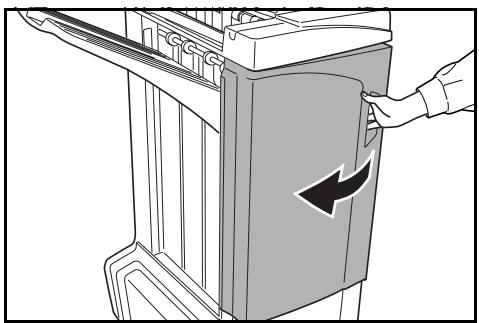

2 Ouvrez le capot avant.
3 Retirez le bac interne (D5).

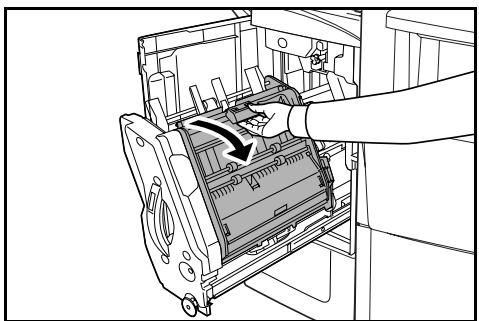

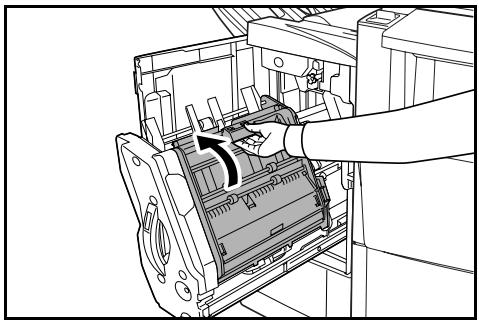

4 Ouvrez le capot du bac interne (D6).

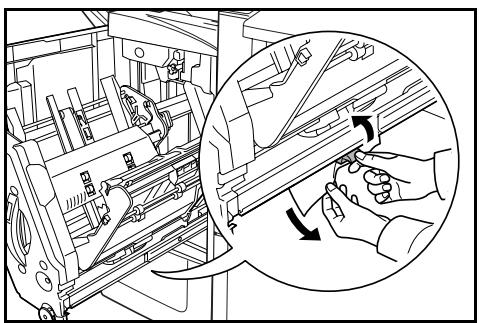

REMARQUE : si le papier coincé est situé dans la partie inférieure du bac et est difficile à retirer, soulevez le support papier du bac interne (D3) et retirez le papier coincé à partir de la partie inférieure du bac.
6 Fermez le capot du bac interne (D6).
ATTENTION : f jusqu'à ce que l'aimant s'enclenche.

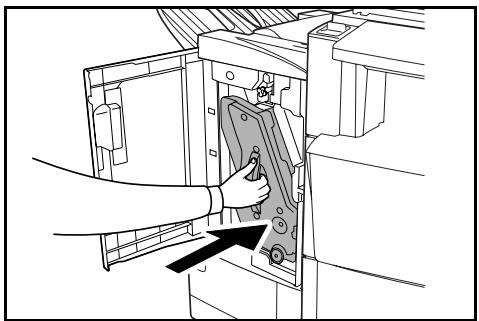

Réinstallez le bac interne (D5) et fermez le capot avant.
Bac B

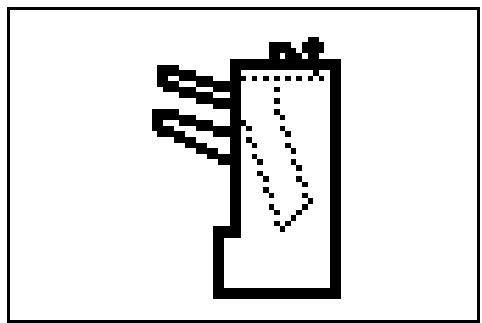

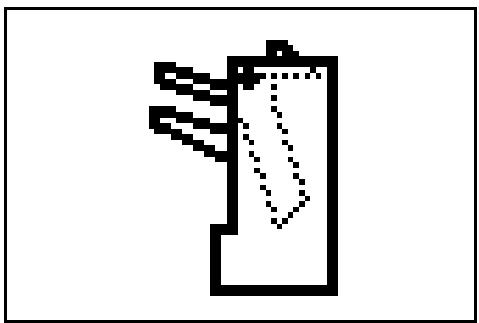

Si l'illustration présente s'affiche sur le panneau de commande de la machine, un bourrage papier est présent au niveau du circuit d'entraînement vers le bac B.

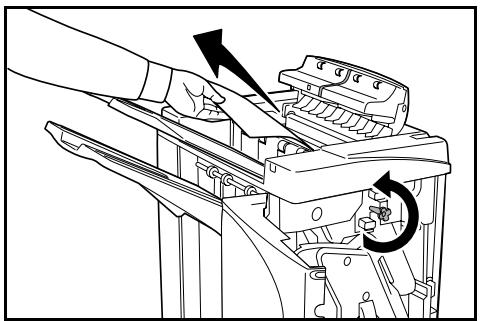

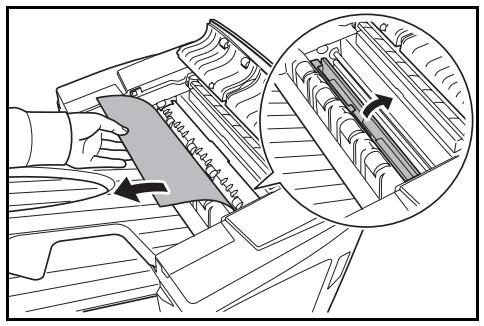

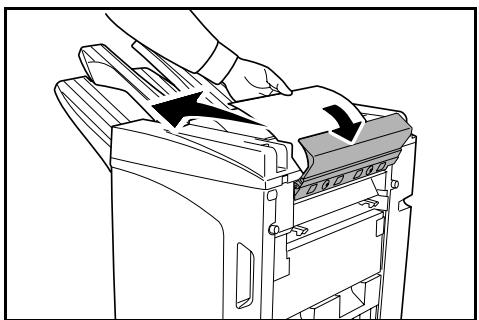

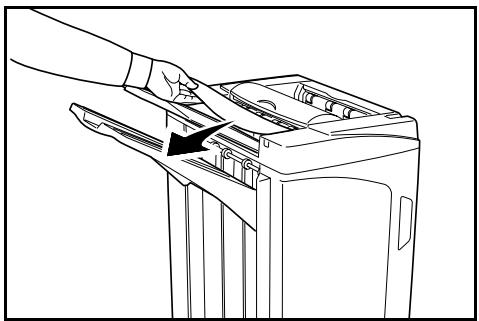

1 Retirez le papier coincé au niveau du circuit de sortie.
2 Ouvrez le bac C.

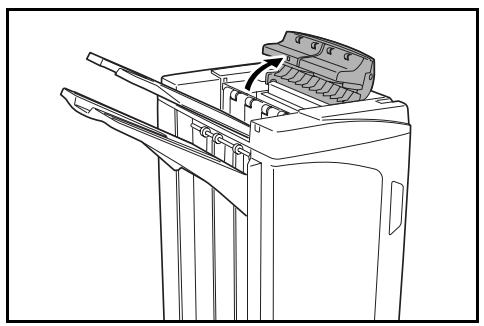

3 Ouvrez la plaque de guidage du papier (D1) et retirez le papier coincé.
4 Ouvrez le capot avant.
5 Faites tourner la molette d'entraînement (D2) vers la gauche afin de faire avancer le papier et de le retirer facilement par la suite.

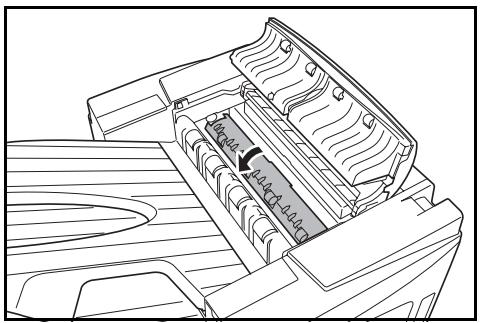

6 Fermez la plaque de guidage du papier (D1).
REMARQUE : veillez à bien fermer , faute de quoi des bourrages papier risquent de survenir.
Fermez le bac C et le capot avant.
Si l'illustration présentée s'affiche sur le panneau de commande de la machine, un bourrage papier est présent au niveau du circuit d'entraînement vers le bac C.
1 Poussez le levier de déverrouillage du module de finition pour retirer le module de la machine.
2 Ouvr etirez le papier coincé.
3 Ferm éinstallez le finisseur de documents sur la machine.
Circuit d'entraînement / bac interne

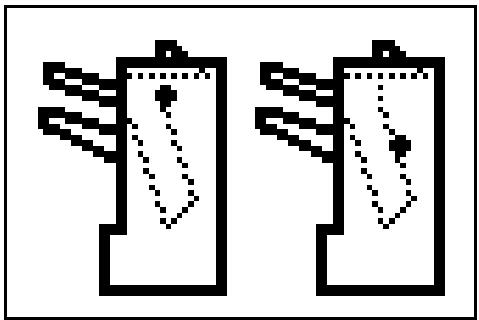

Si l'illustration présente s'affiche sur le panneau de commande de la machine, un bourrage papier est présent înement vers le bac interne.
REMARQUE : si les bourrages papier sont fréquents înement ou du bac interne, il est possible que le papier soit recourbé de manière excessive. Lorsque les pages imprimées sont recourbées, procédez comme indiqué à la page 142.

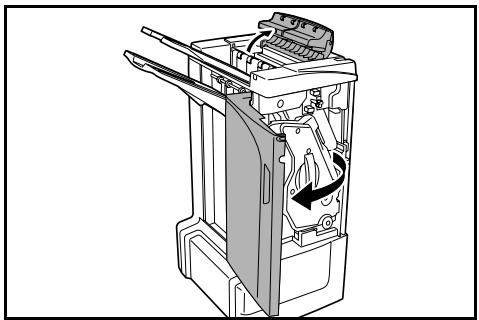

1 Ouvrez le bac C et le capot avant.
2 Faites tourner la molette d'entraînement (D2) vers la gauche afin de faire avancer le papier et de le retirer facilement par la suite.

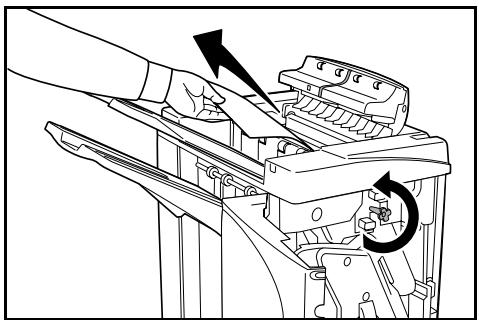

3 Suivez la procédure de la page 133, à compter de l'étape 3, pour retirer le papier coincé.
Casier (en option)
Si l'illustration présente s'affiche sur le panneau de commande de la machine, un bourrage papier est présent au niveau du casier.
1. Ouvrez le capot du casier.
3 Fermez le capot du casier.
Circuit d'entraînement
Si l'illustration présentée s'affiche sur le panneau de commande de la machine, un bourrage papier est présent au niveau du circuit d'entraînement de la plieuse.

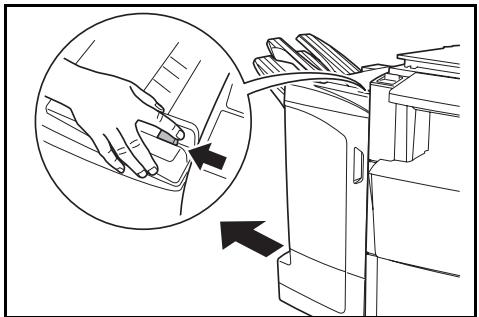

1 Poussez le levier de déverrouillage du module de finition pour retirer le module de la machine.

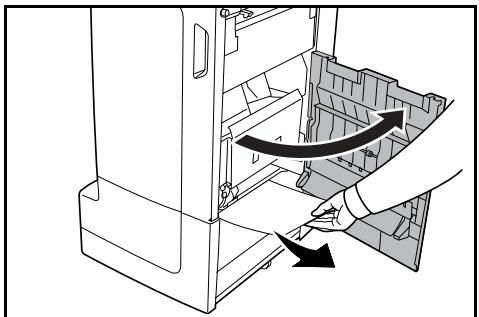

2 Ouvrez le capot droit (D8) et retirez le papier coincé.
Si aucun bourrage papier n'est présent au niveau du capot droit (D8), procédez comme suit.

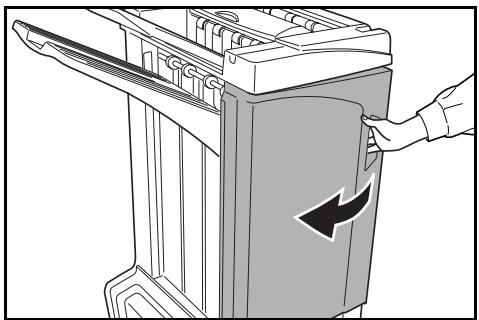

3 Fermez le capot droit (D8) et réinstallez le finisseur de documents sur la machine. 4 Ouvrez le capot avant.

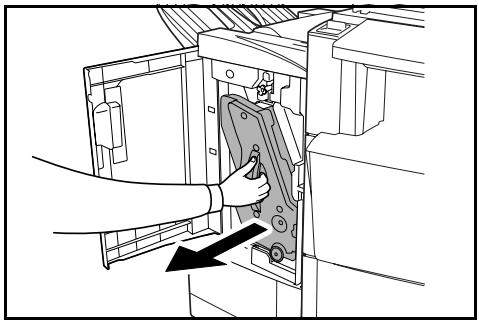

5 Retirez le bac interne (D5).

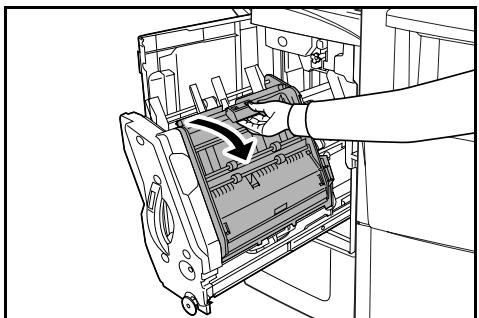

6 Ouvrez le capot du bac interne (D6).

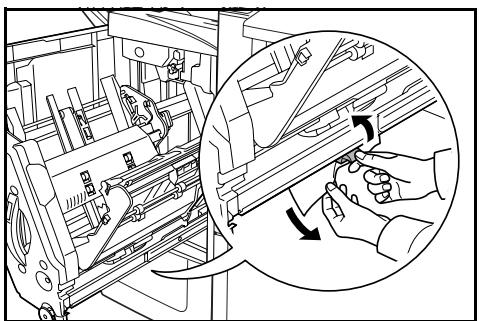

REMARQUE : si le papier coincé est situé dans la partie inférieure du bac et est difficile à retirer, soulevez le support papier du bac interne (D3 é à partir de la partie inférieure du bac.

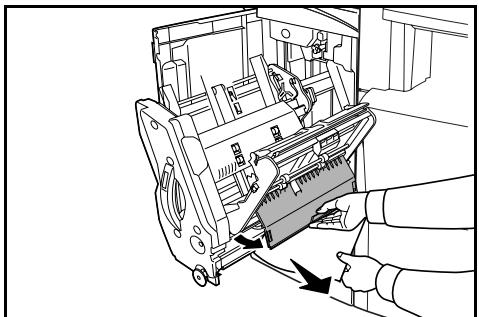

8 Ouvrez le capot du bac interne (D7) et retirez le papier coince.

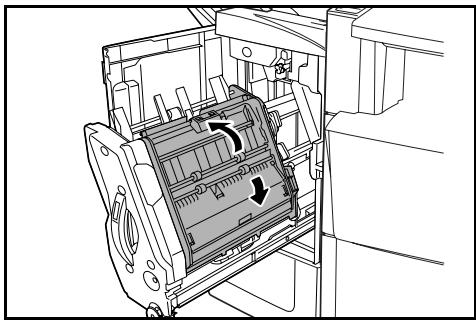

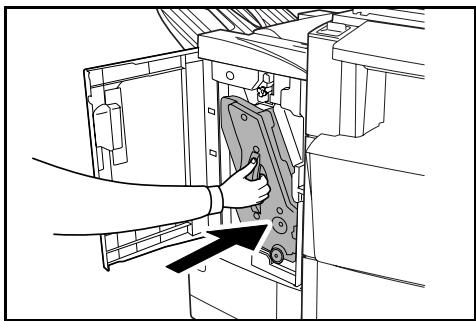

Fermez le capot du bac interne (D6 et D7).
REMARQUE : f ) jusqu'à ce que l'aimant s'enclenche.
Circuit de sortie

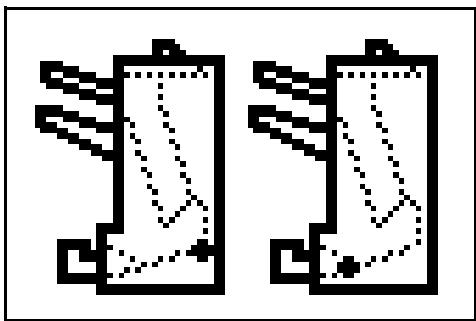

Si l'illustration présentée s'affiche sur le panneau de commande de la machine, un bourrage papier est présent au niveau du circuit de sortie de la plieuse.

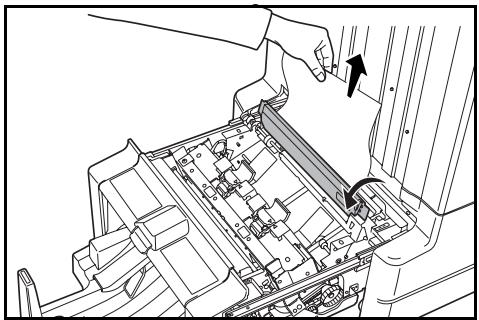

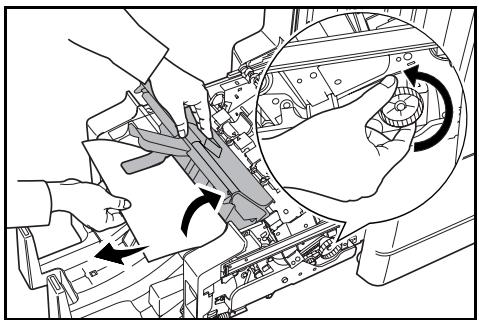

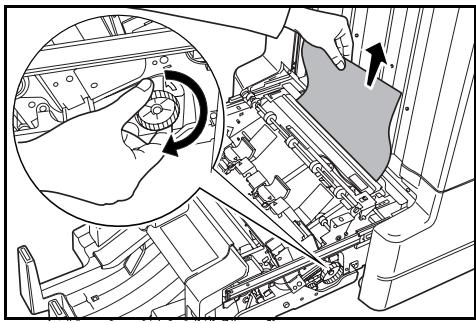

Faites tourner la molette d'entraînement de la plieuse (D10) vers la droite afin de faire avancer le papier et de le retirer facilement par la suite. Retirez ensuite le papier.
3 Ouvrez la plaque de guidage du papier de la plieuse (D9) et retirez le papier coincé.
4 Ouvrez le capot supérieur de la plieuse et faites tourner la molette d'entraînement de la plieuse (D10) vers la gauche afin de faire avancer le papier et de le retirer facilement par la suite.

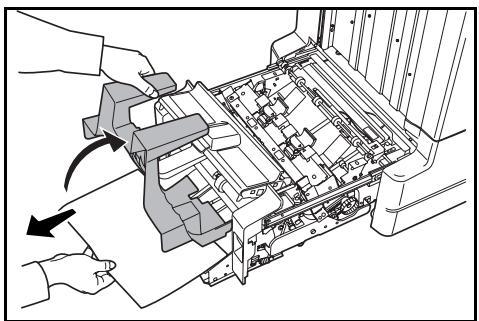

5 Ouvrez le bac de pliage et retirez le papier coincé.
6 Fermez les capots et les bacs ouverts et remettez la plieuse en position d'origine.
Mesures de précaution à prendre lors du retrait du bac interne
Si vous mettez l'appareil hors tension ou ouvrez accidentellement le capot avant lorsque le finisseur de document fonctionne et que la fenê une zone rouge, le bac interne (D5) est automatiquement verrouillé et ne peut être retiré.
Si vous avez mis l'appareil hors tension, remettez-le sous tension. Si le capot avant est ouvert, fermez-le. L alors une zone noire et le bac interne (D5) est déverrouillé.

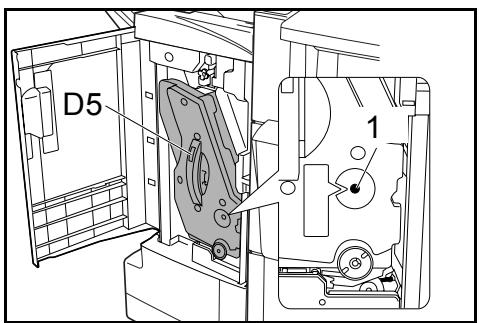

Avant de retirer le bac interne (D5), assurez-vous que la fenê une zone noire.
Copies recourbées
Si les copies éjectées sont recourbées, procédez à un réglage à l'aide de la molette de réglage inférieure du rouleau de pression (E1) et de la molette de réglage supérieure du rouleau de pression (E2).
REMARQUE : le papier recourbé peut occasionner des bourrages papier fréquents au niveau du circuit d'entraînement et du bac interne. Dans ce cas, procédez comme suit pour régler le recourbement du papier.

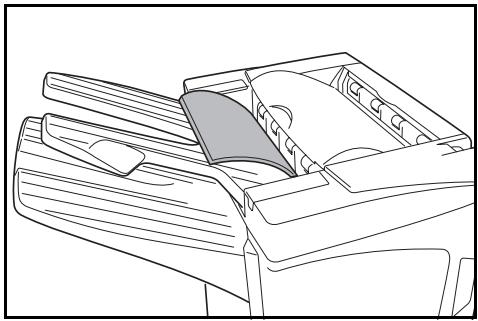

Papier recourbé vers le bas

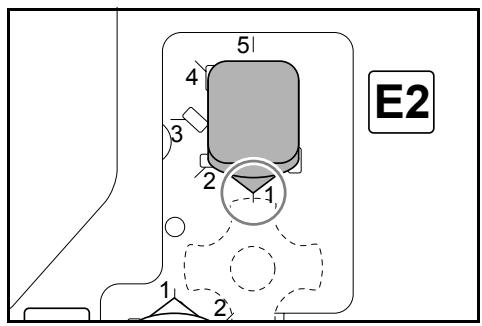

1 Ouvrez le capot avant. 2 Réglez la molette de réglage sup 2) sur '1'. Pour connaître la procédure, reportez-vous à la section "Papier recourbé vers le haut", à la page 143.
3 Tirez la molette de réglage inf 1) vers l'extérieur et faites-la tourner vers un chiffre plus élevé.
Alignez la molette sur un chiffre et verrouillez-la en insérant les pattes de la molette dans la zone de découpe du boîtier.

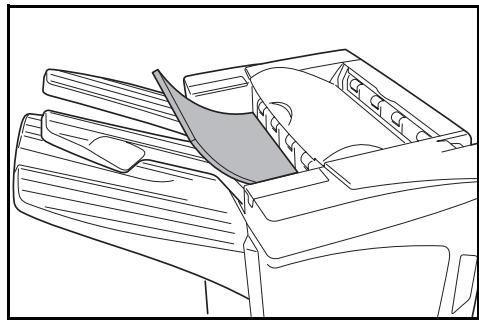

Papier recourbé vers le haut

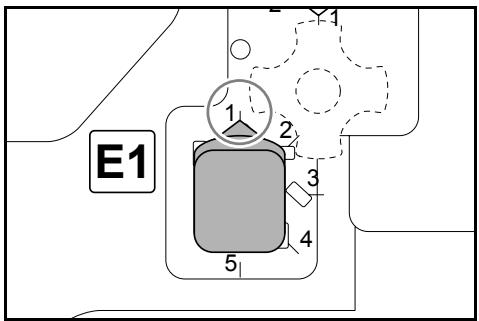

1 Ouvrez le capot avant. 2 Réglez la molette de réglage inférieure 1) sur '1'. Pour connaître la procédure, reportez-vous à la section "Papier recourbé vers le bas", à la page 142.

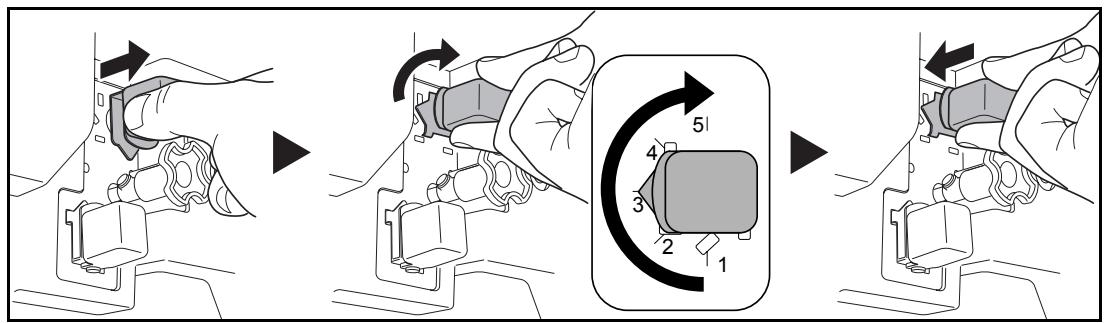

3 Tirez la molette de réglage sup 2) vers l'extérieur et faites-la tourner vers un chiffre plus élevé.
Alignez la molette sur un chiffre et verrouillez-la en insérant les pattes de la molette dans la zone de découpe du boîtier.
4. Fermez le capot avant.
Élimination d'un bourrage d'agrafes
Si un message indiquant la présence d'un bourrage d'agrafes s'affiche sur le panneau de commande de la machine, retirez les agrafes coincées.
Porte-cartouche d'encres A
Procédez comme suit pour .
REMARQUE : reportez-vous à la page 146 pour retirer les agrafes coincées dans la plieuse en option.
1 Poussez le levier de déverrouillage du module de finition pour retirer le module de la machine.

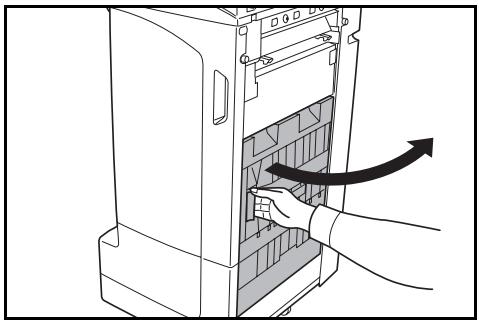

2 Ouvrez le capot droit (D).
3 Réinstallez le .
4 Ouvr agrafes A et retirez les agrafes coincées.
5 Remett en position originale.
6 Réinstallez le porte-cartouche d'agrafes. Une fois le porte-cartouche d'agrafes inséré correctement, un déclic est émis.
7 Fermez le capot droit (D8) et réinstallez le finisseur de documents sur la machine.
Porte-cartouche d'agrafes B/C
Procédez comme suit pour retirer les agrafes coincées dans la plieuse en option.
1. Poussez le levier de déverrouillage de la plieuse et retirez la plieuse.
2 Retirez le porte-cartouche d'agrafes (B) ou (C).
3 Ouvrez le capot (B) du et retirez les agrafes coincées.
4 Remett n position originale.
5 Réinstallez .
Lors de la réinstallation, alignez les repères en forme de triangles du porte-cartouche d'agrafes sur l'agrafeuse. Une fois le porte-cartouche d'agrafes inséré correctement, un déclic est émis.
6. Réinstallez la plieuse.
Spécifications
REMARQUE : les spécifications ci-dessous peuvent être modifiées sans préavis.
| Élément | Description | |
| Type | Modèle au sol | |
| Nombre de bacs | 3 | |
| Capacité de bac | Bac A (papier de grammage 64 g/m2) | A3, B4, Folio,11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 8K : 1500 feuilles |
| A4, A4R, B5, 11 × 8 1/2", 8 1/2 × 11", 16K : 3000 feuilles | ||
| Bac B (papier de grammage 64 g/m2) | A3, B4, Folio,11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 12 × 18", 8K : 100 feuilles | |
| A4, A4R, B5, B5R, A5, A5R, B6R, A6R, 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2", 16K, 16KR : 200 feuilles | ||
| Bac C (papier de grammage 64 g/m2) | A4, B5, A5, A5R, B6R, A6R, 11 × 8 1/2", 5 1/2 × 8 1/2", 16K : 50 feuilles | |
| Agrafeuse | Capacité d'agrafage (papier de grammage 64 g/m2) | A3, B4, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 8K : 30 feuilles |
| A4, A4R, B5, 11 × 8 1/2", 8 1/2 × 11", 16K : 50 feuilles | ||
| Mode Agrafage avec sélection automatique : 30 feuilles | ||
| Grammage du papier | 90 g/m2 ou moins | |
| Capacité de bac | Agrafage 2 à 4 feuilles : 150 yeux | |
| Agrafage 5 à 10 feuilles : 100 yeux | ||
| Agrafage 11 à 30 feuilles : 50 yeux | ||
| Agrafage 31 a 50 feuilles : 3000 feuilles† | ||
| Dimensions (L × P × H) | 684 mm × 563 mm × 1087 mm26 15/16" × 22 3/16" × 42 13/16" | |
| Poids | Environ 55 kg (121 livres) | |
Les formats acceptés sont A4, A4R, B5, 11 × 8 1/2", 8 1/2 × 11" et 16K.
Perforatrice (en option)
| Élément | Description | |
| Format du papier (papier de gramma@64 g/m2) | Bac A | A3, B4, A4, A4R, B5, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 11 × 8 1/2", 8 1/2 × 11" |
| Bac B | A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2" | |
Casier (en option)
| Élément | Description |
| Nombre de bacs | 7 |
| Format du papier | A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2", 8K, 16K, 16KR |
| Capacité maximum de stockage (papier de grammage 64 g/m2) | A3, B4, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 8K : 50 feuilles/bac |
| A4, A4R, B5, B5R, A5R, 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2", 16K, 16KR : 100 feuilles/bac | |
| Dimensions (L × P × H) | 510 mm × 400 mm × 470 mm20 1/16" × 15 3/4" × 18 1/2" |
| Poids | 10 kg (22 livres) ou moins |
Pliouse (en option)
| Élément | Description |
| Format du papier | A3, B4, A4R, 11 × 17", 8 1/2 × 14", 8 1/2 × 11" |
| Nombre de feuilles | 1 à 16 (pas d'agrafage pour une feuille) |
| Capacité maximum de stockage (papier de grammage 64 g/m2) | 5 copies ou moins dans un jeu : 30 heures6 à 10 copies dans un jeu : 16 heures11 à 16 copies dans un jeu : 10 heures |
| Grammage du papier | 60-200 g/m2 (une couverture uniquement lorsque le grammage estequivalent a 81 g/m2 ou plus) |
