FS-C5400DN - Imprimante couleur laser KYOCERA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante couleur laser
Marque	KYOCERA
Modèle	FS-C5400DN
Vitesse d'impression (A4)	35 pages par minute (noir et couleur)
Vitesse d'impression (Letter)	37 pages par minute (noir et couleur)
Résolution	600 dpi
Temps de première impression	Noir et blanc : ≤8 secondes ; Couleur : ≤9 secondes
Temps de préchauffage	≤60 secondes (sous tension) ; ≤45 secondes (veille)
Mémoire standard	256 Mo
Mémoire maximale	1280 Mo
Processeur	PowerPC 750FL (733 MHz)
Capacité papier (bac standard)	500 feuilles (80 g/m²)
Capacité papier (bac multifonction)	150 feuilles (80 g/m²)
Impression recto-verso	Automatique intégrée
Interfaces	USB 2.0 Hi-Speed, Ethernet 10/100 Base-TX
Systèmes d'exploitation compatibles	Windows 2000/XP/Vista/Server2003, Mac OS X
Consommation électrique (maximale)	1231 W
Dimensions (L × P × H)	345 × 518 × 510 mm
Poids	Environ 37 kg
Niveau sonore (impression)	LpA = 55 dB(A)
Consommables	Cartouches de toner (Noir, Cyan, Magenta, Jaune) et bac de récupération
Sécurité	Conforme EN60950-1, EN55022 Classe B, sécurité laser

FOIRE AUX QUESTIONS - FS-C5400DN KYOCERA

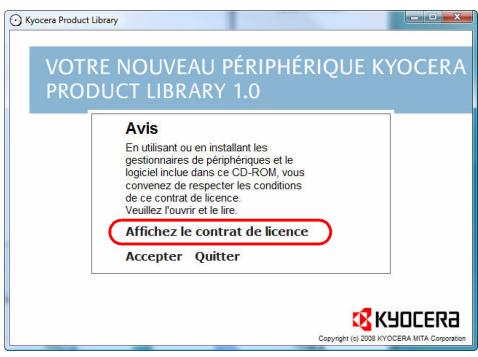

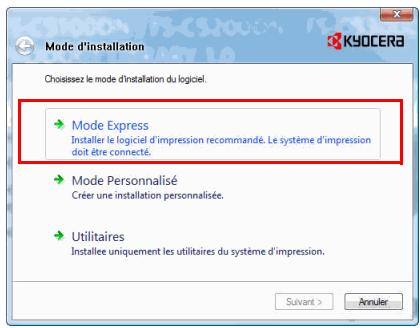

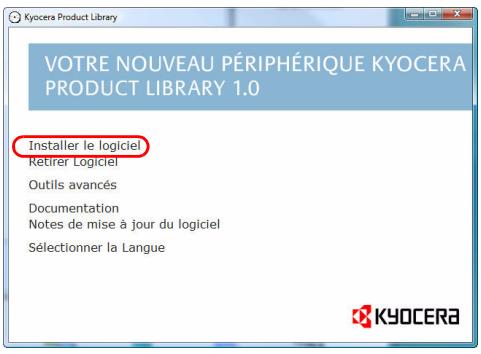

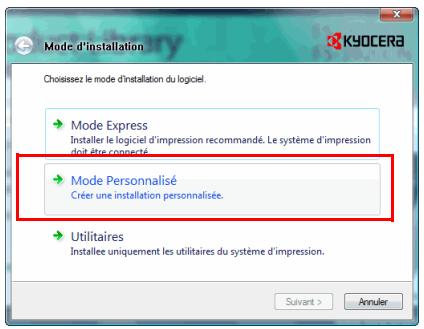

Comment installer le pilote d'impression ?

Insérez le CD-ROM fourni dans l'ordinateur. Si l'assistant ne se lance pas, exécutez Setup.exe. Acceptez le contrat de licence, puis choisissez le mode express (détection automatique) ou personnalisé. Suivez les instructions à l'écran. Redémarrez l'ordinateur si nécessaire.

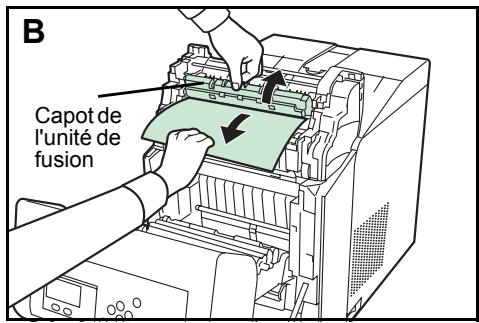

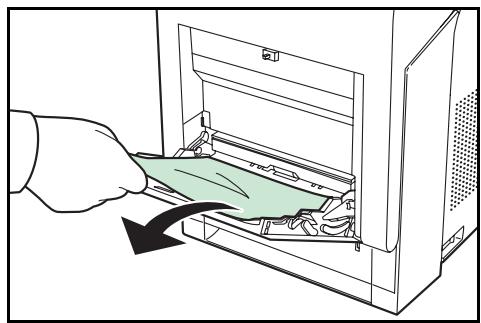

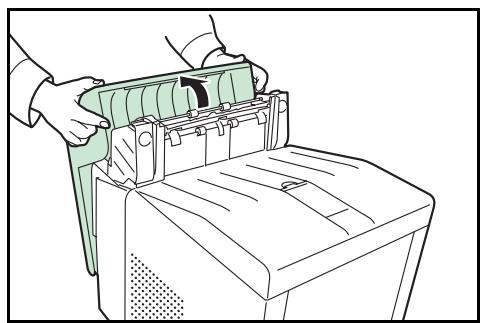

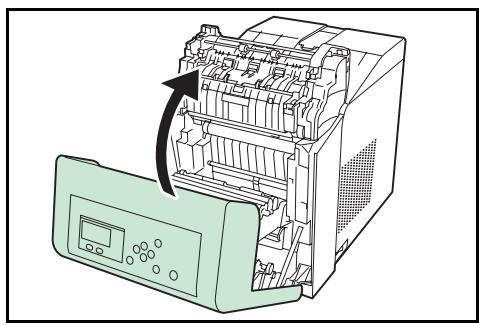

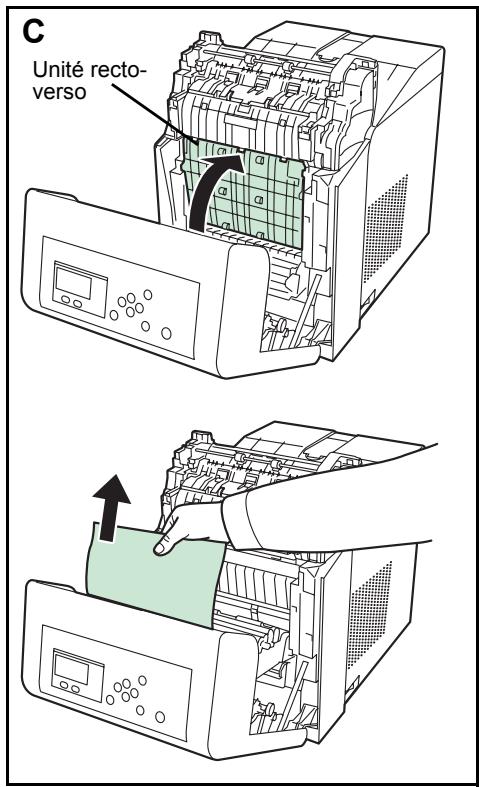

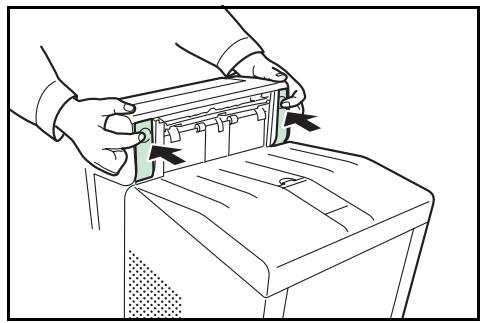

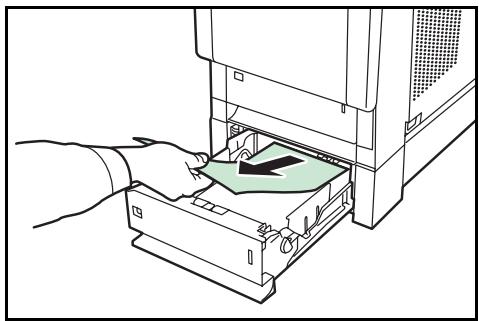

Comment éliminer un bourrage papier ?

Ouvrez le capot avant ou arrière indiqué par le message d'erreur. Retirez délicatement le papier coincé en tirant dans le sens du chemin du papier. Vérifiez également le bac multifonction et l'unité recto-verso. Fermez tous les capots. L'impression reprend automatiquement.

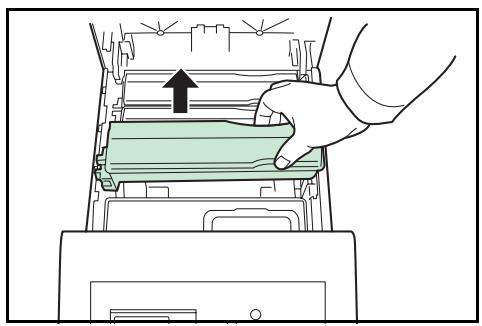

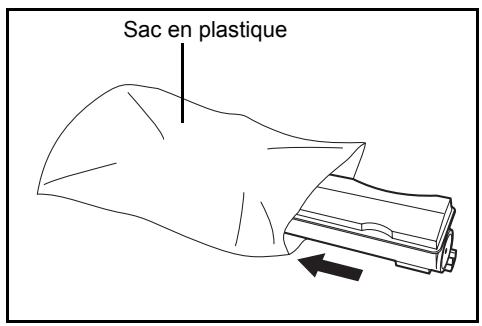

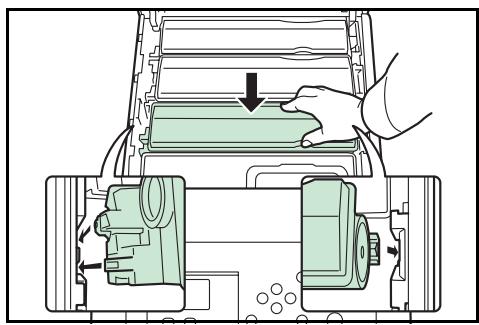

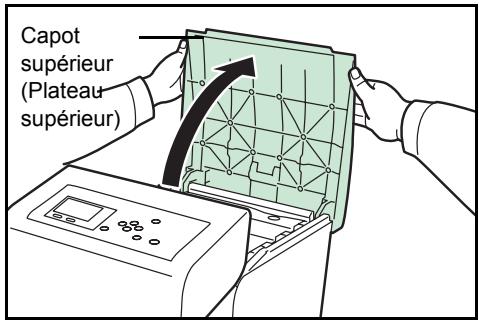

Comment remplacer une cartouche de toner ?

Ouvrez le capot avant. Tirez la cartouche usagée vers le haut et sortez-la. Insérez la nouvelle cartouche jusqu'au déclic. Refermez le capot. L'imprimante effectue une calibration automatique. Vérifiez le niveau de toner dans le menu Compteur du panneau de commande.

Comment configurer l'adresse réseau ?

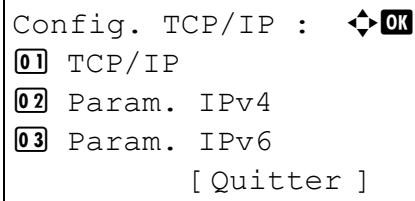

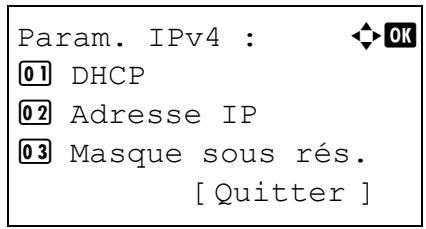

Appuyez sur [MENU], sélectionnez Réseau puis Param. IPv4. Activez DHCP ou saisissez manuellement l'adresse IP, le masque de sous-réseau et la passerelle. Redémarrez l'imprimante. Imprimez une page d'état pour vérifier les paramètres.

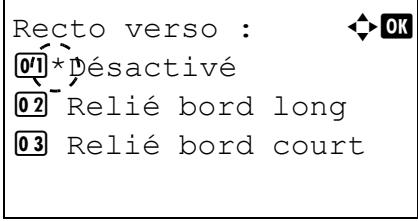

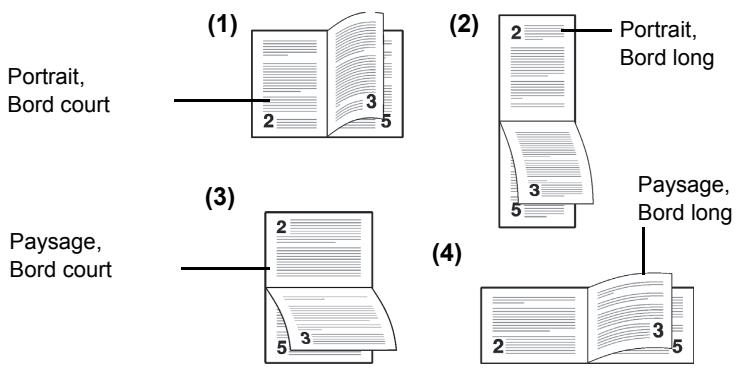

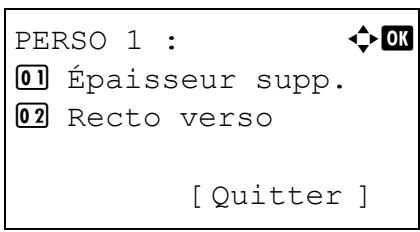

Comment imprimer en recto-verso automatique ?

Dans le pilote d'impression, sous l'onglet Finishing ou Avancé, sélectionnez Impression recto-verso ou Duplex. Choisissez la reliure (bord long ou court). L'imprimante imprime automatiquement des deux côtés du papier.

Que faire si l'imprimante affiche 'Attendre SVP.' ?

Ce message s'affiche lors du préchauffage, de l'ajout de toner ou de la calibration. Attendez quelques minutes. Si le message persiste, vérifiez qu'aucun bourrage n'est présent et que les capots sont bien fermés. Consultez le chapitre Dépannage de la notice.

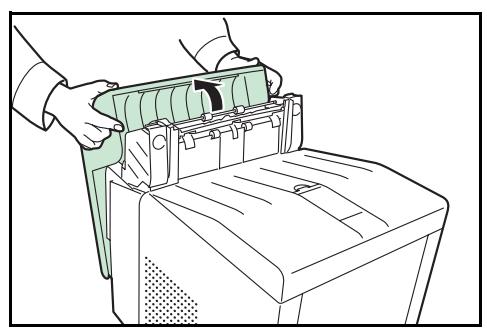

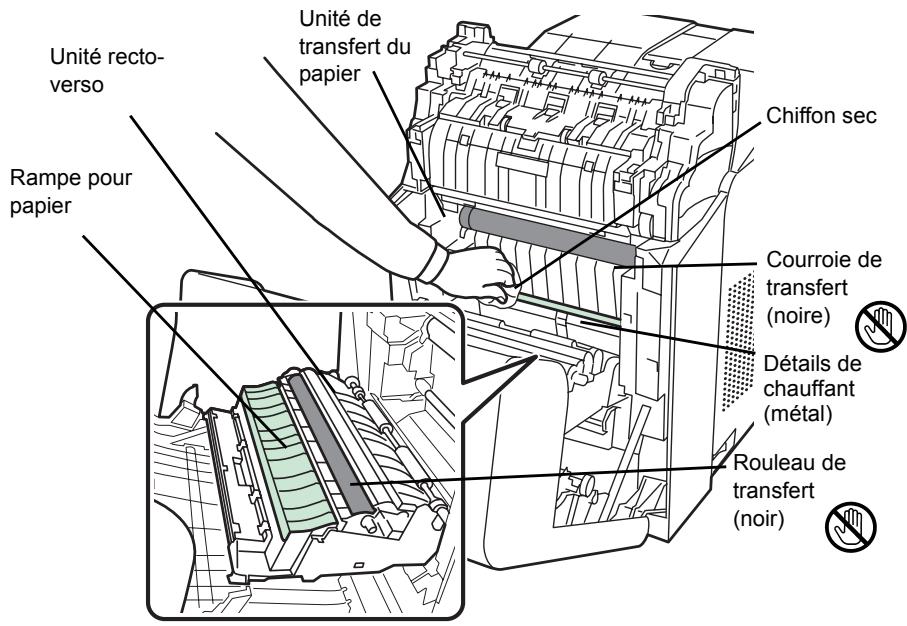

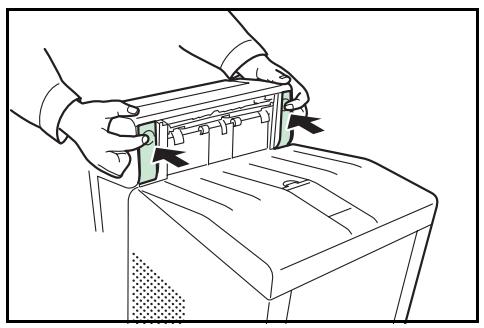

Comment nettoyer l'unité de transfert ?

Éteignez l'imprimante et débranchez-la. Ouvrez le capot avant et localisez l'unité de transfert (bande de transfert). Nettoyez-la délicatement avec un chiffon doux non pelucheux. Refermez le capot et rebranchez l'appareil. Le nettoyage régulier améliore la qualité d'impression.

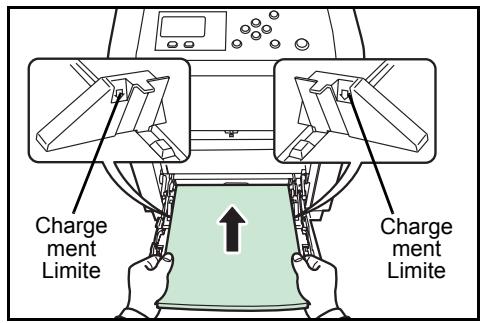

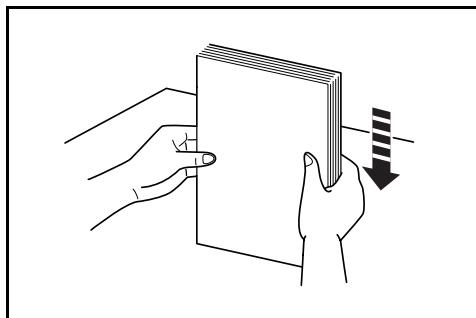

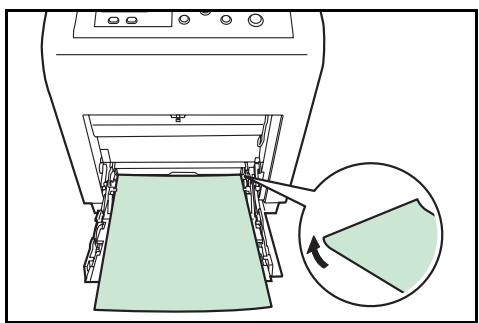

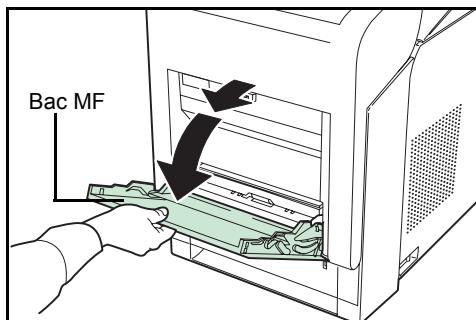

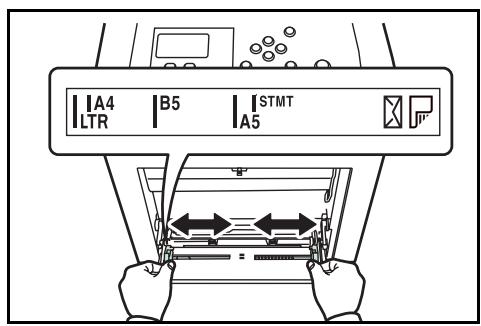

Comment utiliser le bac multifonction (bac MF) ?

Tirez le bac MF vers l'avant. Réglez les guides latéraux au format du support. Chargez le support (transparents, étiquettes, enveloppes, etc.) la face à imprimer vers le bas. Dans le panneau de commande, définissez le type et le format de papier via Param. papier.

Quels types de papier sont compatibles ?

L'imprimante accepte le papier normal, préimprimé, recyclé, couleur, étiquettes, transparents, enveloppes, cartes postales, papier couché et épais. Le grammage doit être compris entre 60 et 220 g/m² pour le bac MF, et entre 60 et 120 g/m² pour le bac standard. Utilisez de préférence du papier conçu pour les imprimantes laser.

Où trouver le manuel d'utilisation complet ?

Le manuel complet (231 pages) est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez le télécharger ou demander une traduction par email. La notice papier fournie avec l'imprimante couvre également tous les chapitres : installation, impression, gestion du papier, entretien et dépannage.

MODE D'EMPLOI FS-C5400DN KYOCERA

1 Éléments de l'appareil

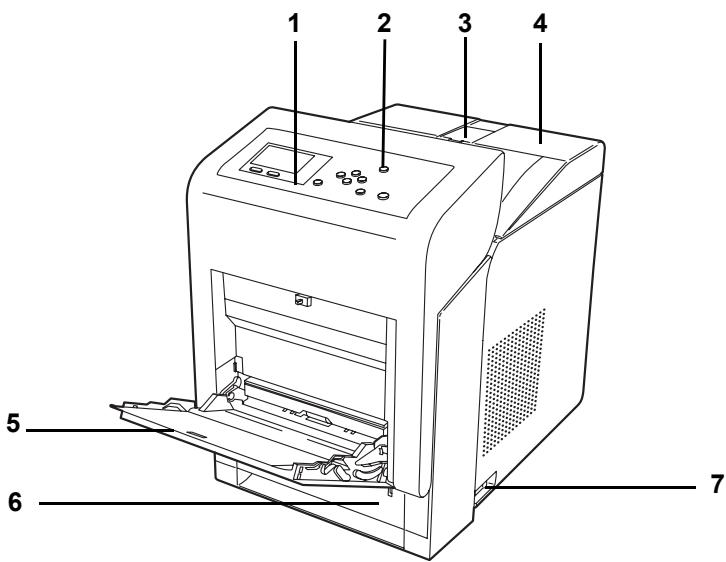

Éléments présents sur la face avant de l'imprimante 1-2

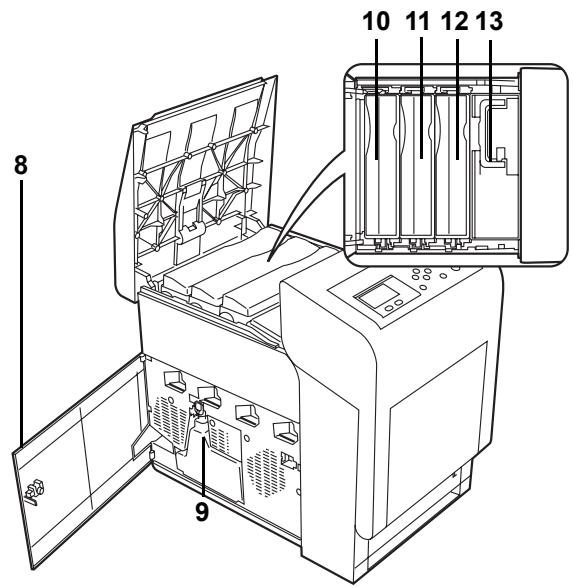

Éléments présents sur le côté gauche de l'imprimante 1-2

Éléments internes 1-3

Éléments présents sur la face arrière de l'imprimante 1-3

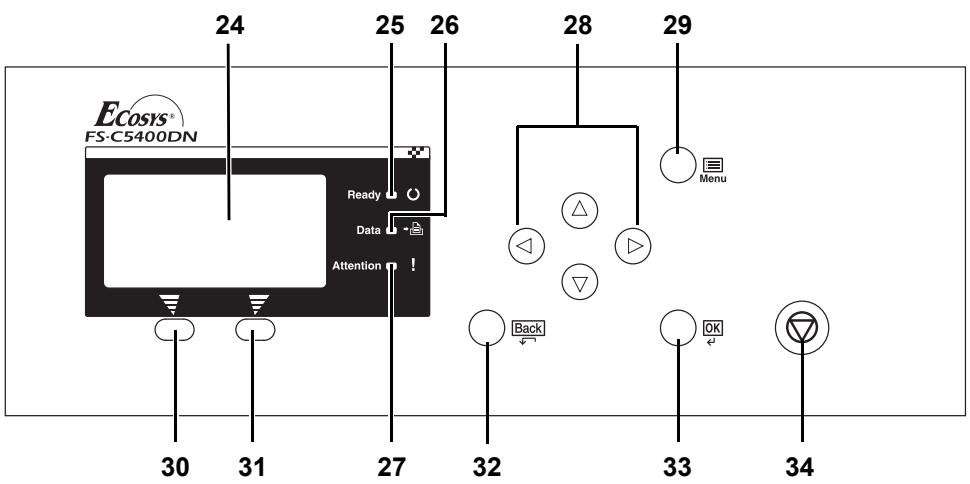

Panneau de commande 1-4

2 Opérations d'impression

Modification des paramètres de l'interface réseau 2-2

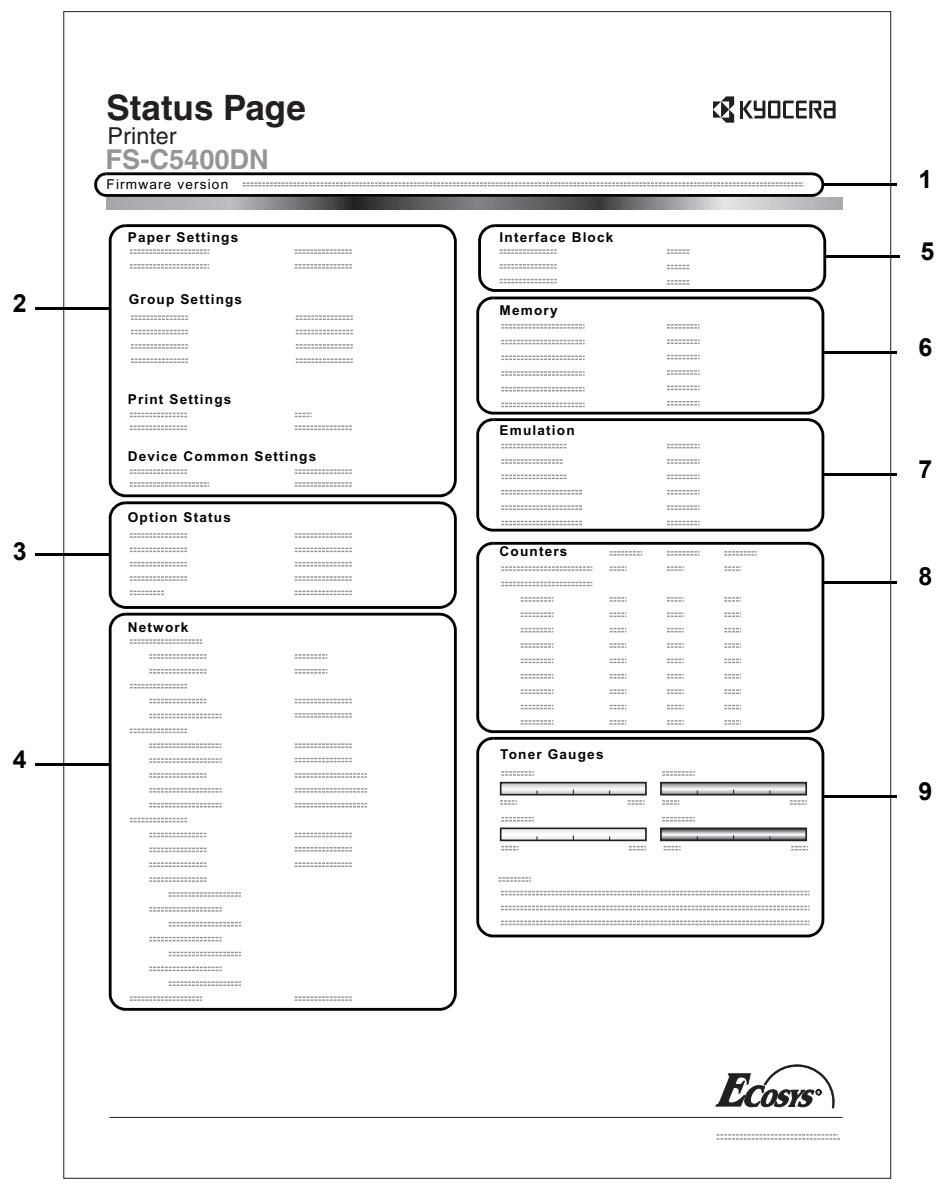

Impression d'une page de configuration 2-3

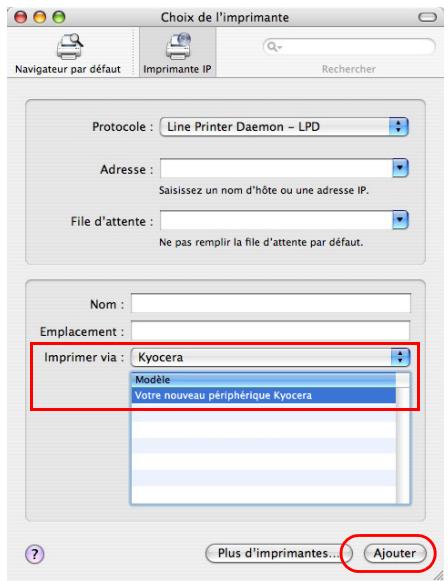

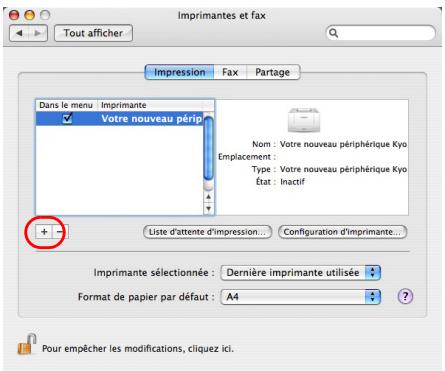

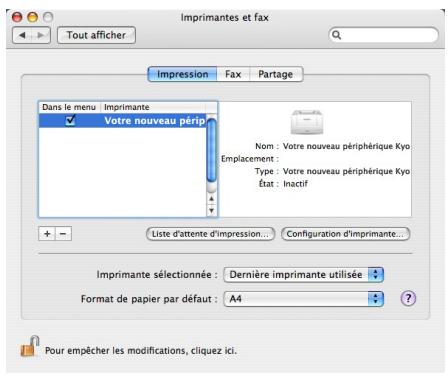

Installation du pilote de l'imprimante 2-4

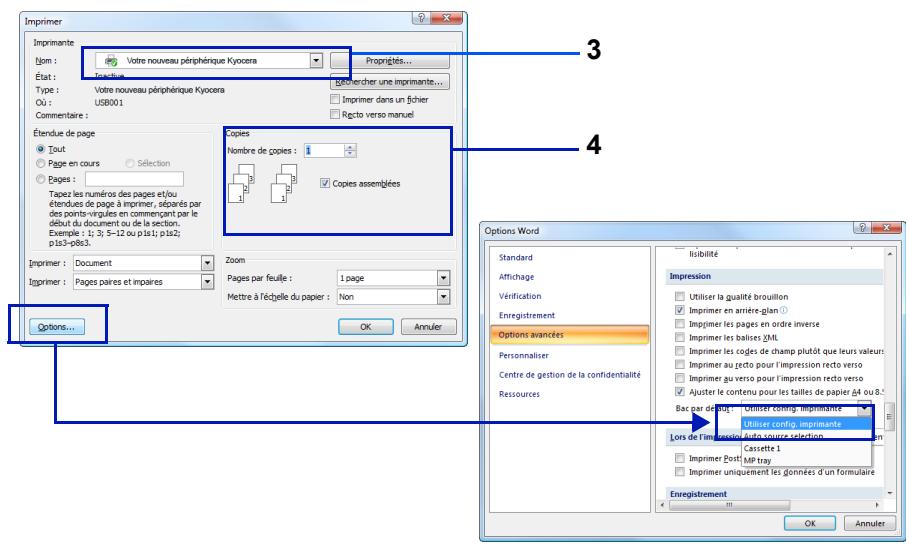

Impression à partir d'un logiciel d'application 2-11

Statut Monitor [Moniteur d'état] 2-12

Désinstallation du logiciel (ordinateur avec Windows) 2-16

3 Gestion du papier

Recommandations générales 3-2

Sélection du papier approprié 3-4

Papier spécial 3-7

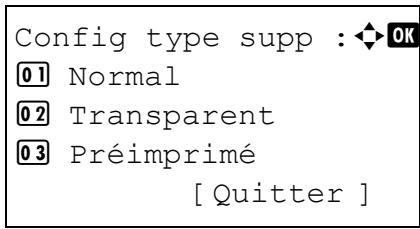

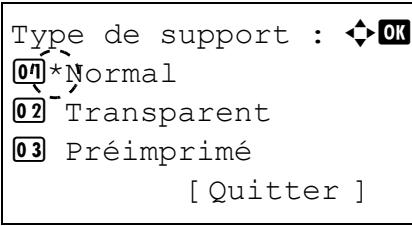

Type de papier 3-14

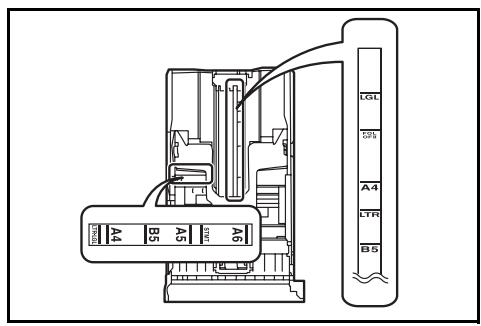

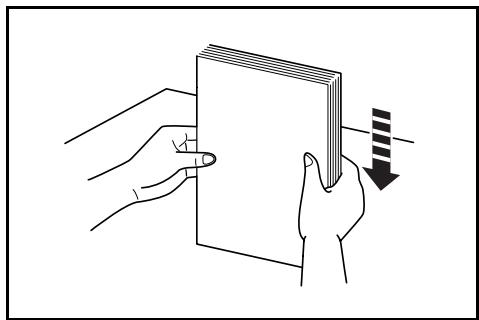

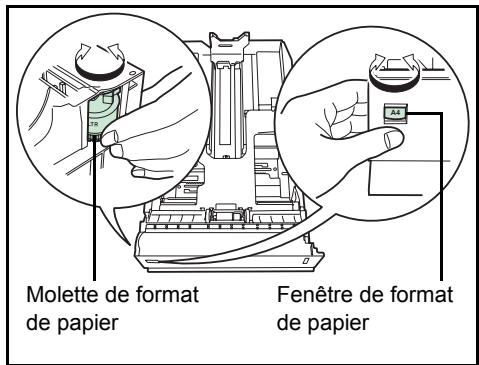

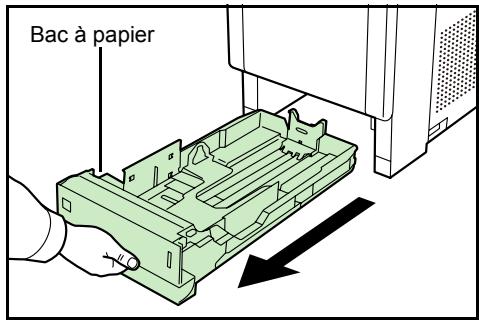

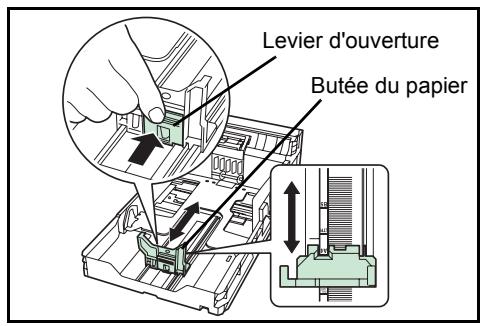

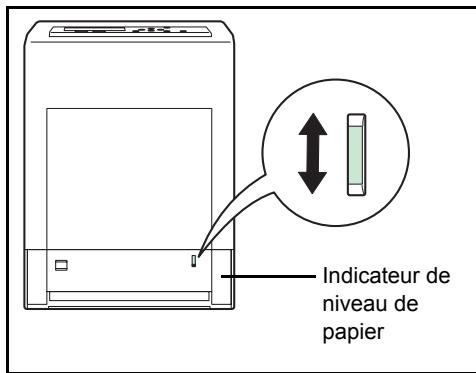

Chargement du papier 3-15

4 Utilisation du panneau de commande

Informations générales 4-2

Description du panneau de commande 4-3

Touches 4-6

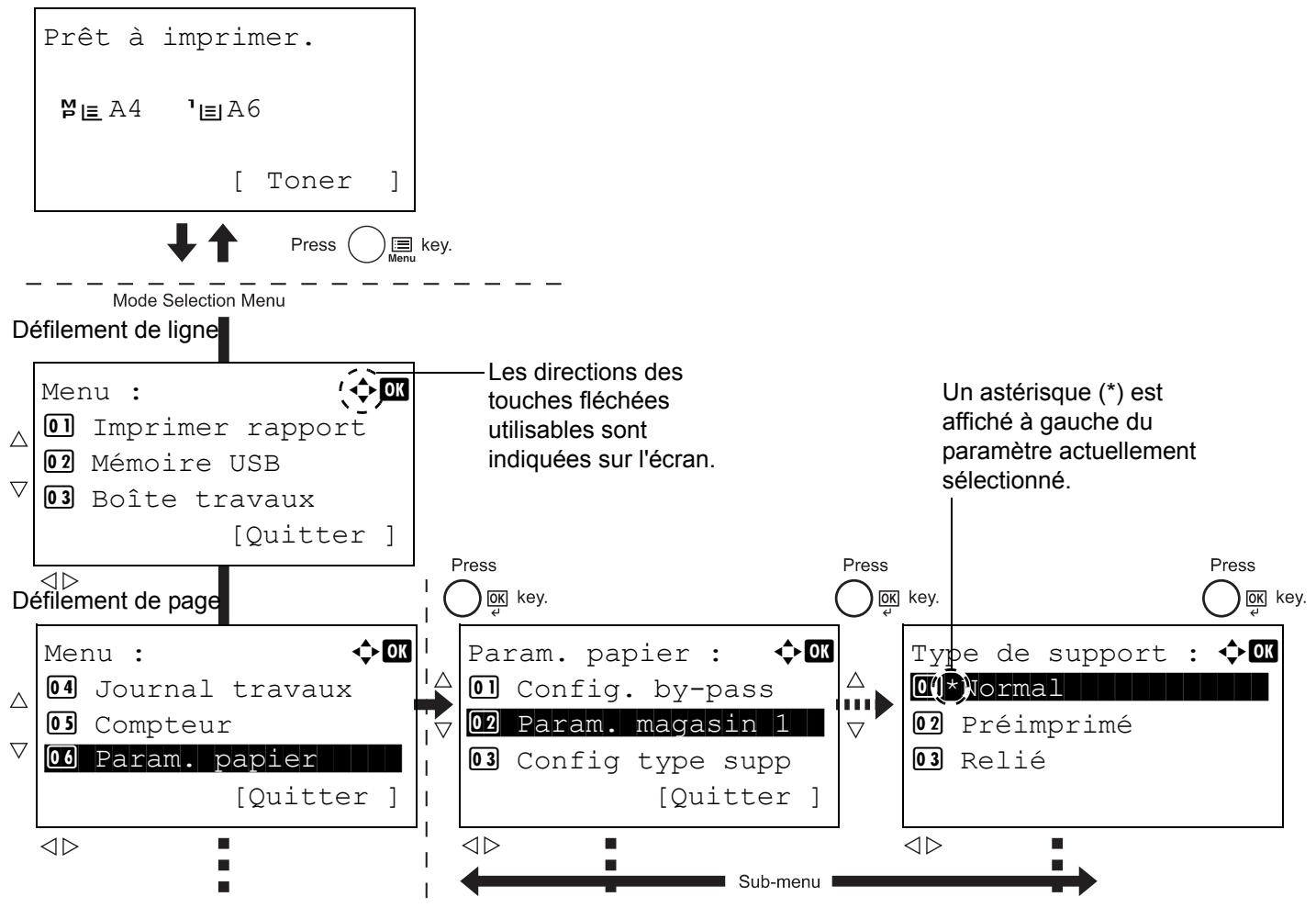

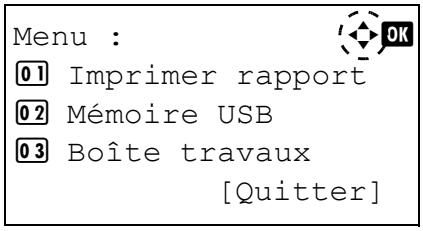

Utilisation du système de sélection de menus 4-8

Réglage d'un menu de sélection de mode 4-10

Imprimer rapport 4-11

Mémoire USB (sélection mémoire USB) 4-17

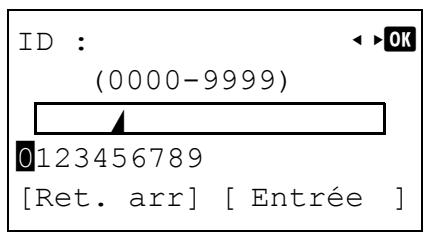

Boîte travaux 4-20

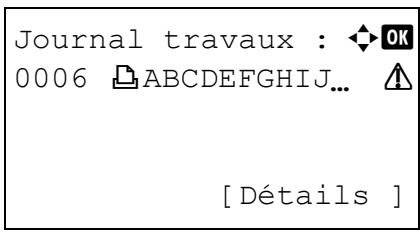

Journal des travaux 4-29

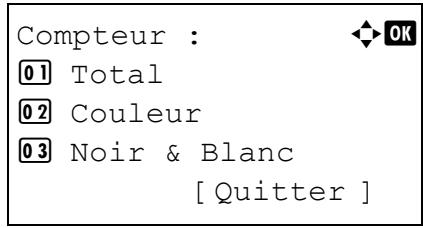

Compteur (Affichage de la valeur du compteur) 4-31

Paramètres 4-33

Param. impr. 4-45

Réseau (Paramètres réseau) 4-56

Périph. commun (Sélection/Réglage des périphériques communs) 4-63

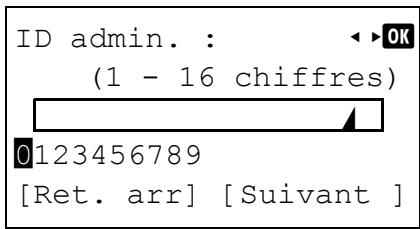

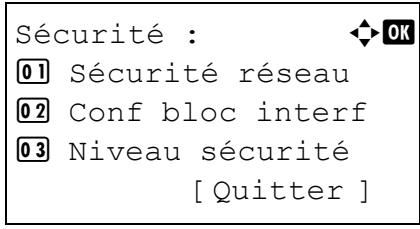

Sécurité (Paramètres de la fonction de sécurité) 4-78

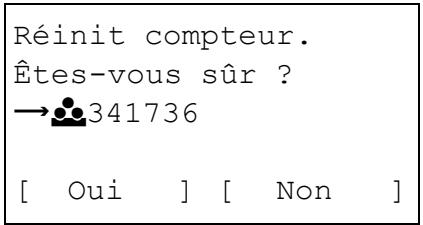

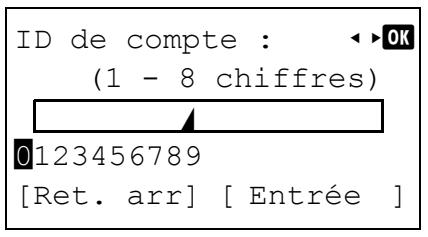

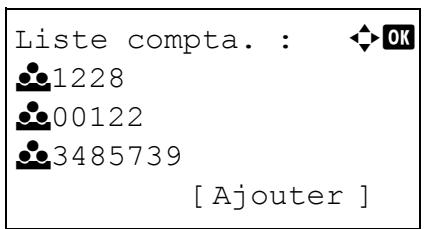

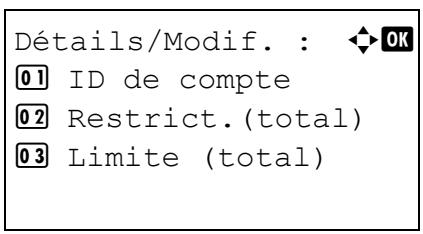

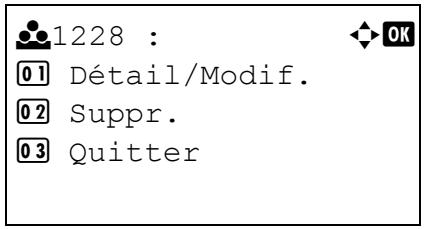

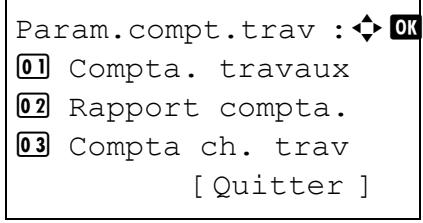

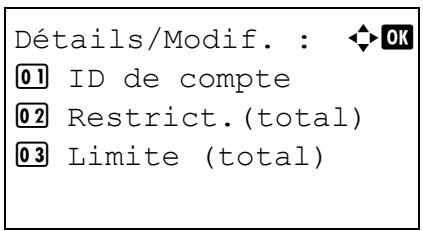

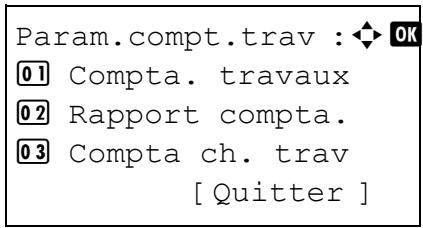

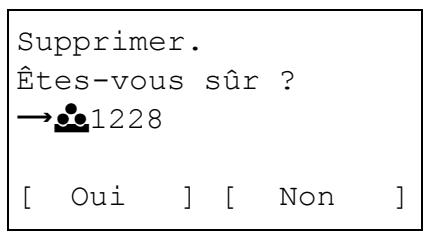

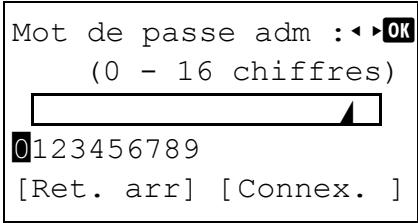

Param. compt. trav (Paramètres de la comptabilité des travaux) 4-88

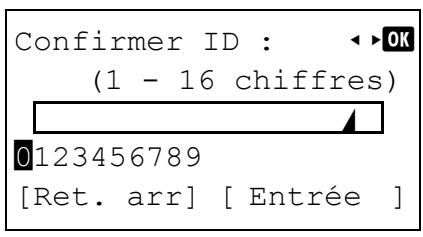

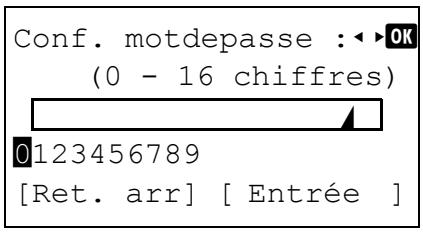

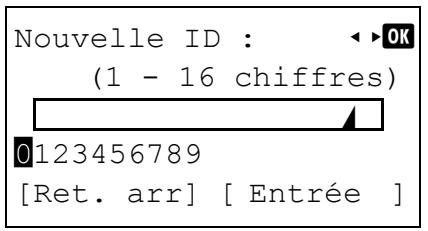

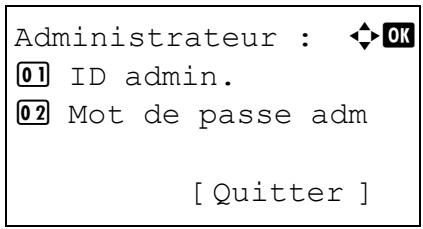

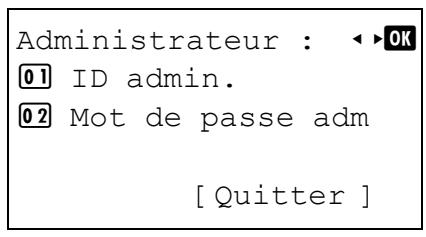

Administrateur (Paramètres administrateur) 4-97

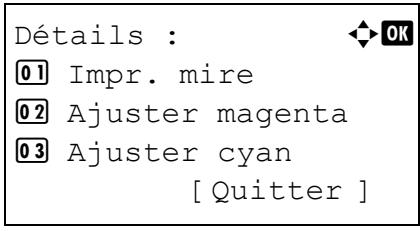

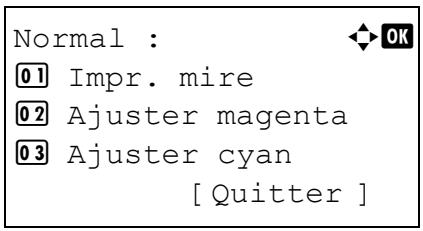

Réglage/Maintenance (Sélection/paramètre Réglage/Maintenance) 4-100

5 Entretien

Informations générales 5-2

Remplacement de la cartouche de toner 5-2

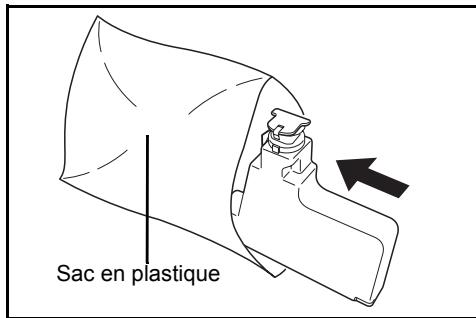

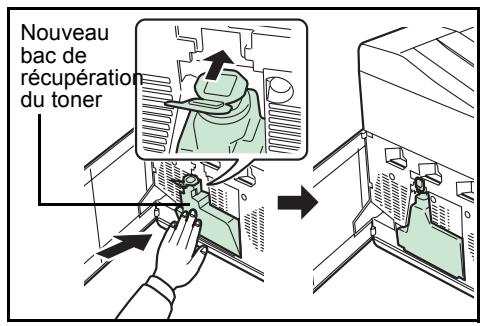

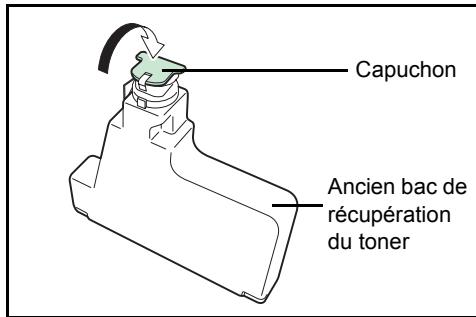

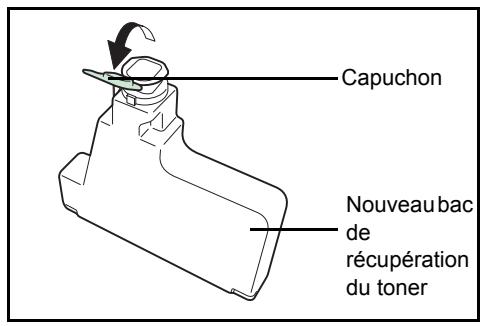

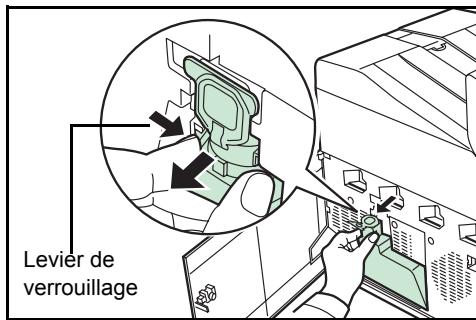

Remplacement du bac de récapitulation de toner 5-7

Nettoyage de l'imprimante 5-9

6 Dépannage

Recommandations générales 6-2

Problèmes de qualité d'impression 6-4

Messages d'erreur 6-7

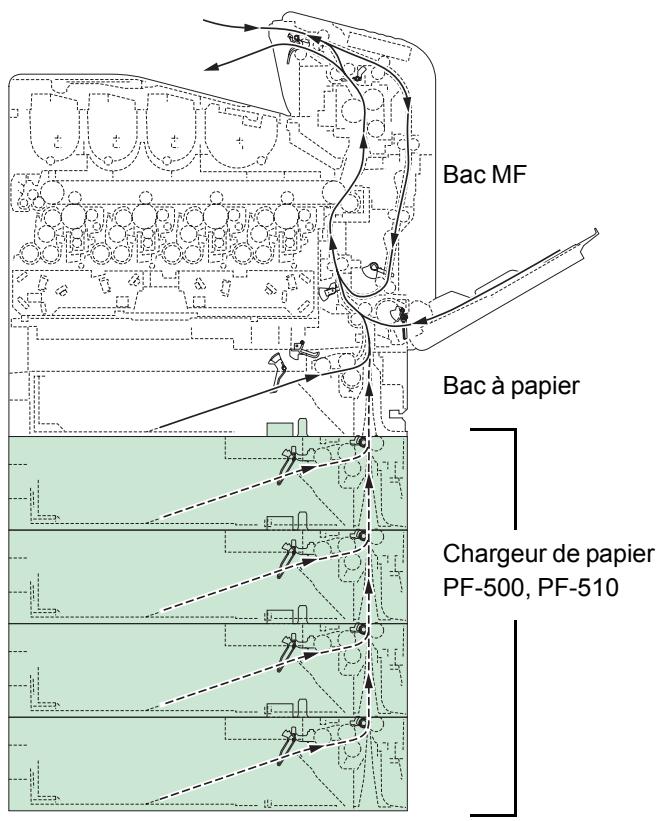

Élimination des bourages papier 6-18

Annexe

Interface A-2

Interface USB A-2

Interface réseau A-3

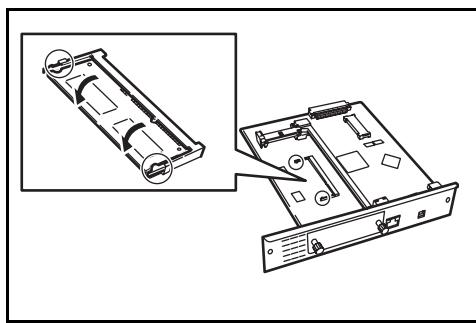

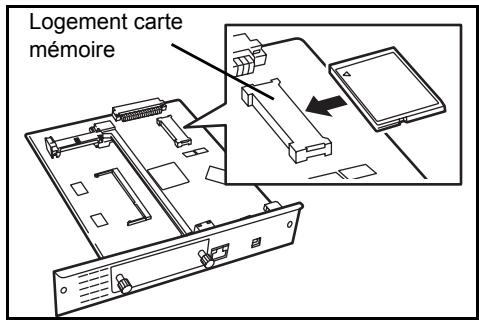

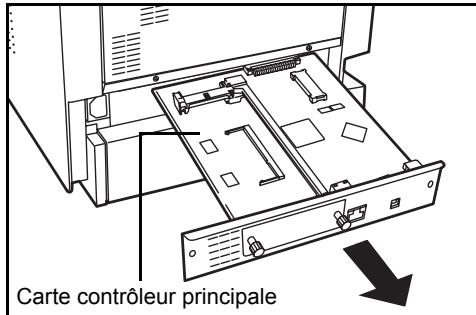

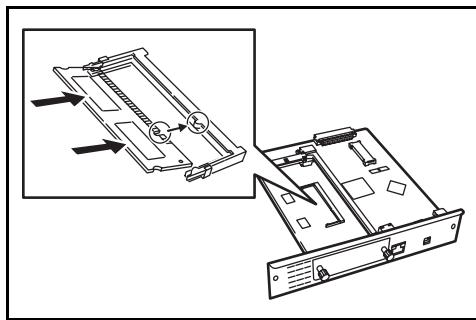

Modules d'extension mémoire A-6

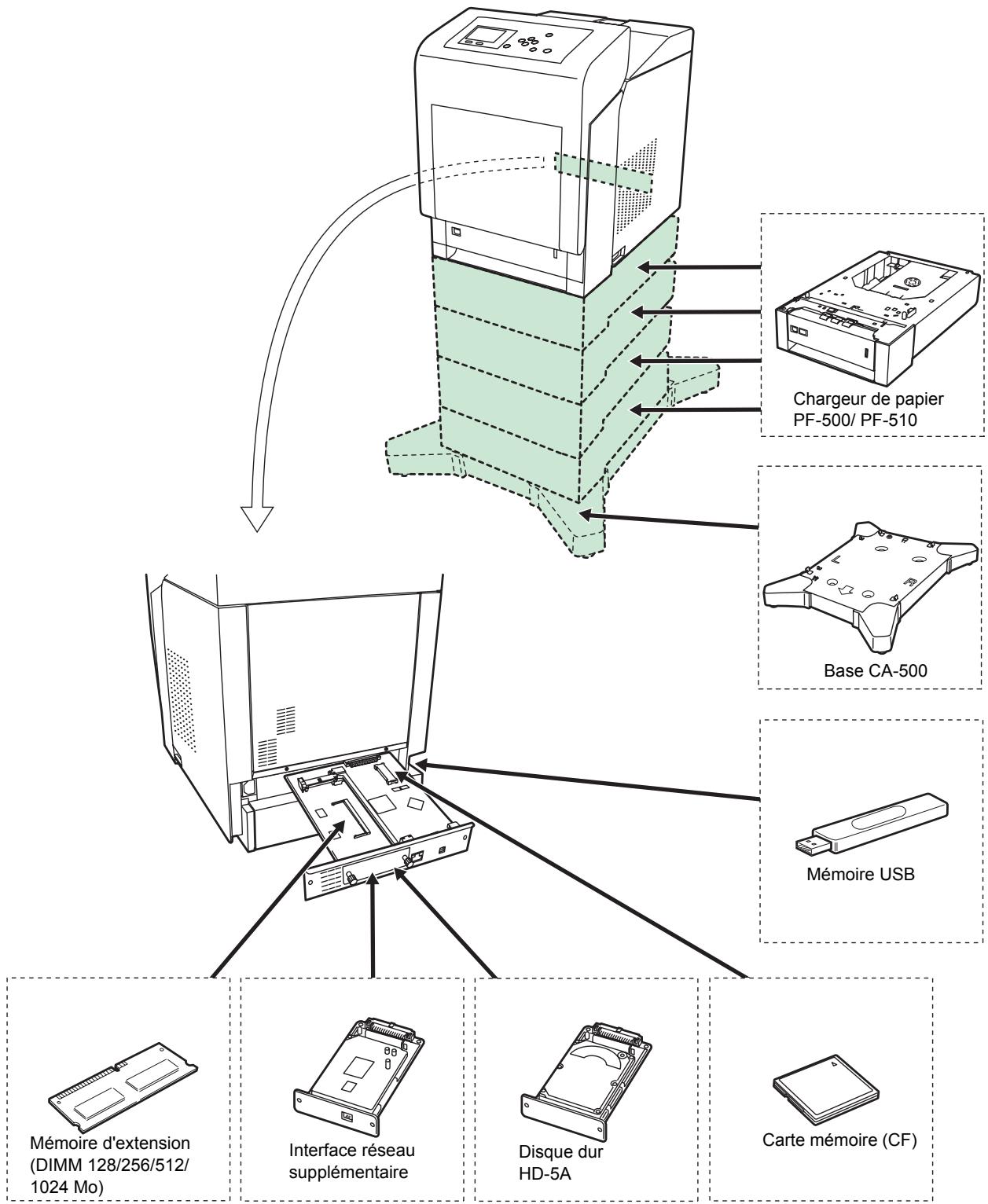

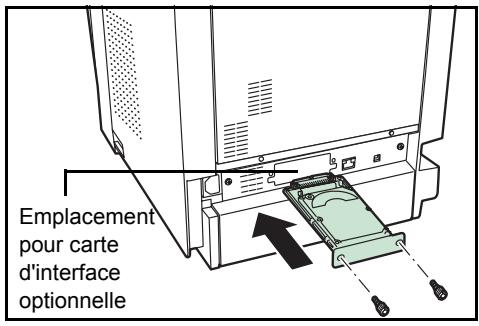

Description générale des options A-9

Spécifications A-12

Informations légales et de sécurité

ATTENTION AUCUNE RESPONSABILITÉ NE SERA ENGAGÉE POUR TOUT DOMMAGE CAUSE PAR UNE INSTALLATION INCORRECTE.

Remarque sur les logiciels

LES LOGICIELS UTILISÉS AVEC CETTE IMPRIMANTE DOIVENT PRENDRE EN CHARGE LE MODE D'ÉMULATION DE CELLE-CI. L'imprimante est par défaut configurée pour émuler le format PCL.

Informations sur le droit d'auteur

Les informations de ce manuel peuvent être modifiées sans préavis. Des pages peuvent être ajoutées dans les versions ultérieures. Nous prions l'utilisateur de nous excuser pour toute imprécision technique ou erreur typographique figurant dans la présente version.

Aucune responsabilité ne sera engagée en cas d'accidents survenant lors de l'application des procédures décrites dans ce manuel. De même, aucune responsabilité relative aux défauts éventuels du micrologiciel (logiciel contenu dans la mémoire morte) de l'imprimante ne sera engagée.

Ce manuel, ainsi que tout document susceptible d’être soumis au droit d’auteur, vendu ou livré avec l’imprimante (ou fourni au moment de la vente), est protégé par les droits d’auteur. Tous les droits sont réservés. La copie ou la reproduction de ce manuel, dans sa totalité ou en partie, est protégée par les droits d’auteur et est interdite sans le consentement écrit préalable de Kyocera Mita Corporation. Toute copie de tout ou partie de ce manuel, ou tout sujet soumis à des droits d’auteur, doit contenir le même avis de droit d’auteur que le document copié.

Marques commerciales

PRESCRIBE et KPDL sont des marques déposées de Kyocera Corporation.

Hewlett-Packard, PCL et PJL sont des marques déposées de Hewlett-Packard Company. Centronics est une marque de Centronics Data Computer Inc. PostScript est une marque déposée de Adobe Systems Incorporated. Macintosh est une marque déposée de Apple Computer, Inc. Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation. PowerPC et Microdrive sont des marques de International Business Machines Corporation. CompactFlash est une marque de SanDisk Corporation. ENERGY STAR est une marque déposée aux États-Unis. Tous les autres noms de marques et de produits sont des marques commerciales ou déposées de leurs propriétaires respectifs.

Ce produit a été développé à l'aide du système d'exploitation en temps réel Tornado™ et des outils de Wind River Systems.

Ce produit contient les polices UFST™ et MicroType® de Monotype Imaging Inc.

Avis de marque relatif aux types de caractères

Toutes les polices résidentes de cette imprimante sont fournies sous licence Monotype Imaging Inc.

Helvetica, Palatino et Times sont des marques déposées de Linotype-Hell AG. ITC Avant Garde Gothic, ITC Bookman, ITC Zapf Chancery et ITC Zapf Dingbats sont des marques déposées de International Typeface Corporation.

Le micrologiciel de cette machine utilise partiellement les codes GPL (www.fsf.org/copyleft/gpl.html). Pour de plus amples informations sur l'obtention des codes GPL, consulter le site suivant : http://www.kyoceramita.com/gpl.

Connecteurs d'interface

IMPORTANT Assurez-vous que l'imprimante est hors tension avant de brancher ou de débrancher un cable d'interface de l'imprimante. Pour protéger les composants électroniques figurant à l'intérieur de l'imprimante contre les décharges d'électricité statique en provenance des connecteurs d'interface, recouvre chaque connecteur d'interface inutilisé avec le capuchon de protection fourni.

Remarque : Utilisez des câbles d'interface blindés.

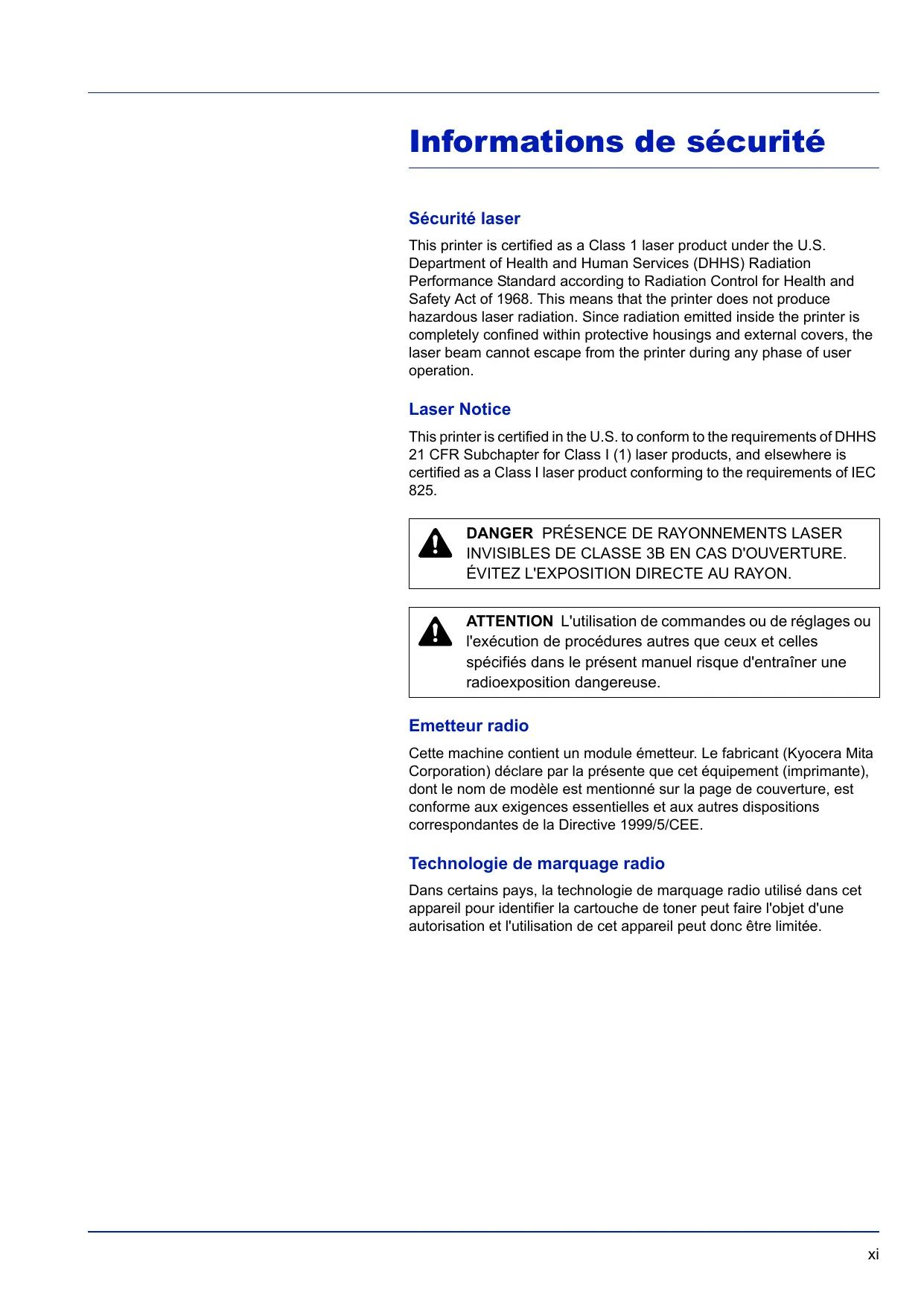

Sécurité laser

ATTENTION L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux et celles spécifiés dans le présent manuel risque d'entraîner une radioexposition dangereuse.

Émetteur radio

Cette machine contient un module émetteur. Le fabricant (Kyocera Mita Corporation) déclare par la présente que cet équipement (imprimante), dont le nom de modèle est mentionné sur la page de couverture, est conforme aux exigences essentielles et aux autres dispositions correspondantes de la Directive 1999/5/CEE.

Technologie de marquage radio

Dans certains pays, la technologie de marquage radio utilisée dans cet appareil pour identifier la cartouche de toner peut faire l'objet d'une autorisation et l'utilisation de cet appareil peut donc être limitée.

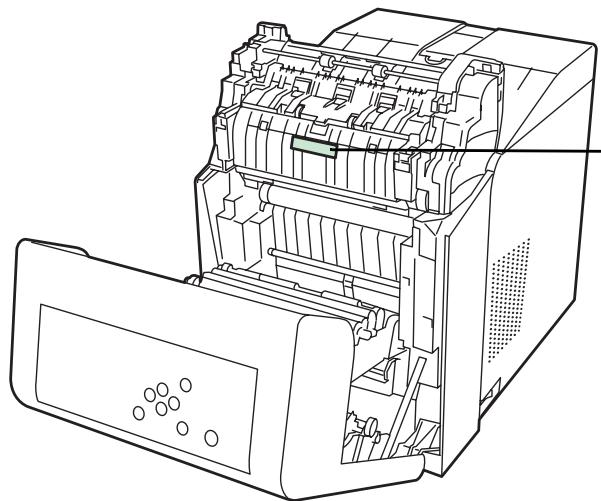

Étiquettes d'avertissement

Les étiquettes suivantes sont apposées sur l'imprimante.

Température élevée à l'intérieur. Pour éviter les risques de brûlures, ne pas toucher les pièces de cette zone.

Étiquette à l'intérieur de l'imprimante (avertissement de radiation laser)

DANGER

ATTENION

ATTENTION

VORSICHT

ATTENZION

PRECAUCK

Pour l'europe, l'asie et les autres pays

KYOCERA MITA Corporation Appareil et matlikopies jordet stikkontakt Appareil skall anslutas til jordat uttag

-REMOVE POWER CORD BEFORE SERVICE. VOR WARTONG BITTE NETZSTECKER ZIEMEN : ROUB PRÉVÈMB LES CHOCÉS ELECTROUIES AVANT DE MAMPULER. - DESENCHUFE EL CORDON DE ALIMENTACION ANTES DEL SERVICIO.

Pour les États-Unis et le canada

KYOCERA MITA Corporation TAMAKI PLANT 704-19 NOJINO, TAMAKI-TOWN WATARAL-COUNTY, MIE-PREF. JAPAN MANUFACTURED: 214 MANUFACTURED: CTR

AC 120V 60Hz 9.7A

Cette imprimante dégage de l'ozone (O_3) susceptible de se concentrer à l'emplacement d'installation et de créer une odeur incommodante. Pour réduire la concentration d'ozone à moins de 0,1 ppm, il est recommandé de ne pas placer l'imprimante dans un endroit confiné où la ventilation pourrait être empêchée.

Consignes de sécurité relatives au débranchement de l'alimentation

Attention : La fiche du cordon d'alimentation constitue le système d'isolement principal ! Les interrupteurs figurant sur la machine sont purement fonctionnels et n'assurent pas l'isolement entre la machine et la source d'alimentation électrique.

Nous déclarons sous notre responsabilité que le produit concerné par la présente déclaration est conforme aux spécifications suivantes.

EN55024

EN55022 Classe B

EN61000-3-2

EN61000-3-3

EN60950-1

EN60825-1

EN300 330-1

EN300 330-2

Avis de conformité aux normes du ministère des communications du canada

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Limite de responsabilité

Nous déclinons toute responsabilité envers les clients ou toute autre personne ou entité quant à toute obligation, toute perte ou tout dommage causé ou supposé causé directement ou indirectement par du matériel vendu ou fourni par nous, incluant notamment, toute interruption de service, toute perte commerciale ou de bénéfices anticipés, ou tout dommage indirect résultant de l'utilisation ou du fonctionnement du matériel ou du logiciel.

Fonction d'économie d'énergie

Pour réduire la consommation d'énergie pendant l'état d'attente, l'appareil est équipé d'une fonction de contrôle de l'économie d'énergie pour passer en mode Veille, dans lequel la consommation d'énergie est automatiquement réduite à un minimum au bout d'une certaine quantité de temps après l'utilisation de l'appareil.

Veille

L'appareil passe automatiquement en mode veille 45 minutes après sa dernière utilisation. Le délai d'inactivité qui doit s'écouler avant l'activation du mode veille peut être prolongé.

Fonction d'impression recto-verso automatique

Cet appareil inclut l'impression recto-verso comme fonction standard. Par exemple, en imprimant deux originaux recto sur une seule feuille de papier en impression recto-verso, il est possible de réduire la quantité de papier utilisé.

Recyclage du papier

Cet appareil prend en charge le papier recyclé qui réduit l'impact sur l'environnement. Notre revendeur ou votre technicien peuvent vous fournir des informations sur les types de papiers recommandés.

En tant que participant au programme international Energy Star, nous avons déterminé que ce produit est conforme aux normes établies par ce programme.

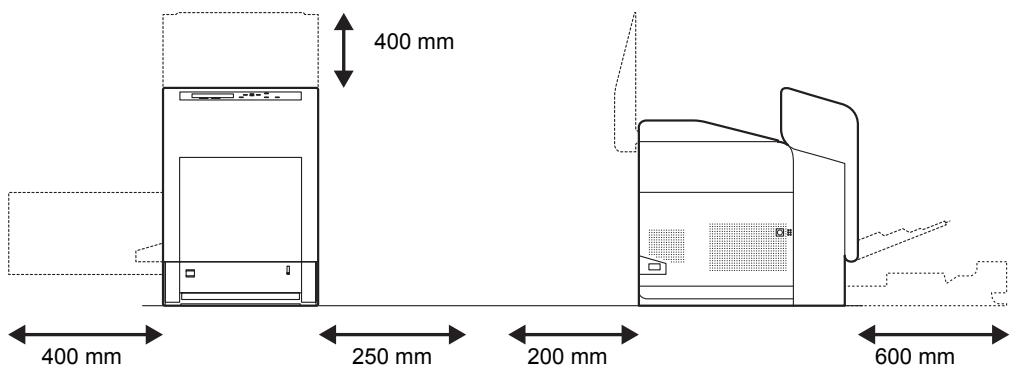

Environnement

ATTENTION Évitez de placer l'imprimante à des endroits instables ou qui ne sont pas de niveau. De tels emplacements risquent de faire tomber l'imprimante. Ce type d'emplacement présente un risque de blessures corporelles ou de dommages à l'imprimante.

Évitez les endroits humides ou poussièreux. Si la prise de courant est encrassée ou poussièreuse, nettoyez-la de façon à éviter les risques d'incendie ou de décharge électrique.

Évitez les emplacements situés à proximité des radiateurs ou autres sources de chaleur. Ne laissez pas d'objets inflammables à proximité de l'appareil afin d'éviter tout risque d'incendie.

Afin que l'imprimante conserve une température limitée et pour que l'entretien et les réparations puissent s'effectuer facilement, maintenez un espace permettant le libre accès à l'appareil, comme indiqué ci-dessous. Laissez suffisamment d'espace, en particulier autour du capot latéral, de façon à permettre l'expulsion correcte de l'air de l'imprimante.

Autres précautions

Des conditions d'environnement incorrectes risquent d'affecter la sécurité de fonctionnement et les performances de l'imprimante. Installez l'imprimante dans une pièce climatisée (température recommandée : environ 23 °C, humidité relative : environ 60 %) et évitez les endroits mentionnés ci-dessous :

• Évitez la proximité d'une fenêtre ou l'exposition directe à la lumière du soleil.
• Évitez les endroits soumis aux vibrations.
• Évitez les endroits soumis à d'importantes fluctuations de température.
• Évitez les endroits directement exposés à l'air chaud ou à l'air froid.
• Évitez les endroits mal aérés.

Si le revêtement du sol n'est pas très résistant, il risque d'être endommagé par les roulettes lors d'un déplacement ultérieur de la machine.

De l'ozone est libéré pendant le processus d'impression, mais en quantité insuffisante pour provoquer un quelconque effet toxique sur la santé. Si toute l'imprimante est utilisée pendant une période prolongée dans une pièce mal aérée ou en cas de tirage d'un nombre extrêmement important de copies, l'odeur dégagée peut devenir incommodante. Dès lors, pour conserver un environnement de travail approprié aux travaux d'impression, nous recommendons d'aérer correctement la pièce.

Alimentation électrique/mise à la terre de l'imprimante

AVERTISSEMENT Utilisez uniquement une alimentation électrique représentant une tension similaire à la tension spécifiée. Évitez les raccordements multiples sur la même prise de courant. Ces situations seront un risque d'incendie ou de décharge électrique.

Branchez fermement le cordon d'alimentation sur la prise. Si des objets métalliques entrent en contact avec les broches de cette fiche, un incendie ou un choc électrique risque de se produire.

Branchez toujours l'imprimante sur une prise de courant reliée à la terre, afin d'éviter tout risque d'incendie ou de décharge électrique en cas de court-circuit. S'il s'avère impossible de brancher l'appareil sur une prise de courant reliée à la terre, contactez un technicien de maintenance.

Autres précautions

Branchez la fiche du cordon d'alimentation dans la prise la plus proche de l'imprimante.

Manipulation des sacs en plastique

AVERTISSEMENT Conservez hors de portée des enfants les sacs en plastique utilisés avec l'imprimante. Le plastique risque en effet de bloquer les voies respiratoires et d'entraîner un étouffement.

Précautions à prendre lors de l'utilisation de l'imprimante

• Ne posez pas d'objets métalliques ou d'objets contenant de l'eau (vases, pots de fleur, tasses, etc.) sur l'imprimante ou à proximité de celui-ci. Ce type de situation présente un risque d'incendie ou de décharge électrique si des liquides s'écoulient à l'intérieur de l'appareil.
• N'ouvre aucune partie de l'imprimante, au risque de provoquer des décharges électriques en raison de la présence de pièces sous tension élevées à l'intérieur de l'imprimante.
• N'endommagez pas, ne coupez pas ou ne tentez pas de réparer le cordon d'alimentation. Ne placez pas d'objets lourds sur le cordon d'alimentation, ne l'étirez pas, ne le pliez pas inutillement et ne l'endommagez pas de quelque autre manière que ce soit. Ces types de situation représentent un risque d'incendie ou d'électrocution.
• Ne tentez jamais de réparer ou de démonter l'imprimante ou ses pièces, sous peine de provoquer un incendie ou des décharges électriques, ou d'endommager le laser. Si le faisceau laser s'échappe, il risque d'entraîner une cécité.
• Si l'imprimante devient extrêmement chaude, si elle dégage de la fumée et une odeur désagréable ou si toute manifestation anormale se produit, il y a danger d'incendie ou de décharge électrique. Mettez immédiatement l'appareil hors tension (off) (interrupteur sur la position O), retirez la fiche d'alimentation de la prise et contactez un technicien.
• Si un corps étranger, de quelle nature qu'il soit (trombones, eau, autres liquides, etc.), tombe à l'intérieur de l'imprimante, mettez immédiatement cette dernière hors tension (off) (interrupteur sur la position O). Veillez ensuite à retirer la fiche du cordon d'alimentation de la prise pour éviter tout risque d'incendie ou de décharge électrique. Enfin, contactez un technicien.
• Il est impératif de ne pas brancher ni débrancher la fiche du cordon d'alimentation avec les mains mouillées, car il y a risque de décharge électrique.
• Contactez toujours un technicien pour l'entretien ou la réparation des pièces internes.
• Ne tirez pas sur le cordon d'alimentation pour le débrancher de la prise. Cela pourrait entraîner la rupture des câbles, il y aurait alors risque d'incendie ou de décharge électrique. (Saisissez toujours la fiche pour débrancher le cordon d'alimentation.)
• Débranche toujours la fiche du cordon d'alimentation de la prise avant de déplacer l'imprimante. Si le cordon est endommagé, il y a risque d'incendie ou de décharge électrique.
• Si l'imprimante n'est pas utilisée pendant une brève période (la nuit, etc.), mettez-la hors tension (off) (interrupteur sur la position O). Si l'imprimante est appelée à ne pas fonctionner pendant une période prolongée (congés, etc.), débranchez la fiche du cordon d'alimentation de la prise à des fins de sécurité, pour la période pendant laquelle l'imprimante ne sera pas utilisée.
• Pour des raisons de sécurité, retirez toujours la fiche du cordon d'alimentation de la prise de courant lors de l'exécution d'opérations de nettoyage.
• L'accumulation de poussière à l'intérieur de l'imprimante peut entraîner un incendie ou d'autres problèmes. Par conséquent, il est recommandé de contacter un technicien de maintenance pour le

nettoyage des pièces internes. Le nettoyage est particulièrement efficace s'il précède les saisons particulièrement humides. Contactez le technicien au sujet du coût du nettoyage des pièces internes.

Autres précautions

• Ne placez pas d'objets lourds sur l'imprimante et ne l'endommagez d'aucune autre manière.
• Pendant l'impression, n'ouvrez pas le capot supérieur/de gauche/arrrière, ne mettez pas l'appareil hors tension et ne retirez pas la fiche du cordon d'alimentation de la prise.
• De l'ozone est libre pendant le processus d'impression, mais en quantité insuffisante pour provoquer un quelconque effet toxique sur la santé. Si toutefois l'imprimante est utilisée pendant une période prolongée dans une pièce mal aérée ou en cas de tirage d'un nombre extrêmement important de copies, l'odeur dégagée peut devenir incommodante. Dès lors, pour conserver un environnement de travail approprié aux travaux d'impression, nous recommandons d'aérer correctement la pièce.
• Ne touchez pas aux pièces électriques, tels les connecteurs et les cartes de circuits imprimés. Elles pourraient être endommagées par l'électricité statique.
• Ne tentez pas de réaliser des opérations n'étaient pas décrites dans le présent manuel.
• Si l'imprimante est appelée à ne pas fonctionner pendant une période prolongée, retirez le papier du bac et remettez-le dans son emballage d'origine.

ATTENTION L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux et celles spécifiés dans le présent manuel risque d'entraîner une radioexposition dangereuse.

Précautions pour la manipulation du toner

• Ne tentez pas d'incinérer le toner et les cartouches de toner. Des étincelles dangereuses peuvent provoquer des brûlures.
• N'ouvrez jamais la cartouche de toner.
• Ne respirez pas le toner.
• Si vous avez du toner sur vos mains, ne vous frottez pas les yeux et ne vous touchez pas la bouche. Lavez-vous les mains pour éliminer le toner.
• Pour la mise au rebut de la cartouche de toner usagée, consultez votre technicien ou mettez le toner ou les cartouches de toner au rebut conformément aux réglementations locales.

Ce manuel d'utilisation contient les chapitres suivants :

Chapitre 1 - Éléments de l'appareil

Ce chapitre décrit les noms des éléments.

Chapitre 2 - Opérations d'impression

Ce chapitre explique comment imprimer depuis votre poste de travail.

Chapitre 3 - Gestion du papier

Sélection, gestion et chargement du papier.

Chapitre 4 - Utilisation du panneau de commande

Ce chapitre explique comment imprimer depuis votre poste de travail.

Chapitre 5 - Entretien

Ce chapitre explique comment remplacer la cartouche de toner et comment entretenir l'imprimante.

Chapitre 6 - Dépannage

Ce chapitre explique comment traiter les problèmes pouvant se produire avec l'imprimante, tels que les bourrages papier.

Annexe

Ce chapitre répertorie les spécifications de l'imprimante.

Glossaire

Glossaire des termes employés.

Conventions

Le présent manuel utilise les conventions typographiques suivantes.

Convention	Description	Exemple
Texte en italie	Utilisé pour insister sur un mot-clé, une expression ou une ↔reference à des informations supplémentaires.	Pour replacer la cartouche de toner, reportez-vous à la section Remplacement de la cartouche de toner, page 3-2.
Gras	Utilisé pour indiquer les touches du logiciel.	Cliquez sur OK pour lancer l'impression.
Gras entre crochets	Utilisé pour désigner les touches du panneau de commande.	Appuyez sur [GO] pour reprendre l'impression.
Remarque	Sert à fournir des informations supplémentaires ou utiles sur une fonction.	Remarque Vérifiez les paramètres de l'adresse réseau avec votre administrateur réseau.
Important	Utilisé pour fournir des informations importantes.	IMPORTANT Veillez à ce que le papier ne soit pas pié,,enroulé ou abîmé.
Attention	Sert à attirer l'attention sur les dégât s mécaniques pouvant survenir suite à une action.	ATTENTION Ne retirez pas le bac lors du transport de l'imprimante.
Avertissement	Sert à prévenir l'utilisateur de tout risque de blessures corporelles.	AVERTISSEMENT Présence de haute tension dans la zone du chargeur.

1 Éléments de l'appareil

Ce chapitre fournit des explications et des illustrations qui vous aideront à identifier les éléments et leurs fonctions. Afin d'optimiser leurs performances, familiarisez-vous avec leur nom et leur utilisation.

Ce chapitre aborde les rubriques suivantes :

Éléments présents sur la face avant de l'imprimante 1-2

Éléments présents sur le côté gauche de l'imprimante 1-2

Éléments internes 1-3

Éléments présents sur la face arrière de l'imprimante 1-3

Panneau de commande 1-4

Éléments présents sur la face avant de l'imprimante

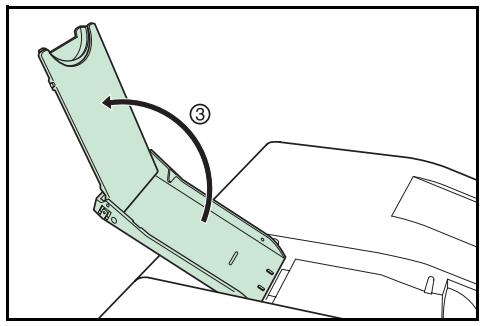

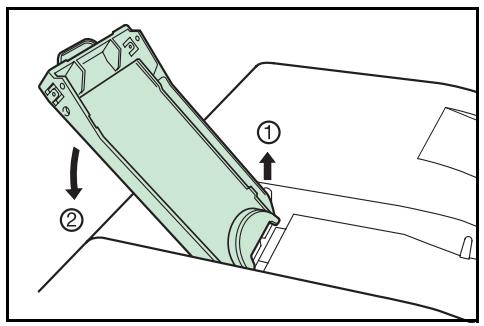

1 Panneau de commande 2 Capot avant 3 Butée du papier 4 Capot supérieur (plateau supérieur) 5 Bac MF (multifonction) 6 Bac à papier 7 Interrupteur d'alimentation

Éléments présents sur le côté gauche de l'imprimante

8 Capot gauche 9 Bac de récupération de toner 10 Cartouche de toner Magenta (M - Magenta) 11 Cartouche de toner Cyan (C - Cyan) 12 Cartouche de toner Jaune (Y - Yellow) 13 Cartouche de toner Noir (K - Black)

Éléments internes

14 Unité de transfert du papier 15 Rampe pour papier 16 Unité recto-verse

Éléments présents sur la face arrière de l'imprimante

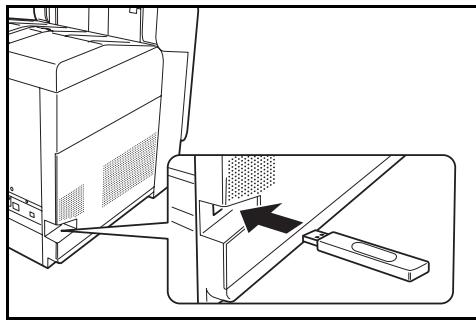

17 Logement de mémoire USB 18 Connecteur du cordon d'alimentation 19 Emplacement pour carte d'interface optionnelle 20 Indicateurs de réseau 21 Connecteur d'interface réseau 22 Connecteur d'interface USB 23 Couv. arrière

Panneau de commande

24 Écran 25Voyant Ready 26 Voyant Data 27 Voyant Attention 28 Touches fléchéées 29 Touche [MENU] 30 Touche [Sélection de gauche] 31 Touche [Sélection de droite] 32 Touche [Back] 33 Touche [OK] 34 Touche [Annuler]

2 Opérations d'impression

Ce chapitre aborde les rubriques suivantes :

Modification des paramètres de l'interface réseau 2-2

Impression d'une page de configuration 2-3

Installation du pilote de l'imprimante 2-4

Impression à partir d'un logiciel d'application 2-11

Statut Monitor [Moniteur d'état] 2-12

Désinstallation du logiciel (ordinateur avec Windows) 2-16

Modification des paramètres de l'interface réseau

Cette imprimante prend en charge les protocoles TCP/IP, TCP/IP (IPv6), NetWare, AppleTalk, IPP, Serveur SSL, IPSec et le niveau de sécurité.

Le tableau ci-dessous indique les éléments nécessaires pour chaque paramètre.

Configurez les paramètres réseau de l'imprimante en fonction de votre PC et de votre environnement réseau.

Pour plus de détails sur la procédure, reportez-vous à la section Utilisation du panneau de commande à la page 4-1.

Menu	Sous-menu			Paramètre
Réseau	Config. TCP/IP	TCP/IP		Marche/Arrêt
		Param. IPv4	DHCP	Marche/Arrêt
			Adresse IP	Adresse IP
			Masque sous rés.	Adresse IP
			Passerelle par défaut	Adresse IP
			Bonjour	Marche/Arrêt
		Param. IPv6	TCP/IP (IPv6)	Marche/Arrêt
			RA(Stateless)	Marche/Arrêt
			DHCPv6	Marche/Arrêt
Sécurité	Sécurité réseau	NetWare		Arrêt/Marche Type de série
		AppleTalk		Marche/Arrêt
		IPP		Marche/Arrêt

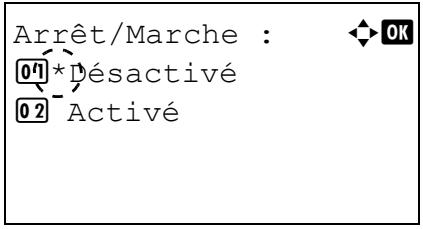

		Config. SSL	SSL	Marche/Arrêt
			IPP sur SSL	Marche/Arrêt
			HTTPS	Marche/Arrêt
		IPSec		Marche/Arrêt

Remarque : Lorsque tous les réglages concernant le réseau ont été effectués, mettez la machine hors tension, puis à nouveau sous tension.

Cette opération est obligatoire pour que les réglages soient pris en compte!

Impression d'une page de configuration

Après avoir terminé le paramétrage du réseau, imprimez une page d'état. La page d'état vous permet de vérifier de nombreuses informations, comprenant les adresses et les protocoles réseau.

Pour imprimer une page d'état, sélectionnez Page d'état dans le menu Imprimer rapport.

Pour plus de détails sur la procédure de configuration, reportez-vous à la section Imprimer rapport à la page 4-11.

Installation du pilote de l'imprimante

Avant d'installer le pilote d'imprimante depuis le CD-ROM, assurez-vous que l'imprimante est branchée et connectée à l'ordinateur.

Installation du logiciel sous windows.

Si vous connectez cette imprimante à un ordinateur avec Windows, effectuez les étapes suivantes pour installer le pilote de l'imprimante. L'exemple vous montre comment brancher votre imprimante à un ordinateur avec Windows Vista.

Remarque : Sous Windows Vista, Windows XP et Windows 2000, vous devez être connecté avec des privilèges d'administrateur.

Vous pouvez utiliser le mode express ou le mode personnalisé pour installer le logiciel. Le mode express détecte automatiquement les imprimantes connectées et installe le logiciel requis - utilisez le mode personnalisé si vous souhaitez spécifier le port de l'imprimante et sélectionner le logiciel à installer.

1 Allumez l'ordinateur et lancez Windows. Si la boîte de dialogue Assistant Ajout de nouveau matériel détecté s'affiche, cliquez sur Annuler. 2 Insérez le CD-ROM fourni avec l'imprimante dans le lecteur optique de l'ordinateur. Sous Windows Vista, la fenêtre de gestion des comptes utilisateur apparait. Cliquez sur Autoriser.

Le programme d'installation se lance.

Remarque : Si l'assistant d'installation ne se lance pas automatiquement, ouvre la fenêtre du CD-ROM dans Windows Explorer et double-cliquez sur Setup.exe.

3 Cliquez sur Afficher le contrat de licence et lisez l'accord de licence. Cliquez sur Accepter.

4 Cliquez sur Installer le logiciel.

L'assistant d'installation démarre. Cliquez sur Suivant.

À partir de ce point, la procédure diffère en fonction de votre version de Windows et de votre méthode de connexion. Effectuez la procédure correcte correspondant à votre type de connexion.

Mode express Mode personnalisé

Mode express

En mode express, l'instituteur détecte automatiquement l'imprimante lorsqu'elle est allumée. Utilisez le mode express pour des méthodes de connexion standard.

Dans la fenêtre de besoin de la méthode d'installation, Sélectionnez Mode express. La fenêtre de détection d'imprimante apparait et l'instituteur détecte les imprimantes connectées. Si l'instituteur ne détecte d'imprimante, vérifie que l'imprimante est connectée via USB ou un réseau et qu'elle est allumée. Revenez ensuite à la fenêtre de détection d'imprimante.

Remarque Les informations affichées dans les boîtes de dialogue d'installation de Windows Vista et Windows XP sont légèrement différentes, mais la procédure d'installation est la même.

Sélectionnez l'imprimante que vous souhaitez installer et cliquez sur Suivant.

Remarque Si la fenêtre Assistant de nouveau matériel détecté s'affiche, cliquez sur Annuler. Si un message d'avertissement pour l'installation de matériel s'affiche, cliquez sur Continuer.

3 Vous pouvez personnaliser le nom de l'imprimante dans la fenêtre des paramètres d'installation. Ce nom sera affiché dans la fenêtre Imprimante et dans les listes d'imprimantes affichées dans les applications. Spécifiez si vous souhaitez partager le nom de l'imprimante ou définir l'imprimante en tant qu'imprimante existante, puis cliquez sur Suivant.

IMPORTANT L'étape 3 n'apparaît que si l'imprimante est connectée via réseau. Elle n'apparaît pas si l'imprimante est connectée via USB.

4 Une fenêtre s'affiche pour vous permettre de vérifier les paramètres. Vérifiez attentivement les paramètres, puis cliquez sur Installer.

Remarque Si la fenêtre Sécurité Windows s'affiche, cliquez sur Installer malgré tout ce pilote.

5 Un message s'affiche indiquant que l'imprimante a été correctement installée. Cliquez sur Quitter pour quitter l'assistant d'installation de l'imprimante et retourner au menu principal du CD-ROM.

Si la boîte de dialogue de paramétrage du périphérique s'affiche après avoir cliqué sur Quitter, vous pouvez spécifier les paramètres

pour les éléments comme les fonctionnalités optionnelles installées sur l'imprimante. Vous pouvez aussi spécifier les paramètres du périphérique après avoir quitté l'installation. Pour plus de détails, reportez-vous à la section Paramètres du périphérique dans le manuel d'utilisation du pilote de l'imprimante sur le CD-ROM.

Ceci termine la procédure d'installation du pilote de l'imprimante. Suivez les instructions à l'écran pour redémarrer le système au besoin.

Mode personnalisé

Utilisez le mode personnelisé si vous souhaitez spécifier le port de l'imprimante et sélectionner le logiciel à installer.

Par exemple, si vous ne voulez pas remplacer les polices de caractère installées sur votre ordinateur, Sélectionnez Mode personnelé et décochez la case Polices dans la fenêtre d'installation.

Sélectionnez Mode personnalisé.

2 Suivez les instructions de la fenêtre de l'assistant d'installation, puis sélectionnez les ensembles logiciels à installer et spécifiez le port, etc.

Pour plus de détails, reportez-vous à la section Installation personnalisée dans le manuel d'utilisation du pilote de l'imprimante sur le CD-ROM.

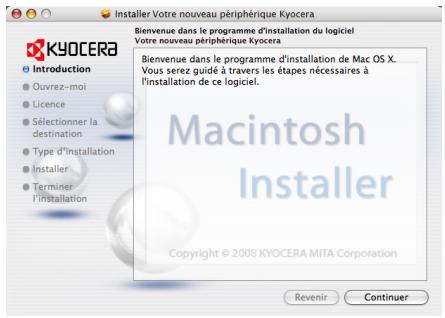

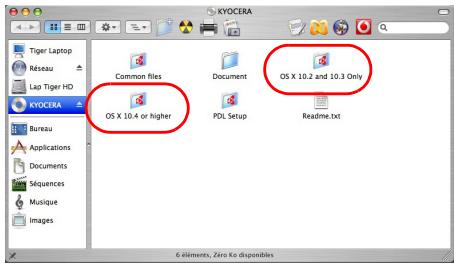

Installation sur un ordinateur macintosh

1 Mettez l'imprimante et l'ordinateur Macintosh sous tension. 2 Introduisez le CD-ROM (Product Library) dans le lecteur de CD-ROM. 3 Effectuez un double-clic sur l'icône du CD-ROM. 4 Effectuez un double-clic sur OS X 10.2 and 10.3 only ou sur OS X 10.4 or higher en fonction de votre version de Mac OS.

5 Double-cliquez sur Kyocera OS X x. x.

6 Le programme d'installation du pilote de l'imprimante démarre. 7 Choisissez Sélectionner destination, Type d'installation et installez le pilote de l'imprimante comme indiqué par les instructions du logiciel d'installation.

Remarque En plus d'Installation facile, les options Type d'installation comprennent Installation personnalisée, qui vous permet de spécifier les composants à installer.

IMPORTANT Dans l'écran Authentication, saisissez le nom et le mot de passe utilisés pour vous connecter au système d'exploitation.

Ceci termine l'installation du pilote de l'imprimante. Spécifiez ensuite les paramètres de l'imprimante.

Si une connexion IP ou AppleTalk est utilisée, les paramètres ci-dessous sont nécessaires. Si une connexion USB est utilisée, l'imprimante est automatiquement reconnectée et connectée.

8 Ouvrez Préférences système et cliquez sur Imprimantes et Fax.

9 Cliquez sur le symbole (+) pour ajouter le pilote de l'imprimante installée.

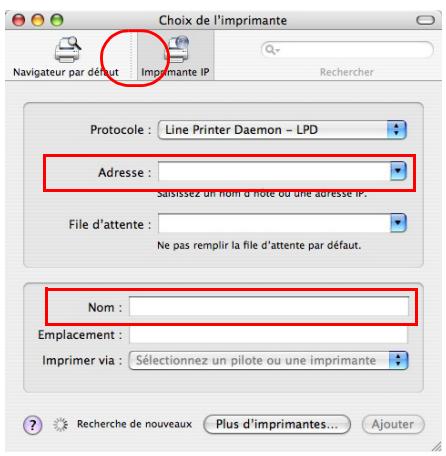

10 Cliquez sur l'icône IP pour une connexion IP ou sur l'icône AppleTalk pour une connexion AppleTalk, puis saisissez l'adresse IP et le nom de l'imprimante.

11 Sélectionnez le pilote de l'imprimante installée et cliquez sur Ajouter.

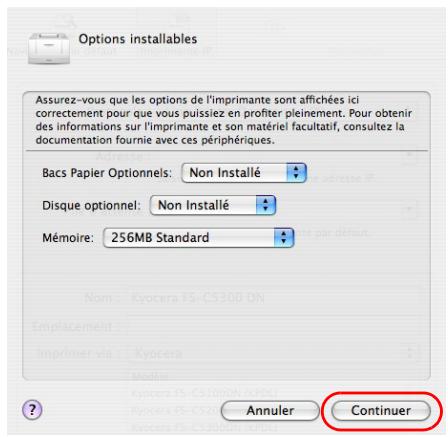

12 Sélectionnez les options disponibles pour l'imprimante et cliquez sur Continuer.

13 L'imprimante sélectionnée est ajoutée. Ceci termine la procédure de réglage de l'imprimante.

Impression à partir d'un logiciel d'application

Suivez la procédure ci-dessous pour imprimer un document créé dans une application. Vous pouvez sélectionner le format de papier et la destination de sortie pour l'impression.

1 Chargez le papier souhaité dans la cassette. 2 Dans le menu Fichier de l'application, sélectionnez l'option Imprimer. La boîte de dialogue Imprimer s'affiche. 3 Cliquez sur la liste déroulante des imprimantes. Cette liste contient toutes les imprimantes installées dans Windows. Cliquez sur le nom de l'appareil. 4 Entrez le nombre d'exemplaires souhaité dans la zone Nombre de copies. (maximum 999).

Pour Microsoft Word, il est recommandé de cliquer sur le bouton Options, puis de sélectionner l'option Utiliser config. imprimante dans la zone Bac par défaut.

5 Cliquez sur OK pour lancer l'impression.

Remarque Pour plus d'informations sur l'utilisation du logiciel du pilote de l'imprimante, reportez-vous au document KX Printer Driver User Guide.

Status Monitor surveille l'état de l'imprimante et fournit une fonction de création de rapport continue. Il vous permet également de spécifier et de modifier les paramètres des imprimantes non compris dans KX driver.

Status Monitor est installé automatiquement au cours de l'installation de KX driver.

Accès à status monitor

Utilisez l'une des méthodes indiquées ci-dessous pour lancer Status Monitor.

Lancement au début de l'impression :

Lorsque vous spécifiez une imprimante et que vous commencez un travail d'impression, une instance de Status Monitor est lancée pour chaque nom d'imprimante. Si le démarrage de Status Monitor est requis pour plusieurs imprimantes, les instances sont lancées pour chaque imprimante qui en fait la demande.

Lancement à partir des propriétés de KX Driver :

Cliquez sur le bouton Status Monitor dans l'onglet Avancé, puis cliquez sur le bouton Ouvrir Status Monitor dans la boîte de dialogue Status Monitor pour lancer Status Monitor.

Utilisez l'une des méthodes indiquées ci-dessous pour quitter Status Monitor.

Quitter manuellement :

Effectuez un clic droit sur l'icône de Status Monitor dans la barre des tâches et sélectionnez Quitter dans le menu pour quitter Status Monitor.

Quitter automatiquement :

Status Monitor se ferme automatiquement au bout de 5 minutes d'inactivité.

Aperçu d'écran

L'aperçu d'écran de Status Monitor est le suivant.

Fenêtre pop-up

Si un événement de notification d'information se produit, une fenêtre pop-up s'affiche. Cette fenêtre s'affiche uniquement lorsque l'affichage 3D est ouvert sur le bureau.

Affichage 3D

Il affiche l'état de l'imprimante surveillée sous forme d'image 3D. Vous pouvez désirer de montrer ou de masquer l'affichage 3D à partir du menu qui s'affiche lorsque vous effectuez un clic droit sur l'icône Status Monitor.

Si un événement de notification d'information se produit, l'affichage 3D et une alerte sonore sont utilisés pour vous avertir. Pour plus d'informations sur les paramètres de notification sonore, reportez-vous à la section Paramètres de Status Monitor à la page 2-14.

Lorsque Status Monitor fonctionne, son icône s'affiche dans la zone de notification de la barre des tâches. Lorsque vous placez le curseur sur l'icône, le nom de l'imprimante s'affiche. Effectuez un clic droit sur l'icône Status Monitor pour pouvoir régler les options ci-dessous.

Afficher status monitor

Affiche ou masque l'icône Status Monitor.

Configurer...

Si l'imprimante est connectée à un réseau TCP/IP et possède sa propre adresse IP, utilisez un navigateur Web pour accéder à COMMAND CENTER et modifier ou vérifier les paramètres du réseau. Pour plus d'informations, consultez le document COMMAND CENTER Operation Guide.

Préférences

Spécifiez les paramètres Notification sonore et Apparence pour Status Monitor. Pour plus d'informations, reportez-vous à la section Paramètres de Status Monitor à la page 2-14.

Accéder au site Web de Kyocera Mita.

Quitter

Quitter Status Monitor.

Utilisez l'option Préférence pour paramétrer Status Monitor. Status Monitor possède deux onglets de configuration des paramètres.

Onglet notification sonore

L'onglet Notification sonore contient les éléments suivants.

IMPORTANT Pour confirmer les paramètres de l'onglet Notification sonore, l'ordinateur doit disposer d'une carte son et de haut-parleurs.

Active la notification d'événement

Sélectionnez pour activer ou désactiver la surveillance des événements dans les événements disponibles.

Synthèse vocale

Un fichier son peut être sélectionné si vous avez besoin d'une notification sonore. Cliquez sur Parcourir pour rechercher le fichier son.

Utiliser synthèse vocale

Cochez cette case pour saisir le texte que vous voulez entendre lors des événements. Bien qu'un fichier son ne soit pas nécessaire, cette fonction est disponible pour Windows XP ou supérieur.

Pour utiliser cette fonction, suivez ces étapes.

1. Sélectionnez "Active la notification d'événement". 2. Sélectionnez un événement à utiliser avec la fonction de synthèse vocale dans les Événements disponibles. 3. Cliquez sur Parcourir pour obtenir une notification avec un fichier son.

Remarque Le format de fichier disponible est WAV.

Sélectionnez Utilisez Synthèse vocale pour entendre le texte saisi dans la case Synthèse vocale lorsqu'un événement se produit.

4 Cliquez sur Jouer pour vérifier que le son ou le texte est correctement produit.

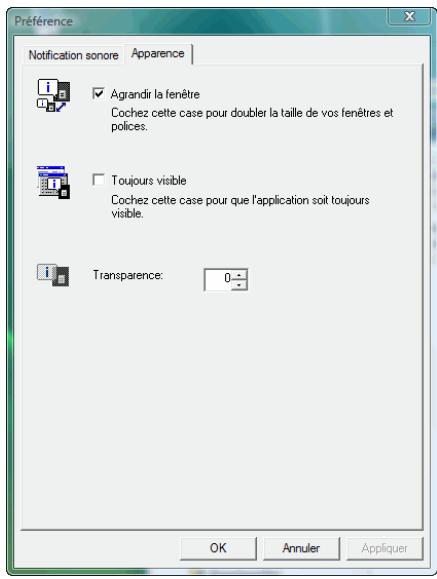

Onglet apparente

L'onglet Apparente contient les éléments suivants.

Agrandir la fenêtre

Double la taille de la fenêtre Status Monitor.

Toujours visible

Place Status Monitor au-dessus de toutes les autres fenêtres actives.

Affiche la fenêtre Status Monitor en transparence.

Déinstallation du logiciel (ordinateur avec windows)

Le logiciel peut être désinstallé (supprimé) à l'aide du CD-ROM (Product Library) fourni avec l'imprimante.

IMPORTANT Sur les ordinateurs Macintosh, le logiciel ne peut pas être désinstallé à l'aide du CD-ROM (Product Library), car les paramètres de l'imprimante sont spécifiés à l'aide d'un fichier PPD (PostScript Printer Description).

1 Quittez toutes les applications actives. 2 Introduisez le CD-ROM (Product Library) fourni dans le lecteur de CD-ROM. 3 En suivant la procédure utilisée pour installer le pilote de l'imprimante, cliquez sur Supprimer le logiciel. L'assistant Kyocera Uninstaller s'affiche. 4 Sélectionnez le logiciel à désinstaller. 5 Cliquez sur Désinstaller.

Remarque : Sous Windows Vista, l'écran Retirer le pilote et l'ensemble s'affiche. Sélectionnez Retirer le pilote et l'ensemble pilote et cliquez sur OK. Lorsque KM-NET VIEWER ou KM-NET for Direct Printing est installé, des programmes de désinstallation éparés sont lancés pour chaque application. Suivez les étapes de désinstallation pour chaque application comme indiqué par les instructions sur l'écran.

La déinstallation commence.

6 Lorsque l'écran "La désinstallation a réussi" s'affiche, cliquez sur Suivant. 7 Choisissez si vous voulez redémarrer l'ordinateur ou non, puis cliquez sur Terminer.

3 Gestion du papier

Ce chapitre aborde les rubriques suivantes :

Recommandations générales 3-2

Sélection du papier approprié 3-4

Papier spécial 3-7

Type de papier 3-14

Chargement du papier 3-15

Recommandations générales

Cette machine est conçue pour imprimer sur du papier copieur normal (utilisé en général sur les copieurs à encre sèche standard), mais accepte également différents autres types de papier dans les limites spécifiées ci-après.

Remarque : Le fabricant ne peut pas être tenu responsable des problèmes résultant de l'utilisation de papier ne correspondant pas à ces spécifications.

Il est important de sélectionner le bon papier. L'utilisation d'un papier inapproprié peut entraîner des bourrages papier, des problèmes, une mauvaise qualité d'impression et le gaspillage de papier, et peut, dans les cas extrêmes, endommager la machine. Les recommandations fournies ci-après permettent d'augmenter la productivité en assurant une impression efficace et en limitant l'usure de la machine.

Disponibilité du papier

La plupart des types de papier sont compatibles avec un grand nombre de machines. Le papier conçu pour les copieurs xérographiques peut également être utilisé avec cette machine.

Il existe trois grandes catégories de papier : économie, standard et prestige. Ces papiers se distinguent principalement par leur facilité à circuler dans la machine. Cette caractéristique est étroitement liée au lissé, au format et au taux d'humidité du papier et à la façon dont il a été coupé. Avec un papier de qualité supérieure, le risque de bourrages papier et d'autres problèmes est moins grand et la qualité de l'impression est meilleure.

Les différences entre les papiers de différents fournisseurs peuvent également avoir un effet sur les performances de la machine. Une imprimante de qualité ne peut pas donner de résultats de qualité si un mauvais papier est utilisé. Un papier bon marché peut s'avérer peu économique sur le long terme s'il provoque des problèmes d'impression.

Chaque catégorie de papier est disponible dans une variété de grammages de base (décrites ultérieurement). Les grammages standard sont compris entre 60 et 120g / m² (16 à 32 lb).

Spécifications du papier

Le tableau suivant présente les spécifications papier de base. Elles sont détaillées dans les pages suivantes.

Élément	Spécification
Poids	Bac : 60 à 120 g/m² (16 à 32 lb/rame) Bac MF : 60 à 220 g/m² (16 à 59 lb/rame)
Épaisseur	0,086 à 0,110 mm (3,4 à 4,3 mils)
Dimensions	Reportez-vous à la section Formats de papier à la page 3-4
Précision	±0,7 mm (±0,0276 pouces)
Angles	90° ±0.2°
Degré d'humidité	4 % à 6 %
Direction du grain	Grain long
Teneur en pâte	80 % minimum

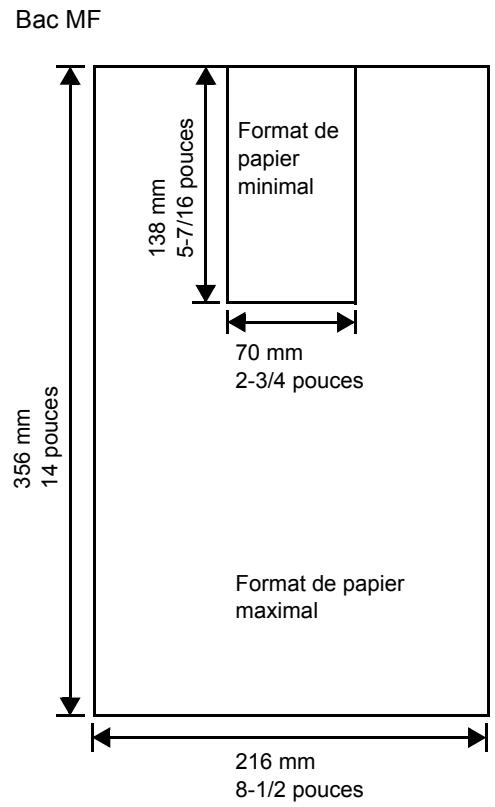

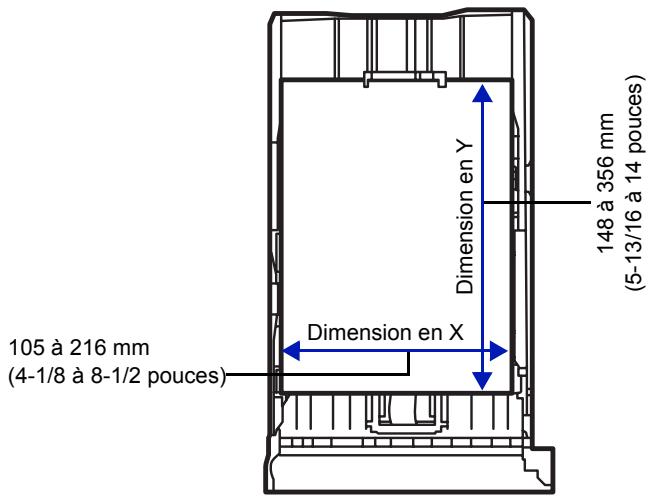

Formats de papier minimal et maximal

Les formats de papier minimal et maximal sont indiqués ci-après. Dans le cas de papier non standard (par exemple, transparent, étiquettes, velin, carte, enveloppe, papier couché et épais), il convient d'utiliser le bac MF. Pour plus d'information sur la définition des formats de papier, reportez-vous à la section Config type supp (définition du type de papier) à la page 4-40.

Papier recommandé

L'utilisation des produits suivants est recommandée avec l'imprimante pour obtenir des performances optimales.

Taille police	Produit	Poids
Letter, Legal	Hammermill LASER PRINT	90 g/m2(24 lb)
A4	NEUSIEDLER COLOR COPY	90 g/m2

Sélection du papier approprié

Cette section présente les recommandations à suivre pour sélectionner du papier.

Condition

Évitez d'utiliser un papier tuilé, sale, déchiré, bosselé ou comptant des bords pliés ou bien encore contaminé avec des peluches, de l'argile ou des petits morceaux de papier.

L'utilisation de ce type de papier peut entraîner une impression illisible et des bourrages papier et peut réduire la durée de vie de la machine. Il est en particulier déconseilé d'utiliser du papier couché ou comptant tout autre traitement de surface. La surface du papier doit être aussi lisse et régulière que possible.

Composition

Vous ne devez pas utiliser de papier couché ou dont la surface a été traitée et contient du plastique ou du carbone. Exposé aux hautes températures liées au processus de fixation, ce papier peut émettre des fumées toxiques.

Un papier de qualité standard doit contenir au moins 80% de pâte. La teneur en coton ou autres fibres ne doit pas dépasser 20%.

Formats de papier

Les bacs et le bac MF peuvent recevoir les formats de papier répertoriés dans le tableau ci-après. Pour plus de détails, ainsi que pour les formats de papier pour le chargeur de papier (chargeur de papier optionnel PF-500, PF-510), reportez-vous à la section Param. magasin (1 à 5) (Paramètres pour les bacs) à la page 4-35.

Les tolérances acceptées sont ±0,7 mm (±0.0276 pouces) pour la longueur et la largeur. Les angles doivent être de 90^ ± 0,2^.

Bac MF unquivalent	Taille police	Bac ou Bac MF	Taille police
Envelop. Monarch	3-7/8 × 7-1/2 pouces	Legal	8-1/2 × 14 pouces
Enveloppe #10	4-1/8 × 9-1/2 pouces	Letter	8-1/2 × 11 pouces
Enveloppe #9	3-7/8 × 8-7/8 pouces	ISO A4	210 × 297 mm
Enveloppe #6	3-5/8 × 6-1/2 pouces	ISO A5	148 × 210 mm
Enveloppe DL	110 × 220 mm	ISO A6	105 × 148 mm
JIS B6	128 × 182 mm	Enveloppe C5	162 × 229 mm
Hagaki	100 × 148 mm	ISO B5	176 × 250 mm
OufukuHagaki	148 × 200 mm	JIS B5	182 × 257 mm
Youkei 2	114 × 162 mm	Statement	5-1/2 × 8-1/2 pouces
Youkei 4	105 × 235 mm	Executive	7-1/4 × 10-1/2 pouces
		Oficio II	8-1/2 × 13 pouces
Bac MF uniquement	Taille police	Bac ou Bac MF	Taille police
		Folio	210 × 330 mm
		16 kai	197 × 273 mm
Perso	Magasin: 105 à 216 mm × 148 à 356 mm (4-1/8 à 8-1/2 pouces × 5-13/16 à 14 pouces) By-pass: 70 à 216 mm × 138 à 356 mm (2-3/4 à 8-1/2 pouces × 5-7/16 à 14 pouces)

Lissé

Le papier doit présenter une surface lisse, non couchée. Si sa surface est rugueuse ou sableuse, des zones blanches peuvent apparaître à l'impression. Un papier trop lisse, quant à lui, peut provoquer des problèmes d'alimentation et de voile (c'est-à-dire un effet de fond gris).

Grammage

Le grammage est le poids du papier exprimé en grammes par mètre carré (g / m^2). Un grammage de papier trop élevé ou trop faible peut entraîner des faux départs ou des bourrages papier ainsi que l'usure prématurée de la machine. Un grammage inégal, c'est-à-dire une épaisseur de papier inégale, peut provoquer le départ de plusieurs feuilles ou des problèmes de qualité d'impression (impression floue) en raison de la mauvaise fixation du toner.

Le grammage recommandé est de :

Bac:60à120g/m²

Bac MF:60 à 220 g/m²

PF 500:60 a 120g / m²

PF 510:60 à 220 g/m²

Tableau des équivalences des grammages papier

Le grammage de papier est exprimé en livres (lb) et en grammes par mètre carré (g / m^2). Les cases grisées indiquent les grammages standard.

Grammage du papier (système impérial - lb)	Grammage du papier (système métrique - g/m2)
16	60
17	64
20	75
21	80
22	81
24	90
27	100
28	105
32	120
34	128
36	135
39	148
42	157
43	163
47	176
53	199

Épaisseur

Le papier utilisé dans l'appareil ne doit être ni trop épais ni trop fin. Des problèmes de bourrages papier, d'alimentation multiples et d'impression pâle peuvent signifier que le papier est trop fin. Des problèmes de bourrages papier et d'impression floue peuvent indiquer un papier trop épais. L'épaisseur doit se situer entre 0,086 et 0,110 mm (3,4 à 4,3 mils).

Degré d'humidité

Le degré d'humidité est déterminé par le taux d'humidité par rapport à la masse sèche du papier. L'humidité peut influencer l'aspect du papier, sa capacité d'alimentation, sa tige, ses propriétés électrostatiques et la fixation du toner.

L'humidité du papier varie selon l'humidité relative de la pièce. Si l'humidité relative est élevée et qu'elle est absorbée par le papier, les bords du papier se dilatent et se gondolent. Si l'humidité relative est faible et que le papier perd de son humidité, les bords du papier rétrécissent et se contractent, ce qui peut affecter le contraste à l'impression.

Des bords gondolés ou cassants peuvent provoquer des bourrages papier et des problèmes d'alignement. Le degré d'humidité du papier doit se situer entre 4 et 6%.

Pour maintenir un degré d'humidité correct, il est important de stocker le papier dans un environnement contrôlé. Voici quelques recommandations pour le contrôle de l'humidité :

Stockez le papier dans un endroit frais et sec. - Conservez le papier dans son emballage aussi longtemps que possible. Replacez le papier dans son emballage s'il n'est pas utilisé. - Stockez le papier dans son carton d'origine. Placez le carton en hauteur, séparé du sol par une palette par exemple. - Une fois que le papier a été déplacé de son lieu de stockage, laissez-le dans la même pièce que la machine pendant 48 heures avant de l'utiliser. - Évitez de laisser le papier dans un endroit chaud, ensoleillé ou humide.

Remarque : Lorsque vous utilisez du papier couché, sachez que les feuilles se colleront entre elles dans un lieu très humide.

Grain du papier

Lorsque le papier est fabriqué, il est coupé en feuilles avec le grain parallèle à la longueur (grain long) ou à la largeur (grain court). Les papiers à grain court peuvent provoquer des problèmes d'alimentation dans la machine. Il est recommandé d'utiliser du papier à grain long dans la machine.

Autres propriétés

Porosité : indique la densité de la fibre de papier.

Rigidité : un papier mou peut onduler dans l'appareil et provoquer des bourrages papier.

Touille : la plupart des papiers ont naturellement tendance à rebiquer dans un sens s'ils sont laissés hors de leur emballage.

Décharge électrostatique : pendant le processus d'impression, le papier est chargé électrostatiquement pour attirer le toner. Il doit pouvoir se débarrasser de cette charge pour que les feuilles imprimées ne collent pas les unes les autres dans le bac de sortie.

Blancheur : le contraste de la page imprimée dépend de la blancheur du papier. Un papier plus blanc permet d'obtenir un aspect plus net, plus brillant.

Contrôle de qualité : un format de feuille inégal, des coins dont l'angle n'est pas droit, des bords irréguliers, des feuilles mal découpées et des bords et coins écrasés peuvent entraîner un mauvais fonctionnement de l'appareil. Un fournisseur de papier sérieux doit prendre toutes les mesures possibles pour éviter ces problèmes.

Emballage: le papier doit être emballé dans un carton solide afin de le protégger contre tout dommage lors du transport. Un papier de qualité provenant d'un fournisseur de confiance est en général emballe correctement.

Remarque Vous pouvez noter que l'imprimante émet de la vapeur dans la zone autour du plateau supérieur si vous utilisez du papier humide. Vous pouvez cependant imprimer en toute sécurité.

Papier spécial

Il est possible d'utiliser les types de papier spécial suivants :

Type de papier à utiliser	Type de papier à Sélectionner
Transparents de rétroprojecteurs	TRANSPARENT
Papier rugueux	RUGUEUX
Papier fin (60 à 64 g/m2)	VÉLIN
Étiquettes	ÉTIQUETTES
Papier recyclé	RECYCLÉ
Papier préimprimé	PRÉIMPRIMPÉ
Type de papier à utiliser	Type de papier à sélectionner
Papier couché	RELIÉ
Cartes postales	CARTE
Papier couleur	COULEUR
Papier perforé	PERFORÉ
En-tête	EN-TÊTE
Enveloppées	ENVELOPPE
Papier couché	COUCHÉ
Papier épais (120 à 220 g/m²)	ÉPAIS
Papier haute qualité	HAUTE QUALITÉ
Perso	PERSO 1~8

Utilisez du papier conçu pour les copieurs ou les imprimantes (avec fixation par chaleur). Lorsque vous utilisez des transparents, des étiquettes, du papier fin, des enveloppes, des cartes postales ou du papier glacé, chargez le support dans le bac MF. Pour plus d'informations, reportez-vous à la section Param papier à la page 4-33.

Étant donné que la composition et la qualité des papiers spéciaux varient considérablement, le papier spécial est davantage susceptible de provoquer des problèmes à l'impression que le papier blanc standard. Aucune responsabilité ne sera engagée si de l'humidité, par exemple, se dégageant lors de l'impression sur du papier spécial endommage la machine ou blesse l'opérateur.

Remarque : Avant d'acheter un papier spécial, il est recommandé de tester un échantillon sur la machine et de vérifier si la qualité d'impression est satisfaisante.

Les transparents doivent être résistants à la chaleur émise par la fixation pendant le processus d'impression. Il est recommandé d'utiliser des transparents de type 3M CG3700 (Letter, A4).

Le tableau ci-dessous présente les spécifications à respecter pour le transparent :

Élément	Spécification
Tolerance de chaleur	Doit tolérer au moins 190 °C (374 °F)
Épaisseeur	0,100 à 0,110 mm (3,9 à 4,3 mils)
Matériau	Polyester
Précision	±0,7 mm (±0,0276 pouces)
Angles	90° ±0.2°

Afin d'éviter tout problème d'impression, chargez les transparents dans l'imprimante un à la fois à l'aide du bac MF. Chargez toujours les transparents verticalement (avec le bord long vers l'imprimante).

Si les transparents possèdent des bords rugueux sur le dos, cela peut causer un bourrage papier. Retirez les bords rugueux, inversez les côtés ou chargez la feuille du bord

Si vous devez restorer les transparencies du bac (par exemple, pour éliminer un bourrage papier), saisissez-les délicatement par les bords pour éviter d'y laisser des traces de doigts.

Étiquettes

Les étiquettes doivent être chargées dans le bac MF ou le chargeur de papier en option PF-510.

Lors de l'impression sur étiquettes adhésives, le principe de base est que la partie autocollante ne doit jamais toucher un composant quelconque de la machine. Si le film adhésif colle au tambour ou aux rouleaux, la machine sera endommagée.

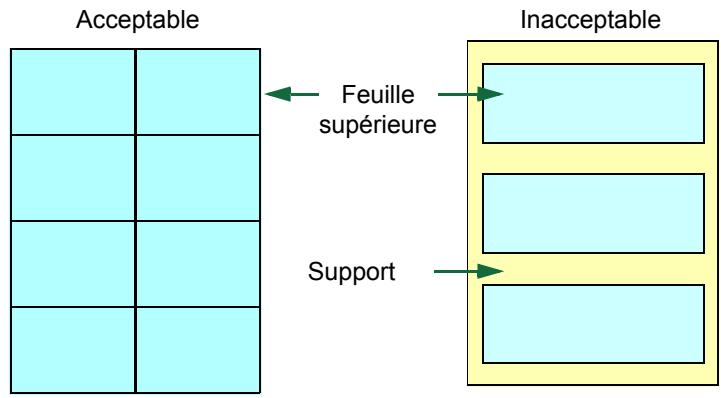

Les planches d'étiquettes se composent de trois couches, illustrées dans la figure ci-contre. L'impression s'effectue sur la feuille supérieure. La couche adhésive est constituée d'adhésifs autocollants. La feuille de support (également appelée doublure) protège les étiquettes jusqu'à leur

utilisation. En raison de la complexité de sa composition, le papier d'étiquettes adhésifs est particulièrement exposé aux problèmes d'impression.

La planche d'étiquettes doit être entièrement recouverte de sa feuille supérieure, sans espaces entre les étiquettes. Sinon, les étiquettes risquent de se décoller, entraînant ainsi de graves problèmes de bourrage.

Sur certaines planches d'étiquettes, le papier supérieur dépasse d'une marge supplémentaire. Ne retirez pas la feuille supplémentaire tant que l'impression n'est pas terminée.

Le tableau ci-dessous présente les spécifications à respecter pour les étiquettes.

Élément	Spécification
Grammage de la feuille supérieure	44 à 74 g/m2(12 à 20 lb/rame)
Grammage du composite	104 à 151 g/m2(28 à 40 lb/rame)
Épaissur de la feuille supérieure	0,086 à 0,107 mm (3,9 à 4,2 mils)
Épaisseur du composite	0,115 à 0,145 mm (4,5 à 5,7 mils)
Degré d'humidité	4 à 6 % (composite)

Cartes postales

Aérez la pile de cartes et alignez les bords avant de les placer dans le bac MF. Assurez-vous qu'elles ne sont pas tuilées, afin d'éviter les bourrages papier.

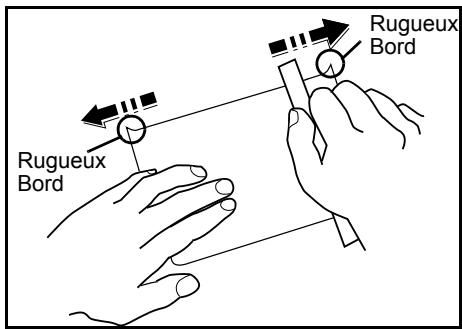

Certaines cartes postales présentent des bords irréguliers au verso (causes par la découpe). Si c'est le cas, placez les cartes sur une surface plane et aplanissez les bords avec, par exemple, une règle.

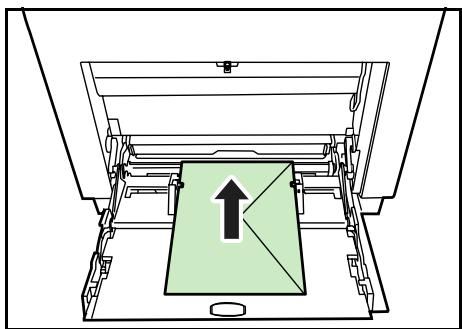

Enveloppes

Les enveloppes doivent toujours être chargées à partir du bac MF, avec la face à imprimer vers le bas. Si vous utilisez assez souvent des enveloppes, nous recommandons d'utiliser le chargeur de papier en option PF-510.

La composition d'une enveloppe étant plus complexe

que celle d'un papier ordinaire, il n'est pas toujours possible d'assurer une impression homogène sur l'intégralité de la surface de l'enveloppe.

Généralement, sur les enveloppes, la direction du grain est en diagonale. Reportez-vous à la section Grain du papier à la page 3-7. Or, cette direction peut aisément être à l'origine de plis ou de gaufrages lors du passage des enveloppes dans l'imprimante. Avant d'acheter des enveloppes en grande quantité, il est recommandé de tester un échantillon sur la machine et de vérifier que l'imprimante prend en charge ce type d'enveloppe.

• N'utilisez pas d'enveloppes contenant un adhésif liquide.
• Évitez les longues sessions d'impression destinées aux seules enveloppés. En effet, l'impression intensive d'enveloppés peut entraîner l'usure prématurée de l'imprimante.
• En cas de bourrage, retirez quelques enveloppes du bac MF.
• Pour éviter les bourrages liés aux enveloppes imprimées, il est recommandé de ne pas laisser plus de 10 enveloppes imprimées dans le plateau supérieur.

Papier épais

Aérez la pile de papier et alignez les bords avant de les placer dans le bac MF. Certains papiers représentent des bords irréguliers au verso (causés par la découpe). Si c'est le cas, placez le papier sur une surface plane et aplanissez les bords une ou deux fois avec, par exemple, une règle. L'utilisation d'un papier dont les bords sont irréguliers peut entraîner des bourrages papier.

Remarque Si des bourrages surviennent alors que le papier a été lissé de cette façon, placez le papier dans le bac MF avec le bord d'attaque relevé de quelques millimètres, comme illustré ci-contre.

Remarque Si vous utilisez assez souvent du papier épais, nous recommandons d'utiliser le chargeur de papier en option PF-510.

Papier couleur

Le papier couleur doit répondre aux mêmes spécifications que le papier blanc de qualité supérieure, reportez-vous à la section Spécifications du papier à la page 3-2. En outre, les pigments utilisés dans le papier doivent résister aux hautes températures de fixation lors de l'impression (jusqu'à 200°C ou 392°F).

Papier préimprimé

Le papier préimprimé doit répondre aux mêmes spécifications que le papier blanc de qualité supérieure, reportez-vous à la section Spécifications du papier à la page 3-2. L'encre préimprimée doit résister aux hautes températures de la fixation pendant le processus d'impression et doit être compatible avec l'huile de silicone. N'utilisez pas de papier avec surface traitée, tel que le type de papier couramment utilisé pour les calendriers.

Papier recyclé

Sélectionnez un papier recyclé répondant aux mêmes spécifications que le papier blanc de qualité supérieure sauf en terme de blancheur, reportez-vous à la section Spécifications du papier à la page 3-2.

Remarque : Avant d'acheter un papier recyclé, il est recommandé de tester un échantillon sur la machine et de vérifier si la qualité d'impression est satisfaisante.

Papier couché

Le papier couché est créé en traitant la surface du papier de base avec un revêtement qui permet une meilleure qualité d'impression que le papier normal. Le papier couché est utilisé pour une qualité d'impression particulièrement élevée.

La surface du papier de haute qualité ou de qualité moyenne est revêtue d'agents spéciaux qui améliorent l'aspect de la couleur d'impression en

rendant la surface du papier plus lisse. Ces agents sont utilisés pour revêtir les deux côtés ou un seul côté du papier. Le côté revêtu a un aspect légèrement brillant.

IMPORTANT Lorsque vous imprimez sur du papier couché dans un lieu très humide, assurez-vous que le papier soit conservé au sec, car l'humidité peut faire coller les feuilles entre elles lorsqu'elles sont chargées dans l'imprimante.

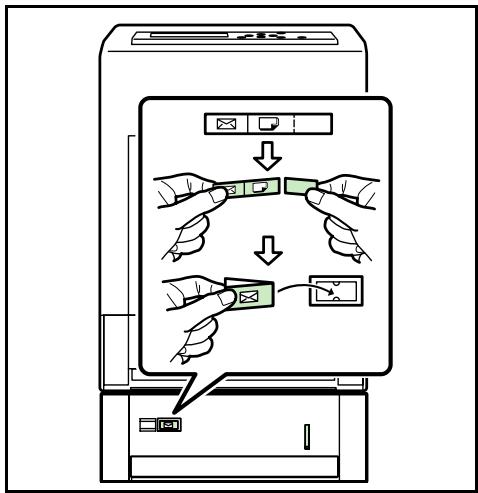

Indicateurs de type de papier (chargeur de papier optionnel pf-510)

Si vous chargez un papier qui n'est pas standard dans le chargeur de papier optionnel PF-510, découpez la section vide de la feuille de l'indicateur de type de papier fourni, pliez la feuille restante en deux et insérez-la dans le dossier d'affichage du bac afin d'afficher le symbole du type de papier.

Enveloppes Papier épais Étiquettes Papier couché

Type de papier

L'imprimante peut imprimer selon le paramètre le mieux adapté au type de papier utilisé.

Lorsque vous associez un type de papier à une source de papier à partir du panneau de commande de l'imprimante, celle-ci sélectionne automatiquement la source de papier appropriée et imprime dans le mode le mieux adapté au type de papier correspondant.

Il est possible de définir un autre paramètre de type de papier pour chaque source de papier, y compris pour le bac MF. Outre les types de papier prédéfinis, vous pouvez également définir et sélectionner des types de papier personnalisés. R Les types de papier suivants peuvent être utilisés.

Type de papier	Alimentation
	Bac MF	Bac à papierChargeur depapier enoption PF-500	Grammage dupapier	Chemin recto- verso	Chargeur depapier en optionPF-510
NORMAL	Oui	Oui	Normal 2	Oui	Oui
TRANSPARENT	Oui	Non	Épais 2	Non	Non
RUGUEUX	Oui	Oui	Normal 3	Oui	Oui
VÉLIN	Oui	Non	Fin	Non	Non
ÉTIQUETTES	Oui	Non	Épais 1	Non	Oui
RECYCLÉ	Oui	Oui	Normal 2	Oui	Oui
PRÉIMPRIMPÉ	Oui	Oui	Normal 2	Oui	Oui
RELIÉ	Oui	Oui	Normal 3	Oui	Oui
CARTE	Oui	Non	Épais 1	Non	Oui
COULEUR	Oui	Oui	Normal 2	Oui	Oui
PERFORÉ	Oui	Oui	Normal 2	Oui	Oui
EN-TÊTE	Oui	Oui	Normal 2	Oui	Oui
ENVELOPPE	Oui	Non	Épais 3	Non	Oui
COUCHÉ	Oui	Non	Épais 1	Oui	Oui
ÉPAIS	Oui	Non	Épais 2	Non	Oui
HAUTE QUALITÉ	Oui	Oui	Normal 3	Oui	Oui
PERSO 1 (à 8)†	Oui	Oui	Normal 2	Oui	Oui

Oui : peut être stocké.... Non : ne peut pas être stocké †. Type de papier défini et enregistré par l'utilisateur. Il est possible de définir jusqu'à 8 types de paramètres utilisateur. Pour plus d'informations, r

Chargement du papier

La section suivante décrit la procédure de chargement du papier dans le bac et le bac MF.

Chargement de papier dans le bac

1 Aérez les supports (papier/transparents), puis égalisez la pile sur une surface plane pour éviter les bourrages papier ou les impressions de travers.

2 Retirez le bac de l'imprimante.

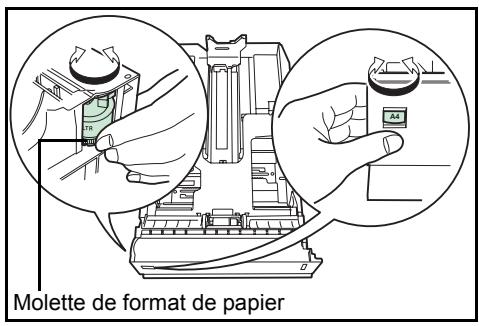

3 Tournez la molette de format de papier jusqu'à ce que le format que vous comptez utiliser apparaisse dans la fenêtre correspondante.

Remarque : Lorsque la molette de format de papier indique Other, le format doit être configuré depuis le panneau de commande de l'imprimante. Reportez-vous à la section Param. magasin (1 à 5) (Paramètres pour les bacs) à la page 4-35.

Soulevez le levier d'ouverture des deux guides latéraux et faites-les glisser jusqu'au format de papier souhaité.

5 Tirez le levier de déverrouillage et faites glisser la butée du papier jusqu'au format de papier souhaité.

Lors de l'utilisation d'un papier de format non standard, écartez complètement les guides et la butée du papier, insérez le papier, puis réajustez les guides et la butée selon le format de papier. Ils doivent être légèrement en contact avec le papier.

Les formats papier standard sont indiqués à l'intérieur du bac.

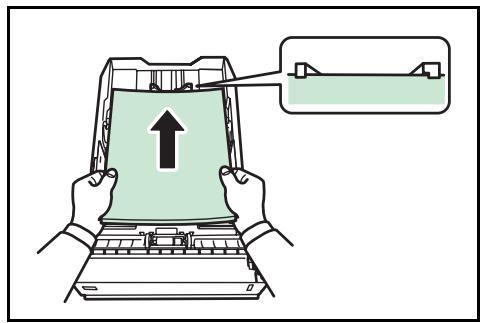

6 Chargez le papier souhaité dans le bac.

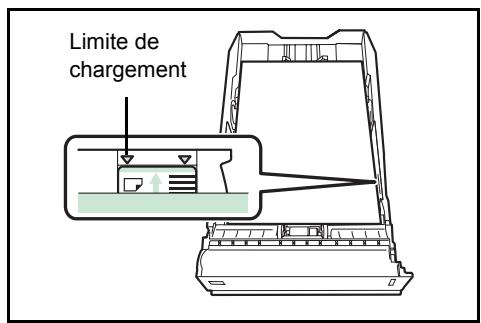

Remarque : Ne placez pas de papier au-delà des repères de chargement maximal indiqués sur les guides papier. Le bac à papier contient environ 500 feuilles de papier de 80 (21 lb.) d'une épaisseur de 0,11 mm.

7 Réinsérez le bac dans l'imprimante et enfoncez-le complètement. L'avant du bac papier contient un indicateur de niveau de papier qui permet de connaître la quantité de papier restante. Lorsque le papier est épuisé, l'indicateur affiche le niveau (vide).

Chargement de papier dans le bac MF (multifonction)

1 Aérez les supports (papier/transparents), puis égalisez la pile sur une surface plane pour éviter les bourrages papier ou les impressions de travers.

2 Appuyez au centre du bac MF et tirez-le vers vous jusqu'à ce qu'il s'arrête.

3 Tirez le sous-bac vers vous jusqu'à ce qu'il s'arrête et vérifiez qu'il n'y a pas d'espace.

4 Réglez la position des guides papier du bac MF. Les formats de papier standard sont marqués sur le bac MF. Pour les formats standard, faites glisser les guides jusqu'à la position correspondante.

5 Alignez le papier sur les guides papier et insérez-le plus loin possible.

Remarque Ne placez pas de papier au-delà des repères de chargement maximal indiqués à l'intérieur du bac MF. Lorsque vous imprimez sur des transparents, chargez une feuille à la fois dans l'imprimante.

Si le papier est très courbé dans un sens, par exemple si le papier est déjà imprimé sur une face, essayer de l'enrouler dans le sens opposé afin de compenser la courbure. À leur sortie, les feuilles imprimées seront plates.

Correct
Incorrect

Configurez le format de papier du bac MF depuis le panneau de commande de l'imprimante. Reportez-vous à la section Paramètres papier à la page 4-33.

Butée du papier

Alignez la butée du papier sur le format de papier désiré.

Pour le format de papier A4 ou Letter

Déplacez la butée du papier jusqu'à la position ①.

Pour le format de papier Legal

Orientez la butée du papier vers le haut, tirez vers le haut comme indiqué par ① et déplacez la butée jusqu'à la position ②.

Ouvrez le support à l'intérieur de la butée du papier jusqu'à la position ③ et verrouillez.

Pour le format de papier A5

Orientez la butée du papier vers le haut, tirez vers le haut comme indiqué par ① et déplacez la butée jusqu'à la position ②.

Ouvrez le support à l'intérieur de la butée du papier, abaissez vers vous comme indiqué par ③ et alignez les bords avant du support avec la projection sur l'imprimante.

4 Utilisation du panneau de commande

Ce chapitre aborde les rubriques suivantes :

Informations générales 4-2

Description du panneau de commande 4-3

Touches 4-6

Utilisation du système de sélection de menus 4-8

Réglage d'un menu de sélection de mode 4-10

Imprimer rapport 4-11

Mémoire USB (sélection mémoire USB) 4-17

Boîte travaux 4-20

Journal des travaux 4-29

Compteur (Affichage de la valeur du compteur) 4-31

Paramètres 4-33

Param. impr. 4-45

Réseau (Paramètres réseau) 4-56

Périph. commun (Sélection/Réglage des périphériques communs) 4-63

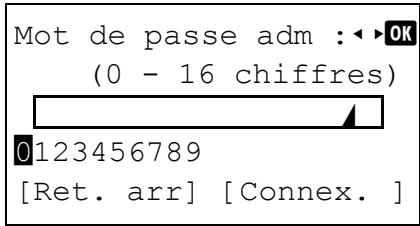

Sécurité (Paramètres de la fonction de sécurité) 4-78

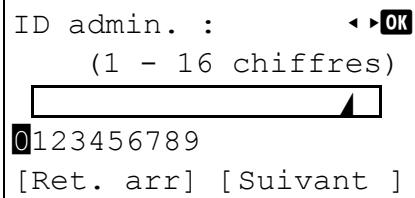

Param. compt. trav (Paramètres de la comptabilité des travaux) 4-88

Administrateur (Paramètres administrateur) 4-97

Réglage/Maintenance (Sélection/paramètre Réglage/Maintenance) 4-100

Informations générales

Ce chapitre fournit toutes les indications nécessaires à la configuration de l'imprimante couleur Ecosys. Le panneau de commande ne sert généralement qu'à définir des paramètres par défaut. En effet, vous pouvez modifier la plupart des paramètres d'imprimante à partir du pilote d'imprimante accessible depuis le logiciel de votre application.

Remarque : Les modifications apportées aux paramètres de l'imprimante depuis une application prévalent sur celles effectuées depuis le panneau de commande.

Vous pouvez également accéder aux différents paramètres de l'imprimante à distance en utilisant le panneau de commande, le pilote de l'imprimante ou d'autres utilisaires comme Status Monitor. Les autres utilisaires de l'imprimante peuvent être installés à l'aide du CD-ROM livré avec l'imprimante.

Vous trouverez dans ce chapitre une description détaillée du panneau de commande, de ses menus, ainsi que des procédures de modification des différents paramètres d'imprimante.

Description du panneau de commande

Situé sur le dessus de l'imprimante, le panneau de commande se compose d'un écran à cristaux liquides de quatre lignes de 21 caractères, ainsi que de dix touches et trois voyants.

Les messages qui s'affichent à l'écran ainsi que les fonctions des différents voyants et touches sont décrits ci-après.

Écran

L'écran du panneau de commande affiche les éléments suivants :

des informations sur l'état de l'imprimante : les dix messages répertoriés ci-après s'affichent pendant le déroulement normal de l'impression. - Pour plus d'informations sur les codes d'erreur et les erreurs de l'imprimante qui nécessitent l'attention de l'utilisateur, reportez-vous à la section Dépannage à la page 6-1.

Informations d'état

Message	Signification
Attendre SVP.	L'imprimante est en cours de préchauffage et n'est pas prête.A la première mise sous tension de l'imprimante, ce message reste affchéé quelques minutes.
Attendre SVP.charg. papier	Ce message s'affiche lorsque l'imprimante se prépare à imprimer sur du papier couché(Couché) provenant du chargeur de papier en option PF-510.
Attendre SVP.Ajout de toner...	Un réapprovisionnement de toner est en cours. Ce message peut s'afficher lors de l'impression en continu d'un grand nombre de pages nécessitant une quantité importante de toner, telles que des photographies, etc.
Attendre SVP.Calibrationcouleurs en cours...	La fonction de calibrage couleur s'effectue automatiquement lors de la mise sous tension de l'imprimante. Il est aussi possible d'exécuter cette fonction manuellement depuis le panneau de commande.Pour plus d'informations, reportez-vous à la section Calibr. Couleur à la page 4-100.
Attendre SVP.Nettoyage en cours...	Affiché pendant le nettoyage du LSU.
Prêt à imprimer.	La machine est prête à imprimer.
Traitement	La machine reçoit des données à imprimer. Ce message s'affiche également lorsque l'imprimante lit une carte mémoire, un disque dur ou un disque RAM.
En veille	L'imprimante est en mode de veille automatique. Ce mode est désactivé lorsque l'imprimante reçoit un travail d'impression. ÀpRES un temps de préchauffage, l'imprimante passée en ligne.Pour plus de détails sur le mode de veille automatique, reportez-vous à la section Tempor. veille (Délai de temporisation de la mise en veille) à la page 4-73.
Annulation...	Les travaux reçus par l'imprimante sont en cours d'annulation. Pour annuler un travail, reportez-vous à la section Annulation d'un travail d'impression à la page 4-6.

Codes d'erreur

Reportez-vous à la section Dépannage à la page 6-1.

Voyants de l'écran

Voyants READY, DATA et attention

Les voyants suivants s'allument lors du déroulement normal de l'impression et lorsque l'imprimante nécessite l'intervention de l'opérateur. À chaque voyant correspondant différents états, chacun avec une signification propre.

Voyant	Description
Ready ☐ ☐	Clignotant. Erreur que vous pouvez résoudre. Pour plus d'informations, reportez-vous à la section Dépannage à la page 6-1.Allumé. Imprimante prête et en ligne. L'imprimante imprime les données qu'elle reçoit.Eteint. Imprimante hors ligne, car l'impression est arrêtée manuellement ou automatiquement en raison d'une condition d'erreur. Les données peuvent être reçues, mais ne seront pas imprimées. Pour plus d'informations, reportez-vous à la section Messages d'erreur à la page 6-7 si l'impression est arrêtée automatiquement lorsqu'une condition d'erreur se produit.
Data ☐ → ☐	Clignotant. Données en cours de réception.Allumé. Indique le traitement des données reçues avant le début de l'impression ou indique l'accès au disque dur ou à la carte mémoire.
Attention ☐ !	Clignotant. Si Attendre SVP. est affché, l'imprimante est en cours de préchauffage.Cela peut aussi indiquer que l'imprimante ne peut pas imprimer (par ex. absence de papier dans le bac). Vérifiez le message affché et prenez la mesure nécessaire. Pour plus d'informations, reportez-vous à la section Messages d'erreur à la page 6-7.Allumé. L'imprimante ne peut pas imprimer à cause d'une erreur. Vérifiez le message affché et prenez la mesure nécessaire. Pour plus d'informations, reportez-vous à la section Messages d'erreur à la page 6-7.

Touches

Les touches du panneau de commande permettent de configurer l'utilisation de l'imprimante. Certaines d'entre elles disposent d'une fonction secondaire.

Touche annuler

Cette touche permet d'effectuer les opérations suivantes : Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

• Annuler un travail d'impression.
• Arrête la sonnerie d'une alarme.

Annulation d'un travail d'impression

1 Lorsque l'imprimante affiche Traitement, appuyez sur [Cancel].

La Liste trav. annul. s'affiche pour indiquer la liste des travaux d'impression en cours.

2 Appuyez sur ou ∇ pour afficher le travail souhaité, puis appuyez sur [OK].

Lorsque le message Le trav. sera annulé. Étes-vous sûr ? s'affiche, appuyez sur [Oui] ([Sélection de gauche]) pour annuler le travail ou sur [Non] ([Sélection de droite]) pour annuler cette opération et poursuivre l'impression.

Lorsque vous annulez un travail, Annulation... s'affiche à l'écran et l'impression cesse une fois que la page en cours d'impression a été éjectée.

Touche MENU

Menu

• La touche [MENU] vous permet d'accéder au système de menus afin de modifier la configuration et l'environnement d'impression de l'imprimante.

Touches fléchées

• Les quatre touches fléchées servent, dans le cadre du système de menus, à accéder à un élément ou à entrer des valeurs numériques.

Touche OK

Cette touche permet d'effectuer les opérations suivantes :

• Finaliser le paramétrage de valeurs numériques et d'autres sélections.

Touche retour

• Annule le réglage du menu actuellement affiché et revient au menu de l'étape précédente.

Touche sélection de gauche/touche sélection de droite

• Ces touches fonctionnent uniquement lorsque les onglets de touche correspondants sont affichés sur l'écran. L'appui sur la touche exécute la fonction affichée sur l'écran.

L'appui sur la touche exécute la fonction affichée sur l'écran.

Lorsque le menu ci-dessous est affiché, l'appui sur [Sélection de gauche] ([Oui]) imprime le fichier sélectionné. L'appui sur [Sélection de droite] ([Non]) interrupt l'impression et renvoie au menu de l'étape précédente.

• Ces touches fonctionnent uniquement lorsque le message de papier coince est affiché sur l'écran. Un message d'aide apparait alors pour faciliter l'élimination du bourrage à l'emplacement approprié.

Système de sélection de menus

Cette section décrit l'utilisation du système de sélection de menus.

La touche [MENU] du panneau de commande vous permet d'accéder au menu pour configurer les paramètres d'imprimante selon vos besoins.

Les réglages peuvent être effectués lorsque le message Prêt à imprimer., En veille, Attendre SVP. ou Traitement est affiché sur l'écran de l'imprimante.

Remarque Les réglages effectués à partir du logiciel de l'application et du pilote d'imprimante prévalent sur ceux effectués depuis le panneau de commande.

Accès au menu de sélection de mode

Appuyez sur [MENU] lorsque l'état Prêt à imprimer. apparait à l'écran de l'imprimante.

Le menu de sélection de mode s'affiche.

IMPORTANT La boîte de travail est affichée dans le menu de sélection de mode lorsque le disque dur ou le disque RAM est installé. Pour plus d'informations, reportez-vous à la section Boîte travaux à la page 4-20 ou Paramètres disque RAM (Utilisation du disque RAM) à la page 4-67.

Sélection d'un menu

Le menu de sélection de mode est de type hiérarchique. Appuyez sur ou pour afficher le menu souhaité.

• Si [] s'affiche en haut à droite de l'écran, vous pouvez utiliser et pour faire défiltrer les options du menu d'une ligne à la fois vers le haut ou le bas, ou bien et pour faire défiltrer les options du menu d'une page à la fois.

• Si [ ] s'affiche en haut à droite de l'écran, vous pouvez utiliser et pour passer d'une page à l'autre.

Pour revenir au menu du niveau supérieur, appuyez sur [Retour].

Réglage d'un menu

Sélectionnez le menu souhaité et appuyez sur [OK]. Vous pouvez maintenant désirer les options dans le menu. Appuyez sur , , ou pour sélectionner ou saisir le paramètre souhaité, puis appuyez sur [OK] pour confirmer votre sélection.

Si vous choix s'effectue dans une liste de paramètres, un astérisque (*) est affiché à gauche du paramètre actuellement sélectionné.

Annulation d'une sélection de menu

Si vous appuyez sur [MENU] à l'intérieur d'un menu, l'état Prêt à imprimer. ou En veille apparait de nouveau à l'écran.

Réglage d'un menu de sélection de mode

Cette section décrit les procédures utilisées pour chaque élément de menu dans le menu de sélection de mode.

Menu :

01 Imprimer rapport 02 Mémoire USB 03 Boîte de travaux [Quitter]

1 Lorsque l'imprimante affiche Prêt à imprimer., Attendre SVP., En veille et Traitement, appuyez sur [MENU]. Le menu de sélection de mode s'affiche.

2 La sélection change à chaque fois que vous appuyez sur ou .

• Imprimer rapport
• Mémoire USB Boîte de travaux Journal des travaux
• Compteur Param. papier Param. impr. Réseau Périph. commun
• Sécurité Param. compt. trav.
• Administrateur
• Réglage/Maint.

Imprimer rapport

Imprime un rapport. Les options disponibles dans le menu Imprimer rapport sont les suivantes :

• Plan du menu (impression du plan des menus)
• Page d'état (Impression d'une page d'état de l'imprimante)
• Liste polices (Impression d'une liste des polices de l'imprimante)
• Liste fich. RAM (Impression d'une liste des fichiers du disque RAM)
• listened to the music.
• listened to the music.
• listened to the music.
• listened to the music.
• ListeFichCarteMém (Impression d'une liste des fichiers de la carte mémoire)

1. Appuyez sur [MENU]. 2. Appuyez sur ou pour sélectionner Imprimer rapport. 3. Appuyez sur [OK]. Le menu Imprimer rapport affiche une liste des types de rapport pouvant être imprimés. Notez que les types de rapport individuels peuvent varier selon les options installées dans l'imprimante.

Imprimer rapport

Plan menu 02 Page d'état 03 Liste polices [Quitter]

Plan menu (impression du plan des menus)

L'imprimante imprime une liste complète du système de sélection de menus, c'est-à-dire la carte de menus.

1 Dans le menu Imprimer rapport, appuyez sur ou pour sélectionner Plan menu. 2 Appuyez sur [OK]. Un message de confirmation s'affiche. 3 Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepted. s'affiche et l'imprimante imprime le plan des menus.

L'appui sur [Non] ([Sélection de droite]) renvoie au menu Imprimer rapport sans imprimer le plan des menus.

Imprimer.

Êtes-vous sûr ?

→Plan menu

[ Oui ] [ Non ]

Exemple de plan menu

Printer

FS-C5400DN

KYOCERA

Page d'état (impression d'une page d'état de l'imprimante)

L'impression d'une page d'état vous permet de vérifier l'état en cours de l'imprimante et les réglages optionnels.

1 Dans le menu Imprimer rapport, appuyez sur ou pour sélectionner Page d'état. 2 Appuyez sur [OK]. Un message de confirmation s'affiche. 3 Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepté. s'affiche et l'imprimante imprime une page d'état. L'appui sur [Non] ([Sélection de droit]) renvoie au menu Imprimer rapport sans imprimer la page d'état.

Description de la page d'état

Les numéros qui apparaissent dans l'illustration ci-après renvoient aux éléments expliqués sous cette dernière. Les éléments et les valeurs affichés varient selon la version du micrologiciel de l'imprimante.

1 Version du micrologiciel

Cet élément indique la version et la date de révision du micrologiciel (firmware) de l'imprimante.

2 Information sur les paramètres de l'imprimante

Cet élément indique différents paramètres d'imprimante pour les composants matériels :

• Format et type de papier contenu dans le bac MF
• Format et type de papier contenu dans le bac Délai de mise en veille
• Délai de temporisation de l'alimentation papier

3 Options installées

Cet élément présente les options installées dans l'imprimante :

• Disque dur Carte mémoire

4 État du réseau

Cet élément indique l'adresse IP, l'adresse du masque de sous-réseau ainsi que l'adresse de passerelle par défaut pour la carte d'interface réseau figurant dans l'imprimante.

5 Informations interface

Cette information indique l'état de blocage des éléments compensant l'emplacement de mémoire USB et l'interface USB. Lors de la connexion par une carte d'interface réseau (NIC), l'état de blocage est affiché pour une interface en option.

6 Mémoire

Cet élément fournit les informations suivantes :

• Mémoire standard dans l'imprimante
• État du logement de mémoire optionnel (en Mo)
• Mémoire totale dans l'imprimante
• État en cours du disque RAM

7 Émulation

Cet élément indique toutes les émulations d'imprimante disponibles. L'émulation KPDL (AUTO) est la valeur définie par défaut. Les émulations sont les suivantes :

• PCL6 KPDL

Affiche les informations du compteur. Le nombre total de pages imprimées et le nombre total de pages pour chaque format de papier sont affichés et sont détaillés par couleur/monochrome/total pour chaque compteur.

9 États des consommables

Cet élément indique le niveau approximatif de toner restant. Si la valeur est 100, la cartouche de toner est pleine. Plus le niveau est proche de 0, plus la quantité de toner restant est faible.

Imprimer.
Étes-vous sûr ?
→Liste polices
[ Oui ] [ Non ]

Imprimer.
Étes-vous sûr ?
→Liste fich. RAM
[ Oui ] [ Non ]

Imprimer.
Étes-vous sûr ?
→ListeFichDisqueDur
[ Oui ] [ Non ]

Liste polices (impression d'une liste des polices de l'imprimante)

Pour vous aider à choisir une police, vous pouvez imprimer des listes de polices internes ou de polices optionnelles.

1 Dans le menu Imprimer rapport, appuyez sur ou pour sélectionner Liste polices. 2 Appuyez sur [OK]. Un message de confirmation s'affiche. 3 Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepté. s'affiche et l'imprimante imprime la liste des polices. L'appui sur [Non] ([Sélection de droit]) renvoie au menu Imprimer rapport sans imprimer la liste des polices.

Liste fich. RAM (impression d'une liste des fichiers du disque RAM)

Vous permet d'imprimer une liste des fichiers du disque RAM.

IMPORTANT : S'affiche lorsque le mode disque RAM est réglé sur Activé.

1 Dans le menu Imprimer rapport, appuyez sur ou ∇ pour sélectionner Liste fich. RAM. 2 Appuyez sur [OK]. Un message de confirmation s'affiche. 3 Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepté. s'affiche et l'imprimante imprime une liste des fichiers contenus sur le disque RAM.

L'appui sur [Non] ([Sélection de droite]) renvoie au menu Imprimer rapport sans imprimer la liste des fichiers du disque RAM.

Liste fichiers disque dur (impression d'une liste des fichiers du disque dur)

Vouperd imprimer une liste des fichiers du disque dur.

IMPORTANT Il est uniquement affiché lorsque l'imprimante possède un disque dur installé et correctement formaté.

1 Dans le menu Imprimer rapport, appuyez sur ou pour sélectionner ListeFichDisqueDur. 2 Appuyez sur [OK]. Un message de confirmation s'affiche. 3 Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepté. s'affiche et l'imprimante imprime une liste des fichiers contenus sur le disque dur.

L'appui sur [Non] ([Sélection de droite]) renvoie au menu Imprimer rapport sans imprimer la liste des fichiers du disque dur.

Liste des fichiers de la carte mém (impression d'une liste des fichiers de la carte mémoire)

Vous permet d'imprimer une liste des fichiers de la carte mémoire.

IMPORTANT Le message s'affiche uniquement lorsque la carte mémoire est installée dans l'imprimante et correctement formatée.

Imprimer.
Étes-vous sûr ?
→ListeFichCarteMém
[ Oui ] [ Non ]

1 Dans le menu Imprimer rapport, appuyez sur ou pour sélectionner ListeFichCarteMém. 2 Appuyez sur [OK]. Un message de confirmation s'affiche. 3 Appuyez sur [Oui] ([Sélection de gauche]). Accepté. s'affiche et l'imprimante imprime une liste des fichiers contenus sur la carte mémoire.

L'appui sur [Non] ([Sélection de droite]) renvoie au menu Imprimer rapport sans imprimer la liste des fichiers de la carte mémoire.

Mémoire USB (sélection mémoire USB)

Spécifie les paramètres pour le retrait de la mémoire USB et l'impression du contenu de la mémoire USB.

Remarque Le menu Mémoire USB s'affiche automatiquement lorsque vous installez la mémoire USB.

IMPORTANT : S'affiche uniquement lorsque la mémoire USB est installée et que l'hôte USB n'est pas bloqué.

Les options disponibles dans le menu Mémoire USB sont les suivantes :

• Imprime fich. (Impression et vérification des fichiers de la mémoire USB)
• Imprimer Fichier (Impression du fichier sélectionné)
• Retirer mémoire (Retrait de la mémoire USB)

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Mémoire USB. 3 Appuyez sur [OK]. Le menu Mémoire USB affiche une liste des actions disponibles.

Memoire USB :

01 Imprimer fichier 02 Retirer mémoire

[Quitter]

Imprimer fichier : OK

00 Dossier-1 01 Dossier-2 02 Fichier-1.jpg

[Détails]

Dossier-1 : OK

00 Dossier-11 01Fichier3. tif 02 Fichier4. pdf [Details]

Impression fich. (impression et vérification des fichiers de la mémoire USB)

Affiche une liste des fichiers et des dossiers de la mémoire USB afin que vous puissiez sélectionner et imprimer l'un des fichiers affichés. Vous pouvez également voir les détails du fichier ou du dossier sélectionné.

1 Dans le menu Mémoire USB, appuyez sur ou pour Sélectionner Imprimer fichier. 2 Appuyez sur [OK]. La liste des fichiers affiche une liste des fichiers et des dossiers de la mémoire USB.

S'il y a plus de 3 fichiers ou dossiers, appuyez plusieurs fois sur ou pour faire défiler la liste vers le haut ou le bas.

Appuyez sur ou pour sélectionner un dossier, puis appuyez sur [OK].

Les dossiers et les fichiers du dossier sélectionné sont affichés.

IMPORTANT Imprimer fichier n'affiche que les fichiers PDF, TIFF, JPEG et XPG de la mémoire USB. Il est possible d'afficher jusqu'à 3 niveaux de dossiers. Selon la capacité de la mémoire USB et le nombre de fichiers, la liste peut prendre un certain temps pour s'afficher.

Imprimer fichier (impression du fichier sélectionné)

Vous supportez utiliser cette option pour specifier l'impression de fichiers de la mémoire USB.

1 Utilisez la procédure décrite à la section Imprimez fich. (Impression et vérification des fichiers de la mémoire USB) à la page 4-17 pour afficher une liste des fichiers du dossier contenant le fichier que vous souhaitez imprimer. 2 Appuyez sur ou pour sélectionner le fichier que vous souhaitez imprimer. 3 Appuyez sur [OK]. Le menu Copies s'affiche.

IMPORTANT Pour utiliser cette fonction, un disque dur en option doit être installé dans l'imprimante ou le disque RAM doit être réglé sur Activé.

Pour imprimer 2 copies ou plus, utilisez les touches fléchées afin de définir le nombre de copies à imprimer.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

5 Appuyez sur [OK]. L'écran du menu Sélection papier s'affiche.

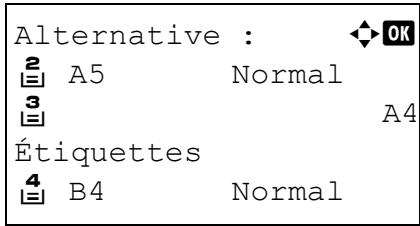

6 Appuyez sur ou pour sélectionner le bac contenant le papier à utiliser. Appuyez sur [OK]. Un écran de confirmation s'affiche.

Accepté.

Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepté. s'affiche et l'impression commence.

Appuyez sur [No] ([Sélection de droit]) pour revenir à l'écran de sélection de la liste de fichiers.

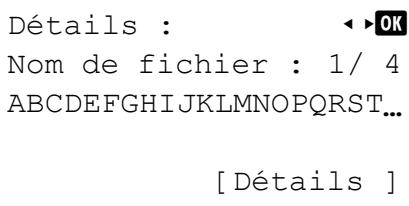

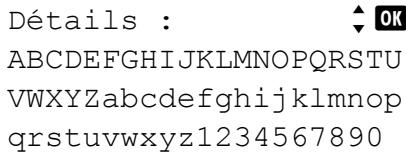

Détails (affiche les détails du fichier sélectionné)

Utilisez cette option pour afficher les informations détaillées sur les fichiers et les dossiers de la mémoire USB.

1 Utilisez la procédure décrite à la section Impriste fich. (Impression et vérification des fichiers de la mémoire USB) à la page 4-17 pour afficher une liste des fichiers ou des dossiers que vous souhaitez vérifier. 2 Appuyez sur ou pour sélectionner le dossier ou le fichier que vous souhaitez vérifier.

3 Appuyez sur [Détails] ([Sélection de droit]). L'écran Détails s'affiche.

Si vous avez sélectionné un fichier, 4 écrans Détails sont disponibles. Appuyez sur < ou > pour passer d'un écran à l'autre.

Si vous avez sélectionné un dossier, 2

Si le nom complet pour le Nom du fichier ou Nom du dossier ne rentre pas sur une ligne, appuyez sur [Détails] ([Sélection de droite]) pour passer à l'affichage du nom sur 3 lignes. Si le nom est supérieure à 3 lignes, vous pouvez le faire défiler en appuyant sur ou .

Appuyez sur [OK] lorsque les détails du fichier ou du dossier sont affichés pour revenir au menu Mémoire USB.

Retirer mémoire (retrait de la mémoire USB)

Vous permet de retirer un périphérique mémoire USB.

1 Dans le menu Mémoire USB, appuyez sur ou pour sélectionner Retirer mémoire. 2 Appuyez sur [OK]. L'imprimante est maintenant prête pour le retrait de la mémoire USB et l'écran du menu de sélection de mode s'affiche.

Impossible de retirer la mémoire pendant l'utilisation.

IMPORTANT Si l'écran ci-contre s'affiche, la mémoire USB est encore en cours d'utilisation. Attendez que le travail correspondant (par ex. impression à partir de la mémoire USB) soit terminé, puis répétez la procédure Retirer mémoire.

Boîte de travaux

IMPORTANT Pour utiliser la boîte de travail, il convient d'installer un disque dur optionnel dans l'imprimante. Le disque RAM (virtuel) peut également être utilisé dans les modes Vérification avant impression et Exemplaire personnel.

La boîte de travail est une fonction d'impression qui permet la fonction de Rétention des travaux. Les paramètres sont spécifiés à partir du pilote de l'imprimante. Reportez-vous au document KX Printer Driver User Guide pour les paramètres du pilote.

Rétention des travaux

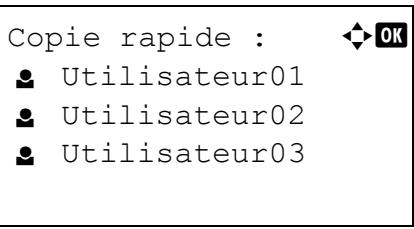

La fonction Rétention des travaux dispose de quatre modes décrits brièvement ci-après. Ces modes se sélectionnent depuis le pilote d'imprimante via le logiciel d'application :

	Copie rapide	Vérification avant impression	Impression privée	Travail stocké
Fonction principale	Imprimer des copies supplémentaires ultérieurement.	Vérifier la première copie avant de poursuivre l'impression des autres copies.	Conserver le document dans l'imprimante pour éviter les accès non autorisés.	Stocker les documents de façon électronique tels que les pages de garde de télécopie.
Origine de la demande de stockage	Pilote d'imprimante	Pilote d'imprimante	Pilote d'imprimante	Pilote d'imprimante
Après avoir défini les paramètres d'impression dans le logiciel d'application	Imprime simultanément	Imprime une copie simultanément	N'imprime pas	N'imprime pas
Récapué par	Panneau de commande	Panneau de commande	Panneau de commande	Panneau de commande
Nombre de copies par défaut imprimées à la récapération	Identique au stockage (modifiable)	Une de moins (modifiable)	Identique au stockage (modifiable)	Une (modifiable)
Nombre maximal de travaux stockés†	32, extensible à 50	32, extensible à 50	Dépend de la capacité du disque dur (le travail est automatiquement supprimé après l'impression)	Dépend de la capacité du disque dur
Sécurité par code PIN	Non	Non	Oui	Oui (si nécessaire)
Données après impression	Stockées	Stockées	Suprimées	Stockées
Données à la mise hors tension	Suprimées	Suprimées	Suprimées	Stockées
Disque dur	Nécessaire	Inutile (un disque RAM peut être aussi utilisé)	Inutile (un disque RAM peut être aussi utilisé)	Nécessaire

Le stockage de travaux supplémentaires entraîne la suppression des travaux les plus anciens.

Remarque reportez-vous au document KX printer driver user guide pour les paramètres du pilote et les procédures d'impression (sauvegarde).

Les options disponibles dans Boîte de travail sont les suivantes :

• Copie rapide (Utilisation de Copie rapide/Vérification avant impression)
• Privé/Stocké (Impression d'un travail privé ou stocké)
• Paramètres boîte travaux (Configuration de la boîte de travail)

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Boîte travaux. 3 Appuyez sur [OK]. Le menu Boîte travaux affiche une liste des actions disponibles.

Copie rapide s'affiche uniquement si des travaux ont été enregistrés sur le disque dur en mode Copie rapide.

Privé/Stocké s'affiche uniquement si des travaux ont été enregistrés sur le disque dur ou le disque RAM.

Copie rapide (utilisation de copie rapide)

Ce mode vous permet d'imprimer un travail dans un certain nombre de copies et de stocker ce dernier sur le disque dur ou RAM. Lorsque vous voudrez ultérieurement imprimer des copies supplémentaires de ce travail, vous pourrez le demander directement depuis le panneau de commande. Pour imprimer un travail en tant que travail de copie rapide, reportez-vous au document KX Printer Driver User Guide.

Par défaut, le nombre de travaux qu'il est possible de stocker sur le disque dur s'élève à 32. Cette valeur peut néanmoins être augmentée jusqu'à 50. Pour plus d'informations, reportez-vous à la section Paramètres boîte trav (Configuration de la boîte de travail) à la page 4-28. Lorsque la limite de stockage est atteinte, le travail le plus ancien est remplaçé par le nouveau.

À la mise hors tension de l'imprimante, tous les travaux sont supprimés.

Remarque Reportez-vous au document KX Printer Driver User Guide pour les paramètres du pilote.

Impression de copies supplémentaires en mode copie rapide

1 Dans le menu Boîte travaux, appuyez sur ou pour Sélectionner Copie rapide. 2 Appuyez sur [OK]. L'écran Copie rapide affiche la liste des noms d'utilisateur pour les travaux stockés.

3 Appuyez sur ou pour sélectionner le nom d'utilisateur que vous avez saisi dans le pilote de l'imprimante. 4 Appuyez sur [OK]. L'imprimante affiche une liste des travaux stockés sous le nom d'utilisateur sélectionné.

5 Appuyez sur ou pour sélectionner le nom d'utilisateur du travail à imprimer. 6 Appuyez sur [OK]. Le menu Copies s'affiche.

Pour imprimer 2 copies ou plus, utilisez les touches fléchées afin de définir le nombre de copies à imprimer.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

7 Appuyez sur [OK]. Un message de confirmation s'affiche. 8 Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepté. s'affiche et l'imprimante imprime le travail sélectionné. L'appui sur [Non] ([Sélection de droit]) renvoie au menu Boîte travaux sans imprimer le travail.

Suppression d'un travail en mode copie rapide

Les travaux sauvegardés à l'aide de la Copie rapide sont automatiquement supprimés lorsque vous mettez l'imprimante hors tension, mais vous pouvez aussi utiliser cette procédure pour supprimer individuellement les travaux.

1 Dans le menu Boîte travaux, appuyez sur ou pour Sélectionner Copie rapide. 2 Appuyez sur [OK]. L'écran Copie rapide affiche la liste des noms d'utilisateur pour les travaux stockés.

3 Appuyez sur ou pour sélectionner le nom d'utilisateur que vous avez saisi dans le pilote de l'imprimante. 4 Appuyez sur [OK]. L'imprimante affiche une liste des travaux stockés sous le nom d'utilisateur sélectionné.

5 Appuyez sur ou pour sélectionner le nom d'utilisateur du travail à supprimer. 6 Appuyez sur [Supprimer] ([Sélection de droit]). Un message de confirmation s'affiche.

7 Appuyez sur [Oui] ([Sélection de gauche]). Le message Terminé. s'affiche et l'imprimante supprime le travail sélectionné. L'appui sur [Non] ([Sélection de droit]) renvoie au menu Boîte travaux sans supprimer le travail.

Utilisation de la vérification avant impression

Dans ce mode, lorsque vous imprimez plusieurs exemplaires, une première copie de vérification est imprimée afin que vous puissiez l'examiner avant de poursuivre l'impression des copies restantes. Cela permet de réduire le gaspillage de papier.

L'imprimante imprime une copie et, simultanément, enregistre le travail sur le disque dur ou le disque RAM. Vous pouvez également modifier le nombre de copies lors de la reprise de l'impression, à partir du panneau de commande.

À la mise hors tension de l'imprimante, tous les travaux sont supprimés.

Remarque : Reportez-vous au document KX Printer Driver User Guide pour les paramètres du pilote.

Impression des copies restantes d'un travail en mode vérification avant impression

1 Dans le menu Boîte travaux, appuyez sur ou ∇ pour Sélectionner Copie rapide. 2 Appuyez sur [OK]. L'écran Copie rapide affiche la liste des noms d'utilisateur pour les travaux stockés.

Copie rapide :

Utilisateur01 Utilisateur02 Utilisateur03

Utilisateur01 : Données01 Données02 Données03

[Supprimer]

Copies :

(1 - 999)

Appuyez sur ou pour sélectionner le nom d'utilisateur que vous avez saisi dans le pilote de l'imprimante. Appuyez sur [OK]. L'imprimante affiche une liste des travaux stockés sous le nom d'utilisateur sélectionné.

5 Appuyez sur ou pour sélectionner le nom d'utilisateur du travail à imprimer. 6 Appuyez sur [OK]. Le menu Copies s'affiche.

Si vous souhaitez modifier le nombre de copies restant à imprimer, utilisez les touches fléchées pour définir le nombre de copies à imprimer.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

Imprimer.
Étes-vous sur ?
→ Data01
[ Oui ] [ Non ]

Accepté.

7 Appuyez sur [OK]. Un message de confirmation s'affiche. 8 Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepté. s'affiche et l'imprimante imprime le travail sélectionné. L'appui sur [Non] ([Sélection de droit]) renvoie au menu Boîte travaux sans imprimer le travail.

Suppression d'un travail en mode vérification avant impression

Les travaux sauvegardés sont automatiquement supprimés lorsque vous mettez l'imprimante hors tension, mais vous pouvez aussi utiliser cette procédure pour supprimer individuellement les travaux.

1 Dans le menu Boîte travaux, appuyez sur ou ∇ pour Sélectionner Copie rapide. 2 Appuyez sur [OK]. L'écran Copie rapide affiche la liste des noms d'utilisateur pour les travaux stockés.

Copierapide:

Utilisateur01 Utilisateur02 Utilisateur03

Utilisateur01 : OK

Données01 Données02 Données03

[Supprimer]

Supprimer.
Étes-vous sûr ?
→ Data01
[ Oui ] [ Non ]

3 Appuyez sur ou pour sélectionner le nom d'utilisateur que vous avez saisi dans le pilote de l'imprimante. 4 Appuyez sur [OK]. L'imprimante affiche une liste des travaux stockés sous le nom d'utilisateur sélectionné.

5 Appuyez sur ou pour sélectionner le nom d'utilisateur du travail à supprimer. 6 Appuyez sur [Supprimer] ([Sélection de droite]). Un message de confirmation s'affiche.

Terminé.

7 Appuyez sur [Oui] ([Sélection de gauche]). Le message

Terminé. s'affiche et le travail sélectionné est supprimé.

L'appui sur [Non] ([Sélection de droite]) renvoie au menu Boîte travaux sans supprimer le travail.

Privé/stocké (impression d'un travail privé ou stocké)

Le mode Privé permet de désigner un travail à ne pas imprimer tant qu'il n'est pas lancé depuis le panneau de commande. Lorsque vous transmettez le travail à l'imprimante depuis votre logiciel d'application, indiquez un code d'accès à quatre chiffres dans le pilote d'imprimante. Pour lancer le travail, il suffit d'entrer ce code d'accès depuis le panneau de commande. La confidentialité du travail est ainsi garantie.

En mode Stocké, les codes d'accès ne sont pas obligatoires. Ils peuvent néanmoins être définis dans le pilote d'imprimante si l'impression avec sécurité par code PIN est requise. Dans ce cas, le code d'accès doit nécessairement être entré sur le panneau de commande pour que le travail stocké soit imprimé. Les données imprimées seront stockées sur le disque dur ou le disque RAM après l'impression.

Reportez-vous au document KX Printer Driver User Guide pour les paramètres du pilote.

Impression d'un travail ou stocké

1 Dans le menu Boîte travaux, appuyez sur ou ∇ pour sélectionner Privé/Stocké. 2 Appuyez sur [OK]. L'écran Privé/Stocké affiche la liste des noms d'utilisateur pour les travaux stockés.

Privé/Stocké :

Utilisateur01 Utilisateur02 Utilisateur03

Utilisateur01

Données 02 Données 03

[Supprimer]

(0000-9999)

0123456789

[Retour arrière] [Entrée ]

3 Appuyez sur ou pour sélectionner le nom d'utilisateur que vous avez saisi dans le pilote de l'imprimante. 4 Appuyez sur [OK]. L'imprimante affiche une liste des travaux stockés sous le nom d'utilisateur sélectionné.

5 Appuyez sur ou pour sélectionner le nom d'utilisateur du travail à imprimer. 6 Appuyez sur [OK]. Si le travail sélectionné a été enregistré comme travail d'impression privée, son ID est affiché. Si le travail a été enregistré en mode travail stocké, le nombre de copies directes est affiché.

7 Saisissez le code d'accès saisi dans le pilote de l'imprimante. Utilisez pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro. Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]). 8 Appuyez sur [Entrée] ([Sélection de droite]). Si le code d'accès saisi est correct, l'écran du menu Copies s'affiche. Si le code d'accès saisi est incorrect, l'écran du menu ID s'affiche à nouveau. Pour imprimer 2 copies ou plus, utilisez les touches fléchées afin de définir le nombre de copies à imprimer. Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 9 Appuyez sur [OK]. Un message de confirmation s'affiche. 10 Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepté. s'affiche et l'imprimante imprime le travail sélectionné.

L'appui sur [Non] ([Sélection de droite]) renvoie au menu Bofte travaux sans imprimer le travail.

Suppression d'un travail privé ou stocké

Vous pouvez supprimer les travaux stockés de façon individuelle. Pour ce faire, suivez la procédure ci-après. Contrairement aux travaux stockés, les travaux privés sont automatiquement supprimés lorsque vous mettez l'imprimante hors tension une fois l'impression terminée.

1. Reportez-vous aux étapes 1 à 5 de la section Privé/Stocké (Impression d'un travail privé ou stocké) à la page 4-26 pour sélectionner le travail à supprimer. 2. Appuyez sur [Supprimer] ([Sélection de droit]). Le menu ID s'affiche. 3. Saisissez le code d'accès saisi dans le pilote de l'imprimante.

Utilisez pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

Supprimer.

Étes-vous sûr ?

Data01

[ Oui ] [ Non ]

Terminé.

4 Appuyez sur [Entrée] ([Sélection de droite]). Si le code d'accès saisi est correct, l'écran du menu Supprimer s'affiche. Si le code d'accès saisi est incorrect, l'écran du menu ID s'affiche à nouveau. 5 Appuyez sur [Oui] ([Sélection de gauche]). Terminé. s'affiche et l'imprimante supprime le travail sélectionné. L'appui sur [Non] ([Sélection de droite]) renvoie au menu Boîte travaux sans supprimer le travail.

Param boîte trav (configuration de la boîte de travail)

Permet de modifier le nombre maximum de travaux de Copie rapide pouvant être stockés sur le disque dur.

Modification du nombre maximum de travaux de copie rapide

La procédure ci-après permet de modifier le nombre maximal de travaux en mode Copie rapide. Ce nombre peut être compris entre 0 et 50. La valeur par défaut est 32.

Paramètres boîte travaux : OK

01 Trav. copie rap.

[Quitter]

Travail copie rapide : OK

(0 - 50)

3 Appuyez sur Trav. copie rap., puis sur [OK]. Le menu Trav. copie rap. s'affiche. 4 Utilisez les touches fléchées pour définir le nombre maximum de travaux de Copie rapide.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

5 Appuyez sur [OK]. Le réglage est mémorisé et le menu Paramètres boîte travaux s'affiche à nouveau.

Journal de travaux

Vous pouvez utiliser le Journal travaux pour vérifier l'historique des travaux dont l'impression est déjà terminée.

Avec les travaux imprimés à partir des ordinateurs, ce journal affiche aussi le résultat des travaux imprimés directement depuis la mémoire USB et les rapports comme les pages d'état.

Les informations disponibles dans le Journal travaux sont indiquées ci-dessous.

Élément	Contenu	Résultats affichés
		Affichage	Icône	Description
Nom du travail	Nom du travail	Nom du travail		Nom du travail
Résultat	État du travail	OK	OK	Terminé normalement
		Erreur	Δ	Erreur
		Annuler	♀	Travail annulé.
Type trav.	Type de travail	Imprimante	♀	Imprimé à partir d'un PC
		Rapport	♀	Rapport
		USB	♀	Imprimé à partir de la mémoire USB
		E-mail	♀	Imprimé à partir d'un e-mail
		Boîte	♀	Imprimé à partir de la Boîte travaux
Nom utilisateur	Nom de l'utilisateur imprimé	Nom d'utilisateur
Temps accepté	Heure de réception du travail	Année/Mois/Jour Heure: Minute
Heure de fin	Heure de fin du travail	Année/Mois/Jour Heure: Minute
Pages imprimées	Pages imprimées	***Page(s)		Nombre de pages
		***/***		Pages terminées/Pages spécifiées
Couleur/N & B	Type d'impression	Couleur		Impression couleur
		Noir et blanc		Impression noir et blanc

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Journal travaux. 3 Appuyez sur [OK]. Journal travaux s'affiche avec les numérodes de travail des travaux terminés et la liste des noms de travaux. Le type de travail et le résultat pour chaque travail sont également indiqués sous forme d'icônes.

0006 Détails : OK Nom du travail : 1/6 ABCDEFGHIJKLMNOPQRST... [Détails ]

4 Appuyez sur ou pour sélectionner le nom du travail dont vous pouvez voir les détails. 5 Appuyez sur [Détails] ([Sélection de droit]). L'écran des détails du Journal travaux s'affiche.

Le journal détaillé des travaux comprend 6 pages au total. Appuyez sur < pour afficher la page suivante ou sur > pour revenir à la page précédente.

0006 Détails : OK Nom du travail : 1/6 ABCDEFGHIJKLMNOPQRST... [Détails ]

Appuyez sur [OK] lorsque les détails du fichier ou du dossier sont affichés pour revenir au menu Journal travaux.

Si le nom complet pour le Nom du travail n'rette pas sur une ligne, appuyez sur [Details] ([Selection de droite]) pour passer à l'affichage du nom sur 3 lignes. Si le nom est supérieure à 3 lignes, vous pouvez le faire défiler en appuyant sur ou .

Details : OK ABCDEFGHIJKLMNOPQRSTU VWXYZabcdefghijklmnpqrstuvwxyz1234567890

Appuyez sur [OK] lorsque l'affichage du nom est sur 3 lignes pour revenir à l'affichage sur une seule ligne.

Compteur (affichage de la valeur du compteur)

Affiche le nombre de pages imprimées.

Les options disponibles dans Compteur sont les suivantes :

• Total (Affichage du nombre total de pages imprimées)
• Couleur (Affichage du nombre de pages imprimées en couleur)
• Noir & Blanc (Affichage du nombre de pages imprimées en monochrome)

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Compteur. 3 Appuyez sur [OK]. Le menu Compteur affiche une liste des options disponibles.

Total (affichage du nombre total de pages imprimées)

La procédure ci-après permet d'afficher uniquement le nombre total de pages imprimées. Ce nombre n'est pas modifiable.

1. Dans l'écran du menu Compteur, appuyez sur ou pour sélectionner Total. 2. Appuyez sur [OK]. L'écran Total apparaît et affiche le nombre total de pages imprimées.

Couleur (affichage du nombre de pages imprimées en couleur)

Permet de vérifier le nombre total de pages en couleur imprimées et le nombre de pages en couleur imprimées pour chacun des 9 formats de papier.

Ce nombre n'est pas modifiable.

1 Dans l'écran du menu Compteur, appuyez sur ou pour sélectionner Couleur. 2 Appuyez sur [OK]. L'écran Couleur apparaît et affiche le nombre total de pages en couleur imprimées et le nombre de pages en couleur imprimées pour 2 formats de papier.

Appuyez sur ou pour afficher le nombre de pages en couleur imprimées pour d'autres formats de papier.

Appuyez sur [OK] pour revenir au menu Compteur.

Noir & blanc (affichage du nombre de pages imprimées en monochrome)

Permet de vérifier le nombre total de pages monochromes imprimées et le nombre de pages monochromes imprimées pour chacun des 9 formats de papier.

Ce nombre n'est pas modifiable.

Noir & Blanc :	OK
Total	17000
A4	2000
B5	1000

1 Dans l'écran du menu Compteur, appuyez sur ou pour sélectionner Noir & Blanc. 2 Appuyez sur [OK]. L'écran Noir & Blanc apparaît et affiche le nombre total de pages monochromes imprimées et le nombre de pages monochromes imprimées pour 2 formats de papier.

Appuyez sur ou pour afficher le nombre de pages monochromes imprimées pour d'autres formats de papier.

Appuyez sur [OK] pour revenir au menu Compteur.

Paramètre du papier

La procédure ci-après permet de définir le format du papier pour le bac MF et pour les bacs d'alimentation en papier.

Les options disponibles dans Paramètres du papier sont les suivantes :

• Config. by-pass (réglages bac MF)
• Paramètres magasin (1 à 5) (Paramètres pour les bacs)
• Configuration type supp (définition du type de papier)
• Réinitialise les réglages personnalisés

Param. papier :

01 Config. by-pass 02Parammagasin1 03 Param. magasin 2 [Quitter]

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Param. papier.

3 Appuyez sur [OK]. Le menu Param. papier affiche une liste des options disponibles.

Configuration by-pass (réglages bac MF)

Pour imprimer correctement sur le papier fourni par le bac MF, utilisez la procédure suivante afin de définir le format de papier et le type de support.

Remarque : L'utilisation d'un papier dont le format ne correspond pas à celui actuellement défini pour le bac MF peut entraîner un bourrage.

Format du papier (réglage du format de papier pour le bac MF)

Vous pouvez utiliser cette procédure pour définir le format du papier pouvant être fourni par le bac MF. La valeur par défaut est Letter aux États-Unis et au Canada et A4 dans les autres pays.

Pour plus de détails sur les formats de papier disponibles dans le bac MF, reportez-vous à la section Spécifications du papier à la page 3-2.

1 Dans le menu Param. papier, appuyez sur ou pour sélectionner Config. by-pass. 2 Appuyez sur [OK]. L'écran du menu Config. by-pass s'affiche.

Config. by-pass :

Format du papier 02 Type de support

[Quitter]

3 Appuyez sur ou pour sélectionner Format du papier.

Format du papier : OK

Enveloppe. Monarch 02 Enveloppe #10 03 Enveloppe DL

4. Appuyez sur [OK]. L'écran Format du papier affiche la liste des formats de papier pouvant être fournis par le bac MF.

Les formats de papier disponibles sont les suivants :

Enveloppe Monarch

Enveloppe #10

Envelope DL

Envelope C5

Executive

Letter

Legal

Envelope #9

Envelope #6

ISO B5

Perso

Hagaki

Oufuku Hagaki

Oficio II

16K

Statement

Folio

Youkei 2

Youkei 4

5 Appuyez sur ou pour sélectionner le format papier souhaité. 6 Appuyez sur [OK]. Le format de papier pour le bac MF est défini et le menu Param. papier s'affiche à nouveau.

Type de support (réglage du type de papier pour le bac MF)

Vous pouvez utiliser cette procédure pour définir le type de papier pouvant être fourni par le bac MF. Le paramètre par défaut est NORMAL.

Pour plus de détails sur les types de papier que vous pouvez charger dans le bac MF, reportez-vous à la section Spécifications du papier à la page 3-2.

1 Dans le menu Param. papier, appuyez sur ou pour sélectionner Config. by-pass. 2 Appuyez sur [OK]. L'écran du menu Config. by-pass s'affiche.

Config. by-pass : OK

Format du papier 02 Type de support

[Quitter]

3 Appuyez sur ou pour sélectionner Type de support.

4 Appuyez sur [OK]. L'écran Type de support affiche la liste des types de support pouvant être fournis par le bac MF.

Les formats de papier disponibles sont les suivants :

Normal
Transparent
Préimprimé
Étiquettes
Relié
Recyclé
Vélin
Rugueux
En-tête
Couleur
Perforé
Enveloppe
Carte
Couché
Épais
Haute qualité
PERSO 1 à 8

5 Appuyez sur ou pour sélectionner le type de support souhaité. 6 Appuyez sur [OK]. Le type de support pour le bac MF est défini et le menu Param. papier s'affiche à nouveau.

Paramètres magasin (1 à 5) (paramètres pour les bacs)

Pour imprimer correctement sur le papier fourni par les bacs, utilisez la procédure suivante afin de définir le format de papier et le type de support.

Format du bac (1 à 5) (définition du format du papier du bac)

Pour définir les formats standard A5, A4, B5, Letter et Legal du bac de papier, chargez le papier et tournez la molette de format de papier jusqu'à ce que le format du papier à utiliser apparaisse dans la petite fenêtre. Pour charger un format de papier qui n'est pas standard (formats différents de A5, A4, B5, Letter, Legal et A6 (bac à papier)), dans un bac à papier, reportez-vous aux formats de papier personnalisés répertoriés page 4-36.

Si le chargeur de papier en option PF-500 ou PF-510 est installé, utilisez la même procédure pour charger le papier dans les bacs du chargeur de papier.

1 Sortez les bacs de l'imprimante et définissez le format du papier à l'aide de la molette de format du papier. 2 Ajustez les guides du papier dans le bac selon le format du papier à utiliser pour l'impression et chargez le papier dans le bac.

Format de papier personnalisé

Si vous utilisez un papier de format non standard, chargez ce dernier et fixez la molette de format papier sur Other (reportez-vous à la section Chargement du papier à la page 3-15).

Sélection du réglage de la molette de format

1 Sortez les bacs de l'imprimante et reglez la molette de format du papier sur Other. Pour plus d'informations, reportez-vous à l'étape 1 de la section Format du bac (1 à 5) (Définition du format du papier du bac) à la page 4-35. 2 Ajustez les guides du papier dans le bac selon le format du papier à utiliser pour l'impression et chargez le papier dans le bac.

Définition du format du papier à partir du panneau de commande

Utilisez le panneau de commande pour définir le format du papier chargé dans le bac de l'imprimante. Ce menu s'affiche si la molette de format pour le bac est réglée sur Other.

1 Dans le menu Param. papier, appuyez sur ou pour sélectionner le bac à papier attribué à Other sur la molette de format. 2 Appuyez sur [OK]. L'écran du menu Param. magasin # s'affiche. # indique le numéro du bac installé dans l'imprimante (1 à 5).

3 Appuyez sur ou pour sélectionner Autre papier.

Param. magasin 1: OK 01 Type de support 02 Autre papier 03 Form. pap. Persons [Quitter]

Autre papier : & & & & & & & & & & & & Enveloppe C5 02 Executive 03 Letter [Quitter]

4. Appuyez sur [OK]. L'écran Autre papier affiche la liste des formats de papier pouvant être utilisés dans le bac.

Les formats de papier disponibles sont les suivants :

Envelop. Monarch (#2)
Envelope #10 (#2)
Envelope DL (#2)
Envelope C5
Executive
Letter
Legal
A4
B5
A5
A6 (#1)
Envelope #9 (#2)
Envelope #6 (#2)
ISO B5
Perso
Oufuku Hagaki (#2)
Oficio II
16K
Statement
Folio
Youkei 2 (#2)
Youkei 4 (#2)
(#1): bac 1 uniquement
(#2): uniquement lorsque le chargeur de papier en option PF-510 est installé.

5 Appuyez sur ou pour sélectionner le format papier souhaité. 6 Appuyez sur [OK]. Le format de papier pour le bac est défini et le menu Param. papier s'affiche à nouveau.

Si vous avez sélectionné Perso à l'étape 4, utilisez la procédure suivante pour spécifier la longueur et la largeur du papier.

Configuration d'un format de papier personnalisé

Dans la procédure ci-dessous, sélectionnez les unités à utiliser pour saisir le format de papier personnalisé, puis saisissez la largeur et la longueur du papier. Comme indiqué sur la figure, saisissez les valeurs Y et X pour le format du papier en utilisant les unités choisies.

Param. magasin 1 : OK

01 Type de support 02 Autre papier 03 Form. pap. lisse [Quitter]

Saisie format (Y) : OK

(5.83 - 14.02)

7.00

1 Dans le menu Param. magasin#, appuyez sur ou pour sélectionner Form. pap. Persons. indique le numéro du bac installé dans l'imprimante (1 à 5). 2 Appuyez sur [OK]. Le menu Form. pap. loro s'affiche. 3 Appuyez sur ou pour sélectionner Mesure. 4 Appuyez sur [OK]. Le menu Mesure s'affiche.

5 Appuyez sur ou pour sélectionner les unités du format du papier, puis appuyez sur [OK]. L'unité de saisie du format du papier est définie et le menu Form. pap. Persons affiche à nouveau. 6 Appuyez sur ou pour sélectionner Saisie format(Y). 7 Appuyez sur [OK]. L'écran du menu Saisie format(Y) s'affiche.

8 Utilisez les touches fléchées pour saisir la longueur du papier.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

La plage de longueurs de papier que vous pouvez définir pour chaque bac est la suivante :

Bac : 148 à 356 mm (5 13/16 à 14 pouces) Chargeur de papier PF-500/PF-510 : 162 à 356 mm (6 25/64 à 14 pouces)

9 Appuyez sur [OK]. La longueur du papier saisie est définie et le menu Form. pap. Persons affiche à nouveau.

10 Appuyez sur ou pour sélectionner Saisie format(X). 11 Appuyez sur [OK]. L'écran du menu Saisie format(X) s'affiche.

12 Utilisez les touches fléchées pour saisir la largeur du papier.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

La plage de largeurs de papier que vous pouvez définir pour chaque bac est la suivante :

Bac: 105 à 216 mm (4 1/8 à 8 1/2 pouces) Chargeur de papier PF-500/PF-510 : 92 à 216 mm (3 5/8 à 8 1/2 pouces)

13 Appuyez sur [OK]. La largeur du papier saisie est définie et le menu Form. pap. Persons affiche à nouveau. 14 L'appui sur [Quitter] ([Sélection de droite]) renvoie à l'écran Prêt à imprimer.

Type du bac (1 à 5) (définition du type du papier du bac)

L'attribution d'un type de papier (normal, recyclé, etc) à un bac permet ensuite de sélectionner ce type dans le pilote d'imprimante. Le type de papier par défaut est Normal pour tous les bacs.

Si le chargeur de papier en option PF-500 ou PF-510 est installé, utilisez la même procédure pour définir le type de papier du bac.

Pour plus de détails sur les types de papier disponibles dans un bac, reportez-vous à la section Spécifications du papier à la page 3-2.

Dans le menu Param. papier, appuyez sur ou ▽ pour sélectionner le bac à définir.

Param. magasin 1 : OK

Type de support 02 Autre papier 03 Form. pap. loro [Quitter]

Type de support : OK

Normal 02 Préimprimé 03 Relié

2 Appuyez sur [OK]. L'écran du menu Param. magasin # s'affiche. # indique le numéro du bac installé dans l'imprimante (1 à 5). 3 Appuyez sur ou pour sélectionner Type de support. 4 Appuyez sur [OK]. L'écran Type de support affiche la liste des types de support pouvant être utilisé avec le bac sélectionné.

Les types de support disponibles sont les suivants :

Bac	Chargeur de papier PF-500 (Bacs 2 à 5)	Chargeur de papier PF-510 (Bacs 2 à 5)
Normal	Normal	Normal
Préimprimé	Préimprimé	Préimprimé
Relié	Relié	Étiquettes
Recyclé	Recyclé	Relié
Rugueux	Rugueux	Recyclé
En-tête	En-tête	Rugueux
Couleur	Couleur	En-tête
Perforé	Perforé	Couleur
Haute qualité	Haute qualité	Perforé
PERSO 1 à 8	PERSO 1 à 8	Enveloppe
		Carte
		Couché
		Épais
		Haute qualité
		PERSO 1 à 8

5. Appuyez sur ou ▽ pour sélectionner le type de support souhaité. 6. Appuyez sur [OK]. Le type de support pour le bac est défini et le menu Param. papier s'affiche à nouveau.

Configuration type supp (définition du type de papier)

Vous définissez l'épaisseur du papier en sélectionnant un grammage. Cela vous permet de définir l'épaisseur du papier pour chaque type de support pouvant être utilisé sur l'imprimante. Pour le papier personnalisé enregistré dans l'imprimante (jusqu'à 8), vous pouvez spécifier l'épaisseur du papier et l'autorisation d'impression recto-verso. (Pour la procédure d'enregistrement des formats de papier personnalisés, reportez-vous à la section Configuration d'un format de papier personnalisé à la page 4-38).

Pour les réglages normaux, reportez-vous à la section Réglage de l'épaisseur du papier à la page 4-41. Pour les réglages du papier personnalisé, reportez-vous à la section Paramètres du papier personnalisé à la page 4-42.

Réglage de l'épaisseur du papier

Veuillez définir l'épaisseur du papier en sélectionnant un grammage.

Les grammages disponibles sont les suivants (fournis à titre indicatif)

Très écais (OHP)

Épais 3 (170 à 220 g/m²)

Épais 2 (135 à 170 g/m²)

Épais 1 (120 à 135 g/m²)

Normal 3 (90 à 120 g/m²)

Normal 2 (75 à 90 g/m²)

Normal 1 (64 à 75 g/m²)

Fin (60 à 64 g/m²)

Par défaut, le papier utilisé est de type Normal 2. Lors de l'utilisation d'un papier différent du papier normal, vous devez modifier le grammage en consultant le tableau ci-dessous pour obtenir la meilleure qualité d'impression possible en fonction du papier.

Type de support	Grammage du papier
Normal	Normal 2
Transparent	Épais 2
Rugueux	Normal 3
Vélin	Fin
Étiquettes	Épais 1
Recyclé	Normal 2
Préimprimé	Normal 2
Relié	Normal 3
Carte	Épais 2
Couleur	Normal 2
Perforé	Normal 2
En-tête	Normal 2
Enveloppe	Épais 3
Couché	Normal 3
Épais	Épais 2
Haute qualité	Normal 3
PERSO 1 à 8	Normal 2

Utilisez la procédure ci-dessous pour définir le grammage.

(Pour la procédure de réglage des grammages du papier personnalisés (PERSO 1 à 8), reportez-vous à la section Paramètres du papier personnalisé à la page 4-42).

1 Dans le menu Param. papier, appuyez sur ou pour sélectionner Config type supp. 2 Appuyez sur [OK]. L'écran Type de support affiche la liste des types de support pouvant être utilisés avec l'imprimante.

3 Appuyez sur ou pour sélectionner le type de support pour lequel vous pouvez définir le grammage. 4 Appuyez sur [OK]. Un menu s'affiche pour le support sélectionné.

5 Appuyez sur ou pour sélectionner Epaisseur supp.. 6 Appuyez sur [OK]. L'écran Épaisseur supp. affiche la liste des grammages pouvant être utilisés avec l'imprimante.

7 Appuyez sur ou pour sélectionner le grammage souhaité. 8 Appuyez sur [OK]. Le grammage est défini et l'écran Config type supp s'affiche.

Paramètres du papier personnalisé

Ce réglage spécifique le gramme du papier personnelisé sélectionné et l'autorisation de l'impression recto-verso.

Utilisez la procédure ci-dessous pour définir le grammage du papier personnalisé.

1 Dans le menu Param. papier, appuyez sur ou pour sélectionner Config type supp. 2 Appuyez sur [OK]. L'écran Type de support affiche la liste des types de support pouvant être utilisés avec l'imprimante.

3 Appuyez sur ou pour sélectionner le papier personnalisé (PERSO 1 à 8) pour lequel vous pouvez définir le grammage.

4 Appuyez sur [OK]. Un menu s'affiche pour le support sélectionné. 5 Appuyez sur ou pour sélectionner Epaisseur supp.. 6 Appuyez sur [OK]. L'écran Épaissur supp. affiche la liste des grammages pouvant être utilisés avec l'imprimante.

7 Appuyez sur ou pour sélectionner le grammage souhaité. 8 Appuyez sur [OK]. Le grammage est défini et l'écran Config type supp s'affiche.

Utilisez la procédure suivante pour spécifier si l'impression recto-verso est autorisée avec le papier personnalisé.

1 Dans le menu Param. papier, appuyez sur ou pour sélectionner Config type supp. 2 Appuyez sur [OK]. L'écran Type de support affiche la liste des types de support pouvant être utilisés avec l'imprimante.

3 Appuyez sur ou pour sélectionner le papier personnel (PERSO 1 à 8) pour lequel vous pouvez définir l'autorisation d'impression recto-verso. 4 Appuyez sur [OK]. Un menu s'affiche pour le support sélectionné.

5 Appuyez sur ou pour sélectionner Recto verso. 6 Appuyez sur [OK]. L'écran Recto verso affiche la liste des grammages pouvant être utilisés avec l'imprimante.

Réinit. rég. papier
Étes-vous sûr ?
[ Oui ] [ Non ]

7 Appuyez sur ou pour spécifier si l'impression recto-verso est autorisée. 8 Appuyez sur [OK]. L'autorisation d'impression recto-verso est définie et l'écran Config type supp s'affiche.

Réinitialisation régulière papier (réinitialise les réglages personnalisés)

Réinitialise tous les règles spécifiés à la section Config type supp (définition du type de papier) à la page 4-40.

1 Dans le menu Param. papier, appuyez sur ou pour sélectionner Réinit. rég. papier. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

3 Appuyez sur [Oui] ([Sélection de gauche]). Le message Terminé. s'affiche et le menu Param. papier apparaît à nouveau. L'appui sur [Non] ([Sélection de droit]) renvoie au menu Param. papier sans réinitialiser les réglages personnalisés.

Param. impr.

Ces réglages spécifiques concernent les paramètres d'impression suivants : source d'alimentation du papier, mode d'alimentation du papier, impression recto-verso, annulation A4/LTR, mode émulation, mode couleur, qualité d'impression et définition de la pagination.

Les options disponibles dans Param. impr. sont les suivantes :

• Sélection papier (sélection de la source d'alimentation du papier) Mode alim. papier (sélection de la source d'alimentation du papier)
• Recto verso (Configuration de l'impression recto-verso) Ann. A4/Letter (Non prise en compte de la différence entre les formats A4 et Letter)
• Param. émulation (Définition de l'émulation) Mode couleurs (Sélection de l'impression couleur ou monochrome)
• Qualité impr. (Définition de la qualité d'impression) Param. page (Définition de la pagination)

Param. impr. : 01 Sélection papier 02 Mode alim. papier 03 Recto verso [Quitter]

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Param. impr..

3 Appuyez sur [OK]. Le menu Param. impr. affiche une liste des options disponibles.

Sélection papier (sélection de la source d'alimentation du papier)

Vous pouvez sélectionner la source par défaut d'alimentation du papier. Les évventuels chargeurs optionnels installés peuvent également être choisis en tant que source papier par défaut.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Sélection papier. 2 Appuyez sur [OK]. L'écran Sélection papier affiche une liste des sources de papier disponibles.

Les sources de papier disponibles sont les suivantes :

By-pass

Magasin 1 (bac à papier standard de l'imprimante)

Magasin 2 à 5 (chargeurs de papier en option (seuls les chargeurs de papier installés sont affichés))

3 Appuyez sur ou pour sélectionner la source de papier souhaitée. 4 Appuyez sur [OK]. La source de papier est définie et le menu Param. impr. s'affiche à nouveau.

Sélection papier : OK 07* By-pass 02 Magasin 1 03 Magasin 2

Mode d'alimentation du papier (sélection de la source d'alimentation du papier)

Ce mode spécifique commente le papier est chargé une fois que la source d'alimentation du papier et le type de papier ont été choisis. Si Auto est sélectionné, l'imprimante recherche une source d'alimentation du papier qui correspond au format et au type de papier et le papier est ensuite fourni à partir de cette source. Si Fixé est sélectionné et s'il n'y a pas de source d'alimentation de papier correspondante, le traitement continue comme indiqué par Erreur papier pour Gestion erreurs. Pour plus d'informations sur l'alimentation du papier lorsque Fixé est sélectionné, reportez-vous à la section Erreur papier (Paramètres de détection pour les erreurs de format et type de papier lorsque la source de papier est fixe) à la page 4-72. Le paramètre par défaut est Automatique. Pour modifier les paramètres, suivez les étapes ci-après.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Mode alim papier. 2 Appuyez sur [OK]. L'écran Mode alim papier affiche la liste des options d'alimentation du papier disponibles.

3 Appuyez sur ou pour sélectionner le mode d'alimentation du papier souhaité. 4 Appuyez sur [OK]. Le mode d'alimentation du papier est défini et le menu Param. impr. s'affiche à nouveau.

Lorsque le papier est épuisé pendant l'impression

Lorsque Mod aim papier est réglé sur Corrigé, si le papier dans le bac vient à manquer pendant l'impression, Aj. papier au mag. 1. s'affiche et l'imprimante se met en attente. Dans ce cas, remettez du papier dans le bac vide ou utilisez la procédure ci-dessous pour imprimer à partir d'une autre source de papier.

1 Lorsque Aj. papier au mag. 1. est affiché, appuyez sur [Alt.] ([Sélection de gauche]). Le menu Alternative s'affiche. 2 Appuyez sur ou pour sélectionner la source d'alimentation du papier et le format papier souhaités.

Un autre bac en option ou le format de papier pouvant être actuellement fourni à partir du bac MF apparait à chaque pression sur ou .

3 Appuyez sur [OK]. L'impression continue.

Recto verso (configuration de l'impression recto-verse)

En utilisant l'unité recto-verso, vous pouvez imprimer automatiquement sur les deux faces du papier. L'unité recto-verso est montée au-dessous de l'imprimante.

L'impression recto-verso est disponible uniquement pour les types de support pouvant être fournis à partir de l'un des bacs.

L'impression recto-verso est disponible pour les types de papier (support) suivants :

NORMAL

PREIMPRIME

RELIE

RECYCLÉ

RUGUEUX

EN-TÉTE

COULEUR

COUCHÉ

PERFORÉ

HAUTE QUALITÉ

Remarque L'impression recto-verse est également possible à partir du bac MF. Si le format et le type du papier alimenté depuis le bac MF ne correspondent pas à ceux du bac désigné comme source de papier, un bourrage risque de se produire.

IMPORTANT L'impression recto-verse pour le papier couché (Couché) est possible si le chargeur de papier en option PF-510 est installé.

Modes de reliure

La reliure désigne la façon dont les pages imprimées sont réunies (par collage, agrafage, etc.) pour constituer un livre. Il existe deux types de reliure : par le bord long, où les pages sont reliées le long de leur bord long, et par le bord court, où elles sont reliées le long de leur bord court. Lors de la sélection du type de reliure, il est également nécessaire de prendre en compte l'orientation de la page imprimée. Vous pouvez utiliser ces deux types de reliure que vous travailliez en orientation paysage ou portrait.

En mode recto-verso, les types de reliure disponibles varient selon l'orientation de l'impression. Il existe quatre types de reliure : (1) portrait

bord long (2) portrait bord court, (3) paysage bord long et (4) paysage bord court. L'illustration ci-dessous montre ces méthodes de reliure.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Recto verso. 2 Appuyez sur [OK]. L'écran Recto verso apparaît et affiche la liste des modes d'impression recto-verso disponibles.

3 Appuyez sur ou pour sélectionner le mode d'impression recto-verso souhaité.

Les modes de reliure suivants défilent à l'écran :

Inactif (valeur par défaut)

Bord court

Bord long

La sélection de Désactivé désactive l'impression recto-verse.

Appuyez sur [OK]. Le mode d'impression recto-verse est définit et le menu Param. impr. s'affiche à nouveau.

Ann. a4/letter (non prise en compte de la différence entre les formats A4 et letter)

Lorsque la valeur Activé est attribuée à l'option Ann. A4/Letter depuis le panneau de commande, l'imprimante ignore la différence qui existe entre les formats A4 et Letter. L'impression se poursuit sans message d'erreur, et ce même si le format réel du papier contenu dans le bac diffère de celui utilisé pour la mise en page du travail.

Par défaut, cette fonction est activée.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Ann. A4/Letter.

2 Appuyez sur [OK]. L'écran Ann. A4/Letter affiche les réglages du mode d'alimentation du papier partagé. 3 Appuyez sur ou pour sélectionner le mode d'alimentation du papier partagé souhaité. 4 Appuyez sur [OK]. Le mode d'alimentation du papier partagé est défini et le menu Param. impr. s'affiche à nouveau.

Param. émulation (définition de l'émulation)

Vous souspoucez modifier le mode d'émulation de l'interface courante. Utilisez la procédure ci-dessous pour sélectionner le mode.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Param. émulation. 2 Appuyez sur [OK]. L'écran du menu Param. émulation s'affiche.

3 Appuyez sur ou pour sélectionner Emulation. 4 Appuyez sur [OK]. L'écran Émulation affiche une liste des émulations disponibles.

Les émulations disponibles sont les suivantes :

PCL6
KPDL
KPDL (Auto)

5. Appuyez sur ou pour sélectionner l'émulation souhaitée. 6. Appuyez sur [OK]. L'émulation est définie et le menu Param. impr. s'affiche à nouveau.

Rapport erreur (impression d'erreurs KPDL)

L'imprimante peut imprimer des descriptions d'erreurs survenant lors d'une émulation KPDL. Par défaut, ce paramètre est Désactivé : l'imprimante n'imprime aucune description d'erreur KPDL.

IMPORTANT Ce réglage s'affiche uniquement lorsque KPDL ou KPDL (Auto) est sélectionné pour l'émulation.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Param. émulation.

Param. émulation : OK 01 Émulation 02 Rpt erreur KPDL [Quitter]

2 Appuyez sur [OK]. L'écran du menu Param. émulation s'affiche. 3 Appuyez sur ou pour sélectionner Rpt erreur KPDL. 4 Appuyez sur [OK]. L'écran Rpt erreur KPDL s'affiche.

Rpt erreur KPDL : OK

*désactivé 02 Activé

5 Appuyez sur ou pour sélectionner si les rapports sont imprimés. 6 Appuyez sur [OK]. Le réglage de l'impression du rapport d'erreur est défini et le menu Param. impr. s'affiche à nouveau.

Mode couleurs (sélection de l'impression couleur ou monochrome)

Vous pouvez utiliser le menu Mode couleur sur le panneau de commande pour sélectionner le mode d'impression couleurs ou monochrome. Par défaut, l'imprimante est réglée sur le mode couleur.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Mode couleurs. 2 Appuyez sur [OK]. L'écran Mode couleurs s'affiche.

3 Appuyez sur ou pour sélectionner le mode couleur souhaité. 4 Appuyez sur [OK]. Le mode couleur est défini et le menu Param. impr. s'affiche à nouveau.

Qualité impr. (définition de la qualité d'impression)

La procédure ci-après permet de définir le mode de brillance (élevé ou faible) et l'utilisation ou non d'EcoPrint (impression avec peu de toner) pour l'impression.

Les options disponibles dans Qualité d'impression sont les suivantes :

• EcoPrint (Sélection du mode EcoPrint) Mode brillant (Sélection du mode brillant)

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Qualité impr.. 2 Appuyez sur [OK]. Le menu Qualité impr. s'affiche.

Écoprint (sélection du mode écoprint)

En activant le mode EcoPrint, vous pouvez réduire la quantité de toner utilisée durant l'impression. Il est conseillé d'utiliser le mode EcoPrint pour les impressions d'essai ou dans d'autres situations qui ne nécessitent pas une impression de haute qualité, car les images imprimées dans ce mode peuvent être légèrement plus grossières qu'avec une impression en résolution standard.

Utilisez la procédure ci-dessous pour sélectionner le mode EcoPrint. Le paramètre par défaut est Désactivé.

1 Dans le menu Qualité impr., appuyez sur ou ∇ pour sélectionner EcoPrint.

EcoPrint :

Désactivement

02 Activé

2 Appuyez sur [OK]. L'écran EcoPrint s'affiche. 3 Appuyez sur ou pour sélectionner le mode EcoPrint. 4 Appuyez sur [OK]. Le mode EcoPrint est défini et le menu Qualité impr. s'affiche à nouveau.

Mode brillant (sélection du mode brillant)

Lorsqu'il est réglé sur Haut, le mode brillant augmente l'effet de brillance de l'impression en réduisant la vitesse d'impression de moitié. Le mode brillance n'est pas disponible lorsque Étiquettes et Transparent sont sélectionnés comme type de papier.

IMPORTANT En fonction du papier utilisé, l'impression en mode brillance peut entraîner un froissement du papier. Pour réduire le froissement, essayez d'utiliser du papier épais.

Utilisez la procédure ci-dessous pour sélectionner le mode brillant. Le paramètre par défaut est Bas.

Mode brillant :

Bas

02 Haut

1 Dans le menu Qualité impr., appuyez sur ou pour sélectionner Mode brillant. 2 Appuyez sur [OK]. L'écran Mode brillant s'affiche.

3 Appuyez sur ou pour sélectionner le mode brillant. 4 Appuyez sur [OK]. Le mode brillant est défini et le menu Qualité expr. s'affiche à nouveau.

Param. page (définition de la pagination)

Dans le menu Param. page, vous pouvez définir le nombre de copies, l'orientation de la page ainsi que d'autres paramètres liés à la pagination.

Les options disponibles dans Paramètres page sont les suivantes :

• Copies (Nombre de copies) Orientation (Orientation de l'impression) A4 étendu (Espacement A4 étendu) XPS ajust. à page (Ajustement de la taille d'impression de fichier XPS)
• Format TIFF/JPEG (Ajustement de la taille d'impression de fichier TIFF/JPEG) 1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Param. page.

2 Appuyez sur [OK]. L'écran du menu Param. page s'affiche.

Vous pouvez définir le nombre de copies de chaque page à imprimer pour l'interface en cours.

1 Dans le menu Param. page, appuyez sur ou pour sélectionner Copies. 2 Appuyez sur [OK]. L'écran Copies s'affiche.

3 Utilisez les touches fléchées pour définir le nombre de copies. Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 4 Appuyez sur [OK]. Le réglage est mémorisé et le menu Param. page s'affiche à nouveau.

Orientation (orientation de l'impression)

Vous pouvez désirer l'orientation portrait (vertical) ou paysage (horizontal).

1 Dans le menu Param. page, appuyez sur ou pour sélectionner Orientation. 2 Appuyez sur [OK]. L'écran Orientation s'affiche.

3 Appuyez sur ou pour sélectionner l'orientation souhaitée. 4 Appuyez sur [OK]. L'orientation est définie et le menu Param. page s'affiche à nouveau.

A4 étendu (espacement A4 étendu)

Lorsqu'il est défini sur Activé, ce mode vous permet d'augmenter le nombre maximal de caractères qu'il est possible d'imprimer sur une ligne de page A4 (78 caractères avec un espacement de 10 cpp) et Letter (80 caractères avec un espacement de 10 cpp). Ce paramètre s'applique uniquement en émulation PCL 6.

1 Dans le menu Param. page, appuyez sur ou pour sélectionner A4 étendu. 2 Appuyez sur [OK]. L'écran A4 étendu s'affiche.

3 Appuyez sur ou pour sélectionner si le mode A4 étendu est activé. 4 Appuyez sur [OK]. Le réglage du mode étendu est définit et le menu Param. page s'affiche à nouveau.

Ajustement de la taille d'impression de fichier XPS

Sélectionnez Activé pour ce réglage afin d'agrandir ou de réduire les fichiers XPS en fonction de la zone d'impression pendant l'impression.

1 Dans le menu Param. page, appuyez sur ou pour sélectionner XPS ajust. à page. 2 Appuyez sur [OK]. L'écran XPS ajust. à page s'affiche.

3 Appuyez sur ou pour sélectionner le mode d'ajustement XPS à la page. 4 Appuyez sur [OK]. Le réglage d'ajustement XPS à la page est défini et le menu Param. page s'affiche à nouveau.

Format tiff/jpeg (ajustement de la taille d'impression de fichier tiff/jpeg)

Utilisez ce réglage pour sélectionner la méthode d'impression utilisée lorsque les fichiers TIFF ou JPEG sont imprimés directement.

1 Dans le menu Param. page, appuyez sur ou pour sélectionner Format TIFF/JPEG. 2 Appuyez sur [OK]. L'écran Format TIFF/JPEG s'affiche.

Les options disponibles dans Format TIFF/JPEG sont les suivantes : Format du papier (par défaut)

Les images sont redimensionnées afin de correspondre au format du papier lors de l'impression.

Résolution image

Les fichiers images sont imprimés à la résolution spécifique dans les informations de résolution. Les images sans informations de résolution sont imprimées en utilisant le réglage Format du papier.

Résolution d'impression.

Les images sont imprimées en utilisant une correspondance de 1 à 1 entre les pixels du fichier image et les points imprimés. Par exemple, la taille d'impression d'un fichier image de 600 x 300 pixels est de 1 pouce x 1/2 pouce.

3 Appuyez sur ou pour sélectionner si le mode Format TIFF/JPEG est activé. 4 Appuyez sur [OK]. Le réglage du Format TIFF/JPEG est défini et le menu Param. page s'affiche à nouveau.

Remarque Les images sont automatiquement pivotées pendant l'impression pour obtenir la meilleure correspondance entre l'aspect du fichier image et le papier utilisé pour l'impression.

Réseau (paramètres réseau)

Cette imprimante prend en charge les protocoles TCP/IP (IPv4) et TCP/IP (IPv6).

IP est l'abréviation d'Internet Protocol (protocole Internet). Cette imprimante utilise habituellement le protocole TCP/IP (IPv4), mais elle fournit également un réglage à part pour l'IP de future génération, IPv6.

Le TCP/IP (IPv4) utilise des adresses IP de 32 bits, mais la croissance rapide du nombre d'utilisateurs d'Internet a entraîné un manque d'adresses IP. L'IPv6 a été développé pour étendre la gamme des adresses IP disponibles en utilisant des adresses IP à 128 bits.

Remarque : Lorsque tous les réglages concernant le réseau ont été effectués, mettez la machine hors tension, puis à nouveau sous tension. Cette opération est obligatoire pour que les réglages soient pris en compte!

Les options disponibles dans Paramètres réseau sont les suivantes :

• TCP/IP (Activer/désactiver TCP/IP)
• Param. IPv4 (paramètres TCP/IP IPv4)
• Param. IPv6 (paramètres TCP/IP IPv6)

Remarque : Vérifiez la sélection des paramètres du réseau avec votre administrateur réseau. Lorsque tous les réglages concernant le réseau ont été effectués, mettez la machine hors tension, puis à nouveau sous tension.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Réseau. 2 Appuyez sur [OK]. Le menu Réseau s'affiche.

3 Sélectionnez Config. TCP/IP et appuyez sur [OK]. L'écran du menu Config. TCP/IP s'affiche.

Le système TCP/IP se réfère au système Internet qui possède une structure à 5 couches composée de la couche d'interface, de la couche de liaison, de la couche réseau (IP), de la couche de transport (TCP/UDP) et de la couche d'application.

La couche d'interface est une couche clé dans le système TCP/IP qui fournit une interface abstraite indépendante de la liaison (ligne de communication : relais de trames, Ethernet, etc.) au module IP (couche IP). Cela signifie que le module IP peut utiliser cette interface abstraite (indépendante du type de liaison) pour échanger les paquets IP dans les deux sens avec la couche de liaison.

1 Dans le menu Config. TCP/IP, appuyez sur ou pour sélectionner TCP/IP. 2 Appuyez sur [OK]. L'écran TCP/IP s'affiche.

3 Appuyez sur ou pour sélectionner si TCP/IP est activé. 4 Appuyez sur [OK]. Le réglage TCP/IP est défini et le menu Config. TCP/IP s'affiche à nouveau.

Param. IPV4 (paramètres tcp/ip IPV4)

Sélectionnez les paramètres pour TCP/IP (IPv4).

1 Dans le menu Config. TCP/IP, appuyez sur ou pour sélectionner Param. IPv4. 2 Appuyez sur [OK]. L'écran du menu Param. IPv4 s'affiche.

Les options disponibles dans les paramètres TCP/IP (IPv4) sont les suivantes :

DHCP (Paramètres DHCP) - Adresse IP (Paramètres adresse IP) - Masque sous-réseau (Paramètres du masque de sous-réseau) - Passerelle défaut (Paramètres de la passerelle) - Bonjour (Paramètres Bonjour)

IMPORTANT : Les options de menu DHCP, adresse IP, masque de sous-réseau, passerelle et Bonjour pour TCP/IP (paramètre IPv4) sont affichées lorsque TCP/IP est activé.

DHCP :

01. Désactivé 02. Activé

DHCP (paramètres DHCP)

DHCP (Dynamic Host Configuration Protocol) est le protocole qui attribue les informations nécessaires pour établir une connexion réseau lorsqu'un hôte tente de se connecter au réseau (Internet). Ces informations comprennent l'adresse IP du nœud local et le routeur par défaut (le routeur dans le propre système de réseau de l'hôte) et le serveur DNS (Domain Name System). DHCP est une extension du protocole de démarrage BOOTP (Bootstrap).

1 Dans le menu Param. IPv4, appuyez sur ou pour sélectionner DHCP. 2 Appuyez sur [OK]. L'écran DHCP s'affiche.

3 Appuyez sur ou pour sélectionner si DHCP est activé. 4 Appuyez sur [OK]. Le réglage DHCP est défini et le menu Param. IPv4 s'affiche à nouveau.

Adresse IP (paramètres adresse IP)

Une adresse IP est l'adresse du périphérique réseau (comme un ordinateur) et elle est incluse dans les paquets IP selon les besoins pour l'envoi et la réception des données Internet (paquets IP). Les adresses IP peuvent être des adresses de destination ou des adresses sources.

Plus particulièrement, une adresse IP est une chaîne de bits composée d'une adresse d'hôte (ou section d'hôte) qui identifie un ordinateur (hôte) connecté à Internet et une adresse réseau (ou section réseau) qui identifie le réseau auquel appartient l'ordinateur (ou plus spécifique, l'interface réseau de l'ordinateur). Des chaînes de bits (adresses IP) qui sont uniques sur tout Internet sont attribuées à chaque ordinateur ou interface.

Les adresses IP actuellement utilisées sur Internet (IPv4) possèdent une longueur fixe de 32 bits.

Remarque : Lorsque vous saisissez l'adresse IP, assurez-vous que l'option DHCP est réglée sur Désactivé.

1 Dans le menu Param. IPv4, appuyez sur ou pour sélectionner Adresse IP. 2 Appuyez sur [OK]. L'écran Adresse IP s'affiche.

Adresse IP :

123.145.167.123

Utilisez les touches fléchées pour définir l'adresse IP.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Vous pouvez désirer n'importe quelle valeur entre 000 et 255.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

4 Appuyez sur [OK]. L'adresse IP est mémorisée et le menu Param. IPv4 s'affiche à nouveau.

Masque sous-réseau. (paramètres du masque de sous-réseau)

Le masque de sous-réseau est une manière d'augmenter la section adresse réseau d'une adresse IP.

Un masque de sous-réseau représente toutes les sections adresse réseau par un 1 et toutes les sections adresse hôte par un 0. Le nombre de bits dans le préfixe indique la longueur de l'adresse réseau. Le terme préfixe se réfère à chaque chose qui est ajoutée au début et, dans ce contexte, il indique la première section de l'adresse IP.

Lorsqu'une adresse IP est écrite, la longueur de l'adresse réseau peut être indiquée par la longueur du préfixe après une barre oblique vers l'avant (/). Par exemple, "24" dans l'adresse "133.210.2.0/24". De cette manière, "133.210.2.0/24" indique l'adresse IP "133.210.2.0" avec un préfixe de 24 bits (section réseau).

Cette nouvelle section adresse réseau (faisant partie à l'origine de l'adresse hôte), rendue possible par le masque de sous-réseau, est appelée adresse de sous-réseau.

Remarque : Lorsque vous saisissez le masque de sous-réseau, assurez-vous que l'option DHCP est réglée sur Désactivé.

1 Dans le menu Param. IPv4, appuyez sur ou pour sélectionner Masque sous.. 2 Appuyez sur [OK]. L'écran Masque sous rés. s'affiche.

3 Utilisez les touches fléchées pour définir le masque de sous-réseau. Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Vous pouvez désirer n'importe quelle valeur entre 000 et 255. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 4 Appuyez sur [OK]. Le masque de sous-réseau est mémorisé et le menu Param. IPv4 s'affiche à nouveau.

Passerelle déf. (paramètres de la passerelle)

La passerelle se réfère en général à un dispositif de conversion de protocole utilisé pour permettre l'interconnexion des réseaux ayant des protocoles différents.

Par exemple, un dispositif de passerelle est nécessaire pour connecter un réseau fermé différent (utilisant son propre protocole) au réseau ouvert Internet (utilisant TCP/IP).

En installer une passerelle, les protocoles de communication et les modes d'affichage des données sur les différents réseaux sont rendus compatibles.

Sur les réseaux TCP/IP, le terme passerelle est utilisé pour désigner les routeurs.

Remarque : Avant de saisir la passerelle, assurez-vous que l'option DHCP est réglée sur Désactivé.

Passerelle déf. : OK

123.145.167.123

1 Dans le menu Param. IPv4, appuyez sur ou pour sélectionner Passerelle déf.. 2 Appuyez sur [OK]. L'écran Passerelle déf. s'affiche.

3 Utilisez les touches fléchées pour définir la passerelle par défaut. Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Vous pouvez désirer n'importe quelle valeur entre 000 et 255. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 4 Appuyez sur [OK]. La passerelle par défaut est mémorisée et le menu Param. IPv4 s'affiche à nouveau.

Paramètres bonjour

Bonjour (aussi connu sous le nom de réseau sans configuration) est un service qui détecte automatiquement les ordinateurs, les périphériques et les services sur un réseau IP.

Puisqu'un protocole IP standard industriel est utilisé, Bonjour permet aux périphériques de se reconnaître automatiquement sans spécification d'adresse IP ou sans définir de serveur DNS.

Bonjour envoie et reçoit également les paquets réseau sur le port UDP 5353. Si un pare-feu est activé, l'utilisateur doit vérifier que le port UDP 5353 est toujours ouvert afin que Bonjour fonctionne correctement.

Certains pare-feu sont régés pour rejeter uniquement certains paquets Bonjour. Si Bonjour ne fonctionne pas de manière stable, vérifiez les paramètres du pare-feu et assurez-vous que Bonjour est enregistré dans la liste d'exceptions et que les paquets Bonjour sont acceptés. Si vous installez Bonjour sur Windows XP Service Pack 2 ou supérieur, le pare-feu de Windows sera régé correctement pour Bonjour.

1 Dans le menu Param. IPv4, appuyez sur ou pour sélectionner Bonjour.

2 Appuyez sur [OK]. L'écran Bonjour s'affiche. 3 Appuyez sur ou pour sélectionner si la détection automatique est activée. 4 Appuyez sur [OK]. Le réglage de détection automatique est défini et le menu Param. IPv4 s'affiche à nouveau.

Param. IPV6 (paramètres tcp/ip IPV6)

Sélectionnez les paramètres pour TCP/IP (IPv6).

TCP/IP (IPv6) se base sur le protocole Internet actuel, TCP/IP (IPv4). L'IPv6 est la future génération du protocole Internet et il étend l'espace d'adresse disponible pour résoudre le problème du manque d'adresses lié à l'IPv4. Ce nouveau protocole permet également d'introduire d'autres améliorations comme une fonctionnalité de sécurité supplémentaire et la capacité de hiérarchiser la transmission de données.

1 Dans le menu Config. TCP/IP, appuyez sur ou pour sélectionner Param. IPv46. 2 Appuyez sur [OK]. L'écran du menu Param. IPv6 s'affiche.

Les options disponibles dans les paramètres TCP/IP (IPv6) sont les suivantes :

• TCP/IP (IPv6) (Active/désactiver TCP/IP (IPv6))
• RA(Stateless) (Paramètres RA (Stateless))
• DHCPv6 (Paramètres DHCPv6)

IMPORTANT Les options de menu RA (Stateless) et DHCPv6 pour TCP/IP (IPv6) sont affichées lorsque TCP/IP (IPv6) est activé.

Tcp/ip(ipv6) (activer/désactiver tcp/ip (IPV6))

Spécifiez si TCP/IP (IPv6) est utilisé.

1 Dans le menu Param. IPv6, appuyez sur ou pour sélectionner TCP/IP (IPv6). 2 Appuyez sur [OK]. L'écran TCP/IP (IPv6) s'affiche.

3 Appuyez sur ou pour sélectionner si TCP/IP (IPv6) est activé. 4 Appuyez sur [OK]. Le réglage TCP/IP (IPv6) est défini et le menu Param. IPv6 s'affiche à nouveau.

Ra(Stateless) (paramètres RA (stateless))

Le routeur IPv6 communique (transmet) les informations comme le préfixe d'adresse global en utilisant l'ICMPv6. Cette information est le Router Advertisement (RA).

ICMPv6 signifie Internet Control Message Protocol (protocole de message de contrôle sur Internet) et il s'agit d'une norme IPv6 définie dans la RFC 2463 "Internet Control Message Protocol (ICMPv6) for the Internet Protocol Version 6 (IPv6) Specification".

1 Dans le menu Param. IPv6, appuyez sur ou pour sélectionner RA(Stateless). 2 Appuyez sur [OK]. L'écran RA (Stateless) s'affiche.

3 Appuyez sur ou pour sélectionner si RA (Stateless) est activé. 4 Appuyez sur [OK]. Le réglage RA (Stateless) est défini et le menu Param. IPv6 s'affiche à nouveau.

DHCPV6 (paramètres DHCPV6)

Le DHCPv6 est la future génération du protocole de configuration d'hôte dynamique pour Internet et il prend en charge l'IPv6. Il étend le protocole de démarrage BOOTP qui définit les protocoles utilisés pour le transfert des informations de configuration aux hôtes du réseau.

Le DHCPv6 permet au serveur DHCP d'utiliser ses fonctionnalités étendues pour envoyer des paramètres de configuration à un nœud IPv6. Puisque les adresses réseau qui peuvent être utilisées sont attribuées automatiquement, la charge de gestion du nœud IPv6 est réduite dans les systèmes où l'administrateur doit exercer un contrôle étroit sur l'attribution d'adresse IP.

1 Dans le menu Param. IPv6, appuyez sur ou pour sélectionner DHCPv6. 2 Appuyez sur [OK]. L'écran DHCPv6 s'affiche.

3 Appuyez sur ou pour sélectionner si DHCPv6 est activé. 4 Appuyez sur [OK]. Le réglage DHCPv6 est défini et le menu Param. IPv6 s'affiche à nouveau.

Périph. commun (sélection/réglage des périphériques commun)

Sélectionne/règle toutes les fonctions de cette imprimante.

Les options disponibles Périphériques communs sont les suivantes :

• Langue (Sélection de la langue des messages)
• Alarme (Paramètres alarme (sonnerie))
• Paramètres disque RAM (Utilisation du disque RAM)
• Formater disque dur
• Formatage de la carte mémoire
• Lumin. affich. (Paramètre de luminosité de l'écran)
• Gestion erreurs (Paramètres de détection d'erreur)
• Param. tempor. (Paramètres du temporisateur)

IMPORTANT Form. disque dur et Form. carte s'affichent seulement lorsque l'option correspondante est installée.

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Periph. commun. 3 Appuyez sur [OK]. Le menu Périph. commun affiche une liste des options disponibles.

Sélection de la langue des messages

La procédure ci-après vous permet de sélectionner la langue d'affichage des messages à l'écran. En option, il est également possible d'installer d'autres langues. Adressez-vous à votre technicien de maintenance pour plus d'informations à ce sujet.

1 Dans le menu Périph. commun, appuyez sur ou ∇ pour sélectionner Langue. 2 Appuyez sur [OK]. L'écran Langue apparaît et affiche la liste des langues.

Les langues disponibles sont les suivantes :

English
Deutsch
Français
Espanol
Italiano
Nederlands
Pusskny
Portugués

Les langues en option sont les suivantes :

Langue en option	Écran
Turc	Türkçeme
Grec	Ελληνικά
Polonais	Polski
Tchèque	Česky
Hongrois	Magyar
Finnois	Suomi
Hébreu	ngey
Arabe	عربية
Suédois	Svenska
Danois	Dansk
Norvégien	Norsk
Roumain	Română

Si vous utilisez l'une des langues en option, elle s'affiche à la place de Português.

3 Appuyez sur ou pour sélectionner la langue souhaitée. 4 Appuyez sur [OK]. La langue est définie et le menu Périph. commun s'affiche à nouveau.

Alarme (paramètres alarme (sonnerie))

Cette fonction utilise des tonalités pour avertir l'utilisateur des opérations et de l'objet de l'imprimante. Ce réglage est utile, par exemple, lorsque l'imprimante ne se trouve pas à proximité de l'utilisateur.

Les options disponibles dans Sonnerie sont les suivantes :

• Confirmation clé (Paramètres de tonalité de confirmation de touche)
• Avis de fin de travail (Paramètres de tonalité de fin de travail)
• Prêt (Paramètres de tonalité de fin de préparation)
• Erreur (Paramètres de tonalité d'erreur)

1 Dans le menu Périph. commun, appuyez sur ou ∇ pour sélectionner Alarme. 2 Appuyez sur [OK]. L'écran Alarme s'affiche.

Confirmation clé (paramètres de tonalité de confirmation de touche)

Lorsque Activé est sélectionné pour cette option, une tonalité retentit à chaque appui sur une touche. Le paramètre par défaut est Activé.

1 Dans l'écran du menu Alarme, appuyez sur ou pour sélectionner Confirmation clé. 2 Appuyez sur [OK]. L'écran Confirmation clé s'affiche.

3 Appuyez sur ou pour sélectionner si la tonalité de confirmation de touche est activée. 4 Appuyez sur [OK]. Le réglage de tonalité de confirmation de touche est défini et le menu Alarme s'affiche à nouveau.

Avis de fin de travail (paramètres de tonalité de fin de travail)

Lorsque Activé est sélectionné pour cette option, une tonalité retentit à la fin de l'impression.

Le paramètre par défaut est Désactivé.

1 Dans l'écran du menu Alarme, appuyez sur ou pour sélectionner Avis de fin trav. 2 Appuyez sur [OK]. L'écran Avis de fin trav s'affiche.

3 Appuyez sur ou pour sélectionner si la tonalité de fin de travail est activée. 4 Appuyez sur [OK]. Le réglage de tonalité de fin de travail est défini et le menu Alarme s'affiche à nouveau.

Prêt (paramètres de tonalité de fin de préparation)

Lorsque Activé est sélectionné pour cette option, une tonalité retentit lorsque la préparation de l'impression est terminée. Le paramètre par défaut est Désactivé.

1 Dans l'écran du menu Alarme, appuyez sur ou pour sélectionner Prêt. 2 Appuyez sur [OK]. L'écran Prêt s'affiche.

3 Appuyez sur ou pour sélectionner si la tonalité de fin de préparation est activée. 4 Appuyez sur [OK]. Le réglage de tonalité de fin de préparation est défini et le menu Alarme s'affiche à nouveau.

Erreur (paramètres de tonalité d'erreur)

Lorsque Actif est sélectionné pour cette option, une tonalité retentit lorsqu'un problème (comme le manque de papier ou un bourrage papier) se produit pendant l'impression. Le paramètre par défaut est Activé.

1 Dans l'écran du menu Alarme, appuyez sur ou pour sélectionner Erreur. 2 Appuyez sur [OK]. L'écran Erreur s'affiche.

3 Appuyez sur ou pour sélectionner si la tonalité d'advertissement est activée. 4 Appuyez sur [OK]. Le réglage de tonalité d'advertissement est défini et le menu Alarme s'affiche à nouveau.

Param disque RAM (utilisation du disque RAM)

Le disque RAM (ou disque virtuel) désigne un espace mémoire partagé au sein de la mémoire de l'imprimante qui permet de stocker des travaux d'impression de façon temporaire. Il est ensuite possible d'imprimer plusieurs copies d'un travail stocké, réduisant ainsi le temps nécessaire à l'impression de l'intégralité du travail. Le fonctionnement du disque RAM s'apparente à celui du disque dur à l'exception du fait que les données sont uniquement prises en compte lorsque l'imprimante est sous tension.

Pour utiliser un disque RAM, activez ce dernier et entrez la taille que vous souhaitez lui allouer en suivant la procédure ci-après. La taille maximale du disque RAM se calcule comme suit :

Lorsque le disque RAM est activé = la taille maximum du disque RAM est de 16 Mo (sans option)

Lorsque la mémoire en option est installée = la taille maximum du disque RAM est de la moitié de la mémoire totale en option installée

Par défaut, le disque RAM est régé sur Désactivé.

Pour activer le disque RAM dans la mémoire de l'imprimante, il est nécessaire, dans un premier temps, de rendre le mode Disque RAM actif, puis, dans un second temps, de définir la taille de ce disque (reportez-vous à la section suivante). La présence d'un disque RAM dans l'imprimante permet d'effectuer les opérations suivantes.

Remarque L'imprimante prend en charge trois types de dispositif de stockage : la carte mémoire, le disque dur en option et le disque RAM. La carte mémoire et le disque dur en option s'installent dans les emplacements prévus à cet effet dans l'imprimante. Le disque RAM est une partie de la mémoire de l'imprimante spécialement réservée à cet effet.

IMPORTANT Le disque RAM ne peut pas être utilisé lorsqu'un disque dur en option est installé.

Un disque RAM stocke uniquement les données de façon temporaire. En effet, ces dernières sont effacées lorsquela imprimante est réinitialisée ou mise hors tension.

Le disque RAM permet d'utiliser certaines fonctions de la boîte de travail.

L'espace alloué au disque RAM est pris sur la mémoire de l'imprimante mise à la disposition des utilisateurs. Lorsque la taille du disque RAM est trop importante, cela peut entraîner une diminution de la vitesse d'impression ou des problèmes de manque de mémoire.

Les options disponibles dans Paramètres du disque RAM sont les suivantes :

Mode RAM Disk (Paramètres du disque RAM) - Dim RAM Disk (Définition de la taille du disque RAM)

1 Dans le menu Périph. commun, appuyez sur ou ∇ pour sélectionner Param disque RAM.

2 Appuyez sur [OK]. L'écran du menu Param disque RAM s'affiche.

Mode RAM Disk : ⇌OK
01* désactivement
02 Activé

Mode RAM disk (paramètres du disque RAM)

Réglez ce paramètre sur Activé pour activer le disque RAM.

1 Dans le menu Param disque RAM, appuyez sur ou pour sélectionner Mode RAM Disk. 2 Appuyez sur [OK]. L'écran Mode RAM Disk s'affiche.

3 Appuyez sur ou pour sélectionner si le disque RAM est activé. 4 Appuyez sur [OK]. Le réglage du disque RAM est défini et le menu Param disque RAM s'affiche à nouveau.

Dim RAM disk (définition de la taille du disque RAM)

Utilisez cette procédure pour régler la quantité de mémoire utilisée par le disque RAM.

Dans le menu Paramètres disque RAM, appuyez sur ou pour sélectionner Dim RAM Disk. Appuyez sur [OK]. L'écran Dim RAM Disk s'affiche.

Dim RAM Disk : (1-1024) 256 MB

3 Utilisez les touches fléchées pour régler la quantité de mémoire à utiliser pour le disque RAM.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

La quantité maximale de mémoire pouvant être définie varie en fonction de la quantité totale de mémoire de l'imprimante.

Appuyez sur [OK]. La quantité de mémoire utilisée comme disque RAM est mémorisée et le menu Paramètres disque RAM s'affiche à nouveau.

Lorsque vous avez terminé le réglage, quittez le menu et redémarrez l'imprimante. Les paramètres sélectionnés sont valides lorsque l'imprimante redémarre.

Formater disque dur

Lorsqu'un disque dur en option est introduit dans l'imprimante pour la première fois, il doit être formaté avant l'utilisation.

Ce menu s'affiche uniquement lorsque le disque dur en option est installé sur l'imprimante.

Remarque Si le disque dur en option est installé dans l'imprimante, la boîte de travail sera disponible.

Remarque Le formatage supprime toutes les données existantes sur un dispositif de stockage, y compris sur un disque dur déjà utilisé.

Le formatage du disque dur s'opère à partir de l'imprimante.

Utilisez la procédure ci-dessous pour formater le disque dur.

Lorsqu'un nouveau disque dur est inséré dans l'emplacement de l'imprimante, Form. disque dur s'affiche à l'écran.

1 Dans le menu Périph. commun, appuyez sur ou ∇ pour sélectionner Form. disque dur. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Formatage. Etes-vous sûr ? Disque dur [Oui] [Non]

Appuyez sur [Oui] ([Sélection de gauche]). L'écran "Formatage disque dur." s'affiche et le formatage du disque dur commence. Lorsque le formatage est terminé, l'écran de voir s'affiche à nouveau.

L'appui sur [Non] ([Sélection de droite]) renvoie au menu Périph. commun sans formater le disque dur.

Formatage de la carte mémoire

L'imprimante est équipée d'un emplacement destiné à recevoir une carte mémoire.

Pour plus de détails sur la manipulation de la carte mémoire, reportez-vous à la section Formatage de la carte mémoire à la page A-9.

Pour être utilisée par l'imprimante, une nouvelle carte mémoire doit absolument être formatée. Le formatage permet l'écriture de données sur la carte mémoire.

IMPORTANT Formatage de la carte mémoire est affiché uniquement lorsqu'une carte mémoire est installée dans l'imprimante et que la protection est désactivée.

Remarque Le formatage supprime toutes les données existantes sur un dispositif de stockage, y compris sur une carte mémoire déjà utilisée.

Le formatage de la carte mémoire s'opère à partir de l'imprimante.

Lorsqu'une nouvelle carte mémoire est insérée dans l'emplacement de l'imprimante, le message Form. carte mem. s'affiche sur l'écran.

1 Dans le menu Périph. commun, appuyez sur ou pour sélectionner Form. carte mem. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Formatage.
Étes-vous sûr ?
→ Carte mémoire
[ Oui ] [ Non ]

3 Appuyez sur [Oui] ([Sélection de gauche]). L'écran Formatage de la carte mémoire s'affiche et le formatage de la carte mémoire commence. Lorsque le formatage est terminé, l'écran de veille s'affiche à nouveau.

L'appui sur [Non] ([Sélection de droite]) renvoie au menu Périph. commun sans formater la carte mémoire.

Luminosité affichée (paramètre de luminosité de l'écran)

Définit la luminosité de l'écran.

1 Dans le menu Périph. commun, appuyez sur ou pour sélectionner Lumin. affich.. 2 Appuyez sur [OK]. L'écran Lumin. affich. apparait et affiche les réglages de luminosité disponibles.

Lumin.affich.: OK 01 + foncé-2 02 + foncé -1 03 \*Normal O

La liste affiche les réglages de luminosité suivants :

+ foncé -2
+ foncé -1
Normal 0
+ clair +1
+ clair +2

3 Appuyez sur ou pour sélectionner la luminosité souhaitée. 4 Appuyez sur [OK]. La luminosité est définie et le menu Périph. commun s'affiche à nouveau.

Gestion d'erreurs (paramètres de détection d'erreur)

La procédure ci-après spécifie les paramètres pour les méthodes de détection utilisées pour les erreurs d'impression recto-verso et pour les erreurs de format de papier et de type de papier lorsque la source de papier est fixe.

Les options disponibles dans Gestion erreurs sont les suivantes :

• ErreurPapRecVers (Détention d'erreur de l'impression recto-verso)
• Erreur papier (Paramètres de détention pour les erreurs de format et type de papier lorsque la source de papier est fixe)

1 Dans le menu Périph. commun, appuyez sur ou pour sélectionner Gestion erreurs. 2 Appuyez sur [OK]. Le menu Gestion erreurs s'affiche.

Erreurpaprecvers (détecttion d'erreur de l'impression recto-verso)

Si la fonction de détection d'erreur pour l'impression recto-verso a été réglée sur Afficher erreur et que vous tentez d'imprimer sur un format et un type de papier non disponible pour ce type d'impression, le message d'erreur Recto verso désactivé s'affiche et l'impression est interrompue.

Afficher erreur	Pour imprimer sur une seule face du papier lorsque ce message est affché, appuyez sur [OK]. Appuyez sur [Annuler] pour annuler l'impression.
Recto	Pour imprimer sur une face du papier.

1 Dans le menu Gestion erreurs, appuyez sur ou pour sélectionner ErreurPapRecVers. 2 Appuyez sur [OK]. L'écran ErreurPapRecVers s'affiche.

3 Appuyez sur ou pour sélectionner le réglage de gestion des erreurs de papier recto-verso. 4 Appuyez sur [OK]. La gestion des erreurs de papier recto-verso est définie et le menu Gestion erreurs s'affiche à nouveau.

Erreur papier (paramètres de détention pour les erreurs de format et type de papier lorsque l'la source de papier est fixe)

Réglez cette option sur Continuer si vous souhaitez continuer l'impression même si le format ou la type de papier que vous avez spécifié sont différents de la source de papier fixe, ou bien réglez cette option sur Afficher erreur pour afficher l'erreur d'alimentation en papier.

1 Dans le menu Gestion erreurs, appuyez sur ou pour sélectionner Erreur papier. 2 Appuyez sur [OK]. L'écran Erreur papier s'affiche.

3 Appuyez sur ou pour sélectionner le réglage de gestion des erreurs de papier. 4 Appuyez sur [OK]. La gestion des erreurs de papier est définie et le menu Gestion erreurs s'affiche à nouveau.

Paramètres du temporisateur

La procédure ci-après spécifie les paramètres liés au temporisateur comme le délai de temporisation de l'alimentation papier automatique et les paramètres de délai de temporisation de la mise en veille automatique.

Les options disponibles dans Param. tempor. sont les suivantes :

• Temp. Corr. Erreur (Définition du début de reprise après correction d'une erreur)
• Tempor. veille (Délai de temporisation de la mise en veille)
• Temporisateur réinitialisation (Définition du temporisateur de rétablissement du panneau)
• Délai saut page (Délai de temporisation de l'alimentation papier automatique) Corr. Erreur auto (Correction automatique des erreurs) Veille auto (Délai de temporisation de la mise en veille)
• Réinitial. AutoPann. (Paramètres de rétablissement automatique du panneau)

1 Dans le menu Periph. commun, appuyez sur ou pour sélectionner Param. tempor.. 2 Appuyez sur [OK]. L'écran du menu Param. tempor. s'affiche.

Temp. corr. erreur (définition du début de reprise après correction d'une erreur)

Si Corr. Erreur auto est réglé sur Activé et qu'une erreur non fatale (une erreur qui permet de poursuivre l'impression) se produit, ce paramètre spécifique lié au rétablissement de l'erreur et de reprise de l'impression. Le paramètre par défaut est 30 secondes.

1 Dans le menu Param. tempor., appuyez sur ou pour sélectionner Temp. Corr. Erreur. 2 Appuyez sur [OK]. L'écran Temp. Corr. Erreur s'affiche.

3 Utilisez les touches fléchées pour définir le début de rétablissement. Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 4 Appuyez sur [OK]. Le réglage du délambda de rétablissement est mémorisé et le menu Param. tempor. s'affiche à nouveau.

Délai de temporisation de la mise en veille

Si veille auto est réglé sur Activé, vous pouvez régler le délai d'attente au terme duquel, en l'absence de réception de données, l'imprimante passe en mode Veille auto. L'imprimante reprend son mode de fonctionnement normal dans les cas suivants : elle reçoit un travail d'impression, la touche [OK] est enfoncée ou l'un des capots externes est ouvert. Le délai par défaut est de 45 minutes.

Remarque Le calibrage des couleurs est exécuté automatiquement avant que l'imprimante reprene le mode de fonctionnement normal.

1 Dans le menu Param. tempor., appuyez sur ou pour sélectionner Tempor. veille. 2 Appuyez sur [OK]. L'écran Tempor. veille s'affiche.

3 Utilisez les touches fléchées pour définir la temporisation de veille. Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 4 Appuyez sur [OK]. Le réglage de la temporisation de veille est mémorisé et le menu Param. tempor. s'affiche à nouveau.

Tempo. réinit. (définition du temporisateur de rétablissement du panneau)

Lorsque Réinit. AutoPann. est réglé sur Activé, cette option définit le délai de rétablissement automatique du panneau après la dernière action de la part de l'utilisateur.

Le paramètre par défaut est 90 secondes.

1 Dans le menu Param. tempor., appuyez sur ou pour sélectionner Tempo. réinit.. 2 Appuyez sur [OK]. L'écran Tempo. réinit. s'affiche.

3 Utilisez les touches fléchées pour définir le début de réinitialisation du panneau.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

4 Appuyez sur [OK]. Le réglage du début de réinitialisation du panneau est enregistré et le menu Param. tempor. s'affiche à nouveau.

Délai saut page (délai de temporisation de l'alimentation papier automatique)

Si elle ne reçoit aucune donnée pendant un laps de temps prédéfini, l'imprimante passe en mode veille et libère l'interface en cours d'utilisation. Elle imprime ensuite les données contenues dans sa mémoire tampon et éjecte la page imprimée.

Le paramètre par défaut est 30 secondes.

1 Dans le menu Param. tempor., appuyez sur ou pour sélectionner Délai saut page. 2 Appuyez sur [OK]. L'écran Délai saut page s'affiche.

3 Utilisez les touches fléchées pour définir le début de temporisation de l'alimentation papier automatique. Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 4 Appuyez sur [OK]. Le réglage du début de temporisation de l'alimentation papier automatique est mémorisé et le menu Param. temporal. s'affiche à nouveau.

Correction automatique des erreurs

Lorsqu'une erreur qui n'empêche pas la poursuite de l'impression se produit, les données reçues ultérieurement sont automatiquement imprimées au terme d'un certain délai.

Exemple : si une imprimante est utilisée en tant qu'imprimante réseau et qu'un utilisateur est à l'origine des erreurs ci-dessous, les données envoyées par l'utilisateur suivant seront néanmoins imprimées au terme d'un délai prédéfini. Par défaut, cette option est sur Désactivé (correction automatique des erreurs désactivée).

Les erreurs susceptibles d'être corrigées automatiquement sont les suivantes :

• Mémoire pleine.
• Capacité d'impression dépassée.
• Erreur KPDL.
• Erreurs disque dur.
• Erreur disque RAM.
• Erreur carte mémoire.
• ID compte incorrect.
• Erreur de compte.
• Impr. rect. vers. imposs. sur ce papier. Dépassement de restr. compta. travaux.
• Pas de copies multi.
• Erreur mémoire USB.

Pour la procédure de réglage du début de reprise après la correction automatique d'une erreur, reportez-vous à la section Temp. Corr. Erreur (Définition du début de reprise après correction d'une erreur) à la page 4-73.

1 Dans le menu Param. tempor., appuyez sur ou pour sélectionner Corr. Erreur auto. 2 Appuyez sur [OK]. L'écran Corr. Erreur auto s'affiche.

3 Appuyez sur ou pour sélectionner si la correction automatique des erreurs est activée. 4 Appuyez sur [OK]. Le réglage de correction automatique des erreurs est défini et le menu Param. tempor. s'affiche à nouveau.

Veille auto (délai de temporisation de la mise en veille)

L'imprimante est équipée d'un mode veille dont le but est d'économiser de l'énergie en cas d'inactivité de l'imprimante, c'est-à-dire lorsque celle-ci n'imprime pas, ne traite pas de données ou n'en reçoit pas. Le paramètre par défaut est Activé.

Reportez-vous à la section Tempor. veille (Délai de temporisation de la mise en veille) ci-dessus pour régler le délai de temporisation avant le passage de l'imprimante en mode Veille auto.

1 Dans le menu Param. tempor., appuyez sur ou pour sélectionner Veille auto. 2 Appuyez sur [OK]. L'écran Veille auto s'affiche.

3 Appuyez sur ou pour sélectionner si la mise en veille automatique est activée. 4 Appuyez sur [OK]. Le réglage de la mise en veille automatique est défini et le menu Param. tempor. s'affiche à nouveau.

Réinitialisation autopann. (paramètres de rétablissement automatique du panneau)

La fonction de rétablissement automatique du panneau rétablit automatiquement les paramètres par défaut si le panneau n'est pas utilisé pendant un temps défini. Le paramètre par défaut est Activé.

Pour définir le délai de réinitialisation automatique du panneau, reportez-vous à la section Tempo. réinit. (Définition du temporisateur de rétablissement du panneau) à la page 4-74.

1 Dans le menu Param. tempor., appuyez sur ou pour sélectionner Reinit. AutoPann..

2 Appuyez sur [OK]. L'écran Réinit. AutoPann. s'affiche. 3 Appuyez sur ou pour sélectionner si la réinitialisation automatique du panneau est activée. 4 Appuyez sur [OK]. Le réglage de réinitialisation automatique du panneau est défini et le menu Param. tempor. s'affiche à nouveau.

Sécurité (paramètres de la fonction de sécurité)

Les fonctions de sécurité peuvent être définies pour protéger le fonctionnement de l'imprimante et les données d'impression.

IMPORTANT Pour spécifier les réglages de la fonction de sécurité, vous devez saisir un ID et un mot de passe administrateur. Pour plus d'informations sur la définition de l'ID et du mot de passe administrateur, reportez-vous à la section Administrateur (Paramètres administrateur) à la page 4-97.

Les options disponibles dans Sécurité sont les suivantes :

• Sécurité réseau (Paramètres de sécurité du réseau)
• Conf. bloc. interf. (Paramètres de blocage de l'interface externe)

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Sécurité. 3 Appuyez sur [OK]. L'écran ID admin. s'affiche.

4 Saisissez l'ID administrateur. Utilisez ou pour Sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Retour] ([Sélection de gauche]).

5 Appuyez sur [Suivant] ([Sélection de droite]). L'écran Mot de passage adm s'affiche.

6 Saisissez le mot de passe administrateur. Utilisez ou pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

7 Appuyez sur Connexion. Si l'ID et le mode de passage saisis sont corrects, l'écran du menu Sécurité s'affiche. Si l'ID et le mot de passage saisis sont incorrects, l'écran du menu ID admin. s'affiche à nouveau (vous revenez à l'étape 3).

Sécurité réseau (paramètres de sécurité du réseau)

Utilisez cette procédure pour spécifier les paramètres de sécurité pour chacun des protocoles réseau utilisés.

IMPORTANT Vérifiez la sélection des paramètres du réseau avec votre administrateur réseau.

Les options disponibles dans Sécurité réseau sont les suivantes :

• Netware (Paramètres NetWare) AppleTalk (Paramètres AppleTalk)
• IPP (Paramètres IPP)
• Config. SSL (Paramètres Serveur SSL)
• IPSec (Paramètres IPSec)

1 Dans le menu Sécurité, appuyez sur ou ∇ pour sélectionner Sécurité réseau. 2 Appuyez sur [OK]. Le menu Sécurité réseau s'affiche.

Sécurité réseau : OK

01 Netware 02 AppleTalk 03 IPP

[Quitter]

Netware (paramètres netware)

NetWare est un système d'exploitation réseau basé sur PC spécifique aux serveurs. NetWare est un système client-serveur qui fonctionne en installant le système d'exploitation NetWare sur le serveur et des modules clients dédiés (clients NetWare) sur les machines clients (fonctionnant avec MS-DOS, OS/2, Windows, etc.). Le protocole de la couche réseau de base utilisé est le propre IPX (Internetwork Packet eXchange)/SPX (Sequenced Packet eXchange) de NetWare, mais le système prend également en charge le TCP/IP.

La caractéristique du système d'exploitation NetWare est qu'il est spécifique aux serveurs, à la différence des systèmes d'exploitation à vocation généraliste comme Windows NT et UNIX. Seul le minimum requis pour le fonctionnement du serveur peut être exécuté à partir de la console NetWare sur le serveur. La gestion du serveur et des fichiers est fondamentalement réalisée à l'aide d'outils de gestion à partir des clients. Aussi, tous les pilotes et toutes les piles de protocoles existent sous forme de modules appelés NetWare Loadable Modules (NLM) et la capacité des NLM à charger et décharger de manière flexible et dynamique est l'un des principaux avantages de ce système.

Les options disponibles dans NetWare sont les suivantes :

• Arrêt/Marche (Paramètres de fonctionnement de NetWare)
• Type de séquence (Définition du type de séquence)

1 Dans le menu Sécurité réseau, appuyez sur ou ∇ pour sélectionner Netware. 2 Appuyez sur [OK]. Le menu NetWare s'affiche.

Netware :

01 Arrêt/Marche 02 Type de série [Quitter]

Arrêt/marche (paramètres de fonctionnement de netware)

Sélectionnez si vous voulez utiliser ou non NetWare. Le paramètre par défaut est Désactivé.

1 Dans le menu NetWare, appuyez sur ou pour sélectionner Arrêt/Marche. 2 Appuyez sur [OK]. L'écran Arrêt/Marche s'affiche à nouveau.

3 Appuyez sur ou pour sélectionner si NetWare est activé. 4 Appuyez sur [OK]. Le réglage de NetWare est défini et le menu NetWare s'affiche à nouveau.

Type de séquence (définition du type de séquence)

Définit le type de trame NetWare. Une série est un terme qui se réfère à un jeu de données qui transite sur le réseau. Le paramètre par défaut est Automatique.

IMPORTANT Ce réglage ne s'affiche que lorsque Activé est sélectionné pour le paramètre de fonctionnement de NetWare.

1 Dans le menu NetWare, appuyez sur ou pour sélectionner Type de séquence. 2 Appuyez sur [OK]. L'écran Type de séquence s'affiche.

Les types de séquence disponibles sont les suivants :

Auto
802.3
Ether-II
802.2
SNAP

3 Appuyez sur ou pour sélectionner Type de sequence. 4 Appuyez sur [OK]. Le réglage du type de série est défini et le menu NetWare s'affiche à nouveau.

AppleTalk est un protocole de communications utilisé principalement sur les ordinateurs Macintosh et il se réfère également aux fonctions du réseau Mac OS.

AppleTalk attribue des adresses réseau de 24 bits (une section réseau de 16 bits et une adresse de nœud de 8 bits) qui sont utilisées pour identifier les périphériques (ordinateurs, imprimantes, etc.) sur le réseau.

Lors de la mise sous tension, un signal est diffusé sur le réseau et les adresses et les noms des machines sont attribués automatiquement. Le paramètre par défaut est Activé.

1 Dans le menu Sécurité réseau, appuyez sur ou pour sélectionner AppleTalk. 2 Appuyez sur [OK]. L'écran AppleTalk s'affiche.

3 Appuyez sur ou pour sélectionner si AppleTalk est activé. 4 Appuyez sur [OK]. Le réglage AppleTalk est défini et le menu Sécurité réseau s'affiche à nouveau.

IPP (paramètres IPP)

IPP (Internet Printing Protocol) est une norme qui utilise les réseaux TCP/IP comme Internet pour permettre l'envoi des travaux d'impression entre les ordinateurs distants et les imprimantes.

IPP est une extension du protocole HTTP utilisé pour afficher les sites Web et elle permet d'effectuer l'impression via routeur sur des imprimantes distantes. Elle prend également en charge les mécanismes d'authentication HTTP avec l'authentication client et serveur SSL, ainsi que le chiffrement. Le paramètre par défaut est Désactivé.

1 Dans le menu Sécurité réseau, appuyez sur ou pour sélectionner IPP. 2 Appuyez sur [OK]. L'écran IPP s'affiche.

3 Appuyez sur ou pour sélectionner si IPP est activé. 4 Appuyez sur [OK]. Le réglage IPP est défini et le menu Sécurité réseau s'affiche à nouveau.

Config. SSL (paramètres serveur SSL)

SSL (Secure Sockets Layer) se réfère à un protocole utilisé pour chiffrer les informations envoyées et reçues sur un réseau. SSL peut être actuellement utilisé pour chiffrer les données comme les fichiers WWW ou FTP largement utilisés sur Internet afin que les informations liées à la confidentialité, les numéros de carte de crédit, les secrets d'entreprise et les autres informations confidentielles puissent être envoyées et reçues en toute sécurité.

Les serveurs SSL utilisent ce protocole pour authentifier les serveurs et les clients.

Les options disponibles dans Config. SSL sont les suivantes :

• SSL (Paramètres Serveur SSL)
• IPP sur SSL (Paramètres IPP sur SSL Serveur SSL)
• HTPPS (Paramètres HTTPS Serveur SSL)

1 Dans le menu Sécurité réseau, appuyez sur ou ∇ pour sélectionner Config. SSL. 2 Appuyez sur [OK]. L'écran du menu Config. SSL s'affiche.

SSL (paramètres serveur SSL)

Sélectionnez les paramètres du serveur SSL.

Les options disponibles dans SSL sont les suivantes :

• Arrêt/Marche (Paramètres de fonctionnement de SSL)
• Cryptage (Paramètres de cryptage)

1 Dans le menu Config. SSL, appuyez sur ou pour sélectionner SSL. 2 Appuyez sur [OK]. Le menu SSL s'affiche.

Arrêt/marche (paramètres de fonctionnement de SSL)

Sélectionnez si vous voulez utiliser ou non le serveur SSL. Le paramètre par défaut est Déactivé.

1 Dans le menu SSL, appuyez sur ou pour sélectionner Arrêt/Marche.

2 Appuyez sur [OK]. L'écran Arrêt/Marche s'affiche. 3 Appuyez sur ou pour sélectionner d'utiliser ou non le serveur SSL. 4 Appuyez sur [OK]. Le paramètre du serveur SSL est défini et le menu SSL s'affiche à nouveau.

Cryptage (paramètres de cryptage)

Sélectionnez la méthode de cryptage utilisée sur le serveur SSL.

1 Dans le menu SSL, appuyez sur ou pour sélectionner Cryptage. 2 Appuyez sur [OK]. L'écran Cryptage s'affiche.

3 Appuyez sur ou pour déplacer le curseur sur la méthode de cryptage à utiliser, puis appuyez sur [OK].

Les options disponibles dans Cryptage sont les suivantes :

AES (Paramètres AES Serveur SSL)

AES (Advanced Encryption Standard) a été développé pour remplaçer le DES comme norme de chiffrement puisque la sécurité du DES a été dépassée. AES est un système de chiffrement par bloc qui utilise des blocs de 128 bits et une structure SPN (une structure typique pour le chiffrement répété) avec trois longueurs de clé au besoin : 128, 192 et 256 bits.

DES

DES (Data Encryption Standard) est un algorithme de chiffrement typique à clé symétrique qui divise les données en blocs de 64 bits et chiffre ensuite chaque bloc à l'aide d'une clé de 56 bits.

IMPORTANT On parle de chiffrement à clé symétrique, car la même clé est utilisée pour le chiffrement et le déchiffrement. La même clé est utilisée dans les deux directions lors de l'échange de données chiffrées. En conséquence, afin d'éviter la divulgation de la clé, le transfert et le stockage de la clé doivent être strictement contrôlés.

3DES

3DES (Triple Data Encryption Standard) est un niveau élevé de chiffrement dans lequel le chiffrement DES est triplé.

Une coche () apparait à droite de la méthode de cryptage sélectionnée.

SSL :

01 Arrêt/Marche

02 cryptage

[Quitter]

Après avoir terminé la sélection, appuyez sur [Termin.]

([Sélection de droite]). La méthode de cryptage sélectionnée est définie et le menu SSL s'affiche à nouveau.

Lorsque vous avez définie une méthode de cryptage, un astérisque (*) apparait en face de cette option de menu.

IPP sur SSL :

Désactivé

02-Activé

IPP sur SSL (paramètres IPP sur SSL serveur SSL)

IPP sur SSL est une fonction de chiffrement qui utilise le SSL pour les communications entre les utilisateurs et les serveurs dans l'impression réseau. Pour utiliser IPP sur SSL, le serveur et le client doivent prendre en charge ce protocole. Le paramètre par défaut est Désactivé.

1 Dans le menu Config. SSL, appuyez sur ou pour sélectionner IPP sur SSL. 2 Appuyez sur [OK]. L'écran IPP sur SSL apparait. 3 Appuyez sur ou pour sélectionner si IPP sur SSL est activé. 4 Appuyez sur [OK]. Le paramètre IPP sur SSL est défini et le menu Config. SSL s'affiche à nouveau.

HTPPS (paramètres HTTPS serveur SSL)

HTTPS (HyperText Transfer Protocol Secure) est un protocole qui ajoute le chiffrement de données SSL, l'authentification de message et une fonction de signature numérique au protocole HTTP utilisé pour le transfert des données entre les serveurs et les clients WWW.

S-HTTP est un protocole similaire, mais le HTTPS est différent, car il utilise le SSL. Le paramètre par défaut est Activé.

1 Dans le menu Config. SSL, appuyez sur ou pour sélectionner HTTPS. 2 Appuyez sur [OK]. L'écran HTTPS s'affiche.

HTTPS :

Désactivé

02 Acté

3 Appuyez sur ou pour sélectionner si HTTPS est activé. 4 Appuyez sur [OK]. Le paramètre HTTPS est défini et le menu Config. SSL s'affiche à nouveau.

Ipsec (paramètres ipsec)

IPSec (IP Security Protocol) est un protocole de sécurité adopté comme standard par l'ETF pour l'authentication et le chiffrement dans la troisième couche réseau (couche IP).

Il peut être utilisé avec l'IPv4 et avec l'IPv6.

Remarque : L'IPv4 utilise des adresses de 32 bits et l'IPv6 utilise des adresses de 128 bits.

Le paramètre par défaut est Activé.

1 Dans le menu Sécurité réseau, appuyez sur ou pour sélectionner IPSec. 2 Appuyez sur [OK]. L'écran IPSec s'affiche.

3 Appuyez sur ou pour sélectionner si IPSec est activé. 4 Appuyez sur [OK]. Le réglage IPSec est défini et le menu Sécurité réseau s'affiche à nouveau.

Conf bloc interf (paramètres de blocage de l'interface externe)

Vous pouvez utiliser cette option pour verrouiller et donc protéger l'interface.

Les options disponibles dans Conf. bloc interf. sont les suivantes :

Hôte USB (Paramètres de l'emplacement de mémoire USB) - Periph USB (Paramètres de l'interface USB) - Interface opt. (paramètres de la carte d'interface réseau)

1 Dans le menu Sécurité, appuyez sur ou pour sélectionner Conf bloc interf.

2 Appuyez sur [OK]. L'écran du menu Conf bloc interf s'affiche.

Configuration bloc interface

OK 0 Hôte USB 02 Périphérique USB 03 Interface opt.

Hôte USB :

• Déverrouiller 02 Verrouiller

Hôte USB (paramètres de l'emplacement de mémoire USB)

Cette procédure verrouille et protège l'emplacement de mémoire USB (hôte USB). Le paramètre par défaut est Débloquer.

1 Dans le menu Conf bloc interf, appuyez sur ou pour sélectionner Hôte USB. 2 Appuyez sur [OK]. L'écran Hôte USB apparait.

3 Appuyez sur ou pour sélectionner si un hôte USB est utilisé. 4 Appuyez sur [OK]. Le réglage de l'hôte USB est défini et le menu Conf bloc interf s'affiche à nouveau.

Périph USB (paramètres de l'interface USB)

Cette procédure verrouille et protège l'interface USB. Le paramètre par défaut est Débloquer.

1 Dans le menu Conf bloc interf, appuyez sur ou pour sélectionner Périphérique USB. 2 Appuyez sur [OK]. L'écran Périphérique USB apparait.

Périphérique USB

on déverrouiller 02 verrouiller

3 Appuyez sur ou ∇ pour sélectionner si un périhérique USB est utilisé.

Appuyez sur [OK]. Le réglage du périhérique USB est défini et le menu Conf bloc interf s'affiche à nouveau.

Interface opt. (paramètres de la carte d'interface réseau)

Cette procédure verrouille et protège la carte d'interface réseau (NIC). Le paramètre par défaut est Déverrouiller.

Remarque : L'écran affiche Interface opt. uniquement lorsque l'interface réseau en option est installée sur l'imprimante.

1 Dans le menu Conf bloc interf, appuyez sur ou pour sélectionner Interface opt.. 2 Appuyez sur [OK]. L'écran Interface opt. apparait.

3 Appuyez sur ou pour sélectionner si une interface en option est utilisée. 4 Appuyez sur [OK]. Le réglage de l'interface en option est défini et le menu Conf bloc interf s'affiche à nouveau.

Paramètres de la comptabilité des travaux

La comptabilité des travaux est une fonction qui permet de gérer le nombre de pages pour chaque service à travers l'utilisation des ID de compte saisis. Pour spécifier les réglages de la comptabilité des travaux, vous devez saisir un ID et un mot de passe administrateur.

Reportez-vous à la section Administrateur (paramètres de l'administrateur) pour la procédure de définition de l'ID et du mot de passe administrateur.

La comptabilité des travaux sur cette machine offre les fonctionnalités suivantes :

• Prise en charge d'un maximum de 100 services
• La longueur des ID de compte peut être de 8 bits, de 1 à 99999999.
• Gestion de l'impression collective pour le même ID de compte Total du nombre de pages utilisées pour chaque service
• Limites au besoin (de 1 à 9999999) pour le nombre de pages utilisées

Les options disponibles dans le menu Param. compt. trav. sont les suivantes :

• Comptabilité des travaux (Paramètres de la comptabilité des travaux)
• Rapport comptable (Impression du rapport de comptabilité)
• Compta ch. trav (Totaux affichés par compte)
• Liste compta. (Opération de la liste de comptabilité)
• Appl. restrict. (Paramètres de fonctionnement lorsque les limites sont dépassées)
• ID trav. inconnu (Paramètres de fonctionnement pour les ID de compte inconnus)

1 Appuyez sur [MENU].

2 Appuyez sur ou pour sélectionner Param. compt. trav, puis appuyez sur [OK]. L'écran du menu de saisie ID admin. s'affiche.

3 Saisissez l'ID administrateur. Utilisez ou pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro. 4 Lorsque vous avez terminé, appuyez sur [Suivant] ([Sélection de droite]). L'écran du menu de saisie Mot de passe adm s'affiche. Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]). 5 Saisissez le mot de passe administrateur. Utilisez ou pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Param. compt. trav: OK

Compt. travaux 02 Rapport compt. 03 Compt. ch. trav [Quitter]

Lorsque vous avez terminé, appuyez sur Connexion. Si l'ID et le mode de passe saisis sont corrects, l'écran du menu Param. compt. trav s'affiche.

Si l'ID et le mot de passe saisis sont incorrects, l'écran ID admin. s'affiche à nouveau (vous revenez à l'étape 3).

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

Compta. trav. (paramètres de la comptabilité des travaux)

La procédure ci-après vous permet d'activer (Actif) et de désactiver (Inactif) la fonction de comptabilité des travaux.

1 Dans le menu de sélection Param. compt. trav, appuyez sur ou pour sélectionner Compta. travaux. 2 Appuyez sur [OK]. L'écran Compta. travaux s'affiche.

Compta. travaux : OK

Désactivé 02 Activé

3 Appuyez sur ou pour sélectionner Activé ou Désactivé, puis appuyez sur [OK]. Le menu Param. compt. trav s'affiche à nouveau.

Rapport compta. (impression du rapport de comptabilité)

Cette option vous permet d'imprimer le nombre total de pages pour tous les comptes sous forme de liste de comptabilité des travaux.

1 Dans le menu de sélection Param. compt. trav, appuyez sur ou pour sélectionner Rapport compta.. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Appuyez sur [Oui] ([Sélection de gauche]). Accepté. s'affiche et l'imprimante imprime une liste de comptabilité des travaux.

L'appui sur [Non] ([Sélection de droite]) renvoie au menu Param. compt. trav sans imprimer la liste de comptabilité des travaux.

Imprimer. Êtes-vous sûr ? → Rapport compta. [ Oui ] [ Non ]

Compta ch. trav (totaux affichés par compte)

Affiche le nombre de pages imprimées pour chacun des comptes actuellement sélectionnés.

Cela vous permet de vérifier les nombres suivants pour les pages imprimées :

Total - Couleur - Noir et blanc (Monochrome) - R/V (Recto) (Recto-verso (recto)) - R/V (Rec. Ver) (Recto-verso (recto-verso)) Comb.(aucun) (Total (aucun)) Comb.(2 en 1) (Total (2 en 1)) Comb.(4 en 1) (Total (4 en 1))

1 Dans le menu de sélection Param. compt. trav, appuyez sur ou pour sélectionner Compta ch. trav. 2 Appuyez sur [OK]. Le menu Compta ch. trav s'affiche avec les comptes ayant le plus grand nombre en premier.

Compta ch. trav :

341736 00923022 12345678

341736 :

01 Pages imprimées 02 Réinit. Compteur

3 Appuyez sur ou pour sélectionner un compte, puis appuyez sur [OK]. Le menu Pages imprimées/Réinit. Compteur s'affiche.

Pages imprimées : OK

Total 300000

Couleur 200000

Monochrome 100000

4 Appuyez sur ou pour sélectionner Pages imprimées. 5 Appuyez sur [OK]. L'écran de liste du menu Pages imprimées s'affiche.

6 Appuyez sur ou pour vérifier l'affichage du compteur requis. 7 Appuyez sur [OK]. Le menu Pages imprimées/Réinit. Compteur s'affiche à nouveau.

Réinitialisation compteur compta ch. trav (totaux réinitialisés par compte)

Réinitialise le nombre de pages imprimées pour chaque des comptes actuellement définis.

1 Dans le menu de sélection Param. compt. trav, appuyez sur ou pour sélectionner Compta ch. trav.

2 Appuyez sur [OK]. Le menu Compta ch. trav s'affiche avec les comptes ayant le plus grand nombre en premier. 3 Appuyez sur ou pour sélectionner un compte, puis appuyez sur [OK]. Le menu Page imprimées/Réinit. Compteur s'affiche. 4 Appuyez sur ou pour sélectionner Réinit. Compteur. 5 Appuyez sur [OK]. Le menu de confirmation de réinitialisation s'affiche.

Pour effectuer la réinitialisation du compteur, appuyez sur [Oui] ([Sélection de gauche]).

Terminé. s'affiche, le compteur est réinitialisé et le menu Page imprimées/Réinit. Compteur s'affiche à nouveau.

L'appui sur [Non] ([Sélection de droite]) renvoie à l'écran du menu Page imprimées/Réinit. Compteur sans réinitialiser le compteur.

Liste compta. (opération de la liste de comptabilité)

Spécifiez les paramètres pour le service à utiliser pour le réglage de la comptabilité des travaux.

Ajouter (enregistrement de compte)

Utilisez cette procédure pour ajouter un nouveau compte.

Remarque Les ID de compte sont gérés sous forme de chaînes numériques et donc "1" et "001" sont traités comme des comptes différents. Aussi, lorsque la comptabilité des travaux est activée, chaque travail n'est imprimé si les informations indiquant les comptes de provenance des travaux à imprimer ne sont pas fournies.

1 Dans le menu de sélection Param. compt. trav, appuyez sur ou pour sélectionner Listecompta.. 2 Appuyez sur [OK]. Le menu Liste compte. apparaît et affiche une liste des comptes enregistrés dans l'ordre ascendant.

3 Appuyez sur [Ajouter] ([Sélection de droite]). Le menu ID de compte s'affiche. 4 Saisissez l'ID de compte à ajouter. Utilisez ou pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro. Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]). 5 Appuyez sur [Entrée] ([Sélection de droit]). Lorsque le compte a été ajouté, une liste de sélection d'options s'affiche.

Ce message s'affiche si l'ID de compte a déjà été enregistré.

Détail/modif. (vérification/modification des paramètres d'id de compte enregistré)

Cette procédure vous permet de vérifier ou de modifier les comptes enregistrés.

1 Dans le menu de sélection Param. compt. trav, appuyez sur ou pour sélectionner Listecompta.. 2 Appuyez sur [OK]. Le menu Liste compte. apparaît et affiche une liste des comptes enregistrés dans l'ordre ascendant.

3 Appuyez sur ou pour sélectionner un compte à vérifier ou à modifier, puis appuyez sur [OK]. Une liste de sélection d'options s'affiche.

4 Appuyez sur ou pour sélectionner Details/Modif., puis appuyez sur [OK]. L'écran du menu Dtails/Modif. s'affiche. 5 Pour modifier un ID de compte, appuyez sur ou pour sélectionner ID de compte, puis appuyez sur [OK]. Le menu ID de compte s'affiche. 6 Saisissez le nouvel ID de compte. Utilisez ou pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro. Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arrr] ([Sélection de gauche]).

Ce message s'affiche si l'ID de compte a déjà été enregistré.

7 Appuyez sur [Entrée] ([Sélection de droit]). Lorsque la modification de l'ID de compte est terminée, vous revenez au menu Détail/Modif.. Pour placer des limites d'impression sur ce compte, appuyez sur ou pour sélectionner Restrict. (total), puis appuyez sur [OK]. L'écran Restrict. (total) s'affiche.

Désactivé - Limite compteur - Rejeter util.

9 Appuyez sur ou pour sélectionner un paramètre, puis appuyez sur [OK]. Lorsque le réglage est terminé, l'écran du menu Détails/Modif. s'affiche.

Lorsque Limite compteur est défini pour Restrict. (total) à l'étape 9, définissez la limite du nombre total de pages pouvant être imprimé en utilisant ce compte. Appuyez sur ou pour sélectionner Limite (total), puis appuyez sur [OK]. Le menu Limite (total) s'affiche.

IMPORTANT Limite (Total) est affiché lorsque Limite compteur est défini pour Restrict. (total).

Détails/Modif. : OK

ID de compte 02 Restrict. (total) 03 Limite (total)

11 Saisissez la limite que vous voulez définir pour ce compte. Utilisez < ou > pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro. Lorsque vous avez terminé, appuyez sur [Entrée] ([Sélection de droit]). L'écran du menu Détails/Modif. s'affiche.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

Une fois que vous avez saisi la limite du nombre de pages, appuyez sur [OK]. Le réglage est mémorisé et le menu Détail/Modif. s'affiche à nouveau.

Restric(couleur) : OK

01* Désactivé 02 Limite compteur 03 Ref. utilisateur

12 Pour placer des limites d'impression couleur sur ce compte, appuyez sur ou pour sélectionner Restric(couleur), puis appuyez sur [OK]. L'écran Restric(couleur) s'affiche.

Désactivé - Limite compteur - Rejeter util.

Détails/Modif. : OK

ID de compte 02 Restrict. (total) 03 Limite (total)

13 Appuyez sur ou pour sélectionner un paramètre, puis appuyez sur [OK]. Lorsque le réglage est terminé, l'écran du menu Détails/Modif. s'affiche.

Limite (couleur) OK (1-9999999) 1000000 pages

14 Lorsque Limite compteur est défini pour Restric(couleur) à l'étape 13, définissez la limite du nombre total de pages couleur pouvant être imprimées en utilisant ce compte. Appuyez sur ou pour sélectionner Limite (couleur), puis appuyez sur [OK]. L'écran Limite (couleur) s'affiche.

IMPORTANT Limite (couleur) est affiché lorsque Limite compteur est défini pour Restric (couleur).

Détails/Modif. : OK

ID de compte 02 Restrict. (total) 03 Limite (total)

15 Saisissez la limite d'impression couleur que vous pouvez définir pour ce compte. Utilisez ou pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Lorsque vous avez terminé, appuyez sur [Entrée] ([Sélection de droite]). L'écran du menu Détails/Modif. s'affiche.

Supprimer (suppression des comptes enregistrés)

Vous pouvez utiliser cette procédure pour supprimer un ID de compte enregistré.

1 Dans le menu de sélection Param. compt. trav, appuyez sur ou pour sélectionner Listecompta.. 2 Appuyez sur [OK]. Le menu Liste compte. apparaît et affiche une liste des comptes enregistrés dans l'ordre ascendant.

3 Appuyez sur ou pour sélectionner l'ID du compte à supprimer. 4 Appuyez sur [OK]. Une liste de sélection d'options s'affiche.

5 Appuyez sur ou pour sélectionner Supprimer, puis appuyez sur [OK]. Un écran de confirmation s'affiche. 6 Pour effectuer la suppression du compte, appuyez sur [Oui] ([Sélection de gauche]). Terminate. s'affiche et le compte est supprimé. Après la suppression du compte, l'écran Liste compta. s'affiche. 7 L'appui sur [Non] ([Sélection de droit]) renvoie à l'écran du menu. Listecompta. sans supprimer le compte.

Application des restrictions (paramètres de fonctionnement lorsque les limites sont dépassées)

Utilisez cette option pour spécifier l'action effectuée lorsqu'un service dépasse ses limites d'impression.

1 Dans le menu de sélection Param. compt. trav, appuyez sur ou pour sélectionner Appl/ restrict.. 2 Appuyez sur [OK]. L'écran Appl/ restrict. s'affiche.

• Immédiatement (interdit l'impression à partir de ce travail)
• Ensemble (interdit l'impression à partir du travail suivant)

3 Appuyez sur ou pour sélectionner un paramètre, puis appuyez sur [OK]. La liste menu de sélection Param. compt. trav s'affiche à nouveau.

ID trav. inconnu (paramètres de fonctionnement pour les ID de compte inconnus)

Utilisez cette procédure pour spécifier si les travaux d'impression provenant des services avec des ID inconnus sont autorisés.

1 Dans le menu de sélection Param. compt. trav., appuyez sur ou pour sélectionner ID trav. inconnu. 2 Appuyez sur [OK]. L'écran ID trav. inconnu s'affiche.

Refuser (pas imprimé) Autoriser (Imprimé)

3 Appuyez sur ou pour sélectionner un paramètre, puis appuyez sur [OK]. La liste menu de sélection Param. compt. trav s'affiche à nouveau.

Administrateur (paramètres administrateur)

Les paramètres administrateur sont une fonction qui identifie l'utilisateur qui peut utiliser l'imprimante et gérer les autres utilisateurs.

Lors de l'utilisation des fonctions Sécurité et Comptabilité travaux, l'ID et le mot de passe administrateur définis ici sont authentifiés et les paramètres peuvent être spécifiés après l'authentification correcte.

Les options disponibles dans l'administrateur sont les suivantes :

• ID (Paramètre de l'ID administrateur)
• Mot de passe (Paramètre du mot de passe administrateur)

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Administrateur. 3 Appuyez sur [OK]. L'écran ID admin. s'affiche.

4 Saisissez l'ID administrateur. Utilisez ou pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

Remarque Le paramètre par défaut est 3500.

5 Appuyez sur [Suivant] ([Sélection de droite]). L'écran Mot de passe admin s'affiche. 6 Saisissez le mot de passe administrateur. Utilisez ou pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

Remarque Le paramètre par défaut est 3500.

7 Appuyez sur Connex.. Si l'ID et le mode de passe saisis sont corrects, l'écran du menu Administrateur s'affiche. Si l'ID et le mot de passe saisis sont incorrects, l'écran du menu ID admin. s'affiche à nouveau (vous revenez à l'étape 3).

8 Appuyez sur ou pour sélectionner ID admin.. 9 Appuyez sur [OK]. L'écran Nouvelle ID s'affiche.

10 Saisissez l'ID administrateur à enregistrer. Utilisez ou pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

11 Lorsque vous avez terminé, appuyez sur [Entrée] ([Sélection de droite]). Le menu Confirmer ID s'affiche.

12 Pour confirmer, saisissez à nouveau l'ID administrateur à enregistrer. Utilisez pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

Lorsque vous avez terminé, appuyez sur [Entrée] ([Sélection de droite]). Vous revenez à l'écran du menu Administrateur.

Si les ID administrateur ne correspondent pas, Nouvelle ID s'affiche à nouveau.

Saisissez à nouveau l'ID administrateur à enregistrer, en recommencer du début (vous êtes revenu à l'étape 10).

14 Dans le menu Administrateur, appuyez sur ou pour sélectionner Mode de passer adm. 15 Appuyez sur [OK]. L'écran Nouv motdepasse s'affiche.

16 Saisissez le mot de passe administrateur à enregistrer. Utilisez pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro. Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]). 17 Lorsque vous avez terminé, appuyez sur [Entrée] ([Sélection de droite]). Le menu Conf. motdepasse s'affiche. 18 Pour confirmer, saisissez à nouveau le mot de passe administrateur à enregistrer. Utilisez < ou > pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

Lorsque vous avez terminé, appuyez sur [Entrée] ([Sélection de droite]). Le menu Administrateur s'affiche.

Si les mots de passe administrateur ne correspondent pas, Nouv motdepasse s'affiche à nouveau. Saisissez à nouveau le mot de passe administrateur à enregistrer, en recommençant du début (vous êtes revenu à l'étape 16).

Réglage/maint. (sélection/paramètre réglage/maintenance)

Ajuster/Maintenance est utilisé pour régler la qualité de l'impression et pour effectuer l'entretien de l'imprimante.

Les options disponibles dans Ajuster/Maintenance sont les suivantes :

Calibr. Couleur - Enreg. couleur Normal (Enregistrement couleur [standard]) - Enreg. couleur Détail (Enregistrement couleur [détail]) Redemarrer (Redémarrer imprimante) - Param. service (pour la maintenance)

IMPORTANT Param. service est principalement un menu utilisé par le personnel de service pour le travail d'entretien. Les clients n'ont pas besoin d'utiliser ce menu.

Réglage/Maint.: OK
01 Calibr. Couleur
02 Enreg. couleur
03 Redémarrer
[Quitter]

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Réglage/Maint.. 3 Appuyez sur [OK]. Le menu Réglage/Maint. affiche une liste des options disponibles.

Calibrage couleur

Cette imprimante contient une fonction de calibrage qui réalise automatiquement les ajustements pour compenser les changements qui se produisent avec le temps en raison de variations de la température ambiantes et de l'humidité. Pour pouvoir conserver une impression couleur de la plus haute qualité, cette opération de calibrage des couleurs est effectuée automatiquement à chaque fois que l'imprimante est mise sous tension. L'opération de calibrage des couleurs peut être effectuée manuellement pendant le rétablissement après la mise en veille automatique ou durant l'impression.

1 Dans l'écran du menu Réglage/Maint., appuyez sur ou pour sélectionner Calibr. Couleur. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Appuyez sur [Oui] ([Sélection de gauche]). La calibration des couleurs est effectuée, après quoi vous revenez à l'écran de voir.

L'appui sur [Non] ([Sélection de droite]) renvoie au menu Réglage/Maint. sans effectuer la calibration des couleurs.

Lancer la calibration des couleurs.
Étes-vous sûr ?

[ Oui ] [ Non ]

Enregistrement couleur normal (enregistrement couleur [standard])

Lors de la première utilisation de l'imprimante après l'installation ou après l'avoir déplacée ou si l'impression d'une couleur (magenta, cyan ou jaune) est décalée, utilisez ce mode pour corriger l'enregistrement couleur sur le panneau de commande.

Les options disponibles dans Enregistrement normal (enregistrement couleur [standard]) sont les suivantes :

• Impression de la mire de correction de l'enregistrement couleur
• Ajuster magenta (Correction magenta)
• Ajuster cyan (Correction cyan)
• Ajuster jaune (Correction jaune)

Impression de la mire de correction de l'enregistrement couleur

Vous pouvez utiliser cette option pour imprimer une mire de correction de l'enregistrement couleur en corrigeant l'enregistrement couleur.

1 Dans l'écran du menu Réglage/Maint., appuyez sur ou pour sélectionner Enreg. couleur. 2 Appuyez sur [OK]. L'écran du menu Enreg. couleur s'affiche. Appuyez sur [Quitter] ([Sélection de droit]) pour revenir à l'écran de veille.

3 Appuyez sur ou pour sélectionner Normal. 4 Appuyez sur [OK]. L'écran du menu Enreg. couleur Normal s'affiche.

Appuyez sur [Quitter] ([Sélection de droite]) pour revenir à l'écran de veille.

5 Appuyez sur ou pour sélectionner Impr. mire. 6 Appuyez sur [OK]. Un écran de confirmation s'affiche. Si Comptabilité travaux est activé, saisissez l'ID de compte dans l'écran de connexion qui s'affiche. Un écran de confirmation s'affiche après la connexion.

Appuyez sur [Oui] ([Sélection de gauche]). Un écran de confirmation s'affiche.

L'appui sur [Non] ([Sélection de droite]) renvoie à l'écran du menu Enreg. couleur normal sans imprimer la mire de réglage.

La mire imprimée est la mire de correction de l'enregistrement des couleurs affichée sur la page suivante.

La mire de correction de l'enregistrement couleur comprend des mires d'enregistrement à gauche (G), à la verticale (V) et à droite (D) pour chaque couleur (magenta, cyan et jaune).

Exemple de mire de correction d'enregistrement couleur [Normal]

Corrige l'enregistrement pour le magenta (rouge).

1 Dans l'écran du menu Réglage/Maint., appuyez sur ou pour sélectionner Enreg. couleur. 2 Appuyez sur [OK]. L'écran du menu Enreg. couleur s'affiche. Appuyez sur [Quitter] ([Sélection de droit]) pour revenir à l'écran de voir.

3 Appuyez sur ou pour sélectionner Normal. 4 Appuyez sur [OK]. L'écran du menu Enreg. couleur Normal s'affiche.

Appuyez sur [Quitter] ([Sélection de droit]) pour revenir à l'écran de voir.

5 Appuyez sur ou pour sélectionner Ajuster magenta. 6 Appuyez sur [OK]. L'écran du menu Ajuster magenta s'affiche. 0 est affiché pour les valeurs H-L, V et H-R et le curseur (_) clignote sous la valeur L. 7 Dans la mire L pour le magenta imprimé dans Impr. mire ci-dessus, notez les valeurs où les lignes sont les plus proches de manière à former une seule ligne droite. Dans cette figure, cela serait la valeur B. 8 Appuyez sur ou jusqu'à ce que la valeur apparaisse. 9 Appuyez sur < ou > pour déplacer le curseur vers la droite ou la gauche.

Utilisez la même procédure que pour la valeur H-L afin d'afficher les valeurs V et H-R identifiées dans la mire de correction de l'enregistrement des couleurs.

Lorsque vous avez terminé toutes les valeurs, appuyez sur [OK].

Le réglage est enregistré et vous revenez à l'écran du menu Enreg. couleur normal.

Ajuster cyan (correction cyan) et ajuster jaune (correction jaune)

Ces options corrigent l'enregistrement pour le cyan (bleu) et le jaune.

1 Dans l'écran du menu Enreg. couleur normal, appuyez sur ou ∇ pour sélectionner Ajuster cyan ou Ajuster jaune. 2 Appuyez sur [OK]. L'écran Ajuster cyan ou Ajuster jaune s'affiche.

Utilisez la même procédure que pour le magenta pour identifier les valeurs cyan et jaune dans la mire de correction de l'enregistrement des couleurs et les régler dans l'imprimante.

Remarque Pour la vérifier, vous pouvez imprimer à nouveau la mire de correction de l'enregistrement couleur. Si la section où les lignes coïncident le plus pour former une seule ligne droite n'est pas à 0, effectuez à nouveau le réglage à partir du magenta.

IMPORTANT Si le problème d'impression couleur décalée persiste encore après avoir corrigé l'enregistrement couleur, appelez votre technicien.

Enregistrement couleur détaillé

Cette procédure vous permet de réaliser des ajustements horizontaux et verticaux fins des corrections de l'enregistrement couleur.

Les options disponibles dans Enreg. couleur détail (enregistrement couleur [détaillé]) sont les suivantes :

• Impression de la mire de correction de l'enregistrement couleur
• Ajuster magenta (Correction magenta)
• Ajuster cyan (Correction cyan)
• Ajuster jaune (Correction jaune)

Impression de la mire de correction de l'enregistrement couleur

Vous pouvez utiliser cette option pour imprimer une mire de correction de l'enregistrement couleur en corrigeant l'enregistrement couleur.

1 Dans l'écran du menu Réglage/Maint., appuyez sur ou pour sélectionner Enreg. couleur. 2 Appuyez sur [OK]. L'écran du menu Enreg. couleur s'affiche. Appuyez sur [Quitter] ([Sélection de droit]) pour revenir à l'écran de voir.

3 Appuyez sur ou pour sélectionner Détails. 4 Appuyez sur [OK]. L'écran du menu Enreg. couleur Détails s'affiche.

Appuyez sur [Quitter] ([Sélection de droite]) pour revenir à l'écran de voir.

Enreg. couleur :

01 Normal 02 Détails

[Quitter]

Details :

01 Imprimer mire 02 Ajuster magenta 03 Ajuster cyan [Quitter]

Imprimer.

Êtes-vous sûr ?

Enregistrement mire

[ Oui ] [ Non ]

5 Appuyez sur ou pour sélectionner Impr. mire. 6 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Appuyez sur [Oui] ([Sélection de gauche]). Terminé s'affiche et l'impression commence.

L'appui sur [Non] ([Sélection de droite]) renvoie à l'écran du menu Enreg. couleur Détails sans imprimer la mire de réglage.

Si Compta. travaux est activé, un écran de confirmation s'affiche après la connexion au service.

Si la Comptabilité travaux est activée, saisissez également l'ID de compte.

La mire imprimée est la mire de correction de l'enregistrement des couleurs affichée sur la page suivante.

La mire de correction de l'enregistrement couleur comprend des mires d'enregistrement à gauche (G), à la verticale (V) et à droite (D) pour chaque couleur (magenta, cyan et jaune).

Ajuster magenta (correction magenta)

Effectue des corrections détaillées de l'enregistrement pour le magenta (rouge).

1 Dans l'écran du menu Réglage/Maint., appuyez sur ou pour sélectionner Enreg. couleur. 2 Appuyez sur [OK]. L'écran du menu Enreg. couleur

3 Appuyez sur ou pour sélectionner Details. 4 Appuyez sur [OK]. L'écran du menu Enreg. couleur Détails

5 Appuyez sur ou pour sélectionner Ajuster magenta. 6 Appuyez sur [OK]. L'écran du menu Ajuster magenta s'affiche. Les valeurs sont affichées pour H-1, H-2, H-3, H-4, H-5 et V-3.

7 Dans les mires H et V pour le magenta imprimé dans Impr. mire ci-dessus, notez les valeurs ou les lignes sont les plus proches de manière à former une seule ligne droite. Dans cette figure, cela serait la valeur B. 8 Appuyez sur ou jusqu'à ce que la valeur apparaisse. 9 Appuyez sur pour déplacer le curseur vers la droite ou la gauche.

Utilisez la même procédure que pour la valeur H-1 afin d'afficher les autres valeurs identifiées dans la mire de correction de

l'enregistrement des couleurs. Lorsque vous avez terminé toutes les valeurs, appuyez sur [OK]. Le réglage est enregistré et vous revenez à l'écran du menu Enreg. couleur Détails.

Ajuster cyan (correction cyan) et ajuster jaune (correction jaune)

Ces options effectuent des corrections détaillées de l'enregistrement pour le cyan (bleu) et le jaune.

1 Dans l'écran du menu Enreg. couleur détails, appuyez sur ou pour sélectionner Ajuster cyan ou Ajuster jaune. 2 Appuyez sur [OK]. L'écran Ajuster cyan ou Ajuster jaune s'affiche.

Utilisez la même procédure que pour le magenta ci-dessus pour identifier les valeurs cyan et jaune dans la mire de correction de l'enregistrement des couleurs et les régler dans l'imprimante.

Remarque Pour la vérifier, vous pouvez imprimer à nouveau la mire de correction de l'enregistrement couleur. Si la section où les lignes coïncident le plus pour former une seule ligne droite n'est pas à 0, effectuez à nouveau le réglage à partir du magenta.

IMPORTANT Si le problème d'impression couleur décalée persiste encore après avoir corrigé l'enregistrement couleur, appelez votre technicien.

Redémarrer (redémarrer imprimante)

La procédure décrite ci-après permet de réinitialiser les réglages temporaires de l'imprimante, notamment de rétablir les valeurs par défaut relatives à l'orientation des pages ou à la police en cours, etc. définies par le biais de commandes. Les polices et les macros téléchargés sont supprimées de la mémoire de l'imprimante.

1 Dans l'écran du menu Réglage/Maint., appuyez sur ou pour sélectionner Redémarrer.. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche. Appuyez sur [Oui] ([Sélection de gauche]). L'imprimante est redémarrée.

L'appui sur [Non] ([Sélection de droite]) renvoie au menu Réglage/Maint. sans redémarrer l'imprimante.

Param. service (pour la maintenance)

Les options disponibles dans Service sont les suivantes :

• État du service (Impression de la page de configuration de maintenance)
• État du réseau (Impression de la page de configuration réseau) Page de test (Impression de la page de test)
• Maintenance (Paramètres de confirmation du remplacement d'une nouvelle kit d'entretien) DEV-CLN (Paramètre du mode développement/raffraîchissement) Tambour (Paramètre du mode tambour/rafraîchissement)
• LSU (Paramètre du mode de nettoyage du LSU)

IMPORTANT : Service est principalement un menu utilisé par le personnel de service pour le travail d'entretien. Les clients n'ont pas besoin d'utiliser ce menu. De même, Maintenance ne s'affiche que lorsque Remplacer MK s'affiche.

1 Dans l'écran du menu Réglage/Maint., appuyez sur ou pour sélectionner Param. service. 2 Appuyez sur [OK]. L'écran du menu Param. service s'affiche.

État du service (impression de la page de configuration de maintenance)

La page de configuration de maintenance contient des informations de paramétrage de l'imprimante plus détaillées que la page de configuration standard. Elle est donc davantage destinée à des opérations de maintenance. Elle peut néanmoins composer un grand nombre d'informations qui peuvent vous être utiles.

1 Dans le menu Param. service, appuyez sur ou pour sélectionner Etat service.

Imprimer.
Étes-vous sûr ?
→État service
[ Oui ] [ No:

2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Si Compta. travaux est activé, un écran de confirmation s'affiche après la connexion au service.

Appuyez sur [Oui] ([Sélection de gauche]). Accepté. s'affiche et l'impression commence.

L'appui sur [Non] ([Sélection de droite]) renvoie à l'écran du menu Paramètres service sans imprimer la page de test.

État du réseau (impression de la page de configuration réseau)

La page de configuration réseau contient des informations détaillées sur les paramètres du réseau. Elle est principalement utilisée pour l'entretien par le personnel de service, mais elle contient des informations qui peuvent vous être utiles.

Imprimer.
Étes-vous sûr ?
→État du réseau
[ Oui ] [ Non ]

1 Dans le menu Param. service, appuyez sur ou ∇ pour sélectionner Etat du réseau. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Si Compta. travaux est activé, un écran de confirmation s'affiche après la connexion au service.

Appuyez sur [Oui] ([Sélection de gauche]). Accepté. s'affiche et l'impression commence.

L'appui sur [Non] ([Sélection de droite]) renvoie à l'écran du menu Param. service sans imprimer la page de test.

La page d'essai est imprimée pour vérifier l'efficacité des ajustements de l'imprimante. Elle est principalement utilisée pour l'entretien par le personnel de service, mais elle contient des informations qui peuvent vous être utiles.

Imprimer.
Étes-vous sûr ?
→Page de test
[ Oui ] [ Non ]

1 Dans le menu Param. service, appuyez sur ou pour sélectionner Page de test. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Si Compta. travaux est activé, un écran de confirmation s'affiche après la connexion au service.

Appuyez sur [Oui] ([Sélection de gauche]). Accepté. s'affiche et l'impression commence.

L'appui sur [Non] ([Sélection de droite]) renvoie à l'écran du menu Param. service sans imprimer la page de test.

Maintenance (paramètres de confirmation du remplacement d'un nouveau kit d'entretien)

Ce paramètre spécifique règle la confirmation du remplacement avec le nouveau kit d'entretien (rétablissement du nombre total d'images imprimées avec le kit d'entretien). Cette option est principalement utilisée pour l'entretien par le personnel de service.

Remarque Le menu Maintenance est affiché uniquement lorsque Remplacer MK apparait.

Maintenance
Étes-vous sur ?
[ Oui ] [ Non ]

1 Dans le menu Param. service, appuyez sur ou ∇ pour sélectionner Maintenance. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Appuyez sur [Oui] ([Sélection de gauche]). Terminé. s'affiche et le compteur de maintenance est réinitialisé.

L'appui sur [Non] ([Sélection de droit]) renvoie à l'écran du menu Param. service sans réinitialiser le compteur de maintenance.

DEV-CLN (paramètre du mode développement/rafraîchissement)

Cette option définit le mode de rafraîchissement pour le développement. Lorsque la qualité d'impression diminue, le rafraîchissement du développement peut rétablir la qualité d'impression. Cette option est principalement utilisée pour l'entretien par le personnel de service.

1 Dans le menu Param. service, appuyez sur ou ∇ pour sélectionner DEV-CLN. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Appuyez sur [Oui] ([Sélection de gauche]). Le développement est rafraîchi.

L'appui sur [Non] ([Sélection de droit]) renvoie à l'écran du menu Param. service rafraîchir le développement.

DEV-CLN
Étes-vous sûr ?
[ Oui ] [ Non ]

Tambour
Étes-vous sûr ?
[ Oui ] [ Non ]

Tambour (paramètre du mode tambour/rafraîchissement)

Cette option définit le mode de rafraîchissement pour le tambour. Lorsque la qualité d'impression diminue, le rafraîchissement du tambour peut rétablir la qualité d'impression. Cette option est principalement utilisée pour l'entretien par le personnel de service.

1 Dans le menu Param. service, appuyez sur ou pour sélectionner Tambour. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Appuyez sur [Oui] ([Sélection de gauche]). Effectuez le rafraîchissement du tambour.

L'appui sur [Non] ([Sélection de droite]) renvoie à l'écran du menu Param. service rafraîchir le tambour.

LSU (paramètre du mode de nettoyage du LSU)

Cette option définit le mode de nettoyage pour le LSU. Lorsque la qualité d'impression diminue, le nettoyage du LSU peut rétablir la qualité d'impression. Cette option est principalement utilisée pour l'entretien par le personnel de service.

Dans le menu Param. service, appuyez sur ou ▽ pour sélectionner LSU. Appuyez sur [OK]. Un écran de confirmation s'affiche.

Appuyez sur [Oui] ([Sélection de gauche]). Effectuer le nettoyage du LSU.

L'appui sur [Non] ([Sélection de droite]) renvoie à l'écran du menu Param. service sans nettoyer le LSU.

LSU
Étes-vous sûr ?
[ Oui ] [ Non ]

5 Entretien

Ce chapitre aborde les rubriques suivantes :

Informations générales 5-2

Remplacement de la cartouche de toner 5-2

Remplacement du bac de réception de toner 5-7

Nettoyage de l'imprimante 5-9

Informations générales

Ce chapitre décrit les opérations d'entretien de base que vous pouvez effectuer sur l'imprimante. En fonction du message affiché sur l'écran, vous pouvez replacer les éléments suivants :

• Kits de toner
• Bac de récapitulation de toner

Les éléments suivants doivent également être nettoyés régulièrement :

• Unité de transfert du papier

Remarque Récolte d'information sur les puces mémoire - La puce mémoire fixée à la cartouche de toner est conçue pour améliorer la commodité de l'utilisateur final, pour aider lors de l'opération de recyclage des cartouches de toner usagées et pour récolter des informations utiles à la planification et au développement de nouveaux produits. Les informations récoltées sont anonymes - elles ne peuvent être associées à aucun individu particulier et les données sont prévues pour une utilisation anonyme.

Remplacement de la cartouche de toner

La cartouche de toner dans l'imprimante doit être remplacée dès que le message indique Toner bientôt vide. ou peu après.

([C] [M] [Y] [K] affiché en alternance avec le message indique la couleur de toner qui doit être remplacée). Si vous continuez à utiliser l'imprimante, l'alimentation en toner peut s'épuiser et l'imprimante cesserà d'imprimer pour afficher le message Ouvrir capot supérieur. et remplacer toner. vous indiquant d'installer un nouveau kit de toner.

Couleur du toner	Numéro de modèle de la cartouche de toner
Noir	TK-571K
Cyan	TK-571C
Magenta	TK-571M
Jaune	TK-571Y

Fréquence de remplacement de la cartouche de toner

La durée de vie des cartouches de toner dépend de la quantité de toner nécessaire pour réaliser les travaux d'impression. Selon ISO/IEC 19798 et avec la fonction EcoPrint désactivée, la cartouche de toner possède les performances d'impression suivantes (pour du papier A4/Letter):

Couleur du toner	Durée de vie de la cartouche de toner (pages imprimables)
Noir	16 000 images
Cyan	12 000 images
Magenta	12 000 images
Jaune	12 000 images

Remarque La cartouche de toner fournie avec l'imprimante neue doit remplir le système lors de la première utilisation. Par conséquent, seul 50% des premiers kits de toner peut être utilisé pour l'impression. (par exemple :

La cartouche de toner (noir) fournie avec l'imprimante pourra imprimer environ 8000 pages (images).

Kits de toner

Pour de meilleurs résultats, nous conseillons d'utiliser uniquement des pièces et des fournitures Kyocera Mita originales. Tout dégât causé par l'application d'un toner différent du toner d'origine Kyocera Mita sera exclu de la garantie.

Les kits de toner sont fournis en 4 couleurs différentes : cyan, magenta, jaune et noir.

Un kit de toner neuf contient les éléments suivants pour chaque couleur :

Cartouche de toner - Sacs en plastique destinés à recueillir la cartouche de toner et le bac de récapuration de toner usagés - Bac de récapuration de toner - Guide d'installation

Remarque : Conservez la cartouche de toner dans son carton d'emballage tant que vous n'êtes pas prêt à l'installer dans l'imprimante.

Comprendre les messages demandant le remplacement des cartouches de toner

L'imprimante affiche des messages à deux stades d'utilisation du toner pour chaque couleur. Ces messages sont automatiquement affichés en alternance avec les autres messages de l'imprimante (comme Prêt à imprimer):

• Lorsque la quantité de toner devient faible (par exemple, dans la cartouche cyan), l'imprimante affiche le message Remplacer le toner. [C], qui constitue un premier avertissement. Il n'est pas forcément nécessaire de remplacer la cartouche à ce stade.
• Si vous ignorez le message ci-dessus et que vous continuez à imprimer, l'imprimante affiche le message Toner vide. juste avant que la cartouche de toner ne soit complètement vide. Vous devez alors remplacer la cartouche immédiatement. Nettoyez les fils du chargeur séparément, etc. Une fois le remplacement de la cartouche de toner terminé, ce message n'est pas automatiquement remplacé par le message Prêt à imprimer. Pour redémarrer l'impression, appuyez sur [OK] afin de ramener l'imprimante à l'état Prêt.

Dans les deux cas, remplacez la cartouche de toner en vous reportant à la section Remplacement de la cartouche de toner à la page 5-2.

Remplacement de la cartouche de toner

Cette section décrit la procédure de remplacement des cartouches de toner. Lorsque vous remplacez la cartouche de toner de n'importe quelle couleur, remplacez toujours le bac de récapération de toner en même temps. En effet, lorsque celui-ci est plein, le toner utilisé risque de déborder et d'endommager l'imprimante.

ATTENTION Ne tentez pas d'incinérer la cartouche de toner. Des étincelles dangereuses peuvent provoquer des brûlures.

IMPORTANT Lors du remplacement de la cartouche de toner, éloignez temporairement les supports de stockage et les fournitures informatiques (disquettes et mémoires USB, par exemple) de la cartouche de toner. Vous évitez ainsi de les endommager avec le magnétisme du toner.

IMPORTANT Nettoyez toujours l'intérieur de l'imprimante après le remplacement de la cartouche de toner. Pour plus d'informations, reportez-vous à la section Nettoyage de l'imprimante à la page 5-9.

IMPORTANT Kyocera Mita Corporation rejette toute responsabilité en cas de dégâts ou de problèmes liés à l'utilisation de cartouches de toner différentes des cartouches de toner originales Kyocera Mita. Pour obtenir les valeurs de performance, il est également recommandé d'utiliser uniquement les cartouches de toner Kyocera Mita spécifiques conçues pour l'utilisation dans votre pays ou votre région. Si une cartouche de toner pour une autre destination est installée, l'imprimante cessera d'imprimer.

Remarque : Il n'est pas nécessaire de mettre l'imprimante hors tension pour procéder au remplacement. Si vous la mettez hors tension, toutes les données en cours de traitement dans l'imprimante seront supprimées.

Pour remplacer la cartouche de toner, vérifiez d'abord la couleur de la cartouche de toner qui doit être remplacée. Dans cet exemple, on suppose que vous remplacez la cartouche de toner jaune.

1 Ouvrez le capot supérieur (plateau supérieur).

2 Retirez soigneusement la cartouche de toner usagée de l'imprimante.

3 Placez la cartouche de toner usagée dans le sac en plastique (fourni dans le kit de toner) et mettez celui-ci au rebut conformément aux réglementations locales en vigueur.

4 Sortez la nouvelle cartouche du kit de toner.

5 Agitez-la au moins 5 ou 6 fois afin de répartir le toner de manière uniforme à l'intérieur de la cartouche, comme indiqué sur l'illustration. N'appuyez pas trop fort au centre de la cartouche de toner et ne touchez pas la fente d'alimentation du toner.

Placez la nouvelle cartouche de toner dans l'imprimante comme illustré sur la figure.

7 Poussez sur le dessus de la cartouche de toner pour l'insérer correctement.

Utilisez la même procédure pour remplacer les autres cartouches de toner couleur.

8. Fermez le capot supérieur (plateau supérieur).

Remarque : Si le capot supérieur (plateau supérieur) ne ferme pas, vérifie que la nouvelle cartouche de toner est installée correctement (voir étape 7).

Après utilisation, mettez toujours au rebut la cartouche de toner et le bac de récapération de toner conformément aux réglementations nationales et locales.

Passez à la section suivante.

Remplacement du bac de réception de toner

Remplacez le bac de récapération de toner lorsque le message Vérifiez le bac de récapération toner. s'affiche. Le kit de toner contient un bac de récapération de toner neuf. Le bac de récapération de toner doit être remplacé avant de pouvoir utiliser l'imprimante.

1 Ouvrez le capot gauche.

2 Tout en maintenant le bac de réception de toner, appuyez sur le levier de verrouillage, puis retirez le bac avec précaution.

Remarque Afin de ne pas renverser de toner à l'intérieur de l'imprimante, retirez le bac le plus doucement possible. Veillez à ne pas diriger l'ouverture du bac vers le bas. 3 Fermez le capuchon du bac de réception de toner après avoir retiré le bac de l'imprimante. 4 Afin de ne pas renverser le toner, placez le bac de réception de toner usage dans le sac en plastique (fourni dans le kit de toner) et mettez celui-ci au rebut conformément aux réglementations locales en vigueur.

5 Ouvrez le capuchon du nouveau bac de réception de toner.

6 Insérez le nouveau bac de réception de toner, comme indiqué sur l'illustration. Une fois positionné correctement, il s'enclenche.

Assurez-vous que le bac de réception de toner est correctement inséré et refermez le capot.

Après avoir remplacé la cartouche de toner et le bac de réception de toner, nettoyez l'unité de transfert du papier. Pour plus d'informations, reportez-vous à la section Nettoyage de l'imprimante à la page 5-9.

Nettoyage de l'imprimante

L'unité de transfert du papier doit être nettoyée à chaque remplacement de la cartouche de toner et du bac de récupération de toner.

Pour conserver une qualité d'impression optimale, il est également recommandé de nettoyer l'intérieur de l'imprimante une fois par mois ainsi que lors du remplacement de la cartouche de toner.

Il doit aussi être nettoyé si des bandes ou des lignes apparaissent sur les copies imprimées ou si les impressions sont pâles ou floues.

Nettoyage de l'unité de transfert du papier

Les problèmes d'impression comme la salissure au dos des pages imprimés peuvent se produire si l'unité de transfert du papier devient sale. Pour nettoyer l'unité de transfert du papier, vous nevez utiliser un chiffon sec.

1 Appuyez sur le levier pour libérer le verrouillage.

2 Ouvrez le capot avant.

3 Essuyez la poussière de papier sur le rouleau chauffant et la rampe à l'aide du chiffon de nettoyage.

Remarque : Faites attention à ne pas toucher le rouleau de transfert noir et la courroie de transfert noire pendant le nettoyage, car cela peut nuire à la qualité d'impression.

Refermez complètement le capot avant.

Remarque : Faites attention à ne pas vous coincer les mains dans le capot avant lorsque vous le refermez.

6 Dépannage

Ce chapitre aborde les rubriques suivantes :

Recommandations générales 6-2

Problèmes de qualité d'impression 6-4

Messages d'erreur 6-7

Élimination des bourrages papier 6-18

Si vous ne parvenez pas à résoudre un incident, faites appel à un technicien de maintenance.

Recommandations générales

Le tableau ci-dessous fournit des solutions de base aux incidents pouvant se produire avec l'imprimante. Il est recommandé de le consulter pour résoudre les problèmes avant de faire appel à un technicien.

Problème	Éléments à vérifier	Action corrective
La qualité d'impression est mauvaise.	Reportez-vous à la section Problèmes de qualité d'impression à la page 6-4.
Bourrage papier.	Reportez-vous à la section Élimination des bourages papier à la page 6-18.
Aucunvoyant ne s'allume sur le panneau de commande et les ventilateurs ne fontaucun bruit alors que l'imprimante est sous tension.	Vérifiez le branchement du cordon d'alimentation.	Mettez l'imprimante hors tension, débranchez le cordon d'alimentation et rebranchez-le, puis essayez de remettre l'imprimante sous tension.
	Vérifiez si l'interrupteur d'alimentation est bien en position (I).	Mettez l'interrupteur sur la position (I).
L'imprimante imprime une page d'état, mais elle n'imprime pas les travaux lancés à partir de l'ordinateur.	Vérifiez le cable de l'imprimante et le cable d'interface.	Vérifiez si les deux extrémités du cable de l'imprimante sont branchées. Essayez de replacer le cable de l'imprimante ou le cable d'interface.
	Vérifiez les fichiers programme et les applications logicielles.	Essayez d'imprimer un autre fichier ou d'utiliser une autre commande d'impression. Si le problème se produit uniquement avec un fichier ou une application spécifique, vérifie les paramètres d'imprimante pour cette application.
L'imprimante émet de la vapeur dans la zone autour du plateau supérieur.	Vérifiez si la température de la pièce est)basse ou si du papier humide a été utilisé.	Selon l'environnement d'impression et les conditions du papier, la chaleur généraee pendant l'impression peut entraîner l'évaporation de l'humidité du papier et la vapeur émise peut sembler de la fumée. Cela n'est pas un problème et vous pouvez continuer à imprimer.Si la vapeur vous préoccupe, augmentez la température de la pièce ou remplacez la papier par un papier neuf et sec.

Conseils

Les problèmes d'impression peuvent être résolus facilement en suivant les conseils ci-dessous. Si les recommandations ci-dessus ne vous ont pas permis de résoudre le problème rencontres, essayez les opérations suivantes :

• Mettez l'imprimante hors tension et attendez quelques secondes. Remettez ensuite l'imprimante sous tension.
• Redémarrez l'ordinateur qui envoie les travaux d'impression vers l'imprimante.
• Récupérez la version la plus récente du pilote d'imprimante et installez-la. Les dernières versions des pilotes d'imprimante et des utilisateurs sont disponibles à l'adresse suivante : http://www.kyoceramita.com/download/.

Assurez-vous que les procédures d'impression sont suivies au niveau du logiciel de l'application. Consultez la documentation fournie avec le logiciel de l'application.

Problèmes de qualité d'impression

Les tableaux et les illustrations figurant dans les sections suivantes décrivent les problèmes de qualité d'impression et les actions correctives que vous pouvez mettre en œuvre pour les résoudre. Certaines solutions peuvent nécessiter le nettoyage ou le remplacement d'éléments de l'imprimante.

Si l'action corrective suggérée ne résout pas le problème, contactez un technicien de maintenance.

Résultat d'impression		Action corrective
Impression aux couleurs décaléesABC		Effectuez un réglage de la couleur à l'aide du panneau de commande de l'imprimante.Pour plus d'informations, reportez-vous à la section Enreg. couleur Normal (Enregistrement couleur [standard]) à la page 4-101.
Impression complètement vierge		Vérifiez les cartouches de toner.Ouvrez le capot supérieur (plateau supérieur) de l'imprimante et vérifie si les cartouches de toner sont correctement installées dans l'imprimante.Pour plus d'informations sur l'installation des cartouches de toner, reportez-vous à la section Remplacement de la cartouche de toner à la page 5-2.Vérifiez si le logiciel de l'application est utilisé correctement.
Impression d'une seule couleur		Vérifiez le chargeur principal.Ouvrez le capot de gauche et vérifie que le chargeur principal est correctement installé.
Vides ou pointsABC123		Nettoyez le LSU.Pour plus d'informations, reportez-vous à la section LSU (Paramètre du mode de nettoyage du LSU) à la page 4-112.
Résultat d'impression		Action corrective
Lignes verticales noires ou blanches		Vérifiez le niveau de toner sur le panneau de commande. Si le message Toner bientôt vide, s'affiche, installez un nouveau kit de toner. Pour remplaçer la cartouche de toner, reportez-vous à la section Remplacement de la cartouche de toner à la page 5-2.
		Nettoyez le LSU. Pour plus d'informations, reportez-vous à la section LSU (Paramètre du mode de nettoyage du LSU) à la page 4-112.
		Rafraîchissez le tambour. Effectuez les procédures suivantes sur le panneau de commande et essayez de nettoyer la surface du tambour à l'aide du système de nettoyage intégré de l'imprimante. 1 Dans le menu de sélection de mode, appuyez sur [△] ou [∇] pour sélectionner Réglage/Maint.. 2 Appuyez sur [OK]. L'écran du menu Réglage/Maint. s'affiche. 3 Appuyez sur [△] ou [∇] pour sélectionner Param. service. 4 Appuyez sur [OK]. L'écran du menu Param. service s'affiche. 5 Appuyez sur [△] ou [∇] pour sélectionner Tambour. 6 Appuyez sur [OK]. Un message de confirmation du nettoyage de tambour s'affiche. 7 Appuyez sur [Oui] ([Sélection de gauche]). Le nettoyage du tambour commence. Lorsque le nettoyage du tambour se termine, le menu Param. service s'affiche à nouveau.
Impression pâle ou floue		Rafraîchissez le tambour. Pour plus d'informations, reportez-vous à la section Tambour (Paramètre du mode tambour/rafraîchissement) à la page 4-112.
		Assurez-vous que le réglage du type de papier correspond au papier utilisé. Pour plus d'informations, reportez-vous à la section Param papier à la page 4-33.
		Effectuez un calibrage couleur en mettant l'imprimante hors tension, puis sous tension ou en utilisant le panneau de commande de l'imprimante. Pour plus d'informations, reportez-vous à la section Calibr. Couleur à la page 4-100.
		Essayez de régler les paramètres de contrôle de la couleur à l'aide du pilote de l'imprimante.
		Vérifiez le panneau de commande. Si le message Toner bientôt vide, s'affiche, installez un nouveau kit de toner. Pour remplacer le toner, reportez-vous à la section Remplacement de la cartouche de toner à la page 5-2.

Résultat d'impression	Action corrective
	Rafraîchissez le tambour. Effectuez les procédures suivantes sur le panneau de commande et essayez de nettoyer la surface du tambour à l'aide du système de nettoyage intégré de l'imprimante. 1 Dans le menu Param. impr., appuyez sur [△] ou [∇] pour Sélectionner Réglage/Maint.. 2 Appuyez sur [OK]. L'écran du menu Réglage/Maint. s'affiche. 3 Appuyez sur [△] ou [∇] pour Sélectionner Param. service. 4 Appuyez sur [OK]. L'écran du menu Param. service s'affiche. 5 Appuyez sur [△] ou [∇] pour Sélectionner Tambour. 6 Appuyez sur [OK]. Un message de confirmation du nettoyage de tambour s'affiche. 7 Appuyez sur [Oui] ([Sélection de gauche]). Le nettoyage du tambour commence. Lorsque le nettoyage du tambour se termine, le menu Param. service s'affiche à nouveau.
Fond gris ABC 123	Effectuez un calibrage couleur en mettant l'imprimante hors tension, puis sous tension ou en utilisant le panneau de commande de l'imprimante. Pour plus d'informations, reportez-vous à la section Calibr. Couleur à la page 4-100.
Saleté sur le bord supérieur ou le verso de la feuille de papier ABC 123	Vérifiez la chute de papier et la rampe. Ouvrez l'unité de transfert du papier et vérifiez le toner sur la rampe du papier. Nettoyez la rampe du papier à l'aide d'un chiffon doux et sec sans peluches. Pour plus d'informations, reportez-vous à la section Nettoyage de l'unité de transfert du papier à la page 5-9. Nettoyez le LSU. Pour plus d'informations, reportez-vous à la section LSU (Paramètre du mode de nettoyage du LSU) à la page 4-112.

Messages d'erreur

Le tableau suivant répertorie les messages d'erreur et d'entretien que vous pouvez traiter vous-même. Si le message Erreur machine. Appeler technicien s'affiche, mettez l'imprimante hors tension, débranchez le cordon d'alimentation et faites appel à un technicien de maintenance.

Si le message Erreur machine. Appeler technicien ou Erreur. Éteignez, puis rallumez l'appareil s'affiche, mettez l'imprimante hors tension, puis sous tension pour voir si l'imprimante se rétablit. Si l'imprimante ne se rétablit pas, mettez l'imprimante hors tension, débranchez le cordon d'alimentation et contactez un technicien de maintenance ou un centre d'entretien/agréé.

Certaines erreurs peuvent déclencher l'alarme sonore. Pour l'arrêter, appuyez sur [Annuler].

Erreur de compte. Appuyez sur [OK].

Aj. papier au bypass

Action corrective

Ce message s'affiche lorsque la fonction de comptabilité des travaux est activée et qu'une tentative de spécifier les paramètres de comptabilité des travaux ou d'enregistrer ou de supprimer un compte échoue. Pour rétablir l'état Prêt de l'imprimante, appuyez sur [OK].

Il n'y a plus de papier dans la source de papier indiquée. Effectuez l'approvisionnement en papier en fonction de la source de papier affichée (bacs à papier, bac MF ou chargeurs de papier optionnels). Ce message s'affiche en alternance avec des messages indiquant l'état de l'imprimante, comme Prêt à imprimer, Attendre SVP et Traitement.

Erreur machine. Appeler technicien.

Erreur machine. Appeler technicien.

F000

F## représente un code d'erreur de contrôle (#=0, 1, 2,...). Appelez un technicien de maintenance. L'imprimante ne fonctionne pas lorsque ce message est affiché.

Le contrôleur de l'imprimante et le panneau de commande ne peuvent pas échanger les données. Mettez l'imprimante hors tension et débranchez-la de la prise de courant. Contactez ensuite votre technicien de maintenance ou un centre d'entretien agréé. Consultez la page au dos de ce manuel pour obtenir les numéros de téléphone correspondants.

Erreur machine. Appeler technicien.

Représentée une erreur mécanique (#=0, 1, 2,...). appelez un technicien de maintenance. l'imprimante ne fonctionne pas lorsque ce message est affiché. le nombre total de pages imprimées est également indiqué, par exemple 0123456.

Message	Action corrective
Annulation...	Affché lorsque les données sont en cours de suppression.
Magasin # non chargé.	Le bac de papier correspondant n'est pas installé. Installez-la. Il peut s'agir de la cassette 1 (supérieure), 2, 3 ou 4 (inférieure).
Vérifier magasin#.	Ce message s'affiche lorsqu'une erreur de soulèvement de papier s'est produit dans le bac à papier source. Ouvrez le bac correspondant à la source de papier affichée (les bacs à papier ou les chargeurs de papier optionnels) et vérifie que le papier est bien chargé. Le message Appeler technicien est affché lorsque cette erreur se repête.
Vérifier le bac de récepération toner.	Ce message d'avertissement s'affiche dans les deux cas cités ci-dessous. Installez un nouveau bac de récepération de toner. Le bac de récepération de toner n'est pas installé. Le bac de récepération de toner est plein. Pour plus d'informations, reportez-vous à la section Remplacement de la cartouche de toner à la page 5-4.
Nettoyer l'imprimante	Nettoyez l'intérieur de l'imprimante. Reportez-vous à la section Nettoyage de l'imprimante à la page 5-9. Ce message s'affiche après le message Ajout de toner... Nettoyer l'imprimante, lors du remplacement de la cartouche de toner. Àpres avoir nettoyé l'intérieur de l'imprimante, appuyez sur [OK]; l'imprimante est alors prête.
Fermer capot avant.	Le capot avant de l'imprimante est ouvert. Fermez le capot avant.
Fermer capot gauche.	Le capot gauche de l'imprimante est ouvert. Refermez le capot gauche.
Fermer capot sup.	Le capot supérieur de l'imprimante est ouvert. Fermez-le.
Imposs. de retirer la mém pendant l'utilis.	Ce message s'affiche lorsque Retirer mémoire a été sélectionné pendant l'utilisation d'une mémoire USB. L'écran précédent s'affiche à nouveau pendant 1 ou 2 secondes.
Impr. rect. vers. imposs. sur ce papier	Vous avez tenté d'imprimer avec un format et un type de papier qui ne peuvent pas être utilisés pour l'impression recto verso. Appuyez sur [OK] pour imprimer sur une seule face du papier.
Erreur Éteignez, puis rallumez l'appareil. F#####	Mettez l'appareil hors tension puis à nouveau sous tension. Si ce message resté affché, mettez l'appareil hors tension et contactez un technicien de maintenance ou un centre d'entretien agréé.
Erreur Éteignez, puis rallumez l'appareil. F000	Le contrôleur de l'imprimante et le panneau de commande ne peuvent pas échanger les données. Mettez l'imprimante hors tension et débranchez-la de la prise de courant. Contactez ensuite votre technicien de maintenance ou un centre d'entretien agréé. Consultez la page au dos de ce manuel pour obtenir les numérios de téléphone correspondants.
Dépassement de restr. compta. travaux. Appuyez sur [OK].	Ce message s'affiche lorsque la fonction de comptabilité des travaux est activée, dans le cas d'une tentative de dépassement de la limite d'impression définie pour chaque compte. Pour rétablier l'objet Prêt de l'imprimante, appuyez sur [OK].Pour plus d'informations, reportez-vous à la section Compta. trav. (Paramètres de la comptabilité des travaux) à la page 4-89.
Formater disque dur.	Le disque dur installé dans l'imprimante n'est pas formaté et ne peut pas être lu ou écrit.
Formater carte mém.	La carte mémoire installée dans l'imprimante n'est pas formaté et ne peut pas être lue ou écrite. Pour formater une carte mémoire, suivez la procédure de la section Form. carte mém (Formatage de la carte mémoire) à la page 4-70.
Erreurs disque dur. Appuyez sur [OK].	Une erreur s'est produit au niveau du disque dur. Notez le code d'erreur indiqué à la place de ## et reportez-vous à la rubrique Codes d'erreur de stockage à la page 6-16. Pour ignoreer cette erreur, appuyez sur [OK].
Remplacer MK.	Remplacez le kit d'entretien affiché à l'écran. Le remplacement du kit d'entretien est requis toutes les 300 0000 images et nécessite l'intervention d'un professionnel. Contactez votre technicien de maintenance.
Travail non stocké. Appuyez sur [OK].	L'impression à l'aide de la Boîte des travaux a échoué en raison d'un manque d'espace disponible sur le disque dur ou sur le disque RAM ou parce que le disque RAM a été désactivé lors du démontage du disque dur. Pour imprimer un rapport d'erreur et rétablier l'objet Prêt de l'imprimante, appuyez sur [OK].
Limité par Compta travaux Appuyez sur [OK].	Ce message s'affiche lors d'une tentative d'impression lorsque la fonction de comptabilité des travaux est activée avec une restriction appliquée comme limite de travaux pour chaque compte de travaux.Pour rétablier l'objet Prêt de l'imprimante, appuyez sur [OK].Pour plus d'informations, reportez-vous à la section Compta. trav. (Paramètres de la comptabilité des travaux) à la page 4-89.

Erreur KPDL. Appuyez sur [OK].

Action corrective

Le traitement de l'imprimante est interrompu car l'erreur KPDL ## s'est produite. Pour imprimer un rapport d'erreur, affichez Rpt erreur KPDL depuis le système de menus et sélectionnez Activé. Appuyez sur [OK] pour reprendre l'impression. Vous pouvez abandonner l'impression en appuyant sur [Annuler]. Si le paramètre Correc. erreur auto est défini sur la valeur Activé, l'impression reprendra automatiquement après une période prédéfinie.

Ajoutez papier au magasin #

Le bac contenant le format et le type de papier requis pour le travail d'impression demandé est vide. Chargez du papier dans le bac indiqué à la place de#. Appuyez sur [OK] pour reprendre l'impression. Si vous souhaitez imprimer à partir d'une autre source de papier, appuyez sur ou sur pour afficher Alternative: et changer la source d'alimentation du papier. Une fois que vous avez modifié la source de papier et appuyé sur [MENU], Param papier s'affiche. En appuyant sur, vous pouvez afficher les paramètres du type de papier. Après avoir défini le type de papier, appuyez sur [OK] pour lancer l'impression.

Aj. papier au by-pass

Aucun bac contenant le type et le format de papier requis pour le travail d'impression demandé n'est installé. Chargez du papier dans le bac multifonction. Appuyez sur [OK] pour reprendre l'impression. (Ne chargez pas le bac MF avec un format de papier différent du format défini pour ce bac, au risque de provoquer un bourrage papier.) Si vous souhaitez imprimer à partir d'une autre source de papier, appuyez sur ou sur pour afficher Alternative: et changer la source d'alimentation du papier. Une fois que vous avez modifié la source de papier et appuyé sur [MENU], Param papier s'affiche. En appuyant sur, vous pouvez afficher les paramètres du type de papier. Après avoir défini le type de papier, appuyez sur [OK] pour lancer l'impression.

Sécurité faible

Ce message s'affiche lorsque Bas a été sélectionné dans le niveau de sécurité.

Mémoire pleine. Le travail d'impression ne peut être terminé.

La quantité totale de données reçues par l'imprimante dépasse la mémoire interne de l'imprimante. Augmentez la mémoire. Appuyez sur [OK] pour reprendre l'impression. Vous pouvez abandonner l'impression en appuyant sur [Annuler]. Si le paramètre Correc. erreur auto est défini sur la valeur Activé, l'impression reprendra automatiquement après une période prédéfinie.

Erreur carte mémoire. Appuyez sur [OK].

Une erreur s'est produite au niveau de la carte mémoire. Notez le code d'erreur indiqué à la place de ## et reportez-vous à la rubrique Erreurs de carte mémoire et de mémoire USB à la page 6-16. Pour rétablir l'état Prêt de l'imprimante, appuyez sur [OK].

Message	Action corrective
Pas de copies multi. Appuyez sur [OK].	Les copies multiples n'ont pas pu être imprimées car le disque RAM est désactivé ou le disque dur n'est pas installé. Essayez d'ajouter plus de mémoire ou d'installer un disque dur, puis de configurer les paramétres du disque RAM.
Déconnecter le cable d'alim. de la machine et le brancher sur le chargeur MF	Ce message s'affiche lorsque le chargeur de papier optionnel PF-510 n'est pas connecté à une source d'alimentation et que le paramètre de type de papier COUCHÉ (papier couché) est sélectionné. Connectez-le à une source d'alimentation via l'imprimante.
Consommable original installé.	Affiché lorsque le toner installé est un produit Kyocera Mita original.
Papier coincé dans # ##########	Un bourrage papier s'est produit. L'emplacement du bourrage papier est indiqué à la place de#. Pour plus d'informations, reportez-vous à la section Élimination des bourages papier à la page 6-18.
Chargement papier.	Le bac sélectionné est en cours de préparation.
Erreur chemin papier. Placez le magasin.	Il n'y a pas de cassette dans le chargeur ou celle-ci n'est pas insérée correctement. ÀpRES avoir inséré la cassette de nouveau, vous devriez pouvoir imprimer. Si au moins deux chargeurs optionnels sont installés et que le chargeur inférieur est sélectionné, le même message s'affiche si l'un des chargeurs ou la cassette de l'imprimante n'est pas installé correctement.
Cap. impr. dépassée.	Les données envoyées vers l'imprimante étaient trop complexes pour être imprimées sur une page. Appuyez sur [OK] pour reprendre l'impression.

Erreur disque RAM.

Appuyez sur [OK].

Remplacer le toner.

[C][M][Y][K]

Remplacer le toner.

[C][M][Y][K]

Nettoyer l'imprimante

Toner bientôt vide.

[C][M][Y][K]

Plateau supérieur plein de papier.

Retirer le papier.

Action corrective

Une erreur s'est produite au niveau du disque RAM. Notez le code d'erreur indiqué à la place de ## et reportez-vous à la rubrique Codes d'erreur de stockage à la page 6-16. Pour locker cette erreur, appuyez sur [OK].

Deux messages sont affichés en alternance. Il n'y a plus de toner dans la (les) cartouche(s). Remplacez-la à l'aide d'un nouveau kit de toner pour la couleur correspondante. L'imprimante ne fonctionne pas lorsque ce message est affiché.

Par exemple, si Remplacer le toner. [C][K] est affiché, remplacez les cartouches de toner cyan et noir.

Pour plus d'informations, reportez-vous à la section Remplacement de la cartouche de toner à la page 5-2.

Deux messages sont affichés en alternance. Le toner de la couleur affichée (C : Cyan, M : Magenta, Y : Jaune ou K : Noir) est bientôt vide. Assurez-vous qu'une cartouche de toner neuve soit disponible sans délambda.

Le bac supérieur est plein (environ 500 pages). Retirez toutes les pages imprimées du bac supérieur. Lorsque l'imprimante détecte que le bac supérieur est de nouveau vide, elle reprend l'impression.

Message	Action corrective
Consommable de marque inconnue installé.	Ce message s'affiche si les specifications régionales de la cartouche de toner installée ne correspondant pas à celle de l'imprimante.Installez la cartouche de toner spécifique.
	Affché lorsque le toner installé n'est pas un produit Kyocera Mita original.Installez un toner Kyocera Mita original.
Consommable de marque inconnue installé. PC [C] [M] [Y] [K]	Ce message s'affiche si les specifications régionales de la cartouche de toner installée ne correspondant pas à celle de l'imprimante.Installez la cartouche de toner spécifique.
	Affché lorsque le toner installé n'est pas un produit Kyocera Mita original.Installez un toner Kyocera Mita original.
Erreur mémoire USB.Appuyez sur [OK].	Une erreur s'est produit dans le périphérique de mémoire USB. Pour rétablier l'état Prêt de l'imprimante, appuyez sur [OK].Notez le code d'erreur indiqué à la place de ## et reportez-vous à la rubrique Codes d'erreur de stockage à la page 6-16. Pour ignorer cette erreur, appuyez sur [OK].
Alternative :2 A5 Normal3 A4 Étiquettes4 B4 Normal	Lorsque le bac ne contient pas de papier correspondant aux donnéesés d'impression (format et type de papier), ce message vous permet de spécifique un bac alternatif à utiliser à la place. Un numéro de source de papier est affché uniquement lorsque un chargeur de papier optionnel est installé. Pour imprimer à partir d'une source de papier différente, reportez-vous à la section Mode alim papier ( Sélection de la source d'alimentation du papier) à la page 4-46.
ID de compte incorr.Appuyez sur [OK].	Ce message s'affiche lorsque la fonction de comptabilité des travaux est activée et qu'aucun compte n'est défini pour un travail d'impression transmis ou si le compte spécifique n'est pas enregistré (le compte incorrect est défini).Pour rétablier l'état Prêt de l'imprimante, appuyez sur [OK].Pour plus d'informations, reportez-vous à la section Compta. trav. (Paramètres de la comptabilité des travaux) à la page 4-89.
Cette ID de compte est déjà enregistrée.	Affché lors d'une tentative d'enregistrer un compte dans le menu Comptabilité des travaux en saississant un code de compte existant.Pour plus d'informations, reportez-vous à la section Compta. trav. (Paramètres de la comptabilité des travaux) à la page 4-89.

ID incorrecte.

ID compte incorrect.

Mot de passe incorrect.

Action corrective

• L'ID ou le mot de passe saisis pour la fonction de comptabilité des travaux est incorrect. Vérifiez l'ID ou le mot de passe. Pour plus d'informations, reportez-vous à la section Compta. trav. (Paramètres de la comptabilité des travaux) à la page 4-89.
• L'ID utilisateur entré pour un travail privé ou stocké est incorrect. Vérifiez l'ID indiqué sur le pilote d'imprimante. Pour plus d'informations, reportez-vous à la section Boîte travaux à la page 4-20.

Le mot de passe ne correspond pas au mot de passe défini. Saisissez le mot de passe correct. Pour plus d'informations, reportez-vous à la section Compta. trav. (Paramètres de la comptabilité des travaux) à la page 4-89.

Erreurs de disque dur

Code	Signification
01	Erreur de format du disque dur. Si cette erreur persiste alors que l'imprimante a été mise hors tension puis sous tension, reformatez le disque dur.
02	Le système de disque n'est pas installé. Vérifiez de nouveau les conditions requises pour pouvoir utiliser le système et les périhériques.
04	Espace insuffisant sur le disque dur. Supprimez les fichiers et autres éléments inutiles afin de libérer de l'espace.
05	Le fichier indiqué n'existe pas sur le disque dur.
06	Mémoire non disponible sur le disque dur. Augmentez la mémoire disponible.
10	Le formatage est impossible, car des données hôte sont en cours de traitement sur le disque dur. Attendez que le disque dur soit prêt, puis reformatez-le.
97	Le nombre de travaux de code permanent pouvant être stockés a atteint la valeur limite et il est impossible d'en stocker davantage. Supprimez les travaux et autres éléments inutiles ou augmentez la limite.
98	Une page illisible a été détectée dans un travail (le travail est endommagé).
99	Le travail d'impression de l'ID indiqué n'existe pas sur le disque dur.

Erreurs de carte mémoire et de mémoire USB

Code	Signification
01	L'imprimante ne prend pas en charge la carte mémoire insérée ou la carte mémoire est défectueuse. Insérez la carte mémoire correcte. Pour plus d'informations, reportez-vous à la section Mémoire USB (s'élection mémoire USB).
02	La carte mémoire n'est pas installée. Vérifiez de nouveau les conditions requises pour pouvoir utiliser le système et la carte mémoire.
03	La carte mémoire est protégée en écriture. Vérifiez l'état de la carte mémoire.
04	Il n'y a pas suffisamment d'espace sur la carte mémoire. Supprimer les fichiers inutiles ou utiliser une nouvelle carte mémoire.
05	Le fjichier spécifique ne se trouve pas sur la carte mémoire ou sur la mémoire USB.
06	Il n'y a pas suffisamment de mémoire d'imprimante pour prendre en charge le système de carte mémoire. Augmentez la mémoire de l'imprimante.
50	La carte mémoire est protégée en écriture ou invalide. Vérifiez l'état de la carte mémoire.

Erreurs de disque RAM

Code	Signification
01	Erreur de format. Essayez demettre l'imprimante hors tension puis de nouveau sous tension.
02	RAM disque mode est Désactivé. Activez le mode de disque RAM depuis le panneau de commande.
04	Espace insuffisant sur le disque. Supprimez les fichiers inutiles.
05	Le fichier indiqué ne se trouve pas sur le disque.
06	La mémoire de l'imprimante est insuffisante pour prendre en charge le disque RAM. Augmentez la mémoire de l'imprimante.

Élimination des bourrages papier

Si un bourrage papier se produit dans l'unité de transfert du papier ou si aucune feuille n'est alimentée, le message Bourrage papier s'affiche ainsi que l'emplacement du bourrage. L'imprimante se met automatiquement hors ligne lorsque ce message apparait. Retirez le papier à l'origine du bourrage. Une fois le papier coincé retiré, l'imprimante reprend l'impression.

Emplacements de bourrage papier possibles

L'illustration ci-dessous décrit les circuits qu'emprunte le papier dans l'imprimante, y compris lorsque les bacs optionnels sont installés. Vous y trouverez les emplacements auxquels des bourrages papier risquent de se produire, ainsi qu'un tableau décrivant chacun des messages d'erreur. Les bourrages papier peuvent se produire à plusieurs endroits sur un même chemin.

Message de bourrage papier	Description	Page de référence
Papier coincé dans l'imprimante.	Bourrage papier à l'intérieur de l'imprimante du bac à papier ou du bac MF.	page 6-19 page 6-20 page 6-22
Papier coincé dans magasin#.	Du papier est coincé au niveau de la cassette # du chargeur optionnel.	page 6-22

Considérations générales relatives à l'élimination des bourrages papier

Rappelez-vous les considérations suivantes lorsque vous tentez d'éliminer un bourrage papier :

ATTENTION Lorsque vous tirez le papier, tirez-le doucement afin qu'il ne se déchire pas. Les morceaux de papier déchirés sont difficiles à enlever et peuvent être difficiles à repérer.

• Si des bourrages papier se produisent fréquemment, essayez d'utiliser un type de papier, de replacer le papier par du papier provenant d'une autre rame, d'aérer la pile avant de l'introduire dans l'imprimante ou de la retourner. Si les bourrages papier persistent malgré ces mesures, il est possible que le problème vienne de l'imprimante.
• Selon l'emplacement du bourrage papier, il arrive que les pages coincées soient réimprimées lorsque l'impression reprend.

Bourrage papier dans le bac

Du papier est coincé dans le bac.

1 Ouvrez tout d'abord le capot avant de l'imprimante et vérifiez l'absence de papier coincé dans l'unité de transfert du papier. Pour plus d'informations, reportez-vous à la section Bourrage papier dans l'imprimante à la page 6-20. 2 Sortez le bac à papier et retirez le papier coincé.

Bourrage papier dans le bac MF.

Du papier est coincé dans le bac multifonction. Retirez le papier coincé en suivant la procédure ci-dessous.

Ouvrez tout d'abord le capot avant de l'imprimante et vérifiez

l'absence de papier coincide dans l'unité de transfert du papier.

Pour plus d'informations, reportez-vous à la section Bourrage papier dans l'imprimante à la page 6-20.

2 Retirez le papier à l'origine du bourrage.

Bourrage de papier dans l'imprimante

Du papier est coincé dans le bac ou à l'intérieur de l'imprimante. Retirez le papier coincé en suivant la procédure ci-dessous.

ATTENTION L'unité de fusion qui se trouve à l'intérieur de

L'imprimante est chaude. Ne la touchez pas avec vos mains, vous risqueriez de vous brûler. Retirez attentivement le papier à l'origine du bourrage.

1 Appuyez sur le levier pour libérer le verrouillage.

2 Tirez le capot avant vers vous.

3 Si le papier est coincé à proximité du rouleau chauffant, comme indiqué en A, retirez le papier en le tirant vers le haut par le bord.

Si le papier est coincé à l'intérieur de l'unité de fusion, comme indiqué en B, ouvrez le capot de l'unité de fusion et retirez le papier en le tirant par les bords.

Si le papier est coincé à l'intérieur de l'unité recto-verse, comme indiqué en C, ouvrez le capot de l'unité recto-verse et retirez le papier en le tirant par le bord.

4. Fermez le capot avant.

Bourrage papier dans le bac 2 (jusqu'à 5)

Du papier est coincé dans le bac en option. Retirez le papier coincé en suivant la procédure ci-dessous.

Sortez le bac en option et retirez le papier coincé.

Ce chapitre énumère les détails des interfaces disponibles, décrit le matériel en option pouvant être installé sur l'imprimante et indique les specifications de l'imprimante.

Interface A-2

Interface USB A-2

Interface réseau A-3

Modules d'extension mémoire A-6

Description générale des options A-9

Spécifications A-12

Pour connaître la disponibilité des options, adressez-vous à votre technicien de maintenance.

Interface

Ce chapitre décrit les signaux utilisés par les interfaces USB et réseau de l'imprimante. Il indique également les affectations de broches, les fonctions des signaux, les délais de transmission, les caractéristiques des connecteurs et les niveaux de tension.

• Interface USB
• Interface réseau

Interface USB

L'imprimante prend en charge le port USB à haut débit. Les caractéristiques et les signaux de l'interface USB (Universal Serial Bus) sont indiqués ci-après.

Spécification de base

Conforme aux spécifications USB (bus série universel) révision 2.0.

Connecteurs

Imprimante : prise femelle de type B avec port en amont

Cable: prise mâle de type B

Cable

Utilisez un câble blindé conforme à la norme USB 2.0 (USB à haut débit) ne dépassant pas 5 mètres (16 pieds) de long.

Mode de transfert

Haut débit (480 Mbit/s au maximum)

Full-Speed (12 Mbit/s au maximum)

Contrôle de l'alimentation

Dispositif d'auto-alimentation

Signaux d'interface

Affectation des broches du connecteur USB

Broche	Signal	Description
1	Vbus	Alimentation (+5 V)
2	D-	Transmission des données
3	D+	Transmission des données
4	GND	Masse du signal
Shell	—	Blindage

Résolution automatique de l'adresse IP

Cette fonctionnalité est compatible avec le protocole DHCP/DHCPv6 et permet à l'imprimante de recevoir automatiquement les adresses IP à partir du serveur DHCP/DHCPv6.

Gestion avec les navigateurs web

Les pages HTTP sont incorporées dans l'interface afin de pouvoir utiliser un navigateur Web pour contrôler et modifier différents paramètres. Les paramètres peuvent être protégés par mot de passe.

Prise en charge de différents protocoles

Les protocoles SMTP, POP3, SSL, SNMP, IPv6 et NetBIOS over TCP/IP sont pris en charge pour une gestion plus simple de l'imprimante et pour plus de sécurité.

Prise en charge de l'ieee 802.1x

L'interface prend en charge l'authentification EAP-TLS et PEAP.

Prise en charge de l'ipv6

Prise en charge de l'IPv6, basée sur l'IPv4 avec certaines améliorations, comme un plus grand espace de gestion d'adresse, des fonctions de sécurité supplémentaires et une transmission de données basée sur les priorités.

Prise en charge de l'ipsec

Prise en charge de l'IPSec, le protocole de sécurité qui sert à l'authentification et au chiffrement dans la couche du réseau (couche IP).

Connecteur

10 Base-T/100 Base-TX

Systèmes d'exploitation

Windows 2000/XP/Vista/Server2003, MacOS 10. x

Protocoles réseau

• IPv6: HTTP, LPD, FTP, IPP, RawPort, ICMPv6, LLDT, SNTP, DHCPv6, SMTP, POP3, DNS, SNMPv1/v2c/v3, WSD
• IPv4: HTTP, HTTPS, LPD, FTP, IPP, RawPort, ICMP, DHCP, SMTP, POP3, SNMP, DNS, WINS, NetBIOS over TCP/IP, SNMPv1/v2c/v3, Apple Bonjour Compatible, IPPS, LLTD, WSD
• Etc. : IPX/SPX, NetWare (NDS/Bindery), AppleTalk, NetBEUI

Protocoles de sécurité

SSL/TLS (HTTPS, IPPS), SNMPv3, EAP-TLS, PEAP, AH, ESP

Environnement d'utilisation

de 10 à 35 °C (de 50 à 95 °F), humidité relative de 20 à 80 % (sans condensation)

Contre-mesures pour les interférences électromagnétiques

VCCI Coupe B, FCC Coupe B (U.S.), CE (Europe)

IMPORTANT : Lorsque les fonctions IPv6 sont utilisées, les périphériques utilisés sur le réseau (routeurs, PC, etc.) doivent prendre en charge l'IPv6.

Les options suivantes sont disponibles sur l'imprimante pour répondre à vos besoins. Pour connaître les instructions d'installation des différentes options, reportez-vous à la documentation qui accompagne ces dernières. Certaines options sont décrites dans les sections ci-après.

Modules d'extension mémoire

La carte contrôleur principale de l'imprimante possède un emplacement de mémoire où vous pouvez brancher des modules de mémoire en option (modules DIMM). Vous pouvez augmenter la mémoire de l'imprimante jusqu'à 1280 Mo en branchant les modules de mémoire en option.

Remarque : Un module de mémoire de 256 Mo est déjà installé en usine. Pour augmenter la mémoire à 1280 Mo, installez un module de mémoire de 1024 Mo.

Modules d'extension mémoire

Il existe différentes capacités de modules de mémoire : 128, 256, 512 ou 1024 Mo. La taille maximale de la mémoire peut atteindre 1024 Mo.

Précautions à prendre lors de la manipulation de la carte contrôleur principale de l'imprimante et des modules de mémoire

Pour protéger les composants électroniques, déchargez votre corps de toute électricité statique en touchant un objet métallique de grande taille avant de manipuler les modules de mémoire. Une autre solution consiste, dans la mesure du possible, à porter un bracelet antistatique lors de l'installation des modules de mémoire.

Pour éviter d'endommager les composants électroniques figurant sur la carte contrôleur principale ou les modules de mémoire, veillez à toujours les tenir par les côtés (reportez-vous ci-dessous).

Installation des modules de mémoire

IMPORTANT Retirez la mémoire USB qui se trouve dans l'emplacement de mémoire USB de l'imprimante.

1 Mettez l'imprimante hors tension et débranchez le cordon d'alimentation. 2 Dévissez les deux vis au dos de la carte contrôleur principale.

3 Sortez soigneusement la carte contrôleur principale.

4 Retirez le module de mémoire de son emballage. Alignez les encoches du module de mémoire sur les clés correspondantes de l'emplacement mémoire, puis enchievez le module de mémoire dans ce dernier jusqu'à ce qu'il s'enclenche.

ATTENTION Ne branchez pas le module de mémoire à l'envers.

5 Enforcez le module de mémoire pour le fixer. 6 Après avoir installé les modules de mémoire, réinstallé la carte contrôleur principale et fixez-la avec les vis.

Retrait d'un module de mémoire

Pour retirer un module de mémoire, retirez la carte contrôleur principale, puis écartez avec précaution les deux brides de fixation. Il vous suffit ensuite d'extraire le module de mémoire de son emplacement.

Vérification de l'extension de mémoire

Après l'installation de l'extension de mémoire, utilisez la méthode suivante pour vérifier si elle est bien installée.

Imprimer.
Étes-vous sûr ?
→Page d'étéat
[ Oui ] [ Non ]

1 Dans le menu Imprimer rapport, appuyez sur ou pour sélectionner Page d'état. 2 Appuyez sur [OK]. Un message de confirmation s'affiche. 3 Appuyez sur [Oui] ([Sélection de gauche]). Accepté. s'affiche et l'imprimante imprime une page d'objet.

Vérifiez la quantité de mémoire avec la page d'état imprimée. Si l'ajout de la mémoire a été effectué correctement, la quantité totale de mémoire aura augmenté (la quantité de mémoire au départ de l'usine est de 256 Mo).

Carte mémoire

L'imprimante est équipée d'un emplacement pour une carte mémoire ayant une capacité maximum de 4 Go. Une carte mémoire est utile pour le stockage des polices, des macros et des filigranes.

Lecture de la carte mémoire

Une fois introduite dans l'emplacement de l'imprimante, le contenu de la carte mémoire peut être lu à partir du panneau de commande ou automatiquement lorsque vous mettez sous tension ou lorsque vous réinitialisez l'imprimante. Pour lire manuellement les données de la carte mémoire, reportez-vous à la section Form. carte mém (Formatage de la carte mémoire) à la page 4-70.

Formatage de la carte mémoire

Pour utiliser une carte mémoire inutilisée, vous devez d'abord utiliser l'imprimante pour formater la carte mémoire.

1 Mettez l'imprimante hors tension, retirez le cordon d'alimentation, puis retirez l'unité contrôleur principale. Pour savoir comment retirer l'unité contrôleur principale, reportez-vous à la section sur l'introduction du module de mémoire. 2 Insérez la carte mémoire dans le logement pour carte mémoire.

Chargeur de papier PF-500, PF-510

Les chargeurs de papier en option PF-500 (pour papier normal) et PF-510 (pour supports multiples) contiennent chacun environ 500 feuilles de papier. Il est possible d'ajouter jusqu'à 4 chargeurs optionnels au bas de l'imprimante pour permettre une alimentation continue jusqu'à 2 500 feuilles de papier en combinaison avec le bac de l'imprimante.

IMPORTANT : Lorsque vous utilisez le chargeur de papier, placez les papiers et les enveloppes avec la face à imprimer vers le haut.

Les papiers qui peuvent être utilisés dans les bacs fournis avec les chargeurs de papier sont les suivants :

PF-500

Format de papier : Enveloppe Monarch, Enveloppe #10, Enveloppe #9, Enveloppe #6, Enveloppe DL, Enveloppe C5, A5, B5, ISO B5, A4, Executive, Letter, Legal, OufukuHagaki, Oficio II, Statement, Folio, Youkei 2, Youkei 4, 16K et Autre (92 x 165 mm à 216 x 356 mm)

Type de papier: Normal, Préimprimé, Relié, Recyclé, Rugueux, Entête, Couleur, Perforé, Haute qualité et Perso 1 (jusqu'à 8)

Format de papier : Enveloppe Monarch, Enveloppe #10, Enveloppe #9, Enveloppe #6, Enveloppe DL, Enveloppe C5, A5, B5, ISO B5, A4, Executive, Letter, Legal, OufukuHagaki, Oficio II, Statement, Folio, Youkei 2, Youkei 4, 16K et Autre (92 x 162 mm à 216 x 356 mm)

Type de papier: Normal, Préimprimé, Étiquettes, Relié, Recyclé, Rugueux, En-tête, Couleur, Perforé, Carte, Enveloppe, Couché, Épais, Haute qualité et Perso 1 (jusqu'à 8)

IMPORTANT : Veuillez vous assurer que la machine est stable en plaçant les chargeurs de papier sur un bureau ou une base solide.

Base (CA-500)

Si vous raccordez le chargeur de papier PF-500 ou PF-510 à l'imprimante et que vous l'installez sur le sol, vous pouvez utiliser une base pour conserver la stabilité de la machine.

Pour plus d'informations sur l'installation de la base, reportez-vous au manuel fourni avec la base.

IMPORTANT Faites attention à ne pas marcher sur les pieds de la base.

Disque dur (HD-5A)

Insérez le disque dur dans l'emplacement pour carte d'interface optionnelle. Si un disque dur est installé dans l'imprimante, les données reçues peuvent être converties en mode point (bitmap) et enregistrées sur ce disque dur. Il est possible d'imprimer plusieurs copies à grande vitesse à l'aide de la fonction de tri électrique. Vous pouvez également utiliser les fonctions Boîte de travail. Pour plus d'informations, reportez-vous à la section Boîte travaux à la page 4-20.

Interface réseau supplémentaire

Le système peut prendre en charge plusieurs environnements réseau.

Pour plus de renseignements, consultez votre revendeur.

Si le disque dur en option est déjà installé, l'interface réseau supplémentaire n'est pas disponible.

Mémoire USB

Une mémoire USB est un type de mémoire flash simple portative qui se branche dans l'emplacement pour mémoire USB. Les fichiers stockés dans la mémoire USB peuvent être imprimés en branchant la mémoire USB sur l'imprimante et en spécifiant les noms de fichier désirés à partir du panneau de commande.

Le panneau de commande affiche les noms des fichiers PDF, TIFF, JPEG et XPS.

Il est possible d'imprimer jusqu'à 100 fichiers à partir de la mémoire USB. Les fichiers à imprimer peuvent avoir des noms composés au maximum de 99 caractères alphanumériques d'un seul octet. Toutefois, le message n'affiche que 12 caractères et les fichiers avec plus de 13 caractères ne peuvent pas être identifiés sur l'affichage du message.

Les caractères à deux octets inclus dans un nom de fichier apparaissent comme texte corrompu dans la liste des messages. Aussi, lorsque le fichier est imprimé, un message d'erreur s'affiche et l'impression échoue.

Pour plus d'informations sur l'impression des fichiers PDF stockés dans la mémoire USB, reportez-vous à la section Mémoire USB (sélection mémoire USB) à la page 4-17.

Pour plus d'informations sur les périphériques de mémoire USB pris en charge, contactez notre technicien.

Remarque : Les spécifications ci-dessous peuvent être modifiées sans préavis.

Éléments		Description
Méthode d'impression		Impression electrophotographique à quatre couleurs (CMYK) utilisant un système de tambour (4) en tandem
Vitesses d'impression		A4,B5,A5:35 ppmLetter:37 ppmLegal:30 ppm
Vitesse d'impression recto-verse		A4,B5,A5,Letter:35 ppmLegal:30 ppm
Résolution		600 dpi
Temps de sortie de la première impression		N/B:8 secondes maximum / Couleur:9 secondes maximum(Veille:54 secondes maximum)
Temps de préchauffage (23°C, 60% HR)	Sous tension	60 secondes maximum
	Veuille (moins de 3 heures)	45 secondes maximum
Contrôleur		PowerPC750FL(733MHz)
Mémoire	Standard	256 Mo
	Maximum	1280 Mo
Systèmes d'exploitation		Microsoft Windows 2000/XP/Vista, Windows Server 2003Apple Macintosh OS X
Interface	Standard	USB:USB Hi-SpeedRésseau:10 BASE-T/100 BASE-TXEmplacement KUIO-LV
	Option	Disque dur
Logement carte mémoire		1 (Compact Flash, 4 Go maximum)
Service mensuel	Moyenne	5 000 pages
	Maximum	150 000 pages
Formats de papier	Bac	A4, B5, A5, Folio, 8 1/2 × 14"(Legal), 8 1/2 × 11"(Letter), Oficio II, Statement, Executive, ISO B5, A6, Enveloppe C5, 16K et Personnalisé
	Bac(chargeur de papier en option PF-500/ PF-510)	Enveloppe Monarch, Enveloppe #10, Enveloppe #9, Enveloppe #6, Enveloppe DL, Enveloppe C5, A5, B5, ISO B5, A4, Executive, Letter, Legal, OufukuHagaki, Oficio II, Statement, Folio, Youkei 2, Youkei 4, 16K et Personnalisé
	Bac MF	A4, B5, A5, Folio, 8 1/2 × 14"(Legal), 8 1/2 × 11"(Letter), Oficio II, Statement, Executive, A6, B6, ISO B5, Env. Monarch, Enveloppe #10, Enveloppe #9, Enveloppe #6, Enveloppe DL, Enveloppe C5, 16K, Hagaki, OufukuHagaki, Youkei 2, Youkei 4 et Personnalisé
Élément		Description
Types de papier†	Bac (Chargeur de papier en option PF-500)	Normal, Préimprimé, Relié, Recyclé, Rugueux, En-tête, Couleur, Perforé, Haute qualité et Perso 1 (jusqu'à 8)
	Bac (Chargeur de papier en option PF-510)	Normal, Préimprimé, Étiquettes, Relié, Recyclé, Rugueux, En-tête, Couleur, Perforé, Enveloppe, Carte, Couché, Épais, Haute qualité et Perso 1 (jusqu'à 8)
	Bac MF	Normal, Transparent, Préimprimé, Étiquettes, Relié, Recyclé, Vélin, Rugueux, En-tête, Couleur, Perforé, Enveloppe, Carte, Couché, Épais, Haute qualité et Perso 1 (jusqu'à 8).
Capacité de la source d'alimentation papier	Bac	500 feuilles (80 g/m2)
	Bac MF	150 feuilles (80 g/m2)
Marge		4 mm (gauche, droite haut et bas)
Capacité du bac de sortie	Plateau supérieur	500 feuilles (80 g/m2)
Environnement d'utilisation	Température	de 10 à 32,5 °C (de 50 à 90,5 °F)
	Humidité relative	15 à 80 %
	Altitude	2 000 m (6 562 pieds) maximum
	Éclairage	1 500 lux maximum
Source d'alimentation		120 V, 60 Hz, max. 9,2 A (U.S.A./Canada) 220-240 V, 50 Hz/60 Hz, max. 4,7 A (pays européens) Fluctuation de tension max. autorisée : ±10 % Fluctuation de fréquence max. autorisée : ±2 %
Consommation électrique	Maximum	1 231 W maximum
	Durant l'impression	477 W
	En veille	79 W
	En mode veille	7 W
	Hors tension	0 W
Bruit de fonctionnemen t††	Durant l'impression	LpA = 55 dB (A)
	En veille	LpA = 36 dB (A)
	En mode veille	trop faisible pour être mesuré
Dimensions (L × P × H)		345 × 518 × 510 mm 13-5/8 × 18-1/2 × 20-1/10"
Poids		Env. 37 kg (82 lbs)

1. Lors de l'utilisation de Perso 1 (jusqu'à 8), utilisez le bac MF pour les formats de papier inférieurs à 105 × 148 mm (4 1/8 × 5 13/16 pouces). Le bac MF peut être utilisé avec des formats de papier supérieurs à 70 × 138 mm (2 3/4 × 5 7/16 pouces). 2. Niveau de pression sonore à la position de proximité [avant] conforme à EN ISO 7779.

Adresse IP (internet protocol)

L'adresse IP est un numéro unique représentant un ordinateur spécifique sur un réseau. Le format de l'adresse IP est 4 numéro séparés par des points, 192.168.110.171, par exemple. Chaque numéro doit être un nombre décimal compris entre 0 et 255.

AppleTalk permit le partage des fichiers et des imprimantes et l'utilisation de logiciels d'application placés sur un autre ordinateur du même réseau AppleTalk.

Bac MF

Le bac MF est utilisé à la place du bac lors de l'impression sur enveloppes, cartes postales, transparents et étiquettes.

Délai de temporisation de l'alimentation papier

Lorsque les données sont envoyées vers une imprimante, des pauses peuvent se produire. L'imprimante attend alors les données suivantes sans effectuer de saut de page. La temporisation de l'alimentation papier est une fonction qui attend uniquement un délai prédéfini avant d'exécuter un saut de page automatique. Lorsque le délai d'attente a commencé, une fois le délai désigné dépassé, l'imprimante traite automatiquement les données en cours de réception et les imprime. Si l'imprimante n'a reçu aucune donnée pour la première page, elle termine le traitement du travail sans sorting de papier.

Protocole qui configure automatiquement l'adresse IP, le masque de sous-réseau et l'adresse de la passerelle sur un réseau TCP/IP. L'utilisation de DHCP permet d'alléger les tâches administratives réseau, particulièrement dans les environnements réseau comptant un grand nombre d'ordinateurs client et où il n'est pas nécessaire d'attribuer une adresse IP distincte à chaque client, y compris les imprimantes.

Mode d'impression qui réduit la consommation de toner. Les pages imprimées en mode d'impression économique sont plus claires qu'en mode normal.

Émulation

Fait référence à l'émulation d'imprimantes d'autres fabricants. L'imprimante peut émuler le fonctionnement des imprimantes suivantes : PCL6 et KPDL.

KPDL est l'implémentation par Kyocera du langage de description de page PostScript niveau 3.

Masque de sous-réseau

Valeur numérique de 32 bits qui définit quels bits de l'adresse IP indiquent l'adresse réseau et quels bits indiquent l'adresse de l'hôte.

Mémoire supplémentaire

Une mémoire supplémentaire (en option) permet d'augmenter la capacité de la mémoire de l'appareil. Pour connaître les modules de mémoire DIMM qu'il est possible d'utiliser dans cette machine, adressez-vous à votre technicien de maintenance.

Mode veille

Ce mode permet d'économiser l'énergie. Il est activé lorsque la machine n'est pas utilisée pendant la période de temps prédéfinie. Dans ce mode, l'alimentation est réduite au minimum. Ce paramètre peut être modifié.

Version améliorée du protocole NetBIOS, il permet d'utiliser plus de fonctions avancées sur des réseaux de petite taille que d'autres protocoles tels que TCP/IP, etc.

Page d'état

Répertorie les paramètres en cours de la machine : mémoire, nombre total d'impressions, paramètres de source papier, etc. Cette page peut être imprimée depuis le panneau de commande. Elle est parfois appelée page d'état.

Passerelle par défaut

Indique le périphérique, ordinateur ou routeur, qui sert d'entrée/sortie (passerelle) pour l'accès aux ordinateurs placés en dehors du réseau utilisé. Si aucune passerelle n'est spécifiée pour une adresse IP de destination, les données sont envoyées à l'hôte désigné comme passerelle par défaut.

Pilote d'imprimante

Le pilote d'imprimante permet d'imprimer des données créées à l'aide d'une application logicielle. Le pilote d'imprimante est fourni sur le CD-ROM qui accompagne l'imprimante. Il doit être installé sur l'ordinateur connecté à l'imprimante.

Polices contour

Avec les polices contour, les contours des caractères sont représentés par des expressions numériques et les polices peuvent être agrandies ou réduites de différentes manières en modifiant les valeurs numériques de ces expressions. L'impression reste claire même si vous agrandissez les polices, les caractères étant définis avec des contours représentés par des expressions numériques. Vous pouvez indiquer le format des polices de caractères par incréments de 0,25 points en allant jusqu'à 999,75 points.

Langage de description de page développé par Adobe Systems, Inc. Il permet d'utiliser des fonctions de police flexibles et des graphiques très avancés, pour une meilleure qualité d'impression.

PPM (impressions par minute)

Indique le nombre d'impressions effectuées en une minute.

Ppp (points par pouce)

Unité de résolution exprimée en nombre de points imprimés par pouce (25,4 mm).

Tcp/ip (transmission control protocol/internet protocol)

Suite de protocoles conçus pour définir la façon dont les ordinateurs et autres périphériques communiquent entre eux sur un réseau.

USB (universal serial bus)

Norme d'interface pour les interfaces série à vitesse faible à moyenne. Cette imprimante prend en charge la norme USB à haut débit. Le taux de transfert maximal est 480 Mbit/s et la longueur maximale du câble est 5 mètres (16 pieds).

A4 etendu 4-54

Administration. 4-97

Ajustement XPS à la page 4-54

Annexe A-1

Annulation d'un travail d'impression 4-6

Bac à papier 1-2

Chargement du papier 3-15

Format du papier. 4-35

Incident papier 6-19

Sélection papier 4-45

Type de papier 4-39

Bac de récapération de toner 1-2

Remplacement 5-7

Bac MF (multifonction) 1-2

Chargement du papier. 3-17

Format du papier. 4-33

Incident papier 6-19

Sélection papier 4-45

Chargeur de papier. A-9

Chargement du papier. 3-15

Format du papier. 4-35

Incident papier 6-22

Source d'alimentation papier 4-45

Type de papier 4-39

Compteur 4-31

Connecteur du cordon d'alimentation 1-3

Couv. arrêt 1-3

Dépannage 6-1

Disque dur A-10

Formatage 4-69

Disque RAM 4-67

Écran 1-4, 4-3

Informations d'état 4-4

Langue 4-63

Éléments de l'appareil 1-1

Emulation

Page d'état. 4-14

Rapport erreur 4-49

Entretien 4-100,5-1

Calibrage Couleur 4-100

Enregistrement couleur 4-101, 4-105

Redémarrer 4-109

Étiquettes 3-10

Structure et caractéristiques 3-10

Format de papier personnalisé 4-36

Format du papier 4-38

Grammage du papier 4-42

Impression recto verso 4-43

Format TIFF/JPEG 4-55

Gestion erreur 4-71

Impression

Compteur. 4-31

Copies 4-53

logiciel d'application 2-11

Orientation 4-53

Impression à partir d'un logiciel d'application. 2-11

Impression recto verso

Autorisée avec papier personnalisé. 4-43

Informations de sécurité

Étiquettes d'avertissement xii

Précautions d'installation xvi

Précautions d'utilisation xix

Interrupteur d'alimentation 1-2

Journal des travaux 4-29

Kits de toner. 5-3

Langue 4-63

Luminosité de l'écran 4-70

Mémoire

Installation A-7 Mémoire d'extension. A-6 Page d'état. 4-14 Retrait A-7

Vérification de l'extension de mémoire. A-8

Mémoire USB. A-11

Impression 4-17 Logement. 1-3 Retrait 4-19

Menu de sélection de mode 4-10

Messages d'erreur 6-7

Carte mémoire 6-16 Disque dur 6-16 Disque RAM 6-16 Mémoire USB 6-16

Mise à la terre de l'imprimante xviii Mode d'alimentation du papier 4-46 Mode couleur 4-51 Molette de format de papier 4-36

Nettoyage. 5-9

Unité de transfert du papier. 5-9

Opérations d'impression 2-1

Page d'état. 4-13

Table des matières 4-13

Panneau de commande 1-2, 1-4

Papier

Autres propriétés 3-7 Caractéristique 3-5 Cartes postales 3-11

Chargement de papier dans le bac 3-15 Chargement du papier 3-15 Chargement du papier dans le bac MF 3-17 Disponibilité du papier 3-2 Enveloppes 3-11, 3-13 Épaisseur du papier 4-41, 4-42 Étiquettes 3-10, 3-13 Formats de papier 3-4, 4-33, 4-35, 4-36 Formats de papier minimal et maximal 3-3 Papier couché 3-12, 3-13 Papier couleur 3-12 Papier épais. 3-12, 3-13 Papier préimprimé 3-12 Papier recyclé 3-12 Papier special. 3-7 Recommendation 3-4

Recommandations générales. 3-2 Réinitialise les réglages personnalisés 4-44 Transparent. 3-9 Type de support 4-34, 4-39, 4-40

Papier couleur 3-12 Papier épais 3-12 Papier préimprimé. 3-12 Papier recyclé 3-7, 3-12 Paramètres page 4-52 Paramètres de la comptabilité des travaux 4-88 Paramètres du temporisateur 4-72 Paramètres magasin (1 à 5)

Format du papier 4-35 Grammage du papier 4-40 Type de papier 4-39

Paramètres réseau 2-2, 4-56

Programme Energy Star XV

Qualité d'impression 4-51

Problèmes 6-4

Remplacement de la cartouche de toner 5-2

Fréquence. 5-2 Remplacement 5-3

Rétention des travaux

Copie rapide 4-21 Fonction 4-20 Impression privée 4-26 Vérification avant impression 4-24

Safety Information

Avertissements xii Précautions d'installation. xvi

Blocage de l'interface. 4-86 Réseau 4-79

Sécurité 4-78 Sonnerie 4-64 Spécifications A-12

Touche

Touches fléchées 1-4, 4-6 Touche [Annuler] 1-4, 4-6 Touche [Back] 1-4, 4-7 Touche [MENU]. 1-4, 4-6 Touche [OK] 1-4, 4-7 Touche [Sélection de droite]. 1-4, 4-7 Touche [Sélection de gauche] 1-4, 4-7

Transparents. 3-9

Unité de transfert du papier. 1-3

Incident papier. 6-20 Nettoyage 5-9

Voyant

Attention 1-4, 4-5

Data 1-4, 4-5

Prét 1-4

Prêt (Pret) 4-5

Nous recommandons d'utiliser les fournitures de notre marque.

Nous ne sommes pas responsables des dommages causés par l'utilisation de fournitures de tiers dans cette machine.
