Type de produit	Imprimante couleur laser
Modèle	FS-C5350DN
Dimensions (L x P x H)	345 x 518 x 480 mm
Poids	Environ 29,5 kg
Alimentation	220-240 V, 50/60 Hz, 4.7 A max
Consommation électrique (max)	1107 W
Consommation électrique (impression)	516 W
Consommation électrique (veille)	74 W
Consommation électrique (mode veille)	8 W
Fonctions principales	Impression recto-verso automatique, réseau 10/100 Base-TX, USB Hi-Speed, écran LCD, panneau de commande
Vitesse d'impression (A4, bac)	Jusqu'à 30 ppm (noir et couleur)
Résolution	600 dpi
Capacité papier (bac standard)	500 feuilles (80 g/m²)
Capacité bac multifonction	150 feuilles (80 g/m²)
Capacité bac de sortie	250 feuilles (80 g/m²)
Grammage papier pris en charge	Bac : 60-120 g/m², bac MF : 60-220 g/m²
Entretien et nettoyage	Remplacement cartouche de toner et bac de récupération, nettoyage de l'unité de transfert du papier
Sécurité	Sécurité laser classe 3B, mise à la terre obligatoire, conforme aux normes EN55022 Classe B, EN60950-1
Pièces détachées et réparabilité	Cartouches toner (noir, cyan, magenta, jaune), bac de récupération, options : mémoire DIMM, disque dur, chargeur papier PF-500/PF-510
Informations générales	Marque : KYOCERA, modèle : FS-C5350DN, catégorie : imprimante couleur laser, notice en français disponible en PDF

FOIRE AUX QUESTIONS - FS-C5350DN KYOCERA

Comment remplacer la cartouche de toner ?

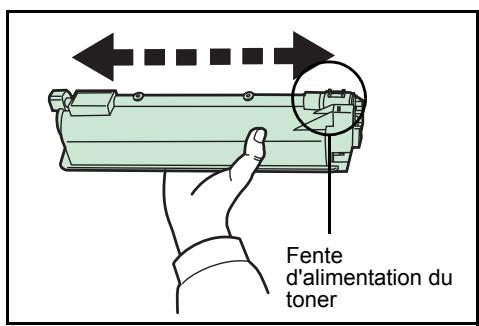

Ouvrez le capot supérieur, retirez la cartouche usagée, agitez la nouvelle 5-6 fois, insérez-la et fermez le capot. Remplacez aussi le bac de récupération de toner. Consultez la section Remplacement de la cartouche de toner à la page 4-2 de la notice.

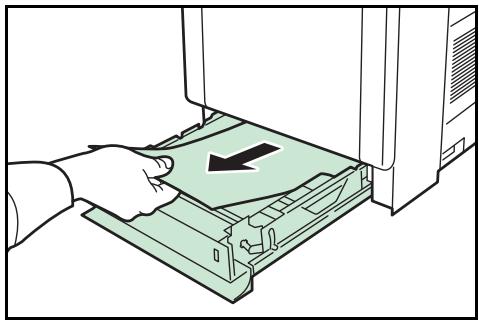

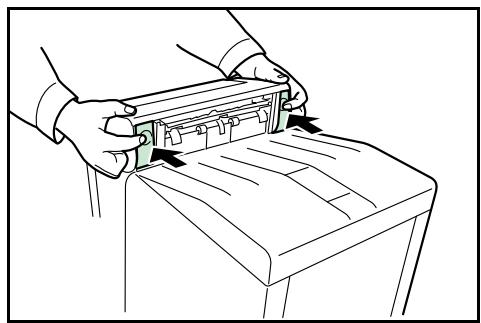

Que faire en cas de bourrage papier ?

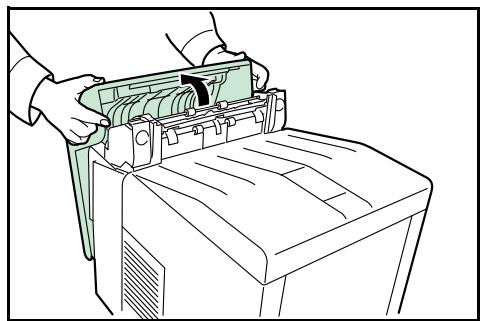

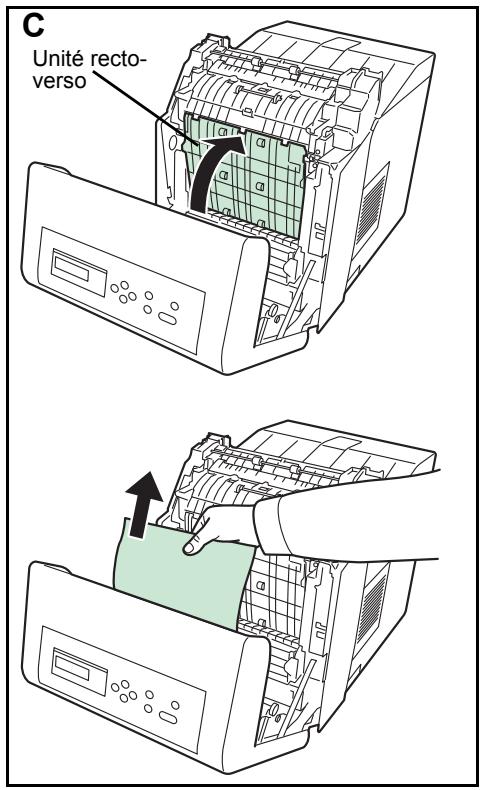

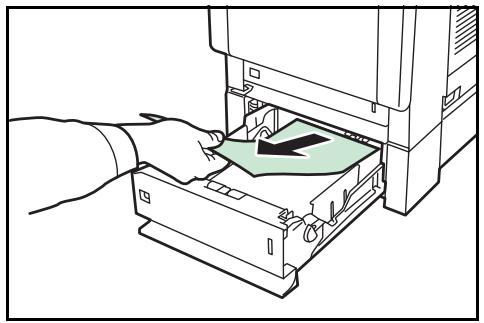

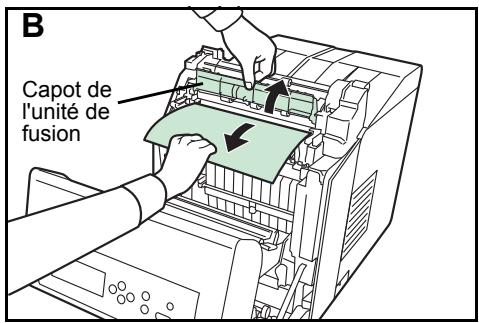

Localisez le bourrage (bac, bac MF, capot arrière ou unité recto-verso). Retirez le papier délicatement en suivant les flèches. Consultez la section Élimination des incidents papier à la page 5-13 de la notice pour plus de détails.

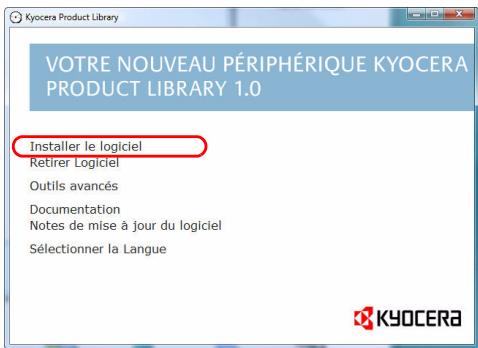

Comment installer le pilote d'imprimante sous Windows ?

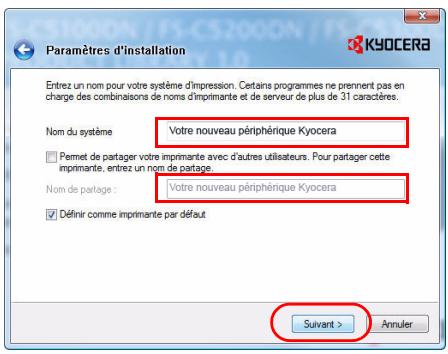

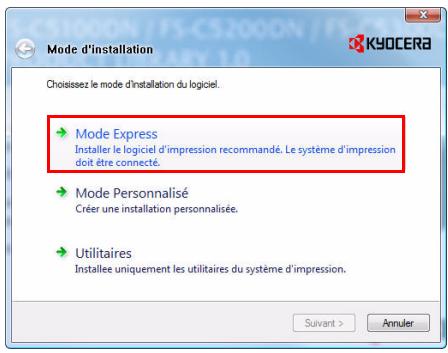

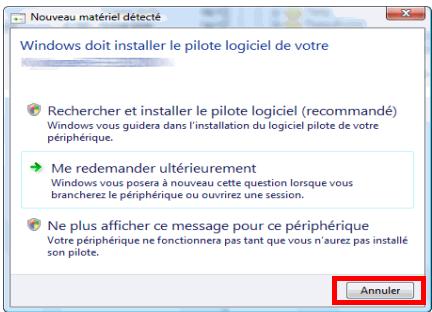

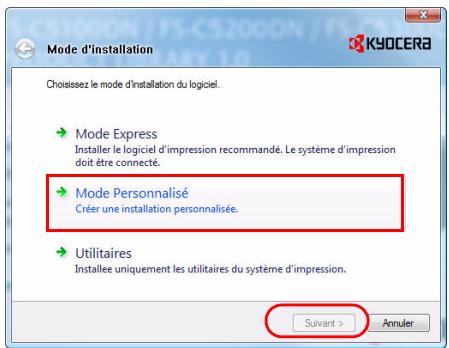

Insérez le CD-ROM fourni, lancez Setup.exe. En mode Express, l'installateur détecte l'imprimante. Suivez les instructions. Pour les connexions réseau, vous pouvez spécifier le port. Consultez la section Installation du pilote de l'imprimante à la page 3-11.

Comment configurer l'adresse IP de l'imprimante ?

Depuis le panneau de commande, appuyez sur MENU, naviguez jusqu'à Réseau > TCP/IP, réglez DHCP sur Actif ou saisissez l'adresse IP, le masque et la passerelle. Validez avec OK. Consultez la section Paramètres TCP/IP à la page 6-51.

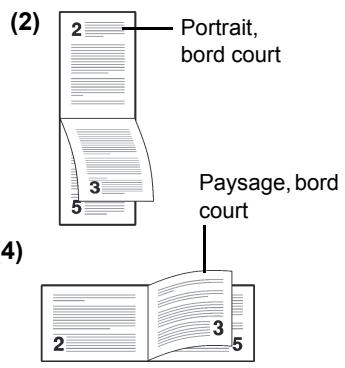

Comment imprimer en recto-verso automatique ?

Dans les paramètres d'impression du pilote, sélectionnez Recto-verso ou Impression recto-verso. Vous pouvez choisir la reliure (bord long ou court). Consultez la section Impression recto-verso à la page 6-44.

Quels types de papier sont compatibles ?

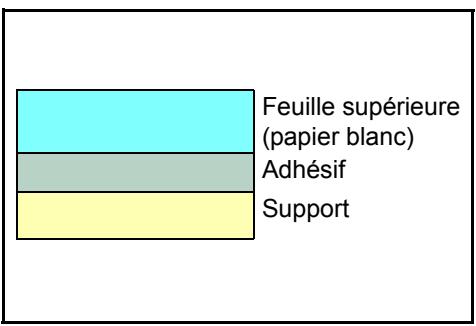

L'imprimante accepte le papier normal, les transparents, les étiquettes, les enveloppes, le papier couché, les cartes postales, et les papiers recyclés. Utilisez le bac MF pour les supports spéciaux. Consultez le tableau des types de papier à la page 2-14.

Comment réduire la consommation d'énergie ?

L'imprimante passe automatiquement en mode veille après inactivité (délai réglable). Vous pouvez activer le mode EcoPrint pour réduire la consommation de toner. Consultez la section Économie d'énergie à la page 6-48.

Que faire si la qualité d'impression est mauvaise ?

Vérifiez le niveau de toner, effectuez un Calibrage couleur depuis le panneau de commande (Ajuster/Maintenance > Calibrage Couleur). Nettoyez l'unité de transfert du papier. Consultez la section Problèmes de qualité d'impression à la page 5-4.

Comment imprimer depuis une clé USB ?

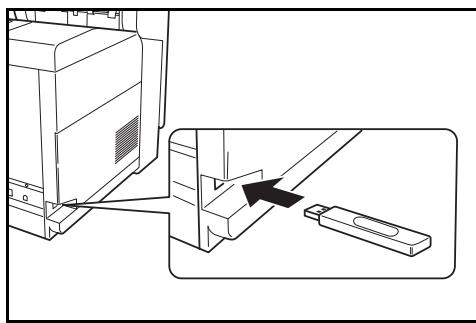

Branchez la clé USB dans le logement à l'arrière. Depuis le panneau de commande, appuyez sur MENU, allez dans Mémoire USB, sélectionnez le fichier (PDF, TIFF, JPEG, XPS) et appuyez sur OK. Consultez la section Mémoire USB à la page 6-18.

Où trouver le numéro de série ou les informations de maintenance ?

Le numéro de série figure sur une étiquette au dos de l'imprimante. Vous pouvez imprimer une page de configuration depuis le panneau de commande (MENU > Ajuster/Maintenance > Service > Impression Config réseau). Consultez la section Impression d'une page de configuration à la page 6-12.

MODE D'EMPLOI FS-C5350DN KYOCERA

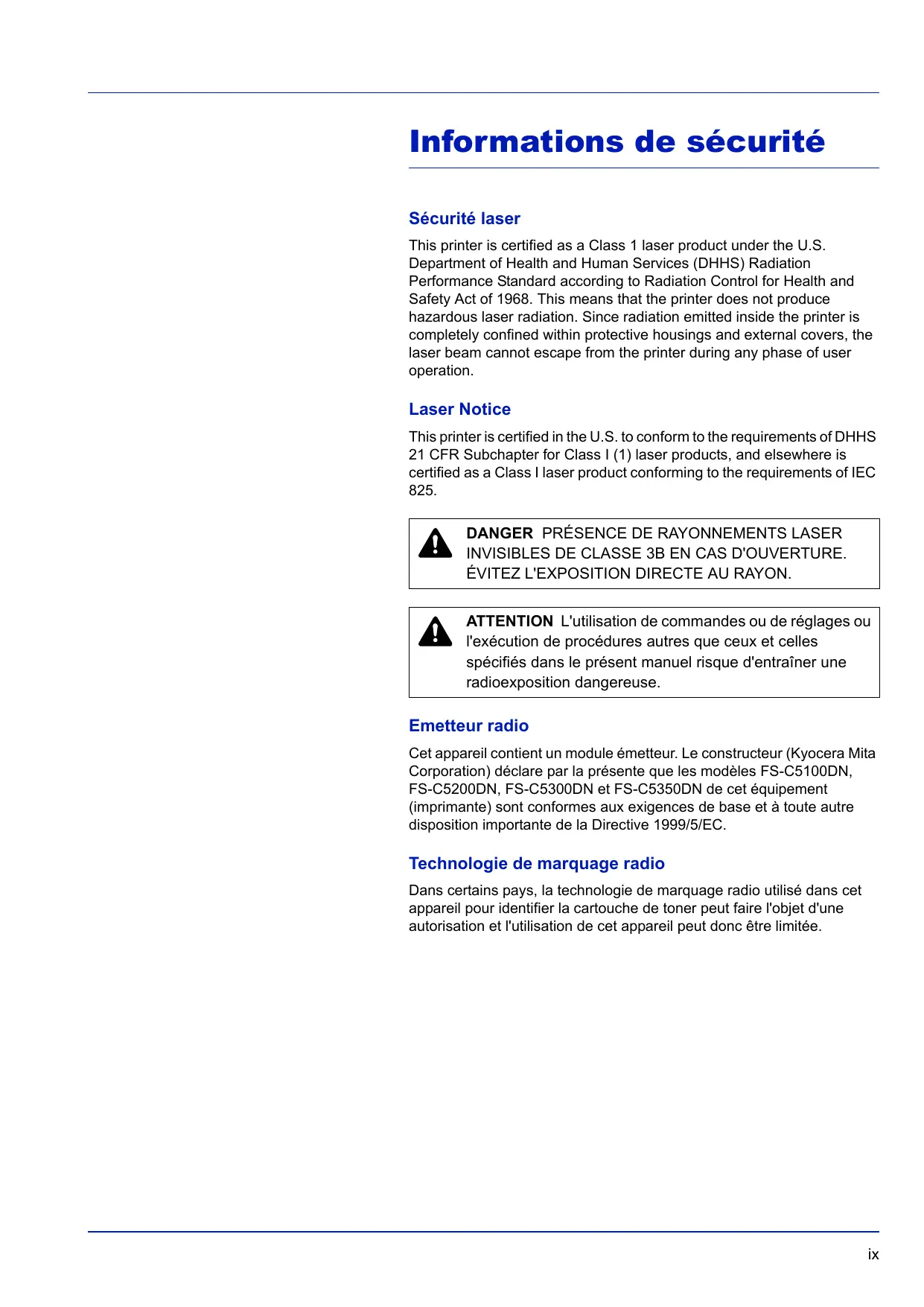

Informations légales et de sécurité

1 Éléments de l'appareil Éléments présents sur la face avant de l'imprimante 1-2 Éléments présents sur le côté gauche de l'imprimante 1-2 Éléments internes 1-3 Éléments présents sur la face arrière de l'imprimante 1-3 Panneau de commande 1-4 2 Gestion du papier Recommandations générales 2-2 Sélection du papier approprié 2-4 Papier spécial 2-7 Type de papier 2-14 Chargement du papier 2-15 3 Opérations d'impression Modification des paramètres de l'interface réseau 3-2 Impression d'une page de configuration d'interface réseau 3-10 Installation du pilote de l'imprimante 3-11 Impression à partir d'un logiciel d'application 3-17 Status Monitor [Moniteur d'objet] 3-18 Désinstallation du logiciel (ordinateur avec Windows) 3-22 4 Entretien Informations générales 4-2 Remplacement de la cartouche de toner 4-2 Remplacement du bac de récupération de toner 4-6 Nettoyage de l'imprimante 4-8 5 Dépannage Recommandations générales 5-2 Problèmes de qualité d'impression 5-4 Messages d'erreur 5-7 Élimination des incidents papier 5-13 6 Utilisation du panneau de commande Informations générales 6-2 Description du panneau de commande 6-3 Touches 6-6 Utilisation du système de sélection de menus 6-8 Réglage d'un menu de sélection de mode 6-10 Impr. Rapport 6-11 Mémoire USB (Sélection mémoire USB) 6-18 Boîte personnalisée (Utilisation d'une Boîte personnalisée)... 6-21 Boîte travail 6-26 Compteur (Affichage de la valeur du compteur) 6-33 Param papier 6-34 Param impr 6-42 Réseau (Paramètres réseau) 6-51 Périph commun (Sélection/Réglage des périphériques communs) 6-57 Sécurité 6-70 Compta. trav. (Sélection/réglage de la comptabilité des travaux) 6-78

Admin (Paramètres administrateur) 6-85

Ajuster/Maintenance (Sélection/paramètre Ajuster/Maintenance) 6-88

7 Options

Informations générales 7-2

Modules d'extension mémoire 7-3

Description générale des options 7-5

8 Interface de connexion

Interface 8-2

Interface USB 8-2

Interface réseau 8-3

9 Spécifications

Glossaire

Index

Informations légales et de sécurité

ATTENTION AUCUNE RESPONSABILITÉ NE SERA ENGAGÉE POUR TOUT DOMMAGE CAUSE PAR UNE INSTALLATION INCORRECTE.

Remarque sur les logiciels

LES LOGICIELS UTILISÉS AVEC CETTE IMPRIMANTE DOIVENT PRENDRE EN CHARGE LE MODE D'ÉMULATION DE CELLE-CI. L'imprimante est par défaut configurée pour émuler le format PCL.

Avis

Les informations de ce manuel peuvent être modifiées sans préavis. Des pages peuvent être ajoutées dans les versions ultérieures. Nous prions l'utilisateur de nous excuser pour toute imprécision technique ou erreur typographique figurant dans la présente version.

Aucune responsabilité ne sera engagée en cas d'accidents survenant lors de l'application des procédures décrites dans ce manuel. De même, aucune responsabilité relative aux défauts éventuels du micrologiciel (logiciel contenu dans la mémoire morte) de l'imprimante ne sera engagée.

Ce manuel, ainsi que tout document susceptible d’être soumis au droit d’auteur, vendu ou livré avec l’imprimante (ou fourni au moment de la vente), est protégé par les droits d’auteur. Tous les droits sont réservés. La copie ou la reproduction de ce manuel, dans sa totalité ou en partie, est protégée par les droits d’auteur et est interdite sans le consentement écrit préalable de Kyocera Mita Corporation. Toute copie de tout ou partie de ce manuel, ou tout sujet soumis à des droits d’auteur, doit contenir le même avis de droit d’auteur que le document copié.

Marques commerciales

PRESCIBE est une marque déposée de Kyocera Corporation. KPDL est une marque de Kyocera Corporation.

Hewlett-Packard, PCL et PJL sont des marques déposées de Hewlett-Packard Company. Centronics est une marque de Centronics Data Computer Inc. PostScript est une marque déposée de Adobe Systems Incorporated. Macintosh est une marque déposée de Apple Computer, Inc. Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation. PowerPC et Microdrive sont des marques de International Business Machines Corporation. CompactFlash est une marque de SanDisk Corporation. ENERGY STAR est une marque déposée aux États-Unis. Tous les autres noms de marques et de produits sont des marques commerciales ou déposées de leurs propriétaires respectifs.

Ce produit a été développé à l'aide du système d'exploitation en temps réel Tornado™ et des outils de Wind River Systems.

Ce produit contient les polices UFST™ et MicroType® de Monotype Imaging Inc.

Avis de marque relatif aux types de caractères

Toutes les polices résidentes de cette imprimante sont fournies sous licence Monotype Imaging Inc.

Helvetica, Palatino et Times sont des marques déposées de Linotype-Hell AG. ITC Avant Garde Gothic, ITC Bookman, ITC Zapf Chancery et ITC Zapf Dingbats sont des marques déposées de International Typeface Corporation.

Le micrologiciel de cette machine utilise partiellement les codes GPL (www.fsf.org/copyleft/gpl.html). Pour de plus amples informations sur l'obtention des codes GPL, consulter le site suivant : http://www.kyoceramita.com/gpl.

Copyright © 1998-2006 OpenSSL Project. Tous droits réservés.

Copyright © 1995-1998 Eric Young ([e-mail]) Tous droits réservés.

Connecteurs d'interface

IMPORTANT Assurez-vous que l'imprimante est hors tension avant de brancher ou de débrancher un cable d'interface de l'imprimante. Pour protéger les composants électroniques figurant à l'intérieur de l'imprimante contre les décharges d'électricité statique en provenance des connecteurs d'interface, recouvre chaque connecteur d'interface inutilisé avec le capuchon de protection fourni.

Remarque : Utilisez des câbles d'interface blindés.

Sécurité laser

ATTENTION L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux et celles spécifiés dans le présent manuel risque d'entraîner une radioexposition dangereuse.

Émetteur radio

Cet appareil contient un module émetteur. Le constructeur (Kyocera Mita Corporation) déclare par la présente que les modèles FS-C5100DN, FS-C5200DN, FS-C5300DN et FS-C5350DN de cet équipement (imprimante) sont conformes aux exigences de base et à toute autre disposition importante de la Directive 1999/5/EC.

Technologie de marquage radio

Dans certains pays, la technologie de marquage radio utilisée dans cet appareil pour identifier la cartouche de toner peut faire l'objet d'une autorisation et l'utilisation de cet appareil peut donc être limitée.

Étiquettes d'avertissement

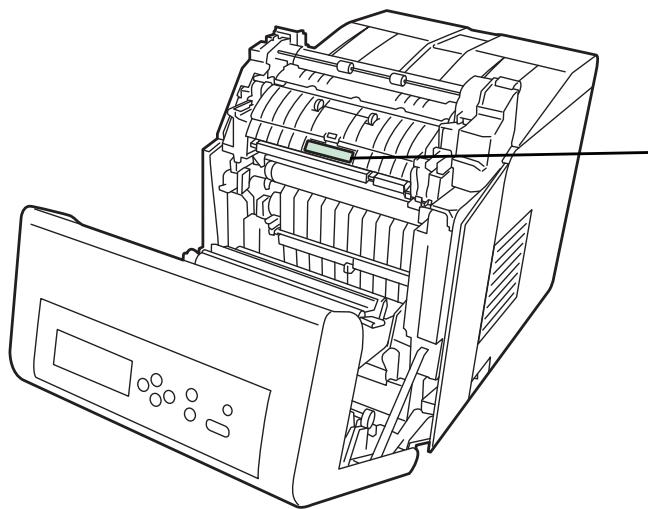

Les étiquettes suivantes sont apposées sur l'imprimante.

Température élevée à l'intérieur. Pour éviter les risques de brûlures, ne pas toucher les pièces de cette zone.

Étiquette à l'intérieur de l'imprimante (avertissement de radiation laser)

DANGER CLASS 3B INVISIBLE LASER RADIATION WHEN OPEN. DANGER CLASSES 3B INVISIBLE LASER BEFORE TO BEAM. ATTENTION CLASSES 3B RAYONNEMER LASER INVISIBLE EN CAS DOUVERTURE EXPOSITION DANGERDEUSE AU FASCE. VORSICH KLASSE 3B UNSKHTBARE LASER STRAHUNG, WENN BEADCBED BY A NEW COFFIN. NOTCH MEDIATE FOR THE FIGHTING OF AN ASSEMBLY.

ATTENZIONE : CLASSE 38 RADIATIONAELASER INVERSE IN CASO DI APERTURA, CLASSE 38 RADIATIONAELA FASCO PRECALUCION : CLASSE 38 RADIATIONAELASER INVERSE CUANDO SE ABRE, VETTER EXPOSER NERE AL RAYVARIO : AVATTAESSA OLET ALTTINUA LINC38 NAKYMATTOMALLE LASERATEGILLEYLA, ALA KATO SATESEESN.

Pour l'europe, l'asie et les autres pays

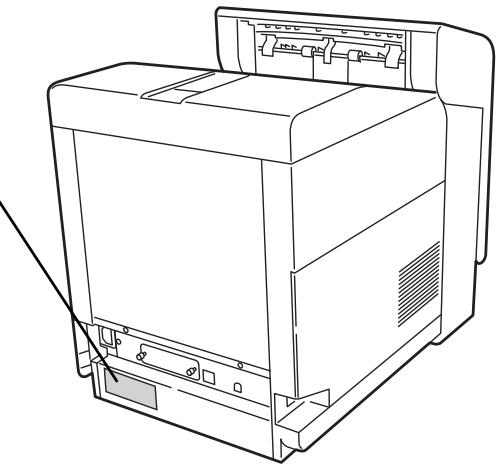

Cette imprimante dégage de l'ozone (O_3) susceptible de se concentrer à l'emplacement d'installation et de créer une odeur incommodante. Pour réduire la concentration d'ozone à moins de 0,1 ppm, il est recommandé de ne pas placer l'imprimante dans un endroit confiné où la ventilation pourrait être empêchée.

Consignes de sécurité relatives au débranchement de l'alimentation

Attention : La fiche du cordon d'alimentation constitue le système d'isolement principal ! Les interrupteurs figurant sur la machine sont purement fonctionnels et n'assurent pas l'isolement entre la machine et la source d'alimentation électrique.

Nous déclarons sous notre responsabilité que le produit concerné par la présente déclaration est conforme aux spécifications suivantes.

EN55024

EN55022 Classe B

EN61000-3-2

EN61000-3-3

EN60950-1

EN60825-1

EN300 330-1

EN300 330-2

Avis de conformité aux normes du ministère des communications du canada

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Limite de responsabilité

Nous déclinons toute responsabilité envers les clients ou toute autre personne ou entité quant à toute obligation, toute perte ou tout dommage causé ou supposé causé directement ou indirectement par du matériel vendu ou fourni par nous, incluant notamment, toute interruption de service, toute perte commerciale ou de bénéfices anticipés, ou tout dommage indirect résultant de l'utilisation ou du fonctionnement du matériel ou du logiciel.

Fonction d'économie d'énergie

L'appareil est équipé d'un mode faible consommation où la consommation d'énergie reste réduite une fois qu'un certain délai s'est écoulé depuis la dernière utilisation de l'appareil (FS-C5100DN, FS-C5200DN, FS-C5300DN uniquement).

Cet appareil est équipé d'un mode veille durant lequel la fonction de l'imprimante reste en état d'attente, mais la consommation est réduite au minimum lorsqu'aucune activité n'est effectuée avec l'imprimante pendant un délai donné.

L'appareil passe en mode faible consommation 10 minutes après sa dernière utilisation. Il est possible d'allonger le délai d'inactivité à l'issue duquel la machine passe en mode faible consommation.

Veille

L'appareil passe automatiquement en mode veille 15 minutes (FS-C5100DN, FS-C5200DN, FS-C5300DN)/30 minutes (FS-C5350DN) après sa dernière utilisation. Le délai d'inactivité qui doit s'écouler avant l'activation du mode veille peut être prolongé. Pour plus d'informations, reportez-vous à la section Mise en veille (Réglage du délai d'activation de la mise en veille).

Fonction d'impression recto-verso automatique

Cet appareil inclut l'impression recto-verso comme fonction standard. Par exemple, en imprimant deux originaux recto sur une seule feuille de papier en impression recto-verso, il est possible de réduire la quantité de papier utilisé. Pour plus d'informations, reportez-vous à la section Recto-verso (Impression recto-verso).

Recyclage du papier

Cet appareil prend en charge le papier recyclé qui réduit l'impact sur l'environnement. Notre revendeur ou votre technicien peuvent vous fournir des informations sur les types de papiers recommandés.

En tant que participant au programme international Energy Star, nous avons déterminé que ce produit est conforme aux normes établies par ce programme.

Environnement

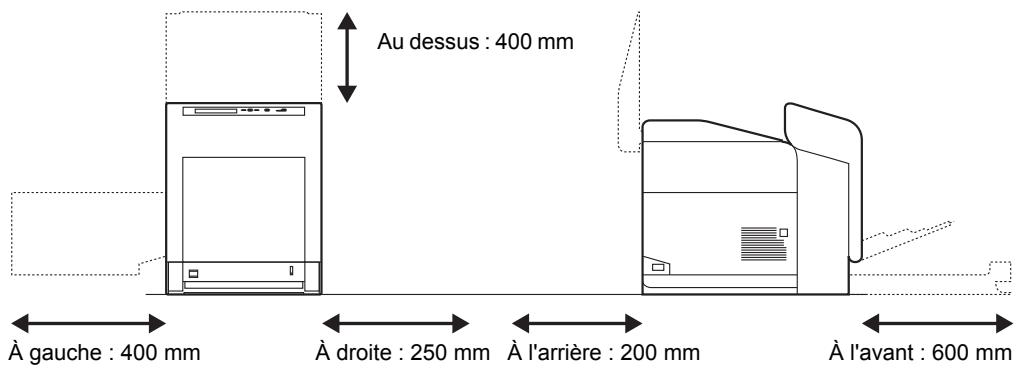

ATTENTION Évitez de placer l'imprimante à des endroits instables ou qui ne sont pas de niveau. De tels emplacements risquent de faire tomber l'imprimante. Ce type d'emplacement présente un risque de blessures corporelles ou de dommages à l'imprimante.

Évitez les endroits humides ou poussièreux. Si la prise de courant est encrassée ou poussièreuse, nettoyez-la de façon à éviter les risques d'incendie ou de décharge électrique.

Évitez les emplacements situés à proximité des radiateurs ou autres sources de chaleur. Ne laissez pas d'objets inflammables à proximité de l'appareil afin d'éviter tout risque d'incendie.

Afin que l'imprimante conserve une température limitée et pour que l'entretien et les réparations puissent s'effectuer facilement, maintenez un espace permettant le libre accès à l'appareil, comme indiqué ci-dessous. Laissez suffisamment d'espace, en particulier autour du capot latéral, de façon à permettre l'expulsion correcte de l'air de l'imprimante.

Autres précautions

Des conditions d'environnement incorrectes risquent d'affecter la sécurité de fonctionnement et les performances de l'imprimante. Installez l'imprimante dans une pièce climatisée (température recommandée : environ 23 °C, humidité relative : environ 60 %) et évitez les endroits mentionnés ci-dessous :

• Évitez la proximité d'une fenêtre ou l'exposition directe à la lumière du soleil.
• Évitez les endroits soumis aux vibrations.
• Évitez les endroits soumis à d'importantes fluctuations de température.
• Évitez les endroits directement exposés à l'air chaud ou à l'air froid.
• Évitez les endroits mal aérés.

Si le revêtement du sol n'est pas très résistant, il risque d'être endommagé par les roulettes lors d'un déplacement ultérieur de la machine.

Alimentation électrique/mise à la terre de l'imprimante

AVERTISSEMENT Utilisez uniquement une alimentation électrique représentant une tension similaire à la tension spécifiée. Évitez les raccordements multiples sur la même prise de courant. Ces situations seront un risque d'incendie ou de décharge électrique.

Branchez fermement le cordon d'alimentation sur la prise. Si des objets métalliques entrent en contact avec les broches de cette fiche, un incendie ou un choc électrique risque de se produire.

Branchez toujours l'imprimante sur une prise de courant reliée à la terre, afin d'éviter tout risque d'incendie ou de décharge électrique en cas de court-circuit. S'il s'avère impossible de brancher l'appareil sur une prise de courant reliée à la terre, contactez un technicien de maintenance.

Autres précautions

Branchez la fiche du cordon d'alimentation dans la prise la plus proche de l'imprimante.

Manipulation des sacs en plastique

AVERTISSEMENT Conservez hors de portée des enfants les sacs en plastique utilisés avec l'imprimante. Le plastique risque en effet de bloquer les voies respiratoires et d'entraîner un étouffement.

Précautions à prendre lors de l'utilisation de l'imprimante

• ité de celui-ci. Ce type de situation présente un risque d'incendie ou de décharge électrique si des liquides s'écoulent à l'intérieur de l'appareil.
• N'ouvre aucune partie de l'imprimante, au risque de provoquer des décharges électriques en raison de la présence de pièces soumises à des tensions élevées à l'intérieur de l'imprimante.
• N'endommagez pas, ne coupez pas ou ne tentez pas de réparer le cordon d'alimentation. Ne placez pas d'objets lourds sur le cordon d'alimentation, ne l'étrez pas, ne le pliez pas inutillement et ne l'endommagez pas de chaque autre manière que ce soit. Ces types de situation représentent un risque d'incendie ou d'électrocution.
• Ne tentez jamais de réparer ou de démonter l'imprimante ou ses piè îner une cécité.
• Si l'imprimante devient extrémement chaude, si elle dégage de la fumée et une odeur désagréable ou si toute manifestation anormale se produit, il y a danger d'incendie ou de décharge électrique. Mettez immédiatement l'appareil hors tension (off) (interrupteur sur la position O), retirez la fiche d'alimentation de la prise et contactez un technicien.
• Si un corps étranger, de quell irer la fiche du cordon d'alimentation de la prise pour éviter tout risque d'incendie ou de décharge électrique. Enfin, contactez un technicien.
• Il est impératif de ne pas brancher ni débrancher la fiche du cordon d'alimentation avec les mains mouillées, car il y a risque de décharge électrique.
• Contactez toujours un technicien pour l'entretien ou la réparation des pièces internes.
• Ne tirez pas sur le cordon d'alimentation pour le débrancher de la prise. Cela pourrait entraîner la rupture des câ
• Débranche toujours la fiche du cordon d'alimentation de la prise avant de déplacer l'imprimante. Si le cordon est endommagé, il y a risque d'incendie ou de décharge électrique.
• Si l'imprimante n'est pas utilisée pendant une brève période (la nuit, etc.), mettez-la hors tension (off) (interrupteur sur la position O). Si l'imprimante est appelée à ne pas fonctionner pendant une période prolongée (congés, etc.), débranchez la fiche du cordon d'alimentation de la prise à des fins de sécurité, pour la période pendant laquelle l'imprimante ne sera pas utilisée.
• Pour des raisons de sécurité, retirez toujours la fiche du cordon d'alimentation de la prise de courant lors de l'exécution d'opérations de nettoyage.
• L'accumulation de poussière à l'intérieur de l'imprimante peut entraîner un incendie ou d'autres problèmes. Par conséquent, il est recommendé de contacter un technicien de maintenance pour le

nettoyage des pièces internes. Le nettoyage est particulièrement efficace s'il précède les saisons particulièrement humides. Contactez le technicien au sujet du coût du nettoyage des pièces internes.

Autres précautions

• Ne placez pas d'objets lourds sur l'imprimante et ne l'endommagez d'aucune autre manière.
• Pendant l'impression, n'ouvre pas le capot supérieur/de gauche/arrrière, ne mettez pas l'appareil hors tension et ne retirez pas la fiche du cordon d'alimentation de la prise.
• De l'ozone est libre pendant le processus d'impression, mais en quantité insuffisante pour provoquer un quelconque effet toxique sur la santé. Si toutefois l'imprimante est utilisée pendant une période prolongée dans une pièce mal aérée ou en cas de tirage d'un nombre extrêmement important de copies, l'odeur dégagée peut devenir incommodante. Dès lors, pour conserver un environnement de travail approprié aux travaux d'impression, nous recommandons d'aérer correctement la pièce.
• Ne touchez pas aux pièces électriques, tels les connecteurs et les cartes de circuits imprimés. Elles pourraient être endommagées par l'électricité statique.
• Ne tentez pas de réaliser des opérations n'étaient pas décrites dans le présent manuel.
• Si l'imprimante est appelée à ne pas fonctionner pendant une période prolongée, retirez le papier du bac et remettez-le dans son emballage d'origine.

ATTENTION L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux et celles spécifiés dans le présent manuel risque d'entraîner une radioexposition dangereuse.

Précautions pour la manipulation du toner

• Ne tentez pas d'incinérer le toner et les cartouches de toner. Des étincelles dangereuses peuvent provoquer des brûlures.
• N'ouvre jamais la cartouche de toner.
• Ne respirez pas le toner.
• Si vous avez du toner sur vos mains, ne vous frottez pas les yeux et ne vous touchez pas la bouche. Lavez-vous les mains pour éliminer le toner.
• Pour la mise au rebut de la cartouche de toner usagée, consultez votre technicien ou mettez le toner ou les cartouches de toner au rebut conformément aux réglementations locales.

Ce manuel d'utilisation contient les chapitres suivants :

Chapitre 1 - Éléments de l'appareil

Ce chapitre décrit les noms des éléments.

Chapitre 2 - Gestion du papier

Sélection, gestion et chargement du papier.

Chapitre 3 - Opérations d'impression

Ce chapitre explique comment imprimer depuis votre poste de travail.

Chapitre 4 - Entretien

Ce chapitre explique comment remplaçer la cartouche de toner et comment entretenir l'imprimante.

Chapitre 5 - Dépannage

Ce chapitre explique comment traiter les problèmes pouvant se produire avec l'imprimante, tels que les bourrages papier.

Chapitre 6 - Utilisation du panneau de commande

Configuration de l'imprimante à partir du panneau de commande.

Chapitre 7 - Options

Description des options disponibles.

Chapitre 8 - Interface de connexion

Description des connexions possibles entre l'imprimante et votre ordinateur.

Chapitre 9 - Spécifications

Ce chapitre repertorie les spécifications de l'imprimante.

Glossaire

Glossaire des termes employés.

Conventions

Le présent manuel utilise les conventions typographiques suivantes.

Convention	Description	Exemple
Texte en italique	Utilisé pour insister sur un mot-clé, une expression ou une ↔reference à des informations supplémentaires.	Pour replacer la cartouche de toner, reportez-vous à la section Remplacement de la cartouche de toner, page 4-2.
Gras	Utilisé pour indiquer les touches du logiciel.	Cliquez sur OK pour lancer l'impression.
Gras entre crochets	Utilisé pour désigner les touches du panneau de commande.	Appuyez sur [GO] pour reprendre l'impression.
Remarque	Sert à fournir des informations supplémentaires ou utiles sur une fonction.	Remarque Vérifiez les paramètres de l'adresse réseau avec votre administrateur réseau.
Important	Utilisé pour fournir des informations importantes.	IMPORTANT Veillez à ce que le papier ne soit pas pié,,enroulé ou abîmé.
Attention	Sert à attirer l'attention sur les dégats mécaniques pouvant survenir suite à une action.	ATTENTION Les composants à l'intérieur du capot de l'unité de fusion sont chauds. Ne les touchez pas sous peine de vous brûler.
Avertissement	Sert à prévenir l'utilisateur de tout risque de blessures corporelles.	AVERTISSEMENT Présence de haute tension dans la zone du chargeur.

1 Éléments de l'appareil

Ce chapitre fournit des explications et des illustrations qui vous aideront à identifier les éléments et leurs fonctions. Afin d'optimiser leurs performances, familiarisez-vous avec leur nom et leur utilisation.

Ce chapitre aborde les rubriques suivantes :

Éléments présents sur la face avant de l'imprimante 1-2

Éléments présents sur le côté gauche de l'imprimante 1-2

Éléments internes 1-3

Éléments présents sur la face arrière de l'imprimante 1-3

Panneau de commande 1-4

Éléments présents sur la face avant de l'imprimante

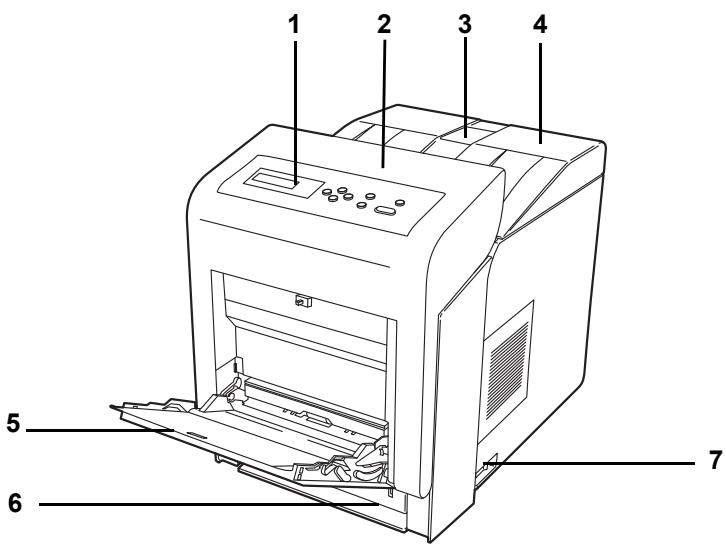

1 Panneau de commande 2 Capot avant 3 Butée du papier 4 Capot supérieur (plateau supérieur) 5 Bac multifonction 6 Bac à papier 7 Interrupteur d'alimentation

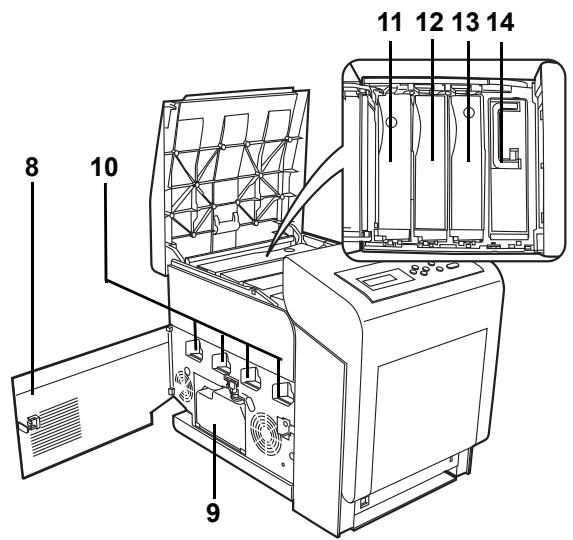

Éléments présents sur le côté gauche de l'imprimante

8 Capot gauche 9 Bac de récapétation de toner 10 Chargeurs principaux sur les tambours 11 Cartouche de toner Magenta (M) 12 Cartouche de toner Cyan (C) 13 Cartouche de toner Jaune (Y) 14 Cartouche de toner Noir (K)

Eléments internes

15 Unité de transfert du papier 16 Rampe pour papier 17 Unité recto-verso 18 Sélecteur d'enveloppe

Éléments présents sur la face arrière de l'imprimante

19 Logement de mémoire USB 20 Connecteur du cordon d'alimentation 21 Emplacement pour carte d'interface optionnelle 22 Indicateurs de réseau 23 Connecteur d'interface réseau 24 Connecteur d'interface USB 25 Capot arrière

Panneau de commande

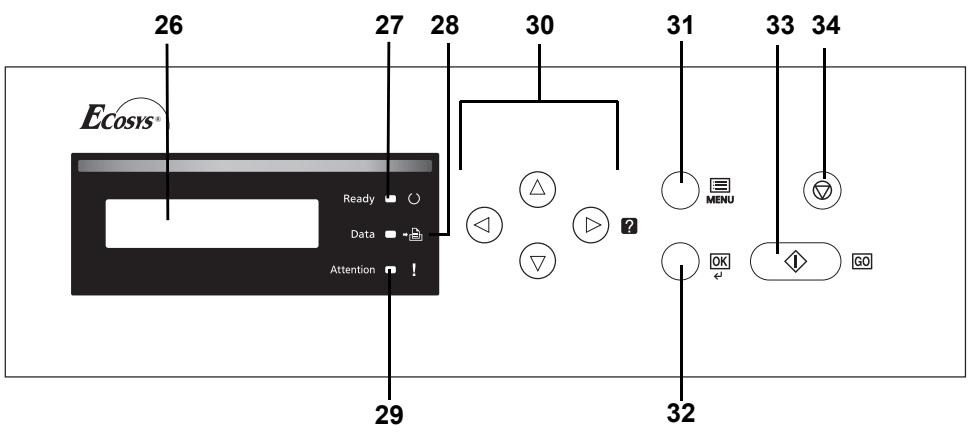

26 Écran 27Voyant Ready 28 Voyant Data 29 Voyant Attention 30 Touches fléchéées 31 Touche [MENU] 32 Touche [OK] 33 Touche [GO] 34 Touche [Cancel]

2 Gestion du papier

Ce chapitre aborde les rubriques suivantes :

Recommandations générales 2-2

Sélection du papier approprié 2-4

Type de papier 2-14

Chargement du papier 2-15

Recommandations générales

Cette machine est conçue pour imprimer sur du papier copieur normal (utilisé en général sur les copieurs à encre sèche standard), mais accepte également différents autres types de papier dans les limites spécifiées ci-après.

Remarque : Le fabricant ne peut pas être tenu responsable des problèmes résultant de l'utilisation de papier ne correspondant pas à ces spécifications.

Il est important de sélectionner le bon papier. L'utilisation d'un papier inapproprié peut entraîner des bourrages papier, des problèmes, une mauvaise qualité d'impression et le gaspillage de papier, et peut, dans les cas extrêmes, endommager la machine. Les recommandations fournies ci-après permettent d'augmenter la productivité en assurant une impression efficace et en limitant l'usure de la machine.

Disponibilité du papier

La plupart des types de papier sont compatibles avec un grand nombre de machines. Le papier conçu pour les copieurs xérographiques peut également être utilisé avec cette machine.

Il existe trois grandes catégories de papier : économie, standard et prestige. Ces papiers se distinguent principalement par leur facilité à circuler dans la machine. Cette caractéristique est étroitement liée au lissé, au format et au taux d'humidité du papier et à la façon dont il a été coupé. Avec un papier de qualité supérieure, le risque de bourrages papier et d'autres problèmes est moins grand et la qualité de l'impression est meilleure.

Les différences entre les papiers de différents fournisseurs peuvent également avoir un effet sur les performances de la machine. Une imprimante de qualité ne peut pas donner de résultats de qualité si un mauvais papier est utilisé. Un papier bon marché peut s'avérer peu économique sur le long terme s'il provoque des problèmes d'impression.

Chaque catégorie de papier est disponible dans une variété de grammages de base (décrites ultérieurement). Les grammages standard sont compris entre 60 et 120g / m² (16 à 32 lb).

Le tableau suivant présente les spécifications papier de base. Elles sont détaillées dans les pages suivantes.

Élément	Spécification
Poids	Bac, PF-500 (en option) : 60 à 120 g/m2(16 à 32 lb/rame)Bac MF, PF-510 (en option) : 60 à 220 g/m2(16 à 59 lb/rame)
Épaisseur	0,086 à 0,110 mm (3,4 à 4,3 mils)
Dimensions	Reportez-vous à la section Formats depapier à la page 2-4
Précision	±0,7 mm (±0,0276 pouces)
Angles	90° ±0.2°
Degré d'humidité	4 % à 6 %
Direction du grain	Grain long
Teneur en pâte	80 % minimum

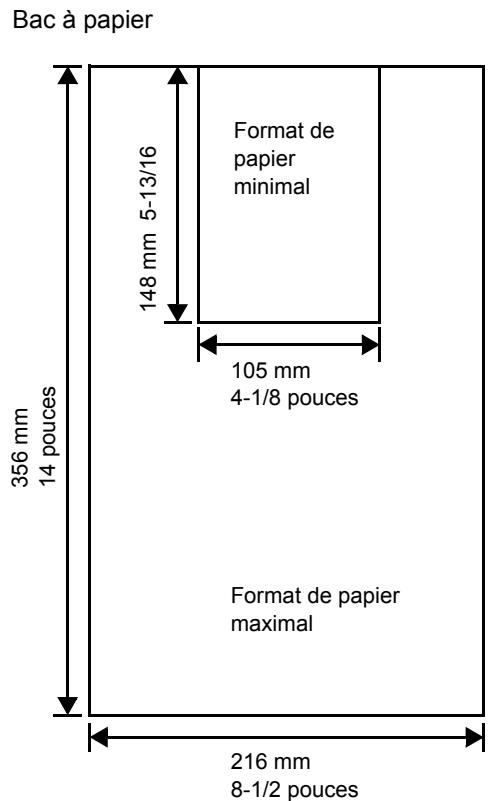

Formats de papier minimal et maximal

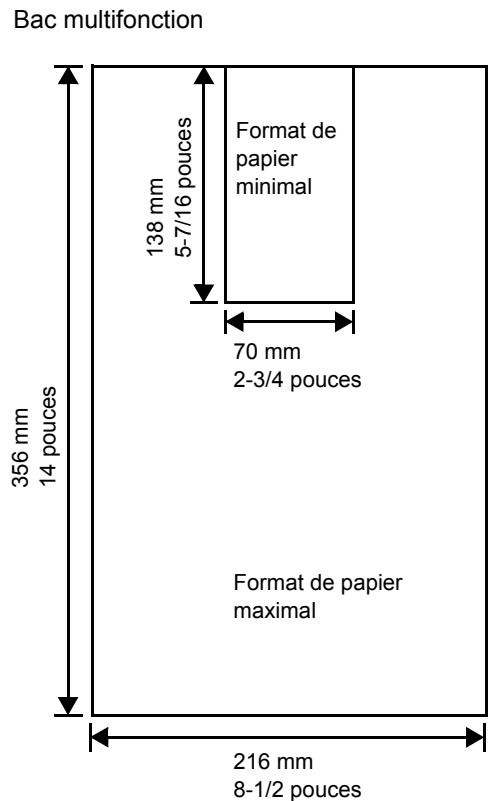

Les formats de papier minimal et maximal sont indiqués ci-après. Dans le cas de papier non standard (par exemple, transparent, étiquettes, velin, carte, enveloppe, papier couché et épais), il convient d'utiliser le bac MF.

Papier recommandé

L'utilisation des produits suivants est recommandée avec l'imprimante pour obtenir des performances optimales.

Format	Produit	Poids
Letter, Legal	Hammermill LASER PRINT	90 g/m2(24 lb)
A4	NEUSIEDLER COLOR COPY	90 g/m2

Sélection du papier approprié

Cette section présente les recommandations à suivre pour sélectionner du papier.

Condition

Évitez d'utiliser un papier tuilé, sale, déchiré, bosselé ou comptant des bords pliés ou bien encore contaminé avec des peluches, de l'argile ou des petits morceaux de papier.

L'utilisation de ce type de papier peut entraîner une impression illisible et des bourrages papier et peut réduire la durée de vie de la machine. Il est en particulier déconseilé d'utiliser du papier couché ou comptant tout autre traitement de surface. La surface du papier doit être aussi lisse et régulière que possible.

Composition

Vous ne devez pas utiliser de papier couché ou dont la surface a été traitée et contient du plastique ou du carbone. Exposé aux hautes températures liées au processus de fixation, ce papier peut émettre des fumées toxiques.

Un papier de qualité standard doit contenir au moins 80% de pâte. La teneur en coton ou autres fibres ne doit pas dépasser 20%.

Formats de papier

Les bacs et le bac MF peuvent recevoir les formats de papier répertoriés dans le tableau ci-après. Pour plus de détails, ainsi que pour les formats de papier pour le chargeur de papier (chargeur de papier optionnel PF-500, PF-510), reportez-vous à la section Cassette (1 à 4) (Définition du format du papier du bac) à la page 6-36.

Les tolérances acceptées sont ±0,7 mm (±0.0276 pouces) pour la longueur et la largeur. Les angles doivent être de 90° ±0,2°.

Bac MF uniquement	Format	Bac ou Bac multifonctions	Format
Env. Monarch	3-7/8 × 7-1/2 pouces	Legal	8-1/2 × 14 pouces
Enveloppe n°10	4-1/8 × 9-1/2 pouces	Letter	8-1/2 × 11 pouces
Enveloppe n°9	3-7/8 × 8-7/8 pouces	ISO A4	210 × 297 mm
Enveloppe n°6	3-5/8 × 6-1/2 pouces	ISO A5	148 × 210 mm
Enveloppe DL	110 × 220 mm	ISO A6	105 × 148 mm
JIS B6	128 × 182 mm	Enveloppe C5	162 × 229 mm
Hagaki	100 × 148 mm	ISO B5	176 × 250 mm
OufukuHagaki	148 × 200 mm	JIS B5	182 × 257 mm
Youkei 2	114 × 162 mm	Statement	5-1/2 × 8-1/2 pouces
Youkei 4	105 × 235 mm	Executive	7-1/4 × 10-1/2 pouces
		Oficio II	8-1/2 × 13 pouces
		Folio	210 × 330 mm
		16 kai	197 × 273 mm

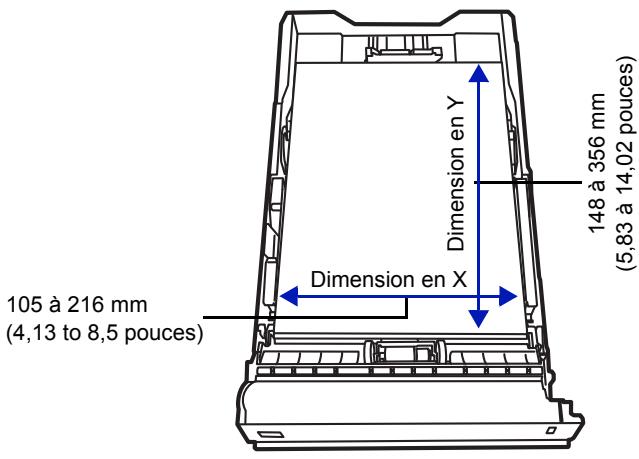

Personnalisé	Bac : 105 à 216 mm × 148 à 356 mm (4-1/8 à 8-1/2 pouces × 5-13/16 à 14 pouces) Bac MF : 70 à 216 mm × 138 à 356 mm (2-3/4 à 8-1/2 pouces × 5-7/16 à 14 pouces)

Lissé

Le papier doit présenter une surface lisse, non couchée. Si sa surface est rugueuse ou sableuse, des zones blanches peuvent apparaître à l'impression. Un papier trop lisse, quant à lui, peut provoquer des problèmes d'alimentation et de voile (c'est-à-dire un effet de fond gris).

Grammage

Le grammage est le poids du papier exprimé en grammes par mètre carré (g / m^2). Un grammage de papier trop élevé ou trop faible peut entraîner des faux départs ou des bourrages papier ainsi que l'usure prématurée de la machine. Un grammage inégal, c'est-à-dire une épaisseur de papier inégale, peut provoquer le départ de plusieurs feuilles ou des problèmes de qualité d'impression (impression floue) en raison de la mauvaise fixation du toner.

Le grammage recommandé est:

Bac:60à120g/m²

Bac MF: 60 à 220 g/m²

PF-500 (en option) : 60 à 120 g/m²

PF-510 (en option) : 60 à 220 g/m²

Tableau des équivalences des grammages papier

Le grammage de papier est exprimé en livres (lb) et en grammes par mètre carré (g / m^2). Les cases grisées indiquent les grammages standard.

Grammage du papier (système impérial - lb)	Grammage du papier (système métrique - g/m2)
16	60
17	64
20	75
21	80
22	81
24	90
27	100
28	105
32	120
34	128
36	135
39	148
42	157
43	163
47	176
53	199

Épaisseur

Le papier utilisé dans l'appareil ne doit être ni trop épais ni trop fin. Des problèmes de bourrages papier, d'alimentation multiples et d'impression pâle peuvent signifier que le papier est trop fin. Des problèmes de bourrages papier et d'impression floue peuvent indiquer un papier trop épais. L'épaisseur doit se situer entre 0,086 et 0,110 mm (3,4 à 4,3 mils).

Degré d'humidité

Le degré d'humidité est déterminé par le taux d'humidité par rapport à la masse sèche du papier. L'humidité peut influencer l'aspect du papier, sa capacité d'alimentation, sa taille, ses propriétés électrostatiques et la fixation du toner.

L'humidité du papier varie selon l'humidité relative de l'air. Si l'humidité relative est élevée et qu'elle est absorbée par le papier, les bords du papier se dilatent et se gondolent. Si l'humidité relative est faible et que le papier perd de son humidité, les bords du papier rétrécissent et se contractent, ce qui peut affecter le contraste à l'impression.

Des bords gondolés ou cassants peuvent provoquer des bourrages papier et des problèmes d'alignement. Le degré d'humidité du papier doit se situer entre 4 et 6%.

Pour maintenir un degré d'humidité correct, il est important de stocker le papier dans un environnement contrôlé. Voici quelques recommandations pour le contrôle de l'humidité :

Stockez le papier dans un endroit frais et sec. - Conservez le papier dans son emballage aussi longtemps que possible. Replacez le papier dans son emballage s'il n'est pas utilisé. - Stockez le papier dans son carton d'origine. Placez le carton en hauteur, séparé du sol par une palette par exemple. - Une fois que le papier a été déplacé de son lieu de stockage, laissez-le dans la même pièce que la machine pendant 48 heures avant de l'utiliser. - Évitez de laisser le papier dans un endroit chaud, ensoleillé ou humide.

Remarque : Lorsque vous utilisez du papier couché, sachez que les feuilles se colleront entre elles dans un lieu très humide.

Grain du papier

Lorsque le papier est fabriqué, il est coupé en feuilles avec le grain parallèle à la longueur (grain long) ou à la largeur (grain court). Les papiers à grain court peuvent provoquer des problèmes d'alimentation dans la machine. Il est recommandé d'utiliser du papier à grain long dans la machine.

Autres propriétés

Porosité : indique la densité de la fibre de papier.

Rigidité : un papier mou peut onduler dans l'appareil et provoquer des bourrages papier.

Touille : la plupart des papiers ont naturellement tendance à rebiquer dans un sens s'ils sont laissés hors de leur emballage.

Décharge électrostatique : pendant le processus d'impression, le papier est chargé électrostatiquement pour attirer le toner. Il doit pouvoir se débarrasser de cette charge pour que les feuilles imprimées ne collent pas les unes les autres dans le bac de sortie.

Blancheur : le contraste de la page imprimée dépend de la blancheur du papier. Un papier plus blanc permet d'obtenir un aspect plus net, plus brillant.

Contrôle de qualité : un format de feuille inégal, des coins dont l'angle n'est pas droit, des bords irréguliers, des feuilles mal découpées et des bords et coins écrasés peuvent entraîner un mauvais fonctionnement de l'appareil. Un fournisseur de papier sérieux doit prendre toutes les mesures possibles pour éviter ces problèmes.

Emballage: le papier doit être emballé dans un carton solide afin de le protégger contre tout dommage lors du transport. Un papier de qualité provenant d'un fournisseur de confiance est en général emballe correctement.

Remarque Vous pouvez noter que l'imprimante émet de la vapeur dans la zone autour du plateau supérieur si vous utilisez du papier humide. Vous pouvez cependant imprimer en toute sécurité.

Papier spécial

Il est possible d'utiliser les types de papier spécial suivants :

Type de papier à utiliser	Type de papier à Sélectionner
Papier fin (60 à 64 g/m2)	VÉLIN
Papier épais (90 à 220 g/m2)	ÉPAIS
Papier couleur	COULEUR
Papier recyclé	RECYCLÉ
Transparents de rétroprojecteurs	TRANSPARENT
Cartes postales	BRISTOL
Type de papier à utiliser	Type de papier à sérienonner
Enveloppes	ENVELOPPE
Étiquettes	ÉTIQUETTES
Papier couché	COUVERT

Utilisez du papier conçu pour les copieurs ou les imprimantes (avec fixation par chaleur). Lorsque vous utilisez des transparents, des étiquettes, du papier fin, des enveloppes, des cartes postales ou du papier glacé, chargez le support dans le bac MF. Pour plus d'informations, reportez-vous à la section Alimentation (sélection de la source d'alimentation du papier) à la page 6-42.

Étant donné que la composition et la qualité des papiers spéciaux varient considérablement, le papier spécial est davantage susceptible de provoquer des problèmes à l'impression que le papier blanc standard. Aucune responsabilité ne sera engagée si de l'humidité, par exemple, se dégageant lors de l'impression sur du papier spécial endommage la machine ou blesse l'opérateur.

Remarque : Avant d'acheter un papier spécial, il est recommandé de tester un échantillon sur la machine et de vérifier si la qualité d'impression est satisfaisante.

Les transparents doivent être résistants à la chaleur émise par la fixation pendant le processus d'impression. Il est recommandé d'utiliser des transparents de type 3M CG3700 (Letter, A4).

Le tableau ci-dessous présente les spécifications à respecter pour le transparent :

Élément	Spécification
Tolerance de chaleur	Doit tolérer au moins 190 °C (374 °F)
Épaisseeur	0,100 à 0,110 mm (3,9 à 4,3 mils)
Matériau	Polyester
Précision	±0,7 mm (±0,0276 pouces)
Angles	90° ±0.2°

Afin d'éviter tout problème d'impression, chargez les transparents dans l'imprimante un à la fois à l'aide du bac MF. Chargez toujours les transparents verticalement (avec le bord long vers l'imprimante).

Si les transparents possèdent des bords rugueux sur le dos, cela peut causer un bourrage papier. Retirez les bords

rugueux, inversez les côtés ou chargez la feuille du bord opposé.

Si vous devez restorer les transparencies du bac (par exemple, pour éliminer un bourrage papier), saisissez-les délicatement par les bords pour éviter d'y laisser des traces de doigts.

Étiquettes

Les étiquettes doivent être chargées à partir du bac MF ou du chargeur de papier en option PF-510.

Lors de l'impression sur étiquettes adhésives, le principe de base est que la partie autocollante ne doit jamais toucher un composant quelconque de la machine. Si le film adhésif colle au tambour ou aux rouleaux, la machine sera endommagée.

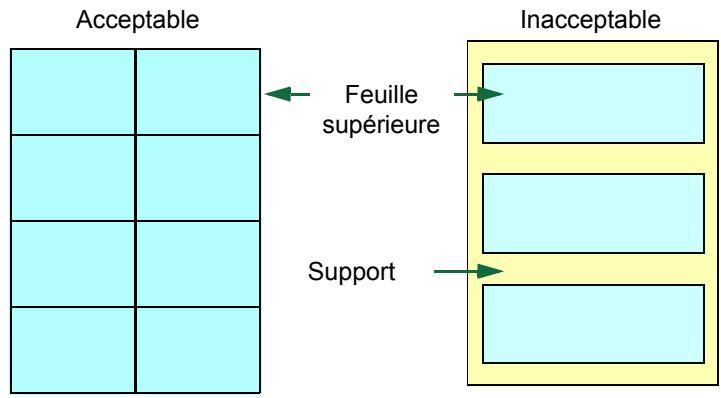

Les planches d'étiquettes se composent de trois couches, illustrées dans la figure ci-contre. L'impression s'effectue sur la feuille supérieure. La couche adhésive est constituée d'adhésifs autocollants. La feuille de support (également appelée doublure) protège les étiquettes jusqu'à leur

utilisation. En raison de la complexité de sa composition, le papier d'étiquettes adhésifs est particulièrement exposé aux problèmes d'impression.

La planche d'étiquettes doit être entièrement recouverte de sa feuille supérieure, sans espaces entre les étiquettes. Sinon, les étiquettes risquent de se décoller, entraînant ainsi de graves problèmes de bourrage.

Sur certaines planches d'étiquettes, le papier supérieur dépasse d'une marge supplémentaire. Ne retirez pas la feuille supplémentaire tant que l'impression n'est pas terminée.

Le tableau ci-dessous présente les spécifications à respecter pour les étiquettes.

Élément	Spécification
Grammage de la feuille supérieure	44 à 74 g/m2(12 à 20 lb/rame)
Grammage du composite	104 à 151 g/m2(28 à 40 lb/rame)
Épaissur de la feuille supérieure	0,086 à 0,107 mm (3,9 à 4,2 mils)
Épaisseur du composite	0,115 à 0,145 mm (4,5 à 5,7 mils)
Degré d'humidité	4 à 6 % (composite)

Cartes postales

Aérez la pile de cartes et alignez les bords avant de les placer dans le bac Multi. Assurez-vous qu'elles ne sont pas tuilées, afin d'éviter les bourrages papier.

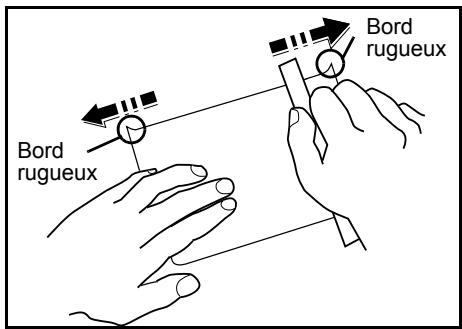

Certaines cartes postales présentent des bords irréguliers au verso (causes par la découpe). Si c'est le cas, placez les cartes sur une surface plane et aplanissez les bords avec, par exemple, une règle.

Enveloppes

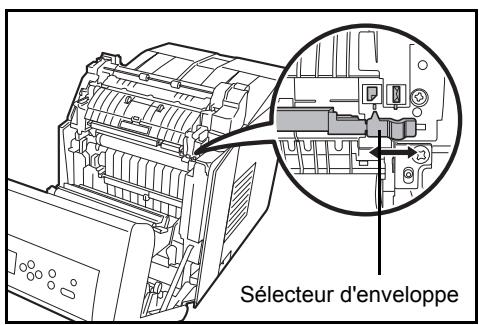

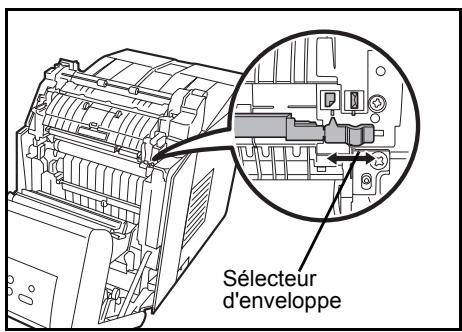

Mettez le sélecteur d'enveloppe en mode enveloppe et imprimez.

IMPORTANT Les enveloppés ne peuvent pas être imprimées en mode papier. Lors de l'impression en papier normal avec le mode enveloppe sélectionné, la vitesse d'impression et la qualité sont inférieures au mo

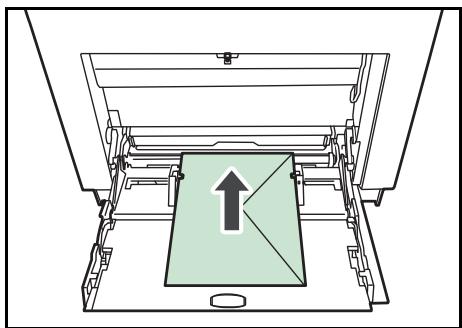

Les enveloppées doivent toujours être chargées à partir du bac MF, avec la face à imprimer vers le bas.

Si vous utilisez souvent des enveloppes, nous recommandons l'utilisation du chargeur de papier en option PF-510.

La composition d'une enveloppe étant plus complexe que celle d'un papier ordinaire, il n'est pas toujours possible d'assurer une impression homogène sur l'intégralité de la surface de l'enveloppe.

Généralement, sur les enveloppes, la direction du grain est en diagonale. Se reporter à la Grain du papier à la page 2-7. Or, cette direction peut aisément être à l'origine de plis ou de gaufrages lors du passage des enveloppes dans l'imprimante. Avant d'acheter des enveloppes en grande quantité, il est recommandé de tester un échantillon sur la

machine et de vérifier que l'imprimante prend en charge ce type d'enveloppe.

• N'utilisez pas d'enveloppes contenant un adhésif liquide.
• Évitez les longues sessions d'impression destinées aux seules enveloppées. En effet, l'impression intensive d'enveloppées peut entraîner l'usure prématurée de l'imprimante.
• En cas de bourrage, retirez quelques enveloppes du bac Multi.
• Pour éviter les bourrages liés aux enveloppes tuilées, il est recommandé de ne pas laisser plus de 10 enveloppes imprimées dans le plateau supérieur.

Papier épais

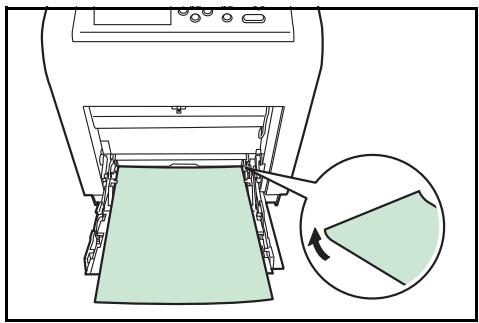

Aérez la pile de papier et alignez les bords avant de les placer dans le bac Multi. Certains papiers représentent des bords irréguliers au verso (causés par la découpe). Si c'est le cas, placez le papier sur une surface plane et aplanissez les bords une ou deux fois avec, par exemple, une règle. L'utilisation d'un papier dont les bords sont irréguliers peut entraîner des bourrages papier.

Remarque : Si des bourrages surviennent alors que le papier a été lissé de cette façon, placez le papier dans le bac MF avec le bord d'attaque relevant de quelques millimètres, comme illustré ci-contre. Si vous utilisez souvent du papier écais, nous proposons le papier en option PF-51.

Papier couleur

Le papier couleur doit répondre aux mêmes conditions que le papier blanc de qualité supérieure, voir la section Papier, specifications, page 2-2. En outre, les pigments utilisés dans le papier doivent résister aux hautes températures de fixation lors de l'impression (jusqu'à 200°C ou 392°F).

Remarque : Si vous utilisez souvent du papier couleur, nous recommandons l'utilisation du chargeur de papier en option PF-510.

Papier pré-imprimé

Le papier pré-imprimé doit répondre aux mêmes specifications que le papier blanc de qualité supérieure, voir la section Papier, specifications, page 2-2. L'encre pré-imprimée doit résister aux hautes températures de la fixation pendant le processus d'impression et doit être compatible avec l'huile de silicone. N'utilise pas de papier avec surface traitée, tel que le type de papier couramment utilisé pour les calendriers.

Papier recyclé

Sélectionnez un papier recyclé répondant aux mêmes spécifications que le papier blanc de qualité supérieure sauf en terme de blancheur, voir la section Papier, spécifications, page 2-2.

Remarque : Avant d'acheter un papier recyclé, il est recommandé de tester un échantillon sur la machine et de vérifier si la qualité d'impression est satisfaisante.

Papier couché

Le papier couché est créé en traitant la surface du papier de base avec un revêtement qui permet une meilleure qualité d'impression que le papier normal. Le papier couché est utilisé pour une qualité d'impression particulièrement élevée.

La surface du papier de haute qualité ou de qualité moyenne est revêtue d'agents spéciaux qui améliorent la couverture de l'encre en rendant la surface du papier plus lisse. Ces agents sont utilisés pour revêtir les deux côtés ou un seul côté du papier. Le côté revêtu a un aspect légèrement brillant.

IMPORTANT Lorsque vous imprimez sur du papier couche dans un lieu très humide, assurez-vous que le papier soit conservé au sec, car l'humidité peut faire coller les feuilles entre elles lorsqu'elles sont chargées dans l'imprimante.

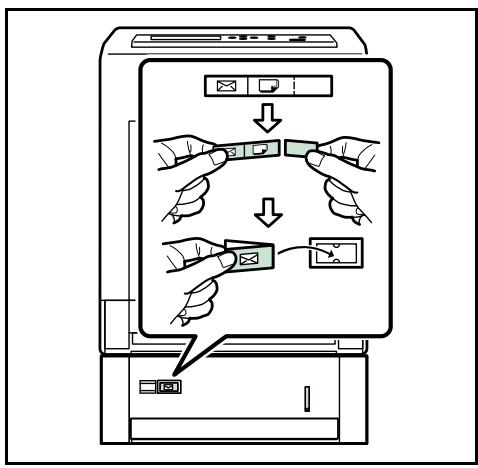

Indicateurs de type de papier (chargeur de papier optionnel pf-510)

Si vous chargez un papier qui n'est pas standard dans le chargeur de papier optionnel PF-510, découpez la section vide de la feuille de l'indicateur de type de papier fourni, pliez la feuille restante en deux et insérez-la dans le dossier d'affichage du bac afin d'afficher le symbole du type de papier.

Enveloppes Papier épais Etiquettes Papier couché

Type de papier

L'imprimante peut imprimer selon le paramètre le mieux adapté au type de papier utilisé.

Lorsque vous associez un type de papier à une source de papier à partir du panneau de commande de l'imprimante, celle-ci sélectionne automatiquement la source de papier appropriée et imprime dans le mode le mieux adapté au type de papier correspondant.

Il est possible de définir un autre paramètre de type de papier pour chaque source de papier, y compris pour le bac Multi. Outre les types de papier prédéfinis, vous pouvez également définir et sélectionner des types de papier personnalisés. Se reporter à la Réglage papier (Création d'un type de papier personnelisé) à la page 6-40. Les types de papier suivants peuvent être utilisés.

Type de papier	Source du papier
	Bac multifonction	Bac à papierChargeur depapier enoption PF-500	Grammage dupapier	Chemin recto-verso	Chargeur depapier en optionPF-510
NORMAL	Oui	Oui	Normal 2	Oui	Oui
TRANSPARENT	Oui	Non	Très lourd	Non	Non
PRÉIMPRIMPÉ	Oui	Oui	Normal 2	Oui	Oui
ÉTIQUETTES	Oui	Non	Lourd 1	Non	Oui
COUCHÉ	Oui	Oui	Normal 3	Oui	Oui
RECyclée	Oui	Oui	Normal 2	Oui	Oui
VÉLIN	Oui	Non	Léger	Non	Non
RUGUEUX	Oui	Oui	Normal 3	Oui	Oui
EN-TÊTE	Oui	Oui	Normal 2	Oui	Oui
COULEUR	Oui	Oui	Normal 2	Oui	Oui
PRÉPERFORÉ	Oui	Oui	Normal 2	Oui	Oui
ENVELOPPE	Oui	Non	Lourd 2	Non	Oui
BRISTOL	Oui	Non	Lourd 1	Non	Oui
COUVERT	Oui	Non	Lourd 1	Oui	Oui
ÉPAIS	Oui	Non	Lourd 2	Non	Oui
HAUTE QUALITÉ	Oui	Oui	Normal 3	Oui	Oui
PERSO 1 (jusqu'à 8)†	Oui	Oui	Normal 2	Oui	Oui

Oui : peut être stocké.... Non : ne peut pas être stocké †. Type de papier défini et enregistré par l'utilisateur. Il est possible de définir jusqu'à 8 types de paramètres utilisateur. Pour plus d'informations, reportez-vous à la section Réglage papier (Création d'un type de papier personnelisé) à la page 6-40.

Chargement du papier

La section suivante décrit la procédure de chargement du papier dans le bac et le bac Multi.

Chargement de papier dans le bac

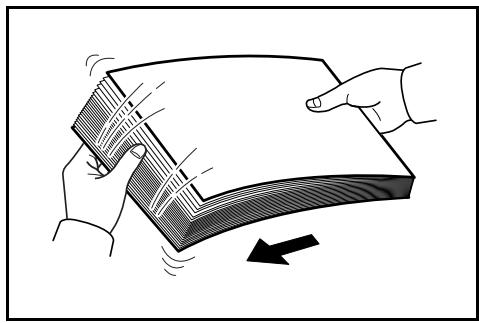

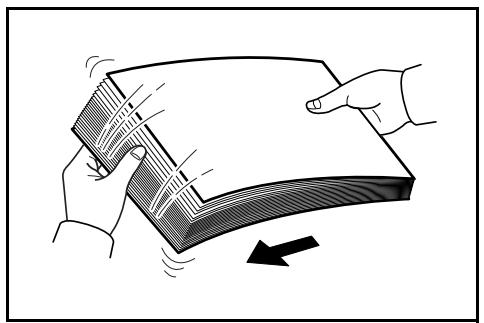

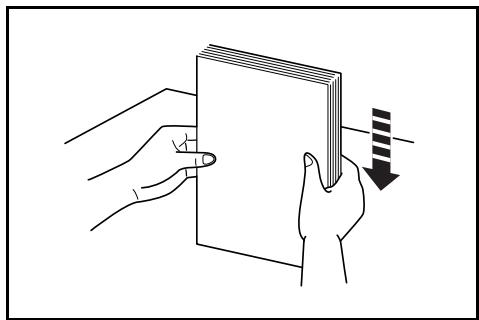

1 Aérez les supports (papier/transparents), puis égalisez la pile sur une surface plane pour éviter les bourrages papier ou les impressions de travers.

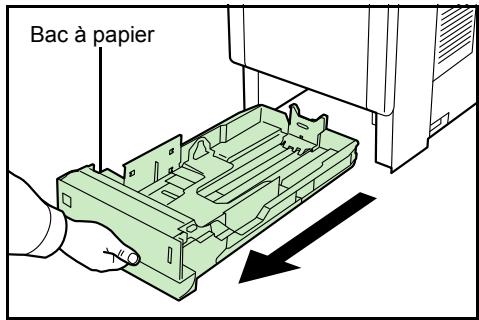

2 Retirez la cassette de l'imprimante.

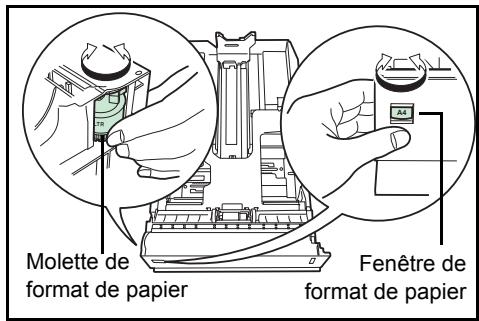

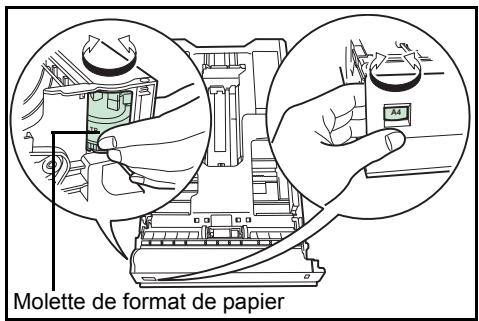

3 Tournez la molette de format papier jusqu'à ce que le format que vous comptez utiliser apparaisse dans la fenêtre correspondante.

Remarque : Lorsque la molette de format de papier indique Other, le format doit être configuré depuis le panneau de commande de l'imprimante. Se reporter à la Cassette (1 à 4) (Définition du format du papier du bac) à la page 6-36.

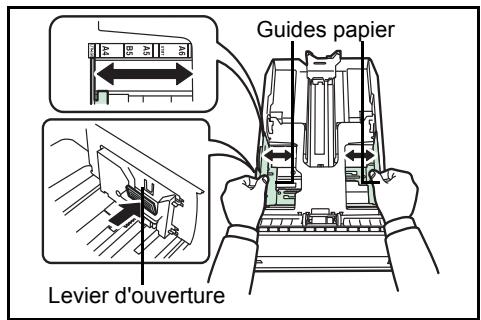

4 Soulevez le levier d'ouverture des deux guides latéraux et faites-les glisser jusqu'au format de papier souhaité.

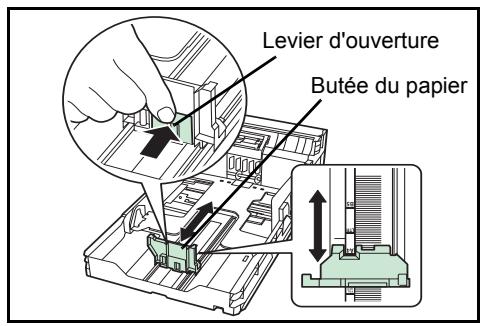

5 Tirez le levier de déverrouillage et faites glisser la butée du papier jusqu'au format de papier souhaité.

Lors de l'utilisation d'un papier de format non standard, écartez complètement les guides et la butée du papier, insérez le papier, puis réajustez les guides et la butée selon le format de papier. Ils doivent être légèrement en contact avec le papier.

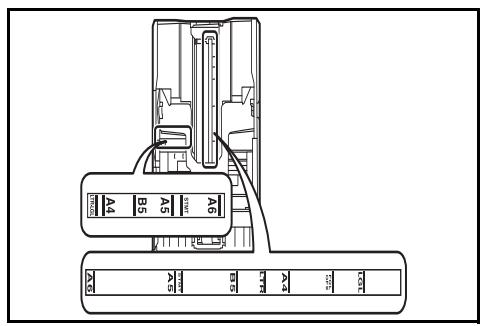

Les formats papier standard sont indiqués à l'intérieur du bac.

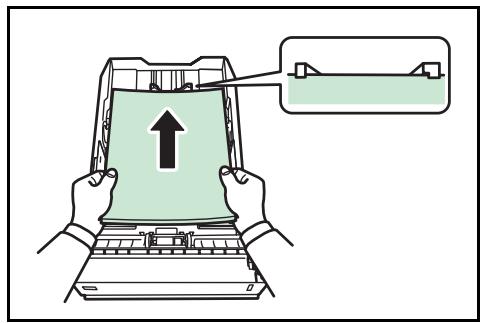

6 Chargez le papier souhaité dans le bac.

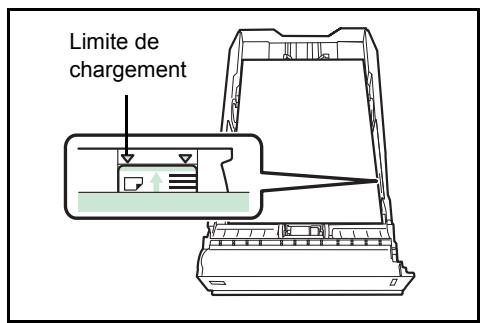

Remarque : Ne placez pas de papier au-delà des repères de chargement maximal indiqués sur les guides papier. Le bac à papier contient environ 500 feuilles de papier de 80 g/m² (21 lb.) d'une épaisseur de 0,11 mm (le modèle FS-C5100DN contient environ 250 feuilles de papier d'une épaisseur de 0,11 mm/feuille).

7 Réinsérez la cassette dans l'imprimante et enfoncez-la complètement.

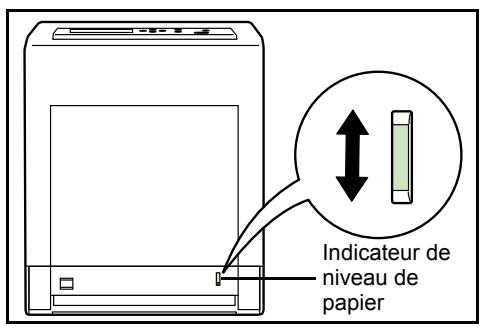

L'avant du bac papier contient un indicateur de niveau de papier qui permet de connaître la quantité de papier restante. Lorsque le papier est épuisé, l'indicateur affiche le niveau (vide).

Chargement de papier dans le bac MF (multifonction)

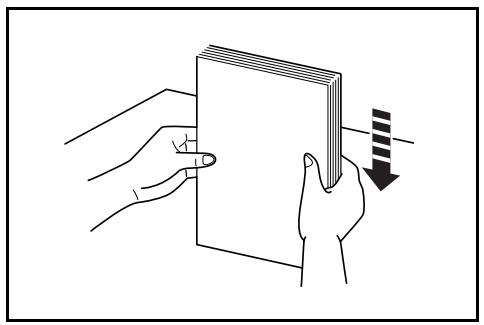

1 Aérez les supports (papier/transparents), puis égalisez la pile sur une surface plane pour éviter les bourrages papier ou les impressions de travers.

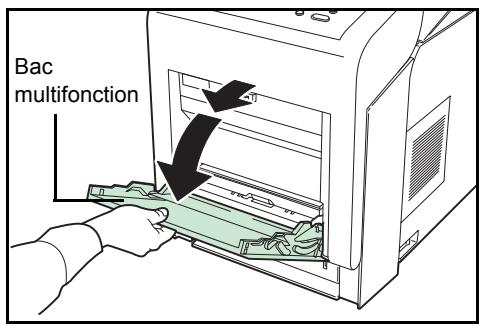

2 Appuyez au centre du bac MF et tirez-le vers vous jusqu'à ce qu'il s'arrête.

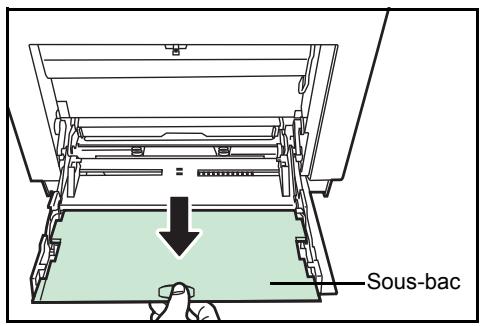

3 Tirez le sous-bac vers vous jusqu'à ce qu'il s'arrête et vérifiez qu'il n'y a pas d'espace.

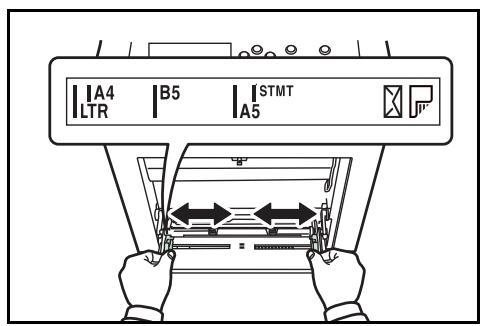

4 Réglez la position des guides papier du bac MF. Les formats de papier standard sont marqués. Pour les formats standard, faites glisser les guides jusqu'à la position correspondante.

5 Alignez le papier sur les guides papier et insérez-le plus loin possible.

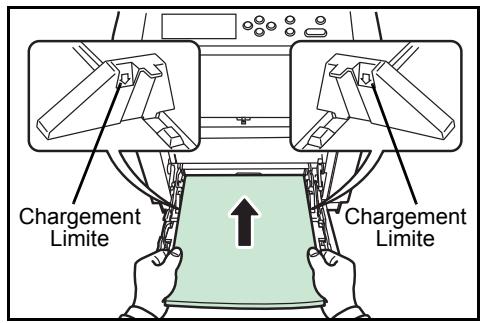

Remarque Ne placez pas de papier au-delà des repères de chargement maximal indiqués à l'intérieur du bac Multi. Lorsque vous imprimez sur des transparents, chargez une feuille à la fois dans l'imprimante.

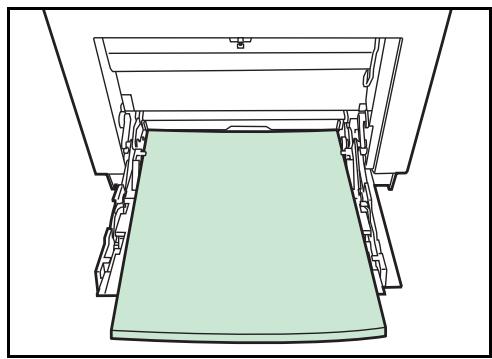

Si le papier est très courbé dans un sens, par exemple si le papier est déjà imprimé sur une face, essayer de l'enrouler dans le sens opposé afin de compenser la courbure. À leur sortie, les feuilles imprimées seront plates.

Correct
Incorrect

6 Configurez le format de papier du bac Multi depuis le panneau de commande de l'imprimante. Se reporter à la Format Bac MF (Définition du format du papier du bac MF) à la page 6-34. 7 Réglez le mode d'impression approprié à l'épaisseur du papier (enveloppe ou papier normal). Pour imprimer sur des enveloppes, placez le sélecteur d'enveloppe à droite pour sélectionner le mode enveloppe. Pour imprimer sur du papier normal, placez le sélecteur à gauche pour sélectionner le mode papier.

Les modes d'impression sont inscrits sur le sélecteur. Vérifiez d'avoir sélectionné le mode correct pour le papier utilisé.

IMPORTANT Les enveloppes ne peuvent pas être imprimées en mode papier. Lors de l'impression en papier normal avec le mode

enveloppe sélectionné, la vitesse d'impression et la qualité sont inférieures au mode papier.

Butée du papier

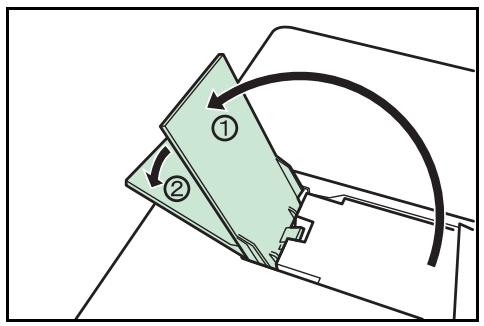

Alignez la butée du papier sur le format de papier désiré.

Pour un papier au format A4 ou Letter : alignez avec la position ① Pour un papier au format Legal : alignez avec la position ②

3 Opérations d'impression

Ce chapitre aborde les rubriques suivantes :

Modification des paramètres de l'interface réseau 3-2

Impression d'une page de configuration d'interface réseau 3-10

Installation du pilote de l'imprimante 3-11

Impression à partir d'un logiciel d'application 3-17

Modification des paramètres de l'interface réseau

Cette imprimante prend en charge les protocoles TCP/IP, TCP/IP (IPv6), NetWare, AppleTalk, IPP, Serveur SSL, IPSec et le niveau de sécurité.

Remarque : Lorsque tous les réglages concernant le réseau ont été effectués, mettez la machine hors tension, puis à nouveau sous tension.

Cette opération est obligatoire pour que les réglages soient pris en compte!

Paramètres tcp/ip, tcp/ip (IPV6)

Réseau

1 Appuyez sur [MENU]. 2 Appuyez sur ou jusqu'à ce que Réseau > apparaisse. 3 Appuyez sur. La sélection change à chaque fois que vous appuyez sur ou . Se reporter aux explications ci-dessous lors de la spécifique des paramètres.

TCP/IP Inactif

Sélectionnez Actif dans le cas d'une connexion à un réseau via TCP/IP. Le sous-menu comprend des éléments incluant DHCP, Adresse IP, Masque de sous-réseau, Passerelle et Bonjour.

TCP/IP (IPv6) > Inactif

Sélectionnez Actif dans le cas d'une connexion à un réseau via TCP/IP (IPv6). Le sous-menu comprend des éléments incluant RA (Stateless) et DHCPv6.

>TCP/IP Actif

DHCP Inactif >>Adresse IP 000.000.000.000 >>Masque sous-résean 000.000.000.000 >>Passerelle 000.000.000.000 >>Bonjour Inactif Masque sous-résean 000.000.000.000

Tcp/ip

Ce chapitre décrit comment activer le protocole TCP/IP.

1 Si TCP/IP est réglé sur Inactif, utilisez ou pour sélectionner Actif et appuyez sur [OK]. 2 Appuyez sur. La sélection change à chaque fois que vous appuyez sur ou .

3 Affichez l'élément que vous voulez régler et appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait lorsque vous réglez DHCP et Bonjour. Un curseur clignotant () apparait lorsque vous réglez Adresse IP, Masque srsés. et Passerelle. 4 Appuyez sur ou pour sélectionner On ou Inactif pour DHCP et Bonjour.

Pour les réglages Adresse IP, Masque srsés. et Passerelle, appuyez sur ou pour déplacer le curseur clignotant sur le numéro que vous pouvez modifier (de 000 à 255). Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

Remarque : Vérifiez les paramètres de l'adresse réseau avec votre administrateur réseau.

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

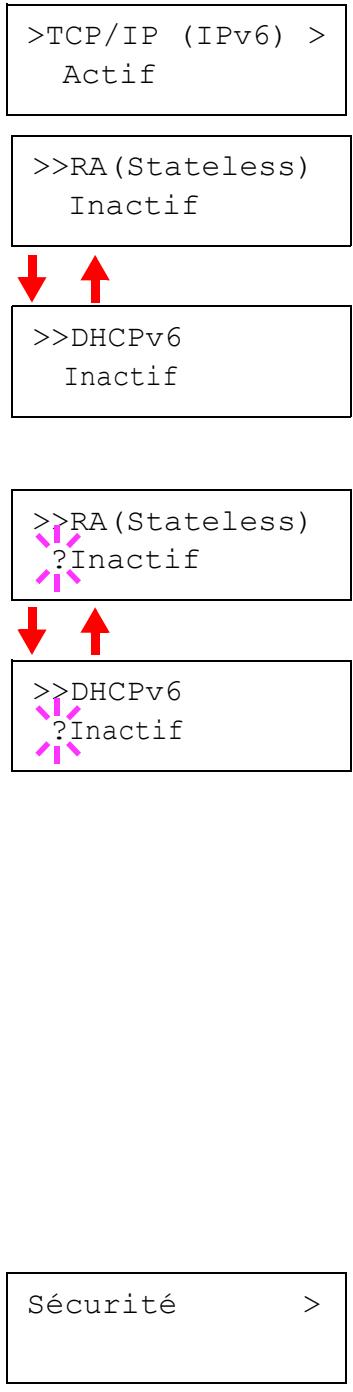

Tcp/IP (IPV6)

Ce chapitre décrit comment activer le protocole TCP/IP (IPv6).

1 Si TCP/IP (IPv6) est réglé sur Inactif, utilisez ou pour sélectionner Actif et appuyez sur [OK]. 2 Appuyez sur. La sélection change à chaque fois que vous appuyez sur ou .

3 Affichez l'objet que vous pouvez régler et appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait lorsque vous réglez RA (Stateless) et DHCPv6. 4 Appuyez sur ou pour sélectionner On ou Inactif pour RA(Stateless) et DHCPv6.

Remarque : Vérifiez les paramètres de l'adresse réseau avec votre administrateur réseau.

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Paramètres NetWare, AppleTalk, IPP, Serveur SSL, IPSec et niveau de sécurité

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Sécurité > apparaisse.

ID -

Mot de passage

NetWare Actif

AppleTalk Actif

IPP Inactif

Serveur SSL > Inactif

IPSec Inactif

3. Appuyez sur. La sélection change à chaque fois que vous appuyez sur ou ▽. Se reporter aux explications ci-dessous lors de la spécification des paramètres.

Si vous utilisez NetWare, AppleTalk, IPP, Serveur SSL ou IPSec pour vous connecter à un réseau, vous doivent saisir une ID administrateur. L'ID administrateur par défaut est la partie numérique du nom du modèle de votre imprimante. Si vous utilisez l'imprimante FS-C5300DN, saisissez "5300". Si vous utilisez l'imprimante FS-C5350DN, saisissez "3000".

Si vous utilisez NetWare, AppleTalk, IPP, Serveur SSL ou IPSec pour vous connecter à un réseau, vous devez saisir un mot de passer administrateur. Le mot de passer administrateur par défaut est la partie numérique du nom du modele de votre imprimante. Si vous utilisez l'imprimante FS-C5300DN, saisissez "5300". Si vous utilisez l'imprimante FS-C5350DN, saisissez "3000".

Sélectionnez Actif dans le cas d'une connexion à un réseau via NetWare. Dans le sous-menu, les types de trame disponibles sont Auto., 802.3, Ethernet-II, SNAP et 802.2.

AppleTalk doit être activé (Actif) pour que des ordinateurs Macintosh puissent être intégrés au réseau.

Sélectionnez Actif dans le cas d'une connexion à un réseau via IPP.

Sélectionnez Actif dans le cas d'une connexion à un réseau via Serveur SSL. Le sous-menu comprend des éléments incluant DES, 3DES, AES, IPP over SSL et HTTPS.

Sélectionnez Actif dans le cas d'une connexion à un réseau via IPSec.

Suite page suivante.

Niveau de sécurité Elevé

Réglez Niveau de sécurité sur Elevé.

Ce chapitre explique la procédure d'activation de NetWare.

NetWare Actif

1 Saisissez l'ID administrateur et le mot de passe. Ensuite, si NetWare est réglé sur Inactif, utilisez ou pour sélectionner Actif et appuyez sur [OK].

Type de trame Auto.

2 Appuyez sur

Type de trame ? Auto.

3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît. La sélection change à chaque fois que vous appuyez sur ou .

Type de trame : 802.3

Type de trame ? Ethernet-II

Type de trame ? SNAP

Type de trame : 802.2

4 Affichez l'élément que vous voulez régler et appuyez sur [OK].

5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

>AppleTalk Actif

Ce chapitre explique la procédure d'activation d'AppleTalk.

1 Saisissez l'ID administrateur et le mot de passe. Ensuite, si AppleTalk est réglé sur Inactif, utilisez ou pour sélectionner Actif.

>AppleTalk ?Actif

2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 3 Appuyez à nouveau sur [OK]. 4 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Ce chapitre explique la procédure d'activation d'IPP.

>IPP Actif

1 Saisissez l'ID administrateur et le mot de passe. Ensuite, si IPP est réglé sur Inactif, utilisez ou pour sélectionner Actif.

>IPP ?Actif

2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 3 Appuyez à nouveau sur [OK]. 4 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Serveur SSL

Ce chapitre explique la procédure d'activation de Serveur SSL.

Serveur SSL Actif

1 Saisissez l'ID administrateur et le mot de passe. Ensuite, si Serveur SSL est réglé sur Inactif, utilisez ou pour SéLECTIONNER Actif et appuyez sur [OK].

DES Inactif

2 Appuyez sur. La sélection change à chaque fois que vous appuyez sur ou ∇.

3DES Inactif

AES Inactif

IPP over SSL Inactif

HTTPS Inactif

3 Affichez l'objet que vous pouvez régler et appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Ce chapitre explique la procédure d'activation d'IPSec.

1 Saisissez l'ID administrateur et le mot de passe. Ensuite, si IPSec est réglé sur Inactif, utilisez ou pour sélectionner Actif. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 3 Appuyez à nouveau sur [OK]. 4 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

IPSec Actif

Niveau de sécurité

Niveau de sécurité Elevé

Niveau de sécurité est principalement un menu utilisé par le personnel de service pour le travail d'entretien. Les clients n'ont pas besoin d'utiliser ce menu.

Impression d'une page de configuration d'interface réseau

Cette page peut être imprimée depuis l'interface réseau. Elle est parfois appelée page d'état. La page de configuration du réseau indique les adresses réseau ainsi que des informations sur l'interface réseau en fonction des différents protocoles réseau.

Ajuster/maintenance

Réglage/Maintenance est utilisé pour régler la qualité de l'impression et pour effectuer l'entretien de l'imprimante.

Les options disponibles dans Réglage/Maintenance sont les suivantes :

• Calibrage Couleur
• Enregistrement Normal
• Détails de l'enreg. Redémarrer Imprimante Service

IMPORTANT Service est principalement un menu utilisé par le personnel de service pour le travail d'entretien. Les clients n'ont pas besoin d'utiliser ce menu.

1 Appuyez sur [MENU]. 2 Appuyez sur ou jusqu'à ce que Ajuster/Maintenance > apparaisse.

3 Appuyez sur lorsque Ajuster/Maintenance > est affiché. 4 Appuyez sur ou jusqu'à ce que > Service > apparaisse. 5 Appuyez sur 6 Appuyez sur ou jusqu'à ce que >>Impression Config réseau apparaisse. 7 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

Impression Config réseau ?

8 Appuyez sur [OK]. En traitement apparaît et une page d'état est imprimée. 9 L'état Prêt s'affiche sur l'écran à la fin de l'impression.

Installation du pilote de l'imprimante

Avant d'installer le pilote d'imprimante depuis le CD-ROM, assurez-vous que l'imprimante est branchée et connectée à l'ordinateur.

Installation du logiciel sous windows.

Si vous connectez cette imprimante à un ordinateur avec Windows, effectuez les étapes suivantes pour installer le pilote de l'imprimante. L'exemple vous montre comment brancher votre imprimante à un ordinateur avec Windows Vista.

Remarque : Sous Windows Vista, Windows XP et Windows 2000, vous devez être connecté avec des privilèges d'administrateur.

Vous pouvez utiliser le mode express ou le mode personnalisé pour installer le logiciel. Le mode express détecte automatiquement les imprimantes connectées et installe le logiciel requis. Utilisez le mode personnalisé si vous souhaitez spécifier le port de l'imprimante et sélectionner le logiciel à installer.

Allumez l'ordinateur et lancez Windows.

Si la boîte de dialogue Assistant Ajout de nouveau matériel détecté s'affiche, cliquez sur Annuler.

2 Insérez le CD-ROM fourni avec l'imprimante dans le lecteur optique de l'ordinateur. Sous Windows Vista, la fenêtre de gestion des comptes utilisateur apparait. Cliquez sur Autoriser.

Le programme d'installation se lance.

Remarque : Si l'assistant d'installation ne se lance pas automatiquement, ouvre la fenêtre du CD-ROM dans Windows Explorer et double-cliquez sur Setup.exe.

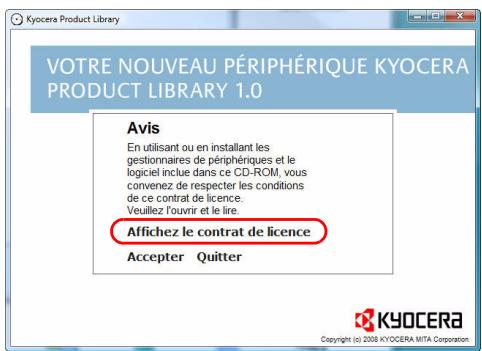

3 Cliquez sur Afficher le contrat de licence et lisez l'accord de licence. Cliquez sur Accepter.

4 Cliquez sur Installer le logiciel.

L'assistant d'installation démarre. Cliquez sur Suivant.

À partir de ce point, la procédure diffère en fonction de votre version de Windows et de votre méthode de connexion. Effectuez la procédure correcte correspondant à votre type de connexion.

Mode express Mode personnelé

Mode express

En mode express, l'installateur détecte automatiquement l'imprimante lorsqu'elle est allumée. Utilisez le mode express pour des méthodes de connexion standard.

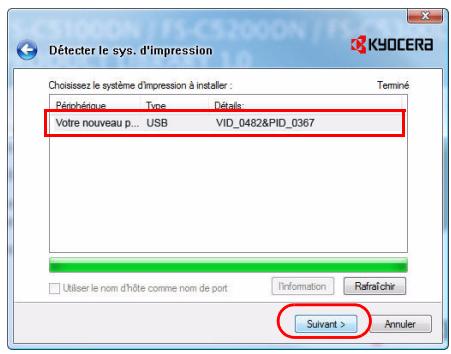

1 Dans la fenêtre de besoin de la méthode d'installation, Sélectionnez Mode express. La fenêtre de détection d'imprimante apparait et l'installer détecte les imprimantes connectées. Si l'installer ne détecte d'imprimante, vérifie que l'imprimante est connectée via USB ou un réseau et qu'elle est allumée. Revenez ensuite à la fenêtre de détection d'imprimante.

Remarque : Les informations affichées dans les boîtes de dialogue d'installation de Windows Vista et Windows XP sont légèrement différentes, mais la procédure d'installation est la même.

Sélectionnez l'imprimante que vous souhaitez installer et cliquez sur Suivant.

Remarque Si la fenêtre Assistant de nouveau matériel détecté s'affiche, cliquez sur Annuler. Si un message d'avertissement pour l'installation de matériel s'affiche, cliquez sur Continuer.

3 Vous pouvez personnaliser le nom de l'imprimante dans la fenêtre des paramètres d'installation. Ce nom sera affiché dans la fenêtre Imprimante et dans les listes d'imprimantes affichées dans les applications. Spécifiez si vous souhaitez partager le nom de l'imprimante ou définir l'imprimante en tant qu'imprimante existante, puis cliquez sur Suivant.

IMPORTANT L'étape 3 n'apparaît que si l'imprimante est connectée via réseau. Elle n'apparaît pas si l'imprimante est connectée via USB.

4 Une fenêtre s'affiche pour vous permettre de vérifier les paramètres. Vérifiez attentivement les paramètres, puis cliquez sur Installer.

Remarque Si la fenêtre Sécurité Windows s'affiche, cliquez sur Installer malgré tout ce pilote.

5 Un message s'affiche indiquant que l'imprimante a été correctement installée. Cliquez sur Quitter pour quitter l'assistant d'installation de l'imprimante et retourner au menu principal du CD-ROM.

Si la boîte de dialogue de paramétrage du périphérique s'affiche après avoir cliqué sur Quitter, vous pouvez spécifier les paramètres

pour les éléments comme les fonctionnalités optionnelles installées sur l'imprimante. Vous pouvez aussi spécifier les paramètres du périphérique après avoir quitté l'installation. Pour plus de détails, reportez-vous à la section Paramètres du périphérique dans le manuel d'utilisation du pilote de l'imprimante sur le CD-ROM.

Ceci termine la procédure d'installation du pilote de l'imprimante. Suivez les instructions à l'écran pour redémarrer le système au besoin.

Mode personnalisé

Utilisez le mode personnelisé si vous souhaitez spécifier le port de l'imprimante et sélectionner le logiciel à installer.

Par exemple, si vous ne voulez pas remplacer les polices de caractère installées sur votre ordinateur, Sélectionnez Mode personnelisé et décochez la case Polices dans la fenêtre d'installation.

1 Sélectionnez Mode personnelisé.

2 Suivez les instructions de la fenêtre de l'assistant d'installation, puis Sélectionnez les ensembles logiciels à installer et spécifie le port, etc.

Pour plus de détails, reportez-vous à la section Installation personnalisée dans le manuel d'utilisation du pilote de l'imprimante sur le CD-ROM.

Installation sur un ordinateur macintosh

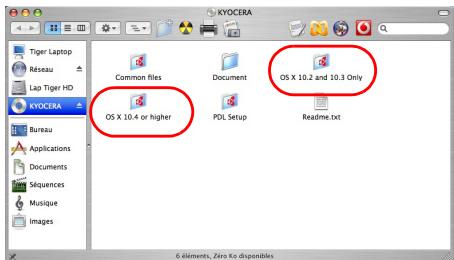

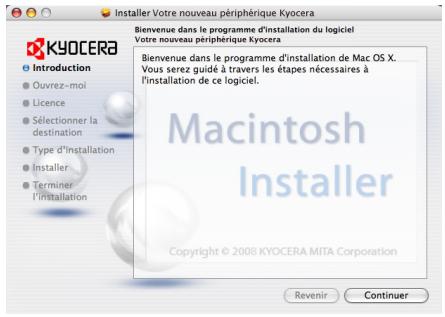

1 Mettez l'imprimante et l'ordinateur Macintosh sous tension. 2 Introduisez le CD-ROM (Product Library) dans le lecteur de CD-ROM. 3 Effectuez un double-clic sur l'icône du CD-ROM. 4 Effectuez un double-clic sur OS X 10.2 and 10.3 only ou sur OS X 10.4 or higher en fonction de votre version de Mac OS.

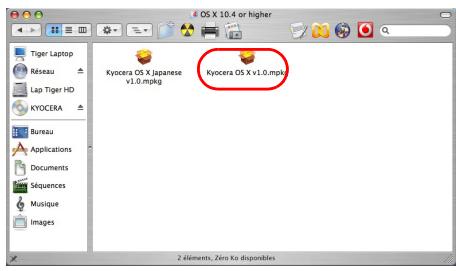

5 Double-cliquez sur Kyocera OS X x. x.

6 Le programme d'installation du pilote de l'imprimante démarre.

7 Choisissez Sélectionner destination, Type d'installation et installez le pilote de l'imprimante comme indiqué par les instructions du logiciel d'installation.

Remarque En plus d'Installation facile, les options Type d'installation comprennent Installation personnalisée, qui vous permet de spécifier les composants à installer.

IMPORTANT Dans l'écran Authentication, saisissez le nom et le mot de passe utilisés pour vous connecter au système d'exploitation.

Ceci termine l'installation du pilote de l'imprimante. Spécifiez ensuite les paramètres de l'imprimante.

Si une connexion IP ou AppleTalk est utilisée, les paramètres ci-dessous sont nécessaires. Si une connexion USB est utilisée, l'imprimante est automatiquement reconnectée et connectée.

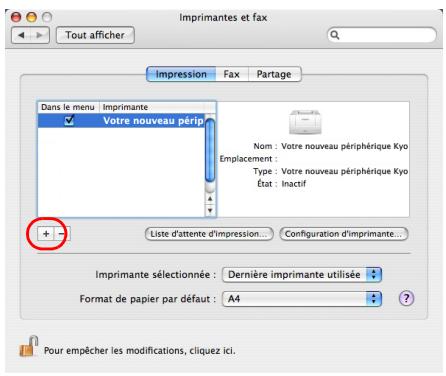

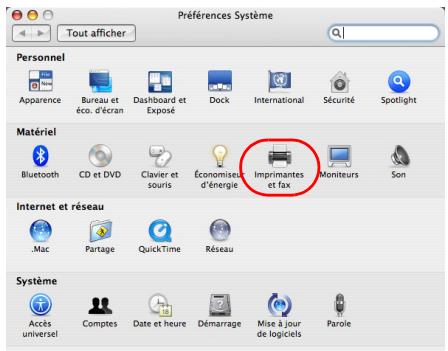

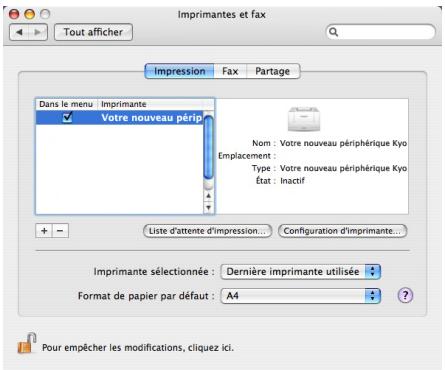

8 Ouvrez Préférences système et cliquez sur Imprimantes et Fax.

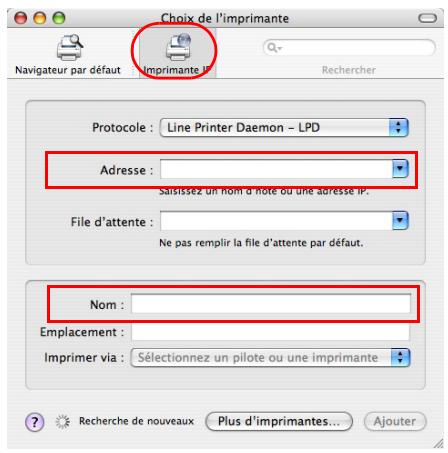

9 Cliquez sur le symbole (+) pour ajouter le pilote de l'imprimante installée.

10 Cliquez sur l'icône IP pour une connexion IP ou sur l'icône AppleTalk pour une connexion AppleTalk, puis saisissez l'adresse IP et le nom de l'imprimante.

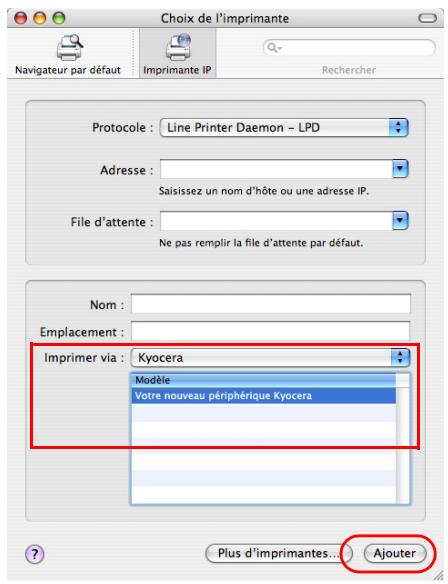

11 Sélectionnez le pilote de l'imprimante installée et cliquez sur Ajouter.

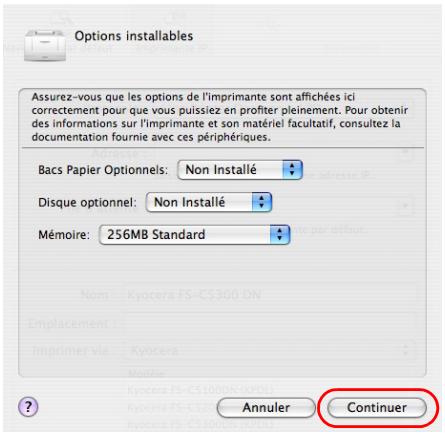

Sélectionnez les options disponibles pour l'imprimante et cliquez sur Continuer.

13 L'imprimante sélectionnée est ajoutée. Ceci termine la procédure de réglage de l'imprimante.

Impression à partir d'un logiciel d'application

Suivez la procédure ci-dessous pour imprimer un document créé dans une application. Vous pouvez sélectionner le format de papier et la destination de sortie pour l'impression.

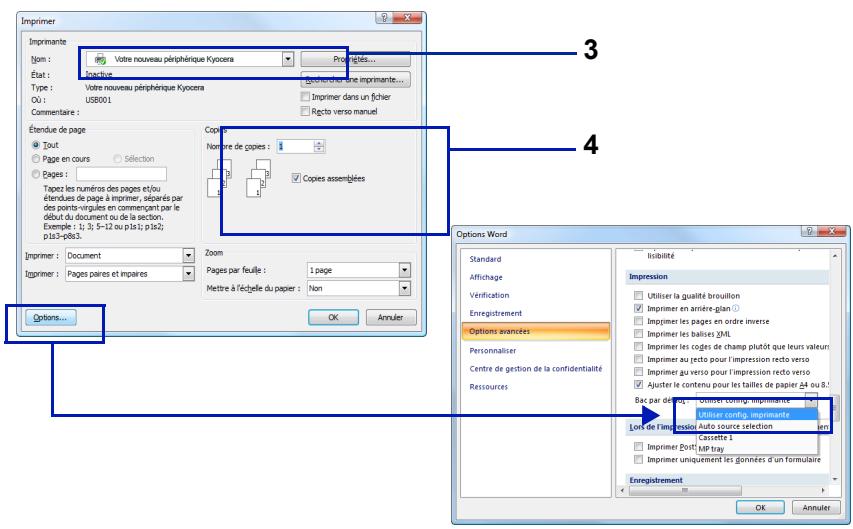

1 Chargez le papier souhaité dans la cassette. 2 Dans le menu Fichier de l'application, sélectionnez l'option Imprimer. La boîte de dialogue Imprimer s'affiche. 3 Cliquez sur la liste déroulante des imprimantes. Cette liste contient toutes les imprimantes installées dans Windows. Cliquez sur le nom de l'appareil. 4 Entrez le nombre d'exemplaires souhaité dans la zone Nombre de copies. (maximum 999).

Pour Microsoft Word, il est recommandé de cliquer sur le bouton Options, puis de sélectionner l'option Utiliser config. imprimante dans la zone Bac par défaut.

5 Cliquez sur OK pour lancer l'impression.

Remarque Pour plus d'informations sur l'utilisation du logiciel du pilote de l'imprimante, reportez-vous au document KX Printer Driver User Guide.

Status Monitor surveille l'état de l'imprimante et fournit une fonction de création de rapport continue. Il vous permet également de spécifier et de modifier les paramètres des imprimantes non compris dans KX driver.

Status Monitor est installé automatiquement au cours de l'installation de KX driver.

Accès à status monitor

Utilisez l'une des méthodes indiquées ci-dessous pour lancer Status Monitor.

Lancement au début de l'impression :

Lorsque vous spécifiez une imprimante et que vous commencez un travail d'impression, une instance de Status Monitor est lancée pour chaque nom d'imprimante. Si le démarrage de Status Monitor est requis pour plusieurs imprimantes, les instances sont lancées pour chaque imprimante qui en fait la demande.

Lancement à partir des propriétés de KX Driver :

Cliquez sur le bouton À propos dans la boîte de dialogue Propriétés de KX driver. Cliquez ensuite sur Status Monitor dans la boîte de dialogue À propos pour lancer Status Monitor.

Utilisez l'une des méthodes indiquées ci-dessous pour quitter Status Monitor.

Quitter manuellement :

Effectuez un clic droit sur l'icône de Status Monitor dans la barre des tâches et sélectionnez Quitter dans le menu pour quitter Status Monitor.

Quitter automatiquement :

Status Monitor se ferme automatiquement au bout de 5 minutes d'inactivité.

Aperçu d'écran

L'aperçu d'écran de Status Monitor est le suivant.

Fenêtre pop-up

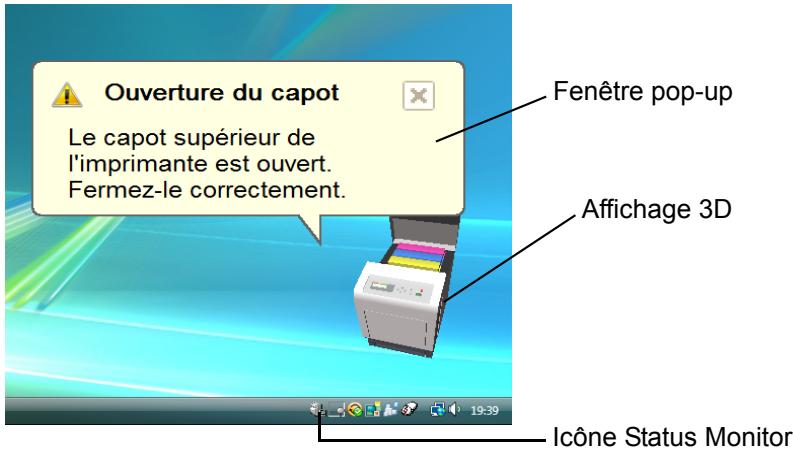

Si un événement de notification d'information se produit, une fenêtre pop-up s'affiche. Cette fenêtre s'affiche uniquement lorsque l'affichage 3D est ouvert sur le bureau.

Affichage 3D

Il affiche l'état de l'imprimante surveillée sous forme d'image 3D. Vous pouvez CHOISIR DE MONTRER OU DE MASQUER L'AFFICHAGE 3D à partir du menu qui s'affiche lorsque vous effectuez un clic droit sur l'icone Status Monitor.

Si un événement de notification d'information se produit, l'affichage 3D et une alerte sonore sont utilisés pour vous avertir. Pour plus d'informations sur les paramètres de notification sonore, reportez-vous à la section Paramètres de Status Monitor à la page 3-20.

Lorsque Status Monitor fonctionne, son icône s'affiche dans la zone de notification de la barre des tâches. Lorsque vous placez le curseur sur l'icône, le nom de l'imprimante s'affiche. Effectuez un clic droit sur l'icône Status Monitor pour pouvoir régler les options ci-dessous.

Afficher status monitor

Affiche ou masque l'icône Status Monitor.

Configurer...

Si l'imprimante est connectée à un réseau TCP/IP et possède sa propre adresse IP, utilisez un navigateur Web pour accéder à COMMAND CENTER et modifier ou vérifier les paramètres du réseau. Pour plus d'informations, consultez le document COMMAND CENTER Operation Guide.

Préférences

Spécifiez les paramètres Notification sonore et Apparence pour Status Monitor. Pour plus d'informations, reportez-vous à la section Paramètres de Status Monitor à la page 3-20.

Accéder au site Web de Kyocera Mita.

Quitter

Quitter Status Monitor.

Utilisez l'option Préférence pour paramétrer Status Monitor. Status Monitor possède deux onglets de configuration des paramètres.

Onglet notification sonore

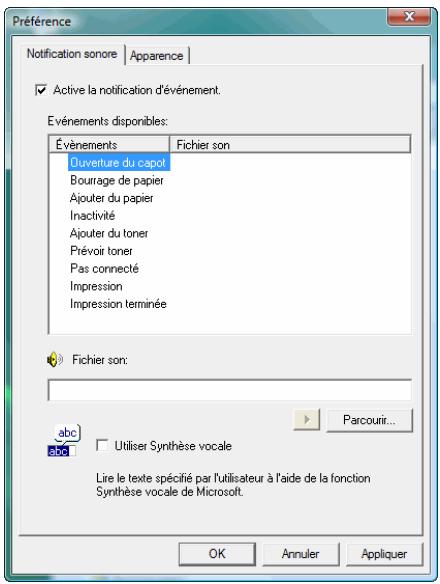

L'onglet Notification sonore contient les éléments suivants.

IMPORTANT Pour confirmer les paramètres de l'onglet Notification sonore, l'ordinateur doit disposer d'une carte son et de haut-parleurs.

Active la notification d'événement

Sélectionnez pour activer ou désactiver la surveillance des événements dans les événements disponibles.

Synthèse vocale

Un fichier son peut être sélectionné si vous avez besoin d'une notification sonore. Cliquez sur Parcourir pour rechercher le fichier son.

Utiliser synthèse vocale

Cochez cette case pour saisir le texte que vous voulez entendre lors des événements. Bien qu'un fichier son ne soit pas nécessaire, cette fonction est disponible pour Windows XP ou supérieur.

Pour utiliser cette fonction, suivez ces étapes.

1. Sélectionnez "Active la notification d'événement". 2. Sélectionnez un événement à utiliser avec la fonction de synthèse vocale dans les Événements disponibles. 3. Cliquez sur Parcourir pour obtenir une notification avec un fichier son.

Remarque Le format de fichier disponible est WAV.

Sélectionnez Utilisez Synthèse vocale pour entendre le texte saisi dans la case Synthèse vocale lorsqu'un événement se produit.

4 Cliquez sur pour vérifier que le son ou le texte est correctement produit.

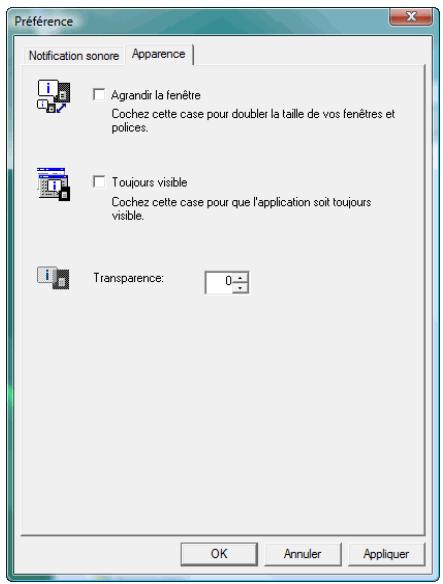

Onglet apparence

L'onglet Apparence contient les éléments suivants.

Agrandir la fenêtre

Double la taille de la fenêtre Status Monitor.

Toujours visible

Place Status Monitor au-dessus de toutes les autres fenêtres actives.

Affiche la fenêtre Status Monitor en transparence.

Déinstallation du logiciel (ordinateur avec windows)

Le logiciel peut être désinstallé (supprimé) à l'aide du CD-ROM (Product Library) fourni avec l'imprimante.

IMPORTANT Sur les ordinateurs Macintosh, le logiciel ne peut pas être désinstallé à l'aide du CD-ROM (Product Library), car les paramètres de l'imprimante sont spécifiés à l'aide d'un fichier PPD (PostScript Printer Description).

1 Quittez toutes les applications actives. 2 Introduisez le CD-ROM (Product Library) fourni dans le lecteur de CD-ROM. 3 En suivant la procédure utilisée pour installer le pilote de l'imprimante, cliquez sur Supprimer le logiciel. L'assistant Kyocera Uninstaller s'affiche. 4 Sélectionnez le logiciel à désinstaller. 5 Cliquez sur Désinstaller.

Remarque : Sous Windows Vista, l'écran "Retirer le pilote et l'ensemble" s'affiche. Sélectionnez "Retirer le pilote et l'ensemble pilote" et cliquez sur OK.

La déinstallation commence.

6 Lorsque l'écran "La désinstallation a réussi" s'affiche, cliquez sur Suivant. 7 Choisissez si vous voulez redémarrer l'ordinateur ou non, puis cliquez sur Terminer.

4 Entretien

Ce chapitre aborde les rubriques suivantes :

Informations générales 4-2

Remplacement de la cartouche de toner 4-2

Remplacement du bac de réception de toner 4-6

Nettoyage de l'imprimante 4-8

Informations générales

Ce chapitre décrit les opérations d'entretien de base que vous pouvez effectuer sur l'imprimante. En fonction du message affiché sur l'écran, vous pouvez replacer les éléments suivants :

• Kits de toner
• Bac de récapitulation de toner

Les éléments suivants doivent également être nettoyés régulièrement :

• Unité de transfert du papier

Remarque Récolte d'information sur les puce mémoire - La puce mémoire fixée à la cartouche de toner est conçue pour améliorer la commodité de l'utilisateur final, pour aider lors de l'opération de recyclage des cartouches de toner usagées et pour récolter des informations utiles à la planification et au développement de nouveaux produits. Les informations récoltées sont anonymes - elles ne peuvent être associées à aucun individu particulier et les données sont prévues pour une utilisation anonyme.

Remplacement de la cartouche de toner

La cartouche de toner dans l'imprimante doit être remplacée lorsqule message indique Fin de toner ou peu après. Si vous continuez à utiliser l'imprimante, l'alimentation en toner peut s'épuiser et l'imprimante cesserà d'imprimer pour afficher le message Remplacer toner C, M, Y, K vous indiquant d'installer un nouveau kit de toner.

Fréquence de remplacement de la cartouche de toner

La durée de vie des cartouches de toner dépend de la quantité de toner nécessaire pour réaliser les travaux d'impression. Selon ISO/IEC 19798 et avec la fonction EcoPrint désactivée, la cartouche de toner possède les performances d'impression suivantes (pour du papier A4/Letter):

FS-C5100DN

Couleur du toner	Durée de vie de la cartouche de toner (pages imprimables)
Noir	5 000 images
Cyan	4 000 images
Magenta	4 000 images
Jaune	4 000 images

FS-C5200DN

Couleur du toner	Durée de vie de la cartouche de toner (pages imprimables)
Noir	7 000 images
Cyan	6 000 images
Magenta	6 000 images
Jaune	6 000 images

Couleur du toner	Durée de vie de la cartouche de toner (pages imprimables)
Noir	12 000 images
Cyan	10 000 images
Magenta	10 000 images
Jaune	10 000 images

Remarque : Les cartouches de toner fournies avec l'imprimante sont des cartouches de toner de démarrage. La cartouche de toner de démarrage peut imprimer jusqu'à

50 % de la capacité de l'imprimante avant de s'épuiser (par exemple : la FS-C5200DN peut imprimer 3 500 (FS-C5350DN : 6 000) images monochromes avec la cartouche de toner noir de démarrage).

Kits de toner

Pour des résultats optimaux, nous conseillons d'utiliser uniquement des pièces et des fournitures Kyocera originales. Tout dégât causé par l'utilisation d'un toner différent du toner original Kyocera Mita est exclu de la garantie.

Les kits de toner sont fournis en 4 couleurs différentes : cyan, magenta, jaune et noir.

Un kit de toner neuf contient les éléments suivants pour chaque couleur :

• Cartouche de toner
• Sacs en plastique destinés à recueillir la cartouche de toner et le bac de récapuration de toner usagés
• Bac de récupération de toner Guide d'installation

Remarque : Conservez la cartouche de toner dans son carton d'emballage tant que vous n'êtes pas prêts à l'installer dans l'imprimante.

Comprendre les messages demandant le remplacement des cartouches de toner

L'imprimante affiche des messages à deux stades d'utilisation du toner pour chaque couleur. Ces messages sont automatiquement affichés en alternance avec les autres messages de l'imprimante (comme Prêt) :

• Lorsque la quantité de toner devient faible (par exemple, dans la cartouche cyan), l'imprimante affiche le message Fin de toner C, qui constitue un premier avertissement. Il n'est pas forcément nécessaire de remplacer la cartouche à ce stade.
• Si vous ignorez le message ci-dessus et que vous continuez à imprimer, l'imprimante affiche le message Remplacer toner juste avant que la cartouche de toner ne soit complètement vide. Vous devez alors remplacer la cartouche immédiatement. Nettoyez les fils du chargeur séparément, etc. Une fois le remplacement de la cartouche de toner terminé, ce message n'est pas automatiquement remplacé par le message Prêt. Pour redémarrer l'impression, appuyez sur [GO] afin de ramener l'imprimante à l'état Prêt.

Dans les deux cas, remplacez la cartouche de toner en vous reportant à la section Remplacement de la cartouche de toner à la page 4-2.

Remplacement de la cartouche de toner

Cette section décrit la procédure de remplacement des cartouches de toner. Lorsque vous remplacez la cartouche de toner de n'importe quelle couleur, remplacez toujours le bac de récapération de toner en même temps. En effet, lorsque celui-ci est plein, le toner utilisé risque de déborder et d'endommager l'imprimante.

ATTENTION Ne tentez pas d'incinérer la cartouche de toner. Des étincelles dangereuses peuvent provoquer des brûlures.

IMPORTANT Lors du remplacement de la cartouche de toner, éloignez temporairement les supports de stockage et les fournitures informatiques (disquettes, par exemple) de la cartouche de toner. Vous évitez ainsi de les endommager avec le magnétisme du toner.

IMPORTANT Kyocera Mita Corporation rejette toute responsabilité en cas de dégâts ou de problèmes liés à l'utilisation de cartouches de toner différentes des cartouches de toner originales Kyocera. Pour obtenir les importantes performances, il est également recommandé d'utiliser uniquement les cartouches de toner Kyocera spécifiques conçues pour l'utilisation dans votre pays ou votre région. Si une cartouche de toner pour une autre destination est installée, l'imprimante cessera d'imprimer.

Remarque : Il n'est pas nécessaire de mettre l'imprimante hors tension pour procéder au remplacement. Si vous la mettez hors tension, toutes les données en cours de traitement dans l'imprimante seront supprimées.

Pour remplacer la cartouche de toner, vérifiez d'abord la couleur de la cartouche de toner qui doit être remplacée. Dans cet exemple, on suppose que vous remplacez la cartouche de toner jaune.

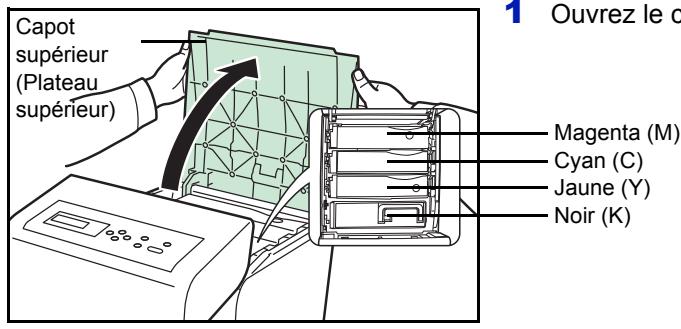

1 Ouvrez le capot supérieur (plateau supérieur).

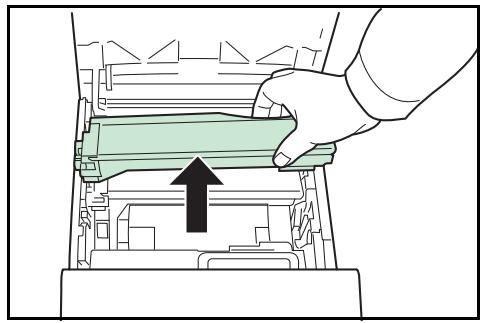

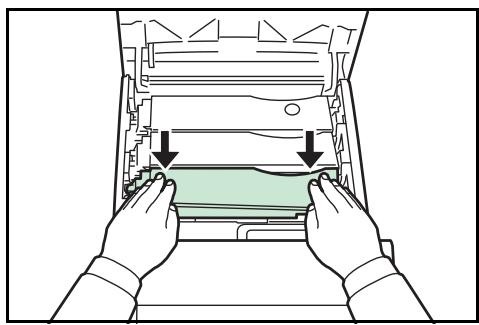

2 Retirez soigneusement la cartouche de toner usagée de l'imprimante.

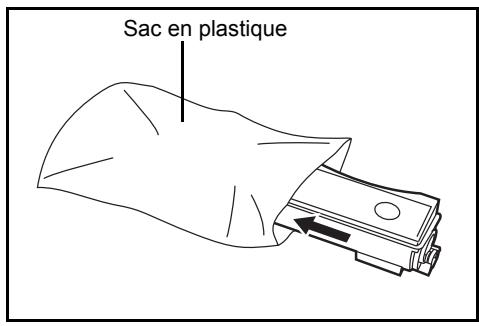

3 Placez la cartouche de toner usagée dans le sac en plastique (fourni dans le kit de toner) et mettez celui-ci au rebut conformément aux réglementations locales en vigueur. 4 Sortez la nouvelle cartouche du kit de toner. 5 Agitez-la au moins 5 ou 6 fois afin de répartir le toner de manière uniforme à l'intérieur de la cartouche, comme indiqué sur l'illustration. N'appuyez pas trop fort au centre de la cartouche de toner et ne touchez pas la fente d'alimentation du toner. 6 Placez la nouvelle cartouche de toner dans l'imprimante comme illustré sur la figure ci-dessous.

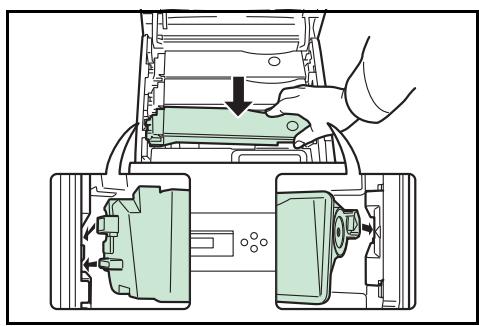

7 Poussez sur le dessus de la cartouche de toner pour l'installer correctement.

Utilisez la même procédure pour remplacer les autres cartouches de toner couleur.

8. Fermez le capot supérieur (plateau supérieur).

Remarque : Si le capot supérieur (plateau supérieur) ne ferme pas, vérifie que la nouvelle cartouche de toner est installée correctement (voir étape 7).

Après utilisation, mettez toujours au rebut la cartouche de toner et le bac de récupération de toner conformément aux réglementations nationales et locales.

Passez à la section suivante.

Remplacement du bac de réception de toner

Remplacez le bac de récapération de toner lorsque le message Vérif. bac réçup. toner s'affiche. Le kit de toner contient un bac de récapération de toner neuf. Le bac de récapération de toner doit être remplacé avant de pouvoir utiliser l'imprimante.

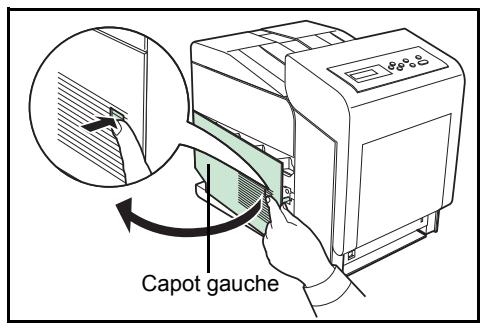

1 Ouvrez le capot gauche.

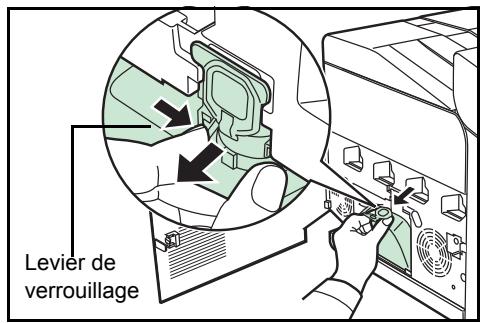

2 Tout en maintenant le bac de récupération de toner, appuyez sur le levier de verrouillage, puis retirez le bac avec précaution.

Remarque : Afin de ne pas renverser de toner à l'intérieur de l'imprimante, retirez le bac le plus doucement possible. Veillez à ne pas diriger l'ouverture du bac vers le bas.

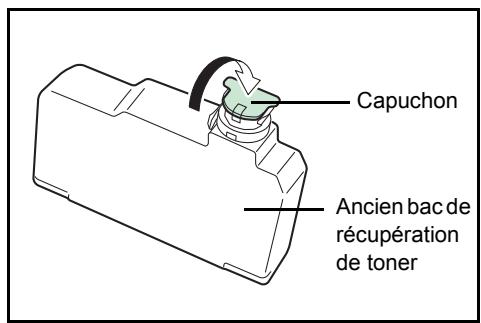

3 Fermez le capuchon du bac de récapération de toner après avoir retiré le bac de l'imprimante.

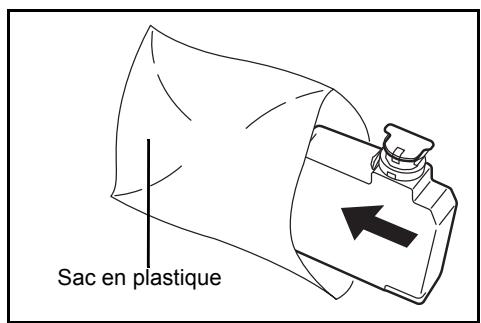

4 Afin de ne pas renverser le toner, placez le bac de récapération de toner usage dans le sac en plastique (fourni dans le kit de toner) et mettez celui-ci au rebut conformément aux réglementations locales en vigueur.

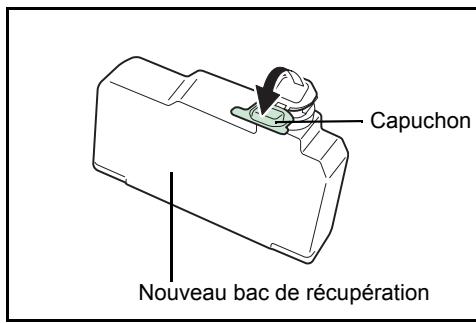

5 Ouvrez le capuchon du nouveau bac de réception de toner.

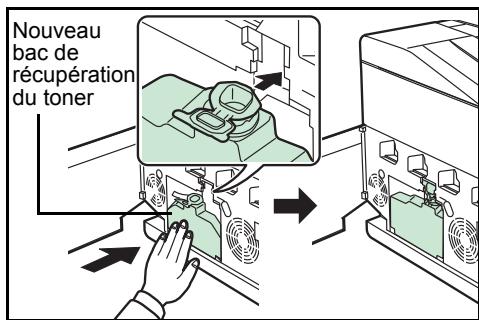

6 Insérez le nouveau bac de réception de toner, comme indiqué sur l'illustration. Une fois positionné correctement, il s'enclenche.

Assurez-vous que le bac de réception de toner est correctement inséré et refermez que le capotGauche.

Après avoir remplacé la cartouche de toner et le bac de récapération de toner, nettoyez l'unité de transfert du papier. Pour plus d'informations, reportez-vous à la section Nettoyage de l'imprimante à la page 4-8.

Nettoyage de l'imprimante

L'unité de transfert du papier doit être nettoyée à chaque remplacement de la cartouche de toner et du bac de récupération de toner.

Pour conserver une qualité d'impression optimale, il est également recommandé de nettoyer l'intérieur de l'imprimante une fois par mois ainsi que lors du remplacement de la cartouche de toner.

Il doit aussi être nettoyé si des bandes ou des lignes apparaissent sur les copies imprimées ou si les impressions sont pâles ou floues.

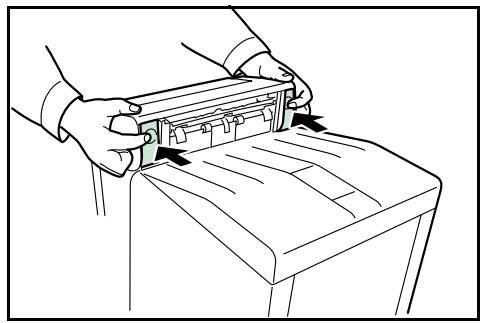

Nettoyage de l'unité de transfert du papier

Les problèmes d'impression comme la salissure au dos des pages imprimées peuvent se produire si l'unité de transfert du papier devient sale. Pour nettoyer l'unité de transfert du papier, vous nevez utiliser le chiffon sec.

ATTENTION Les composants à l'intérieur du capot de l'unité de fusion sont chauds. Ne les touchez pas sous peine de vous brûler.

1 Appuyez sur le levier pour libérer le verrouillage.

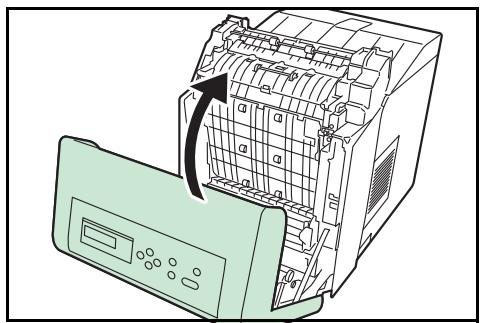

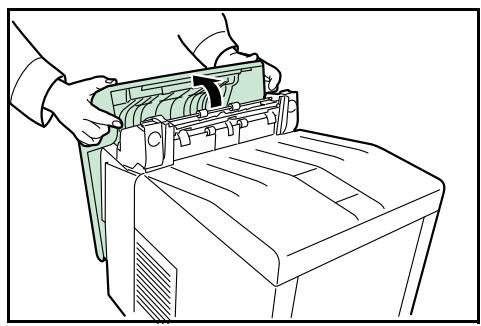

2 Ouvrez le capot avant.

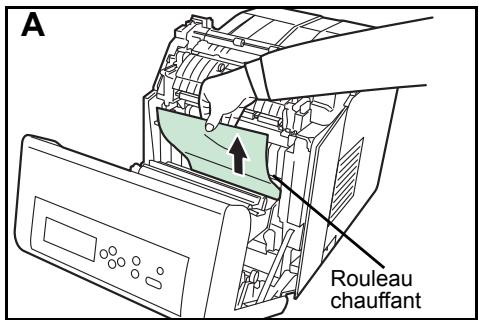

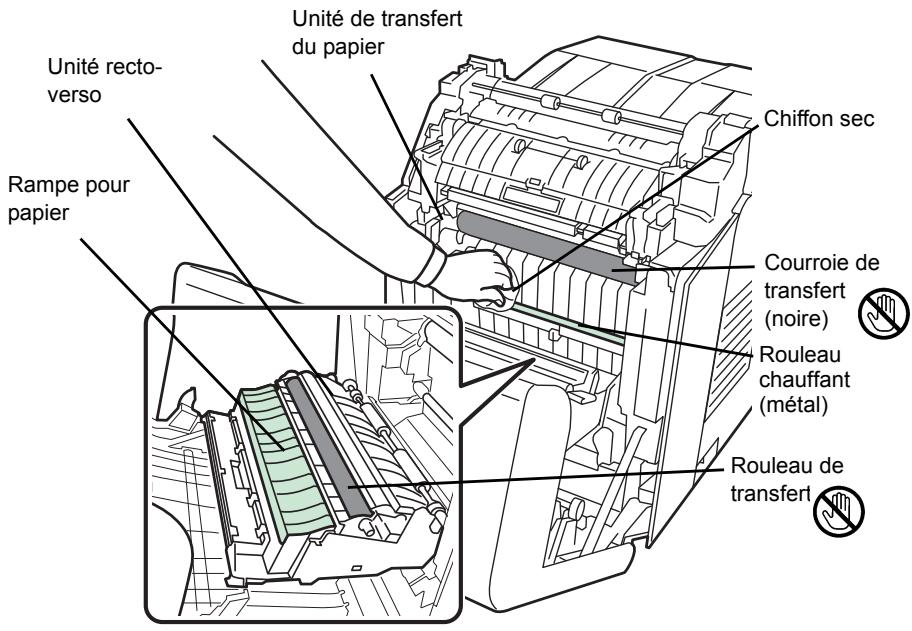

3 Essuyez la poussière de papier sur le rouleau chauffant et la rampe du papier à l'aide du chiffon sec.

Remarque : Faites attention à ne pas toucher le rouleau de transfert noir et la courroie de transfert noire pendant le nettoyage, car cela peut nuir à la qualité d'impression.

Refermez complètement le capot avant.

Remarque : Faites attention à ne pas vous coincer les mains dans le capot avant lorsque vous le refermez.

5 Dépannage

Ce chapitre aborde les rubriques suivantes :

Recommandations générales 5-2

Problèmes de qualité d'impression 5-4

Messages d'erreur 5-7

Élimination des incidents papier 5-13

Si vous ne parvenez pas à résoudre un incident, faites appel à un technicien de maintenance.

Recommandations générales

Le tableau ci-dessous fournit des solutions de base aux incidents pouvant se produire avec l'imprimante. Il est recommandé de le consulter pour résoudre les problèmes avant de faire appel à un technicien.

Problème	Éléments à vérifier	Action corrective
La qualité d'impression est mauvaise.	Se reporter à la Problèmes de qualité d'impression à la page 5-4.

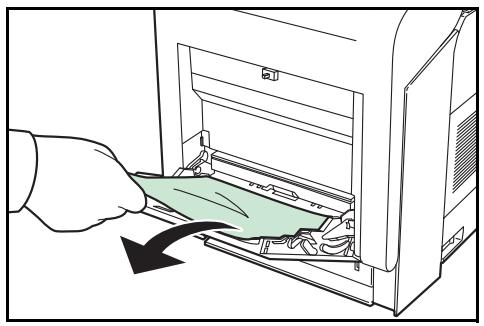

Incident papier.	Se reporter à la Élimination des incidents papier à la page 5-13.
Aucunvoyant ne s'allume sur le panneau de commande et les ventilateurs ne fontaucun bruit alors que l'imprimante est sous tension.	Vérifiez le branchement du cordon d'alimentation.	Mettez l'imprimante hors tension, débranchez le cordon d'alimentation et rebranchez-le, puis essayez de remettre l'imprimante sous tension.
	Vérifiez si l'interrupteur d'alimentation est bien en position ON (I).	Mettez l'interrupteur sur la position ON (I).
L'imprimante imprime une page d'état, mais elle n'imprime pas les travaux lancés à partir de l'ordinateur.	Vérifiez le cable de l'imprimante et le cable d'interface.	Vérifiez si les deux extrémités du cable de l'imprimante sont branchées. Essayez de replacer le cable de l'imprimante ou le cable d'interface.
	Vérifiez les fichiers programme et les applications logicielles.	Essayez d'imprimer un autre fichier ou d'utiliser une autre commande d'impression. Si le problème se produit uniquement avec un fichier ou une application spécifique, vérifie les paramètres d'imprimante pour cette application.
L'imprimante émet de la vapeur dans la zone autour du plateau supérieur.	Vérifiez si la température de la piece est)basse ou si du papier humide a été utilisé.	Selon l'environnement d'impression et les conditions du papier, la chaleur généraee pendant l'impression peut entraîner l'évaporation de l'humidité du papier et la vapeur émise peut sembler de la fumée. Cela n'est pas un problème et vous pouvez continuer à imprimer.Si la vapeur vous préoccupe, augmentez la température de la piece ou remplacez la papier par un papier neuf et sec.

Conseils

Les problèmes d'impression peuvent être résolus facilement en suivant les conseils ci-dessous. Si les recommandations ci-dessus ne vous ont pas permis de résoudre le problème rencontres, essayez les opérations suivantes :

• Mettez l'imprimante hors tension et attendez quelques secondes. Remettez ensuite l'imprimante sous tension.
• Redémarrez l'ordinateur qui envoie les travaux d'impression vers l'imprimante.
• Récupérez la version la plus récente du pilote d'imprimante et installez-la. Les dernières versions des pilotes d'imprimante et des

Les utilitaires sont disponibles à l'adresse suivante : http://www.kyoceramita.com/download/.

Assurez-vous que les procédures d'impression sont suivies au niveau du logiciel de l'application. Consultez la documentation fournie avec le logiciel de l'application.

Problèmes de qualité d'impression

Les tableaux et les illustrations figurant dans les sections suivantes décrivent les problèmes de qualité d'impression et les actions correctives que vous pouvez mettre en œuvre pour les résoudre. Certaines solutions peuvent nécessiter le nettoyage ou le remplacement d'éléments de l'imprimante.

Si l'action corrective suggérée ne résout pas le problème, contactez un technicien de maintenance.

Résultat d'impression		Action corrective
Impression aux couleurs décalées ABC		Effectuez un réglage de la couleur à l'aide du panneau de commande de l'imprimante. Pour plus de détails, reportez-vous à la section Réglage normal (réglage de la couleur [standard]) ou Réglage détaillée (réglage de la couleur [détaillée]).
Impression complètement vierge		Vérifiez les cartouches de toner. Ouvrez le capot supérieur (plateau supérieur) de l'imprimante et vérifie si les cartouches de toner sont correctement installées dans l'imprimante. Pour plus d'informations sur l'installation des cartouches de toner, reportez-vous à la section Remplacement de la cartouche de toner à la page 4-2.
		Vérifiez si le logiciel de l'application est utilisé correctement.
Impression d'une seule couleur		Vérifiez le chargeur principal. Ouvrez le capot de gauche et vérifie que le chargeur principal est correctement installé.
Vides ou points ABC 123		Nettoyez les chargeurs principaux. Pour plus de détails, reportez-vous à la section LSU/Chargeur (réglage du mode de nettoyage du LSU/chargeur principal).
Résultat d'impression		Action corrective
Lignes verticales noires ou blanches		Vérifiez le niveau de toner sur le panneau de commande. Si le message Fin de toner C, M, Y, K est affché avec la description de la couleur, installez un nouveau kit de toner pour la couleur. Pour replacer la cartouché de toner, reportez-vous à la section Remplacement de la cartouché de toner à la page 4-2.
		Nettoyez les chargeurs principaux. Pour plus de détails, reportez-vous à la section LSU/Chargeur (réglage du mode de nettoyage du LSU/chargeur principal).
		Rafraîchissez le tambour. Effectuez les procédures suivantes sur le panneau de commande et essayez de nettoyer la surface du tambour à l'aide du système de nettoyage intégré de l'imprimante.1 Appuyez sur [MENU].2 Appuyez sur △ ou ∇ jusqu'à ce que Ajuster/Maintenance > apparaisse.3 Appuyez sur ▷. Appuyez sur △ ou ∇ jusqu'à ce que >Service > apparaisse.4 Appuyez sur ▷. Appuyez sur △ ou ∇ jusqu'à ce que >>Tambour apparaisse.5 Appuyez deux fois sur [OK].6 Le message indique Attendre SVP. L'état Prêt s'affiche sur l'écran au bout de 3 minutes environ.
Impression pâle ou floue		Nettoyez les chargeurs principaux. Pour plus de détails, reportez-vous à la section LSU/Chargeur (réglage du mode de nettoyage du LSU/chargeur principal).
		Assurez-vous que le réglage du type de papier correspond au papier utilisé. Pour plus de détails, reportez-vous à la section Paramètres du papier.
		Effectuez un calibrage couleur en mettant l'imprimante hors tension, puis sous tension ou en utilisant le panneau de commande de l'imprimante. Pour plus de détails, reportez-vous à la section Calibrage couleur.
		Essayez de régler les paramètres de contrôle de la couleur à l'aide du pilote de l'imprimante.
		Vérifiez le panneau de commande. Si le message Fin de toner C, M, Y, K est affché avec la description de la couleur, installez un nouveau kit de toner pour la couleur. Pour replacer le toner, reportez-vous à la section Remplacement de la cartouché de toner à la page 4-2.

Résultat d'impression	Action corrective
	Rafraîchissez le tambour.Effectuez les procédures suivantes sur le panneau de commande et essayez de nettoyer la surface du tambour à l'aide du système de nettoyage intégré de l'imprimante.1 Appuyez sur [MENU].2 Appuyez sur △ ou ∇ jusqu'à ce que Ajuster/Maintenance > apparaisse.3 Appuyez sur ▷. Appuyez sur △ ou ∇ jusqu'à ce que >Service > apparaisse.4 Appuyez sur ▷. Appuyez sur △ ou ∇ jusqu'à ce que >>Tambour apparaisse.5 Appuyez deux fois sur [OK].6 Le message indique Attendre SVP. L'état Prêt s'affiche sur l'écran au bout de 3 minutes environ.
Fond grisABC123	Nettoyez les chargeurs principaux.Pour plus de détails, reportez-vous à la section LSU/Chargeur (réglage du mode de nettoyage du LSU/chargeur principal).Effectuez un calibrage couleur en mettant l'imprimante hors tension, puis sous tension ou en utilisant le panneau de commande de l'imprimante.Pour plus de détails, reportez-vous à la section Ajuster/Maintenance ( Sélection/paramètre Ajuster/Maintenance).
Saleté sur le bord supérieur ou le versode la feuille de papierABC123	Vérifiez la chute de papier et la rampe.Ouvrez l'unité de transfert du papier et vérifiez le toner sur la rampe du papier. Nettoyez la rampe du papier à l'aide d'un chiffon doux et sec sans peluches. Pour plus d'informations, reportez-vous à la section Nettoyage de l'unité de transfert du papier à la page 4-8.Nettoyez les chargeurs principaux.Pour plus de détails, reportez-vous à la section LSU/Chargeur (réglage du mode de nettoyage du LSU/chargeur principal).

Messages d'erreur

Le tableau suivant répertorie les messages d'erreur et d'entretien que vous pouvez traiter vous-même. Si le message Call service s'affiche, mettez l'imprimante hors tension, débranchez le cordon d'alimentation et faites appel à un technicien de maintenance.

Si le message Call service ou Err. Hors ligne s'affiche, mettez l'imprimante hors tension, puis sous tension pour voir si l'imprimante se rétablit. Si l'imprimante ne se rétablit pas, mettez l'imprimante hors tension, débranchez le cordon d'alimentation et contactez un technicien de maintenance ou un centre d'entretien/agréé.

Certaines erreurs peuvent déclencher l'alarme sonore. Pour l'arrêter, appuyez sur [Cancel].

Message	Action corrective
Erreur compte # Appuyer sur GO	Ce message s'affiche lorsque la fonction de comptabilité des travaux est activée et qu'une tentative de spécifier les paramètres de comptabilité des travaux ou d'enregistrer ou de supprimer un compte échoue. Pour rétablier l'état Prêt de l'imprimante, appuyez sur [GO].
Fin papier bacMF	Il n'y a plus de papier dans la source de papier indiquée. Effectuez l'approvisionnement en papier en fonction de la source de papier affichée (bacs à papier, bac MF ou chargeurs de papier optionnels). Ce message s'affiche en alternance avec des messages indiquant l'état de l'imprimante, comme Prêt, Attendre SVP et En traitement.
Call service F000F###:	F## ## representé une code d'erreur de contrôleur (#=0, 1, 2, ...). Appelez un technicien de maintenance. L'imprimante ne fonctionne pas lorsque ce message est affchéé.
Appeler technician #####:0123456	# # # # représentée une erreur mécanique (#=0, 1, 2, ...). Appelez un technicien de maintenance. L'imprimante ne fonctionne pas lorsque ce message est affchéé. Le nombre total de pages imprimées est également indiqué, par exemple 0123456.
Supprimer data	Affchéé lorsque les données sont en cours de suppression.
Bac # non chargée	Le bac de papier correspondant n'est pas installé. Installez-la. Il peut s'agir du bac 1 (supérieur) 2, 3 ou 4 (inférieur).
Changez position Sélect. envelop.	Affchéé lorsque le type de papier ne correspond pas au réglage du sélecteur d'enveloppe.
Vérifiez bac #	Ce message s'affiche lorsqu'une erreur de soulèvement de papier s'est produit dans le bac à papier source. Ouvrez le bac correspondant à la source de papier affichée (les bacs à papier ou les chargeurs de papier optionnels) et vérifie que le papier est bienChargeé. Le message Call service est affchéé lorsque cette erreur se repête.
Vérif. bac récup. toner	Ce message d'advertissement s'affiche dans les deux cas cités ci-dessous. Installez un nouveau bac de récapétation de toner. Le bac de récapétation de toner n'est pas installé. Le bac de récapétation de toner est plein.
Nettoyer Imp. Appuyer sur GO	Nettoyez l'intérieur de l'imprimante. Se reporter à la Nettoyage de l'imprimante à la page 4-8. Ce message s'affiche après le message Remplacer toner Nettoyer Imp., lors du remplacement de la la cartouche de toner. Àpres avoir nettoyé l'intérieur de l'imprimante, appuyez sur [GO] ; l'imprimante est alors prête.
Fermer porte avant	Le capot avant de l'imprimante est ouvert. Fermez le capot avant.
Fermer couv. gauche	Le capot gauche de l'imprimante est ouvert. Refermez le capot gauche.
Fermer couv. supérieur	Le capot supérieur de l'imprimante est ouvert. Fermez-le.
Périph. occupe	Ce message s'affiche lorsque Suppr. périph. a été Sélectionné pendant l'utilisation d'une mémoire USB.L'écran précédent s'affiche à nouveau pendant 1 ou 2 secondes.
Recto verso inac Appuyer sur GO	Vous avez tented imprimer avec un format et un type de papier qui ne peuvent pas être utilisés pour l'impression recto verso. Appuyez sur [GO] pour imprimer sur une seule face du papier.
Entrer compte	Un code de compte doit être saisi. Un message s'affiche si vous essayez d'imprimer à partir du panneau de commande (par exemple, impression d'une page d'etat ou utilisation de la fonction de Rétention des travaux) lorsque la fonction de comptabilité des travaux est activée. Pour plus d'informations, reportez-vous à la section Comptabilité des travaux (Sélection/ paramètre Comptabilité des travaux).
Mode enveloppe	Affché lorsque le sélecteur d'enveloppe est régle sur le mode enveloppe.
Err.Hors ligne F####:	Mettez l'appareil hors tension puis à nouveau sous tension. Si ce message reste affché, mettez l'appareil hors tension et contactez un technician de maintenance ou un centre d'entretien agréé.
Error.Power off F000	Le contrôleur de l'imprimante et le panneau de commande ne peuvent pas échanger les données. Mettez l'imprimante hors tension et débranchez-la de la prise de courant.Contactez ensuite votre technicien de maintenance ou un centre d'entretien agréé.Consultez la page au dos de ce manuel pour obtenir les numérios de téléphone correspondants.
Dépas soit max Appuyer sur GO	Ce message s'affiche lorsque la fonction de comptabilité des travaux est activée, dans le cas d'une tentative de dépassement de la limite d'impression définie pour chaque compte. Pour rétablit l'état Prêt de l'imprimante, appuyez sur [GO].Pour plus d'informations, reportez-vous à la section Comptabilité des travaux (Sélection/ paramètre Comptabilité des travaux).
Fichier absent Appuyer sur GO	Le fichier spécifique n'a pas été trouvé sur le disque dur, le disque RAM ou la carte mémoire.Pour plus d'informations sur le disque dur, le disque RAM et les cartes mémoires, reportez-vous à la section Périphériques commun (Sélection/ paramètre des péripériques commun).
Erreur format Disque dur	Le disque dur installé dans l'imprimante n'est pas formaté et ne peut pas être lu ou écrit.
Erreur format Carte mémoire	La carte mémoire installée dans l'imprimante n'est pas formatée et ne peut pas être lue ou écrite. Pour formater une carte mémoire, suivez la procédure de la section Carte mémoire (Utilisation de la carte mémoire).
Disque dur err ## Appuyer sur GO	Une erreur s'est produit au niveau du disque dur. Notez le code d'erreur indiqué à la place de ## et reportez-vous à la rubrique Codes d'erreur de stockage à la page 5-11. Pour ignorer cette erreur, appuyez sur [GO].
Erreur ID	L'ID utiliseur entree pour un travail privé ou stocké est incorrect. Vérifiez l'ID indiqué sur le pilote d'imprimante. Pour plus d'informations, reportez-vous à la section Boîte des travaux.
Cpte non autori. Appuyer sur GO	Ce message s'affiche lorsque la fonction de comptabilité des travaux est activée et qu'aucun compte n'est défini pour un travail d'impression transmis ou si le compte spécifique n'est pas enregistréré (le compte incorrect est défini). Pour rétablier l'état Prêt de l'imprimante, appuyez sur [GO]. Pour plus d'informations, reportez-vous à la section Comptabilité des travaux (Sélection/ paramètre Comptabilité des travaux).
Installer kit MK	Remplacez le kit d'entretien affché à l'écran. Le remplacement du kit d'entretien est requis toutes les 200 000 images et nécessite l'intervention d'un professionnel. Contactez votre technicien de maintenance.
Trav. non stocké Appuyer sur GO	L'impression à l'aide de la Boîte des travaux a échoué en raison d'un manque d'espace disponible sur le disque dur ou sur le disque RAM ou parce que le disque RAM a été désactivé lors du démontage du disque dur. Pour imprimer un rapport d'erreur et rétablier l'état Prêt de l'imprimante, appuyez sur [GO].
Travail limité Appuyer sur GO	Ce message s'affiche lors d'une tentative d'impression lorsque la fonction de comptabilité des travaux est activée avec une restriction appliquée comme limite de travaux pour chaque compte de travaux. Pour rétablier l'état Prêt de l'imprimante, appuyez sur [GO]. Pour plus d'informations, reportez-vous à la section Comptabilité des travaux (Sélection/ paramètre Comptabilité des travaux).
Erreur KPDL ## Appuyer sur GO	Le traitement de l'imprimante est interrompu car l'erreur KPDL ## s'est produit. Pour imprimer un rapport d'erreur, affichez >>Rapport erreur depuis le système de menus et Sélectionnez Actif. Appuyez sur [GO] pour reprendre l'impression. Vous pouvez abandonner l'impression en appuyant sur [Cancel]. Si le paramètre Correc. erreur auto est défini sur la valeur Actif, l'impression reprendra automatiquement après une période prédéfinie.
Remplir bac # (A4) / (NORMAL)	La cassette contenant le format et le type de papier requis pour le travail d'impression demandé est vide. Chargez du papier dans la cassette indiquée à la place de#. Appuyez sur [GO] pour reprendre l'impression. Si vous souhaitez imprimer à partir d'une autre source de papier, appuyez sur △ ou sur ▽ pour afficher Sélection Bac ? et changer la source d'alimentation du papier. Une fois que vous avez modifié la source de papier et appuyé sur [MENU], Param papier > s'affiche. En appuyant sur △, vous pouvez afficher les paramétres du type de papier. ÀpRES avoir défini le type de papier, appuyez sur [OK] pour lancer l'impression.
Remplir bac MF (A4) / (NORMAL)	Aucune cassette contenant le type et le format de papier requis pour le travail d'impression demandé n'est installée. Chargez du papier dans le bac multifonction. Appuyez sur [GO] pour reprendre l'impression. (Ne chargez pas le bac multifonction avec un format de papier différent du format défini pour ce bac, au risque de provoquer un incident papier.) Si vous souhaitez imprimer à partir d'une autre source de papier, appuyez sur △ ou sur ▽ pour afficher Sélection Bac ? et change la source d'alimentation du papier. Une fois que vous avez modifié la source de papier et appuyé sur [MENU], Param papier > s'affiche. En appuyant sur △, vous pouvez afficher les paramétres du type de papier. ÀpRES avoir défini le type de papier, appuyez sur [OK] pour lancer l'impression.
Sécurité faible	Ce message s'affiche lorsque Faible a été sélectionné dans le niveau de sécurité.
Satur.@mém. Appuyer sur GO	La quantité totale de données reçues par l'imprimante dépasse la mémoire interne de l'imprimante. Augmentez la mémoire. Appuyez sur [GO] pour reprendre l'impression. Vous pouze abandonner l'impression en appuyant sur [Cancel]. Si le paramètre Correc. erreur auto est défini sur la valeur Actif, l'impression rerendra automatiquement après une période prédéfinie.
Err. cte même. ## Appuyer sur GO	Une erreur s'est produit au niveau de la carte mémoire. Notez le code d'erreur indiqué à la place de ## et reportez-vous à la rubrique Erreurs de carte mémoire et de mémoire USB à la page 5-12. Pour rétablier l'état Prêt de l'imprimante, appuyez sur [GO].
Pas de multi-ex Appuyer sur GO	Les copies multiples n'ont pas pu être imprimées car le disque RAM est désactivé ou le disque dur n'est pas installé. Essayez d'ajouter plus de mémoire ou d'instructor un disque dur, puis de configurer les paramètres du disque RAM.
Aucun aim. Bac	Ce message s'affiche lorsque le chargeur de papier optionnel PF-510 n'est pas connecté à une source d'alimentation et que le paramètre de type de papier COUVERT (papier couché) est sélectionné. Connectez-le à une source d'alimentation via l'imprimante.
Consommable original	Affché lorsque le toner installé est un produit Kyocera original.
Incident papier ###### ###### ###### ######	Un incident papier s'est produit L'emplacement du incident papier est indiqué à la place de #. Pour plus d'informations, reportez-vous à la section Élimination des incidents papier à la page 5-13.
Chargement papier	Le bac sélectionné est en cours de préparation.
Erreur chemin papier	Il n'y a pas de cassette dans le chargeur ou celle-ci n'est pas insérée correctement. ÀpRES avoir inséré la cassette de nouveau, vous devriez pouvoir imprimer. Si au moins deux chargeurs optionnels sont installés et que le chargeur inférieur est sélectionné, le même message s'affiche si l'un des chargeurs ou la cassette de l'imprimante n'est pas installé correctement.
Satur. impr. Appuyer sur GO	Les données envoyées vers l'imprimante étaient trop complexes pour être imprimées sur une page. Appuyez sur [GO] pour reprendre l'impression.
RAM DISQUE Err## Appuyer sur GO	Une erreur s'est produit au niveau du disque RAM. Notez le code d'erreur indiqué à la place de ## et reportez-vous à la rubrique Codes d'erreur de stockage à la page 5-11. Pour ignorer cette erreur, appuyez sur [GO].
Remplacer toner C,M,Y,K	Deux messages sont affichés en alternance. Il n'y a plus de toner dans la (les) cartouche(s). Remplacez-la à l'aide d'un nouveau kit de toner pour la couleur correspondante. L'imprimante ne fonctionne pas lorsque ce message est affché. Par exemple, si Remplacer toner C,K est affché, remplacez les cartouches de toner cyan et noir.
Remplacer toner Nettoyer Imp.
Fin de toner C,M,Y,K	Remplacez-la à l'aide d'un nouveau kit de toner. La couleur de la cartouche de toner qui doit être remplaçée est représentée par C (Cyan), M (Magenta), Y (Jaune) et K (Noir).
Plt. sup. plein	Le bac supérieur est plein (environ 250 pages). Retirez toutes les pages imprimées du bac supérieur. Lorsque l'imprimante détecte que le bac supérieur est de nouveau vide, elle reprend l'impression.
Toner inconnu PC C,M,Y,K	Ce message s'affiche si les spécifications régionales de la cartouche de toner installée ne correspondant pas à celle de l'imprimante. Installez la cartouche de toner spécifique.
Consommable de marque inconnue	Affché lorsque le toner installé n'est pas un produit Kyocera original. Installez un toner Kyocera original.
Err.@mém. USB ## Appuyer sur GO	Une erreur s'est produit dans le périphérique de mémoire USB. Pour rétablit l'état Prêt de l'imprimante, appuyez sur [GO].
Sélection Bac ? Bac 1	Lorsque le bas ne contient pas de papier correspondant aux données d'impression (format et type de papier), ce message vous permet de spécifier un bac alternatif à utiliser à la place. Un numéro de source de papier est affchéé uniquement lorsque un chargeur de papier optionnel est installé. Pour imprimer à partir d'une source de papier différente, reportez-vous à la section Mode d'alimentation en papier (Réglage de la source d'alimentation en papier).
Compte incorrect	Affchéé lors d'une tentative d'enregistrer un compte dans le menu Comptabilité des travaux en saississant un code de compte existant. Pour plus d'informations, reportez-vous à la section Comptabilité des travaux (Sélection/ paramètre Comptabilité des travaux).
Mauvais ID	L'ID ou le mot de passer saisis pour la fonction de comptabilité des travaux est incorrect. Vérifiez l'ID ou le mot de passer. Pour plus d'informations, reportez-vous à la section Comptabilité des travaux (Sélection/ paramètre Comptabilité des travaux).
Mot de passer incorrect	Le mot de passer ne correspond pas au mot de passer définit. Saisissez le mot de passer correct. Pour plus d'informations, reportez-vous à la section Comptabilité des travaux (Sélection/paramètre Comptabilité des travaux).

Erreurs de disque dur

Code	Signification
01	Erreur de format du disque dur. Si cette erreur persististe alors que l'imprimante a été mise hors tension puis sous tension, reformatez le disque dur.
02	Le système de disque n'est pas installé. Vérifiez de nouveau les conditions requises pour pouvoir utiliser le système et les périhériques.
04	Espace insuffisant sur le disque dur. Supprimez les fichiers et autres éléments inutiles afin de libérer de l'espace.
05	Le fichier indiqué n'existe pas sur le disque dur.
06	Mémoire non disponible sur le disque dur. Augmentez la mémoire disponible.
10	Le formatage est impossible, car des données hôte sont en cours deTraitement sur le disque dur. Attendez que le disque dur soit prêt, puis reformatez-le.
97	Le nombre de travaux de code permanent pouvant être stockés a atteint la valeur limite et il est impossible d'en stocker davantage. Supprimez les travaux et autres éléments inutiles ou augmentez la limite.
98	Une page illisible a été détectée dans un travail (le travail est endommagé).
99	Le travail d'impression de l'ID indiqué n'existe pas sur le disque dur.

Erreurs de carte mémoire et de mémoire USB

Code	Signification
01	L'imprimante ne prend pas en charge la carte mémoire insérée ou la carte mémoire est défectueuse. Insérez la carte mémoire correcte. Pour plus d'informations, reportez-vous à la section Carte mémoire (Utilisation de la carte mémoire).
02	La carte mémoire n'est pas installée. Vérifiez de nouveau les conditions requises pour pouvoir utiliser le système et la carte mémoire.
03	La carte mémoire est protégée en écriture. Vérifiez l'état de la carte mémoire.
04	Il n'y a pas suffisamment d'espace sur la carte mémoire. Supprimer les fichiers inutiles ou utiliser une nouvelle carte mémoire.
05	Le fjchier spécifique ne se trouve pas sur la carte mémoire ou sur la mémoire USB.
06	Il n'y a pas suffisamment de mémoire d'imprimante pour prendre en charge le système de carte mémoire. Augmentez la mémoire de l'imprimante.
50	La carte mémoire est protégée en écriture ou invalide. Vérifiez l'état de la carte mémoire.

Erreurs de disque RAM

Code	Signification
01	Erreur de format. Essayez demettre l'imprimante hors tension puis de nouveau sous tension.
02	Le mode de disque RAM est Inactif. Activez le mode de disque RAM (Actif) depuis le panneau de commande.
04	Espace insuffisant sur le disque. Supprimez les fichiers inutiles.
05	Le fichier indiqué ne se trouve pas sur le disque.
06	La mémoire de l'imprimante est insuffisante pour prendre en charge le disque RAM. Augmentez la mémoire de l'imprimante.

Élimination des incidents papier

Si un incident papier se produit dans l'unité de transfert du papier ou si aucune feuille n'est alimentée, le message Incident papier s'affiche ainsi que l'emplacement de l'incident. L'imprimante se met automatiquement hors ligne lorsque ce message apparait. Retirez le papier à l'origine de l'incident. Une fois le papier retiré, l'imprimante reprend l'impression.

Emplacements d'incident papier possibles

L'illustration ci-dessous décrit les circuits qu'emprunte le papier dans l'imprimante, y compris lorsque les bacs optionnels sont installés. Vous y trouverez les emplacements auxquels des incidents papier risquent de se produire, ainsi qu'un tableau décrivant chacun des messages d'erreur. Les incidents papier peuvent se produire à plusieurs endroits sur un même chemin.

(Seul 2 chargeurs de papier empilés peuvent être utilisés avec le FS-C5100DN)

Message de bourrage papier	Description	Page de référence
Incident papier Imprimante	Bourrage papier à l'intérieur de l'imprimante du bac à papier ou du bac MF.	page 5-14 page 5-15 page 5-16
Incident papier Bac 2 (jusqu'à 4)	Du papier est coincé au niveau de la cassette du chargeur optionnel.	page 5-17

Considérations générales relatives à l'élimination des incidents papier

Rappelez-vous les considérations suivantes lorsque vous tentez d'éliminer un incident papier :

ATTENTION Lorsque vous tirez le papier, tirez-le doucement afin qu'il ne se déchire pas. Les morceaux de papier déchirés sont difficiles à enlever et peuvent être difficiles à repérer.

• Si des incidents papier se produisent fréquemment, essayez d'utiliser un autre type de papier, de replacer le papier par du papier provenant d'une autre rame, d'aérer la pile avant de l'introduire dans l'imprimante ou de la retourner. Si les incidents papier persistent malgré ces mesures, il est possible que le problème vienne de l'imprimante.
• Selon l'emplacement de l'incident papier, il arrive que les pages coincées soient réimprimées lorsque l'impression reprend.

Utilisation des messages d'aide en ligne

Il est possible d'afficher des messages d'aide en ligne sur l'imprimante afin d'obtenir des instructions simples pour éliminer les incidents papier.

Appuyez sur (2) lorsqu'un message d'incident papier s'affiche. Un message d'aide apparait ensuite pour faciliter l'élimination de l'incident papier à cet emplacement.

Incident papier dans le bac

Du papier est coincé dans le bac.

1 Ouvrez tout d'abord le capot avant de l'imprimante et vérifiez l'absence de papier coincé dans l'unité de transfert du papier. Pour plus d'informations, reportez-vous à la section Incident papier dans l'imprimante à la page 5-16. 2 Sortez le bac à papier et retirez le papier coincé.

Incident papier dans le bac MF.

Du papier est coincé dans le bac multifonction. Retirez le papier coincé en suivant la procédure ci-dessous.

1 Ouvrez tout d'abord le capot avant de l'imprimante et vérifiez l'absence de papier coincé dans l'unité de transfert du papier.

Pour plus d'informations, reportez-vous à la section Incident papier dans l'imprimante à la page 5-16.

2 Retirez le papier à l'origine de l'incident.

Incident papier dans l'imprimante

Du papier est coincé dans le bac ou à l'intérieur de l'imprimante. Retirez le papier coincé en suivant la procédure ci-dessous.

ATTENTION Les composants à l'intérieur du capot de l'unité de fusion sont chauds. Ne les touchez pas sous peine de vous brûler.

1 Appuyez sur le levier pour libérer le verrouillage.

2 Tirez le capot avant vers vous.

3 Si le papier est coincé à proximité du rouleau chauffant, comme indiqué en A, retirez le papier en le tirant vers le haut partir du centre.

Si le papier est coincé à l'intérieur de l'unité de fusion, comme indiqué en B, ouvrez le capot de l'unité de fusion et retirez le papier en le tirant par les bords.

ATTENTION L'unité de fusion qui se trouve à l'intérieur de l'imprimante est chaude. Ne la touchez pas, vous risqueriez de vous brûler. Retirez soigneusement le papier coincé.

Si le papier est coincé à l'intérieur de l'unité recto-verse, comme indiqué en C, ouvrez le capot de l'unité recto-verse et retirez le papier en le tenant par le milieu.

Fermez le capot avant.

Incident papier dans le bac 2 (jusqu'à 4)

Du papier est coincé dans la cassette. Retirez le papier coincé en suivant la procédure ci-dessous.

Sortez le chargeur de papier et retirez le papier coincé.

6 Utilisation du panneau de commande

Ce chapitre aborde les rubriques suivantes :

Informations générales 6-2

Description du panneau de commande 6-3

6-6

Utilisation du système de sélection de menus 6-8

Réglage d'un menu de sélection de mode 6-10

Impr. Rapport 6-11

Mémoire USB (Sélection mémoire USB) 6-18

Boîte personnalisée (Utilisation d'une Boîte personnalisée) 6-21

Boîte travail 6-26

Compteur (Affichage de la valeur du compteur) 6-33

Paramètres 6-34

Paramètres d'impression 6-42

Réseau (Paramètres réseau) 6-51

Périphériques communs (Sélection/Réglage des périphériques communs) 6-57

Sécurité 6-70

Comptage travaux (Sélection/réglage de la comptabilité des travaux) 6-78

Admin (Paramètres administrateur) 6-85

Ajuster/Maintenance (Sélection/paramètre Ajuster/Maintenance) 6-88

Informations générales

Ce chapitre fournit toutes les indications nécessaires à la configuration de l'imprimante couleur Ecosys. Le panneau de commande ne sert généralement qu'à définir des paramètres par défaut. En effet, vous pouvez modifier la plupart des paramètres d'imprimante à partir du pilote d'imprimante accessible depuis le logiciel de votre application.

Remarque : Les modifications apportées aux paramètres de l'imprimante depuis une application prévalent sur celles effectuées depuis le panneau de commande.

Vous pouvez également accéder aux différents paramètres de l'imprimante à distance en utilisant le panneau de commande, le pilote de l'imprimante ou d'autres utilisaires comme Status Monitor. Les autres utilisaires de l'imprimante peuvent être installés à l'aide du CD-ROM livré avec l'imprimante.

Vous trouverez dans ce chapitre une description détaillée du panneau de commande, de ses menus, ainsi que des procédures de modification des différents paramètres d'imprimante.

Description du panneau de commande

Situé sur le dessus de l'imprimante, le panneau de commande se compose d'un écran à cristaux liquides de deux lignes de 16 caractères, ainsi que de huit touches et trois voyants.

Les messages qui s'affichent à l'écran ainsi que les fonctions des différents voyants et touches sont décrits ci-après.

Écran

L'écran du panneau de commande affiche les éléments suivants :

des informations sur l'état de l'imprimante : les dix messages répertoriés ci-après s'affichent pendant le déroulement normal de l'impression. des codes d'erreur : l'imprimante requiert l'intervention de l'opérateur (reportez-vous au Manuel d'utilisation).

Informations d'état

Message	Signification
Self test	L'imprimante effectue un test d'auto-diagnostic après la mise sous tension.
Attendre SVP	L'imprimante est en cours de préchauffage et n'est pas prête.A à la première mise sous tension de l'imprimante, ce message reste affchéé quelques minutes.
Attendre SVP(charg. papier)	Ce message s'affiche lorsque l'imprimante se prépare à imprimer sur du papier couché (COUVERT) provenant du chargeur de papier en option PF-510.
Attendre SVP(Ajout de toner)	Un réapprovisionnement de toner est en cours. Ce message peut s'afficher lors de l'impression en continu d'un grand nombre de pages nécessitant une quantité importante de toner, telles que des photographies, etc.
Attendre SVP(Calibrage)	La fonction de calibrage couleur s'effectue automatiquement lors de la mise sous tension de l'imprimante. Il est aussi possible d'exécuter cette fonction manuellement depuis le panneau de commande.Pour plus d'informations, reportez-vous à la section Calibrage couleur à la page 6-88.
Attendre SVP(Nettoyage)	Affiché pendant le nettoyage du chargeur principal.
Attendre SVP(Refroidissement)	L'imprimante est en cours de refroidissement et n'est pas prête.
Prêt	La machine est prête à imprimer.
En traitement	La machine recoit des données à imprimer. Ce message s'affiche également lorsque l'imprimante lit une carte mémoire, un disque dur ou un disque RAM.
En veille	L'imprimante est en mode de veille automatique. Ce mode est désactivé lorsque l'imprimante recoit un travail d'impression. ÀpRES un temps de préchauffage, l'imprimante passée en ligne.Pour plus de détails sur le mode de veille automatique, reportez-vous à la section Mise en veille (Délai de temporisation de la mise en veille) à la page 6-66.
Supprimer data	Les travaux reçus par l'imprimante sont en cours d'annulation. Pour annuler un travail, reportez-vous à la section Annulation d'un travail d'impression à la page 6-6.

Codes d'erreur

Reportez-vous à la section Dépannage.

Voyants READY, DATA et attention

Les voyants suivants s'allument lors du déroulement normal de l'impression et lorsque l'imprimante nécessite l'intervention de l'opérateur. À chaque voyant correspondant différents états, chacun avec une signification propre.

Voyant	Description
Ready ☐ ☐	Clignotant. Erreur que vous pouvez résoudre. Pour plus de détails, reportez-vous à la section Dépannage. Allumé. Imprimante prête et en ligne. L'imprimante imprime les données qu'elle recoit. Éteint. Imprimante hors ligne. Les données peuvent être reçues, mais ne seront pas imprimées. Indique également un arrêt automatique de l'impression en raison d'une condition d'erreur. Pour plus de détails, reportez-vous à la section Dépannage.
Data ☐ → ☐	Clignotant. Données en cours de réception. Allumé. Indique le traitement des données reçues avant le début de l'impression ou que les données sont écrites ou lues à partir d'une carte mémoire, un disque dur ou un disque RAM.
Attention ☐ !	Clignotant. Imprimante en cours de préchauffage ou nécessitant une intervention de maintenance. Allumé. Problème ou erreur. Pour plus de détails, reportez-vous à la section Dépannage.

Touches

Les touches du panneau de commande permettent de configurer l'utilisation de l'imprimante. Certaines d'entre elles disposent d'une fonction secondaire.

Touche GO

Utilisez-la pour effectuer les opérations suivantes :

• Activer les modes en ligne ou hors ligne de l'imprimante. Vous pouvez temporairement arrêter un travail d'impression en mettant l'imprimante hors ligne.
• Imprimer et éjecter une page lorsque l'imprimante affiche Attendant.
• Reprendre l'impression après certaines erreurs.
• Reprendre l'impression après le mode mise en veille auto et faible consommation (FS-C5100DN, FS-C5200DN, FS-C5300DN).

Touche CANCEL

Cette touche permet d'effectuer les opérations suivantes : Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

• Annuler un travail d'impression.
• Arrête la sonnerie d'une alarme.
• Réinitialiser des valeurs numériques ou annuler une méthode de configuration à partir du système de menus.

Annulation d'un travail d'impression

1 Lorsque l'imprimante affiche En traitement, appuyez sur [Cancel].

Annulation Impr. ? s'affiche à l'écran suivi du nom de travail en cours.

2 Appuyez sur ou ∇ pour afficher le travail souhaité, puis appuyez sur [OK].

Le message Supprimer data apparait à l'écran et l'impression est interrompue après la page en cours.

Touche MENU

• La touche [MENU] vous permet d'accéder au système de menus afin de modifier la configuration et l'environnement d'impression de l'imprimante.

Touches fléchées

• Les quatre touches fléchées seront, dans le cadre du système de menus, à accéder à un élément ou à entraîner des valeurs numériques. Utilisez et pour changer de menu, et et pour accéder au sous-menu.
• La touche fléchée comportant un point d'interrogation (2) peut être actionnée lorsqu'un message de bourrage papier est affiché à l'écran. Un message d'aide apparait alors pour faciliter l'élimination du bourrage à l'emplacement approprié.
• Lorsque Sélection Bac ? s'affiche à l'écran, utilisez les touches et pour sélectionner une autre source de papier.

Touche OK

Cette touche permet d'effectuer les opérations suivantes :

• Finaliser le paramétrage de valeurs numériques et d'autres sélections.
• Définir la source de papier lorsque le message Sélection Bac ? apparait à l'écran.

Système de sélection de menus

Cette section décrit l'utilisation du système de sélection de menus.

La touche [MENU] du panneau de commande vous permet d'accéder au menu pour configurer les paramètres d'imprimante selon vos besoins.

Les réglages peuvent être effectués lorsqu'un état Prêt est affiché sur l'écran de l'imprimante.

Remarque Les réglages effectués à partir du logiciel de l'application et du pilote d'imprimante prévalent sur ceux effectués depuis le panneau de commande.

Accès au menu de sélection de mode

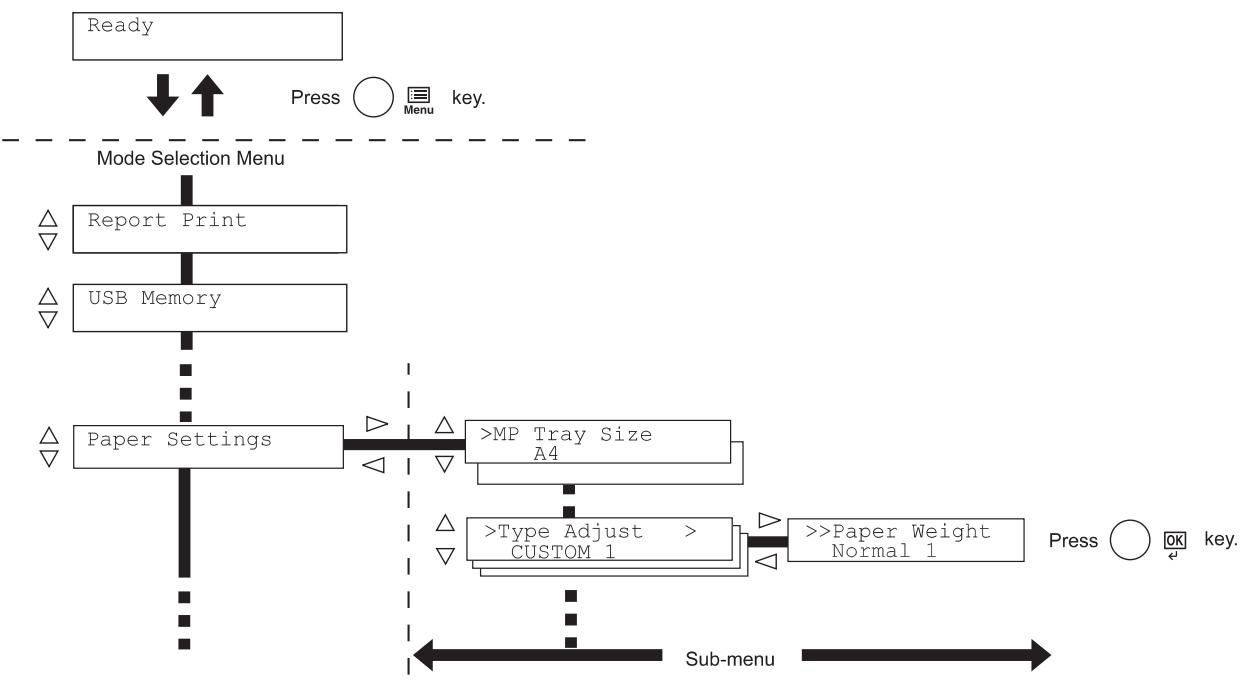

Appuyez sur [MENU] lorsque l'état Prêt apparait à l'écran de l'imprimante.

Le menu de sélection de mode s'affiche.

IMPORTANT : L'option Boîte Persons. s'affiche dans le menu de sélection du mode lorsque le disque dur est installé. L'option Boîte travail s'affiche lorsque le disque dur est installé ou lorsque le disque RAM a été configuré. Pour plus d'informations, se reporter à la section Boîte personnelisée (Utilisation d'une Boîte personnelisée) à la page 6-21, Boîte travail à la page 6-26 ou Mode RAM Disk (Utilisation du disque RAM) à la page 6-60.

Indique qu'il existe un sous-menu.

Sélection d'un menu

Le menu de sélection de mode est de type hiérarchique. Appuyez sur ou pour afficher le menu souhaité.

Si le menu sélectionné dispose d'un sous-menu, le symbole > suit le nom du menu.

Appuyez sur pour accéder au sous-menu ou sur pour revenir en arrière.

Indique qu'il s'agit d'un sous-menu. Indique qu'il y a un autre sous-menu.

Le symbole > précède le nom du sous-menu.

Appuyez sur pour accéder à un autre sous-menu ou sur pour revenir en arrière.

Indique qu'il s'agit d'un deuxième sous-menu.

Le symbole >> précède le nom du deuxième sous-menu.

Réglage d'un menu

Sélectionnez le menu souhaité et appuyez sur [OK] pour confirmer ou modifier la configuration.

Appuyez sur ou pour afficher l'élément souhaité, puis sur [OK] pour valider la valeur ou l'ensemble des sélections.

Annulation d'une sélection de menu

Si vous appuyez sur [MENU] à l'intérieur d'un menu, l'état Prêt apparait de nouveau à l'écran.

Impr. Rapport

Réglage d'un menu de sélection de mode

Cette section décrit les procédures utilisées pour chaque élément de menu dans le menu de sélection de mode.

1 Lorsque l'imprimante affiche Prêt, Attendre SVP, En veille et En traitement, appuyez sur [MENU]. Le menu de sélection de mode s'affiche. (par exemple : Impr. Rapport) 2 La sélection change à chaque fois que vous appuyez sur ou .

• Impr. Rapport
• Mémoire USB Boîte. Boîte travail
• Compteur
• Paramètres papier Paramètres impression Réseau
• Periph commun
• Sécurité
• Compte trav. Admin
• Ajuster/Maintenance

Remarque : Si vous utilisez le premier mode sélectionné lorsque l'imprimante est sous tension, Impr. Rapport s'affiche. À partir de la deuxième fois, la dernière option de menu sélectionnée la fois précédente sera affichée.

Impr. rapport

L'imprimante imprime le rapport. L'impression du rapport comprend les éléments suivants :

• Imprimer Structure Menus
• Impression Page config.
• Imprimer Liste fichiers
• Imprimer liste fichiers HDD
• Imprimer liste RAM disk
• Imprimercarte mémoire

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Impr. Rapport > apparaisse.

Impr. Rapport

Notez que les menus indiqués dans la liste peuvent varier selon les options installées dans l'imprimante.

L'imprimante imprime une liste complète du système de sélection de menus, c'est-à-dire la carte de menus.

1 Appuyez sur lorsque Impr. Rapport > est affiché. 2 >Imprimer Structure Menu apparaît. Dans les autres écrans, appuyez sur ou jusqu'à ce que la structure apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation (?) apparait. 4 Appuyez sur [OK]. Le message En traitement s'affiche et l'imprimante imprime une structure de menus.

Exemple de carte menu

Printer

FS-C5350DN

KYOCERA

L'impression d'une page de configuration vous permet de vérifier l'objet en cours de l'imprimante, y compris l'espace mémoire disponible et les paramètres machine.

Impression page config. ?

1 Appuyez sur lorsque Impr. Rapport > est affiché. 2 Appuyez sur ou ∇ jusqu'à ce que > Impression Page config. apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation (?) apparait.

4 Appuyez de nouveau sur [OK]. Le message En traitement s'affiche et l'imprimante imprime une page de configuration.

Pour obtenir un exemple de page de configuration accompagné de sa description, reportez-vous à la section suivante : Description de la page de configuration.

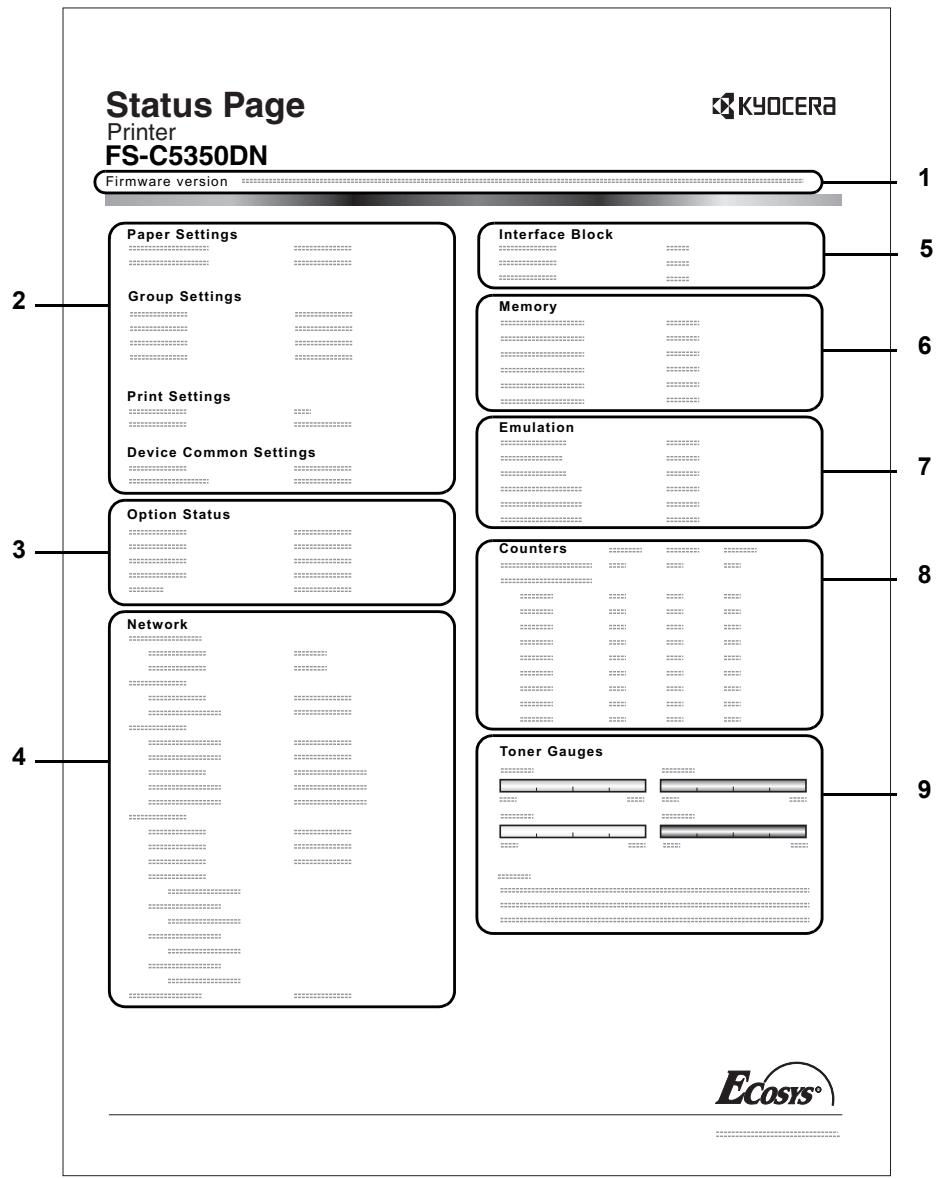

Description de la page de configuration

Les numéros qui apparaissent dans l'illustration ci-après renvoient aux éléments expliqués sous cette dernière. Les éléments et les valeurs affichés varient selon la version du micrologiciel de l'imprimante.

1 Version

Cet élément indique la version et la date de révision du micrologiciel (firmware) de l'imprimante.

2 Information sur les paramètres de l'imprimante

Cet élément indique différents paramètres d'imprimante pour les composants matériels :

• Format et type de papier contenu dans le bac Multi
• Format et type de papier contenu dans le bac Délai de mise en veille
• Délai de temporisation de l'alimentation papier

3 Options installées

Cet élément présente les options installées dans l'imprimante :

Disque dur Carte mémoire

4 État du réseau

Cet élément indique l'adresse IP, l'adresse du masque de sous-réseau ainsi que l'adresse de passerelle par défaut pour la carte d'interface réseau figurant dans l'imprimante.

5 Informations interface

Ces informations indiquent les paramètres de toutes les interfaces installées dans l'imprimante.

6 Mémoire

Cet élément fournit les informations suivantes :

• Mémoire standard dans l'imprimante
• État du logement de mémoire optionnel (en Mo)
• Mémoire totale dans l'imprimante
• État en cours du disque RAM

7 Émulation

Cet élément indique toutes les émulations d'imprimante disponibles. L'émulation KPDL (AUTO) est la valeur définie par défaut. Les émulations sont les suivantes :

• PCL 6 KPDL

Cet élément fournit des informations relatives aux pages :

• Nombre total de pages imprimées
• Nombre total de pages pour chaque format de papier

9 États des consommables

Cet élément indique le niveau approximatif de toner restant. Si la valeur est 100, la cartouche de toner est pleine. Plus le niveau est proche de 0, plus la quantité de toner restant est faible.

Imprimer Listes polices?

Imprimer listefichiers HDD ?

Imprimer listerAM disk ?

Imprimer liste de poches

Pour vous aider à choisir une police, vous pouvez imprimer des listes de polices internes ou de polices optionnelles.

1 Appuyez sur lorsque Impr. Rapport > est affiché. 2 Appuyez sur ou jusqu'à ce que >Imprimer Liste polices? apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez de nouveau sur [OK]. Le message En traitement apparaît et l'imprimante imprime une liste de polices avec un exemple et le numéro de chacune d'elles.

Imprimer liste fichiers HDD

Vous permet d'imprimer une liste des fichiers du disque dur.

Ce menu s'affiche uniquement lorsque le disque dur en option est installé sur l'imprimante.

IMPORTANT Il est uniquement affiché lorsque l'imprimante possède un disque dur installé et correctement formaté.

1 Appuyez sur lorsque Impr. Rapport > est affiché. 2 Appuyez sur ou jusqu'à ce que >Imprimer liste fichiers HDD apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Appuyez de nouveau sur [OK]. Le message En traitement s'affiche et l'imprimante imprime une liste des fichiers stockés sur le disque dur.

Imprimer liste RAM disk

Vous permet d'imprimer une liste des fichiers du disque RAM.

IMPORTANT S'affiche lorsque le mode disque RAM est activé.

1 Appuyez sur lorsque Impr. Rapport > est affiché. 2 Appuyez sur ou jusqu'à ce que >Imprimer liste RAM disk apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Appuyez de nouveau sur [OK]. Le message En traitement s'affiche et l'imprimante imprime une liste des fichiers stockés sur le disque RAM.

Imprimer liste carte mémoire

Vous permet d'imprimer une liste des fichiers de la carte mémoire.

IMPORTANT : Le message s'affiche lorsque la carte mémoire est installée dans l'imprimante.

Imprimer liste Carte mémoire ?

1 Appuyez sur lorsque Impr. Rapport > est affiché. 2 Appuyez sur ou ▽ jusqu'à ce que >Imprimer liste Carte mémoire apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Appuyez de nouveau sur [OK]. Le message En traitement s'affiche et l'imprimante imprime une liste des fichiers stockés sur la carte mémoire.

Mémoire USB (sélection mémoire USB)

Spécifiez les paramètres pour le retrait de la mémoire USB et l'impression du contenu de la mémoire USB. Le menu Mémoire USB s'affiche automatiquement lorsque vous installez la mémoire USB.

IMPORTANT Ce message s'affiche uniquement lorsque le blocage d'hôte USB n'est pas activé.

Les options disponibles dans Mémoire USB sont les suivantes :

• Impression d'un fichier
• Nombre de copies
• Alimentation (Sélection de la source d'alimentation du papier)
• Suppression de la mémoire USB
• Imprimer liste des fichiers (Impression d'une liste des fichiers de la mémoire USB)

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Mémoire USB > apparaisse. Notez que les menus indiqués dans la liste peuvent varier selon les options installées dans l'imprimante.

Mémoire USB >

Imprimer fichier (impression d'un fichier)

Vous pouvez utiliser cette option pour spécifier l'impression de fichiers de la mémoire USB.

1 Appuyez sur lorsque Mémoire USB > est affichée. 2 >Imprim fichier apparait. Dans les autres écrans, appuyez sur ou jusqu'à ce que la structure apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Appuyez à nouveau sur [OK]. Le dossier ou le fichier s'affiche. (Par exemple : Dossier 1) Le dossier ou le fichier suivant s'affiche en défilant à chaque fois que vous appuyez sur ou .

Pour voir les dossiers ou les fichiers de niveaux inférieurs, appuyez sur (Par exemple : Dossier 2)

00: Dossier 1

00: Dossier 1 00: Dossier 2

00: Dossier2 00: Fichier3

Pour voir les dossiers ou les fichiers de niveaux encore inférieurs, appuyez sur (Par exemple: Fichier 3)

IMPORTANT L'option de menu Imprim fichier s'affiche uniquely lorsqu'un fichier PDF, TIFF, JPEG ou XPS se trouve dans la mémoire USB. Veuillez noter qu'un maximum de 3 niveaux de dossiers ou de fichiers est affiché. Un certain temps peut s'écouler avant l'affichage du nom du dossier ou du fichier en fonction de la taille de la mémoire USB ou du nombre de fichiers.

Vous pouvez naviguer parmi les dossiers en appuyant sur et ou et.

00: Dossier2 00: Fichier3

Nb copies 001

5 Appuyez sur [OK]. Un point d'interrogation (?) apparait. (Par exemple : Fichier 3) 6 Appuyez à nouveau sur [OK]. Nb copies apparait.

Nombre de copies

Réglez le nombre de copies à imprimer pour le fichier spécifique dans la mémoire USB.

IMPORTANT Pour utiliser cette fonction, un disque dur en option doit être installé dans l'imprimante ou le disque RAM doit être activé.

Nb copies 010

1 Lorsque l'écran affiche Nb copies à l'étape 5 ci-dessus, appuyez sur et ou et pour afficher le nombre de copies. (Par ex.: 10)

Alimentation ? Bac 1

2. Appuyez sur [OK]. Alimentation et un point d'interrogation (?) apparaissent.

Alimentation ? Bac 2

Alimentation (sélection de la source d'alimentation du papier)

Réglez le papier utilisé pour l'impression du fichier spécifique dans la mémoire USB.

1 Lorsque l'écran affiche Alimentation à l'objet 2 ci-dessus, appuyez sur et ou et jusqu'à afficher la source du papier. (Par exemple : Bac 2) Notez que les menus indiqués dans la liste peuvent varier selon les options installées dans l'imprimante. 2 Appuyez sur [OK]. Le message En traitement s'affiche et l'imprimante imprime un fichier stocké dans la mémoire USB.

Suppression de la mémoire USB

Spécifiez le paramètre pour la suppression de la mémoire USB.

1 Appuyez sur lorsque Mémoire USB > est affiché. 2 Appuyez sur ou jusqu'à ce que >Suppr. périph. apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Appuyez à nouveau sur [OK]. Le menu disparaît et le périphérique de mémoire USB peut être retiré.

Imprimer liste des fichiers (Impression d'une liste des)

Suppr. périph. ?

Fichiers de la mémoire USB)

Vous permet d'imprimer une liste des fichiers du périhérique de mémoire USB.

Imprimer liste des fichiers?

1 Appuyez sur lorsque Mémoire USB > est affichée. 2 Appuyez sur ou jusqu'à ce que >Imprimer liste des fichiers? apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez de nouveau sur [OK]. Le message En traitement s'affiche et l'imprimante imprime une liste des fichiers stockés sur la mémoire USB.

Boîte personnalisée (utilisation d'une boîte personnalisée)

IMPORTANT Pour utiliser une Boîte personnalisée, il convient d'installer un disque dur optionnel dans l'imprimante. Le disque dur doit être formaté à partir de l'imprimante. Pour plus d'informations, reportez-vous à la section DISQUE DUR (Utilisation du disque dur en option) à la page 6-61.

Une Boîte personnalisée est une boîte à tout faire qui permet aux utilisateurs de stocker les données d'impression sur le disque dur de l'imprimante afin de les réutiliser selon les besoins.

Utilisez COMMAND CENTER pour créer et supprimer une Boîte personnalisée. Utilisez en revanche le pilote de l'imprimante pour envoyer les données stockées dans la boîte. Pour plus d'informations, consultez les documents COMMAND CENTER Operation Guide et KX Printer Driver User Guide.

Utiliser le panneau de commande de l'imprimante pour imprimer les données d'impression stockées dans une Boîte personnalisée.

Les options disponibles dans Boîte personalisée sont les suivantes :

• Sélection boîte (numéro de boîte : nom de boîte) (Sélection de la Boîte personalisée)
• Imprimer liste boîte (Imprime une liste des boîtes personnalisées)

1 Appuyez sur [MENU]. 2 Appuyez sur ou jusqu'à ce que Boîte Perso. > apparaisse.

Boite loro.

Sélection boîte (numéro de boîte : nom de boîte) (sélection de la boîte personnalisée)

Utilisez cette procédure pour sélectionner la Boîte personnalisée contenant votre document.

IMPORTANT Le menu Sélect. boîte ne s'affiche que lorsqu'il y a plusieurs boîtes personnalisées.

1 Appuyez sur lorsque Boîte Perso. > est affichée. 2 Appuyez sur ou jusqu'à ce que >Sélect. boîte > apparaisse. Le nombre de boîte et le nom de boîte sont affichés (par ex. 0001: Boîte1). 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) précède le numéro de la boîte.

Sélect. boîte > 0001: Boîte 1

4 Appuyez sur ou jusqu'à ce que le numéro de boîte et le nom de boîte désirés s'affichent. Les numéros de boîte de 0001 à 1000 sont affichés. Appuyez sur ou pour faire défilier et afficher les noms de boîte longs. 5 Appuyez sur [OK] pour afficher la Boîte personalisée désirée.

Sélect. boîte > 0001: Boîte 1

Reportez-vous ensuite à la section Manipulation des données dans la Boîte personnalisée à la page 6-22.

Sélect. boîte > 0001: Boîte 1

IMPORTANT Si vous avez défini un mot de passe pour la Boîte personnalisée, effectuez ensuite l'étape Mot passé boîte (Saisie du mot de passer de la boîte).

Mot passé boîte (saisie du mot de passer de la boîte)

L'accès de l'utilisateur à une Boîte personnalisée peut être limité en spécifiant un mot de passe pour la boîte. Le mot de passe est spécifique à partir du pilote de l'imprimante.

Mot de passe boîte

1 Si vous avez défini un mot de passe pour la boîte personnalisée, appuyez sur lorsque > Sélect. boîte > est affiché. Mot de passe boîte est affiché et le curseur clignotant (_ ) apparaît. 2 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez le mot de passe spécifique. Appuyez sur les touches ou pour déplacer le curseur vers la gauche et la droite. 3 Appuyez sur [OK] pour définir le mot de passe et passer à l'étape suivante Manipulation des données dans la Boîte personnalisée.

IMPORTANT Après avoir saisi votre mot de passe, l'imprimante vérifie le mot de passe. Si vous saisissez un mauvais mot de passe, Mot de passe incorrect s'affiche et l'écran de saisie s'affiche à nouveau. Saisissez à nouveau le mot de passe correctement.

Manipulation des données dans la boite personnalisée

Les éléments que vous pouvez manipuler dans la Boîte personnalisée sont les suivants :

• Numéro de boîte : nom de boîte / Numéro de document : nom de document (Sélectionne les données)
• Imprimer tous les fichiers (Imprime toutes les données)
• Supprimer tous les fichiers (Supprime toutes les données)
• Imprimer liste des fichiers (Imprime une liste de documents)

IMPORTANT Les menus Numéro de boîte : nom de boîte / Numéro de document : nom de document, Imprimer tous les fichiers et Supprimer tous les fichiers sont affichés lorsqu'il y a plusieurs documents.

Utilisez cette procédure pour sélectionner un document, puis imprimer ou supprimer le document sélectionné.

Sélect. boîte 0001: Boîte 1

0001: Boîte 1 0001: Données 1

1 Appuyez sur [OK] lorsque >Sélect. boîte > avec le numéro de boîte et le nom de boîte sont affichés.

Le numéro de document et le nom du document sont affichés au-dessous du numéro de boîte et du nom de boîte avec un point d'interrogation clignotant (?) en face du numéro du document. Sélectionnez le nom du document à partir du pilote de l'imprimante (par exemple : 0001: Données 1).

0001: Données 1 Copies 010

0001: Données 1? Bac MF

Supp après imp? Inactif

Sélect. boîte > 0001: Boîte 1

Impression des fichiers?

Tous les fich. Nb copies 010

Tous les fich. ? Bac MF

2 Appuyez sur ou jusqu'à ce que le numéro de document et le nom de document désirés s'affichent. 3 Appuyez sur [OK]. L'écran pour le réglage du nombre de copies apparait. Appuyez sur , , ou pour saisir le nombre de copies (par ex. 10) ou pour afficher Supprimer.

Vous pouvez sélectionner un nombre de copies compris entre 001 et 999.

Si vous sélectionnez Supprimer à l'étape 3, le documentné peut être supprimé. Appuyez sur [OK]. En traitement est affiché et le documentné dans la Boîte personalisée est supprimé.

4 Appuyez sur [OK]. L'écran pour la sélection de la source de papier apparait. Appuyez sur ou jusqu'à ce que la source de papier souhaitée s'affiche. Selon les unités en option installées, un ou plusieurs des éléments suivants sont affichés :

Bac MF Bac (seul le bac standard de l'imprimante est utilisé) Bac 1 à 4 (chargeur de papier en option installed) 5 Appuyez sur [OK]. L'écran pour sélectionner la suppression des données après l'impression apparait avec un point d'interrogation clignotant (?) 6 Sélectionnez Inactif ou Actif à l'aide des touches ou . 7 Appuyez sur [OK]. En traitement est affiché et le nombre de copies spécifique du document sélectionné est imprimé. Si vous sélectionnez Actif dans l'écran Supp après imp, le document sélectionné est supprimé après la fin de l'impression.

Imprimer tous les fichiers (imprime toutes les données)

Utilisez cette procédure pour imprimer tous les documents dans la Boîte personnalisée.

1 Appuyez sur ou lorsque > Select. boîte > avec le nombre de boîte et le nom de boîte sont affichés.

Lorsque >> Imprimer tous les fichiers est affiché avec un point d'interrogation (?), appuyez sur [OK].

2 Appuyez à nouveau sur [OK]. L'écran pour le réglage du nombre de copies apparaît. Appuyez sur , , ou pour saisir le nombre de copies (par ex. 10). Vous pouvez sélectionner un nombre de copies compris entre 001 et 999. 3 Appuyez sur [OK]. L'écran pour la sélection de la source de papier apparait. Appuyez sur ou jusqu'à ce que la source de papier souhaitée s'affiche. Selon les unités en option installées, un ou plusieurs des éléments suivants sont affichés :

Supp après imp? Inactif

Bac MF Bac (seul le bac standard de l'imprimante est utilisé) Bac 1 à 4 (chargeur de papier en option installé)

4 Appuyez sur [OK]. L'écran pour sélectionner la suppression des données après l'impression apparait avec un point d'interrogation clignotant (?)

5 Sélectionnez Inactif ou Actif à l'aide des touches ou . 6 Appuyez sur [OK]. En traitement est affiché et le nombre de copies spécifique de tous les documents est imprimé. Si vous sélectionnez Actif dans l'écran Supp après imp, tous les documents sélectionnés sont supprimés après la fin de l'impression.

Supprimer tous les fichiers (supprime toutes les données)

Utilisez cette procédure pour supprimer tous les documents dans la Boîte personnalisée.

1 Appuyez sur ou ∇ lorsque > Select. boîte > avec le nombre de boîte et le nom de boîte sont affichés.

Sélect. boîte >0001: Boîte 1

Lorsque >> Supprimer tous les fichiers est affiché avec un point d'interrogation (?), appuyez sur [OK].

Supprimer tous les fichiers ?

2 Appuyez de nouveau sur [OK]. En traitement est affiché et tous les documents dans la Boîte personalisée sont supprimés.

Sélect. boîte >0001: Boîte 1

Imprimer liste des fichiers (imprime une liste de documents)

Utilisez cette procédure pour imprimer une liste des documents dans la Boîte personalisée sélectionnée.

1 Appuyez sur ou lorsque > Select. boîte > avec le numéro de boîte et le nom de boîte sont affichés.

Imprimer liste des fichiers ?

Lorsque "Imprimer liste des fichiers" est affiché avec un point d'interrogation (?), appuyez sur [OK].

2 Appuyez de nouveau sur [OK]. En traitement est affiché et une liste des documents dans la Boîte personnalisée sélectionnée est imprimée.

Imprimer liste boîte (imprime une liste des boîtes personnalisées)

Utilisez cette procédure pour imprimer une liste des boîtes personnalisées.

1 Appuyez sur lorsque Boite Perso. > est affiché.

Imprimer liste boîte

2 Appuyez sur ou ∇ jusqu'à ce que >Imprimer liste boîte apparaisse.

Appuyez sur [OK]. Un point d'interrogation (?) apparait.

3 Appuyez de nouveau sur [OK]. En traitement est affiché et une liste des boîtes personnalisées est imprimée.

Boîte de travail

IMPORTANT Pour utiliser la boîte de travail, il convient d'installer un disque dur optionnel dans l'imprimante. Le disque dur doit être formaté à partir de l'imprimante. Pour plus d'informations, se reporter à la section DISQUE DUR (Utilisation du disque dur en option) à la page 6-61. Le disque RAM (virtuel) peut également être utilisé dans les modes Vérification avant impression et Exemplaire personnel.

La boîte de travail est une fonction d'impression qui permet la fonction de Rétention des travaux. Les paramètres sont spécifiés à partir du pilote de l'imprimante. Reportez-vous au document KX Printer Driver User Guide pour les paramètres du pilote.

Rétention des travaux

La fonction Rétention des travaux dispose de quatre modes décrits brièvement ci-après. Ces modes se sélectionnent depuis le pilote d'imprimante via le logiciel d'application :

	Copie rapide	Vérification avant impression	Impression privée	Travail stocké
Fonction principale	Imprimer des copies supplémentaires ultérieurement.	Vérifier la première copie avant de poursuivre l'impression des autres copies.	Conserver le document dans l'imprimante pour éviter les accès non autorisés.	Stocker les documents de façon électronique tels que les pages de garde de télécopie.
Origine de la demande de stockage	Pilote d'imprimante	Pilote d'imprimante	Pilote d'imprimante	Pilote d'imprimante
Après avoir défini les paramètres d'impression dans le logiciel d'application	Imprime simultanément	Imprime une copie simultanément	N'imprime pas	N'imprime pas
Récapué par	Panneau de commande	Panneau de commande	Panneau de commande	Panneau de commande
Nombre de copies par défaut imprimées à la récapération	Identique au stockage (modifiable)	Une de moins (modifiable)	Identique au stockage (modifiable)	Une (modifiable)
Nombre maximal de travaux stockés†	32, extensible à 50	32, extensible à 50	Dépend de la capacité du disque dur (le travail est automatiquement supprimé après l'impression)	Dépend de la capacité du disque dur
Sécurité par code PIN	Non	Non	Oui	Oui (si nécessaire)
Données après impression	Stockées	Stockées	Suprimées	Stockées
Données à la mise hors tension	Suprimées	Suprimées	Suprimées	Stockées
Disque dur	Nécessaire	Inutile (un disque RAM peut être aussi utilisé)	Inutile (un disque RAM peut être aussi utilisé)	Nécessaire

Le stockage de travaux supplémentaires entraîne la suppression des travaux les plus anciens.

Remarque reportez-vous au document KX printer driver user guide pour les paramètres du pilote et les procédures d'impression (sauvegarde).

Les options disponibles dans Boîte de travail sont les suivantes :

• Utilisation de Copie rapide/Vérification avant impression Copie rapide (Nom de l'utilisateur) (Sélection de l'utilisateur) (Nom de l'utilisateur) (Nom des données) (Sélection des données) (Nom des données) Nb copies (nombre de copies) (Nombre de copies / supprimé) Impression d'un travail ou stocké Privé/Stocké (Nom de l'utilisateur) (Sélection de l'utilisateur) (Nom de l'utilisateur) (Nom des données) (Sélection des données) (Nom des données) ID (nombres de copies) (Saisie de mots de passe) (Nom des données) Nb copies (nombres de copies) (Nombre de copies / supprimé)
• Boîte travail Configuration (Configuration de la boîte de travail)

Boîte travail >

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Boîte travail > apparaisse.

Notez que les menus indiqués dans la liste peuvent varier selon les options installées dans l'imprimante.

Copie rapide (utilisation de copie rapide)

Ce mode vous permet d'imprimer un travail dans un certain nombre de copies et de stocker ce dernier sur le disque dur ou RAM. Lorsque vous voudrez ultérieurement imprimer des copies supplémentaires de ce travail, vous pourrez le demander directement depuis le panneau de commande. Pour imprimer un travail en tant que travail de copie rapide, reportez-vous au document KX Printer Driver User Guide.

Par défaut, le nombre de travaux qu'il est possible de stocker sur le disque dur s'élève à 32. Cette valeur peut néanmoins être augmentée jusqu'à 50 à partir du menu Configuration de la boîte de travail. Pour plus d'informations, reportez-vous à la section Modification du nombre maximum de copies rapides à la page 6-31. Lorsque la limite de stockage est atteinte, le travail le plus ancien est remplacé par le nouveau.

À la mise hors tension de l'imprimante, tous les travaux sont supprimés.

Impression de copies supplémentaires en mode copie rapide

1 Appuyez sur lorsque Boite travail > est affiché. 2 Appuyez sur ou jusqu'à ce que > Copie rapide apparaisse. Le nom entre dans le pilote d'imprimante (Henry, dans cet exemple) s'affiche également. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) précède le nom d'utilisateur. 4 Appuyez sur ou pour afficher le nom d'utilisateur souhaité, Arlen, dans cet exemple. 5 Appuyez sur [OK]. Le nom du travail entré dans le pilote d'imprimante (Report, dans cet exemple) apparaît précédé d'un point d'interrogation clignotant (?). 6 Appuyez sur ou pour afficher l'intitulé de travail souhaité.

Remarque : Si vous avez sélectionné Tous les fichiers, ce procédé est appliqué à tous les documents dans Copie rapide/Vérification avant impression.

Appuyez sur [OK]. Vous pouvez définir le nombre de copies à imprimer. Pour augmenter ce nombre, appuyez sur; pour le diminuer, appuyez sur .

Remarque Si vous avez sélectionné Tous les fichiers, appuyez sur [OK] après l'affichage de Copies --- pour définir le nombre de copies.

Appuyez sur [OK] pour valider le nombre de copies. L'imprimante imprime le nombre de copies spécifique.

Suppression d'un travail en mode copie rapide

1. Suivez les étapes 1 à 6 de la section précédente afin d'afficher l'intitulé du travail à supprimer. 2. Lorsque l'intitulé du travail à supprimer est affiché, par exemple Report, appuyez sur [OK]. Le curseur (_) situé sous le nombre de copies commence à clignoter. 3. Appuyez sur jusqu'à ce que Supprimer apparaisse sous l'intitulé.

Remarque Si vous avez sélectionné Tous les fichiers, ce procédé est appliqué à tous les documents dans Copie rapide/Vérification avant impression.

4. Appuyez sur [OK]. Le message En traitement s'affiche et le travail stocké en mode Copie rapide est supprimé.

Utilisation de la vérification avant impression

Dans ce mode, lorsque vous imprimez plusieurs exemplaires, une première copie de vérification est imprimée afin que vous puissiez l'examiner avant de poursuivre l'impression des copies restantes. Cela permet de réduire le gaspillage de papier.

L'imprimante imprime une copie et, simultanément, enregistre le travail sur le disque dur ou le disque RAM. Vous pouvez également modifier le nombre de copies lors de la reprise de l'impression, à partir du panneau de commande.

À la mise hors tension de l'imprimante, tous les travaux sont supprimés.

Remarque Reportez-vous au document KX Printer Driver User Guide pour les paramètres du pilote.

Impression des copies restantes d'un travail en mode vérification avant impression

1 Appuyez sur lorsque Boîte travail > est affiché. 2 Appuyez sur ou jusqu'à ce que > Copie rapide apparaisse. Le nom entre dans le pilote d'imprimante (Harold, dans cet exemple) s'affiche également. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) précède le nom d'utilisateur. 4 Appuyez sur ou pour afficher le nom d'utilisateur souhaité, Arlen, dans cet exemple. 5 Appuyez sur [OK]. Le nom du travail entré dans le pilote d'imprimante (Report, dans cet exemple) apparaît précédé d'un point d'interrogation clignotant (?). 6 Appuyez sur ou pour afficher l'intitulé de travail souhaité.

Remarque : Si vous avez sélectionné Tous les fichiers, ce procédé est appliqué à tous les documents dans Copie rapide/Vérification avant impression.

Appuyez sur [OK]. Vous pouvez définir le nombre de copies à imprimer. Pour augmenter ce nombre, appuyez sur; pour le diminuer, appuyez sur .

Remarque Si vous avez sélectionné Tous les fichiers, appuyez sur [OK] après l'affichage de Copies --- pour définir le nombre de copies.

Appuyez sur [OK] pour valider le nombre de copies. L'imprimante imprime le nombre de copies spécifique.

Suppression d'un travail en mode vérification avant impression

1 Suivez les étapes 1 à 6 de la section précédente afin d'afficher l'intitulé du travail à supprimer. 2 Lorsque l'intitulé du travail à supprimer est affiché, par exemple, Report, appuyez sur [OK]. Le curseur ( ) situé sous le nombre de copies commence à clignoter.

Copie rapide ? Harold Copie rapide ? Arlen Arlen ? Report Report Nb copies 001

Report du nombre de copies 001

Report Supprimer

3 Appuyez sur jusqu'à ce que Supprimer apparaisse sous l'intitulé. 4 Appuyez sur [OK]. Le message En traitement s'affiche et le travail stocké est supprimé.

Privé/stocké (impression d'un travail privé ou stocké)

Le mode Privé permet de désigner un travail à ne pas imprimer tant qu'il n'est pas lancé depuis le panneau de commande. Lorsque vous transmettez le travail à l'imprimante depuis votre logiciel d'application, indiquez un code d'accès à quatre chiffres dans le pilote d'imprimante. Pour lancer le travail, il suffit d'entrer ce code d'accès depuis le panneau de commande. La confidentialité du travail est ainsi garantie.

En mode Stocké, les codes d'accès ne sont pas obligatoires. Ils peuvent néanmoins être définis dans le pilote d'imprimante si l'impression avec sécurité par code PIN est requise. Dans ce cas, le code d'accès doit nécessairement être entré sur le panneau de commande pour que le travail stocké soit imprimé. Les données imprimées seront stockées sur le disque dur ou le disque RAM après l'impression.

Reportez-vous au document KX Printer Driver User Guide pour les paramètres du pilote.

Lancement d'un travail ou stocké

1 Appuyez sur lorsque Boîte travail > est affiché. 2 Appuyez sur ou jusqu'à ce que >Privé / Stocké apparaisse. Le nom entre dans le pilote d'imprimante (Harold, dans cet exemple) s'affiche également. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) précède le nom d'utilisateur. 4 Appuyez sur ou pour afficher le nom d'utilisateur souhaité, Arlen, dans cet exemple. 5 Appuyez sur [OK]. Les noms de l'utilisateur et du travail (Agenda, dans cet exemple) entrés dans le pilote d'imprimante apparaisent précédés d'un point d'interrogation clignotant (?). 6 Appuyez sur ou pour afficher l'intitulé de travail souhaité.

Privé/Stocké? Harold

Arlen? Ordre du jour

Agenda ID

Remarque : Si vous avez sélectionné Tous les fichiers, ce procédé est appliqué à tous les documents dans Travail privé/stocké.

7. Appuyez sur [OK]. La ligne de saisie de l'ID apparait. Saisissez le code d'accès à quatre chiffres défini dans le pilote d'imprimante, puis appuyez sur [OK].

Pour saisir l'ID, appuyez sur [OK] ou pour déplacer le curseur sur le nombre à modifier, puis entrez le nombre correct en appuyant sur [OK] ou .

IMPORTANT Si vous avez sélectionné Tous les fichiers et que le code d'accès stocké ne correspond à aucun des documents ou si aucun code d'accès n'a été spécifique, Erreur ID s'affiche.

Agenda Nb copies 001

Vous pouvez définir le nombre de copies à imprimer. Pour augmenter ce nombre, appuyez sur ; pour le diminuer, appuyez sur .

Remarque Si vous avez sélectionné Tous les fichiers, appuyez sur après l'affichage de Copies --- pour définir le nombre de copies.

Appuyez sur [OK] pour valider le nombre de copies. L'imprimante imprime le nombre de copies spécifique.

Suppression d'un travail privé ou stocké

Vous pouvez supprimer les travaux stockés de façon individuelle. Pour ce faire, suivez la procédure ci-après. Contrairement aux travaux stockés, les travaux privés sont automatiquement supprimés lorsque vous mettez l'imprimante hors tension une fois l'impression terminée.

Agenda Nb copies

1 Suivez les étapes 1 à 6 de la section précédente. 2 Lorsque l'intitulé du travail à imprimer est affiché, Agenda dans cet exemple, appuyez sur [OK]. Saisissez le code d'accès à quatre chiffres définis dans le pilote d'imprimante, puis appuyez sur [OK]. 3 Appuyez sur jusqu'à ce que la mention Supprimer apparaisse en regard du nombre de copies. 4 Appuyez sur [OK]. Le travail privé est supprimé.

Boîte de travail configuration

Modifiez les paramètres de Boîte de travail, par exemple, le nombre maximum de documents pouvant être stockés sur le disque dur et les paramètres de suppression automatique.

Les éléments suivants sont disponibles dans les paramètres détaillés de la Boîte de travail.

• Modification du nombre maximum de copies rapides
• Définition des délais de suppression automatique pour les travaux temporaires

Modification du nombre maximum de copies rapides

La procédure ci-après permet de modifier le nombre maximal de travaux en mode Copie rapide. Ce nombre peut être compris entre 0 et 50. La valeur par défaut est 32.

Boîte travail > Configuration

1 Appuyez sur lorsque Boîte travail > est affichée. 2 Appuyez sur ou jusqu'à ce que >Boîte travail Configuration > apparaisse.

3 Appuyez sur 4 Appuyez sur ou jusqu'à ce que >>Copie rapide apparaisse.

Copie rapide 32

Copie rapide

5 Appuyez sur [OK]. Un curseur clignotant (_ ) apparait. 6 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. La valeur peut être comprise entre 0 et 50 mm. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 7 Lorsque le nombre maximal de travaux est défini, appuyez sur [OK]. 8 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Définition des délais de suppression automatique pour les travaux temporaires

Boîte travail > Configuration

1 Appuyez sur lorsque Boîte travail > est affiché. 2 Appuyez sur ou jusqu'à ce que >Boîte travail Configuration > apparaisse.

3 Appuyez sur 4 Appuyez sur ou jusqu'à ce que >>Supprimer apparaisse. 5 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

Supprimer Inactif

6 Appuyez sur ou jusqu'à ce que le délambda de suppression automatique souhaite s'affiche. La liste indique les délais suivants : Inactif (pas de suppression automatique)

1 heure (supprimé au bout d'une heure) 4 heures (supprimé au bout de 4 heures) 1 jour (supprimé le jour suivant) 1 semaine (supprimée au bout d'une semaine)

7 Appuyez sur [OK].

8 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Compteur

Compteur (affichage de la valeur du compteur)

Affiche le nombre de pages imprimées.

Les options disponibles dans Compteur sont les suivantes :

Pages imprimées (Affichage du nombre total de pages imprimées) - Couleur (Affichage du nombre de pages imprimées en couleur) - Monochrome (Affichage du nombre de pages imprimées en monochrome)

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Compteur > apparaisse.

Pages imprimées (affichage du nombre total de pages imprimées)

La procédure ci-après permet d'afficher uniquement le nombre total de pages imprimées. Ce nombre n'est pas modifiable.

1 Appuyez sur lorsque Compteur > est affiché. 2 Appuyez sur ou jusqu'à ce que > Pages imprint apparaisse. Le nombre total de pages imprimées s'affiche. (Par ex.: 2000) 3 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Couleur (affichage du nombre de pages imprimées en couleur)

La procédure ci-après permet d'afficher uniquement le nombre de pages imprimées en couleur. Ce nombre n'est pas modifiable.

1 Appuyez sur lorsque Compteur > est affiché. 2 Appuyez sur ou jusqu'à ce que > Couleur apparaisse. Le nombre total de pages imprimées s'affiche. (Par ex.: 1000) 3 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Monochrome (affichage du nombre de pages imprimées en monochrome)

La procédure ci-après permet d'afficher uniquement le nombre de pages imprimées en monochrome. Ce nombre n'est pas modifiable.

1 Appuyez sur lorsque Compteur > est affiché. 2 Appuyez sur ou jusqu'à ce que > Monochrome apparaisse. Le nombre total de pages imprimées s'affiche. (Par ex.: 1000) 3 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Pages d'impression 2000

Couleur 1000

Monochrome 1000

Paramètre du papier

La procédure ci-après permet de définir le format du papier pour le bac MF et pour les bacs d'alimentation en papier.

Les options disponibles dans Paramètres du papier sont les suivantes :

• Format Bac MF (Définition du format du papier du bac MF)
• Type de papier du bac MF (Définition du type de papier du bac MF)
• Format du bac (1 à 4) (Définition du format du papier du bac)
• Type du bac (1 à 4) (Définition du type du papier du bac)
• Réglage papier (Création d'un type de papier personnalisé) Annulation réglage papier (Restauration du type de papier personnalisé)

Parampapier

1 Appuyez sur [MENU]. 2 Appuyez sur ou jusqu'à ce que Paramètres papier > apparaisse.

Format bac MF (définition du format du papier du bac MF)

Lors de l'utilisation du bac MF, vous devez définir le format du bac MF conformément au format du papier utilisé pour la mise en page du travail à imprimer. En effet, si les formats ne correspondent pas, le format du papier utilisé pour l'impression sera incorrect.

La valeur par défaut est Letter aux États-Unis et au Canada et A4 dans les autres pays. Pour plus de détails sur les formats de papier disponibles dans le bac Multi, reportez-vous à la section Papier, specifications à la page 2-2.

Remarque : L'utilisation d'un papier dont le format ne correspond pas à celui actuellement défini pour le bac Multi peut entraîner un bourrage.

1 Appuyez sur lorsque Param papier > est affiché. 2 Appuyez sur ou jusqu'à ce que > Format bac MF apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

Format bac MF A4

4 Appuyez sur ou pour afficher le format papier souhaité. Les formats papier suivants défilent à l'écran :

Env. Monarch
Envelope n°10
Envelope n°9
Envelope n°6
Envelope DL
Envelope C5
A6
B6
A5
B5
ISO B5

A4
Executive
Letter
Legal
Personnalisé
Hagaki
OufukuHagaki
Oficio II
Statement
Folio
Youkei 2
Youkei 4
16K

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Type bac MF (définition du type de papier du bac MF)

Vous pouvez utiliser cette procédure pour définir le type de papier pouvant être fourni par le bac MF. Le paramètre par défaut est NORMAL.

Pour plus de détails sur les types de papier que vous pouvez charger dans le bac MF, reportez-vous à la section Papier, specifications à la page 2-2.

1 Appuyez sur lorsque Param papier > est affiché. 2 Appuyez sur ou jusqu'à ce que > Type Bac MF apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez sur ou pour afficher le type de papier souhaité. Les types de papier suivants défilent à l'écran :

NORMAL
TRANSPARENT
PRÉIMPROMÉ
ÉTIQUETTES
COUCHÉ
RECYCLÉ
VÉLIN
RUGUEUX
EN-TÊTE
COULEUR
PERFORÉ
ENVELOPPE
BRISTOL
COUVERT
ÉPAIS
HAUTE QUALITÉ
PERSO 1(jusqu'à 8)

Remarque Vous pouvez définir n'importe quel type de papier et mémoriser cette définition dans l'imprimante. Pour plus d'informations, reportez-vous à la section Réglage papier (Création d'un type de papier personnalisé) à la page 6-40.

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Cassette (1 à 4) (définition du format du papier du bac)

Pour définir les formats standard A5, A4, B5, Letter et Legal du bac de papier, chargez le papier et tournez la molette de format de papier jusqu'à ce que le format du papier à utiliser apparaissent dans la petite fenêtre. Pour charger un format de papier qui n'est pas standard (formats différents de A5, A4, B5 et Letter) dans un bac à papier, reportez-vous aux formats de papier personnalisés répertoriés page 6-36.

Si le chargeur de papier en option PF-500 ou PF-510 est installé, utilisez la même procédure pour charger le papier dans les bacs du chargeur de papier.

1 Sortez les bacs de l'imprimante et définissez le format du papier à l'aide de la molette de format du papier. 2 Ajustez les guides du papier dans le bac selon le format du papier à utiliser pour l'impression et chargez le papier dans le bac.

Format de papier personnalisé

Si vous utilisez un papier de format non standard, chargez ce dernier et fixez la molette de format papier sur Other (reportez-vous à la section Chargement du papier à la page 2-15).

Sélection du réglage de la molette de format

1 Sortez les bacs de l'imprimante et reglez la molette de format du papier sur Other. Pour plus d'informations, reportez-vous à l'objet 1 de la section Cassette (1 à 4) (Définition du format du papier du bac) à la page 6-36. 2 Ajustez les guides du papier dans le bac selon le format du papier à utiliser pour l'impression et chargez le papier dans le bac.

Définition du format du papier à partir du panneau de commande

Utilisez le panneau de commande pour définir le format du papier chargé dans le bac de l'imprimante. Ce menu s'affiche si la molette de format pour le bac est réglée sur Other.

1 Appuyez sur lorsque Param papier > est affiché. 2 Appuyez sur ou jusqu'à ce que > Format Bac > apparaisse. Si des chargeurs de papier en option sont ajoutés, Format Bac 1 s'affiche pour le bac à papier standard et Format Bac 2, Format Bac 3 et Format Bac 4 s'affichent pour les chargeurs de papier en option. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez sur ou pour afficher le format papier souhaité. Les formats papier suivants défilent à l'écran :

Format Bac > Personnelisé

Env. Monarch
Envelope n°10
Envelope n°9
Envelope n°6
Envelope DL
Envelope C5
A6
B6
A5
B5
ISO B5
A4
Executive
Letter
Legal
Personnalisé
Hagaki
OufukuHagaki
Oficio II
Statement
Folio
Youkei 2
Youkei 4
16K

Remarque A6 s'affiche pour Format Bac ou Format Bac 1. Env. Monarch, Enveloppe n°10, Enveloppe n°9, Enveloppe n°6, Enveloppe DL, OufukuHagaki, Youkei 2 et Youkei 4 s'affichent lorsque l'un des bacs 2 à 4 du chargeur de papier en option PF-500/PF-510 est installé.

5 Lorsque le format de papier souhaité est affiché, appuyez sur [OK]. Le format de papier est à présent défini pour le bac. Si vous avez sélectionné Personnelisé à l'étape 4, veillez à définir l'unité de mesure et les dimensions du papier (reportez-vous aux sections suivantes).

Sélectionnez les unités de mesure comme indiqué dans la section ci-après.

Unité (sélection de l'unité de mesure)

1 Appuyez sur 2 Appuyez sur ou jusqu'à ce que >>Unité apparaisse. Les unités de mesure disponibles sont les suivantes : millimètres et pouces. L'unité de mesure actuelle est affichée (par défaut, mm). 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez mm ou pouce à l'aide de ou . 5 Appuyez sur [OK].

Sélectionnez les dimensions du papier comme indiqué dans la section ci-après.

Définition de la largeur et de la longueur

Précisez les dimensions du papier pour Dimension en X et Dimension en Y (comme indiqué dans l'illustration).

Dimension en X 216 mm

Une fois l'unité de mesure définie, appuyez sur . >>Dimension en X apparaît (définition de la largeur du papier). 2 Appuyez sur [OK]. Un curseur clignotant (_ ) apparait. 3 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant et afficher la largeur souhaitée. Les largeurs de papier acceptables sont les suivantes :

Bac:105à216mm - Chargeur de papier PF-500/PF-510 (en option) : 92 à 216 mm

4 Affichez la largeur du papier et appuyez sur [OK]. 5 Une fois la largeur définie, appuyez sur . >>Dimension en Y apparait (définition de la longueur du papier). Définissez la longueur souhaitée de la même façon que pour la largeur. Les longueurs de papier acceptables sont les suivantes :

Bac:148à356mm - Chargeur de papier PF-500/PF-510 (en option): 162 à 356 mm

6 Affichez la longueur du papier et appuyez sur [OK]. 7 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Cassette (1 à 4) (définition du type du papier du bac)

L'attribution d'un type de papier (normal, recyclé, etc.) à un bac permet ensuite de sélectionner ce type dans le pilote d'imprimante. Le type de papier par défaut est Normal pour tous les bacs.

Si le chargeur de papier en option PF-500 ou PF-510 est installé, utilisez la même procédure pour définir le type de papier du bac.

Pour plus de détails sur les types de papier disponibles dans un bac, reportez-vous à la section Papier, specifications à la page 2-2.

1 Appuyez sur lorsque Param papier > est affiché. 2 Appuyez sur ou jusqu'à ce que > Type Bac apparaisse.

Si des chargeurs de papier en option sont ajoutés, Type Bac 1 s'affiche pour le bac à papier standard et Type Bac 2, Type Bac 3 et Type Bac 4 s'affichent pour les chargeurs de papier en option.

3 Pour modifier le type de papier, appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît. 4 Appuyez sur ou pour afficher le type de papier souhaité. Les types de papier suivants défilent à l'écran :

NORMAL
PRÉIMPROMÉ
ÉTIQUETTES
COUCHÉ
RECYCLÉ
RUGUEUX
EN-TÊTE
COULEUR
PERFORÉ
ENVELOPPE
BRISTOL
COUVERT
ÉPAIS
HAUTE QUALITÉ
PERSO 1(jusqu'à 8)

IMPORTANT ETIQUETTES, ENVELOPPE, BRISTOL, COUVERT et ÉPAIS s'afficheront uniquement lorsque le chargeur de papier en option PF-510 est installé.

Remarque Vous pouvez définir n'importe quel type de papier et mémoriser cette définition dans l'imprimante. Pour plus d'informations, reportez-vous à la section Réglage papier (Création d'un type de papier personnalisé) à la page 6-40.

5. Appuyez sur [OK]. 6. Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Réglage papier (création d'un type de papier personnalisé)

Cette section décrit comment créer un type de papier défini par l'utilisateur. L'imprimante admet jusqu'à 8 configurations papier personnalisées différentes. Une fois définies, n'importe laquelle peut être appelée lorsqu'un type de papier est défini pour une source précise.

Après avoir sélectionné le type de papier à personnaliser, vous pouvez définir le grammage du papier ainsi que son chemin duplex (reportez-vous aux sections Grammage du papier (Définition du grammage du papier) à la page 6-40 et Impression R/V (Définition du chemin recto-verso) à la page 6-41). Pour rétablir les valeurs personnalisées, reportez-vous à la section Annulation réglage papier (Restauration du type de papier personnalisé) à la page 6-41.

Appuyez sur lorsque Param papier > est affiché. Appuyez sur ou jusqu'à ce que >Réglage papier > apparaisse. Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

4 Appuyez sur ou pour afficher le type de papier souhaité. Les valeurs suivantes défilent à l'écran.

Réglage papier> ? NORMAL

NORMAL
TRANSPARENT
PRÉIMPRIMPÉ
ÉTIQUETTES
COUCHÉ
RECYCLÉ
VÉLIN
RUGUEUX
EN-TÊTE
COULEUR
PERFORÉ
ENVELOPPE
BRISTOL
COUVERT
ÉPAIS
HAUTE QUALITÉ
PERSO 1(jusqu'à 8)

5. Appuyez sur [OK]. 6. Appuyez sur et passez à l'étape suivante Grammage du papier (Définition du grammage du papier).

Grammage du papier (définition du grammage du papier)

Vous pouvez définir l'épaisseur du type de papier à personnaliser. Le paramètre par défaut est Normal 2.

1 Affichez le type de papier personnelisé (reportez-vous à la section Réglage papier (Création d'un type de papier personnelisé) à la page 6-40) et appuyez sur 2 Appuyez sur ou jusqu'à ce que >>Poids papier apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Poids papier Normal 2

4 Appuyez sur ou pour afficher l'épaisseur de papier souhaitée. Les valeurs suivantes défilent à l'écran. Pour plus de détails sur la valeur par défaut de chaque type de papier, reportez-vous à la section Papier, spécifications à la page 2-2.

Léger
Normal 1
Normal 2
NORMAL 3
Lourd 1
Lourd 2
Lourd 3
Très lourd

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Impression r/v (définition du chemin recto-verse)

1 Affichez le type de papier personnel (reportez-vous à la section Réglage papier (Création d'un type de papier personnel) à la page 6-40) et appuyez sur 2 Appuyez sur ou jusqu'à ce que > Impression R/V apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Activer ou Désactiver à l'aide de ou . Pour plus de détails sur la valeur par défaut de chaque type de papier, reportez-vous à la section Papier, spécifications à la page 2-2. 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran. Le type de papier personnelisé est à créé défini.

Annulation réglage papier (restauration du type de papier personnalisé)

Restaurez tous les types de papier personnelisés définis à la section Réglage papier (Création d'un type de papier personnelisé) à la page 6-40.

1 Appuyez sur lorsque Param papier > est affiché. 2 Appuyez sur ou jusqu'à ce que >Annulation Réglage papier apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation (?) apparait. 4 Appuyez de nouveau sur [OK]. Les valeurs par défaut de tous les types de papier personalisés sont rétablies. L'état Prêt s'affiche sur l'écran.

Annulation Réglage papier ?

Paramètres imprimaire

Ces réglages spécifiques concernent les paramètres d'impression comme la qualité d'impression utilisée pour l'impression (normale ou fine), le mode de brillance (élevé ou faible), le nombre de copies, l'impression réduite et l'orientation de page.

Les options disponibles dans Paramètres de l'imprimante sont les suivantes :

• Alimentation (Sélection de la source d'alimentation du papier)
• Mode d'alim. papier (Sélection de la source d'alimentation du papier) Mode R/V (Impression recto-verso)
• Priorité A4/LT (Non prise en compte de la différence entre les formats A4 et Letter)
• Émulation (Définition de l'émulation) Mode couleurs (Définition de l'impression couleur ou monochrome)
• Qualité imp. (Définition de la qualité d'impression)
• Configuration page (Définition de la pagination)

Param impr >

1 Appuyez sur [MENU]. 2 Appuyez sur ou jusqu'à ce que Param impr > apparaisse.

Alimentation

Bac 1

Alimentation (sélection de la source d'alimentation du papier)

Vous pouvez sélectionner la source par défaut d'alimentation du papier. Les évventuels chargeurs optionnels installés peuvent également être choisis en tant que source de papier par défaut.

1 Appuyez sur lorsque Param impr > est affiché. 2 Appuyez sur ou jusqu'à ce que >Alimentation apparaisse. 3 Pour modifier la source d'alimentation papier actuelle, appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

4 Appuyez sur ou pour afficher la source d'alimentation du papier souhaité. Les différentes sources d'alimentation papier défilent à l'écran, y compris les chargeurs optionnels installés (du bac supérieur au bac inférieur):

Bac MF Bac 1 Bac 2 Bac 3 Bac 4

Les bacs 2, 3 et 4 peuvent être sélectionnés lorsque les chargeurs de papier en option sont installés.

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Mode alim papier (sélection de la source d'alimentation du papier)

Ce mode spécifique comment le papier est chargé une fois que la source d'alimentation du papier et le type de papier ont été choisis. Si Automatique est sélectionné, l'imprimante recherche une source d'alimentation du papier qui correspond au format et au type de papier et le papier est fourni à partir de cette source. Un message d'erreur s'affiche si Corrigé est sélectionné et qu'aucune correspondance n'a été trouvée. Le paramètre par défaut est Automatique. Pour modifier les paramètres, suivez les étapes ci-après.

1 Appuyez sur lorsque Param impr > est affiché. 2 Appuyez sur ou jusqu'à ce que >Mod alim papier apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

4 Appuyez sur ou jusqu'à ce que Automatique ou Corrigé apparaisse.

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Lorsque le papier est épuisé pendant l'impression

Lorsque Mod alim papier est réglé sur Corrigé, si le papier dans le bac vient à manquer pendant l'impression, Remplir bac 1 s'affiche et l'imprimante se met en attente. Dans ce cas, remettez du papier dans le bac vide ou utilisez la procédure ci-dessous pour imprimer à partir d'une autre source de papier.

1 Lorsque Remplir bac 1 est affiché, appuyez sur ou jusqu'à ce que Sélection Bac ? s'affiche. 2 Appuyez sur ou jusqu'à afficher la source et le format de papier souhaités.

Un autre bac à papier ou le format de papier pouvant être actuellement fourni à partir du bac MF apparait à chaque pression sur ou .

3 Appuyez sur [OK]. L'impression continue.

Mode r/v (impression recto-verso)

En utilisant l'unité recto-verse, vous pouvez imprimer automatiquement sur les deux faces du papier. L'unité recto-verse est montée au-dessous de l'imprimante.

L'impression recto-verso est disponible pour les types de papier suivants

NORMAL
PREIMPRIMPÉ
COUCHÉ
RECYCLÉ
RUGUEUX
EN-TÊTE
COULEUR
PERFORÉ
HAUTE QUALITÉ

L'activation de l'unité recto verso s'opère lors que vous sélectionnez un mode de reliure par le bord court ou le bord long.

Remarque L'impression duplex est également possible à partir du bac Multi. Si le format et le type du papier alimenté depuis le bac Multi ne correspondent pas à ceux du bac désigné comme source de papier, un bourrage risque de se produire.

IMPORTANT L'impression recto-verso pour le papier couché (COUVERT) est possible si le chargeur de papier en option PF-510 est installé.

Modes de reliure

La reliure désigne la façon dont les pages imprimées sont réunies (par collage, agrafage, etc.) pour constituer un livre. Il existe deux types de reliure : par le bord long et le bord court. Lors de la sélection du type de reliure, il est également nécessaire de prendre en compte l'orientation de la page imprimée. Vous pouvez utiliser ces deux types de reliure que vous travailliez en orientation paysage ou portrait.

En mode duplex, les types de reliure disponibles varient selon l'orientation de l'impression. Il existe quatre types de reliure : (1) portrait, bord long (2) portrait, bord court, (3) paysage, bord long et (4) paysage bord court. L'illustration ci-dessous montre ces méthodes de reliure.

1 Appuyez sur lorsque Param impr > est affiché. 2 Appuyez sur ou jusqu'à ce que > Mode R/V apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

4 Appuyez sur ou pour afficher le mode de reliure souhaité. Les modes de reliure suivants défilent à l'écran :

Inactif (valeur par défaut)

Bord relié court

Bord relié long

5. Appuyez sur [OK]. 6. Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Priorité a4/lt (non prise en compte de la différence entre les formats A4 et letter)

Lorsque Priorité A4/LT est activé (Actif) depuis le panneau de commande, l'imprimante ignore la différence qui existe entre les formats A4 et Letter. L'impression se poursuit sans message d'erreur, et ce même si le format réel du papier contenu dans le bac diffère de celui utilisé pour la mise en page du travail.

Par défaut, cette fonction est Active.

1 Appuyez sur lorsque Param impr > est affiché. 2 Appuyez sur ou jusqu'à ce que > Priorité A4/LT apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Émulation (définition de l'émulation)

Vous soupez modifier le mode d'émulation de l'interface courante. Utilisez la procédure ci-dessous pour sélectionner le mode.

1 Appuyez sur lorsque Param impr > est affiché. 2 Appuyez sur ou jusqu'à ce que > Emulation > apparaisse à l'écran. Le mode d'émulation actif apparait. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez sur ou jusqu'à ce que le mode d'émulation souhaité s'affiche.

PCL 6
KPDL
KPDL (AUTO) (valeur par défaut)

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Rapport erreur (impression d'erreurs KPDL)

L'imprimante peut imprimer des descriptions d'erreurs survenant lors d'une émulation KPDL. Par défaut, ce paramètre est Actif : l'imprimante n'imprime aucune description d'erreur KPDL.

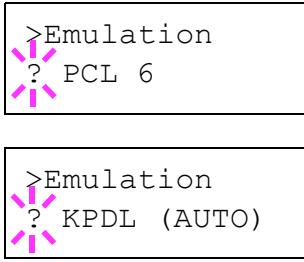

1 Appuyez sur [OK] lorsque Param impr > est affiché. 2 Appuyez sur △ ou ∇ jusqu'à ce que > Emulation > apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez KPDL ou KPDL (AUTO) à l'aide de △ ou ∇. Appuyez sur [OK].

5 Appuyez sur. >> Rapport erreur apparait. 6 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 7 Sélectionnez Actif ou Inactif à l'aide de △ ou ∇. Appuyez sur [OK]. 8 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Mode couleurs (définition de l'impression couleur ou monochrome)

Vous pouvez utiliser le menu Mode couleur sur le panneau de commande pour sélectionner le mode d'impression Monochrome ou Couleur. Par défaut, l'imprimante est réglée sur le mode couleur.

1 Appuyez sur lorsque Param impr > est affiché. 2 Appuyez sur ou jusqu'à ce que >Mode couleurs apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

4 Appuyez sur ou pour changer le mode de couleur : Couleur ou Monochrome. 5 Lorsque le mode de couleur souhaité est affiché, appuyez sur [OK]. Le mode de couleur est modifié. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Qualité imp. (définition de la qualité d'impression)

La procédure ci-après permet de définir le mode de brillance (élevé ou faible) et l'utilisation ou non d'EcoPrint (impression avec peu de toner) pour l'impression.

Les options disponibles dans Paramètres de l'imprimante sont les suivantes :

• Brillance (Sélection du mode de brillance) Mode EcoPrint (Sélection du mode EcoPrint)

1 Appuyez sur lorsque Param impr > est affiché. 2 Appuyez sur ou jusqu'à ce que >Qualité imp. > apparaisse.

Qualité imp. >

Brilliance (sélection du mode de brilliance)

Lorsqu'il est réglé sur Élevée, le mode brillance augmente l'effet de brillance de l'impression en réduisant la vitesse d'impression de moitié. Le mode brillance n'est pas disponible lorsque ÉTIQUETTES et TRANSPARENT sont sélectionnés comme type de papier.

IMPORTANT En fonction du papier utilisé, l'impression en mode brillance peut entraîner un froissement du papier. Pour réduire le froissement, essayez d'utiliser du papier épais.

Utilisez la procédure ci-dessous pour sélectionner le mode brillance. Le paramètre par défaut est Faible.

1 Appuyez sur lorsque > Qualité imp. > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Brilliance apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Faible ou Élevée à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Mode ecoprint (sélection du mode ecoprint)

En activant le mode EcoPrint, vous pouvez réduire la quantité de toner utilisée durant l'impression. Il est conseillé d'utiliser le mode EcoPrint pour les impressions d'essai ou dans d'autres situations qui ne nécessitent pas une impression de haute qualité, car les images imprimées dans ce mode peuvent être légèrement plus grossières qu'avec une impression en résolution standard.

Utilisez la procédure ci-dessous pour sélectionner le mode EcoPrint. Le paramètre par défaut est Inactif.

1 Appuyez sur lorsque > Qualité imp. > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Mode EcoPrint apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Mode EcoPrint? Inactif

4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Configuration page (définition de la pagination)

Dans le menu Config. page, vous pouvez définir le nombre de copies, l'orientation de la page ainsi que d'autres paramètres liés à la pagination.

Les options disponibles dans Config. page sont les suivantes :

• Copies (Nombre de copies) Orientation (Orientation de l'impression) Mode 80 caractères (Mode 80 caractères) XPS ajust. page (Définition de la zone d'impression pour les données XPS)
• Format TIFF/JPEG (Définition du mode d'impression pour les fichiers TIFF/JPEG)

Config. page

1 Appuyez sur lorsque Param impr > est affiché. 2 Appuyez sur ou jusqu'à ce que >Config. page > apparaisse.

Vous pouvez définir le nombre de copies de chaque page à imprimer pour l'interface en cours.

1 Appuyez sur lorsque > Config. page > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Copies apparaisse.

Copies

3 Appuyez sur [OK]. Un curseur clignotant (_') apparait. 4 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Ce nombre peut être compris entre 1 et 999. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 5 Lorsque la quantité souhaitée est affichée, appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Orientation (orientation de l'impression)

Vous pouvez choisir l'orientation portrait (vertical) ou paysage (horizontal).

1 Appuyez sur lorsque > Config. page > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Orientation apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Portrait ou Paysage à l'aide de △ ou ∇. 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Mode 80 caractères

Lorsqu'il est défini sur Actif, ce mode vous permet d'augmenter le nombre maximal de caractères qu'il est possible d'imprimer sur une ligne de page A4 (78 caractères avec un espacement de 10 cpp) et Letter (80 caractères avec un espacement de 10 cpp). Ce paramètre s'applique uniquement en émulation PCL 6.

1 Appuyez sur lorsque > Config. page > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Mode 80 carac. apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

4 Sélectionnez Actif ou Inactif à l'aide de ou .

Orientation? Portrait

Mode 80 carac. ? Inactif

5. Appuyez sur [OK]. 6. Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

XPS ajust. page (définition de la zone d'impression pour les données XPS)

Si vous sélectionnez Actif pour ce paramètre, les données XPS sont adaptées pour correspondre au format du papier durante l'impression. Si vous sélectionnez Inactif, les données sont imprimées dans leur format d'origine.

1 Appuyez sur lorsque > Config. page> est affiché. 2 Appuyez sur ou jusqu'à ce que >>XPS ajust. page apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Format tiff/jpeg (définition du mode d'impression pour les fichiers tiff/jpeg)

Définit le mode d'impression pour les fichiers TIFF/JPEG. Le paramètre par défaut est Format papier.

1 Appuyez sur lorsque > Config. page > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Format TIFF/JPEG apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez sur ou jusqu'à ce que le mode d'impression souhaité s'affiche. La liste indique les modes d'impression suivants :

Format papier (adapté au format du papier)

Résol. image (correspond à la résolution de l'image)

Résol. d'impression (correspond à la résolution d'impression)

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Réseau (paramètres réseau)

Cette imprimante prend en charge les protocoles TCP/IP (IPv4) et TCP/IP (IPv6).

IP est l'abréviation d'Internet Protocol (protocole Internet). Cette imprimante utilise habituellement le protocole TCP/IP (IPv4), mais elle fournit également un réglage à part pour l'IP de future génération, IPv6.

Le TCP/IP (IPv4) utilise des adresses IP de 32 bits, mais la croissance rapide du nombre d'utilisateurs d'Internet a entraîné un manque d'adresses IP. L'IPv6 a été développé pour étendre la gamme des adresses IP disponibles en utilisant des adresses IP à 128 bits.

Les options disponibles dans Paramètres réseau sont les suivantes :

• TCP/IP (Paramètres IPv4)
• TCP/IP (IPv6) (Paramètres IPv6)

Remarque Vérifiez la sélection des paramètres du réseau avec votre administrateur réseau.

Remarque Lorsque tous les réglages concernant le réseau ont été effectués, mettez la machine hors tension, puis à nouveau sous tension.

Cette opération est obligatoire pour que les réglages soient pris en compte!

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Résseau > apparaisse.

Tcp/IP (paramètres IPV4)

Sélectionne les paramètres pour TCP/IP (IPv4).

Le système TCP/IP se réfère au système Internet qui possède une structure à 5 couches composée de la couche d'interface, de la couche de liaison, de la couche réseau (IP), de la couche de transport (TCP/UDP) et de la couche d'application.

La couche d'interface est une couche clé dans le système TCP/IP qui fournit une interface abstraite indépendante de la liaison (ligne de communication : relais de trames, Ethernet, etc.) au module IP (couche IP). Cela signifie que le module IP peut utiliser cette interface abstraite (indépendante du type de liaison) pour échanger les paquets IP dans les deux sens avec la couche de liaison.

Les options disponibles dans les paramètres TCP/IP (IPv4) sont les suivantes :

DHCP (Paramètres DHCP) - Adresse IP (Paramètres adresse IP) - Masque de sous-réseau (Paramètres du masque de sous-réseau) - Passerelle (Paramètres de la passerelle) - Bonjour (Paramètres Bonjour)

IMPORTANT Les options de menu DHCP, adresse IP, masque de sous-réseau, passerelle et Bonjour pour TCP/IP sont affichées lorsque TCP/IP est activé.

1 Appuyez sur ou jusqu'à ce que >Réseau > apparaisse.

2 Appuyez sur ou jusqu'à ce que >TCP/IP > apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur Actif, puis sur [OK]. L'écran passe aux paramètres indiqués ci-dessous.

DHCP (paramètres DHCP)

DHCP (Dynamic Host Configuration Protocol) est le protocole qui attribue les informations nécessaires pour établir une connexion réseau lorsqu'un hôte tente de se connecter au réseau (Internet). Ces informations comprennent l'adresse IP du nœud local et le routeur par défaut (le routeur dans le propre système de réseau de l'hôte) et le serveur DNS (Domain Name System). DHCP est une extension du protocole de démarrage BOOTP (Bootstrap).

1 Appuyez sur lorsque > TCP/IP Actif > est affiché. 2 Appuyez sur ou jusqu'à ce que >>DHCP apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Adresse IP (paramètres adresse IP)

Une adresse IP est l'adresse du périphérique réseau (comme un ordinateur) et elle est incluse dans les paquets IP selon les besoins pour l'envoi et la réception des données Internet (paquets IP). Les adresses IP peuvent être des adresses de destination ou des adresses sources.

Plus particulièrement, une adresse IP est une chaîne de bits composée d'une adresse d'hôte (ou section d'hôte) qui identifie un ordinateur (hôte) connecté à Internet et une adresse réseau (ou section réseau) qui identifie le réseau auquel appartient l'ordinateur (ou plus spécifique, l'interface réseau de l'ordinateur). Des chaînes de bits (adresses IP) qui sont uniques sur tout Internet sont attribuées à chaque ordinateur ou interface.

Les adresses IP actuellement utilisées sur Internet (IPv4) possèdent une longueur fixe de 32 bits.

Remarque : Lorsque vous saississez l'adresse IP, assurez-vous que l'option DHCP est réglée sur Inactif.

1 Appuyez sur lorsque > TCP/IP Actif > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Address IP apparaisse. 3 Appuyez sur [OK]. Un curseur clignotant (_ apparait.

4 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Vous pouvez désir n'importe celle valeur entre 000 et 255. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 5 Affichez l'adresse IP souhaitatione et appuyez sur [OK]. 6 Appuyez sur [MENU]. L'etat Prêt s'affiche sur l'écran.

Masque ss-rés. (paramètres du masque de sous-réseau)

Le masque de sous-réseau est une manière d'augmenter la section adresse réseau d'une adresse IP.

Un masque de sous-réseau représenté toutes les sections adresse réseau par un 1 et toutes les sections adresse hôte par un 0. Le nombre de bits dans le préfixe indique la longueur de l'adresse réseau. Le terme préfixe se réfère à chaque chose qui est ajoutée au début et, dans ce contexte, il indique la première section de l'adresse IP.

Lorsqu'une adresse IP est écrite, la longueur de l'adresse réseau peut être indiquée par la longueur du préfixe après une barre oblique vers l'avant (/). Par exemple, "24" dans l'adresse "133.210.2.0/24". De cette manière, "133.210.2.0/24" indique l'adresse IP "133.210.2.0" avec un préfixe de 24 bits (section réseau).

Cette nouvelle section adresse réseau (faisant partie à l'origine de l'adresse hôte), rendue possible par le masque de sous-réseau, est appelée adresse de sous-réseau.

Remarque : Lorsque vous saisissez le masque de sous-réseau, assurez-vous que l'option DHCP est réglée sur Inactif.

1 Appuyez sur lorsque >TCP / IP Actif > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Masque ss-rés. apparaisse. 3 Appuyez sur [OK]. Un curseur clignotant (_ ) apparait.

4 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Vous pouvez désir n'importe celle valeur entre 000 et 255. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 5 Affichez le masque de sous-réseau souhaité et appuyez sur [OK]. 6 Appuyez sur [MENU]. L'etat Prêt s'affiche sur l'écran.

Passerelle (paramètres de la passerelle)

La passerelle se réfère en général à un dispositif de conversion de protocole utilisé pour permettre l'interconnexion des réseaux ayant des protocoles différents.

Par exemple, un dispositif de passerelle est nécessaire pour connecter un réseau fermé différent (utilisant son propre protocole) au réseau ouvert Internet (utilisant TCP/IP).

En installant une passerelle, les protocoles de communication et les modes d'affichage des données sur les différents réseaux sont rendus compatibles.

Masque ss-rés, 000.000.000.000

Sur les réseaux TCP/IP, le terme passerelle est utilisé pour désigner les routeurs.

Remarque : Avant de saisir la passerelle, assurez-vous que l'option DHCP est réglée sur Inactif.

Passerelle 000.000.000.000

1 Appuyez sur lorsque >TCP / IP Actif > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Passerelle apparaisse. 3 Appuyez sur [OK]. Un curseur clignotant ( ) apparait.

4 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Vous pouvez désirer n'importe quelle valeur entre 000 et 255. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 5 Affichez la passerelle souhaitée et appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Paramètres bonjour

Bonjour (aussi connu sous le nom de réseau sans configuration) est un service qui détecte automatiquement les ordinateurs, les périphériques et les services sur un réseau IP.

Puisqu'un protocole IP standard industriel est utilisé, Bonjour permet aux périphériques de se reconnaître automatiquement sans spécification d'adresse IP ou sans définir de serveur DNS.

Bonjour envoie et reçoit également les paquets réseau sur le port UDP 5353. Si un pare-feu est activé, l'utilisateur doit vérifier que le port UDP 5353 est toujours ouvert afin que Bonjour fonctionne correctement. Certains pare-feu sont régles pour rejeter uniquement certains paquets Bonjour. Si Bonjour ne fonctionne pas de manière stable, vérifiez les paramètres du pare-feu et assurez-vous que Bonjour est enregistré dans la liste d'exceptions et que les paquets Bonjour sont acceptés. Si vous installez Bonjour sur Windows XP Service Pack 2 ou supérieur, le pare-feu de Windows sera réglé correctement pour Bonjour.

1 Appuyez sur lorsque >TCP / IP Actif > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Bonjour apparaisse. 3 Appuyez sur [OK]. Un curseur clignotant ( ) apparait.

Bonjour? Inactif

4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Tcp/ip (IPV6) (paramètres IPV6)

Sélectionne les paramètres pour TCP/IP (IPv6).

TCP/IP (IPv6) se base sur le protocole Internet actuel, TCP/IP (IPv4). L'IPv6 est la future génération du protocole Internet et il étend l'espace d'adresse disponible pour résoudre le problème du manque d'adresses lié à l'IPv4. Ce nouveau protocole permet également d'introduire d'autres améliorations comme une fonctionnalité de sécurité supplémentaire et la capacité de hiérarchiser la transmission de données.

Les options disponibles dans les paramètres TCP/IP (IPv6) sont les suivantes :

• RA(Stateless) (Paramètres RA (Stateless))
• DHCPv6 (Paramètres DHCPv6)

IMPORTANT Les options de menu RA (Stateless) et DHCPv6 pour TCP/IP (IPv6) sont affichées lorsque TCP/IP (IPv6) est activé.

1 Appuyez sur lorsque Réseau > est affiché. 2 Appuyez sur ou jusqu'à ce que >TCP/IP (IPv6) > apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur Actif, puis sur [OK]. L'écran passe aux paramètres indiqués ci-dessous.

Ra(Stateless) (paramètres RA (stateless))

Le routeur IPv6 communique (transmet) les informations comme le préfixe d'adresse global en utilisant l'ICMPv6. Cette information est le Router Advertisement (RA).

ICMPv6 signifie Internet Control Message Protocol (protocole de message de contrôle sur Internet) et il s'agit d'une norme IPv6 définie dans la RFC 2463 "Internet Control Message Protocol (ICMPv6) for the Internet Protocol Version 6 (IPv6) Specification".

1 Appuyez sur lorsque >TCP / IP (IPv6) Actif > est affiché. 2 Appuyez sur ou jusqu'à ce que >>RA(Stateless) apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

DHCPV6 (paramètres DHCPV6)

Le DHCPv6 est la future génération du protocole de configuration d'hôte dynamique pour Internet et il prend en charge l'IPv6. Il étend le protocole de démarrage BOOTP qui définit les protocoles utilisés pour le transfert des informations de configuration aux hôtess du réseau.

Le DHCPv6 permet au serveur DHCP d'utiliser ses fonctionnalités étendues pour envoyer des paramètres de configuration à un nœud IPv6. Puisque les adresses réseau qui peuvent être utilisées sont attribuées automatiquement, la charge de gestion du nœud IPv6 est réduite dans les systèmes où l'administrateur doit exercer un contrôle étroit sur l'attribution d'adresse IP.

1 Appuyez sur lorsque >TCP / IP (IPv6) Actif > est affiché. 2 Appuyez sur ou jusqu'ä ce que >>DHCPv6 apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Périph commun (sélection/réglage des périphériques communs)

Sélectionne/règle toutes les fonctions de cette imprimante.

Les options disponibles Périphériques communs sont les suivantes :

• Langue (Sélection de la langue des messages)
• Alarme (Paramètres d'alarme (sonnerie)) Mode RAM Disk (Utilisation du disque RAM) DISQUE DUR (Utilisation du disque RAM en option)
• Carte Mémoire (Utilisation de la carte mémoire)
• Gestion erreur (Paramètres de détection d'erreur)
• Temporisateur (Paramètres du temporisateur)

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Périph commun > apparaisse.

Périph. commun >

Sélection de la langue des messages

La procédure ci-après vous permet de sélectionner la langue d'affichage des messages à l'écran. En option, il est également possible d'installer d'autres langues. Adressez-vous à votre technicien de maintenance pour plus d'informations à ce sujet.

1 Appuyez sur lorsque Periph commun > est affiché. 2 Appuyez sur ou jusqu'à ce que > Langue apparaisse. La langue d'affichage par défaut est Français. 3 Pour changer de langue, appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez sur ou . Les différentes langues défilent à l'écran dans l'ordre suivant :

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Pycckn

Alarme (paramètres alarme (sonnerie))

Cette fonction utilise des tonalités pour avertir l'utilisateur des opérations et de l'objet de l'imprimante. Ce réglage est utile, par exemple, lorsque l'imprimante ne se trouve pas à proximité de l'utilisateur.

Les options disponibles dans Sonnerie sont les suivantes :

• Confirmation clé (Paramètres de tonalité de confirmation de touche)
• Fin de tâche (Paramètres de tonalité de fin de travail)
• Prêt (Paramètres de tonalité de fin de préparation)
• Erreur (Paramètres de tonalité d'erreur)

1 Appuyez sur lorsque Periph commun > est affiché. 2 Appuyez sur ou jusqu'à ce que > Alarme > apparaisse.

Alarme >

Confirmation clé (paramètres de tonalité de confirmation de touche)

Lorsque Actif est sélectionné pour cette option, une tonalité retentit à chaque appui sur une touche. Le paramètre par défaut est Actif.

1 Appuyez sur lorsque > Alarme > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Confirm. clé apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Confirm. clé? Actif

4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Fin de tâche (paramètres de tonalité de fin de travail)

Lorsque Actif est sélectionné pour cette option, une tonalité retentit à la fin de l'impression. Le paramètre par défaut est Inactif.

1 Appuyez sur lorsque > Alarme > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Fin de tâche apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Fin de tâche? Inactif

4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Prêt (paramètres de tonalité de fin de préparation)

Lorsque Actif est sélectionné pour cette option, une tonalité retentit lorsque la préparation de l'impression est terminée. Le paramètre par défaut est Inactif.

1 Appuyez sur lorsque > Alarme > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Prêt apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Erreur (paramètres de tonalité d'erreur)

Lorsque Actif est sélectionné pour cette option, une tonalité retentit lorsqu'un problème (comme le manque de papier ou un bourrage papier) se produit pendant l'impression. Le paramètre par défaut est Actif.

1 Appuyez sur lorsque > Alarme > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Erreur apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Mode RAM disk (utilisation du disque RAM)

Le disque RAM (ou disque virtuel) désigne un espace mémoire partagé au sein de la mémoire de l'imprimante qui permet de stocker des travaux d'impression de façon temporaire. Il est ensuite possible d'imprimer plusieurs copies d'un travail stocké, réduisant ainsi le temps nécessaire à l'impression de l'intégralité du travail. Le fonctionnement du disque RAM s'apparente à celui du disque dur à l'exception du fait que les données sont uniquement prises en compte lorsque l'imprimante est sous tension.

Pour utiliser un disque RAM, activez ce dernier et entrez la taille que vous souhaitez lui allouer en suivant la procédure ci-après. La taille maximale du disque RAM se calcule comme suit :

Lorsque le disque RAM est activé = la taille maximum du disque RAM est de 16 Mo (sans option)

Lorsque la mémoire en option est installée = la taille maximum du disque RAM est de la moitié de la mémoire totale en option installée

Pour activer le disque RAM dans la mémoire de l'imprimante, il est nécessaire, dans un premier temps, de rendre le mode RAM Disque actif (Actif), puis, dans un second temps, de définir la taille de ce disque (reportez-vous à la section suivante). La présence d'un disque RAM dans l'imprimante permet d'effectuer les opérations suivantes.

Remarque L'imprimante prend en charge trois types de dispositif de stockage : la carte mémoire, le disque dur en option et le disque RAM. La carte mémoire et le disque dur en option s'installent dans les emplacements prévus à cet effet dans l'imprimante. Le disque RAM est une partie de la mémoire de l'imprimante spécialement réservée à cet effet.

IMPORTANT Le disque RAM ne peut pas être utilisé lorsqu'un disque dur en option est installé.

Un disque RAM stocke uniquement les données de façon temporaire. En effet, ces dernières sont effacées lorsquela imprimante est réinitialisée ou mise hors tension.

Le disque RAM permet d'utiliser certaines fonctions de la boîte de travail.

L'espace alloué au disque RAM est pris sur la mémoire de l'imprimante mise à la disposition des utilisateurs. Lorsque la taille du disque RAM est trop importante, cela peut entraîner une diminution de la vitesse d'impression ou des problèmes de manque de mémoire.

Mode RAM DISQUE> ? Inactif

1 Appuyez sur lorsque Periph commun > est affiché. 2 Appuyez sur ou jusqu'à ce que >Mode RAM Disk > apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Dim RAM disk (définition de la taille du disque RAM)

Utilisez cette procédure pour régler la quantité de mémoire utilisée par le disque RAM.

IMPORTANT L'option du menu Taille du disque RAM s'affiche uniquement lorsque Mode RAM Disk est réglé sur Actif.

1 Appuyez sur lorsque > Mode RAM Disk Actif > est affiché. 2 Appuyez sur [OK]. Le message affiche un curseur clignotant (). Appuyez sur ou pour afficher la taille souhaitée. Les valeurs disponibles sont comprises entre 001 et 512. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Cette plage varie en fonction de la taille de la mémoire totale de l'imprimante. 3 Lorsque la taille souhaitée du disque RAM est affichée, appuyez sur [OK]. 4 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran. Mettez l'imprimante hors tension, puis à nouveau sous tension. La taille sélectionnée pour le disque RAM est activée après le redémarrage de l'imprimante.

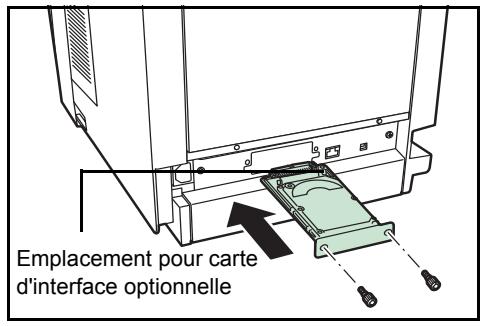

DISQUE DUR (utilisation du DISQUE DUR en option)

La présence d'un disque dur optionnel dans l'imprimante permet d'effectuer les opérations suivantes :

• Formatage (Formatage du disque dur)

Lorsqu'un disque dur en option est introduit dans l'imprimante pour la première fois, il doit être formaté avant l'utilisation.

Ce menu s'affiche uniquement lorsque le disque dur en option est installé sur l'imprimante.

Remarque : Si le disque dur en option est installé dans l'imprimante, la Boîte personnalisée et la Boîte de travail seront disponibles.

1 Appuyez sur lorsque Periph commun > est affiché. 2 Appuyez sur ou ∇ jusqu'à ce que > DISQUE DUR > apparaisse.

DISQUE DUR >

Formatage (formatage du disque dur)

Pour être utilisé par l'imprimante, un nouveau disque dur doit absolument être formaté. Le formatage permet l'écriture de données sur le disque dur.

Ce menu s'affiche uniquement lorsque le disque dur en option est installé sur l'imprimante.

Remarque Le formatage supprime toutes les données existantes sur un dispositif de stockage, y compris sur un disque dur déjà utilisé.

Le formatage du disque dur s'opère à partir de l'imprimante.

Utilisez la procédure ci-dessous pour formater le disque dur.

Lorsqu'un nouveau disque dur est inséré dans l'emplacement de l'imprimante, Erreur format DISQUE DUR s'affiche à l'écran.

1 Appuyez sur lorsque > DISQUE DUR > est affiché. 2 >>Formatage apparait. 3 Appuyez sur [OK]. Un point d'interrogation (?) apparait.

4 Appuyez de nouveau sur [OK].

L'état "En traitement" apparaît et le formatage du disque dur démarre. Lorsque le formatage est terminé correctement, l'écran affiche à nouveau "Prêt".

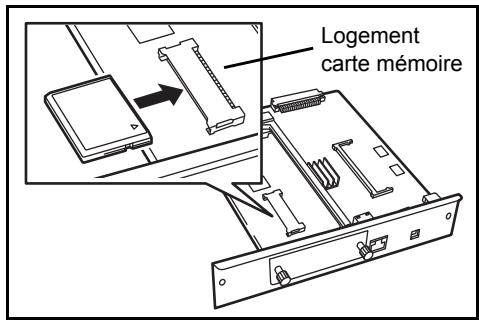

Carte mémoire (utilisation de la carte mémoire)

L'imprimante est équipée d'un emplacement destiné à recevoir une carte mémoire. L'insertion d'une carte mémoire dans l'imprimante donne accès aux opérations suivantes :

• Formatage (Formatage de la carte mémoire)

Pour plus de détails sur la manipulation de la carte mémoire, reportez-vous à la section Carte Mémoire à la page 7-5.

IMPORTANT Les options du menu Carte mémoire sont affichées uniquement lorsqu'une carte mémoire est installée dans l'imprimante.

1 Appuyez sur lorsque Periph commun > est affiché. 2 Appuyez sur ou jusqu'à ce que >Carte Mémoire > apparaisse.

Formatage

Carte Mémoire>

Formatage (formatage de la carte mémoire)

Pour être utilisée par l'imprimante, une nouvelle carte mémoire doit absolument être formatée. Le formatage permet l'écriture de données sur la carte mémoire.

IMPORTANT Le formatage est activé uniquement lorsqu'une carte mémoire est installée dans l'imprimante et que la protection est désactivée.

Remarque Le formatage supprime toutes les données existantes sur un dispositif de stockage, y compris sur une carte mémoire déjà utilisée.

Le formatage de la carte mémoire s'opère à partir de l'imprimante.

Lorsqu'une nouvelle carte mémoire est insérée dans l'emplacement de l'imprimante, "Erreur format Carte mémoire" s'affiche à l'écran.

Formatage ?

1 Appuyez sur lorsque > Carte Mémoire > est affiché. 2 >>Formatage<< apparait. 3 Appuyez sur [OK]. Un point d'interrogation (?) apparait.

4 Appuyez sur [OK].

L'état "En traitement" apparaît et le formatage de la carte mémoire démarre. Lorsque le formatage est terminé correctement, l'écran affiche à nouveau "Prêt".

Gestion d'erreur (paramètres de détection d'erreur)

La procédure ci-après spécifie les paramètres pour les méthodes de détection utilisées pour les erreurs d'impression recto-verso et pour les erreurs de format de papier et de type de papier lorsque la source de papier est fixe.

Les options disponibles dans Gestion des erreurs sont les suivantes :

• Recto verso (Détention d'erreur de l'impression recto-verso)
• Erreur papier (Paramètres de détention pour les erreurs de format et type de papier lorsque la source de papier est fixe)

1 Appuyez sur lorsque Périph commun > est affiché. 2 Appuyez sur ou ∇ jusqu'à ce que > Gestion erreur > apparaisse.

Gestion erreur>

Recto verso (détection d'erreur de l'impression recto-verse)

Si la fonction de détection d'erreur pour l'impression recto-verse a été activée (Actif) et que vous tentez d'imprimer sur un format et un type de papier non disponible pour l'impression recto-verse, le message d'erreur Recto versus inac Appuyez sur GO s'affiche et l'impression est interrompue.

Actif	Pour imprimer sur une seule face du papier lorsque ce message est affché, appuyez sur [GO]. Appuyez sur [Cancel] pour annuler l'impression.
Inactif	Pour imprimer sur une face du papier.

1 Appuyez sur lorsque > Gestion erreur > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Recto versus apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Erreur papier (paramètres de détention pour les erreurs de format et type de papier lorsque l'la source de papier est fixe)

Réglez cette option sur Inactif si vous pouze continuer l'impression même si le format ou la type de papier que vous avez spécifique sont différents de la source de papier fixe, ou bien réglez cette option sur Actif pour afficher l'erreur d'alimentation en papier.

1 Appuyez sur lorsque > Gestion erreur > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Erreur papier apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Temporisateur (paramètres du temporisateur)

La procédure ci-après spécifie les paramètres liés au temporisateur comme le salaire de temporisation de l'alimentation papier automatique et les paramètres de retard de temporisation de la mise en voie automatique.

Les options disponibles dans Temporisateur sont les suivantes :

• Saut de page Attente (Délai de temporisation de l'alimentation papier automatique)
• Mise en veille (Délai de temporisation de la mise en veille)
• Correction automatique des erreurs
• Temp. correc erreur (Définition du début de reprise après correction d'une erreur)
• Init auto pannel (Paramètres de rétablissement automatique du panneau)
• Init pannel tempo (Définition du temporisateur de rétablissement du panneau) Veille auto (Délai de temporisation de la mise en veille)

Temporisateur

1 Appuyez sur lorsque Periph commun > est affiché. 2 Appuyez sur ou jusqu'à ce que >Temporisateur > apparaisse.

Saut de page attente (délai de temporisation de l'alimentation papier automatique)

Si elle ne reçoit aucune donnée pendant un laps de temps prédéfini, l'imprimante passe en mode veille et libère l'interface en cours d'utilisation. Elle imprime les données contenues dans sa mémoire tampon et éjecte la page. Par défaut, le délai d'attente à l'issue duquel l'imprimante effectue un saut de page est de 30 secondes.

1 Appuyez sur lorsque > Temporisateur > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Saut de page Attente apparaisse. 3 Appuyez sur [OK]. Un curseur clignotant (_) apparait. 4 Appuyez sur ou pour augmenter ou diminuer la valeur signée par le curseur clignotant et définir la valeur. Ce dernier peut être compris entre 5 et 495 secondes, par incréments de 5 secondes. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prés affiche sur l'écran.

Saut de page attente 030sec.

Mise en veille (délai de temporisation de la mise en veille)

Vous pouvez régler le délambda d'attente au terme duquel, en l'absence de réception de données, l'imprimante passe en mode Sommeil auto.

L'imprimante reprend son mode de fonctionnement normal dans les cas suivants : elle reçoit un travail d'impression, le panneau de commande est actionné, un des capots externes est ouvert. Le délambda par défaut est de 30 minutes.

Remarque Le calibrage des couleurs est exécuté automatiquement avant que l'imprimante reprend le mode de fonctionnement normal.

1 Appuyez sur lorsque > Temporisateur > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Mise en veille apparaisse. 3 Pour modifier le début d'attente, appuyez sur [OK]. Un curseur clignotant () apparait. 4 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant et définir le délai souhaité. Le temporisateur peut être réglé entre 1 et 240 minute(s). Utilisez et pour déplacer le curseur vers la droite et vers la gauche. 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Correction automatique des erreurs

Lorsqu'une erreur qui n'empêche pas la poursuite de l'impression se produit, les données reçues ultérieurement sont automatiquement imprimées au terme d'un certain délai. Exemple : si une imprimante est utilisée en tant qu'imprimante réseau et qu'un utilisateur est à l'origine des erreurs ci-dessous, les données envoyées par l'utilisateur suivant seront néanmoins imprimées au terme d'un délai prédéfini. Par défaut, cette option est désactivée (Inactif) (Correction erreur auto est désactivée).

Les erreurs susceptibles d'être corrigées automatiquement sont les suivantes :

• Satur. mem. Appuyer sur GO
• Satur. impr. Appuyer sur GO
• Erreur KPDL## Appuyer sur GO DISQUE DUR err## Appuyer sur GO
• RAM DISQUE err## Appuyer sur GO Erreur cte mem. ## Appuyer sur GO
• Compte non autorisé. Appuyer sur GO Dépassement sortie max. Appuyer sur GO
• Erreur compte ## Appuyer sur GO
• Recto verso inac Appuyer sur GO
• Travail non stocké Appuyer sur GO
• Pas de multi-ex Appuyer sur GO Err. mém. USB ## Appuyer sur GO

Pour définir le délambda de reprise après la correction automatique d'une erreur, reportez-vous à la section suivante Temp. correc erreur (Définition du délambda de reprise après correction d'une erreur).

Correc. erreur auto ? Inactif

1 Appuyez sur lorsque > Temporisateur > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Correc. erreur auto apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Température correcteur erreur (définition du début de reprise après correction d'une erreur)

Si Correction automatique des erreurs est réglé sur Actif et qu'une erreur non fatale (une erreur qui permet de poursuivre l'impression) se produit, ce paramètre spécifique lié au rétablissement de l'erreur et de reprise de l'impression.

1 Appuyez sur lorsque > Temporisateur > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Temp. correc erreur apparaisse. 3 Appuyez sur [OK]. Un curseur clignotant ( ) apparait.

4 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant et définir la valeur souhaitée. Ce dernier peut être compris entre 005 et 495 secondes, par incréments de 5 secondes. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Init auto pannel (paramètres de rétablissement automatique du panneau)

La fonction de rétablissement automatique du panneau rétablit automatiquement les paramètres par défaut si le panneau n'est pas utilisé pendant un temps défini. Le paramètre par défaut est Actif.

Pour définir le début de rétablissement du panneau, reportez-vous à la section suivante Init pannel tempo (Définition du temporisateur de rétablissement du panneau).

1 Appuyez sur lorsque > Temporisateur > est affiché. 2 Appuyez sur ou jusqu'à ce que >> Init auto pannel apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide de ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Init pannel tempo (définition du temporisateur de rétablissement du panneau)

Lorsque le Rétablissement automatique du panneau est réglé sur Actif, cette option définit le délai de rétablissement automatique du panneau après la dernière action de la part de l'utilisateur.

1 Appuyez sur lorsque > Temporisateur > est affiché. 2 Appuyez sur ou jusqu'à ce que >> Init pannel tempo apparaisse. 3 Appuyez sur [OK]. Le message affiche un curseur clignotant ( ).

4 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant et définir la valeur souhaitée. Ce dernier peut être compris entre 005 et 495 secondes, par incréments de 5 secondes. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Veille auto (délai de temporisation de la mise en veille)

L'imprimante est équipée d'un mode veille dont le but est d'économiser de l'énergie en cas d'inactivité de l'imprimante, c'est-à-dire lorsque celle-ci n'imprime pas, ne TRAITE pas de données ou n'en RECOIT pas.

1 Appuyez sur lorsque > Temporisateur > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Veille auto<< apparaisse. 3 Pour désactiver la mise en veille, appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Sélectionnez Actif ou Inactif à l'aide de △ ou ∇. 5 Appuyez sur [OK]. La fonction de mise en veille est désactivée. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Sécurité

Les fonctions de sécurité peuvent être définies pour protéger le fonctionnement de l'imprimante et les données d'impression.

Les options disponibles dans Sécurité sont les suivantes :

• ID (Saisie de l'ID administrateur)
• Mot de passe (Saisie du mot de passe administrateur)
• Blocage de l'interface (Paramètres de blocage de l'interface (périphérique externe))
• NetWare (Paramètres NetWare) AppleTalk (Paramètres AppleTalk)
• IPP (Paramètres IPP)
• Serveur SSL (Paramètres Serveur SSL)
• IPSec (Paramètres IPSec)
• Niveau de sécurité (paramètres du niveau de sécurité)

Sécurité >

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Sécurité > apparaisse.

ID (saisie de l'id administrateur)

Pour utiliser la fonction de sécurité, vous devez satisfaire un ID administrateur. Pour plus d'informations sur la définition de l'ID administrateur, reportez-vous à la section Admin (Paramètres administrateur) à la page 6-85.

1 Appuyez sur lorsque Sécurité > est affiché. 2 L'écran affiche ID et un curseur clignotant (_).

3 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez l'ID spécifique. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un ID composé de 1 à 16 chiffres. 4 Appuyez sur [OK]. Passez à l'étape suivante Mot de passe (Saisie du mot de passe administrateur).

Mot de passe (saisie du mot de passe administrateur)

Pour définir les fonctions de sécurité, vous devez saisir un ID administrateur et un mot de passe administrateur. Pour plus d'information sur la définition du mot de passe administrateur, reportez-vous à la section Admin (Paramètres administrateur) à la page 6-85.

Une fois que vous avez saisi l'ID correct à l'étape précédente (ID (Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie du mot de passe administrateur) et un curseur clignotant (_). Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez le mot de passe spécifique. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un mot de passe composé de 0 (aucun réglage) à 16 chiffres.

Remarque Si vous saississez un ID ou un mot de passe administrateur erroné, le message Mauvais ID ou Mot de passe incorrect s'affiche et l'écran de saisie est à nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe correctement.

3. Appuyez sur [OK]. L'écran Sécurité s'affiche.

Blocage de l'interface (paramètres de blocage de l'interface (périphérique externe))

Il est possible de l'utiliser pour bloquer l'interface et empêcher ainsi les communications de données. Les options disponibles dans Blocage de l'interface sont les suivantes :

Hôte USB (Paramètres de l'emplacement de mémoire USB) - Periph USB (Paramètres de l'interface USB) - Interface en option (paramètres de la carte d'interface réseau)

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur ou jusqu'à ce que > Blocage de l'interface > apparaisse.

Blocage de

l'interface

Hôte USB (paramètres de l'emplacement de mémoire USB)

Cette procédure verrouille et protège l'emplacement de mémoire USB (hôte USB). Le paramètre par défaut est Débloquer.

1 Appuyez sur lorsque > Blocage de l'interface > est affiché. >>Hôte USB apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

Hôte USB

? Débloquer

3 Sélectionnez Bloquer ou Débloquer à l'aide de ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Periph USB (paramètres de l'interface USB)

Cette procédure verrouille et protège l'interface USB. Le paramètre par défaut est Débloquer.

1 Appuyez sur lorsque > Blocage de l'interface > est affiché. Périph USB apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Sélectionnez Bloquer ou Débloquer à l'aide de ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Interface en option (paramètres de la carte d'interface réseau)

Cette procédure verrouille et protège la carte d'interface réseau (NIC). Le paramètre par défaut est Débloquer.

Remarque : L'écran affiche Option I/F uniquement lorsque l'interface réseau en option est installée sur l'imprimante.

1 Appuyez sur lorsque > Blocage de l'interface > est affiché. >>Option I/F apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Sélectionnez Bloquer ou Débloquer à l'aide de ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

NetWare (paramètres netware)

NetWare est un système d'exploitation réseau basé sur PC spécifique aux serveurs.

NetWare est un système client-serveur qui fonctionne en installant le système d'exploitation NetWare sur le serveur et des modules clients dédiés (clients NetWare) sur les machines clients (fonctionnant avec MS-DOS, OS/2, Windows, etc.). Le protocole de la couche réseau de base utilisé est le propre IPX (Internetwork Packet eXchange)/SPX (Sequenced Packet eXchange) de NetWare, mais le système prend également en charge le TCP/IP.

La caractéristique du système d'exploitation NetWare est qu'il est spécifique aux serveurs, à la différence des systèmes d'exploitation à vocation généraliste comme Windows NT et UNIX. Seul le minimum requis pour le fonctionnement du serveur peut être exécuté à partir de la console NetWare sur le serveur. La gestion du serveur et des fichiers est fondamentalement réalisée à l'aide d'outils de gestion à partir des clients. Aussi, tous les pilotes et toutes les piles de protocoles existent sous forme de modules appelés NetWare Loadable Modules (NLM) et la capacité des NLM à charger et décharger de manière flexible et dynamique est l'un des principaux avantages de ce système.

Le paramètre par défaut est Actif.

Remarque : Vérifiez la sélection des paramètres du réseau avec votre administrateur réseau.

NetWare

1 Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur △ ou ∇ jusqu'à ce que >NetWare > apparaisse. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît. 3 Sélectionnez Actif ou Inactif à l'aide de △ ou ∇. 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Type de trame (définition du type de trame)

Définit le type de trame NetWare. Une trame est un terme qui se réfère à un jeu de données qui voyage sur le réseau. Le paramètre par défaut est Auto.

1 Appuyez sur lorsque > NetWare Actif > est affiché. >> Type de trame apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Appuyez sur ou jusqu'à afficher le type de trame souhaite, puis appuyez sur [OK]. Les types suivants défilent à l'écran :

• Auto. 802.3
• Ethernet-II SNAP 802.2

4. Appuyez sur [OK]. 5. Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

AppleTalk est un protocole de communications utilisé principalement sur les ordinateurs Macintosh et il se réfère également aux fonctions du réseau Mac OS.

AppleTalk attribue des adresses réseau de 24 bits (une section réseau de 16 bits et une adresse de nœud de 8 bits) qui sont utilisées pour identifier les périphériques (ordinateurs, imprimantes, etc.) sur le réseau.

Lors de la mise sous tension, un signal est diffusé sur le réseau et les adresses et les noms des machines sont attribués automatiquement.

Le paramètre par défaut est Actif.

Remarque : Vérifie la sélection des paramètres du réseau avec votre administrateur réseau.

AppleTalk

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur ou jusqu'à ce que > AppleTalk apparaisse. Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. Sélectionnez Actif ou Inactif à l'aide de ou . Appuyez sur [OK]. Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

IPP (paramètres IPP)

IPP (Internet Printing Protocol) est une norme qui utilise les réseaux TCP/IP comme Internet pour permettre l'envoi des travaux d'impression entre les ordinateurs distants et les imprimantes.

IPP est une extension du protocole HTTP utilisé pour afficher les sites Web et elle permet d'effectuer l'impression via routeur sur des imprimantes distantes. Elle prend également en charge les mécanismes d'authentication HTTP avec l'authentication client et serveur SSL, ainsi que le chiffrement.

Le paramètre par défaut est Inactif.

Remarque : Vérifiez la sélection des paramètres du réseau avec votre administrateur réseau.

IPP

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur ou jusqu'à ce que >IPP apparaisse. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 3 Sélectionnez Actif ou Inactif à l'aide de ou . 4 Appuyez sur [OK].

5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Serveur SSL (paramètres serveur SSL)

SSL (Secure Sockets Layer) se réfère à un protocole utilisé pour chiffrer les informations envoyées et reçues sur un réseau. SSL peut être actuellement utilisé pour chiffrer les données comme les fichiers WWW ou FTP largement utilisés sur Internet afin que les informations liées à la confidentialité, les numéros de carte de crédit, les secrets d'entreprise et les autres informations confidentielles puissent être envoyées et reçues en toute sécurité.

Les serveurs SSL utilisent ce protocole pour authentifier les serveurs et les clients.

Le paramètre par défaut est Inactif.

Remarque : Vérifiez la sélection des paramètres du réseau avec votre administrateur réseau.

Server SSL

1 APRÈS avoir saisi l'ID et le mot de passe administrateur, appuyez sur △ ou ∇ jusqu'à ce que >Serveur SSL > apparaisse.

Server SSL

2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

? Inactif

3 Sélectionnez Actif ou Inactif à l'aide de ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Des (paramètres des serveur SSL)

DES (Data Encryption Standard) est un algorithme de chiffrement typique à clé symétrique qui divise les données en blocs de 64 bits et chiffre ensuite chaque bloc à l'aide d'une clé de 56 bits.

Remarque : On parle de chiffrement à clé symétrique, car la même clé est utilisée pour le chiffrement et le déchiffrement. La même clé est utilisée dans les deux directions lors de l'échange de données chiffrées. En conséquence, afin d'éviter la divulgation de la clé, le transfert et le stockage de la clé doivent être strictement contrôlés.

Le paramètre par défaut est Inactif.

1 Appuyez sur lorsque > Serveur SSL Actif > est affiché. >> DES apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

DES

3 Sélectionnez Actif ou Inactif à l'aide de ou .

4 Appuyez sur [OK].

5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

3DES (paramètres 3DES serveur SSL)

3DES (Triple Data Encryption Standard) est un niveau élevé de chiffrement dans lequel le chiffrement DES est triplé.

Le paramètre par défaut est Inactif.

1 Appuyez sur lorsque > Serveur SSL Actif > est affiché. >>3DES apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Sélectionnez Actif ou Inactif à l'aide de ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

AES (paramètres AES serveur SSL)

AES (Advanced Encryption Standard) a été développé pour remplacer le DES comme norme de chiffrement puisque la sécurité du DES a été dépassée. AES est un système de chiffrement par bloc qui utilise des blocs de 128 bits et une structure SPN (une structure typique pour le chiffrement répété) avec trois longueurs de clé au besoin : 128, 192 et 256 bits.

Le paramètre par défaut est Inactif.

1 Appuyez sur lorsque > Serveur SSL Actif > est affiché. AES apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Sélectionnez Actif ou Inactif à l'aide de ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

IPP over SSL (paramètres IPP over SSL serveur SSL)

IPP over SSL est une fonction de chiffrement qui utilise le SSL pour les communications entre les utilisateurs et les serveurs dans l'impression réseau. Pour utiliser IPP over SSL, le serveur et le client doivent prendre en charge ce protocole.

Le paramètre par défaut est Inactif.

1 Appuyez sur lorsque > Serveur SSL Actif > est affiché. >>IPP over SSL apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 3 Sélectionnez Actif ou Inactif à l'aide de ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

HTTPS (paramètres HTTPS serveur SSL)

HTTPS (HyperText Transfer Protocol Secure) est un protocole qui ajoute le chiffrement de données SSL, l'authentification de message et une fonction de signature numérique au protocole HTTP utilisé pour le transfert des données entre les serveurs et les clients WWW.

S-HTTP est un protocole similaire, mais le HTTPS est différent, car il utilise le SSL.

Le paramètre par défaut est Inactif.

1 Appuyez sur lorsque > Serveur SSL Actif > est affiché. >>HTTPS apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Sélectionnez Actif ou Inactif à l'aide de ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Ipsec (paramètres ipsec)

IPSec (IP Security Protocol) est un protocole de sécurité adopté comme standard par l'ETF pour l'authentication et le chiffrement dans la troisième couche réseau (couche IP).

Il peut être utilisé avec l'IPv4 et avec l'IPv6.

Remarque : L'IPv4 utilise des adresses de 32 bits et l'IPv6 utilise des adresses de 128 bits.

Le paramètre par défaut est Inactif.

Remarque : Vérifiez la sélection des paramètres du réseau avec votre administrateur réseau.

IPSec

1 Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur △ ou ∇ jusqu'à ce que >IPSec apparaisse. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Sélectionnez Actif ou Inactif à l'aide de △ ou ∇. 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Niveau de sécurité (paramètres du niveau de sécurité)

Niveau de sécurité est principalement un menu utilisé par le personnel de service pour le travail de maintenance. Les clients n'ont pas besoin d'utiliser ce menu.

Compta. trav. (sélection/réglage de la comptabilité des travaux)

La comptabilité des travaux est une fonction qui permet de générer le nombre de pages pour chaque service à travers l'utilisation des ID de compte saisis.

La comptabilité des travaux sur cette machine offre les fonctionnalités suivantes :

• Prise en charge d'un maximum de 100 services
• La longueur des codes de service peut être de 8 bits, de 1 à 99999999.
• Gestion de l'impression collective pour le même code de service Total du nombre de pages utilisées pour chaque service
• Limites au besoin (de 1 à 9999999) pour le nombre de pages utilisées
• Remise à zéro du nombre de pages utilisées pour chaque service Les options disponibles dans Comptabilité des travaux sont les suivantes :
• ID (Saisie de l'ID administrateur)
• Mot de passe (Saisie du mot de passe administrateur)
• Comptabilité travaux (Sélection/réglage de la comptabilité des travaux)
• Sélection compte (Paramètres spécifiques au service)
• Ajouter compteur (Enregistrement de service)
• Suppression de service
• Imprim. liste gestion travaux (Impression de la liste de comptabilité des travaux)

IMPORTANT Sélect. compte et Suppr. compteurs sont affichés uniquement si un ou plusieurs codes de service ont été enregistrés. Aussi, Ajouter compteur n'est pas affiché si le nombre de comptes enregistrés a déjà atteint le maximum autorisé.

1 Appuyez sur [MENU]. 2 Appuyez sur ou jusqu'à ce que Compta. trav. > apparaisse.

ID (saisie de l'id administrateur)

Pour définir la comptabilité des travaux, vous devez saisir un ID administrateur. Pour plus d'informations sur la définition de l'ID administrateur, reportez-vous à la section Admin (Paramètres administrateur) à la page 6-85.

1 Appuyez sur lorsque Compta. trav. > est affiché. 2 L'écran affiche ID et un curseur clignotant ( ). 3 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez l'ID spécifique. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un ID composé de 1 à 16 chiffres.

Compte trav. >

4 Appuyez sur [OK]. Passez à l'étape suivante Mot de passer (Saisie du mot de passer administrateur).

Mot de passe (saisie du mot de passe administrateur)

Pour définir la comptabilité des travaux, vous devez saisir un ID et un mot de passe administrateur. Pour plus d'information sur la définition du mot de passe administrateur, reportez-vous à la section Admin (Paramètres administrateur) à la page 6-85.

Une fois que vous avez saisi l'ID correct à l'étape précédente (ID (Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie du mot de passe administrateur) et un curseur clignotant (_). Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez le mot de passe spécifique. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un mot de passe composé de 0 à 16 chiffres.

Remarque Si vous saississez un ID ou un mot de passe administrateur erroné, le message Mauvais ID ou Mot de passe incorrect s'affiche et l'écran de saisie est à nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe correctement.

Appuyez sur [OK]. L'écran Sélection/réglage de la comptabilité des travaux s'affiche.

Compta. trav. (sélection/réglage de la comptabilité des travaux)

La procédure ci-après vous permet d'activer (Actif) et de désactiver (Inactif) la fonction de comptabilité des travaux. Le paramètre par défaut est Inactif.

1 Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur △ ou ∇ jusqu'à ce que >Compta. trav. apparaisse. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Sélectionnez Actif ou Inactif à l'aide de △ ou ∇. 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Comptabilité des travaux activée

Si l'administration du service a été activée, un écran de saisie de l'ID de compte s'affiche chaque fois que vous récapitulez une page de configuration ou une liste.

Un curseur clignotant ( ) apparaît dans l'écran de saisie de l'ID de compte. Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez l'ID de compte spécifique. Utilisez

les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un ID de compte composé de 1 à 8 chiffres.

Remarque : Si vous saisissez un ID de compte incorrect, l'écran de saisie s'affiche à nouveau. Saisissez à nouveau l'ID de compte correctement.

3 Appuyez sur [OK]. Le compte est confirmé et l'impression commence.

Sélection compte (paramètres spécifiques au service)

Cette procédure spécifie les fonctions utilisées pour la gestion de chaque ID de compte.

Les options disponibles dans Sélection de compte sont les suivantes :

• Compteur (Gestion du compteur spécifique au compte [total couleur + monochrome])
• Compteur coul (Gestion du compteur spécifique au compte [couleur])
• Restriction (Sélection de restriction d'impression [total couleur + monochrome])
• Restrict coul (Sélection de restriction d'impression [couleur])
• Sortie max (Définition du maximum d'impressions [total couleur + monochrome])
• Nb couleur max (Définition du maximum d'impressions [couleur])
• Réinitialiser compteur (Remise à zéro du compteur)

1 Appuyez sur lorsque Compta. trav. > est affiché. 2 Appuyez sur ou jusqu'à ce que >Sélect. compte> apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 L'ID de compte change à chaque fois que vous appuyez sur ou . 5 Affichez l'ID de compte souhaitation et appuyez sur [OK]. Appuyez sur L'écran passé à la définition de chaque service.

Compteur (gestion du compteur spécifique au compte [total couleur + monochrome])

Affiche le nombre total de pages imprimées pour le compte sélectionné.

IMPORTANT Il est possible de lire le compteur, mais il est impossible de le modifier.

Sélect. compte > 00000000

Compteur 0000100

1 Réglez l'ID de compte, puis appuyez sur ou jusqu'à ce que >>Compteur apparaisse. (Par ex.: 100) Le compteur affiche un nombre compris entre 000000 et 9999999. 2 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Compteur coul (gestion du compteur spécifique au compte [couleur])

Affiche le nombre total de pages imprimées en couleur pour le compte sélectionné.

Compteur coul 0000050

IMPORTANT Il est possible de lire le compteur, mais il est impossible de le modifier.

1 Réglez l'ID de compte, puis appuyez sur ou jusqu'à ce que >>Compteur coul apparaisse. (Par ex.: 50) Le compteur affiche un nombre compris entre 0000000 et 9999999. 2 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Restriction (sélection de restriction d'impression [total couleur + monochrome])

Définit la fonctionnalité limitée pour toutes les impressions sur le compte sélectionné. Vous pouvez utiliser les restrictions pour interdire l'impression pour chaque service ou pour limiter le nombre de pages qu'ils peuvent imprimer.

1 Réglez l'ID de compte, puis appuyez sur ou jusqu'à ce que >>Restriction apparaisse. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

3 Appuyez sur ou jusqu'à sélectionner la restriction souhaitée. Les restrictions affichées sont les suivantes :

• Inactif (aucune restriction)
• Limite compteur (pour limiter le nombre de pages)
• Rejeter util (pour interdire l'impression)

4. Appuyez sur [OK]. La restriction est définie. 5. Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Restriction coul (sélection de restriction d'impression [couleur])

Définit la fonctionnalité limite pour l'impression en couleur sur le compte sélectionné. Vous pouvez utiliser les restrictions pour interdire l'impression pour chaque service ou pour limiter le nombre de pages qu'ils peuvent imprimer.

1 Réglez l'ID de compte, puis appuyez sur ou jusqu'à ce que >>Restrict coul apparaisse. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

3 Appuyez sur ou jusqu'à sélectionner la restriction souhaitée. Les restrictions affichées sont les suivantes :

• Inactif (aucune restriction)
• Limite compteur (pour limiter le nombre de pages)
• Rejeter util (pour interdire l'impression)

4. Appuyez sur [OK]. La restriction est définie. 5. Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Sortie max (définition du maximum d'impressions [total couleur + monochrome])

Limitez le nombre de pages pour toutes les impressions sur le compte sélectionné.

1 Réglez l'ID de compte, puis appuyez sur ou jusqu'à ce que >>Sortie max apparaisse. 2 Appuyez sur [OK]. Le message affiche un curseur clignotant ( ). 3 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Réglez le nombre de pages souhaité. Vous pouvez indiquer un nombre de pages compris entre 000001 et 9999999. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Nombre de couleur max (définition du maximum d'impressions [couleur])

Limitez le nombre de pages pour l'impression couleur sur le compte sélectionné.

1 Réglez l'ID de compte, puis appuyez sur ou jusqu'à ce que >>Nb couleur max apparaisse. 2 Appuyez sur [OK]. Le message affiche un curseur clignotant ( ). 3 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Réglez le nombre de pages souhaité. Vous pouvez indiquer un nombre de pages compris entre 000001 et 9999999. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Réinitialiser compteur (remise à zéro du compteur)

Remet le compteur (pages utilisées) à zéro pour le compte sélectionné.

1 Réglez l'ID de compte, puis appuyez sur ou jusqu'à ce que >>Réinitialiser compteur apparaisse. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

3 Appuyez à nouveau sur [OK]. Le compteur est remis à zéro. 4 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Ajouter compteur (enregistrement de service)

Cette procédure vous permet d'ajouter un nouveau compte pour lequel est autorisée l'impression.

IMPORTANT Les ID de compte sont gérés sous forme de chaînes numériques et donc "1" et "001" sont traités comme des comptes différents. Aussi, lorsque la comptabilité des travaux est activée, chaque travail n'est imprimé si les informations indiquant les comptes de provenance des travaux à imprimer ne sont pas fournies.

Ajout. compteur

1 Appuyez sur lorsque Compta. trav. > est affiché. 2 Appuyez sur ou jusqu'à ce que >Ajout. compteur apparaisse. 3 Appuyez sur [OK]. Le message affiche un curseur clignotant (_). 4 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Définissez l'ID de compte souhaité. Vous pouvez définir un nombre de 1 à 8 chiffres. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

Remarque : Si vous saisissez un ID de compte existant, "Compte incorrect" apparaît et l'écran de saisie s'affiche à nouveau. Saisissez à nouveau le nouvel ID de compte.

5 Appuyez sur [OK]. L'enregistrement du compte est terminé. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Suppr. compteur (suppression de service)

Vous pouvez utiliser cette option pour supprimer un compte enregistré.

IMPORTANT Les ID de compte sont gérés sous forme de chaînes numériques et donc "1" et "001" sont traités comme des comptes différents. Aussi, lorsque la comptabilité des travaux est activée, chaque travail n'est imprimé si les informations indiquant les comptes de provenance des travaux à imprimer ne sont pas fournies.

1 Appuyez sur lorsque Compta. trav. > est affiché. 2 Appuyez sur ou jusqu'à ce que >Suppr. compteur apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. (par ex.: 001) 4 L'ID de compte change à chaque fois que vous appuyez sur ou . 5 Affichez l'ID de compte souhaitée et appuyez sur [OK]. L'ID de compte est supprimé. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Suppr. compteur ?001

Imprim. liste gestion travaux?

Imprim. liste gestion travaux (impression de la liste de comptabilité des travaux)

Cette option vous permet d'imprimer le nombre total de pages pour tous les comptes sous forme de liste de comptabilité des travaux.

1 Appuyez sur lorsque Compta. trav. > est affiché. 2 Appuyez sur ou jusqu'à ce que >Imprim. liste gestion travaux apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Lorsque vous appuyez à nouveau sur [OK], En traitement s'affiche et l'impression commence. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Admin (paramètres administrateur)

Les paramètres administrateur sont une fonction qui identifie l'utilisateur qui peut utiliser l'imprimante et être employé pour : gérer les utilisateurs. L'administrateur est authentifié par la saisie de l'ID et du mot de passe administrateur et il peut ensuite utiliser les fonctions de sécurité de l'imprimante et les fonctions de comptabilité des travaux.

Les options disponibles dans Administrateur sont les suivantes :

• ID (Saisie de l'ID administrateur)
• Mot de passe (Saisie du mot de passe administrateur)
• Changer ID (Modification de l'ID administrateur)
• Modification du mot de passe administrateur

Admin

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Admin > apparaisse.

ID (saisie de l'id administrateur)

Vous pouvez utiliser cette option pour définir l'ID administrateur. Le réglage par défaut est la partie numérique du nom du modèle de votre imprimante. Si vous utilisez l'imprimante FS-C5300DN, saisissez "5300". Si vous utilisez l'imprimante FS-C5350DN, saisissez "3000".

1 Appuyez sur lorsque Admin > est affiché. 2 L'écran affiche ID et un curseur clignotant ( ).

3 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez l'ID spécifique. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un ID composé de 1 à 16 chiffres. 4 Appuyez sur [OK]. Passez à l'étape suivante Mot de passer (Saisie du mot de passer administrateur).

Mot de passe (saisie du mot de passe administrateur)

Vous voulez utiliser cette option pour définir le mot de passe de administrateur. Le réglage par défaut est la partie numérique du nom du modèle de votre imprimante. Si vous utilisez l'imprimante FS-C5300DN, saisissez "5300". Si vous utilisez l'imprimante FS-C5350DN, saisissez "3000".

1 Une fois que vous avez saisi l'ID correct à l'étape précédente (ID (Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie du mot de passe administrateur) et un curseur clignotant (_). 2 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez le mot de passe spécifique. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un mot de passe composé de 0 à 16 chiffres.

Remarque Si vous saisissez un ID ou un mot de passe administrateur erroné, le message Mauvais ID ou Mot de passe incorrect s'affiche et l'écran de saisie est à nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe correctement.

Lorsque vous avez saisi l'ID et le mot de passe corrects, l'écran Administrateur (modifier) s'affiche. (par ex.: lorsque l'ID administrateur est 00000001)

Le paramètre à modifier change à chaque fois que vous appuyez sur ou ∇.

• Changer ID
• Modif mot/passe

Remarque Si une modification est nécessaire, reportez-vous aux procédures des sections Changer ID (Modification de l'ID administrateur) et Modif mot passe (Modification du mot de passe administrateur) ci-dessous.

4 Appuyez à nouveau sur [OK]. L'ID et le mot de passe administrateur sont confirmés. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Changer ID (modification de l'id administrateur)

Vous pouvez utiliser cette option pour modifier l'ID administrateur.

1 À l'étape 3 de la section Mot de passe (Saisie du mot de passe administrateur) ci-dessus, appuyez sur ou lorsque l'écran Administrateur (modifier) est affiché jusqu'à ce que >Changer ID apparaisse. (par ex.: lorsque l'ID administrateur est 001) 2 Lorsque vous appuyez [OK], un curseur clignotant ( ) s'affiche. 3 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez l'ID à modifier. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un ID composé de 1 à 16 chiffres. 4 Appuyez sur [OK]. Un écran de confirmation s'affiche. (par ex.: lorsque l'ID administrateur est modifié en 002)

Modif mot passe

Modif mot passe

OK ? 010

5 Appuyez sur [OK]. Le nouvel ID administrateur est confirmé. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Modification du mot de passe administrateur

Vous pouvez utiliser cette option pour modifier le mot de passe administrateur.

1 À l'étape 3 de la section Mot de passe (Saisie du mot de passe administrateur) ci-dessus, appuyez sur ou lorsque l'écran Administrateur (modifier) est affiché jusqu'à ce que >Modif mot passe apparaisse. IMPORTANT Le mot de passe administrateur n'est pas affiché. 2 Appuyez sur [OK]. Un curseur clignotant (_ ) apparaît. 3 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez le mot de passe à modifier. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un mot de passe composé de 0 à 16 chiffres. 4 Appuyez sur [OK]. Un écran de confirmation s'affiche. (par ex.: lorsque le mot de passe administrateur est modifié en 010) 5 Appuyez sur [OK]. Le nouveau mot de passe administrateur est confirmé. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Ajuster/maintenance (sélection/paramètre ajuster/maintenance)

Ajuster/Maintenance est utilisé pour régler la qualité de l'impression et pour effectuer la maintenance de l'imprimante.

Les options disponibles dans Ajuster/Maintenance sont les suivantes :

Calibrage couleur - Enregistrement Normal (Enregistrement couleur [standard]) - Détails de l'enregistrement (Enregistrement couleur [détaillé]) Redémarrer Imprimante Service (pour la maintenance)

IMPORTANT Service est principalement un menu utilisé par le personnel de service pour le travail de maintenance. Les clients n'ont pas besoin d'utiliser ce menu.

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Ajuster/Maintenance > apparaisse.

Calibrage couleur

Cette imprimante contient une fonction de calibrage qui réalise automatiquement les ajustements pour compenser les changements qui se produisent avec le temps en raison de variations de la température ambiente et de l'humidité. Pour pouvoir conserver une impression couleur de la plus haute qualité, cette opération de calibrage des couleurs est effectuée automatiquement à chaque fois que l'imprimante est mise sous tension. L'opération de calibrage des couleurs peut être effectuée manuellement pendant le rétablissement après la mise en veille automatique ou durant l'impression.

1 Appuyez sur lorsque Ajuster/Maintenance > est affiché. 2 Appuyez sur ou jusqu'à ce que >Calibrage couleur apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation (?) apparait.

4 Appuyez de nouveau sur [OK]. L'écran affiche Attendre SVP (Calibrage) et le calibrage commence. 5 Lorsque le calibrage est terminé, l'écran affiche à nouveau Prêt.

Calibrage couleur ?

Enregistrement normal (enregistrement couleur [standard])

Lors de la première utilisation de l'imprimante après l'installation ou après l'avoir déplacée ou si l'impression d'une couleur (magenta, cyan ou jaune) est décalée, utilisez ce mode pour corriger l'enregistrement couleur sur le panneau de commande.

Les options disponibles dans Enregistrement normal (enregistrement couleur (standard)) sont les suivantes :

• Imprimer mire d'enregistrement (Impression de la mire de correction de l'enregistrement couleur)
• Régler magenta
• Régler cyan
• Régler jaune

Imprimer mire d'enregistrement (impression de la mire de correction de l'enregistrement couleur)

Vous pouvez utiliser cette option pour imprimer une mire de correction de l'enregistrement couleur en corrigeant l'enregistrement couleur.

1 Appuyez sur lorsque Ajuster/Maintenance > est affiché. 2 Appuyez sur ou jusqu'à ce que >Enregistrement Normal > apparaisse. 3 Appuyez sur 4 Appuyez sur ou jusqu'à ce que >>Imprimer mire d'enreg. apparaisse. 5 Appuyez sur [OK]. Un point d'interrogation (?) apparait.

6 Appuyez sur [OK]. En traitement apparaît et une mire de correction de l'enregistrement couleur est imprimée. La mire de correction de l'enregistrement couleur comprend des mires d'enregistrement à gauche (G), à la verticale (V) et à droite (D) pour chaque couleur (magenta, cyan et jaune).

Imprimer mire d'enreg.

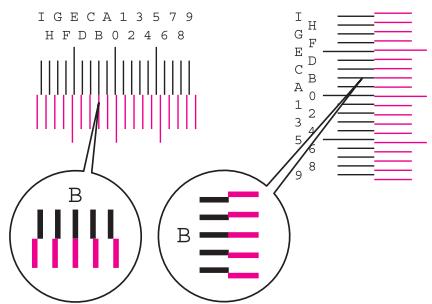

Exemple de mire de correction d'enregistrement couleur

L'état Prêt s'affiche sur l'écran à la fin de l'impression.

Régler magenta L=B, V=0, R=0

Régler magenta

Corrige l'enregistrement pour le magenta (rouge).

1 Appuyez sur lorsque Ajuster/Maintenance > est affiché. 2 Appuyez sur ou jusqu'à ce que >Enregistrement Normal > apparaisse. 3 Appuyez sur 4 Appuyez sur ou jusqu'à ce que >>Régler magenta apparaisse. 5 Appuyez sur [OK]. 0 sera affiché pour chaque valeur et le curseur (_ ) clignotera sous la valeur de gauche (G). 6 Regardez la mire de gauche (G) dans la portion magenta de la mire de correction de l'enregistrement couleur. Trouvez les deux lignes qui se superposent le plus sur une seule ligne et notez la valeur indiquée à cet endroit. Dans l'exemple de gauche, la valeur serait B.

7 Appuyez sur ou jusqu'à ce que la valeur apparaisse. 8 Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Effectuez la même opération que pour la valeur de gauche (G) afin de déterminer les valeurs de verticale (V) et de droite (D) pour le magenta dans la mire de correction de l'enregistrement couleur et Sélectionnez également ces valeurs sur le panneau de commande. 9 Appuyez sur [OK]. OK ? et chacune des valeurs saisies s'affichent. Si les valeurs affichées sont correctes, appuyez sur [OK].

Passez à présent aux réglages pour le cyan et le jaune.

Régler cyan (correction cyan) et régler jaune (correction jaune)

Ces options corrigent l'enregistrement pour le cyan (bleu) et le jaune.

10 Après avoir terminé les réglages pour le magenta à l'étape 9 ci-dessus, appuyez sur ∇. >>Régler cyan s'affiche et, lorsque vous avez terminé les réglages pour cette couleur, >>Régler jaune s'affiche. Effectuez la même opération que pour la mire du magenta afin de déterminer les valeurs pour le cyan et le jaune dans la mire de correction de l'enregistrement couleur et effectuez ces réglages de la même manière. 11 Lorsque vous avez terminé les réglages pour les 3 couleurs, appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

La correction standard de l'enregistrement couleur est terminée.

Remarque Pour la vérifier, vous pouvez imprimer à nouveau la mire de correction de l'enregistrement couleur. Si la section où les lignes coïncident le plus pour former une seule ligne droite n'est pas à 0, effectuez à nouveau le réglage à partir de l'étape 4 ci-dessus.

IMPORTANT Si le problème d'impression couleur décalée persiste encore après avoir corrigé l'enregistrement couleur, appelez votre technician.

Détails de l'enregistrement (enregistrement couleur [détaillé])

Cette procédure vous permet de réaliser des ajustements horizontaux et verticaux fins des corrections de l'enregistrement couleur.

Les options disponibles dans Enregistrement détaillé (enregistrement couleur (détaillé)) sont les suivantes :

• M 12345 3 (Ajuster magenta) C 12345 3 (Ajuster cyan) Y 12345 3 (Ajuster jaune)

Imprimer mire d'enregistrement (impression de la mire de correction de l'enregistrement couleur)

Vous supportez utiliser ce, this option pour imprimer une mire de correction de l'enregistrement couleur en corrigeant l'enregistrement couleur.

1 Appuyez sur lorsque Ajuster/Maintenance > est affiché. 2 Appuyez sur ou jusqu'à ce que >Details de l'enreg. > apparaisse. 3 Appuyez sur 4 Appuyez sur ou jusqu'à ce que >>Imprimer mire d'enreg. apparaisse. 5 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

Imprimer mire d'enreg.

6 Appuyez sur [OK]. En traitement apparaît et une mire de correction de l'enregistrement couleur est imprimée. La mire de correction de l'enregistrement couleur comprend des mires d'enregistrement à l'horizontal (H) et à la verticale (V) pour chaque couleur (magenta, cyan et jaune).

7 L'état Prêt s'affiche sur l'écran à la fin de l'impression.

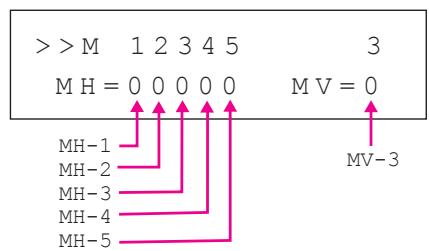

M 12345 3 (ajuster magenta)

Effectue des corrections détaillées de l'enregistrement pour le magenta (rouge).

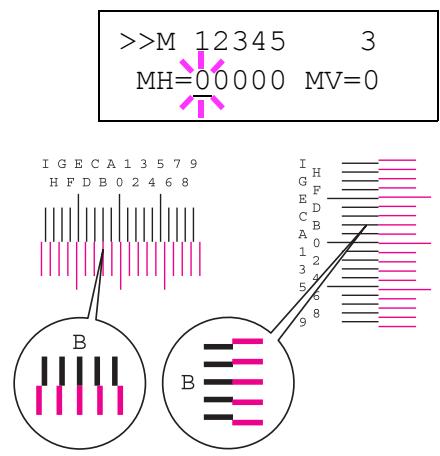

1 Appuyez sur lorsque Ajuster/Maintenance > est affiché. 2 Appuyez sur ou jusqu'à ce que >Détails de l'enreg. > apparaisse. 3 Appuyez sur 4 Appuyez sur ou jusqu'à ce que >>M 12345 3 apparaisse. 5 Appuyez sur [OK]. 00000 ou 0 sera affiché pour chaque valeur et le curseur ( ) clignotera sous la valeur H. 6 Dans la mire de correction de l'enregistrement couleur imprimée à la section Imprimer mire d'enregistrement ci-dessus, notez les valeurs des sections dans les mires H et V du magenta où les lignes coïncident le plus pour former une seule ligne droite. Dans l'exemple de gauche, la valeur serait B.

7 Appuyez sur ou jusqu'à ce que cette valeur s'affiche. 8 Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Effectuez la même opération que pour la valeur H afin de déterminer les valeurs V dans la mire de correction de l'enregistrement couleur et sélectionnez également ces valeurs sur le panneau de commande. 9 Appuyez sur [OK]. OK ? et chacune des valeurs saisies s'affichent. Si les valeurs affichées sont correctes, appuyez sur [OK]. Les réglages pour le magenta sont terminés.

Passez à présent aux réglages pour le cyan et le jaune.

C 12345 3 (correction cyan) et y 12345 3 (correction jaune)

Ces options effectuent des corrections détaillées de l'enregistrement pour le cyan (bleu) et le jaune.

10 Après avoir terminé les réglages pour le magenta à l'étape 9 ci-dessus, appuyez sur la touche ∇. >>C 12345 3 et >>Y 12345 3 s'affichent. Comme pour le magenta, notez les valeurs pour le cyan et le jaune dans la mire de correction de l'enregistrement couleur. 11 Lorsque vous avez terminé les réglages pour les trois couleurs, appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

La correction détaillée de l'enregistrement couleur est terminée.

Remarque Pour la vérifier, vous pouvez imprimer à nouveau la mire de correction de l'enregistrement couleur. Si la section où les lignes coïncident le plus pour former une seule ligne droite n'est pas à 0, effectuez à nouveau le réglage à partir de l'étape 4 ci-dessus.

IMPORTANT Si le problème d'impression couleur décalée persiste encore après avoir corrigé l'enregistrement couleur, appelez votre technician.

Redémarrer imprimante

La procédure décrite ci-après permet de réinitialiser les réglages temporaires de l'imprimante, notamment de rétablir les valeurs par défaut relatives à l'orientation des pages ou à la police en cours, etc. définies par le biais de commandes. Les polices et les macros téléchargées sont supprimées de la mémoire de l'imprimante.

1 Appuyez sur lorsque Ajuster/Maintenance > est affiché. 2 Appuyez sur ou jusqu'à ce que >Redémarrer Imprimante apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation (?) apparait.

4 Appuyez de nouveau sur [OK]. L'état Self test apparait pendant la réinitialisation de l'imprimante. Il est suivi de Attendre SVP, puis de Prêt.

Redémarrer imprimante ?

Service (pour la maintenance)

Les options disponibles dans Service sont les suivantes :

• Impression Page de config. (Impression de la page de configuration de maintenance)
• Impression config réseau (Impression de la page de configuration réseau)
• Impression page test
• Maintenance (Paramètres de confirmation du remplacement d'un nouveau kit d'entretien) DEV-CLN (Paramètre du mode développement/raffraîchissement)
• LSU/Chargeur (Paramètre du mode de nettoyage du LSU/chargeur principal)
• Tambour (Paramètre du mode tambour/rafraîchissement)

IMPORTANT Service est principalement un menu utilisé par le personnel de service pour le travail de maintenance. Les clients n'ont pas besoin d'utiliser ce menu.

Service

1 Appuyez sur lorsque Ajuster/Maintenance > est affiché. 2 Appuyez sur ou jusqu'à ce que > Service > apparaisse.

Impression de la page de configuration

La page de configuration de maintenance contient des informations de paramétrage de l'imprimante plus détaillées que la page de configuration standard. Elle est donc davantage destinée à des opérations de maintenance. Elle peut néanmoins composer un grand nombre d'informations qui peuvent vous être utiles.

1 Appuyez sur lorsque > Service > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Impression Page de config. apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation (?) apparait.

Impression page de config. ?

4 Appuyez à nouveau sur [OK]. En traitement apparaît et une page de configuration de maintenance est imprimée. 5 L'état Prêt s'affiche sur l'écran à la fin de l'impression.

Impression config réseau (impression de la page de configuration réseau)

La page de configuration réseau contient des informations détaillées sur les paramètres du réseau. Elle est principalement utilisée pour la maintenance par le personnel de service, mais elle contient des informations qui peuvent vous être utiles.

1 Appuyez sur lorsque > Service > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Impression config réseau apparaisse.

Impression config réseau ?

3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Appuyez à nouveau sur [OK]. En traitement apparaît et une page de configuration réseau est imprimée. 5 L'état Prêt s'affiche sur l'écran à la fin de l'impression.

Impression page test

La page d'essai est imprimée pour vérifier l'efficacité des ajustements de l'imprimante. Elle est principalement utilisée pour la maintenance par le personnel de service, mais elle contient des informations qui peuvent vous être utiles.

1 Appuyez sur lorsque > Service > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Impression page test apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez à nouveau sur [OK]. En traitement apparaît et une page d'essai est imprimée. 5 L'état Prêt s'affiche sur l'écran à la fin de l'impression.

Maintenance (paramètres de confirmation du remplacement d'un nouveau kit d'entretien)

Ce paramètre spécifique règle la confirmation du remplacement avec le nouveau kit d'entretien (rétablissement du nombre total d'images imprimées avec le kit d'entretien). Cette option est principalement utilisée pour la maintenance par le personnel de service. (FS-C5200DN, FS-C5300DN et FS-C5350DN uniquement)

Remarque Le menu Maintenance est affiché uniquement lorsque Installer kit MK apparait.

1 Appuyez sur lorsque > Service > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Maintenance apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Appuyez à nouveau sur [OK]. La confirmation du remplacement avec le nouveau kit d'entretien est définie. 5 Lorsque le remplacement se termine, l'écran affiche à nouveau Prêt.

DEV-CLN (paramètre du mode développement/rafraîchissement)

Cette option définit le mode de rafraîchissement pour le développement. Lorsque la qualité d'impression diminue, le rafraîchissement du développement peut rétablir la qualité d'impression. Cette option est principalement utilisée pour la maintenance par le personnel de service.

Maintenance ?

DEV-CLN

1 Appuyez sur lorsque > Service > est affiché. 2 Appuyez sur ou jusqu'à ce que >>DEV-CLN apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez à nouveau sur [OK]. Le rafraîchissement du développement commence et Attendre SVP s'affiche. 5 Lorsque le rafraîchissement se termine, l'écran affiche à nouveau Prêt.

Lsu/chargeur (paramètre du mode de nettoyage du lsu/chargeur principal)

Cette option définit le mode de nettoyage du LSU/chargeur principal. Lorsque la qualité d'impression diminue, le nettoyage du LSU/chargeur principal peut rétablir la qualité d'impression. Cette option est principalement utilisée pour la maintenance par le personnel de service.

1 Appuyez sur lorsque > Service > est affiché. 2 Appuyez sur ou jusqu'à ce que >>LSU/Chargeur apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Appuyez de nouveau sur [OK]. Le nettoyage du LSU/Chargeur principal commence et Attendre SVP (Nettoyage) s'affiche. 5 Lorsque le nettoyage se termine, l'écran affiche à nouveau Prêt.

Tambour (paramètre du mode tambour/rafraîchissement)

Cette option définit le mode de rafraîchissement pour le tambour. Lorsque la qualité d'impression diminue, le rafraîchissement du tambour peut rétablir la qualité d'impression. Cette option est principalement utilisée pour la maintenance par le personnel de service.

1 Appuyez sur lorsque > Service > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Tambour apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Appuyez de nouveau sur [OK]. Le rafraîchissement du tambour commence et Attendre SVP s'affiche. 5 Lorsque le rafraîchissement se termine, l'écran affiche à nouveau Prêt.

LSU/Chargeur ?

Tambour ?

7 Options

Ce chapitre aborde les rubriques suivantes :

Informations générales 7-2

Modules d'extension mémoire 7-3

Description générale des options 7-5

Pour connaître la disponibilité des options, adressez-vous à votre technicien de maintenance.

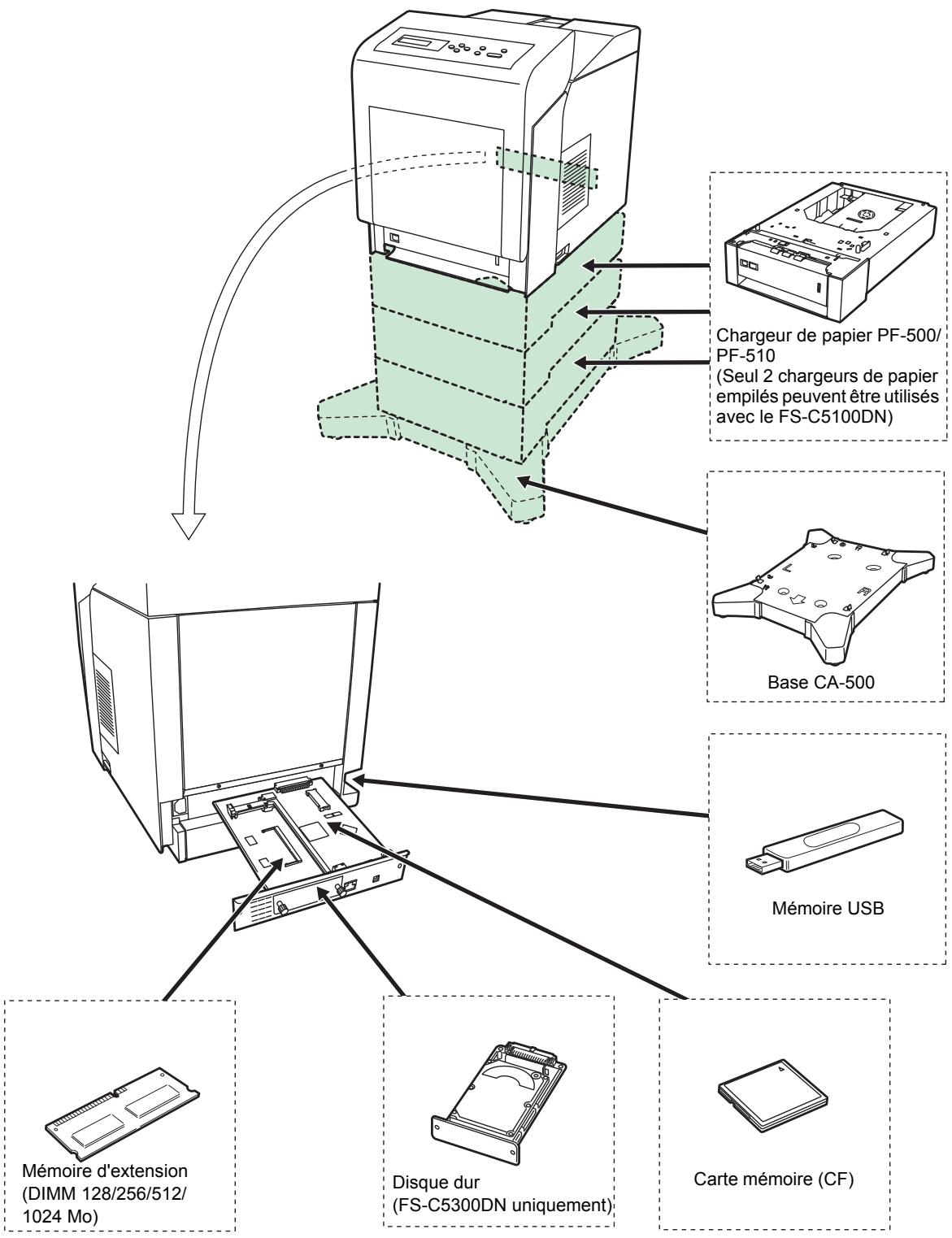

Informations générales

Les options suivantes sont disponibles sur l'imprimante pour répondre à vos besoins. Pour connaître les instructions d'installation des différentes options, reportez-vous à la documentation qui accompagne ces dernières. Certaines options sont décrites dans les sections ci-après.

Modules d'extension mémoire

La carte contrôleur principale de l'imprimante possède un emplacement de mémoire où vous pouvez brancher des modules de mémoire en option (modules DIMM). Vous pouvez augmenter la mémoire de l'imprimante jusqu'à 1280 Mo en branchant les modules de mémoire en option.

Remarque : Un module de mémoire de 256 Mo est déjà installé en usine. Pour augmenter la mémoire à 1280 Mo, installez un module de mémoire de 1024 Mo.

Modules d'extension mémoire

Il existe différentes capacités de modules de mémoire : 128, 256, 512 ou 1024 Mo. La taille maximale de la mémoire peut atteindre 1024 Mo.

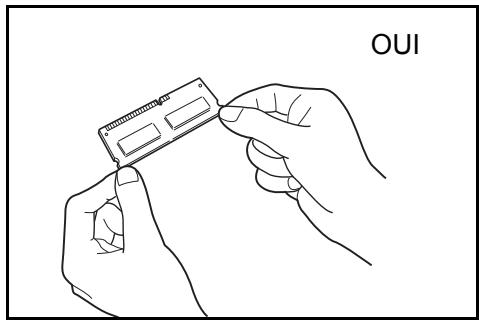

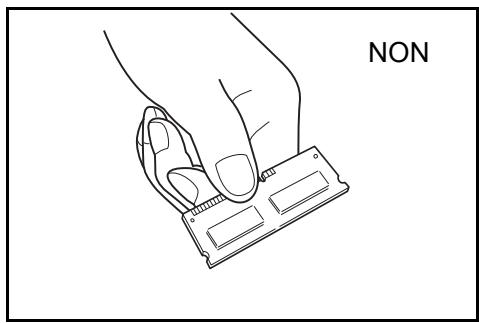

Précautions à prendre lors de la manipulation de la carte contrôleur principale de l'imprimante et des modules de mémoire

Pour protéger les composants électroniques, déchargez votre corps de toute électricité statique en touchant un objet métallique de grande taille avant de manipuler les modules de mémoire. Une autre solution consiste, dans la mesure du possible, à porter un bracelet antistatique lors de l'installation des modules de mémoire.

Pour éviter d'endommager les composants électroniques figurant sur la carte contrôleur principale ou les modules de mémoire, veillez à toujours les tenir par les côtés (reportez-vous ci-dessous).

Installation des modules de mémoire

Dans les illustrations suivantes, le modèle FS-C5350DN est utilisé à titre d'exemple.

Important retirez la mémoire USB qui se trouve dans l'emplacement de mémoire USB de l'imprimante.

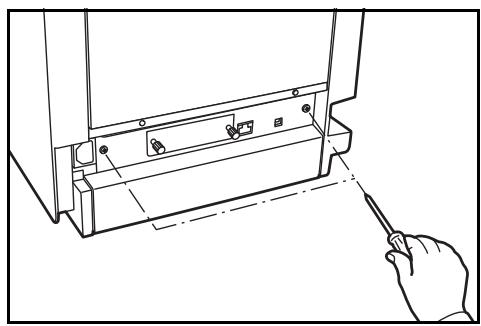

1 Mettez l'imprimante hors tension et débranchez le cordon d'alimentation. 2 Dévissez les deux vis au dos de la carte contrôleur principale.

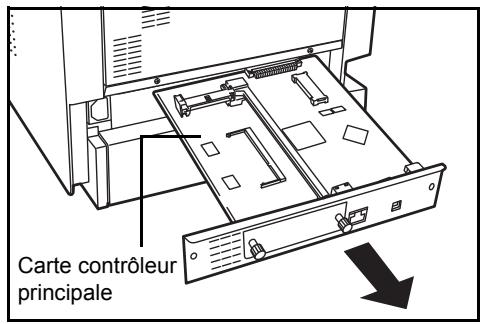

3 Sortez soigneusement la carte contrôleur principale.

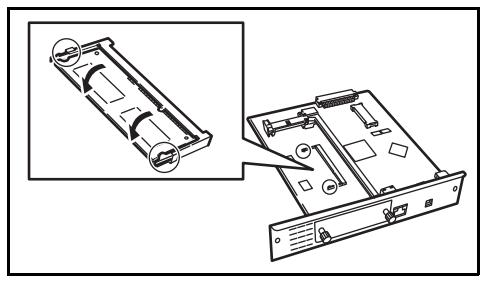

4 Retirez le module de mémoire de son emballage. Alignez les encoches du module de mémoire sur les clés correspondantes de l'emplacement mémoire, puis enfichez le module de mémoire dans ce dernier jusqu'à ce qu'il s'enclenche.

ATTENTION Ne branchez pas le module de mémoire à l'envers.

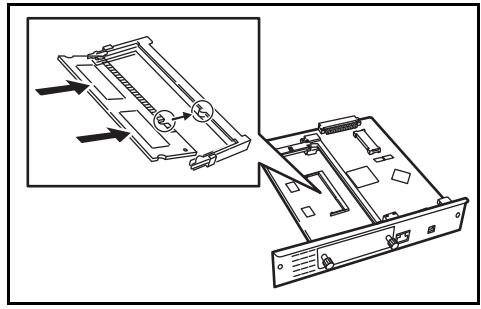

5 Enforcez le module de mémoire pour le fixer. 6 Après avoir installé les modules de mémoire, réinstallé la carte contrôleur principale et fixez-la avec les vis.

Retrait d'un module de mémoire

Pour retirer un module de mémoire, retirez la carte contrôleur principale, puis écartez avec précaution les deux brides de fixation. Il vous suffit ensuite d'extraire le module de mémoire de son emplacement.

Carte mémoire

L'imprimante est équipée d'un emplacement pour une carte mémoire ayant une capacité maximum de 4 Go. Une carte mémoire est utile pour le stockage des polices, des macros et des filigranes.

Lecture de la carte mémoire

Une fois introduite dans l'emplacement de l'imprimante, le contenu de la carte mémoire peut être lu à partir du panneau de commande ou automatiquement lorsque vous mettez sous tension ou lorsque vous réinitialisez l'imprimante. Pour lire manuellement les données de la carte mémoire, reportez-vous à la section Carte Mémoire (Utilisation de la carte mémoire) à la page 6-62.

Formatage de la carte mémoire

Pour utiliser une carte mémoire inutilisée, vous devez d'abord utiliser l'imprimante pour formater la carte mémoire.

1 Mettez l'imprimante hors tension, retirez le cordon d'alimentation, puis retirez l'unité contrôleur principale. Pour savoir comment retirer l'unité contrôleur principale, reportez-vous à la section sur l'introduction du module de mémoire. 2 Insérez la carte mémoire dans le logement pour carte mémoire.

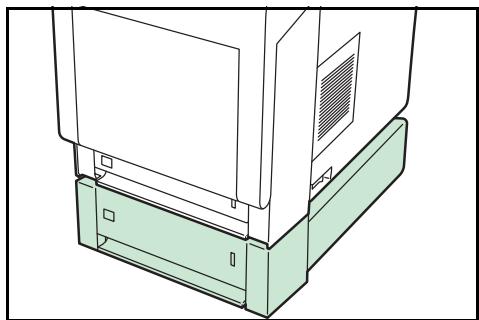

Chargeur de papier PF-500, PF-510

Les chargeurs de papier en option PF-500 (pour papier normal) et PF-510 (pour supports multiples) contiennent chacun environ 500 feuilles de papier. Il est possible d'ajouter jusqu'à 3 chargeurs optionnels au bas de l'imprimante (seuls 2 chargeurs de papier empilés peuvent être utilisés avec le modèle FS-C5100DN) pour permettre une alimentation continue jusqu'à 2 000 feuilles de papier (1 250 feuilles dans le modèle FS-C5100DN) en combinaison avec le bac de l'imprimante.

IMPORTANT Lorsque vous utilisez le chargeur de papier, placez les papiers et les enveloppes avec la face à imprimer vers le haut.

Les papiers qui peuvent être utilisés dans les bacs fournis avec les chargeurs de papier sont les suivants :

PF-500

Format de papier : Enveloppe Monarch, Enveloppe #10, Enveloppe #9, Enveloppe #6, Enveloppe DL, Enveloppe C5, A5, B5, ISO B5, A4, Executive, Letter, Legal, OufukuHagaki, Oficio II, Statement, Folio, Youkei 2, Youkei 4, 16K et Autre (92 x 165 mm à 216 x 356 mm)

Type de papier: Normal, préimprimé, papier couché, recyclé, rugueux, à en-tête, couleur, perforé, qualité supérieure et personnalisé 1 (jusqu'à 8)

Format de papier : Enveloppe Monarch, Enveloppe #10, Enveloppe #9, Enveloppe #6, Enveloppe DL, Enveloppe C5, A5, B5, ISO B5, A4, Executive, Letter, Legal, OufukuHagaki, Oficio II, Statement, Folio, Youkei 2, Youkei 4, 16K et Autre (92 x 162 mm à 216 x 356 mm)

Type de papier: Normal, Préimprimé, Étiquettes, Relié, Recyclé, Rugueux, En-tête, Couleur, Préperforé, Carte, Enveloppe, Couché, Épais, Haute qualité et Personnalisé 1 (jusqu'à 8)

IMPORTANT : Veuillez vous assurer que la machine est stable en plaçant les chargeurs de papier sur un bureau ou une base solide.

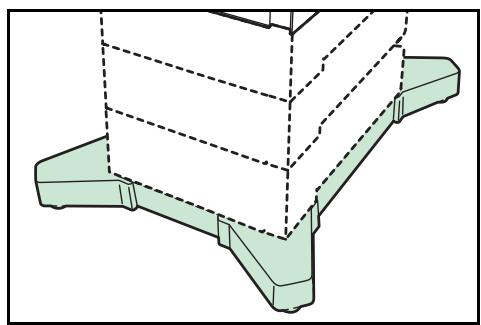

Base (CA-500)

Si vous raccordez le chargeur de papier PF-500 ou PF-510 à l'imprimante et que vous l'installez sur le sol, vous pouvez utiliser une base pour conserver la stabilité de la machine.

Pour plus d'informations sur l'installation de la base, reportez-vous au manuel fourni avec la base.

IMPORTANT Faites attention à ne pas marcher sur les pieds de la base.

Disque dur

IMPORTANT Il est possible d'installer un disque dur uniquement sur le modèle FS-C5300DN/FS-C5350DN.

Insérez le disque dur dans l'emplacement pour carte d'interface optionnelle. Le disque dur est utilisé pour stocker les données imprimées. Il offre des avantages tels que la capacité d'imprimer des copies multiples à grande vitesse grâce à la fonction de triage électronique. Le disque dur est également nécessaire si vous souhaitez utiliser les fonctions Boîte personnalisée ou Boîte de travail.

Mémoire USB

Une mémoire USB est un type de mémoire flash simple portative qui se branche dans l'emplacement pour mémoire USB. Les fichiers stockés dans la mémoire USB peuvent être imprimés en branchant la mémoire USB sur l'imprimante et en spécifiant les noms de fichier désirés à partir du panneau de commande.

Le panneau de commande affiche les noms des fichiers PDF, TIFF, JPEG et XPS.

Il est possible d'imprimer jusqu'à 100 fichiers à partir de la mémoire USB. Les fichiers à imprimer peuvent avoir des noms composés au maximum de 99 caractères alphanumériques d'un seul octet. Toutefois, le message n'affiche que 12 caractères et les fichiers avec plus de 13 caractères ne peuvent pas être identifiés sur l'affichage du message.

Les caractères à deux octets inclus dans un nom de fichier apparaissent comme texte corrompu dans la liste des messages. Aussi, lorsque le fichier est imprimé, un message d'erreur s'affiche et l'impression échoue.

Pour plus d'informations sur l'impression des fichiers PDF stockés dans la mémoire USB, reportez-vous à la section Mémoire USB (Sélection mémoire USB) à la page 6-18.

Pour plus d'informations sur les périphériques de mémoire USB pris en charge, contactez notre technicien.

8 Interface de connexion

Ce chapitre aborde les rubriques suivantes :

Interface 8-2

Interface USB 8-2

Interface réseau 8-3

Interface

Ce chapitre décrit les signaux utilisés par les interfaces USB et réseau de l'imprimante. Il indique également les affectations de broches, les fonctions des signaux, les délais de transmission, les caractéristiques des connecteurs et les niveaux de tension.

• Interface USB
• Interface réseau

Interface USB

L'imprimante prend en charge le port USB à haut débit. Les caractéristiques et les signaux de l'interface USB (Universal Serial Bus) sont indiqués ci-après.

Spécification de base

Conforme aux spécifications USB (bus série universel) révision 2.0.

Connecteurs

Imprimante : prise femelle de type B avec port en amont

Cable: prise mâle de type B

Cable

Utilisez un câble blindé conforme à la norme USB 2.0 (USB à haut débit) ne dépassant pas 5 mètres (16 pieds) de long.

Mode de transfert

Haut débit (480 Mbit/s au maximum)

Full-Speed (12 Mbit/s au maximum)

Contrôle de l'alimentation

Dispositif d'auto-alimentation

Signaux d'interface

Affectation des broches du connecteur USB

Broche	Signal	Description
1	Vbus	Alimentation (+5 V)
2	D-	Transmission des données
3	D+	Transmission des données
4	GND	Masse du signal
Shell	—	Blindage

Résolution automatique de l'adresse IP

Cette fonctionnalité est compatible avec le protocole DHCP/DHCPv6 et permet à l'imprimante de recevoir automatiquement les adresses IP à partir du serveur DHCP/DHCPv6.

Gestion avec les navigateurs web

Les pages HTTP sont incorporées dans l'interface afin de pouvoir utiliser un navigateur Web pour contrôler et modifier différents paramètres. Les paramètres peuvent être protégés par mot de passe.

Prise en charge de différents protocoles

Les protocoles SMTP, POP3, SSL, SNMP, IPv6 et NetBIOS over TCP/IP sont pris en charge pour une gestion plus simple de l'imprimante et pour plus de sécurité.

Prise en charge de l'ieee 802.1x

L'interface prend en charge l'authentification EAP-TLS et PEAP.

Prise en charge de l'ipv6

Prise en charge de l'IPv6, basée sur l'IPv4 avec certaines améliorations, comme un plus grand espace de gestion d'adresse, des fonctions de sécurité supplémentaires et une transmission de données basée sur les priorités.

Prise en charge de l'ipsec

Prise en charge de l'IPSec, le protocole de sécurité qui sert à l'authentification et au chiffrement dans la couche du réseau (couche IP).

Connecteur

10 Base-T/100 Base-TX

Systèmes d'exploitation

Windows 2000/XP/Vista/Server2003, MacOS 10. x

Protocoles réseau

• IPv6: HTTP, LPD, FTP, IPP, RawPort, ICMPv6, LLDT, SNTP, DHCPv6, SMTP, POP3, DNS, SNMPv1/v2c/v3, WSD
• IPv4: HTTP, HTTPS, LPD, FTP, IPP, RawPort, ICMP, DHCP, SMTP, POP3, SNMP, DNS, WINS, NetBIOS over TCP/IP, SNMPv1/v2c/v3, Apple Bonjour Compatible, IPPS, LLTD, WSD
• Etc. : IPX/SPX, NetWare (NDS/Bindery), AppleTalk, NetBEUI

Protocoles de sécurité

SSL/TLS (HTTPS, IPPS), SNMPv3, EAP-TLS, PEAP, AH, ESP

Environnement d'utilisation

de 10 à 35 °C (de 50 à 95 °F), humidité relative de 20 à 80 % (sans condensation)

Contre-mesures pour les interférences électromagnétiques

VCCI Classe B, FCC Classe B (U.S.), CE (Europe)

IMPORTANT Lorsque les fonctions IPv6 sont utilisées, les périphériques utilisés sur le réseau (routeurs, PC, etc.) doivent prendre en charge l'IPv6.

Remarque Les spécifications ci-dessous peuvent être modifiées sans préavis.

Éléments		Description
		FS-C5100DN	FS-C5200DN	FS-C5300DN	FS-C5350DN
Méthode d'impression		Impression electrophotographique à quatre couleurs (CMYK) utilisant un système de tambour (4) en tandem
Vitesses d'impression	Bac	A4: 21 ppm, B5, A5, A6: 23 ppm*1, Letter: 23 ppm, Legal: 17 ppm		A4: 26 ppm, B5, A5, A6: 28 ppm*1, Letter: 28 ppm, Legal: 22 ppm	A4: 30 ppm, B5, A5, A6: 27 ppm*1, Letter: 32 ppm, Legal: 26 ppm
	Bac multifonction	A4: 19 ppm, B5, A5, A6: 20 ppm*1, Letter: 20 ppm, Legal: 17 ppm		A4: 23 ppm, B5, A5, A6: 24 ppm*1, Letter: 24 ppm, Legal: 20 ppm	A4: 27 ppm, B5, A5, A6: 27 ppm*1, Letter: 28 ppm, Legal: 23 ppm
Vitesse d'impression recto-verso		A4: 11 ppm, B5, A5: 11 ppm*2, Letter: 11 ppm, Legal: 8 ppm		A4: 26 ppm, B5, A5: 28 ppm*1, Letter: 28 ppm, Legal: 11 ppm	A4: 30 ppm, B5, A5: 27 ppm*1, Letter: 32 ppm, Legal: 15 ppm
Résolution		600 dpi
Temps de sortie de la première impression		N/B: 10,5 secondes maximum Couleur: 12 secondes maximum (Veille: 35 secondes maximum)		N/B: 9 secondes maximum Couleur: 10,5 secondes maximum (Veille: 35 secondes maximum)	Temps de sortie de la première impression lorsque EcoPower est inactif, N/B: 8,5 secondes maximum / Couleur: 10,0 secondes maximum Lorsque EcoPower est actif, N/B: 38,5 secondes maximum / Couleur: 40,0 secondes maximum
Temps de préchauffage (22°C, 60% HR)	Sous tension	44 secondes maximum		36 secondes maximum
	Veille (moins de 3 heures)	25 secondes maximum		30 secondes maximum
Contrôleur		PowerPC440-533 MHz		PowerPC440-667 MHz	PowerPC750CL-600 MHz
Mémoire	Standard	256 Mo
	Maximum	1280 Mo
Systèmes d'exploitation		Microsoft Windows 2000/XP/Vista, Windows Server 2003Apple Macintosh OS X

1: Au bout de 16 pages la vitesse d'impression passe à 14 ppm. 2: Au bout de 16 pages la vitesse d'impression passe à 7 ppm.

Éléments		Description
		FS-C5100DN	FS-C5200DN	FS-C5300DN	FS-C5350DN
Interface	Standard	USB: USB Hi-SpeedRéseau: 10 BASE-T/100 BASE-TXEmplacement KUIO-LV
	Option	-		Disque dur
Logement cartemémoire		1 (Compact Flash, 4 Go maximum)
Service mensuel	Moyenne	1 500 pages	2 000 pages	3 000 pages	3 000 pages(papier A4, normal)
	Maximum	50 000 pages	65 000 pages	100 000 pages	100 000 pages(papier A4, normal)
Formats de papier	Bac	A4, B5, A5, Folio, 8 1/2 × 14"(Legal), 8 1/2 × 11"(Letter), Oficio II, Statement, Executive, ISO B5, A6, Enveloppe C5, 16K et Personnalisé
	Bac(chargeur de papier en option PF-500/PF-510)	Enveloppe Monarch, Enveloppe #10, Enveloppe #9, Enveloppe #6, Enveloppe DL, Enveloppe C5, A5, B5, ISO B5, A4, Executive, Letter, Legal, OufukuHagaki, Oficio II, Statement, Folio, Youkei 2, Youkei 4, 16K et Personnalisé
	Bacmultifonction	A4, B5, A5, Folio, 8 1/2 × 14"(Legal), 8 1/2 × 11"(Letter), Oficio II, Statement, Executive, A6, B6, ISO B5, Env. Monarch, Enveloppe #10, Enveloppe #9, Enveloppe #6, Enveloppe DL, Enveloppe C5, 16K, Hagaki, OufukuHagaki, Youkei 2, Youkei 4 et Personnalisé
Types d'papier†	Bac(chargeur de papier en option PF-500)	Normal, préimprimé, papier couché, recyclé, rugueux, à en-tête, couleur, perforé, qualité supérieure et personnalisé
	Bac(chargeur de papier en option PF-510)	Normal, Préimprimé, Étiquettes, Relié, Recyclé, Rugueux, En-tête, Couleur, Préperforé, Enveloppe, Carte, Couché, Épais, Haute qualité et Personnalisé
	Bacmultifonction	Normal, transparent, préimprimé, étiquettes, papier couché, recyclé, vélin, rugueux, à en-tête, couleur, perforé, enveloppe, carte, couché, papier épais, haute qualité et personnalisé
Capacité de la source d'alimentation papier	Bac	250 feuilles (80 g/m2)	500 feuilles (80 g/m2)
	Bacmultifonction	150 feuilles (80 g/m2)	150 feuilles (80 g/m2)
Marge		4 mm (gauche, droite haut et bas)
Capacité du bac de sortie	Plateau supérieur	250 feuilles (80 g/m2)
Environnement d'utilisation	Température	de 10 à 32,5 °C
	Humidité relative	15 à 80 %
	Altitude	2 500 m maximum
	Éclairage	1 500 lux maximum
Élément		Description
		FS-C5100DN	FS-C5200DN	FS-C5300DN	FS-C5350DN
Source d'alimentation		220-240 V, 50 Hz/60 Hz, max. 4,7 A (pays européens) Fluctuation de tension max. autorisée : ±10 % Fluctuation de fréquence max. autorisée : ±2 %
Consommatio n électrique	Maximum	1 231 W maximum	1 221 W maximum	1 233 W maximum	1 107 W maximum
	Durant l'impression	405 W	420 W	477 W	516 W
	En veille	69 W	70 W	79 W	74 W
	En mode veille	7 W	7 W	7 W	8 W
	Hors tension	0 W	0 W	0 W	0 W
Bruit de fonctionnemen t††	Durant l'impression	LpA = 53 dB (A)			LpA = 55 dB (A)
	En veille	LpA = 36 dB (A)
	En mode veille	trop faible pour être mesuré
Dimensions (L x P x H)		345 × 518 × 455 mm	345 × 518 × 480 mm
Poids		Env. 28 kg	Env. 29 kg	Env. 29,5 kg

†. Lors de l'utilisation de PERSO 1 (jusqu'à 8), utilisez le bac MF pour les formats de papier inférieurs à 105 × 148 mm (4 1/8 × 5 13/16 pouces). Le bac MF peut être utilisé avec des formats de papier supérieurs à 70 × 138 mm (2 3/4 × 5 7/16 pouces). ††. Niveau de pression sonore à la position de proximé [avant] conforme à EN ISO 7779.

Adresse IP (internet protocol)

L'adresse IP est un numéro unique représentant un ordinateur spécifique sur un réseau. Le format de l'adresse IP est 4 numéro séparés par des points, 192.168.110.171, par exemple. Chaque numéro doit être un nombre décimal compris entre 0 et 255.

AppleTalk permit le partage des fichiers et des imprimantes et l'utilisation de logiciels d'application placés sur un autre ordinateur du même réseau AppleTalk.

Bac multifonction

Le bac Multi est utilisé à la place du bac lors de l'impression sur enveloppes, cartes postales, transparents et étiquettes.

Boîte des travaux

La fonction Boîte des travaux stocke les données d'impression sur l'imprimante et permet aux utilisateurs d'imprimer ultérieurement une ou plusieurs copies des données stockées à l'aide du panneau de commande de l'imprimante.

Boîte léro.

La fonction Boîte personalisée stocke les données d'impression pour chaque utilisateur et permet à l'utilisateur d'imprimer une ou plusieurs copies des données stockées par la suite à l'aide du panneau de commande de l'imprimante.

Délai de temporisation de l'alimentation papier

Lorsque les données sont envoyées vers une imprimante, des pauses peuvent se produire. L'imprimante attend alors les données suivantes sans effectuer de saut de page. La temporisation de l'alimentation papier est une fonction qui attend uniquement un délai prédéfini avant d'exécuter un saut de page automatique. Lorsque le délai d'attente a commencé, une fois le délai désigné dépassé, l'imprimante traite automatiquement les données en cours de réception et les imprime. Si l'imprimante n'a reçu aucune donnée pour la première page, elle termine le traitement du travail sans sorting de papier.

Protocole qui configure automatiquement l'adresse IP, le masque de sous-réseau et l'adresse de la passerelle sur un réseau TCP/IP. L'utilisation de DHCP permet d'alléger les tâches administratives réseau, particulièrement dans les environnements réseau comportant un grand nombre d'ordinateurs client et où il n'est pas nécessaire d'attribuer une adresse IP distincte à chaque client, y compris les imprimantes.

Mode d'impression qui réduit la consommation de toner. Les pages imprimées en mode d'impression économique sont plus claires qu'en mode normal.

Fait référence à l'émulation d'imprimantes d'autres fabricants.

L'imprimante peut émuler le fonctionnement des imprimantes suivantes :

PCL6 et KPDL.

KPDL est l'implémentation par Kyocera du langage de description de page PostScript niveau 3.

Mémoire supplémentaire

Une mémoire supplémentaire (en option) permet d'augmenter la capacité de la mémoire de l'appareil. Pour connaître les modules de mémoire DIMM qu'il est possible d'utiliser dans cette machine, adressez-vous à votre technicien de maintenance.

Mode veille

Ce mode permet d'économiser l'énergie. Il est activé lorsque l'appareil n'est pas utilisé pendant une période prédéfinie. L'appareil consomme ainsi le minimum d'énergie. Ce paramètre peut être modifié.

Version améliorée du protocole NetBIOS, il permet d'utiliser plus de fonctions avancées sur des réseaux de petite taille que d'autres protocoles tels que TCP/IP, etc.

Page d'état

Répertorie les paramètres en cours de la machine : mémoire, nombre total d'impressions, paramètres de source papier, etc. Cette page peut être imprimée depuis le panneau de commande. Elle est parfois appelée page d'état.

Passerelle par défaut

Indique le périphérique, ordinateur ou routeur, qui sert d'entrée/sortie (passerelle) pour l'accès aux ordinateurs placés en dehors du réseau utilisé. Si aucune passerelle n'est spécifiée pour une adresse IP de destination, les données sont envoyées à l'hôte désigné comme passerelle par défaut.

Pilote d'imprimante

Le pilote d'imprimante permet d'imprimer des données créées à l'aide d'une application logicielle. Le pilote d'imprimante est fourni sur le CD-ROM qui accompagne l'imprimante. Il doit être installé sur l'ordinateur connecté à l'imprimante.

Polices contour

Avec les polices contour, les contours des caractères sont représentés par des expressions numériques et les polices peuvent être agrandies ou réduites de différentes manières en modifiant les valeurs numériques de ces expressions. L'impression reste claire même si vous agrandissez les polices, les caractères étant définis avec des contours représentés par des expressions numériques. Vous pouvez indiquer le format des polices.

de caractères par incréments de 0,25 points en allant jusqu'à 999,75 points.

Langage de description de page développé par Adobe Systems, Inc. Il permet d'utiliser des fonctions de police flexibles et des graphiques très avancés, pour une meilleure qualité d'impression.

PPM (impressions par minute)

Indique le nombre d'impressions effectuées en une minute.

Ppp (points par pouce)

Unité de résolution exprimée en nombre de points imprimés par pouce (25,4 mm).

Valeur numérique de 32 bits qui définit quels bits de l'adresse IP indiquent l'adresse réseau et quels bits indiquent l'adresse de l'hôte.

Tcp/ip (transmission control protocol/internet protocol)

Suite de protocoles conçus pour définir la façon dont les ordinateurs et autres périphériques communiquent entre eux sur un réseau.

USB (universal serial bus)

Norme d'interface pour les interfaces série à vitesse faible à moyenne. Cette imprimante prend en charge la norme USB à haut débit. Le taux de transfert maximal est 480 Mbit/s et la longueur maximale du câble est 5 mètres (16 pieds).

Alarme (Sonnerie) 6-58

Annulation d'un travail d'impression 6-6

AppleTalk 6-74

Bac

Format de papier 6-36

Type de papier 6-39

Bac à papier

Élimination des bourages papier 5-16

Bac de récupération de toner

emplacement 1-2

Emplacement et remplacement 4-6

Bac multifonction. Glossaire

emplacement et fonction 1-2

Format de papier 6-34

Type de papier 6-35

Blocage de l'interface...

Boîte de travail 6-26

Configurations 6-31

Copie rapide 6-27

Travail d'impression privé 6-30

Vérification avant impression 6-29

Boite. 6-21

Manipulation des données 6-22

Sélection. boîte 6-21

Bourrage papier

emplacements possibles, indiqués sur les illustrations 5-13

messages et actions correctives, indiqués sur les illustrations 5-16

Calibrage des couleurs 6-88

Carte Mémoire 6-62, 7-5

Carte mémoire

emplacement 1-3

Cartouches de toner

durée de vie 4-2

kits 4-3

Chargement du papier

Dans le bac 2-15

Dans le bac MF (multifonction) 2-17

Chargeur de papier 7-5

Comptabilité des travaux 6-79

Configuration de la page

Format TIFF/JPEG 6-50

Mode 80 caractères 6-49

Nombre de copies 6-48

Orientation de l'impression 6-49

XPS ajust. page 6-50

Détenteur d'erreur

Impression recto-verso 6-64

Papier non correspondant 6-64

Parametre 6-63

Disque dur 6-61, 6-67, 7-6

Disque RAM 6-60

Écran

Déplacement des cartouches de toner 4-3

Informations d'état 6-4

messages d'aide en ligne 5-14

Voyants 6-5

Éléments de l'appareil 1-1

Emplacement du chargeur

principal 1-2

Emplacement pour carte d'interface optionnelle 1-3

Emulation

page de configuration 6-15

Parametre 6-46

Enregistrement couleur

Détaillé 6-92

Standard 6-89

Erreurs KPDL 6-46

Exemple de carte Menu

Exemple de page de configuration 6-14

Format de papier 2-4

Personnalisé 6-36

ID administrateur 6-70, 6-78, 6-85

Modification 6-86

Impression Liste de comptabilité des travaux 6-84 Liste des fichiers de la carte mémoire 6-17 Liste des fichiers du disque dur 6-16 Liste des fichiers du disque RAM 6-16 Liste des polices 6-16 logiciel d'application 3-17 Page de configuration 6-13, 6-96 Page de configuration réseau 6-96 Structure Menus 6-11

Impression à partir d'un logiciel d'application 3-17 Impression recto verso.6-44 Détection d'erreur.6-64 Modes de reliure.6-44

Imprimer - Liste boîte personnalisée.6-24 - Interface réseau.8-3 - Paramètres de la carte d'interface réseau (NIC).6-72

Interface USB 6-71,8-2 IPP (Internet Printing Protocol).6-74 IPSec (IP Security Protocol).6-77

Langue des messages 6-57 Logement de mémoire USB 6-72

Mémoire Installation 7-4 Modules d'extension mémoire 7-3 Page de configuration 6-15

Mémoire supplémentaire Glossaire-2

Memo USB 6-18

Menu de sélection de mode. 6-8 messages d'aide en ligne pour éliminer les bouchons papier 5-14

Messages d'erreur de carte mémoire 5-12 du disque dur. 5-11 du disque RAM. 5-12 répertoriés, avec les actions correctives. 5-7

Mode couleur : Couleur ou Monochrome. 6-47

Mode veille Glossaire -2

Molette de format.6-36 Mot de passage administrateur 6-71,6-79,6-86 Modification.6-87

Nettoyage de l'unité de transfert du papier 4-8

NetWare 6-73

Options Liste 7-2

Panneau de commande fonction 1-2 schéma 6-3

Papier 2-2 Carte postale 2-11 Couleur 2-12 Disponibilité 2-2 Enveloppe 2-11 Épais 2-12

Étiquettes 2-10 formats minimal et maximal 2-3 Marques et types recommendés 2-3 Pré-imprimé 2-12 Propriétés 2-5 Recommendations 2-4 Recyclé 2-13 Transparence 2-9

Problèmes d'impression directives générales 5-2 problèmes de qualité d'impression, impression vierge, etc. 5-4

Qualité d'impression Brilliance 6-47 Mode EcoPrint 6-48 Paramètre 6-47

Redémarrage de l'imprimante 6-95

Réseau TCP/IP (IPv4) 6-51 TCP/IP (IPv6) 6-55

Récapitulation des travaux 6-26

Sélection automatique du bac 6-43

Sélection de restriction d'impression 6-81

Serveur SSL (Secure Sockets Layer) 6-75

Service (pour l'entretien) 6-96

Source d'alimentation papier 6-42

specifications

Interface réseau 8-3

Interface USB 8-2

Papier 2-2

Système de sélection de menus 6-8

Temporisateur

Alimentation papier automatique 6-65

Correction automatique des erreurs 6-67

Délai de reprise après correction d'erreur 6-68

Rétablissement automatique du panneau 6-68

Rétablissement du panneau 6-68

Veille 6-66

Veille auto 6-69

Touches

ACTION 6-6

Annuler 6-6

MENU 6-6

OK 6-7

Touches fléchées 6-7

Utilisation de base 6-6

Type de papier 2-14

Personnalisé 6-40

Unité de mesure 6-37

Nous recommandons d'utiliser les fournitures de notre marque.

Nous ne sommes pas responsables des dommages causés par l'utilisation de fournitures de tiers dans cette machine.

Parc les Algorithms Saint Aubin

FR-91194Gif-Sur-Yvette

Phone: [phone]

Fax: [phone]

www.kyoceramita.fr

GERMANY
