FS-C5250DN - Imprimante laser couleur KYOCERA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante laser couleur professionnelle
Technologie d'impression	Électrophotographique 4 couleurs (CMYK), système tandem
Vitesse d'impression (A4)	Jusqu'à 26 ppm (bac), 19 ppm (bac MF)
Vitesse recto-verso (A4)	Jusqu'à 13 ppm
Résolution	600 dpi
Temps première impression	Noir : 9 s max, Couleur : 10,5 s max
Temps de préchauffage	Sous tension : 29 s max, Veille : 20 s max
Processeur	PowerPC 464-667 MHz
Mémoire	Standard 256 Mo, max 1280 Mo (DIMM)

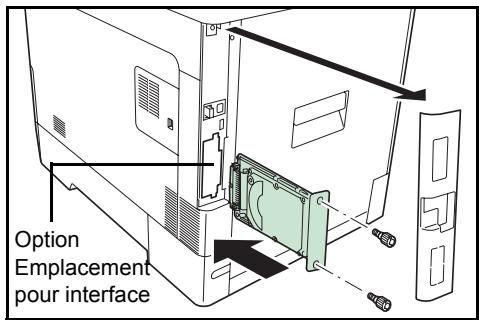

Stockage interne	Disque dur optionnel (uniquement FS-C5250DN)
Interfaces	USB 2.0 Hi-Speed, Ethernet 10/100 BASE-TX, emplacement KUIO-LV (option)
Systèmes d'exploitation supportés	Windows 2000/XP/Vista/7, Server 2003/2008, Mac OS X
Capacité papier (bac standard)	500 feuilles (80 g/m²)
Capacité bac multifonction	50 feuilles (80 g/m²)

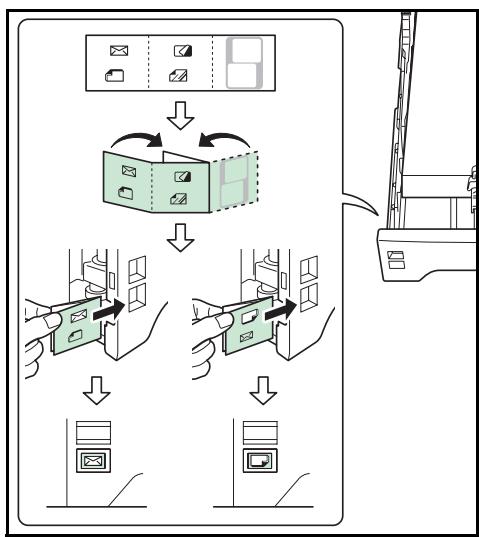

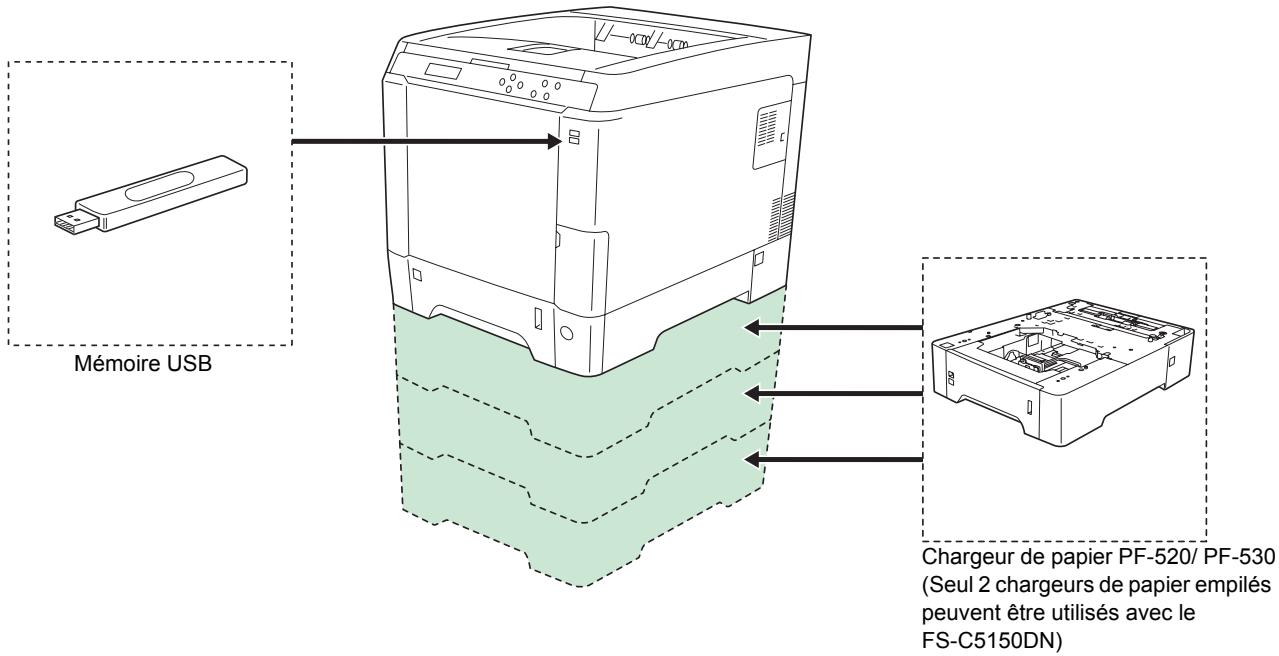

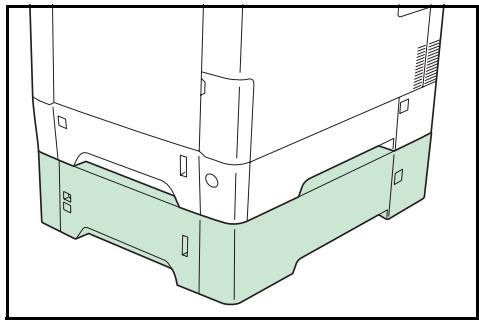

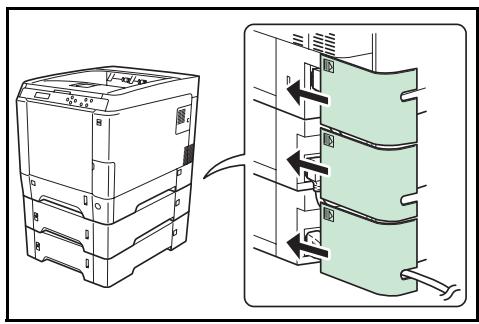

Bacs optionnels	PF-520 (500 feuilles), PF-530 (500 feuilles, supports spéciaux)
Capacité bac de sortie	250 feuilles (80 g/m²)

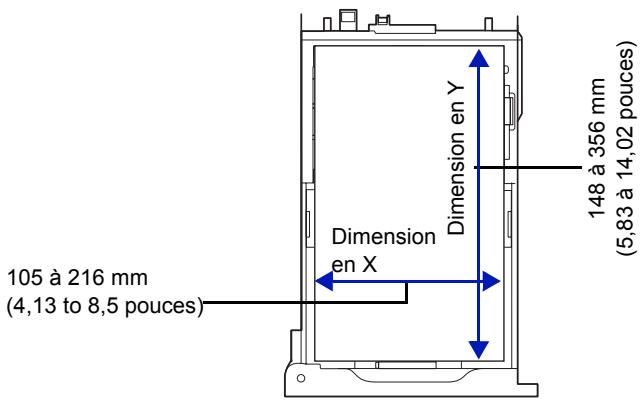

Formats de papier (bac)	A4, B5, A5, Legal, Letter, Folio, Executive, etc.

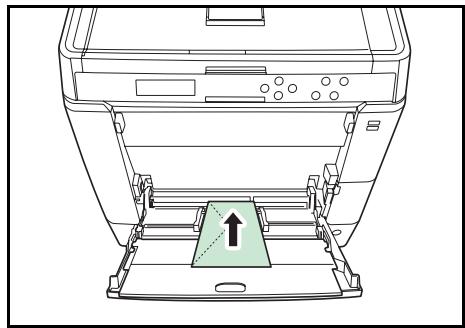

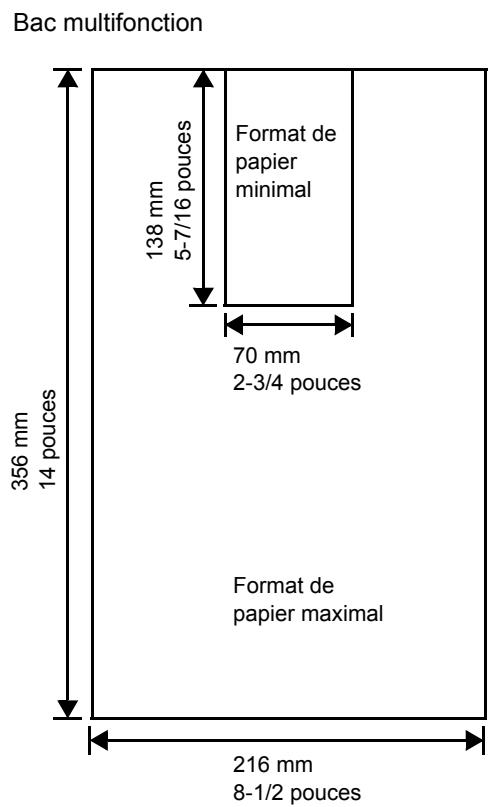

Formats de papier (bac MF)	A4, B5, A5, Legal, Letter, enveloppes, cartes postales, etc.
Grammage papier	Bac : 60-163 g/m², Bac MF : 60-220 g/m²
Impression recto-verso	Automatique intégré
Fonctions d'économie	Mode EcoPrint, veille automatique
Sécurité	IPSec, SSL/TLS, IPP over SSL, authentification administrateur, verrouillage interface
Consommation électrique (max)	1111 W (120 V) / 1169 W (220-240 V)
Bruit (impression)	61,7 dB(A)
Dimensions (L × P × H)	390 × 523 × 397 mm
Poids	Environ 31,5 kg
Volume mensuel recommandé	1 500 pages (moyenne), max 65 000 pages
Entretien	Remplacement cartouches toner (CMY+K), bac récupération toner, nettoyage unité transfert
Logiciel inclus	Pilotes KX, Command Center (gestion Web), Status Monitor

FOIRE AUX QUESTIONS - FS-C5250DN KYOCERA

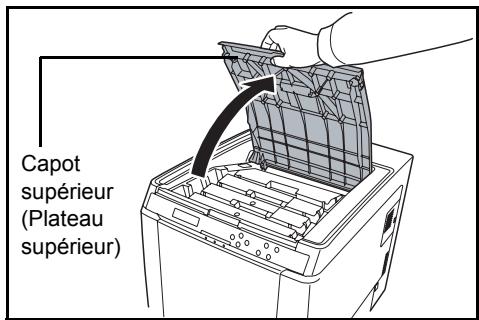

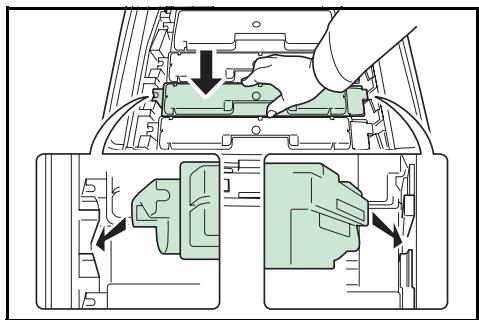

Comment remplacer une cartouche de toner ?

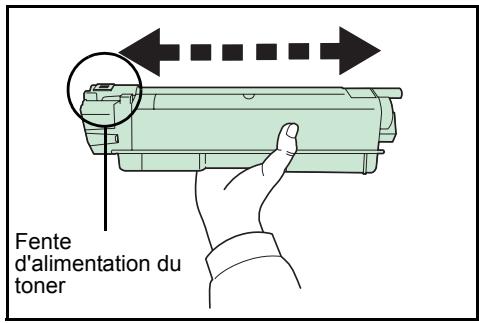

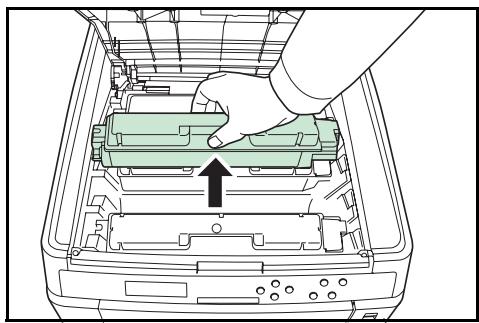

Ouvrez le capot supérieur. Retirez l'ancienne cartouche en la tirant vers vous. Déballez la nouvelle cartouche, insérez-la dans le logement correspondant (Noir, Cyan, Magenta, Jaune). Refermez le capot. L'imprimante effectue une initialisation. Utilisez des cartouches KYOCERA pour éviter tout dommage.

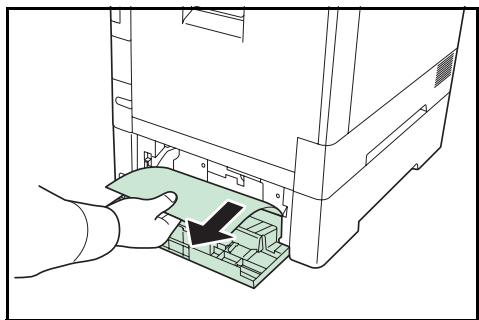

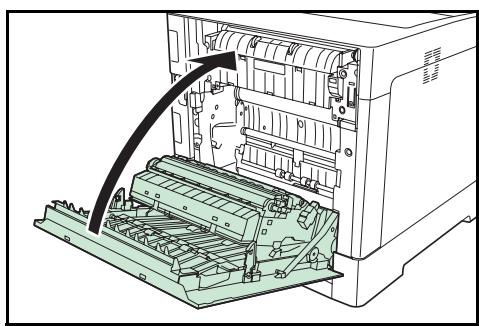

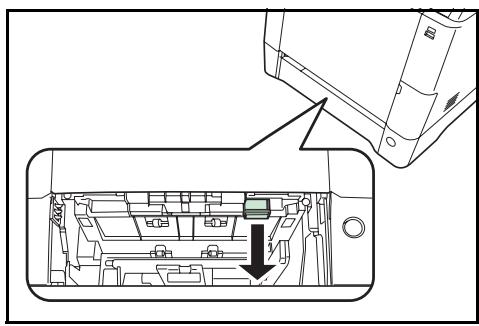

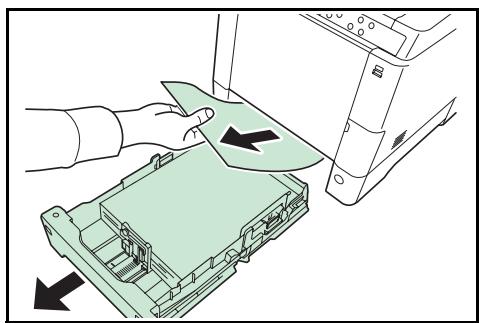

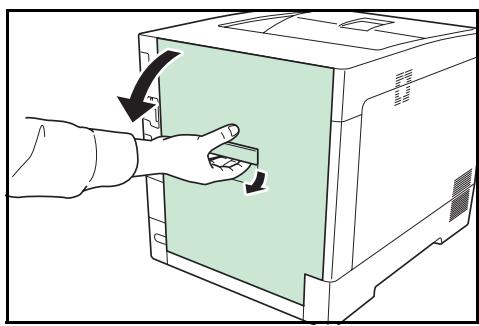

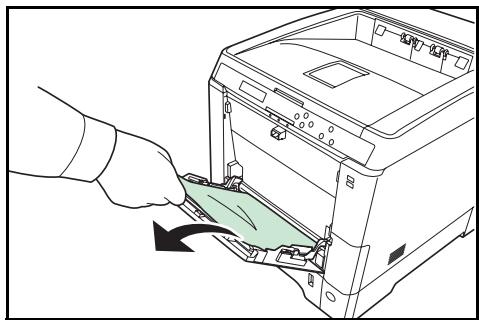

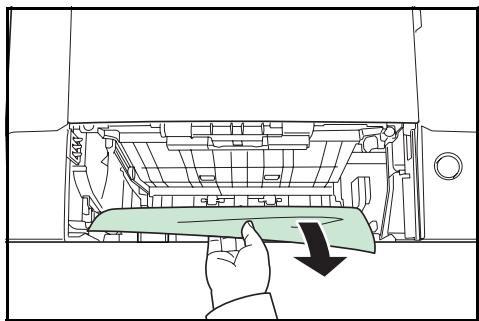

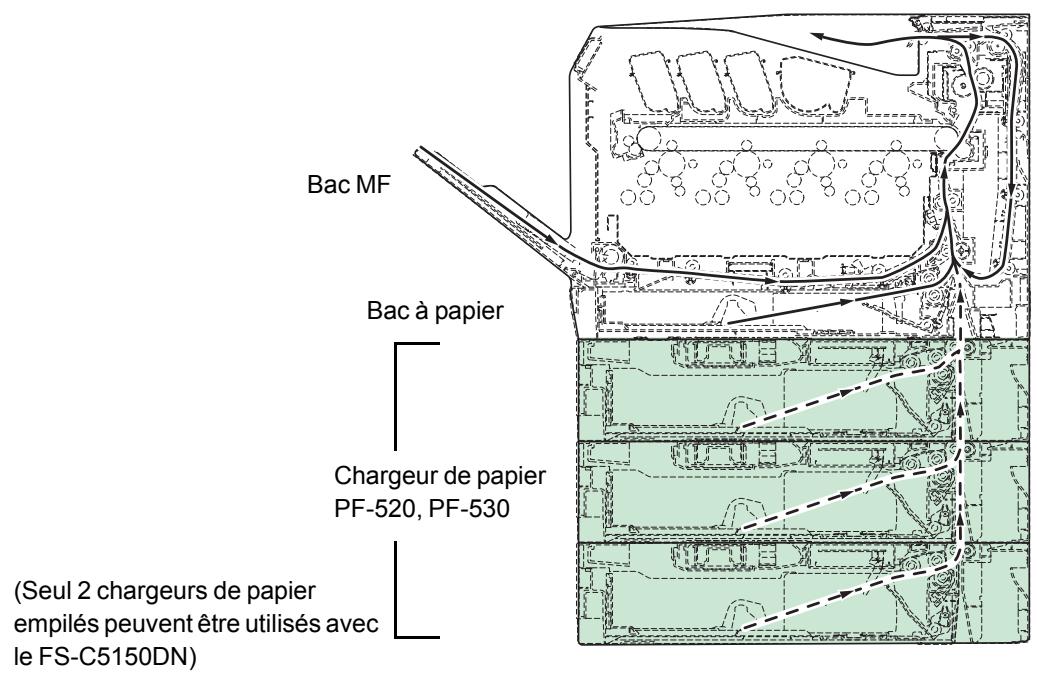

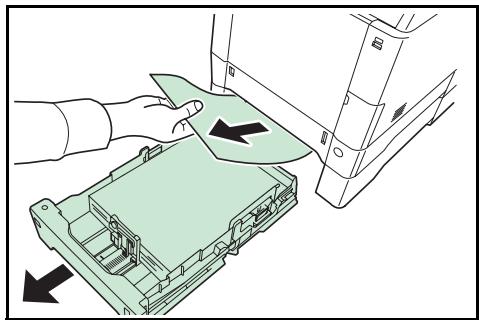

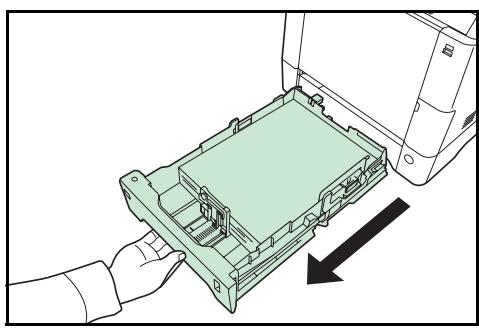

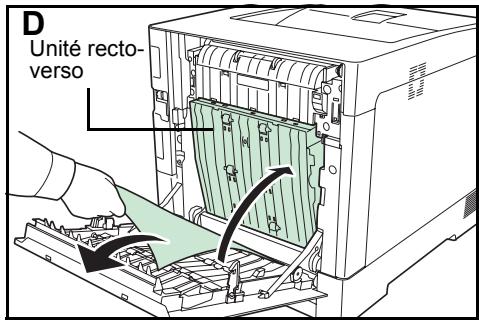

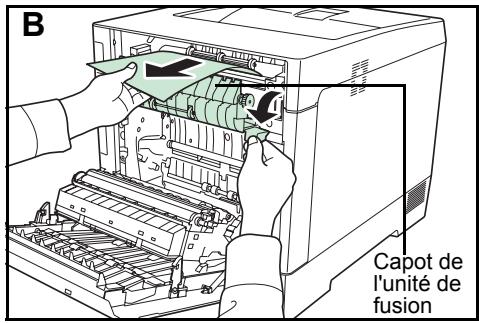

Que faire en cas de bourrage papier ?

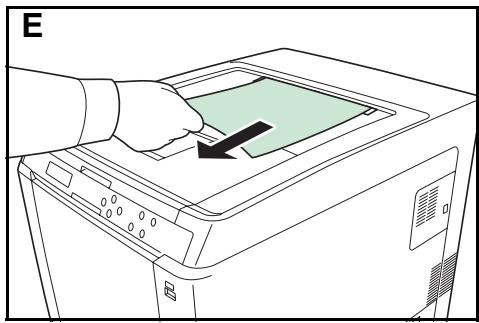

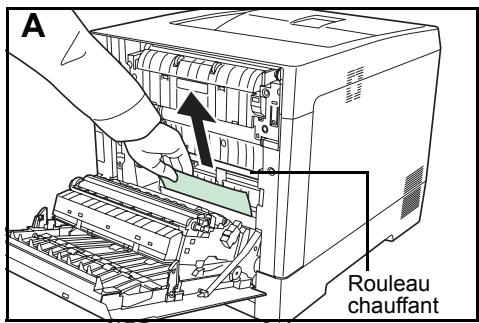

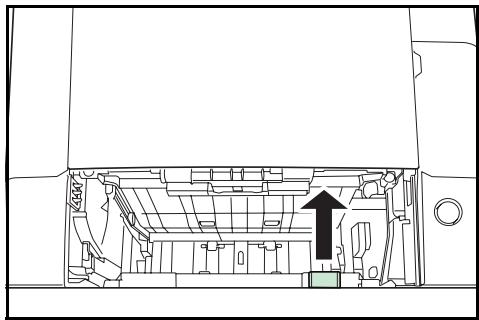

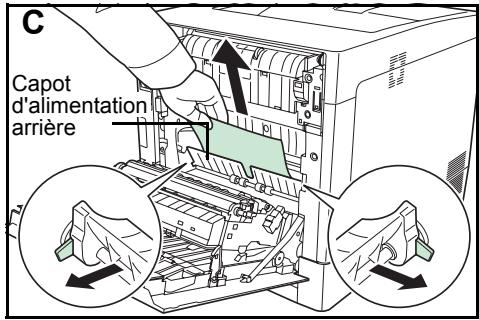

Ouvrez le capot avant, le capot arrière (capot arrêt) ou le bac selon l'emplacement indiqué sur l'écran. Retirez délicatement le papier coincé en tirant dans le sens d'alimentation. Refermez tous les capots. L'imprimante reprend automatiquement. Consultez le chapitre Dépannage de la notice.

Comment connecter l'imprimante au réseau ?

Branchez un câble Ethernet entre l'imprimante et votre réseau. Allumez l'imprimante. Accédez au menu Réseau via le panneau de commande pour configurer TCP/IP (adresse IP, DHCP, etc.). Vous pouvez aussi utiliser Command Center via un navigateur Web après avoir attribué une adresse IP.

Pourquoi mes impressions sont-elles de mauvaise qualité ?

Vérifiez le niveau de toner via le panneau (menu Compteur). Lancez un calibrage couleur depuis Ajuster/Maintenance. Si des traînées apparaissent, nettoyez l'unité de transfert du papier (voir chapitre Entretien). Utilisez un papier adapté et vérifiez les paramètres d'impression (mode EcoPrint, résolution).

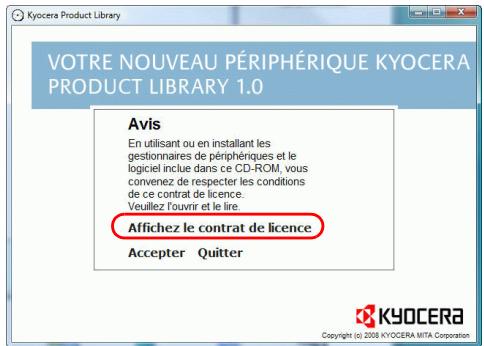

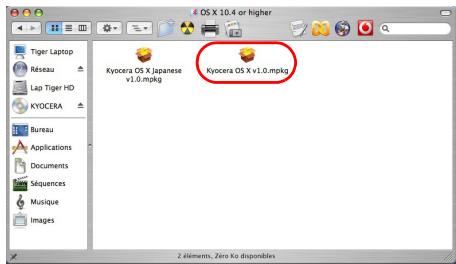

Comment installer le pilote d'impression ?

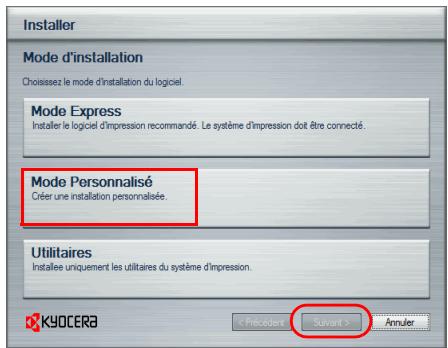

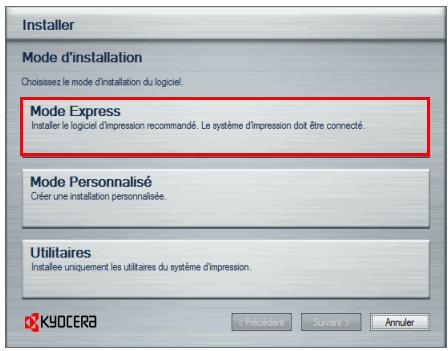

Insérez le CD-ROM fourni. Lancez Setup.exe. Choisissez 'Mode express' pour une détection automatique ou 'Mode personnalisé' pour configurer manuellement le port. Suivez les instructions. Le pilote KX est recommandé pour toutes les fonctionnalités. Redémarrez l'ordinateur si demandé.

Puis-je imprimer directement depuis une clé USB ?

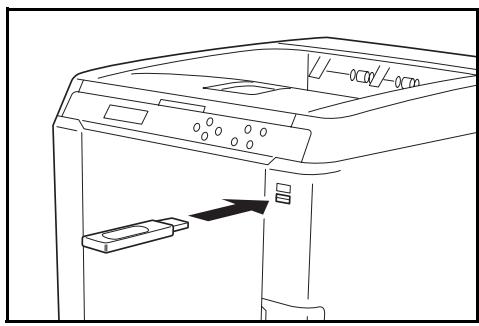

Oui. Branchez la clé USB sur le port avant de l'imprimante. Sur le panneau, allez dans Mémoire USB. Sélectionnez le fichier (PDF, TIFF, JPEG, XPS) et choisissez le nombre de copies. Appuyez sur OK pour imprimer. Les noms de fichiers longs (>12 caractères) peuvent être tronqués à l'écran.

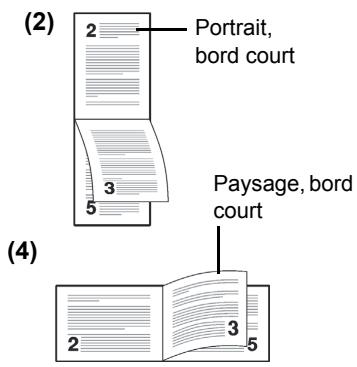

Comment effectuer une impression recto-verso ?

Assurez-vous que l'imprimante est en mode recto-verso (menu Paramètres impr. > Mode R/V). Dans le pilote d'impression, sélectionnez l'option 'Impression recto-verso' ou 'Duplex'. Utilisez du papier standard (60-163 g/m²) pour un fonctionnement optimal.

Que signifie le message 'Attendre SVP' ?

Ce message s'affiche lors du préchauffage, du calibrage automatique des couleurs, du refroidissement ou du chargement de papier spécial (couché). Attendez quelques minutes. Si le message persiste, vérifiez qu'il n'y a pas d'erreur (voyant Attention allumé) et consultez la section Dépannage.

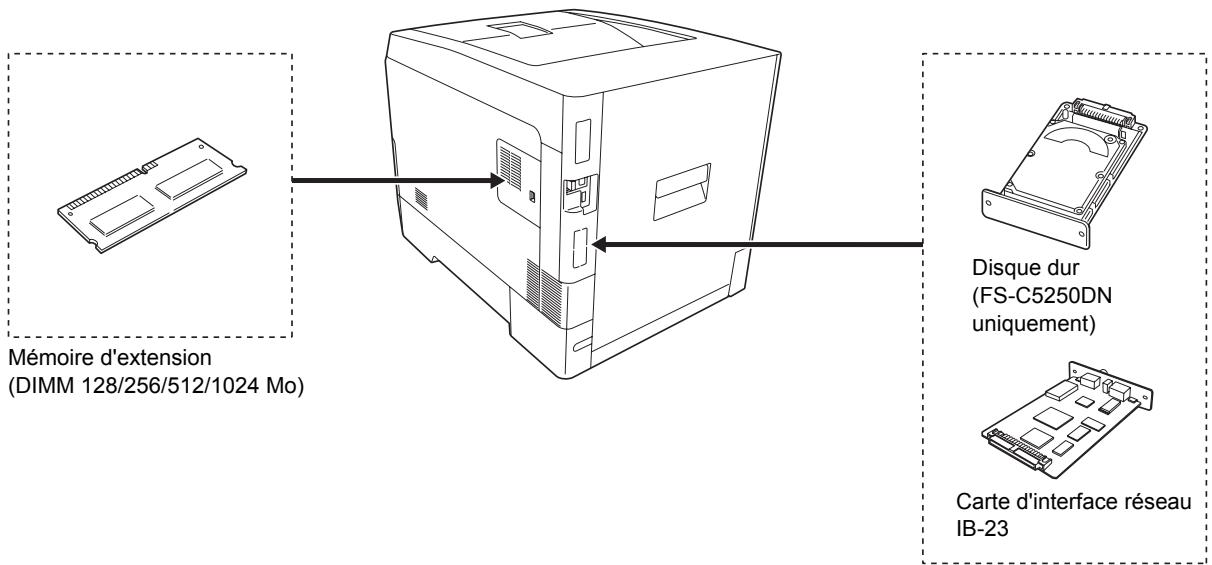

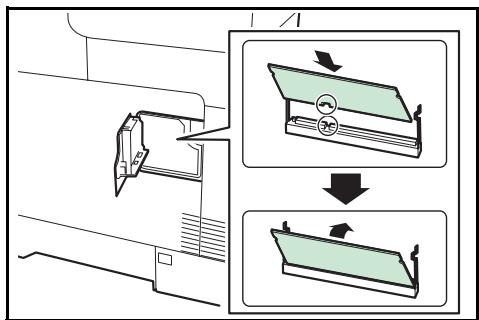

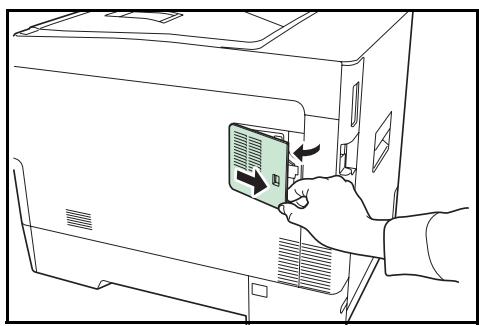

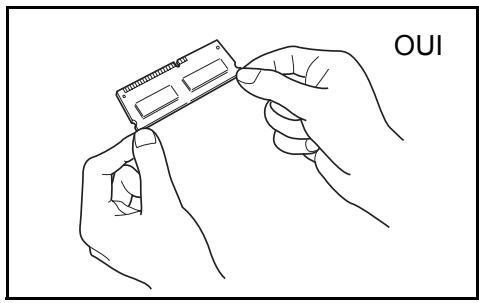

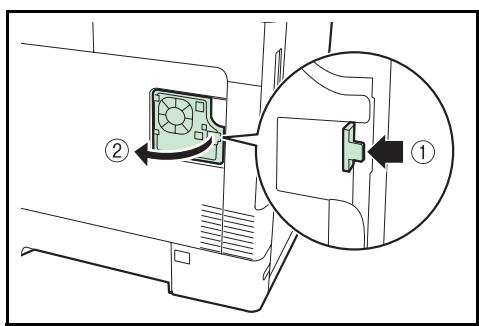

Comment augmenter la mémoire de l'imprimante ?

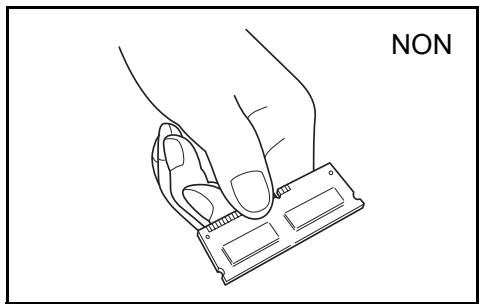

L'imprimante dispose d'un emplacement pour module mémoire DIMM (option, max 1280 Mo). Éteignez l'imprimante, retirez le capot arrière, insérez le module dans le connecteur prévu. Consultez la section Modules d'extension mémoire de l'annexe pour les types compatibles.

Où trouver le manuel d'utilisation complet ?

Le manuel complet est disponible sur notice-facile.com en téléchargement gratuit au format PDF. Il contient 207 pages avec des instructions détaillées, des schémas et des procédures de dépannage. Vous pouvez également poser des questions sur la page produit.

MODE D'EMPLOI FS-C5250DN KYOCERA

Ce manuel d'utilisation est prévu pour vous aider à utiliser la machine correctement, effectuer l'entretien de routine et effectuer le dépannage simple si nécessaire, de sorte que vous puissiez toujours utiliser la machine dans de bonnes conditions.

Veuillez lire ce manuel d'utilisation avant de commencer à utiliser la machine et conservez-le à proximité de la machine pour toute consultation ultérieure.

Nous recommandons d'utiliser les fournitures de notre marque. Nous ne sommes pas responsables des dommages causés par l'utilisation de fournitures de tiers dans cette machine.

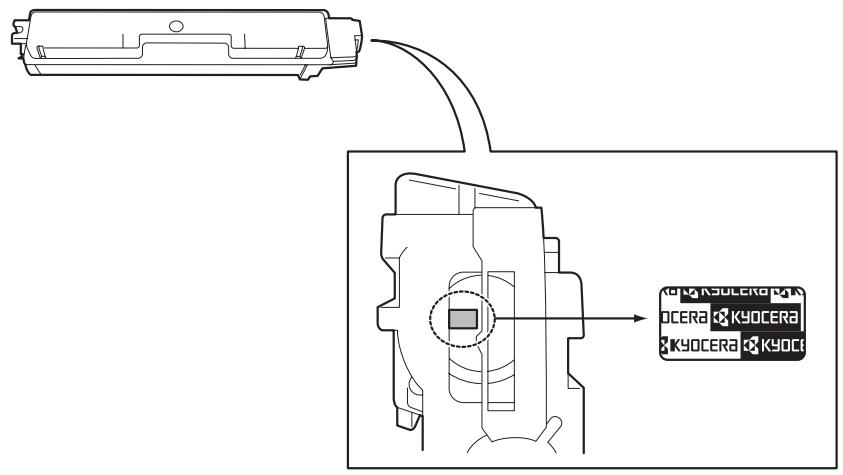

L'étiquette indiquée sur la figure assure que les fournitures portent notre marque.

Table des matières

Plan menu.. 3

Informations légales et de sécurité VII

1 Éléments de l'appareil

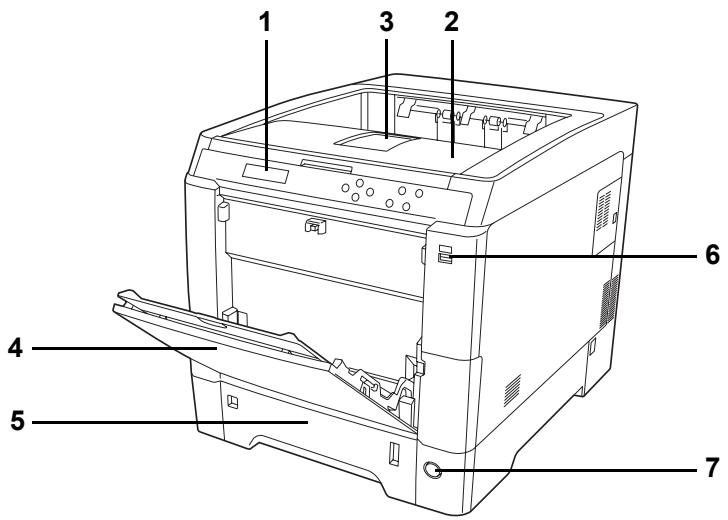

Éléments présents sur la face avant de l'imprimante 1-2

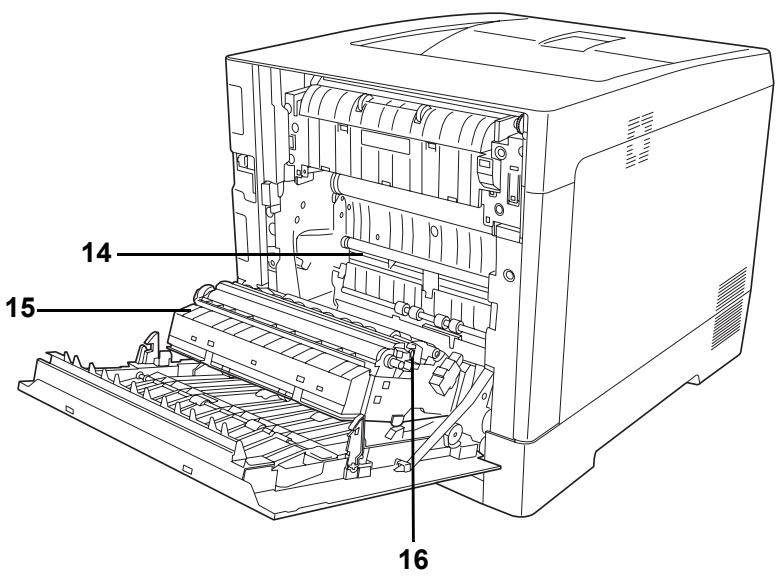

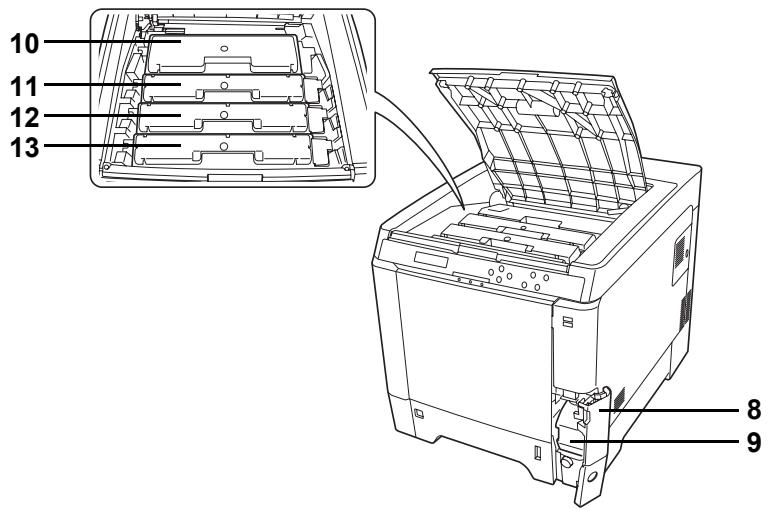

Éléments internes 1-2

Éléments présents sur la face arrière de l'imprimante 1-3

Panneau de commande 1-4

2 Opérations d'impression

Modification des paramètres de l'interface réseau 2-2

Impression d'une page de configuration 2-3

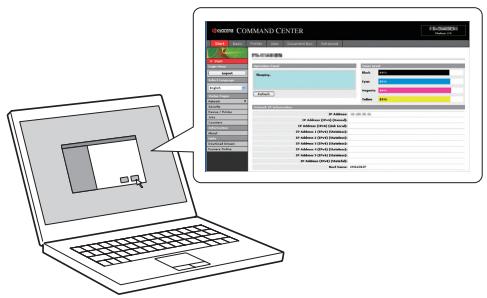

COMMAND CENTER 2-3

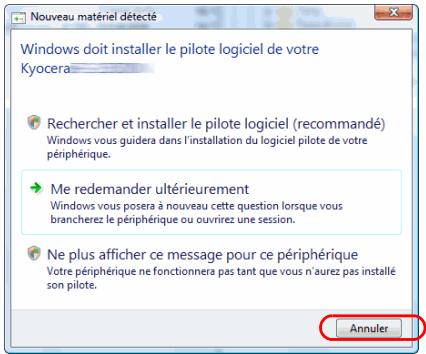

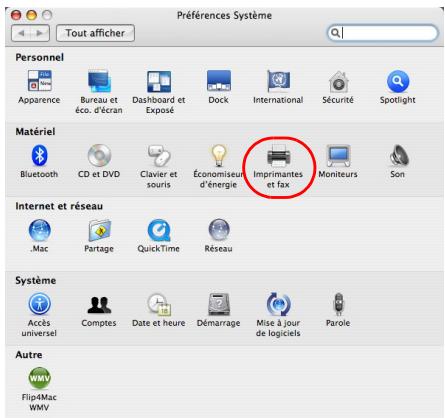

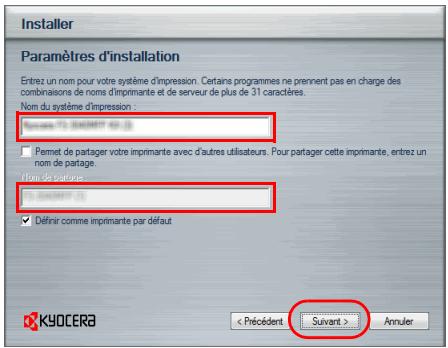

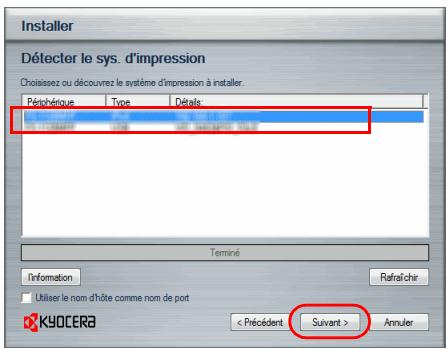

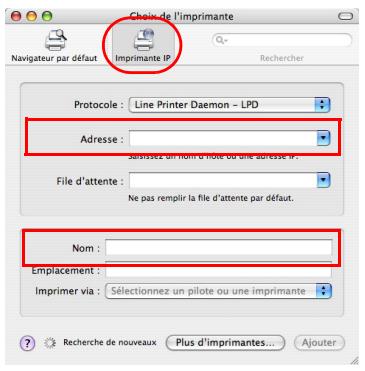

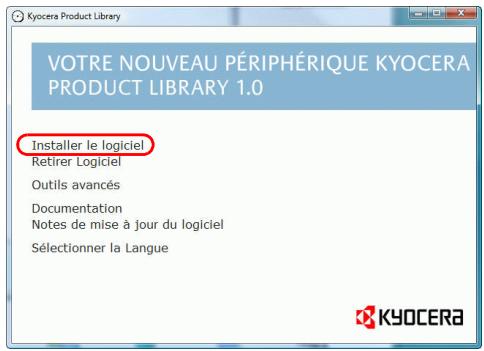

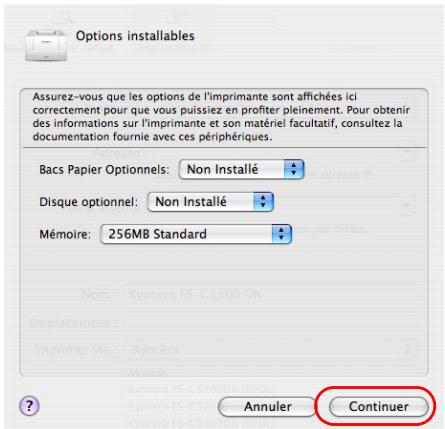

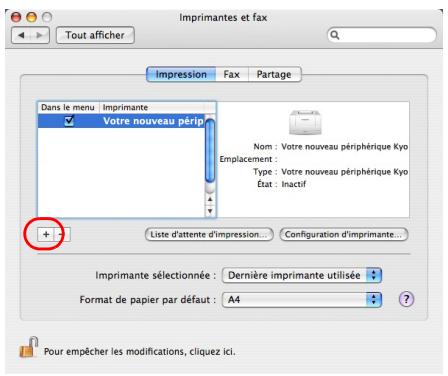

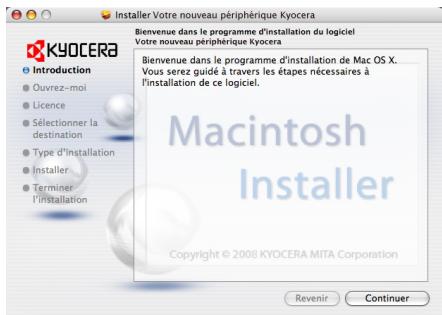

Installation du pilote de l'imprimante 2-4

Impression à partir d'un logiciel d'application 2-10

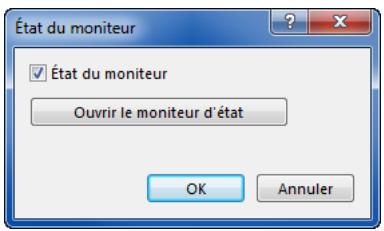

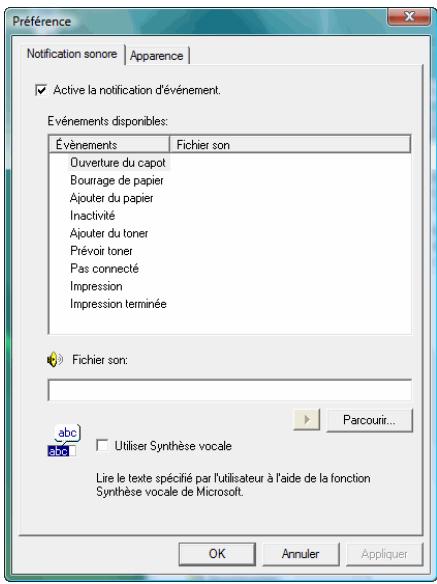

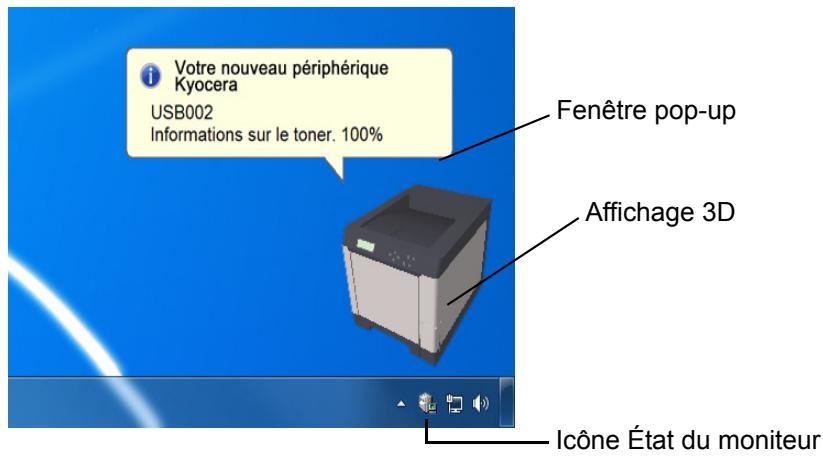

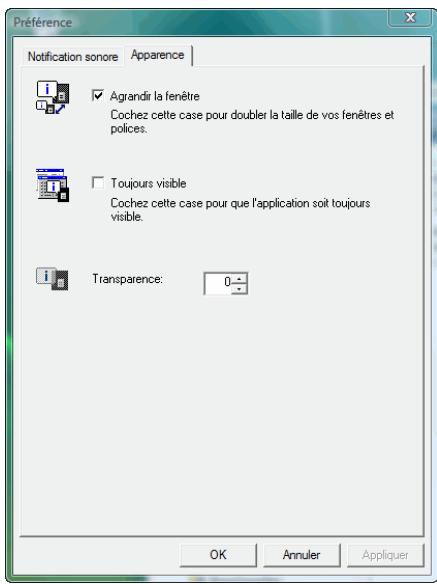

État du moniteur 2-11

Désinstallation du logiciel (ordinateur avec Windows) 2-15

3 Gestion du papier

Recommandations générales 3-2

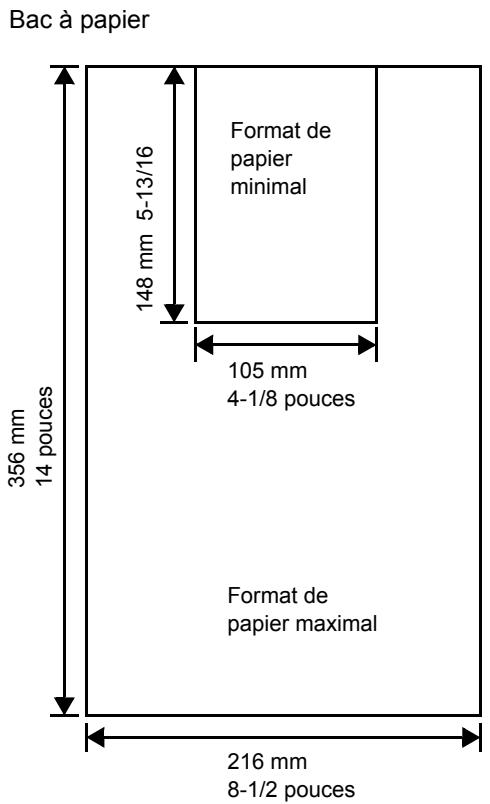

Sélection du papier approprié 3-4

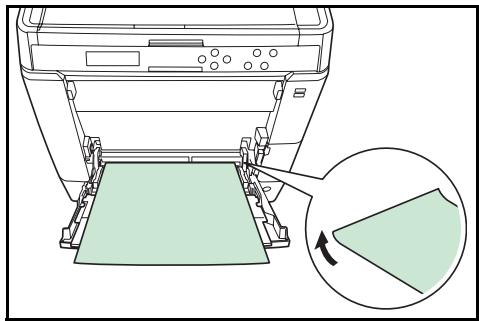

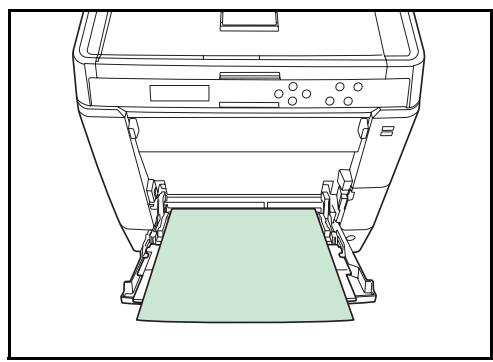

Papier spécial 3-8

Type de papier 3-14

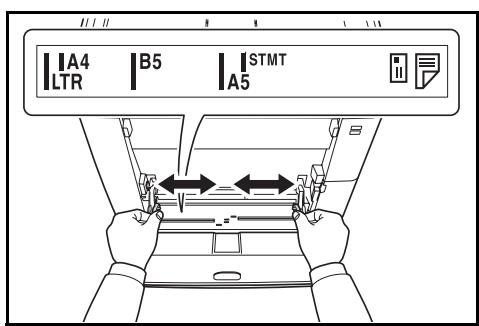

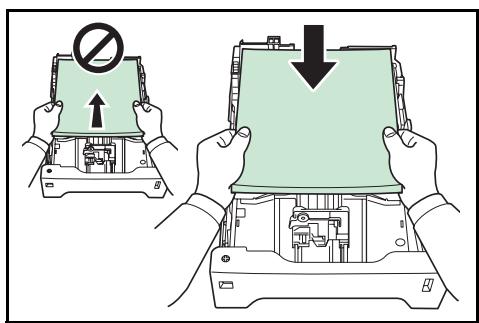

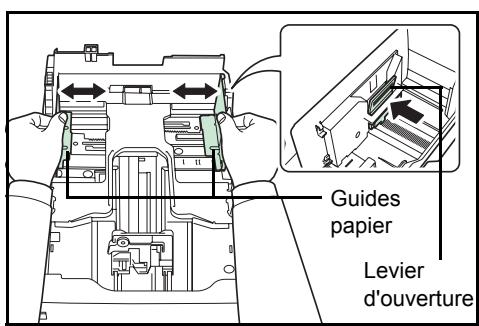

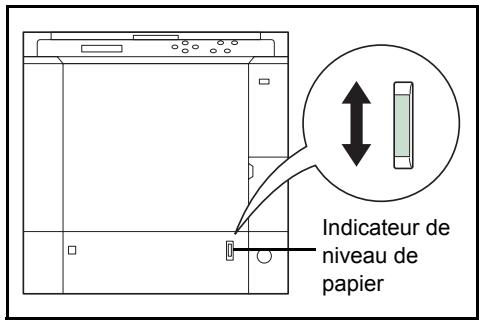

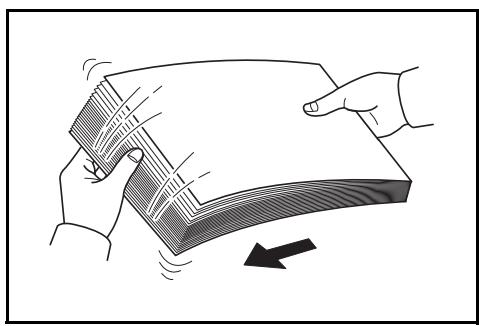

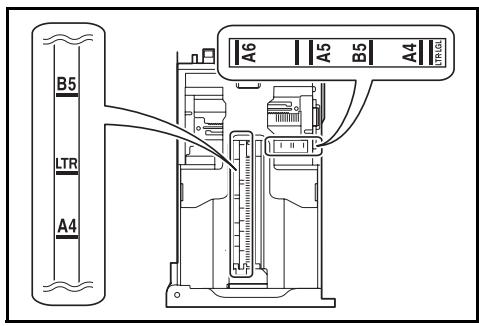

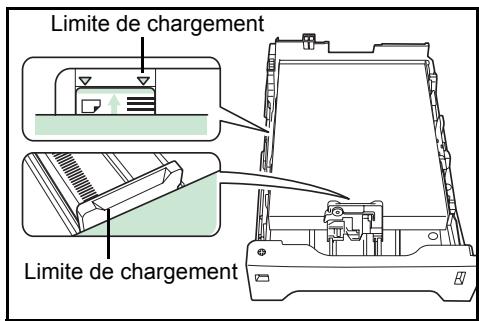

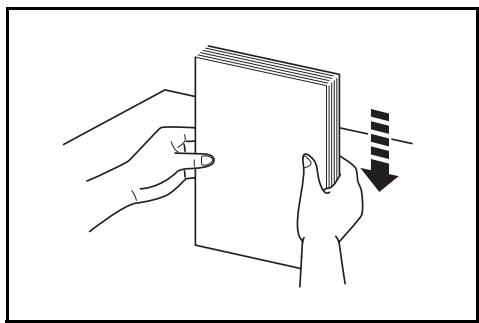

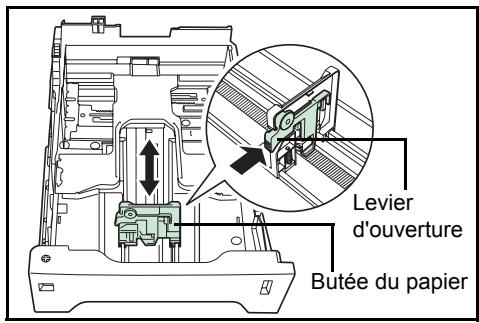

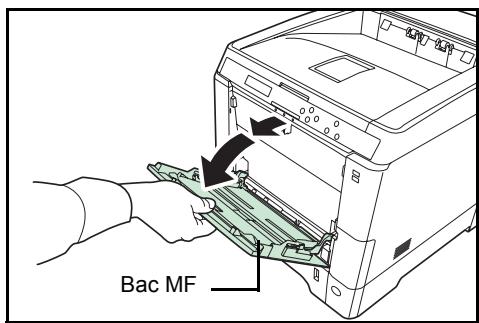

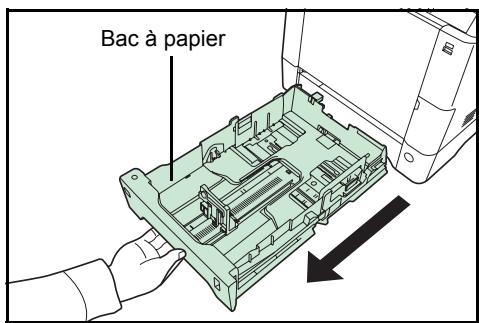

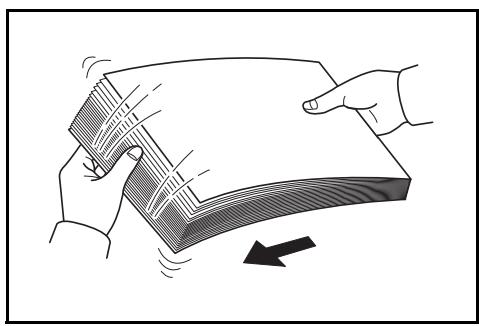

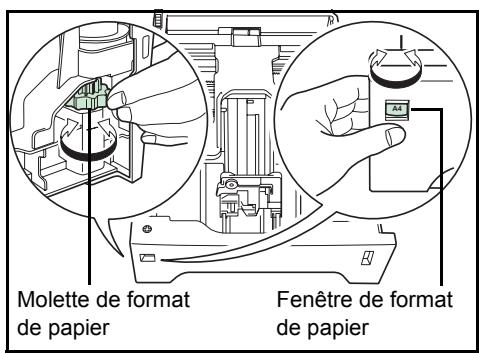

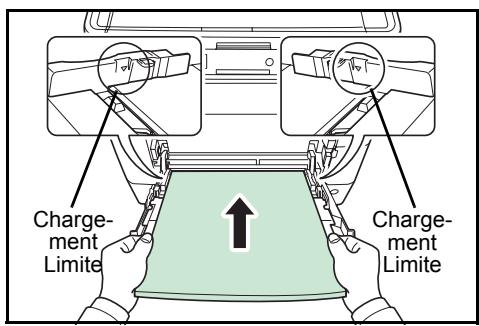

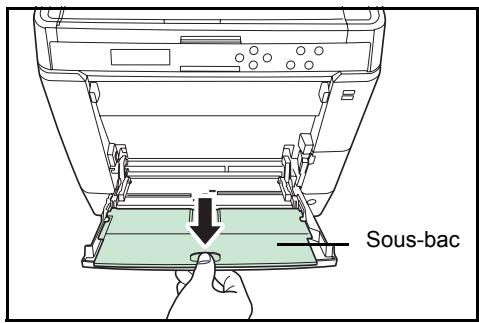

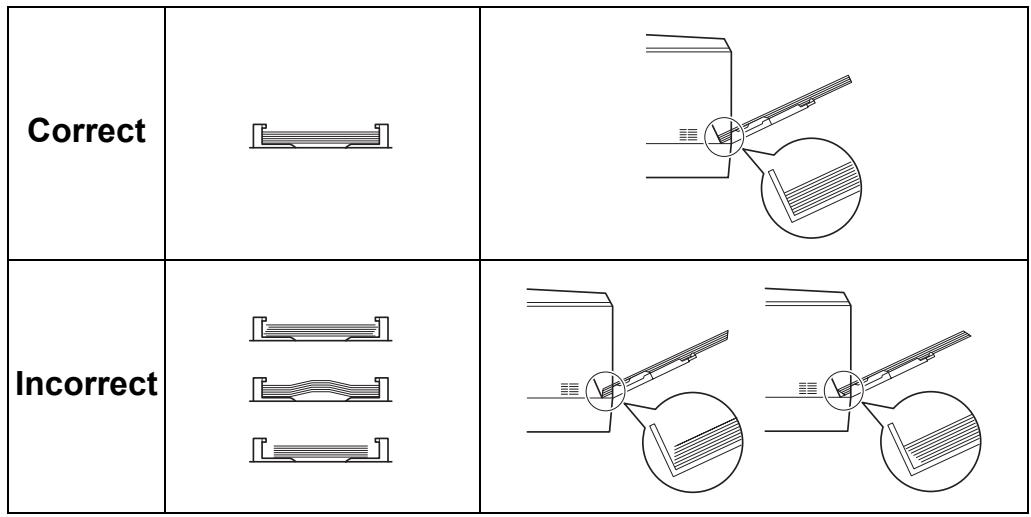

Chargement du papier 3-15

4 Utilisation du panneau de commande

Informations générales 4-2

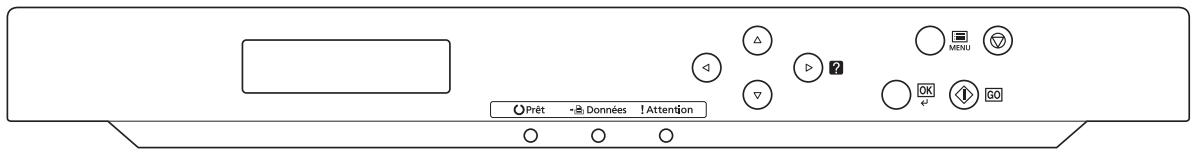

Description du panneau de commande 4-3

Touches 4-6

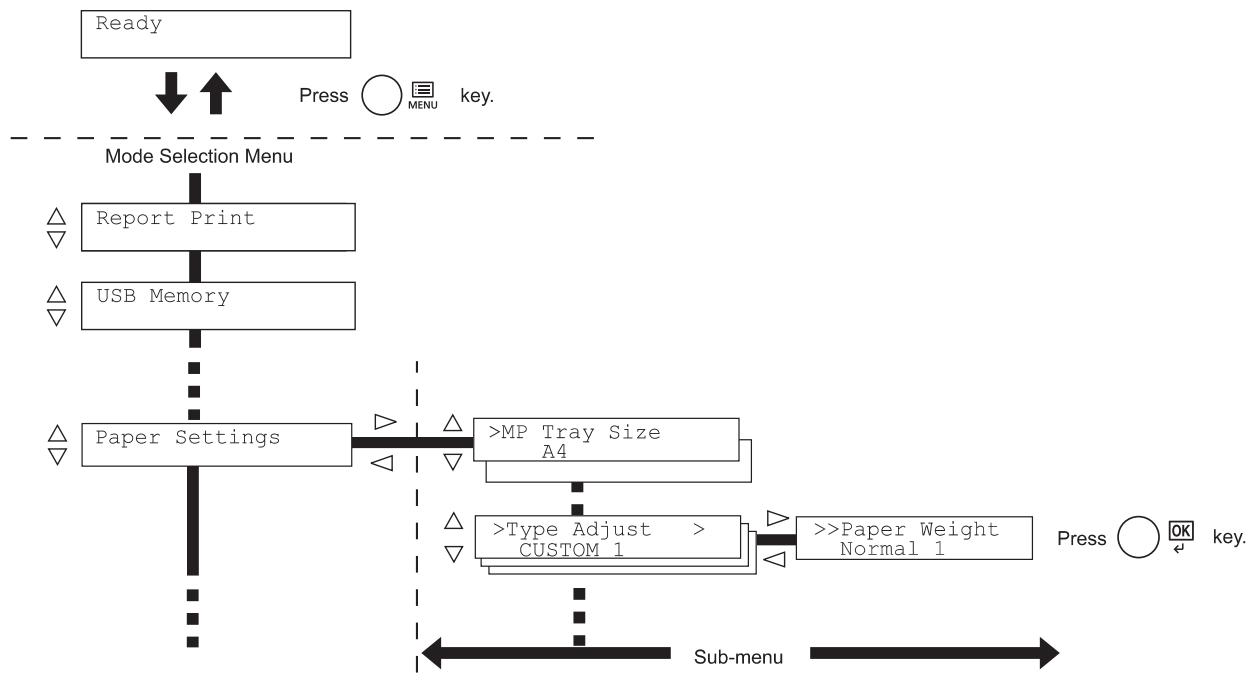

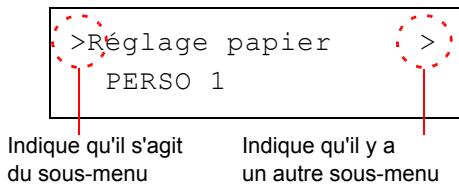

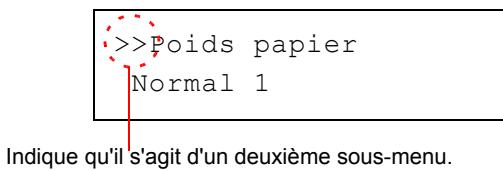

Utilisation du système de sélection de menus 4-8

Réglage d'un menu de sélection de mode 4-10

Imprimer Rapport 4-11

Mémoire USB (sélection mémoire USB) 4-17

Boîte personnalisée (Utilisation d'une Boîte personnalisée) 4-21

Boîte travail 4-26

Compteur (Affichage de la valeur du compteur) 4-33

Paramètres papier 4-34

Paramètres impr. 4-42

Réseau (Paramètres réseau) 4-51

Périphérique commun (Sélection/Réglage des périphériques communs) 4-57

Sécurité 4-68

Comptabilité des travaux (Sélection/réglage de la comptabilité des travaux) 4-77

Administrateur (Paramètres administrateur) 4-84

Ajuster/Maintenance (Sélection/paramètre Ajuster/Maintenance) 4-87

Fonctions en option 4-97

5 Entretien

Informations générales 5-2

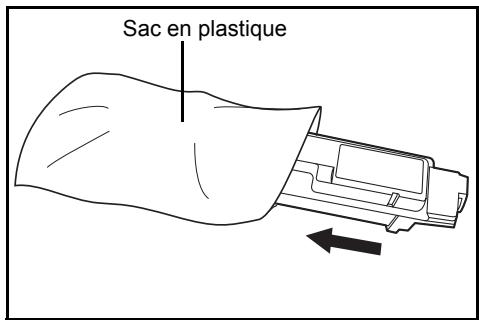

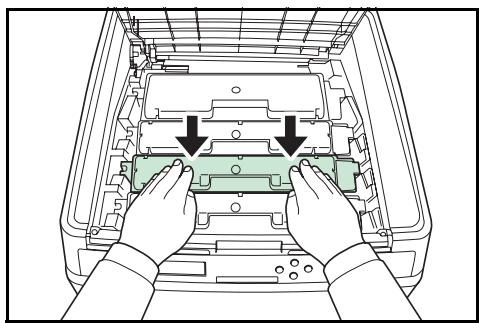

Remplacement de la cartouche de toner 5-2

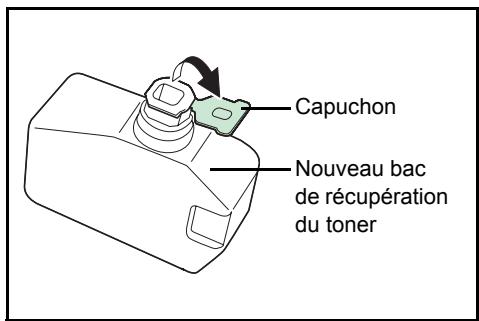

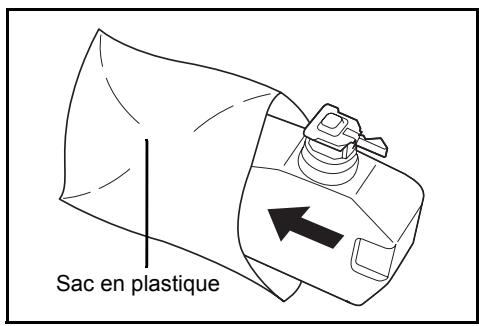

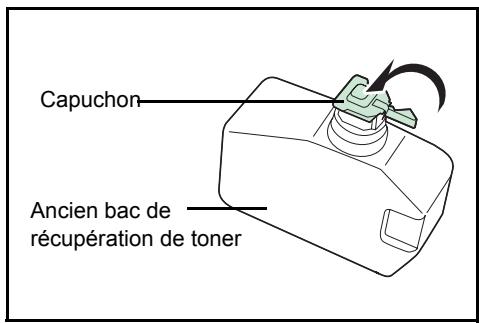

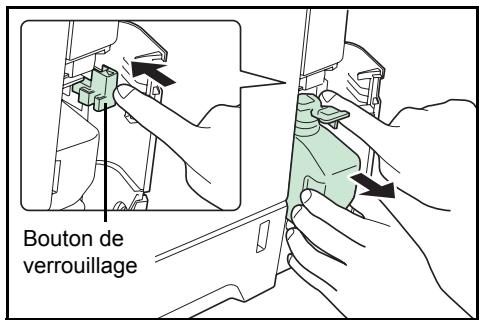

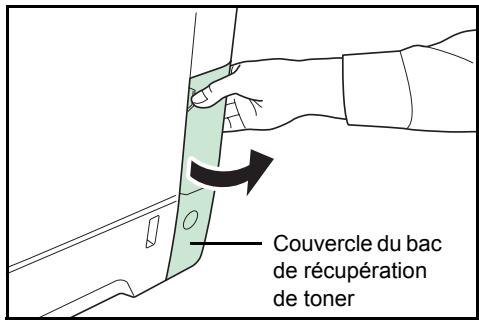

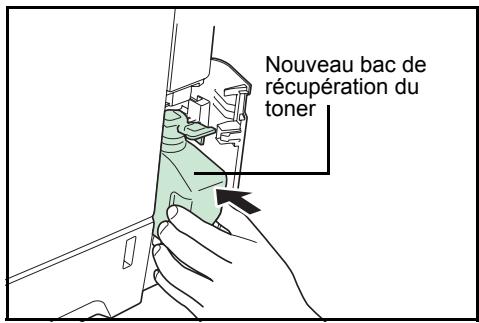

Remplacement du bac de récapitulation de toner 5-6

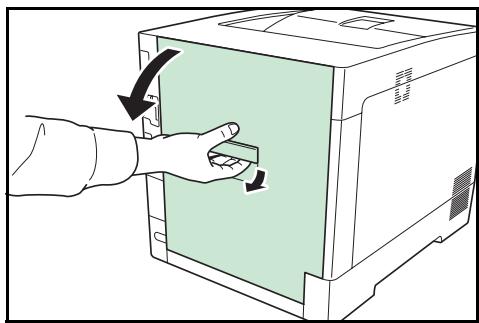

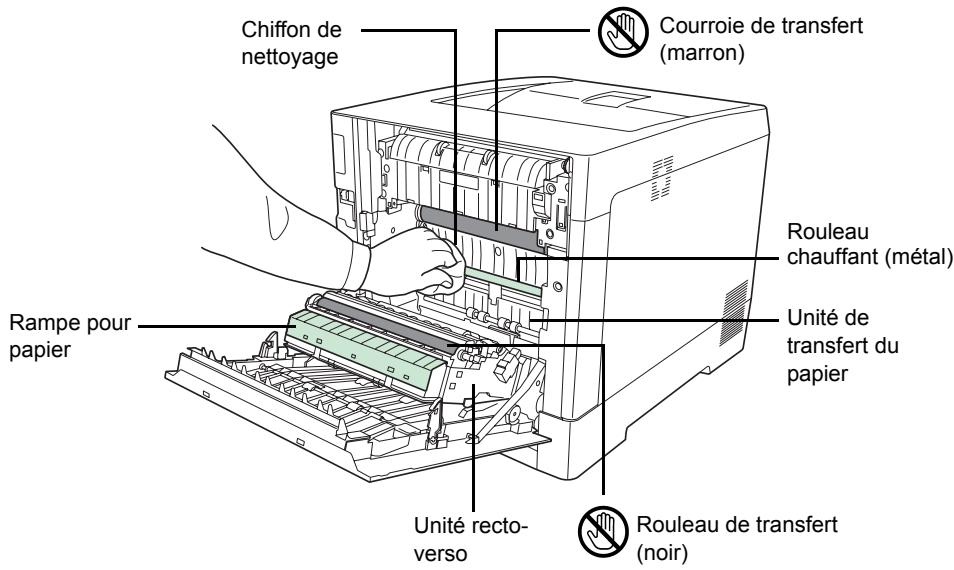

Nettoyage de l'imprimante 5-8

6 Dépannage

Recommandations générales 6-2 Problèmes de qualité d'impression 6-3 Messages d'erreur 6-7 Élimination des bourrages papier 6-13

Annexe

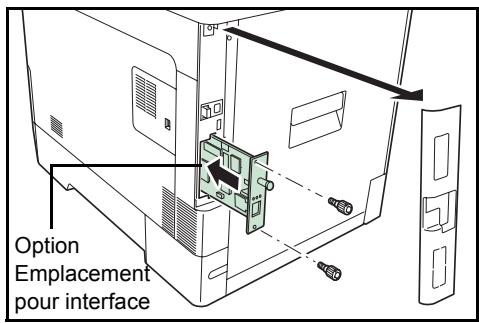

Interface A-2 Interface USB A-2 Interface réseau A-3 A propos des options A-5 Modules d'extension mémoire A-6 Description générale des options A-9 Spécifications A-13

Glossaire Glossaire-1

Index Index-1

Imprimer rapport (page 4-11)	Imprimer Structure Menus (page 4-11)

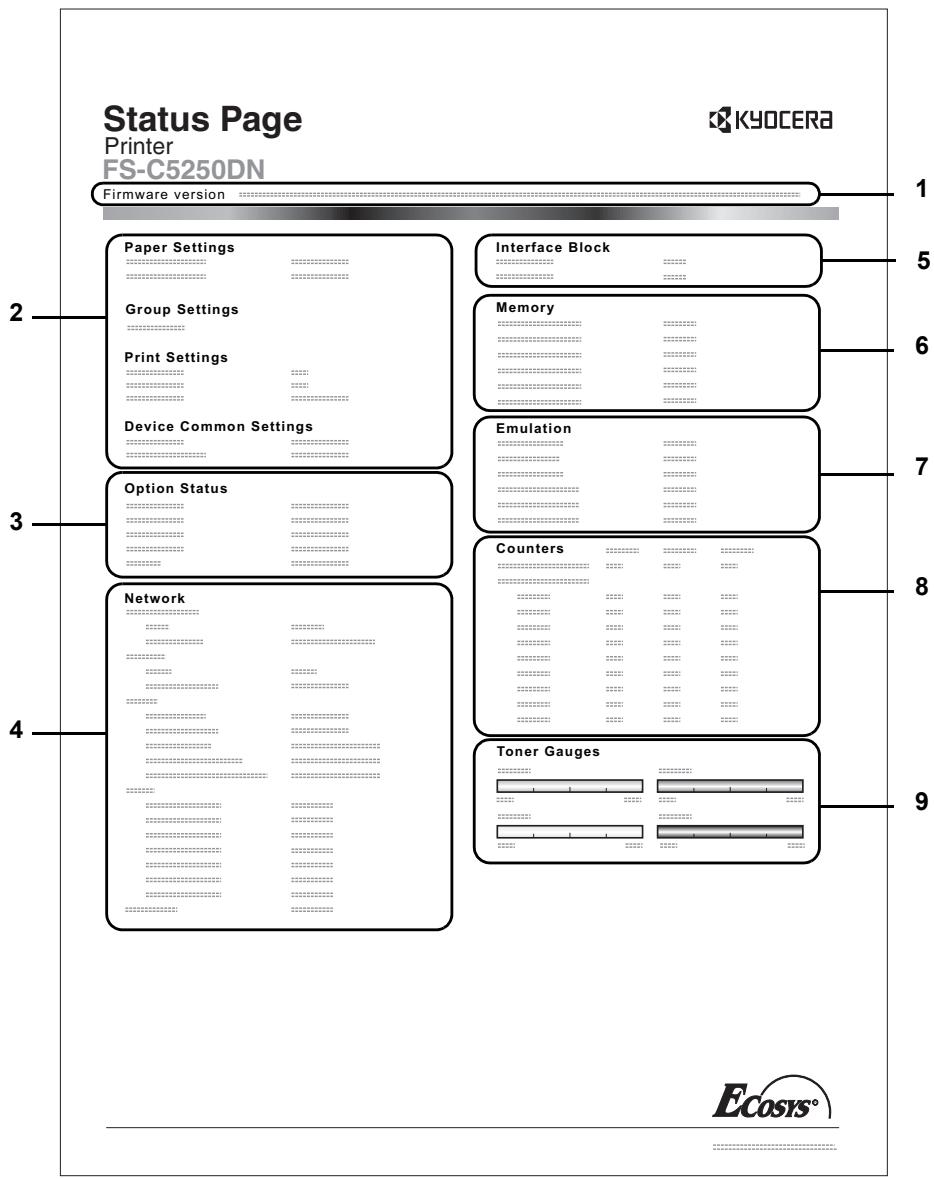

	Impression Page configuration (page 4-13)
	Imprimer liste polices (page 4-16)
	Imprimer liste fichiers HDD (page 4-16)
	Imprimerliste Disque RAM (page 4-16)
Mémoire USB (page 4-17)	Imprimer fichier (page 4-17)
	Nb copies (page 4-19)
	Alimentation (page 4-19)
	Supprimer périph. (page 4-19)
	Imprimer liste des fichiers (page 4-19)
Boîte personnalisée (page 4-21)	Sélection boîte (page 4-21)	Imprimer tous les fichiers (page 4-22)
		(sélection des données) (page 4-23)
		Supprimer tous les fichiers (page 4-24)
		Imprimer liste des fichiers (page 4-24)
	Imprimer liste boîte (page 4-25)
Boîte travail (page 4-26)	Copie rapide (page 4-27)
	Privé/Stocké (page 4-30)
	Boîte travail Configuration (page 4-31)	Copie rapide (page 4-31)
		Supprimer (page 4-32)
Compteur (page 4-33)	Pages imprimées (page 4-33)
	Couleur (page 4-33)
	Monochrome (page 4-33)
Paramètres papier (page 4-34)	Format Bac MF (page 4-34)
	Type Bac MF (page 4-35)

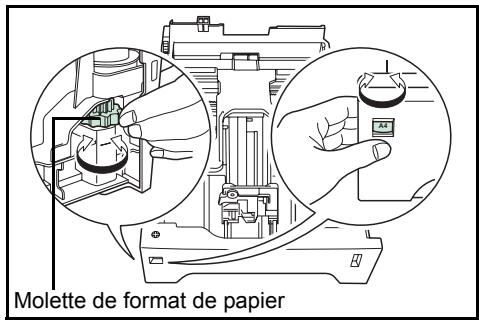

	Format Bac 1 (page 4-36)
	Format Bac 2 (page 4-36)
	Format Bac 3 (page 4-36)
	Format Bac 4 (page 4-36)
	Type Bac 1 (page 4-39)
	Type Bac 2 (page 4-39)
	Type Bac 3 (page 4-39)
	Type Bac 4 (page 4-39)
	Réglage papier (page 4-39)	Poids papier (page 4-40)
		Impression R/V (page 4-41)
	Annulation Réglage papier (page 4-41)

Paramètres impr. (page 4-42)	Alimentation (page 4-42)
	Mod assim papier (page 4-43)
	Mode R/V (page 4-43)
	Priorité A4/LT (page 4-45)
	Emulation (page 4-45)
		Rapport erreur (page 4-45)
	Mode couleurs (page 4-47)
	Qualité impression (page 4-47)	Brilliance (page 4-47)
		Mode EcoPrint (page 4-48)
	Configuration page (page 4-48)	Copies (page 4-48)
		Orientation (page 4-49)
		Mode 80 carac. (page 4-49)
		XPS ajust.page (page 4-50)
		Format TIFF/JPEG (page 4-50)
Réseau (page 4-51)	TCP/IP (page 4-51)
		DHCP (page 4-52)
		Auto-IP (page 4-52)
		Adresse IP (page 4-53)
		Masque ss-rés. (page 4-53)
		Passerelle (page 4-54)
		Bonjour (page 4-54)
	TCP/IP (IPv6) (page 4-55)
		RA (Stateless) (page 4-55)
		DHCPv6 (page 4-56)
Périphrérique commun (page 4-57)	Langue du message (page 4-57)
	Définition date (page 4-57)	Date(AAAA/MM/JJ) (page 4-58)
		Heure(Heure:min:s.) (page 4-58)
		Format de date (page 4-58)
	Alarme (page 4-59)	Confirmation de clé (page 4-59)
		Fin de tâche (page 4-59)
		Prêt (page 4-60)
		Erreur (page 4-60)
	Mode Disque RAM (page 4-60)
			Dim. Disque RAM (page 4-61)
	Disque dur (page 4-62)	Formatage (page 4-62)
	Gestion erreur (page 4-62)	Recto verso (page 4-63)
		Erreur papier (page 4-63)
		Bac MF vide (page 4-64)
	Temporisateur (page 4-64)	Saut de page attente (page 4-64)
		Mise en vue (page 4-65)
		Correction Erreur auto (page 4-65)
		Temp. correction erreur (page 4-66)
		Initialisation auto pannel (page 4-66)
		Init pannel temporisation (page 4-67)
Sécurité (page 4-68)	Blocage de l'interface (page 4-69)	Hôte USB (page 4-69)
		Périphrérique USB (page 4-69)
		Option I/F (page 4-70)
	NetWare (page 4-70)
			Type de trame (page 4-71)
	AppleTalk (page 4-71)
	IPP (page 4-72)
	Serveur SSL (page 4-72)
			DES (page 4-73)
			3DES (page 4-73)
			AES (page 4-73)
			IPP over SSL (page 4-74)
			HTTPS (page 4-74)
	IPSec (page 4-74)
	Niveau de sécurité (page 4-75)
	Thin Print (page 4-75)
			ThinPrint over SSL (page 4-75)

Compta. travaux (page 4-77)	Compta. travaux (page 4-78)
	Sélection Compte (page 4-80)	Compteur (page 4-80)
		Compteur couleur (page 4-80)
		Restriction (page 4-81)
		Restriction couleur (page 4-81)
		Sortie max (page 4-81)
		Nombre couleur max (page 4-82)
		Réinitialiser compt (page 4-82)
	Ajout. compteur (page 4-82)
	Suppr. compte (page 4-83)
	Imprimer liste gestion travaux (page 4-83)
Administrateur (page 4-84)	Changer ID (page 4-85)
	Modifier mot passée (page 4-85)
Ajuster/ Maintenance (page 4-87)	Calibrage couleur (page 4-87)

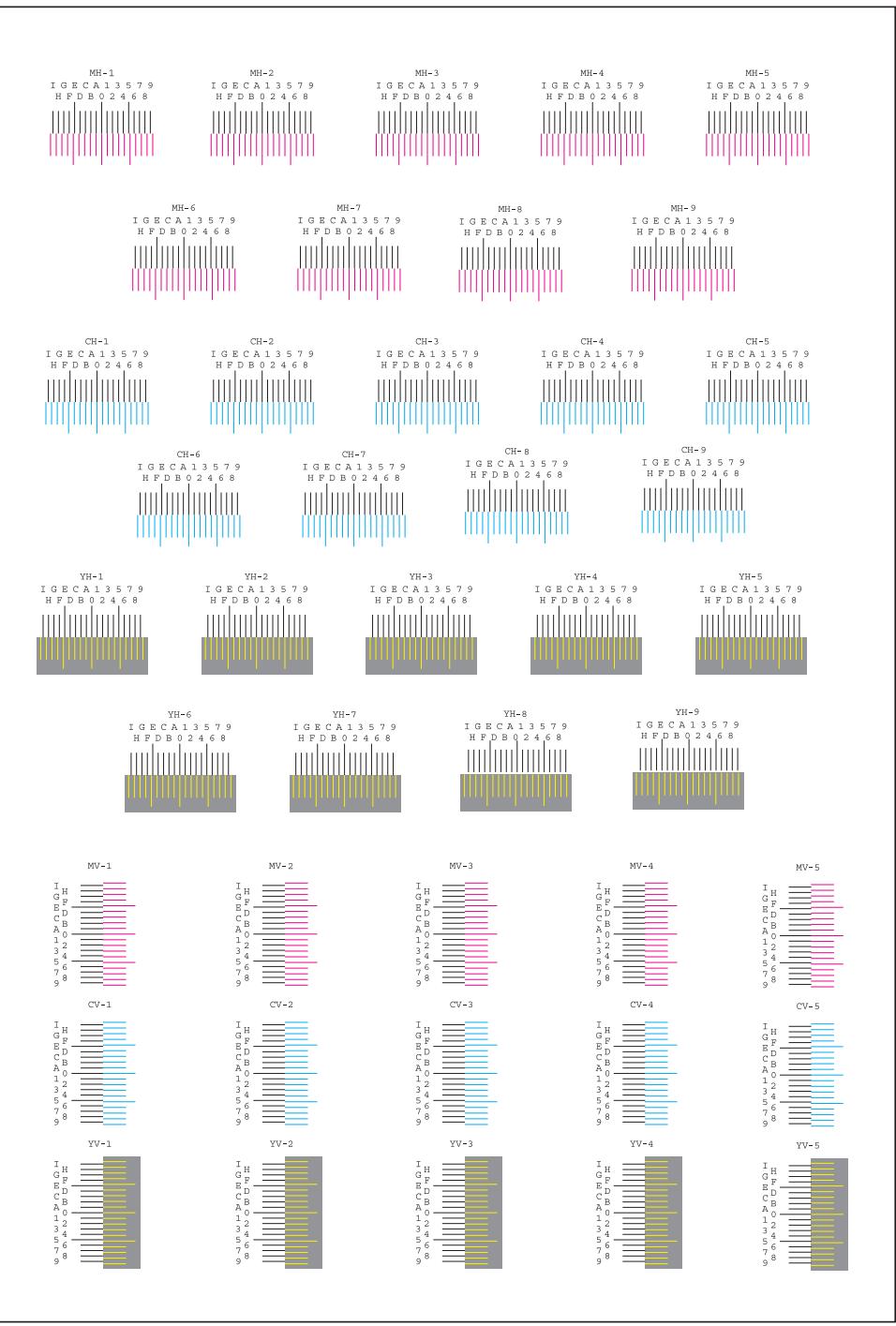

	Enregistrement normal (page 4-87)	Imprimer mire d'enregistrement (page 4-88)
		Régler magenta (page 4-89)
		Régler cyan (page 4-90)
		Régler jaune (page 4-90)
	Détails de l'enregistrement (page 4-90)	Imprimer mire d'enregistrement (page 4-91)

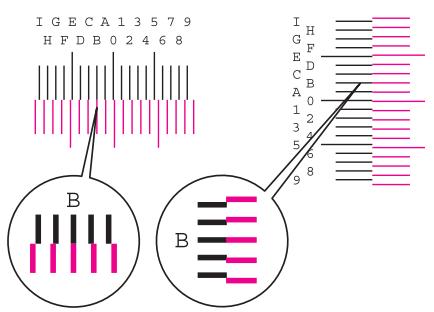

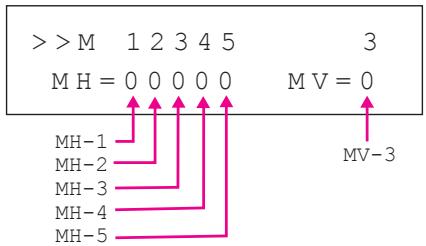

		M 12345 3 (Régler magenta) (page 4-92)
		C 12345 3 (Régler cyan) (page 4-93)
		Y 12345 3 (Régler jaune) (page 4-93)
	Redémarrer imprimante (page 4-94)
	Service (page 4-94)	Impression Page configuration (page 4-94)
		Impression Config réseau (page 4-95)
		Impression page test (page 4-95)
		Maintenance (page 4-95)
		DEV-CLN (page 4-96)
		LSU (page 4-96)
		Tambour (page 4-96)
		Altitude Adj. (page 4-97)
		MC (page 4-97)
Fonction opt. (page 4-97)

Informations légales et de sécurité

ATTENTION AUCUNE RESPONSABILITÉ NE SERA ENGAGÉE POUR TOUT DOMMAGE CAUSE PAR UNE INSTALLATION INCORRECTE.

Remarque sur les logiciels

LES LOGICIELS UTILISÉS AVEC CETTE IMPRIMANTE DOIVENT PRENDRE EN CHARGE LE MODE D'ÉMULATION DE CELLE-CI. L'imprimante est par défaut configurée pour émuler le format PCL.

Avis

Les informations de ce manuel peuvent être modifiées sans préavis. Des pages peuvent être ajoutées dans les versions ultérieures. Nous prions l'utilisateur de nous excuser pour toute imprécision technique ou erreur typographique figurant dans la présente version.

Aucune responsabilité ne sera engagée en cas d'accidents survenant lors de l'application des procédures décrites dans ce manuel. De même, aucune responsabilité relative aux défauts eventuels du micrologiciel (logiciel contenu dans la mémoire morte) de l'imprimante ne sera engagée.

Ce manuel, ainsi que tout document susceptible d’être soumis au droit d’auteur, vendu ou livré avec l’imprimante (ou fourni au moment de la vente), est protégé par les droits d’auteur. Tous les droits sont réservés. La copie ou la reproduction de ce manuel, dans sa totalité ou en partie, est protégée par les droits d’auteur et est interdite sans le consentement écrit préalable de Kyocera Mita Corporation. Toute copie de tout ou partie de ce manuel, ou tout sujet soumis à des droits d’auteur, doit contenir le même avis de droit d’auteur que le document copié.

Marques commerciales

PRESCRIBE est une marque déposée de Kyocera Corporation. KPDL est une marque de Kyocera Corporation.

Hewlett-Packard, PCL et PJL sont des marques déposées de Hewlett-Packard Company. Centronics est une marque de Centronics Data Computer Inc. PostScript est une marque déposée de Adobe Systems Incorporated. Macintosh est une marque déposée de Apple Computer, Inc. Microsoft et Windows sont des marques déposées de Microsoft Corporation. PowerPC est une marque de International Business Machines Corporation. ENERGY STAR est une marque déposée aux États-Unis. ThinPrint est une marque ou une marque déposée de ThinPrint GmbH en Allemagne et dans d'autres pays. Tous les autres noms de marques et de produits sont des marques commerciales ou déposées de leurs propriétaires respectifs.

Ce produit contient les polices UFST™ et MicroType® de Monotype Imaging Inc.

Accords de licence

Le micrologiciel de cette machine utilise partiellement les codes GPL (www.fsf.org/copyleft/gpl.html). Pour de plus amples informations sur l'obtention des codes GPL, consulter le site suivant : http://www.kyoceramita.com/gpl.

Copyright © 1995-1998 Eric Young ([e-mail]) Tous droits réservés.

Connecteurs d'interface

IMPORTANT Assurez-vous que l'imprimante est hors tension avant de brancher ou de débrancher un cable d'interface de l'imprimante. Pour protéger les composants électroniques figurant à l'intérieur de l'imprimante contre les décharges d'électricité statique en provenance des connecteurs d'interface, recouvre chaque connecteur d'interface inutilisé avec le capuchon de protection fourni.

Remarque : Utilisez des câbles d'interface blindés.

Avis de conformité aux normes du ministère des communications du canada

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Fonction d'économie d'énergie

Cet appareil est équipé d'un mode veille durant lequel la fonction de l'imprimante reste en état d'attente, mais la consommation est réduite au minimum lorsqu'aucune activité n'est effectuée avec l'imprimante pendant un délai donné.

Veille

L'appareil passe automatiquement en mode veille 1 minute après sa dernière utilisation. Le délai d'inactivité qui doit s'écouler avant l'activation du mode veille peut être prolongé. Pour plus d'informations, reportez-vous à la section Mise en veille (Délai de temporisation de la mise en veille) à la page 4-65.

Fonction d'impression recto-verso automatique

Cet appareil inclut l'impression recto-verso comme fonction standard. Par exemple, en imprimant deux originaux recto sur une seule feuille de papier en impression recto-verso, il est possible de réduire la quantité de papier utilisé. Pour plus d'informations, reportez-vous à la section Mode R/V (Impression recto-verso) à la page 4-43.

Recyclage du papier

Cet appareil prend en charge le papier recyclé qui réduit l'impact sur l'environnement. Notre revendeur ou votre technicien peuvent vous fournir des informations sur les types de papiers recommandés.

En tant que participant au programme ENERGY STAR, nous avons déterminé que ce produit est conforme à ce programme.

ENERGY STAR

Conventions de sécurité utilisées dans ce manuel

Les sections du présent manuel ainsi que les éléments de l'appareil marqués de symboles sont des avertissements de sécurité, destinés, d'une part, à assurer la protection de l'utilisateur, d'autres personnes et des objets environnants et, d'autre part, à garantir une utilisation correcte et sûre de l'appareil. Les symboles et leur signification figurent ci-dessous.

AVERTISSEMENT : le non-respect de ces points ou le manque d'attention vis-à-vis de ceux-ci risque de provoquer des blessures graves, voir la mort.

ATTENTION ou d'occasionner des dommages mécaniques.

Symboles

Le symbole indique que la section concernée comprend des avertissements en matière de sécurité. Ils attrent l'attention du lecteur sur des points spécifiques.

[Avertissement d'ordre général]

[Avertissement relatif à un danger de décharge électrique]

[Avertissement relatif à une température élevée]

Le symbole indique que la section concernée contient des informations sur des opérations interdites. Ils précédent les informations spécifiques relatives à ces opérations interdites.

[Avertissement relatif à une opération interdite]

[Démontage interdit]

Le symbole • indique que la section concernée comprend des informations sur des opérations qui doivent être exécutées. Ils précèdent les informations spécifiques relatives à ces opérations requises.

Alerte relative à une action requise

Retirer la fiche du cordon d'alimentation de la prise.

Toujours brancher l'appareil sur une prise raccordée à la terre

Contactez le technicien pour demander le remplacement du présent manuel d'utilisation si les avertissements en matière de sécurité sont illisibles ou si le manuel lui-même est manquant (contre paiement).

Environnement

Les conditions ambiantes de fonctionnement sont les suivantes :

• Température : de 10 à 32,5 °C (de 50 à 90,5 °F) Humidité : 15 à 80 %

Des conditions ambiantes difficiles peuvent cependant affecter la qualité de l'image. Évitez les lieux suivants lors du choix de l'emplacement de la machine.

• Évitez la proximité d'une fenêtre ou l'exposition directe à la lumière du soleil.
• Évitez les endroits soumis aux vibrations.
• Évitez les endroits soumis à d'importantes fluctuations de température.
• Évitez les endroits directement exposés à l'air chaud ou à l'air froid.
• Évitez les endroits mal aérés.

Si le revêtement du sol est délicat, il peut être abîmé par les roulettes lorsque la machine est déplacée après l'installation.

De l'ozone est libre pendant le processus d'impression, mais en quantité insuffisante pour provoquer un quelconque effet toxique sur la santé. Si toutefois la machine est utilisée pendant une période prolongée dans une pièce mal aérée ou en cas de tirage d'un nombre extrêmement important de copies, l'odeur dégagée peut devenir incommodante. Dès lors, pour conserver un environnement de travail approprié aux travaux d'impression, nous recommendons d'aérer correctement la pièce.

Précautions pour la manipulation du toner

• Ne tentez pas d'incinérer le toner et les cartouches de toner. Des étincelles dangereuses peuvent provoquer des brûlures.
• N'ouvrez jamais la cartouche de toner.
• Ne respirez pas le toner.
• Si vous avez du toner sur vos mains, ne vous frottez pas les yeux et ne vous touchez pas la bouche. Lavez-vous les mains pour éliminer le toner.
• Pour la mise au rebut de la cartouche de toner usagée, consultez votre technicien ou mettez le toner ou les cartouches de toner au rebut conformément aux réglementations locales.

Ce manuel d'utilisation contient les chapitres suivants :

Chapitre 1 - Éléments de l'appareil

Description des noms des éléments.

Chapitre 2 - Opérations d'impression

Impression depuis votre poste de travail.

Chapitre 3 - Gestion du papier

Sélection, gestion et chargement du papier.

Chapitre 4 - Utilisation du panneau de commande

Configuration de l'imprimante à partir du panneau de commande.

Chapitre 5 - Entretien

Remplacement de la cartouche de toner et entretien de l'imprimante.

Chapitre 6 - Dépannage

Traitement des problèmes pouvant survenir sur l'imprimante, tels que les bourrages papier.

Annexe

Interfaces d'impression disponibles, produits en option et spécifications de l'imprimante.

Conventions

Le présent manuel utilise les conventions typographiques suivantes.

Convention	Description	Exemple
Texte en italieque	Utilisé pour insister sur un mot-clé, une expression ou une ↔reference à des informations supplémentaires.	Pour replacer la cartouche de toner, reportez-vous à la section Remplacement de la cartouche de toner, page 5-2.
Gras	Utilisé pour indiquer les touches du logiciel.	Cliquez sur OK pour lancer l'impression.
Gras entre crochets	Utilisé pour désigner les touches du panneau de commande.	Appuyez sur [GO] pour reprendre l'impression.
Remarque	Sert à fournir des informations supplémentaires ou utiles sur une fonction.	Remarque Vérifiez les paramètres de l'adresse réseau avec votre administrateur réseau.
Important	Utilisé pour fournir des informations importantes.	IMPORTANT Veillez à ce que le papier ne soit pas pié, enroulé ou abîné.
Attention	Sert à attirer l'attention sur les dégats mécaniques pouvant survenir suite à une action.	ATTENTION Ne retirez pas le bac lors du transport de l'imprimante.
Avertissement	Sert à prévenir l'utilisateur de tout risque de blessures corporelles.	AVERTISSEMENT Présence de haute tension dans la zone du chargeur.

1 Éléments de l'appareil

Ce chapitre fournit des explications et des illustrations qui vous aideront à identifier les éléments et leurs fonctions. Afin d'optimiser leurs performances, familiarisez-vous avec leur nom et leur utilisation.

Ce chapitre aborde les rubriques suivantes :

Éléments présents sur la face avant de l'imprimante 1-2

Éléments internes 1-2

Éléments présents sur la face arrière de l'imprimante 1-3

Panneau de commande 1-4

Éléments présents sur la face avant de l'imprimante

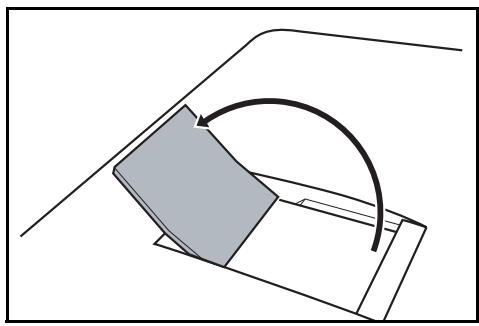

1 Panneau de commande 2 Capot supérieur (plateau supérieur) 3 Butée du papier 4 Bac multifonction 5 Bac à papier 6 Logement de mémoire USB 7 Interrupteur d'alimentation

Éléments internes

8 Couvercle du bac de réception du toner 9 Bac de réception du toner 10 Cartouche de toner Noir (K) 11 Cartouche de toner Magenta (M) 12 Cartouche de toner Cyan (C) 13 Cartouche de toner Jaune (Y)

14 Unité de transfert du papier 15 Rampe pour papier 16 Unité recto-verse

Éléments présents sur la face arrière de l'imprimante

17 Capot arrêt 18 Levier du capot arrêt 19 Indicateurs de réseau 20 Connecteur d'interface réseau 21 Connecteur d'interface USB 22 Logement mémoire USB (FS-C5250DN uniquement) 23 Emplacement pour carte d'interface optionnelle 24 Connecteur du cordon d'alimentation 25 Capot droit 26 Poignées de transport

Panneau de commande

27 Écran 28Voyant PrEt 29 Voyant Données 30 Voyant Attention 31 Touches fléchéées 32 Touche [MENU] 33 Touche [Cancel] 34 Touche [OK] 35 Touche [GO]

2 Opérations d'impression

Ce chapitre aborde les rubriques suivantes :

Modification des paramètres de l'interface réseau 2-2

Impression d'une page de configuration 2-3

COMMAND CENTER 2-3

Installation du pilote de l'imprimante 2-4

Impression à partir d'un logiciel d'application 2-10

État du moniteur 2-11

Déinstallation du logiciel (ordinateur avec Windows) 2-15

Modification des paramètres de l'interface réseau

Cette imprimante prend en charge les protocoles TCP/IP, TCP/IP (IPv6), NetWare, AppleTalk, IPP, Serveur SSL et IPSec et le niveau de sécurité.

Le tableau ci-dessous indique les éléments nécessaires pour chacun des paramètres.

Configurez les paramètres réseau de l'imprimante conformément à votre ordinateur et votre environnement réseau.

Pour plus de détails sur la procédure, reportez-vous à la section Utilisation du panneau de commande à la page 4-1.

Remarque : Lorsque COMMAND CENTER est utilisé, les paramètres réseau et les paramètres de sécurité peuvent être aisément modifiés et contrôlés à partir de votre ordinateur. Pour plus d'informations, reportez-vous à la section COMMAND CENTER à la page 2-3.

Menu	Sous-menu			Paramètre
Réseau	Paramètres TCP/IP	TCP/IP		Actif/inactif
		Paramètre IPv4	DHCP	Actif/inactif
			IP auto	Actif/inactif
			Adresse IP	Adresse IP
			Masque ss-rés.	Adresse IP
			Passerelle	Adresse IP
			Bonjour	Actif/inactif
		Paramètre IPv6	TCP/IP (IPv6)	Actif/inactif
			RA(Stateless)	Actif/inactif
			DHCPv6	Actif/inactif
Sécurité	Sécurité réseau	Netware		Inactif/actifType de trame
		AppleTalk		Actif/inactif
		IPP		Actif/inactif
		Paramètre SSL	SSL	Actif/inactif
			IPP over SSL	Actif/inactif
			HTTPS	Actif/inactif
		IPSec		Actif/inactif
		Paramètres Thin Print†	Thin Print	Actif/inactif
			Thin Print over SSL	Actif/inactif

Thin Print est pris en charge uniquement en Europe (option).

Remarque : Lorsque tous les réglages concernant le réseau ont été effectués, mettez la machine hors tension, puis à nouveau sous tension. Cette opération est obligatoire pour que les réglages soient pris en compte!

Impression d'une page de configuration

Après avoir terminé les paramètres réseau, imprimez une page d'état. La page d'état vous permet de vérifier de nombreuses informations, y compris les adresses réseau et les protocoles réseau.

Pour imprimer une page d'état, sélectionnez Impression Page configuration dans le menu Impr. Rapport.

Pour plus d'informations, reportez-vous à la section Imprimer Rapport à la page 4-11.

COMMAND CENTER est un outil accessible à partir d'un ordinateur en utilisant un navigateur Web pour vous permettre de générer et de configurer les paramètres de l'imprimante. Vous pouvez vérifier l'état de l'imprimante et les paramètres actuels et modifier les paramètres du réseau et de sécurité.

Principaux éléments de COMMAND CENTER

	Éléments principaux
Paramètres de base	• Paramètres du périphérique tels que les paramètres de l'heure et de la langue du panneau de commande. • Paramètres de réseau de base tels que l'adresse IP et les paramètres DHCP. • Paramètres de sécurité du périphérique tels que les paramètres de verrouillage du panneau de commande et de blocage de l'interface. • Paramètres de sécurité du réseau tels que les paramètres de limitation de protocole et de certificat. Autres paramètres
Imprimante	• Paramètres de fonction d'impression tels que les paramètres de résolution d'impression par défaut et de compte des copies.
Tâches	• Informations sur l'état du travail et les journaux des travaux.
Boîte de document	• Paramètres de boîte de document tels que l'ajout et la suppression d'une boîte de document et la suppression de documents dans une boîte de document.
Paramètres avancés	• Paramètres avancés pour les protocoles réseau tels que TCP/IP et NetWare. • Paramètres de gestion tels que les paramètres d'authentication et LDAP. • Paramètres avancés pour la sécurité du réseau tels que SSL et IPSec. Autres paramètres

Pour plus d'informations, consultez le document Kyocera COMMAND CENTER Operation Guide.

Installation du pilote de l'imprimante

Avant d'installer le pilote d'imprimante depuis le CD-ROM, assurez-vous que l'imprimante est branchée et connectée à l'ordinateur. Le pilote de l'imprimante est nécessaire pour imprimer des données créées dans une application.

Pour plus d'informations sur le pilote de l'imprimante, consultez Printer Driver User Guide sur le CD-ROM.

Installation du logiciel sous windows

Si vous connectez cette imprimante à un ordinateur avec Windows, effectuez les étapes suivantes pour installer le pilote de l'imprimante. L'exemple vous montre comment brancher votre imprimante à un ordinateur avec Windows 7.

Remarque Sous Windows 7/Vista/XP/2000 et Windows Server 2008/2003, vous devez être connecté avec des privilèges d'administrateurs.

Vous pouvez utiliser le mode express ou le mode personnalisé pour installer le logiciel. Le mode express détecte automatiquement les imprimantes connectées et installe le logiciel requis. Utilisez le mode personnalisé si vous souhaitez spécifier le port de l'imprimante et sélectionner le logiciel à installer.

Allumez l'ordinateur et lancez Windows.

Si la boîte de dialogue Assistant Ajout de nouveau matériel détecté s'affiche, cliquez sur Annuler.

2 Insérez le CD-ROM fourni avec l'imprimante dans le lecteur optique de l'ordinateur. Sous Windows 7, Windows Server 2008 et Windows Vista, la fenêtre de gestion de compte s'affiche. Cliquez sur Oui (Autoriser).

Le programme d'installation démarre et le menu principal s'affiche.

Remarque : Si l'assistant d'installation ne se lance pas automatiquement, ouvre la fenêtre du CD-ROM dans Windows Explorer et double-cliquez sur Setup.exe.

3 Cliquez sur Afficher le contrat de licence et lisez l'accord de licence. Cliquez sur Accepter.

4 Cliquez sur Installer le logiciel.

L'assistant d'installation démarre. Cliquez sur Suivant.

À partir de ce point, la procédure diffère en fonction de votre version de Windows et de votre méthode de connexion. Effectuez la procédure correcte correspondant à votre type de connexion.

Mode express Mode personnelé

Mode express

En mode express, l'instituteur détecte automatiquement l'imprimante lorsqu'elle est allumée. Utilisez le mode express pour des méthodes de connexion standard.

1 Dans la fenêtre de besoin de la méthode d'installation, Sélectionnez Mode express. La fenêtre de détection d'imprimante apparait et l'instituteur détecte les imprimantes connectées. Si l'institleur ne détecte d'imprimante, vérifie que l'imprimante est connectée via USB ou un réseau et qu'elle est allumée. Revenez ensuite à la fenêtre de détection d'imprimante et cliquez sur Rafraîchir.

Pour plus d'informations sur l'installation du pilote, reportez-vous à la section Custom Installation dans Printer Driver User Guide sur le CD-ROM.

2. Sélectionnez l'imprimante que vous souhaitez installer et cliquez sur Suivant.

Remarque Sous Windows 7 et Windows Vista avec une connexion USB, une installation de pilote sera effectuée à partir du site Microsoft Windows Update si un pilote certifié est disponible et si le système est raccordé à Internet. Nous vous conseillons de continuer les étapes d'installation du KX Driver pour un jeu de fonctionnalités étendues. Sous Windows, si la boîte de dialogue Assistant Ajout de nouveau matériel détecté s'affiche pendant le processus d'installation, cliquez sur Annuler. Si l'écran la boîte de dialogue d'avertissement Installation matérielles s'affiche, cliquez sur Continuer.

3 Vous pouvez personnaliser le nom de l'imprimante dans la fenêtre des paramètres d'installation. Ce nom sera affiché dans la fenêtre Imprimante et dans les listes d'imprimantes affichées dans les applications. Spécifiez si vous souhaitez partager l'imprimante ou définir l'imprimante en tant qu'imprimante existante, puis cliquez sur Suivant.

IMPORTANT L'étape 3 n'apparaît que si l'imprimante est connectée via réseau. Elle n'apparaît pas si l'imprimante est connectée via USB.

4 Une fenêtre s'affiche pour vous permettre de vérifier les paramètres. Vérifiez attentivement les paramètres, puis cliquez sur Installer.

Remarque Si la fenêtre Sécurité Windows s'affiche, cliquez sur Installer malgré tout ce pilote.

5 Un message s'affiche et indique que l'installation est terminée. Cliquez sur Terminer pour quitter l'assistant d'installation de l'imprimante et retourner au menu principal du CD-ROM.

Remarque : Pour utiliser État du moniteur, contrôlez Activer État du moniteur. Pour plus d'informations sur État du moniteur, reportez-vous à la section État du moniteur à la page 2-11.

Si la boîte de dialogue de paramétrage du périphérique s'affiche après avoir cliqué sur Terminer, vous pouvez spécifier les

paramètres pour les éléments comme les fonctionnalités optionnelles installées sur l'imprimante. Vous pouvez aussi spécifier les paramètres du périphérique après avoir quitté l'installation. Pour plus de détails, reportez-vous à la section Device Settings dans Printer Driver User Guide sur le CD-ROM.

Ceci termine la procédure d'installation du pilote de l'imprimante. Suivez les instructions à l'écran pour redémarrer le système au besoin.

Mode personnalisé

Utilisez le mode personnelisé si vous souhaitez spécifier le port de l'imprimante et sélectionner le logiciel à installer.

Par exemple, si vous ne pouvez pas replacer les polices de caractère installées sur votre ordinateur, Sélectionnez Mode personnelisé et décochez la case Polices dans l'onglet Utilitaire de l'écran Installation personnalisée.

Sélectionnez Mode personnalisé.

2 Suivez les instructions de la fenêtre de l'assistant d'installation, puis sélectionnez les ensembles logiciels à installer et spécifiez le port, etc.

Pour plus de détails, reportez-vous à la section Custom Installation dans Printer Driver User Guide sur le CD-ROM.

Remarque avant d'installer le logiciel, contrôle les paramètres suivants sur l'imprimante :

• Émulation (Définition de l'émulation) à la page 4-45 est réglé sur KPDL ou KPDL (AUTO).
• Bonjour (Paramètres Bonjour) à la page 4-54 est réglé sur Actif.

1 Mettez l'imprimante et l'ordinateur Macintosh sous tension. 2 Introduisez le CD-ROM (Product Library) dans le lecteur de CD-ROM. 3 Effectuez un double-clic sur l'icône du CD-ROM. 4 Effectuez un double-clic sur OS X 10.2 and 10.3 Only, sur OS X 10.4 Only ou sur OS X 10.5 or higher en fonction de votre version de Mac OS.

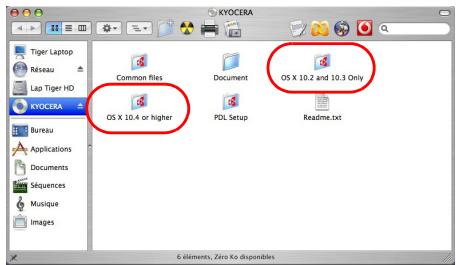

5 Double-cliquez sur Kyocera OS X x. x. 6 Le programme d'installation du pilote de l'imprimante démarre. 7 Choisissez Sélectionner destination, Type d'installation et installez le pilote de l'imprimante comme indiqué par les instructions du logiciel d'installation.

Remarque En plus de l'Installation standard, les options Type d'installation comprennent Installation personnalisé, qui vous permet de spécifier les composants à installer.

IMPORTANT Dans l'écran Authentication, saisissez le nom et le mot de passe utilisés pour vous connecter au système d'exploitation.

Ceci termine l'installation du pilote de l'imprimante. Spécifiez ensuite les paramètres de l'imprimante.

Si une connexion IP, AppleTalk ou Bonjour est utilisée, les paramètres ci-dessous sont nécessaires. Si une connexion USB est utilisée, l'imprimante est automatiquement reconnectée et connectée.

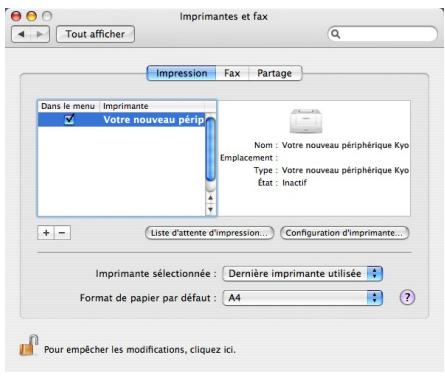

8 Ouvrez Préférences système et cliquez sur Imprimantes et Fax.

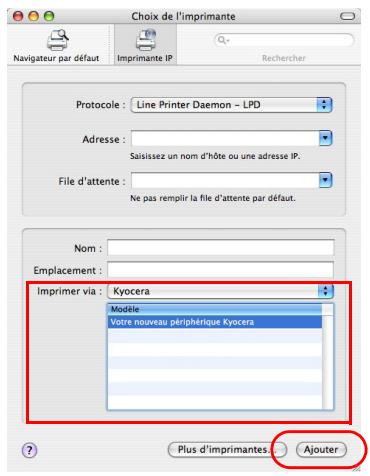

9 Cliquez sur le symbole (+) pour ajouter le pilote de l'imprimante installée. 10 Cliquez sur l'icône IP pour une connexion IP ou sur l'icône AppleTalk pour une connexion AppleTalk, puis saisissez l'adresse IP et le nom de l'imprimante.

Remarque : AppleTalk n'est pas pris en charge par OS X 10.6.

Pour une connexion Bonjour, cliquez sur l'icône par défaut et sélectionnez l'imprimante pour laquelle Bonjour apparait dans Type. 11 Sélectionnez le pilote de l'imprimante installée et cliquez sur Ajouter.

Remarque : Lorsqu'une connexion Bonjour est utilisée, le pilote de l'imprimante est automatiquement sélectionné.

12 Sélectionnez les options disponibles pour l'imprimante et cliquez sur Continuer.

13 L'imprimante sélectionnée est ajoutée. Ceci termine la procédure de réglage de l'imprimante.

Impression à partir d'un logiciel d'application

Suivez la procédure ci-dessous pour imprimer un document créé dans une application.

1 Chargez le papier souhaité dans la cassette. 2 Dans le menu Fichier de l'application, sélectionnez l'option Imprimer. La boîte de dialogue Imprimer s'affiche. 3 Sélectionnez l'imprimante à utiliser dans la liste des imprimantes. 4 Utilisez Nombre de copies pour entrer le nombre d'exemplaires souhaité. 5 Cliquez sur OK pour lancer l'impression.

Remarque : Pour plus d'informations sur l'utilisation du logiciel du pilote de l'imprimante, reportez-vous au document Printer Driver User Guide.

État du moniteur

État du moniteur surveille l'état de l'imprimante et fournit une fonction de création de rapport continue. Il vous permet également de spécifier et de modifier les paramètres des imprimantes non compris dans KX driver.

État du moniteur est installé automatiquement au cours de l'installation de KX driver.

Accès à l'état du moniteur

Pour afficher la boîte de dialogue État du moniteur, cliquez sur le bouton Préférences de l'imprimante dans les propriétés du pilote de l'imprimante et cliquez sur le bouton État du moniteur dans l'onglet Avancé.

• État du moniteur :

État du moniteur s'affiche durant l'impression. Si plusieurs imprimantes sont utilisées pour l'impression, le même nombre de État du moniteurs s'ouvrent.

• Ouvrir le moniteur d'état :

permet d'ouvrir État du moniteur.

Quitter état du moniteur

Utilisez l'une des méthodes indiquées ci-dessous pour quitter État du moniteur.

Quitter manuellement :

Effectuez un clic droit sur l'icône de État du moniteur dans la barre des tâches et sélectionnez Quitter dans le menu pour quitter État du moniteur.

Quitter automatiquement :

État du moniteur se ferme automatiquement au bout de 5 minutes d'inactivité.

Aperçu d'écran

L'aperçu d'écran de l'État du moniteur est le suivant.

Fenêtre pop-up

Si un événement de notification d'information se produit, une fenêtre pop-up s'affiche. Cette fenêtre s'affiche uniquement lorsque l'affichage 3D est ouvert sur le bureau.

Affichage 3D

Il affiche l'état de l'imprimante surveillée sous forme d'image 3D. Vous pouvez désirer de montrer ou de masquer l'affichage 3D à partir du menu qui s'affiche lorsque vous effectuez un clic droit sur l'icône État du moniteur.

Si un événement de notification d'information se produit, l'affichage 3D et une alerte sonore sont utilisés pour vous avertir. Pour plus d'informations sur les paramètres de notification sonore, reportez-vous à la section Paramètres de État du moniteur à la page 2-13.

Icône état du moniteur

Lorsque État du moniteur fonctionne, son icône s'affiche dans la zone de notification de la barre des tâches. Lorsque vous placez le curseur sur l'icône, le nom de l'imprimante s'affiche. Effectuez un clic droit sur l'icône État du moniteur pour pouvoir régler les options ci-dessous.

Afficher état du moniteur (masquer état du moniteur)

Affiche ou masque l'icône État du moniteur.

Configurer...

Si l'imprimante est connectée à un réseau TCP/IP et possède sa propre adresse IP, utilisez un navigateur Web pour accéder à COMMAND CENTER et modifier ou vérifier les paramètres du réseau. Pour plus d'informations, consultez le document COMMAND CENTER Operation Guide.

Préférences

Spécifiez les paramètres Notification sonore et Apparence pour État du moniteur. Pour plus d'informations, reportez-vous à la section Paramètres de État du moniteur à la page 2-13.

Accéder au site Web de Kyocera Mita.

Quitter

Quitter État du moniteur.

Paramètres de l'état du moniteur

Effectuez un clic droit sur l'icône État du moniteur et sélectionnez

Préférences dans le menu qui s'affiche pour ouvrir une fenêtre avec deux onglets. Les paramètres de État du moniteur peuvent être configurés sur ces onglets.

Onglet notification sonore

L'onglet Notification sonore contient les éléments suivants.

IMPORTANT Pour confirmer les paramètres de l'onglet Notification sonore, l'ordinateur doit disposer d'une carte son et de haut-parleurs.

Active la notification d'événement

Sélectionnez si une notification sonore est activée lorsqu'une erreur dans la liste des événements se produit.

Synthèse vocale

Un fichier son peut être sélectionné si vous avez besoin d'une notification sonore. Cliquez sur Parcourir pour rechercher le fichier son.

Utiliser synthèse vocale

Cochez cette case pour saisir le texte que vous pouvez entendre lors des événements. Bien qu'un fichier son ne soit pas nécessaire, cette fonction est disponible pour Windows XP ou supérieur.

Pour utiliser cette fonction, suivez ces étapes.

1. Sélectionnez "Active la notification d'événement". 2. Sélectionnez un événement à utiliser avec la fonction de synthèse vocale dans les Événements disponibles. 3. Cliquez sur Parcourir pour obtenir une notification avec un fichier son.

Remarque Le format de fichier disponible est WAV.

Sélectionnez Utilisez Synthèse vocale pour entendre le texte saisi dans la case Synthèse vocale lorsqu'un événement se produit.

4 Cliquez sur Jouer pour vérifier que le son ou le texte est correctement produit.

Onglet apparente

L'onglet Apparente contient les éléments suivants.

Agrandir la fenêtre

Sélectionnez cette case pour doubler la taille et la police des images 3D et des fenêtres pop-up.

Toujours visible

Sélectionnez cette case pour positionner les images 3D et les fenêtres pop-up devant les autres fenêtres actives. Lorsque ce paramètre est activé pour plusieurs État du moniteurs, les images 3D sont empilées.

Affiche les vues 3D et les fenêtres pop-up de manière transparente. La transparence peut être régée entre 0% (aucune transparence) et 50%.

Déinstallation du logiciel (ordinateur avec windows)

Le logiciel peut être désinstallé (supprimé) à l'aide du CD-ROM (Product Library) fourni avec l'imprimante.

IMPORTANT Sur les ordinateurs Macintosh, le logiciel ne peut pas être désinstallé à l'aide du CD-ROM (Product Library), car les paramètres de l'imprimante sont spécifiés à l'aide d'un fichier PPD (PostScript Printer Description).

1 Quittez toutes les applications actives. 2 Introduisez le CD-ROM (Product Library) fourni dans le lecteur de CD-ROM. 3 En suivant la procédure utilisée pour installer le pilote de l'imprimante, cliquez sur Supprimer le logiciel. L'assistant Kyocera Uninstaller s'affiche. 4 Sélectionnez le logiciel à désinstaller. 5 Cliquez sur Désinstaller.

Remarque : Lorsque KMnet Viewer ou KM-NET for Direct Printing est installé, des programmes de désinstallation séparés sont lancés pour chaque application. Suivez les étapes de désinstallation pour chaque application, telles qu'indiquées par les instructions sur l'écran.

La déinstallation commence.

6 Lorsque l'écran "La désinstallation a réussi" s'affiche, cliquez sur Suivant. 7 Choisissez si vous voulez redémarrer l'ordinateur ou non, puis cliquez sur Terminer.

Remarque Le logiciel peut être désinstallé depuis le menu Programmes.

(Dans le cas de Windows XP) Lancez le programme de désinstallation en cliquant sur Démarrer > Tous les programmes > Kyocera > Déinstaller Kyocera Product Library et désinstallez le logiciel.

3 Gestion du papier

Ce chapitre aborde les rubriques suivantes :

Recommandations générales 3-2

Sélection du papier approprié 3-4

Type de papier 3-14

Chargement du papier 3-15

Recommandations générales

Cette machine est conçue pour imprimer sur du papier copieur normal (utilisé en général sur les copieurs à encre sèche standard), mais accepte également différents autres types de papier dans les limites spécifiées ci-après.

Remarque : Le fabricant ne peut pas être tenu responsable des problèmes résultant de l'utilisation de papier ne correspondant pas à ces spécifications.

Il est important de sélectionner le bon papier. L'utilisation d'un papier inapproprié peut entraîner des bourrages papier, des prix, une mauvaise qualité d'impression et le gaspillage de papier, et peut, dans les cas extrêmes, endommager la machine. Les recommandations fournies ci-après permettent d'augmenter la productivité en assurant une impression efficace et en limitant l'usure de la machine.

Disponibilité du papier

La plupart des types de papier sont compatibles avec un grand nombre de machines. Le papier conçu pour les copieurs xerographiques peut également être utilisé avec cette machine.

Il existe trois grandes catégories de papier : économie, standard et prestige. Ces papiers se distinguent principalement par leur facilité à circuler dans la machine. Cette caractéristique est étroitement liée au lissé, au format et au taux d'humidité du papier et à la façon dont il a été coupé. Avec un papier de qualité supérieure, le risque de bourrages papier et d'autres problèmes est moins grand et la qualité de l'impression est améliorée.

Les différences entre les papiers de différents fournisseurs peuvent également avoir un effet sur les performances de la machine. Une imprimante de qualité ne peut pas donner de résultats de qualité si un mauvais papier est utilisé. Un papier bon marché peut s'avérer peu économique sur le long terme s'il provoque des problèmes d'impression.

Chaque catégorie de papier est disponible dans une variété de grammages de base (décrites ultérieurement). Les grammages standard sont compris entre 60 et 120g / m² (16 à 32 lb).

Le tableau suivant présente les spécifications papier de base. Elles sont détaillées dans les pages suivantes.

Élément	Spécification
Poids	Bac, PF-520 (en option) : 60 à 163 g/m2(16 à 43 lb/rame)Bac MF, PF-530 (en option) : 60 à 220 g/m2(16 à 59 lb/rame)
Épaisseur	0,086 à 0,110 mm (3,4 à 4,3 mils)
Dimensions	Reportez-vous à la section Formats de papier à la page 3-4
Précision	±0,7 mm (±0,0276 pouces)
Angles	90° ±0.2°
Degré d'humidité	4 % à 6 %
Direction du grain	Grain long
Teneur en pâte	80 % minimum

Formats de papier minimal et maximal

Les formats de papier minimal et maximal sont indiqués ci-après. Dans le cas de papier non standard (par exemple, transparent, étiquettes, velin, carte, enveloppe, papier couché et épais), il convient d'utiliser le bac MF.

Papier recommandé

L'utilisation des produits suivants est recommandée avec l'imprimante pour obtenir des performances optimales.

Format	Produit	Poids
Letter, Legal	Hammermill LASER PRINT	90 g/m2(24 lb)
A4	NEUSIEDLER COLOR COPY	90 g/m2

Sélection du papier approprié

Cette section présente les recommandations à suivre pour sélectionner du papier.

Condition

Évitez d'utiliser un papier tuilé, sale, déchiré, bosselé ou comptant des bords pliés ou bien encore contaminé avec des peluches, de l'argile ou des petits morceaux de papier.

L'utilisation de ce type de papier peut entraîner une impression illisible et des bourrages papier et peut réduire la durée de vie de la machine. Il est en particulier déconseilé d'utiliser du papier couché ou comptant tout autre traitement de surface. La surface du papier doit être aussi lisse et régulière que possible.

Composition

Vous ne devez pas utiliser de papier couché ou dont la surface a été traitée et contient du plastique ou du carbone. Exposé aux hautes températures liées au processus de fixation, ce papier peut émettre des fumées toxiques.

Un papier de qualité standard doit contenir au moins 80% de pâte. La teneur en coton ou autres fibres ne doit pas dépasser 20%.

Formats de papier

Les bacs et le bac MF peuvent recevoir les formats de papier répertoriés dans le tableau ci-après. Pour plus de détails, ainsi que pour les formats de papier pour le chargeur de papier (chargeur de papier optionnel PF-520, PF-530), reportez-vous à la section Format bac (1 à 4) (Définition du format du papier du bac) à la page 4-36.

Les tolérances acceptées sont ± 0,7 mm (±0.0276 pouces) pour la longueur et la largeur. Les angles doivent être de 90^ ± 0,2^.

Bac MF uniquement	Taille police	Bac ou Bac multifonctions	Taille police
Env. Monarch	3-7/8 × 7-1/2 pouces	Legal	8-1/2 × 14 pouces
Enveloppe n°10	4-1/8 × 9-1/2 pouces	Letter	8-1/2 × 11 pouces
Enveloppe n°9	3-7/8 × 8-7/8 pouces	ISO A4	210 × 297 mm
Enveloppe n°6	3-5/8 × 6-1/2 pouces	ISO A5	148 × 210 mm
Enveloppe DL	110 × 220 mm	ISO A6	105 × 148 mm
JIS B6	128 × 182 mm	Enveloppe C5	162 × 229 mm
Hagaki	100 × 148 mm	ISO B5	176 × 250 mm
OufukuHagaki	148 × 200 mm	JIS B5	182 × 257 mm
Youkei 2	114 × 162 mm	Statement	5-1/2 × 8-1/2 pouces
Youkei 4	105 × 235 mm	Executive	7-1/4 × 10-1/2 pouces
		Oficio II	8-1/2 × 13 pouces
		Folio	210 × 330 mm
		16 kai	197 × 273 mm
Bac MF unquivalent	Taille police	Bac ou Bac multifonctions	Taille police
Personnalisé	Bac : 105 à 216 mm × 148 à 356 mm (4-1/8 à 8-1/2 pouces × 5-13/16 à 14 pouces) Bac MF : 70 à 216 mm × 138 à 356 mm (2-3/4 à 8-1/2 pouces × 5-7/16 à 14 pouces)

Lissé

Le papier doit présenter une surface lisse, non couchée. Si sa surface est rugueuse ou sableuse, des zones blanches peuvent apparaître à l'impression. Un papier trop lisse, quant à lui, peut provoquer des problèmes d'alimentation et de voile (c'est-à-dire un effet de fond gris).

Grammage

Le grammage est le poids du papier exprimé en grammes par mètre carré (g / m^2). Un grammage de papier trop élevé ou trop faible peut entraîner des faux départs ou des bourrages papier ainsi que l'usure prématurée de la machine. Un grammage inégal, c'est-à-dire une épaisseur de papier inégale, peut provoquer le départ de plusieurs feuilles ou des problèmes de qualité d'impression (impression floue) en raison de la mauvaise fixation du toner.

Le grammage recommandé est :

Bac:60à163g/m2

Bac MF: 60 à 220 g/m²

PF-520 (en option): 60 à 163 g/m²

PF-530 (en option): 60 à 220 g/m²

Tableau des équivalences des grammages papier

Le grammage du papier est exprimé en livres (lb) et en grammes par mètre carré (g / m^2). Les cases grisées indiquent les grammages standard.

Grammage du papier (système impérial - lb)	Grammage du papier (système métrique - g/m2)
16	60
17	64
20	75
21	80
22	81
24	90
27	100
28	105
32	120
34	128
36	135
39	148
42	157
43	163
47	176
53	199

Épaisseur

Le papier utilisé dans l'appareil ne doit être ni trop épais ni trop fin. Des problèmes de bourrages papier, d'alimentation multiples et d'impression pâle peuvent signifier que le papier est trop fin. Des problèmes de bourrages papier et d'impression floue peuvent indiquer un papier trop épais. L'épaisseur doit se situer entre 0,086 et 0,110 mm (3,4 à 4,3 mils).

Degré d'humidité

Le degré d'humidité est déterminé par le taux d'humidité par rapport à la masse sèche du papier. L'humidité peut influencer l'aspect du papier, sa capacité d'alimentation, sa taille, ses propriétés électrostatiques et la fixation du toner.

L'humidité du papier varie selon l'humidité relative de l'air. Si l'humidité relative est élevée et qu'elle est absorbée par le papier, les bords du papier se dilatent et se gondolent. Si l'humidité relative est faible et que le papier perd de son humidité, les bords du papier rétrécissent et se contractent, ce qui peut affecter le contraste à l'impression.

Des bords gondolés ou cassants peuvent provoquer des bourrages papier et des problèmes d'alignement. Le degré d'humidité du papier doit se situer entre 4 et 6%.

Pour maintenir un degré d'humidité correct, il est important de stocker le papier dans un environnement contrôlé. Voici quelques recommandations pour le contrôle de l'humidité :

Stockez le papier dans un endroit frais et sec. - Conservez le papier dans son emballage aussi longtemps que possible. Replacez le papier dans son emballage s'il n'est pas utilisé. - Stockez le papier dans son carton d'origine. Placez le carton en hauteur, séparé du sol par une palette par exemple. - Une fois que le papier a été déplacé de son lieu de stockage, laissez-le dans la même pièce que la machine pendant 48 heures avant de l'utiliser. - Évitez de laisser le papier dans un endroit chaud, ensoleillé ou humide.

Remarque : Lorsque vous utilisez du papier couché, sachez que les feuilles se colleront entre elles dans un lieu très humide.

Grain du papier

Lorsque le papier est fabriqué, il est coupé en feuilles avec le grain parallèle à la longueur (grain long) ou à la largeur (grain court). Les papiers à grain court peuvent provoquer des problèmes d'alimentation dans la machine. Il est recommandé d'utiliser du papier à grain long dans la machine.

Autres propriétés

Porosité : indique la densité de la fibre de papier.

Rigidité : un papier mou peut onduler dans l'appareil et provoquer des bourrages papier.

Tuile : la plupart des papiers ont naturellement tendance à rebiquer dans un sens s'ils sont laissés hors de leur emballage.

Décharge électrostatique : pendant le processus d'impression, le papier est chargé électrostatiquement pour attirer le toner. Il doit pouvoir se débarrasser de cette charge pour que les feuilles imprimées ne collent pas les unes aux autres dans le bac de sortie.

Blancheur : le contraste de la page imprimée dépend de la blancheur du papier. Un papier plus blanc permet d'obtenir un aspect plus net, plus brillant.

Contrôle de qualité : un format de feuille inégal, des coins dont l'angle n'est pas droit, des bords irréguliers, des feuilles mal découpées et des bords et coins écrasés peuvent entraîner un mauvais fonctionnement de l'appareil. Un fournisseur de papier sérieux doit prendre toutes les mesures possibles pour éviter ces problèmes.

Emballage : le papier doit être emballé dans un carton solide afin de le protéger contre tout dommage lors du transport. Un papier de qualité provenant d'un fournisseur de confiance est en général emballe correctement.

Remarque : Vous pouvez noter que l'imprimante émet de la vapeur dans la zone autour du plateau supérieur si vous utilisez du papier humide. Vous pouvez cependant imprimer en toute sécurité.

Papier spécial

Il est possible d'utiliser les types de papier spécial suivants :

Type de papier à utiliser	Type de papier à sélectionner
Papier fin (60 à 64 g/m2)	VÉLIN
Papier épais (90 à 220 g/m2)	EPAIS
Papier couleur	COULEUR
Papier recyclé	RECYCLÉ
Transparents de rétroprojecteurs	TRANSPARENT
Cartes postales	BRISTOL
Enveloppes	ENVELOPPE
Étiquettes	ÉTIQUETTES
Papier couché	COUVERT

Utilisez du papier conçu pour les copieurs ou les imprimantes (avec fixation par chaleur). Lorsque vous utilisez des transparents, des étiquettes, du papier fin, des enveloppes, des cartes postales ou du papier glacé, chargez le support dans le bac MF. Pour plus d'informations, reportez-vous à la section Alimentation (sélection de la source d'alimentation du papier) à la page 4-42.

Étant donné que la composition et la qualité des papiers spéciaux varient considérablement, le papier spécial est davantage susceptible de provoquer des problèmes à l'impression que le papier blanc standard. Aucune responsabilité ne sera engagée si de l'humidité, par exemple, se dégageant lors de l'impression sur du papier spécial endommage la machine ou blesse l'opérateur.

Remarque : Avant d'acheter un papier spécial, il est recommandé de tester un échantillon sur la machine et de vérifier si la qualité d'impression est satisfaisante.

Les transparents doivent être résistants à la chaleur émise par la fixation pendant le processus d'impression. Il est recommandé d'utiliser des transparents de type 3M CG3700 (Letter, A4).

Le tableau ci-dessous présente les spécifications à respecter pour le transparent :

Élément	Spécification
Tolerance de chaleur	Doit tolérer au moins 190 °C (374 °F)
Épaisseeur	0,100 à 0,110 mm (3,9 à 4,3 mils)
Matériau	Polyester
Précision	±0,7 mm (±0,0276 pouces)
Angles	90° ±0.2°

Afin d'éviter tout problème d'impression, chargez les transparents dans l'imprimante un à la fois à l'aide du bac MF. Chargez toujours les transparents verticalement (avec le bord long vers l'imprimante).

Si les transparents possèdent des bords rugueux sur le dos, cela peut causer un bourrage papier. Retirez les bords rugueux, inversez les côtés ou chargez la feuille du bord opposé.

Si vous devez restorer les transparencies du bac (par exemple, pour éliminer un bourrage papier), saisissez-les délicatement par les bords pour éviter d'y laisser des traces de doigts.

Étiquettes

Les étiquettes doivent être chargées à partir du bac MF ou du chargeur de papier en option PF-530.

Lors de l'impression sur étiquettes adhésives, le principe de base est que la partie autocollante ne doit jamais toucher un composant quelconque de la machine. Si le film adhésif colle au tambour ou aux rouleaux, la machine sera endommagée.

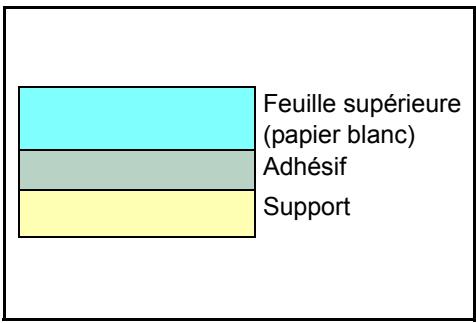

Les planches d'étiquettes se composent de trois couches, illustrées dans la figure ci-contre. L'impression s'effectue sur la feuille supérieure. La couche adhésive est constituée d'adhésifs autocollants. La feuille de support (également appelée doublure) protège les étiquettes jusqu'à leur utilisation. En raison de la complexité de sa composition, le papier d'étiquettes adhésifs est particulièrement exposé aux problèmes d'impression.

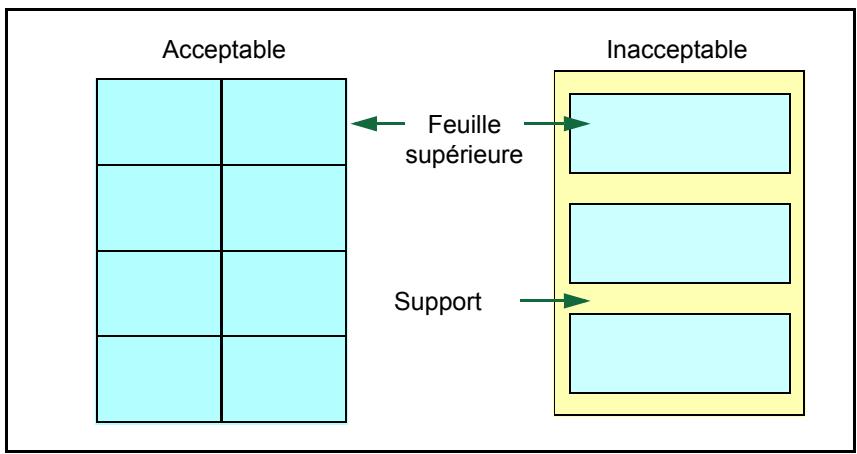

La planche d'étiquettes doit être entièrement recouverte de sa feuille supérieure, sans espaces entre les étiquettes. Sinon, les étiquettes risquent de se décoller, entraînant ainsi de graves problèmes de bourrage.

Sur certaines planches d'étiquettes, le papier supérieur dépasse d'une marge supplémentaire. Ne retirez pas la feuille supplémentaire tant que l'impression n'est pas terminée.

Le tableau ci-dessous présente les spécifications à respecter pour les étiquettes.

Élément	Spécification
Grammage de la feuille supérieure	44 à 74 g/m2(12 à 20 lb/rame)
Grammage du composite	104 à 151 g/m2(28 à 40 lb/rame)
Épaisseur de la feuille supérieure	0,086 à 0,107 mm (3,9 à 4,2 mils)
Épaisseur du composite	0,115 à 0,145 mm (4,5 à 5,7 mils)
Degré d'humidité	4 à 6 % (composite)

Cartes postales

Aérez la pile de cartes et alignez les bords avant de les placer dans le bac Multi. Assurez-vous qu'elles ne sont pas tuilées, afin d'éviter les bourrages papier.

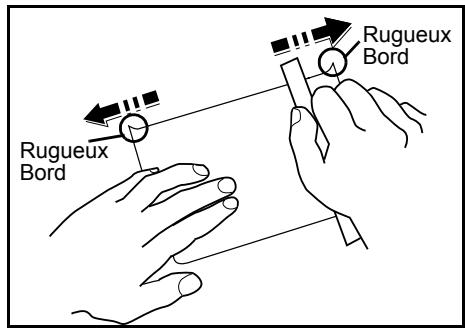

Certaines cartes postales représentent des bords irréguliers au verso (causés par la découpe). Si c'est le cas, placez les cartes sur une surface plane et aplanissez les bords avec, par exemple, une règle.

Enveloppes

Les enveloppes doivent toujours être chargées à partir du bac MF, avec la face à imprimer vers le haut. Les enveloppes doivent être chargées à partir du bac MF ou du chargeur de papier en option PF-530.

La composition d'une enveloppe étant plus complexe que celle d'un papier ordinaire, il n'est pas toujours possible d'assurer une impression homogène sur l'intégralité de la surface de l'enveloppe.

Généralement, sur les enveloppes, la direction du grain est en diagonale. Se reporter à Grain du papier à la page 3-6. Or, cette direction peut aisément être à l'origine de plis ou de gaufrages lors du passage des enveloppes dans l'imprimante. Avant d'acheter des enveloppes en grande quantité, il est recommandé de tester un échantillon sur la machine et de vérifier que l'imprimante prend en charge ce type d'enveloppe.

• N'utilisez pas d'enveloppés contenant un adhésif liquide.
• Évitez les longues sessions d'impression destinées aux seules enveloppées. En effet, l'impression intensive d'enveloppées peut entraîner l'usure prématurée de l'imprimante.
• En cas de bourrage, retirez quelques enveloppes du bac Multi.
• Pour éviter les bourrages liés aux enveloppes tuilées, il est recommandé de ne pas laisser plus de 10 enveloppes imprimées dans le plateau supérieur.

Lorsque vous chargez des enveloppes ou des cartes dans le bac MF

Chargez l'enveloppe avec la face à imprimer vers le haut.

Carte réponse (Oufuku Hagaki)

Carte (Hagaki)

Portrait format enveloppées Fermez le rabat. Ouvrez le rabat.

Remarque Utilisez des cartes réponse dépliées (Oufuku Hagaki).

Papier épais

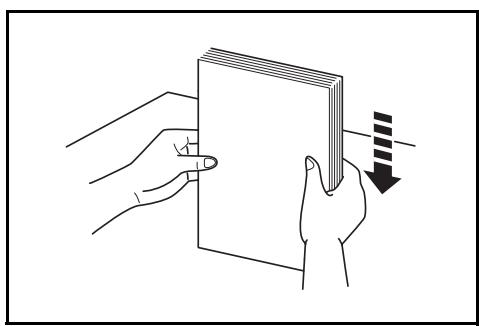

Aérez la pile de papier et alignez les bords avant de les placer dans le bac Multi. Certains papiers représentent des bords irréguliers au verso (causés par la découpe). Si c'est le cas, placez le papier sur une surface plane et aplanissez les bords une ou deux fois avec, par exemple, une règle. L'utilisation d'un papier dont les bords sont irréguliers peut entraîner des bourrages papier.

Remarque : Si des bourrages survennent alors que le papier a été lissé de cette façon, placez le papier dans le bac MF avec le bord d'attaque relevé de quelques millimètres, comme illustré ci-contre.

Si vous utilisez souvent du papier épais, nous recommandons l'utilisation du chargeur de papier en option PF-530.

Papier couleur

Le papier couleur doit répondre aux mêmes conditions que le papier blanc de qualité supérieure, voir la section Papier, specifications, page 3-2. En outre, les pigments utilisés dans le papier doivent résister aux hautes températures de fixation lors de l'impression (jusqu'à 200°C ou 392°F).

Remarque : Si vous utilisez souvent du papier couleur, nous recommandons l'utilisation du chargeur de papier en option PF-530.

Papier pré-imprimé

Le papier pré-imprimé doit répondre aux mêmes specifications que le papier blanc de qualité supérieure, voir la section Papier, specifications, page 3-2. L'encre pré-imprimée doit résister aux hautes températures de la fixation pendant le processus d'impression et doit être compatible avec l'huile de silicone. N'utilise pas de papier avec surface traitée, tel que le type de papier couramment utilisé pour les calendriers.

Papier recyclé

Sélectionnez un papier recyclé répondant aux mêmes specifications que le papier blanc de qualité supérieure sauf en terme de blancheur, voir la section Papier, specifications, page 3-2.

Remarque : Avant d'acheter un papier recyclé, il est recommandé de tester un échantillon sur la machine et de vérifier si la qualité d'impression est satisfaisante.

Papier couché

Le papier couché est créé en traitant la surface du papier de base avec un revêtement qui permet une meilleure qualité d'impression que le papier normal. Le papier couché est utilisé pour une qualité d'impression particulièrement élevée.

La surface du papier de haute qualité ou de qualité moyenne est revêtue d'agents spéciaux qui améliorent la couverture de l'encre en rendant la surface du papier plus lisse. Ces agents sont utilisés pour revêtir les deux côtés ou un seul côté du papier. Le côté revêtu a un aspect légèrement brillant.

IMPORTANT Lorsque vous imprimez sur du papier couché dans un lieu très humide, assurez-vous que le papier soit conservé au sec, car l'humidité peut faire coller les feuilles entre elles lorsqu'elles sont chargées dans l'imprimante.

Indicateurs de type de papier (chargeur de papier optionnel pf-530)

Si vous devez charger du papier non standard dans le chargeur de papier optionnel PF-530, pliez la feuille de l'indicateur de type de papier fournie en trois afin que le symbole du type de papier approprié soit tourné vers l'extérieur et introduisez-la dans le présentoir du bac.

Enveloppes

Papier épais

Etiquettes

Papier couché

La feuille blanche peut être utilisée pour inscrire d'autres noms ou symboles. Lors de l'inscription d'un nom ou d'un symbole sur la partie inférieure de la feuille, inversez-le par rapport à la partie supérieure.

Type de papier

L'imprimante peut imprimer selon le paramètre le moins adapté au type de papier utilisé.

Lorsque vous associez un type de papier à une source de papier à partir du panneau de commande de l'imprimante, celle-ci sélectionne automatiquement la source de papier appropriée et imprime dans le mode le mieux adapté au type de papier correspondant.

Il est possible de définir un autre paramètre de type de papier pour chaque source de papier, y compris pour le bac Multi. Outre les types de papier prédéfinis, vous pouvez également définir et sélectionner des types de papier personnalisés. Se reporter à Réglage papier (Création d'un type de papier personnalisé) à la page 4-39. Les types de papier suivants peuvent être utilisés.

Type de papier	Source du papier
	Bac MF	Bac à papier/Chargeur depapier en optionPF-520	Grammage dupapier	Chemin recto-verso	Chargeur depapier en optionPF-530
NORMAL	Oui	Oui	Normal 2	Oui	Oui
TRANSPARENT	Oui	Non	Très lourd	Non	Non
PRÉIMPRIMPÉ	Oui	Oui	Normal 2	Oui	Oui
ÉTIQUETTES	Oui	Non	Lourd 1	Non	Oui
COUCHÉ	Oui	Oui	Normal 3	Oui	Oui
RECYCLÉ	Oui	Oui	Normal 2	Oui	Oui
VÉLIN	Oui	Non	Léger	Non	Non
RUGUEUX	Oui	Oui	Normal 3	Oui	Oui
EN-TÊTE	Oui	Oui	Normal 2	Oui	Oui
COULEUR	Oui	Oui	Normal 2	Oui	Oui
PERFORÉ	Oui	Oui	Normal 2	Oui	Oui
ENVELOPPE	Oui	Non	Lourd 2	Non	Oui
BRISTOL	Oui	Non	Lourd 1	Non	Oui
COUVERT	Oui	Non	Lourd 1	Oui	Oui
EPAIS	Oui	Non	Lourd 2	Oui	Oui
HAUTE QUALITÉ	Oui	Oui	Normal 3	Oui	Oui
PERSO 1 (à 8)†	Oui	Oui	Normal 2	Oui	Oui

Oui : peut être stocké.... Non : ne peut pas être stocké †. Type de papier défini et enregistré par l'utilisateur. Il est possible de définir jusqu'à 8 types de paramètres utilisateur. Pour plus d'informations, reportez-vous à la section Réglage papier (Création d'un type de papier personnalisé) à la page 4-39.

Chargement du papier

La section suivante décrit la procédure de chargement du papier dans le bac et le bac Multi.

Chargement de papier dans le bac

1 Aérez les supports (papier), puis égalisez la pile sur une surface plane pour éviter les bourrages papier ou les impressions de travers.

2 Retirez la cassette de l'imprimante.

3 Tournez la molette de format papier jusqu'à ce que le format que vous comptez utiliser apparaisse dans la fenêtre correspondante.

Remarque : Lorsque la molette de format de papier indique Other, le format doit être configuré depuis le panneau de commande de l'imprimante. Se reporter à Format bac (1 à 4) (Définition du format du papier du bac) à la page 4-36.

4 Appuyez sur le levier d'ouverture et faites glisser les guides de papier gauche et droit jusqu'au format de papier souhaité.

5 Appuyez sur le levier d'ouverture et faites glisser la butée du papier jusqu'au format de papier souhaité.

Les formats papier standard sont indiqués à l'intérieur du bac.

6 Chargez le papier souhaité dans le bac.

Remarque Ne placez pas de papier au-delà des repères de chargement maximal indiqués sur les guides papier.

Le bac à papier contient environ 500 feuilles de papier de 80 g/m² (21 lb.) d'une épaissur de 0,11 mm (le modèle FS-C5150DN contient environ 250 feuilles de papier d'une épaissur de 0,11 mm/feuille).

Réinsérez la cassette dans l'imprimante et enoncez-la complètement.

L'avant du bac papier contient un indicateur de niveau de papier qui permet de connaître la quantité de papier restante. Lorsque le papier est épuisé, l'indicateur affiche le niveau (vide).

Chargement de papier dans le bac multi

1 Aérez les supports (papier), puis égalisez la pile sur une surface plane pour éviter les bourrages papier ou les impressions de travers.

2 Appuyez au centre du bac MF et tirez-le vers vous jusqu'à ce qu'il s'arrête.

3 Tirez le sous-bac vers vous jusqu'à ce qu'il s'arrête et vérifiez qu'il n'y a pas d'espace.

4 Réglez la position des guides papier sur le bac MF. Les formats de papier standard sont marqués. Pour les formats standard, faites glisser les guides jusqu'à la position correspondante.

5 Alignez le papier sur les guides papier et insérez-le plus loin possible.

Remarque Ne placez pas de papier au-delà des repères de chargement maximal indiqués à l'intérieur du bac Multi.

Lorsque vous imprimez sur des transparents, chargez une feuille à la fois dans l'imprimante.

Si le papier est très courbé dans un sens, par exemple si le papier est déjà imprimé sur une face, essayez de l'enrouler dans le sens opposé afin de compenser la courbure. À leur sortie, les feuilles imprimées seront plates.

Configurez le format de papier du bac Multi depuis le panneau de commande de l'imprimante. Se reporter à Format Bac MF (Définition du format du papier du bac MF) à la page 4-34.

Butée du papier

Pour utiliser la butée d'éjection de feuille, ouvrez-la comme illustré ci-dessous (exemple : Legal)

4 Utilisation du panneau de commande

Ce chapitre aborde les rubriques suivantes :

Informations générales 4-2

Description du panneau de commande 4-3

Touches 4-6

Utilisation du système de sélection de menus 4-8

Réglage d'un menu de sélection de mode 4-10

Imprimer Rapport 4-11

Mémoire USB (sélection mémoire USB) 4-17

Boîte personnalisée (Utilisation d'une Boîte personnalisée) 4-21

Boîte travail 4-26

Compteur (Affichage de la valeur du compteur) 4-33

Paramètres papier 4-34

Paramètres impr. 4-42

Réseau (Paramètres réseau) 4-51

Périphérique commun (Sélection/Réglage des périphériques communs) 4-57

Sécurité 4-68

Comptabilité des travaux (Sélection/réglage de la comptabilité des travaux) 4-77

Administrateur (Paramètres administrateur) 4-84

Ajuster/Maintenance (Sélection/paramètre Ajuster/Maintenance) 4-87

Fonctions en option 4-97

Informations générales

Ce chapitre fournit toutes les indications nécessaires à la configuration de l'imprimante couleur Ecosys. Le panneau de commande ne sert généralement qu'à définir des paramètres par défaut. En effet, vous pouvez modifier la plupart des paramètres d'imprimante à partir du pilote d'imprimante accessible depuis le logiciel de votre application.

Remarque : Les modifications apportées aux paramètres de l'imprimante depuis une application prévalent sur celles effectuées depuis le panneau de commande.

Vous pouvez également accéder aux différents paramètres de l'imprimante à distance en utilisant le panneau de commande, le pilote de l'imprimante ou d'autres utilisaires comme État du moniteur. Les autres utilisaires de l'imprimante peuvent être installés à l'aide du CD-ROM livré avec l'imprimante.

Vous trouverez dans ce chapitre une description détaillée du panneau de commande, de ses menus, ainsi que des procédures de modification des différents paramètres d'imprimante.

Description du panneau de commande

Situé sur le dessus de l'imprimante, le panneau de commande se compose d'un écran à cristaux liquides de deux lignes de 21 caractères, ainsi que de huit touches et trois voyants.

Les messages qui s'affichent à l'écran ainsi que les fonctions des différents voyants et touches sont décrits ci-après.

Écran

L'écran du panneau de commande affiche les éléments suivants :

des informations sur l'état de l'imprimante : les dix messages répertoriés ci-après s'affichent pendant le déroulement normal de l'impression. - Pour plus d'informations sur le code d'erreur et les erreurs de l'imprimante nécessitant l'attention de l'utilisateur, reportez-vous à la section Dépannage à la page 6-1.

Informations d'état

Message	Signification
Self test	L'imprimante effectue un test d'auto-diagnostic après la mise sous tension.
Attendre SVP	L'imprimante est en cours de préchauffage et n'est pas prête.A à la première mise sous tension de l'imprimante, ce message reste affchéé quelques minutes.
Attendre SVP(chargement papier)	Ce message s'affiche lorsque l'imprimante se prépare à imprimer sur du papier couché (COUCHÉ) provenant du chargeur de papier en option PF-530.
Attendre SVP(Ajout de toner)	Un réapprovisionnement de toner est en cours. Ce message peut s'afficher lors de l'impression en continu d'un grand nombre de pages nécessitant une quantité importante de toner, telles que des photographies, etc.
Attendre SVP(Calibrage)	La fonction de calibrage couleur s'effectue automatiquement lors de la mise sous tension de l'imprimante. Il est aussi possible d'exécuter cette fonction manuellement depuis le panneau de commande.Pour plus d'informations, reportez-vous à la section Calibrage couleurs à la page 4-87.
Attendre SVP(nettoyage)	Affiché pendant le nettoyage du chargeur principal.
Attendre SVP(refroidissement)	L'imprimante est en cours de refroidissement et n'est pas prête.
Prêt	La machine est prête à imprimer.
En traitement	La machine recoit des données à imprimer. Ce message s'affiche également lorsque l'imprimante lit une mémoire USB, un disque dur ou un disque RAM.
En veille	L'imprimante est en mode de veille automatique. Ce mode est désactivé lorsquel'imprimante recoit un travail d'impression. ÀpRES un temps de préchauffage, l'imprimante passée en ligne.Pour plus de détails sur le mode de veille automatique, reportez-vous à la section Mise en veille (Délai de temporisation de la mise en veille) à la page 4-65.
Supprimer data	Les travaux reçus par l'imprimante sont en cours d'annulation. Pour annuler un travail, reportez-vous à la section Annulation d'un travail d'impression à la page 4-6.

Codes d'erreur

Se reporter au Dépannage à la page 6-1.

Voyants prêt, données et attention

Les voyants suivants s'allument lors du déroulement normal de l'impression et lorsque l'imprimante nécessite l'intervention de l'opérateur. À chaque voyant correspondant différents états, chacun avec une signification propre.

Voyant	Description
Prêt ○	Clignotant. Erreur que vous poupez résoudre. Pour plus d'informations, reportez-vous à la section Dépannage à la page 6-1. Allumé. Imprimante prête et en ligne. L'imprimente imprime les données qu'elle reçoit. Éteint. Indique que l'imprimente est hors ligne, car l'impression a été interrompue manuelle ou automatiquement en raison d'une condition d'erreur. Les données peuvent être reçues, mais ne seront pas imprimées. Pour plus d'informations, reportez-vous à la section Messages d'erreur à la page 6-7 si l'impression a été interrompue automatiquement lorsqu'une condition d'erreur s'est produit.
Données ○	Clignotant. Données en cours de réception. Allumé. Traitement des données reçues avant le début de l'impression ou accès en cours à une carte CompactFlash, un disque Microdrive ou RAM.
Attention ○	Clignotant. Si Attende SVP est affché, l'imprimente est en préchauffage. Si l'imprimente ne peut pas imprimer pour chaque raison (par ex. absence de papier dans le bac), vérifie l'écran et effectuez l'action requise. Pour plus d'informations, reportez-vous à la section Messages d'erreur à la page 6-7. Allumé. L'imprimente ne peut pas imprimer en raison d'une erreur. Vérifiez l'écran et effectuez l'action requise. Pour plus d'informations, reportez-vous à la section Messages d'erreur à la page 6-7.

Touches

Les touches du panneau de commande permettent de configurer l'utilisation de l'imprimante. Certaines d'entre elles disposent d'une fonction secondaire.

Touche GO

Utilisez-la pour effectuer les opérations suivantes :

• Reprendre l'impression après certaines erreurs. Quitter le mode de veille automatique.

Touche CANCEL

Cette touche permet d'effectuer les opérations suivantes : Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

• Annuler un travail d'impression.
• Arrête la sonnerie d'une alarme.
• Réinitialiser des valeurs numériques ou annuler une méthode de configuration à partir du système de menus.

Annulation d'un travail d'impression

1 Lorsque l'imprimante affiche En traitement, appuyez sur [Cancel].

Annulation d'impression ? s'affiche à l'écran suivi du nom du travail en cours.

2 Appuyez sur ou ∇ pour afficher le travail souhaité, puis appuyez sur [OK].

Le message Supprimer data apparaît à l'écran et l'impression est interrompue après la page en cours.

Touche MENU

MENUE

• La touche [MENU] vous permet d'accéder au système de menus afin de modifier la configuration et l'environnement d'impression de l'imprimante.

Touches fléchées

• Les quatre touches fléchées seront, dans le cadre du système de menus, à accéder à un élément ou à entraîner des valeurs numériques. Utilisez et pour changer de menu, et et pour accéder au sous-menu.
• La touche fléchée comptant un point d'interrogation (2) peut être actionnée lorsqu'un message de bourrage papier est affi
• Lorsque Sélection Bac ? s'affiche à l'écran, utilisez les touches et pour sélectionner une autre source de papier.

Touche OK

Cette touche permet d'effectuer les opérations suivantes :

• Finaliser le paramétrage de valeurs numériques et d'autres sélections.
• Définir la source de papier lorsque le message Sélection Bac ? apparait à l'écran.

Système de sélection de menus

Cette section décrit l'utilisation du système de sélection de menus.

La touche [MENU] du panneau de commande vous permet d'accéder au menu pour configurer les paramètres d'imprimante selon vos besoins.

Les réglages peuvent être effectués lorsqu'un état Prêt, EnTraitement ou un message similaire est affiché sur l'écran de l'imprimante.

Remarque Les réglages effectués à partir du logiciel de l'application et du pilote d'imprimante prévalent sur ceux effectués depuis le panneau de commande.

Accès au menu de sélection de mode

Appuyez sur [MENU] lorsque l'état Prêt apparait à l'écran de l'imprimante.

Le menu de sélection de mode s'affiche.

Indique qu'il existe un sous-menu.

Sélection d'un menu

Le menu de sélection de mode est de type hiérarchique. Appuyez sur ou pour afficher le menu souhaité.

Si le menu sélectionné dispose d'un sous-menu, le symbole > suit le nom du menu.

Appuyez sur pour accéder au sous-menu ou pour revenir en arrière.

Le symbole > précède le nom du sous-menu.

Appuyez sur pour accéder à un autre sous-menu ou pour revenir en arrière.

Le symbole >> précède le nom du deuxième sous-menu.

Réglage d'un menu

Sélectionnez le menu souhaité et appuyez sur [OK] pour confirmer ou modifier la configuration.

Appuyez sur ou pour afficher l'élément souhaité, puis sur [OK] pour valider la valeur ou l'ensemble des sélections.

Annulation d'une sélection de menu

Si vous appuyez sur [MENU] à l'intérieur d'un menu, l'état Prêt apparait de nouveau à l'écran.

Réglage d'un menu de sélection de mode

Cette section décrit les procédures utilisées pour chaque élément de menu dans le menu de sélection de mode.

Imprimer Rapport

1 Lorsque l'imprimante affiche Prêt, Attendre SVP, En veille et En traitement, appuyez sur [MENU]. Le menu de sélection de mode s'affiche. (Par exemple: Imprimer Rapport)

2 La sélection change à chaque fois que vous appuyez sur ou .

• Imprimer Rapport
• Mémoire USB Boîte personnalisée Boîte travail
• Compteur Paramètres papier Paramètres impr Réseau
• Périphérique commun
• Sécurité
• Compte travaux
• Administrateur
• Ajuster/Maintenance

IMPORTANT L'option Boîte personnalisée s'affiche dans le menu de sélection du mode lorsque le disque dur est installé. L'option Boîte travail s'affiche lorsque le disque dur est installé ou lorsque le disque RAM a été configuré.

Pour plus d'informations, reportez-vous à la section Boîte personnalisée (Utilisation d'une Boîte personnalisée) à la page 4-21, Boîte travail à la page 4-26 ou Mode Disque RAM (Utilisation du disque RAM) à la page 4-60.

Remarque : Si vous utilisez le premier mode sélectionné lorsque l'imprimante est sous tension, Imprimer Rapport s'affiche. À partir de la deuxième fois, la dernière option du menu sélectionnée la fois précédente sera affichée.

Imprimer rapport

L'imprimante imprime le rapport. L'impression du rapport comprend les éléments suivants :

• Imprimer Structure Menus
• Impression Page configuration
• Imprimer liste polices
• Imprimer liste fichiers HDD
• Imprimer liste Disque RAM

Imprimer Rapport

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Imprimer Rapport > apparaisse.

Notez que les menus indiqués dans la liste peuvent varier selon les options installées dans l'imprimante.

L'imprimante imprime une liste complète du système de sélection de menus, c'est-à-dire la carte de menus.

1 Appuyez sur lorsque Imprimer Rapport > est affiché. 2 >Imprimer Structure Menus s'affiche. Dans les autres écrans, appuyez sur ou jusqu'à ce que la structure apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation (?) apparait. 4 Appuyez sur [OK]. Le message En traitement s'affiche et l'imprimante imprime une structure des menus.

Imprimer Structure Menu ?

L'impression d'une page de configuration vous permet de vérifier l'état en cours de l'imprimante, y compris l'espace mémoire disponible et les paramètres machine.

1 Appuyez sur lorsque Imprimer Rapport > est affiché. 2 Appuyez sur ou ∇ jusqu'à ce que > Impression Page configuration apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation (?) apparait.

Impression

Page de configuration ?

4 Appuyez de nouveau sur [OK]. Le message En traitement s'affiche et l'imprimante imprime une page de configuration.

Pour obtenir un exemple de page de configuration, reportez-vous à la section suivante : Description de la page de configuration.

Description de la page de configuration

Les numéros qui apparaissent dans l'illustration ci-après renvoient aux éléments expliqués sous cette dernière. Les éléments et les valeurs affichés varient selon la version du micrologiciel de l'imprimante.

1 Version

Cet élément indique la version et la date de révision du micrologiciel (firmware) de l'imprimante.

2 Information sur les paramètres de l'imprimante

Cet élément indique différents paramètres d'imprimante pour les composants matériels :

• Format et type de papier contenu dans le bac Multi
• Format et type de papier contenu dans le bac
• Délai de mise en veille
• Délai de temporisation de l'alimentation papier

3 Options installées

Cet élément présente les options installées dans l'imprimante :

• Chargeur de papier
• Disque dur

4 État du réseau

Cet élément indique l'adresse IP, l'adresse du masque de sous-réseau ainsi que l'adresse de passerelle par défaut pour la carte d'interface réseau figurant dans l'imprimante.

5 Informations interface

Cette information affiche l'état du bloc pour les éléments incluant le logement de mémoire USB et l'interface USB.

6 Mémoire

Cet élément fournit les informations suivantes :

• Mémoire standard dans l'imprimante
• État du logement de mémoire optionnel (en Mo)
• Mémoire totale dans l'imprimante
• État en cours du disque RAM

7 Émulation

Cet élément indique toutes les émulations d'imprimante disponibles. Le réglage par défaut pour l'Amérique du Nord est émulation KPDL (AUTO). Le réglage par défaut pour toutes les autres régions est émulation PCL 6. Les émulations sont les suivantes :

Affiche les informations du compteur. Le nombre total de pages imprimées et le nombre total de pages sont affichés pour chaque format de papier et sont classés par couleur/noir et blanc/total pour chaque compteur.

9 États des consommables

Cet élément indique le niveau approximatif de toner restant. Si la valeur est 100, la cartouche de toner est pleine. Plus le niveau est proche de 0, plus la quantité de toner restant est faible.

Imprimer liste polices?

Imprimer liste de polices

Pour vous aider à choisir une police, vous pouvez imprimer des listes de polices internes ou de polices optionnelles.

1 Appuyez sur lorsque Imprimer Rapport > est affiché. 2 Appuyez sur ou jusqu'à ce que >Imprimer liste polices apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez de nouveau sur [OK]. Le message En traitement apparaît et l'imprimante imprime une liste de polices avec un exemple et le numéro de chacune d'elles.

Imprimer liste fichiers HDD

Vous permet d'imprimer une liste des fichiers du disque dur.

Ce menu s'affiche uniquement lorsque le disque dur en option est installé sur l'imprimante.

IMPORTANT Il est uniquement affiché lorsque l'imprimante possède un disque dur installé et correctement formaté.

Remarque Il est possible d'installer un disque dur en option uniquement sur le modèle FS-C5250DN.

1 Appuyez sur [OK] lorsque Imprimer Rapport > est affiché. 2 Appuyez sur [>] ou [∇] jusqu'à ce que >Imprimer liste fichiers HDD apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

4 Appuyez de nouveau sur [OK]. Le message En traitement s'affiche et l'imprimante imprime une liste des fichiers stockés sur le disque dur.

Imprimer liste disque RAM

Vous permet d'imprimer une liste des fichiers du disque RAM.

IMPORTANT s'affiche lorsque le mode disque RAM est activé.

1 Appuyez sur [OK] lorsque Imprimer Rapport > est affiché. 2 Appuyez sur [OK] ou [>] jusqu'à ce que >Imprimer liste Disque RAM apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez de nouveau sur [OK]. Le message En traitement s'affiche et l'imprimante imprime une liste des fichiers stockés sur le disque RAM.

Imprimer liste fichiers HDD ?

Imprimer liste Disque RAM ?

Mémoire USB (sélection mémoire USB)

Spécifie les paramètres pour le retrait de la mémoire USB et l'impression du contenu de la mémoire USB. Le menu Mémoire USB s'affiche automatiquement lorsque vous installez la mémoire USB.

IMPORTANT Ce message s'affiche uniquement lorsque le verrouillage d'hôte USB est réglé sur Débloquer. Pour plus d'informations, reportez-vous à la section Blocage de l'interface (Paramètres de blocage de l'interface (périphérique externe)) à la page 4-69.

Les options disponibles dans Mémoire USB sont les suivantes :

• Imprimé Fichier (Impression d'un fichier)

Alimentation (sélection de la source d'alimentation du papier)

• Supprimer périphérique (Retrait de la mémoire USB)
• Imprimer liste des fichiers (Impression d'une liste des fichiers de la mémoire USB)

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Mémoire USB > apparaisse.

Notez que les menus indiqués dans la liste peuvent varier selon les options installées dans l'imprimante.

Imprimé fichier (impression d'un fichier)

Vous pouvez utiliser cette option pour spécifier l'impression de fichiers de la mémoire USB.

1 Appuyez sur lorsque Mémoire USB > est affiché. 2 Imprim Fichier s'affiche. Dans les autres écrans, appuyez sur ou jusqu'à ce que la structure apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Appuyez à nouveau sur [OK]. Le dossier ou le fichier s'affiche. (Par exemple: Dossier 1)

Le dossier ou le fichier suivant s'affiche en défilant à chaque fois que vous appuyez sur ou .

Pour voir les dossiers ou les fichiers de niveaux inférieurs, appuyez sur

Dossier 2

Mémoire USB

00: Dossier 1

00: Dossier 1 01: Dossier 2

01: Dossier 2 02: Fichier 3

01: Dossier 2 02: Fichier 3

Pour voir les dossiers ou les fichiers de niveaux encore inférieurs, appuyez sur

(Par exemple : Fichier 3)

IMPORTANT Veuillez noter qu'un maximum de 3 niveaux de dossiers ou de fichiers est affiché. Un certain temps peut s'écouler avant l'affichage du nom du dossier ou du fichier en fonction de la taille de la mémoire USB ou du nombre de fichiers.

Vous pouvez naviguer parmi les dossiers en appuyant sur et ou et.

Appuyez sur [OK]. Un point d'interrogation (?) apparaît.

Fichier 3

Copies

6 Appuyez à nouveau sur [OK]. Copies apparaît.

Réglez le nombre de copies à imprimer pour le fichier spécifique dans la mémoire USB.

IMPORTANT Pour utiliser cette fonction, un disque dur en option doit être installé dans l'imprimante ou le disque RAM doit être activé.

Remarque Il est possible d'installer un disque dur en option uniquement sur le modèle FS-C5250DN.

Copies

Lorsque l'écran affiche Copies à l'étape 5 ci-dessus, appuyez sur et ou et pour afficher le nombre de copies. (Par ex.: 10)

Alimentation ? Bac 1

2. Appuyez sur [OK]. Alimentation et un point d'interrogation (?) apparaissent.

Alimentation ? Bac 2

Alimentation (sélection de la source d'alimentation du papier)

Réglez le papier utilisé pour l'impression du fichier spécifique dans la mémoire USB.

1 Lorsque l'écran affiche Alimentation à l'objet 2 ci-dessus, appuyez sur et ou et jusqu'à afficher la source du papier. (Par exemple: Bac 2) Notez que les menus indiqués dans la liste peuvent varier selon les options installées dans l'imprimante. 2 Appuyez sur [OK]. Le message En traitement s'affiche et l'imprimante imprime un fichier stocké dans la mémoire USB.

Supprimer périph. (retrait de la mémoire USB)

Spécifie le paramètre pour la suppression de la mémoire USB.

1 Appuyez sur lorsque Mémoire USB > est affiché. 2 Appuyez sur ou jusqu'à ce que >Supprimer périph. apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Appuyez à nouveau sur [OK]. Le menu disparaît et le périphérique de mémoire USB peut être retiré.

Imprimer liste des fichiers (impression d'une liste des fichiers de la mémoire USB)

Vous permet d'imprimer une liste des fichiers du périphérique de mémoire USB.

1 Appuyez sur lorsque Mémoire USB > est affiché. 2 Appuyez sur ou jusqu'à ce que >Imprimer liste des fichiers apparaisse.

Imprimer liste des fichiers?

3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Appuyez de nouveau sur [OK]. Le message En traitement s'affiche et l'imprimante imprime une liste des fichiers stockés sur la mémoire USB.

Boîte personnalisée (utilisation d'une boîte personnalisée)

IMPORTANT Pour utiliser une Boîte personnalisée, il convient d'installer un disque dur optionnel dans l'imprimante. Le disque dur doit être formaté à partir de l'imprimante. Pour plus d'informations, reportez-vous à la section Disque dur (Utilisation du disque dur en option) à la page 4-62.

Remarque Il est possible d'installer un disque dur en option uniquement sur le modèle FS-C5250DN.

Une Boîte personnalisée est une boîte à tout faire qui permet aux utilisateurs de stocker les données d'impression sur le disque dur de l'imprimante afin de les réutiliser selon les besoins.

Utilisez COMMAND CENTER pour créer et supprimer une Boîte personnalisée. Utilisez en revanche le pilote de l'imprimante pour envoyer les données stockées dans la boîte. Pour plus d'informations, consultez les documents COMMAND CENTER Operation Guide et Printer Driver User Guide.

Utiliser le panneau de commande de l'imprimante pour imprimer les données d'impression stockées dans une Boîte personnalisée.

Les options disponibles dans Boîte personnalisée sont les suivantes :

• Sélection boîte (numéro de boîte : nom de boîte) (Sélection de la boîte personnalisée)
• Imprimer liste boîte (Imprime une liste des boîtes personnalisées)

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Boîte personnalisée > apparaisse.

Sélection boîte (numéro de boîte : nom de boîte) (sélection de la boîte personalisée)

Utilisez cette procédure pour sélectionner la Boîte personnalisée contenant votre document.

IMPORTANT Le menu Sélection boîte ne s'affiche que lorsqu'il y a une boîte personnalisée.

1 Appuyez sur lorsque Boîte personnalise > est affiché. 2 Appuyez sur ou jusqu'à ce que > Sélection boîte > apparaisse. Le numéro de boîte et le nom de boîte sont affichés (par ex. : 0001: Boîte1) 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) précède le numéro de la boîte. 4 Appuyez sur ou jusqu'à ce que le numéro de boîte et le nom de boîte désirés s'affichent. Les nombres de boîte de 0001 à 1000 sont affichés. Appuyez sur ou pour faire défiler et accéder aux noms de boîte longs.

Boîte personnalisée >

Sélection boîte 0001: Boîte 1

Sélection boîte 0001: Boîte 1

>Sélection boîte > 0001:Boîte 1

Appuyez sur [OK] pour afficher la Boîte personnalisée désirée.

Reportez-vous ensuite à la section Manipulation des données dans la Boîte personnalisée à la page 4-22.

IMPORTANT Si vous avez défini un mot de passe pour la Boîte personnalisée, effectuez ensuite l'étape Mot de passe boîte (Saisie du mot de passe de la boîte).

Mot de passe boîte (saisie du mot de passe de la boîte)

L'accès de l'utilisateur à une Boîte personnalisée peut être limité en spécifiant un mot de passe pour la boîte. Le mot de passe est spécifique à partir de COMMAND CENTER.

Mot de passe boîte

1 Si vous avez défini un mot de passe pour la boîte personalisée, appuyez sur lorsque > Sélection boîte > est affiché. Mot de passe boîte est affiché et le curseur clignotant (_ ) apparait. 2 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez le mot de passe spécifique. Appuyez sur les touches ou pour déplacer le curseur vers la gauche et la droite. 3 Appuyez sur [OK] pour définir le mot de passe et passer à l'étape suivante Manipulation des données dans la Boite personnelisée.

IMPORTANT Après avoir saisi votre mot de passe, l'imprimante vérifie le mot de passe. Si vous saisissez un mauvais mot de passe, Mot de passe incorrect s'affiche et l'écran de saisie s'affiche à nouveau. Saisissez à nouveau le mot de passe correctement.

Manipulation des données dans la boite personnalisée

Les éléments que vous pouvez manipuler dans la Boîte personnalisée sont les suivants :

• Imprimer tous les fichiers (Imprime toutes les données)
• Numéro de boîte : nom de boîte / Numéro de document : nom de document (Sélectionne les données)
• Supprimer tous les fichiers (Supprime toutes les données)
• Imprimer liste des fichiers (Imprime une liste de documents)

IMPORTANT Les menus Numéro de boîte : nom de boîte / Numéro de document : nom de document, Imprimer tous les fichiers et Supprimer tous les fichiers sont affichés lorsqu'il y a plusieurs documents.

Imprimer tous les fichiers (imprime toutes les données)

Utilisez cette procédure pour imprimer tous les documents dans la Boîte personalisée.

1 Appuyez sur lorsque > Sélection boîte > avec le numéro de boîte et le nom de boîte sont affichés.

>Sélection boîte > 0001:Boîte 1

Imprimer tous les fichiers ? Tous les fichiers Nb copies 010 Tous les fich. ? Bac MF

Appuyez sur ou jusqu'à ce que >>Imprimer tous les fichiers ? apparaisse, puis sur [OK]. Un point d'interrogation (?) apparaît.

2 Appuyez de nouveau sur [OK]. L'écran pour le réglage du nombre de copies apparaît. Appuyez sur , , ou pour saisir le nombre de copies (par ex. 10).

Vous pouvez sélectionner un nombre de copies compris entre 001 et 999.

3 Appuyez sur [OK]. L'écran pour la sélection de la source de papier apparait. Appuyez sur ou jusqu'à ce que la source de papier souhaitée s'affiche. Selon les unités en option installées, un ou plusieurs des éléments suivants sont affichés :

Bac MF Bac (seul le bac standard de l'imprimante est utilisé) Bac 1 à 4 (chargeur de papier en option installé) Automatique

Remarque Bac 4 est disponible uniquement sur FS-C5250DN.

Supprimer après imp? Inactif

Sélection boîte > 0001: Boîte 1

0001: Boîte 1 0001: Données 1

0001: Données 1 Nb copies 010

4 Appuyez sur [OK]. L'écran pour sélectionner la suppression des données après l'impression apparait avec un point d'interrogation clignotant (?) 5 Sélectionnez Inactif ou Actif à l'aide des touches ou . 6 Appuyez sur [OK]. En traitement est affiché et le nombre de copies spécifique de tous les documents est imprimé. Si vous sélectionnez Actif dans l'écran Supprimer après imp, tous les documents sélectionnés sont supprimés après la fin de l'impression.

Utilisez cette procédure pour sélectionner un document, puis imprimer ou supprimer le document sélectionné.

1 Appuyez sur [OK] lorsque > Sélection boîte > avec le nombre de boîte et le nom de boîte sont affichés. Le numéro de document et le nom du document sont affichés au-dessous du numéro de boîte et du nom de boîte avec un point d'interrogation clignotant (?) en face du numéro du document. Sélectionnez le nom du document (par exemple : 0001: Données 1). 2 Appuyez sur ou jusqu'à ce que le numéro de document et le nom de document désirés s'affichent. 3 Appuyez sur [OK]. L'écran pour le réglage du nombre de copies apparait. Appuyez sur , , ou pour saisir le nombre de copies (par ex. 10).

0001: Données 1? Bac MF

Vous pouvez sélectionner un nombre de copies compris entre 001 et 999.

Remarque Si vous sélectionnez Supprimer à l'étape 3, le document sélectionné peut être supprimé. Appuyez sur [OK]. En traitement est affiché et le document sélectionné dans la Boîte personalisée est supprimé.

4 Appuyez sur [OK]. L'écran pour la sélection de la source de papier apparait. Appuyez sur ou jusqu'à ce que la source de papier souhaitée s'affiche. Selon les unités en option installées, un ou plusieurs des éléments suivants sont affichés :

Bac MF

Bac (seul le bac standard de l'imprimante est utilisé)

Bac 1 à 4 (chargeur de papier en option installé)

Automatique

Remarque Bac 4 est disponible uniquement sur FS-C5250DN.

Supprimer après imp? Inactif

5 Appuyez sur [OK]. L'écran pour sélectionner la suppression des données après l'impression apparait avec un point d'interrogation clignotant (?) 6 Sélectionnez Inactif ou Actif à l'aide des touches ou . 7 Appuyez sur [OK]. En traitement est affiché et le nombre de copies spécifique du document sélectionné est imprimé. Si vous sélectionnez Actif dans l'écran Supprimer après imp, le document sélectionné est supprimé après la fin de l'impression.

Supprimer tous les fichiers (supprime toutes les données)

Utilisez cette procédure pour supprimer tous les documents dans la Boîte personnalisée.

1 Appuyez sur lorsque > Sélection boîte > avec le numéro de boîte et le nom de boîte sont affichés.

Sélection boîte > 0001: Boîte 1

Appuyez sur ou jusqu'à ce que >> Supprimer tous les fichiers ? apparaisse, puis sur [OK]. Un point d'interrogation (?) apparaît.

Supprimer tous les fichiers ?

2 Appuyez de nouveau sur [OK]. En traitement est affiché et tous les documents dans la Boîte personalisée sont supprimés.

Imprimer liste des fichiers (imprime une liste de documents)

Utilisez cette procédure pour imprimer une liste des documents dans la Boîte personalisée sélectionnée.

1 Appuyez sur lorsque > Sélection boîte > avec le numéro de boîte et le nom de boîte sont affichés.

Sélection boîte > 0001: Boîte 1

Appuyez sur ou jusqu'à ce que >>Imprimer liste des fichiers? apparaisse, puis sur [OK]. Un point d'interrogation (?) apparait. Appuyez sur [OK].

Imprimer liste des fichiers?

2 Appuyez de nouveau sur [OK]. En traitement est affiché et une liste des documents dans la Boîte personnalisée sélectionnée est imprimée.

Imprimer liste boîte (imprime une liste des boîtes personnalisées)

Utilisez cette procédure pour imprimer une liste des boîtes personalisées.

Imprimer liste boîte?

1 Appuyez sur lorsque Boite personnelisée > est affiché. 2 Appuyez sur ou jusqu'à ce que >Imprimer liste boîte apparaisse.

Appuyez sur [OK]. Un point d'interrogation (?) apparait.

3 Appuyez de nouveau sur [OK]. En traitement est affiché et une liste des boîtes personnalisées est imprimée.

Boîte de travail

IMPORTANT Pour utiliser la boîte de travail, il convient d'installer un disque dur optionnel dans l'imprimante. Le disque dur doit être formaté à partir de l'imprimante. Pour plus d'informations, reportez-vous à la section Disque dur (Utilisation du disque dur en option) à la page 4-62. Le disque RAM (virtuel) peut également être utilisé dans les modes Vérification avant impression et Exemplaire personnel.

Remarque Il est possible d'installer un disque dur en option uniquement sur le modèle FS-C5250DN.

La boîte de travail est une fonction d'impression qui permet la fonction de Retention des travaux. Les paramètres sont spécifiés à partir du pilote de l'imprimante. Reportez-vous au document Printer Driver User Guide pour les paramètres du pilote.

Réception des travaux

La fonction Retention des travaux dispose de quatre modes décrits brièvement ci-après. Ces modes se sélectionnent depuis le pilote d'imprimante via le logiciel d'application :

	Copie rapide	Vérification avant impression	Impression privée	Travail stocké
Fonction principale	Imprimer des copies supplémentaires ultérieurement.	Vérifier la première copie avant de poursuivre l'impression des autres copies.	Conserver le document dans l'imprimante pour éviter les accès non autorisés.	Stocker les documents de façon électronique tels que les pages de garde de télécopie.
Origine de la demande de stockage	Pilote d'imprimante	Pilote d'imprimante	Pilote d'imprimante	Pilote d'imprimante
Après avoir défini les paramètres d'impression dans le logiciel d'application	Imprime simultanément	Imprime une copie simultanément	N'imprime pas	N'imprime pas
Récapué ré par	Panneau de commande	Panneau de commande	Panneau de commande	Panneau de commande
Nombre de copies par défaut imprimées à la récapération	Identique au stockage (modifiable)	Une de moins (modifiable)	Identique au stockage (modifiable)	Une (modifiable)
Nombre maximal de travaux stockés†	32, extensible à 50	32, extensible à 50	Dépend de la capacité du disque dur (le travail est automatiquement supprimé après l'impression)	Dépend de la capacité du disque dur
Sécurité par code PIN	Non	Non	Oui	Oui (si nécessaire)
Données après impression	Stockées	Stockées	Suprimées	Stockées
Données à la mise hors tension	Suprimées	Suprimées	Suprimées	Stockées
Disque dur	Nécessaire	Inutile (un disque RAM peut être aussi utilisé)	Inutile (un disque RAM peut être aussi utilisé)	Nécessaire

Le stockage de travaux supplémentaires entraîne la suppression des travaux les plus anciens.

Remarque : Reportez-vous au document Printer Driver User Guide pour les paramètres du pilote et les procédures d'impression (sauvegarde).

Les options disponibles dans Boîte de travail sont les suivantes :

• Utilisation de Copie rapide/Vérification avant impression Copie rapide (Nom de l'utilisateur) (Sélection de l'utilisateur) (Nom de l'utilisateur) (Nom des données) (Sélection des données) (Nom des données) Nb copies (Nombre de copies) (Nombre de copies / supprimé) Impression d'un travail ou stocké Privé/Stocké (Nom de l'utilisateur) (Sélection de l'utilisateur) (Nom de l'utilisateur) (Nom des données) (Sélection des données) (Nom des données) ID (nombres de copies) (Saisie de mots de passe) (Nom des données) Nb copies (nombres de copies) (Nombre de copies / supprimé)
• Boîte de travail Configuration (Configuration de la boîte de travail)

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Boîte travail > apparaisse.

Boîte travail >

Notez que les menus indiqués dans la liste peuvent varier selon les options installées dans l'imprimante.

Copie rapide (utilisation de copie rapide)

Ce mode vous permet d'imprimer un travail dans un certain nombre de copies et de stocker ce dernier sur le disque dur. Lorsque vous voudrez ultérieurement imprimer des copies supplémentaires de ce travail, vous pourrez le demander directement depuis le panneau de commande. Pour imprimer un travail en tant que travail de copie rapide, reportez-vous au document Printer Driver User Guide.

Par défaut, le nombre de travaux qu'il est possible de stocker sur le disque dur s'élève à 32. Cette valeur peut néanmoins être augmentée jusqu'à 50 à partir du menu Configuration de la boîte de travail. Pour plus d'informations, reportez-vous à la section Modification du nombre maximum de copies rapides à la page 4-31. Lorsque la limite de stockage est atteinte, le travail le plus ancien est remplacé par le nouveau.

À la mise hors tension de l'imprimante, tous les travaux sont supprimés.

Remarque : Reportez-vous au document Printer Driver User Guide pour les paramètres du pilote.

Copie rapide Arrêt

Rapport Nb copies

Rapport Nb copies

Rapport Supprimer

Impression de copies supplémentaires en mode copie rapide

1 Appuyez sur lorsque Boite travail > est affiché. 2 Appuyez sur ou jusqu'à ce que > Copie rapide apparaisse. Le nom entrez dans le pilote d'imprimante (Harold, dans cet exemple) s'affiche également. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) précède le nom d'utilisateur. 4 Appuyez sur ou pour afficher le nom d'utilisateur souhaité, Arlen, dans cet exemple. 5 Appuyez sur [OK]. Le nom du travail entre dans le pilote d'imprimante (Rapport, dans cet exemple) apparait précédé d'un point d'interrogation clignotant (?) 6 Appuyez sur ou pour afficher l'intitulé de travail souhaité.

Remarque Si vous avez sélectionné Tous les fichiers, ce procédé est appliqué à tous les documents dans Copie rapide/Vérification avant impression.

7 Appuyez sur [OK]. Vous pouvez définir le nombre de copies à imprimer. Pour augmenter ce nombre, appuyez sur; pour le diminuer, appuyez sur .

Remarque Si vous avez sélectionné Tous les fichiers, appuyez sur [OK] après l'affichage de Nb copies -- pour définir le nombre de copies. Lors de l'utilisation du nombre de copies spécifique avec un travail d'impression, sélectionnez Nb copies ---

Appuyez sur [OK] pour valider le nombre de copies. L'imprimante imprime le nombre de copies spécifique.

Suppression d'un travail en mode copie rapide

1 Suivez les étapes 1 à 6 de la section précédente afin d'afficher l'intitulé du travail à supprimer. 2 Lorsque l'intitulé du travail à supprimer est affiché, par exemple, Rapport, appuyez sur [OK]. Le curseur (_ ) situé sous le nombre de copies commence à clignoter. 3 Appuyez sur jusqu'à ce que Supprimer apparaisse sous l'intitulé.

Remarque Si vous avez sélectionné Tous les fichiers, ce procédé est appliqué à tous les documents dans Copie rapide/Vérification avant impression.

4. Appuyez sur [OK]. Le message En traitement s'affiche et le travail stocké en mode Copie rapide est supprimé.

Utilisation de la vérification avant impression

Dans ce mode, lorsque vous imprimez plusieurs exemplaires, une première copie de vérification est imprimée afin que vous puissiez l'examiner avant de poursuivre l'impression des copies restantes. Cela permet de réduire le gaspillage de papier.

L'imprimante imprime une copie et, simultanément, enregistre le travail sur le disque dur ou le disque RAM. Vous pouvez également modifier le nombre de copies lors de la reprise de l'impression, à partir du panneau de commande.

À la mise hors tension de l'imprimante, tous les travaux sont supprimés.

Remarque : Reportez-vous au document Printer Driver User Guide pour les paramètres du pilote.

Impression des copies restantes d'un travail en mode vérification avant impression

1 Appuyez sur lorsque Boite travail > est affiché. 2 Appuyez sur ou jusqu'à ce que > Copie rapide apparaisse. Le nom entrez dans le pilote d'imprimante (Harold, dans cet exemple) s'affiche également. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) précède le nom d'utilisateur. 4 Appuyez sur ou pour afficher le nom d'utilisateur souhaité, Arlen, dans cet exemple. 5 Appuyez sur [OK]. Le nom du travail entre dans le pilote d'imprimante (Rapport, dans cet exemple) apparait précédé d'un point d'interrogation clignotant (?). 6 Appuyez sur ou pour afficher l'intitulé de travail souhaité.

Remarque Si vous avez sélectionné Tous les fichiers, ce procédé est appliqué à tous les documents dans Copie rapide/Vérification avant impression.

7 Appuyez sur [OK]. Vous pouvez définir le nombre de copies à imprimer. Pour augmenter ce nombre, appuyez sur ; pour le diminuer, appuyez sur .

Remarque Si vous avez sélectionné Tous les fichiers, appuyez sur [OK] après l'affichage de Nb copies -- pour définir le nombre de copies. Lors de l'utilisation du nombre de copies spécifique avec un travail d'impression, sélectionnez Nb copies ---

Appuyez sur [OK] pour valider le nombre de copies. L'imprimante imprime le nombre de copies spécifique.

Suppression d'un travail en mode vérification avant impression

1. Suivez les étapes 1 à 6 de la section précédente afin d'afficher l'intitulé du travail à supprimer. 2. Lorsque l'intitulé du travail à supprimer est affiché, par exemple, Rapport, appuyez sur [OK]. Le curseur (_) situé sous le nombre de copies commence à clignoter.

Copie rapide ? Harold

Copie rapide? Arlen

Arlen? Report

Rapport Nb copies

Rapport Nb copies

Rapport Supprimer

3 Appuyez sur jusqu'à ce que Supprimer apparaisse sous l'intitulé. 4 Appuyez sur [OK]. Le message En traitement s'affiche et le travail stocké est supprimé.

Privé/stocké (impression d'un travail privé ou stocké)

Le mode Privé permet de désigner un travail à ne pas imprimer tant qu'il n'est pas lancé depuis le panneau de commande. Lorsque vous transmettez le travail à l'imprimante depuis votre logiciel d'application, indiquez un code d'accès à quatre chiffres dans le pilote d'imprimante. Pour lancer le travail, il suffit d'entrer ce code d'accès depuis le panneau de commande. La confidentialité du travail est ainsi garantie.

En mode Stocké, les codes d'accès ne sont pas obligatoires. Ils peuvent néanmoins être définis dans le pilote d'imprimante si l'impression avec sécurité par code PIN est requise. Dans ce cas, le code d'accès doit nécessairement être entré sur le panneau de commande pour que le travail stocké soit imprimé. Les données d'impression sont stockées sur le disque dur une fois l'impression terminée.

Reportez-vous au document Printer Driver User Guide pour les paramètres du pilote.

Lancement d'un travail ou stocké

1 Appuyez sur lorsque Boite travail > est affiché. 2 Appuyez sur ou jusqu'à ce que >Privé / Stocké apparaisse. Le nom entre dans le pilote d'imprimante (Harold, dans cet exemple) s'affiche également. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) précède le nom d'utilisateur. 4 Appuyez sur ou pour afficher le nom d'utilisateur souhaité, Arlen, dans cet exemple. 5 Appuyez sur [OK]. Les noms de l'utilisateur et du travail (Ordre du jour, dans cet exemple) entrent dans le pilote d'imprimante apparaissent précédés d'un point d'interrogation clignotant (?) 6 Appuyez sur ou pour afficher l'intitulé de travail souhaité.

Remarque : Si vous avez sélectionné Tous les fichiers, ce procédé est appliqué à tous les documents dans Travail privé/stocké.

7. Appuyez sur [OK]. La ligne de saisie de l'ID apparait. Saisissez le code d'accès à quatre chiffres défini dans le pilote d'imprimante, puis appuyez sur [OK].

Pour saisir l'ID, appuyez sur [OK] ou pour déplacer le curseur sur le nombre à modifier, puis entrez le nombre correct en appuyant sur [OK] ou .

Remarque : Si vous avez sélectionné Tous les fichiers et que le code d'accès stocké ne correspond à aucun des documents ou si aucun code d'accès n'a été spécifique, Erreur ID s'affiche.

Privé/Stocké? Harold

Arlen? Ordre du jour

Ordre du jour ID 0000

Ordre du jour Nb copies

Vous pouvez définir le nombre de copies à imprimer. Pour augmenter ce nombre, appuyez sur ; pour le diminuer, appuyez sur .

Remarque Si vous avez sélectionné Tous les fichiers, appuyez sur après l'affichage de Nb copies -- pour définir le nombre de copies.

Appuyez sur [OK] pour valider le nombre de copies. L'imprimante imprime le nombre de copies spécifique.

Suppression d'un travail privé ou stocké

Vous pouvez supprimer les travaux stockés de façon individuelle. Pour ce faire, suivez la procédure ci-après. Contrairement aux travaux stockés, les travaux privés sont automatiquement supprimés lorsque vous mettez l'imprimante hors tension une fois l'impression terminée.

Ordre du jour Nb copies

1 Suivez les étapes 1 à 6 de la section précédente. 2 Lorsque l'intitulé du travail à imprimer est affiché, Ordre du jour dans cet exemple, appuyez sur [OK]. Saisissez le code d'accès à quatre chiffres définis dans le pilote d'imprimante, puis appuyez sur [OK]. 3 Appuyez sur jusqu'à ce que la mention Supprimer apparaisse en regard du nombre de copies. 4 Appuyez sur [OK]. Le travail privé est supprimé.

Boîte de travail configuration

Modifiez les paramètres de Boîte de travail, par exemple, le nombre maximum de documents pouvant être stockés sur le disque dur et les paramètres de suppression automatique.

Les éléments suivants sont disponibles dans les paramètres détaillés de la Boîte de travail.

• Modification du nombre maximum de copies rapides
• Définition des délais de suppression automatique pour les travaux temporaires

Modification du nombre maximum de copies rapides

La procédure ci-après permet de modifier le nombre maximal de travaux en mode Copie rapide. Ce nombre peut être compris entre 0 et 50. La valeur par défaut est 32.

Boîte de travail > Configuration

1 Appuyez sur lorsque Boîte travail > est affiché. 2 Appuyez sur ou jusqu'à ce que >Boîte travail Configuration> apparaisse.

3 Appuyez sur 4 Appuyez sur ou jusqu'à ce que >>Copie rapide apparaisse.

Copierapide 32

Copie rapide

5 Appuyez sur [OK]. Un curseur clignotant (_ ) apparait. 6 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. La valeur peut être comprise entre 0 et 50. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 7 Lorsque le nombre maximal de travaux est défini, appuyez sur [OK]. 8 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Définition des délais de suppression automatique pour les travaux temporaires

Boîte travail > Configuration

1 Appuyez sur lorsque Boîte travail > est affiché. 2 Appuyez sur ou jusqu'à ce que > Boîte travail Configuration > apparaisse.

3 Appuyez sur 4 Appuyez sur ou jusqu'à ce que >> Supprimer apparaisse. 5 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Supprimer ? Inactif

6 Appuyez sur ou jusqu'à ce que le délambda de suppression automatique souhaite s'affiche. La liste indique les délais suivants :

Inactif (pas de suppression automatique)

1 heure (supprimé au bout d'une heure) 4 heures (supprimé au bout de 4 heures) 1 jour (supprimé le jour suivant) 1 semaine (supprimée au bout d'une semaine)

7 Appuyez sur [OK]. 8 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Compteur (affichage de la valeur du compteur)

Affiche le nombre de pages imprimées.

Les options disponibles dans Compteur sont les suivantes :

Pages imprimées (Affichage du nombre total de pages imprimées) - Couleur (Affichage du nombre de pages imprimées en couleur) - Monochrome (Affichage du nombre de pages imprimées en monochrome)

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Compteur > apparaisse.

Pages imprimées (affichage du nombre total de pages imprimées)

La procédure ci-après permet d'afficher uniquement le nombre total de pages imprimées. Ce nombre n'est pas modifiable.

1 Appuyez sur lorsque Compteur > est affiché. 2 Appuyez sur ou jusqu'à ce que > Pages imprimées apparaisse. Le nombre total de pages imprimées s'affiche. (Par ex.: 2000) 3 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Couleur (affichage du nombre de pages imprimées en couleur)

La procédure ci-après permet d'afficher uniquement le nombre de pages imprimées en couleur. Ce nombre n'est pas modifiable.

1 Appuyez sur lorsque Compteur > est affiché. 2 Appuyez sur ou jusqu'à ce que > Couleur apparaisse. Le nombre total de pages imprimées s'affiche. (Par ex.: 1000) 3 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Monochrome (affichage du nombre de pages imprimées en monochrome)

La procédure ci-après permet d'afficher uniquement le nombre de pages imprimées en monochrome. Ce nombre n'est pas modifiable.

1 Appuyez sur lorsque Compteur > est affiché. 2 Appuyez sur ou jusqu'à ce que > Monochrome apparaisse. Le nombre total de pages imprimées s'affiche. (Par ex.: 1000) 3 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Compteur

Pages imprimées : 2000

Calibrage 1000

Monochrome 1000

Paramètres papier

La procédure ci-après permet de définir le format du papier pour le bac MF et pour les bacs d'alimentation en papier.

Les options disponibles dans Paramètres du papier sont les suivantes :

• Format Bac MF (Définition du format du papier du bac MF)
• Type de papier du bac MF (Définition du type de papier du bac MF)
• Format bac (1 à 4) (Définition du format du papier du bac)
• Type de bac (1 à 4) (Définition du type de papier du bac)
• Réglage papier (Création d'un type de papier personnalisé) Annulation réglage papier (Restauration du type de papier personnalisé)

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Paramètres papier > apparaisse.

Paramètres papier >

Format bac MF (définition du format du papier du bac MF)

Lors de l'utilisation du bac MF, vous devez définir le format du bac MF conformément au format du papier utilisé pour la mise en page du travail à imprimer. En effet, si les formats ne correspondent pas, le format du papier utilisé pour l'impression sera incorrect.

La valeur par défaut est Letter aux États-Unis et au Canada et A4 dans les autres pays. Pour plus de détails sur les formats de papier disponibles dans le bac MF, reportez-vous à la section Papier, specifications à la page 3-2.

Remarque : L'utilisation d'un papier dont le format ne correspond pas à celui actuellement défini pour le bac Multi peut entraîner un bourrage.

1 Appuyez sur lorsque Paramètres papier > est affiché. 2 Appuyez sur ou jusqu'à ce que >Format Bac MF apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez sur ou pour afficher le format papier souhaité. Les formats papier suivants défilent à l'écran :

Env. Monarch
Envelope n°10
Envelope n°9
Envelope n°6
Envelope DL
Envelope C5
A6
B6
A5
B5
ISO B5
A4
Executive
Letter
Legal

Personnalisé
Hagaki
OufukuHagaki
Oficio II
Statement
Folio
Youkei 2
Youkei 4
16K

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Type bac MF (définition du type de papier du bac MF)

Vous pouvez utiliser cette procédure pour définir le type de papier pouvant être fourni par le bac MF. Le paramètre par défaut est NORMAL.

Pour plus de détails sur les types de papier que vous pouvez charger dans le bac MF, reportez-vous à la section Papier, spécifications à la page 3-2.

1 Appuyez sur lorsque Paramètres papier > est affiché. 2 Appuyez sur ou jusqu'à ce que > Type Bac MF apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez sur ou pour afficher le type de papier souhaité. Les types de papier suivants défilent à l'écran :

NORMAL
TRANSPARENT
PREIMPRIME
ÉTIQUETTES
COUCHÉ
RECYCLÉ
VÉLIN
RUGUEUX
EN-TÊTE
COULEUR
PERFORÉ
ENVELOPPE
BRISTOL
COUVERT
ÉPAIS
HAUTE QUALITÉ
PERSO 1 (à 8)

Remarque Vous pouvez définir n'importe quel type de papier et mémoriser cette définition dans l'imprimante. Pour plus d'informations, reportez-vous à la section Réglage papier (Création d'un type de papier personnalisé) à la page 4-39.

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Format bac (1 à 4) (définition du format du papier du bac)

Pour définir les formats standard A6, A5, A4, B5, Letter et Legal du bac de papier, chargez le papier et tournez la molette de format de papier jusqu'à ce que le format du papier à utiliser apparaisse dans la petite fenêtre. Pour charger un format de papier qui n'est pas standard (formats différents de A6, A5, A4, B5, Letter et Legal) dans un bac à papier, reportez-vous aux formats de papier personnalisés répertoriés page 4-36.

Si le chargeur de papier en option PF-520 ou PF-530 est installé, utilisez la même procédure pour charger le papier dans les bacs du chargeur de papier.

Remarque Le nombre maximum de bacs du modèle FS-C5150DN est de trois (lorsque deux chargeurs de papier en option sont installés).

1 Sortez les bacs de l'imprimante et définissez le format du papier à l'aide de la molette de format du papier. 2 Ajustez les guides du papier dans le bac selon le format du papier à utiliser pour l'impression et chargez le papier dans le bac.

Format de papier personnalisé

Si vous utilisez un papier de format non standard, chargez ce dernier et fixez la molette de format papier sur Other (reportez-vous à la section Chargement du papier à la page 3-15).

Sélection du réglage de la molette de format

1 Sortez les bacs de l'imprimante et reglez la molette de format du papier sur Other. Pour plus d'informations, reportez-vous à l'étape 1 de la section Format bac (1 à 4) (Définition du format du papier du bac) à la page 4-36. 2 Ajustez les guides du papier dans le bac selon le format du papier à utiliser pour l'impression et chargez le papier dans le bac.

Définition du format du papier à partir du panneau de commande

Utilisez le panneau de commande pour définir le format du papier chargé dans le bac de l'imprimante. Ce menu s'affiche si la molette de format pour le bac est réglée sur Other.

1 Appuyez sur lorsque Paramètres papier > est affiché. 2 Appuyez sur ou jusqu'à ce que >Format bac > apparaisse. Si des chargeurs de papier optionnels ont été ajoutés, l'option Format Bac 1 fait référence au bac standard tandis que Format

Bac 2, Format Bac 3 et Format Bac 4 désignent les chargeurs optionnels.

Remarque : Format bac 4 est disponible uniquement sur FS-C5250DN.

3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

4 Appuyez sur ou pour afficher le format papier souhaité. Les formats papier suivants défilent à l'écran :

Env. Monarch
Envelope n°10
Envelope n°9
Envelope n°6
Envelope DL
Envelope C5
A6
A5
B5
ISO B5
A4
Executive
Letter
Legal
Personnalisé
OufukuHagaki
Oficio II
Statement
Folio
Youkei 2
Youkei 4
16K

Remarque A6 s'affiche pour Format bac ou Format bac 1.

Env. Monarch, Enveloppe #10, Enveloppe #9, Enveloppe #6, Enveloppe DL, OufukuHagaki, Youkei 2 et Youkei 4 sont affichés lorsque l'un des bacs 2 à 4 du chargeur de papier en option PF-520/PF-530 est installé.

5 Lorsque le format de papier souhaité est affiché, appuyez sur [OK]. Le format de papier est à présent défini pour le bac.

Si vous avez sélectionné Personnelisé à l'étape 4, veillez à définir l'unité de mesure et les dimensions du papier (reportez-vous aux sections suivantes).

Sélectionnez les unités de mesure comme indiqué dans la section ci-après.

Unité (sélection de l'unité de mesure)

1 Appuyez sur [OK]. 2 Appuyez sur ou jusqu'à ce que >>Unité apparaisse. Les unités de mesure disponibles sont les suivantes : millimètres et pouces. L'unité de mesure actuelle est affichée (par défaut, mm).

3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Sélectionnez mm ou pouce à l'aide des touches ou . 5 Appuyez sur [OK].

Sélectionnez les dimensions du papier comme indiqué dans la section ci-après.

Définition de la largeur et de la longueur

Précisez les dimensions Dimension en X et Dimension en Y du papier (comme indiqué dans l'illustration ci-dessous.)

Dimension en X 216 mm

Une fois l'unité de mesure définie, appuyez sur . >>Dimension en X (définition de la largeur du papier) apparait. Appuyez sur [OK]. Un curseur clignotant (_ ) apparait.

3 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant et afficher la largeur souhaitée. Les largeurs de papier acceptables sont les suivantes :

Bac: 105 à 216 mm (4,13 à 8,5 pouces) - Chargeur de papier PF-520/PF-530 (en option): 92 à 216 mm (3,62 à 8,5 pouces)

4 Affichez la largeur du papier et appuyez sur [OK]. 5 Une fois la largeur définie, appuyez sur . >>Dimension en Y (définition de la longueur du papier) apparait. Définissez la longueur souhaitée de la même façon que pour la largeur.

Les longueurs de papier acceptables sont les suivantes :

Bac : 148 à 356 mm (5,83 à 14,02 pouces) - Chargeur de papier PF-520/PF-530 (en option) : 162 à 356 mm (6,38 à 14,02 pouces)

6 Affichez la longueur du papier et appuyez sur [OK]. 7 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Type bac (1 à 4) (définition du type du papier du bac)

L'attribution d'un type de papier (normal, recyclé, etc.) à un bac permet ensuite de sélectionner ce type dans le pilote d'imprimante. Le type de papier par défaut est Normal pour tous les bacs.

Si le chargeur de papier en option PF-520 ou PF-530 est installé, utilisez la même procédure pour définir le type de papier du bac.

Pour plus de détails sur les types de papier disponibles dans un bac, reportez-vous à la section Papier, specifications à la page 3-2.

1 Appuyez sur lorsque Paramètres papier > est affiché. 2 Appuyez sur ou jusqu'à ce que > Type bac apparaisse. Si des chargeurs de papier en option sont ajoutés, Type bac 1 s'affiche pour le bac à papier standard et Type bac 2, Type bac 3 et Type bac 4 s'affichent pour les chargeurs de papier en option.

Remarque : Type bac 4 est disponible uniquement sur FS-C5250DN.

3 Pour modifier le type de papier, appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît. 4 Appuyez sur ou pour afficher le type de papier souhaité. Les types de papier suivants défilent à l'écran :

NORMAL
PREIMPRIME
ÉTIQUETTES
COUCHÉ
RECYCLÉ
RUGUEUX
EN-TÊTE
COULEUR
PERFORÉ
ENVELOPPE
BRISTOL
COUVERT
ÉPAIS
HAUTE QUALITÉ
PERSO 1 (à 8)

IMPORTANT : ETIQUETTES, ENVELOPPE, BRISTOL et COUVERT ne s'affiche que lorsque le chargeur de papier en option PF-530 est installé.

Remarque Vous pouvez définir n'importe quel type de papier et mémoriser cette définition dans l'imprimante. Pour plus d'informations, reportez-vous à la section Réglage papier (Création d'un type de papier personnalisé) à la page 4-39.

5. Appuyez sur [OK]. 6. Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Réglage papier (création d'un type de papier personnalisé)

Cette section décrit comment créer un type de papier défini par l'utilisateur. L'imprimante admet jusqu'à 8 configurations papier.

personnalisez différentes. Une fois définies, n'importe laquelle peut être appelée lorsqu'un type de papier est défini pour une source précise.

Après avoir sélectionné le type de papier à personnaliser, vous pouvez définir le grammage du papier ainsi que son chemin duplex (reportez-vous aux sections Poids papier (Définition du grammage du papier) à la page 4-40 et Impression R/V (Définition du chemin recto-verso) à la page 4-41). Pour rétablir les valeurs personnalisées, reportez-vous à la section Annulation réglage papier (Restauration du type de papier personnalisé) à la page 4-41.

1 Appuyez sur lorsque Paramètres papier > est affiché. 2 Appuyez sur ou jusqu'à ce que >Réglage papier > apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

4 Appuyez sur ou pour afficher le type de papier souhaité. Les valeurs suivantes défilent à l'écran.

NORMAL
TRANSPARENT
PREIMPRIME
ETIQUETTES
COUCHÉ
RECYCLÉ
VÉLIN
RUGUEUX
EN-TÊTE
COULEUR
PERFORÉ
ENVELOPPE
BRISTOL
COUVERT
ÉPAIS
HAUTE QUALITÉ
PERSO 1 (à 8)

5 Appuyez sur [OK]. 6 Appuyez sur et passez à l'étape suivante Poids papier (Définition du grammage du papier).

Poids papier (définition du grammage du papier)

Vous pouvez définir l'épaisseur du type de papier à personnaliser. Le paramètre par défaut est Normal 2.

1 Affichez le type de papier personnelisé (reportez-vous à la section Réglage papier (Création d'un type de papier personnelisé) à la page 4-39) et appuyez sur 2 Appuyez sur ou jusqu'à ce que >>Poids papier apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

4 Appuyez sur ou pour afficher l'épaisseur de papier souhaité. Les valeurs suivantes défilent à l'écran. Pour plus de détails sur la

valeur par défaut de chaque type de papier, reportez-vous à la section Papier, spécifications à la page 3-2.

Léger
Normal 1
Normal 2
Normal 3
Lourd 1
Lourd 2
Lourd 3
Très lourd

5. Appuyez sur [OK]. 6. Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Impression r/v (définition du chemin recto-verse)

1 Affichez le type de papier personnelé (reportez-vous à la section Réglage papier (Création d'un type de papier personnelé) à la page 4-39) et appuyez sur [OK]. 2 Appuyez sur ou jusqu'à ce que >>Impression R/V apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Activer ou Désactiver à l'aide des touches ou . Pour plus de détails sur la valeur par défaut de chaque type de papier, reportez-vous à la section Papier, specifications à la page 3-2. 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Le type de papier personnalisé est à présent défini.

Annulation du réglage papier (restauration du type de papier personnalisé)

Restaurez tous les types de papier personnalisé définis à la section Réglage papier (Création d'un type de papier personnalisé) à la page 4-39.

1 Appuyez sur lorsque Paramètres papier > est affiché. 2 Appuyez sur ou jusqu'à ce que >Annulation réglage papier apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation (?) apparait. 4 Appuyez de nouveau sur [OK]. Les valeurs par défaut de tous les types de papier personnalisés sont rétablies. L'objet Prêt s'affiche sur l'écran.

Annulation réglage papier?

Paramètres impr.

Ces réglages spécifiques aux paramètres d'impression comme la qualité d'impression utilisée pour l'impression (normale ou fine), le mode de brillance (élevé ou faible), le nombre de copies, l'impression réduite et l'orientation de page.

Les options disponibles dans Paramètres de l'imprimante sont les suivantes :

• Alimentation (sélection de la source d'alimentation du papier) Mode alim. papier (sélection de la source d'alimentation du papier) Mode R/V (impression recto-verso)
• Priorité A4/LT (Non prise en compte de la différence entre les formats A4 et Letter)
• Émulation (Définition de l'émulation)
• Rapport d'erreur (Impression d'erreurs KPDL) Mode couleurs (Définition de l'impression couleur ou monochrome)
• Qualité d'impression (Définition de la qualité d'impression)
• Configuration page (Définition de la pagination)

1 Appuyez sur [MENU]. 2 Appuyez sur ou jusqu'à ce que Paramètres expr. > apparaissent.

Paramètres impr. >

Alimentation (sélection de la source d'alimentation du papier)

Vous pouvez sélectionner la source par défaut d'alimentation du papier. Les eventuels chargeurs optionnels installés peuvent également être choisis en tant que source de papier par défaut.

1 Appuyez sur lorsque Paramètres impr. > est affiché. 2 Appuyez sur ou jusqu'à ce que >Alimentation apparaisse. 3 Pour modifier la source d'alimentation papier actuelle, appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

4 Appuyez sur ou pour afficher la source d'alimentation du papier souhaité. Les différentes sources d'alimentation papier défilent à l'écran, y compris les chargeurs optionnels installés (du bac supérieur au bac inférieur):

Bac MF
Bac 1
Bac 2
Bac 3
Bac 4

Les bacs 2, 3 et 4 peuvent être sélectionnés lorsque les chargeurs de papier en option sont installés.

Remarque : Bac 4 est disponible uniquement sur FS-C5250DN.

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Mode d'alimentation du papier (sélection de la source d'alimentation du papier)

Ce mode spécifique comment le papier est chargé une fois que la source d'alimentation du papier et le type de papier ont été choisis. Si Automatique est sélectionné, l'imprimante recherche une source d'alimentation du papier qui correspond au format et au type de papier et le papier est fourni à partir de cette source. Si Fixé est sélectionné et s'il y a une source de papier correspondante, la gestion continue selon les spécifications de Erreur papier pour Gestion erreur. Pour plus d'informations sur l'alimentation du papier lorsque Fixé est sélectionné, reportez-vous à la section Erreur papier (Paramètres de détention pour les erreurs de format et type de papier lorsque la source de papier est fixe) à la page 4-63. Le paramètre par défaut est Automatique. Pour modifier les paramètres, suivez les étapes ci-après.

1 Appuyez sur lorsque Paramètres impr. > est affiché. 2 Appuyez sur ou jusqu'à ce que >Mode alim papier apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Mode alim. papier? Auto

4 Appuyez sur ou jusqu'à ce que Automatique ou Corrigé apparaisse. 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Lorsque le papier est épuisé pendant l'impression

Lorsque Mode alim papier est réglé sur Corrigé, si le papier dans le bac vient à manquer pendant l'impression, Remplir bac 1 s'affiche et l'imprimante se met en attente. Dans ce cas, remettez du papier dans le bac vide ou utilisez la procédure ci-dessous pour imprimer à partir d'une autre source de papier.

Lorsque Remplir bac 1 est affiché, appuyez sur ou jusqu'à ce que Sélection bac ? apparaisse. Appuyez sur ou jusqu'à afficher la source et le format de papier souhaités.

Un autre bac à papier ou le format de papier pouvant être actuellement fourni à partir du bac MF apparait à chaque pression sur ou . 3 Appuyez sur [OK]. L'impression continue.

Mode r/v (impression recto-verso)

En utilisant l'unité recto-verso, vous pouvez imprimer automatiquement sur les deux faces du papier. L'unité recto-verso est montée au-dessous de l'imprimante.

L'impression recto- verso est disponible pour les types de papier suivants :

NORMAL PRÉIMPRIMÉ COUCHÉ RECYCLÉ RUGUEUX

EN-TÉTE

COULEUR

PERFORÉ

ÉPAIS

HAUTE QUALITE

L'activation de l'unité recto verso s'opère lors que vous sélectionnez un mode de reliure par le bord court ou le bord long.

Remarque L'impression duplex est également possible à partir du bac Multi. Si le format et le type du papier alimenté depuis le bac Multi ne correspondent pas à ceux du bac désigné comme source de papier, un bourrage risque de se produire.

IMPORTANT L'impression recto-verso pour le papier couché (COUVERT) est possible si le chargeur de papier en option PF-530 est installé.

Modes de reliure

La reliure désigne la façon dont les pages imprimées sont réunies (par collage, agrafage, etc.) pour constituer un livre. Il existe deux types de reliure : par le bord long et le bord court. Lors de la sélection du type de reliure, il est également nécessaire de prendre en compte l'orientation de la page imprimée. Vous pouvez utiliser ces deux types de reliure que vous travailliez en orientation paysage ou portrait.

En mode duplex, les types de reliure disponibles varient selon l'orientation de l'impression. Il existe quatre types de reliure : (1) portrait, bord long (2) portrait, bord court, (3) paysage, bord long et (4) paysage, bord court. L'illustration ci-dessous montre ces méthodes de reliure.

Mode R/V ? Inactif

1 Appuyez sur lorsque Paramètres impr. > est affiché. 2 Appuyez sur ou jusqu'à ce que >Mode R/V apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez sur ou pour afficher le mode de reliure souhaité. Les modes de reliure suivants défilent à l'écran :

Inactif (valeur par défaut) Bord relié court Bord relié long

5. Appuyez sur [OK]. 6. Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Priorité a4/lt (non prise en compte de la différence entre les formats A4 et letter)

Lorsque la valeur Actif est attribuée à l'option Priorité A4/LT depuis le panneau de commande, l'imprimante ignore la différence qui existe entre les formats A4 et Letter. L'impression se poursuit sans message d'erreur, et ce même si le format réel du papier contenu dans le bac diffère de celui utilisé pour la mise en page du travail.

Par défaut, cette fonction est inactive.

1 Appuyez sur [OK] lorsque Paramètres impr. > est affiché. 2 Appuyez sur [+] ou jusqu'à ce que > Priorité A4/LT apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Émulation (définition de l'émulation)

Vous soupez modifier le mode d'émulation de l'interface courante. Utilisez la procédure ci-dessous pour sélectionner le mode.

1 Appuyez sur lorsque Paramètres impr. > est affiché. 2 Appuyez sur ou jusqu'à ce que > Emulation> apparaisse à l'écran. Le mode d'émulation actif apparait. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez sur ou jusqu'à ce que le mode d'émulation souhaité s'affiche.

Remarque : Le réglage par défaut pour l'Amérique du Nord est émulation KPDL (AUTO). Le réglage par défaut pour toutes les autres régions est émulation PCL 6.

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Rapport erreur (impression d'erreurs KPDL)

L'imprimante peut imprimer des descriptions d'erreurs survenant lors d'une émulation KPDL. Par défaut, ce paramètre est Inactif: l'imprimante n'imprime aucune description d'erreur KPDL.

1 Appuyez sur lorsque Paramètres impr. > est affiché. 2 Appuyez sur ou jusqu'à ce que > Emulation> apparaisse.

3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Sélectionnez KPDL ou KPDL (AUTO) à l'aide des touches ou . Appuyez sur [OK]. 5 Appuyez sur. >>Rapport erreur apparait. 6 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 7 Sélectionnez Actif ou Inactif à l'aide des touches ou . Appuyez sur [OK]. 8 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Mode couleurs (définition de l'impression couleur ou monochrome)

Vous pouvez utiliser le menu Mode couleur sur le panneau de commande pour sélectionner le mode d'impression Monochrome ou Couleur. Par défaut, l'imprimante est réglée sur le mode couleur.

Mode couleurs ? Couleur

1 Appuyez sur lorsque Paramètres impr. > est affiché. 2 Appuyez sur ou jusqu'à ce que >Mode couleurs apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez sur ou pour changer le mode de couleur : Couleur ou Monochrome. 5 Lorsque le mode de couleur souhaité est affiché, appuyez sur [OK]. Le mode de couleur est modifié. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Qualité impression (définition de la qualité d'impression)

La procédure ci-après permet de définir le mode de brillance (élevé ou faible) et l'utilisation ou non d'EcoPrint (impression avec peu de toner) pour l'impression.

Les options disponibles dans Paramètres de l'imprimante sont les suivantes :

• Brillance (Sélection du mode de brillance) Mode EcoPrint (Sélection du mode EcoPrint)

1 Appuyez sur lorsque Paramètres impr. > est affiché. 2 Appuyez sur ou jusqu'à ce que >Qualité impression > apparaisse.

Brillance (sélection du mode de brillance)

Lorsqu'il est réglé sur Élevée, le mode brillance augmente l'effet de brillance de l'impression en réduisant la vitesse d'impression de moitié. Le mode brillance n'est pas disponible lorsque ÉTIQUETTES et TRANSPARENT sont sélectionnées comme type de papier.

IMPORTANT En fonction du papier utilisé, l'impression en mode brillance peut entraîner un froissement du papier. Pour réduire le froissement, essayez d'utiliser du papier écais.

Utilisez la procédure ci-dessous pour sélectionner le mode brillance. Le paramètre par défaut est Faible.

1 Appuyez sur lorsque > Qualité impression > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Brilliance apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

Sélectionnez Faible ou Élevée à l'aide des touches ou .

Qualité impression >

Brilliance ? Faible

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Mode ecoprint (sélection du mode ecoprint)

En activant le mode EcoPrint, vous pouvez réduire la quantité de toner utilisée durant l'impression. Il est conseillé d'utiliser le mode EcoPrint pour les impressions d'essai ou dans d'autres situations qui ne nécessitent pas une impression de haute qualité, car les images imprimées dans ce mode peuvent être légèrement plus grossières qu'avec une impression en résolution standard.

Utilisez la procédure ci-dessous pour sélectionner le mode EcoPrint. Le paramètre par défaut est Inactif.

Mode EcoPrint ? Inactif

1 Appuyez sur lorsque > Qualité impression > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Mode EcoPrint apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Configuration page (définition de la pagination)

Dans le menu Config. page, vous pouvez définir le nombre de copies, l'orientation de la page ainsi que d'autres paramètres liés à la pagination.

Les options disponibles dans Config. page sont les suivantes :

• Nb copies (Nombre de copies)
• Orientation (Orientation de l'impression) Mode 80 caractères XPS ajusté page (Définition de la zone d'impression pour les données XPS)
• Format TIFF/JPEG (Définition du mode d'impression pour les fichiers TIFF/JPEG)

1 Appuyez sur lorsque Paramètres impr. > est affiché. 2 Appuyez sur ou jusqu'à ce que >Configuration page > apparaisse.

Nombre de copies

Vous pouvez définir le nombre de copies de chaque page à imprimer pour l'interface en cours.

1 Appuyez sur lorsque > Configuration page> est affiché. 2 Appuyez sur ou jusqu'à ce que >>Copies apparaisse. 3 Appuyez sur [OK]. Un curseur clignotant ( ) apparait.

Configuration page >

Copies

4 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Ce nombre peut être compris entre 1 et 999. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 5 Lorsque la quantité souhaitée est affichée, appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Orientation (orientation de l'impression)

Vous pouvez choisir l'orientation portrait (vertical) ou paysage (horizontal).

1 Appuyez sur lorsque > Configuration page > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Orientation apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Portrait ou Paysage à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Mode 80 caractères

Lorsqu'il est défini sur Actif, ce mode vous permet d'augmenter le nombre maximal de caractères qu'il est possible d'imprimer sur une ligne de page A4 (78 caractères avec un espacement de 10 cpp) et Letter (80 caractères avec un espacement de 10 cpp). Ce paramètre s'applique uniquement en émulation PCL 6.

1 Appuyez sur lorsque > Configuration page > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Mode 80 carac. apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Orientation? Portrait

Mode 80 carac. ? Inactif

XPS ajust. page (définition de la zone d'impression pour les données XPS)

Sélectionner Actif pour ce paramètre pour agrandir ou réduire les fichiers XPS et les adapter à la zone d'impression pendant l'impression.

1 Appuyez sur lorsque > Configuration page> est affiché. 2 Appuyez sur ou jusqu'à ce que >>XPS ajust. page apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

XPS ajust. page ? Inactif

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Format tiff/jpeg (définition du mode d'impression pour les fichiers tiff/jpeg)

Utilisez ce paramètre pour sélectionner la méthode d'impression utilisée lorsque des fichiers TIFF ou JPEG sont imprimés directement. Le paramètre par défaut est Format papier.

1 Appuyez sur lorsque > Configuration page > est affiché. 2 Appuyez sur ou jusqu'à ce que >>FormatTIFF/JPEG apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Format TIFF/JPEG? Format papier

4 Appuyez sur ou jusqu'à ce que le mode d'impression souhaité s'affiche. La liste indique les modes d'impression suivants :

Format papier (adapté au format du papier)

Les images sont redimensionnées de manière à remplir le format du papier lors de l'impression.

Résolution image (correspond à la résolution de l'image)

Les fichiers image sont imprimés à la résolution spécifiée dans les informations de résolution. Les images sans informations de résolution sont imprimées en utilisant le paramètre Format papier.

Résolution impr. (correspond à la résolution d'impression)

Les images sont imprimées en utilisant un rapport 1 pour 1 entre les pixels du fichier image et les points imprimés. Par exemple, la taille d'impression d'une image de 600 × 300 pixels est de 1 pouce × 1/2 pouce.

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Remarque Les images sont automatiquement pivotées pendant l'impression pour obtenir une meilleure correspondance entre l'aspect du fichier image et le papier utilisé pour l'impression.

Réseau (paramètres réseau)

Cette imprimante prend en charge les protocoles TCP/IP (IPv4) et TCP/IP (IPv6).

IP est l'abréviation d'Internet Protocol (protocole Internet). Cette imprimante utilise habituellement le protocole TCP/IP (IPv4), mais elle fournit également un réglage à part pour l'IP de future génération, IPv6.

Le TCP/IP (IPv4) utilise des adresses IP de 32 bits, mais la croissance rapide du nombre d'utilisateurs d'Internet a entraîné un manque d'adresses IP. L'IPv6 a été développé pour étendre la gamme des adresses IP disponibles en utilisant des adresses IP à 128 bits.

Les options disponibles dans Paramètres réseau sont les suivantes :

• TCP/IP (paramètres IPv4)
• TCP/IP (IPv6) (paramètres IPv6)

Remarque : Vérifiez la sélection des paramètres du réseau avec votre administrateur réseau.

Lorsque tous les réglages concernant le réseau ont été effectués, mettez la machine hors tension, puis à nouveau sous tension. Cette opération est obligatoire pour que les réglages soient pris en compte!

Lorsque COMMAND CENTER est utilisé, les paramètres réseau et les paramètres de sécurité peuvent être aisément modifiés et contrôlés à partir de votre ordinateur. Pour plus d'informations, consultez le document COMMAND CENTER Operation Guide.

Réseau >

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Réseau > apparaisse.

Tcp/ip (paramètres IPV4)

Sélectionnez les paramètres pour TCP/IP (IPv4).

Le système TCP/IP se réfère au système Internet qui possède une structure à 5 couches composée de la couche d'interface, de la couche de liaison, de la couche réseau (IP), de la couche de transport (TCP/UDP) et de la couche d'application.

La couche d'interface est une couche clé dans le système TCP/IP qui fournit une interface abstraite indépendante de la liaison (ligne de communication : relais de trames, Ethernet, etc.) au module IP (couche IP). Cela signifie que le module IP peut utiliser cette interface abstraite (indépendante du type de liaison) pour échanger les paquets IP dans les deux sens avec la couche de liaison.

Les options disponibles dans les paramètres TCP/IP (IPv4) sont les suivantes :

DHCP (Paramètres DHCP) - IP auto (paramètre IP auto) - Adresse IP (Paramètres adresse IP) - Masque ss-rés. (Paramètres du masque de sous-réseau) - Passerelle (Paramètres de la passerelle) - Bonjour (Paramètres Bonjour)

IMPORTANT Les options de menu DHCP, adresse IP, masque de sous-réseau, passerelle et Bonjour pour TCP/IP sont affichées lorsque TCP/IP est activé.

1 Appuyez sur lorsque Réseau > est affiché. 2 Appuyez sur ou jusqu'à ce que >TCP/IP > apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur Actif, puis sur [OK]. Configurez les paramètres indiqués ci-dessous.

DHCP (paramètres DHCP)

DHCP (Dynamic Host Configuration Protocol) est le protocole qui attribue les informations nécessaires pour établir une connexion réseau lorsqu'un hôte tente de se connecter au réseau (Internet). Ces informations comprennent l'adresse IP du nœud local et le routeur par défaut (le routeur dans le propre système de réseau de l'hôte) et le serveur DNS (Domain Name System). DHCP est une extension du protocole de démarrage BOOTP (Bootstrap).

1 Appuyez sur lorsque >TCP / IP Actif> est affiché. 2 Appuyez sur ou jusqu'à ce que >>DHCP apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Auto-IP (paramètre IP auto)

Ce protocole est utilisé pour l'attribution automatique d'une adresse IP lorsque vous vous connectez à un petit réseau qui ne dispose pas de serveur DHCP. Sélectionnez une adresse dans la plage de 169.254.0.1 à 169.254.255.254 qui deviendra votre adresse si aucun autre périphérique du réseau n'utilise cette adresse.

1 Appuyez sur lorsque > TCP/IP Actif> ou > TCP/IP Inactif >est affiché. 2 Appuyez sur ou jusqu'à ce que >>Auto-IP apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Adresse IP (paramètres adresse IP)

Une adresse IP est l'adresse du périphérique réseau (comme un ordinateur) et elle est incluse dans les paquets IP selon les besoins pour l'envoi et la réception des données Internet (paquets IP). Les adresses IP peuvent être des adresses de destination ou des adresses sources.

Plus particulièrement, une adresse IP est une chaîne de bits composée d'une adresse d'hôte (ou section d'hôte) qui identifie un ordinateur (hôte) connecté à Internet et une adresse réseau (ou section réseau) qui identifie le réseau auquel appartient l'ordinateur (ou plus spécifiquement, l'interface réseau de l'ordinateur). Des chaînes de bits (adresses IP) qui sont uniques sur tout Internet sont attribuées à chaque ordinateur ou interface.

Les adresses IP actuellement utilisées sur Internet (IPv4) possèdent une longueur fixe de 32 bits.

Remarque : Lorsque vous saisissez l'adresse IP, assurez-vous que l'option DHCP est réglée sur Inactif.

Adresse IP

000.000.000.000

1 Appuyez sur lorsque > TCP/IP Actif> est affiché. 2 Appuyez sur ou jusqu'à ce que >>Adresse IP apparaisse. 3 Appuyez sur [OK]. Un curseur clignotant (_ ) apparait.

4 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Vous pouvez désirer n'importe quelle valeur entre 000 et 255. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 5 Affichez l'adresse IP souhaitée et appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Masque ss-rés. (paramètres du masque de sous-réseau)

Le masque de sous-réseau est une manière d'augmenter la section adresse réseau d'une adresse IP.

Un masque de sous-réseau représente toutes les sections adresse réseau par un 1 et toutes les sections adresse hôte par un 0. Le nombre de bits dans le préfixe indique la longueur de l'adresse réseau. Le terme préfixe se réfère à chaque chose qui est ajoutée au début et, dans ce contexte, il indique la première section de l'adresse IP.

Lorsqu'une adresse IP est écrite, la longueur de l'adresse réseau peut être indiquée par la longueur du préfixe après une barre oblique vers l'avant (/). Par exemple, "24" dans l'adresse "133.210.2.0/24". De cette manière, "133.210.2.0/24" indique l'adresse IP "133.210.2.0" avec un préfixe de 24 bits (section réseau).

Cette nouvelle section adresse réseau (faisant partie à l'origine de l'adresse hôte), rendue possible par le masque de sous-réseau, est appelée adresse de sous-réseau.

Remarque : Lorsque vous saississez le masque de sous-réseau, assurez-vous que l'option DHCP est réglée sur Inactif.

Appuyez sur lorsque TCP/IP Actif est affiché.

Masque ss-rés. 000.000.000.000

2 Appuyez sur ou jusqu'à ce que >>Masque ss-rés. apparaisse. 3 Appuyez sur [OK]. Un curseur clignotant (_ ) apparait. 4 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Vous pouvez désirer n'importe quelle valeur entre 000 et 255. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 5 Affichez le masque de sous-réseau souhaité et appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Passerelle (paramètres de la passerelle)

La passerelle se réfère en général à un dispositif de conversion de protocole utilisé pour permettre l'interconnexion des réseaux ayant des protocoles différents.

Par exemple, un dispositif de passerelle est nécessaire pour connecter un réseau fermé différent (utilisant son propre protocole) au réseau ouvert Internet (utilisant TCP/IP).

En installant une passerelle, les protocoles de communication et les modes d'affichage des données sur les différents réseaux sont rendus compatibles.

Sur les réseaux TCP/IP, le terme passerelle est utilisé pour désigner les routeurs.

Remarque Avant de saisir la passerelle, assurez-vous que l'option DHCP est réglée sur Inactif.

1 Appuyez sur lorsque >TCP / IP Actif> est affiché. 2 Appuyez sur ou jusqu'à ce que >>Passerelle apparaisse. 3 Appuyez sur [OK]. Un curseur clignotant (_ ) apparaît.

4 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Vous pouvez désir n'importe celle valeur entre 000 et 255. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 5 Affichez la passerelle souhaitée et appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Paramètres bonjour

Bonjour (aussi connu sous le nom de réseau sans configuration) est un service qui détecte automatiquement les ordinateurs, les périphériques et les services sur un réseau IP.

Puisqu'un protocole IP standard industriel est utilisé, Bonjour permet aux périphériques de se reconnaître automatiquement sans spécification d'adresse IP ou sans définir de serveur DNS.

Bonjour envoie et reçoit également les paquets réseau sur le port UDP 5353. Si un pare-feu est activé, l'utilisateur doit vérifier que le port UDP

Passerelle 000.000.000.000

5353 est toujours ouvert afin que Bonjour fonctionne correctement. Certains pare-feu sont régés pour rejeter uniquement certains paquets Bonjour. Si Bonjour ne fonctionne pas de manière stable, vérifiez les paramètres du pare-feu et assurez-vous que Bonjour est enregistré dans la liste d'exceptions et que les paquets Bonjour sont acceptés. Si vous installez Bonjour sur Windows XP Service Pack 2 ou supérieur, le pare-feu de Windows sera régé correctement pour Bonjour.

Bonjour Inactif

1 Appuyez sur lorsque > TCP/IP Actif> est affiché. 2 Appuyez sur ou jusqu'à ce que >>Bonjour apparaisse. 3 Appuyez sur [OK]. Un curseur clignotant (_') apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Tcp/ip (IPV6) (paramètres IPV6)

Sélectionne les paramètres pour TCP/IP (IPv6).

TCP/IP (IPv6) se base sur le protocole Internet actuel, TCP/IP (IPv4). L'IPv6 est la future génération du protocole Internet et il étend l'espace d'adresse disponible pour résoudre le problème du manque d'adresses lié à l'IPv4. Ce nouveau protocole permet également d'introduire d'autres améliorations comme une fonctionnalité de sécurité supplémentaire et la capacité de hiérarchiser la transmission de données.

Les options disponibles dans les paramètres TCP/IP (IPv6) sont les suivantes :

• RA(Stateless) (Paramètres RA (Stateless))
• DHCPv6 (Paramètres DHCPv6)

IMPORTANT Les options de menu RA (Stateless) et DHCPv6 pour TCP/IP (IPv6) sont affichées lorsque TCP/IP (IPv6) est activé.

1 Appuyez sur lorsque Réseau > est affiché. 2 Appuyez sur ou jusqu'à ce que >TCP/IP (IPv6) > apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur Actif, puis sur [OK]. Configurez les paramètres indiqués ci-dessous.

Ra(Stateless) (paramètres RA (stateless))

Le routeur IPv6 communique (transmet) les informations comme le préfixe d'adresse global en utilisant l'ICMPv6. Cette information est le Router Advertisement (RA).

ICMPv6 signifie Internet Control Message Protocol (protocol de message de contrôle sur Internet) et il s'agit d'une norme IPv6 définie

Dans la RFC 2463 "Internet Control Message Protocol (ICMPv6) for the Internet Protocol Version 6 (IPv6) Specification".

1 Appuyez sur lorsque > TCP/IP (IPv6) Actif > est affiché. 2 Appuyez sur ou jusqu'à ce que >>RA(Stateless) apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

DHCPV6 (paramètres DHCPV6)

Le DHCPv6 est la Future generation du protocole de configuration d'hôte dynamique pour Internet et il prend en charge l'IPv6. Il étend le protocole de démarrage BOOTP qui définit les protocoles utilisés pour le transfert des informations de configuration aux hôtess du réseau.

Le DHCPv6 permet au serveur DHCP d'utiliser ses fonctionnalités étendues pour envoyer des paramètres de configuration à un nœud IPv6. Puisque les adresses réseau qui peuvent être utilisées sont attribuées automatiquement, la charge de gestion du nœud IPv6 est réduite dans les systèmes où l'administrateur doit exercer un contrôle étroit sur l'attribution d'adresse IP.

1 Appuyez sur lorsque > TCP/IP (IPv6) Actif > est affiché. 2 Appuyez sur ou jusqu'à ce que >>DHCPv6 apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Périphérique commun (sélection/réglage des périphériques communs)

Sélectionne/règle toutes les fonctions de cette imprimante.

Les options disponibles Périphériques communs sont les suivantes :

• Langue du message (Sélection de la langue des messages)
• Définition date (paramètres de date et d'heure)
• Alarme (Paramètres alarme (sonnerie)) Mode Disque RAM (Utilisation du disque RAM)
• Disque dur (Utilisation du disque dur en option)
• Gestion erreur (Paramètres de détection d'erreur)
• Temporisateur (Paramètres du temporisateur)

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Périphérique commun > apparaisse.

Langue du message (sélection de la langue des messages)

La procédure ci-après vous permet de sélectionner la langue d'affichage des messages à l'écran. En option, il est également possible d'installer d'autres langues. Adressez-vous à votre technicien de maintenance pour plus d'informations à ce sujet.

1 Appuyez sur lorsque Périphérique commun > est affiché. 2 Appuyez sur ou jusqu'à ce que >Langue du messages apparaisse. La langue d'affichage par défaut est Français. 3 Pour changer de langue, appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez sur ou . Les différentes langues défilent à l'écran dans l'ordre suivant :

English
Français
Deutsch
Italiano
Nederlands
Espanol
Püscckn
Portugués

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Définition date (paramètres de date et d'heure)

Réglez la date et l'heure.

Les paramètres de date et d'heure complètent les éléments suivants :

• Date (réglage de la date) Heure (réglage de l'heure)
• Format de date (sélection du format de date)

Péripérique commun >

Langue du message ? Français

Définition date

1 Appuyez sur lorsque Périphérique commun > est affiché. 2 Appuyez sur ou jusqu'à ce que >Définition date > apparaisse.

Date(AAAA/MM/JJ)

2010/01/01

Date (réglage de la date)

1 Appuyez sur lorsque > Définition date > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Date (AAAA/MM/JJ) apparaisse. 3 Appuyez sur [OK]. Un curseur clignotant (_ ) apparait.

4 Utilisez les touches fléchées pour définir l'année, le mois et le jour. Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

Remarque L'ordre dans lequel s'affichent l'année, le mois et le jour varie en fonction du paramètre Format de date (sélection du format de date) page 4-53.

5. Appuyez sur [OK]. 6. Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Heure (réglage de l'heure)

1 Appuyez sur lorsque > Définition date > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Heure (Heure: min: s.) apparaisse. 3 Appuyez sur [OK]. Un curseur clignotant (_ ) apparait.

4 Utilisez les touches fléchées pour définir les heures, les minutes et les secondes. Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Format de date (sélection du format de date)

Le format de date peut être sélectionné parmi les trois formats suivants.

1 Appuyez sur lorsque > Définition date > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Format de date apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

Heure (Heure : min : s.) 11:19:21

Format de date

? MM/JJ/AAAA

4 Appuyez sur ou pour sélectionner Format de date. Les formats de date suivants peuvent être sélectionnés:

5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Alarme (paramètres alarme (sonnerie))

Cette fonction utilise des tonalités pour avertir l'utilisateur des opérations et de l'état de l'imprimante. Ce réglage est utile, par exemple, lorsque l'imprimante ne se trouve pas à proximité de l'utilisateur.

Les options disponibles dans Sonnerie sont les suivantes :

• Confirmation de clé (Paramètres de tonalité de confirmation de touche)
• Fin de tâche (Paramètres de tonalité de fin de travail)
• Prêt (Paramètres de tonalité de fin de préparation)
• Erreur (Paramètres de tonalité d'erreur)

1 Appuyez sur lorsque Périphérique commun > est affiché. 2 Appuyez sur ou jusqu'à ce que > Alarme > apparaisse.

Confirmation de clé (paramètres de tonalité de confirmation de touche)

Lorsque Actif est sélectionné pour cette option, une tonalité retentit à chaque appui sur une touche. Le paramètre par défaut est Actif.

1 Appuyez sur lorsque > Alarme > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Confirmation de clé apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Fin de tâche (paramètres de tonalité de fin de travail)

Lorsque Actif est sélectionné pour cette option, une tonalité retentit à la fin de l'impression. Le paramètre par défaut est Inactif.

1 Appuyez sur lorsque > Alarme > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Fin de tâche apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

Alarme

Confirmation de clé? Actif

Fin de tâche? Inactif

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Prêt (paramètres de tonalité de fin de préparation)

Lorsque Actif est sélectionné pour cette option, une tonalité retentit lorsque la préparation de l'impression est terminée. Le paramètre par défaut est Inactif.

1 Appuyez sur lorsque > Alarme > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Prêt apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Erreur (paramètres de tonalité d'erreur)

Lorsque Actif est sélectionné pour cette option, une tonalité retentit lorsqu'un problème (comme le manque de papier ou un bourrage papier) se produit pendant l'impression. Le paramètre par défaut est Actif.

1 Appuyez sur lorsque > Alarme > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Erreur apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Mode disque RAM (utilisation du disque RAM)

Le disque RAM (ou disque virtuel) désigne un espace mémoire partagé au sein de la mémoire de l'imprimante qui permet de stocker des travaux d'impression de façon temporaire. Il est ensuite possible d'imprimer plusieurs copies d'un travail stocké, réduisant ainsi le temps nécessaire à l'impression de l'intégralité du travail. Le fonctionnement du disque RAM s'apparente à celui du disque dur à l'exception du fait que les données sont uniquement prises en compte lorsque l'imprimante est sous tension.

Pour utiliser un disque RAM, activez ce dernier et entrez la taille que vous souhaitez lui allouer en suivant la procédure ci-après. La taille maximale du disque RAM se calcule comme suit :

Lorsque le disque RAM est activé = la taille maximum du disque RAM est de 16 Mo (sans option)

Lorsque la mémoire en option est installée = la taille maximum du disque RAM est de la moitié de la mémoire totale en option installée

Pour activer le disque RAM dans la mémoire de l'imprimante, il est nécessaire, dans un premier temps, de rendre le mode Disque RAM actif, puis, dans un second temps, de définir la taille de ce disque (reportez-vous à la section suivante). La présence d'un disque RAM dans l'imprimante permet d'effectuer les opérations suivantes.

Remarque L'imprimante prend en charge deux types de dispositif de stockage : le disque dur en option et le disque RAM. Le disque dur s'installe dans l'emplacement prévu à cet effet dans l'imprimante. Le disque RAM est une partie de la mémoire de l'imprimante spécialement réservée à cet effet.

IMPORTANT Le disque RAM ne peut pas être utiliser lorsqu'un disque dur en option est installé.

Un disque RAM stocke uniquement les données de façon temporaire. En effet, ces dernières sont effacées lorsquela imprimante est réinitialisée ou mise hors tension.

Le disque RAM permet d'utiliser certaines fonctions de la boîte de travail.

L'espace alloué au disque RAM est pris sur la mémoire de l'imprimante mise à la disposition des utilisateurs. Lorsque la taille du disque RAM est trop importante, cela peut entraîner une diminution de la vitesse d'impression ou des problèmes de manque de mémoire.

Mode Disque RAM > ? Inactif

1 Appuyez sur [OK] lorsque Périphérique commun > est affiché. 2 Appuyez sur [OK] ou jusqu'à ce que >Mode Disque RAM> apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Dimensionnement disque RAM (définition de la taille du disque RAM)

Utilisez cette procédure pour régler la quantité de mémoire utilisée par le disque RAM.

IMPORTANT L'option du menu Taille du disque RAM s'affiche uniquement lorsque Mode Disque RAM est réglé sur Actif.

Dim. Disque RAM 119 Mo

1 Appuyez sur lorsque > Mode Disque RAM Actif > est affiché. 2 Appuyez sur [OK]. Le message affiche un curseur clignotant (_). Appuyez sur ou pour afficher la taille souhaitée. Les valeurs disponibles sont comprises entre 001 et 512. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

Cette plage varie en fonction de la taille de la mémoire totale de l'imprimante.

3 Lorsque la taille souhaitée du disque RAM est affichée, appuyez sur [OK]. 4 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran. Mettez l'imprimante hors tension, puis à nouveau sous tension. La taille

sélectionnée pour le disque RAM est activée après le redémarrage de l'imprimante.

Disque dur (utilisation du disque dur en option)

La présence d'un disque dur optionnel dans l'imprimante permet d'effectuer les opérations suivantes :

• Formatage (Formatage du disque dur)

Lorsqu'un disque dur en option est introduit dans l'imprimante pour la première fois, il doit être formaté avant l'utilisation.

Ce menu s'affiche uniquement lorsque le disque dur en option est installé sur l'imprimante.

Remarque : Si le disque dur en option est installé dans l'imprimante, la Boîte personnalisée et la Boîte de travail seront disponibles.

Il est possible d'installer un disque dur en option uniquement sur le modèle FS-C5250DN.

Disque dur

1 Appuyez sur lorsque Périphérique commun > est affiché. 2 Appuyez sur ou jusqu'à ce que > Disque dur > apparaisse.

Formatage (formatage du disque dur)

Pour être utilisé par l'imprimante, un nouveau disque dur doit absolument être formaté. Le formatage permet l'écriture de données sur le disque dur. Ce menu s'affiche uniquement lorsque le disque dur en option est installé sur l'imprimante.

Remarque : Le formatage supprime toutes les données existantes sur un dispositif de stockage, y compris sur un disque dur déjà utilisé.

Le formatage du disque dur s'opère à partir de l'imprimante.

Utilisez la procédure ci-dessous pour formater le disque dur.

Lorsqu'un nouveau disque dur est inséré dans l'emplacement de l'imprimante, le message Erreur format Disque dur s'affiche sur l'écran.

1 Appuyez sur lorsque > Disque dur> est affiché. 2 >>Formatage apparait. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez de nouveau sur [OK].

L'état "En traitement" apparaît et le formatage du disque dur démarre. Lorsque le formatage est terminé correctement, l'écran affiche à nouveau "Prêt".

Gestion d'erreur (paramètres de détection d'erreur)

La procédure ci-après spécifie les paramètres pour les méthodes de détection utilisées pour les erreurs d'impression recto-verso et pour les

Gestion erreur

erreurs de format de papier et de type de papier lorsque la source de papier est fixe.

Les options disponibles dans Gestion des erreurs sont les suivantes :

• Recto verso (Détention d'erreur de l'impression recto-verso)
• Erreur papier (Paramètres de détection pour les erreurs de format et type de papier lorsque la source de papier est fixe)
• Bac MF vide (avertissement lorsque le bac MF est vide)

1 Appuyez sur lorsque Périphérique commun > est affiché. 2 Appuyez sur ou jusqu'à ce que > Gestion erreur> apparaisse.

Recto verso (détection d'erreur de l'impression recto-verse)

Si la fonction de détection d'erreur pour l'impression recto-verse a été activée (Actif) et que vous tentez d'imprimer sur un format et un type de papier non disponible pour l'impression recto-verse, le message d'erreur Recto versus inactif Appuyer sur GO s'affiche et l'impression est interrompue.

Actif	Pour imprimer sur une seule face du papier lorsque ce message est affché, appuyez sur [GO]. Appuyez sur [Cancel] pour annuler l'impression.
Actif	Pour imprimer sur une face du papier.

Recto verso ? Actif

1 Appuyez sur lorsque > Gestion erreur > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Recto versus apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Erreur papier (paramètres de détention pour les erreurs de format et type de papier lorsque l'la source de papier est fixe)

Réglez cette option sur Inactif si vous souhaitez continuer l'impression même si le format ou la type de papier que vous avez spécifié sont différents de la source de papier fixe, ou bien réglez cette option sur Actif pour afficher l'erreur d'alimentation en papier.

1 Appuyez sur lorsque > Gestion erreur > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Erreur papier apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK].

Bac MF vide ? Actif

Temporisateur

6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Bac MF vide (avertissement lorsqu'ebac MF est vide)

Réglez cette option sur Actif si vous pouvez que l'erreur soit affichée lorsque le bac MF est configuré comme source de papier par défaut, ou réglez-la sur Inactif pour ne pas afficher l'erreur.

Le réglage Actif permet l'affichage du message d'absence de papier lorsque le bac MF est vide.

1 Appuyez sur [OK] lorsque > Gestion erreur > est affiché. 2 Appuyez sur [OK] ou jusqu'à ce que >>Bac MF vide apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Temporisateur (paramètres du temporisateur)

La procédure ci-après spécifie les paramètres liés au temporisateur comme le salaire de temporisation de l'alimentation papier automatique et les paramètres de délambda de temporisation de la mise en veille automatique.

Les options disponibles dans Temporisateur sont les suivantes :

• Saut de page attente (Délai de temporisation de l'alimentation papier automatique)
• Mise en veille (Délai de temporisation de la mise en veille)
• Correction automatique des erreurs
• Temp. correction erreur (Définition du début de reprise après correction d'une erreur)
• Initialisation auto pannel (Paramètres de rétablissement automatique du panneau)
• Init. panneau temporisation (Définition du temporisateur de rétablissement du panneau)

1 Appuyez sur lorsque Périphérique commun > est affiché. 2 Appuyez sur ou jusqu'à ce que > Temporisateur > apparaisse.

Saut de page attente (délai de temporisation de l'alimentation papier automatique)

Si elle ne reçoit aucune donnée pendant un laps de temps prédéfini, l'imprimante passe en mode veille et libère l'interface en cours d'utilisation. Elle imprime les données contenues dans sa mémoire tampon et éjecte la page. Par défaut, le délai d'attente à l'issue duquel l'imprimante effectue un saut de page est de 30 secondes.

1 Appuyez sur lorsque > Temporisateur > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Saut de page attente apparaisse.

Saut de page attente 005sec.

3 Appuyez sur [OK]. Un curseur clignotant (_ ) apparait. 4 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant et définir le salaire. Ce dernier peut être compris entre 5 et 495 secondes, par incréments de 5 secondes. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Mise en veille (délai de temporisation de la mise en veille)

Vous pouvez régler le délai d'attente au terme duquel, en l'absence de réception de données, l'imprimante passe en mode Sommeil auto.

L'imprimante reprend son mode de fonctionnement normal dans les cas suivants : elle reçoit un travail d'impression, le panneau de commande est actionné, un des capots externes est ouvert. Le délai par défaut est de 1 minute.

Remarque Le calibrage des couleurs est exécuté automatiquement avant que l'imprimante reprend le mode de fonctionnement normal.

1 Appuyez sur lorsque > Temporisateur > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Mise en veille apparaisse. 3 Pour modifier le délambda d'attente, appuyez sur [OK]. Un curseur clignotant (_ ) apparait.

4 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant et définir le délai souhaité. Le temporisateur peut être réglé entre 1 et 240 minute(s). Utilisez et pour déplacer le curseur vers la droite et vers la gauche. 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Correction erreur auto (correction automatique des erreurs)

Lorsqu'une erreur qui n’empêche pas la poursuite de l'impression se produit, les données reçues ultérieurement sont automatiquement imprimées au terme d'un certain délai. Exemple : si une imprimante est utilisée en tant qu'imprimante réseau et qu'un utilisateur est à l'origine des erreurs ci-dessous, les données envoyées par l'utilisateur suivant seront néanmoins imprimées au terme d'un délai prédéfini. Par défaut, cette option est désactivée (Correction erreur auto définir sur Inactif).

Les erreurs susceptibles d'être corrigées automatiquement sont les suivantes :

• Saturation mémoire Appuyer sur GO
• Saturation impression Appuyer sur GO
• Erreur KPDL ## Appuyer sur GO
• Erreur disque dur ## Appuyer sur GO

Mise en veille 001 min.

• Erreur Disque RAM ## Appuyer sur GO
• Compte non autorisé Appuyer sur GO Dépassement sortie max Appuyer sur GO
• Travail limite Appuyer sur GO
• Erreur compte ## Appuyer sur GO
• Recto verso inactif Appuyer sur GO
• Travail non stocké Appuyer sur GO
• Pas de multi-ex Appuyer sur GO
• Erreur mémoire USB ## Appuyer sur GO

Pour définir le début de reprise après la correction automatique d'une erreur, reportez-vous à la section suivante Temp. correction erreur (Définition du début de reprise après correction d'une erreur).

Correction Erreur auto ? Inactif

1 Appuyez sur lorsque > Temporisateur > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Correction Erreur auto apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Temp. correction erreur (définition du début de reprise après correction d'une erreur)

Si Correction automatique des erreurs est réglé sur Actif et qu'une erreur non fatale (une erreur qui permet de poursuivre l'impression) se produit, ce paramètre spécifique déclenche le rétablissement de l'erreur et de reprise de l'impression.

1 Appuyez sur lorsque > Temporisateur > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Temp. correction erreur apparaisse. 3 Appuyez sur [OK]. Un curseur clignotant (_ ) apparait.

4 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant et définir le salarié. Ce dernier peut être compris entre 005 et 495 secondes, par incréments de 5 secondes. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Initialisation auto pannel (paramètres de rétablissement automatique du panneau)

La fonction de rétablissement automatique du panneau rétablit automatiquement les paramètres par défaut si le panneau n'est pas utilisé pendant un temps défini. Le paramètre par défaut est Actif.

Pour définir le début de rétablissement du panneau, reportez-vous à la section suivante Init pannel temporisation (Définition du temporisateur de rétablissement du panneau).

>>Initialisation auto pannel ? Actif

1 Appuyez sur lorsque > Temporisateur > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Initialisation auto pannel apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Sélectionnez Actif ou Inactif à l'aide des touches ou . 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Init pannel temporisation (définition du temporisateur de rétablissement du panneau)

Lorsque le Rétablissement automatique du panneau est réglé sur Actif, cette option définit le délai de rétablissement automatique du panneau après la dernière action de la part de l'utilisateur.

>>Init pannel
temporisation 090sec.

1 Appuyez sur lorsque > Temporisateur > est affiché. 2 Appuyez sur ou jusqu'à ce que >> Init pannel temporisation apparaisse. 3 Appuyez sur [OK]. Le message affiche un curseur clignotant ( ).

4 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant et définir la valeur souhaitée. Ce dernier peut être compris entre 005 et 495 secondes, par incréments de 5 secondes. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Sécurité

Les fonctions de sécurité peuvent être définies pour protéger le fonctionnement de l'imprimante et les données d'impression.

Les options disponibles dans Sécurité sont les suivantes :

• ID (Saisie de l'ID administrateur)
• Mot de passe (Saisie du mot de passe administrateur)
• Blocage de l'interface (Paramètres de blocage de l'interface (périphérique externe))
• NetWare (Paramètres NetWare) AppleTalk (Paramètres AppleTalk)
• IPP (Paramètres IPP)
• Serveur SSL (Paramètres Serveur SSL)
• IPSec (Paramètres IPSec)
• Niveau de sécurité (paramètres du niveau de sécurité)
• ThinPrint (paramètre ThinPrint)

Remarque : Lorsque COMMAND CENTER est utilisé, les paramètres réseau et les paramètres de sécurité peuvent être aisément modifiés et contrôlés à partir de votre ordinateur. Pour plus d'informations, consultez le document COMMAND CENTER Operation Guide.

Sécurité

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Sécurité > apparaisse.

ID (saisie de l'id administrateur)

Pour utiliser la fonction de sécurité, vous devez saisir un ID administrateur. Pour plus d'informations sur la définition de l'ID administrateur, reportez-vous à la section Administrateur (Paramètres administrateur) à la page 4-84.

1 Appuyez sur lorsque Sécurité > est affiché. 2 L'écran affiche ID et un curseur clignotant ( ).

3 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez l'ID spécifique. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un ID composé de 1 à 16 chiffres. 4 Appuyez sur [OK]. Passez à l'étape suivante Mot de passe (Saisie du mot de passe administrateur).

Mot de passe (saisie du mot de passe administrateur)

Pour définir les fonctions de sécurité, vous devez saisir un ID administrateur et un mot de passe administrateur. Pour plus d'informations sur la définition du mot de passe administrateur, reportez-vous à la section Administrateur (Paramètres administrateur) à la page 4-84.

Mot de passer

1 Une fois que vous avez saisi l'ID correct à l'étape précédente (ID (Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie du mot de passe administrateur) et un curseur clignotant (_).

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez le mot de passe spécifique. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un mot de passe composé de 0 (aucun réglage) à 16 chiffres.

Remarque Si vous saississez un ID ou un mot de passe administrateur erroné, le message Mauvais ID ou Mot de passe incorrect s'affiche et l'écran de saisie est à nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe correctement.

3. Appuyez sur [OK]. L'écran Sécurité s'affiche.

Blocage de l'interface (paramètres de blocage de l'interface (périmétrique externe))

Vous pouvez utiliser cette option pour verrouiller et donc protéger l'interface. Les options disponibles dans Blocage de l'interface sont les suivantes :

• Hôte USB (Paramètres de l'emplacement de mémoire USB)
• Périphérique USB (Paramètres de l'interface USB)
• Interface en option (paramètres de la carte d'interface réseau)

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur ou jusqu'à ce que > Blocage de l'interface > apparaisse.

Blocage de l'interface>

Hôte USB (paramètres de l'emplacement de mémoire USB)

Cette procédure verrouille et protège l'emplacement de mémoire USB (hôte USB). Le paramètre par défaut est Débloquer.

1 Appuyez sur lorsque > Blocage de l'interface > est affiché. >>Hôte USB apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

Hôte USB ? Débloquer

3 Sélectionnez Bloquer ou Débloquer à l'aide des touches ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Péripétrique USB (paramètres de l'interface USB)

Cette procédure verrouille et protège l'interface USB. Le paramètre par défaut est Débloquer.

1 Appuyez sur lorsque > Blocage de l'interface > est affiché. Péripérisque USB apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

Périmétrique USB? Débloquer

3 Sélectionnez Bloquer ou Débloquer à l'aide des touches ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Interface en option (paramètres de la carte d'interface réseau)

Cette procédure verrouille et protège la carte d'interface réseau (NIC). Le paramètre par défaut est Débloquer.

Remarque : L'écran affiche Option I/F uniquement lorsque l'interface réseau en option est installée sur l'imprimante.

1 Appuyez sur lorsque > Blocage de l'interface > est affiché. Option I/F apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Sélectionnez Bloquer ou Débloquer à l'aide des touches ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

NetWare (paramètres netware)

NetWare est un système d'exploitation réseau basé sur PC spécifique aux serveurs.

NetWare est un système client-serveur qui fonctionne en installant le système d'exploitation NetWare sur le serveur et des modules clients dédiés (clients NetWare) sur les machines clients (fonctionnant avec MS-DOS, OS/2, Windows, etc.). Le protocole de la couche réseau de base utilisé est le propre IPX (Internetwork Packet eXchange)/SPX (Sequenced Packet eXchange) de NetWare, mais le système prend également en charge le TCP/IP.

La caractéristique du système d'exploitation NetWare est qu'il est spécifique aux serveurs, à la différence des systèmes d'exploitation à vocation généraliste comme Windows NT et UNIX. Seul le minimum requis pour le fonctionnement du serveur peut être exécuté à partir de la console NetWare sur le serveur. La gestion du serveur et des fichiers est fondamentalement réalisée à l'aide d'outils de gestion à partir des clients. Aussi, tous les pilotes et toutes les piles de protocoles existent sous forme de modules appelés NetWare Loadable Modules (NLM) et la capacité des NLM à charger et décharger de manière flexible et dynamique est l'un des principaux avantages de ce système.

Le paramètre par défaut est Actif.

Remarque : Vérifiez la sélection des paramètres du réseau avec votre administrateur réseau.

NetWare

NetWare > ? Actif

1 Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur △ ou ∇ jusqu'à ce que >NetWare > apparaisse. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Sélectionnez Actif ou Inactif à l'aide des touches △ ou ∇. 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Type de trame (définition du type de trame)

Définit le type de trame NetWare. Une trame est un terme qui se réfère à un jeu de données qui voyage sur le réseau. Le paramètre par défaut est Automatique.

1 Appuyez sur lorsque > NetWare Actif > est affiché. >>Type de trame apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Appuyez sur ou jusqu'à afficher le type de trame souhaité, puis appuyez sur [OK]. Les types suivants défilent à l'écran :

• Auto 802.3
• Ethernet-II SNAP 802.2

4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

AppleTalk est un protocole de communications utilisé principalement sur les ordinateurs Macintosh et il se réfère également aux fonctions du réseau Mac OS.

AppleTalk attribue des adresses réseau de 24 bits (une section réseau de 16 bits et une adresse de nœud de 8 bits) qui sont utilisées pour identifier les périphériques (ordinateurs, imprimantes, etc.) sur le réseau.

Lors de la mise sous tension, un signal est diffusé sur le réseau et les adresses et les noms des machines sont attribués automatiquement.

Le paramètre par défaut est Actif.

Remarque : Vérifiez la sélection des paramètres du réseau avec votre administrateur réseau.

Type de trame ? Auto

AppleTalk

AppleTalk ? Actif

1 Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur △ ou ∇ jusqu'à ce que AppleTalk apparaisse. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Sélectionnez Actif ou Inactif à l'aide des touches △ ou ∇. 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

IPP (paramètres IPP)

IPP (Internet Printing Protocol) est une norme qui utilise les réseaux TCP/IP comme Internet pour permettre l'envoi des travaux d'impression entre les ordinateurs distants et les imprimantes.

IPP est une extension du protocole HTTP utilisé pour afficher les sites Web et elle permet d'effectuer l'impression via routeur sur des imprimantes distantes. Elle prend également en charge les mécanismes d'authentication HTTP avec l'authentication client et serveur SSL, ainsi que le chiffrement.

Le paramètre par défaut est Inactif.

Remarque : Vérifiez la sélection des paramètres du réseau avec votre administrateur réseau.

IPP

1 Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur ou jusqu'à ce que >IPP apparaisse. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 3 Sélectionnez Actif ou Inactif à l'aide des touches ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Serveur SSL (paramètres serveur SSL)

SSL (Secure Sockets Layer) se réfère à un protocole utilisé pour chiffrer les informations envoyées et reçues sur un réseau. SSL peut être actuellement utilisé pour chiffrer les données comme les fichiers WWW ou FTP largement utilisés sur Internet afin que les informations liées à la confidentialité, les numéros de carte de crédit, les secrets d'entreprise et les autres informations confidentielles puissent être envoyées et reçues en toute sécurité.

Les serveurs SSL utilisent ce protocole pour authentifier les serveurs et les clients.

Le paramètre par défaut est Inactif.

Remarque : Vérifiez la sélection des paramètres du réseau avec votre administrateur réseau.

Server SSL

1 Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur ou jusqu'à ce que > Serveur SSL> apparaisse. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 3 Sélectionnez Actif ou Inactif à l'aide des touches ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Des (paramètres des serveur SSL)

DES (Data Encryption Standard) est un algorithme de chiffrement typique à clé symétrique qui divise les données en blocs de 64 bits et chiffre ensuite chaque bloc à l'aide d'une clé de 56 bits.

Remarque : On parle de chiffrement à clé symétrique, car la même clé est utilisée pour le chiffrement et le déchiffrement. La même clé est utilisée dans les deux directions lors de l'échange de données chiffrées. En conséquence, afin d'éviter la divulgation de la clé, le transfert et le stockage de la clé doivent être strictement contrôlés.

Le paramètre par défaut est Inactif.

1 Appuyez sur [OK] lorsque > Serveur SSL Actif > est affiché. >>DES apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Sélectionnez Actif ou Inactif à l'aide des touches ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

3DES (paramètres 3DES serveur SSL)

3DES (Triple Data Encryption Standard) est un niveau élevé de chiffrement dans lequel le chiffrement DES est triplé.

Le paramètre par défaut est Actif.

1 Appuyez sur lorsque > Serveur SSL Actif > est affiché. >>3DES apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Sélectionnez Actif ou Inactif à l'aide des touches ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

AES (paramètres AES serveur SSL)

AES (Advanced Encryption Standard) a été développé pour remplacer le DES comme norme de chiffrement puisque la sécurité du DES a été dépassée. AES est un système de chiffrement par bloc qui utilise des blocs de 128 bits et une structure SPN (une structure typique pour le chiffrement répété) avec trois longueurs de clé au besoin : 128, 192 et 256 bits.

Le paramètre par défaut est Actif.

1 Appuyez sur lorsque > Serveur SSL Actif > est affiché. >>AES apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Sélectionnez Actif ou Inactif à l'aide des touches ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

IPP over SSL (paramètres IPP over SSL serveur SSL)

IPP over SSL est une fonction de chiffrement qui utilise le SSL pour les communications entre les utilisateurs et les serveurs dans l'impression réseau. Pour utiliser IPP over SSL, le serveur et le client doivent prendre en charge ce protocole.

Le paramètre par défaut est Inactif.

1 Appuyez sur lorsque > Serveur SSL Actif > est affiché. >>IPP over SSL apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Sélectionnez Actif ou Inactif à l'aide des touches ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

HTPPS (paramètres HTTPS serveur SSL)

HTTPS (HyperText Transfer Protocol Secure) est un protocole qui ajoute le chiffrement de données SSL, l'authentification de message et une fonction de signature numérique au protocole HTTP utilisé pour le transfert des données entre les serveurs et les clients WWW.

S-HTTP est un protocole similaire, mais le HTTPS est différent, car il utilise le SSL.

Le paramètre par défaut est Actif.

1 Appuyez sur lorsque > Serveur SSL Actif > est affiché. >>HTTPS apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Sélectionnez Actif ou Inactif à l'aide des touches ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Ipsec (paramètres ipsec)

IPSec (IP Security Protocol) est un protocole de sécurité adopté comme standard par l'IETF pour l'authentification et le chiffrement dans la troisième couche réseau (couche IP).

Il peut être utilisé avec l'IPv4 et avec l'IPv6.

Remarque : L'IPv4 utilise des adresses de 32 bits et l'IPv6 utilise des adresses de 128 bits.

Le paramètre par défaut est Inactif.

Remarque : Vérifiez la sélection des paramètres du réseau avec votre administrateur réseau.

IPSec

IPSec ? Inactif

1 Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur △ ou ∇ jusqu'à ce que >IPSec apparaisse. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 3 Sélectionnez Actif ou Inactif à l'aide des touches △ ou ∇. 4 Appuyez sur [OK]. 5 Appuyez sur [Menu]. L'état Prêt s'affiche sur l'écran.

Niveau de sécurité (paramètres du niveau de sécurité)

Niv. de sécurité est principalement un menu utilisé par le personnel de service pour le travail d'entretien. Les clients n'ont pas besoin d'utiliser ce menu.

ThinPrint (paramètre thinprint)

Sélectionnez si utiliser ou non ThinPrint.

Remarque ThinPrint est pris en charge uniquement en Europe (option).

ThinPrint

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur ou jusqu'à ce que > ThinPrint > apparaisse. Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. Sélectionnez Actif ou Inactif à l'aide des touches ou . Appuyez sur [OK]. Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Sélectionnez si utiliser ou non ThinPrintOverSSL.

SSL doit être réglé sur [Actif] dans Serveur SSL (Paramètres Serveur SSL) à la page 4-72.

1 Appuyez sur lorsque > ThinPrint Actif > est affiché. >>ThinPrint over SSL apparait. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

ThinPrint over SSL ? Actif

3 Sélectionnez Actif ou Inactif à l'aide des touches ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Compta. travaux (sélection/réglage de la comptabilité des travaux)

La comptabilité des travaux est une fonction qui permet de générer le nombre de pages pour chaque service à travers l'utilisation des ID de compte saisis.

La comptabilité des travaux sur cette machine offre les fonctionnalités suivantes :

• Prise en charge d'un maximum de 100 services
• La longueur des codes de service peut être de 8 bits, de 1 à 99999999.
• Gestion de l'impression collective pour le même code de service Total du nombre de pages utilisées pour chaque service
• Limites au besoin (de 1 à 9999999) pour le nombre de pages utilisées
• Remise à zéro du nombre de pages utilisées pour chaque service

Les options disponibles dans Comptabilité des travaux sont les suivantes :

• ID (Saisie de l'ID administrateur)
• Mot de passe (Saisie du mot de passe administrateur)
• Comptabilité travaux (Sélection/réglage de la comptabilité des travaux)
• Sélection compte (Paramètres spécifiques au service)
• Ajout. compteur (Enregistrement de service)
• Suppr. compteur (Suppression de service)
• Imprim. liste gestion travaux (Impression de la liste de la comptabilité des travaux)

IMPORTANT Sélection Compte et Suppr. compteur sont affichés uniquement si un ou plusieurs codes de service ont été enregistrés. Aussi, Ajout. compteur n'est pas affiché si le nombre de comptes enregistrés a déjà atteint le maximum autorisé.

Comptes travaux

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Compta. travaux > apparaisse.

ID (saisie de l'id administrateur)

Pour définir la comptabilité des travaux, vous devez saisir un ID administrateur. Pour plus d'informations sur la définition de l'ID administrateur, reportez-vous à la section Administrateur (Paramètres administrateur) à la page 4-84.

1 Appuyez sur lorsque Compta. travaux > est affiché. 2 L'écran affiche ID et un curseur clignotant ( ).

3 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un ID composé de 1 à 16 chiffres.

Appuyez sur [OK]. Passez à l'étape suivante. Mot de passe (Saisie du mot de passe administrateur).

Mot de passe (saisie du mot de passe administrateur)

Pour définir la comptabilité des travaux, vous devez saisir un ID et un mot de passe administrateur. Pour plus d'informations sur la définition du mot de passe administrateur, reportez-vous à la section Administrateur (Paramètres administrateur) à la page 4-84.

1 Une fois que vous avez saisi l'ID correct à l'étape précédente (ID (Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie du mot de passe administrateur) et un curseur clignotant ((_).

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez le mot de passe spécifique. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un mot de passe composé de 0 à 16 chiffres.

Remarque Si vous saississez un ID ou un mot de passe administrateur erroné, le message Mauvais ID ou Mot de passe incorrect s'affiche et l'écran de saisie est à nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe correctement.

3 Appuyez sur [OK]. L'écran Sélection/réglage de la comptabilité des travaux s'affiche.

Compta. travaux (sélection/réglage de la comptabilité des travaux)

La procédure ci-après vous permet d'activer (Actif) et de désactiver (Inactif) la fonction de comptabilité des travaux. Le paramètre par défaut est Inactif.

1 Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur ou jusqu'à ce que > Compta. travaux apparaisse. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Sélectionnez Actif ou Inactif à l'aide des touches ou . 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Comptabilité des travaux activée

Si l'administration du service a été activée, un écran de saisie de l'ID de compte s'affiche chaque fois que vous récapitulez une page de configuration ou une liste.

Un curseur clignotant ( ) apparait dans l'écran de saisie de l'ID de compte. Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez l'ID de compte spécifique. Utilisez

les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un ID de compte composé de 1 à 8 chiffres.

Remarque : Si vous saisissez un ID de compte incorrect, l'écran de saisie s'affiche à nouveau. Saisissez à nouveau l'ID de compte correctement.

3. Appuyez sur [OK]. Le compte est confirmé et l'impression commence.

Sélection compte (paramètres spécifiques au service)

Cette procédure spécifie les fonctions utilisées pour la gestion de chaque ID de compte.

Les options disponibles dans Sélection de compte sont les suivantes :

• Compteur (Gestion du compteur spécifique au compte [total couleur + monochrome])
• Compteur couleur (Gestion du compteur spécifique au compte [couleur])
• Restriction (Sélection de restriction d'impression [total couleur + monochrome])
• Restriction couleur (Sélection de restriction d'impression [couleur])
• Sortie max (Définition du maximum d'impressions [total couleur + monochrome])
• Nombre couleur max (Définition du maximum d'impressions [couleur])
• Réinitialiser compte (Remise à zéro du compteur)

1 Appuyez sur lorsque Compta. travaux > est affiché. 2 Appuyez sur ou jusqu'à ce que >Sélection Compte> apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 L'ID de compte change à chaque fois que vous appuyez sur ou . 5 Affichez l'ID de compte souhaitée et appuyez sur [OK]. Appuyez sur L'écran passe à la définition de chaque service.

Compteur (gestion du compteur spécifique au compte [total couleur + monochrome])

Affiche le nombre total de pages imprimées pour le compte sélectionné.

IMPORTANT Il est possible de zéroiser le compteur, mais il est impossible de le modifier.

1 Réglez l'ID de compte, puis appuyez sur ou jusqu'à ce que >>Compteur apparaisse. (Par ex.: 100) Le compteur affiche un nombre compris entre 0000000 et 9999999. 2 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Compteur couleur (gestion du compteur spécifique au compte [couleur])

Affiche le nombre total de pages imprimées en couleur pour le compte sélectionné.

IMPORTANT Il est possible de lire le compteur, mais il est impossible de le modifier.

1 Réglez l'ID de compte, puis appuyez sur ou jusqu'à ce que >>Compteur couleur apparaisse. (Par ex.: 50) Le compteur affiche un nombre compris entre 0000000 et 9999999. 2 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Restriction (sélection de restriction d'impression [total couleur + monochrome])

Définit la fonctionnalité limite pour toutes les impressions sur le compte sélectionné. Vous pouvez utiliser les restrictions pour interdire l'impression pour chaque service ou pour limiter le nombre de pages qu'ils peuvent imprimer.

1 Réglez l'ID de compte, puis appuyez sur ou jusqu'à ce que >>Restriction apparaisse. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

3 Appuyez sur ou jusqu'à sélectionner la restriction souhaitée. Les restrictions affichées sont les suivantes :

• Inactif (aucune restriction)
• Limite compte (pour limiter le nombre de pages)
• Rejeter util (pour interdire l'impression)

4 Appuyez sur [OK]. La restriction est définie. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Restriction couleur (sélection de restriction d'impression [couleur])

Définit la fonctionnalité limite pour l'impression en couleur sur le compte sélectionné. Vous pouvez utiliser les restrictions pour interdire l'impression pour chaque service ou pour limiter le nombre de pages qu'ils peuvent imprimer.

1 Réglez l'ID de compte, puis appuyez sur ou jusqu'à ce que >>Restriction couleur apparaisse. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

3 Appuyez sur ou jusqu'à sélectionner la restriction souhaitée. Les restrictions affichées sont les suivantes :

• Inactif (aucune restriction)
• Limite compte (pour limiter le nombre de pages)
• Rejeter util (pour interdire l'impression)

4. Appuyez sur [OK]. La restriction est définie. 5. Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Sortie max (définition du maximum d'impressions [total couleur + monochrome])

Limitez le nombre de pages pour toutes les impressions sur le compte sélectionné.

1 Réglez l'ID de compte, puis appuyez sur ou jusqu'à ce que >>Sortie max apparaisse. 2 Appuyez sur [OK]. Le message affiche un curseur clignotant ( ).

Sortie max

000001

3 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Régalez le nombre de pages souhaité. Vous pouvez indiquer un nombre de pages compris entre 000001 et 9999999. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Nombre de couleurs maximum (définition du maximum d'impressions [couleur])

Limitez le nombre de pages pour l'impression couleur sur le compte sélectionné.

1 Réglez l'ID de compte, puis appuyez sur ou jusqu'à ce que >>Nombre couleur max apparaisse. 2 Appuyez sur [OK]. Le message affiche un curseur clignotant ( ).

3 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Régalez le nombre de pages souhaité. Vous pouvez indiquer un nombre de pages compris entre 000001 et 9999999. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 4 Appuyez sur [OK]. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Réinitialiser compt (remise à zéro du compteur)

Remet le compteur (pages utilisées) à zéro pour le compte sélectionné.

1 Réglez l'ID de compte, puis appuyez sur ou jusqu'à ce que >>Réinitialiser compteur apparaisse. 2 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

3 Appuyez à nouveau sur [OK]. Le compteur est remis à zéro. 4 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Ajout compteur (enregistrement de service)

Cette procédure vous permet d'ajouter un nouveau compte pour lequel est autorisée l'impression.

IMPORTANT Les ID de compte sont gérés sous forme de chaînes numériques et donc "1" et "001" sont traités comme des comptes différents. Aussi, lorsque la comptabilité des travaux est activée, aucun travail n'est imprimé si les informations indiquant les comptes de provenance des travaux à imprimer ne sont pas fournies.

1 Appuyez sur lorsque Compta. travaux > est affiché. 2 Appuyez sur ou jusqu'à ce que >Ajout. compteur apparaisse.

Nombre de couleurs max 000000

Réinitialiser compt ?

Ajout compteur

3 Appuyez sur [OK]. Le message affiche un curseur clignotant (_).

4 Appuyez sur [OK] ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Définissez l'ID de compte souhaité. Vous pouvez définir un nombre de 1 à 8 chiffres. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

Remarque : Si vous saisissez un ID de compte existant, "Compte incorrect" apparaît et l'écran de saisie s'affiche à nouveau. Saisissez à nouveau le nouvel ID de compte.

5 Appuyez sur [OK]. L'enregistrement du compte est terminé. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Suppr. compteur (suppression de service)

Vous souspoucez utiliser cette option pour supprimer un compte nonregistré.

IMPORTANT Les ID de compte sont gérés sous forme de chaînes numériques et donc "1" et "001" sont traités comme des comptes différents. Aussi, lorsque la comptabilité des travaux est activée, chaque travail n'est imprimé que si les informations indiquant les comptes de provenance des travaux à imprimer ne sont pas fournies.

Suppr. compteur

:001

1 Appuyez sur lorsque Compta. travaux > est affiché. 2 Appuyez sur ou jusqu'à ce que >Suppr. compteur apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. (par ex.: 001)

4 L'ID de compte change à chaque fois que vous appuyez sur ou . 5 Affichez l'ID de compte souhaitée et appuyez sur [OK]. L'ID de compte est supprimé. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Imprim. liste gestion travaux (impression de la liste la comptabilité des travaux)

Cette option vous permet d'imprimer le nombre total de pages pour tous les comptes sous forme de liste de comptabilité des travaux.

1 Appuyez sur lorsque Compta. travaux > est affiché. 2 Appuyez sur ou jusqu'à ce que >Imprim. liste gestion travaux apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

Imprim. liste gestion travaux

4 Lorsque vous appuyez à nouveau sur [OK], "En traitement" s'affiche et l'impression commence. 5 Appuyez sur [MENU]. L'état "Prêt" s'affiche sur l'écran.

Administrateur (paramètres administrateur)

Les paramètres administrateur sont une fonction qui identifie un utilisateur qui peut utiliser l'imprimante et gérer les autres utilisateurs.

Lors de l'utilisation des fonctions Sécurité et Compta. trav., l'ID administrateur et le mot de passe définis ici sont authentifiés et les paramètres peuvent être spécifiés une fois qu'ils sont correctement authentifiés.

Les options disponibles dans Administrateur sont les suivantes :

• ID (Saisie de l'ID administrateur)
• Mot de passe (Saisie du mot de passe administrateur)
• Changer ID (Modification de l'ID administrateur)
• Modifier mot de salle (Modification du mot de salle administrateur)

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Administrateur > apparaisse.

ID (saisie de l'id administrateur)

Vous pouvez utiliser cette option pour définir l'ID administrateur.

Remarque : le paramètre par défaut est 2600 pour le modèle FS-C5250DN et 2100 pour le modèle FS-C5150DN.

1 Appuyez sur lorsque Administrateur > est affiché. 2 L'écran affiche ID et un curseur clignotant (_).

3 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un ID composé de 1 à 16 chiffres. 4 Appuyez sur [OK]. Passez à l'étape suivante Mot de passer (Saisie du mot de passer administrateur).

Mot de passe (saisie du mot de passe administrateur)

Vous pouvez utiliser cette option pour définir le mot de passe administrateur.

Remarque : le paramètre par défaut est 2600 pour le modèle FS-C5250DN et 2100 pour le modèle FS-C5150DN.

1 Une fois que vous avez saisi l'IID correct à l'étape précédente (ID (Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie du mot de passe administrateur) et un curseur clignotant (_). 2 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez le mot de passe spécifique. Utilisez

Administrateur

Changer ID

00000001

les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un mot de passe composé de 0 à 16 chiffres.

Remarque Si vous saisissez un ID ou un mot de passe administrateur erroné, le message Mauvais ID ou Mot de passe incorrect s'affiche et l'écran de saisie est à nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe correctement.

Lorsque vous avez saisi l'ID et le mot de passe corrects, l'écran Administrateur (modifier) s'affiche. (par ex.: lorsque l'ID administrateur est 0000001)

Le paramètre à modifier change à chaque fois que vous appuyez sur ou ∇.

• Changer ID
• Modif motasse

Remarque Si une modification est nécessaire, reportez-vous aux procédures des sections Change I (Modification de l'ID administrateur) et Modifier mot de passe (Modification du mot de passe administrateur) ci-dessous.

4 Appuyez à nouveau sur [OK]. L'ID et le mot de passe administrateur sont confirmés. 5 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Changer ID (modification de l'id administrateur)

Vous souspouces utiliser cette option pour modifier l'ID administrateur.

Changer ID

Changer ID

OK ?

1 À l'étape 3 de la section Mot de passe (Saisie du mot de passe administrateur) ci-dessus, appuyez sur ou lorsque l'écran Administrateur (modifier) est affiché jusqu'à ce que > Changer ID apparaisse. (par ex.: lorsque l'ID administrateur est 001) 2 Lorsque you appuyez [OK], un curseur clignotant ( ) s'affiche. 3 Appuyez sur ou pour augmenter ou diminuer la valeur sous le curseur clignotant. Saisissez l'ID à modifier. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un ID composé de 1 à 16 chiffres. 4 Appuyez sur [OK]. Un écran de confirmation s'affiche. (par ex.: lorsque l'ID administrateur est modifié en 002) 5 Appuyez sur [OK]. Le nouvel ID administrateur est confirmé. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Modifier mot de passe (modification du mot de passe administrateur)

Vous pouvez utiliser cette option pour modifier le mot de passe administrateur.

Modifier mot de passe

Modifier mot de passe

OK 2

1 À l'étape 3 de la section Mot de passe (Saisie du mot de passe administrateur) ci-dessus, appuyez sur ou lorsque l'écran Administrateur (modifier) est affiché jusqu'à ce que > Modifier mot de passe apparaisse. IMPORTANT Le mot de passe administrateur n'est pas affiché. 2 Appuyez sur [OK]. Un curseur clignotant (_ ) apparaît. 3 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez le mot de passe à modifier. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un mot de passe composé de 0 à 16 chiffres. 4 Appuyez sur [OK]. Un écran de confirmation s'affiche. (par ex.: lorsque le mot de passe administrateur est modifié en 010) 5 Appuyez sur [OK]. Le nouveau mot de passe administrateur est confirmé. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Ajuster/maintenance (sélection/paramètre ajuster/maintenance)

Réglage/Entretien est utilisé pour régler la qualité de l'impression et pour effectuer l'entretien de l'imprimante.

Les options disponibles dans Réglage/Entretien sont les suivantes :

• Calibrage couleur
• Enregistrement normal (Enregistrement couleur [standard])
• Détails de l'enregistrement (Enregistrement couleur [détaillé]) Redémarrer imprimante Service (pour la maintenance)

IMPORTANT Service est principalement un menu utilisé par le personnel de service pour le travail d'entretien. Les clients n'ont pas besoin d'utiliser ce menu.

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Ajuster/Maintenance > apparaisse.

Calibrage couleurs

Cette imprimante contient une fonction de calibrage qui réalise automatiquement les ajustements pour compenser les changements qui se produisent avec le temps en raison de variations de la température ambiente et de l'humidité. Pour pouvoir conserver une impression couleur de la plus haute qualité, cette opération de calibrage des couleurs est effectuée automatiquement à chaque fois que l'imprimante est mise sous tension. L'opération de calibrage des couleurs peut être effectuée manuellement pendant le rétablissement après la mise en veille automatique ou durant l'impression.

1 Appuyez sur lorsque Ajuster/Maintenance > est affiché. 2 Appuyez sur ou jusqu'à ce que >Calibrage couleur apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation (?) apparait.

4 Appuyez de nouveau sur [OK]. L'écran affiche Attendre SVP (Calibrage) et le calibrage commence. 5 Lorsque le calibrage est terminé, l'écran affiche à nouveau Prêt.

Enregistrement normal (enregistrement couleur [standard])

Lors de la première utilisation de l'imprimante après l'installation ou après l'avoir déplacée ou si l'impression d'une couleur (magenta, cyan ou jaune) est décalée, utilisez ce mode pour corriger l'enregistrement couleur sur le panneau de commande.

Les options disponibles dans Enregistrement normal (enregistrement couleur (standard)) sont les suivantes :

• Imprimer mire d'enregistrement (Impression de la mire de correction de l'enregistrement couleur)
• Régler magenta
• Régler cyan
• Régler jaune

Imprimer mire d'enregistrement (impression de la mire de correction de l'enregistrement couleur)

Vous pouvez utiliser cette option pour imprimer une mire de correction de l'enregistrement couleur en corrigeant l'enregistrement couleur.

1 Appuyez sur lorsque Ajuster/Maintenance > est affiché. 2 Appuyez sur ou jusqu'à ce que >Enregistrement normal > apparaisse. 3 Appuyez sur 4 Appuyez sur ou jusqu'à ce que >>Imprimer mire d'enregistrement apparaisse. 5 Appuyez sur [OK]. Un point d'interrogation (?) apparait.

6 Appuyez sur [OK]. En traitement apparaît et une mire de correction de l'enregistrement couleur est imprimée. La mire de correction de l'enregistrement couleur comprend des mires d'enregistrement à gauche (G), à la verticale (V) et à droite (D) pour chaque couleur (magenta, cyan et jaune).

Imprimer mire d'enregistrement?

Exemple de mire de correction d'enregistrement couleur

7 L'état Prêt s'affiche sur l'écran à la fin de l'impression.

Régler magenta

Corrige l'enregistrement pour le magenta (rouge).

1 Appuyez sur lorsque Ajuster/Maintenance > est affiché. 2 Appuyez sur ou jusqu'à ce que >Enregistrement normal > apparaisse. 3 Appuyez sur 4 Appuyez sur ou jusqu'à ce que >>Régler magenta apparaisse. 5 Appuyez sur [OK]. 0 sera affiché pour chaque valeur et le curseur (_) clignotera sous la valeur de gauche (G).

Régler magenta L=0 V=0 R=0

Régler magenta L=B, V=0, R=0

6 Regardez la mire de gauche (G) dans la portion magenta de la mire de correction de l'enregistrement couleur. Trouvez les deux lignes qui se superposent le plus sur une seule ligne et notez la valeur indiquée à cet endroit. Dans l'exemple de gauche, la valeur serait B. 7 Appuyez sur ou jusqu'à ce que la valeur apparaisse. 8 Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Effectuez la même opération que pour la valeur de gauche (G) afin de déterminer les valeurs de verticale (V) et de droite (D) pour le magenta dans la mire de correction de l'enregistrement couleur et sélectionnez également ces valeurs sur le panneau de commande. 9 Appuyez sur [OK]. OK? et chacune des valeurs saisies s'affichent. Si les valeurs affichées sont correctes, appuyez sur [OK].

Passez à présent aux réglages pour le cyan et le jaune.

Régler cyan (correction cyan) et régler jaune (correction jaune)

Ces options corrigent l'enregistrement pour le cyan (bleu) et le jaune.

10 Après avoir terminé les réglages pour le magenta à l'étape 9 ci-dessus, appuyez sur ∇. >>Régler cyan s'affiche et, lorsque le réglage est terminé pour cette couleur, >>Régler jaune s'affiche. Effectuez la même opération que pour la mire du magenta afin de déterminer les valeurs pour le cyan et le jaune dans la mire de correction de l'enregistrement couleur et effectuez ces réglages de la même manière. 11 Lorsque vous avez terminé les réglages pour les 3 couleurs, appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

La correction standard de l'enregistrement couleur est terminée.

Remarque Pour la vérifier, vous pouvez imprimer à nouveau la mire de correction de l'enregistrement couleur. Si la section où les lignes coïncident le plus pour former une seule ligne droite n'est pas à 0, effectuez à nouveau le réglage à partir de l'étape 4 ci-dessus.

IMPORTANT Si le problème d'impression couleur décalée persiste encore après avoir corrigé l'enregistrement couleur, appelez votre technicien.

Détails de l'enregistrement (enregistrement couleur [détaillé])

Cette procédure vous permet de réaliser des ajustements horizontaux et verticaux fins des corrections de l'enregistrement couleur.

Les options disponibles dans Détails de l'enregistrement (enregistrement couleur (détaillé)) sont les suivantes :

• Imprimer mire d'enregistrement (Impression de la mire de correction de l'enregistrement couleur)

M 12345 3 (Régler magenta) C 12345 3 (Régler cyan) Y 12345 3 (Régler jaune)

Imprimer mire d'enregistrement (impression de la mire de correction de l'enregistrement couleur)

Vous pouvez utiliser cette option pour imprimer une mire de correction de l'enregistrement couleur en corrigeant l'enregistrement couleur.

1 Appuyez sur lorsque Ajuster/Maintenance > est affiché. 2 Appuyez sur ou jusqu'à ce que >Détails de l'enregistrement> apparaisse. 3 Appuyez sur 4 Appuyez sur ou jusqu'à ce que >>Imprimer mire d'enregistrement apparaisse. 5 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

Imprimer mire d'enregistrement?

6 Appuyez sur [OK]. En traitement apparaît et une mire de correction de l'enregistrement couleur est imprimée. La mire de correction de l'enregistrement couleur comprend des mires d'enregistrement à l'horizontal (H) et à la verticale (V) pour chaque couleur (magenta, cyan et jaune).

7 L'état Prêt s'affiche sur l'écran à la fin de l'impression.

M 12345 3 (régler magenta)

Effectue des corrections détaillées de l'enregistrement pour le magenta (rouge).

1 Appuyez sur lorsque Ajuster/Maintenance > est affiché. 2 Appuyez sur ou jusqu'à ce que >Détails de l'enregistrement > apparaisse.

>>M 12345 3 MH=B0000 MV=0

3 Appuyez sur 4 Appuyez sur ou jusqu'à ce que >>M 12345 3 apparaisse. 5 Appuyez sur [OK]. 00000 ou 0 sera affiché pour chaque valeur et le curseur (_) clignotera sous la valeur H. 6 Dans la mire de correction de l'enregistrement couleur imprimée à la section Imprimer mire d'enregistrement ci-dessus, notez les valeurs des sections dans les mires H et V du magenta où les lignes coïncident le plus pour former une seule ligne droite. Dans l'exemple de gauche, la valeur serait B. 7 Appuyez sur ou jusqu'à ce que la valeur apparaisse. 8 Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Effectuez la même opération que pour la valeur H afin de déterminer les valeurs V dans la mire de correction de l'enregistrement couleur et sélectionnez également ces valeurs sur le panneau de commande. 9 Appuyez sur [OK]. OK? et chacune des valeurs saisies s'affichent. Si les valeurs affichées sont correctes, appuyez sur [OK]. Les réglages pour le magenta sont terminés.

Passez à présent aux réglages pour le cyan et le jaune.

C 12345 3 (régler cyan) et y 12345 3 (régler jaune)

Ces options effectuent des corrections détaillées de l'enregistrement pour le cyan (bleu) et le jaune.

10 Après avoir terminé les réglages pour le magenta à l'étape 9 ci-dessus, appuyez sur la touche ∇. >>C 12345 3 et >>Y 12345 3 s'affichent. Comme pour le magenta, notez les valeurs pour le cyan et le jaune dans la mire de correction de l'enregistrement couleur. 11 Lorsque vous avez terminé les réglages pour les trois couleurs, appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

La correction détaillée de l'enregistrement couleur est terminée.

Remarque Pour la vérifier, vous pouvez imprimer à nouveau la mire de correction de l'enregistrement couleur. Si la section où les lignes coïncident le plus pour former une seule ligne droite n'est pas à 0, effectuez à nouveau le réglage à partir de l'étape 4 ci-dessus.

IMPORTANT Si le problème d'impression couleur décalée persiste encore après avoir corrigé l'enregistrement couleur, appelez votre technicien.

Redémarrer l'imprimante

La procédure décrite ci-après permet de réinitialiser les réglages temporaires de l'imprimante, notamment de rétablir les valeurs par défaut relatives à l'orientation des pages ou à la police en cours, etc. définies par le biais de commandes. Les polices et les macros téléchargés sont supprimées de la mémoire de l'imprimante.

Redémarrer imprimante ?

1 Appuyez sur lorsque Ajuster/Maintenance > est affiché. 2 Appuyez sur ou jusqu'à ce que >Redémarrer imprimante apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation (?) apparait.

4 Appuyez de nouveau sur [OK]. L'état Self test apparait pendant la réinitialisation de l'imprimante. Il est suivi de Attendre SVP, puis de Prêt.

Service (pour la maintenance)

Les options disponibles dans Service sont les suivantes :

• Impression page configuration (Impression de la page de configuration de maintenance)
• Impression Config réseau (Impression de la page de configuration réseau)
• Impression page test
• Maintenance (Paramètres de confirmation du remplacement d'un nouveau kit d'entretien) DEV-CLN (Paramètre du mode développement/raffraîchissement)
• LSU (Paramètre du mode de nettoyage du LSU) Tambour (Paramètre du mode tambour/rafraîchissement)

IMPORTANT Service est principalement un menu utilisé par le personnel de service pour le travail d'entretien. Les clients n'ont pas besoin d'utiliser ce menu.

1 Appuyez sur lorsque Ajuster/Maintenance > est affiché. 2 Appuyez sur ou jusqu'à ce que > Service > apparaisse.

Impression de la page de configuration

La page de configuration de maintenance contient des informations de paramétrage de l'imprimante plus détaillées que la page de configuration standard. Elle est donc davantage destinée à des opérations de maintenance. Elle peut néanmoins composer un grand nombre d'informations qui peuvent vous être utiles.

1 Appuyez sur lorsque > Service > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Impression Page configuration apparaisse.

Impression Page configuration

3 Appuyez sur [OK]. Un point d'interrogation (?) apparait. 4 Appuyez à nouveau sur [OK]. En traitement apparaît et une page de configuration de la maintenance est imprimée. 5 L'état Prêt s'affiche sur l'écran à la fin de l'impression.

Impression config réseau (impression de la page de configuration réseau)

La page de configuration réseau contient des informations détaillées sur les paramètres du réseau. Elle est principalement utilisée pour l'entretien par le personnel de service, mais elle contient des informations qui peuvent vous être utiles.

Impression Config réseau ?

1 Appuyez sur lorsque > Service > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Impression Config réseau apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez à nouveau sur [OK]. En traitement apparaît et une page de configuration du réseau est imprimée. 5 L'état Prêt s'affiche sur l'écran à la fin de l'impression.

Impression page test

La page d'essai est imprimée pour vérifier l'efficacité des ajustements de l'imprimante. Elle est principalement utilisée pour l'entretien par le personnel de service, mais elle contient des informations qui peuvent vous être utiles.

1 Appuyez sur lorsque > Service > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Impression page test apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez à nouveau sur [OK]. En traitement apparaît et une page de test est imprimée. 5 L'état Prêt s'affiche sur l'écran à la fin de l'impression.

Maintenance (paramètres de confirmation du remplacement d'un nouveau kit d'entretien)

Ce paramètre spécifique règle la confirmation du remplacement avec le nouveau kit d'entretien (rétablissement du nombre total d'images imprimées avec le kit d'entretien). Cette option est principalement utilisée pour l'entretien par le personnel de service. (FS-C5250DN uniquement)

Remarque Le menu Maintenance est affiché uniquement lorsque Remplacer MK apparait.

Maintenance ?

1 Appuyez sur lorsque > Service > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Maintenance apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez à nouveau sur [OK]. La confirmation du remplacement avec le nouveau kit d'entretien est définie. 5 Lorsque le remplacement se termine, l'écran affiche à nouveau Prêt.

DEV-CLN (paramètre du mode développement/rafraîchissement)

Cette option définit le mode de rafraîchissement pour le développement. Lorsque la qualité d'impression diminue, le rafraîchissement du développement peut rétablir la qualité d'impression. Cette option est principalement utilisée pour l'entretien par le personnel de service.

DEV-CLN ?

1 Appuyez sur lorsque > Service > est affiché. 2 Appuyez sur ou jusqu'à ce que >>DEV-CLN apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

4 Appuyez à nouveau sur [OK]. Le rafraîchissement du développement commence et Attendre SVP s'affiche. 5 Lorsque le rafraîchissement se termine, l'écran affiche à nouveau Prêt.

LSU (paramètre du mode de nettoyage du LSU)

Cette option définit le mode de nettoyage du LSU. Lorsque la qualité d'impression diminue, le nettoyage du LSU peut rétablir la qualité d'impression. Cette option est principalement utilisée pour l'entretien par le personnel de service.

1 Appuyez sur lorsque > Service > est affiché. 2 Appuyez sur ou jusqu'à ce que >>LSU apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

4 Appuyez de nouveau sur [OK]. Le mode de nettoyage du LSU commence et Attendre SVP (Nettoyage) s'affiche. 5 Lorsque le nettoyage se termine, l'écran affiche à nouveau Prêt.

Tambour (paramètre du mode tambour/rafraîchissement)

Cette option définit le mode de rafraîchissement pour le tambour. Lorsque la qualité d'impression diminue, le rafraîchissement du tambour peut rétablir la qualité d'impression. Cette option est principalement utilisée pour l'entretien par le personnel de service.

1 Appuyez sur lorsque > Service > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Tambour apparaisse.

Tambour?

3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait. 4 Appuyez de nouveau sur [OK]. Le rafraîchissement du tambour commence et Attendre SVP s'affiche. 5 Lorsque le rafraîchissement se termine, l'écran affiche à nouveau Prêt.

Altitude adj. (paramètre de réglage de l'altitude)

Permet de définir le mode de réglage de l'altitude. Si vous utilisez la machine à une altitude de 1500 m ou plus et que la qualité d'impression se détériore, le paramètre du mode de réglage de l'altitude peut être utilisé pour rétablir la qualité d'impression.

1 Appuyez sur lorsque > Service > est affiché. 2 Appuyez sur ou jusqu'à ce que >>Altitude Adj. apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Altitude Adj. ? Normal

4 Appuyez sur ou pour sélectionner Normal, High 1 ou High 2. 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

MC (paramètres de sortie du chargeur principal)

Permet de définir la sortie du chargeur principal. Lorsque la qualité d'impression est déteriorée, la sortie du chargeur principal peut être changée pour rétablir la qualité d'impression.

Remarque Ce menu ne s'affiche que lorsque le paramètre Altitude Adj. (paramètre de réglage de l'altitude) à la page 4-97 est réglé sur Normal.

1 Appuyez sur lorsque > Service > est affiché. 2 Appuyez sur ou jusqu'à ce que >>MC apparaisse. 3 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

4 Appuyez sur ou pour sélectionner 1 à 5. 5 Appuyez sur [OK]. 6 Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Fonctions en option

Vous pouvez utiliser les applications optionnelles installées sur cette machine.

Fonction opt.

Voir Fonctions en option à la page A-11.

5 Entretien

Ce chapitre aborde les rubriques suivantes :

Informations générales 5-2

Remplacement de la cartouche de toner 5-2

Remplacement du bac de réception de toner 5-6

Nettoyage de l'imprimante 5-8

Informations générales

Ce chapitre décrit les opérations d'entretien de base que vous pouvez effectuer sur l'imprimante. En fonction du message affiché sur l'écran, vous pouvez replacer les éléments suivants :

• Kits de toner
• Bac de récupération de toner

Les éléments suivants doivent également être nettoyés régulièrement : - Unité de transfert du papier

Remarque Récolte d'information sur les puces mémoire - La puce mémoire fixée à la cartouche de toner est conçue pour améliorer la commodité de l'utilisateur final, pour aider lors de l'opération de recyclage des cartouches de toner usagées et pour récolter des informations utiles à la planification et au développement de nouveaux produits. Les informations récoltées sont anonymes - elles ne peuvent être associées à chaque individu particulier et les données sont prévues pour une utilisation anonyme.

Remplacement de la cartouche de toner

La cartouche de toner dans l'imprimante doit être remplacée lorsqule message indique Fin de toner ou peu après. Si vous continuez à utiliser l'imprimante, l'alimentation en toner peut s'épuiser et l'imprimante cesserà d'imprimer pour afficher le message Remplacer toner C, M, Y, K vous indiquant d'installer un nouveau kit de toner.

Fréquence de remplacement de la cartouche de toner

La durée de vie des cartouches de toner dépend de la quantité de toner nécessaire pour réaliser les travaux d'impression. Selon ISO/IEC 19798 et avec EcoPrint éteint, la cartouche de toner peut imprimer comme suit (papier A4/Letter supposé):

FS-C5150DN

Couleur du toner	Durée de vie de la cartouche de toner (pages imprimables)
Noir	3 500 images
Cyan	2800 images
Magenta	2800 images
Jaune	2800 images

FS-C5250DN

Couleur du toner	Durée de vie de la cartouche de toner (pages imprimables)
Noir	7 000 images
Cyan	5 000 images
Magenta	5 000 images
Jaune	5 000 images

Remarque La cartouche de toner fournie avec la nouvelle imprimante doit remplir le système lors de la première utilisation. Par conséquent, seul 30 - 50% des premiers kits de toner peut être utilisé pour l'impression.

Kits de toner

Pour de meilleurs résultats, nous soucions d'utiliser uniquement des pièces et des fournitures Kyocera originales. Tout dégât causé par l'application d'un toner différent du toner d'origine Kyocera Mita sera exclu de la garantie.

Les kits de toner sont fournis en 4 couleurs différentes : cyan, magenta, jaune et noir.

Un kit de toner neuf contient les éléments suivants pour chaque couleur :

Cartouche de toner - Sacs en plastique destinés à recueillir la cartouche de toner et le bac de récapuration de toner usagés - Bac de récapuration de toner - Guide d'installation

Remarque : Conservez la cartouche de toner dans son carton d'emballage tant que vous n'êtes pas prêts à l'installer dans l'imprimante.

Comprendre les messages demandant le remplacement des cartouches de toner

L'imprimante affiche des messages à deux stades d'utilisation du toner pour chaque couleur. Ces messages sont automatiquement affichés en alternance avec les autres messages de l'imprimante (comme Prêt) :

• Lorsque la quantité de toner devient faible (par exemple, dans la cartouche cyan), l'imprimante affiche le message Fin de toner C, qui constitue un premier avertissement. Il n'est pas forcément nécessaire de remplacer la cartouche à ce stade.
• Si vous ignorez le message ci-dessus et que vous continuez à imprimer, l'imprimante affiche le message Remplacer toner juste avant que la cartouche de toner ne soit complètement vide. Vous devez alors remplacer la cartouche immédiatement. Nettoyez les fils du chargeur séparément, etc. Une fois le remplacement de la cartouche de toner terminé, ce message n'est pas automatiquement remplacé par le message Prêt. Pour redémarrer l'impression, appuyez sur [GO] afin de ramener l'imprimante à l'état Prêt.

Dans les deux cas, remplacez la cartouche de toner en vous reportant à la section Remplacement de la cartouche de toner à la page 5-2.

Remplacement de la cartouche de toner

Cette section décrit la procédure de remplacement des cartouches de toner. Lorsque vous remplacez la cartouche de toner de n'importe quelle couleur, remplacez toujours le bac de récapération de toner en même temps. En effet, lorsque celui-ci est plein, le toner usagé risque de déborder et d'endommager l'imprimante.

ATTENTION Ne tentez pas d'incinérer la cartouche de toner. Des étincelles dangereuses peuvent provoquer des brûlures.

IMPORTANT Lors du remplacement de la cartouche de toner, éloignez temporairement les supports de stockage et les fournitures informatiques (disquettes, par exemple) de la cartouche de toner. Vous évitez ainsi de les endommager avec le magnétisme du toner.

IMPORTANT Kyocera Mita Corporation rejette toute responsabilité en cas de dégâts ou de problèmes liés à l'utilisation de cartouches de toner différentes des cartouches de toner originales Kyocera. Pour obtenir les importantes performances, il est également recommandé d'utiliser uniquement les cartouches de toner Kyocera spécifiques conçues pour l'utilisation dans votre pays ou votre région. Si une cartouche de toner pour une autre destination est installée, l'imprimante cessera d'imprimer.

Remarque : Il n'est pas nécessaire de mettre l'imprimante hors tension pour procéder au remplacement. Si vous la mettez hors tension, toutes les données en cours de traitement dans l'imprimante seront supprimées.

Pour remplacer la cartouche de toner, vérifiez d'abord la couleur de la cartouche de toner qui doit être remplacée. Dans cet exemple, on suppose que vous remplacez la cartouche de toner cyan.

1 Ouvrez le capot supérieur (plateau supérieur).

2 Retirez soigneusement la cartouche de toner usagée de l'imprimante.

3 Placez la cartouche de toner usagée dans le sac en plastique (fourni dans le kit de toner) et mettez celui-ci au rebut conformément aux réglementations locales en vigueur.

4 Sortez la nouvelle cartouche du kit de toner.

5 Agitez-la au moins 5 ou 6 fois afin de répartir le toner de manière uniforme à l'intérieur de la cartouche, comme indiqué sur l'illustration. N'appuyez pas trop fort au centre de la cartouche de toner et ne touchez pas la fente d'alimentation du toner.

6 Tenez la nouvelle cartouche de toner avec la fente d'alimentation du toner vers le bas et alignez-la avec les fentes gauche et droite et insérez-la horizontalement dans l'imprimante.

7 Poussez sur le dessus de la cartouche de toner pour l'installer correctement. Utilisez la même procédure pour replacer les autres cartouches de toner couleur.

8 Fermez le capot supérieur (plateau supérieur).

Remarque : Si le capot supérieur (plateau supérieur) ne ferme pas, vérifie que la nouvelle cartouche de toner est installée correctement (voir étape 7).

Après utilisation, mettez toujours au rebut la cartouche de toner et le bac de récapération de toner conformément aux réglementations nationales et locales.

Passez à la section suivante.

Remplacement du bac de réception de toner

Remplacez le bac de récapération de toner lorsque le message Vérifier le bac de récapération de toner s'affiche. Le kit de toner contient un bac de récapération de toner neuf. Le bac de récapération de toner doit être remplacé avant de pouvoir utiliser l'imprimante.

1 Ouvrez le couvercle du bac de récapération de toner.

2 Appuyez sur le bouton de verrouillage et retirez soigneusement le bac de récapétation du toner.

Remarque : Afin de ne pas renverser de toner à l'intérieur de l'imprimante, retirez le bac le plus doucement possible. Veillez à ne pas diriger l'ouverture du bac vers le bas.

Fermez le capuchon du bac de récapération de toner après avoir retiré le bac de l'imprimante.

4 Afin de ne pas renverser le toner, placez le bac de récapération de toner usage dans le sac en plastique (fourni dans le kit de toner) et mettez celui-ci au rebut conformément aux réglementations locales en vigueur.

Ouvrez le capuchon du nouveau bac de réception de toner.

6 Insérez le nouveau bac de réception de toner, comme indiqué sur l'illustration. Une fois positionné correctement, il s'enclenche.

Assurez-vous que le bac de récapération de toner est correctement inséré et refermez le couvercle du bac de récapération de toner.

Après avoir remplacé la cartouche de toner et le bac de réception de toner, nettoyez l'unité de transfert du papier. Pour plus d'informations, reportez-vous à la section Nettoyage de l'imprimante à la page 5-8.

Nettoyage de l'imprimante

L'unité de transfert du papier doit être nettoyée à chaque remplacement de la cartouche de toner et du bac de récupération de toner.

Pour conserver une qualité d'impression optimale, il est également recommandé de nettoyer l'intérieur de l'imprimante une fois par mois ainsi que lors du remplacement de la cartouche de toner.

Il doit aussi être nettoyé si des bandes ou des lignes apparaissent sur les copies imprimées ou si les impressions sont pâles ou floues.

Nettoyage de l'unité de transfert du papier

Les problèmes d'impression comme la salissure au dos des pages imprimés peuvent se produire si l'unité de transfert du papier devient sale. Pour nettoyer l'unité de transfert du papier, vous nevez utiliser le chiffon sec.

1 Soulevez le levier du capot arrêté et ouvrez le capot arrêté.

2 Essuyez la poussière de papier sur le rouleau chauffant et la rampe à l'aide du chiffon de nettoyage.

Remarque : Faites attention à ne pas toucher le rouleau de transfert noir et la courroie de transfert marron pendant le nettoyage, car cela peut nuire à la qualité d'impression.

3 Fermez le capot. Arrêtez.

6 Dépannage

Ce chapitre aborde les rubriques suivantes :

Recommandations générales 6-2

Problèmes de qualité d'impression 6-3

Messages d'erreur 6-7

Élimination des bourrages papier 6-13

Si vous ne parvenez pas à résoudre un incident, faites appel à un technicien de maintenance.

Recommandations générales

Le tableau ci-dessous fournit des solutions de base aux incidents pouvant se produire avec l'imprimante. Il est conseillé de le consulter pour résoudre les problèmes avant de faire appel à un technicien.

Problème	Éléments à vérifier	Action corrective
La qualité d'impression est mauvaise.	Se reporter à Problèmes de qualité d'impression à la page 6-3.
Bourrage papier.	Se reporter à Élimination des bourges papier à la page 6-13.
Aucunvoyant ne s'allume sur le panneau de commande et les ventilateurs ne fontaucun bruit alors que l'imprimante est sous tension.	Vérifiez le branchement du cordon d'alimentation.	Mettez l'imprimante hors tension, débranchez le cordon d'alimentation et rebranchez-le, puis essayez de remettre l'imprimante sous tension.
		Appuyez sur l'interrupteur d'alimentation.
L'imprimante imprime une page d'etat, mais elle n'imprime pas les travaux lancés à partir de l'ordinateur.	Vérifiez le cable de l'imprimante et le cable d'interface.	Vérifiez si les deux extrémités du cable de l'imprimante sont branchées. Essayez de replacer le cable de l'imprimante ou le cable d'interface.
	Vérifiez les fichiers programme et les applications logicielles.	Essayez d'imprimer un autre fichier ou d'utiliser une autre commande d'impression. Si le problème se produit uniquement avec un fichier ou une application spécifique, vérifie les paramètres d'imprimante pour cette application.
L'imprimante émet de la vapeur dans la zone autour du plateau supérieur.	Vérifiez si la température de la piece est basse ou si du papier humide a été utilisé.	Selon l'environnement d'impression et les conditions du papier, la chaleur généreependant l'impression peut entraîner l'évaporation de l'humidité du papier et la vapeur émise peut semble der la fumée. Cela n'est pas un problème et vous pouvez continuer à imprimer.Si la vapeur vous préoccupe, augmentez la température de la piece ou replacez la papier par un papier neuf et sec.

Conseils

Les problèmes d'impression peuvent être résolus facilement en suivant les conseils ci-dessous. Si les recommandations ci-dessus ne vous ont pas permis de résoudre le problème rencontres, essayez les opérations suivantes :

• Mettez l'imprimante hors tension et attendez quelques secondes. Remettez ensuite l'imprimante sous tension.
• Redémarrez l'ordinateur qui envoie les travaux d'impression vers l'imprimante.
• Récupérez la version la plus récente du pilote d'imprimante et installez-la. Les dernières versions des pilotes d'imprimante et des utilisaires sont disponibles à l'adresse suivante : http://www.kyoceramita.com/download/.
• Assurez-vous que les procédures d'impression sont suivies au niveau du logiciel de l'application. Consultez la documentation fournie avec le logiciel de l'application.

Problèmes de qualité d'impression

Les tableaux et les illustrations figurant dans les sections suivantes décrivent les problèmes de qualité d'impression et les actions correctives que vous pouvez en œuvre pour les résoudre. Certaines solutions peuvent nécessiter le nettoyage ou le remplacement d'éléments de l'imprimante.

Si l'action corrective suggérée ne résout pas le problème, contactez un technicien de maintenance.

Résultat d'impression		Action corrective
Impression aux couleurs décalées ABC		Effectuez un réglage de la couleur à l'aide du panneau de commande de l'imprimante. Pour plus d'informations, reportez-vous à la section Enregistrement normal (Enregistrement couleur [standard]) à la page 4-87 or Détails de l'enregistrement (Enregistrement couleur [détaillée]) à la page 4-90.
Impression complètement vierge ABC123		Vérifiez les cartouches de toner. Ouvrez le capot supérieur (plateau supérieur) de l'imprimante et vérifiez si les cartouches de toner sont correctement installées dans l'imprimante. Pour plus d'informations sur l'installation des cartouches de toner, reportez-vous à la section Remplacement de la cartouche de toner à la page 5-2. Vérifiez si le logiciel de l'application est utilisé correctement.
Vides ou points ABC123		Nettoyez le LSU. Pour plus d'informations, reportez-vous à la section LSU (Paramètre du mode de nettoyage du LSU) à la page 4-96.
Lignes verticales noires ou blanches ABC123		Vérifiez le niveau de toner sur le panneau de commande. Si le message Fin de toner C, M, Y, K est affchéé avec la description de la couleur, installez un nouveau kit de toner pour la couleur. Pour replacer la cartouche de toner, reportez-vous à la section Remplacement de la cartouche de toner à la page 5-2. Nettoyez le LSU. Pour plus d'informations, reportez-vous à la section LSU (Paramètre du mode de nettoyage du LSU) à la page 4-96. Rafraîchissez le tambour. Pour plus d'informations, reportez-vous à la section Tambour (Paramètre du mode tambour/rafraîchissement) à la page 4-96.
Résultat d'impression		Action corrective
Impression pâle ou floue		Nettoyez le LSU. Pour plus d'informations, reportez-vous à la section LSU (Paramètre du mode de nettoyage du LSU) à la page 4-96.
		Assurez-vous que le réglage du type de papier correspond au papier utilisé. Pour plus d'informations, reportez-vous à la section Paramètres papier à la page 4-34.
		Effectuez un calibrage couleur en mettant l'imprimante hors tension, puis sous tension ou en utilisant le panneau de commande de l'imprimante. Pour plus d'informations, reportez-vous à la section Calibrage couleurs à la page 4-87.
		Essayez de régler les paramètres de contrôle de la couleur à l'aide du pilote de l'imprimante.
		Vérifiez le panneau de commande. Si le message Fin de toner C, M, Y, K est affchéé avec la description de la couleur, installez un nouveau kit de toner pour la couleur. Pour replacer le toner, reportez-vous à la section Remplacement de la cartuche de toner à la page 5-2.
		Rafraîchissez le tambour. Pour plus d'informations, reportez-vous à la section Tambour (Paramètre du mode tambour/rafraîchissement) à la page 4-96.
		Exécutez [MC] et diminuez la valeur d'ajustement. Diminuez la valeur d'ajustement de 1 niveau à la fois à partir de la valeur actuelle. S'il n'y a aucune amélioration après la diminution de la valeur de 1 niveau, diminuez à nouveau de 1 niveau. S'il n'y a encore aucune amélioration, remettez le paramètre à sa valeur d'origine. Pour plus d'informations, reportez-vous à la section MC (Paramètre de sortie du chargeur principal) à la page 4-97.
Fond gris		Effectuez un calibrage couleur en mettant l'imprimante hors tension, puis sous tension ou en utilisant le panneau de commande de l'imprimante. Pour plus d'informations, reportez-vous à la section Calibrage couleurs à la page 4-87.
ABC 123
Saleté sur le bord supérieur ou le verso de la feuille de papier		Vérifiez la chute de papier et la rampe. Ouvrez le capot arrêté et vérifie le toner sur la rampe du papier dans l'unité de transfert du papier. Nettoyez la rampe du papier à l'aide d'un chiffon doux et sec sans peluches. Pour plus d'informations, reportez-vous à la section Nettoyage de l'unité de transfert du papier à la page 5-8.
Résultat d'impression		Action corrective
Un décalage se produit.		Rafraîchissez le tambour.Pour plus d'informations, reportez-vous à la section Tambour (Paramètre du mode tambour/rafraîchissement) à la page 4-96.
		Exécutez [MC] et diminuez la valeur d'ajustement. Diminuez la valeur d'ajustement de 1 niveau à la fois à partir de la valeur actuelle. S'il n'y a aucune amélioration après la diminution de la valeur de 1 niveau, diminuez à nouveau de 1 niveau. S'il n'y a encore aucune amélioration, remettez le paramètre à sa valeur d'origine.Pour plus d'informations, reportez-vous à la section MC (Paramètre de sortie du chargeur principal) à la page 4-97.
Une partie de l'image est périodiquement terne ou floue.		Exécutez [MC] et diminuez la valeur d'ajustement. Diminuez la valeur d'ajustement de 1 niveau à la fois à partir de la valeur actuelle. S'il n'y a aucune amélioration après la diminution de la valeur de 1 niveau, diminuez à nouveau de 1 niveau. S'il n'y a encore aucune amélioration, remettez le paramètre à sa valeur d origine.Pour plus d'informations, reportez-vous à la section MC (Paramètre de sortie du chargeur principal) à la page 4-97.
Des lignesizontales irrégulières apparaissent sur l'image.		Exécutez [MC] et diminuez la valeur d'ajustement. Diminuez la valeur d'ajustement de 1 niveau à la fois à partir de la valeur actuelle. S'il n'y a aucune amélioration après la diminution de la valeur de 1 niveau, diminuez à nouveau de 1 niveau. S'il n'y a encore aucune amélioration, remettez le paramètre à sa valeur de origine.Pour plus d'informations, reportez-vous à la section MC (Paramètre de sortie du chargeur principal) à la page 4-97.
L'altitude est de 1500 m ou plus et des lignes blanchesizontales irrégulières apparaissent sur l'image.		Exécutez [Altitude Adj.] et réglez la valeur d'ajustement sur High 1. S'il n'y a aucune amélioration lorsque la valeur est réglée sur High 1, réglez-la sur High 2.Pour plus d'informations, reportez-vous à la section Altitude Adj.(paramètre de réglage de l'altitude) à la page 4-97.
L'altitude est de 1500 m ou plus et des points apparaissent sur l'image.		Exécutez [Altitude Adj.] et réglez la valeur d'ajustement sur High 1. S'il n'y a aucune amélioration lorsque la valeur est réglée sur High 1, réglez-la sur High 2. Pour plus d'informations, reportez-vous à la section Altitude Adj. (paramètre de réglage de l'altitude) à la page 4-97.

Messages d'erreur

Le tableau suivant répertorie les messages d'erreur et d'entretien que vous pouvez traiter vous-même. Si le message Appeler technicien s'affiche, mettez l'imprimante hors tension, débranchez le cordon d'alimentation et faites appel à un technicien de maintenance.

Si le message Appeler technicien ou Error. Power off. s'affiche, mettez l'imprimante hors tension, puis sous tension pour voir si l'imprimante se rétablit. Si l'imprimante ne se rétablit pas, mettez l'imprimante hors tension, débranchez le cordon d'alimentation et contactez un technicien de maintenance ou un centre d'entretien/agréé.

Certaines erreurs peuvent déclencher l'alarme sonore. Pour l'arrêter, appuyez sur [Cancel].

Message	Action corrective
Erreur compte # Appuyer sur GO	Ce message s'affiche lorsque la fonction de comptabilité des travaux est activée et qu'une tentative de spécifier les paramètres de comptabilité des travaux ou d'enregistrer ou de supprimer un compte échoue. Pour rétablit l'état Prêt de l'imprimante, appuyez sur [GO].
Fin du papier dans le bac MF	Il n'y a plus de papier dans la source de papier indiquée. Mettez du papier dans la source indiquée (cassette de papier, bac multifonction ou chargeurs de papier optionnels). Le numéro du bac de papier apparaît uniquement lorsque les chargeurs de papier en option sont installés. Ce message s'affiche en alternance avec ceux indiquant l'état de l'imprimante, tels que Prêt, Attendre SVP et En traitement.
Appeler technicien F####	F#### representé un code d'erreur de contrôleur (#=0, 1, 2, ...). Appelez un technician de maintenance. L'imprimante ne fonctionne pas lorsque ce message est affché.
Appeler technicien ### #####:0123456	### L'imprimante ne fonctionne pas lorsque ce message est affché. Le nombre total de pages imprimées est également indiqué, par exemple 0123456.
Supprimer data	Affché lorsque les données sont en cours de suppression.
Bac # non chargé	Le bac de papier correspondant n'est pas installé. Installez-la. Le numéro du bac de papier apparaît uniquement lorsque les chargeurs de papier en option sont installés.
Vérifiez bac #	Ce message s'affiche lorsqu'une erreur de soulèvement de papier s'est produit dans le bac à papier source. Ouvrez le bac correspondant à la source de papier affichée (les bacs à papier ou les chargeurs de papier optionnels) et vérifie que le papier est bienChargeé. Le numéro du bac de papier apparaît uniquement lorsque les chargeurs de papier en option sont installés. Le message Appeler technicien est affché lorsque cette erreur se repête.
Vérifier le bac de récupération de toner	Ce message d'avertissement s'affiche dans les deux cas cités ci-dessous. Installez un nouveau bac de récapétation de toner. Le bac de récapétation de toner n'est pas installé. Le bac de récapétation de toner est plein.
Fermez le capot arrêté #	Le capot arrêté de l'imprimante ou du chargeur de papier en option est ouvert. Fermez le capot arrêté dont le numéro s'affiche.
Fermer couvercle supérieur	Le capot supérieur de l'imprimante est ouvert. Fermez-le.
Fermer couvercle bac de récup. de toner.	Le couvercle du bac de récapération de toner est ouvert. Fermez le couvercle du bac de récapération de toner.
Périphrérique occupe	Ce message s'affiche lorsque Supprimer périph. a été sélectionné pendant l'utilisation d'une mémoire USB.L'écran précédent s'affiche à nouveau pendant 1 ou 2 secondes.
Recto versus inactif Appuyer sur GO	You've tented d'imprimer avec un format et un type de papier qui ne peuvent pas être utilisés pour l'impression recto verso. Appuyez sur [GO] pour imprimer sur une seule face du papier.
Entrer compte	Un code de compte doit être saisi. Un message s'affiche si vous essayez d'imprimer à partir du panneau de commande (par exemple, impression d'une page d'état ou utilisation de la fonction de Rétrition des travaux) lorsque la fonction de comptabilité des travaux est activée. Pour plus d'informations, reportez-vous à la section Compta.travaux (Sélection/réglage de la comptabilité des travaux) à la page 4-77.
Error.Power off.F###	Mettez l'appareil hors tension puis à nouveau sous tension. Si ce message resté affché, mettez l'appareil hors tension et contactez un technicien de maintenance ou un centre d'entretien/agré.
Error.Power off.F000	Le contrôleur de l'imprimante et le panneau de commande ne peuvent pas échanger les données. Mettez l'appareil hors tension puis à nouveau sous tension. Si ce message persiste, mettez l'imprimante hors tension et débranche-la de la prise de courant. Contactez ensuite votre technicien de maintenance ou un centre d'entretien agré. Consultez la page au dos de ce manuel pour obtenir les numérios de téléphone correspondants.
Dépas soit max Appuyer sur GO	Ce message s'affiche lorsque la fonction de comptabilité des travaux est activée, dans le cas d'une tentative de dépassement de la limite d'impression définie pour chaque compte. Pour rétablit l'état Prêt de l'imprimante, appuyez sur [GO].Pour plus d'informations, reportez-vous à la section Compta.travaux (Sélection/réglage de la comptabilité des travaux) à la page 4-77.
Erreur formatDisque dur	Le disque dur installé dans l'imprimante n'est pas formaité et ne peut pas être lu ou écrit.
Erreur disque dur ## Appuyer sur GO	Une erreur s'est produit au niveau du disque dur. Notez le code d'erreur indiqué à la place de ## et reportez-vous à la rubrique Codes d'erreur de stockage à la page 6-11. PourINDER cette erreur, appuyez sur [GO].
Erreur ID	L'ID utiliseur entré pour un travail privé est incorrect. Vérifiez l'ID indiqué sur le pilote d'imprimante. Pour plus d'informations, reportez-vous à la section Boîte travail à la page 4-26.
Compte non autoriséAppuyer sur GO	Ce message s'affiche lorsque la fonction de comptabilité des travaux est activée et qu'aucun compte n'est défini pour un travail d'impression transmis ou si le compte spécifique n'est pas enregistré (le compte incorrect est défini). Pour rétabrir l'état Prêt de l'imprimante, appuyez sur [GO].Pour plus d'informations, reportez-vous à la section Compta.travaux (Sélection/réglage de la comptabilité des travaux) à la page 4-77.
Remplacer MK.	Remplacez le kit d'entretien affché à l'écran. Le remplacement du kit d'entretien est requis toutes les 200 0000 images et nécessite l'intervention d'un professionnel. Contactez vos technique de maintenance.
Travail non stockéAppuyer sur GO	L'impression à l'aide de la Boîte des travaux a échoué en raison d'un manque d'espace disponible sur le disque dur ou sur le disque RAM ou parce que le disque RAM a été désactivé lors du démontage du disque dur. Pour imprimer un rapport d'erreur et rétabrir l'état Prêt de l'imprimante, appuyez sur [GO].
Travail limitéAppuyer sur GO	Ce message s'affiche lors d'une tentative d'impression lorsque la fonction decomptabilité des travaux est activée avec une restriction appliquée comme limite delimits de travaux pour chaque compte de travaux.Pour rétablit l'état Pré et d'imprimante, appuyez sur [GO].Pour plus d'informations, reportez-vous à la section Compta. travaux (Sélection/réglage de la comptabilité des travaux) à la page 4-77.
Erreur KPDL ##Appuyer sur GO	Le traitement de l'imprimaTE est interrompu car l'erreur KPDL ## s'est produit. Pourimprimer un rapport d'erreur, affichez >> Rapport erreur depuis le système demenuis et séLECTIONnez Actif. Appuyez sur [GO] pour reprendre l'impression. Pouvouze abandonner l'impression en appuyant sur [Cancel].Si le paramètre Correc. erreur auto est définir sur la valeur Actif, l'impressionreprendra automatiquement après une période prédéfinie.Pour plus d'informations, reportez-vous à la section Correction Erreur auto (Correctionautomatique des erreurs) à la page 4-65.
Remplir bac # (A4) / (NORMAL)	La cassette contenant le format et le type de papier requis pour le travail d'impression demandé est vide. Chargez du papier dans le bac indiqué à la place de#. Appuyez sur [GO] pour reprendre l'impression.Si vous souhaitez imprimer à partir d'une autre source de papier, appuyez sur △ ou sur ∇ pour afficher Sélection Bac ? et changer la source d'alimentation du papier. Une fois que vous avez modifié la source de papier et appuyé sur [MENU].Paramètres papier > s'affiche. En appuyant sur △, vous pouvez afficher lesparamètres du type de papier. ÀpRES avoir défiñé le type de papier, appuyez sur [OK]pour lancer l'impression.
Remplir bac MF (A4) / (NORMAL)	Aucune cassette contenant le type et le format de papier requis pour le travaild'impression demandé n'est installée. Chargez du papier dans le bac multifonction.Appuyez sur [GO] pour reprendre l'impression. (Ne chargez pas le bac multifonctionavec un format de papier différent du format défini pour ce bac, au risque de provoquerun bourrage papier.)Si vous souhaitez imprimer à partir d'une autre source de papier, appuyez sur △ ou sur ∇ pour afficher Sélection Bac ? et changer la source d'alimentation du papier. Une fois que vous avez modifié la source de papier et appuyé sur [MENU].Paramètres papier > s'affiche. En appuyant sur △, vous pouvez afficher lesparamètres du type de popier. ÀpRES avoir défiñé le type de papier, appuyez sur [OK]pour lancer l'impression.
Sécurité faible	Ce message s'affiche lorsque Faible a été sélectionné dans le niveau de sécurité.
Saturation mémoireAppuyer sur GO	La quantité totale de données reçues par l'imprimante dépasse la mémoire interne del'imprimante.Augmentez la mémoire. Appuyez sur [GO] pour reprendre l'impression. Vous pouvez abandonner l'impression en appuyant sur [Cancel].Si le paramètre Correction Erreur auto est défini sur la valeur Actif, l'impressionreprendra automatiquement après une période prédéfinie.Pour plus d'informations, reportez-vous à la section Correction Erreur auto (Correctionautomatique des erreurs) à la page 4-65.
Erreur carte=mem. ##Appuyer sur GO	Une erreur s'est produit au niveau de la carte mémoire. Notez le code d'erreur indiquéà la place de ## et reportez-vous à la section Errures de mémoire USB et de cartemémoire à la page 6-12. Pour rétabrir l'état Pré et d'imprimante, appuyez sur [GO].
Pas de multi-exAppuyer sur GO	Les copies multiples n ont pas pu être imprimées car le disque RAM est désactivé ou ledisque dur n'est pas installé. Essayez d'ajouter plus de mémoire ou d'instructor undisque dur, puis de configurer les paramètres du disque RAM.
Aucune alimentation Bac	Ce message s'affiche lorsque le chargeur de papier optionnel PF-530 n'est pas connecté à une source d'alimentation et que le paramètre de type de papier COUCHÉ (papier couché) est sélectionné. Connectez-le à une source d'alimentation via l'imprimante.
Consommable Original	Affché lorsque le toner installé est un produit Kyocera original.
Incident papier	Un bourage papier s'est produit. L'emplacement du bourrage papier est indiqué à la place de#. Pour plus d'informations, reportez-vous à la section Élimination des bourages papier à la page 6-13.
Chargement papier	Le bac sélectionné est en cours de préparation.
Erreur chemin papier	Il n'y a pas de bac dans l'imprimante ou celui-ci n'est pas inséré correctement. Avres avoir inséré la cassette de nouveau, vous devriez pouvoir imprimer. Si au moins deux chargeurs optionnels sont installés et que le chargeur inférieur est sélectionné, le même message s'affiche si l'un des chargeurs ou la cassette de l'imprimante n'est pas installé correctement.
Vérifiez la cartouche de toner.	La cartouche de toner installée n'est pas installée correctement. Ouvrez le capot supérieur et réinstalléla-lcorrectement.
Saturation impression Appuyer sur GO	Les données envoyées vers l'imprimaTE ont étéient trop complexes pour être imprimées sur une page. Appuyez sur [GO] pour reprendre l'impression.
Erreur Disque RAM # Appuyer sur GO	Une erreur s'est produit au niveau du disque RAM. Notez le code d'erreur indiqué à la place de # # et reportez-vous à la rubrique Codes d'erreur de stockage à la page 6-11. Pour ignorer cette erreur, appuyez sur [GO].
Remplacer toner (C,M,Y,K)/(Nettoyer imprimante)	Il n'y a plus de toner dans la (les) cartouche(s). Remplacez-la à l'aide d'un nouveau kit de toner pour la couleur correspondante. L'imprimaTE ne fonctionne pas lorsque ce message est affché. Par exemple, si Fin de toner C, K est affché, remplacez les cartouches de toner cyan et noir. Pour plus d'informations, reportez-vous à la section Remplacement de la cartouche de toner à la page 5-2. Nettoyez l'intérieur de l'imprimante lors du remplacement de la cartouche de toner. Pour plus d'informations, reportez-vous à la section Nettoyage de l'imprimante à la page 5-8.
Fin de toner C,M,Y,K	Remplacez-la à l'aide d'un nouveau kit de toner. La couleur de la cartouche de toner qui doit être remplacee est représentée par C (Cyan), M (Magenta), Y (Jaune) et K (Noir). Pour plus d'informations, reportez-vous à la section Remplacement de la cartouche de toner à la page 5-2.
Plateau supérieur plein	Le bac supérieur est plein (environ 250 pages). Retirez toutes les pages imprimées du bac supérieur. Lorsque l'imprimaTE déetecte que le bac supérieur est de nouveau vide, elle reprend l'impression.
Consommable de marque inconnue	Affché lorsque le toner installé n'est pas un produit Kyocera original. Installez un toner Kyocera original.
Toner inconnu PC C,M,Y,K	Ce message s'affiche si les spécifications régionales de la cartouche de toner installée ne correspondant pas à celle de l'imprimante. Installez la cartouche de toner spécifique.
Erreur mémoire USB ## Appuyer sur GO	Une erreur s'est produit dans le périphérique de mémoire USB. Pour rétablit l'état Prêt de l'imprimante, appuyez sur [GO].
Sélection Bac ? Bac 1	Lorsque le bas ne contient pas de papier correspondant aux données d'impression (format et type de papier), ce message vous permet de spécifier un bac alternatif à utiliser à la place. Un numéro de source de papier est affchéé uniquement lorsque un chargeur de papier optionnel est installé. Pour imprimer à partir d'une source de papier différente, reportez-vous à la section Mode alim papier (Sélection de la source d'alimentation du papier) à la page 4-43.
Compte incorrect	Affiché lors d'une tentative d'enregistrer un compte dans le menu Comptabilité des travaux en saisissant un code de compte existant. Pour plus d'informations, reportez-vous à la section Compta. travaux (Sélection/ réglage de la comptabilité des travaux) à la page 4-77.
Mauvais ID	L'ID administrateur saisi pour ouvrir le menu fonction de sécurité ou comptabilité des travaux est incorrect. Entrez l'ID administrateur correct. Pour plus d'informations, reportez-vous à la section Administrateur (Paramètres administrateur) à la page 4-84.
Mt de passerincorrect	Le mot de passer ne correspond pas au mot de passer défini. Saisissez le mot de passer correct. Pour plus d'informations, reportez-vous à la section Administrateur (Paramètres administrateur) à la page 4-84.

Codes d'erreur de stockage

Erreurs de disque dur

Code	Signification
01	Erreur de format du disque dur. Si cette erreur persiste alors que l'imprimante a été mise hors tension puis sous tension, reformatez le disque dur.
02	Le système de disque n'est pas installé. Vérifiez de nouveau les conditions requises pour pouvoir utiliser le système et les périhériques.
04	Espace insuffisant sur le disque dur. Supprimez les fichiers et autres éléments inutiles afin de libérer de l'espace.
05	Le fichier indiqué n'existe pas sur le disque dur.
06	Mémoire non disponible sur le disque dur. Augmentez la mémoire disponible.
10	Le formatage est impossible, car des données hôte sont en cours deTraitement sur le disque dur. Attendez que le disque dur soit prêt, puis reformatez-le.
97	Le nombre de travaux de code permanent pouvant être stockés a atteint la valeur limite et il est impossible d'en stocker davantage. Supprimez les travaux et autres éléments inutiles ou augmentez la limite.
98	Une page illisible a été détectée dans un travail (le travail est endommagé).
99	Le travail d'impression de l'ID induqué n'existe pas sur le disque dur.

Erreurs de mémoire USB et de carte mémoire

Code	Signification
01	L'imprimante ne prend pas en charge la mémoire USB insérée ou la mémoire USB est défectueuse. Insérez la mémoire USB correcte. Pour plus d'informations, reportez-vous à la section Mémoire USB (s'élection mémoire USB) à la page 4-17.
02	La mémoire USB n'est pas installée. Vérifiez de nouveau les conditions requises pour pouvoir utiliser le système et la mémoire USB.
03	La mémoire USB est protégée en écriture. Vérifiez l'état de la mémoire USB.
04	Il n'y a pas suffisamment d'espace sur la mémoire USB. Supprimer les fichiers inutiles ou utiliser une nouvelle mémoire USB.
05	Le fichier spécifique ne se trouve pas sur la mémoire USB.
06	Il n'y a pas suffisamment de mémoire d'imprimante pour prendre en charge le système de mémoire USB. Augmentez la mémoire de l'imprimante.
50	La mémoire USB est protégée en écriture ou invalide. Vérifiez l'état de la mémoire USB.

Erreurs de disque RAM

Code	Signification
01	Erreur de format. Essayez demettre l'imprimante hors tension puis de nouveau sous tension.
02	RAM disque mode est inactif. Activez le mode de disque RAM depuis le panneau de commande.
04	Espace insuffisant sur le disque. Supprimez les fichiers inutiles.
05	Le fichier indiqué ne se trouve pas sur le disque.
06	La mémoire de l'imprimante est insuffisante pour prendre en charge le disque RAM. Augmentez la mémoire de l'imprimante.

Élimination des bourrages papier

Si un bourrage papier se produit dans l'unité de transfert du papier ou si aucune feuille n'est alimentée, le message Incident papier s'affiche ainsi que l'emplacement du bourrage. L'imprimante se met automatiquement hors ligne lorsque ce message apparait. Retirez le papier à l'origine du bourrage. Une fois le papier retiré, l'imprimante reprend l'impression.

Emplacements de bourrage papier possibles

L'illustration ci-dessous décrit les circuits qu'emprunte le papier dans l'imprimante, y compris lorsque les bacs optionnels sont installés. Vous y trouverez les emplacements auxquels des bourrages papier risquent de se produire, ainsi qu'un tableau décrivant chacun des messages d'erreur. Les bourrages papier peuvent se produire à plusieurs endroits sur un même chemin.

Message de bourrage papier	Description	Page de référence
Incident papier Imprimante	Du papier est coincé à l'intérieur de l'imprimante ou du bac de papier.	page 6-14 page 6-15 page 6-17
Incident papier Bac MF	Du papier est coincé dans le bac multifonction.	page 6-14
Incident papier Cassette 2 (à 4)	Du papier est coincé au niveau de la cassette du chargeur optionnel.	page 6-17

Considérations générales relatives à l'élimination des bourrages papier

Rappelez-vous les considérations suivantes lorsque vous tentez d'éliminer un bourrage papier :

ATTENTION Lorsque vous tirez le papier, tirez-le doucement afin qu'il ne se déchire pas. Les morceaux de papier déchirés sont difficiles à enlever et peuvent être difficiles à repérer.

• Si des bourrages papier se produisent fréquemment, essayez d'utiliser un autre type de papier, de remplacer le papier par du papier provenant d'une autre rame, d'aérer la pile avant de l'introduire dans l'imprimante ou de la retourner. Si les bourrages papier persistent malgré ces mesures, il est possible que le problème vienne de l'imprimante.
• Selon l'emplacement du bourrage papier, il arrive que les pages coincées soient réimprimées lorsque l'impression reprend.

Utilisation des messages d'aide en ligne

Il est possible d'afficher des messages d'aide en ligne sur l'imprimante afin d'obtenir des instructions simples pour éliminer les bourrages papier.

Appuyez sur (2) lorsqu'un message de bourrage papier s'affiche. Un message d'aide apparait ensuite pour faciliter l'élimination du bourrage papier à cet emplacement.

Bourrage papier dans le bac

Du papier est coincé dans le bac.

Ouvrez tout d'abord le capot arrière de l'imprimante et vérifiez l'absence de papier coincé dans l'unité de transfert du papier.

Pour plus d'informations, reportez-vous à la section Bourrage papier dans l'imprimante à la page 6-15.

2 Sortez le bac à papier et retirez le papier coincé.

Bourrage papier dans le bac MF.

Du papier est coincé dans le bac multifonction. Retirez le papier coincé en suivant la procédure ci-dessous.

Ouvrez tout d'abord le capot arrière de l'imprimante et vérifiez l'absence de papier coincé dans l'unité de transfert du papier.

Pour plus d'informations, reportez-vous à la section Bourrage papier dans l'imprimante à la page 6-15.

2 Retirez le papier à l'origine du bourrage.

3 Retirez le bac de l'imprimante.

4 Ouvrez le capot d'alimentation inférieur.

5 Retirez le papier à l'origine du bourrage.

6 Refermez le capot d'alimentation inférieur. 7 Reinsérez le bac dans l'imprimante et

Bourrage de papier dans l'imprimante

Du papier est coincé dans le bac ou à l'intérieur de l'imprimante. Retirez le papier coincé en suivant la procédure ci-dessous.

ATTENTION Les composants à l'intérieur de l'unité de fusion sont chauds. Ne la touchez pas avec vos mains, vous risqueriez de vous brûler.

1 Soulevez le levier du capot arrêté et ouvrez le capot arrêté.

2 Si le papier est coincé à proximité du rouleau chauffant, comme indiqué en A, retirez le papier en le tirant par les bords.

Si le papier est coincé à l'intérieur de l'unité de fusion, comme indiqué en B, ouvrez le capot de l'unité de fusion et retirez le papier en le tirant par les bords.

Si le papier est coincé à l'intérieur, comme indiqué en C, ouvrez le capot d'alimentation arrêté et retirez le papier en le tirant par les bords.

Si le papier est coincé à l'intérieur de l'unité recto-verse, comme indiqué en D, soulevez l'unité recto-verse et retirez le papier.

Si le papier est coincé et que la majeure partie du papier dépasse hors du plateau supérieure, comme indiqué en E, retirez le papier en le tirant par les bords.

3 Fermez le capot arrière.

Bourrage papier dans le bac 2 (jusqu'à 4)

Du papier est coincé dans la cassette. Retirez le papier coincé en suivant la procédure ci-dessous.

1 Sortez le bac à papier du chargeur de papier en option et retirez le papier coincé.

2 Ouvrez le capot arrière du chargeur de papier et retirez le papier coincé.

Annexe

Ce chapitre fournit les détails des interfaces disponibles, décrit le matériel en option pouvant être installé sur l'imprimante et mentionne les specifications de l'imprimante.

Interface A-2

Interface USB A-2

Interface réseau A-3

Modules d'extension mémoire A-6

Description générale des options A-9

Spécifications A-13

Pour connaître la disponibilité des options, adressez-vous à votre technicien de maintenance.

Interface

Ce chapitre décrit les signaux utilisés par les interfaces USB et réseau de l'imprimante. Il indique également les affectations de broches, les fonctions des signaux, les délais de transmission, les caractéristiques des connecteurs et les niveaux de tension.

• Interface USB
• Interface réseau

Interface USB

L'imprimante prend en charge le port USB à haut débit. Les caractéristiques et les signaux de l'interface USB (Universal Serial Bus) sont indiqués ci-après.

Spécification de base

Conforme aux spécifications USB (bus série universel) révision 2.0.

Connecteurs

Imprimante : prise femelle de type B avec port en amont

Câble: prise mâle de type B

Cable

Utilisez un câble blindé conforme à la norme USB 2.0 (USB à haut débit) ne dépassant pas 5 mètres (16 pieds) de long.

Mode de transfert

Haut débit (480 Mbit/s au maximum)

Full-Speed (12 Mbit/s au maximum)

Contrôle de l'alimentation

Dispositif d'auto-alimentation

Signaux d'interface

Affectation des broches du connecteur USB

Broche	Signal	Description
1	Vbus	Alimentation (+5 V)
2	D-	Transmission des données
3	D+	Transmission des données
4	GND	Masse du signal
Shell	—	Blindage

Obtention automatique d'une adresse IP

Prise en charge du protocole DHCP/DHCPv6 et possibilité de recevoir une adresse IP assignée par un serveur DHCP/DHCPv6.

Gestion à l'aide d'un navigateur web (command CENTER)

Les pages HTTP (COMMAND CENTER) sont incorporées dans l'interface afin de pouvoir utiliser un navigateur Web pour accéder à COMMAND CENTER permettant de contrôler et modifier différents paramètres. Les paramètres peuvent être protégés par mot de passe.

Prise en charge de différents protocoles

Les protocoles SMTP, POP3, SSL, SNMP, IPv6 et NetBIOS over TCP/IP sont pris en charge pour une gestion plus simple de l'imprimante et pour plus de sécurité.

Prise en charge de l'ieee 802.1x

L'interface prend en charge l'authentification EAP-TLS et PEAP.

Prise en charge de l'ipv6

Prise en charge de l'IPv6, basée sur l'IPv4 avec certaines améliorations, comme un plus grand espace de gestion d'adresse, des fonctions de sécurité supplémentaires et une transmission de données basée sur les priorités.

Prise en charge de l'ipsec

Prise en charge de l'IPSec, le protocole de sécurité qui sert à l'authentification et au chiffrement dans la couche du réseau (couche IP).

Connecteur

10 Base-T/100 Base-TX

Systèmes d'exploitation

Windows 2000/XP/Vista/7/Server2003/Server2008, MacOS 10.x

Protocoles réseau

• IPv6: HTTP, LPD, FTP, IPP, RawPort, ICMPv6, LLDT, SNTP, DHCPv6, SMTP, POP3, DNS, SNMPv1/v2c/v3, WSD IPv4: HTTP, HTTPS, LPD, FTP, IPP, RawPort, ICMP, DHCP, SMTP, POP3, SNMP, DNS, WINS, NetBIOS over TCP/IP, SNMPv1/v2c/v3, Apple Bonjour Compatible, IPPS, LLTD, WSD
• Etc. : IPX/SPX, NetWare (NDS/Bindery), AppleTalk, NetBEUI

Protocoles de sécurité

SSL/TLS (HTTPS, IPPS), SNMPv3, EAP-TLS, PEAP, AH, ESP

Environnement d'utilisation

de 10 à 35 °C (de 50 à 95 °F), humidité relative de 20 à 80 % (sans condensation)

Contre-mesures pour les interférences électromagnétiques

VCCI Classe B, FCC Classe B (U.S.), CE (Europe)

IMPORTANT Lorsque les fonctions IPv6 sont utilisées, les périphériques utilisés sur le réseau (routeurs, PC, etc.) doivent prendre en charge l'IPv6.

Les options suivantes sont disponibles sur l'imprimante pour répondre à vos besoins. Pour connaître les instructions d'installation des différentes options, reportez-vous à la documentation qui accompagne ces dernières. Certaines options sont décrites dans les sections ci-après.

Modules d'extension mémoire

La carte contrôleur principale de l'imprimante possède un emplacement de mémoire où vous pouvez brancher des modules de mémoire en option (modules DIMM). Vous pouvez augmenter la mémoire de l'imprimante jusqu'à 1280 Mo en branchant les modules de mémoire en option.

Remarque : Un module de mémoire de 256 Mo est déjà installé en usine. Pour augmenter la mémoire à 1280 Mo, installez un module de mémoire de 1024 Mo.

Modules d'extension mémoire

Il existe différentes capacités de modules de mémoire : 128, 256, 512 ou 1024 Mo. La taille maximale de la mémoire peut atteindre 1280 Mo.

Précautions à prendre lors de la manipulation de la carte contrôleur principale de l'imprimante et des modules de mémoire

Pour protéger les composants électroniques, déchargez votre corps de toute électricité statique en touchant un objet métallique de grande taille avant de manipuler les modules de mémoire. Une autre solution consiste, dans la mesure du possible, à porter un bracelet antistatique lors de l'installation des modules de mémoire.

Pour éviter d'endommager les composants électroniques figurant sur la carte contrôleur principale ou les modules de mémoire, veillez à toujours les tenir par les côtés (reportez-vous ci-dessous).

Installation des modules de mémoire

IMPORTANT Retirez la mémoire USB qui se trouve dans l'emplacement de mémoire USB de l'imprimante.

1 Mettez l'imprimante hors tension et débranchez le cordon d'alimentation.

2 Tirez le capot de droite de l'imprimante vers vous et retirez-le.

Ouvrez le capot interne.

4 Retirez le module de mémoire de son emballage. 5 Avec la borne de connexion de la mémoire orientée vers la prise, alignez la découpe avec la borne de la prise et insérez directement de manière inclinée.

ATTENTION Avant d'insérer un module de mémoire dans la machine, assurez-vous que la machine est hors tension.

6 Enoncez soigneusement la mémoire insérée dans la machine. 7 Remontez le capot droit.

Retrait d'un module de mémoire

Pour retirer un module de mémoire, retirez le capot droit, ouvrez le capot interne, puis ouvrez avec précaution les deux brides de fixation. Il vous suffit ensuite d'extraire le module de mémoire de son emplacement.

Test de la mémoire étendue

Après avoir installé le module de mémoire dans l'imprimante, testez l'imprimante pour vérifier si l'installation a été réussie. Pour tester l'extension de mémoire, procédez comme suit :

1 Assurez-vous que l'imprimante est hors tension. Branchez le cordon d'alimentation dans l'imprimante, puis mettez l'imprimante sous tension. 2 Appuyez sur [Menu] sur le panneau de commande. 3 Appuyez sur ou jusqu'à ce que Imprimer Rapport > apparaisse. 4 Appuyez sur lorsque Imprimer Rapport > est affiché. 5 Appuyez sur ou jusqu'à ce que > Impression Page configuration apparaisse. 6 Appuyez deux fois sur [OK].

7 Si l'installation est réussie, la quantité de mémoire affichée sur la page d'état correspond à la quantité de mémoire étendue (la taille de mémoire installée en usine est de 256 Mo).

Chargeur de papier PF-520, PF-530

Les chargeurs de papier en option PF-520 (pour papier normal) et PF-530 (pour supports multiples) contiennent chacun environ 500 feuilles de papier (80g / m^2). Il est possible d'ajouter jusqu'à 3 chargeurs optionnels au bas de l'imprimante (seuls 2 chargeurs de papier empilés peuvent être utilisés avec le modèle FS-C5150DN) pour permettre une alimentation continue jusqu'à 2000 feuilles de papier (1250 feuilles dans le modèle FS-C5150DN) en combinaison avec le bac de l'imprimante.

IMPORTANT : Lorsque vous utilisez le chargeur de papier, placez les papiers et les enveloppes avec la face à imprimer vers le haut.

Les papiers qui peuvent être utilisés dans les bacs fournis avec les chargeurs de papier sont les suivants :

PF-520

Format de papier : Enveloppe Monarch, Enveloppe #10, Enveloppe #9, Enveloppe #6, Enveloppe DL, Enveloppe C5, A5, B5, ISO B5, A4, Executive, Letter, Legal, OufukuHagaki, Oficio II, Statement, Folio, Youkei 2, Youkei 4, 16K et personnalisé (92 × 165 mm à 216 × 356 mm)

Type de papier: Normal, Préimprimé, Couché, Recyclé, Rugueux, En-tête, Couleur, Perforé, Épais, Haute qualité et Personnalisé 1 (jusqu'à 8)

Format de papier: Enveloppe Monarch, Enveloppe #10, Enveloppe #9, Enveloppe #6, Enveloppe DL, Enveloppe C5, A5, B5, ISO B5, A4, Executive, Letter, Legal, OufukuHagaki, Oficio II, Statement, Folio, Youkei 2, Youkei 4, 16K et personnalisé (92 × 162 mm à 216 × 356 mm)

Type de papier : Normal, Préimprimé, Étiquettes, Couché, Recyclé, Rugueux, En-tête, Couleur, Préperforé, Carte, Enveloppe, Couvert, Épais, Haute qualité et Personnalisé 1 (jusqu'à 8)

IMPORTANT Placez les chargeurs de papier sur un bureau ou une base stable.

Lors du déplacement de l'imprimante avec le PF-530 installé, débranchez le cordon du relais AC qui relie l'imprimante et le PF-530. Assurez-vous que le capot est fixé pendant l'utilisation.

Disque dur

IMPORTANT Il est possible d'installer un disque dur uniquement sur le modèle FS-C5250DN.

Insérez le disque dur dans l'emplacement pour carte d'interface optionnelle. Si un disque dur est installé dans l'imprimante, les données reçues peuvent être converties en mode point (bitmap) et enregistrées sur ce disque dur. Il est possible d'imprimer plusieurs copies à grande vitesse à l'aide de la fonction de tri électrique. Vous pouvez également utiliser les fonctions Boîte de travail. Pour plus d'informations, reportez-vous à la section Boîte travail à la page 4-26.

Carte d'interface réseau IB-23

Conjointement au standard d'interface réseau sur l'imprimante, la carte d'interface réseau prend en charge les protocoles TCP/IP, IPX/SPX, NetBEUI et AppleTalk. Cela permet à l'imprimante d'être utilisée dans des environnements réseau fonctionnant sous Windows, Macintosh, Unix, NetWare, etc. La carte d'interface réseau s'installe dans l'emplacement prévu à cet effet situé à l'arrière de l'imprimante (voir ci-dessous).

ATTENTION Les versions de logiciel inférieures à 1.2.1 ne peuvent pas être utilisées avec l'IB-23.

Carte d'interface réseau	Connexions réseau
IB-23	10BASE-T/100BASE-TX

Mémoire USB

Une mémoire USB est un type de mémoire flash simple portative qui se branche dans l'emplacement pour mémoire USB. Les fichiers stockés dans la mémoire USB peuvent être imprimés en branchant la mémoire USB sur l'imprimante et en spécifiant les noms de fichier désirés à partir du panneau de commande.

Le panneau de commande affiche les noms des fichiers PDF, TIFF, JPEG et XPS.

Il est possible d'imprimer jusqu'à 100 fichiers à partir de la mémoire USB. Les fichiers à imprimer peuvent avoir des noms composés au maximum de 99 caractères alphanumériques d'un seul octet. Toutefois, le message n'affiche que 12 caractères et les fichiers avec plus de 13 caractères ne peuvent pas être identifiés sur l'affichage du message.

Les caractères à deux octets inclus dans un nom de fichier apparaisent comme texte corrompu dans l'affichage des messages. Aussi, lorsque le fichier est imprimé, un message d'erreur s'affiche et l'impression échoue.

Pour plus d'informations sur l'impression des fichiers PDF stockés dans la mémoire USB, reportez-vous à la section Mémoire USB (sélection mémoire USB) à la page 4-17.

Pour plus d'informations sur les périphériques de mémoire USB pris en charge, contactez notre technicien.

Fonctions en option

Vous supportez utiliser les applications optionnelles installées sur cette machine.

Aperçu des applications

Les applications mentionnées ci-dessous sont installées sur cette machine.

• UG-33 (ThinPrint) (cette application ne peut être activée qu'en Europe).

Cette application permet d'imprimer des données d'impression directement sans pilote d'imprimante.

Remarque : Des restrictions telles que le nombre d'utilisations de l'application peuvent être utilisées pendant la période d'essai et diffèrent selon l'application.

Fonction opt.

1. Appuyez sur [MENU]. 2. Appuyez sur ou jusqu'à ce que Fonction opt.> apparaisse.

ID (saisie de l'id administrateur)

Pour utiliser les fonctions optionnelles, vous devez saisir un ID administrateur. Pour plus d'informations sur la définition de l'ID administrateur, reportez-vous à la section Administrateur (Paramètres administrateur) à la page 4-84.

1 Appuyez sur lorsque Fonction opt.> est affichée. 2 L'écran affiche ID et un curseur clignotant (_).

3 Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez l'ID spécifique. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un ID composé de 1 à 16 chiffres. 4 Appuyez sur [OK]. Passez à l'étape suivante Mot de passer (Saisie du mot de passer administrateur).

Mot de passe (saisie du mot de passe administrateur)

Pour définir les fonctions optionnelles, vous devez saisir un ID administrateur et un mot de passe administrateur. Pour plus d'information sur la définition du mot de passe administrateur, reportez-vous à la section Administrateur (Paramètres administrateur) à la page 4-84.

Une fois que vous avez saisi l'ID correct à l'étape précédente (ID (Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie du mot de passe administrateur) et un curseur clignotant (_).

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Saisissez le mot de passe spécifique. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Saisissez un mot de passe composé de 0 (aucun réglage) à 16 chiffres.

Remarque Si vous saississez un ID ou un mot de passe administrateur erroné, le message Mauvais ID ou Mot de passe incorrect s'affiche et l'écran de saisie est à nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe correctement.

Appuyez sur [OK]. L'écran Fonction opt. s'affiche.

Activer les applications

Entrez une clé de licence pour activer les applications.

1 Appuyez sur lorsque Fonction opt. > est affiché. 2 Appuyez sur ou jusqu'à ce que >UG-33 Activer apparaisse. 3 Appuyez sur 4 Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparait.

5 Appuyez sur ou pour sélectionner Officiel ou Essai.

Si vous sélectionnez Officiel, l'écran de saisir de la clé de licence s'affiche. Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Entrez la clé de licence. Utilisez les touches ou pour déplacer le curseur vers la droite et la gauche. Lorsque vous avez entré la clé de licence et appuyé sur [OK], l'écran de confirmation s'affiche.

Si vous sélectionnez Essai et que vous appuyez sur [OK], l'écran de confirmation s'affiche.

Appuyez sur [OK]. L'écran de confirmation s'affiche et l'application est installée.

Vérification des détails de l'application

Utilisez la procédure ci-dessous pour vérifier les détails d'une application.

1 Appuyez sur lorsque Fonction opt.> est affichée. 2 Appuyez sur ou jusqu'à ce que >UG-33 Détails > apparaisse. 3 Appuyez sur. Vous pouvez maintenant voir les informations détaillées sur l'application sélectionnée.

Remarque Les spécifications ci-dessous peuvent être modifiées sans préavis.

Éléments		Description
		FS-C5150DN	FS-C5250DN
Méthode d'impression		Impression electrophotographique à quatre couleurs (CMYK) utilisant un système de tambour (4) en tandem
Vitesses d'impression	Bac	A4 : 21 ppm, B5, A5, A6 : 23 ppm*1, Letter : 23 ppm, Legal : 18 ppm	A4 : 26 ppm, B5, A5, A6 : 28 ppm*1, Letter : 28 ppm, Legal : 23 ppm
	Bac MF	A4 : 15 ppm, B5, A5, A6 : 15 ppm*1, Letter : 15 ppm, Legal : 15 ppm	A4 : 19 ppm, B5, A5, A6 : 19 ppm*1, Letter : 19 ppm, Legal : 19 ppm
Vitesse d'impression recto-verse		A4 : 11 ppm, B5, A5, A6 : 11 ppm, Letter : 11 ppm, Legal : 10 ppm	A4 : 13 ppm, B5, A5, A6 : 14 ppm*2, Letter : 13 ppm, Legal : 12 ppm
Résolution		600 dpi
Temps de sortie de la première impression		N/B : 10,5 secondes maximum Couleur : 12 secondes maximum	N/B : 9 secondes maximum Couleur : 10,5 secondes maximum
Temps de préchauffage (22°C, 60% HR)	Sous tension	32 secondes maximum	29 secondes maximum
	Veille	18 secondes maximum	20 secondes maximum
Contrôleur		PowerPC464-667 MHz
Mémoire	Standard	256 Mo
	Maximum	1280 Mo
Systèmes d'exploitation		Microsoft Windows 2000/XP/Vista/7, Windows Server 2003/2008 Apple Macintosh OS X
Interface	Standard	USB : USB Hi-Speed Réseau : 10 BASE-T/100 BASE-TX Emplacement KUIO-LV
	Option	-	Disque dur
		Carte d'interface réseau : 1 (10 BASE-T/100 BASE-TX)
Service mensuel	Moyenne	1000 pages	1 500 pages
	Maximum	50 000 pages	65 000 pages
Formats de papier	Bac	A4, B5, A5, Folio, 8 1/2 × 14"(Legal), 8 1/2 × 11"(Letter), Oficio II, Statement, Executive, ISO B5, A6, Enveloppe C5, 16K et Personnelisé
	Chargeur de papier en option PF-520/PF-530	Envelope Monarch, Enveloppe #10, Enveloppe #9, Enveloppe #6, Enveloppe DL, Enveloppe C5, A5, B5, ISO B5, A4, Executive, Letter, Legal, OufukuHagaki, Oficio II, Statement, Folio, Youkei 2, Youkei 4, 16K et Personnelisé
	Bac MF	A4, B5, A5, Folio, 8 1/2 × 14"(Legal), 8 1/2 × 11"(Letter), Oficio II, Statement, Executive, A6, B6, ISO B5, Enveloppe Monarch, Enveloppe #10, Enveloppe #9, Enveloppe #6, Enveloppe DL, Enveloppe C5, 16K, Hagaki, OufukuHagaki, Youkei 2, Youkei 4 et Personnelisé

1: Au bout de 16 pages la vitesse d'impression passe à 14 ppm. 2: Avec le bac MF installé, la vitesse d'impression passe à 13 ppm.

Éléments		Description
		FS-C5150DN	FS-C5250DN
Types de papier†	Bac, chargeur de papier en option PF-520	Normal, préimprimé, papier couché, recyclé, rugueux, à en-tête, couleur, perforé, épais, qualité supérieure et personnalisé
	Chargeur de papier en option PF-530	Normal, Préimprimé, Étiquettes, Relié, Recyclé, Rugueux, En-tête, Couleur, Préperforé, Enveloppe, Carte, Couché, Épais, Haute qualité et Personnalisé
	Bac MF	Normal, transparent, préimprimé, étiquettes, papier couché, recyclé, vélin, rugueux, à en-tête, couleur, perforé, enveloppe, carte, couché, papier épais, haute qualité et personnalisé
Capacité de la source d'alimentation papier	Bac	250 feuilles (80 g/m2)	500 feuilles (80 g/m2)
	Bac MF	50 feuilles (80 g/m2)	50 feuilles (80 g/m2)
Marge		4 mm (gauche, droite haut et bas)
Capacité du bac de sortie	Plateau supérieur	250 feuilles (80 g/m2)
Environnement d'utilisation	Température	de 10 à 32,5 °C (de 50 à 90,5 °F)
	Humidité relative	15 à 80 %
	Altitude	2 500 m (8 202 pieds) maximum
	Éclairage	1 500 lux maximum
Source d'alimentation		120 V, 60 Hz, max. 8,5 A (U.S.A./Canada) 220-240 V, 50 Hz/60 Hz, max. 4,5 A (pays européens) Fluctuation de tension max. autorisée : ±10 % Fluctuation de fréquence max. autorisée : ±2 %
Consommation électrique	Maximum	1068 W maximum (États-Unis/Canada) 1129 W maximum (pays européens)	1111 W maximum (États-Unis/Canada) 1169 W maximum (pays européens)
Bruit de fonctionnement††	Durant l'impression	LpA = 61,7 dB (A)
	En veille	LpA = 43 dB (A)
	En mode veille	trop faible pour être mesuré
Dimensions (L × P × H)		390 × 523 × 370 mm15-3/8 × 20-9/16 × 14-9/16"	390 × 523 × 397 mm15-3/8 × 20-9/16 × 15-5/8"
Poids		Env. 28 kg (61,7 lbs)	Env. 31,5 kg (69,4 lbs)

4. Lors de l'utilisation de PERSO 1 (jusqu'à 8), utilisez le bac MF pour les formats de papier inférieurs à 105 × 148 mm (4-1/8 × 5-13/16 pouces). Le bac MF peut être utilisé avec des formats de papier supérieurs à 70 × 138 mm (2-3/4 × 5-7/16 pouces). 5. Niveau de pression sonore à la position de proximité [avant] conforme à EN ISO 7779.

Adresse IP (internet protocol)

L'adresse IP est un numéro unique représentant un ordinateur spécifique sur un réseau. Le format de l'adresse IP est 4 numéro séparés par des points, 192.168.110.171, par exemple. Chaque numéro doit être un nombre décimal compris entre 0 et 255.

AppleTalk permet le partage des fichiers et des imprimantes et l'utilisation de logiciels d'application placés sur un autre ordinateur du même réseau AppleTalk.

Bac multifonctions

Le bac Multi est utilisé à la place du bac lors de l'impression sur enveloppes, cartes postales, transparents et étiquettes.

Boîte

La fonction Boîte personnalisée stocke les données d'impression pour chaque utilisateur et permet à l'utilisateur d'imprimer une ou plusieurs copies des données stockées par la suite à l'aide du panneau de commande de l'imprimante.

Boîte de travail

La fonction Boîte travail stocke les données d'impression et permet aux utilisateurs d'imprimer une ou plusieurs copies des données stockées par la suite à l'aide du panneau de commande de l'imprimante.

Délai de temporisation de l'alimentation papier

Lorsque les données sont envoyées vers une imprimante, des pauses peuvent se produire. L'imprimante attend alors les données suivantes sans effectuer de saut de page. La temporisation de l'alimentation papier est une fonction qui attend un résultat prédéfini avant d'exécuter un saut de page automatique. Lorsque le résultat d'attente a commencé, une fois le résultat désigné dépassé, l'imprimante traite automatiquement les données en cours de réception et les imprime. Si l'imprimante n'a reçu aucune donnée pour la première page, elle termine le traitement du travail sans sortir de papier.

Protocole qui configure automatiquement l'adresse IP, le masque de sous-réseau et l'adresse de la passerelle sur un réseau TCP/IP. L'utilisation de DHCP permet d'alléger les tâches administratives réseau, particulièrement dans les environnements réseau comptant un grand nombre d'ordinateurs client et où il n'est pas nécessaire d'attribuer une adresse IP distincte à chaque client, y compris les imprimantes.

Mode d'impression qui réduit la consommation de toner. Les pages imprimées en mode d'impression économique sont plus claires qu'en mode normal.

Fait référence à l'émulation d'imprimantes d'autres fabricants. L'imprimante peut émuler le fonctionnement des imprimantes suivantes : PCL6 et KPDL.

KPDL est l'implémentation par Kyocera du langage de description de page PostScript niveau 3.

Mémoire supplémentaire

Une mémoire supplémentaire (en option) permet d'augmenter la capacité de la mémoire de l'appareil. Pour connaître les modules de mémoire DIMM qu'il est possible d'utiliser dans cette machine, adressez-vous à votre technicien de maintenance.

Mode veille

Ce mode permet d'économiser l'énergie. Il est activé lorsque la machine n'est pas utilisée pendant la période de temps prédéfinie. Dans ce mode, l'alimentation est réduite au minimum. Ce paramètre peut être modifié.

Version améliorée du protocole NetBIOS, il permet d'utiliser plus de fonctions avancées sur des réseaux de petite taille que d'autres protocoles tels que TCP/IP, etc.

Passerelle par défaut

Indique le périphérique, ordinateur ou routeur, qui sert d'entrée/sortie (passerelle) pour l'accès aux ordinateurs placés en dehors du réseau utilisé. Si aucune passerelle n'est spécifiée pour une adresse IP de destination, les données sont envoyées à l'hôte désigné comme passerelle par défaut.

Pilote d'imprimante

Le pilote d'imprimante permet d'imprimer des données créées à l'aide d'une application logicielle. Le pilote d'imprimante est fourni sur le CD-ROM qui comprend l'imprimante. Il doit être installé sur l'ordinateur connecté à l'imprimante.

Polices contour

Avec les polices contour, les contours des caractères sont représentés par des expressions numériques et les polices peuvent être agrandies ou réduites de différentes manières en modifiant les valeurs numériques de ces expressions. L'impression reste claire même si vous agrandissez les polices, les caractères étant définis avec des contours représentés par des expressions numériques. Vous pouvez indiquer le format des polices.

de caractères par incréments de 0,25 points en allant jusqu'à 999,75 points.

Langage de description de page développé par Adobe Systems, Inc. Il permet d'utiliser des fonctions de police flexibles et des graphiques très avancés, pour une meilleure qualité d'impression.

PPM (impressions par minute)

Indique le nombre d'impressions effectuées en une minute.

Ppp (points par pouce)

Unité de résolution exprimée en nombre de points imprimés par pouce (25,4 mm).

Page d'état

Répertorie les paramètres en cours de la machine : mémoire, nombre total d'impressions, paramètres de source papier, etc. Cette page peut être imprimée depuis le panneau de commande. Elle est parfois appelée page d'état.

Valeur numérique de 32 bits qui définit quels bits de l'adresse IP indiquent l'adresse réseau et quels bits indiquent l'adresse de l'hôte.

Tcp/ip (transmission control protocol/internet protocol)

Suite de protocoles conçus pour définir la façon dont les ordinateurs et autres périphériques communiquent entre eux sur un réseau.

USB (universal serial bus)

Norme d'interface pour les interfaces série à vitesse faible à moyenne. Cette imprimante prend en charge la norme USB à haut débit. Le taux de transfert maximal est 480 Mbit/s et la longueur maximale du câble est 5 mètres (16 pieds).

Alarme 4-59

Annulation d'un travail d'impression 4-6

AppleTalk 4-71

Auto-IP 4-52

Bac à papier 1-2

Élimination du bourrage papier 6-15

Format de papier 4-36

Mode alim. papier 4-43

Source du papier 4-42

Type de papier 4-39

Bac de récapération de toner 1-2

Remplacement 5-6

Bac MF 1-2

Incident papier 6-14

Source du papier 4-42

Bac multifonction

Format de papier 4-34

Type de papier 4-35

Blocage de l'interface 4-69

Boite. 4-21

Liste boîte personnalisée 4-25

Manipulation des données 4-22

Sélection. boîte 4-21

Boîte travail 4-26

Bonjour 4-54

Brilliance 4-47

Butée du papier 1-2,3-18

Calibrage couleurs 4-87

Capot supérieur 1-2

Carte d'interface réseau A-10

Cartes postales 3-10

Cartouches de toner 1-2

Fréquence 5-2

Kits de toner 5-3

Remplacement 5-4

Chargement du papier

Bac 3-15

Bac MF 3-17

Chargeur de papier A-9

Incident papier 6-17

COMMANDCENTER 2-3

Compte trav. 4-78

Ajouter compte 4-82

Liste de comptabilité des travaux 4-83

Sélect. compte 4-80

Suppr. compteur 4-83

Compteur travaux

Parametre 4-78

Compteur 4-33

Configuration page

Format TIFF/JPEG 4-50

Mode 80 caractères 4-49

Connecteur du cordon d'alimentation 1-3

Correction. Erreur auto

Temporisateur 4-66

Correction Erreur auto 4-65

Couv. arrêt 1-3

Couvercle du bac de récapération de toner 1-2

Délai de temporisation de l'alimentation papier 4-64

Dépannage 6-1

Désinstallation du logiciel 2-15

Détecttion d'erreur

Bac MF vide 4-64

Impression recto-verso 4-63

Papier non correspondant 4-63

Parametre 4-62

DHCP 4-52

Disque dur 4-62, A-10

Formatage 4-62

Disque RAM 4-60

Écran

Informations d'état 4-4

Langues messages 4-57

Éléments de l'appareil 1-1

Emulation

page de configuration 4-15

Parametre 4-45

Rapport erreur 4-45

Enregistrement couleur

Détaillé 4-90

Standard 4-87

Entretien 5-1

Enveloppes 3-10

Étiquettes 3-9

ID administrateur 4-68, 4-77, 4-84, A-11

Modification 4-85

Impression

logiciel d'application 2-10

Structure des menus 4-11

Impression à partir d'un logiciel d'application 2-10

Impression recto verso

Détection d'erreur 4-63

Liste boîte personnalisée 4-25

Liste de comptabilité des travaux 4-83

Liste des polices 4-16

Liste des fichiers HDD 4-16

Liste RAM Disk 4-16

Page config. 4-94

Page de configuration 4-13

Page de configuration réseau 4-95

Incident papier 6-13

Bac 6-14

Bac MF 6-14

Chargeur de papier 6-17

Emplacements 6-13

Imprimante 6-15

Init auto panneau Temporisateur 4-67

Initialisation auto panneau 4-66

Interface A-2

Interface réseau 1-3, A-3

Interface USB 1-3, A-2

Interrupteur d'alimentation 1-2

IPP (Internet Printing Protocol) 4-72

IPSec (IP Security Protocol) 4-74

Langues messages 4-57

Liste des fichiers disque dur 4-16

Liste des fichiers dusque RAM 4-16

Liste des polices 4-16

Logement de mémoire USB 1-2, 1-3

Masque ss-rés. 4-53

Modules d'extension mémoire A-6

Page config. 4-15

Retrait A-7

Test A-7

Mémoire USB A-10

Copies 4-19

Imprimer fichier 4-17

Imprimer la liste des fichiers 4-19

Source du papier 4-19

Supprimer périm. 4-19

Messages d'aide en ligne 6-14

Messages d'erreur 6-7

Disque dur 6-11

Disque virtuel 6-12

Mémoire USB 6-12

Mode couleur : Couleur ou monochrome 4-47

Mode EcoPrint 4-48

Molette de format 4-36

Mot de passe administrateur 4-68, 4-78, 4-84, A-11

Modification 4-85

Nettoyage de l'unité de transfert du papier 5-8

NetWare 4-70

Options A-5

Page de configuration 4-14

Panneau de commande 1-2, 1-4

Papier Carte postale 3-10

Chargement de papier dans le bac 3-15

Chargement de papier dans le bac MF 3-17

Couché 3-12

Couleur 3-12

Disponibilité 3-2

Enveloppe 3-10

Épais 3-11

Étiquettes 3-9

formats minimal et maximal 3-3

Papier approprié 3-4

Papier spécial 3-8

Pré-imprimé 3-12

Recommandations 3-2

Recyclé 3-12

Spécifications 3-2

Transparence 3-8

Papier couché 3-12

Papier couleur 3-12

Papier épais 3-11

Papier pré-imprimé 3-12

Papier recyclé 3-12

Paramètres réseau 4-51

Passerelle 4-54

Pilote d'imprimante Installation sous Windows 2-4 Installation sur Macintosh 2-6

Plateau supérieur 1-2

Priorité A4/LT 4-45

Problèmes d'impression Directives générales 6-2 Problèmes de qualité d'impression, impression vierge, etc. 6-3

Redémarrage de l'imprimante 4-94

Réglage de l'heure 4-57

Réglage de la date 4-57

Réseau TCP/IP (IPv4) 4-51 TCP/IP (IPv6) 4-55

Récapitulation des travaux 4-26 Configurations 4-31

Copie rapide 4-27

Travail d'impression privé 4-30

Vérification avant impression 4-28

Serveur SSL (Secure Sockets Layer) 4-72

Spécifications A-13

Système de sélection de menus 4-8

ThinPrint 4-75

Touches

Chapitre 1-4, 4-6

GO 1-4, 4-6

MENU 1-4,4-6

OK 1-4, 4-7

Touches fléchées 1-4, 4-6

Utilisation de base 4-6

Transparence 3-8

Unité de mesure 4-37

Unité de transfert du papier 1-3

Incident papier 6-15

Nettoyage 5-8

Unité recto-verso 1-3

Veille auto

Temporisateur 4-64

Version 4-14

Voyants

Attention 1-4, 4-5

Données 1-4, 4-5

Pret 1-4,4-5

Espace Technologique de St Aubin

Route de l'Orme

FR-91195Gif-sur-YvetteCEDEX

Phone: [phone]

Fax: [phone]

www.kyoceramita.fr

GERMANY
