Type de produit	Imprimante laser MICR (reconnaissance de caractères par encre magnétique)
Marque	KYOCERA
Modèle	FS-1714M
Vitesse d'impression	14 pages par minute (A4)
Résolution d'impression	600 ppp (pour les fontes MICR)
Technologie d'impression	Laser électrophotographique
Cassette d'alimentation	Cassette verrouillable PC-21L (capacité standard)
Chargeur de papier optionnel	PF-21L (500 feuilles, jusqu'à 2 chargeurs)
Fontes MICR incluses	E-13B MICR et CMC-7 MICR (sur carte FC-01M)
Consommable toner	TK-90HM (toner MICR, dessus vert)
Kit d'entretien	MK-90M (toutes les 150 000 pages)
Développeur	DV-90M
Tambour	DK-90M
Bloc fixateur	FK-90M
Chargeur	FE-90M
Dimensions approximatives (L x P x H)	400 x 380 x 320 mm
Poids approximatif	12 kg
Alimentation électrique	120 V – 240 V CA, 50/60 Hz
Conditions ambiantes	Température : 10 à 24 °C ; Humidité : 20 à 60 % HR
Sécurité	Cassette verrouillable pour stockage sécurisé des chèques ; clés fournies
Entretien	Remplacement périodique du kit d'entretien (toutes les 150 000 pages)
Fonctions principales	Impression MICR de chèques et documents financiers ; gestion sécurisée des consommables
Réparabilité	Pièces détachées disponibles : toner, tambour, développeur, fuser, chargeur, kit d'entretien

FOIRE AUX QUESTIONS - FS-1714M KYOCERA

Quel type de toner utiliser avec l'imprimante FS-1714M ?

Utilisez exclusivement le toner MICR TK-90HM. Le dessus du récipient est vert pour éviter toute confusion avec un toner standard. L'imprimante ne fonctionne qu'avec ce toner.

Comment sélectionner la fonte MICR E-13B ou CMC-7 ?

Appuyez sur la touche MODE, choisissez Font, puis Option. Utilisez les touches + ou - pour sélectionner le numéro de fonte : 00700 pour E-13B, 00701 pour CMC-7. Confirmez avec ENTREE et appuyez sur SORTIE.

Que faire si le message 'Prévoir toner Nettoyer Imp.' s'affiche ?

Ce message indique que le toner est presque vide. Préparez un nouveau kit toner TK-90HM dès que possible. Si vous continuez, l'impression s'arrêtera et le message 'Remplacer Toner Nettoyer Imp.' apparaîtra.

Comment nettoyer l'imprimante après avoir remplacé le toner ?

Suivez les instructions du manuel d'utilisation fourni avec chaque nouveau kit toner. En général, vous devez ouvrir l'imprimante, retirer le tambour et nettoyer délicatement les zones indiquées avec un chiffon non pelucheux.

Puis-je utiliser une cassette universelle avec la FS-1714M ?

Oui, vous pouvez utiliser la cassette universelle optionnelle. Vous devez d'abord retirer le crochet de maintien de l'imprimante (vis à l'arrière). Notez que cette cassette n'est pas verrouillable.

Quelle est la capacité du chargeur de papier optionnel ?

Le chargeur optionnel PF-21L a une capacité de 500 feuilles. Vous pouvez en ajouter jusqu'à deux, pour un total de 1000 feuilles supplémentaires.

Comment déverrouiller la cassette de papier ?

Utilisez la clé fournie pour ouvrir la serrure située sur le côté de la cassette. Tournez la clé dans le sens indiqué par les figures du manuel. La même clé fonctionne pour les chargeurs optionnels.

À quelle fréquence dois-je remplacer le kit d'entretien ?

Le kit d'entretien MK-90M doit être remplacé toutes les 150 000 pages. Le message 'MK Near end' apparaît pour vous avertir. Contactez votre revendeur Kyocera MICR pour planifier le remplacement.

Que faire en cas de bourrage papier dans le bloc fixateur ?

Ouvrez le couvercle supérieur de l'imprimante et tirez doucement le papier coincé. Contrairement à certains modèles, la FS-1714M ne possède pas de leviers spécifiques : soulevez simplement le couvercle et retirez le papier.

L'imprimante est-elle compatible avec des formats de papier autres que le chèque ?

Oui, vous pouvez imprimer sur du papier normal (lettre, A4) pour des tests. Cependant, l'imprimante est optimisée pour les documents MICR. Utilisez la cassette universelle pour des formats variés.

MODE D'EMPLOI FS-1714M KYOCERA

Manuel d'utilisation

Version supplémentaire

Version supplémentaire

FS-1714M

FS-3718M

FS·7028M

MICR Printers

Imprimantes MICR

Impresoras MICR

MICR Font Characters Caractères de fonte MICR Caracteres del tipo de letra MICR

ASCII	E-13B MICR font Fonte E-13B MICR Tipo de letra MICR E-13B	ASCII	CMC-7 MICR font Fonte CMC-7 MICR Tipo de letra MICR CMC-7
048	0	048
049	1	049	1
050	2	050	2
051	3	051	3
052	4	052	4
053	5	053	5
054	6	054	6
055	?	055	?
056	8	056	8
057	9	057	9
065	10	065	10
066	11	066	11
067	12	067	12
068	13	068	13
		069	13

These fonts only print at a resolution of 600 dpi. Cesfontes n'impriment qu'a une résolution de 600 ppp. Estos típos de letras sólo imprimen con una resolution de 600 ppp.

Nous vous remercions pour l'achat de l'imprimante MICR de Kyocera. Les imprimantes Kyocera MICR sont une extension de la famille des imprimantes Ecosys de la série Kyocera FS. Ces imprimantes sont essentiellement conçues et améliorées pour l'impression MICR. Le tableau suivant montre les spécifications principales de votre imprimante MICR.

Modèle d'imprimante MICR	Page par minute	Série FS modifiée
FS-1714M	14ppm	FS-1750
FS-3718M	18ppm	FS-3750
FS-7028M	28ppm	FS-7000+

Ce supplément de manuel décrit les instructions pour l'utilisation d'une imprimante de la série FS en tant qu'imprimante MICR. Pour d'autres instructions comptant les procédures de fonctionnement de base, reportez-vous au User's Manual (manuel de l'utilisateur) original de l'imprimante compris avec ce supplément ou fourni sur le CD-ROM de la Kyocera Digital Library (bibliothèque numérique Kyocera).

MICR signifie reconnaissance des caractères par encre magnétique. Dans ce manuel, seul le terme MICR est utilisé.

Reconnaissance des caractères par encre magnétique (MICR) est une technologie développée en 1959 pour l'utilisation dans le processus automatique des chèques et autres transactions financières. La ligne MICR qui apparaît en bas d'un chèque, permet aux machines à trier/lire bancaires sophistiquées deTRAITER RAPIDIMENT les informations.

Le traitement d'un document MICR est largement utilisé pour sa capacité de lecture très précise. La précision MICR est en partie due à la qualité magnétique de l'encre. Elle est moins sensible aux couleurs de fond et aux motifs communs aux chèques et peut être détectée même cachée par une feuille de papier.

Les imprimantes Kyocera MICR sont spécifiquement conçues pour imprimer les chèques et les documents MICR.

Premières étapes

Lorsque vous régalez votre imprimante, nous vous recommandons d'imprimer au moins 3 pages sur du papier normal de test pour s'assurer si la quantité de toner MICR est suffisante avant d'imprimer sur du papier pour chèques.

Caractéristiques

Ces imprimantes Kyocera MICR possèdent les caractéristiques suivantes :

Votre imprimante Kyocera MICR est fournie avec une cassette verrouillable pour ranger en sécurité les stocks de chèques. Nous vous recommandons de ranger les clés des serrures de votre imprimante dans deux endroits différents.

Types de cassettes:

• FS-1714M et la FS-3718M : PC-21L
• FS-7028M : PC-30L

Votre imprimante MICR ne fonctionne qu’avec le récipient toner MICR installé, éliminant ainsi le risque d’imprimer des chèques sans toner magnétique. Les récipients de toner Kyocera MICR sont spécialement conçus pour éliminer l’usage accidentel de toner commercial. Le dessus du récipient de toner MICR est vert. Ce toner ne s’adapte pas à un appareil non-MICR. Les récipients de toner standards sont noirs. Étant donné que la précision de lecture MICR est essentielle, les imprimantes Kyocera MICR sont spécialement conçues pour ne fonctionner que lorsque le niveau de toner est ajusté pour garantir l’accomplissement de l’impression des chèques. Le message Prévoir toner indique que le récipient de toner est presque vide. Préparez un nouveau kit tonerès que possible. Si vous continuez l’impression, le message Remplacer Toner Nettoyer Imp, apparaît sur l’affiche et l’impression s’arrête. La fonte E-13B MICR et la fonte CMC-7 MICR pour votre imprimante Kyocera MICR sont disponibles sur une carte fonte (FC-01M) avec votre imprimante. Reportez-vous à la section Comment utiliser les fontes MICR pour les instructions sur la sélection de la fonte MICR. Pour les instructions de fonctionnement de la carte mémoire et les précautions de manipulation, reportez-vous à la section Memory Card (carte mémoire) du User's Manual (manuel de l'utilisateur) original de l'imprimante compris avec ce supplément ou fourni sur le CD-ROM de la Kyocera Digital Library (bibliothèque numérique Kyocera).

Consommables

Reportez-vous à la matrice suivante pour déterminer le tableau pour les consommables, les options et les pièces pour l'imprimante Kyocera MICR.

Article	FS-1714M	FS-3718M	FS-7028M
Toner MICR	TK-90HM	TK-90HM	TK-92HM
Kit d'entretien	MK-90M	MK-91M	MK-92M
Développeeur	DV-90M	DV-90M	DV-92M
Tambour	DK-90M	DK-91M	DK-92M
Bloc fixateur	FK-90M	FK-91M	FK-92M
Chargeur	FE-90M	FE-90M	FE-35
Carte*fonte	FC-01M	FC-01M	FC-01M
Cassette de papier	PC-20L/PC-21L/PC-23	PC-20L/PC-21L/PC-23	PC-30L
Chargeur de papier	PF-21L	PF-21L	PF-30L

Le tambour MICR, le bloc fixateur, le développement et le chargeur nécessitant un remplacement prévu toutes les 150.000 pages.

Messages d'entretien

Cette section présente des messages qui sont affichés exclusivement par l'imprimante MICR. Pour d'autres messages, reportez-vous au Manuel d'utilisation original de l'imprimante.

Message	Action corrective
Couvercle supérieur-ieur ouvert	Ouvrir le couvercle supérieur, puis bien le fermer.
	[FS-1714M/FS-3718M seulement] le mauvais type de réci-pient toner est installé. Installer un récipient toner conçu pour les imprimantes MICR.
Manque développeur	Le développement n'est pas installé. Installer fermement le développement dans l'imprimante. (Pour les détails, se reporter au Manuel d'utilisation original de l'imprimante).
	[FS-7028M seulement] le mauvais type de récipient toner est installé. Installer un récipient toner conçu pour les impriman-tes MICR.
Prévoir toner Nettoyer Imp. [FS-1714M/FS-3718M seulement]	Préparer un nouveau kit toner. (Ce message indique que le récipient toner est presque vide).
Prévoir toner [FS-7028M seulement]
Remplacer Toner Nettoyer Imp.	Remplacer le récipient toner par un nouveau et nettoyer l'imprimante tel qu'expliqué dans le Manuel d'utilisation fourni avec chaque nouveau kit toner. L'imprimante ne fonctionne pas lorsque ce message est affi-ché.
MK Near end	Le kit d'entretien MICR doit être remplaced toutes les 3.000 pages. Contacter le revendeur Kyocera MICR pour planifier le remplacement du kit d'entretien.

Chargeur de papier optionnel

Vous pouvez améliorer vos imprimantes Kyocera MICR en y ajoutant des chargeurs de papier verrouillables pour ranger en sécurité vos stocks de chèques. Le tableau suivant montre les options d'amélioration de manipulation du papier pour votre imprimante Kyocera MICR.

	FS-1714M	FS-3718M	FS-7028M
Nom du modele	PF-21L	PF-21L	PF-30L
Format du papier	Lettre	Lettre	Universelle
Sortie maximale	500	500	1.000
Nombre maximal de chargeurs	2	2	3

Comment utiliser les fontes MICR

Les fontes MICR pour votre imprimante Kyocera MICR se trouvent sur une carte*fonte. Pour les instructions de fonctionnement de base de l'imprimante, reportez-vous au User's Manual (manuel de l'utilisateur) original de l'imprimante compris avec ce supplément ou fourni sur le CD-ROM de la Kyocera Digital Library (Bibliothèque numérique Kyocera). Des échantillons d'impression pour la fonte E-13B MICR et la fonte CMC-7 MICR sont montrés dans la dernière page de ce manuel.

Pour installer la fontes MICR:

1. Mettre l'imprimante hors tension.
2. Placer la carte fonte dans la fente à carte PC de l'imprimante.
3. Remettre l'imprimante sous tension.

[FS-1714M/FS-3718M]

[FS-7028M]

Pour sélectionner la fonte MICR (FS-1714M/FS-3718M) :

1. Appuyer sur la touche MODE pour entrer dans le menu de sélection de mode. Appuyer, ensuite, sur la touche + ou - jusqu'à ce que l'affichage de message indique Font. Si le type de fonte affiché est Interne, passer à l'étape 2. Si le type affiché est Option, passer à l'étape 5.

Fonte Interne

1. Appuyer sur la touche ENTREE pour faire clignoter le ?

Fonte? Interne

1. Appuyer sur la touche + ou - jusqu'à ce que Option s'affiche.

Fonte?Option

1. Appuyer sur la touche ENTREE pour faire disparaître le ?

Fonte >Option

1. Appuyer sur la touche pour entrer en mode de sélection de fonte. Le numéro de fonte s'affiche.

>

M207E13-B

MQQ1: CMC-7

1. Appuyer sur la touche ENTREE pour faire clignoter le

>>

1. Appuyer sur la touche + ou - jusqu'à ce que le nombre de fonte souhaitée s'affiche.

>>PM01

1. Appuyer sur la touche ENTREE pour faire disparaître le

>

1. Appuyer sur la touche SORTIE. Ceci permet de remettre l'affichage de menu sur Prêt. La fonte MICR a été sélectionnée.

Fret

Pour sélectionner la fonte MICR (FS-7028M) :

1. Appuyer sur la touche MODE pour entrer dans le menu de sélection de mode. Appuyer, ensuite, sur la touche + ou - jusqu'à ce que l'affichage de message indique Font. Si le type de fonte affiché est Vectorielle, passer à l'étape 2. Si le type affiché est Bit map, passer à l'étape 5.

Fonte Vectorielle

1. Appuyer sur la touche ENTREE pour faire clignoter le ?

Fonte? Vectorielle

1. Appuyer sur la touche + ou - jusqu'à ce que Bitmap s'affiche.

Fonte ?Bitmap

1. Appuyer sur la touche ENTREE pour faire disparaître le ?

Fonte >Bitmap

1. Appuyer sur la touche ▶ pour entrer en mode de sélection Bitmap. Fonte bitmap s'affiche.

> Fonte bitmap 00001

700: E13-B

00701: CMC-7

1. Appuyer sur la touche ENTREE pour faire clignoter le ?

> Fonte bitmap? 00001

1. Appuyer sur la touche + ou - jusqu'à ce que le nombre de fonte souhaité s'affiche.

> Forte bitmap 00700

1. Appuyer sur la touche ENTREE pour faire disparaître le ?

> Fonte bitmap? 00700

1. Appuyer sur la touche SORTIE. Ceci permet de remettre l'affichage de menu sur Fré à t. La fonte MICR a été sélectionnée.

Fret

La fonte MICR peut être maintenant sélectionnée pour imprimer via votre logiciel d'application. Consultez le manuel d'utilisation pour la lecture de fontes/données à partir d'une carte mémoire.

Utilisation de la cassette

Les clés sont fournies pour la serrure de la cassette dans l'imprimante MICR.

Utilisation de la clé

La clé peut ouvrir ou fermer la cassette tel qu'indiqué dans les figures.

Il y a des serrures adaptées aux cassettes avec les chargeurs de papier optionnels (PF-21L, PF-30L). La méthode d'ouverture ou de fermeture de ces serrures de cassettes est la même que celle de l'imprimante. De même, la clé du chargeur de papier et de l'imprimante sont de la même forme.

[FS-1714M/FS-3718M]

[FS-7028M]

Réglage de la cassette universelle pour fs-1714m/fs-3718m

En utilisant la cassette universelle optionnelle à la place de la cassette de papier (PC-21L) fournie avec l'imprimante, vous pouvez imprimer sur plusieurs formats de papier.

Avant d'installer la cassette universelle, il faut retirer le crochet de maintien de l'imprimante. Nous vous expliquons ci-après comment retirer le crochet de maintien et régler la cassette universelle.

La cassette universelle ne possède pas de serrure.

Pour les détails concernant l'utilisation de la cassette universelle, reportez-vous au chapitre 1 du FS-1750/FS-3750 User's Manual.

Pour ptrie le crochet de maintien et régler la cassette :

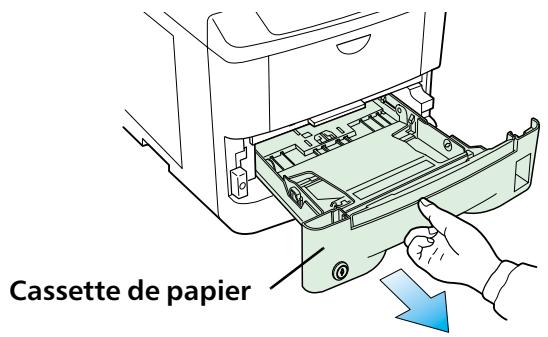

1. Retirer la cassette de papier de l'imprimante et la placer sur une surface stable et plate.

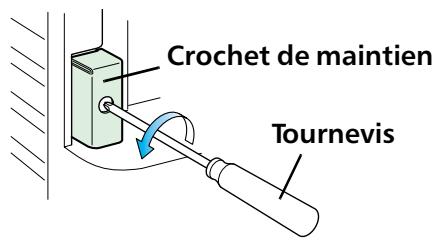

1. Placer un tournevis dans la fente du crochet de maintien et retirer la vis de l'arrière du crochet.

1. Avec la vis retirée et le crochet de maintien desserré, tourner ce dernier vers la droite tel qu'indiqué sur la figure.
2. Enlever le crochet de maintien de l'imprimante. Prière de faire attention à ne pas perdre le crochet de maintien. Vous en aurez besoin pour utiliser de nouveau la cassette de papier standard de l'imprimante MICR.

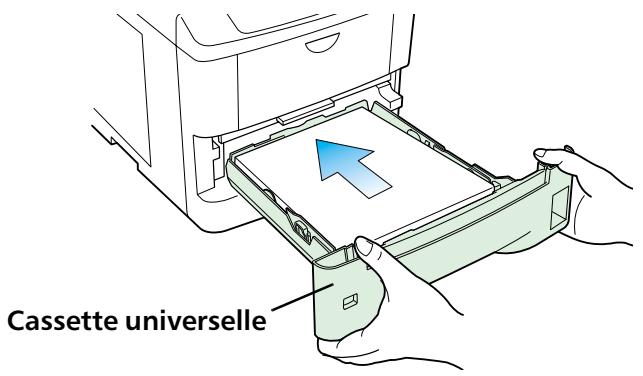

3. Tenir la cassette tel qu'indiqué sur l'illustration et insérer la cassette universelle dans la fente de cassette de l'imprimante. La poussée tout croit aussi loin que possible.

Ceci termine le réglage de la cassette universelle.

Conformité aux spécifications

Les imprimantes Kyocera MICR ont été testées et sont conformes aux specifications d'impression MICR tel que décrit dans :

Tous les tests ont été effectués en utilisant la norme de stock papier décrite ci-dessous :

Pour les spécifications générales de l'imprimante, se reporter au Manuel d'utilisation original de l'imprimante. Toutefois, pour les conditions ambiantes, se reporter au tableau ci-dessous et aux valeurs indiquées dans le Manuel d'utilisation.

Article	Description
Conditions ambantes	Température : 10 à 24°C (50 à 75,2°F)
	Humidité : 20 à 60% HR

Si vous installez l'imprimante dans un endroit où la température et l'humidité sont en dehors des plages ci-dessus, vous risquez de ne pas obtenir la meilleure qualité d'impression et d'augmenter le risque de bourrage de papier.

Dégagement du bourrage de papier dans le bloc fixateur pour fs-7028m

En page 5-25 du chapitre 5 Troubleshooting (guide de dépannage), le User's Manual (manuel de l'utilisateur) original fourni avec l'imprimante explique qu'il faut Raise these two levers... (Soulever ces deux leviers...) pour retirer le papier coincé. Ces deux leviers ne sont pas fournis avec l'imprimante que vous avez achetée. Pour retirer le papier coincé dans le bloc fixateur, il faut tout simplement soulever le couvercle et tirer le papier tel qu'illustré ci-dessous.
