Intitulé	Description
Type de produit	Microphone sans fil portable
Caractéristiques techniques principales	Technologie de transmission numérique, bande de fréquence UHF, réponse en fréquence de 80 Hz à 18 kHz
Alimentation électrique	Batterie rechargeable Li-Ion
Dimensions approximatives	Longueur : 240 mm, Largeur : 50 mm, Hauteur : 50 mm
Poids	Environ 300 g
Compatibilités	Compatible avec les récepteurs de la série 5000 de Sennheiser
Type de batterie	Batterie lithium-ion rechargeable
Tension	3.7 V
Puissance	10 mW
Fonctions principales	Contrôle de gain, indicateur de niveau de batterie, fonction mute
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Pièces de rechange disponibles, facilité de réparation par un technicien qualifié
Sécurité	Utiliser uniquement avec des accessoires approuvés, respecter les instructions d'utilisation
Informations générales utiles	Idéal pour les performances en direct, les conférences et les enregistrements professionnels

FOIRE AUX QUESTIONS - SKM 5000 SENNHEISER

Quel est le poids du Sennheiser SKM 5000 ?

Le Sennheiser SKM 5000 pèse environ 300 grammes sans la capsule.

Comment changer la pile du Sennheiser SKM 5000 ?

Pour changer la pile, ouvrez le compartiment de la pile situé à l'arrière du microphone et remplacez-la par une nouvelle pile 2 AA.

Le microphone ne s'allume pas, que faire ?

Vérifiez que la pile est correctement insérée et qu'elle n'est pas déchargée. Si le problème persiste, essayez une nouvelle pile.

Comment accorder le Sennheiser SKM 5000 à son récepteur ?

Utilisez le bouton 'SET' pour accéder au menu de fréquence, puis ajustez la fréquence du microphone pour qu'elle corresponde à celle du récepteur.

Le son est faible, que faire ?

Vérifiez le niveau de gain sur le récepteur et assurez-vous que le microphone est suffisamment proche de la source sonore.

Comment nettoyer le Sennheiser SKM 5000 ?

Utilisez un chiffon doux légèrement humide pour nettoyer la surface extérieure. Évitez d'utiliser des produits chimiques agressifs.

Le microphone a perdu la connexion avec le récepteur, que faire ?

Assurez-vous que le microphone et le récepteur sont sur la même fréquence et que le récepteur est allumé. Vérifiez également la portée de transmission.

Puis-je utiliser le Sennheiser SKM 5000 avec un autre récepteur ?

Oui, tant que le récepteur est compatible avec la fréquence du SKM 5000, vous pouvez l'utiliser avec d'autres récepteurs Sennheiser.

Comment régler la sensibilité du microphone ?

Utilisez le menu du microphone pour ajuster le niveau de sensibilité selon vos besoins.

Quelle est la durée de vie de la pile du Sennheiser SKM 5000 ?

La durée de vie de la pile dépend de l'utilisation, mais en général, une pile 2 AA peut durer jusqu'à 10 heures.

MODE D'EMPLOI SKM 5000 SENNHEISER

Suppression du bruit 13

Récepteurs appropriés 20

Mise en marche 21

Sélection du canal d'émission 21

Suppression de bruit 21

Ouvrir le SKM 5000 22

Sortir le boîtier d'alimentation 22

Mise en place des piles 22

Fonctionnement avec accus ou piles 23

Affichage LC des packs d'alimentation... 23

Charger l'accu dans l'appareil de recharge L 50 24

Changer les têtes de microphone 24

Ajuster la sensibilité 25

Activer le filtre des basses 25

Caractéristiques techniques 26

Accessoires 60

Indice

Vous vous êtes décidé pour l'émetteur à main SKM 5000 de Sennheiser, donc pour une conception conséquente représentant un dessin, une électronique ainsi qu'une alimentation universelle pionnières.

Afin de pouvoir profiter de tous les avantages de cet émetteur à main, veuillez s. v. p. lire attentivement ce mode d'emploi et familiarisez-vous avec son maniement facile.

Caracteristiques

Particulièrement dans l'emploi régulier de tous les jours, cet émetteur a fait ses preuves grâce à son maniement très confortable et l'adaptation flexible à toute situation de transmission.

Têtes de microphones électrostatiques vissables - disponibles en trois directivités (omnidirectionnelle, cardioïde et super-cardioïde) pour des différents domaines d'application. Un réseau dynamique avec directivité super-cardioïde, capable de supporter les pressions sonores les plus élevées, est également disponible. - Nouvelle tête de microphone Neumann conçue en particulier pour des applications "live" de grande envergure (utilisation recommandée avec les modèles SKM 5000 UHF-N). 16 fréquences d'émission commutables assurent une flexibilité exceptionnelle au niveau de la sélection de canal. - Préamplification BF à 5 niveaux commutables par paliers de 10 dB pour une limite de modulation étendue à une pression acoustique de 151 dB. - Alimentation par accus ou piles - avec affichage LC du niveau des piles/accus (en %) sur des récepteurs appropriés. - Dynamique élevée et bruit résiduel réduit grâce au système companteur HiDynplus™ de Sennheiser.

Types

SKM 5000 UHF-A (boîtier gris foncé) SKM 5000 UHF-N bk (boîtier noir) SKM 5000 UHF-N (boîtier nickel) SKM 5000 VHF

Récepteurs appropriés

• Système EM 1046 (EM 203 resp.) EM 3532, EM 3031, EM 3032 EK 3041-U

Mise en marche

Le SKM 5000 est mis en marche avec l'interrupteur qui se trouve à la manche de l'émetteur. La LED verte à côté indique que l'émetteur a main est prêt à fonctionner.

Sélection du canal d'émission

Après avoir sorti le boîtier d'alimentation (voir page suivante), le sélecteur de canal est accessible. À l'aide d'un petit tourne-vis (lame de 2mm), vous pouvez sélectionner une des 16 canaux d'émission. Les informations détaillées sur les fréquences des canaux d'émission sont indiquées sur la plaque signalétique dans la manche du microphone en-dessous du sélecteur de canal.

Notice

La fréquence d'émission doit être la même que la fréquence de réception ajustée au récepteur! L'antenne se trouve au bout du poignet de l'émetteur SKM 5000.

Ne pas tenir l'antenne dans la main pendant le fonctionnement afin d'éviter une réduction de la puissance!

La capacité restante des packs d'alimentation n'est transmise qu'en cas de fonctionnement avec les récepteurs série 3000 et 5000.

Suppression de bruit

L'émetteur à main SKM 5000 est équipé du système compandeur HiDynplus™ de Sennheiser. Pour cette raison, les récepteurs utilisés doivent également posséder HiDynplus™.

Ouvrir le SKM 5000

Tourner le verrouillage au microphone du SKM 5000 en direction de la flèche.

Sortir le boitier d'alimentation

(2) Pousser le compartiment des piles B 5000-1 ou l'accu BA 5000-1 en arrêté. ③ Enlever le compartiment des piles ou l'accu et ④ le sortir.

Mise en place des piles (seul B 5000-1)

Presser le couvercle avant vers le bas. Le compartiment s'ouvre et le couvercle se déclenche vers le bas. (2) Insérer les piles.

Observer la polarité! Utiliser exclusivement des piles alcalines ou au manganes! Autrement, l'autonomie indiquée (voir caractéristiques techniques) se réduit considérablement.

Fonctionnement avec accu ou pile?

En cas d'un emploi régulier, il est recommandable pour des raisons écologiques d'utiliser au lieu de piles des accus (BA 5000-1) rechargeables.

Pack pile b 5000-1:

• Indicateur LCD 3 segments de capacité restante
• Précision de l'indication "Low Batt" Protection contre une décharge totale
• Disponibilité de l'information d'état pile sur le récepteur Autonomie (avec des piles alcalines au manganèse):

B 5000-1: >4,5 h sur SKM 5000

Pack accus BA 5000-1:

• Indicateur LCD 6 segments de capacité restante Accus rechargeables NiMH 1.5 Ah Temps de charge max. 2.5 h avec chargeur L 50

(fonction de la charge résiduelle de l'accu)

• Indication de décharge partielle via écran LCD Protection contre une décharge totale

Affichage d'autonomie restante au EM 1046 (exemple)

Dans l'affichage d'un module EM 1046 RX (module de canal) l'autonomie restante est également indiquée en %. Une autonomie restante d'environ 30 minutes (voir ci-dessus) est avertie par l'indication „LowBatt".

Notice

Veuillez trouver une description correspondante dans le mode d'emploi du EM 1046/EM3031/EM3032/EM3532/EK3041.

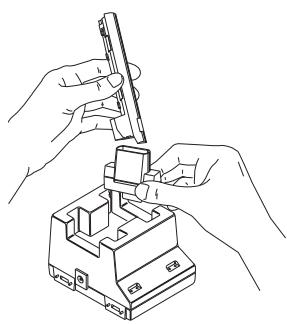

Charger l'accu dans l'appareil de recharge l 50

Jusqu'à deux accus BA 5000-1 peuvent être chargés dans un appareil de recharge L 50.

A cet effet un adaptateur de charge pour l'adaptation des contacts de charge à l'accu BA 5000-1 est inséré dans l'appareil de recharge L 50.

L'appareil de recharge L 50 charge les accus BA 5000-1 de façon sûre et préservatrice selon la méthode-ΔU. Le mode d'emploi de l'appareil donne des informations sur le processus de recharge.

L'appareil de recharge L 50 avec adaptateur correspondant peut être fourni comme accessoire.

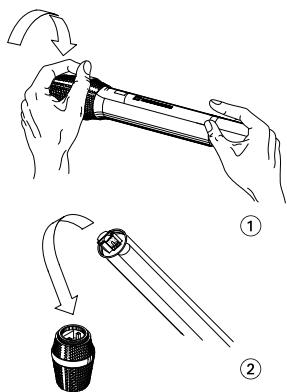

Changer les têtes de microphone

Pour l'application dans différentes situations, la tête de microphone du SKM 5000 peut être changée.

Dévissez le vissage et sortez la tête de microphone.

Huit différentes têtes de microphones sont disponibles pour diverses applications:

ME 5002 Tête de microphone électrostatique, directivité omnidirectionnelle

ME 5004 Tête de microphone electrostatique, directivité cardioïde

ME 5005 Tête de microphone electrostatique, directivité supercardioide, spécialement insensible contre les réactions acoustiques.

ME 5005e Tête de microphone electrostatique, directivité supercardioide, spécialement insensible contre les réactions acoustiques.

MD 5005 Tête de microphone dynamique, directivité supercardioide, pour des pressions acoustiques nivellées, spécialement insensible contre les réactions acoustiques.

ME 5009 Tête de microphone electrostatique, directivité cardioïde large

KK 105S Tête de microphone electrostatique, (Neumann) directivité supercardioide, nickel

KK 105S bk Tête de microphone electrostatique, (Neumann) directivité supercardioide, noir

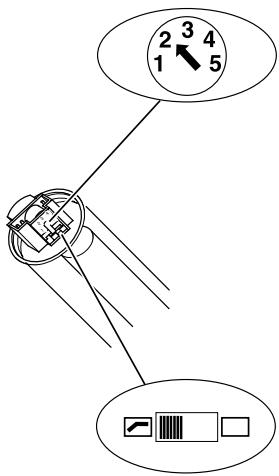

Ajuster la sensibilité

Au SKM 5000, la sensibilité du microphone peut être adaptée à la situation respective en 5 niveaux par paliers de 10dB.

Le commutateur pour la sensibilité est accessible quand la tête de microphone est dévisée.

Changer les têtes de microphone

Position situation

5 Voix normales, p. ex. description, distance bouche-microphone env. 1 m 3-4 Voix normales silencieuses parlant proche au microphone 2 Hautes voix parlant proche au microphone aussi dans un environnement bruyant 1 Très hautes voix, chant, „close miking".

Activer le filtrage des basses

En-dessous du commutateur pour la sensibilité se trouve un autre commutateur. Ceci sert à activer un filtré atténuant des bruits à basses fréquences non souhaitées comme p. ex. bruits de machines, de vent ou de pas.

Le filtrage atténue en-dessous d'env. 200Hz avec 6 dB/octave.

SKM 5000 uhf-a

Puissance de sortie HF 50mW (3dB)

Plage de fréquences commutables 24 MHz

Plage de fréquences 450-960 MHz

Dynamique >114 dB (A) eff

Stabilité de fréquence ± 5 ppm

Autonomie >4,5h avec B 5000-1

6h avec BA 5000-1

SKM 5000 Uhf-n/skm 5000 uhf-n bk

Puissance de sortie HF 50mW (-3 dB)

Plage de fréquences commutables 24 MHz

Plage de fréquences 450-960 MHz

Dynamique >111 dB (A) eff

Stabilité de fréquence ± 5 ppm

Autonomie >4,5h avec B 5000-1

6h avec BA 5000-1

SKM 5000 VHF

Puissance de sortie HF 50mW (-3 dB)

Plage de fréquences commutables 7 MHz

Plage de fréquences 138 - 260 MHz

Dynamique >111 dB (A) eff

Stabilité de fréquence ± 10 ppm

Autonomie >4,5h avec B 5000-1

6h avec BA 5000-1

Caractéristiques techniques communes

Fréquences d'émission 16

Émission d'ondes accessoires < 4nW

Facteur de distorsion (excursion crête) < 1%

Excursion nominale / crête ± 40 kHz / ± 56 kHz FM

Niveau de pression acoustique max. 154 dB

Système companteur HiDynplus de Sennheiser

Alimentation par B 5000-1 (cellules primaires)

ou BA 5000-1 (accu)

Dimensions Longueur: 257mm Ø :44 mm

Poids, alimentation comprise env. 220g

Plage de transmission BF 80 - 20.000Hz

• Émetteur à main sans tête de micro et pack d'alimentation - tête de micro et pack d'alimentation à commander séparément! 1 pince de remplacement rapide MZQ5000 1 étui 1 mode d'emploi

Sous réserve d'erreur et de modification.

SKM 5000

L'appareil de recharge avec adaptateur correspondant

Sennheiser electronic GmbH & Co. déclarons que cet appareil est en conformité avec les normes CE.

Vous trouvez également toutes les informations actuelles relatives aux produits Sennheiser sur Internet, sous "http://www.sennheiser.com".
