Marque	SENNHEISER
Modèle	HME 45-6
Type de produit	Casque de communication
Principe transducteur (casque)	Dynamique, ouvert
Bande passante (casque)	20 Hz - 18 kHz
Impédance (casque)	150 Ω (mono), 300 Ω (stéréo)
Distorsion harmonique (casque)	< 1%
Principe transducteur (microphone)	Capsule à back-electret à compensation du bruit
Bande passante (microphone)	100 Hz - 5 kHz
Tension de sortie (microphone)	-35 dBV/Pa
Tension d’alimentation (microphone)	3,5 - 10 V DC
Poids (sans câble)	140 g
Longueur de câble	1,8 m (unilatéral)
Connecteur	Extrémité libre
Pression des écouteurs	Env. 1,6 N
Contenu de la livraison	Ensemble casque/micro
Fonctions principales	Communication mains-libres pour centraux téléphoniques, conférence et interprétation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Alimentation	Microphone : 3,5 - 10 V DC (alimentation fantôme ou externe)

FOIRE AUX QUESTIONS - HME 45-6 SENNHEISER

Quelles sont les variantes du casque HME 45 ?

Les variantes incluent : HME 45-6 (extrémité libre), HME 45-C (connecteur XLR 5 pôles), HME 45 telecom (fiche Western 4 pôles) et HMD 45-6 (microphone dynamique, extrémité libre).

Comment raccorder le casque à un téléphone avec prise 121 TR 9-5 ?

Utilisez la variante HME 45 telecom. Branchez le connecteur à 4 pôles dans la prise prévue (souvent marquée d'un symbole casque). Le combiné sert de commutateur pour démarrer/finir les appels.

Puis-je utiliser le HME 45-6 directement sur mon téléphone ?

Le HME 45-6 possède une extrémité libre ; vous devez y connecter un connecteur adapté à votre application. Consultez le schéma de câblage page 27 de la notice.

Comment ajuster le microphone ?

Positionnez le micro à environ 2 cm du bord de la bouche. La tige du micro est flexible pour un positionnement optimal.

Quelle est la différence entre HME 45-6 et HMD 45-6 ?

Le HME 45-6 utilise un microphone à électret (nécessitant une alimentation), tandis que le HMD 45-6 a un microphone dynamique (sans alimentation nécessaire). Le HMD a une bande passante micro différente (50 Hz - 12 kHz).

Quelle est l'impédance du casque ?

L'impédance est de 150 Ω en mono et 300 Ω par côté en stéréo.

Le casque est-il compatible avec les systèmes de conférence ?

Oui, le HME 45-6 est conçu pour les centraux téléphoniques, les systèmes de conférence et d'interprétation.

Comment entretenir le casque ?

Nettoyez-le avec un chiffon doux et sec. Évitez les solvants et l'humidité.

Le microphone a-t-il besoin d'une alimentation ?

Oui, le microphone électret du HME 45-6 nécessite une tension de 3,5 à 10 V DC (généralement fournie par l'équipement raccordé).

Quelle est la longueur du câble ?

Le câble est unilatéral et mesure 1,8 m de long.

MODE D'EMPLOI HME 45-6 SENNHEISER

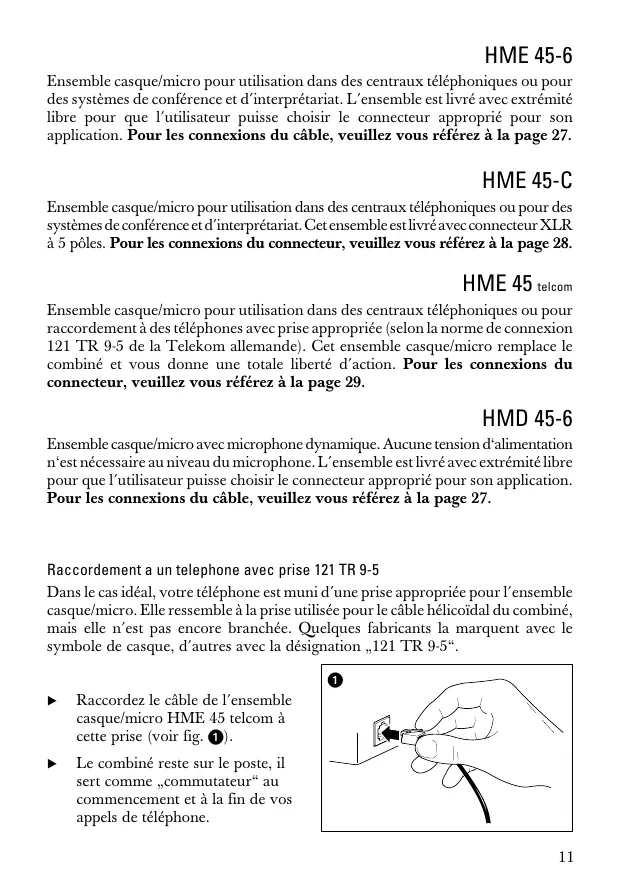

Ensemble casque/micro pour utiliser dans des centraux téléphoniques ou pour des systèmes de conférence et d'interprétation. L'ensemble est livré avec extrémité libre pour que l'utilisateur puisse désirer le connecteur approprié pour son application. Pour les connexions du câble, veuillez vous référer à la page 27.

HME 45-c

Ensemble casque/micro pour utilisation dans des centraux téléphoniques ou pour des systèmes de conférence et d'interprétariat. Cet ensemble est livré avec connecteur XLR à 5 pôles. Pour les connexions du connecteur, veuillez vous référer à la page 28.

HME 45 telecom

Ensemble casque/micro pour utilisation dans des centraux téléphoniques ou pour raccordement à des téléphones avec prise appropriée (selon la norme de connexion 121 TR 9-5 de la Telekom allemande). Cet ensemble casque/micro remplace le combiné et vous donne une totale liberté d'action. Pour les connexions du connecteur, veuillez vous référer à la page 29.

HMD 45-6

Ensemble casque/micro avec microphone dynamique. Aucune tension d'alimentation n'est nécessaire au niveau du microphone. L'ensemble est livré avec extrémité libre pour que l'utilisateur puisse désirer le connecteur approprié pour son application. Pour les connexions du câble, veuillez vous référer à la page 27.

Raccordement à un téléphone avec prise 121 TR 9-5

Dans le cas idéal, votre téléphone est muni d'une prise appropriée pour l'ensemble casque/micro. Elle ressemble à la prise utilisée pour le câble hélicoidal du combiné, mais elle n'est pas encore branchée. Quelques fabricants la marquent avec le symbole de casque, d'autres avec la désignation „121 TR 9-5".

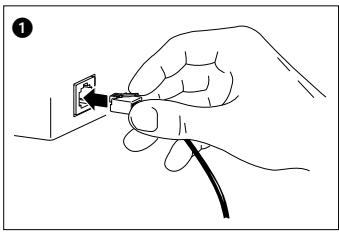

Raccordez le câble de l'ensemble casque/micro HME 45 telcom à cette prise (voir fig. 1). Le combiné reste sur le poste, il sert comme „commutateur“ au commencement et à la fin de vos appels de téléphone.

N.b. pour le HME 45 telcom:

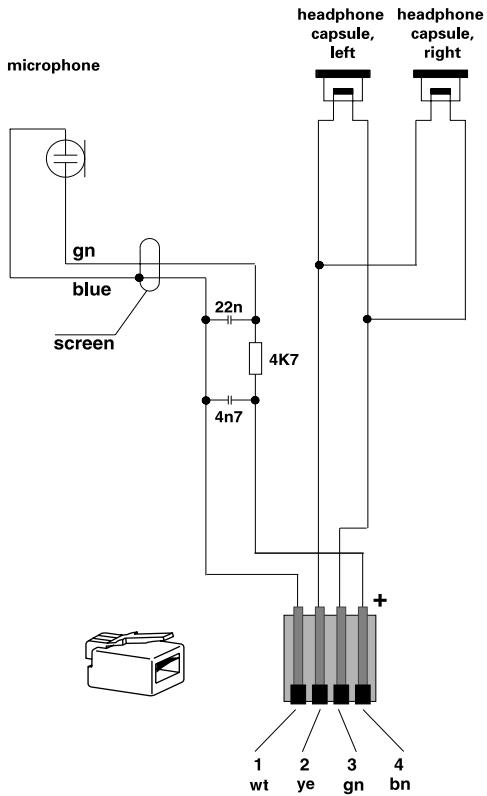

Si vous avez un téléphone auquel on peut raccorder un ensemble casque/micro mais qui n'est pas conforme à la norme 121 TR 9-5 de la Télékom allemande, il faut faire faire un adaptateur ou bien utiliser un nouveau connecteur. Figure 2 montre les connexions des câbles.

Quelques téléphones (notamment ceux des fabricants allemands) possèdent une prise de combiné auquel on peut directement raccorder un ensemble casque/micro. Cette prise a les connexions correctes et fournit la tension nécessaire pour le microphone électrostatique.

Renseignez-vous auprès du fabricant de votre téléphone si vous pouvez directement y raccorder un ensemble casque/micro (fig. 3). Pour pouvoir vous donner cette information, le fabricant a besoin du schéma des circuits et des connexions et des caractéristiques techniques de votre ensemble casque/micro HME 45 telcom de Sennheiser. Le mieux est de lui photocopier les pages 14 et 29 de cette notice d'emploi.

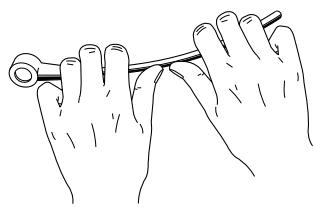

Comment ajuster le microphone

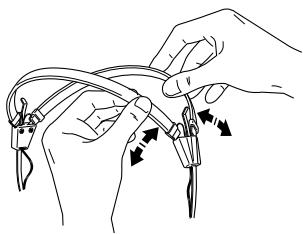

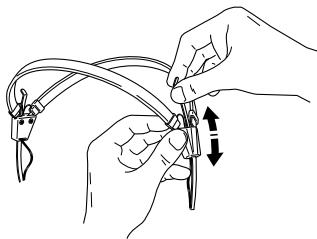

Comment ajuster l'arceau du casque

Cable et microphone à gauche ou à droite

Cable a gauche

Cable a droite

Caractéristiques techniques

Casque

Principe transducteur Bande passante Impédance transducteur Distorsion harmonique

dynamique, ouvert 20Hz - 18kHz 150 (mono), 300 par (stéréo) < 1%

Microphone

Principale transducteur

HME 45-6 / HME 45-C / HME 45 télécom

Bande passante (distance entre microphone et le bord de la bouche : 2 cm)

capsule à back-electret à compensation du bruit

Tension de sortie

100Hz - 5kHz

Tension d'alimentation

HME 45 télécom: -40 dBV/Pa selon 121 TR 9-5 HME 45-6/-C: -35 dBV/Pa

HME 45 télécommande: 5V DC HME 45-6/-C: 3,5-10 V DC

Microphone

Principe transducteur Bande passante (distance entre microphone et le bord de la bouche : 2 cm)

HMD 45-6

Microphone dynamique

Tension de sortie Impédance

50Hz - 12kHz

0.5mV/Pa 200Ω

Général

Pression exercée par les écouteurs Poids sans câble Câble Connecteur

approx.1,6 N 140g unilateral, longueur totale 1,8m HME 45 telcom: fiche Western a 4 poles HME 45-C: connecteur XLR a 5 poles HME 45-6: extrémité libre HMD 45-6: extrémité libre

Contenu Variantes

1 ensemble casque/micro HME 45 telcom: fiche Western à 4 pôles HME 45-C: connecteur XLR à 5 pôles HME 45-6: extrémité libre HMD 45-6: extrémité libre

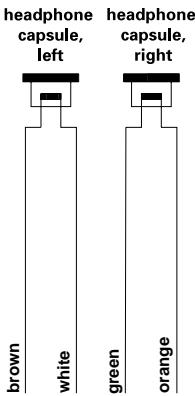

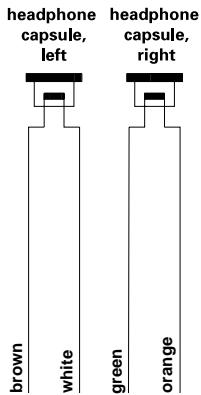

schéma des circuits et des connexions / schéma électrique

schéma du circuit amperimétrique / Stroomloopschema

HMD 45-6

HME 45-6

Stromlaufplan

schema des circuits et des connexions

schéma électrique

schéma du circuit ampèrimétrique

Stroomloopschema

schema des circuits et des connexions

schéma électrique

schéma du circuit ampèrimétrique

Stroomloopschema
