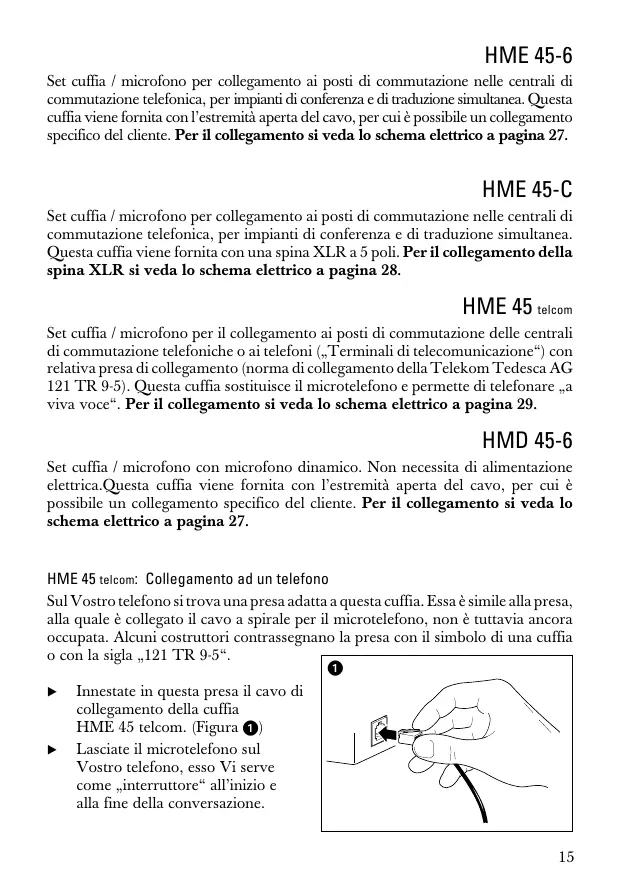

MANUALE UTENTE HME 45-6 SENNHEISER

Set cuffia / microfono per collegamento ai posti di commutazione nelle centrali di commutazione Telefonica, per impianti di conferenza e di traduzione simultanea. Questa cuffia viene fornita con l'estremità aperta del cavo, per cui è possible un collegamento specifico del cliente. Per il collegamento si veda lo schema elettrico a categoria 27.

HME 45-C

Set cuffia / microfono per collegamento ai posti di commutazione nelle centrali di commutatione Telefonica, per impianti di conferenza e di traduzione simultanea. Questa cuffia viene fornita con una spina XLR a 5 poli. Per il collegamento della spina XLR si veda lo schema elettrico a pagina 28.

HME 45 telcom

Set cuffia / microfono per il collegamento ai posti di commutatione delle centrali di commutazione Telefoniche o ai Telefoni („Terminali di telecomunicazione“) con relativa presa di collegamento (norma di collegamento della Telekom Tedesca AG 121 TR 9-5). Questa cuffia sostituisce il microtelefon e permette di Telefonare „a viva voce". Per il collegamento si vedo lo schema elettrico a porta 29.

HMD 45-6

Set cuffia / microfono con microfono dinamico. Non necessita di alimentazione elettrica. Questa cuffiaiene fornita con l'estremità aperta del cavo, per cui è possible un collegamento specifico del cliente. Per il collegamento si veda lo schema elettrico a pagina 27.

HME 45 telcom: Collegamento ad un Telefono

Sul Vostro Telefono si trovava una presa adatta a esta cuffia. Essa è simile alla presa, alla quale è collegato il cav o spirale per il microtelefono, non è tuttavia ancora occupata. Alcuni costruttori contrassegnano la presa con il symbolo di una cuffia

o con la sigla „121 TR 9-5".

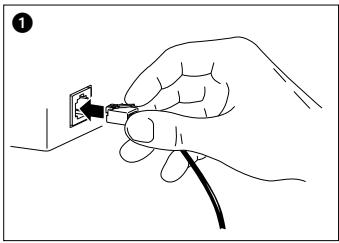

Innestate in questa presa il cavo di collegamento della cuffia HME 45 telcom. (Figura 1)
Lasciate il microtelefonu sul Vostro Telefono,esso Vi serve come,interruttore"all'inizio e alla fine della conversazione.

HME 45 telcom: Avvertenze

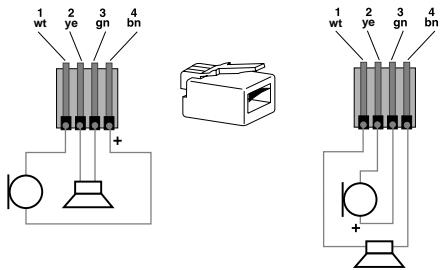

In commercio esistono telefoni, nei quali la configurazione delle prese per il collegamento di una cuffia non sono conformi alla norma di collegamento della Telekom Tedesca AG 121 TR 9-5. In quello caso dovete far costruire un adattatore oppure dovete applicare una nuova spina. La figura 在哪stra la diversa configurazione sul cavo di collegamento:

2

Alcuni telefoni (soprattutto quelli di produzione tedesca) hanno un cabaggio adatto per cette cuffia sulla presa di collegamento per il microtelefono. In quello caso è presente soprattutto la tensione di alimentazione necessaria per il microfono a condensatore.

InformateVi保税e il costruttore del Vostro Telefono se potete eventualmente collegare una cuffia direttamente (figura 3). Il costruttore ha bisogno dello schema di collegamento e dei dati tecnici della Vostra cuffia Sennheiser HME 45 telcom. A tale scopo copiate le pagine 18 e 29 di queste istruzioni.

3

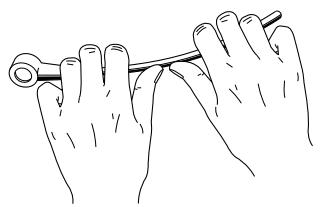

Regolare il braccio del microfono

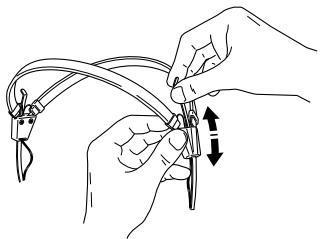

Regolare la staffa della cuffia

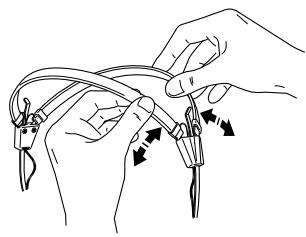

Cavo emicrofono da destra o da sinistra

Cavo a sinistra

Cavo da destra

Dati tecnici

Cuffia

Principio convertitore

Banda di trasmissione

Impedenza

Fattore di distorsione

dinamico, aperto

20 Hz - 18 kHz

150 Ω (mono) 300 Ω per agli lato (stereo)

< 1 %

Microfono

Principio convertitore

Banda di trasmissione ad una distanza di 2cm dall'angolo della bocca

Tensione di uscita

Tensione di alimentazione

HME 45-6 / HME 45-C / HME 45 telcom

Capsula condensatore contro-elettroelettrete, con compensazione del rumore

100Hz - 5kHz

HME 45 telcom: -40 dBV/Pa secondo 121 TR 9-5

HME 45-6 / -C : -35 dBV/Pa

HME 45 telcom: 5 V DC

HME 45-6 / -C 3,5 - 10 V DC

Microfono

Principio convertitore

Banda di trasmissione ad una distanza de 2 cm dall'angolo della bocca

Tensione di uscita

Impedancia

HMD 45-6

microfono dinamico

50Hz - 12kHz

0.5mV / Pa

200Ω

Dati generali

Forza di pressione cuffia

Pesoswana cavo

Cavo

Spina

Volume di fornitura

Esecuzioni

ca. 1,6N

140g

su un lato, lunghezza totale: 1,8m

HME 45 telcom: spina Western a 4 poli

HME 45-6: estremità aperta del cavo

HMD 45-6: estremità aperta del cavo

1 cuffia

HME 45 telcom: spina Western a 4 poli

HME 45-6: estremità aperta del cavo

HMD 45-6: estremità aperta del cavo
