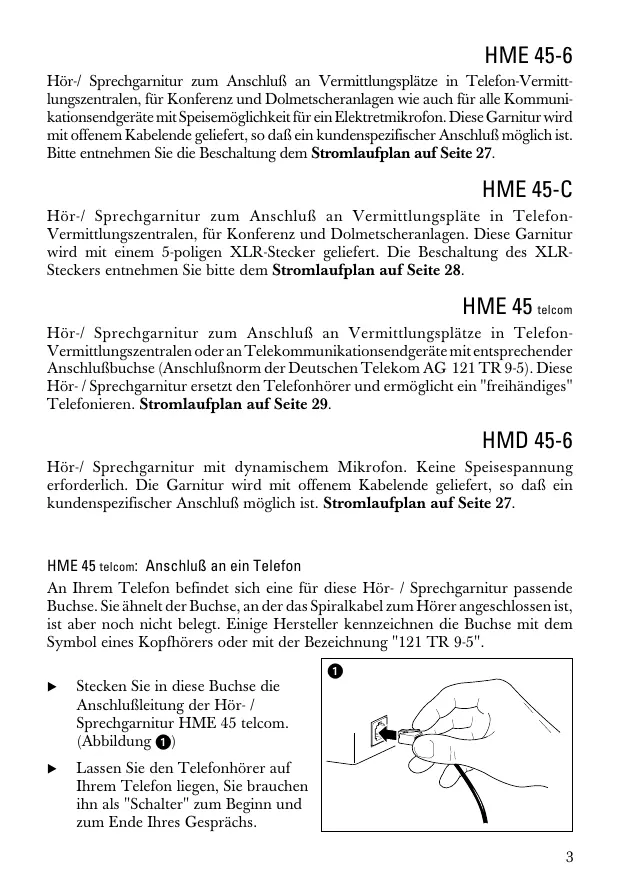

BEDIENUNGSANLEITUNG HME 45-6 SENNHEISER
Hör-/ Sprechgarnur zum Anschluß an Vermittlungspätze in Telefon-Vermittlungszentralen, für Konferenz und Dolmetscheranlagen wie auch für alle Kommunikationsendgeräte mit Speismöglichkeit für ein Elektrémikrofon. Diese Garnitur wird mit offenem Kabelende geleiefert, so daß ein kundenspezifischer Anschluß möglich ist.itte entnehmen Sie die Beschaltung dem Stromlaufplan auf Seite 27.
HME 45-C
Hör-/ Sprechgarnitur zum Anschluß an Vermittlungsplate in Telefon-Vermittlungszentralen, für Konferenz und Dolmetscheranlagen. Diese Garnitur wird mit einem 5-poligen XLR-Stecker gefleiert. Die Beschaltung des XLR-Steckers entnehmer Sieitte dem Stromlaufplan auf Seite 28.
HME 45 telcom
Hör-/ Sprechgarnitur zum Anschluß an Vermittlungspätze in Telefon-Vermittlungszentralen oder an Telekommunikationsendgeräte mit entsprichender Anschlußbuchse (Anschlußnorm der Deutschen Telekom AG 121 TR 9-5). Diese Hör-/ Sprechgarnitur ersetz den Telefonhörer und ermöglicht ein "freihandiges" Telefonischen. Stromlaufplan auf Seite 29.
HMD 45-6
Hör-/ Sprechgarnitur mit dynamischen Mikrofon. Keine Speisespannung erforderlich. Die Garnitur wird mit offenem Kabelende geliefert, so daß ein kundenspezifischer Anschluß möglich ist. Stromlaufplan auf Seite 27.
HME 45 telcom: Anschluß an ein Telefon
An Ihrem Telefon befindet sich eine für diese Hör-/ Sprechgarnitur passende Buchse. Sieähnelt der Buchse, an der das Spiralkabel zum Hörer angeschlossen ist, ist aber noch nicht belegt. Einige Hersteller kenneichnen die Buchse mit dem Symbol eines Kopflörs oder mit der Bezeichnung "121 TR 9-5".

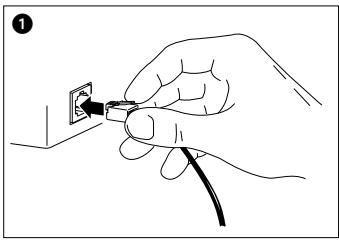

- Stecken Sie in diese Buchse die Anschlußleitung der Hör-/ Sprechgarnitur HME 45 telcom. (Abbildung 1)
Lassen Sie den Telefonhörer auf Ihrem Telefon liegen, Sie brauchen ihn als "Schalter" zum Beginn und zum Ende Ihr's Gesprächs.
HME 45 telcom: Hinweise
Es existieren Telefone im Handel, bei denen die Buchsenbelegung zum Anschluß einer Hör-/ Sprechgarnitur nicht der Anschlußnorm der Deutschen Telekom AG 121 TR 9-5 entspricht. In thisem Fall mussen Sie sich einen Adapter anfertigen zusagen oder einen neuen Stecker anbringen. Abbildung 2 zeitigt die unterscheidliche Anschlußbelegung am Anschlußkabel:
2
Deutsche Telecom 121 tr 9-5
Einige Telefone (speziell aus deutscher Fertigung) haben an der Anschlußbuchse für den Telefonhörer eine für diese Hör-/ Sprechgarnitur passende Beschaltung. Speziell die erforderliche Speisespannung für das Kondensator-Mikrofon liegt dann mit an.
Erkundigen Sie sich beim Hersteller Ihres Telefons, ob Sie eventuell eine Hör-/ Sprechgarnitur direkt anschließen können (Abbildung 3). Er besteht dazu einen Schaltplan und die technischen Daten ihrer Sennheiser Hör-/ Sprechgarnitur HME 45 telcom. Kopieren Sie ihm dazu die Seiten 6 und 29 dieser Anleitung.
3

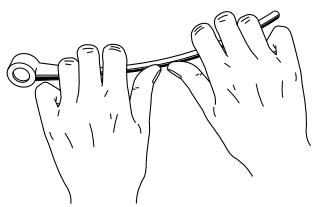

Mikrofonarm einstellen

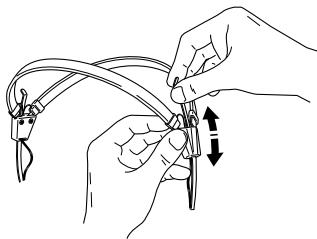

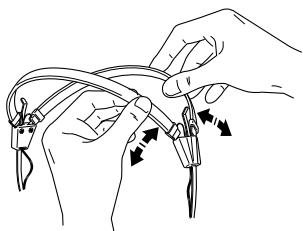

Kopfbügel einstellen
Kabel und Mikrofon von rechts oder von links
Kabel links
Kabel rechts
Technische Daten
Kopfhorer
Wandlerprinzip
Übertragungsbereich
Impedanz
Klirrfaktor
Mikrofon
Wandlerprinzip
Übertragungsbereich bei einem Abstand von 2 cm zum Mundwinkel Ausgangsspannung
Versorgungsspannung
Mikrofon
Wandlerprinzip
Übertragungsbereich bei einem Abstand von 2 cm zum Mundwinkel
Ausgangsspannung
Impedanz
Allgemeine Daten
Kopflorer-Andruckkraft Gewicht ohne Kabel Kabel Stecker
Lieferumfang Ausführungen
dynamisch, offen 20Hz - 18kHz 150 Ohm (mono) 300 pro Seite (stereo) < 1%
HME 45-6 / HME 45-C / HME 45 telcom Back-Elektret-Kondensatorkapsel, gereutschkompensiert
100 Hz - 5 kHz
HME 45 telcom: - 40 dBV/Pa nach 121 TR 9-5
HME 45-6 / -35 dBV/Pa
HME 45 telcom: 5 V DC
HME 45-6 / -C: 3,5 -10 V DC
HMD 45-6
dynamisches Mikrofon
50Hz - 12kHz 0.5mV / Pa 200
ca 1,6 N 140g einsitig, Länge gesamt: 1,8 m
HME 45 telcom: Westernstecker 4-pol
HME 45-C: 5-poliger XLR-Stecker
HME 45-6: offenes Kabelende
HMD 45-6: offenes Kabelende
1 Hör-/Sprechgarnitur
HME 45 telcom: Westernstecker 4-pol
HME 45-C: 5-poliger XLR-Stecker
HME 45-6: offenes Kabelende
HMD 45-6: offenes Kabelende
