MODE D'EMPLOI MC 2256 JONSERED

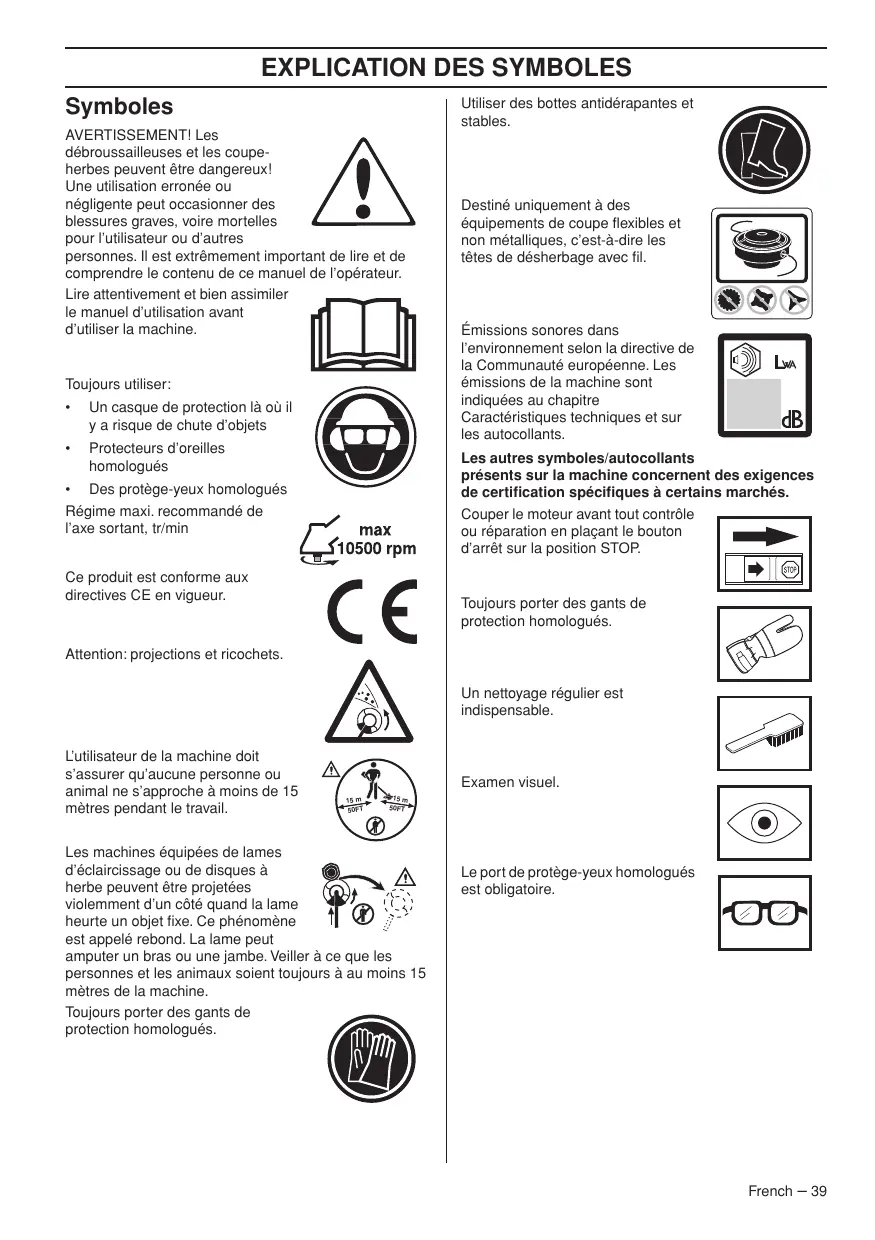

Une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles pour l’utilisateur ou d’autres personnes. Il est extrêmement important de lire et de comprendre le contenu de ce manuel de l’opérateur. Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Destiné uniquement à des

équipements de coupe flexibles et non métalliques, c’est-à-dire les têtes de désherbage avec fil.

• Caractéristiques techniques et sur les autocollants. Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés. Couper le moteur avant tout contrôle ou réparation en plaçant le bouton d’arrêt sur la position STOP.

• Des protège-yeux homologués

Régime maxi. recommandé de l’axe sortant, tr/min Ce produit est conforme aux directives CE en vigueur.

Toujours porter des gants de protection homologués.

Attention: projections et ricochets.

Un nettoyage régulier est indispensable. L’utilisateur de la machine doit s’assurer qu’aucune personne ou animal ne s’approche à moins de 15 mètres pendant le travail.

15 m Le port de protège-yeux homologués est obligatoire.

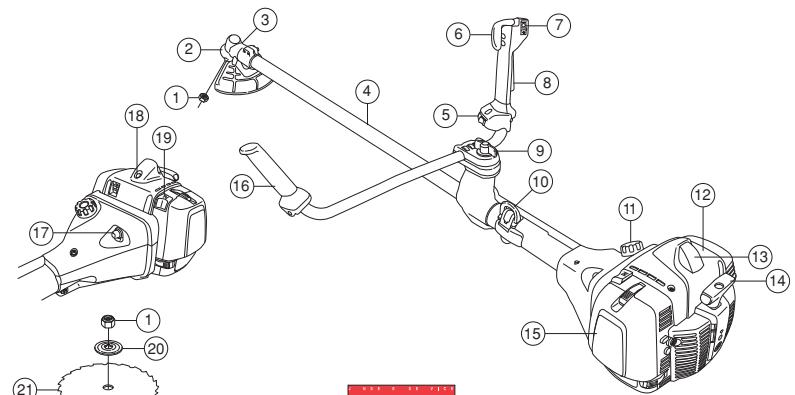

Quels sont les composants de la débroussailleuse? Quels sont les composants de la débroussailleuse? Quels sont les composants de la débroussailleuse? INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Important! Équipement de protection personnelle Équipement de sécurité de la machine Équipement de coupe MONTAGE Montage du guidon et de la poignée d'accélération Position de transport, guidon Montage de l’équipement de coupe Montage du protège-lame/de la protection combinée, de la lame à herbe et du bol de garde au sol monté sur roulement Montage du protège-lame et de la lame d’éclaircissage Montage du couteau à hacher et du protège-lame (MC2256) Montage des autres protections et équipements de coupe Adaptation du harnais et de la débroussailleuse .. Harnais Vector MANIPULATION DU CARBURANT Sécurité carburant Carburant Remplissage de carburant DÉMARRAGE ET ARRÊT Contrôles avant la mise en marche Démarrage et arrêt TECHNIQUES DE TRAVAIL Méthodes de travail ENTRETIEN Carburateur Silencieux Système de refroidissement Filtre à air Renvoi d’angle 40 – French

AVERTISSEMENT! Utilisés de manière négligente ou erronée, les débroussailleuses et les coupe-herbes peuvent devenir des outils dangereux pouvant occasionner des blessures graves, voire mortelles pour l’utilisateur ou d’autres. Il est très important de lire attentivement et de bien comprendre les instructions contenues dans ce mode d’emploi.

INTRODUCTION Cher client,

Félicitations pour ce choix d’un produit Jonsered. Nous sommes persuadés que vous apprécierez la qualité et les performances de nos produits pendant de longues années. L’achat d’un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n’a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l’adresse de l’atelier d’entretien le plus proche. Nous espérons que cette machine vous donnera toute satisfaction et qu’elle vous accompagnera pendant de longues années. N’oubliez pas que ce manuel d’utilisation est important. En suivant les instructions qu’il contient (utilisation, révision, entretien, etc.), il est possible d’allonger considérablement la durée de vie de la machine et d’augmenter sa valeur sur le marché de l’occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire. Bonne chance avec votre nouveau produit Jonsered! Jonsered travaille continuellement au développement de ses produits et se réserve le droit d’en modifier, entre autres, la conception et l’aspect sans préavis.

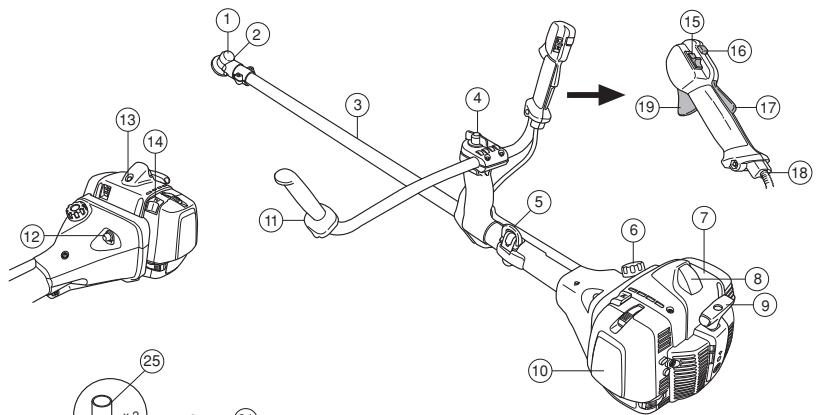

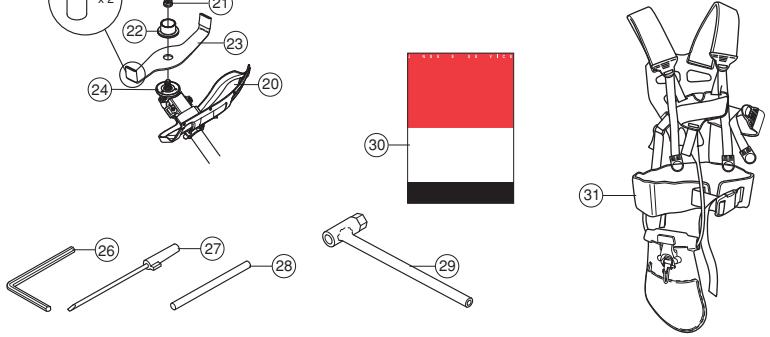

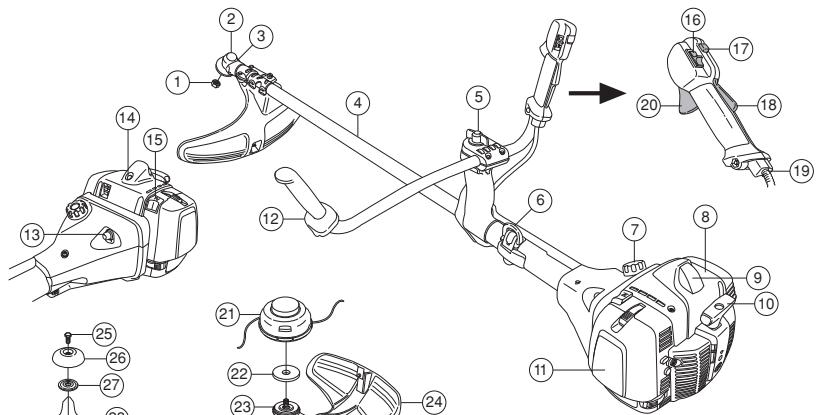

QUELS SONT LES COMPOSANTS?

29 Dispositif de protection pour le transport

10 Suspension du harnais

25 Manuel d’utilisation

10 Couvercle de filtre à air

Éviter d’utiliser la machine en cas de fatigue, d’absorption d’alcool ou de prise de médicaments susceptibles d’affecter l’acuité visuelle, le jugement ou la maîtrise du corps. Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”. Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modèle original. Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Suivre dans ce manuel d’utilisation les instructions de maintenance, de contrôle et d’entretien. Certaines mesures de maintenance et d’entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien. Tous les capots, toutes les protections et toutes les poignées doivent avoir été montées avant d’utiliser la machine. Vérifier que le capuchon de la bougie et le câble d’allumage sont en bon état afin d’éliminer tout risque de choc électrique. L’utilisateur de la machine doit s’assurer qu’aucune personne ou animal ne s’approche à moins de 15 mètres pendant le travail. Lorsque plusieurs utilisateurs travaillent dans une même zone, il convient d’observer une distance de sécurité égale au moins au double de la longueur de l’arbre, mais jamais moins de 15 mètres.

GANTS Au besoin, utiliser des gants, notamment lors du montage de l’équipement de coupe.

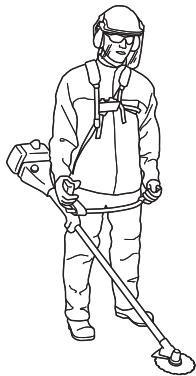

HABITS Porter des vêtements fabriqués dans un matériau résistant à la déchirure, éviter les vêtements excessivement amples qui risqueraient de se prendre dans les broussailles et les branches. Toujours utiliser des pantalons longs et robustes. Ne pas porter de bijoux, de shorts ou de sandales, et ne pas marcher pieds-nus. Veiller à ce que les cheveux ne tombent pas sur les épaules. PREMIERS SECOURS Une trousse de premiers secours doit toujours être disponible.

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état. Voir au chapitre Quels sont les composants? pour trouver leur emplacement sur la machine. La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche. IMPORTANT! L’entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l’équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s’adresser à un atelier spécialisé. L’achat de l’un de nos produits offre à l’acheteur la garantie d’un service et de réparations qualifiés. Si le point de vente n’assure pas ce service, s’adresser à l’atelier spécialisé le plus proche.

Blocage de l’accélération Le blocage de l’accélération a pour but d’empêcher toute accélération involontaire. Une fois le cliquet (A) enfoncé dans la poignée (= en tenant celle-ci), la commande de l’accélération (B) se trouve libérée. Quand la poignée est relâchée, la commande de l’accélération et le cliquet reviennent en position initiale, Ce retour en position initiale s’effectue grâce à deux ressorts de rappel indépendants. Cette position signifie que la commande d’accélération est alors automatiquement bloquée sur le ralenti.

Vérifier d’abord que la commande de l’accélération est bloquée en position de ralenti quand le blocage de l’accélération est en position initiale.

Appuyer sur le blocage de l’accélération et vérifier qu’il revient de lui-même en position initiale quand il est relâché.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Vérifier que le blocage de l’accélération, la commande d’accélération et leurs ressorts de rappel fonctionnent correctement.

prévient aussi le contact entre l’utilisateur et l’équipement de coupe.

Voir le chapitre Démarrage. Démarrer la machine et donner les pleins gaz. Relâcher l’accélérateur et s’assurer que l’équipement de coupe s’arrête et qu’il reste immobile. Si l’équipement de coupe tourne lorsque l’accélérateur est au régime de ralenti, contrôler le réglage du ralenti du carburateur. Voir le chapitre

S’assurer que la protection est intacte et qu’elle ne présente pas de fissures. Remplacer la protection si elle a subi des coups ou si elle présente des fissures.

Toujours utiliser la protection recommandée prévue pour l’équipement de coupe en question. Voir Caractéristiques techniques.

AVERTISSEMENT! Un équipement de coupe ne peut en aucun cas être utilisé si une protection homologuée n’a pas

été préalablement montée. Voir le chapitre Caractéristiques techniques. La mise en place d’une protection erronée ou défectueuse peut provoquer des blessures graves.

Système anti-vibrations

Mettre le moteur en marche et s’assurer qu’il s’arrête lorsque le bouton d’arrêt est amené en position d’arrêt.

Protection pour l’équipement de coupe

L’utilisation d’un fil mal enroulé ou d’un équipement de coupe inadéquat augmente le niveau de vibration. Voir les instructions au chapitre Équipement de coupe.

Le système anti-vibrations réduit la transmission des vibrations de l’unité moteur/l’équipement de coupe à l’unité que constituent les poignées.

Cette protection a pour but d’empêcher que des objets ne soient projetés en direction de l’utilisateur. La protection

En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d’entretien. Voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la machine. Ne jamais utiliser une machine dont le silencieux est défectueux.

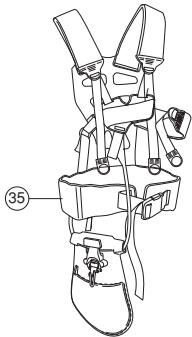

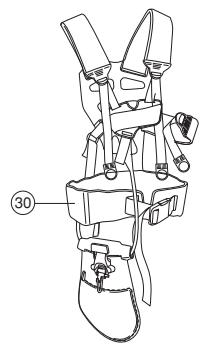

Sur le devant du harnais se trouve une plaque pectorale à libération rapide constituant une bonne sécurité au cas où le moteur prendrait feu ou dans l’éventualité d’une situation nécessitant de rapidement se libérer de la machine et du harnais. Voir les instructions au chapitre Adaptation du harnais et de la débroussailleuse. Certains harnais sont également équipés d’une plaque pectorale à libération rapide au niveau du crochet de suspension.

Vérifier régulièrement la fixation du silencieux dans la machine.

Si le silencieux comporte une grille antiflamme, la nettoyer régulièrement. Une grille colmatée résulte en un échauffement du moteur pouvant donner lieu à de graves avaries du moteur.

S’assurer du bon positionnement des bretelles du harnais. Quand le harnais et la machine sont ajustés, contrôler le bon fonctionnement du dispositif de libération rapide du harnais.

Tout contact peut causer des brûlures à la peau. Attention au risque d’incendie! AVERTISSEMENT! L’intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

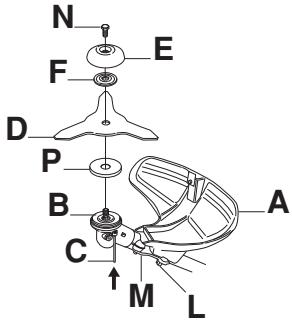

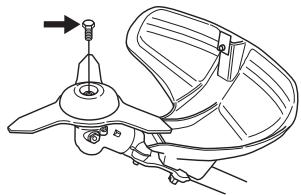

La vis de blocage doit être serrée sur le bol de garde au sol monté sur roulement.

Cette section explique comment, grâce à l’utilisation du bon équipement de coupe et grâce à un entretien correct: •

Réduire le risque de rebond de la machine.

Obtenir la meilleure coupe possible.

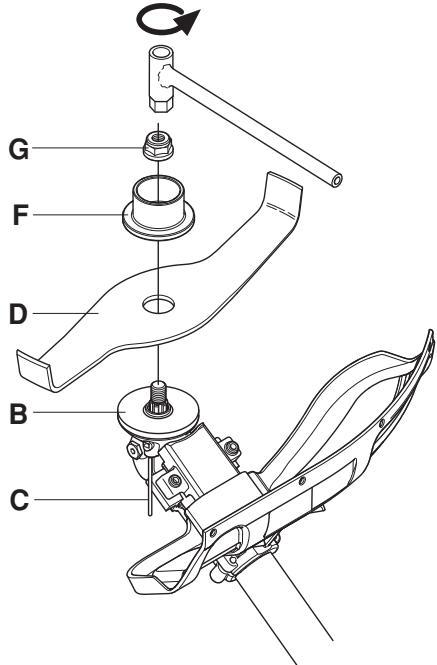

(NOTA! L’écrou est fileté à gauche.) Les dents de la lame d’éclaircissage risquent de causer des blessures aussi bien lors du serrage que du desserrage de l’écrou de la lame. Veiller à ce que la main soit toujours protégée par le protège-lame lors de ces interventions. Toujours utiliser une clé à douille munie d’un manche assez long. La flèche sur l’illustration indique la zone dans laquelle la clé doit être utilisée, aussi bien pour serrer que pour desserrer l’écrou.

N’utiliser l’équipement de coupe qu’avec la protection recommandée! Voir le chapitre Caractéristiques techniques.

Voir les instructions relatives à l’équipement de coupe pour poser correctement le fil et choisir le diamètre de fil approprié. Maintenir les dents de la lame correctement affûtés! Suivre nos recommandations. Voir aussi les instructions sur l’emballage des lames. Conserver un avoyage correct! Suivre nos instructions et utiliser le gabarit de lime recommandé.

L’usure du verrouillage nylon du contre-écrou ne doit pas

être telle qu’il peut se visser à l’aide des doigts. Le verrouillage doit résister à 1,5 Nm au moins. Remplacer le contre-écrou après une dizaine de serrages.

AVERTISSEMENT! Toujours arrêter le moteur avant d’entamer des travaux sur l’équipement de coupe. Celui-ci continue de tourner après qu’on a relâché l’accélérateur. S’assurer que l’équipement de coupe est complètement immobilisé et débrancher le câble de la bougie d’allumage avant de commencer l’intervention sur l’équipement de coupe.

AVERTISSEMENT! Un équipement de coupe inadéquat ou une lame mal affûtée augmentent les risques de rebond.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Équipement de coupe La lame d’éclaircissage est destinée au dégagement des bosquets et des arbustes.

Les lame et couteau à herbe sont destinés à la coupe de l’herbe épaisse.

augmente le risque de blocage et de rebond ainsi que d’endommagement de la lame.

Inspecter l’équipement de coupe afin de détecter d’éventuels dommages ou fissures. Toujours remplacer un équipement de coupe endommagé.

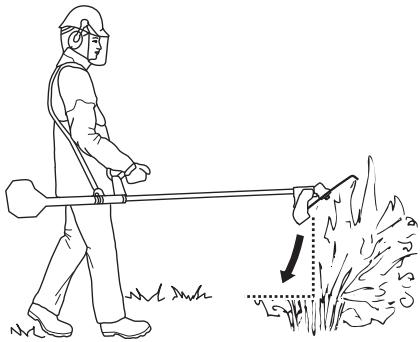

Les couteaux à hacher sont destinés à la coupe d'herbes

épaisses et de broussailles.

Affûtage des lames et couteaux à herbe

Maintenir un avoyage correct de la lame d’éclaircissage! Suivre nos instructions et utiliser le gabarit d'affûtage recommandé. Une lame d’éclaircissage mal affûtée

Tête de désherbage

IMPORTANT! Veiller à ce que le fil du coupe-herbe soit toujours enroulé de manière serrée et régulière autour du tambour, autrement la machine produit des vibrations dangereuses pour la santé.

N’utiliser que l’équipement de coupe recommandé. Voir le chapitre Caractéristiques techniques.

En général, les petites machines demandent des petites têtes de désherbage, et vice versa. Cela vient du fait que lors du désherbage au moyen de fils, le moteur doit éjecter le fil radialement depuis la tête de désherbage tout en affrontant la résistance de l’herbe

La longueur du fil est également importante. Un fil long demande un moteur plus puissant qu’un fil court, même en cas de diamètre égal de fil.

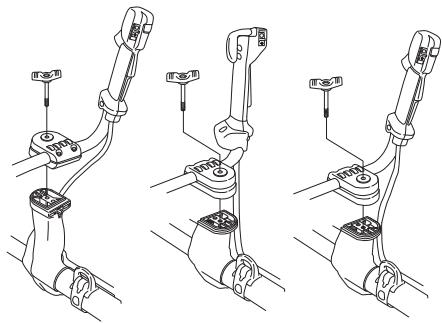

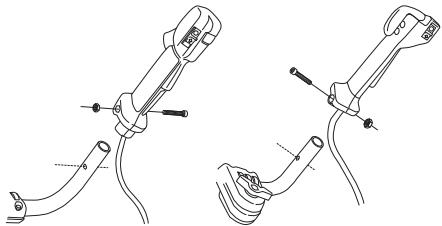

REMARQUE! Sur certains modèles, la poignée d'accélération est montée à l'usine. •

Démonter la vis à l’arrière de la poignée d’accélération.

Remonter la vis à l’arrière de la poignée d’accélération.

été préalablement montée. Voir le chapitre Caractéristiques techniques. La mise en place d’une protection erronée ou défectueuse peut provoquer des blessures graves.

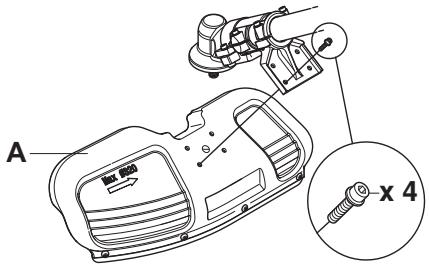

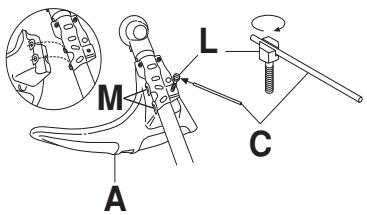

• (M). Plier la protection autour du tube de transmission et serrer avec la vis (L) du côté opposé au tube de transmission. Utiliser la goupille de blocage (C).

Les dents de la lame d’éclaircissage risquent de causer des blessures aussi bien lors du serrage que du desserrage de l’écrou de la lame. Veiller à ce que la main soit toujours protégée par le protège-lame lors de ces interventions. Toujours utiliser une clé à douille munie d’un manche assez long. La flèche sur l’illustration

MONTAGE indique la zone dans laquelle la clé doit être utilisée, aussi bien pour serrer que pour desserrer l’écrou.

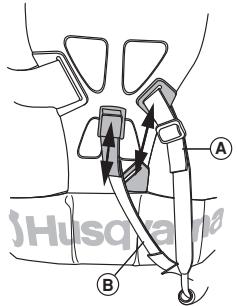

Adaptation du harnais et de la débroussailleuse

Pour le débroussaillage, la machine doit être portée dans le harnais de manière à ce que l'équipement de coupe soit parallèlle au sol.

Caractéristiques techniques), n’utiliser que de l’essence sans plomb de qualité mélangée à de l’huile. Une essence au plomb détruirait le pot catalytique. Choisissez de l’essence écologique (alkylat) si vous pouvez vous en procurer.

Transport et rangement

Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation éventuelle entre en contact avec une flamme vive ou une

étincelle: machine électrique, moteur électrique, contact/interrupteur électrique ou chaudière. Mélanger en secouant le récipient. Enfin, verser le reste de l’essence.

Ne jamais faire le plein, moteur en marche.

Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein. Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.

Ne jamais préparer plus d’un mois de consommation de carburant à l’avance.

Toujours éloigner la machine de l’endroit où le plein a été fait avant de la mettre en marche. •

Utiliser un bidon d’essence comportant un dispositif d’arrêt de remplissage automatique.

AVERTISSEMENT! Un carter d’embrayage complet avec tube de transmission doit être monté avant de démarrer la machine, sinon l’embrayage risque de lâcher et de provoquer des blessures.

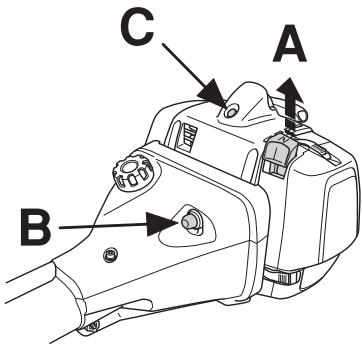

Starter: Tirer la commande (A) de starter. •

Pompe à carburant: Appuyer sur la poche en caoutchouc (B) de la pompe à carburant plusieurs fois jusqu’à ce que le carburant commence à remplir la poche. Il n’est pas nécessaire de remplir la poche complètement. Décompresseur (C): Enfoncer celui-ci pour réduire la pression dans le cylindre et faciliter le démarrage de la machine. Toujours utiliser le décompresseur au démarrage. Une fois le moteur lancé, le décompresseur se remet automatiquement en position initiale.

C Contrôler la tête de désherbage et le carter de protection afin de détecter d’éventuels dommages ou fissures.

Remplacer la tête de désherbage ou le carter de protection si l’un ou l’autre a subi des dommages ou présente des fissures.

Relâcher ensuite le blocage de la commande d’accélération et la commande d’accélération, puis le bouton de l’accélération au démarrage. La fonction d’accélération au démarrage est maintenant activée. Pour faire repasser le moteur au ralenti, appuyer sur le blocage de la commande d’accélération et la commande d’accélération.

énergiquement et rapidement sur le lanceur. Ne jamais enrouler la corde du lanceur autour de la main.

Remettre la commande de starter en position initiale dès que le moteur s’allume et continuer les essais de démarrage jusqu’à ce que le moteur démarre. Au démarrage du moteur, donner rapidement les pleins gaz pour désactiver automatiquement l’accélération de démarrage.

Poignées chauffantes

FC2256W Les modèles équipés d’un élément de chauffage dans la poignée comportent un interrupteur de marche/arrêt du chauffage sur la poignée d’accélération. Les éléments de chauffage sont disponibles pour poignée droite ou gauche et maintiennent une température d’environ 70° lorsque la fonction est activée.

REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du

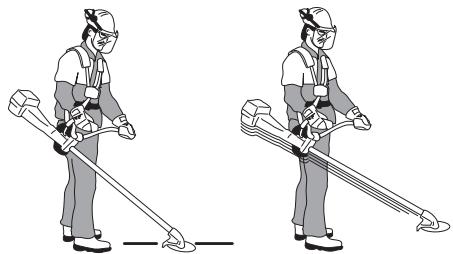

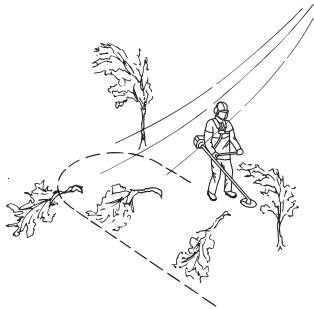

TECHNIQUES DE TRAVAIL Méthodes de travail

Dans l’éventualité d’une situation rendant la suite du travail incertaine, consulter un expert. S’adresser au revendeur ou à l’atelier de réparation. Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié. Avant l’utilisation, il est essentiel de comprendre la différence entre le déblayage forestier, le débroussaillage et le désherbage.

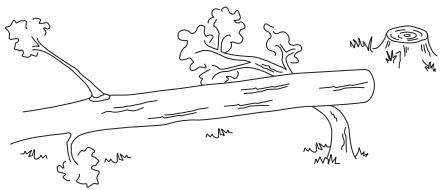

Observer la plus grande prudence lors de l’abattage des arbres sous tension. Avant et après le sciage, les arbres sous tension risquent de brutalement retrouver leur position initiale. Un mauvais placement de l’utilisateur ou de l’entaille d’abattage peut entraîner un choc avec l’arbre pouvant résulter en une chute ou en une perte du contrôle de la machine. Ces deux cas de figure sont susceptibles de provoquer des blessures graves.

Ne jamais se pencher au-dessus de la protection de l'équipement de coupe. Des cailloux, débris, etc. peuvent être projetés dans les yeux et causer des blessures très graves, voire la cécité.

AVERTISSEMENT! Les machines

équipées de lames d’éclaircissage ou de disques à herbe peuvent être projetées violemment d’un côté quand la lame heurte un objet fixe. Ce phénomène est appelé rebond. Un rebond peut être suffisamment violent pour projeter la machine et/ou l’opérateur dans une direction quelconque et faire perdre le contrôle de la machine à l’opérateur. Les rebonds se produisent sans prévenir si la machine s’accroche sur un objet, cale ou se bloque. Un rebond est plus apte à se produire dans des zones où il est difficile de voir le matériau coupé. Eviter d’utiliser la plage 12 h - 15 h de la lame. Du fait de la vitesse de rotation de la lame, c’est justement sur cette plage que l’éjection d’objets risque de se produire lorsque la lame est appliquée sur des troncs plus épais.

Avant de commencer le déblayage, vérifier le terrain à déblayer, la nature du terrain, l’inclinaison du sol, la présence de cailloux, de fossés, etc.

Les enfants, les animaux, les spectateurs et les collègues de travail devront se trouver en dehors de la zone de sécurité, soit à au moins 15 mètres. Arrêter immédiatement la machine si une personne s’approche. Ne tournez jamais sur vous-même avec la machine sans vous assurer d’abord que personne ne se trouve dans la zone de sécurité.

AVERTISSEMENT! Il arrive que des branches ou de l’herbe se coincent entre la protection et l’équipement de coupe.

Toujours arrêter le moteur avant de procéder au nettoyage.

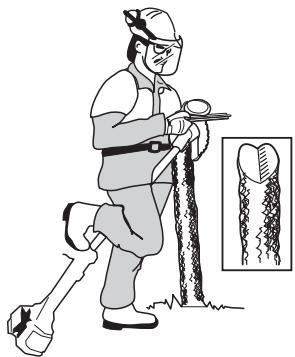

TECHNIQUES DE TRAVAIL la lame amène la partie inférieure de l’arbre vers la gauche.

Incliner la lame et la déplacer vers le bas, à droite, d’un mouvement décidé. Simultanément, pousser le tronc à l’aide du protège-lame. Appliquer la lame contre le tronc au niveau de la plage 15 h - 17 h de la lame. Passer au plein régime avant d’apposer la lame sur le tronc.

Pour que l’arbre chute vers la droite, la partie inférieure de l’arbre doit être amenée vers la gauche.

Incliner la lame et la déplacer vers le haut, à droite. Appliquer la lame contre le tronc au niveau de la plage 15 h -17 h de la lame afin que le sens de rotation de

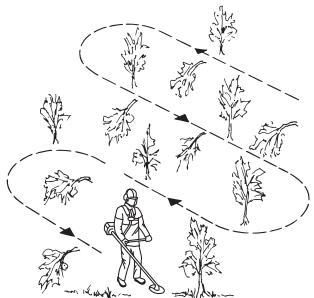

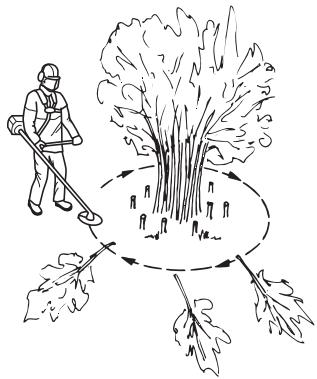

TECHNIQUES DE TRAVAIL Débroussaillage avec une lame d’éclaircissage

2Éviter de toucher le matériel végétal coupé au cours du mouvement de retour.

Arrêter le moteur, ouvrir le harnais et poser la machine par terre avant de rassembler le matériel végétal coupé.

Ne pas utiliser les lames et les couteaux à herbe pour les tiges ligneuses.

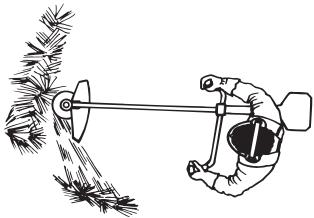

La lame à herbe s’utilise pour tous les types d’herbe haute ou épaisse.

REMARQUE! Si l’équipement de coupe tourne au ralenti, tourner le pointeau de ralenti T dans le sens contraire des aiguilles jusqu’à l’arrêt de l’équipement de coupe.

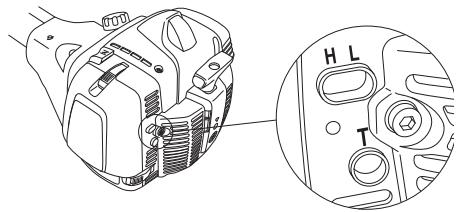

Réglage du régime de ralenti

Pour tous les réglages, le filtre à air doit être propre et son couvercle posé. Régler le régime de ralenti avec le pointeau de ralenti T si un ajustage est nécessaire. Tourner d’abord le pointeau T dans le sens des aiguilles jusqu’à ce que l’équipement de coupe commence à tourner. Tourner ensuite le pointeau dans le sens inverse jusqu’à l’arrêt de l’équipement de coupe. Un régime de ralenti correctement réglé permet au moteur de tourner régulièrement dans toutes les positions. Il doit également y avoir une bonne marge avant que l’équipement de coupe se mette à tourner.

L = Pointeau de bas régime

H = Pointeau de haut régime T = Vis de ralenti

Régime de ralenti recommandé: Voir le chapitre

Caractéristiques techniques. Un réglage situé près de la partie arrière de la poignée d’accélération permet d’obtenir le régime de ralenti accéléré correct. Cette vis (vis hexagonale de 5 mm)

Le réglage de base du carburateur est effectué à l’usine. Le réglage de base est plus riche que le mélange optimal et doit être maintenu pendant les

French – 67 Procéder de la manière suivante: 1

Faire tourner la machine au ralenti.

Tout contact peut causer des brûlures à la peau. Attention au risque d’incendie!

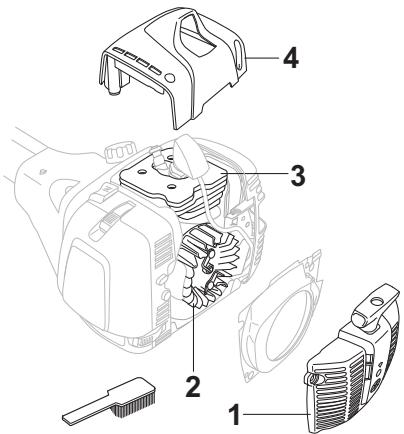

Système de refroidissement

La machine est dotée d’un circuit de refroidissement permettant d’obtenir une température de service correcte.

Le système de refroidissement est composé des éléments suivants:

Sur les silencieux sans pot catalytique, la grille doit être nettoyée et si nécessaire remplacée une fois par semaine. Sur les machines dont le silencieux est muni d’un pot catalytique, la grille devra être inspectée et si nécessaire nettoyée une fois par mois. Si la grille est abîmée, elle devra être remplacée.

Les ailettes de ventilation sur le volant.

Les ailettes de refroidissement sur le cylindre.

Le carter de cylindre (dirige l’air de refroidissement vers le cylindre).

ENTRETIEN conditions difficiles. Un système de refroidissement sale ou colmaté provoque la surchauffe de la machine, endommageant le cylindre et le piston.

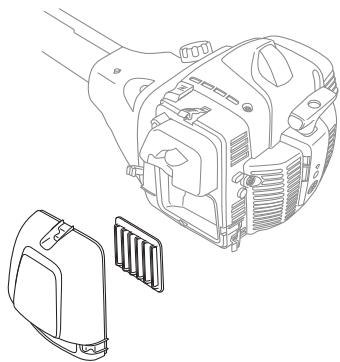

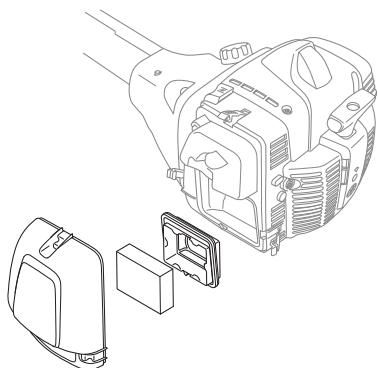

Nettoyage du filtre à air (BC2256,

Déposer le capot de filtre et retirer le filtre. Nettoyer le filtre avec de l’eau chaude savonneuse.

Le filtre à air doit être maintenu propre pour éviter:

Un mauvais fonctionnement du carburateur

Déposer le capot de filtre et retirer le filtre. Nettoyer à l’air comprimé.

S’assurer que le filtre est sec avant de le remonter.

Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement. Si la machine est utilisée dans un environnement poussiéreux, le filtre à air doit être huilé. Voir le chapitre Huilage du filtre à air.

Huilage du filtre à air

Toujours utiliser une huile spéciale pour filtre. L’huile pour filtre contient un solvant permettant une distribution régulière de l’huile dans tout le filtre. Eviter donc tout contact avec la peau.

Mettre le filtre dans un sac en plastique et verser l’huile pour filtre dessus. Pétrir le sac en plastique pour bien distribuer l’huile. Presser le filtre dans son sac et jeter le surplus d’huile avant de reposer le filtre dans la machine. Ne jamais utiliser de l’huile moteur ordinaire. Celle-ci traverse le filtre assez vite et s’accumule au fond.

En général, il n’est pas nécessaire de remplacer le lubrifiant du carter, sauf en cas de réparations.

REMARQUE! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre. S’assurer que la bougie est dotée d’un antiparasites.

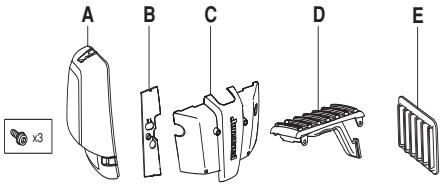

Utilisation hivernale

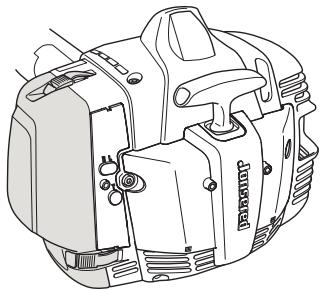

Lors de l’utilisation par temps froid et en neige poudreuse, des troubles de fonctionnement peuvent apparaître, dus à: Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l’état de la bougie avant de prendre d’autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l’écartement des

un couvercle de protection pour le carter du lanceur

Démonter le filtre à air et le couvercle du filtre à air de la machine. Monter le filtre à air et le couvercle de filtre à air fournis avec le kit spécial hiver.

IMPORTANT! En cas de températures supérieures à 5°C ou 0°C, la machine DOIT être réadaptée en version standard. Autrement, une surchauffe risque de se produire et de causer de graves avaries du moteur.

IMPORTANT! Tout entretien autre que celui indiqué dans ce manuel doit être effectué par un réparateur qualifié (concessionnaire).

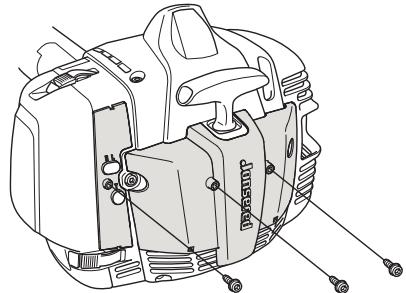

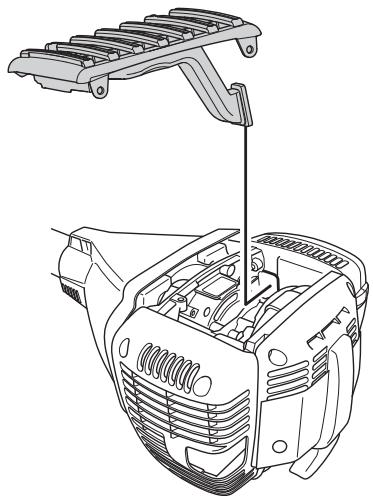

Température de -5°C ou moins:

Démonter la protection d’usure de la machine et monter la protection du kit spécial hiver comme indiqué sur

Remplacer la protection si elle a subi des coups ou si elle présente des fissures.

X Vérifier le centrage de la lame, son affûtage et la présence d’éventuelles fissures. Une lame mal centrée provoque des vibrations pouvant endommager la machine.

Au besoin, remplacer la tête de désherbage.

X Contrôler que le contre-écrou de l’équipement de coupe est serré correctement.

Remplacer les amortisseurs de vibrations après chaque saison ou au moins une fois par an.

À appliquer tous les trois mois.

Remarque 2: Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB (A). Remarque 3: Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1 m/s2. French – 73

CARACTÉRISTIQUES TECHNIQUES FC2256, FC2256W Accessoires homologués

Protection pour équipement de coupe, réf.

Multi 275-4 (Ø 275 4 dents)

DU CONSEIL: - du 17 mai 2006 ”directive machines” 2006/42/CE - du 15 décembre 2004 ”compatibilité électromagnétique” 2004/108/CEE. - du 8 mai 2000 ”émissions sonores dans l’environnement” 2000/14/CE. Estimation de la conformité effectuée selon l’Annexe V. Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques. Les normes harmonisées suivantes ont été appliquées: EN ISO 12100-2/A1:2009, CISPR 12:2005, EN ISO 11806:2008 SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a effectué un contrôle de type volontaire pour Husqvarna AB. Les certificats ont les numéros: SEC/09/2192, 01/164/063 - FC 2256, FC 2256 W, SEC/ 09/2191, 01/164/060, 01/164/064 - BC 2256, MC2256. Huskvarna, le 5 octobre 2010
