AVERTISSEMENT! Cette tronçonneuse peut être dangereuse! Une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles pour l’utilisateur ou une tierce personne. Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.
Le bouton marche/arrêt retourne automatiquement en mode de conduite. Afin d’éviter tout démarrage accidentel, toujours retirer le capuchon de la bougie lors du montage, contrôle et/ou entretien.
• CE en vigueur. Émissions sonores dans l’environnement selon la directive de la Communauté européenne. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.
Éviter tout contact entre le nez du guidechaîne et un objet. AVERTISSEMENT! Il risque de se produire un rebond si le nez du guide entre en contact avec un objet et entraîne une réaction qui projette le guide vers le haut et vers l’utilisateur. Ceci risque de causer de graves blessures personnelles.
AVERTISSEMENT! Il risque de se produire un rebond si le nez du guide entre en contact avec un objet et entraîne une réaction qui projette le guide vers le haut et vers l’utilisateur. Ceci risque de causer de graves blessures personnelles.

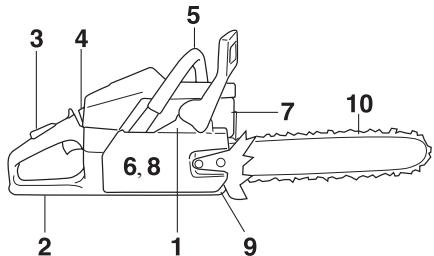

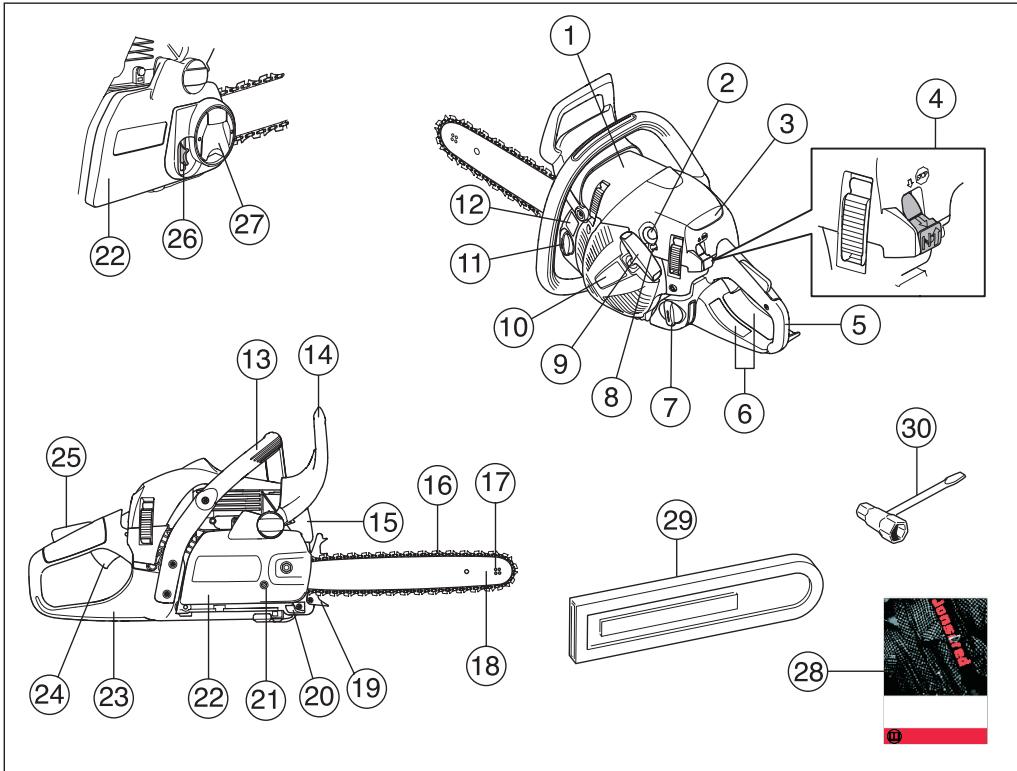

EXPLICATION DES SYMBOLES Symboles sur la machine: Symboles dans le manuel: SOMMAIRE Sommaire INTRODUCTION Cher client, QUELS SONT LES COMPOSANTS? Quels sont les composants de la tronçonneuse? . INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Mesures à prendre avant de mettre en usage une tronçonneuse neuve Important! Utilisez toujours votre bon sens Équipement de protection personnelle Équipement de sécurité de la machine Équipement de coupe MONTAGE Montage du guide-chaîne et de la chaîne MANIPULATION DU CARBURANT Carburant Remplissage de carburant Sécurité carburant DÉMARRAGE ET ARRÊT Démarrage et arrêt TECHNIQUES DE TRAVAIL Avant chaque utilisation: Méthodes de travail Mesures anti-rebond ENTRETIEN Généralités Réglage du carburateur Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse Silencieux Lanceur Filtre à air Bougie Graissage du pignon d’entraînement du guide .... Graissage du roulement à aiguilles Système de refroidissement Épuration centrifuge ”Air Injection” Utilisation hivernale Schéma d’entretien Nous espérons que cette machine vous donnera toute satisfaction et qu’elle vous accompagnera pendant de longues années. N’oubliez pas que ce manuel d’utilisation est important. En suivant les instructions qu’il contient (utilisation, révision, entretien, etc.), il est possible d’allonger considérablement la durée de vie de la machine et d’augmenter sa valeur sur le marché de l’occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire. Bonne chance avec votre nouveau produit Jonsered!
AVERTISSEMENT! L’intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé. AVERTISSEMENT! Une inhalation prolongée des gaz d’échappement du moteur, du brouillard d’huile de chaîne et de la poussière de copeaux peut constituer un danger pour la santé.
Ne modifiez jamais cette machine de façon à ce qu’elle ne soit plus conforme au modèle d’origine et n’utilisez jamais une machine qui semble avoir été modifiée. Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Suivre dans ce manuel d’utilisation les instructions de maintenance, de contrôle et d’entretien. Certaines mesures de maintenance et d’entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien. N’utiliser que les accessoires recommandés dans ce manuel. Voir les chapitres Équipement de coupe et Caractéristiques techniques. REMARQUE! Utilisez toujours des lunettes de protection ou une visière faciale pour vous protéger d’une éventuelle projection d’objet. Une tronçonneuse peut projeter avec violence des objets, de la sciure et de petits morceaux de bois par exemple. Il peut en résulter des blessures graves, surtout au niveau des yeux.
Nous travaillons en permanence à l’amélioration de la conception et de la technique, des améliorations qui augmentent votre sécurité et votre efficacité. Rendez régulièrement visite à votre revendeur pour vous tenir au courant des nouveautés qui peuvent vous être utiles.
Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L’équipement de protection personnelle n’élimine pas les risques mais réduit la gravité des blessures en cas d’accident. Demander conseil au concessionnaire afin de choisir un équipement adéquat.
N’utilisez que les combinaisons chaîne et guide-chaîne recommandées et respectez les instructions d’affûtage. Voir les instructions au chapitre Caractéristiques techniques.
Il est impossible de prévoir toutes les situations que vous pouvez rencontrer lorsque vous utilisez une tronçonneuse. Soyez toujours prudent et utilisez votre bon sens. Évitez les situations que vous n’êtes pas sûr de maîtriser. Si, après avoir lu ces instructions, vous n’êtes toujours pas sûr de la procédure à suivre, demandez conseil à un expert avant de poursuivre. N’hésitez pas à prendre contact avec votre revendeur ou avec nous si vous avez des questions sur l’utilisation de la tronçonneuse. Nous sommes à votre disposition et vous conseillons volontiers pour vous aider à mieux utiliser votre tronçonneuse en toute sécurité. N’hésitez pas à IMPORTANT! Des étincelles peuvent être produites par le silencieux, le guide-chaîne ou la chaîne par exemple. Veillez à toujours disposer des outils nécessaires à l’extinction d’un feu. Vous pouvez ainsi éviter des feux de forêt.
Cette section traite des équipements de sécurité de la machine et de leur fonction. Pour le contrôle et l’entretien, voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Voir le chapitre Quels sont les composants? pour savoir où se trouvent équipements sur la machine. La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.

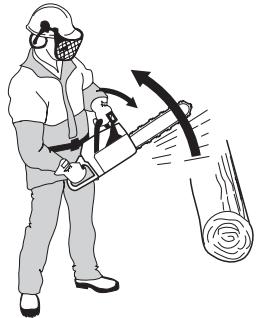

Votre tronçonneuse est équipée d’un frein de chaîne conçu pour arrêter la chaîne en cas de rebond. Le frein de chaîne réduit le risque d’accidents, mais seul l’utilisateur peut prévenir les accidents.

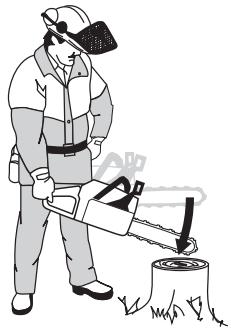

Le mode d’activation du frein de chaîne (manuel ou automatique par inertie) dépend de l’ampleur du rebond et de la position de la tronçonneuse par rapport à l’objet rencontré par la zone de danger du guide.
Non. Le frein doit fonctionner. Il est facile de tester le frein, voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Nous vous recommandons de le faire avant chaque journée de travail. Le rebond doit aussi être suffisamment violent pour activer le frein de chaîne. Si le frein de chaîne était trop sensible, il serait continuellement activé, ce qui serait gênant.
Non. Tout d’abord, votre frein doit fonctionner pour assurer la protection souhaitée. Ensuite, il doit être activé comme décrit ci-dessus pour arrêter la chaîne en cas de rebond. Pour finir, le frein de chaîne peut être activé mais si le guide-chaîne est trop près de vous, le frein peut ne pas avoir le temps de ralentir et arrêter la chaîne avant que la tronçonneuse ne vous heurte. La seule façon d’éviter les rebonds et le danger qu’ils représentent est de faire attention et d’utiliser une méthode de travail correcte.
Blocage de l’accélération
Capteur de chaîne Le capteur de chaîne est construit pour rattraper une chaîne qui a sauté ou s’est brisée. Dans la plupart des cas, ces situations peuvent être évitées par une tension correcte de la chaîne (voir le chapitre Montage) et en entretenant correctement le guide et la chaîne (voir le chapitre Méthodes de travail).
AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consultez un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être: engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Ces symptômes peuvent être accentués par le froid.
Le bouton d’arrêt est utilisé pour arrêter le moteur.
Veillez à disposer des outils nécessaires à l'extinction d'un feu. N'utilisez jamais une tronçonneuse dont la grille antiflamme est absent ou défectueux si une grille antiflamme est obligatoire dans la zone où vous travaillez.
Cette section explique comment, grâce à l’utilisation du bon équipement de coupe et grâce à un entretien correct: • Réduire le risque de rebond de la machine. • Réduit le risque de saut ou de rupture de chaîne. • Permet des performances de coupe optimales. • Augmenter la durée de vie de l’équipement de coupe. • Évite l’augmentation du niveau de vibration. French – 51
Équipement de coupe anti-rebond Voir les instructions au chapitre Caractéristiques techniques.
L’utilisation d’un équipement de coupe avec fonction antirebond ”intégrée” et un affûtage et un entretien corrects de la chaîne permettent de réduire les effets de rebond. Guide-chaîne Plus le rayon du nez est petit, plus la tendance au rebond est petite. Chaîne Une chaîne comporte un certain nombre de maillons, tant en modèle standard qu’en version anti-rebond. IMPORTANT! Aucune chaîne n’élimine le risque de rebond.
Afin de maintenir toutes les fonctions de sécurité sur l’équipement de coupe, vous devez remplacer les combinaisons chaîne/guide-chaîne usées ou abîmées par un guide-chaîne et une chaîne recommandés par Jonsered. Voir le chapitre Caractéristiques techniques pour les combinaisons chaîne/guide-chaîne recommandées. Guide-chaîne •
Caractéristiques techniques.
Généralités sur le réglage de l’épaisseur du copeau •
(=profondeur de coupe) diminue. Pour conserver une capacité de coupe maximale, le limiteur d’épaisseur du copeau doit être abaissé au niveau recommandé. Voir trouverez l’épaisseur de copeau recommandée
Plus on utilise une chaîne, plus elle s’allonge. L’équipement de coupe doit être réglé après une telle altération. La tension de la chaîne doit être contrôlée après chaque plein d’essence. REMARQUE! Une nouvelle chaîne exige une période de rodage durant laquelle il faudra vérifier la tension plus souvent. En règle générale, il faut tendre la chaîne au maximum, mais pas au point de ne plus pouvoir la faire tourner manuellement.
Huile de chaîne de tronçonneuse
En tant que fabricant de tronçonneuses nous avons mis au point une huile de chaîne hautement performante et qui, grâce à sa base végétale, est de plus biodégradable. Nous recommandons l’utilisation de cette huile pour une durée de vie maximale de la chaîne et pour la protection de l’environnement. Si notre huile de chaîne n’est pas disponible, nous recommandons l’utilisation d’une huile de chaîne ordinaire. Ne jamais utiliser de l’huile usagée! Cela représente un danger pour vous, pour la machine et pour l’environnement. IMPORTANT! Si de l’huile de chaîne végétale est utilisée, démontez et nettoyez la gorge du guide-chaîne et la chaîne avant de les remiser pour une période prolongée. Si vous ne le faites pas, l’huile de chaîne risque de s’oxyder et la chaîne pourrait se raidir et le pignon du nez gripper. Remplissage d’huile de chaîne
Contrôle de la lubrification de la chaîne •
Diriger le nez du guide sur un objet fixe clair à une distance de 20 cm (8 pouces). Après 1 minute de marche à 3/4 de régime, l’objet clair doit nettement présenter un film d’huile en forme de ruban.
A Spur (soudé sur le tambour) B Rim (remplaçable)
Graissage du roulement à aiguilles
• Vérifier que le canal de graissage du guide-chaîne est bien ouvert. Le nettoyer au besoin.
Voir les instructions au chapitre Entretien, Braissage du roulement à aiguilles. Contrôle de l’usure de l’équipement de coupe
Que les rivets et les maillons ne comportent pas de fissures.
Il est recommandé de comparer avec une chaîne neuve pour évaluer le degré d’usure.
”Équipement de protection personnelle”. L’utilisateur se doit d’éviter tous les travaux pour lesquels il se sent mal préparé. Voir aux chapitres Équipement de protection personnelle, Mesures antirebond, Équipement de coupe et Méthodes de travail. Éviter les situations susceptibles de provoquer des rebonds. Voir le chapitre Équipement de sécurité de la machine. Utiliser les équipements de coupe recommandés et en vérifier le bon état. Voir le chapitre Méthodes de travail. Vérifier le bon fonctionnement des équipements de sécurité de la tronçonneuse. Voir aux chapitres Méthodes de travail et Instructions générales de sécurité.

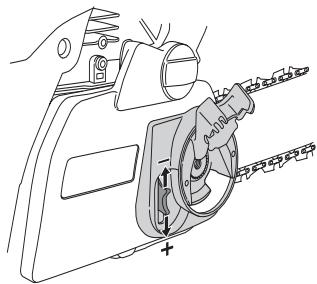

La chaîne est tendue correctement quand elle ne pend pas sous le guide et peut toujours être avancée à la main sans difficulté. Serrer l’écrou du guide-chaîne avec la clé universelle tout en maintenant relevé le nez du guide.

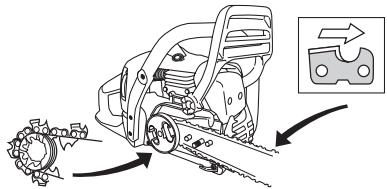

S’assurer que la face tranchante des dents est vers l’avant sur le dessus du guide. Monter le carter d’embrayage et veillez à placer le goujon de tension de la chaîne dans l’ouverture du guide. S’assurer que les maillons d’entraînement s’engagent dans le pignon et que la chaîne est correctement placée dans la gorge du guide. Serrer l’eacute;crou du guide à la main.
Commencer par le dessus du guide.
S’assurer que la face tranchante des dents est vers l’avant sur le dessus du guide.
S’assurer que les maillons d’entraînement s’engagent dans le pignon et que la chaîne est correctement placée dans la gorge du guide. Serrer la chaîne en tournant la manette vers le bas La chaîne doit être tendue jussqu’à ce qu’elle ne pende plus sous le guide.

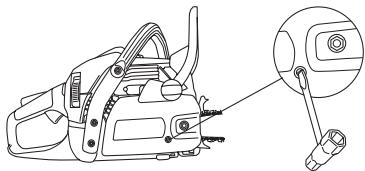

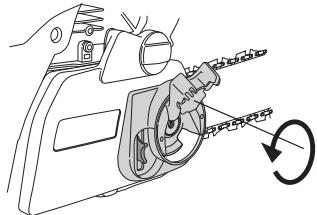

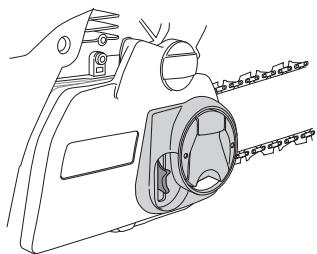

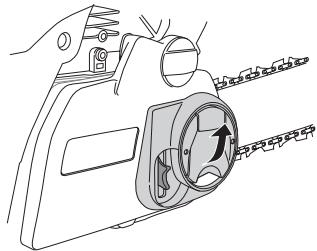

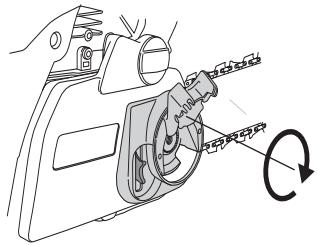

à la main. Tenir le nez du guide et serrer l’embrayage du guide en tournant la manette dans le sens contraire des aiguilles d’une montre.
1:33 (3%) avec d’autres huiles conçues pour des moteurs deux temps à refroidissement par air classés pour JASO FB/ISO EGB. Essence, litres
(RON). Si le moteur utilise une essence d’un indice d’octane inférieur à 90, des cognements risquent de se produire. Ceci résulte en une augmentation de la température du moteur et une charge élevée au niveau des paliers pouvant causer de graves avaries moteur. Pour les travaux utilisant un régime élevé continu (l’élagage, par ex.), il est recommandé d’utiliser un taux d’octane supérieur.
JONSERED recommande l’utilisation d’essence respectueuse de l’environnement (appelée carburant Alkylate), soit l’essence à deux temps Aspen, soit une essence respectueuse de l’environnement pour moteurs à quatre temps mélangée avec de l’huile à deux temps selon les proportions indiquées ci-dessous. Noter qu’un réglage du carburateur peut s’avérer nécessaire en cas de changement de type d’essence (voir les indications sous le titre Carburateur).
• à mélanger. Verser ensuite la totalité de l’huile. Mélanger en secouant le récipient. Enfin, verser le reste de l’essence. Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine. Ne jamais préparer plus d’un mois de consommation de carburant à l’avance. Si la machine n’est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.
La conduite à un régime trop élevé pendant de longues période doit être évitée pendant les 10 premières heures.
Une huile de qualité médiocre ou un mélange huile/ carburant trop riche risquent de mettre en péril le
S’il y a fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas.

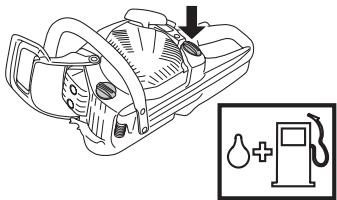

Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.

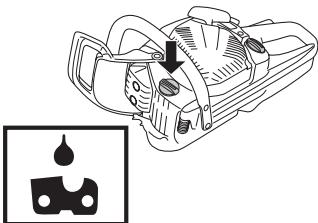

Nettoyer régulièrement les réservoirs de carburant et d’huile pour chaîne. Remplacer le filtre à carburant au moins une fois par an. Des impuretés dans les réservoirs sont causes de mauvais fonctionnement. Veiller à obtenir un mélange homogène en secouant le récipient avant de remplir le réservoir. Les contenances des réservoirs de carburant et d’huile pour chaîne sont adaptées l’une à l’autre. Toujours faire le plein des réservoirs de carburant et d’huile à la même occasion.
AVERTISSEMENT! N’utilisez jamais une machine présentant des dommages visibles sur la protection de bougie et sur le câble d’allumage. Des étincelles pourraient être générées et provoquer un incendie.
En cas de longues périodes de remisage ou de transport de la tronçonneuse, les réservoirs de carburant et d’huile devront être vidés. Pour se débarrasser du surplus, s’adresser à la station-service la plus proche. La protection pour le transport doit toujours être montée sur l’équipement de coupe au cours du transport et du remisage de la machine, pour éviter tout contact involontaire avec la chaîne acérée. Même une chaîne immobile peut blesser gravement la personne qui la heurte. Retirer le capuchon de la bougie. Activer le frein de chaîne.
Videz les réservoirs de carburant et d’huile dans un endroit bien aéré. Conservez le carburant dans des bidons approuvés dans un endroit sûr. Montez la protection du guide-chaîne. Nettoyez la machine. Voir les instructions au chapitre Schéma d’entretien. Avant de remiser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées. French – 61
AVERTISSEMENT! Contrôler les points suivants avant la mise en marche:
Ne pas démarrer la tronçonneuse si le guide, la chaîne et tous les capots ne sont pas montés. Sinon, l’embrayage risque de se détacher et de causer des blessures personnelles. Placer la machine sur un support stable. Veiller à adopter une position stable et à ce que la chaîne ne puisse pas entrer en contact avec quoi que ce soit. Veiller à ce qu’aucune personne non autorisée ne se trouve dans la zone la travail. Ne jamais enrouler la corde du lanceur autour de la main.

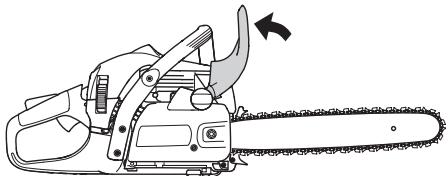

Le frein de chaîne doit être activé quand la tronçonneuse est démarrée. Activer le frein en poussant la protection anti-rebond vers l’avant.
Moteur chaud Position de démarrage (1) Un ralenti accéléré combiné au starter adéquat pour un démarrage à chaud est obtenu en bougeant tout d'abord la commande de starter en tirant la commande rouge vers le haut et vers le bas. Pompe à carburant (2): Appuyer plusieurs fois sur la poche en caoutchouc de la pompe à carburant jusqu’à ce que le carburant remplisse la poche (env. 6 fois). Il n’est pas nécessaire de remplir la poche complètement. Enfoncez la commande rouge du starter (4): Cette manœuvre désactive le starter, ce qui n'est pas nécessaire pour démarrer une tronçonneuse à chaud. Toutefois, le mouvement de l'interrupteur marche/arrêt aura engagé un ralenti, facilitant ainsi un démarrage à chaud. Tirer la poignée du lanceur (5): Saisissez la poignée avant de la main gauche. Maintenez la tronçonneuse au sol en plaçant votre pied droit dans la poignée arrière.
(les cliquets se mettent en prise). Tirez ensuite rapidement et fermement jusqu’au démarrage du moteur. Le frein de chaîne étant encore activé, le régime du moteur doit être mis sur le ralenti au plus vite en déconnectant la gâchette d’accélération. Il convient pour ce faire de presser très légèrement la gâchette d'accélération. L'on évite ainsi toute usure inutile de l’embrayage, du tambour d’embrayage et de la bande de frein. Laisser la machine tourner au ralenti pendant quelques minutes avant de donner les pleins gaz.
Le frein de chaîne doit être activé quand la tronçonneuse est démarrée. Voir les instructions au chapitre Démarrage et arrêt. Ne démarrez jamais la tronçonneuse en l’air. Cette méthode est très dangereuse car il est facile de perdre le contrôle de la tronçonneuse.
Ne jamais mettre la machine en marche à l’intérieur. Les gaz d’échappement du moteur sont nocifs.
3 Contrôler que le blocage de l’accélération fonctionne correctement et n’est pas endommagé. 4 Contrôlez que l’interrupteur d’arrêt fonctionne correctement et est en bon état. 5 Contrôler que toutes les poignées ne comportent pas d’huile. 6 Contrôler que le système anti-vibrations fonctionne correctement et n’est pas endommagé. 7 Contrôler que le silencieux est bien attaché et qu’il n’est pas endommagé. 8 Contrôler que tous les éléments de la tronçonneuse sont serrés et qu’ils ne sont ni endommagés ni absents. 9 Contrôler que le capteur de chaîne est bien en place et qu’il n’est pas endommagé. 10 Contrôlez la tension de la chaîne.
IMPORTANT! Ce chapitre traite des mesures élémentaires de sécurité à respecter en travaillant avec la tronçonneuse. Cependant, aucune information ne peut remplacer l’expérience et le savoir-faire d’un professionnel. En cas de doute ou de difficulté quant à l’utilisation de la machine, consulter un spécialiste. Demander conseil au point de vente de la tronçonneuse, à l’atelier d’entretien ou à un utilisateur expérimenté. L’utilisateur doit éviter d’utiliser la machine s’il ne se sent pas suffisamment qualifié pour le travail à effectuer! Avant d’utiliser la tronçonneuse, il convient de comprendre le phénomène de rebond et de savoir comment l’éviter. Voir au chapitre Mesures anti-rebond. Avant d’utiliser la tronçonneuse, il faut connaître les différences entre les deux méthodes de sciage: sciage avec la partie supérieure ou sciage avec la partie inférieure de la chaîne. Voir les instructions aux chapitres Mesures anti-rebond et Équipement de sécurité de la machine. Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”.
Même si cela n’est pas dangereux en soi, vous pouvez être surpris et perdre le contrôle de la tronçonneuse. Ne sciez jamais des branches ou des billes empilées sans les séparer. Sciez seulement une bille ou un morceau à la fois. Retirez les morceaux sciés pour que votre zone de travail reste sûre.
éviter de couper avec la pointe du guide-chaîne. Ne jamais tenir la tronçonneuse d’une seule main!
La plupart des accidents dus à un rebond se produisent lors de l’élagage. Se tenir fermement sur les jambes et s’assurer que la zone de travail est bien dégagée pour ne pas risquer de trébucher ou de perdre l’équilibre. Par manque d’attention, la zone de rebond du nez du guide peut buter sur une souche, un rondin, une branche ou un arbre voisin et occasionner un rebond.
Technique de base pour la coupe
Scier en utilisant la méthode ”poussée” implique un risque accru de rebond. Voir au chapitre Mesures anti-rebond. 66 – French
Il est en général possible d’éviter les inconvénients indiqués ci-dessus en effectuant le sciage en deux temps, soit de haut en bas, soit de bas en haut. Il s’agit alors de neutraliser la tendance naturelle de la pièce à coincer la chaîne ou à se fendre. IMPORTANT! Si la chaîne se coince dans l’entaille, couper immédiatement le moteur! Ne pas tirer sur la tronçonneuse pour la dégager afin de ne pas se blesser à la chaîne au moment où la tronçonneuse se décoince subitement. Utiliser un bras de levier pour décoincer la tronçonneuse. La liste suivante indique comment se tirer des situations les plus couramment rencontrées par les utilisateurs de tronçonneuses.
Élagage Lors de l’élagage de branches épaisses, procéder comme pour le sciage ordinaire.

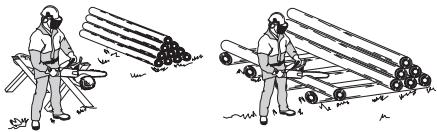

être retirée du tas, placée sur un chevalet ou un autre support approprié et être sciée séparément.
Finir la coupe par en haut, de manière que les deux traits de coupe se rencontrent.
Commencer par couper le tronc par le haut (environ 1/3 du diamètre). Finir la coupe par en dessous, de manière que les traits de coupe se rencontrent.
IMPORTANT! L’abattage d’un arbre demande beaucoup d’expérience. Un utilisateur non expérimenté ne doit pas effectuer d’abattages. L’utilisateur se doit d’éviter toute utilisation qu’il ne maîtrise par suffisamment! Distance de sécurité La distance de sécurité à respecter entre un arbre à abattre et le lieu de travail doit être d’au moins 2 1/2 fois la hauteur de l’arbre. Veiller à ce que personne ne se trouve dans la ”zone dangereuse” avant et pendant l’abattage.
Ébranchez le tronc jusqu’à hauteur d’épaule. Pour des raisons de sécurité, il est préférable de travailler de haut en bas avec le tronc entre la tronçonneuse et vous.
Les facteurs déterminants sont: • L’inclinaison • La courbure • La direction du vent • La densité des branches • Le poids éventuel de la neige • Obstacles autour de l’arbre: d’autres arbres, des lignes électriques, des routes et des bâtiments par exemples. • Observez si l’arbre est abîmé ou pourri, car il risque alors de se rompre et de commencer à tomber plus tôt que prévu.

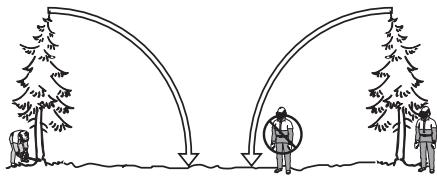

Il convient avant tout éviter que l’arbre abattu ne s’accroche à un autre arbre. Décrocher un arbre coincé dans un autre peut síavérer très dangereux et présente un grand risque díaccident. Voir les instructions au chapitre Solution à un abattage raté.

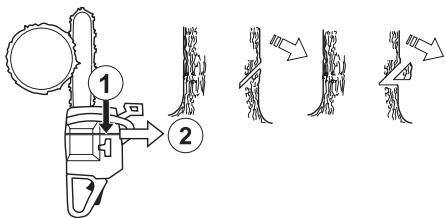

Le contrôle de la direction de chute de l’arbre fonctionne mal si la charnière est trop petite ou coupée trop profondément ou si les deux entailles ne coïncident pas.

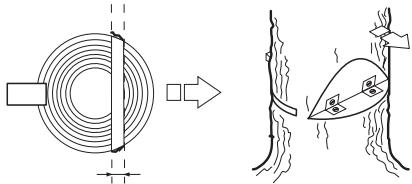

Trait de chute Le trait de chute se fait de l’autre côté du tronc et doit être parfaitement horizontal. Se tenir à gauche de l’arbre et utiliser la méthode tirée. Placer le trait de chute à environ 3-5 cm (1,5-2 pouces) au-dessus du plan horizontal de l’encoche.
La partie non coupée du tronc s’appelle la charnière.

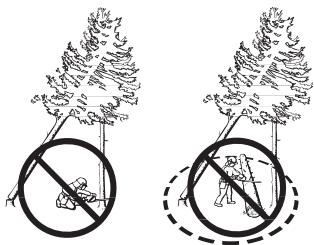

N’essayez jamais de faire tomber un arbre qui s’est coincé dans un autre. Ne travaillez jamais sous un arbre abattu resté coincé dans un autre arbre.
Si vous devez sciez à travers l’arbre/la branche, faites trois découpes de 3 à 5 cm de profondeur à 3 cm d’intervalle.
Sciez l’arbre/la branche sur le côté opposé une fois la tension libérée.

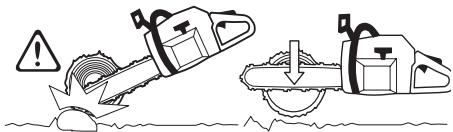

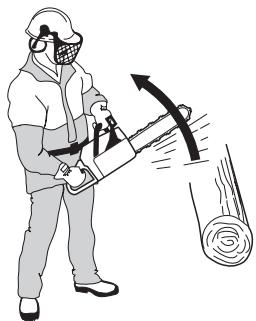

Le rebond se produit toujours dans le plan du guidechaîne. En général, tronçonneuse et guide-chaîne sont relevés simultanément en direction de l’utilisateur. Néanmoins, la direction du rebond peut varier suivant la Faire plusieurs entailles à proximité du point de rupture en nombre et de profondeur suffisants pour libérer la tension
Voir les instructions au chapitre Technique de base pour la coupe.
Se tenir bien d’aplomb et en position sûre. Travailler depuis la gauche du tronc. Se tenir aussi proche que possible de la tronçonneuse pour mieux la maîtriser. Si possible, prendre appui sur le tronc avec le corps de la tronçonneuse.
Jonsered assurent des émissions de gaz nocifs réduites au minimum.
Remarque! L’entretien et la réparation de la machine exigent une formation spéciale, et plus particulièrement l’équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, nous vous recommandons de prendre contact avec votre atelier d’entretien.

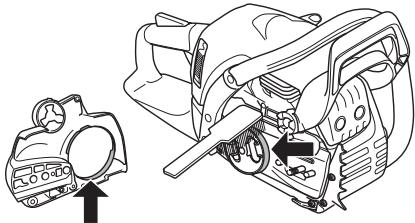

• Frein de chaîne avec arceau protecteur Contrôle de l’usure du ruban de frein
(copeaux, résine, saletés). La saleté et l’usure compromettent le bon fonctionnement du frein.

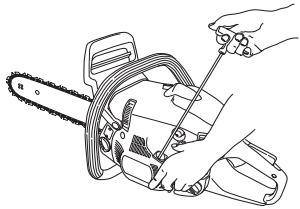

Le réglage de base du carburateur est effectué à l’usine. Le réglage de précision doit être effectué par un spécialiste. Régime de ralenti recommandé: Voir le chapitre Caractéristiques techniques.
Ne pas lâcher la poignée avant. La chaîne doit s’arrêter immédiatement.
Si elle tourne quand la commande est en position de ralenti, il convient de contrôler le réglage du ralenti du carburateur.
Placer la tronçonneuse sur une surface solide et la mettre en marche. Vérifier que la chaîne ne touche pas le sol ou tout autre obstacle. Voir les instructions au chapitre Démarrage et arrêt.
Protection de la main droite
S’assurer que la protection de la main droite est intacte et sans défauts visibles tels que fissures, etc. Ne jamais utiliser une machine dont le silencieux est défectueux.
Vérifier régulièrement la fixation du silencieux dans la machine. Vérifier régulièrement l’état des éléments afin de détecter fissures et déformations.
Cette grille doit être nettoyée une fois par semaine si la machine en est équipée. Utiliser de préférence une brosse en acier. Un pare-étincelles colmaté risque de causer la surchauffe du moteur et de provoquer de sérieuses avaries du moteur. Remarque! Remplacer la grille si elle est endommagée. Une grille encrassée cause une surchauffe du moteur, entraînant des détériorations au niveau du cylindre et du piston. Ne jamais se servir d’une machine dont le silencieux est endommagé. Ne jamais utiliser un 74 – French

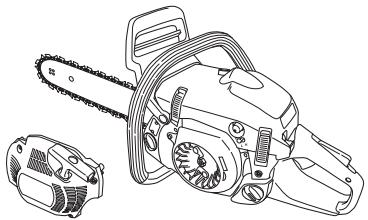

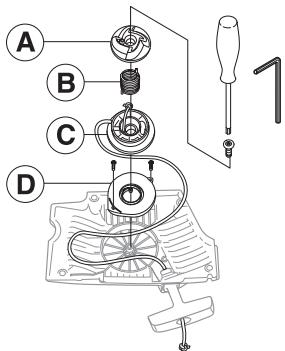

Enrouler la corde d’environ 3 tours sur la poulie. Monter la poulie contre le ressort de rappel (D) de telle sorte que l’extrémité du ressort s’accroche dans la poulie. Monter ensuite le ressort entraîneur, la roue entraîneuse et la vis au centre de la poulie. Passer la corde dans le trou du boîtier du lanceur et dans la poignée du lanceur. Faire un nœud robuste à l’extrémité de la corde.
Remarque! Veiller à ce que la poulie puisse effectuer un demi-tour supplémentaire avec la corde entièrement déroulée.
Garder à l’esprit que le ressort de rappel se trouve à l’état tendu dans le boîtier du lanceur.

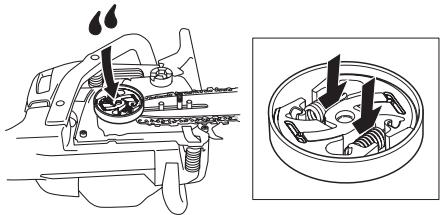

Graissage du roulement à aiguilles
Lors de la lubrification, les deux écrous du guide sont desserrés pour démonter le carter d’embrayage. Posez la tronçonneuse sur le côté avec le tambour d’embrayage vers le haut. La lubrification est effectuée en versant des gouttes d’huile de moteur à côté du centre du tambour d’embrayage en rotation.

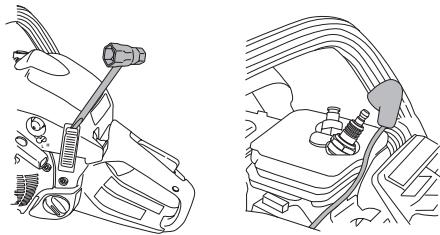

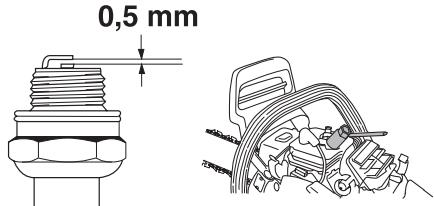

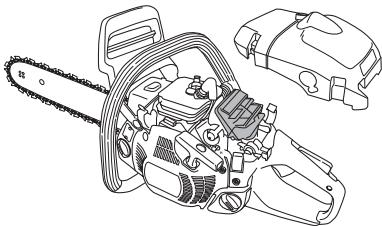

électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.

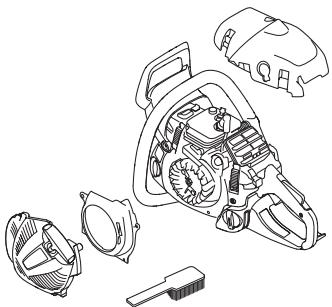

Le système de refroidissement est composé des éléments suivants: 1 La prise d’air dans le lanceur. 2 La tôle-guide d’air. 3 Les ailettes de ventilation sur le volant. 4 Les ailettes de refroidissement sur le cylindre. 5 Le carter de cylindre (dirige l’air de refroidissement vers le cylindre).
Utiliser pour cela une burette spéciale et une graisse pour roulement de bonne qualité.
La liste ci-dessous indique l’entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien. Inspectez le degré d’usure du ruban de freinage du frein de chaîne. Remplacez-le quand les parties les plus usées sont inférieures à 0,6 mm.
S’assurer que le capteur de chaîne est en bon état, le remplacer si nécessaire.
Limer les bavures éventuelles sur les sont correctement alimentés en huile. côtés du guide-chaîne.
Remplacer au besoin.
écrous sont bien serrés. Contrôler le bon fonctionnement du contacteur d’arrêt. Vérifier qu’il n’y a pas de fuite de carburant du moteur, du réservoir ou des conduits de carburant. Contrôler chaque jour le système de refroidissement des tronçonneuses avec pot catalytique.
L’organisme notifié: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a procédé à des tests de type européen suivant l’article 8, paragraphe 2c de la directive machines (98/37/CE). Les certificats du contrôle de type UE selon l’annexe VI ont les numéros: 404/08/1275. De plus, SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a confirmé la conformité avec l’annexe V de la Directive du Conseil du 8 mai 2000 relative aux ”émissions sonores dans l’environnement” 2000/14/CE. Les certificats ont les numéros: 01/161/079. La tronçonneuse livrée est conforme à l’exemplaire ayant subi le test de type européen. Huskvarna, le 9 janvier 2009
