LM 2150 CMD - Tondeuse à gazon JONSERED - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Tondeuse à gazon
Mode d'emploi	Inclus
Alimentation	Essence ou électrique (selon modèle)
Largeur de coupe	Non précisé
Hauteur de coupe	Réglable, plusieurs positions
Type de lame	Rotation
Capacité du bac de ramassage	Non précisé
Poids	Non précisé
Type de démarrage	Manuel ou électrique
Matériau du carter	Non précisé
Utilisation recommandée	Jardin domestique
Entretien	Voir notice
Garantie	Non précisé
Normes	CE
Accessoires inclus	Non précisé
Poignée	Réglable

FOIRE AUX QUESTIONS - LM 2150 CMD JONSERED

Comment démarrer la tondeuse JONSERED LM 2150 CMD ?

Assurez-vous que le réservoir est plein de carburant et que l'huile est à niveau. Mettez le contact en position 'ON', tirez sur la corde de démarrage jusqu'à ce que vous ressentiez de la résistance, puis tirez rapidement pour démarrer le moteur.

Que faire si la tondeuse ne démarre pas ?

Vérifiez que le réservoir de carburant est plein et que le carburant n'est pas vieux. Assurez-vous également que le câble d'accélérateur est correctement ajusté et que la bougie d'allumage n'est pas encrassée.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage de hauteur de coupe situé sur les roues pour ajuster la hauteur selon vos préférences. Il est recommandé de tondre à une hauteur de 4 à 5 cm pour une pelouse saine.

Pourquoi la tondeuse laisse-t-elle des bandes non tondues ?

Cela peut être dû à une lame émoussée ou à une vitesse de tonte trop rapide. Vérifiez l'état de la lame et assurez-vous qu'elle est affûtée. Réduisez également la vitesse de tonte si nécessaire.

Comment entretenir la lame de la tondeuse ?

Il est recommandé d'affûter la lame tous les 20 à 25 heures d'utilisation. Pour ce faire, retirez la lame et utilisez une meule ou une lime. Assurez-vous de respecter l'angle d'affûtage d'origine.

Que faire si le moteur surchauffe ?

Vérifiez le niveau d'huile et assurez-vous qu'il est suffisant. Nettoyez également les évents de ventilation et vérifiez que le filtre à air n'est pas obstrué.

Comment stocker la tondeuse durant l'hiver ?

Avant de stocker, videz le réservoir de carburant ou ajoutez un stabilisateur de carburant. Nettoyez la tondeuse, retirez la bougie d'allumage et versez quelques gouttes d'huile dans le cylindre pour éviter la rouille.

Où trouver des pièces de rechange pour la tondeuse JONSERED LM 2150 CMD ?

Vous pouvez trouver des pièces de rechange chez des revendeurs agréés JONSERED, en ligne sur le site officiel de JONSERED ou dans des magasins spécialisés en jardinage.

MODE D'EMPLOI LM 2150 CMD JONSERED

ER Notice d'instructions et mode d'emploi

Le manqu present fait partite intégrante du produit; nous vous prins en conséquence de le conserver pour toutes{nécessités oulierées.

EN Instruction manual

FR La Maison se reserve la possiblité de changer des caractéristiques et des données de ce manuel à n'importe qu'il moment et sans préavis.

Ce manuel a eté préparé pour usage avec modèle différent de formes de la tondeuse et matériel.

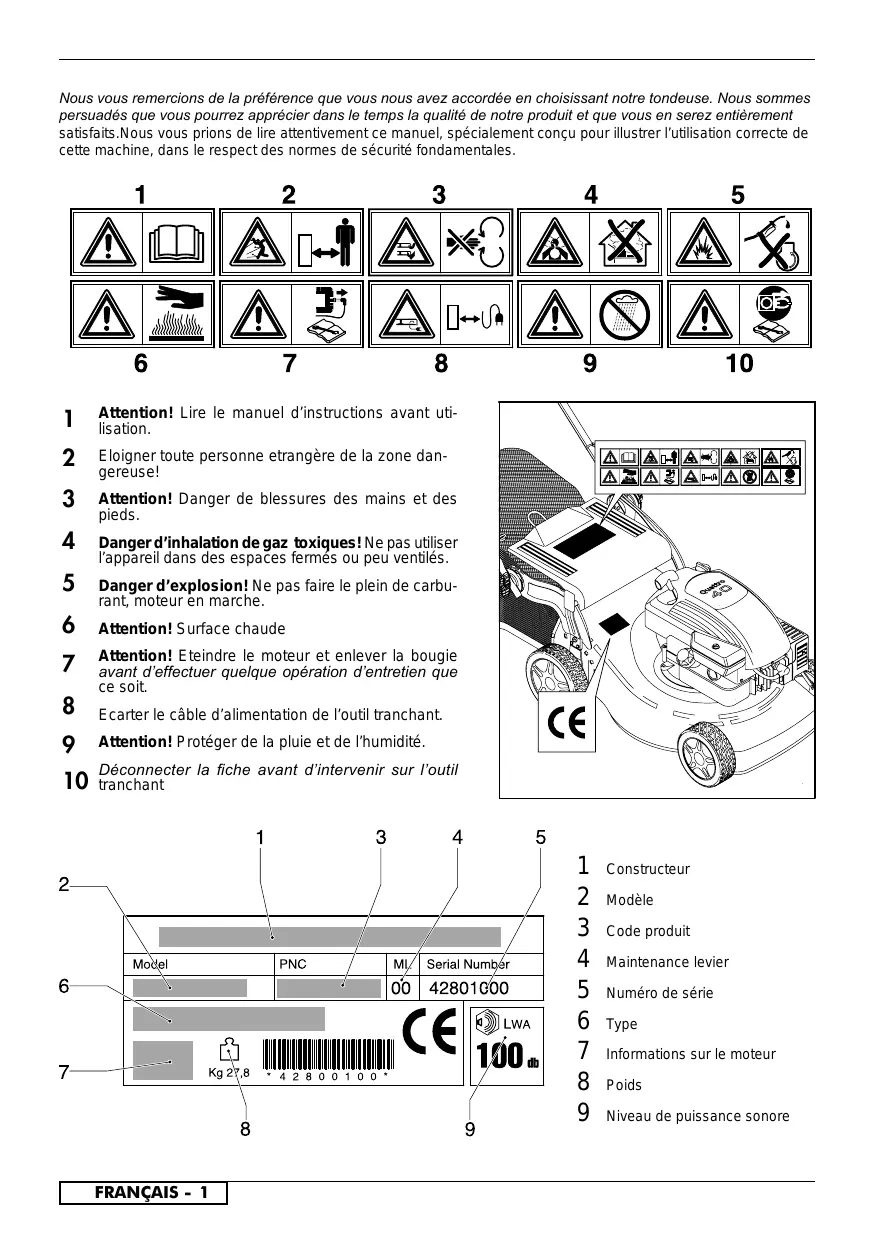

Nous vous remercions de la preference que vous nous avez accorded en choisissant notre tondeuse. Nous sommes persuaded que vous pourrez apprecier dans le temps la qualite de notre produit et que vous en serez entierement satisfaits.Nous vous prions de dire attentivement ce manuel, specialement conqu pour illustrer l'utilisation correcte de cette machine, dans le respect des normes de sécurité fondamentales.

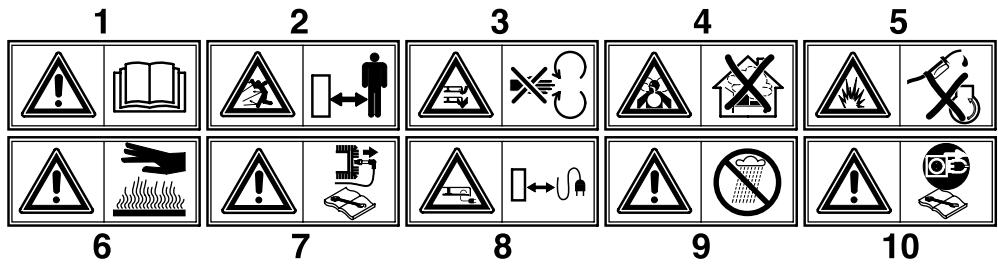

Attention! Lire le manuel d'instructions avant utilisation.
2 Eloigner toute personne étrangère de la zone dangereuse!
3 Attention! Danger de blessures des mains et des pieds.
4 Danger d'inhalation de gaz toxiques! Ne pas utiliser l'appareil dans des espaces fermes ou peu ventilés.
5 Danger d'explosion! Ne pas faire le plein de carburant, moteur en marche.
6 Attention! Surface chaude
7 Attention! Eteindre le moteur et enlever la bougie avant d'effectuer quelque opération d'entretien que ce soit.
8 Ecarter le cable d'alimentation de l'outil tranchant.
9 Attention! Protégé de la pluie et de l'humidité.
10 Déconnecter la fiche avant d'intervenir sur l'outil tranchant

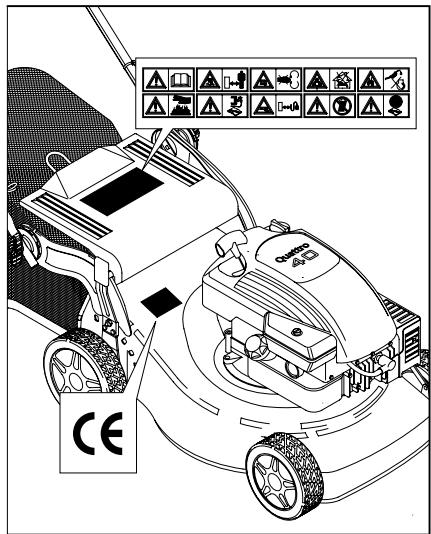

1 Constructeur
2 Modèle
3 Code produit
4 Maintenance levier
5 Numéro de série
6 Type
7 Informations sur le moteur
8 Poids
9 Niveau de puissance sonore

NORMES DE SECURITE

Mesures de sécurité d'utilisation d'une tondeuse à hélice horizontally à conducteur marchant

ATTENTION: Cette tondeuse est capable d'amputer mains ou pieds et de projeter des objets. l'inobservation des régles de sécurité ci-dessous peut être la cause de blessures sérieues voir mortelles.

I. Précautions d'utilisation

-Lisez toutes les instructions soigneusement. Familiarisez vous avec les commandes pour apprendre à utiliser efficacement cette machine.
- Ne jamais autoriser les enfants ou les personnes qui n'auraient pas lu ce manuel d'utilisation à utiliser cette tondeuse. La règlementation locale peut de plus interdire l'utilisation de telle machine au-dessous d'un certain âge.
-Ne jamais tonde à proximé de personnes, d'enfants ou d'animaux.
-Ne pas oulbier que tout utiliseur ou propriétaire d'un tondeuse à gazon est responsable des accidents ou dommages causés à une personne ou a ses biens.

II. Preparation

• Pendant la tonte, ne portez que des chaussures solides et des pantalons longs. Ne jamais tondre pieds nus ou chausses de sandales.
• Contrôlez systématiquement et soigneusement l'état de la surface à tondre et-retirer tous les objets susceptibles de devenir des projectiles lors du passage de la machine.
• ATTENTION - Le carburant est très inflammable.

-Pour transporter ou stocker le carburant, utilisez exclusivement des reçipients concus et approuvés pour ces usages.
-Toujours replir le réservoir de carburant à l'air libre et ne pas fumer pendant le replissage.
-Remplir le réservoir de carburant avant de demarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en factionnement ou qu'il est encore chaud.
-Si du carburant a ete renversed, ne pas tenter de demarrer la tondeuse, mais la pousser hors de la zone ou le carburant a ete renversed et eviter de creer une qualconque source de chaleur avant que les vapeurs de carburant ne se soient dissipedes.
-Refermez avec précautions les bouchons des réservoirs ou des recipients contenant du carburant pour garantir la sécurité.
- Remplacez les pots d'échéppement défectueux.
- Avant d'utiliser un tondeuse à gazon, toujours vérifi en que les lames, les boulons de lame et le carter de coupe ne sont pas usés ou endommagés. Toujahrs replacier les lames et les boulons simultanément de façon à éviter tout problème d'équilibrage.
- Sur les machines de multi-lames, ne pas oublier que la rotation d'une lame peut entraîner celle des autres.

III. Utilisation

• Ne jamais demarrer un moteur à l'intérieur dans un espace confiné où des émanations dangereuses de monoxyde de carbone pouraient s'accumulées.
  Tondez uniquement à la lumière du jour ou avec une bonne luzère artificielle.

• Evitez de faire fonctionner l'équipement sur le gazon mouillé, si possible.
  Soyez toujours sûrs de bien prendre pied sur les pentes.
  Marchez, ne courrez jamais.
  Pour les machines rotatives à roues, tandre à travers les surfaces des pentes, jamais de haut en bas.
  Soyez très prudents lorsque vous changez de direction sur les pentes.

• Ne tondez pas excessivement les pentes escarpées.
  Soyez extrément prudents lorsque vous faites marche arrrière ou tirez la tondeuse a gazon vers vous.
  Utilisez une butée d'arrêt afin de maintainir la lame immobile si la tondeuse à gazon doit être inclinée pour le transport lorsqu'elle traverse des surfaces autres que le gazon, et lorsque vous transportez la tondeuse à gazon d'un endroit à l'autre.
  N'utilisez jamais la tondeuse à gazon avec des protec tions defecteuses ou sans dispositif de sécurité, comme par exemple des deflecteurs ou bacs à herbe, en place.

• Conserver le régime de rotation du moteur et ne jamais le faire fonctionner au dessus de son régime nominal car cela peut être dangereux.
• Débrayer toutes les lames et actionner l'embrayage avant demettre le moteur en marche.
• Mettez le moteur en marche ou mettez le contact avec soin selon les instructions, les pieds éloignés des lames.
  N'inclinez pas la tondeuse a gazon lors de la mise en marche ou de contact du moteur, sauf si la tondeuse a gazon doit être inclinee pour ce faire. Dans ce cas, n'inclinez pas plus que nécessaire et soulevez seulement la partie eolignée de l'opérateur.
• Ne mettez pas le moteur en marche lorsque vous vous trouvez devant la goulotte d'éjection.
• Ne mettez pas les mains ou les pieds pres ou sous les parties rotatives. Tenez-vous toujours à l'écart de l'orifice de sortie
• Ne ramassez ou ne transporter jamais la tondeuse à gazon pendant son fonctionnement
• Arrétez la machine et débrancher le cable de bougie.
• avant de retireur l'insert broyeur ou avant de retireir la goulotte d'éjection pour la nettoyer.

-avant de contrôler, nettoyer ou travailler sur le carter. de coupe,
-avant de retireur un objet coincide dans le tondeuse.
-si la machine commence à vigorer anormalement.

• Arrêtez la machine.

-en tous temps lorsque vous vous éloignez de la .tondeuse à gazon
-avant le ravitation en combustible.

Lorsque la tonte est terminée, réduisez les gaz avant de couper le moteur et, si le tondeuse a gazon est équipé d'un robinet d'arrêt du carburant, fermez celui-ci.
-Ralentissez lorsque vous utilisez un siege arriere.

IV. Entretien et Entreposage

Assurez-vous que tous les écrous, boulons et vis sont bien serrés pour être certain que l'équipement est pré à fonctionner de nouveau, dans de bonnes conditions.
- Ne jamais entreposer le tondeuse à gazon avec du carburant dans le réservoir, dans un bathtub où les vapeurs pouraient s'enflammer au contact d'une flamme ou d'une étinçelle de l'allumage.
- Attendre le refroidissement du moteur avant d'entreposer la tondeuse dans un espace fermé.
Pour supprimer les risques d'incendie s assurer que le moteur, le pot d'échéappement, le logement de la batterie et du réseau de carburant ne sont pas encrassés par de l'herbe, des feuilles ou des surplus de graisse.
Vérifier souvent le bac ou le collecteur pour vous assurer qu'il est propre et qu'il n'est pas endommagé.
- Pour plus de sécurité, replacer systématiquement les pieces usées ou détiroyées.
Si le réserve de carburant doit être vidange,procéder à cette opération à l'extérieur. plus de sécurité

NOMENCLATURE

1	Guidon supérieur	12	Déflecteur arrêté
2	Pompe d'enrichissement	13	Manette des gaz
3	Vis, écrou de serrage manche supérieur	14	Dispositif de sécurité
4	Bac	15	Groupe réducteur
5	Bouchon de replissage d'huile	16	Clé de contact
6	Bouchon de vidange d'huile	17	Manette de la vitesse
7	Châtissis	18	Manette d'embrayage
8	Leviers de réglage de hauteur de coupe
9	Bougie
10	Bouchon du réservoir d'essence
11	Lanceur

MONTAGE DU BAC

MONTAGE DU DEFLECTEUR (parfois non assembler)

MONTAGE DU GUIDON (Inferieur)

MONTAGE DU GUIDON SUPERIEUR (Superieur)

REGULATION DU GUIDON

INSERTION DU BOUCHON MULCHING (pour les modèles où il est inclus)

Pour effectuer la coupe de l'herbe avec système mulching (sans recueillir l'herbe), soulever la paroi de division et insérer le bouchon en le fixant avec le ressort comme indiquedans la figure.

REGLAGE DE COUPE

PRE-EQUIPMENT PROTECTIONS

• Effectuer toujours la tonte avec bac à herbe ou déflecteur installé.
• Arrête le moteur avant desterol le bac ou régler la hauteur de coupe
  Lorsque le moteur tourne, ne mettez jamais vos mains ou vos pieds sous le carter ou dans le tunnel d'éjection

Avant de commencer la coupe de l'herbe, il faut enlever du gazon les événuels corps étrangers.
Lors de la mise en marche du moteur l'utiliseur ne doit pas coulever la tondeuse, toutfois si nécessaire, il peut seulement l'inciner de sorte que la lame se trouve du coté opposé à l'utiliseur.

Lorsque le moteur tourne il faut absolument éviter de mettre le main ou le bout des pieds sous le bord du carter ou dans le tunnel d'éjection.

FONCTIONNEMENT

MISE AU POINT DU MOTEUR (Fig.JI)

Pour cela, il est nécessaire de consulter le livre

d'instruction du fabricant, du moteur.

ATTENTION : Avant l'utilisation, ajouter de l'huile au moteur ( 0.6 l)

DÉMARRAGE DU MOTEUR (Fig.JII)

Aprés avoir effectué les opérations de mise au point, procéder au démarrage du moteur de la manière suivante:

a)Moteurs avec système "choke":

en case de moteur froid, positionner le levier d'accelerateur (13) sur START.

b) Agir sur la poignée de frein (14) pour permettre le démarrage du moteur, tenir le levier serre contre la poignée en phase de démarrage et lors de l'utilisation de la machine (actionne le frein moteur).

c) Moteurs avec système "primer":

appuyer 3/4 bois sur la petite pompe d'enrichissement (2) située sur le carburateur; positionner le levier d'accéléateur (13) sur MAX.

Pour tous renseignements complémentaires, voir la notice d'entretien du moteur..

d) Metre en marche le moteur:

DÉMARRAGE MANUEL: (En tenant le levier d'arrêt du moteur (14)).

• saisir la poignée de démarrage (11) et tirer le lanceur sans effort, jusqu'à percevoir la résistance entraînée par la compression; relâcher la poignée, puis donner un coup sec.

DÉMARRAGE ÉLECTRIQUE: (En tenant le levier d'arrêt du moteur (14)).

• introuuire le fiche de plastique (G) dans le fiche (H) attaché au moteur. et tourner la clé (16).

ATTENTION: La lame est entrainée en rotation d's le démarrage du moteur.)

Pendant le fonctionnement, maintainir appuyee la poignee (14).Des qu'on la relache,le moteur s'arrete.

TONTE

Pour tandre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.

Enclenchement avancement automatique (Fig.JIII): soulever la poignée d'embrayage (17 - 18) et la maintainir appuyée.

ATTENTION: ne procéder à l'enclementment que lorsque le moteur est en marche.

Exclusion avancement automatique: relâcher la poignée d'embrayage.

REGULATION DU CABLE D'EMBRAYAGE (seulement pour version auto portee)

Avertissement: si, tout en appuyant sur la poignée d'embrayage, l'avancement ne s'enclenche pas, il faut régler le cable d'embrayage en introduisant le ressort (P) dans un des orifices de la plaque (R) ou dans l'orifice "S".

MAINTENANCE

Attention! Eteindre le moteur et enlever la bougie avant d'effectuer quelque opération d'entretien que ce soit

• Pour les moteurs 4 temps, vérifie régulièrement le niveau d'huile, rajoutez de l'huile ou replaces la si nécessaire. Lizez attentivement la notice d'entretien du moteur.
• Contrôlez souvent les ecrous, les boulons et les vis. L'usure de la visserie présente des dangers mayeurs.
  Nettoyez Throughout la tondeuse afin d'éviter que le gazon ne s'attaché au dessous du chassis.

• Contrôler féquèment la lame afin de vérifier d'éventuelles déteriorations.

• Faites controlleruve tondeuse par une station service specialisée
  Nettoyage sous la coque

Avec la machine à l'arrêt et éteinte :

-Deconnector le raccord (22) sur la coque au robinet alimentation eau. Ouvrir le robinet.

-Metre en marche le moteur (lame en rotation), en le laissant fonctionner quelques minutes.

-Lorsque le nettoyage est terminé, éteindre le moteur, fermer le robinet, détacher la camé du raccord coque..

LAME

Pour démonter la lame (23) dévisser le boulon (24).
- Contrôler le support porte-lame (25), la rondelle friction (26), la clavette (27) et les rondelles (28) si elles sont usées ou endommagées doivent remplané.

• Pendant le montage s'assurer que le clavette (27) est bien à sa place sur l'arbre-moteur et que le côte tranchant de la lame soit dans le sens de rotation du moteur. La vis de lame (24) doit être bloquée avec une couple de serrage de 5,34 Kgm (52,4 Nm).

KIT DEMARRAGE ELECTRIQUE

• Avant de procéder au premier démarrage, il y a lieu de garder la batterie sous charge pendant 2-3 heures.

En cas de défaillance de la batterie lors du démarrage, la charger pendant 24 heures.

Lors de chaque tentative de démarrage, ne pas insister au-delà de 5 secondes.

MAINTENANCE DE LA BATTERIE

ATTENTION

Pour un bon entretien de la batterie (29), surtout en cas de longues périodes d'arrêt, et pour la recharger, il n'est pas nécessaire que vous la sortiez de sa protection mais vous doivent toutesxFuivre lesregles suivantes:

1) Coupe le contact (30).
2) Placez la batterie dans un endroit protégé, à l'abri de l'humidité et de la chaleur.
3) Rechargez la batterie avant de l'utiliser, à température ambiente pendant 24-36 heures
4) Rétablissez le contact (30) avant la mise en service.

DESTRUCTION DE LA BATTERIE

Les batteries portant le symbole "conteneur poubelle efface" et l'indication du symbole chimique Pb (=batterie au plomb) ne doivent absolument pas etre jetées dans les poubelles domestiques.

En conformité avec la loi, l'utilisateur doit obligatoirement transporter les batteries usées dans des centres spéciaux de retraitemement des déchets, ou bien les remettre aux revendeurs qui se chargeront de son évacuation.

GARANTIE ET CONDITIONS DE GARANTIE

Si une pièce s'avéré défectuese pour cause de défaut de fabrication, au cours de la période de garantie, Husqvarna Produits d'extérieur se chargerà, sans frais pour le consommateur, de la réparation ou du remplacement, ia ses agents de service après-vente agréés,ès lors que :

a) Le défaut est directement signalé au réparateur autorisé.
b) La fourniture du justificatif d'achat
c) Le défaut n'est pas causé par une mauvaise utilisation, une négligence ou un mauvais réglage effectué par l'utilisateur.
d) La panne n'est pas causée par l'usure normale.
e) La machine n'a pas ete entretenue ou reparée, demont- e ou manipulée par toute personne non autorisee par Husqvarna Outdoor Products.
f) La machine n'a pas ete utilise pour la location.
g) La machine apparcient au premier acheteur.
h) La machine n'a pas ete commercialement utilisee.
- Cette garantie est additionnelle à, et dans aucune circumstance elle diminue les droits statutaires des clients.

Les défauts causés par les articles définis au paragraphe suivant ne sont pas couverts. Il est par conséquent très important de dire les instructions définies au Manuel d'Utilisation et de comprendre comment utiliser et entrenir votre machine.

Défauts non couverts par la garantie

• Le remplacement des lames usées ou endommages.
• Défauts causés par un défaut initial non signalé.
• Défauts causés par un choc soudain.
• Défauts causés par une utilisation non conforme aux instructions et ecommandations contenues dans ce Manuel d'Instructions.
• Les machines utilisées pour la location ne sont pas couvertes par cette garantie.
• Les lames, courroie et le cable électriques sont considérés comme parties soumises à l'usage, leur durée d'utilisation dépend d'un entretien régulier, et par voie de conséquence, ils ne font normalement pas l'objet de réclamations dans le cadre de la garantie.

- ATTENTION!

Sous la garantie, Husqvarna Outdoor Products n'accepte pas dans l'ensemble ou en partie, directement ouindirectement,la responsabilité des defaults causés parle montage de pieces de rechange ou de parties supplémentaires qui ne sont pas fabriquées ou approuvéespar Husqvarna Outdoor Products, u si la machine a etemodifiée de quelque façon que ce soit.

Catégorie. Thermique rotative à roues

Niveau garanti de puissance sonore D

Niveau mesure de puissance sonore E

Niveau de puissance sonore

vibration au guidon . G

Type d'outil de coupe. Lame rotative

Identification de la série.Voir la Plaquette D'identification

Procedure d'évaluation de la conformité ............ANNEX VI

Organisme notification.. .Nr.0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Autres directives. 98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

et aux normes. EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

3/08/2006
