BEDIENUNGSANLEITUNG LM 2150 CMD JONSERED

DE Bedienungsanleitung

Das vorliegende Handbuch gehzt zu einem festen Bestandteile des Produktes und muss beschäft zur Einschimnahme sorfzigf angehoben werden.

IM Sinne des Fortschritts gehalt sich der Hersteller das Recht vor, technische Änderungen ohne vorherigen Hinweis durchzufahren.

These Bedienungsanleitung wurde für verschiedene Rasenmaher geschrieben.

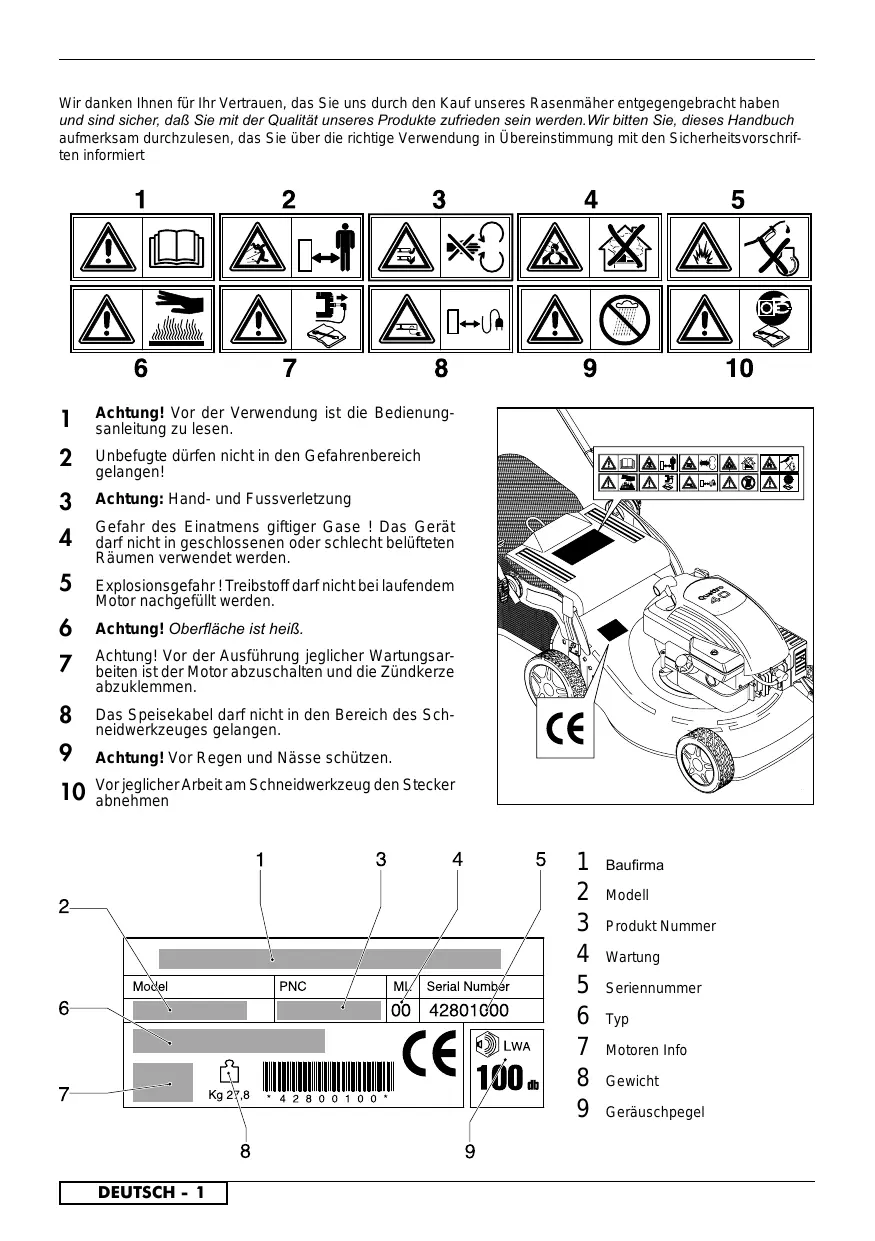

Wir danken Ohnen für Ihr Vertrauen, das Sie uns durch den Kauf unseres Rasenmacher entgegengebracht haben und sind sichar, daß Sie mit der Qualität unseres Produkte zufrieden sein werden. Wir bitten Sie, diesen Handbuch aufmerksam durchzulesen, das Sie über die richtige Verwendung in Übereinstimmung mit den Sicherheitsvorschriften informiert

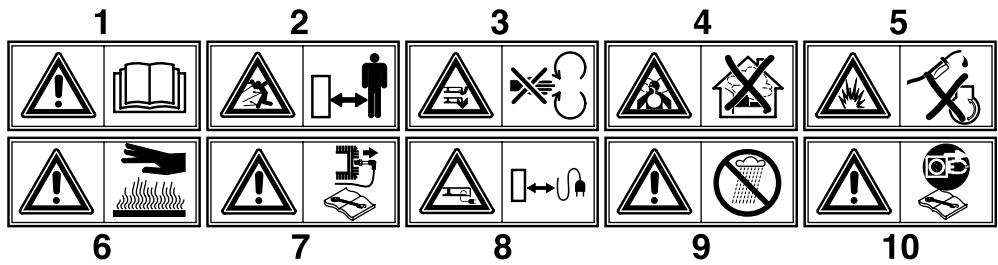

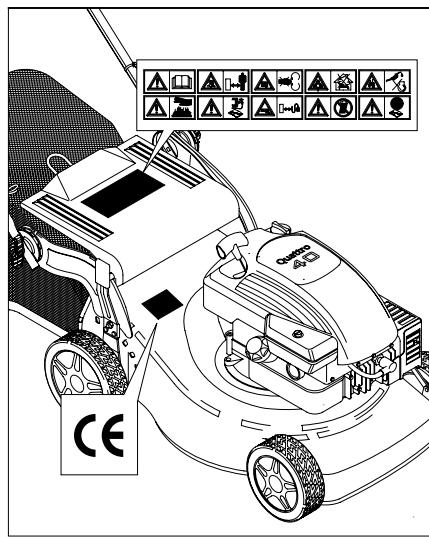

1 Achtung! Vor der Verwendung ist die Bedienungsanleitung zulesen.
2 Unbefugte dürfen nicht in den Gefahrenbereich gelangen!
3 Achtung: Hand- und Fussverletzung
4 Gefahr des Einatmens giffiger Gase! Das Gerät darf nicht in geschlossenen oder schlecht belufteten Räumen verwendet werden.
5 Explosionsgefahr! Treibstoffarf nicht bei laufendem Motor nachgewählten werden.
6 Achtung! Oberfläche ist heß.
7 Achtung! Vor der Ausführung jeglicher Wartungsarbeiten ist der Motor abzuschalten und die Zündkerze abzuklemen.
8 Das Speisekabelarf nicht in den Bereich des Schneidwerkzeuges gelangen.
9 Achtung! Vor Regen und Nässe schützen.
10 Vor jeglicher Arbeit am Schneidwerkzeug den Stecker abnehmer

1 Baufirma
2 Modell
3 Produkt Nummer
4 Wartung
5 Seriennummer
6 Typ
7 Motoren Info
8 Gewicht
9 Gerauschpegel

SICHERHEITSHINWEISE

Sicherheitsvorkehrungen für Handgebungte Rasaenmacher mit Rotationsklinge.

WICTIG: Diese mahmaschine kann hände und füsse abtrennen und gegenständene mit hoher geschwin-digkeit schleudern. Nichtbeachtung der folgenden Sicherheitsvorschriften können schwere oder tõdliche verletzungen zur folge haben.

I. Schulung

Die Anleitungen sorgfältig durchlesen. Mit den Bedienungselementen und der vorschrittsmäßigen Bedienung der Maschine vertraut machen.
- Auf keinen Fall Kindern oder Erwachsenen, die mit der Bedienungsanleitung des Mahers nicht vertraut sind, den Betrieb der Maschine gestatten.Das Mindestalter von Fahrem ist womglich gesetzlich geregt.
- Auf keinen Fall mahren, solange sich andere, besonder Kinder oder Haustiere, im Arbeitsbereich befirnden.
-itte denken Sie daran, daß der Fahrer oder Benutzer für jegliche Unfälle oder Gefahren, denen andere oder deren Eigentum ausgesetzt werden, verantwortlich ist.

II. Vorbereitung

• Wahlend dem Mähen immer festes Schuhwerk und lange Hosen tragen. Die Maschine nicht barfu oder mit offen den Sandalen in Betriebnehmen.
• Das Arbeitsgände sorgfältig untersuchen und alle Gegenstände, die von der Maschine aufgeschleudert werden konnten, entfern

• WARNING - Benzin ist äußert leicht entzündlich.

• Kraftstoff in speziell darauf ausgelegten Behältern lagern.

• Nur im Freien tanken und währenddessen nicht rauchen.

• Kraftstoff nachfunden, bevor der Motor angelassen wird. Auf keinen Fall den Tankdeckel entfernen oder Benzin nachfunden, solange der Motor lauf oder heißt ist.
• Falls Kraftstoff verschüttet wurde, nicht versuchen, den Motor anzulassen, sondern die Maschine vom verschütteten Ben zinwegschieben und das Verursachen jeglicher Zündquellen vermeiden, bis die Benzindämpfe sich verfluchtigt haben.
• Alle Deckel wieder fest auf Kraftstoffanks und Kraftstoffbehälten anbringen.
• Schadhafte Schalldämpfer ersetzen.
• Vor dem Gebrauch immer mit einer Sichtprüfung Sicherstel-len, daß Mährmesser, Messerschrauben und die Maheinheit nicht abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Messer und Schrauben ersetzen, um Aus-wuchtung zu gewährleisten.
• Bei Maschinen mit mehreren Mahmessern ist Vorsicht geboten, da beim Drehen eines Mahmessers die anderen Mahmesser sich womglich mit drehen.

III. Betrieb

• Machine nicht in einem geschlossenen Bereich betrieben, in dem die gefährlichen Kohlenmoxydgase sich sammeln können.
  Nur bei Tageslicht oder gutter künstlicher Beleuchting mAHen.
• Vermeiden Sie den Gebrauch des Geräts auf nassem Gras, soweit possible.
  Achten Sie bei geneigten Böden stets auf Ihr Gleichgewicht.
  Gehen Sie (nicht rennen).
• Bewegen Sie sich mit fahrbaren Motor-Rasenmähern stets quer zur Neigung der Fläche, gehen Sie nie auf und ab.
• Gehen Sie beim Richtungswechsel auf geneigten Flächen entsprechend vorsichtig vor.
• Mahren Sie nicht auf besonders steilen Abhängen.

• Genen Sie besonderss vorsichtig vor, wenn Sie den Maher ziehen oder zu sich hin drehen.

• Stopen Sie die Klinge, wenn der Rasenmaher für den Transport über Flächen ohne Gras angekippt werden muss, bzw. auf dem Hin-/Rückweg zur/von der zu mahenden Fläche.

• Benutzen Sie den Rasenmacher die mit defekten Schutztab-deckungen, oder nicht in Position befni ndlichen Schutz-vorrichtungen, wie beispelsweise Leitblechen und/oder Grasfanger.
  Die Einstellung des Drehzahlreglers nicht ändern, und die Drehzahl des Motors nicht über die Werkspezifii kationen heraufsetzen. Der Betrieb des Motors bei zu hohen Drehzahlen kann die Gefahr von Körperverletzungen vergroßen.
• Vor dem Starten der Maschine alle Blockierungen der Klingen und des Antribs halten.
• Beim Starten der Maschine und Einschalten des Motors vorsichtig vorgehen. Halten Sie sich an die Gebrauchsan-leitung und achten Sie darauf, dass ihre Füßeweit genug von der Klinge entfern sind.
• Kippen Sie den Rasenmaher nicht während des Starts oder Einschalten des Motors, es sei dann, dass dies für den Start erforderlich ist. Kippen Sieihn n thisem Fall nicht mehr als unbedingt nötig und haben Sie nur den vom Bediener entferntern Bereich an.
• Starten Sie die Maschine nicht, wenn Sie nahe an der Entladevorrichtung stehen.
• Bringen Sie Ihr Höhe und Fuß nicht in die Höhe der rotierenden Organe. Halten Sie die Entladeöffnung stets sauber.
• Den Rasenmacher bei laufendem Motor nie anheiten oder/TRagen.
  Den Motor stoppen und das Kabel der Zündkerze trennen:

-vor dem Entfernen von Verstopfungen aus dem Mährwerk oder dem Auswurf;

• vor dem Prufen, Reinigen oder Reparieren des Rassenmachers;

• nach dem auf ein Fremdkörper gestoßen wurde. Den Rasenmacher auf Schäden untersuchen und die Reparaturen durchführten, bevor die Maschine wieder angelassen und in Betrieb genommen wird;

• falls die Maschine anfangen sollte, ungewohnlich zu vibrieren (sofort prufen).

Den Motor stoppen:

• immer wenn Sie den Maher zurückklassen;

• vor dem Auftanken.

Die Drosselklappe während des Auslaufens des Motors schlieben und, falls der Motor mit einem Abspperrventil ausgestattet ist,这点 be Beendigung der Maharheiten schlieben.

• Fahren Sie langsam, wenn Sie einen Sitz benutzen.

IV. Wartung und Lagerung

Darauf achten, daß alle Muttern, Bolzen und Schrauben fest angezogen sind, um zu gewährleisten, daß die Maschine für den Betrieb sichert ist.
- Die Maschine auf keinigen Fall mit Benzim Tank in einem Gebäude lagern, in dem die Benzindampfe ein offenes Feuer oder einen Funken erreichen.
Den Motor abkühlen laessen, bevor er in einem geschlossenen Raum gelagert wird.
- Um die Feuergefahr herabzusetzen, den Mo tor, den Schall-dampfer, den Batteriekasten und das Kraftstofflager von Gras, Laub und übermäßig Schmierfett freihalten.
- Den Grasfänger hauft auf Abnutzung oder Verschleib prüfen.
Abgenutzte oder beschädigte Teile zur Sicherheit immer sofort ersetzen.
Falls der Kraftstofftank entleert werden muß, sollte dies im Freien getan wer

A	BESCHRIJVING
	1 Oberer Holm	12	Prallschutz
	2 Anreicherungspumpe	13	Gashebel
	3 Befestigungsknopf oberer Holm	14	Sicherheitshandgriff
	4 Grasfangkorbes	15	Untersetzungsantrieb
	5 Öleinfüllschraube	16	Zündschlüsse
	6 Ölablafstutzen	17	Hebel
	7 Mährgehäuse	18	Kupplungshebe
	8 Einstellhebel für Schnitthöhe
	9 Zündkerze
	10 Tankdeckel
	11 Startergriff

AUFBAU DES GRASFANGKORBES

#

AUFBAU DEFLEKTOR (Wenn nicht bereits vormontiert)

#

D AUFBAU GRIFF (Unterer)

#

EINSTELLEN DES GRIFFES

[命题规律]

G MULCHING VERSCHLUSS EINSETZEN (Wenn vorhanden)

Wenn man beim Mähen das Mulching System verwenden möchte (ohne Grasaufnahmen), muss man die Schütze aufheben, den Verschluss einsetzen und - wie in der Abbildung angegeben - fixieren

H EINSTELLEN DER SCHNITTÖHE

#

VORBEREITUNG DER SCHUTZE

• Immer mit eingehängter Grasfangbox oder Schutzklappearbeiten.
• Motor abstellen, bevor die Grasfangbox ausgehängt oder die Schneidhöhe verstellt wird.
• Bei laufendem Motor, niemals mit den Händen oder Fußinnerhalbdes Maschinengehauses kommt oder in die Schutzklappe greifen.e

Vor dem Mähen sollen Fremdkörper vom Rasen entfern't werden, beim Mähen ist auf Fremdkörper zu achten. Der Benutzer ist im Arbeitsbereich des Mährs gegenüber Dritten verantwortlich.

Beim Anlassen oder Einschalten des Motors darf der Benutzer den Maher nicht hochkanten, sondern, falls erforderlich, nur so schragstellen, daß das Schneidwerkzeug

in die vom Benutzer abgewandte Richtung zeigt..

Bei laufendem Motor unter keinen Umständen mit der Hand oder den Fußspitzen unter den Rand oder in die Auswurföffnung des Mahergehauses kommt.

FUNKTIONSWEISE

VORBEREITUNG DES MOTORS (Abb.Jt)

Für die Vorbereitung des Motors vor dem Einsatz und Wartungsarbeiten ist die Betriebsanleitung des Motorenherstellers zu beachten.

ACHTUNG: Vor Gebrauch muss der Motor mit Öl versorgt werden (0.6 l).

START DES MOTORS (Abb.Jll)

Nachdem die Einstellungen vorgenommen wurden, kann der Motor wie folgt gestartet werden:

a) Für Motoren mit Choke-System:
bei Modellen mit Beschleuniger, im Falle von kaltem Motor, den Beschleunigerhebel (13) in die Position START stellen.
b) Startergriff (14) betätigten, Motor zum Anlaufen vorbereiten, Heibel beim Anlaufen und auf dem Betrieb des Gerätes gegen den Griff gedrück halten (dämüt die Motorbremse Funktionieren kann).
c) Für Motoren mit Primer-System:

Die Anreicherungspumpe (2) auf dem Vergaser 3/4 drücken;bei Modellen mit Beschleuniger, en Beschleunigerhebel (13) in die Position MAX. stellen.

Für weitere Erläuterungen wird auf die Betriebsanleitung des Motors verwiesen.d)Avviare il motore:

d) Motor starten:

START VON HAND: (- Motor-Stopphebel (14) halt).

• den Startergriff (11) anfassen und das Seil ohne Kraftanwendung anziehen, bis ein leichter Widerstand durch die Kompression fuhlbar wird. Den Griff zusückgleiten setzen und danach kraftig ziehen.

ELEKTRISCHER START: (- Motor-Stopphebel (14) halt).

• Stift (G) in den Buchse (H) hineindrücken. Drehren Sie den Zündschlüssel (16)

ACHTUNG: bei Inbetriebnahme des Motors beginnnt das Schneidwerkzeug zu drehen.

Den Startergriff (14) während des Betriebs gedrückt halten. Beim Loslassen des Griffs stellt sich der Motor ab.

MAHEN

Zum Mähen des Grases das Gerät von Hand anschiben oder den automatischen Vorschub einschalten.

Einschalten des automatischen Vorschubs (Abb. JIII): den Kupplungsriff (17 - 18) anheben und gedrückt halten.

ACHTUNG: nur bei laufendem Motor einschalten.

Ausschalten des automatischen Vorschubs: den Kupplungsgriff auslassen.

EINSTELLEN DES ANTRIEB KABELS (nur bei Radantrieb Versionen)

Wichtig: wenn sich beim Drücken des Kupplungshebels der automatische Vorschub nicht einschalten, muß die Einstellung des Kupplungskabels durch Einflügen der Feder (P) in eine der Bohrungen auf der Platte (R) oder in die Bohrung "S".

WARTUNG UND PFLEGE

Achtung! Vor der Ausführung jeglicher Wartungsarbeiten ist der Motor abzuschalten und die Zündkerze abzuklemen.

• Bei Viertakt-Motor ist der Oelstand zu pruefen, ev. auf normalen Stand bringen oder wenn verschmutzt neu mit frischem oel fuellen. Waitere Einzelheiten koennen aus der Bedienungsanleitung des Motors entnommen werden.
• Kontrollieren Sie regelmaessig den Sitz der Schrauben.
• Der Maehler ist stets sauber zu halten. Es ist zu vermeiden, dass sich das Maehgut unter dem Chassis sammelt.
  Nach dem maehen nicht mit dem auspuffrohr in Kontaktkommen, daß sehr erhitzt.

• Messerwerk regelmässig auf Schäden kontrollieren.

• Den Rasenmacher durch einen Fachmann prüfen让他们 gegen harte Widerstande gestoßen ist

- REINIGEN DES UTEREN KASTENS

Bei ausgeschalteten und stillstehendem Gerät.

• Anschlussrohr (22) an Wasserhahn am Kasten schliesen und Hahn aufstellen.

• Motor starten (Messer dreht sich) und diesen einzeln laufen halten.

• Nach dem die Reinigungserarbeiten abgeschlossen wurden: Motor abschalten Wasserhahn schliessen und Rohr aus Gehäuseanschlussnehmen.

SCHNEIDWERK

• Auswechseln des Messers (23): Schrauben (24) lösen.

• Kontrollieren Messerhalter (25), Kupplungsscheibe (26) der Hohlkeil (27) und die Scheiben (28) und wenn notig ersetzen.

KIT ELEKTRISCHE STARTER

Die Batterie sollte vor dem ersten Start 2-3 Stunden aufgeladen werden.

Wenn beim Start Zeichen von Schwäche auftreten, die Batterie 24 Stunden aufladen.

Bei jedem Start nicht länger als 5 Sekunden probieren.

WARTUNG DER BATTERIE

ACHTUNG

Für eine korrekte Wartung der Batterie (29) speziell bei längeren Stillstandzeiten sowie für die Aufladung, ist es nicht notwendig, diese aus dem Support zunehmen. Hier wie folgt vorgehen:

1) Kontakt (30) trennen.
2) Batterie in einem trockenen kühlen Raum lagern.
3) Batterie vor dem neuerlichen Einsatz bei Raumtemperatur 24-36 Stunden aufladen.
4) Vor Betrieb Kontakt (30) wieder anschliessen.

GARANTIE & GARANTIEPOLICE

Falls sich ein Teil aufgrund eines Herstellungsfehlers innerhalb der Garantiezheit als defekt hersausstehen sollen, wird Husqvarna Outdoor Products über seine autorisierten Wartungstechniker kosten Los Reparaturarbeiten ausführten oder

Teile auswechseln setzen. Dies gilt unter folgenden Voraussetzungen:

a) Der Fehler wird direkt dem autorisierten Husqvarna Outdoor Products service center gemeldet.
b) Ein Kaufnachweis kann vorgelegt werden.
c) Der Fehler lassert sich nicht auf einen Mißbrauch, eine Vernachlässigung oder eine falsche Einstellung durch den Benutzer zurückführren.
d) Der Fehler laßt sich nicht auf normale Abnutzung zusammen.
e) Die Maschine wurde nicht von einer von Husqvarna Outdoor Products nicht autorisierten Person gewartet oder repariert, auseinandergenommen oder davon herumgebastelt.
f) Die Maschine wurde nicht vermietet.
g) Die Maschine ist noch Eigentum des ursprünglichen Käufers.
h) Die Maschine wurde nichtkommenziell verwendet.
- These Garantie staat eine Ergänzung der gesetzlichen Rechten des Kunden dar und schrankt diese auf keine Weise ein.

• Bei der Montage achten Sie darauf daß der Hohlkeil (27) im Sitz des Wellen motors liegt und das Messer mit der Schneidkante im Drehsinn des Motors gesetzt wird. Der erforderliche Anzugrehmoment der Messerbefestigungschraube (24) muss 5,34 Kpm (52,4 Nm) betragen. Sollen Sie Frangen haben, so wenden Sie sich an eine Fachwerksatt.

ENTSORGUNG DER BATTERIE

Die Batterie ist mit dem Symbol des "durchge- strichenen Mullkontainers" und des chemischen Symbols Pb (= Batterie mit Blei) versehen, das bedeutet, dass diese nicht mit Hausratsmull entsorgt werden darf

Der Benutzer ist gesetzlich verpflichtet,
verbrauchte Batterien in die vorgesehenen
Sammelstellen für Sondermüller oder bei den
Vertriebshandlern zu entsorgen

Nachfolgend werden Fehler beschreiben, die nicht von der Garantie gedeckt sind. Es ist deshalb unbedingt erforderlich, daß Sie die in dieser Betriebsanleitung gegebenen Anweisungen durchlesen und verstehen, wie ihre Maschine bedient und gewartet wird.

Fehler, die nicht von der Garantie gedeckt sind:

• Auswechseln von abgenutzten oder beschädigten Messern.

• Fehler, die dadurch entstanden sind, daß ein anfänglicher Defekt nicht那么简单 gemeldet wurde.

• Fehler, die durch einen plötzlichen Stoß entstanden sind.

• Fehler, die dadurch entstanden sind, daß das Produkt nicht gemäß den Anweisungen und Empfehlungen der Betriebsanleitung verwendet wurde.

• Maschinen, die vermietet werden, werden von dieser Garantie nicht gedeckt.

• Folgende Teile werden als Verschleibe angegeben, ihre Benutzungsdauer hangt von regelmäßiger Wartung ab. Sie unterliegen deshalb normalerweise keinem gültigen Garantieanspruch: Messer, Netzkabel, Riemen.

Vorsicht!

Alle Garantieansprüche entfallen, wenn Fehler ganz oder teilweise, direkt oder indirectly durch den Einbau von Ersatzteilen oder zusätzlichen Teilen verursacht wurden, die nicht von Husqvarna Outdoor Products hergestellt oder zugelassen arunden. Dasselse trifft für modifizierte Maschinen zu.

EC KONFORMITÄTSERKLÄRUNG

Ich, der Unterzeichner Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC) beschreiben hiermit, dass der Rasenmaher:-

Kategorie .Rasenmacher mit Benzinmotor

Fabrikat. Husqvarna Outdoor Products

die Spezifikationen der Direktive 2000/14/EG erfüllt

Typ. A

Version. B

Schnittbreite. C

Garantierter Geräuschpegel. D

Gemessener Gerauschpegel. E

Schaldruckpegel F

Vibration des Griffes G

Schneidwerktyp Rotierendes Messer

Identifizierung der reihe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..

Konformitätsbestätigungsverfahren.. ANNEX VI

Benachrichtigte Behörde.. .Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Andere Direktiven. 98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

und Normen: EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

3/08/2006
