Type de produit	Mélangeur DJ dynamique
Marque	KORG
Modèle	KM202
Alimentation	Courant secteur
Réponse en fréquence	20 Hz - 20 kHz ± 1,0 dB (LINE)
Rapport signal/bruit	90 dB (IHF-A, typ.)
Impédance de charge	Supérieure à 10 kΩ
Entrées	2x LINE (RCA), 1x PHONO (RCA), 1x MIC (Jack TRS 6,35 mm)
Sorties	MASTER OUT (RCA), BOOTH OUT (RCA), Casque (Jack stéréo 6,35 mm)
Fonctions principales	Mixage 2 canaux, égaliseur 3 bandes (HI/MID/LOW), crossfader, contrôle monitoring (CUE/MASTER), effet KAOSS PAD tactile avec 100 programmes, BPM Tap, mémoire de programmes
Égaliseur	Types KM-Q, ISO, EQ BOOST, EQ ATTACK, EQ TRAP, EQ PROGRESSIVE
Pavé tactile KAOSS	Pavé X/Y pour contrôle en temps réel, fonction Hold
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas exposer à l'humidité, débrancher en cas d'orage ou inutilisation prolongée, utiliser une prise reliée à la terre, éviter les sources de chaleur
Réparabilité	Toute réparation doit être confiée à un S.A.V. qualifié
Accessoires fournis	Cordon d'alimentation, manuel d'utilisation
Notice	Disponible en PDF gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - KM202 KORG

Comment mettre sous tension le KORG KM202 ?

Raccordez le cordon d'alimentation, mettez sous tension les appareils externes, abaissez les faders et le bouton MASTER LEVEL, puis allumez le mélangeur avec l'interrupteur arrière.

Que faire si aucun son ne sort du mélangeur ?

Vérifiez que l'appareil est sous tension, que les appareils connectés le sont, que les faders de canal et le bouton MASTER LEVEL ne sont pas en position basse, que le bouton TRIM est bien réglé et que le sélecteur INPUT SELECT est correctement positionné.

Comment utiliser le KAOSS PAD sur le KM202 ?

Appuyez sur la touche KAOSS du canal souhaité pour l'activer. Ensuite, touchez le pavé tactile pour appliquer l'effet. Utilisez le bouton PROGRAM/BPM pour sélectionner un effet (00-99) et le bouton DRY/WET pour régler l'intensité.

Comment régler le BPM sur le KM202 ?

Appuyez plusieurs fois sur la touche TAP en suivant le rythme du morceau. La valeur BPM sera détectée. Vous pouvez aussi tourner le bouton PROGRAM/BPM pour ajuster manuellement.

Comment restaurer les réglages d'usine du KAOSS PAD ?

Réglez le bouton EQ SELECTOR sur 'KM-Q', puis mettez l'appareil sous tension tout en maintenant les touches TAP et PROGRAM MEMORY 1 enfoncées.

Comment ajuster la courbe du crossfader ?

Utilisez le bouton X-FADER CURVE sur le panneau avant. Tournez-le vers la droite pour un effet de déclenchement, vers la gauche pour une transition douce.

Comment utiliser la fonction CUE pour le monitoring au casque ?

Pour le KM202, placez le sélecteur CUE/MASTER sur CUE. Utilisez le fader CUE MIX pour équilibrer PGM1 et PGM2, et le bouton MONITOR LEVEL pour régler le volume du casque.

Quels types d'égaliseur propose le KM202 ?

Six types : KM-Q, ISO, EQ BOOST, EQ ATTACK, EQ TRAP et EQ PROGRESSIVE. Sélectionnez-les avec le bouton EQ SELECTOR.

Comment connecter un microphone au KM202 ?

Branchez le micro sur la prise MIC (Jack TRS 6,35 mm). Utilisez le bouton MIC LEVEL pour régler le volume et le bouton MIC BALANCE pour équilibrer le signal entre PGM1 et PGM2.

Comment nettoyer le KORG KM202 ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs. Évitez l'humidité et les éclaboussures.

MODE D'EMPLOI KM202 KORG

• Lisez attentivement ces instructions.
• Veuillez conserver ces instructions.
• Observez tous les avertissements. Suivez toutes les consignes à la lettre.
• N'utilise jamais cet appareil dans un endroit humide ni à proximité d'eau.
• L'appareil alimenté par courant électrique ne peut pas être exposé à des éclaboussures; évitez en outre de placer des récipients contenant des liquides, comme un vase (ou un verre de bière), sur l'appareil.
• Nettoyez uniquement l'appareil avec un chiffon doux et sec.
• Ne bloquez jamais les orifices de ventilation de l'appareil et installez-le toujours conformément aux instructions du fabricant.
• N'installez jamais l'appareil à proximité d'une source de chaleur, telle que des radiateurs, poêles ou tout autre dispositif (y compris des amplificateurs) générant de la chaleur.
• N'essayez jamais de contourner le dispositif de sécurité d'une prise de type polarisée ou d'une prise de terre. Une prise dite polarisée dispose de deux broches, dont l'une est plus large que l'autre. Une prise de terre comporte trois broches, dont une de mise à la terre. Cette broche plus large ou broche de mise à la terre assure votre sécurité. Si la fiche du cordon d'alimentation ne correspond pas au type de prise de courant de votre région, faites replacer la prise absolument par un électricien qualifié (pour les États-Unis et le Canada).
• Placez toujours le cordon d'alimentation de sorte qu'on ne risque pas de marcher dessus ni de le pincer. Cette précaution vise tout spécialement la fiche du cordon et sa sortie de l'appareil.
• Utilisez exclusivement les fixations/accessoires préconisés par le fabricant.
• S'il y a risque d'orage ou que vous ne comptez pas utiliser l'appareil pendant une période prolongée, débranchez-le du secteur.
• La mise sur OFF de l'interrupteur d'alimentation n'isole pas totalement ce produit de la ligne secteur ; aussi, retirez la fiche de la prise s'il doit rester inutilisé pendant une période prolongée.
• Installez ce produit près de la prise électrique murale et gardez un accès facile à la prise électrique et au cordon d'alimentation.
• ATTENTION: Cet appareil doit absolument être connecté à une prise électrique reliée à la terre.
• Confiez tout travail de réparation uniquement à un S. A. V. qualifié. Faites appel au S. A. V. si l'appareil a subi tout endommagement, comme par exemple si sa fiche secteur ou son cordon d'alimentation sont endommagés, si de l'eau ou des objets ont pénétré à l'intérieur de l'appareil, si celui-ci a été exposé à la pluie ou à la moisissure, s'il est tombé ou présente tout signe de dysfonctionnement.
• N'utilisez jamais d'allonge trop longue avec cet appareil et ne l'alimentez jamais via les prises secteur équipant d'autres dispositifs.
• N'installez jamais cet appareil dans un endroit confiné comme une caisse de transport ou tout autre récipient similaire.
• Des niveaux d'écoute trop importants lors de l'utilisation d'un casque ou d'écouteurs peuvent entraîner des pertes d'audition.
• Utilisez l'appareil uniquement avec le chariot, stand, trépied, fixation ou table spécifique par le fabricant ou fourni avec l'appareil. Si vous avez placé l'appareil sur un chariot, soyez très prudent quand vous déplacez le chariot, afin d'éviter une chute et des blessures.

L'éclair dans le triangle est un symbole destiné à attirer l'attention de l'utilisateur sur la présence de parties non isolées et de "tension dangereuse" à l'intérieur de l'appareil, qui posent des risques d'électrocution pour l'utilisateur.

Le point d'exclamation dans un triangle est un symbole destiné à attirer l'attention de l'utilisateur sur des sections de ce manuel contenant des informations importantes, liées à l'utilisation et à l'entretien de ce produit.

Si ce symbole “Poubelle barrée” est imprimé sur le produit ou dans le manuel de l'utilisateur, vous devez vous débarrasser du produit de la manière appropriée. Ne jetez pas ce produit avec vos ordures ménagères. En vous débarrassant correctement du produit, vous préviendrez les dommages environnementaux et les risques sanitaires. La méthode correcte d'élimination dépendra de votre lieu.

d'habitation, aussi veuillez contacter les autorités locales concernées pour les détails.

Sommaire

Éléments et leurs fonctions 17

1. Préparats 20

Raccordements 20

Mise sous tension 21

Mise hors tension 21

1. Utilisation du mélangeur 22

Fonctionnement de base 22

Contrôle du son 22

Egaliseur 23

1. Utilisation du KAOSS PAD 24

Application de l'effet KAOSS PAD au canal 24

Fonctionnement du pavé tactile 24

Sélection d'un programme d'effet 24

Utilisation des touches PROGRAM MEMORY 24

Réglage du BPM 25

Restauration des réglages d'usine 25

1. Appendice 26

Guide de dépannage 26

Réglage du crossfader 26

Spécifications 27

1. Introduction

Merci d'avoir fait l'acquisition du Korg KM-402/KM-202 DYNAMIC DJ MIXER. Afin de pouvoir tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement le présent manuel et d'utiliser le produit seulement de la manière indiquée.

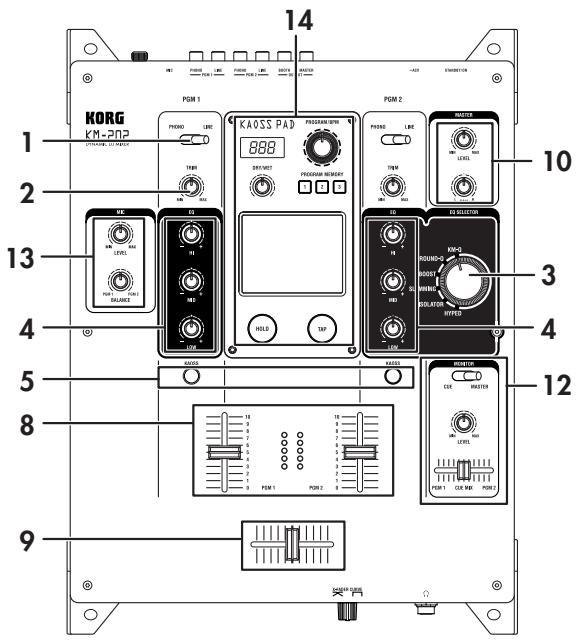

1. Commutateurs INPUT SELECT

Utilisez ces commutateurs pour sélectionner les prises d'entrée qui seront assignées au canal de mixeur correspondant.

2. Boutons TRIM

Utilisez ces boutons pour régler le niveau du signal audio requ par les prises d'entrée.

3. Bouton EQ selector

Utilisez ce bouton pour sélectionner le type d'égaliseur. Commuter le type d'égaliseur permet de modifier le caractère tonal quand vous regléz chacun des boutons EQ correspondant aux plages HI, MID et LOW.

4. Boutons EQ

Les boutons HI, MID et LOW permettent de contrôler le caractère tonal en réglant les plages de fréquences correspondantes.

5. Touches KAOSS

Utilisez ces touches pour assigner le canal de mixeur aux effets du KAOSS PAD intégré. L'effet est appliqué au canal de mixeur quand la touche est allumée. Si vous appuyez de nouveau sur la touche, elle s'éteindra et l'effet sera désactivé.

Utilisez ces touches pour envoyer le son pré-fader du canal de mixeur au bus CUE. En réglant le bouton MONITOR BALANCE vers CUE, vous pouvez contrôler le son du bus CUE via un casque.

7. (KM-402 upwards) touches CH SELECT

Utilisez ces touches pour assigner les canaux de mixeur au canal A (vert) ou au canal B (rouge) du crossfader. Chaque fois que vous appuyez sur une touche, elle changera alternatively de vert rouge éteint. Si un canal de mixeur n'est assigné à aucun des canaux A ou B (c'est-à-dire, si la DEL correspondante est éteinte), le son de ce canal de mixeur ne passera pas par le crossfader.

8. Faders de canal

Utilisez ces faders pour régler le niveau de chaque canal de mixeur et la balance du volume entre les canaux.

9. Crossfader

Utilisez le crossfader pour commuter entre deux sources de programme, ou pour effectuer une transition de l'une à l'autre pour un effet de style DJ.

(Pour le KM-402) La transition se fera entre les signaux audio assignés au canal A et au canal B, avec les touches CH SELECT.

(Pour le KM-202) La transition se fera entre PGM1 et PGM2.

10. Bouton MASTER LEVEL, bouton MASTER PAN

Utilisez ces boutons pour régler le niveau de sortie des prises MASTER OUT. Utilisez le bouton MASTER PAN pour régler la balance L/R (gauche/droite) du son.

11. (KM-402 seulement) bouton monitor balance, bouton monitor LEVEL

Bouton MONITOR BALANCE: Si vous tournez ce bouton vers CUE, votre casque reproduira le son provenant de chaque canal vers le bus CUE. Si vous le tournez vers MASTER, votre casque reproduira le son provenant des prises MASTER OUT.

Bouton MONITOR LEVEL: Utilisez ce bouton pour régler le volume de sortie de la prise de casque.

12. (KM-202 seulement) sélecteur cue/master, fader CUE MIX, bouton monitor LEVEL

Sélecteur CUE/MASTER: Si ce sélecteur est dans la position CUE, votre casque produira le son du bus CUE. S'il est dans la position MASTER, votre casque produira le même son que celui des prises MASTER OUT.

Fader CUE MIX: Utilisez ce fader pour régler la balance du volume du bus CUE entre PGM1 et PGM2.

Bouton MONITOR LEVEL: Utilisez ce bouton pour régler le volume de la prise de casque.

Bouton MIC LEVEL: Utilisez ce bouton pour régler le niveau d'entrée de la prise MIC.

Bouton MIC BALANCE: Utilisez ce bouton pour régler la balance du signal de la prise MIC entre PGM1 et PGM2.

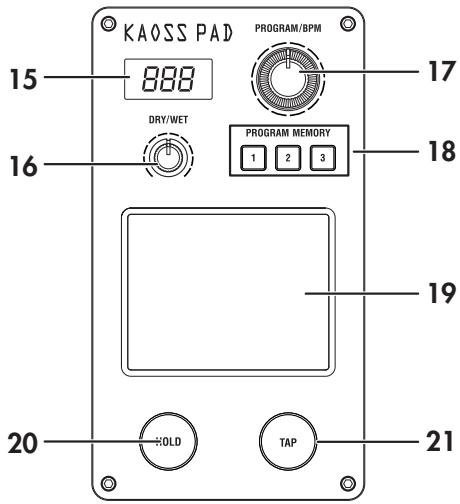

15. Afficheur

L'afficheur indique le numéro de programme d'effet du KAOSS PAD, et le BPM.

16. Bouton dry/wet

Utilisez ce bouton pour régler l'intensité de l'effet.

17. Bouton program/bpm

Utilisez ce bouton pour sélectionner un programme d'effet pour le KAOSS PAD, ou pour spécifier le BPM.

18. Touches program MEMORY

Vous pouvez stocker un numéro de programme d'effet sous chacune des trois touches Program Memory, puis appuyer sur une des touches pour rappeler instantanément le programme stocké.

19. TOUCH PAD

Ce pavé tactile X/Y KAOSS peut contrôler simultanément

deux paramètres différents; l'un en utilisant l'axe X et l'autre en utilisant l'axe Y pour un contrôle artistique en temps réel.

20. Touche PAD HOLD

La fonction Hold mémorise la position actuelle de votre doigt sur le pavé tactile. Quand vous retirez votre doigt de la surface du pavé tactile, l'effet reste dans l'état dans lequel il était quand vous aviez touché précédemment le pavé tactile. Utilisez cette touche pour activer et désactiver la fonction Hold.

21. Touche TAP

Vous pouvez specifier la valeur dBPM en appuyant sur cette touche à l'intervalle souhaité.

1. Bouton x-fader CURVE

Utilisez ce bouton pour spécifier la forme de courbe du crossfader. Tournez ce bouton vers la droite pour produire un effet de "déclenchement", tournez-le vers la gauche pour produire une transition douce. Veuillez vous reporter à l'annexe pour les directives sur la façon de changer les réglages de crossfader.

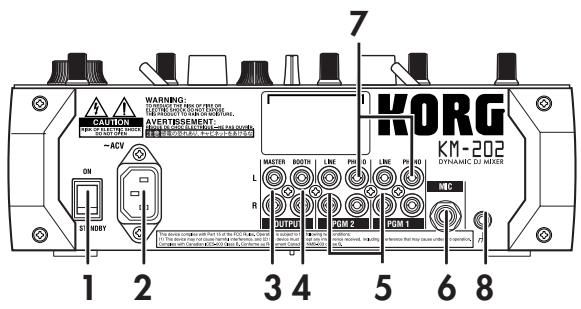

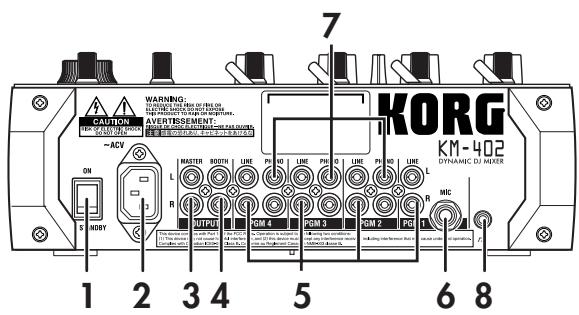

1. Commutateur de mise sous/hors tension

Utilisez ce commutateur pour mettre l'appareil sous/hors tension.

2. Prise d'alimentation

Branchez sur cette prise le cordon d'alimentation fourni.

3. Prises MASTER OUT

Ces prises fournissent le signal audio du bus maître. Ce sont des prises de sortie de type RCA.

4. Prises BOOTH OUT

Ces prises fournissent le même signal audio que les prises MASTER OUT. Néanmoins, leur volume n'est pas affecté par le bouton MASTER LEVEL. Ce sont des prises de sortie de type RCA.

5. Prises INPUT (LINE)

Vous pouvez raccorder à ces prises du matériel de niveau ligne. Ce sont des prises d'entrée de type RCA.

6. Prise MIC

Vous pouvez raccorder à cette prise un micro. C'est un jack TRS 6,35.

7. Prises INPUT (PHONO)

Vous pouvez raccorder à ces prises des platines tourne-disques. Ce sont des prises d'entrée de type RCA.

8. Borne GND

Il s'agit d'une borne de mise à la terre pour les platines tourne-disques. Si vous utilisez les prises PHONO, vous nevez raccorder le(s) fil(s) de terre de votre/vos platine(s) tourne-disques à cette borne GND.

2. Préparatifs

Avant de raccorder votre équipement, vous devez les appareils hors tension et débrancher les cordons d'alimentation du secteur.

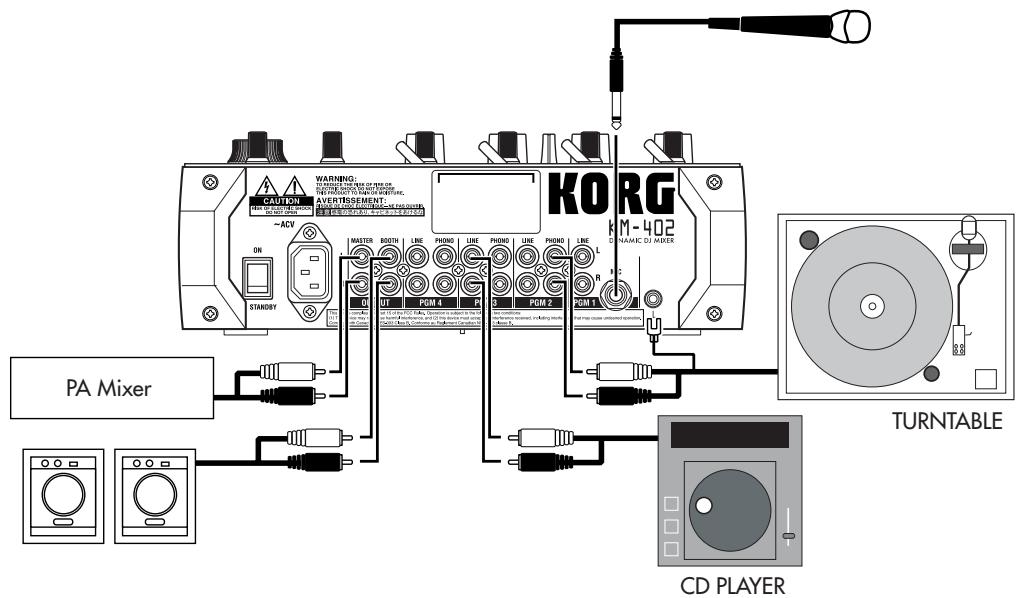

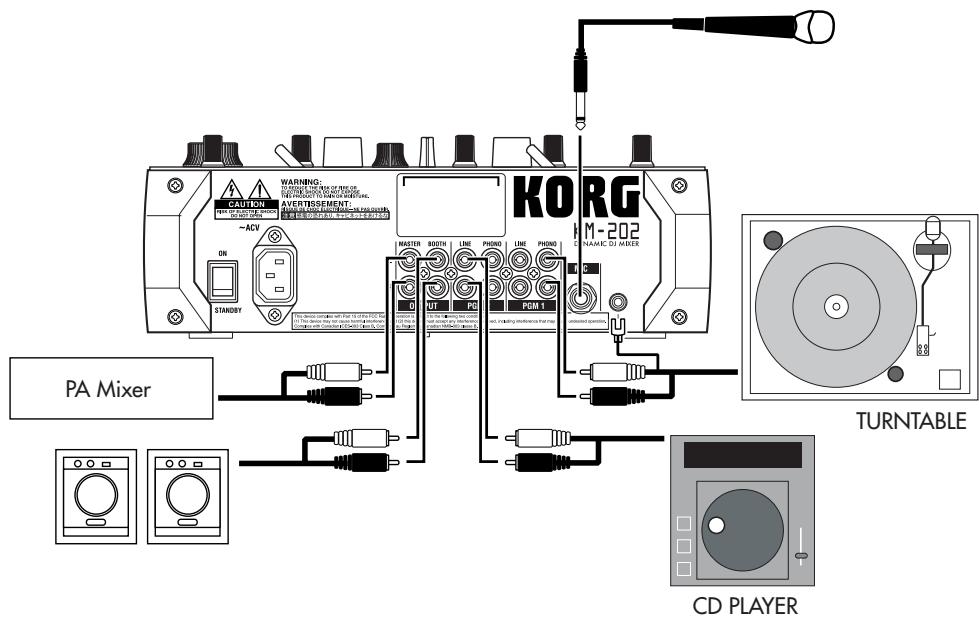

Raccordements

Utilisez les prises appropriées pour les appareils que vous raccordez.

KM-402

KM-202

Mise sous tension

Quand vous mette ce mélangeur sous tension, vous devez observer la procédure suivante.

1. Raccordez le cordon d'alimentation. Branchez le cordon d'alimentation fourni sur une prise secteur.
2. Mettez sous tension tous les appareils externes raccordés aux prises d'entrée du mélangeur.
3. Mettez en position passe tous les faders de canaux du mélangeur et le bouton MASTER VOLUME.
4. Mettez le mélangeur sous tension avec le commutateur de mise sous/hors tension situé sur le panneau arrière du mélangeur.

Mettez sous tension les appareils raccordées aux prises MASTER OUT, comme votre amplificateur de contrôle.

Mise hors tension

1. Mettez en position basse tous les faders de canaux du mélangeur et le bouton MASTER VOLUME.
2. Mettez hors tension votre amplificateur de contrôle ou tout autre appareil raccordé aux prises MASTER OUT.
3. Mettez le mélangeur hors tension avec le commutateur de mise sous/hors tension situé sur le panneau arrière du mélangeur.

Sélection des entrées

Utilisez le commutateur INPUT SELECT du panneau supérieur pour sélectionner les entrées souhaitées.

Réglage des niveaux d'entrée

Utilisez les boutons TRIM pour régler le niveau d'entrée de chaque canal de mixer.

Réglez le bouton TRIM de cette manière que l'indicateur de niveau s'allume en jaune avec le fader de canal en position maximale, et quand la source est à son niveau maximal.

Pour le km-202

Utilisez le bouton MIC LEVEL pour régler le niveau d'entrée du micro raccordé à la prise MIC. Utilisez le bouton MIC BALANCE pour régler le niveau de la balance pour les canaux de mixeur PGM1 et PGM2.

Mélange du son

Utilisez les faders de canaux pour régler le volume de chaque canal de mixeur.

Utilisation du crossfader

Le signal audio mélangé par le crossfader est transmis au bus maître ou au bus FX.

Utilisez le bouton X-FADER CURVE du panneau avant pour régler la courbe (réponse) du crossfader.

Pour le km-402

Utilisez la touche CH SELECT pour assigner le canal de mixage correspondant à l'un des deux canaux crossfader (A ou B).

Chaque fois que vous appuyez sur une touche CH SELECT, son statut alternera entre canal A (allumé en vert) → canal B (allumé en rouge) → pas de canal sélectionné (éteint).

Pour le km-202

Le crossfader commutera PGM1 et PGM2.

Réglage du niveau maître

Utilisez le bouton MASTER LEVEL pour régler le volume d'ensemble transmis par les prises MASTER OUT.

Contrôle du son

Branchez-vous casque sur la prise de casque afin de contrôler les entrées audio ou le son mélangé.

Cette fonction vous permet de contrôler le son en l'écoutant au casque, avant qu'il n'arrive aux faders de canaux, et séparément du son transmis par les prises MASTER OUT. Vous pouvez ainsi vérifier le son pendant que vous jouez. Le son du bus CUE peut être contrôlé via le casque. Cela peut dire qu'avec les faders en position basse, vous pouvez utiliser le casque pour vérifier l'entrée audio et les réglages d'égalisation puis, quand vous êtes satisfait, les pousser vers le haut afin que le son souhaité soit transmis depuis les sorties maître.

Pour le km-402

1. Appuyez sur la touche CUE du canal de mixeur que vous souhaitez contrôler.
2. Utilisez le bouton MONITOR BALANCE pour régler la balance du volume entre le son de la sortie maître et celui du bus CUE.

Utilisez le bouton MONITOR LEVEL pour régler le volume d'ensemble.

Pour le km-202

1. Utilisez le sélecteur CUE/MONITOR pour sélectionner CUE.
2. Utilisez le fader CUE MIX pour régler la balance du volume entre PGM1 et PGM2. Utilisez le bouton MONITOR LEVEL pour régler le son d'ensemble.

Utilisation de l'égaliseur pour régler le son

Vous peuvent utiliser l'égaliseur (EQ) pour couper ou renforcer les plages de fréquences basses, moyennes ou hautes comme un outil créatif de formation du son.

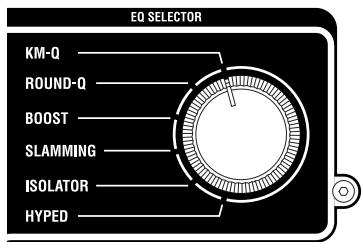

1. Utilisez le sélection QR SELECT pour sélectionner le type d'égaliseur souhaité.
2. Contrôlez l'égaliseur sélectionné.

Utilisez les boutons HI/MID/LO de chaque canal pour obtenir le caractère tonal souhaité.

KM-Q

Il s'agit d'un égaliseur amélioré à partir des conseils de nombreux artistes renommés, utilisateurs fidèles du mélangeur KAOSs de la première génération.

HI: -25dB~+15dB MID: -25dB~+15dB LO: -25dB~+15dB

Il s'agit d'un égaliseur polyvalent approprié à tous les styles de musique.

HI: -28dB~+12dB MID: -28dB~+12dB LO: -28dB~+12dB

Cet égaliseur est efficace quand il est utilisé comme booster. La plage de changement étendue dans les fréquences moyennes et hautes vous permet de créer des sons puissants.

HI: -20dB~+18dB MID: -12dB~+12dB LO: -20dB~+18dB

Pour modifier agressivement le son de la plage des fréquences moyennes, HI est réglé sur une plage de fréquences inférieure à la normale et MID sur une plage supérieure. LO utilise une courbe spéciale qui change en douceur dans le sens "+" et rapidement dans le sens "-", vous permettant ainsi d'appliquer une égalisation très expressive.

HI: -30dB~+6dB MID: -30dB~+6dB LO: -60dB~+6dB

Cet égaliseur utilise une courbe trapézoidale et agit également sur le son de chaque plage de fréquences. Il peut être utilisé comme filtre, coupant complètement le son, instantanément pour un passage spécifique.

HI: - dB - +9dB MID: - dB - +9dB LO: - dB - +9dB

Cet égaliseur utilise une courbe progressive. Il est utile pour modifier l'atmosphère d'un morceau entier, ainsi que son caractère tonal.

HI: - dB +9dB MID: - dB +9dB LO: - dB +9dB

Application de l'effet KAOSS PAD au canal

Appuyez sur la touche KAOSS du canal de mixeur pour l'allumer et l'effet KAOSS PAD sera appliqué au son de ce canal de mixeur.

Effet SOLO

Si vous appuyez sur une touche KAOSS et la maintenez enfoncée (pendant environ deux secondes). La touche KAOSS que vous avez enfoncée clignotera et l'effet sera appliqué seulement à ce canal (KM-402) ou PGM (KM-202).

Fonctionnement du pavé tactile

Contrôlez l'effet en frottant la surface du pavé tactile du bout du doigt ou en la tapotant.

Maintien de l'effet

Si vous appuyez sur la touche HOLD, l'indicateur HOLD s'allumera. Dans cet état, vous pourrez retarder votre doigt de la surface du pavé tactile et le son de l'effet sera maintenu.

Sélection d'un programme d'effet

Tournez le bouton PROGRAM/VALUE pour sélectionner un programme d'effet 00-99. Utilisez le bouton DRY/WET pour régler l'intensité de l'effet.

Activation/désactivation de FX release

1. Tout en maintenant la touche PROGRAM MEMORY 2 enfoncée, appuyez sur la touche TAP.
2. Utilisez le bouton PROGRAM/BPM pour sélectionner "r. On" (FX RELEASE activé) ou "r. Of" (FX RELEASE désactivé).
3. Appuyez de nouveau sur la touche TAP tout en maintenant la touche PROGRAM MEMORY 2 enfoncée. Vous reviendrez au statut de sélection de programme.

Alternativement, vous reviendrez au statut de sélection de programme si vous n'effectuez un autre réglage pendant trois secondes.

Qu'est-ce que FX RELEASE?

Au moment où vous retirez votre main du pavé tactile (c'est-à-dire, quand vous désactivez l'effet), un delay calé sur le BPM/empo actuel sera appliqué et diminuera progressivement.

Utilisation des touches program MEMORY

Chacune des touches PROGRAM MEMORY peut mémoriser un programme d'effet, le statut activé/désactivé de la touche HOLD et la position sur le pavé tactile quand HOLD est activé.

En appuyant sur une touche PROGRAM MEMORY, vous pouvez instantanément restaurer l'état memorisé.

Pour enregistrer les réglages actuels sous une touche program MEMORY

1. Avant de continuer, sélectionnez le programme que vous souhaitez mémoriser.

Si vous souhaitez enregistrer le statut Hold, appuyez sur la touche HOLD pour activer la fonction Hold.

La dernière position de votre doigt sur le pavé tactile sera enregistrée.

1. Tout en maintenant enfoncée la touche PROGRAM MEMORY sous laquelle vous souhaitez enregistrer l'état actuel, appuyez sur la touche HOLD. L'état actuel sera enregistré sous la touche PROGRAM MEMORY sur laquelle vous appuyez.

Réglage du BPM

1. Quand vous appuyez sur la touche TAP, la valeur de BPM actuellement spécifiée est affichée.
2. Si vous appuyez plusieurs fois sur la touche TAP en suivant le temps du morceau, la valeur correspondante du BPM sera détectée et la valeur de BPM appropriée sera spécifiée.
3. Quand la valeur de BPM est affichée, vous pouvez tourner le bouton PROGRAM/BPM pour modifier la valeur de BPM.
4. Si vous maintenez la touche TAP enfoncée, vous pourrez revenir du réglage de BPM à la sélection de programme.

Alternativement, vous reviendrez à la sélection de programme si vous n'effectuez aucun réglage pendant cinq secondes.

Restauration des réglages d'usine

Pour restaurer les réglages d'usine, réglez le bouton EQ SELECTOR sur la position "KM-Q", puis mettez l'appareil sous tension tout en maintenant la touche TAP et la touche PROGRAM MEMORY 1 enfoncées. Tous les réglages du KAOSS PAD seront réinitialisés à leur valeur d'usine.

L'appareil ne peut pas être mis sous tension

• Le cordon d'alimentation est-il branché sur une prise secteur ?
• Le commutateur de mise sous/hors tension du panneau arrêté est-il sur la position correcte ?

Pas de son

• Le KM-402/KM-202 est-il sous tension? Les appareils raccordés sont-ils sous tension?
• Les faders de canaux ou le bouton MASTER LEVEL sont-ils en position basse?
• Le volume du canal est-il basse ?
• Le bouton TRIM est-il réglé à un niveau approprié?
• Après le raccordement de la source audio aux prises d'entrée, l'avez-vous sélectionnée pour le canal de mixeur correspondant ?

Réglez le commutateur INPUT SELECT de manière appropriée pour chaque canal de mixeur.

Assurez-vous que le signal audio est bien reçu.

Utilisez le vumètre pour vérifier que le signal audio est bien reçu dans chaque canal de mixage.

Trop de bruit ou de distorsion

• Le son sera déformé si le bouton TRIM est réglé sur une position trop haute, et il y aura plus de bruit s'il est réglé sur une position trop BASSE.

Pour obtenir le réglage idéal, réglez le bouton TRIM sur la position la plus haute possible sans que l'voyant s'allume en rouge au niveau maximum. Si l'voyant s'allume en rouge, le signal sera coupé, déformant le son.

Utilisez-vous la fonction KAOSS PAD?

Certains des effets KAOSS PAD ajoutent intentionnellement de la distorsion ou du bruit. Vérifiez s'il reste de la distorsion ou du bruit quand vous n'utilisez pas d'effet.

• Si le son est déformé au niveau de l'égaliseur, effectuez le réglage suivant.

Réglez la valeur de gain de l'égaliseur.

Réglage du crossfader

Vous pouvez régler les points de transition gauche et droit du crossfader.

Le réglage Left (gauche) détermine à quel point de la course du crossfader Channel B (KM-402) ou PGM 2 (KM-202) cessa complètement de produire un son. De même, le réglage Right (droite) détermine à quel point de la course du crossfader CHA (KM-402) ou PGM A (KM-202) cessa complètement de produire un son.

Effectuez ce réglage si la transition du son ne s'effectue pas correctement à l'extrémité du fader, ou si vous souhaitez raccourcir la course du fader. N'oubliez pas que le bouton X-FADER CURVE sur le panneau avant n'aura pas d'influence sur la façon dont vous percevez ces réglages.

1. Mettez l'appareil hors tension
2. Réglez le bouton EQ SELECTOR sur la position "KM-Q", puis mettez l'appareil sous tension tout en maintenant la touche PROGRAM MEMORY 3 et la touche TAP enfoncées.

L'afficheur indiquera "AdJ", vous signalant ainsi que vous êtes en mode Crossfader Adjust (réglage de crossfader).

1. Déplacez le crossfader sur le point à partir duquel vous souhaitez qu'il soit activé.

Quand vous déplacez le fader vers la gauche, l'afficheur indique "L". Quand vous déplacez le fader vers la droite, l'afficheur indique "R". Chaque valeur "***" peut être réglée sur une plage de 00 à 50.

Remarque: Dans certains cas, l'afficheur peut indiquer "01" ou "02" quand le fader est complètement poussé vers un côté.

1. Quand vous atteignez le point que vous souhaitez assigner comme bord gauche ou droit, appuyez sur la touche TAP.

La décimale pour "L." ou "r." affichée s'allumera et le point sera assigné. Répétez cette opération pour le bord opposé du crossfader. (Vous ne pouvez pas assigner un point indiqué sous la forme "--".)

1. Quand vous avez spécifié les points gauche et droit, appuyez sur la touche MEMORY PROGRAM 3 tout en maintenant la touche HOLD enfonnée.

L'indication "SET" clignotera sur l'afficheur et les réglages seront enregistrés. Une fois les réglages enregistrés, "End" sera affiché.

1. Pour terminer le réglage, mettez l'appareil hors tension, puis mettez-le de nouveau sous tension de la manière normale.

Remarque: Si vous réinitialisez la fonction KAOSS PAD à ses réglages d'usine, le réglage du crossfader sera lui aussi réinitialisé.

Alimentation: Courant secteur

Réponse en fréquence: 20Hz 20kHz± 1,0 dB (Typ.)(LINE)

Signal/Bruit: 90 dB @IHF-A (Typ.)(LINE)

Impédance de charge: supérieure à 10k

Impédance de charge: supérieure à 10k

Prise : Jack 6,35 stéréo

Cordon d'alimentation

Manuel de l'utilisateur

• L'apparence et les spécifications techniques peuvent être sujettes à modifications sans avis préalable.

Ce produit a été fabriqué suivant des specifications sévères et des besoins en tension applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté ce produit via l'internet, par vente par correspondance ou/et vente par téléphone, vous devez vérifier que ce produit est bien utilisable dans le pays où vous résiduez.

ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été créé peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre récépissé qui est la preuve de votre achat, faute de quoi votre produit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.
