Type de produit	Processeur d'effets multi-effets compact pour guitare acoustique (KORG TONEWORKS PANDORA PX4A)
Marque	KORG
Modèle	PX4A
Dimensions (L x P x H)	76 mm x 112 mm x 27 mm
Poids	138 g (piles non comprises)
Alimentation	4 piles alcalines AAA ou adaptateur secteur DC4,5 V (vendu séparément)
Autonomie des piles	Environ 10 heures (rétroéclairage éteint) / 7 heures (rétroéclairage allumé)
Nombre d'effets	158 variations, jusqu'à 8 effets simultanés
Programmes	50 utilisateur + 50 préréglés (usine)
Modélisation micro/caisse	13 types (C-MIC, M-LARGE, G-LARGE, etc.) avec sélecteur dédié
Égaliseur	3 bandes (Bass, Middle, Treble) avec fréquence médiane réglable
Accordeur	Automatique, plage 27,5 Hz - 2,093 Hz, calibrage La = 438-445 Hz
Patterns rythmiques	100 motifs, tempo 40-208 bpm, lecture en chaîne jusqu'à 16 motifs
Phrase Trainer	Enregistrement jusqu'à 31,7 secondes, lecture en boucle, ralentissement sans changement de hauteur
Entrées	Prise jack 6,35 mm pour guitare, prise mini-jack stéréo AUX
Sortie	Prise jack 6,35 mm stéréo (ligne/casque)
Écran	LCD rétroéclairé avec indicateurs
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits liquides (benzène, diluant)
Sécurité	Respecter la polarité des piles ; éviter l'exposition au soleil, à l'humidité, à la poussière ; ne pas renverser de liquide
Accessoires inclus	4 piles alcalines AAA (pour vérification), repose-sangle, manuel d'utilisation
Accessoires en option	Adaptateur secteur DC4,5 V
Garantie	Valable avec preuve d'achat (conserver le reçu)
Certifications	Marque CE (conformité aux directives européennes)

FOIRE AUX QUESTIONS - PX4A KORG

Comment mettre sous tension le KORG PX4A ?

Insérez 4 piles alcalines AAA en respectant les polarités, ou branchez un adaptateur secteur DC4,5 V (vendu séparément). Placez l'interrupteur d'alimentation sur ON.

Comment accorder une guitare avec le PX4A ?

Appuyez sur la touche TUNE/BYPASS pour activer le contournement. Jouez une corde à vide : l'écran affiche le nom de la note. Ajustez la mécanique pour que le témoin au-dessus de la marque centrale s'allume. Vous pouvez régler le calibrage (La = 438 à 445 Hz) avec la molette.

Comment utiliser l'effet Notch contre le larsen ?

Appuyez sur la touche NOTCH pour activer le filtre. Tournez la molette pour choisir la fréquence de coupure qui minimise la rétroaction. Pour un réglage automatique, appuyez une seconde fois sur NOTCH (fonction Auto Notch).

Comment enregistrer une phrase avec le Phrase Trainer ?

Appuyez sur PHRASE TRAINER pour entrer en mode. Choisissez le mode d'enregistrement (AUX, GUITAR, AUX+GTR ou JAM) à l'aide des touches ▲/▼. Sélectionnez la durée (8, 16, 32 secondes ou nombre de mesures). Appuyez sur ENTER/REC pour démarrer l'enregistrement, puis à nouveau pour l'arrêter. La lecture en boucle commence automatiquement.

Comment régler le tempo d'un pattern rythmique ?

En mode Rhythm & Bass, utilisez les touches ▲/▼ pour sélectionner le paramètre Tempo. Tournez la molette pour régler de 40 à 208 bpm. Vous pouvez aussi taper deux fois sur la touche TAP au tempo souhaité.

Que faire si le son est coupé (Mute) ?

Le PX4A peut être en mode Mute si vous avez maintenu la touche TUNE/BYPASS plus d'une seconde. Appuyez à nouveau sur cette touche pour désactiver le Mute. Vérifiez aussi que le volume principal n'est pas à zéro et que la guitare est branchée.

Comment sauvegarder un programme que j'ai modifié ?

En mode Edit, naviguez jusqu'à l'écran WRITE (sauvegarde) avec les touches ▲/▼. Utilisez la molette pour choisir un emplacement utilisateur (U01-U50). Appuyez sur ENTER/REC pour confirmer. L'écran affiche COMPLT une fois la sauvegarde effectuée.

Quelle est l'autonomie des piles ?

Avec des piles alcalines AAA, l'autonomie est d'environ 10 heures si le rétroéclairage est éteint, et d'environ 7 heures s'il est allumé.

Puis-je brancher un casque sur le PX4A ?

Oui, branchez votre casque sur la prise OUTPUT (jack stéréo). Pour une qualité optimale, utilisez un casque à faible impédance (32 ohms ou moins) avec une sensibilité d'au moins 100 dB/mW.

Comment verrouiller les touches pour éviter des réglages accidentels ?

Maintenez la touche EXIT enfoncée et appuyez sur TUNE/BYPASS. L'écran affiche KEYLOCK. Seules les touches ▲/▼ restent actives pour changer de programme. Pour déverrouiller, mettez l'appareil hors tension ou répétez la manipulation.

MODE D'EMPLOI PX4A KORG

L'utilisation de cet instrument dans les endroits suivants peut en entrainer le mauvais fonctionnement.

• En plein soleil.
• Endroits très chauds ou très humides. Endroits sales ou fort poussiéreux.
• Endroits soumis à de fortes vibrations.

Alimentation

Branchez l'adaptateur secteur fourni à une prise secteur de tension appropriée. Evitez de brancher l'adaptateur à une prise de courant dont la tension ne correspond pas à celle pour laquelle l'appareil est conçu.

Interferences avec d'autres appareils ELECTRIQUES

Les postes de radio et de télévision situés à proximité peuvent par conséquent souffrir d'interferences à la réception. Veuillez donc faire fonctionner cet appareil à une distance raisonnable de postes de radio et de télévision.

Maniement

Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument avec soin.

Entretien

Lorsque l'instrument se salit, nettoyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides tels que du benzène ou du diluant, voire des produits inflammables.

Conservation manuel

Après le manuel, veuillez le conserver soigneusement pour toute référence ultérieure.

Évitez toute intrusion d'objets ou de liquide

Ne placez jamais de récipient contenant du liquide près de l'instrument. Si le liquide se renverse ou coule, il risque de provoquer des dommages, un court-circuit ou une électrocution.

Veillez à ne pas laisser tomber des objets métalliques dans le boîtier (trombones, par ex.). Si cela se produit, débranchez l'alimentation de la prise de courant et contactez votre revendeur korg le plus proche ou la surface où vous avez acheté l'instrument.

Marque ce pour les normes européennes harmonisées

La marque CE apposée sur tous les produits de notre firme fonctionnant sur secteur jusqu'au 31 décembre 1996 signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

La marque CE apposée après le 1 janvier 1997 signifie que ces appareils sont conformes à la Directive EMC (89/336/CEE), à la Directive concernant la marque CE (93/68/CEE) ainsi qu'à la Directive Basse Tension (73/23/CEE).

La marque CE apposée sur tous les produits de notre firme fonctionnant sur piles signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

Table des matières

Caractéristiques principales 46

Mise sous tension 48

Affichage de pile épuisée 48

Utilisation du support pour bandoulière 48

Retrait 49

Commandes et connecteurs 49 Ecran LCD 51

Raccordements 52

Premier essai 53 Édition rapide 53

Mode de jeu Play 54

1. Sélection d'un programme 54 2. Niveau principal 54
2. Contournement/Assourdissement (Bypass/Mute) 54 4. Accordeur 55
3. Définition de la fonction du disque de valeurs 56
4. Fonction de verrouillage des touches 57

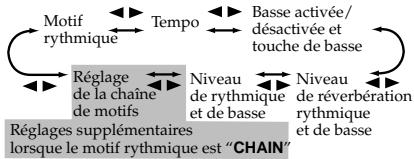

1. Motif rythmique 58 2. Tempo 58 3. Activation/Désactivation des basses et tonalité des basses 58 4. Niveau de réverbération rythmique et de basse 59 5. Niveau de rythmique et de basse.... 59 6. Réglages des chaînes de motifs 59

Mode de hauteur AUX (Pitch AUX) 60

Mode de pratique des phrases.... 61

1. Sélection du mode d'enregistrement 61 2. Enregistrement 62
2. Reproduction 63 4. Pause 63

Mode d'édition EDIT 65

1. Sélectionner l'effet à opérer 65 2. Édition de chacun des effets 65

1) DYNA (Dynamic effects) 66 2) TONE (Commande de tonalité) 66 3) BODY (Modélisation de micro ou de caisse de guitare) 66 4) MOD (Modulation & Filter Effect Modeling) 66 5) DLY (Modelage du retard) 67 6) REV (Modelage de la réverbération) 67 7) NR (réduction du bruit) 67

8) NOTCH (effet Notch) 67 9) RENAME (Réassignation de nom) 68 10) WRITE (Sauvegarde) 68

1. Réinitialisation aux programmes d'usine 69

Liste des paramètres des effets...71

DYNA (Dynamique et modélisation du micro) 71 TONE 71 BODY (Mic & Body Modeling) 72 MOD (Modulation et modélisation de l'effet de filtré) 73 DLY (Modélisation du retard) 75 REV (Reverb Modeling) 76

Liste des motifs rythmiques.78

Merci d'avoir fait l'acquisition d'un processeur d'effets multiples personnel PANDORA PX4A de KORG TONEWORKS. Pour lui assurer une longue vie sans incidents, veuillez lire attentivement le présent manuel et veiller à utiliser l'appareil correctement. Conserver le manuel dans un endroit sûr afin de pouvoir s'y reporter ultérieurement.

Caractéristiques principales

Le PX4A est un multi-effets compact hautement polyvalent, conçu pour les guitares acoustiques. Il facilite l'utilisation de la technique de modélisation "ITEMS", dont Korg est titulaire, pour créer des sons de modélisations détaillés et puissants.

158 variations d'effets pour huit effets au maximum peuvent être utilisées simultanément.

Le système IPE (Integrated Parameter Edit) permet facilement de régler les paramètres d'effets.

50 programmes utilisés et 50 programmes préselectionnés

Sélecteur de modélisation de micro et guitare

Une molette de sélection vous permet d'éditer rapidement et facilement 11 des 13 types de micros et caisses de guitares disponibles.

Boutons de contrôle

Les boutons de contrôle facilitent le réglage de l'égalisateur à trois bandes et du volume. Vous pouvez régler la tonalité et le volume même pendant que vous jouez.

Effet notch et fonction auto notch

Le PX4A est doté d'un filtrage Notch efficace contre la rétroaction acoustique. Vous pouvez rapidement régler la fréquence de coupure en utilisant le bouton NOTCH et la molette d'entrée de valeur. Une autre possibilité est d'utiliser la fonction Auto Notch pour régler automatiquement la fréquence de coupure.

Écran à cristaux liquides rétroéclairé

L'écran à cristaux liquides (LCD) est très lisible, même dans des endroits sombres.

Fonction d'accordeur automatique

Cette fonction facilite et accélère l'accordage. Elle permet également d'accorder l'instrument sans être entendu (avec le son coupé).

100 patterns de Rythme et Bass ou un métronome peuvent être utilisés. 16 patterns multiples peuvent aussi être ajoutés pour une lecture successive.

Fonction aux pitch

Permet de transposer la hauteur du son d'un lecteur CD ou d'une autre source audio connectée à la borne AUX.

Fonction phrase trainer

Le son d'un CD audio, d'une guitare ou d'une basse peut être enregistré (31,7 secondes maximum), puis reproduit en boucle. La vitesse de lecture peut aussi être ralentie sans changement de la hauteur du son. Le rythme sélection

né en mode Rhythm and Bass et l'effet peuvent également être enregistrées simultanément.

Touche TAP

Permet de régler facilement le temps de retard (Delay) ou le tempo de la fonction rhythmique et de basse pour qu'il corresponde au tempo du morceau.

Disque de valeurs

Permet de sélectionner rapidement des programmes ou d'éditer des effets.

Le IEMS système (de l'anglais Resonant Structure and Electronic circuit Modeling System) constitue une technique de modelage du son déposée par Korg qui produit avec précision le caractère complexe et la nature tant des instruments acoustiques qu'électriques ainsi que des circuits électroniques dans des environnements réels. Le IEMS émule une vaste gamme des caractéristiques de génération de sons y compris des corps d'instruments, des haut-parleurs et des enceintes, des champs acoustiques, des microphones, des tubes à vide, des transistors, etc.

Mise sous tension

Retirer le couvercle du logement des

piles dans le bas du coffret en le faisant glisser dans le sens de la flèche. Introduire 4 piles alcalines de format AAA comme indiqué sur l'illustration. Veiller à bien

respecter les indications de polarité des piles.

Affichage de pile épuisée

Lorsque la pile s'affaiblit, l'icône de la pile épuisée s'allume. Dans ce cas, remplacer la pile dès que possible. Les programmes et les autres données (à l'exception de celles en cours d'édition) seront conservées même lors du retrait de la pile.

Toujours retirer les piles épuisées du PX4A. Si vous les laissiez dans l'appareil, elles risquent d'être à l'origine de mauvais fonctionnements (dus à des fuites de produit, etc.). Nous conseillons également de retirer les piles lorsque vous ne comptez pas utiliser le PX4A pendant une période prolongée.

L'adaptateur secteur n'est pas livré avec l'appareil. Il doit être acheté séparément.

Utilisation du support pour bandoulière

1 Passer la bandoulière dans le support prévu.

2 Glisser la saillie (A) du support pour bandoulière dans la fente de fixation (B) située à l'arrête du PX4A.

3 Appuyer dans le sens de la flèche (a) jusqu'à ce que le taquet de verrouillage (C) se mette en place avec un déclic. 4 Agiter légèrement le PX4A pour voir s'il ne tombe pas.

Retrait

1. Appuyer sur le taquet de verrouillage du support pour bandoulière (C) dans le sens de la flèche (b) pour dégager le taquet. 2. Lorsque le taquet est dégagé, glisser le PX4A dans le sens opposé à celui de la fixation et le prisonner du support.

Commandes et connecteurs

1. Boutons de contrôle Ces boutons contrôlent la tonalité et le volume.
2. LCD (Écran d'affichage à cristaux liquides)
3. Touche TUNE/BYPAS
4. Touche EXIT

Cette touche permet de quitter n'importe quel mode pour revenir au mode de reproduction.

1. Touche ENTER/REC

Cette touche sert à activer/désactiver un effet ou à démarrer l'enregistrement en mode de pratique de phrases.

6. Commutateur de niveau d'entrée

Utilisez ce commutateur pour régler le niveau d'entrée en fonction du niveau de sortie de votre guitare ou basse.

7. Sélecteur de modélisation de micro et guitare

Utilisez ce sélecteur pour choisir le type de modélisation de micro ou de caisse de guitare souhaitée.

8. Touches ▲/▼

Ces touches servent à sélectionner des programmes, à éditer des effets et à régler le volume général.

9. Prise OUTPUT

Raccorder cette prise à l'ampli de la guitare ou au casque d'écoute, etc.

10. Prise INPUT

Raccorder cette prise à la guitare.

11. Prise AUX (stereo)

Raccorder cette prise à un lecteur de CD, etc.

12. DC4.5V

Pour raccorder l'adaptateur secteur vendu séparément (DC4.5V 6-).

13. Touches /

Ces touches seront à sélectionner le paramètre à éditer et à activer la fonction de pratique de phrases.

14. Interrupteur d'alimentation/interrupteur du rétroéclairage

Cet interrupteur sert à éteindre le rétroéclairage.

Quand vous faites fonctionner le PX4A sur piles, la durée de fonctionnement diminue si le rétroéclairage est allumé.

15. Disque de valeurs

Sert à régler le volume général, à opérer les effets et à sélectionner les programmes

16. Bouton TAP

Utilise ce bouton pour régler le temps du Delay ou le tempo en mode Rhythm and Bass.

17. Touche NOTCH

Cette touche active le filtrage Notch et affiche la page d'édition pour cet effet.

18. Touches de mode

Ces touches servent à accéder aux modes Rhythm & Bass, Phrase trainer ou AUX Pitch.

Écran LCD

a. Chaîne d'effets

Cette zone indique l'état activé/désactivé des effets DYNA, TONE, BODY, MOD, DLY et REV. b. Affichage du nom de programme/ des types d'effets

Cette zone indique le nom du programme ou le type d'effet utilisé. Lorsque le PX4A est contourné ou assourdi, cette zone fonctionne comme indicateur d'accordage. c. Icone de pile épuisée

Cette icône s'allume lorsque les piles s'affaiblissent.

d. Icones des modes

Ces icônes s'allument lorsque vous accédez aux modes AUX Pitch, Phrase Trainer ou Rhythm & Bass.

e. Icônes Edit/Original/Notch

L'icone EDIT s'allume quand vous passez en mode Edit et L'icone ORIG (Original) s'allume quand le paramètre que vous editedz est réglé sur la même valeur que celle écrite dans le programme. L'icone NOTCH s'allume quand le filtre Notch est activé.

f. Affichage du numéro de programme / de la valeur

Affiche le numéro de programme.

Lorsque you modifie le niveau principal (Level Master), sa valeur s'affiche ici pendant plusieurs secondes. Pendant l'édition, l'affichage indique les valeurs des paramètres.

g. Icônes Master/Value, barre graphique

Lorsque MASTER est allumé, le niveau principal du programme apparait de manière graphique. Lorsque VALUE est allumé, la valeur du paramètre apparaît en chiffres.

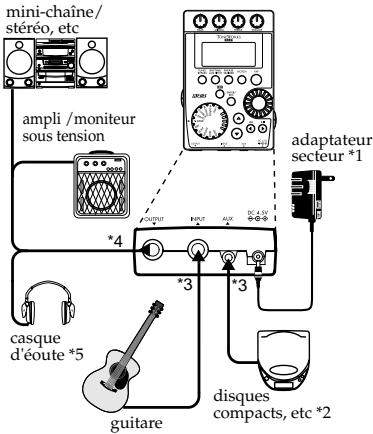

Raccordements

Mettre tous les équipements qui sont entre raccordés hors tension (sur OFF) et baisser leur volume.

1 Si vous faites fonctionner le PX4A sur piles, l'adaptateur secteur n'est pas nécessaire (DC4.5V ⋆ ⋆). 2 Si un lecteur CD ou une autre source audio est raccordée à la prise AUX, vous pourrez jouer en même temps avec votre guitare ou votre basse. Mais le volume devra être réglé à partir du dispositif raccordé. 3 Les câbles de connexion ne sont pas fournis d'origine. 4 La borne OUTPUT est une borne de sortie stéréo. Si vous utilisez un câble phono mono pour raccorder l'PX4A à un ampli pour guitare, seul le son L (gauche) sera émis. 5 Le niveau de sortie du PX4A et sa qualité sonore varieront en fonction du casque d'écoute utilisé. Nous conseillons d'utiliser un casque d'écoute de bonne qualité à faible impédance, de 32 ohms ou inférieure, avec une sensibilité estimée à 100 dB/mW ou supérieure. La plupart des casques d'écoute en vente pour les lecteurs de CD ou pour les magnétophones portables feront l'affaire.

Premier essai

1. Lorsque les raccordements sont terminés, mettre l'interrupteur d'alimentation sur la position "ON". (Nous appelons ce mode le mode de jeu "Play".) Utiliser les touches / pour sélectionner un programme.
2. Sélectionnez le niveau d'entrée en fonction du niveau de sortie de vos micros.

Hi: Pour un micro avec niveau de sortie élevé Lo: Pour un micro avec niveau de sortie faible

1. Mettre la commande de volume de la guitare sur la position habituelle. Utiliser le disque de valeurs pour régler le volume général.

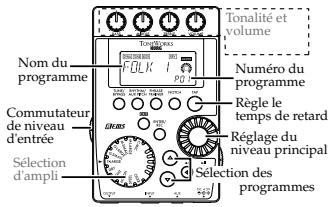

Édition rapide

Dans chaque mode (sauf quand Mute/Bypass ou Key Lock est activé), vous pouvez utiliser le sélecteur de modélisation de micro et guitare pour changer rapidement le type de modélisation de micro ou de caisse de guitare, ou utiliser les boutons de contrôle pour régler la tonalité ou le volume. Lorsque vous déplacez un bouton de commande, le nom du paramètre et la valeur apparaisent pendant plusieurs secondes sur

l'affichage des valeurs. Si le réglage correspond au réglage d'origine, l'icone ORIG s'allume. Il est également possible de régler le temps de retard du modelage du retard en appuyant deux fois sur la touche TAP à l'intervalle souhaité (sauf dans le mode rythmique et de basse). Pour vérifier le temps de retard assigné, appuyez sur la touche TAP et maintenez-la enfoncée pendant au moins deux secondes.

Les règles effectuées à l'aide de la fonction d'édition rapide Quick Edit seront remplacées par les règles d'origine du programme si vous changez de programme ou si vous coupez l'alimentation avant de les sauvegarder (voir p. 68).

Mode de jeu play

Le mode de jeu Play est celui que vous utiliserez normalement avec le PX4A.

1. Sélection d'un programme

Vouysoupiezoisirparmi50programmes utiliseatorU01... U50)et50programmepreenregistrres(P01... P50). Utilizezles touchesA/ pourselectionnunerprogramme. Vousoupiez mêmeselectionnercexci enmodeRhythm& basse, en mode AUX Pitch ou en mode PhraseTrainer (sauf pendant I'enregistrement).

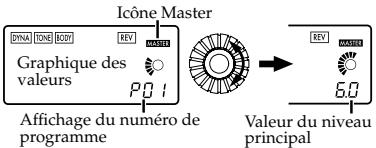

2. Niveau principal

Lorsque l'icone MASTER est allumée, la valeur graphique indique le volume principal. Lorsque vous tournez le disque des valeurs pour régler le volume principal, la valeur du volume principal apparait sur l'affichage du nombre de programme/des valeurs pendant plusieurs secondes. Le niveau principal est conservé même lorsque l'appareil est mis hors tension.

Veuillez effectuer des réglages de sorte que les touches permettent de régler le volume principal (voir p.56).

3. Contournement/assourdissement (bypass/mute)

Si vous appuyez sur la touche TUNE/BYPASS, le PX4A sera contourné et le son d'origine ne sera pas modifié (pas d'effet).

La chaine d'effets clignote et l'affichage indique "BYPASS" pendant environ une seconde.

Si vous appuyez sur la touche TUNE/BYPASS pendant plus d'une seconde, le signal de sortie sera coupé. La chaine d'effets se mettra à clignoter rapidement et l'affichage indiquera "MUTE" pendant environ une seconde.

La fonction Bypass/Mute (contournement/assourdissement) se désactive lorsque vous reapppuyez sur la touche TUNE/BYPASS.

Vous pouvez alors revenir en mode de jeu Play en appuyant sur la touche EXIT. Vous pouvez également accéder aux fonctions Bypass ou Mute à partir d'autres modes que le mode de jeu.

4. Accordeur

L'accordeur fonctionne lorsque vous contournez ou que vous assourdissez le son.

Jouez une seule corde sur la guitare. L'écran LCD indiquera le nom de la note et le calibrage. Si la hauteur est supérieure d'un demi-ton au nom de la note, le symbole dièse apparait à droite du nom.

La zone d'affichage agit comme un indicateur pour évaluer la déviation de hauteur de la note. Accorder la corde de la guitare de sorte que le témoin au-dessus de la marque centrale s'allume.

L'accordeur (fonction bypass/mute) se désactive lorsqu vous réappuyez sur la touche TUNE/BYPASS. Vous pouvez également revenir au mode de jeu en appuyant sur la touche EXIT.

Calibrage (fréquence de la hauteur du la standard)

Vous pouvez utiliser le disque de valeurs pour régler le calibrage sur une plage allant de La (A) = 438Hz à 445Hz

Le réglage de calibrage effectué prévaudra jusqu'à la mise hors tension de l'appareil. À la remise sous tension, le calibrage est réinitialisé à une valeur du La = 440 Hz.

5. Définition de la fonction du disque de valeurs

Vous pouvez définir la fonction du disque de valeurs en mode de reproduction.

En mode de reproduction Play, maintenir la touche EXIT enfoncée et appuyer soit sur la touche, sur la touche pour lui assigner les fonctions suivantes.

• Maintenir la touche EXIT enfoncée et appuyer sur la touche. L'écran affiche "MASTER" pendant environ 1 seconde. Le disque de valeurs permet de régler le volume principal alors que les touches / permettent de sélectionner les programmes. Vous pouvez utiliser le disque de valeurs pour régler plus rapidement le volume principal. Chaque fois que l'appareil est mis sous tension, ce réglage sera opérationnel.

• Maintenir la touche EXIT enfoncée et appuyer sur la touche.

L'écran affiche "PROGRAM" pendant environ 1 seconde.

Le disque de valeurs permet de sélectionner les programmes alors que les touches / permettent de régler le volume principal. Vous pouvez utiliser le disque de valeurs pour sélectionner plus rapidement les programmes.

Si vous souhaitez changer la fonction du disque de valeurs afin de pouvoir régler le volume général, appuyez de nouveau sur la touche tout en maintenant la touche EXIT enfoncée, ou bien mettez hors tension l'appareil.

6. Fonction de verrouillage des touches

L'activation de la fonction de verrouillage des touches permet de désactiver toutes les opérations, sauf la sélection des programmes. C'est un moyen pratique d'éviter toute manipulation accidentelle pendant une représentation en direct.

• Maintenir la touche EXIT enfoncée et appuyer sur la touche TUNE/BYPASS. L'écran affiche "KEYLOCK" pendant environ 1 seconde. Les touches ▲/▼ vous permettront de sélectionner les programmes et ni les autres touches ni la molette Value ne fonctionneront.

La fonction de verrouillage des touches s'annule lorsque l'appareil est mis hors tension. Vous pouvez également annuler cette fonction par le biais de "5. Réglage de la fonction du disque des valeurs". (p.56)

Pour passer en mode Rhythm and Bass, appuyez une fois sur la touche RHYTHM/AUX PITCH en mode Play (sauf si Mute, Bypass, ou Key-Lock est activé), AUX Pitch, ou Phrase Trainer.

Lorsque vous accédez à ce mode, l'écran de sélection des motifs rhythmiques apparait, le rythme sélectionné démarre et l'icone du mode Rhythm & Bass s'allume. L'indication graphique des valeurs changera en fonction du motif ou du tempo.

Ce mode contient les cinq paramètres suivants. Utiliser la touche / pour sélectionner les paramètres et le disque des valeurs ainsi que la touche ENTER/REC pour définir la valeur de chaque paramètre.

Si vous sélectionnez "CHAIN" en tant que motif rythmique, d'autres réglages de chaînes de motifs seront disponibles (Voir p.59 "Réglages des chaînes de motifs").

Si vous sélectionnez "JAM" comme mode d'enregistrement en mode de pratique des phrases, le rythme se fera entendre avec le motif et le tempo spécifiés ici.

Les réglages sélectionnés à ce stade sont conservés même lorsque l'appareil est mis hors tension.

1. Motif rythmique

Utilisez le disque des valeurs pour sélectionner le motif rythmique (p.78)

2. Tempo

Régler le tempo sur une plage allant de 40 à 208 bpm. Vous pouvez également régler le tempo en appuyant deux fois sur la touche TAP au rythme souhaité. Pour une armature de temps 6/8, vous pouvez régler le tempo sur une plage de + / - 40 à 208.

3. Activation/désactivation des basses et tonalité des basses

Cette fonction permet d'activer ou de désactiver les basses et de spécifier la tonalité qui jouera les basses.

Si vous appuyez sur la touche ENTER/REC lorsque cette page d'écran est affichée, la fonction sera activée.

jouera au même temps que le rythme. Lorsque la note BASSE est activée, vous pouvez utiliser le disque des valeurs pour régler la note sur une plage Do, Do#... La#, Si pour vous exercer sur la guitare sur une gamme qui correspond à cette touche.

Lorsque la fonction "METRONM" - "METRO7"

(métronome) est sélectionnée comme motif rythmique, il n'y a pas de notes basses et cet écran n'apparaît pas.

Lors de l'utilisation de la fonction de chaînes de motifs (Chain Patterns), le réglage de la touche Basse est igno

4. Niveau de réverbération rythmique et de basse

Utilisez le disque des valeurs pour régler la quantité de Reverb pour Rhythm and Bass.

Le même effet que pour la guitare est utilisé pour la réverbération. Ce paramètre n'a d'effet que si vous avez sélectionné un programme qui n'utilise pas le

modélisation de la réverbération ou si le niveau de l'effet de réverbération est mis sur "0"

5. Niveau de rythmique et de basse

Utilisez le disque des valeurs pour régler le niveau de rythmique et de basse. Les basses seront influencées que si le niveau de basse est activé.

6. Réglages des chaînes de motifs

Ces paramètres s'ajoutent uniquement si vous sélectionnez "CHAIN" comme besoin rhythmique. Appuyez sur la touche ENTER/REC pour accéder à l'écran de sélection des paramètres de chaînes (Chain Parameter Select). Utilisez les touches pour sélectionner le emplacement (1...16) auquel vous pouvez modifier le besoin et utiliser le disque de valeurs pour sélectionner le besoin (p.78) qui devra être utilisé à et emplacement. Utilisez les touches / pour préciser la touche basse du besoin sélectionné.

Emplacement du motif Touche

Vous pouvez connecter jusqu'à 16 motifs. Si vous souhaitez créer une chaine de 15 motifs ou moins, sélectionnez "PTN END" pour le dernier motif.

Appuyez sur la touche ENTER/REC pour quitter l'écran de sélection des chaînes de motifs.

Si vous changez l'emplacement du pattern en tournant la molette Value tout en MAINANT LA touche ou en forcé, le pattern selectionné sera copie vers l'emplacement de destination du pattern. Cette fonction est praticque pour appliquer de nouveau le même pattern.

Mode de hauteur aux (pitch aux)

Dans ce mode, vous pouvez transposer la clé (hauteur) du son d'un CD ou d'une autre source audio raccordée à la prise AUX. Pour passer en mode AUX Pitch, appuyez deux fois sur la touche

RHYTHM/AUX PITCH en mode Play (sauf si Mute, Bypass, ou Key-Lock est activé) ou Phrase Trainer. Quand vous êtes dans ce mode, l'icône AUX Pitch est allumée.

Utilisez le disque des valeurs pour spécifier l'importance de la transposition des touches (possibilité de transposition sur une plage de +/ - 1 octave). La valeur peut être adaptée vers le haut et vers le bas sur 3 demi-tons par pas de 10 centièmes et par pas de demi-tons (100 centièmes) pour le reste de la plage.

Appuyez sur la touche EXIT pour revenir au mode de jeu PLAY.

La sortie se fera en mono en mode AUX Pitch. Le réglage AUX Pitch sera conservé à la mise hors tension de l'appareil.

Mode de pratique des phrases

Vous pourrez enregistrer une source audio connectée à la borne AUX ou une phrase jouée sur la guitare pour la reproduire de manière répétée, sous forme de boucle. Il s'agit d'une fonction particulièrement utile pour s'exercer en jouant sur la phrase qui se répète. Vous pouvez aussi ralentir la vitesse de reproduction sans affecter la hauteur des notes, afin d'apprendre plus facilement les phrases difficiles. Si vous désélectionnez "JAM" comme mode d'enregistrement, le rythme indiqué en mode rythmique et de basse sera enregistré simultanément avec l'entrée de la guitare et il sera reproduit en boucle.

1. Sélection du mode d'enregistrement

En mode de reproduction (sauf lorsque les fonctions de contournement/d'assourdissement ou de verrouillage des touches sont activées), en mode de rythmes et de basses ou en mode d'effet auxiliaire, appuyer sur la touche PHRASE TRAINER pour accéder au mode de pratique des phrases.

Lorsque vous accédez à ce mode, l'écran de sélection du mode d'enregistrement apparait et

L'icone du mode de pratique des phrases clignote. Lorsque cet écran est affiché, le PX4A est prêt pour l'enregistrement.

Le mode d'enregistrement présente dans l'ordre les suivants chaque fois que vous appuyez sur la touche PHRASE TRAINER.

AUX Enregistre uniquement l'entrée AUX GUITAR Pour enregistrer seulement la guitare

AUX+GTR Pour enregistrer l'entrée AUX et la guitare

JAM Enregistre le son de la guitare avec le rythmé sélectionné en dernier dans le mode rythmique et de basse

Utilisez le disque de valeurs pour sélectionner les temps d'enregistrement (pour "JAM", le nombre de mesures).

8 Environ 7,9 secondes 16 Environ 15,8 secondes 32 Environ 31,7 secondes 1,2,3... Nombre de mesures

Si le mode d'enregistrement est "JAM", la qualité de l'enregistrement se réglera automatiquement, en fonction du tempo et du nombre de mesures spécifique.

Si vous sélectionnez un long temps d'enregistrement (16 ou 32), la qualité audio de l'enregistrement sera moins bonne. Si le tempo du rythme est extrêmement lent, il ne sera pas possible d'enregistrer un grand nombre de mesures. Veuillez dans ce cas respecifier le tempo en mode rythmique et de basse (la longueur maximale est d'environ 31,7 seconds)

Démarrer la lecture sur le lecteur de CD ou sur l'autre source audio et, lorsque vous atteignez le point auquel vous souhaitez commencer l'enregistrement, appuyer sur la touche ENTER/REC. L'enregistrement commence.

En mode d'enregistrement "JAM", l'enregistrement commencera après le compte préliminaire.

Si, après l'enregistrement, vous souhaitez modifier le mode d'enregistrement ou le temps d'enregistrement, appuyez sur la touche PHRASE TRAINER pendant la pause de la reproduction. Les données enregistrées sont perdues à la mise hors tension de l'appareil.

2. Enregistrement

Lorsque vous commencez l'enregistrement, le temps d'enregistrement apparait sous forme de valeur numérique et de manière graphique.

Pour arrêter l'enregistrement, appuyez sur la touche ENTER/REC ou sur la touche [▶].

L'enregistrement s'arrête et la reproduction en boucle démarrera automatiquement. Si vous n'arrêtez pas l'enregistrement, celui-ci continuera jusqu'à ce que le temps d'enregistrement sélectionné soit écoulé et la reproduction en boucle commencerà automatiquement. Si le mode d'enregistrement "JAM" est sélectionné,

l'enregistrement se terminera automatiquement après le nombre spécifique de mesures et il passera à la reproduction en boucle.

La phrase sera enregistrée et produite en mono.

3. Reproduction

La phrase enregistrée sera répétée en boucle.

Tournez le disque des valeurs vers la gauche pour ralentir la vitesse de reproduction sans modifier la hauteur.

Vous pouvez choisir parmi six niveaux différents de vitesse de reproduction: 100%, 90%, 80%, 75%, 66% et 50%. Pendant la reproduction, vous pouvez appuyer sur la touche [ ] pour revenir en arrêté.

En appuyant sur la touche PHRASE TRAINER, vous pouvez arrêter le son en cours de jeu au moment où vous avez appuyé sur la touche

(fonction Hold). Cette fonction s'avère pratique pour pouvoir écouter des notes individuelles au sein d'une phrase.

Pendant la lecture ou pendant la pause, vous pouvez utiliser les touches / pour sélectionner les programmes.

4. Pause

Lorsque vous appuyez sur la touche [▶III], la reproduction s'arrête provisoirement (elle se met en pause). Réappuyer sur la touche [▶III] pour reprendre la lecture.

Si vous appuyez sur la touche [▲] pendant que la reproduction est arrêtée (en pause), vous revenez au début de la phrase enregistrée.

Si vous souhaitez réenregistrer la phrase, appuyez sur la touche [▶II] pour interrompre la lecture.

Démarrer le lecteur de CD ou l'autre source et

appuyer sur la touche ENTER/REC au début de la phrase souhaitée. Si vous souhaitez changer le mode ou le temps d'enregistrement, appuyez sur la touche PHRASE TRAINER pendant la pause.

Effet notch et fonction auto notch

Quand vous appuyez sur la touche NOTCH, le filtre Notch est automatiquement activé et la page d'édition de l'effet Notch affichée.

Utilisez la touche ENTER/REC pour activer ou désactiver le filtre Notch, et utilisez la molette d'entrée de valeur pour spécifier la fréquence de coupure minimisant la rétroaction acoustique. Alternatively, si vous appuyez une nouvelle fois sur la touche NOTCH pendant l'affichage de la page d'édition de l'effect Notch, l'écran LCD indiquera "ATNOTCH" pendant une seconde, puis la fonction Auto Notch cherchera et sélectionnera automatiquement la fréquence de coupure.

Dans certaines situations, quand par exemple il n'y a pas de son ou en cas de rétroaction acoustique pendant la production d'un accord, la fonction Auto Notch peut ne pas trouver la fréquence de coupure appropriée. La fonction Auto Notch peut ne pas tracer la fréquence de coupure appropriée du premier coup. Dans ce cas, appuyez de nouveau sur la touche NOTCH. Essayez plusieurs fois si nécessaire. Si vous êtes dans un mode autre que le mode Edit (p. 65) et appuyez sur la touche NOTCH button pour afficher la page d'édition de l'effet Notch, vous ne pourrez pas utiliser les touches «▶» pour passer dans les pages d'édition des autres effets. Nous vous conseillons de laisser le filtre Notch désactivé, à moins que vous n'ayez des problèmes de rétroaction acoustique.

Mode d'édition EDIT

Ce mode permet d'activer/de désactiver chacun des effets, d'éditer le type d'effet, les valeurs des paramètres et le nom du programme.

Dans tout écran du mode Edit, vous pouvez utiliser les boutons de contrôle pour opérer la tonalité et le volume, ou utiliser la touche TAP pour régler le temps de delay. Appuyez sur la touche EXIT pour revenir en mode Play.

Appuyez sur la touche EXIT pour revenir en mode de jeu. Si un

programme n'est pas sauvégarde après son édition, le point décimal de son numéro s'allume. Avant la sauvégarde

Les réglages du programme d'origine recouvrent les réglages d'édition si vous changez de programme ou si vous mettez l'appareil hors tension sans sauvegarder (voir p.68)

1. Sélectionner l'effet à opérer

Chaque fois que vous appuyez sur la touche touches , vous passerez les différents effets en revue, dans l'ordre indiqué ci-dessous. Lorsqu'un effet est sélectionné, son icône clignote.

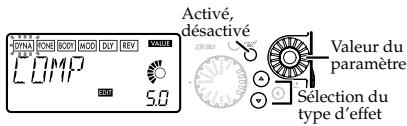

2. Édition de chacun des effets

Pour chaque effet, vous pouvez sélectionner le type d'effet et régler les valeurs de ses paramètres. Les effets qui sont déactivés ("OFF") seront automatiquement activés si vous appuyez sur la touche ENTER/REC ou si vous utilisez les touches ▲▼ pour sélectionner le type d'effet. Pour plus de détails sur les types d'effets et les paramètres, consultez la partie Paramètres des effets (p.71). L'assignation d'un autre nom au programme et la sauvegarde d'un programme s'effectuent également à ce moment.

Il s'agit d'effets dynamiques comme un compresseur.

2) TONE (Commande de tonalité)

Égaliseur à trois bandes.

Le bouton de contrôle VOLUME peut être utilisé pour régler le volume même quand TONE est régulé sur "OFF."

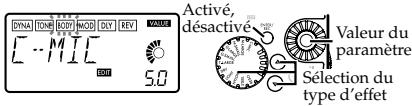

3) BODY (Modélisation de micro ou de caisse de guitare)

Il s'agit d'un effet de modélisation qui produit un micro à condensateur ou une caisse de guitare. Utilisez la molette d'entrée de valeur pour régler la profondeur de l'effet.

4) MOD (Modulation & Filter Effect Modeling)

Il s'agit d'effets de modulation et d'effets de type filtre comme le chorus, le simulator guitare 12 cordes, le flanger, et le pitch shifter.

Active, Valeur du paramètre dérivative, Selection du type d'effet

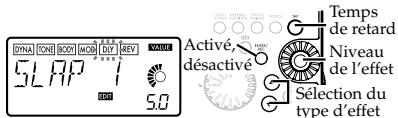

5) DLY (Modélisation du retard) Il s'agit d'effets de type spatiaux pour lesquels vous pouvez régler le temps de retard en fonction de l'intervalle auquel vous appuyez sur la touche TAP.

6) REV (Modelage de la réverbération) Il s'agit d'effets de type spatiaux qui ajoutent une impression d'espace au son.

7) NR (réduction du bruit) Utilisez le disque de valeurs pour régler l'intensité de la réduction du bruit appliquée.

Réglez l'intensité de la réduction du bruit

L'augmentation de cette valeur produit davantage de réduction du bruit. Normalement, il convient de la régler de manière à ne pas entendre les bruits perturbants lorsque les cordes sont légèrement assourdies.

Si vous augmentez cette valeur de manière excessive, le son risque d'être coupé prématurément, en fonction de l'équipement raccordé. Pour éviter ce problème, diminuer la valeur de réduction du bruit.

Réglez le niveau de réduction du bruit NR en fonction de votre guitare ou de votre micro.

8) NOTCH (effet NOTCH)

Cet effet est un filtrage Notch minimisant la rétroaction acoustique. Utilisez la molette d'entrée de valeur pour sélectionner la fréquence de coupure correspondant à la rétroaction acoustique la plus faible. La fréquence de coupure tend vers une valeur élevée quand vous

tournez la molette vers la droite.

En mode Play, vous pouvez appuyer sur la touche NOTCH pour afficher la page d'édition pour l'effet Notch. (Pour les détails, reportez-vous à la p. 64.)

Nous vous conseillons de laisser le filtre Notch désactivé, à moins que vous n'ayez des problèmes de rétroaction acoustique.

9) RENAME (Réassignation de nom)

Cette fonction permet de donner un nom à chaque programme.

Il est possible d'utiliser les caractères suivants :

espace, 0-9, A-Z, “, *, +, -, /.

10) WRITE (Sauvegarde)

Cette fonction permet d'écrire (de mémoriser) un programme édité ou un programme que vous avez créé.

Utiliser le disque de valeurs pour sélectionner la destination d'écriture (valable uniquement pour les programmes utilisateur). Lorsque vous effectuez cette opération, le nom du programme qui occupe à ce moment la destination d'écriture apparait brievement à l'écran.

Si vous décidez de ne pas mémoriser le nouveau programme, appuyer sur la touche (ou) pour sélectionner un autre écran. Lorsque vous appuyez sur la touche ENTER/REC, le programme edited est mémorisé. Lorsque l'opération de sauvegarde est terminée, l'écran indique "COMPLT" pendant environ une seconde.

Nombre de programme actuellement inscrit sous la destination de sauvegarde.

Sélectionnez un nombre de programme utilisateur comme destination de sauvegarde.

Avant de mémoriser un programme édité sous un autre nombre de programme, vérifier si vous ne souhaitez pas conserver les données qui se trouvent déjà sous ce nombre de programme. Les données qui sont remplacées sont en effet irrémédiablement perdues.

Il n'est pas possible de ménoriser un programme sous un emplacement de programme préselectionné.

1. Réinitialisation aux programmes d'usine Mettre l'appareil sous tension en maintenant enfoncées la touche RHYTHM/AUX PITCH et la touche ▲ L'écran affichera la question "RELOAD?"

Si vous appuyez sur la touche ENTER/REC, les programmes d'usine seront rechargés dans la zone réservée aux programmes utilisateur. L'affichage indique "RELOAD", "VERIFY", "COMPLT" pendant un court instant puis l'écran de mise sous tension apparait.

Ne jamais mettre l'appareil sous tension pendant une opération de rechargement de données.

Si vous décidez de ne pas recharger le programme, appuyez sur la touche EXIT pendant que

"RELOAD?" est affiché. L'écran de démarrage apparaitra (sans que le programme soit rechargé), et vous passerez en mode Play.

N'oubliez pas que si vous rechargez les programmes prérégistrés en usine, les programmes utilisateur et tout autre réglage mémorisé quand l'appareil est mis hors tension (volume général, etc.) seront écrasés.

Si le PX4A ne fonctionne pas comme vous l'espérez, commencez par vérifier les points suivants. Si, malgré cela, vous ne parvenez pas à résoudre le problème, veuillez prendre contact avec votre revendeur ou avec un centre technique Korg.

1. L'appareil ne se met pas sous tension.

• Les piles sont-elles en place ? Leur polarité est-elle correcte ? Alternativement, l'adaptateur secteur approprié est-il bien branché sur une prise de courant ?

• Voiture guitare, l'ampli ou le casque d'écoute sont-ils raccordés aux bornes adéquates?
• L'ampli est-il allumé et réglé correctement?
• Des câbles sont-ils abîmés?
• Le niveau principal du PX4A est-il mis sur "0" ou sur un faible niveau?
• Le bouton de commande du VOLUME est peut-être régé au minimum.
• Le PX4A est-il assourdi (le son est-il coupé)?

Ne pas oublier que, si tous les effets sont déactivés, l'affichage en chaîne disparaît et l'écran ne permet plus de différencier la fonction de dérivation de celle d'assourdissement.

• Le volume de la guitare est-il réduit au minimum?
• Le volume de l'appareil raccordé à la borne AUX est trop fort ou trop faible ou n'est pas audible.
• Ajuster le volume de sortie de l'appareil raccordé.

Effectuer les raccordements à la prise pour casque d'écoute de l'appareil qu'à sa sortie de ligne.

• Êtes-vous en mode de pratique des phrases ? Quitter le mode de pratique des phrases.
• Les effets ne sont pas appliqués.
• Le PX4A est-il contourné? (Dans ce cas, les témoins de la chaîne d'effets clignotent).
• Les effets utilisés dans le programme sont-ils activés?
• Le tuner ne fonctionne pas.
• Etes-vous en mode Play, avec la fonction de dérivation ou d'assourdissement activée?

Liste des paramètres des effets

DYNA (Dynamique et modélisation du micro)

TYPE (Touches ▲/▼)		VALUER (Disque de valeurs)
COMP	Compresseur rend ant le volume du picking plus consistant.	Réglage de la sensibilité (0...30)
LIMITER	Limueur éliminant les niveaux excessifs.	Montant de la limitation (0...30)
EXCITER	Exciter qui ajoute du brillant dans la plage des haute fréquences.	Profondeur de l'effet (0...30)

TONE

TYPE (Touches ▲/▼)		VALEUR (Disque de valeurs et boutons de commande)
BASS	Réglage des basses fréquences	BASS (0.0...10.0)
MIDDLE	Réglage des fréquences moyennes	MIDDLE (0.0...10.0)
TREBLE	Réglage des hautes fréquences	TREBLE (0.0...10.0)
LEVEL	Réglage du volume	LEVEL (0.0...10.0)
MID FC	Réglage de la fréquence de crête moyenne dans une plage de 170 Hz...3 kHz	Disque de valeurs (1...10)

BODY (mic & BODY modeling)

Les types signalés par un astérisque* peuvent aussi être sélectionnés à l'aide du sélecteur de modélisation de micro et guitare.

TYPE (Touches▲/▼ ou sélecteur de modélisation de micro et guitar)		VALEUR (Disque de valeurs)
C-MIC*	Microphone électrostatique.	Distance du microphone (0 [loin]...30 [pré])
M-LARGE*	Une grande caisse de guitare appropriée pour des situations variées.
M-SMALL*	Une petite caisse de guitare approprié pour les arpèges délicats, etc.
G-LARGE*	Une grande caisse de guitare avec un son dur, appropriée pour les accord en strumming.
G-SMALL*	Pette guitare avec une plage moyenne distincte, préféérée par les musiciens de country et de blues.
T-LARGE*	Grande guitare au son sophistiqué, idéale pour la pop. Le son d'un des nouveaux fabricants américains.
DRY*	Grande guitare avec un son sec distinct.
LIGHT*	Guitare au son léger, idéale pour un orchestra ou un ensemble.
NYLON*	Simule le son des cordes en nylon.
STEEL*	Guitare représentant dessons hauts métalliques distincts, idéale pour le rock.
RESO*	Guitare Resonator, idéale pour le jeu avec slide.
BANJO	Une caisse de banjo
SMALL	Une caisse de guitare à la tonalité douce.

MOD (Modulation et modelage de l'effet de filtré)

TYPE (Touches▲/▼)		VALEUR (Disque de valeurs)
CHORUS1	Un effet chorus approprié pour une guitare acoustique.	Effect depth (0.0...10.0)
CHORUS2	Un effet chorus avec vitesse de modulation régiable.	Règla vitesse de modulation (0.1...10.0 [Hz])
12STR	Un simulator de guitare 12 cordes.	Profondeur de l'effet (0.0...10.0)
FLANG1	Un flanger aux sonorités douces.	Règla la vitesse de modula-tion (0.1...10.0 [Hz])
FLANG2	Un flanger avec des caractéristiques prononcées de battement et une bonne réponse aux haute fréquences.
PHASER1	Un phaser approprié pour la guitare acoustique.
PHASER2	Un phaser traditionnel à quatre bandes.
TREM1	Tremolo doux.	Règla la vitesse de modula-tion (1.0...10.0 [Hz])
TREM2	Tremolo intégré dans un ampli de guitare.
TREM3	Tremolo fort et profond.
AT PAN1	Positionnément panoramicique automatique (LFO:onde carrée □).	Vitesse de modulation (0.1...10.0 [Hz])
AT PAN2	Positionnément panoramicique automatique (LFO:onde sinusoidale ▓).
ROTARY1	Simulation d'un haut-parleur rotatif.	Vitesse de modulation (1.0...10.0 [Hz])
PITCH1...3	Pitch shifter (PITCH1, 2, 3 différent dans le niveau du son de l'effet)	Importance du changement dehauteur (-24, -17, -12...-1, -d, d, +1...+12, +19, +24) (d=désaccorder)
DRONE1	Un effet de drone ou bourdon qui ajoute une note continue similaire à celle d'un tampura, un instrument de l'Inde (effet faible)	Spécifiez la note bourdon*(C, C#...A#, B)
DRONE2	Un effet de drone ou bourdon qui ajoute une note continue similaire à celle d'un tampura, un instrument de l'Inde (effet puissant)
FILTER	Filtre passé bas	Règle la fréquence (1.0...10.0 [Hz])
FILTUP1	Un auto-wah à polarité positifé concu pour la guitare acoustique (résonance douce)	Règle la sensibilité (0...10.0)
FILTUP2	Un auto-wah à polarité positifé concu pour la guitare acoustique (résonance forte)
FILTDWN1	Un auto-wah à polarité négative concu pour la guitare acoustique (résonance douce)
FILTDWN2	Un auto-wah à polarité négative concu pour la guitare acoustique (résonance forte)
TALK1...3	Effet qui simule une "guitare parlante" 1: YAH-YAH, 2: U-WAH, 3: YOI-YOI, 4: YEAH
RANDOM 1	Un filtre aléatoire qui déplace le filtre de manière aléatoire (bande étroite)	Règue la vitesse de modulation (0.10...10.0 [Hz])
RANDOM2	Un filtre aléatoire qui déplace le filtre de manière aléatoire (large bande)

Vous obtiendrez un résultat efficace en réglant la note bourdon sur la tonique de la chanson ou du solo que vous jouez.

DLY (modélisation du retard)

Pour chaque type, 1, 2, 3, 4 et 5 possèdent des intensités de feedback différentes.

Le temps de retard est défini par l'intervalle entre les deux pressions de la touche TAP. Le temps de retard spécifique peut être d'un maximum de 500 ms pour SLAP ou d'un maximum de 1.9 secondes pour MULTI; il peut être vérifié en maintenant la touche TAP enforcée.

TYPE (Touches▲/▼)		VALEUR(Disque de valeurs)
SLAP1...5	Retard de type slap dont le temps correspond à 1/4 de l'intervalle entre les deux pressions de la touche TAP.	Niveau de l'effet (0...10.0)
DELAY1...5	Retard stéréo.
PPDLY1...5	Retard ping-pong à deux taps qui positionne le son PANORAMIQUÈMENT à gauche et à droite.
ECHO1...5	Simulation d'écho d'enregistrement avec une tonalité chaleuruse.
MULTI1...5	Simulation d'écho d'enregistrement à deux têtes avec un trait stéréo spécial (criée une réverbération spacieuse).

TYPE (Touches ▲/▼)		VALEUR (Disque de valeurs)
DRYAIR	Réverbération qui produit une sensation d'air sec.	Niveau de l'effet (0...10.0)
WETAIR	Réverbération qui produit une sensation d'air mouillé.
ROOM1	Réverbération de piece avec un son brillant.
ROOM2	Réverbération de piece avec un son doux.
PLATE1	Réverbération de plaque avec un son serré.
PLATE2	Réverbération de plaque avec un son brillant.
HALL1	Réverbération d'une salle de taillie moyenne.
HALL2	Réverbération d'une grande salle.
SPRING1	Réverbération à ressort d'un ampli pour guitare.
SPRING2	Réverbération à ressort dense.
BRIGHT	Réverbération brillante.

Liste des programmes préselectionnés

No.	Name	No.	Name	No.	Name	No.	Name	No.	Name
01	FOLK 1	11	ROCK	21	CHORUS	31	STARS	41	T-LARGE
02	FOLK 2	12	BOSSA	22	OLD PHA	32	D DRONE	42	G-LARGE
03	FOLK 3	13	EC 000	23	JET FLN	33	AC TALK	43	M-SMALL
04	JAZZ 1	14	ZOSO	24	TREM	34	12BANJO	44	LIGHT
05	JAZZ 2	15	BEETLE	25	N RESO	35	FILTER	45	DRY
06	JAZZ 3	16	GENESYS	26	SM12STR	36	BARITON	46	STEEL
07	BLUES 1	17	BEN RSO	27	AC WAH	37	5TH	47	NYLON
08	BLUES 2	18	BEN BON	28	ROT SP	38	C-MIC	48	RESO
09	BLUES 3	19	RB'S NT	29	AC PHAS	39	M-LARGE	49	BANJO
10	HILBILY	20	JM	30	MTDELAY	40	G-SMALL	50	SMALL

Liste des motifs rythmiques

No.	Name	C	P	No.	Name	C	P	No.	Name	C	P	No.	Name	C	P	No.	Name	C	P
1	METRONM	1	1	21	8FILL4	1	1	41	16FILL5	1	1	61	METAL2	1	1	81	REGGAE2*	1	1
2	METRO2	1	1	22	8FILL5	1	1	42	16BRK	1	1	62	MTLFILL	1	1	82	REGGAE3*	2	2
3	METRO3	1	1	23	8BRK 1	1	1	43	16SHFL1	1	2	63	R'NB	1	2	83	DANCE1	2	2
4	METRO4	1	1	24	8BRK 2	1	1	44	16SHFL2	1	1	64	BLUES*	1	12	84	DANCE2	2	2
5	METRO5	1	1	25	8SHFL1	1	2	45	16SHFL3	1	1	65	BLUEFIL	1	1	85	DANCE3	1	1
6	METRO6	1	1	26	8SHFL2	1	1	46	SHUFILL	1	1	66	COUNTRY	1	1	86	DANCE4*	1	1
7	METRO7	1	1	27	8SHFL3	2	2	47	3/4	2	2	67	BALLAD	1	1	87	DISCO1	1	1
8	8BEAT1	1	4	28	16BEAT1	2	2	48	3/4SHFL	2	2	68	JAZZ1	2	2	88	DISCO2	1	1
9	8BEAT2	1	1	29	16BEAT2	2	2	49	6/8 1+	2	4	69	JAZZ2*	2	2	89	EURO	1	1
10	8BEAT3	2	2	30	16BEAT3	1	1	50	6/8 2+	2	4	70	FASTJAZ*	1	1	90	NEW RNB*	2	2
11	8BEAT4	1	2	31	16BEAT4	2	2	51	5/4*	1	1	71	II-V*	2	8	91	BOSSA	2	2
12	8BEAT5*	2	2	32	16BEAT5	1	1	52	6/4	1	1	72	FUNK1	2	2	92	SAMBA1	1	1
13	8BEAT6	1	1	33	16BEAT6	1	1	53	7/4 1	1	1	73	FUNK2	2	2	93	SAMBA2	1	1
14	8BEAT7	1	1	34	16BEAT7	1	1	54	7/4 2	1	1	74	FUNK3	1	1	94	TANGO	1	1
15	8BEAT8	1	1	35	16BEAT8	1	1	55	POP1*	2	4	75	LINEAR	1	1	95	AFRO*	1	1
16	8BEAT9	2	2	36	16BEAT9*	1	2	56	POP2*	1	4	76	MOTOWN1*	1	2	96	LATIN1*	1	1
17	8BEAT10	1	1	37	16FILL1	1	1	57	ROCK1	1	1	77	MOTOWN2	1	1	97	LATIN2*	1	1
18	8FILL1*	1	1	38	16FILL2	1	1	58	ROCK2	1	2	78	SURF1	1	1	98	SONGO	1	1
19	8FILL2	1	1	39	16FILL3	1	1	59	7UROCK	1	2	79	SURF2*	1	4	99	POLY	1	1
20	8FILL3	1	1	40	16FILL4	1	1	60	METAL1	1	1	80	REGGAE1	2	2	100	ONDO	2	2

C : Nombre de mesures en cas d'utilisation dans une chaîne de motifs. P : Nombre de mesures.

• La ligne de basse pour ces variations rythmiques suit les progressions d'accords décrites ci-dessous. (Les progressions d'accords utilisées dans une suite de patterns sont indiquées à l'intérieur de crochets [ ].)

12 8BEAT5 I-IV 18 8FILL1 I-V 36 16BEAT9 [I(m) - V(m)] - bVI - bVII 49 6/81 [I-VIm] -IV-V [Im-Ⅲ] - IV-V 51 5/4 Im-Vm 55POP1 [I-V-VIm-V] -IV-IIIIm-IIIm-V 56 POP2 [I]-VIm-IV-V 64 BLUES [I]-IV-I-V-IV-I-V 69 JAZZ2 I () - IV - VII() - III 70 FASTJAZ Im-IV

71 II-V [Im-IV] VIIIm-III-VIm-II-V 76 MOTOWN1 [I]-IV 79 SURF2 [I] - VIm - IV - V 81 REGGAE2 I-VIm 82 REGGAE3 I-VII 86 DANCE4 I-VII 90 NEWRNB Im-bVII-bVI-V 95 AFRO I-VII 96 LATIN1 I-IV 97 LATIN2 I-VII

• Effets : 82 types (Effets simultanés : jusqu'à huit effets)
• Nombre de programmes : User : 50 Preset : 50
• Entrée: entrée pour guitare (prise phone) AUX (mini prise stéreo)
• sortie à deux fonctions ligne/casque d'écoute (prise phone stéreo)
• Section accordeur: Plage de détction: 27,5 Hz à 2.093 Hz (La0... Do7) Calibrage: A = 438 à 445 Hz Section de rythmes: 40 à 208 bpm
• Alimentation: 4 piles alcalines de format AAA Permet dix heures d'utilisation continue (le rétroéclairage est désactivé) Permet sept heures d'utilisation continue (le rétroéclairage est désactivé) Adaptateur secteur (DC4.5V: ♦♂) vendu séparément
• Dimensions (LxPxH): 76 mm x 112 mm x 27 mm
• Poids : 138g(piles non comprises)
• Éléments inclus: Manuel d'utilisation, quatre piles alcalines AAA pour vérification du fonctionnement, Attache Sangle
• Éléments en option: Adaptateur secteur

La finition et les spécifications techniques peuvent être modifiées sans vis préalable, dans un but d'amélioration du produit.

Ce produit a été fabriqué suivant des specifications sévères et des besoins en tension applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté ce produit via l'internet, par vente par correspondance ou/et vente par téléphone, vous devez vérifier que ce produit est bien utilisable dans le pays où vous résidence.

ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été conçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre reçu qui est la preuve de votre achat, faute de quoi votre produit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.
