BEDIENUNGSANLEITUNG PX4A KORG

BEDIENUNGSCANLEITUNG

TONEWORKS KORG

取級説明書

EFG1

Precautions

Location

Phrase Trainer mode 21

Vermeiden Sie das Aufstellen des Geräts an Orten, an denen

• es direkter Sonneneinstrahlung ausgesetzt ist;
• hohe Feuchtigkeit oder Extremtemperatureen auftreten können;
• Staub oder Schmutz in große Mengen vorhänden sind;
• das Gerät Erschüttungen ausgesetzt sein kann.
• in der Nähe eines Magnetfeldes.

Stromversorgung

SchlieBen Sie das beiliegende Netzeit nur an eine geeignete Steckdose an. Verbinden Sie es niemals mit einer Steckdose einer anderen Spannung.

Störeinflüsse auf andere Elektrogeräte

Dieser kann bei in der Höhe aufgestellten Rund-funkempfängern oder Fernsehgeräten Empfangsstörungen hervorrufen. Betriebenen Sie solche Geräte nur in einem geeigneten Abstand von dieser Erzeugnis.

Bedienung

Vermeiden Sie bei der Bedienung von Schaltern und Reglern unangemessenen Kraftaufwand.

Reinigung

Bei auftretender Verschmutzung konnen Sie das Gehäuse mit einem trockenen, sauberen Tuch abwischen. Verwendten Sie keinerlei Flüssigreiniger wie beispielse weise Reinigungsbenzin, Verdünnnungs- oder Spülmittel. Verwendten Sie niemals brennbare Reiniger.

Bedienungsanleitung

Bewahren Sie diese Bedienungsanleitung gut auf, falls Sie sie später noch einmal bestehtig.

Flüssigkeiten und Fremdkörper

Stellen Sie niemals Behältmisse mit Flüssigkeiten in der Höhe des Gerats auf. Wenn Flüssigkeit in das Gerat gelangt, können Beschädigung des Gerats, Feuer oder ein elektrischer Schlag die Folge sein.

Beachten Sie, daß keinerlei Fremdkörper in das Gerät gelangen. Sollte ein Fremdkörper in das Gerät gelangt sein, so trennen Sie es sofort vom Netz. Wenden Sie sich dann an ihren KORG-Fachhandler

Das CE-Zeichen für die Europäische Gemeinschaft

Vor dem 31.12.1996 vergebene CE-Zeichen auf unseren netzgespeisten Geraten jeisen an, daß diese Geräte gemäß der EMC-Richtlinie (89/336/EWG) und der CE-Richtlinie (93/68/EWG) der EU arbeiten.

Nach dem 01.01.1997 vergebene CE-Zeichen auf unseren netzgespeisten Geräten zeigen an, daß diese Geräte gemäß der EMC-Richtlinie (89/336/EWG), der CE-Richtlinie (93/68/EWG) und der Niederspanningsstromrichtlinie (73/23/EWG) der EU arbeiten.

Die CE-Zeichen auf unseren batteriegespeisten Gerieten zeigen an, daß diese Geräte gemäß der EMC-Richtlinie (89/336/EWG) und der CE-Richtlinie (93/68/EWG) der EU arbeiten.

Inhalt

Einleitung 86

Hauptfunktionen 86

Einschalten 88

Batterianzeige 88

Befestigen der Gurthalterung .. 88

Bedienelemente und Anschlüsse89

LCD-Display 91

Herstellen der Anschlusses. 92

Ausprobieren 93

Quick Edit Schnelle Bearbeitung ....93

Play-Modus 94

1. Programmausbahl 94
2. Master-Pegel 94

3. Bypass/Mute 94
   4.Tuner 95

4. Festlegen der Funktion des Endos-reglers 96

5. Key Lock-Funktion 97

Rhythmus- und Bass-Modus .... 97

1. Rhythmus-Pattern 98
2. Tempo 98
3. Bass On/Off & Bass-Tonart 98
4. Hallanteil Rhythm & Bass 99
5. Rhythm & Bass Level 99
   6.CHAIN-Pattern 99

AUX Pitch-Modus 100

Phrase Trainer-Modus 101

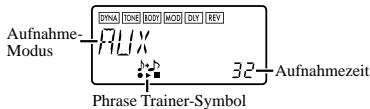

1. Auswahldes Aufzeinungsmodus... 101
2. Aufzeichnung 102
   3.Wiedergabe. 103
3. Pausenfunktion 103

Notch-Effekt und Auto-Notch-Funktion 104

Edit-Modus 105

1. Auswahlen des zu bearbeitenden Effektss 105
   2.Effektbearbeitung 105

1) DYNA (Dynamik-Effekte) 106
2) TONE (Klangregler) 106
3)BODY (Mikrofon- und Körper-Modeling) 106
4) MOD (Modulation- und Filtereffekt-Modeling) 106
5) DLY (Delay Modeling) 107
6) REV (Reverb Modeling) 107
7) NR (Noise Reduction/Rausch-unterrückung) 107
8) NOTCH (Notch-Effekt) 108
9) RENAME (Umbenennung) 108

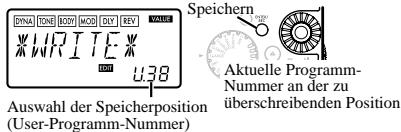

10)WRITE(Speichern) 108

1. Wiederherstellen der Werksprogramme 109

Fehlersuche 110

Effektparameterliste 111

DYNA (Dynamic effektes) 111
TONE 111
BODY (Mic & Body Modeling) 112
MOD (Modulation&Filter Effect Modeling) 113
DLY (Delay Modeling) 115
REV (Reverb Modeling) 116

Parameterliste der Preset-Programme 117

Auflistung der Rhythmus-Patterns 118
Technische Daten 120

Einleitung

Für den Kauf des KORG TONEWORKS

Processor möchten wir uns bedanken. Um einen langjährigen problemlosen Betrieb des Gerätes sicherzustellen, sollen den sie这点es Bedienungshandbuch lessen und das Produkt korrekt verwenden. Bewahren Sie das Handbuch für den späteren Gebrauch sicher auf.

Hauptfunktionen

Der PX4A ist ein äußert vielseitiges, kompaktes Multieffektgerat, das speziell für akustische Gitarre entworen ist. Dies Gerät enthalt Kongs „HEIMS“ Modellierttechnologie, mit der transparente und druckvolle Klange erzielt werden können.

82 Typen von Effekt-Variationen mit maximal acht gleichzeitig verwendbaren Effekten.

IPE-System (integrierte Parametereditierung)
einfach vorzunehmende Effekteinstellungen.

50 User- und 50 Preset-Programme

Mikrofon- und Körpermodell-Wahlschalter

Ein Wahlschalter, mit dem Sie schnell und leicht 11 der 13 Typen von Mikrofon- und Körpermodellen wahren konnen.

Reglerknöpfe

Reglerknöpfemachenleicht,denDreibereichEqualizerunddenLautstärkepegelinzustellen.SiekonnenKlangundVolumen auchbeimAuftritteinstehen.

Notch-Effekt und Auto-Notch-Funktion

Der PX4A bietet einen Notch-Effectkt, der gegen akustische Rückkopplung wirksam ist. Sie konnen den Notch-Punkt schnelt mit der NOTCH-Taste und dem Value-Regler einstellen. Alternativ kann Sie die Auto-Notch-Funktion zur automatischen Einstellung der Notch-Frequency verwenden.

LCD-Anzeige mit LED-Hintergrundbeleuchung

Die Anzeige ist selbst in dunkler Umgebung lesbar.

Auto Tuner-Funktion

These Funktion erlaubt einfaches und Schnelles Stimm den Gitarre. Das Stimmen kann auch bei stummgeschalteter Audioausgabe (also unhöbar) vorgenommen werden.

Rhythmus- und Bass-Funktion

100 Typen von Rhythmus- und Bassmustern oder ein Metronom konnen verwendet werden. 16 mehrfache Muster konnen bereits für aufeinanderfolgende Wiedergabe angeschlossen werden.

AUX-Tonhohenfunktion

Transponieren Sie das Signal eines via AUX-Buchse angeschlossenen CD-Players bzw. einer anderen Klangqueelle einfach auf die gewünschte Tonhoe.

Phrase-Trainer-Funktion

Ton von CD-Player, Gitarren kann aufgenommen werden (Maximum 31,7 Sekunden) und dann als Loop abgeschpielt werden. Die Wiedergabegeschwindigkeit kann auch gesenkt werden, ohne die Tonhöhe zu beinflussen. Der im Rhythmus- und Bass-Betrieb gewährte Rhythmus und der ausgegebene Effekt konnen ebenfalls gleichzeitig aufgezeichnet werden.

Tap-Taster

Mit dem Tap-Taster passen Sie die Delay-Zeit und das Tempo für die Rhythmus- und Bass-Begleitung an das Tempo des aktuellen Sticks an.

Endosregler

Mit diesen Regler können Sie Programme direkt aufrufen und Effekte zügig editieren.

WasistREms?

HEms (Resonant Structure and Electronic Circuit Modeling System) ist eine von Korg entwickelte Klangformungstechnologie, die den komplexen Charakter und das Verhalten von akustischen und elektrischen Instrumenten wie auch elektronischen Schaltungen in realen Umgebungen prazise nachbildet.

Items simuliert eine Vielzahl von Klangerzeugungscharakteristen: Instrumentenkörper/gehäuse, Lautsprecher und Boxen, akustische Umgebungen, Vakuumröhen, Transistoren, usw.

Einschalten

Batteriedeckel an der Unterseite der

Bodenplatte entfern,
indem Sieihn in

Pfeilrichtung schieben.

Legen Sie entsprechend der Abbildung vier

Alkali-Mignonzellen ein.

Achten Sie auf die

korrekte Polung der Batterien.

Batterianzeige

Wenn die Batterie nahezu erschöpf ist, leuchtet die Battery Low-Anzeige ( ). Ersetzen Sie in thisem Falle die Batterie möglichst umgehend. Programme und andere Daten (außer den gerade editierten Daten) geben im Falle eines Batterieaustausches nicht verloren.

Leere Batterien dürfen nicht im PX4A verbleiben. Wenn Sie eine solche Batterie längere Zeit im Geräi halten, konne Fehlfunktionen (z. B. aufgrund einer ausgelaufenen Batterie) auftenen. Sie sollen Batterien auch entnehmen, wenn Sie den PX4A für längere Zeit nicht benutzen.

Das Netzeil ist nicht im Lieferumfang这点
Produks enthalten, sondern separat erhältlich.

Befestigen der Gurthalterung

1. Schieber Den Sie den Gitarrengurt durch die Gurthalterung.

1. Schiebern Sie den hervorstehenden Teil (A) der Gurthalterung in die Aufnahme (B) auf der Rückseite des PX4A.

1. Schiebern Sie weiter in Pfeilrichtung (a) bis die Verriegelung (C) deutlich einrastet.
2. Überprüfen Sie durch leichtes Rütteln des PX4A, ob der Schließmechanismus wirklich fest sitzt.

Lösener Gurthalterung1

1. Zum Lösen der Gurhalterung drücken Sie die Verriegelung (C) in Pfeilrichtung (b) nieder.
2. Schieber den PX4A anschließend in die entgegenegasetzte Richtung wie unter „Befestigen der Gurthalterung" beschreiben und zieren Sie him von der Gurthalterung ab.

Bedienelemente und Anschlüsse

1. Reglerknöpfe

These Knöpf dienen zur Steuerung von Klang und Lautstärke.

1. LCD (LC-Display)
2. TUNE/BYPAS-Taste
3. EXIT-Taste

Wenn Sie diese Taste betätigten, gelangen Sie aus jeder beliebigen Modus zurück in den Play-Modus.

5. ENTER/REC-Taste

Mit dieser Taste aktivieren bzw. deaktivieren Sie einen selektierten Effekt; im Phrase Trainer-Modus starten Sie hier die Aufnahme.

6. Eingangspegelschalter

Dient zum Einstellen des Eingangsgegels, abhängig vom Ausgangsgegel von Gitarre.

7. Mikrofon- und Körperpermodell-Wahlschalter

Verwenden Sie diesen zur Wahl des gewülsenlichen Mikrofon- und Körpermodells.

8. ▲/▼-Tasten

Mit diesen Tasten konnen Sie Programme selektieren, Effekte bearbeiten und die Ausgangslautstärke einstellen.

9. OUTPUT-Buchse

Schlieben Sie hier ihren verstärker, einen Kopfhörer o.ä. an.

10. INPUT-Buchse

Schlieben Sie hier ihre Gitarre order Bass an.

11. AUX-Buchse (stereo)

Hier konnen Sie einen CD-Player o. ä. anschließen.

12. DC4.5V-Buchse

Schlieben Sie hier den optional erhaltlichen Netzeiladapter (DC4.5V an.

13. / -Tasten

Mit diesen Tasten können Sie die Parameter selektieren, die Sie editieren wollen, und die Phrase Trainer-Funktion bedienen.

14. Netzschalter / Hintergrundbeleuchungs-schalter

Mit diesen Schalter Kunden Sie das Gerät als auch die Hintergrundbeleuchung ein-/ausschalten.

Wenn Sie das PX4A mit Batterien betrieben, ist die Betriebsdauer kürzer, wenn die Rückbeleuchtung eingeschaltet ist.

15. Endosregler

Mit thisem Regler stellen Sie den Ausgangspegel und die Effekte ein und wahlen die Programme aus.

16. TAP-Taste

Verwendten SIE diese Taste zum Einstellen Delay-Zeit oder des Tempos im Rhythmus- und Bass-Betrieb.

17. NOTCH-Taste

These Taste schaltet den Notch-Effekt ein, und die Notch-Effekt-Bearbeitungsseite erscheint.

18. Mode-Tasten

Über diese Tasten wahlen Sie die verschiedene Modi Rhythm & Bass, Phrase Trainer und AUX Pitch an.

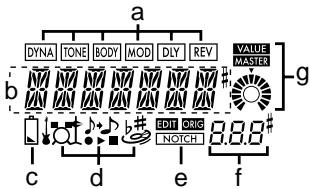

LCD-Display

a. Die Effektkette

Hier werden Sie über den jeweiligen Effektstatus informiert (DYNA, TONE, BODY, MOD, DLY, REV aktiviert/deaktiviert).

b. Programm Name / Effekt Typ Anzeige

Dieser Bereich zeigt Ihnen den Programm Namen oder den Effekt Typ an. Im Bypass oder Mute Modus wird these Feld zur Anzeige des integrierten Stimmgerätes benutzt.

c. Batteriezustandsanzeige

Dieses Symbol leuchtet auf, wenn die Batteriespannung abfällt.

d. Mode-Icons

Befinden Sie sich im AUX Pitch-, Phrase Trainer- oder Rhythm & Bass-Modus, leuchtet im Display das zugehörige Symbol („Icon“).

e.EDIT-Symbol,ORIG-(Original)Symbol, NOTCH-Symbol

Das EDIT-Symbol leuchtet auf, wenn Sie den Edit-Modus einschalten, und das ORIG-(Original) Symbol leuchtet auf, wenn der bearbeitete Parameter den gleichen Wert wie der im Programm geschriebene Parameter hat. Das NOTCH-Symbol leuchtet, wenn der Notch-Effekt eingeschaltet ist.

f. Program/Value-Anzeige

An dieser Stelle wird die aktuelle Programm-Nummer angezeigt. Verändern Sie den Master-Volume-Pegel (.Master Level**), erscheint hier für einige Sekunden der geänderte Wert; während der Parameteingabe wird der Wert des entsprechenden Parameters angezeigt.

g. Master/Value-Icons (mit grafischer Anzeige) Leuchtet das MASTER-Symbol, zeigt die darunter befindliche Grafik den Master-Pegel des jeweiligen Programms an. Leuchtet das VALUE-Symbol, zeigt die Grafik den aktuellen Parameterwert an.

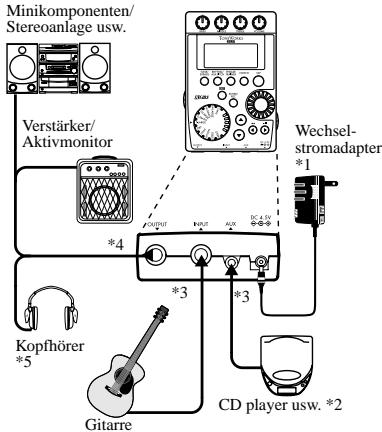

Herstellen der Anschlusses

Schalten Sie alle anzuschliebenden Geräte aus, und stellen Sie die Lautstärke auf das Minimum ein.

1 Verwenden Sie nur den empfohlenen Wechselstrom-adapter. (DC4.5V ⑤
2 Wenn ein CD-Player oder eine andere Tonquelle an die AUX-Buchse angeschlossen ist, konnen Sie mit Gitarren mitspielen. Die Lautstärke muss bereits aber vom angeschlossenen Gerät geregelt werden.
3 Die Anschlußkabel sind separat erhältlich.
4 Die OUTPUT-Buchse ist ein Stereo-Ausgang. Wenn Sie den PX4A über ein Mono-Klinkenkabel an einen verstärker anschließen, wird nur der Klang des linken Kanals (L) ausgegeben.
*5 Ausgangspegel und Klangverhalten des PX4A konnen von der Qualität des verwendenten Kopfhörers abhängen. Wir empfehlen hochwertige niederohmige Kopfhörer (32 Ohm) mit einer Empf indlichkeit von 100 dB/mW oder better. Mit tragbaren CD-Playern oder Kassettenrekordern mitgelieferte Kopfhörer sind oftmschl schon ausreichend.

Ausprobieren

1. Nachdem Sie alle Anschlisse hergestellt haben, stellen Sie den Netzschalter auf „ON“. (Dies wird als Play-Modus bezeichnet.) Wahlen Sie mit der Tasten ein relativ unverzerrt klingendes Programm.
2. Betätigen Sie den Eingangsgegelschalter für den Ausgangsgegel ihrer Pickups.

Hi: Pickups mit hohem Ausgangspiegel.

Lo: Pickups mit niedrigem Ausgangspiegel.

1. Stellen Sie die Lautstärke an der Gitarre wie gewöhnt ein. Stellen Sie die Gesamtlautstärke mit dem Endosregler ein.

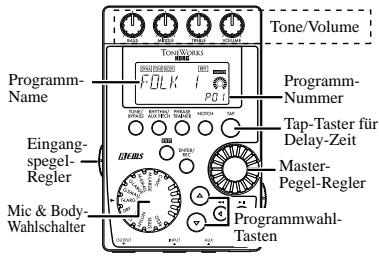

Quick Edit Schnelle Bearbeitung

In jedem Modus (ausgenommen wenn die Funktionen Stummschaltung/Bypass oder Tastensperre aktiv sind), konnen Sie den Mikrofon- und Körper Modeling-Wahlschalter verwenden, um schnell den Mikrofon-oder Körper-Modeling-Typ umzustellen oder die Reglernköpfre zur Einstellung von Klang oder Lautstärke zu verwenden. Wenn Sie den Verstärkermodell-Wahlschalter zum Ändern des Verstärkermodells

betätigten, wechselt der Gehäusetyp automatisch auf den empfohlenen Typ um. Sobald Sie die Reglerstellung verändern, erschieren im Display einzel Sekunden lang Parameternname und-wert. Bei Übereinstimmung mit der ursprünglichen, vordefinierten Einstellung leuchtet zusätzlich das ORIG-Symbol. Die Delay-Zeit der Delay-Algorithmmen geben Sie durch zweimaliges Betätigten des Tap-Tasters im gewündten Tempo ein (gilt nicht für den Rhythm & Bass-Mode). Zur Überprüfung der aktuellen Delay-Zeit halten Sie den Tap-Taster mindestens zwei Sekunden lang gedrückt.

Nicht abgespeicherte Einstellungen bleiben im Quick Edit-Modus nur so lang erhalten, bis Sie das Programm wechseln oder den Strom abschalten, und werden dann auf die Original-Werte zurück gesetzt (siehe auch S. 108).

Play-Modus

Der Play-Modus ist die Betriebsart, in der Sie den PX4A normalerweise verwenden.

1. Programmauswahl

Der PX4A bietet 50 Preset- und 50 User-Programme (P01...P50 bzw. U01...U50).

Die Programmauswahl erfolgt über die Pfeilanten und ist unabhängig vom jeweils aktivierten Modus Rhythm & Bass, AUX Pitch oder Phrase Trainer (funktioniert nicht während der Aufnahme).

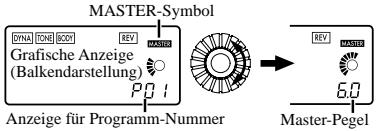

2. Master-Pegel

Leuchtet das MASTER-Symbol im Display, zeit die zugehörige Balkendarstellung den Master-Pegel an. Verändern Sie diesen durch Drehen des

Endlosreglers, erscheidt der aktuelle Wert eine Sekunden lang im Display-Bereich für Programm-Nummer/Parameterwert. Der eingeseltte Master

Pegel bleibt auch nach Abschalten des Stroms erhalten.

Sie konnen das Gerät auch so programmieren, dass Sie den Master-Pegel über die Pfeiltasten regeln (siehe S. 96).

3. Bypass/Mute

Wenn Sie die Taste TUNE/BYPASS drücken, wird der PX4A umgangen, und der Originalsound ist trocken (kein Effekt). Die Effekt-LEDs blinken, und im Display erscheint für etwa eine Sekunde die Aufschrift „BYPASS".

Wenn Sie die TUNE/BYPASS-Taste für länger als eine Sekunde gedrück gehalten, wird das Ausgangssignal stummgeschaltet. Die Effektkette blinkt schnell, und im Display wird für etwa eine Sekunde die Meldung „MUTE“ angezeigt.

Durch erneutes Betätigten des TUNE/BYPASS-bzw. des EXIT-Tasters verseten Sie das Gerät wieder in den Play-Modus. Bypass- und Mute-Funktion setzen sich jedoch aus allen Betriebsarten Heraus aktivieren.

4.Tuner

Den Tuner aktivieren Sie, indem Sie das Gerät in den Bypass-Betrieb bzw. stumm schalten (.Mute").

Sobald Sie eine einzelnige Saite Ihr Gitarre anspielen, sehen Sie im Display den Notennamen und die Kalibrierung. Liegt der angespiefte Ton mehr als ein Halbton zu hoch, wird dies durch ein Kreuzcheniben rechts besoin dem Notennamen angezeigt.

Das Display stellt die Tonhohenabweichung dar.
Stimmen Sie die Siatte so, daß die Anzeige über der Mittelmarkierung leuchtet.

Durch Betätigten des TUNE/BYPASS- bzw. des EXIT-Tasters schalten Sie den Tuner ab und kehren wieder in den Play-Modus zurtick.

Kalibrierung (Frequenz des Referenztons A)
Sie konnen mit dem Endlosregler die Freqenz für den Referenzton A (Kalibrierung) in einem Bereiche zwischen A = 438Hz - 445Hz einstehen. Die Kalibrierungseinstellung wird gespeichert, bis das Gerät abgeschaltet wird. Beim nachsten Einschalten wird die Kalibrierung auf A = 440Hz zurückgesetzt.

1. Festlegen der Funktion des Endlosreglers
   Sie konnen die Funktion einstellen, die der Endlosregler im Play-Modus hat. Halten Sie im Play-Modus die EXIT-Taste gedrückt und betätigten Sie wahlweise die Tasten , um eine der nachfolgend beschriebenen Funktionen zuzuweisen.

2. Halten Sie die EXIT-Taste gedrückt und betätigten Sie die -Taste.

Im Display erscheint für etwas eine Sekunde die Anzeige „MASTER".

Nun können Sie mit dem Endosregler die Gesamtlautstärke einstellen und mit den / -Tasten die Programme aufrufen.

These Einstellung bleibt nach dem Ausschalten erhalten.

• MHalten Sie die EXIT-Taste gedrückt und betätigten Sie die▶-Taste.

Im Display erscheint für etwa eine Sekunde die Anzeige „PROGRAM".

Nun können Sie mit dem Endosregler die Programme aufruften und mit den / -Tasten die Gesamtauststärke einstehen.

Wenn Sie die Funktion des Value-Reglers so ändern wollen, dass dieser den Master-Pegel regel, halten Sie die Taste EXIT einmal gedrück und drücken dann die Taste oder schalten den Betriebsstrom ein.

6. Key Lock-Funktion

Mittels der Key Lock-Funktion deaktivieren Sie)samttliche Eingabemoglichkeiten bis auf dieProgrammauswahl. Auf diese Weise verhindrern Sieinsbesondere im Live-Betrieb ein versehentlichesBetätigten der Tasten.

• Halten Sie die EXIT-Taste gedrückt und betätigten Sie die TUNE/BYPASS-Taste. Im Display entscheidt für etwa eine Sekunde die Anzeige „KEYLOCK".

Die Tasten dienen zum Wahlen von Programmen, und die anderen Tasten und der Value-Regler sind Funktionlos.

Nur Programmauswahl möglich

Mit Abschalten des Stroms wird auch die Key Lock-Funktion deaktiviert. Eine weitere Möglichkeit zur Deaktivierung der Key Lock-Funktion finden Sie unter „5. Festlegen den Funktion des Endlosreglers" (S. 96).

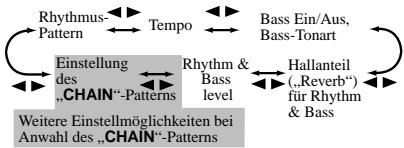

Rhythmus- und Bass-Modus

Zum Einschalten des Rhythmus- und Bass-Modus drücken Sie die RHYTHM/AUX PITCH-Taste einmal im Wiedergabe-Modus (ausgenommen wenn Stummschaltung, Bypass, oder Tastensperre aktiv ist), AUX-Pitch-Modus oder Phrase-Trainer-Modus.

Sobald Sie den Rhythm & Bass-Modus aktivieren, wird die Rhythm Pattern-Ausbawl angezeigt, und im Display leuchtet das entsprechende Icon auf. Gleichzeitig startet die Wiedergabe mit dem actually angewählten Pattern. Rhythmus bzw. Tempo des selektierten Pat terns entnehmer Sie der Balkengrafik.

Der Modus umfass die folgenden f rein Parameter: Betätig Sie die Tasten / , um Parameter zu selektieren, und den Enlosregler oder die ENTER/ REC-Taste, um den gewünschten Wert einzustellen.

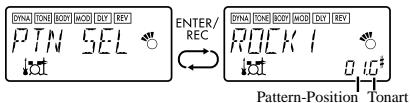

Wahlen Sie das Rhythmus-Pattern „CHAIN“, stehen Ihnen anschließend weitere Einstellmöglichkeiten zur Verfugung (siehe auch S. 99, „CHAIN-Pattern“)

Haben Sie im Phrase Trainer-Modus den Aufnahmemodus „JAM" angewählt, hören Sie stets das hier selektierte Pattern und Tempo.

Sümmtliche hier vorgenommen Einstellungen bleiben auch nach Ausschalten des Geräts erhalten.

1. Rhythmus-Pattern

Das Rhythmus-Pattern wahlen Sie mittels des Endlosreglers aus (siehe S. 118).

2. Tempo

Das Tempo kann in einem Bereich zwischen 40-208 BPM eingestellt werden. Das Tempo konnen Sie auch durch zweimaliges Drücken des Tap-Tasters im gewünschten Rhythmus einstellen. Beim 6/8-Takt lässt sich das Tempo beispelsweise zwischen 40 - 208 bpm (Viertelnote) einstellen.

Hier konnen Sie den Bass ein- und ausschalten und die Tonart festlegen, in der Bass gespielt wird.

Wenn Sie die ENTER/REC-Taste bei Anzeige这点 Bildschirms betätig, spiel der Bass im Takt mit dem selektierten Rhythmus. Abhängig vom gewährten

Rhythmus-Pattern konnen manchmal auch Akkordabfolgen durch den Bass wiedergegeben werden. Bei aktiverter Bassbegleitung wahlen Sie die Tonart (C, C#, A#, B) mittels des Endosreglers aus, so dass Sie stets zur gewünschten Tonart üben konnen.

Wird, METRONM“-, METROT"(Metronom) als Rhythmus-Pattern selektiert, so wird dieser Bildschirm nicht angezeigt, und es werden keine Basstöne abgeschweit.

Arbeiten Sie mit CHAIN-Patterns, ist die selektierte Bassonart irrelevant.

4. Hallanteil Rhythm & Bass

Verwenden Sie den Value-Regler zum Einstellen des Reverb-Betrags für Rhythmus und Bass.

Der Reverb-Effekt im Rhythm & Bass-Modus ist identisch mit dem Gitarreneffekt. Wenn Sie allerdings ein Programm ohne Reverb-Modeling anwahlen oder der Hallpegel „ 0 " beträgt, zeigt der hier eingestellte Hallanteil hat keinerlei Auswirkung.

Verwenden Sie den Wert-Regler zum Einstellen des Rhythm & Bass Klangs. Die Bass-Note wird nur beeinflussst, wenn Bass eingeschaltet ist.

6. CHAIN-Pattern

These zusätzlichen Parameter stehen nur dann zur Verfügung, wenn Sie das Rhythmus-Pattern „CHAIN“ selektiert haben. Durch Drucken der ENTER/REC-Taste rufen Sie das CHAIN-Pattern-Ausbahlfenster auf. Über die Pfeilasten wahlen Sie nun die Position (1...16) an, deren Pattern Sie ändern möchten, und weisen anschließend via Endlosrad das gewünschte, neue Pattern zu (siehe auch S. 118). Die Basstonart für das Pattern bestimmen Sie über die Pfeilasten

Insgesamtleen sich bis zu 16 Patterns miteinander verketten. Bei Kombinationen von weniger als 15 Patterns selektieren Sie zum Abschluss „PTN END". Durch Drücken der ENTER/REC-Taste verlassen Sie das CHAIN-Pattern-Ausbahlfenster weiter.

Wenn Sie die Lage von Mustern durch Drehen des Value-Reglers bei gedrückt gehaltener Taste oder andern, wird das Muster von der vorherigen Stelle zur neuen Stelle kopiert. Diese Funktion ist practisch, um das gleiche Muster erneut zu verwenden.

AUX Pitch-Modus

Der AUX Pitch-Modus bietet die Mogglichkeit, die Tonhöhe einer CD bzw. einer anderen an die AUXBuchse angeschlossenen Audioquelle zu veränder (.,transponieren).Zum Einsatzalten des AUX-PitchModus drücken Sie die RHYTHM/AUX PITCH

Taste zweimal im Wiedergabe-Modus (ausgenommen wenn Stummschaltung, Bypass, oder Tastensperre aktiv ist) oder Phrase-Trainer-Modus. Wenn dieser Modus eingescheltet ist, leuchtet das AUX-Pitch-Symbol auf.

Via Endlosregler bestimmen Sie nun das Transpositionsma a (max. + / - 1 Oktave). Für die ersten drei Halbtone, aufwarts und abwarts, kann der Wert in Schritten à 10 Cent, für den Rest in Halbtonschritten (100 Cent) angepasst werden.

Drucken Sie die EXIT-Taste zur Rückkehr in den Spielmodus.

Im AUX Pitch-Modus ist das Ausgangssignal stets ein Monosignal.

Die AUX Pitch-Einstellungen bleiben auch nach Abschalten des Stroms erhalten.

PhraseTrainer-Modus

Zeichnen Sie ein beliebiges, via AUX-Buchse eingehendes Signal oder eine selbstgespiefte Phrase auf und halten Sie sie als Loop (Endlosschleife) wiedergeben.

Dies ist ein praktischer Weg, zu der sich wiederholenden Phreise eine schwierige Stelle zu über. Die Wiedergabegeschwindigkeit laßt sich ohne Beeinflussung der Tonhöve vermindern, um besonderkompilzierte Stücke langsam einüber zu können. Haben Sie als Aufnahme-Modus „JAM" ausgewählt, wird die unter Rhythm & Bass definierte Begleitung automatisch parallel zum Gitarren-signal aufgezeichnet und latent sich anschließend bereits als Loop wiedergeben.

1. Auswahl des Aufzeichnungsmodus

Betätigten Sie im Play-Modus (außer bei Stummschaltung/Bypass oder im Keylock-Modus), im AUX Pitch-oder im Rhythm & Bass-Modus die PHRASE

TRAINER-Taste, um den Phrase Trainer-Modus aufzurufen. Wenn Sie den Modus aufruften, wird die Auswahrscheinlichkeit ausgezeichnet, und das Phrase Trainer-Symbol binkl. Bei Anzeige dieser Displayseite ist das PX4A aufnahmebereit.

Haben Sie durch Drücken der PHRASE TRAINER-Taste den Phrase Trainer-Modus angewählt, stehen folgende Aufnahme-Optionen zur Verfugung:

AUX Aufzeichnung des AUX-Eingangssignals

GTR/BAS Nimmt nur Gitarren auf.

AUX + G / B Nimmt sowohl AUX-Eingang als auch Gitarren auf

JAM Parallele Aufzeichnung des Gitarren signal mit dem zuletzt unter Rhythm & Bass selektierten Rhythmus

Via Endlosregler bestimmen Sie die Aufnahmezeit (im „JAM“-Modus die Anzahl der Takte).

8 ca. 7,9 Sekunden
16 ca. 15,8 Sekunden
32 ca. 31,7 Sekunden
1,2,3... Anzahl der Takte

Im Aufnahme-Modus „JAM" erfolgt die Anpassung der Aufzeichnungsskalität automatisch anhand der Tempo- und Takteinstellungen.

Je länger die Aufnahmeweit (16 oder 32 Takte), doit niedriger die Audioqualität.

Haben Sie für die rhythmische Begleitung ein sehr niedriges Tempo gewählt, lessen sich entsprechend weniger Takte aufzeichen. In diesen Fall sollenn Sie in den Rhythm & Bass-Modus wechseln und das Tempo neu definierten (max. Länge ca. 31,7 Sekunden).

Starten Sie die Wiedergabe am angeschlossenen CD-Player (oder einer anderen Audioquelle) und betätigten Sie die ENTER/REC-Taste, wenn die Stelle erreicht wird, an der die Aufnahme beginnen soll. Die Aufzeichnung startet nun.

Wenn der Aufnahmehodus „JAM“ ist, beginnt die Aufnahme nach der Vorzahlung.

Möchten Sie im Anschluss an eine Aufnahme den Aufnahme-Modus wechseln oder die zeit verändern, drücken Sie nach Beendigung der Wiedergabe die PHRASE TRAINER-Taste.

Aufnahmen werden nach Abschalten des Stroms nicht gespeichert.

2. Aufzeichnung

Zu Beginn einer Aufnahme wird die mögliche Aufnahmezeit sowohl numerisch als auch grafisch im Display angezeigt.

Möhlen Sie die Aufnahme beenden, drücken Sie entweder die ENTER/REC- oder die [▶II]-Taste. Die Aufnahme stoppt und Goes automatisch in die Loop-Wiedergabe über. Beenden Sie eine Aufnahme nicht auf oben beschriebene Weise, endet diese mit Ablauf der zuvor eingestellten Aufnahmezeit. Auch in this dem Fall startet die Loop-Wiedergabe automatisch. Im Aufnahme-Modus „JAM" endet die Aufzeichnung nach der voredefinierten Taktanzahl und Goes ebenfls in die Loop-Wiedergabe uber.

Aufnahme und Wiedergabe einer solchen Phrase erfolgen stets in mono.

3. Wiedergabe

Die aufgenommene Phrase wird als Loop abgeschiert.

Wenn Sie den Endlosregler nach links drehen, wird die Wiedergabegeschwindigkeit langsamer, ohne daß die Tonhöhre der Phrase geändert wird.

Wenn Sie den Endlosregler nach links drehen, wird die Wiedergabegeschwindigkeit langsamer, ohne dass sich die Tonhöhe der Phrase ändert. Zur Auswahr stehen sechs Wiedergabegeschwindigkeiten: 100, 90, 80, 75, 66 und 50% . Mocht den Sie bei laufender Wiedergabe zurück spulen, drücken Sie die Taste [▲].

Durch Drücken der Phrase Trainer-Taste wird der aktuell gespiefte Ton gehalten (.Hold-Funktion).

Dies bietet sich insbesondere an, wenn Sie einzelne Noten einer Phrase „heraus horen“ möchten.

Während Wiedergabe oder Pause konnen Sie die Tasten / verwenden, um Programme zu wahlen.

4. Pausenfunktion

Wenn Sie während der Wiedergabe die [ II] -Taste betätigten, wird die Wiedergabe unterbrochen. Eine erneute Betätigung der [ II] -Taste setzen die Wiedergabe fort.

Eine Betätigung der [▶-Taste während unterbrochener Wiedergabe bringt Sie zurrack an den Anfang der aufgezeichneten Phrase.

Wenn Sie die Phrase neu aufnahmen sollen, drücken Sie die Taste [▶II], um die Wiedergabe auf Pause zu schalten.

Starten Sie den CD-Player (bzw. die angeschlossene Audielle) und betätigten Sie die ENTER/REC-Taste am Anfang der gewülsenlichen Phrase.

Möchten Sie Aufnahmzeit oder -Modus verändern, stoppen Sie die Wiedergabe und drücken anschließend die PHRASE TRAINER-Taste.

Notch-Effekt und Auto-Notch-Funktion

Wenn Sie die NOTCH-Taste drücken, wird der Notch-Effectekt automatisch eingeschalten, und die Notch-Effectekt-Bearbeitungsseite erscheint. Verwenden Sie die ENTER/REC-Taste zum Ein-und Ausschalten des Notch-Effecteks und verwenden Sie den Value-Regler zum Einstellen des Notch-Punktes, bei dem akustische Rückkopplung minimiert wird. Alternativ konnen Sie die NOTCH-Taste erneut drücken, während die Notch-Effectekt-Edit-Seite erscheint. Dabei zeigt das LCD eine Sekunde lang „ATNOTCH" an, und die Auto-Notch-Funktion stellt den Auto-Notch-Punkt automatisch ein.

In manchen Situationen, wie etwa wenn kein Ton kommt oder wenn akustische Rückkopplung beim Spieler eines Akkordes auffritt, kann die Auto-Notch-Funktion nicht in der Lage sein, den geeigneten Notch-Punkt zu bestimmen.

Die Auto-Notch-Funktion kann beim ersten Versuch nicht in der Lage sein, den geeigneten Notch-Punkt zu finden. In thisem Fall drücken Sie die NOTCH

Taste erneut und wiederholen den Vorgang mehrmals, wenn erforderlich.

Wenn Sie in einem anderen Modus als Edit-Modus (S. 105) sind und die NOTCH-Taste drücken, um zur Notch-Effect-Bearbeiten-Seite zu gehen, kann es unmöglich sein, die Tasten zu verwenden, um zu den Edit-Seiten für andere Effekte zu geben.

Wenn keine Rückkopplung auffritt, empfehlen wir, den Notch-Effekt ausgeschaltet zu laden.

Edit-Modus

Der Edit-Modus bietet die Möglichkeit, jeder Effekt separat ein- und auszuschalten sowie Effekttyp, Parameter und Programm-Namen zubearbeiten. Im Wiedergabebetrieb drücken Sie die Taste (oder ), um das Bildschirmbild DYNA Effect Edit abzurufen.

In dem Bildschirmbild der Edit-Betriebsart konnen Sie die Steuerregler zum Editieren von Klang und Pegel verwenden, oder die TAP-Taste zum Einstellen der Delay-Zeit.

Druicken Sie die EXIT-Taste, um zum Wiedergabe-Modus zurrückzuschalten.

Haben Sie ein bearbeitetes Programm beim Verlassen des Edit-Moduses nicht

gespeichert, erkennen Sie dies am Dezimalpunkt in der Programm-Nummern-Anzeige.

Wenn Sie den Edit-Modus ohne Abspeichern der veränderten Einstellungen verlassen bzw. das Gerät ausschalten,finden Sie beim nachsten Aufrufen wieder die ursprünglichen Einstellungen vor. (S.108)

1. Auswahlen des zu bearbeitenden Effekts

Jedesmal, wenn Sie eine nach Tasten / betätigen, werden die Effekte nacheinander in der nachfolgend aufgeführten Reihenfolge selektiert. Wenn ein Effekt selektiert ist, blinking das zugehörige Symbol.

2. Effektbearbeitung

Für jeder Effekt setzen sich der Effekttyp auswahlen und die Parameter entsprechend einstehen.

Abgeschalte Effekte (.,OFF^+ + ) werden automatisch wieder aktiviert, sobald Sie über die ENTER/REC-Taste bzw. die Pfeiltasten / einen Effekttyp auswahlen. Eine detailierte Auflistung der Effekttypen und Parameter finden Sie in der · , Effektparameterliste (ab S. 111). Darüber hinaus haben Sie hier auch Zugriff auf Funktionen wie Umbenennen und Speichern eines Programms.

1) DYNA (Dynamik-Effekte)

Dies sind dynamische Effekte wie etwas Kompressor.

2) TONE (Klangregler)

Eine Dreibereich-Klangregelung.

Der VOLUME-Reglerknopf kann auch auch zur Lautstärkeeinstellung verwendet werden, wenn TONE auf „OFF“ gestellt ist.

3) BODY (Mikrofon- und Körper-Modeling)

Dies ist ein Modeling-Effekt, der ein Kondensatormikrofon und akustische Gitarrenkörper simuiert.

Verwenden Sie den Value-Regler zur Einstellung der Tiefe des Effektis.

4) MOD (Modulation- und Filtereffekt-Modeling)

Dies sind Modulations- und Filtotyp-Effekte wie Chor, 12-Saiten-Simulator, Flanger und Pitch-Shifter.

5) DLY (Delay Modeling)

In thisem Bereich finden Sie Delay-Effekte mit räumlicher Wirkung, die Sie über die Delay-Zeit beenflussen. Die Einstellung erfolgt durch zweimaliges Betätigten des Tap-Tasters im gewünschten Intervall.

In thisem Bereich finden Sie Halleffekte, die Ihrem Sound zusätzlich räumliche Tiefe verleihen.

7) NR (Noise Reduction/Rauschunterdrückung)

Via Drehregler stellen Sie das Maß der Rauschunterdrückung ein.

Je hóher der Wert,esto stärker die Rauschunterdru-kung. Normalerweise sollen Die eine Einstellung wahlen, bei der Sie bei leicht abgedampften Saiten kein störendes Rauschen hören.

Wenn Sie diesen Wert übermäßig hoch einstellen, wird der Klang - abhängig vom angeschlossenen Gerät - möglicherweise vorzeitig abgeschrittten. In thisem Fall sollen den Ste den Wert verrirngern.

Wahlen Sie einen ihrer Gitarre bzw. Tonabnehmer(n) entsprechenden NR-Wert.

8) NOTCH (Notch-Effekt)

Dieser Effekt ist ein Notch-Filter, der akustische Rückkopplung minimiert. Verwendten Sie den Value-Regler zum Wahlen des Notch-Punktes, bei dem akustische Rückkopplung am geringsten ist. Der Notch-Punkt bewegt sich zu einer higheren Frequenz, während Sie den Value-Regler nach rechts drehen.

Im Wiedergabe-Modus können Sie die NOTCH-Taste drücken, um zur Edit-Section für den Notch-Effekt zu geben. (Einzelheiten siehe S. 104.)

Wenn keine Rückkopplung auffritt, empfehlen wir, den Notch-Effekt ausgeschaltet zu laussen.

9) RENAME (Umbenennung)

Hier können Sie für jeder Programm einen Namefestlegen.

Die folgenden Zeichen können verwendet werden:
Leerstelle, 0-9, A-Z, ", *, -/

10)WRITE (Speichern)

Hier konnen Sie ein editiertes oder neu erstelltes Programm speichern. Wahlen Sie mit dem Endlosreg-ler den gewünschten Speicherplatz aus (nur UserProgramme). Der Name des Programms, welches zur Zeit auf dem selektierten Speicherplatz vorhanden ist, wird kurz im Display angezeigt. Wenn Sie den Speichervorgang abbrechen wollen, betätigten Sie die 一 -Taste, um eine andere Displayseite aufzufufen. Wenn Sie die ENTER/REC-Taste betätigten, wird das editierte Programm gespeichert. Nach Ende des Speichervorgangs erscheidt im Display für etwa eine Sekunde die Meldung „COMPLT".

Bevor Sie ein editertes Programm speichern, vergewissem Sie sich, daß Sie nicht versehentlich ein wichtiges Programm überschreiben, welches unter der selektierten Speichernummer vorhanden ist, daß dievorhandenen Programmdaten überschieben werden und verloren gehen.

Esistnichtmoglich,alsSpeicherplatzein PresetProgrammzu selektieren.

3. Wiederherstellen der Werksprogramme

Halten Sie beim Einschalten des Gerits die RHYTHM/AUX PITCH-Taste und die -Taste gedrutt. Im Display erscheidt die Meldung „RELOAD?".

SWenn Siestatt dessen die ENTER/REC-Taste betätigten,werden die Werksprogramme wieder in denUser-Programmbereichgeladen.ImDisplay wird kurz „RELOAD“, „VERIFY“ „COMPLT“ angezeigt.Danacherscheidt dieBegrübungsanzeige.

Schalten Sie während des Reload- Vorgangs (Wiederherstellen der Werksprogramme) niemals den Strom ab.

Wenn Sie sich entscheiden, nicht neu zu laden, drücken Sie die EXIT-Taste, während die Anzeige "RELOAD?" noch erscheint. Die Einschalten-Ansicht entscheidt (ohne neu zu laden), und danach wird auf Wiedergabe-Modus geschält.

Beachten Sie, dass durch den Reload-Vorgang sümmtliche User-Programme und Einstellungen - auch die dauerhaft gespeicherten wie Master-Pegel etc. - überschreiben werden.

Fehlersuche

Wenn das PX4A nicht wie erwartet Funktioniert, überprüften Sieitte zuerst die folgenden Punkte. Falls sich damit das Problem nicht losen laft, setzen Sie sich mit Ihr Frem Fachhändler oder einem Korg Kundendienst in Verbindung.

1. Das Gerätläbt sich nicht einschalten.

• Sind Batterien eingesetzt? Werde die richtige Polung beachtet? Beziehungsweise, ist das richtigeNetzeil an eine Netzsteckdose angeschlossen?

2. Keine Klange hörbar

• Sind Ihr Gitarre, Ihr Versteller und/oder Ihr Kopfhörer an die richtigen Buchsen angeschlossen?
• Ist Ihr Veränderer eingeschalten und richtig eingestellt?
• Ist ein Kabel defekt?
• Ist Master Level des PX4A auf „0" oder einen niedrigen Pegel eingestellt?
  Vergewissern Sie sich, ob der Lautstärkeregler auf die gewünschte Lautstärke eingestellt ist.
• Ist das PX4A stummgeschalt?
  Wenne alle Effekte ausgeschalt sind,
  verschwindet die Effektketten-Anzeuge und die

Bypass- und Stummschaltung ist auf dem LCD-Display nicht mehr erkennbar.

• Ist die Lautstärke Ihres Instruments zurückgedreht?

3. Die Lautstärke des an den AUX-Eingangen angeschlossenen Geräts ist zu hoch oder niedrig, oder das Signal ist überhaupt nicht zu hören.

• Stellen Sie die Ausgangslautstärke am angeschlossenen Gerät ein. Verbinden Sie das Gerät über den Kopfhörerausgang (statt über die Summenausgänge) mit dem PX4A.
• Elist der Phrase Trainer-Modus aktiviert? Verlassen Sie den Phrase Trainer-Modus.

4. Das Signal scheint nicht mit Effekten bearerbeitet zu werden.

• Befindet sich das PX4A im Bypass-Modus (in thisem Fall blinken die Effekt-LEDs)?
• Werden die gewünschten Effekte im selektierten Programm verwendet?

5. Der Tuner Funktioniert nicht.

• Ist im Play-Modus die Bypass- oder Stummschaltung aktiviert?

Effektparameterliste

DYNA (Dynamic effektes)

TYP (▲/▼-Tasten)		VALUE (Endlosregler)
COMP	Kompressor, der für konsistentere Picking-Lautstärke sorgt.	Empfindlichkeit (1.0...10.0)
LIMITER	Limiter, der zu hohe Pegel unterrückt.	Begrenzungsbetrag (0.0...10.0)
EXCITER	Exciter, der im Höhenbereich für mehr Lebendigkeit sorgt.	Effekt-Tiefe (0.0...10.0)

TONE

Mit einem Sternchen* markierte Typen können ebenfals mit dem Mikrofon- und Körper-Modeling-Wahlschalter gewählt werden.

TYPE (▶-Taste oder Mikrofon- und Körper-Wahlschalter)*		VALUE (Endlos- u.a. Regler)
C-MIC*	Kondensatormikrofon-Simulation.	Mikrofon-Abstand 0.0 (fem)...10.0 (nah)
M-LARGE*	Ein großer Körper, geeignet für eine Reihe verschiedener Situationen.
M-SMALL*	Ein kleiner Körper, geeignet für zarte Arpeggios usw.
G-LARGE*	Ein großer Körper mit festem Sound, geeignet zum Schlagen von Akkorden.
G-SMALL*	Ein kleiner Körper mit einem distincten Mittenbereich, belieb't bei Country & Blues Interpreten.
T-LARGE*	Ein großer Körper, charakterisiert durch einen anspruchsvollen Sound, geeignet für Pop. Der Sound eines der neuen amerikanischen Hersteller.	Effekt-Tiefe 0.0...10.0
DRY*	Großer Körper mit charakteristischem trockenem Sound.
LIGHT*	Leicht klangender Körper, geeignet für eine Band oder ein Ensemble.
NYLON*	Simuliert einen Nylonsaiten-Sound.
STEEL*	Körper mit charakteristischen metallischen Höhen, geeignet für Rock.
RESO*	Resonatorgitarrenkörper, geeignet zum Slide-Spiel.
BANJO	Der Körper eines Banjos.
SMALL	Ein kleiner Körper mit einem milderen Klang.

TYP (▲/▼-Tasten)		VALUE (Endlosregler)
CHORUS1	Ein Chor-Effekt, geeignet für Akustikgitarre.	Effekt-Tiefe (0.0...10.0)
CHORUS2	Ein Chor-Effekt mit einstellbarer Modulationsgeschwindigkeit.	Einstellung der Modulationsgeschwindigkeit (0.1...10.0 [Hz])
12 STR	Ein Zwölf-Seiten-Gitarrensimulator.	Effekt-Tiefe (0.0...10.0)
FLANG1	Ein sanft klangender Flanger.	Einstellung der Modulationsgeschwindigkeit (0.1...10.0 [Hz])
FLANG2	Ein Flanger mit einem starken „rauschenden“ Charakter und gute Hochfrequenzgang.
PHASER1	Ein Phaser-Effekt, geeignet für Akustikgitarre.
PHASER2	Ein traditioneller Vierstufen-Phaser.
TREM1	Dezenter Tremolo-Effekt.	Einstellung der Modulationsgeschwindigkeit (1.0...10.0 [Hz])
TREM2	Ein herkömmliches Tremolo.
TREM3	Tiefes und pulsierendes Tremolo.
AT PAN1	Auto-Pan. (LFO: Rechteckwelle ☐)	Modulationsgeschwindigkeit (0.1...10.0 [Hz])
AT PAN2	Auto-Pan. (LFO: Sinuswelle ☑)
ROTARY	Leslie-Simulation. („Rotary Speaker“)	Modulationsgeschwindigkeit (1.0...10.0 [Hz])
PITCH1...3	Pitch shifter. (PITCH1, 2, 3 entsprechiden sich im Pegel des Effektklangs)	Stärke der Tonohöhenverschiebung (-24, -17, -12...-1, -d, d, 1...12, 19, 24) (d = Verstimmung)
TYP (▲/▼-Taston)		VALUE (Endlosregler)
DRONE1	Ein Drone-Effekt, der einen kontinuierlichen Pitch hinzufühgt,ähnlich wie bei einem Tambura, einem Instrument aus Indien (weicher Effektpegel).	Legen Sie den Drone-Pitch* (C, C#...A#, B) fest
DRONE2	Ein Drone-Effekt, der einen kontinuierlichen Pitch hinzufühgt,ähnlich wie bei einem Tambura, einem Instrument aus Indien (starker Effektpegel).
FILTER	Tiefpassfilter.	Einstellung der Freqenz (1.0...10.0 [Hz])
FILTUP1	Ein Auto-Wah mit positiver Polarität, ausgelegt auf Akustikgitarre (weiche Resonanz).	Einstellung der Empfindlichkeit (0...10.0)
FILTUP2	Ein Auto-Wah mit positiver Polarität, ausgelegt auf Akustikgitarre (stare Resonanz).
FILTDN1	Ein Auto-Wah mit negativer Polarität, ausgelegt auf Akustikgitarre (weiche Resonanz).
FILTDN2	Ein Auto-Wah mit negativer Polarität, ausgelegt auf Akustikgitarre (stare Resonanz).
TALK 1...4	„Talk Box“-Effekt. (.,Sprechende“ Gitarre) 1: YAH-YAH, 2: U-WAH, 3: YOI-YOI, 4: YEAH
RANDOM 1	Ein Zufallschnittfilter, der den Filter zufällig verschiett (Schmalband).	Einstellung der Modulationsgeschwindigkeit (1.0...10.0 [Hz])
RANDOM 2	Ein Zufallschnittfilter, der den Filter zufällig verschiett (Breitband).

*: Es ist effektiv, den Drone-Pitch auf die Tonalnota des gespielten Songs oder Solos einzustellen.

Die einzelnen Delay-Type (1, 2, 3, 4 und 5) untersiden sich u.a. in Bezug auf ihre Feedback-Werte. Die gewünsche Delay-Zeit bestimmten Sie durch zweimaliges Betätigten des Tap-Tasters im gewünschten Intervall (SLAP max. 500 ms, MULTI max. 1.9 s). Um sich den jeweiligen Wert anzeigen zu halten, halten Sie den Tap-Taster gedrückt.

TYP (▲/▼-Tasten)		VALUE (Endlosregler)
SLAP1...5	Slap-Delay. (Delay-Zeit beträgt 1/4 des via Tap-Taster eingegebenen Intervalls)	Effektpegel (0.0...10.0)
DELAY1...5	Stereo-Delay.
PPDLY1...5	Ping-Pong-Delay. („Dual-Tap-Delay“ mit zweifachem Signalabgriff;{lösst den Sound zwischen links und rechts hin und her „,wandern“)
ECHO 1...5	Bandecho-Simulation für besonderss warmen Sound.
MULTI1...5	Spezielle Stereo-Bandecho-Simulation (zwei Tonköfe) für das Extra an räumlicher Tiefe.

TYP (▲/▼-Tasten)		VALUE (Endlosregler)
DRYAIR	Hall-Effekt, der ein Gefühl extrem trockener Luft erzeugt.	Effektpegel (0...10.0)
WETAIR	Hall-Effekt, der ein Gefühl extrem feuchter Luft erzeugt.
ROOM1	Besonders hohenreicher Room-Effekt.
ROOM2	Sanfter Room-Effekt.
PLATE1	Harter Plate-Effekt.
PLATE2	Besonders hohenreicher Plate-Effekt.
HALL1	Raumtyp: mittelgroße Halle.
HALL2	Raumtyp: große Halle.
SPRING1	Typischer Gitarverstärker-Federhall.
SPRING2	Besonders dichter Federhall.
BRIGHT	Heller Nachhall.

Parameterliste der Preset-Programme

No.	Name	No.	Name	No.	Name	No.	Name	No.	Name
01	FOLK 1	11	ROCK	21	CHORUS	31	STARS	41	T-LARGE
02	FOLK 2	12	BOSSA	22	OLD PHA	32	D DRONE	42	G-LARGE
03	FOLK 3	13	EC 000	23	JET FLN	33	AC TALK	43	M-SMALL
04	JAZZ 1	14	ZOSO	24	TREM	34	12BANJO	44	LIGHT
05	JAZZ 2	15	BEETLE	25	N RESO	35	FILTER	45	DRY
06	JAZZ 3	16	GENESYS	26	SM12STR	36	BARITON	46	STEEL
07	BLUES 1	17	BEN RSO	27	AC WAH	37	5TH	47	NYLON
08	BLUES 2	18	BEN BON	28	ROT SP	38	C-MIC	48	RESO
09	BLUES 3	19	RB'S NT	29	AC PHAS	39	M-LARGE	49	BANJO
10	HILBILY	20	JM	30	MTDELAY	40	G-SMALL	50	SMALL

Auflistung der Rhythmus-Patterns

No.	Name	C	P	No.	Name	C	P	No.	Name	C	P	No.	Name	C	P	No.	Name	C	P
1	METRONM	1	1	21	8FILL4	1	1	41	16FILL5	1	1	61	METAL2	1	1	81	REGGAE2*	1	1
2	METRO2	1	1	22	8FILL5	1	1	42	16BRK	1	1	62	MTLFILL	1	1	82	REGGAE3*	2	2
3	METRO3	1	1	23	8BRK 1	1	1	43	16SHFL1	1	2	63	RNB	1	2	83	DANCE1	2	2
4	METRO4	1	1	24	8BRK 2	1	1	44	16SHFL2	1	1	64	BLUES*	1	12	84	DANCE2	2	2
5	METRO5	1	1	25	8HFL1	1	2	45	16SHFL3	1	1	65	BLUEFIL	1	1	85	DANCE3	1	1
6	METRO6	1	1	26	8HFL2	1	1	46	SHU/FILL	1	1	66	COUNTRY	1	1	86	DANCE4*	1	1
7	METRO7	1	1	27	8SHFL3	2	2	47	3/4	2	2	67	BALLAD	1	1	87	DISCO1	1	1
8	8BEAT1	1	4	28	16BEAT1	2	2	48	3/4SHFL	2	2	68	JAZZ1	2	2	88	DISCO2	1	1
9	8BEAT2	1	1	29	16BEAT2	2	2	49	6/8 1*	2	4	69	JAZZ2*	2	2	89	EURO	1	1
10	8BEAT3	2	2	30	16BEAT3	1	1	50	6/8 2*	2	4	70	FASTJAZ*	1	1	90	NEW RNB*	2	2
11	8BEAT4	1	2	31	16BEAT4	2	2	51	5/4*	1	1	71	II-V*	2	8	91	BOSSA	2	2
12	8BEAT5*	2	2	32	16BEAT5	1	1	52	6/4	1	1	72	FUNK1	2	2	92	SAMBA1	1	1
13	8BEAT6	1	1	33	16BEAT6	1	1	53	7/4 1	1	1	73	FUNK2	2	2	93	SAMBA2	1	1
14	8BEAT7	1	1	34	16BEAT7	1	1	54	7/4 2	1	1	74	FUNK3	1	1	94	TANGO	1	1
15	8BEAT8	1	1	35	16BEAT8	1	1	55	POP1*	2	4	75	LINEAR	1	1	95	AFRO*	1	1
16	8BEAT9	2	2	36	16BEAT9*	1	2	56	POP2*	1	4	76	MOTOWN1*	1	2	96	LATIN1*	1	1
17	8BEAT10	1	1	37	16FILL1	1	1	57	ROCK1	1	1	77	MOTOWN2	1	1	97	LATIN2*	1	1
18	8FILL1*	1	1	38	16FILL2	1	1	58	ROCK2	1	2	78	SURF1	1	1	98	SONGO	1	1
19	8FILL2	1	1	39	16FILL3	1	1	59	70ROCK	1	2	79	SURF2*	1	4	99	POLY	1	1
20	8FILL3	1	1	40	16FILL4	1	1	60	METAL1	1	1	80	REGGAE1	2	2	100	ONDO	2	2

C: Taktanzahl bei Verwendung in Pattern-Kombinationen. P: Taktanzahl bei Verwendung.

*: Die Basslinie dieser Rhythmusmuster folgt den unten gezeigten Akkordfolgen. (Die Akkordfolgen bei Verwendet in einer Pattern Chain wird in eckigen Klammern gezegt [.])

12 8BEAT5 I-IV 71 II-V [Im-IV] -bVIIm-bIII-VIm-II-V
18 8FILL1 I-V 76 MOTOWN1 [I]-IV
36 16BEAT9 [I(m) - V(m)] - bVI - bVII 79 SURF2 [I]-VIm-IV-V
49 6/81 [I-VIm]-IV-V 81 REGGAE2 I-VIm
[Im-bIII]-IV-V 82 REGGAE3 I-VII
51 5/4 Im-Vm 86 DANCE4 I-VII
55 POP1 [I - V - VIm - V] - IV - IIIm - IIm - V 90 NEW RNB Im-VII-VI-V
56 POP2 [I]-VIIm-IV-V 95 AFRO I-VII
64 BLUES [I] - IV - I - V - IV - I - V 96 LATIN1 I - IV
69 JAZZ2 I (m) - IV - bVII(m) - bIII 97 LATIN2 I-VII
70 FASTJAZ Im-IV

Technische Daten

• Effektvariation: 82 Effektvariationstypen (maximal 8 Effekte gleichzeitig erzeugbar)
• Programmanzahl: User-Programme: 50, Preset-Programme: 50
  Eingang: Gitarren-eingang (1/4"-Buchse) AUX (Mini-Stereoklinkenbuchse)
  Ausgang: Line/Kopfhörer Mehrzweck-Ausgang (1/4" Stereo-Buchse)
• Tuner-Sektion: Erkennungsbereich: 27,5 Hz-2.093 Hz (A0...C7) Kalibrierung: A = 438-445 Hz
  Rhythm & Bass-Sektion: 40-208 BPM
• Stromversorgung: vier AAA-Batterien 10 Stunden Dauerbetrieb: Hintergrundbeleuchung OFF 7 Stunden Dauerbetrieb: Hintergrundbeleuchung ON optional erhältliches Netzgerät (DC4.5V: ⋆⓷⓹)
  Abmessungen (BxTxH): 76mm× 112mm× 27mm
  Gewicht: 138g (ohne Batterien)
• Lieferumfang: Bedienungsanleitung, vier Batterien (Alkaline, Typ AAA/Mikrozelle 1,5 V), Gurt Halter
• Optional erhältlich: Netzteil

Änderungen, die dem technischen Fortschritt dienen, können jederzeit ohne Ankündigung vorgenommen werden.

IMPORTANT NOTICE TO CONSUMERS

WICHTIGER HINWEIS FÜR Kunden

Dieses Produkt wurde unter strenger Bechtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie这点 Produkt über das Internet, per Postversand und/oder mit Telefonischer Bestellung gekauft haben, müssen Sie bestätigten, dass这点 Produkt für Ihr Wohngebiet ausgelegt ist.

WARNING: Verwendung thises Products in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig halten werden.itte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.
