BEDIENUNGSANLEITUNG AX10A KORG

Herzlichen Glückwunsch zum Kauf von AX10A - dem Modeling Signal Processor von Tone Works Korg.itte lessen Sie die Anleitung vor dem Gebrauch sorgfältig durch, Denn sie enthalt alle Informationen fur langen und störungsfreien Betrieb. Legen Sie die Anleitung nach dem Durchlesen griffbereit zum Nachschlagen ab.

Die "REMS" Modeling-Technologie von Korg wird zur Erzielung von zahlreichen ausgeklugten Effekteneingesetzet - 3 Typen von Pre-Effecteken, Ton, 11 Typen von Mikrofon- und Körper-Modeling, 11 Types von Ambience-Effecteken und 1 Typ von Chor-Effecteken sind eingebaut. Die Bedienfeldregler Mikrofon- und Körper-Modeling und Effekte sind am Bedienfeld des AX10A in der Reihenfolge des Signalflusses vom elektrischen Gitarreinegang bis zum Ausgang angeordnet. Dieses intuitive Design macht es leicht, eine breite Palette eigener Sounds zu erschaffen.

Die Mikrofon- u. Körper-Modelle simulieren die Resonanzen verschiedener berühmter Akustikgitarren mit verschiedene Miking-Techniken. Compression, Reverb und Chorus (alle für akustische Gitarren abgestimmt) werden ebenfals geboten.
40 Presets, die das Potential des AX10A's voll ausnutzen sind für sofortige Verwendung vorhanden, und Sie können ihre eigenen Einstellungen in weiteren 40 Anwenderprogrammen speichern.
Das eingebaute Expression-Pedal bietet Echtzeit-Kontrolle von Lautstärke oder Delay/Reverb/Chorus-Tiefe. Außerdem gibt es einen Pedal-Notch-Modus, der es ermöglich, mit dem Pedal die Schwellenfrequenz eines Kammfilters zu steuern. Durch Verwendung des Pedals zur Steuerung des Notch können Sie akustische Rückkopplung vermeiden, während Sie das InstrumentSPIelen.
Der eingebaute Auto Chromatic Tuner erlaubt leises Stimmen, was fur Live-Situationen ideal ist.

Inhaltsverzeichnis

Einleitung 27
VorsichtsmaBregeln 28
Schneller Start 29
Teile und ihre Funktionen 30
Vorderseite 30
Rückseite 31
Setup 32
Ein- und Ausschalten 32
Anschlisse 32
Spielendes AX10A 33
Wahlen von Programmen 33
Bypass und Stummschaltung 33
Tuner 33
Verwendung des Expression-Pedals 34
Erzeugen von Sounds 34
Erzeugen von Sounds auf dem AX10A 34
PRE FX 35
TONE 35
NOTCH 35
MIC & BODY 35
AMB & CHORUS 35
Expression-Pedal 36
NR (Rauschunterrückung) 36
EinProgramm speichern 36
Andere Funktionen 37
Kalibrieren (Einstellen) des Expression-Pedals 37
Zurückstellen auf werkseitige Einstellungen 37
Störungssuche 37
Wichtigste technische Daten 38
AX10A Program Chart 39

Vorsichtsmaßregeln

Verwendungssort

Bei Verwendung des Geräts an den folgenden Orten kann eine Fehlfunktion auftreten.

Im direkten Sonnenlicht
- An Orten mit extremer Temperatur oder Luftfeuchtigkeit
An sehr staubigen oder schmutzigen Orten
An Orten mit starker Vibration
In der Naze von Magnetfeldern

Stromversorgung

SchlieBen Sie das spezielle Netzteil an eine Netzsteckdose mit der richtigen Netzspannung an. SchlieBen Sie es nicht an eine Steckdose mit einer anderen Spannung als der für das Gerä geeigneten an.

Störungen mit anderen elektrischen Geräten

In der Nähe aufgestellte Radio- oder Fernsehgeräte konnen Empfangsstörungen aufweisen. Betreiben Sie these Gerät immer in einem geeigneten Abstand von Radio- oder Fernsehgeräten.

Behandlung

Um Beschädigungen zu vermeiden, betätigten Sie Schalter oder Bedienungselement nicht mit Gewalt.

Pflege

Wenn das AuBere schmutzig wird, mit einem sauberen, trockenen Lappen abwischen. Verwenden Sie keine fluchtingen organischen Lösungsmittel wird Benzol, Terpentin, Reinigungslösungen oder entflammbare Poliermittel.

Die Anleitung aufbewahren

Nach dem Lesen dieser Anleitung bewahren Sie sieitte zum Nachschlagen auf.

Fremdkörper aus dem Gerät halten

Stellen Sie niemals Behalter mit Flüssigkeiten in der Höhe des Geräts ab. Wenn Flüssigkeit in das Gerät eindringt, kann ein Geräteausfall, Brand oder elektrischer Schlag verursacht werden.

Achten Sie darauf, keine Metallobjekte in das Gerätkommen zu halten. Falls ein Gegenstand in das Gerät eindringt,ziehen Sie das Netzteil von der Steckdose ab. Dann wenden Sie sich an ihren Korg-Fachhandler oder an des Geschäft, in dem das Gerät gekauft wurde.

CE-Kennzeichen für europäische harmonisierte Standards

Das CE-Kennzeichen, dass an den mit Netzstrom betriebenen Produkten unserer Firma, hergestellt bis zum 31. Dezember 1996, angebracht ist, zeigt an, dass das betreffende Gerät mit der EMV-Richtlinie (89/336/EWG) und der CE-Kennzeichen-Richtlinie (93/68/EWG) übereinstimmt.

Das nach dem 1. Januar 1997 angebrachte CE-Kennzeichen weist auf Übereinstimmung mit der EMV-Richtlinie (89/336/EWG), CE-Kennzeichen-Richtlinie (93/68/EWG) und Niederspannungsrichtlinie (73/23/EWG) hin.

Außerdem zeigt das CE-Kennzeichen, dass an den mit Batteriestrom betriebenen Produkten unserer Firma angebracht ist, an dass das betreffende Gerät mit der EMV-Richtlinie (89/336/EWG) und der CE-Kennzeichen-Richtlinie (93/68/EWG) übereinstimmt.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Bechtung von Spezifikationen und Spannungsforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie these Produkt über das Internet, per Postversand und/oder mit Telefonischer Bestellung gekauft haben, müssen Sie bestätigten, dass these Produkt für Ihr Wohngebiet ausgelegt ist.

WARNING: Verwendung deses Products in einem anderen Land als dem, fur das es bestimmmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig halten werden.

Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.

WasistREms?

REMS ("Resonant structure and Electronic circuit Modeling System") ist KORGs eigene Sound-Modeling-Technologie, die den komplexen Charakter und die Natur sowohl akustischer als auch elektrischer Instrumente ebenso wie von Elektronikinstrumenten in echten Umgebungen prazise reproduziert. REms emuliert eine large Reihe von Klangerzeugungseigenschaften, einschließlich Instrumentenkörper, Lautsprecher und Boxen, akustische Felder, Mikrofone, Verständerröhren, Transistoren usw.

Schneller Start

2 Bevor Sie Verbindungen mit externen Geräten herstellen, stellen Sie alle Lautstärkeregler auf Minimumstellung und schalten das Gerät aus.
1. Wenn Sie den AX10A mit Batterien betreiben sollen, öffnen Sie das Batteriefach an der Unterseite und setzen vier Mignonzellen (AA, R6) ein (getrennt erhältlich). Wenn Sie den AX10A über das getrennt erhältte Netzeil betreiben sollen, schließen Sie das Netzeil an die Buchse DC9V an der Rückseite an (das Gerät schaltet ein).
2. Stellen Sie den Schalter INPUT L/H in die geeignete Stellung für ihren Gitarreausgang. Verwenden Sie die Stellung „H“, wenn die Gitarre einen hohen Ausgangs-Pickup hat, oder in die Stellung „L“, wenn die Gitarre einen niedrigen Ausgangs-Pickup hat.
3. Schließen Sie ihre Gitarre an die INPUT-Buchse des AX10A an. Wenn Sie Batterien verwenden, schaltet der AX10A zu diesen Zeitpunkt ein.
4. Wenn Sie den AX10A an ein PA-System oder einen Gitarrenverträger anschlieben, stellen Sie den Schalter AMP/LINE auf „AMP". Wenn Sieihn an Kopfhörer, Mischpult oder einen Recorder anschlieben, stellen Sie diesen Schalter auf „LINE".
5. Verbinden Sie die OUTPUT-Buchse des AX10A mit der INPUT-Buchse Ihr Gitarren-Amps oder Recorders. Wenn Sie Kopfhörer verwenden wollen, schreiben Sie diese an die OUTPUT-Buchse an.
6. Schalten Sie die angeschlossenen Geräte an und stellen die Lautstärke auf einen geeigneten Pegel ein. Sie können auch die MASTER-Tasten des AX10A verwenden, um die Lautstärke einzustellen.
7. Betätigten Sie die Programmwahlschalter, um Programme umzuschalten.

TIPPS Der AX10A hat 40 Preset-Programme (01-94) und 40 Anwenderprogramme (0.1-9.4) Werkseitig enthalten die Anwenderprogramme die gleichen Inhalte wie die Preset-Programme.

1. Sie können den Pedal-Effekt mit dem Expression-Pedal steuern. Das Pedal ist aktiv, wenn die PEDAL-LED oben links am Pedal leuchtet. Wenn diese LED erloschen ist, stellen Sie das Pedal ganz nach vorne, um die LED aufleuchten zu halten.Jetzt ist das Pedal aktiv.

Bearbeitene eines Klangs

1. Drehen Sie den Wahlschalter MIC & BODY zum Wahlen Ihres gewünschten Sounds, und verwenden Sie die Taten DEPTH zur Einstellung der Tiefe. Verwenden Sie die Reglerknöpfe zum Einstellen von Ton und Lautstärke. Wenn akustische Rückkopplung auftritt, konnen Sie den NOTCH-Wahler drehen, um die Freqenz, bei der Rückkopplung auftritt, zu unterrücken.

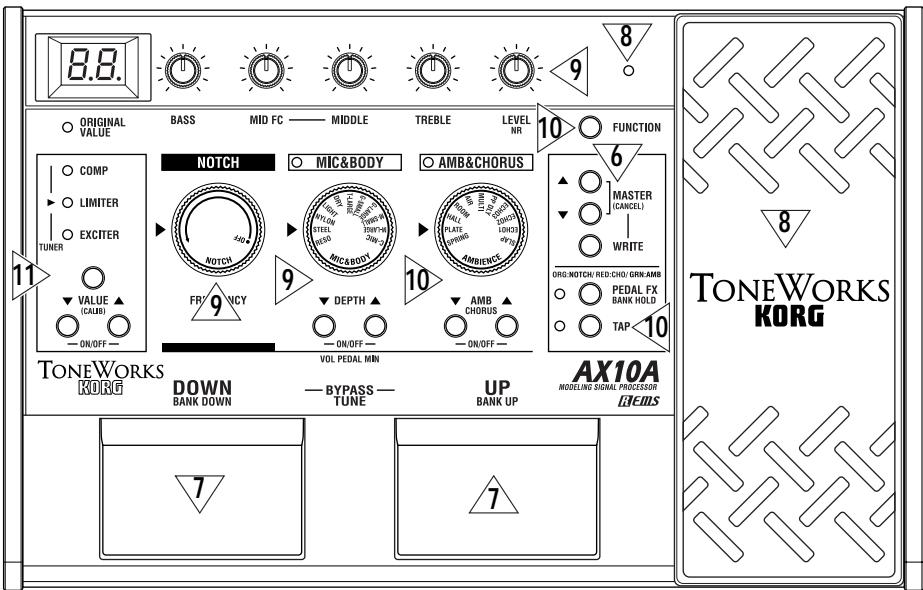

Bearbeiten und Effekt

1. Stellen Sie die Chorus- oder Ambience-Effekte nach Wunsch ein. Verwenden Sie die Tasten AMB (CHORUS) zur Einstellung der Tiefe des gewählten Ambience-Effekts. Durch Gedrückthalten der FUNCTION-Taste, während die Tasten AMB (CHORUS) gedrückt gehalten werden, können Sie die Tiefe des Chorus-Effekts einstehen. Bei einer Einstellung von „00" gibt es keinen Effekt. Die Verzügerungs- oder Reverb-Zeit des Ambience-Effekts kann durch Drücken der TAP-Taste im gewünschten Zeitgabe-Intervall eingestellt werden.
2. Zum Einstellen des Pre-Effectks vor der Stufe Mic & Body drücken Sie die Taste PRE FX zum Wahlen eines Effekts und verwenden Sie die VALUE-Tasten für die Einstellungen. Damit ist unsere kurze Vorstellung des AX10A abgeschlossen. Diese Anleitung enthalt viel mehr Information über den AX10A, lessen Sie sie deshalb北部 gründlich durch, um sicherzustellen, dass Sie alle Fähigkeiten des Modells voll ausnutzen.

Teile und ihre Funktionen

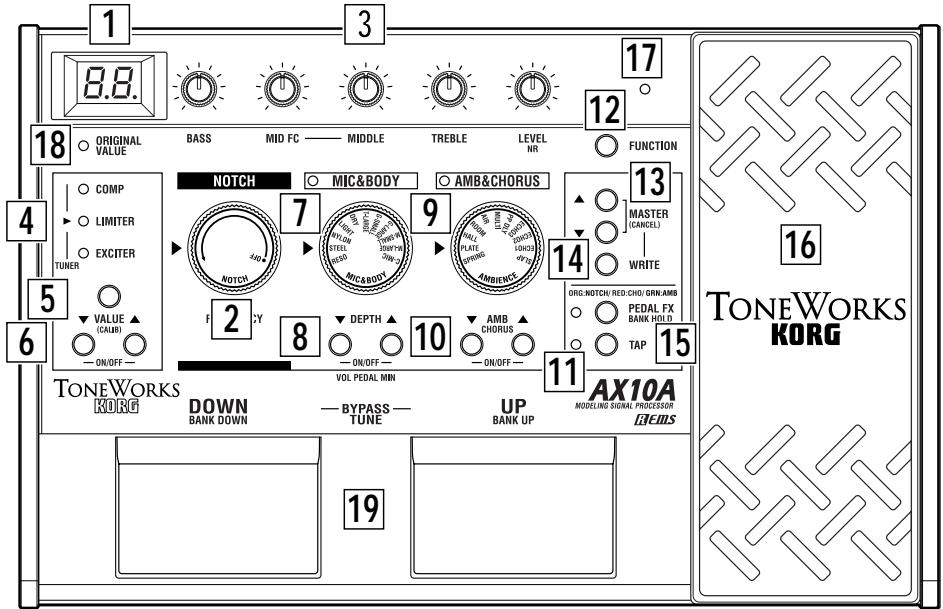

Vorderseite

1 Display

Zeigt die Programmnummer an. Wenn Sie einen Knopf, einen Wahlschalter oder eine Taste bedieren oder das Pedal bewegen, wenn das Pedal FX auf Notch gestellt ist, wird der Parameterwert kurz im Display gezeigt.

Leuchtet, wenn das Gerät eingeschaltet ist.
- Der Punkt unter rechts im Display leuchtet auf, wenn Sie einen Parameterwert bearbeiten.
- Wenn der AX10A mit Batteriestrom lauft, blinkt [L] wenn die Batterien schwach werden.

2 NOTCH-Wahlschalter

Stellt die Freqenz des Kammfilters ein. Sie können akustische Rückkopplung unterträcken, indem Sie den Kammfilter verwenden, um den Frequenzbereich, bei dem Rückkopplung auftritt, abzuschneiden.

3 Klangreglerknopf

These Knöpf dienen zum Einstellen von Gesamtton und Lautstärke des AX10A.

Durch Drehen des Reglers LEVEL/NR bei gedrückt gehaltener FUNCTION-Taste konnen Sie den Betrag der Rauschunterstützung (NR) einstehen.

Manche Einstellungen können Verzerrung im Sound bewirken. In diesen Fall stellen Sie den Klangregler LEVEL/NR (oder die MASTER-Tasten) ein.

4 PRE FX (TUNER) LED

Dienen zum Anzeigen des gewählten Pre-Effectks. Die LEDs leuchten nicht auf, wenn der Pre-Effectekt ausgeschelt ist. Wenn der Tuner arbeitet, zeigen diese LEDs den Unterschied von der korrekten Tonlage an. (S.33)

5 PRE FX-Taste

Bei jedem Drücken dieser Taste schaltet der Pre-Effekt-Typ in der Reihenfolge COMP LIMITER EXCITER COMP usw. um.

6 VALUE (CALIB)-Tasten -ON/OFF-

These Tasten stellen den Wert des Pre-Effecteks ein.

Sie können PRE FX ein- und ausschalten, indem Sie die

Tasten VALUE und gleichzeitig drucken.

Wenn der Tuner arbeitet, konnen Sie diese Tasten zur Einstellung der Kalibrierung (CALIB) verwenden.

MIC & BODY-Wahlschalter

Wählt einen von elf Typen von Mikrofon- oder Körper-Modeling.

These Tasten stellen die Tiefe des Mikrofon- oder Körper-Modeling-Effectks (DEPTH) ein.

Wenn Sie dem Expression-Pedal die Lautstärkeregelung zugewiesen haben, können Sie die Minimum-Lautstärke (d.h. wenn das Pedal ganz zurückgekehrt ist) durch Gedrückthalten der FUNCTION-Taste und Drucken von oder (VOL PEDAL MIN) einstehen.

Sie können den MIC & BODY-Effekt ein- und ausschalten, indem Sie die Tasten DEPTH und ):具体情况 drucken. Wenn ausgeschelt, leuchtet die MIC & BODY LED nicht.

9 AMBIENCE-Wahlschalter

Wählt einen der 11 Typen von Ambience-Effekten.

10 AMB/CHORUS-Tasten-EIN/AUS

These Tasten stellen die Tiefe des Ambience-Effektsein. Sie konnen die Tiefe des Chors einstellen, indem Sie die FUNCTION-Taste gedrückt halten und diese Tasten drucken. Sie konnen den Ambience-Effekt sowie den Chorus-Effekt simultan ein- und ausschalten, indem Sie die Tasten AMB und gleichzeitig drucken.

TIPPS Wenn Sie entweder den Ambience-Effekt oder den Chorus-Effekt ausschalten wollen, verwenden Sie die Taste AMB (CHORUS) , um den Wert auf „00" zu stellen.

11 TAP-Taste
Sie können die Verzögerungs- oder Reverb-Zeit des Ambience-Effektes durch Antippen dieser Taste im gewünschen Interval all einstellen. Die LED links blinkt, um das Tempo anzuzeigen.
12 FUNCTION-Taste
Durch Gedrückthalten dieser Taste und Bedieren eines Knopfes oder einer Taste, bei dem/der eine Funktion in Grün auf der Vorderseite aufgedrucht ist, können Sie den in Grün aufgedruckten Parameter bearbeiten.
13 MASTER (CANCEL)-Tasten
These Tasten stellen die Gesamtlautstärke des AX10A ein (MASTER).
Wenn der AX10A zum Schreiben (Speichern) bereit ist, wird der Schreibvorgang durch drucken auf eine dieser Tasten (CANCEL) beendet.

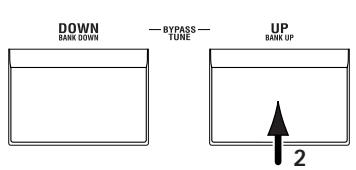

14 WRITE-Taste
Verwenden Sie diese Taste zum Schreiben (Speichern) eines Programms.
Wenn Sie diese Taste drücken, schaltet der AX10A auf „Schreiben-Bereit"-Modus; wenn Sie die Taste erneut drücken, wird das Programm geschrieben (gespeichert). (S.36)
15 PEDAL FX/BANK HOLD-Taste
These Taste wähln den Effekt, der mit dem Expression-Pedal gesteuert wird (Pedal-Effekt).
Bei jedem Tastendruck wechselt die LED die Farbe, um den gesteuerten Pedaleffekt anzuzeigen.

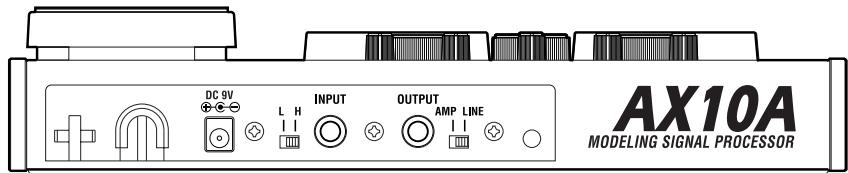

Rückseite

20 INPUT L/H-Wahlschalter

Wahlen Sie diesen Schalter je nach Pickup-Ausgang ihrer Gitarre.

H: Geeignet für Gitarren mit hohem Ausgangs-Pickup

L: Geeignet fur Gitarren mit niedrigem Ausgangs-Pickup

21INPUT-Buchse

Schlieben Sie Ihr Gitarre an diese Buchse an. Verwenden Sie einen 1/4-Zoll-Monostecker. Wenn der AX10A mit Batteriestrom betrieben wird, schaltet das Gerät ein, wenn Sie den Stecker in diese Buchse stecken.

Wenn der AX10A mit Batteriestrom lauft, schaltet er nicht ein, wenn ein 1/4-Zoll-Stereostecker eingesteckt wird.

22 OUTPUT-Buchse

Verbinden Sie diese Buchse mit Ihrem Gitarren-Amp, Recorders oder Kopfhörer.

RED:CHO (rot):Chorus-Effekt

GRN: AMB (grün): Mit AMBIENCE gewähller Effekt OFF : VOLUME (erloschen): Lautstärke-Pedal

Durch Gedrückthalten der FUNCTION-Taste und drucken dieser Taste konnen Sie den Modus „Bank Hold" als die Art wahlen, in der die Programme gewählt werden (BANK HOLD). Siehe „Wahlen von Programmens: b" (S.33).

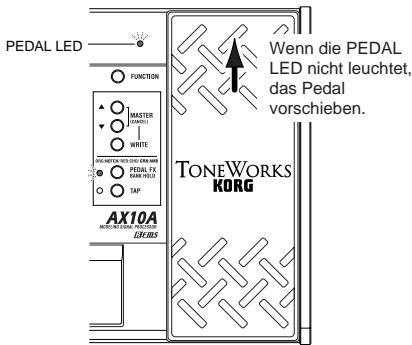

16 Expression-Pedal

Sie konnen these Expression-Pedal zum Steuern von Effekten oder Lautstärke wahren. Durch Vorschieben des Pedals nach vorne konnen Sie den gewährten Pedal-Effekt ein- und ausschalten.

VOLUME und NOTCH können durch Vorschieben des Pedals ein- oder ausgeschaltet werden.

17 PEDAL LED

These LED leuchtet auf, wenn das Expression-Pedal aktiv ist.

18 ORIGINAL VALUE LED

These LED leuchtet, wenn der bearbeitete Wert identisch mit dem gespeicherten (originalen) Wert ist.

19 Programmwahlschalter DOWN/BANK DOWN, UP/BANK UP -BYPASS, TUNE-

Verwenden Sie diese Schalter zum Wahlen von Programmen. Sie können Programme auf eine von drei Arten wahren. Siehe „Wahlen von Programmens" (S.33)

Wenn Sie die Tasten UP und DOWN gleichzeitig drücken, werden die Effekte umgangen und der Tuner arbeitet (BYPASS) (S.33).

23 AMP/LINE-Wahlschalter

Stellen Sie diesen auf „AMP“, wenn Sie an ein PA-System oder einen Gitarrenverträger für Verwendung bei hoher Lautstärke anschreiben. Verwenden Sie die Einstellung „LINE“, wenn Sie an einen Recorder oder Kopfhörer usw. anschreiben.

24 DC9V

Das getrennt erhältliche Netzteil kann hier angeschlossen werden (S.32). Wenn dieser Anschluss vorgenommen ist, wird das Gerät automatisch eingeschaltet.

Sie müssen immer das vorgeschriebene Netzteil verwenden (S.38).

25 Kabelhaken

Wenn das getrennt erhältliche Netzeil verwendet wird, schlieben Sie das Kabel des Netzeils um diesen Haken an (S.32).

Setup

Ein- und Ausschalten

Vor dem Ein- oder Ausschalten müssen Sie die Lautstärke von angeschlossenen Geräten herunterdrehen.

Bei Batteriebetrieb:

1. Zum Öffnen des Batteriefachs drücken Sie den mit Pfeil markierten Zapfenleitung und haben den Deckel an. Setzen Sie vier Alkali-Mignonzellen (AA, R6) (getrennt erhältlich) unter Beachtung der richtigen Polung ein und schließen Sie die Abdeckung.

1. Bei Batteriebetrieb schaltet der Strom ein, wenn ein Monokabel in die INPUT-Buchse eingesteckt ist. Das Display leuchtet beim Betrieb auf. Der Strom schaltet aus, wenn Sie das Kabel von der INPUT-Buchse abziehen.

23 Wenn Sie den AX10A nicht verwenden, empfehlen wir, das Kabel von der INPUT-Buchse abzuziehen, um die Lebensdauer der Batterie zu verlangern.
Wenn Sie ein Stereokabel anschließen, wird das Gerät nicht eingeschaltet.
43 Wenn die Batterien schwach werden, blinkt die Anzeige lo im Display. Bitte ersetzen Sie die Batterien so Schnell wie möglich. Wenn tote Batterien im Gerat gelassen werden, konnen sie leck werden oder andere Fehlfunktionen verursachen. Sie sollen auch die Batterien entfernen, wenn Sie AX10A langere Zeit nicht verwenden wollen.

Bei Verwendung des Netzteils:

1. Schließen Sie das getrennt erhältliche Netzteil an die Buchse DC9V an und stecken Sie das Netzteil in eine Steckdose. Die POWER LED leuchtet auf, und das Gerät wird eingeschaltet.
   Verwenden Sie nur das vorgeschriebene externe Netzeil. (S.38)
   Wenn Sie den AX10A nicht verwenden, trennen Sie immer das Netzeil von der Steckdose ab. Behandeln Sie das Kabel nicht mit Gewalt. Wickeln Sie das Netzeilkabel um den Haken, wie in der Abbildung gezeigt.

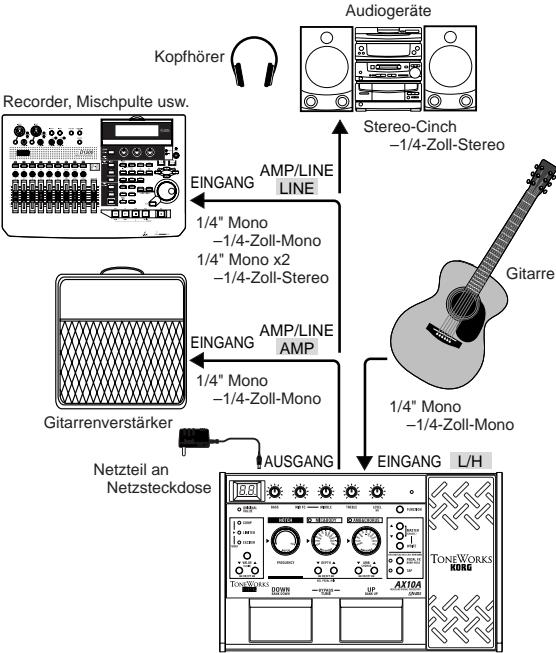

Anschlüsse

1. Schalten Sie das anzuschliebende Gerät aus, und stellen Sie alle Lautstärkeregler auf Minimum ein.
2. Stellen Sie den Schalter INPUT L/H entsprechend dem Ausgang der Pickups ein.

Die Stellung „H“ ist für Gitarren mit hohem Ausgangs-Pickup geeignet. Die Stellung „L“ ist für Gitarren mit niedrigem Ausgangs-Pickup geeignet.

1. Schlieben Sie ihre Gitarre an die INPUT-Buchse an.
2. Stellen Sie den AMP/LINE-Wahlschalter in die richtige Stellung.

Wahlen Sie die Stellung "AMP", wenn Sie den Ausgang des AX10A an ein PA-System oder einen Gitarrenveränderter für Verwendung bei hoher Lautstärke anschließen, oder die Stellung "LINE", wenn Sie den Ausgang an einen Recorder, ein Audiogerät oder Kopfhörer anschließen.

1. SchlieBen Sie die Buchse OUTPUT an ihren Verträker oder Recorder etc. an.

Die OUTPUT-Buchse ist Stereo (TRS); wenn Sie ein Mono-Kabel zum Anschlieben von Gitarrenveränderer usw. verwenden, wird deshalb nur der Kanal L (links) gehört. Wenn Sie über Kopfhörer horen, schlieBen Sie diese an diese Buchse an.

Wenn Sie an zwei Kanäle eines Mischpults speisen oder zwei Verständärker in Stereo verwenden, verwenden Sie ein Stereo-zu-Doppelmono-Kabel.

1. Wenn Sie mit dem Herstellen von Verbindungen fertig sind, schalten Sie ihren Gitarrenvermöger, Recorder oder andere Audiogerät an und stellen die Lautstärke ein.

Verwenden Sie die MASTER-Tasten, um die Gesam-lautstärke (Master Level) des AX10A einzustellen. (S.31-13)

TIPPS Wenn der Klang verzerrt ist, wenn der AX10A umgangen wird, stellen Sie den Schalter INPUT L/H in Stellung „H". Wenn der Klang immer noch verzerrt ist, stellen Sie die Lautstärke der Gitarre niedriger ein.

Spiel des AX10A

Wahlen von Programmen

Wenn Sie mit dem Setup fertig sind, können Sie Programme wahlen und sie ausprobieren.

Der AX10A hat 40 Preset-Programme und 40 Anwenderprogramme. Es gibt zehn Preset-Banken (0-9) und zehn

Anwender-Banken (0.-9.), mit vier Programmen in jeder Bank.

Anwenderprogramme

Bank: 0.~9. Programm: 1~4

Preset-Programme

Bank: 0~9 Programm: 1~4

Sie können Programme auf eine von drei Arten wahren.

a: Durch die Programme aller Banken schalten

1. Drücken Sie den Programmwahlschalter UP oder DOWN. 9.4 ÷ 01 ÷ 02 ÷ 03 ÷ 04 ÷ 11 ÷ ÷ 93 ÷ 94 ÷ 0.1

b: Durch die Programme in einer Bank schalten

1. Halten Sie die FUNCTION-Taste gedrückt und drucken Sie die Taste PEDAL FX (BANK HOLD), um den Modus "Bank Hold" zu wahren. Die Bank erscheint als „H" im Display.
2. Drücken Sie den Programmwahlschalter UP oder DOWN. Nur das Programm ändert sich; die Bank bleibt unverändert.

1. Um den Modus „Bank Hold" zu unterträcken, halten Sie die FUNCTION-Taste gedrückt und drucken Sie die Taste PEDAL FX (BANK HOLD).

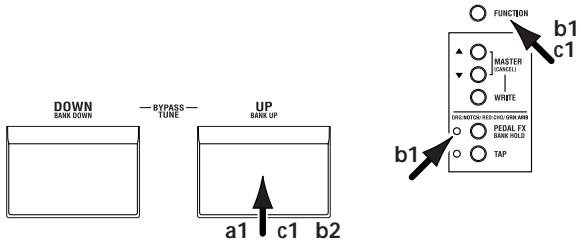

c: Durch die Banken schalten (das Programm fest laßen)

1. Halten Sie die FUNCTION-Taste gedrück und drucken Sie den Programmwahlschalter UP (BANK UP) or DOWN (BANK DOWN). Die Bank wird umgeschaltet. Sie konnen diese Methode auch verwenden, während der Modus Bank Hold gewählt ist. (Das folgende Programm gilt, wenn Programm 1 gewählt ist)
   ...11÷21÷31÷41÷...÷91÷0.1÷...÷9.1...

Bypass und Stummschaltung

Wenn Sie den AX10A umgehen, ist Ihr Sound direkt ("dry") ohne jegliche Effekte ("wet").

Wenn Sie den AX10A stummschalten, kommt kein Ton.

1. Drücken Sie die Programmwahlschalter UP und DOWN gleichzeitig.

Bypass:

Drücken Sie UP und DOWN gemeinschaftig und halten Sie sie sofort los.

Stummschalten:

Drücken Sie UP und DOWN gleichzeitig und halten Sie sie etwa eine Sekunde gedrückt; dann setzen Sie sie los.

Wenn Sie UP und DOWN gleichzeitig gedrück halten, blinkt das Display [-] langsam, und nach etwa einer Sekunde blinkt es schneller. Zur Umgehung setzen Sie die Tasten los, während das Display langsam blinkt. Zur Stummschaltung setzen Sie die Tasten los, während das Display schnell blinkt.

1. Zum Aufheben von Bypass oder Stummschaltung drucken Sie den Programmwahlschalter UP oder DOWN

Tuner

Sie können den eingebauten auto-chromatischen Tuner zum Stimmmen Ihrer Gitarre verwenden. Zum Aktivieren des Tuners drücken Sie die Programmwahlschalter UP und DOWN gleichzeitig.

TIPPS Sie können den Tuner durch wahlen von Bypass oder Stummschaltung aktivieren. Wenn Sie Stummschaltung wahren, können Sie leise stimmen.

Tuning-Verfahren

1. Zum Aktivieren des Tuners drücken Sie gleichzeitig die Programmwahlschalter UP und DOWN, um den AX10A entweder zu umgehen oder stummzuschalten. Für das Verfahrens siehe „Bypass und Stummschaltung" (oben).
2. Zupfen Sie an der Saite, die Sie stimmen wollen, und der am nachsten liegende Notename erscheint im Display. Ein Dezimalpunkt „rechts darüber der Note zeigt ein Erhöhungszeichen (#).
   26 Spielens Sie beim Stimmen nicht zwei oder mehr Saiten gleichzeitig.
3. Stimmen Sie die Saite ungefahr ab, so dass die richtige Note im Display erscheint.
4. Stimmen Sie die Saite so ab, dass nur die mittlere LED der Sektion PRE FX (TUNER) leuchtet.

Wenn der Name der Note A# ist Zu niedrig

Zu hoch

Richtig gestimmt

1. Wenn Sie mit dem Stimmen fertig sind, drücken Sie den Programmwahlschalter UP oder DOWN erneut, um zum normalen Betrieb zurückzuschalten.

Einstellen der Tuner-Eichung

Beim Einschalten des Geräte ist das mittlere A auf einer Bezugsfrequenz von 440 Hz eingestellt. Wenn gewünscht, können Sie diese Bezugstonhöhe einstellen (kalibrieren).

1. Wenn der Tuner aktiviert ist, verwenden Sie die VALUE (CALIB)-Tasten zur Einstellung der Kalibrierung. Der Bereich ist 438-445 Hz. Wenn Sie den Wert einstehen, zeigt das Display die niedrigeren beiden Stellen der Kalibrierungsfrequency (z.B., 41^ für 441 Hz).
   Der AX10A merkt sich nicht die Tuner-Kalibrierungseinstellung beim Ausschalten.

Verwendung des Expression-Pedals

Sie können das Expression-Pedal verwenden, um Parameter wie Lautstärke, Ambience-Pegel, Chorus-Tiefe oder Kamfilterfrequenz zu steuern.

Der vom Pedal gesteuerte Effekt kann einer der elf AMBIENCE-Effekte, CHORUS, NOTCH oder Lautstärke sein. Sie können einen davon von dem Pedal steuern.

Verwendung des Expression-Pedals

1. Wahlen Sie ein Programm, für das die PEDAL LED (oben links am Expression-Pedal) leuchtet.

Wenn Sie ein Programm gewählt haben, für das die PEDAL LED leuchtet, können Sie das Expression-Pedal zur Steuerung eines Pedal-Effektswirven.

Auf für Programme, bei denen die PEDAL-LED nicht leuchtet, können Sie das Pedal ganz vorschiben, um es einzuschalten (die PEDAL LED leuchtet auf).

Wenn das Pedal zu Lautstärke oder NOTCH zugewiesen ist, können Sie den Effekt nicht durch Betätigungen des Pedals ein- und ausschalten.

1. Betätigten Sie das Expression-Pedal beim Spielen. Der ausgegebene Klang ändert sich beim Auf- und Abbewegen des Pedals. Wenn Sie PEDAL FX zu NOTCH zugewiesen haben, können Sie die akustische Rückkopplung durch Betätigten des Pedals unterträcken; bewegen Sie das Pedal zu dem Punkt, wo die Rückkopplung verschwindet. Wenn Sie keine akustische Rückkopplung feststellen, empfehlen wir, das Pedal auf Minimalstellung zu stellen, um den Effekt ausschalten.
   Behandeln Sie das Expression-Pedal nicht mit Gewalt. Bevor Sie das Expression-Pedal verwenden, sollen den Sie die Kraft bestimmen, die zum Aufleuchten der PEDAL LI oder zum Steuern des Effektsr erforderlich ist, und nur die erforderliche Kraft einsetzen.
   TIPPS Drücken Sie die Taste PEDAL FX, um den Effekt oder die Lautstärke, je nachdem was mit dem Expression-Pedal gesteuert wird, anders einzustellen. Die Belegung wird durch die Farbe der LED links am Pedal angezeigt (S.48). Auf Seite 48 wird auch beschrieben, wie Sie einen durch Betätigung des Pedals erzeugten Sound speichern können.

Erzeugen von Sounds

Erzeugen von Sounds auf dem AX10A

Sie können Sounds auf zwei Weisen erzeugen; Sie können ein vorhandenes Preset-Programm oder ein Anwender-Programm bearbeiten, oder Sie können einen Sound „von Grund auf“ erzeugen.

Wenn Sie einen Sound erzeugen wollen, der auf einem vorhandenen Programm absiert, wahren Sie ein Programm, dass dem gewünschten Soundähnlich ist und modifizieren Sie es nach Bedarf. Stellen Sie die Klangregler BASS, MID FC/GAIN und TREBLE ein, und verwenden Sie die Tasten VALUE, DEPTH und TAP zum Einstellen der Tiefe jedem Effekt.

Wenn Sie einen Sound von Grund auf erzeugen wollen, ist eine Möglichkeit darauf, einen MIC & BODY TYPE zu wahren. Wenn Sie damit die Effekte PRE FX und AMB & CHORUS ausgeschelt让他们, ist es leichter, die Unterschiede zwischen den verschiedenen Mikrofon- und Körpermodellen zu horen. Durch gleichzeitiges Drucken der Tasten VALUE oder DEPTH und wird der entsprechende Effekt ein- und ausgeschaltet. Wenn Sie einen Mikrofon- und Körpertyp gewählt haben, stellen Sie die Klangregler BASS, MID FC, MIDDLE, TREBLE und LEVEL nach Wunsch ein.

Wenn Sie die Einstellungen für Mic & Body vorgenommen haben, können Sie Effekte hinzufugen. AMB & CHORUS liegt hinter der Sektion Mic & Body. Durch gleichzeitiges Drucken der Tasten DEPTH und wird der Effekt eingeschaltet, und durch Drehen des Reglers AMB & CHORUS wird der zu verwenden gewünschte Effekt gewählt. Verwendten Sie dann die Tasten DEPTH zur Einstellung der Tiefe Effekts. Für den Chorus-Effekt konnen Sie die FUNCTION-Taste gedrück halten und die DEPTH-Taste zum Einstellen der Effekt-Tiefe verwenden. Die Verzögerungs- oder Reverb-Zeit des Ambience-Effekts kann durch Drucken der TAP-Taste im gewünschten Zeitgabe-Intervalt eingestellt werden.

Als nachstes können Sie PRE FX einstellen, gelegen vor der Sektion Mic & Body. Schalten Sie den Effekt ein, und drücken Sie die Taste PRE FX zum Wahlen eines Effekts. Verwenden Sie die Tasten PRE FX VALUE zum Einstellen der Effektstärke. Es kann wünschenswert sein, AMB & CHORUS kurzzeitig auszuschalten, während Sie PRE FX einstellen.

Schließlich verwenden Sie die Taste PEDAL FX zum Bestimmern, was vom Expression-Pedal gesteuert wird. Die Pedalbelegung (Effekt oder Lautstärke) wird bei jedem Tastendruck geändert.

Wenn Sie ungewünschte Störungen horen, können Sie die Rauschunterdrückung (S.36) einstellen. Halten Sie die FUNCTION-Taste gedrückt und drehen Sie den NR-Regler (ganzrechtiger Regler) zum Einstellen der Stärke der Unterdrückung.

Schließlich, wenn Sie den richtigen Sound gefunden haben, können Sie in den den Speicher schreiben (speichern). Wenn Sie auf ein anderes Programm umschalten oder das Gerät ausschalten, ohne das neue Programm zu speichern, gehen das Programm verloren.

Manche Effekteinstellungen können zu ungewünschter Verzerrung führen. In thisem Fall stellen Sie den VOLUME-Regler niedriger ein.

PRE FX

Verwenden Sie die Taste PRE FX zum Wahlen des Effekt-Types und verwenden Sie die VALUE-Tasten zum Einstellen der Effektstärke.

TYPE	Erklärung	VALUE
COMP	Kompressor, der für konsistentere Picking-Lautstärke sorgt.	Stellt die Empfindlichkeit ein 0...30
LIMITER	Limiter, der zu hohe Pegel unterrückt.	Begrenzungsbetrag 0...30
EXCITER (*1)	Exciter, der im Höhenbereich für mehr Leibligkeit sorgt.	Effekt-Tiefe 0...30

TONE (^*1)

Eine Dreibereich-Klangregelung. Sie konnen die Rauschunterrückung (NR) durch durch Gedrückthalten der FUNCTION-Taste und Drehen des LEVEL (NR)-Reglers einstellen.

BASS	Stellt Tiefenbereich ein (00...30).
MID FC	Stellt Mitten-Spitzenfrequenz im Bereich von 170 Hz...3 kHz ein (1...10).
MIDDLE	Stellt Mittenbereich ein (00...30).
TREBLE	Stellt Höhenbereich ein (00...30).
LEVEL	Lautstärkeeinstellung (00...30).
NR	Betrag der Rauschunterrückung.

NOTCH

Sie konnen akustische Rückkopplung eliminieren, indem Sie mit thisem Wahlschalter die Freqenz des Kammfilter einstellen. Wenn Sie den Regler ganz nach links stellen, wird der Kammlter ausgeschaltet. Drehen Sie den Regler gaz nach rechts, um die Kammlfilterfrequenz anzuheiten, und suchen Sie den Punkt auf, bei dem Rückkopplung auftritt. Wenn keine Rückkopplung auftritt, empfehlen wir, den Kammlfilter ausgeschaltet zu halten. Wenn Sie PEDAL FX zu NOTCH zugewiesen haben, konnen Sie das Expression-Pedal verwenden, um die Kamfilterfrequenz einzustellen.

FREQUENCY

Kammfilterfrequenz (niedrig-hoch). Ganz links ist ausgeschaltet.

MIC & BODY (^*1)

Drehen Sie den Wahlschalter MIC & BODY zum Wahlen eines Mic & Body-Typs, und verwenden Sie die Tasten DEPTH zur Einstellung des Parameters DEPTH.

TYPE	Erklärung	DEPTH
C-MIC	Kondensatormikrofon-Simulation.	Mikrofon-Abstand 0 (fern)...30 (nah)
M-LARGE	Ein großer, alter Körper, geeignet für eine Reihe verschiedener Situationen.
M-SMALL	Ein kleiner, alter Körper, geeignet für zarte Arpeggios usw.
G-LARGE	Ein großer, alter Körper mit festem Sound, geeignet zum Schlagen von Akkorden.
G-SMALL	Ein kleiner Körper mit einem distincten Mittenbereich, beliebt bei Country & Blues Interpreten.
T-LARGE	Ein großer Körper, charakterisiert durch einen anspruchsvollen Sound, geeignet für Pop. Der Sound eines der neuen amerikanischen Hersteller.	Effekt-Tiefe 0...30
DRY	Großer Körper mit charakteristischem trockenem Sound.
LIGHT	Leicht klangender Körper, geeignet für eine Band oder ein Ensemble.
NYLON	Simuliert einen Nylonsaiten-Sound.
STEEL	Körper mit charakteristischen metallischen Höhen, geeignet für Rock.
RESO	Resonatorgitarrenkörper, geeignet zum Slide-Spiel.

AMB & CHORUS

Verwenden Sie den AMBIENCE-Wahlschalter zum Wahlen des Ambience-Effekttypus, und verwenden Sie die AMP-Taste zum Einstellen des AMP-Parameters. Durch zweimaliges Drucken der TAP-Taste im gewürschten Interval küssen Sie die Delay-Zeit oder Reverb-Zeit einstellen. Zum Einstellen der Chorus-Effekttiefe halten Sie die FUNCTION-Taste gedrück und verwenden sie the AMB-tasten. AMBIENCE und CHORUS konnen gleichzeitig verwendet werden. Wenn Sie entweder den Ambience-Effekt oder den Chorus-Effekt separat ausschalten worden, stellen Sie den entsprechenden Parameterwert auf ^ .Wenn Sie PEDAL FX zu AMB oder CHO zuweisen, steuert das Expression-Pedal diesen Effekt.

TYPE	Erklärung	TAP	Normal	PEDAL FX: AMB
			AMB	PEDAL	AMB
SLAP	Slap-Delay, dessen Verzögerungszeit 1/4 des Intervalls beträgt, bei dem Sie TAP drücken.	Verzögerungszeit: bis zu 250 [ms]	Effektpegel: 0...30	Steuert die Effekt-Tiefe	Gibt die Effekt-Tiefe bei maximaler Pedalposition an
ECHO1	Band-Echo-Simulation mit warmem Ton (Feedback niedrig).
ECHO2	Band-Echo-Simulation mit warmem Ton (Feedback mittel).
ECHO3	Band-Echo-Simulation mit warmem Ton (Feedback hoch).
PP DLY	Ping-Pong-Delay, der von links nach rechts spring.
MULTI	Multi-Tap-Delay.
AIR	Reverb mit luftigem Feeling.	N/A (*2)
ROOM	Raum-Reverb.	Reverb-Zeit: bis zu 4,0 [s]
HALL	Hall-Reverb (*3).	Reverb-Zeit: bis zu 8,0 [s]
PLATE	Plate-Reverb (*3).
SPRING	Spring-Reverb (*3).

(^1) Manche Einstellungen konnen zu Verzerrung führen. In thisem Fall verringern Sie den Parameterwert. (^2) Die Taste andert nicht den Wert. (^*3) Die Reverb-Zeit ist auf das Doppelte des Intervals eingestellt, bei dem Sie TAP drucken.

TYPE	Erklärung	Normal	PEDAL FX: CHO
		CHORUS	PEDAL	CHORUS
CHORUS	Stereo-Chorus für Elektro-Akustik.	Effekt-Tiefe: 0...30	Effekt-Tiefe	Nichts geschlossen

Expression-Pedal

Wahlen des Effekts, der durch das Pedal gesteuert wird

Drücken Sie die Taste PEDAL FX, um den Effekt zu wahlen, der mit dem Expression-Pedal gesteuert wird. Die LED links zeigt den Effekt (oder die Lautstärke) an, der(die) gesteuert wird.

ORG: NOTCH (orange): Kammfilterfrequency

RED:CHO (rot):Chorus-Effekt

GRN: AMB (grün): Mit AMBIENCE gewähler Effekt

OFF : VOLUME (erloschen): Lautstärke-Pedal

Verwendung des Pedals zum Ein-/Ausschalten des Effektis

Durch vollständiges Vorschieben des Pedals konnen Sie den zu PEDAL-FX zugewiesenen Effekt ein- und ausschalten.

Wenn eingeschättet, leuchtet die LED links vom Pedal. Wenn PEDAL FX zu VOLUME oder NOTCH zugewiesen ist, kann die LED nicht ausgeschlossen werden.

Einstellung des Minimalwerts des Lautstärke-Pedals

Wenn PEDAL FX zu VOLUME zugewiesen ist, können Sie die FUNCTION-Taste gedrück halten und die Tasten MIC & BODY DEPTH verwenden, um die Minimallautstärke einzugeben (VOL PEDAL MIN), die vom Pedal gesteuert wird.

Speichern des Sounds einer bestimmten Pedal-position

Wenn PEDAL FX zu AMB, CHO oder VOLUME zugewiesen ist, können Sie den durch Betätigten des Pedals erzeugten Sound nicht speichern. Der Effekt ist immer der Sound entsprechend der aktuellen Position des Pedals. Wenn aber PEDAL FX zu NOTCH zugewiesen haben, können Sie den Kammfilterfrequenzpunkt wie durch Betätigten des Pedals spezifiziert speichern.

NR (Rauschunterrückung)

Zum Einstellen des Betrags der Rauschunterrückung halten Sie die FUNCTION-Taste gedrückt und drehen Sie den Klangregler (NR).

Je nach dem angeschlossenen Gerät können sehr hohe NR-Einstellungen bewirken, dass Noten abgeschritten werden. In thisem Fall stellen Sie den Pegel niedriger ein.

Ein Programm speichern

Wenn Sie einen Sound erzeugt haben, den Sie bewahren, wollen, können Sie ein zu einem der 40 Anwender-Programme (0.1-9.4) schreiben (speichern).

Wenn Sie Programme umschalten oder das Gerät ausschalten, bevör Sie Ihr bearbeitetes Programm schreiben, gehen die von Ohnen vorgenommen Änderungen verloren.
Das Programm, das am Speicherort bereits vorhanden war, wird damit überschreiben.
1. Drücken Sie die WRITE-Taste. Die Programmnummer blinking im Display, und der AX10A ist im „Schreibbereit“-Modus.
2. Verwenden Sie die Programmwahlschalter zum Wahlen des Speicherorts für das Programm.
Sie können nicht zu einem Preset-Programm (01-94) schreiben.
3. Drücken Sie die WRITE-Taste zum Schreiben des Programms zu der gewählten Programmnummer.

Wenn Sie sich entscheiden, nicht zu schreiben, drücken Sie eine der Tasten MASTER (CANCEL) zum Verlassen des Schreibbereit-Modus (Display blinkt). Sie kehren damit zum Normalbetrieb zurück.

Andere Funktionen

Kalibrieren (Einstellen) des Expression-Pedals

Wenn das Expression-Pedal nicht richtig arbeitet, führen Sieitte die das unten beschriebene Verfahren aus.

Beim Kalibrieren des Pedals verwenden Sie ihre Hand, Denn akkurate Messungen sind möglichwerse nicht möglich, wenn Sie das Pedal mit dem Fuß bedieten.
1. Während die FUNCTION-Taste und die Taste PEDAL FX gleichzeitig gedrückt gehalten werden, schalten Sie das Gerät ein. Im Display erscheint ca. eine Sekunde lang [Pd], und danach erscheint _.
2. Bewegen Sie das Pedal langsam darüber. Wenn es stoppt, gehen Sie ihre Hand vom Pedal und drücken die Taste PEDAL FX. Das Display schaltet von auf um. Wenn Sie die Taste MASTER (CANCEL) während des Kalibrierungsvorgangs drucken, wird die Kalibrierung unterbrochen und die Programmnummer erscheint.

1. Bewegen Sie das Pedal langsam vor. Wenn es stoppt, gehmen Sie ihre Hand vom Pedal und drücken die Taste PEDAL FX. Wenn die Einstellung beendet ist, blinkt [oo] im Display, und danach erscheidt die Programmnummer. Prüfen Sie das Pedal, um sicherzustellen, dass die Einstellungen korrekt sind.
   TIPPS Wenn Sie z.B. PEDAL FX zu VOLUME zuweisen und VOL PEDAL MIN auf „0" stellen, wird es leicht, den MIN-Pegel zu bestimmen, wenn das Pedal ganz zurückgestellt wird.
   Wenn der Kalibrierungsbetrieb versagt, zeit das Display [E] an, und Sie werden zu dem Display vor der Kalibrierung (zurückgestellt. Wenn wiederholte Versuche erfolglos sind, ist es möglich, dass eine Fehlfunktion am AX10A vorliegt. Wenden Sie sich an ihren Fachhändler.

Zurückstellen auf werkseitige Einstellungen

1. Schalten Sie das Gerät ein, während Sie die WRITE-Taste gedrückt halten. Im Display erscheint [L d]. Wenn Sie sich entscheiden, normal zu starten ohne die werkseitigen Einstellungen zu laden, drücken Sie eine der Tasten MASTER (CANCEL).
2. Wahlend die Anzeige im Display erscheint, drucken Sie die WRITE-Taste. Die werkseitigen Programme werden in den Anwender-Bereich (0.1-9.4) geladen. Wenn der Ladevorgang beendet ist, blinkt im Display, und danach erscheint die Programmnummer.
   Schalten Sie nie das Gerät aus, während dieser Vorgang abläuft.
   Denken Sie daran, dass beim Neuladen der Preset-Programme alle vorher geschriebenen Programme über-schreiben werden.

Störungssuche

Wenn der AX10A nicht erwartungsgemäß arbeitet, prüfen Sieitte zuerst die folgenden Punkte. Wenn sich dadurch das Problem nicht beheben{lsst, wenden Sie sich an ihren Fachhändler.

Gerat schaltet nicht ein.

Sind Batterien eingesetzt? Beziehungsweise, ist das Netzteil an eine Netzsteckdose angeschlossen? (S.32)
Ist ein Mono-Cinchsteckerkabel an die INPUT-Buchse angeschlossen? (S.32)

Kein Ton

Sind ihre Gitarre, Verstärker und/oder Kopfhörer an die richtigen Buchsen angeschlossen? (S.32)
Ist Ihr Verständner eingeschaltet und richtig eingestellt?
Sind Kabel beschädigt?
Ist der Master-Pegel des AX10A auf 0^ oder einen niedrigeren Pegel eingestellt? (S.31)
Ist die Programm-Lautstärke des AX10A auf „0" oder einen niedrigeren Pegel eingestellt? (S.35)
Ist die Lautstärke Ihres Instruments heruntergedrecht? Ist der AX10A stummgeschaltet?

Es wird kein Effekt gehört

Wird der AX10A umgangen? (S.33)
Sind die im Programm verwendeten Effekte eingeschaltet?

Pedal arbeitet nicht

• Haben Sie ein Programm gewählt, das einen Expression-Pedal-Effekt verwendet? (S.34, 36)
  Leuchtet die Pedal-Anzeige?

Kann nicht schreiben (Display zeit „Er“ an)

• Haben Sie das Gerät ausgeschaltet, während Preset-Programme geladen wurden?
• Laden Sie die Preset-Programme neu. (S.37)

Wichtigste technische Daten

Anzahl der Mic & Body-Modelle: 11

Effekte: Pre-Effekt-Typen: 3

Ton: 1

Ambience-Type: 11

Chorus: 1

Notch: 1

Rauschunterrückung: 1

Anzahl der Programme: Preset-Programme: 40 (10 Banken x 4 Programm)

Anwenderprogramme:40(10 Banken x 4Programme)

Gitarreinegang (Mono 1/4-Zoll-Buchse)

Ausgang: Line/Kopflörer Doppel-Ausgang (Stereo 1/4-Zoll-Buchse)

Tuner: Tuning-Bereich: 27,5 Hz - 1.318,5 Hz (A0-E6)

Tuner-Kalibrierung: A = 438 Hz - 445 Hz

Stromversorgung: Vier Alkali-Mignonzellen (AA, R6) (nicht mitgeliefert, erlauben ca. 18 Stunden kontinuierli

chen Betrieb) oder getrennt erhältliches Netzteil (Gleichstrom 9 V⊕-Θ)

Abmessungen (B x T x H): 287 mm x 182 mm x 60 mm

Gewicht: 1,1 kg (ohne Batterien)

Zubehör: Bedirnungshandbuch

Optionen: Netzteil

Änderungen des Designs und der technischen Daten ohne Vorankündigung bleiben im Sinne ständiger Produktverbesserungen vorbehalten.

AX10A Program Chart

ProgNo	PRE FX	VALUE	NOTCH	BASS	MID FC	MIDDLE	TREBLE	LEVEL	MIC&BODY TYPE	MIC&BODY深度	AMB TYPE	AMB DEPTH	TAP	CHORUS	PEDAL FX	VOL PEDAL MIN	NR
01	COMP	11	0	22	6	24	23	20	C-MIC	30	HALL	13	3.0[s]	4	AMB	--	10
02	COMP	10	0	23	1	20	26	16	M-LARGE	26	PLATE	15	6.4[s]	0	AMB	--	10
03	COMP	10	0	22	5	24	24	17	G-SMALL	30	AIR	0	--	--	CHO	--	10
04	OFF	--	0	15	6	15	12	30	T-LARGE	30	ECHO1	30	420[ms]	19	VOL	0	10
11	LIMITER	12	0	27	7	19	21	18	G-LARGE	28	PLATE	10	3.0[s]	0	AMB	--	10
12	OFF	--	0	16	3	22	22	23	LIGHT	25	ECHO3	21	500[ms]	5	AMB	--	10
13	OFF	--	0	24	7	26	21	22	DRY	30	PLATE	10	3.0[s]	--	CHO	--	10
14	LIMITER	15	0	24	5	19	22	21	STEEL	24	AIR	19	--	--	CHO	--	10
21	OFF	--	0	27	1	20	27	16	M-LARGE	26	AIR	15	-	0	VOL	0	10
22	OFF	--	0	21	6	18	15	22	NYLON	30	ROOM	13	0.6[s]	0	VOL	0	10
23	COMP	16	0	20	6	18	25	19	M-SMALL	30	AIR	20	-	0	AMB	--	10
24	LIMITER	16	0	22	6	26	18	20	C-MIC	23	ROOM	19	0.6[s]	16	VOL	0	10
31	LIMITER	18	0	14	8	20	15	24	T-LARGE	30	AIR	16	-	19	VOL	0	10
32	OFF	--	0	22	5	24	23	19	G-SMALL	30	OFF	--	-	--	VOL	0	10
33	LIMITER	10	0	15	6	15	15	25	OFF	--	SPRING	20	2.6[s]	--	CHO	--	10
34	COMP	12	0	13	5	22	16	22	RESO	30	ROOM	5	4.0[s]	0	AMB	--	10
41	LIMITER	12	0	26	7	23	20	20	G-LARGE	28	SLAP	20	245[ms]	0	AMB	--	10
42	LIMITER	11	0	24	7	16	20	24	DRY	28	OFF	--	-	--	VOL	0	10
43	LIMITER	18	0	15	6	24	17	22	NYLON	30	HALL	7	2.9[s]	0	VOL	0	10
44	COMP	11	0	23	3	20	22	22	LIGHT	19	HALL	18	3.0[s]	5	AMB	--	10
51	OFF	--	0	15	6	0	20	23	C-MIC	30	OFF	--	-	--	VOL	0	10
52	OFF	--	0	19	1	14	15	25	NYLON	30	OFF	--	-	--	VOL	0	10
53	COMP	25	0	16	6	23	19	22	M-LARGE	15	ECHO3	28	640[ms]	0	AMB	--	10
54	LIMITER	18	0	26	8	15	23	20	T-LARGE	28	HALL	15	3.2[s]	3	AMB	--	10
61	OFF	--	0	18	6	18	20	21	M-SMALL	30	PLATE	0	3.0[s]	--	CHO	--	10
62	LIMITER	10	0	21	4	14	22	23	OFF	--	ECHO3	22	640[ms]	0	AMB	--	10
63	LIMITER	15	0	19	6	16	27	20	RESO	30	SPRING	15	2.1[s]	0	AMB	--	10
64	COMP	12	0	15	6	15	18	20	C-MIC	30	SPRING	24	1.0[s]	0	VOL	0	10
71	OFF	--	0	22	10	22	19	23	M-SMALL	30	OFF	--	-	--	VOL	0	10
72	LIMITER	15	0	24	5	17	22	22	STEEL	24	AIR	11	-	4	VOL	0	10
73	LIMITER	17	0	26	8	12	22	20	T-LARGE	28	PP DLY	19	400[ms]	1	AMB	--	10
74	EXCITER	13	0	0	7	30	0	30	G-SMALL	29	SPRING	22	3.2[s]	2	VOL	0	10
81	LIMITER	15	0	17	5	15	18	24	G-LARGE	30	ECHO2	28	520[ms]	5	AMB	--	10
82	EXCITER	7	0	23	3	22	24	20	LIGHT	19	MULTI	21	520[ms]	5	AMB	--	10
83	OFF	--	0	0	5	30	27	22	RESO	30	OFF	--	-	--	VOL	0	10
84	COMP	8	0	20	6	17	19	21	M-LARGE	22	AIR	30	-	0	VOL	0	10
91	LIMITER	11	0	15	5	15	16	24	OFF	--	ECHO3	10	540[ms]	0	AMB	--	10
92	LIMITER	15	0	23	6	13	21	23	STEEL	30	SPRING	19	2.6[s]	0	AMB	--	10
93	COMP	6	0	15	6	23	20	22	LIGHT	30	MULTI	24	180[ms]	0	VOL	0	10
94	OFF	--	0	22	1	30	3	20	NYLON	26	HALL	12	3.0[s]	0	AMB	--	10

Within each bank, the programs progress from basic to more intensely effect-processed variations as the lowest digit of the program number increases from 1 4 .
*A l'intérieur de chaque banque, les programmes gagnent en complexite en meme temps que le numero de programme augmente de 1 a 4.Les variations sonores de base etant de plus modifiees par les effects.
Innerhalb jeder Bank gehen die Programme von grundlegenden zu intensiver effektbearbeiteten Variationen weiter, während die niedrigste Ziffer der Programmnummer von 1 - 4 ansteigt.
