AX10A - Pédales d'effets pour guitare KORG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multi-effets pour guitare électrique
Caractéristiques techniques principales	Modélisation d'amplis, effets numériques, et simulateurs de haut-parleurs
Alimentation électrique	Adaptateur secteur 9V ou piles (6 x AA)
Dimensions approximatives	300 mm x 200 mm x 60 mm
Poids	1,2 kg
Compatibilités	Compatible avec la plupart des guitares électriques et acoustiques
Type de batterie	Piles alcalines AA
Tension	9V
Puissance	Non spécifiée
Fonctions principales	Effets de modulation, réverbération, délai, distorsion, et plus
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces détachées disponibles via le service client KORG
Sécurité	Ne pas exposer à l'eau, utiliser uniquement avec l'adaptateur recommandé
Informations générales utiles	Idéal pour les guitaristes souhaitant explorer une variété de sons et d'effets

FOIRE AUX QUESTIONS - AX10A KORG

Comment puis-je réinitialiser mon KORG AX10A aux paramètres d'usine ?

Pour réinitialiser votre KORG AX10A, éteignez l'appareil, puis maintenez enfoncé le bouton 'Write' tout en allumant l'appareil. Cela restaurera les paramètres d'usine.

Pourquoi mon KORG AX10A ne s'allume-t-il pas ?

Vérifiez d'abord que l'adaptateur secteur est correctement branché ou que les piles sont chargées. Si l'appareil ne s'allume toujours pas, essayez de changer d'adaptateur ou de piles.

Comment puis-je connecter mon KORG AX10A à un amplificateur ?

Utilisez un câble jack 6,35 mm pour connecter la sortie 'Output' du KORG AX10A à l'entrée de votre amplificateur. Assurez-vous que l'amplificateur est éteint avant de faire la connexion.

Mon KORG AX10A produit des bruits indésirables, que faire ?

Vérifiez les connexions de câbles et assurez-vous qu'il n'y a pas de câbles défectueux. Essayez également d'utiliser un autre amplificateur ou haut-parleur pour isoler le problème.

Comment sauvegarder mes réglages sur le KORG AX10A ?

Pour sauvegarder vos réglages, appuyez sur le bouton 'Write', sélectionnez le numéro de mémoire où vous souhaitez enregistrer et appuyez à nouveau sur 'Write' pour confirmer.

Puis-je utiliser des effets externes avec mon KORG AX10A ?

Oui, vous pouvez connecter des effets externes à l'aide des entrées 'Send' et 'Return' disponibles sur l'appareil.

Comment changer le son de mon KORG AX10A ?

Utilisez les boutons 'Select' pour parcourir les différents effets et sons disponibles. Vous pouvez également ajuster les paramètres à l'aide des boutons de contrôle.

Quelle est la durée de vie des piles dans le KORG AX10A ?

La durée de vie des piles dépend de l'utilisation, mais en général, vous pouvez vous attendre à environ 6 à 8 heures d'utilisation continue avec des piles de bonne qualité.

Mon KORG AX10A ne répond pas aux commandes, que faire ?

Essayez d'éteindre et de rallumer l'appareil. Si le problème persiste, vérifiez si le firmware est à jour ou envisagez de le réinitialiser aux paramètres d'usine.

Où puis-je trouver le mode d'emploi de mon KORG AX10A ?

Vous pouvez télécharger le mode d'emploi en format PDF sur le site officiel de KORG ou consulter la section support de leur site web.

MODE D'EMPLOI AX10A KORG

Manuel d'utilisation

Introduction

Merci d'avoir choisi le Proceseur de signal à modélisation ToneWorks AX10A. Pour garantir un fonctionnement sans problèmes, veuillez tire attentivement ce manuel et utiliser l'appareil comme expliqué. Quand vous aurez fini de dire le manuel, conservez-le de façon à pouvoir vous y reporter par la suite.

La technique de modélisation "REMS" de Korg est utilisée pour délivrer de nombreux effets sophistiqués - 3 types de pré-effets, tonalité, 11 types de modélisation de microphones et guitares, 11 types d'effets d'ambiance et 1 type d'effet Chorus sont intégrés entre autres. La disposition logique sur le panneau de l'AX10A des boutons et touches de modélisation de microphones, de guitares acoustiques et d'effets, suivant le flux du signal de l'entrée guitare à la sortie, vous permet de créé facilement et intuitivement un large évientail de sons.

Scheme du signal de l'AX10G

• Les modélisations de microphones et de guitares acoustiques reproduiseut les résonances d'un large éventail de guitares acoustiques célibres avec différentes techniques de prise de son au micro. Compression, Reverb et Chorus (tous accordés pour dessons de guitare acoustique) sont également disponibles. Compression, Reverb et Chorus (tous accordés pour dessons de guitare acoustique) sont également disponibles.
  40 programmes préseLECTIONnés tirant pleinement profit du potentiel de l'AX10A sont immédiatement prêts à l'emploi et vous pouvez enregistrer vos propres réglages dans 40 autres programmes utilisateurs.
  La pedale d'expression intégrée vous permet de contrôler en temps réel le volume ou la profondeur du Delay/Reverb/ Chorus. Un mode pedale filtré à sillon vous permet également d'utiliser la pedale pour contrôler la fréquence rejetée par le filtré. En utilisant la pedale à cette fin, vous pouvez éliminer l'effet Larsen tout en continuant à jour de votre instrument.
  L'accordeur chromatique automatique intégré vous permet d'accorder votre instrument silencieusement, un plus pour les citadins.

Table des matières

Introduction 15
Précautions 16
Guide de démarrage rapide 17
Nomenclature et fonctions 18
Panneau avant 18
Panneau arriere 19
Configuration 20
Mise sous/hors tension 20
Raccordements 20
Utilisation de l'AX10A 21
Selection des programmes 21
Bypass et Mute 21
Accordeur 21
Utilisation de la pédale d'expression 22
Creation de sons 22
Creation de sons sur l'AX10A 22
PRE FX 23
TONE 23
NOTCH 23
MIC & BODY 23
AMB & CHORUS 23
Pedale d'expression 24
NR (Reduction du bruit) 24
Enregistrement d'un programme 24
Autres fonctions 25

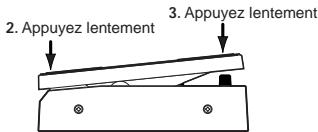

Calibrage de la pédale d'expression 25
Réinitialisation des programmes aux réglages d'usine .... 25
Guide de dépannage 25
Principales specifications 26
AX10A Program Chart 39

Précautions

Emplacement

L'utilisation de cet instrument dans les endroits suivants peut en entraîner le mauvais fonctionnement.

• En plein soleil
  Endroits très chauds ou très humides
  Endroits sales ou fort poussiereux
  Endroits soumis à de fortes vibrations
• A proximé de champs magnétiques

Alimentation

Veuillez brancher l'adaptateur secteur spécifique sur une prise secteur à la tension appropriée. Ne branchez pas l'adaptateur sur une prise de courant dont la tension ne correspond pas à celle pour laquelle l'appareil a été concu.

Interférences avec d'autres apparéils électriques

Les postes de radio et de télévision situés à proximé peuvent sourrir d'interférences à la réception. Faites fonctionner cet apparéil à une distance raisonnable des postes de radio et de télévision.

Maniement

Pour éviter de les endommager, manipuez les commandes et les boutons de cet instrument sans appliquer de force excessive.

Entretien

Lorsque l'extérieur est sale, essuyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides comme du benzène ou du diluant, des produits de nettoyage ou des vernis inflammables.

Conservez ce manuel

Après avoir lu ce manuel, veuillez le conserver soigneusement pour reférence ultérieure.

Évitez toute intrusion d'objets ou de liquide

Ne placez jamais de recipient contenant du liquide prés de l'instrument. Si le liquide pénétre dans l'appareil, il risque de provoquer des dommages, un incendie ou une électrocution.

Veillez à ne pas laisser tomber d'objets métalliques dans le boitier. Si cela se produit, débranchez l'adaptateur secteur de la prise de courant et contactez votre revendeur Korg le plus proche ou le magasin où vous avez acheté l'instrument.

Marque CE pour les normes européennes harmonisées

La marque CE apposée sur tous les produits de notre firme fonctionnant sur secteur jusqu'au 31 décembre 1996 signifie que ces apparèils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

La marque CE apposée après le 1 janvier 1997 signifie que ces apparèils sont conformes à la Directive EMC (89/336/CEE), à la Directive concernant la marque CE (93/68/CEE) ainsi qu'à la Directive Basse Tension (73/23/CEE).

La marque CE apposée sur tous les produits de notre firme fonctionnant sur piles signifie que ces apparciels repondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

REMARQUE IMPORTANTE POUR LES CLIENTS

Ce produit a eté fabriqué suivant des specifications sévères et des besoin en tension applicables dans le pays ou ce produit doit être utilisé. Si vous aze acheté ce produit sur internet, par correspondence ou/et au téléphone, vous nevez vérifier que ce produit est bien utilisable dans vos pays de résidence.

ATTENlON: L'utilisation de ce produit dans un pays autre que celui pour lequel il a ete concu peut etre dangereuse et annulera la garantie du fabricant ou du distributeur.

Veuillez aussi conserver vous recepissé qui est la preuve de votre achat, faute de quoi vous produit risque de ne plus etre couvert par la garantie du fabricant ou du distributeur.

Qu'est-ce que le NHMNS?

Le système IEMs (de l'anglais Resonant Structure and Electronic circuit Modeling System) est une technologie de modelage du son propriétaire de Korg qui produit avec précision les caractéristiques et la nature complexes des instruments acoustiques et électriques ainsi que des circuits électroniques dans leur environnement réel. Le système IEMs émule une vaste gamme de caractéristiques de générateurs de sons comme des corps d'instruments, des haut-parleurs et des enceintes, des champs acoustiques, des microphones, des lampes, des transistors, etc.

Guide de démarrage rapide

Avant d'effectuer les raccordements avec un apparéil extérieur quelconque, mettez toutes les commandes de volume sur leur position minimale et mettez l'AX10A hors tension.
1. Si l'AX10A doit être alimenté sur piles, ouvrez le logement des piles situé sous le panneau inférieur, et insérez quatre piles alcalines AA (vendues séparément). Si l'AX10A doit être alimenté sur secteur à l'aide de l'adaptateur vendu séparément, raccordez l'adaptateur secteur à la prise DC9V du panneau arrêté (l'appareil se mettra sous tension).
2. Réglez le commutateur de selection INPUT L/H sur la position correspondant à la sortie de votre guitare. Si vous guitare est munie d'un micro à niveau de sortie élevé, choisissez la position "H". Si vous guitare est munie d'un micro à niveau de sortie faible, choisissez la position "L".
3. Raccordez votre guitare à la prise INPUT de l'AX10A. Si vous faites fonctionner l'appareil sur piles, l'AX10A se mettra alors sous tension.
4. Si vous raccordez l'AX10A à une sonorisation ou à un ampli guitare, réglez le commutateur de selection AMP/LINE sur "AMP". Si vous le raccordez à un casque, un mixeur ou un enregistrreur, réglez le commutateur sur "LINE".
5. Raccordez la prise OUTPUT de l'AX10A à la prise INPUT de votre ampli de guitare ou enregistrure. Si vous souhaitez utiliser un casque, branchez-le sur la prise OUTPUT.
6. Mettez l'appareil raccordé sous tension, and réglez le volume au niveau souhaité. Vous pouvez aussi utiliser les boutons MASTER de l'AX10A pour régler le volume.
7. Appuyez sur les touches de selection de programme pour changer de programme.

CONSEILS

L'AX10A offre 40 programmes prerégles (01-94) et 40 programmes utiliser (0.1-9.4). Avec les réglages d'usine, les programmes utiliser ont le même contentue que les programmes prerégles.

1. Vous pouvez contröler l'effet de la pédale en utilisant la pédale d'expression. La pédale est activée lorsque la LED PEDAL en haut et à gauche de la pédale est allumée. Si cette LED est éteinte, offensez complètement la pédale pour allumer la LED. La pédale sera alors activée.

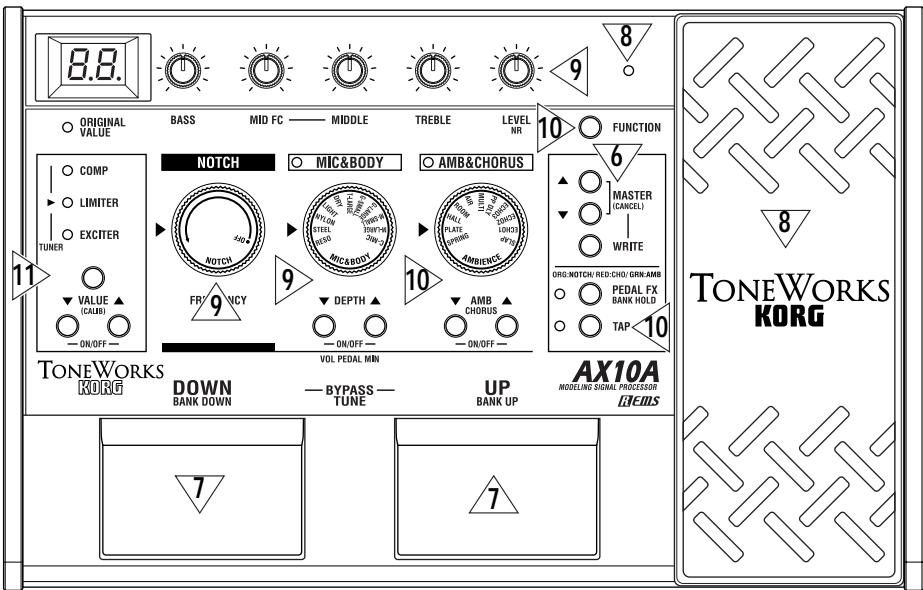

Édition d'un son

1. Tournez le sélection MIC & BODY pour sélectionnner souhaïte et utilisez les touches DEPTH pour régler la profondeur. Utilisez les touches de commande de tonalité pour régler la tonalité et le volume. Si un effet Larsen se produit, vous pouvez tourner le sélection NOTCH pour éliminer la fréquence à laquelle l'effectif tend à se produit.

Édition et effet

1. Réglez l'effet Chorus ou d'ambiance comme souhaite. Utilisez les touches AMB (CHORUS) pour régler la profondeur de l'effet d'ambiance. Vous pouvez régler la profondeur de l'effet Chorus en appuyant sur les touches AMB (CHORUS) tout en maintainant la touche FUNCTION enforcée. Le réglage «00» ne produit aucun effet. Le temps de Delay ou de Reverb de l'effet d'ambiance peut être réglé en appuyant sur la touche TAP à l'intervalle de temps souhaité.
2. Pour éoperator le pré-effet situé avant MIC & BODY, appuyez sur la touche PRE FX afin de sélectionner un effet et utiliser les touches VALUE pour effectuer les réglages nécessaires.

Ainsi s'achève cette brève introduction à l'AX10A. Ce mode d'emploi contient bien d'autres informations sur l'AX10A, aussi veuillez le litre attentivement de telle sorte que vous puissiez tirer pleinement parti de toutes ses capacité.

Nomenclature et fonctions

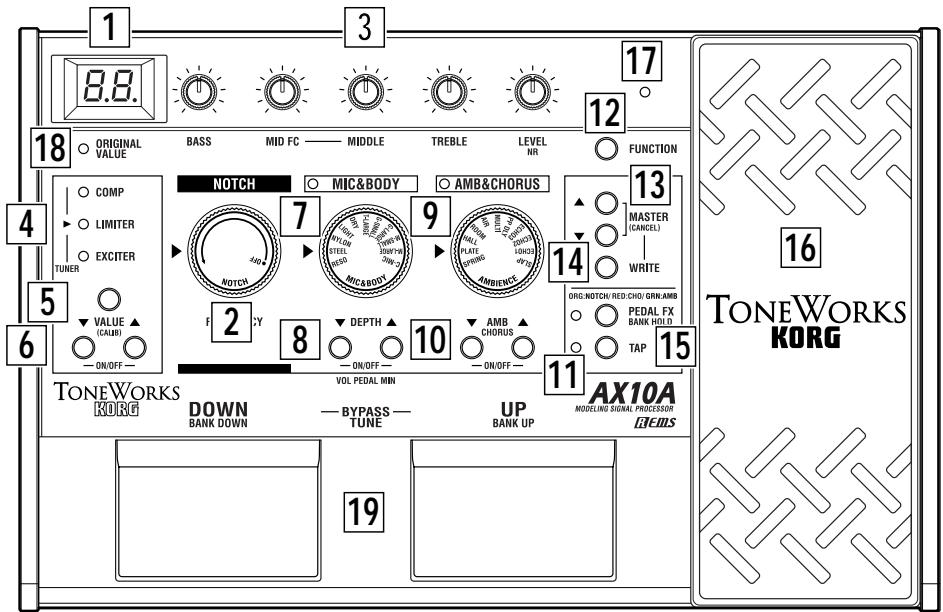

Panneau avant

1 Afficheur

Indique le numero de programme. Lorsque vous utilisez un bouton, un selecteur ou une touche, ou deplacez la pedale quand PEDAL FX est regle sur NOTCH, la valeur du parametre apparaitra brievement sur l'afficheur.

S'allume lorsque l'appareil est sous tension.
- Le point situé dans le coin inférieur droit de l'afficheur s'allumera quand vous editerez une valeur de paramètre.
- Quand I'AX10A fonctionne sur piles, clignotera si les piles sont presque épisiées.

2 Selecteur NOTCH

Règle la fréquence du filtré à sillon. Vous pouvez éliminer l'effet Larsen utilisant le filtré à sillon pour atténuer la région du spectre dans laquelle cet effet se produit.

3 Boutons de commande de tonalité

Ces boutons permettent de regler la tonalité et le volume d'ensemble de l'AX10A.

Vou pousse régler la quantité de réduction du bruit (NR) en tournant le bouton LEVEL/NR tout en maintainant la touche FUNCTION enfonnée.

Certains réglages peuvent entraîner de la distorsion. Corriguez dans ce cas le son de sortie à l'aide du bouton de commande de tonalité LEVEL/NR (ou les touches MASTER).

4 LED PRE FX (TUNER)

Ces LED indiquent le pré-effet sélectionné.
Elles ne s'allumeront pas si le pré-effet est désactivié.
Lorsque l'accordeur est activé, ces LED indiquent la différence par rapport à la hauteur de note correcte. (p.21)

5 Touche PRE FX button

Chaque fais que vous appuyez sur cette touche, le type de pré-effetchange dans l'ordre suivant : COMP → LIMITER → EXCITER → COMP, etc.

6 Touches VALUE (CALIB) -ON/OFF-

Ces touches servent à régler la valeur du pré-effet.

Vou pouvez activer/désactiver PRE FX en appuyant simultanément sur les touches VALUE ▲ et ▼.

Lorsque l'accordeur est activé, vous pouvez utiliser ces touches pour effectuer son calibrage (CALIB).

7 Commutateur de selection MIC & BODY

Ce commutateur vous permet de selectionner un des once types de modélisation de microphone ou de guitare acoustique disponibles.

Ces touches vous permettent de régler la profondeur de l'effet de modélisation de microphone ou de guitare acoustique (DEPTH). Si vous avez assigné à la pédale d'expression la commande du volume, vous pourrez régler le volume minimal quand la pédale est en position haute en appuyant sur ou (VOL PEDAL MIN) tout en maintainant la touche FUNCTION enfonnée.

Voupez activer/desactiver I'effet MIC & BODY en appuyant simultanement sur les touches DEPTH et . Si I'effet est desactive, la LED du commutateur de selection MIC & BODY ne s'allumera pas.

9 Commutateur de selection AMBIANCE

Permet de selectionner un des 11 effets d'ambiance.

10 Touches AMB/CHORUS -ON/OFF-

Ces touches vous permettent de régler la profondeur de l'effet d'ambiance.

Vou puez regler la profondeur du Chorus en appuyant sur ces touches tout en maintainant la touche FUNCTION enfoncée.

Voussouspoucezactiveroudesactiversimultanementleseffetsd'ambianceetChorusenappuyantenmeme temps sur les touchesAMB et

CONSEILS

Si vous souhaitez désactiver individuellement l'effect d'ambiance ou l'effect Chorus, utilisez la touche AMB (CHORUS)▼ pour régler sa valeur à “00”.

11 Touche TAP

Vous pouvez régler le temps du Delay ou du Reverb pour l'effet d'ambiance en appuyant sur la touche TAP à l'intervalle souhaité. La LED située à gauche clignotera pour indiquer le rythme.

12 Touche FUNCTION

En maintainant cette touche enforcée et en utilisant une des commandes portant le nom d'une fonction imprimé en vert sur le panneau avant, vous pouvez régler la valeur de cette fonction.

13 Touches MASTER (CANCEL)

Ces touches permettent de régler le volume généra I'AX10A (MASTER).

Lorsque l'AX10A est prét à enregistrer, une pression sur l'une de ces touches annulera l'opération Write (CANCEL).

14 Touche WRITE

Utilisez cette touche pour enregistrer un programme.
Lorsque vous appuyez sur cette touche, l'AX10A entre en mode "write-ready"; si vous appuyez de nouveau sur cette touche, le programme sera enregistré. (p.24)

Cette touche permet de selectionner l'effect qui sera contrôle par la pédale d'expression (Pedal Effect).

A chaque pression sur cette touche, la LED change de couleur pour indiquer l'effect de pédale qui sera contrôle.

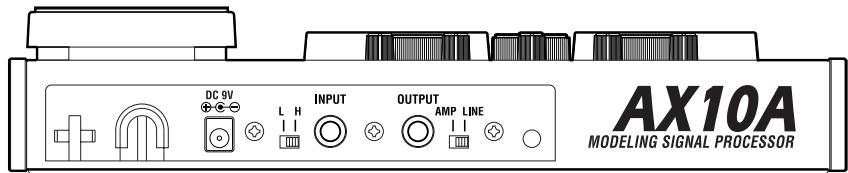

Panneau arrête

20 Commutateur de selection INPUT L/H

Réglez ce commutateur en fonction du niveau de sortie du micro de votre guitare.

H: Approprié pour les guitares avec un micro à niveau de sortie élevé

L: Approprié pour les guitares avec un micro à niveau de sortie faible

21Prise INPUT

Raccordez votre guitare à cette prise. Utilisez une fiche mono 1/4" . Si l'AX10A fonctionne sur piles, il sera mis sous tension quand vous brancherez la fiche.

Si I'AX10A fonctionne sur piles, il ne sera pas mis sous tension si vous insérez une fiche stéreo 1/4".

22 Prise OUTPUT

Raccordez cette prise à votre amplificateur de guitare, votre enregistreur, ou votre casque.

ORG: NOTCH (orange): Fréquence du filtré à sillon

RED:CHO (rouge): Effet Chorus

GRN: AMB (vert): Effect Sélectionné avec AMBIENCE

OFF : VOLUME (éteint): Pédale de volume

En appuyant sur cette touche tout en maintainant la touche FUNCTION enforcée, vous pouvez Sélectionner le mode "bank hold" comme moyen de sélection des programmes (BANK HOLD). Reportez-vous à "Sélection des programmes : b" (p.21).

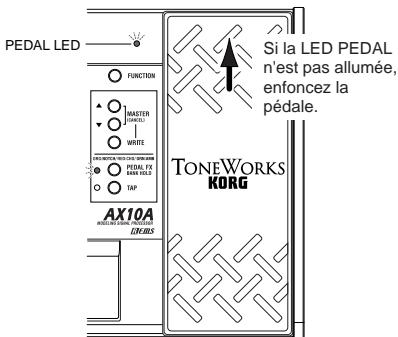

16 Pedale d'expression

Vou puez utiliser cette pédale d'expression pour contrôler les effets ou le volume. Enforcez complètement la pédale pour activer/désactiver l'effect de pédale sélectionné.

VOLUME et NOTCH ne peuvent pas etre actives/desactivés en appuyant sur la pédale.

17 LED PEDAL

Cette LED s'allumera si la pédale d'expression est activée.

18 LED ORIGINAL VALUE

Cette LED s'allumera si la valeur editée est identique à la valeur enregistrée (d'origine).

19 Commutateurs de selection de programme DOWN/BANK DOWN, UP/BANK UP -BYPASS, TUNE -

Utilisez ces commutateurs pour selectionner les programmes.
Vous pouze selectionner les programmes de trois façon différentes. Reportez-vous à "Selection des programmes" (p.21).
Si vous appuyez simultanément sur les commutateurs UP and DOWN, les effets seront contournés et l'accordeur sera activé (BYPASS) (p.21).

23 Commutateur de selection AMP/LINE

Réglez ce commutateur sur "AMP" si vous vous branchez sur une sonorisation ou un ampli guitare pour une utilisation à grand volume. Réglez-le sur "LINE" si vous vous branchez sur un enregistrur ou un casque.

24 DC9V

L'adaptateur secteur vendu séparément peut être branché sur cette prise (p.20). Lorsque vous branchez l'adaptateur, l'appareil se met automatiquement sous tension.

Vou deze utiliser uniquement I'adaptateur spécifique (p.26).

25 Crochet de cable

Si vous utilisez l'adaptateur secteur vendu séparément, enroulez le cable de l'adaptateur autour de ce crochet (p.20).

Configuration

Mise sous/hors tension

Avant demettre sous ou hors tension l'appareil,vousdezvez baisser le volume de tous les apparreils raccordés.

Lors d'une alimentation sur piles :

1. Pour ouvrir le logement des piles, appuyez légrement sur l'onglet situé pres de la flèche et souveze le couvercle.

Installez quatre piles alcalines (vendues séparément) en respectant la polarité et refermez le couvercle.

1. Si l'appareil est alimenté sur piles, il se mettra sous tension lorsque vous brancherez un cable mono sur la prise INPUT. L'écran s'allume quand l'appareil est sous tension.

L'appareil se met hors tension lorsque vous débranchez le cable de la prise INPUT.

Veillez à débrancher le cable de la prise INPUT lorsque vous n'utilise pas l'AX10A de façon à economiser l'énergie des piles.
Si vous raccordez un cable stéreo, l'appareil ne se mettra pas sous tension.
Si les piles sont usées, un indicateur _0 clignotera sur l'écran. Remplacez les piles le plus tôt possible. Les piles usées devront être immédiatement retirees de l'appareil. Si vous laissiez des piles usées dans l'appareil, elles risquent de fuir ou de provoquer un dysfonctionnement. Vous doivent égalementminer les piles lorsque vous ne prévoyez pas d'utiliser I'AX10A pendant un certain temps.

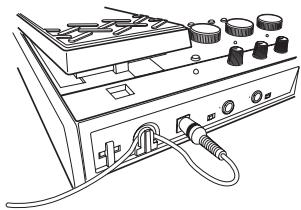

Lors d'une alimentation avec l'adaptateur secteur :

1. Raccordez l'adaptateur secteur vendu séparément à la prise DC 9V et branchez l'adaptateur secteur sur une prise secteur. La LED POWER s'allumera, et l'appareil se mettra sous tension.

Utilisez uniquement I'adaptateur secteur spécifique (p.26).
N'oubliez pas de débrancher l'adaptateur secteur de la prise secteur lorsque vous n'utilise pas l'AX10A. N'appliquez pas de force excessive sur le cable.

Enroulez le cable de l'adaptateur secteur autour du crochet comme indiqué sur le schéma.

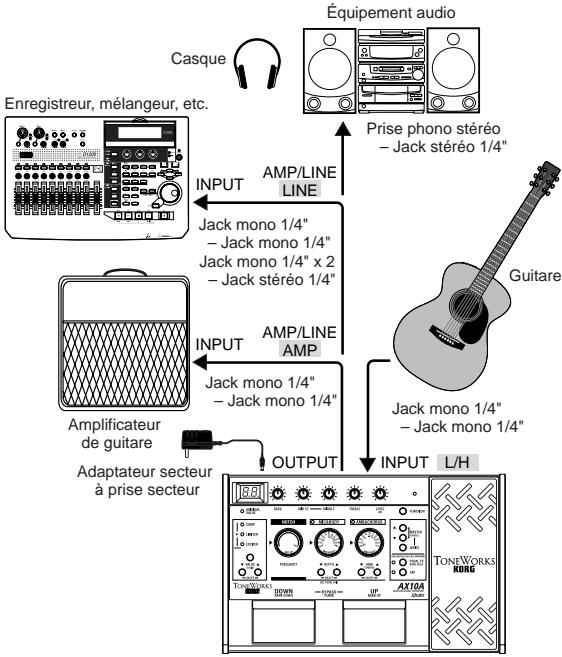

Raccordements

1. Mettez les appareils que vous souhaitez raccorder hors tension et baissez toutes les commandes de volume.
2. Reglez le commutateur de selection INPUT L/H en fonction du niveau de sortie de vos micros.

La position "H" est appropriée pour les guitares munies d'un micro à niveau de sortie élevé. La position "L" est appropriée pour les guitares munies d'un micro à niveau de sortie faible.

1. Raccordez votre guitare à la prise INPUT.
2. Reglez le commutateur de selection AMP/LINE sur la position appropriée.

Selectionnez la position "AMP" si vous raccordez la sortie de l'AX10A à une sonorisation ou à un ampli guitare pour une utilisation à grand volume ou "LINE" si vous raccordez la sortie à un enregistreur, un dispositif audio ou un casque.

1. Raccordez la prise OUTPUT à votre ampli de guitare ou enregistreur, etc.

La prise OUTPUT est stéréophonique (TRS). Par conséquent, si vous utilisez un cable mono pour la raccorder à votre ampli de guitare, etc., seul le son du canal L (gauche) sera émis.

Si vous souhaitez utiliser un casque, raccordez le casque à cette prise.

Si vous utilisez les deux canaux d'un mélangeur ou deux amplificateurs en stéreo, utilisez un cable stéreo à mono double.

1. Lorsque les raccordements sont terminés, mettez l'appareil raccordé sous tension et réglez le volume.

Utilisez les touches MASTER pour régler le volume général de l'AX10A. (p.19-13)

CONSEILS

Si le son présente de la distorsion lorsque l'AX10A est contourné, réglez le commutateur de Sélection INPUT L/H sur la position "H". S'il n'y a pas d'amélioration, baissez le volume de votre guitare.

Utilisation de l'AX10A

Sélection des programmes

Une fois la configuration effectuee, vous pouvez selectionner des programmes et les essayer.

L'AX10A offre 40 programmes préréglés et 40 programmes utilisateur. Il y a dix banques de préréglages (0-9) et dix banques utilisateur (0.-9.), avec quatre programmes dans chaque banque.

Programmes utiliseur

Banque: 0.~9. Programme: 1~4

Programmes prêregles

Banque: 0~9 Programme: 1~4

Vous pouvez selectionner les programmes à l'aide d'une des trois méthodes suivantes.

a: Balayage des programmes de toutes les banques

1. Appuyez sur le commutateur de selection UP ou DOWN. 9.4 ÷ 01 ÷ 02 ÷ 03 ÷ 04 ÷ 11 ÷ ÷ 93 ÷ 94 ÷ 0.1

b: Balayage des programmes dans une banque

1. En maintenant la touche FUNCTION enfoncée, appuyez sur la touche PEDAL FX (BANK HOLD) pour sélectionner le mode "bank hold". La banque apparaitra à l'écran sous la forme "H".
2. Appuyez sur le commutateur de selection de programme UP ou DOWN. Seul le programme changera ; la banque ne changera pas.. H4÷ H1÷ H2÷ H3÷ H4÷ H1÷ H2
3. Pour annuler le mode "bank hold", appuyez de nouveau sur la touche PEDAL FX (BANK HOLD) en maintainant la touche FUNCTION enforcée.

C: Balayage des banques (en laissant fixé le programme)

1. En Maintenant la touche FUNCTION enfoncée, appuyez sur le commutateur de selection de programme UP (BANK UP) ou DOWN (BANK DOWN). La banque changera. Vous pouvez aussi utiliser cette méthode lorsque le mode Bank Hold mode est selectionné. (Dans l'exemple suivant le programme 1 est selectionné) ...11÷ 21÷ 31÷ 41÷ ...÷ 91÷ 0.1÷ ...÷ 9.1...

Bypass et Mute

Si vous contourez l'AX10A avec la fonction Bypass, votre son sera direct sans effet (il ne sera pas traité).

Si vous coupez le son de l'AX10A avec la fonction Mute,\ aucun son ne sera audible.

1. Appuyez simultanément sur les commutateurs de sélection de programme UP et DOWN.

Bypass: Appuyez simultanément sur UP et DOWN et relâché immédiatement la pression.

Mute: Appuyez simultanément sur UP et DOWN et maintenez-les enforcées pendant environ une seconde, puis relâchez la pression.

Lorsque you appuyez simultanément sur UP and DOWN, I'affichage [---] clignote lentement, puis après environ une se met a clignoter plus rapidement. Pour contourer I'AX10A (Bypass), relachez la pression sur les touches pendant que I'affichage clignote lentement. Pour couper le son de I'AX10A (Mute), relachez la pression sur les touches pendant que I'affichage clignote rapidement.

1. Pour annuler Bypass ou Mute, appuyez au besoin sur le commutateur de selection de programme UP ou DOWN.

Accordeur

Vous pouvez utiliser l'accordeur chromatique automatique intégré de l'AX10A pour accorder votre guitare. Pour activer l'accordeur, appuyez simultanément sur les commuteurs de sélection de programme UP et DOWN.

CONSEILS

Vou puevez activer l'accordeur en selectionnant au choix Bypass ou Mute. Si vous selectionnez Mute, vous pourrez accorderer votre guitare en silence.

Procedure d'accord

1. Pour activer l'accordeur, appuyez simultanément sur les commutateurs de selection de programme UP et DOWN afin de contourner ou couper le son de l'AX10A. Pour la procédure à suivre, reportez-vous à “Bypass et Mute” (ci-dessus).
2. Jouez la corde que vous souhaitez accorder et le nom de la note la plus proche sera affichée. Un point décimal “.” à droite de la note représenté un dièse (#).
   Ne jouve pas simultanéement deux cordes ou plus quand vous accordez.
3. Accordez grossièrement la corde de telle façon que le nom de la note correcte apparaisse sur l'afficheur.
4. Accordez plus précisément la corde de telle façon que seule la LED au centre de la section PRE FX (TUNER) soit allumée.

Lorsque le nom de la note est A# Trop bas

Trop haut

Accord correct

1. Lorsque vous avez fini d'accorder, appuyez sur le commutateur de selection de programme UP ou DOWN pour revenir en mode de fonctionnement normal.

Calibrage de l'accordeur

Lorsque you mettez l'appareil sous tension, A moyen est regle sur une fréquence de référence de 440 Hz. Si vous le souhaitez, vous pouvez régler (calibrer) cette hauteur de référence.

1. Avec l'accordeur activé, utilisez les touches VALUE (CALIB) pour effectuer le calibrage. La plage de réglage disponible s'endet de 438 à 445 Hz. Lorsque vous changez la valeur de réglage, l'écran affiche les deux chiffres inférieurs de la fréquence de calibrage (e.g., "41" pour 441 Hz).

L'AX10A ne conserve pas la valeur de réglage quand il est mis hors tension.

Utilisation de la pédale d'expression

Vous pouvez utiliser la pédale d'expression pour contrôler le volume, le niveau de l'effet d'ambiance, la profondeur du Chorus ou la fréquence du filtré à sillon.

L'effect contrôle par la pédale peut être au besoin un des once effets d'ambiance, CHORUS, NOTCH, ou bien le volume.

Utilisation de la pédaule d'expression

1. Sélectionnez un programme pour lequel la LED PEDAL (située en haut et à gauche de la pedale d'expression) est allumée. Si vous avez sélectionné un programme pour lequel la LED PEDAL est allumée, vous pourrez utiliser la pedale d'expression pour contrôler un effet de pédale.

Meme avec un programme pour lequel la LED PEDAL n'est pas allumée, vous pouvez enforcer complètement la pédale pour l'activer (la LED PEDAL s'allumera).

Si le volume ou NOTCH est seLECTIONné comme effet de pédale, vous ne pourrez pas activer ou désactiver ce dernier en appuyant sur la pédale.

1. Utilisez la pédale d'expression en jouant. Le son de sortie changera en même temps que vous déplacez la pédale vers le haut ou vers le bas. Si vous avez assigné NOTCH à PEDAL FX, vous pourrez éliminer l'effet Larsen en actionnant la pédale quand l'effet se produit. Déplacez la pédale jusqu'à ce que l'effet Larsen disparaisse. Si l'effet Larsen est absent, nous vous conseillons de régler la pédale sur sa position la plus BASSE pour désactiver cette fonction.

N'appliquez pas de force excessive sur la pédale d'expression. Avant d'utiliser cette dernière, vous devriez déterminer la quantité de force nécessaire pour allumer la LED PEDAL ou contrôler l'effet, et appliquer seulement la force nécessaire.

CONSEILS

Vous pouvez appuyer sur la touche PEDAL FX pour commuter l'effet ou le volume actuellement contrôle par la pédale d'expression. La fonction assignée à la pédale est indiquée par la couleur de la LED située à gauche de la touche. (p.48). Vosu trouverez également à la page 48 des explications sur la façon de sauvegarder un son créé en actionnant la pédale.

Creation de sons

Creation de sons sur l'AX10A

Vous pouvezCHOISIR entre deux methodes pour creer des sons;vous pouvez edited un programme prereglé ou utiliseur existant ou creer un son a partir de zéro.

Si vous souhaitezCOMMencer avec un programme existant, selectionnez le programme dont le son est le plus proche du son souhaite et modifie-le. Reglez les boutons de commande de tonalité BASS, MID FC, MIDDLE et TREBLE et utilisez les touches VALUE, DEPTH et TAP pour regler la profondeur de chaque effet.

Si vous souhaitez créé un son à partir de zéro, vous pouvez par exemple commencer en sélectionnant une des fonctions MIC & BODY TYPE. Si vous désactive alors les effets PRE FX et AMB & CHORUS, vous pourrez entendre plus clairment les caractéristiques de chaque méthode de microphone ou de guitare acoustique. Vous pouze activer ou désactiver l'effet correspondant en appuyant simultanément sur les touches VALUE ou DEPTH ▲ et ▼.

Lorsque vous avez choisi votre type de microphone ou de guitare acoustique, reglez les boutons de commande de tonalité BASS, MID FC, MIDDLE, TREBLE et LEVEL au niveau souhaité.

Après avoir effectué les réglages de microphone et de guitare acoustique, vous pourrez ajouter des effets. AMB & CHORUS estitué après la section MIC & BODY. Appuyez simultanément sur les touches DEPTH et pour activer l'effet. Puis, tournez le commutateur de seLECTION AMB & CHORUS pour désir l'effet souhaité. Utilisez les touches DEPTH pour régler la profondeur de l'effet. En ce qui concerne l'effet Chorus, vous pouvez utiliser les touches DEPTH en maintainant la touche FUNCTION enforcée pour régler sa profondeur. Vous pouvez également régler le temps de Delay ou de Reverb de l'effet d'ambiance en appuyant sur la touche TAP à l'intervalle de temps souhaité.

Vous pourrez ensuite regler PRE FX situé avant la section MIC & BODY. Activez l'effect, puis appuyez sur la touche PRE FX pour sélectionner un effet. Utilisez les touches PRE FX VALUE pour regler la quantité d'effect. Il se peut que vous souhaiétiez temporairement désactiver AMB & CHORUS pendant le réglage de PRE FX.

Finalement, utilisez la touche PEDAL FX pour spécifier le paramètre contrôle par la pédale d'expression.

Ce paramètre (effet ou volume) changera à chaque pression sur la touche. Si vous entendez du bruit, vous pourrez régler la réduction de bruit (p.24). Tournez le bouton de commande de tonalité NR (le bouton le plus à droite) tout en maintainant la touche FUNCTION,enforcée pour régler la quantité de réduction.

Enfin, lorsque vous aurez obtenu le son souhaité, vous pourrez l'enregistrer dans la mémoire. Si vous passez à un programme différent ou mettez l'appareil hors tension sans avoir enregistré le programme, ce dernier sera perdu.

Certains réglages d'effet peuvent produit de la distorsion. Baissez dans ce cas le volume avec le bouton VOLUME.

PRE FX

Utilisez la touche PRE FX pour selectionner le type de pre-effet, et utilisez les touches VALUE pour regler la quantite d'effect.

TYPE	Description	VALEUR
COMP	Compresseur rend ant le volume du picking plus constant.	Réglage de la sensibilité 0...30
LIMITER	Limitsur éliminant les niveaux excessifs.	Montant de la limitation 0...30
EXCITER (*1)	Exciter qui ajoute du brillant dans la plage des hautes fréquences.	Profondeur de l'effet 0...30

TONE (^*1)

Il s'agit d'une commande de la tonalité sur trois plages de fréquences. Vous pouvez régler la réduction du bruit en tournant le bouton LEVEL (NR) tout en Maintenant la touche FUNCTION enfonnée.

BASS	Réglage des basses fréquences (00...30).
MID FC	Réglage de la fréquence de crête moyenne dans une plage de 170 Hz...3 kHz (1...10).
MIDDLE	Réglage des fréquences moyennes (00...30).
TREBLE	Réglage des hautes fréquences (00...30).
LEVEL	Réglage du volume (00...30).
NR	Quantité de réduction du bruit.

NOTCH

Vou puez eliminer I'effet Larsen tounant ce selecteur pour regler la frquence du filtre a sillon. Tournez le bouton compltelement a gauche pour desactiver le filtre a sillon. Tournez-le compltelement vers la droite pour augmenter la frquece du filtre a sillon et identier le point auquel I'effet Larsen se produit. S'il n'y a pas d'effet Larsen, nos you conseillons de laisser le filtre a sillon desactive. Si you ave assigne NOTCH a PEDAL FX, you pourrez utilise la pedale d'expression pour regler la frquece du filtre a sillon.

FREQUENCY

Fréquence du filtre à sillon. (bas-haut). Filtre à sillon désactifé dans la position la plus à gauche.

MIC & BODY (*1)

Utilisez le commutateur de selection MIC & BODY pour selectionner un type de microphone ou de guitare acoustique et les touches DEPTH pour regler le parametre DEPTH.

TYPE	Description	PROFONDEUR
C-MIC	Microphone électrostatique.	Distance du microphone 0 (loin)...30 (près)
M-LARGE	Grande guitare ancienne appropriée dans de nombreuses situations.
M-SMALL	Petite guitare ancienne idéale pour des arpèges délicats, etc.
G-LARGE	Grande guitare ancienne avec un son dur, idéale pour le strumming.
G-SMALL	Pette guitare avec une plage moyenne distincte, préféérée par les musiciens de country et de blues.
T-LARGE	Grande guitare au son sophistiqué, idéale pour la pop. Le son d'un des nouveaux fabricants américain.	Profondeur de l'effet 0...30
DRY	Grande guitare avec un son sec distinct.
LIGHT	Guitare au son léger, idéale pour un orchestre ou un ensemble.
NYLON	Simule le son des cordes en nylon.
STEEL	Guitare représentant des sons hauts métalliques distincts, idéale pour le rock.
RESO	Guitare Resonator, idéale pour le jeu avec slide.

AMB & CHORUS

Utilisez le commutateur de selection AMBIENCE pour selectionner le type d'effet d'ambiance et utilisez les touches AMB pour regler le parametre AMB. En appuyant deux fois sur la touche TAP à l'intervalle de temps souhaite, vous pouvez regler le temps de Delay ou Reverb. Pour regler la profondeur de I'effet Chorus, utilisez les touches AMB en Maintenant la touche FUNCTION enconee. AMBIENCE et CHORUS peuvent ettre utilisés simultanement. Si vous souhaitez-dessacter AMBIENCE ou CHORUS individuellement, reglez le parametre correspondant sur la valeur "0". Si vous avez assigné AMB ou CHO à PEDAL FX, la pédale d'expression contrclera cet effet.

TYPE	Explication	TAP	Normal	PEDAL FX: AMB
			AMB	PEDAL	AMB
SLAP	Slap-Type Delay pour lequel le temps du delay est le quart de l'intervalle configuré par vos pressions sur TAP.	Temps du delay: jusqu'à 250 [ms]	Niveau de l'effect: 0-30	Contrôle la profondeur de l'effet	Spécifie la profondeur de l'effet à la position de pédale maximale
ECHO1	Simulation d'un Tape Echo avec une tonalité chaude (faible Feedback).
ECHO2	Simulation d'un Tape Echo avec une tonalité chaude (Feedback moyen).	Temps du delay: jusqu'à 1,0 [s]
ECHO3	Simulation d'un écho de bande avec une tonalité chaude (Feedback élevé).
PP DLY	Ping-Pong Delay avec sauts de gauche à droite et vice-versa.
MULTI	Multi-tap delay.
AIR	Reverb avec effet mystérieux.	N/A (*2)
ROOM	Reverb d'une pièce.	Temps du Reverb: jusqu'à 4,0 [s]
HALL	Reverb d'une salle de concert (*3).	Temps du Reverb: jusqu'à 8,0 [s]
PLATE	Reverb plat (*3).
SPRING	Spring Reverb (*3).

(^1) Certains reglages risquent de produire de la distorsion. Reduisez dans ce cas la valeur du parametre. (^2) La touche n'aura pas d'effet sur la valeur.
(^*3) Le temps de Reverb est regle de façon à doubler l'intervalle de temps régé au moyen de TAP.

TYPE	Description	Normal	PEDAL FX: CHO
		CHORUS	PEDAL	CHORUS
CHORUS	Chorus stéreo électroacoustique.	Profondeur de l'effet: 0...30	Profondeur de l'effet	Aucun effet

Pédale d'expression

Sélection de l'effet qui sera contrôle par la pédale

Appuyez sur la touche PEDAL FX pour sélectionner l'effet qui sera contrôle par la pédale. La LED située à gauche indique l'effet (ou volume) qui sera contrôle.

ORG: NOTCH (orange): Fréquence du filtre à sillon

RED:CHO (rouge): Effet Chorus

GRN: AMB (vert): Effet sélectionné avec AMBIENCE

OFF : VOLUME (éteint): Pédale de volume

Utilisation de la pédale pour activer/désactiver l'effet

En enforcant complètement la pédale, vous pouvez activer ou désactiver l'effet assigné à PEDAL FX. Lorsque l'effet est activé, la LED à gauche de la pédale s'allume. Si VOLUME ou NOTCH est assigné à PEDAL FX, la LED ne pourrait pas s'éteindre.

Réglage de la valeur minimale de la pédale de volume

Si VOLUME est assigné à PEDAL FX, vous pourrez maintainir la touche FUNCTION enforcée et utiliser les touches MIC & BODY DEPTH pour spécifique le volume minimal qui sera contrôle par la pedale (VOL PEDAL MIN).

Sauvegarde du son d'une position de pedale spécifique

Si AMB, CHO ou VOLUME est assigné à PEDAL FX, il vous sera impossible de sauvegarder le son produit en actionnant la pédale. L'effect produit dépendra toujours de la position actuelle de la pédale. Néanmoins, si NOTCH est assigné à PEDAL FX, vous pourrez sauvegarder la fréquence du filtre à sillon spécifique en actionnant la pédale.

NR (Réduction du bruit)

Vous pouvez régler la quantité de réduction du bruit en tournant le bouton de commande de tonalité LEVEL (NR) tout en maintainant la touche FUNCTION enfonnée.

2 Suivant l'appareil raccordé, une réduction de bruit trop importante peut entraîner la perte de plusieurs notes. Dans ce cas, baissez le niveau de réduction.

Enregistrement d'un programme

Lorsque you've occured un son que you souhaitez conserver, you pouvez l'enregistrer dans un des 40 programmes utiliseur (0.1-9.4).

Si vous changez de programme ou mettez l'appareil hors tension avant d'avoir enregistré votre programme edited, les changements effectués seront perdus. Le programme dans la mémoire de destination sera écrasé par réécriture.
1. Appuyez sur la touche WRITE. Le numéro de programme clignotera sur l'écran et l'AX10A passera en mode "write-ready".
2. Utilisez les commutateurs de selection de programme pour selectionner la mémoire où vous souhaitez enregister le programme.
Vous ne pouvez pas remplacer un programme préréglé (01-94).
3. Appuyez sur la touche WRITE pour enregistrer le programme sous le numéro de programme sélectionné. Si vous decidez de ne pas enregistrer le programme, appuyez sur une des touches MASTER (CANCEL) au besoin pour quitter le mode write-ready (l'affichage clignote). L'appareil reviendra en mode de fonctionnement normal.

Autres fonctions

Calibrage de la pedale d'expression

Si la pédale d'expression ne fonctionne pas correctement, veuillez effectuer la procédure décrite ci-dessous.

Lorsque vous calibrez la pédale utilisez votre main car un réglage précis ne sera pas possible si vous utilisez votre pied.
1. Tout en maintainant simultanément enforcées les touches FUNCTION et PEDAL FX, mettez l'appareil sous tension. L'écran affichera Pd pendant environ une seconde, puis _.
2. Déplacez doucement la pédale vers l'arrière. Lorsqu'elle s'arrête, retirez votre main de la pédale et appuyez sur la touche PEDAL FX.

L'affichage passera de à

Si vous appuyez sur la touche MASTER (CANCEL) pendant l'opération de calibrage, le calibrage sera interrompu et le numéro de programme apparaitra.

1. Déplacez lentement la pédale vers l'avant. Lorsqu'elle s'arrête, retirez votre main de la pédale et appuyez sur la touche PEDAL FX.

Lorsque le réglage est terminé, l'affichage 00 , clignote et le numéro de programme apparait. Vérifie la pedale pour vous assurer que les réglages sont corrects.

CONSEILS

Si vous assignez par exemple PEDAL FX à VOLUME et réglez VOL PEDAL MIN sur "0", il sera facile de vérifier le niveau MIN après le retard complet de la pédale.

En cas d'éché de l'opération de calibrage, l'écran affichera et l'affichage précédant la calibration sera visible (---). Si plusieurs essais répétés échouent, il est possible que cela soit dû à un dysfonctionnement de l'AX10A. Contactez votre revendeur.

Réinitialisation des programmes aux réglages d'usine

1. Tout en maintainant la touche WRITE enfoncée, mettez l'appareil sous tension.

L'ecran affichera Ld.

Si vous decide de commencer normalement sans charger les réglages d'usine, appuyez sur une des touches MASTER (CANCEL) au besoin.

1. Pendant que l'écran affiche [d], appuyez sur la touche WRITE. Les programmes d'usine seront charges dans la zone utilisateur (0.1-9.4). Lorsque le chargement est terminé, l'affichage clignote, puis le numéro de programme apparait.
   Ne mettez jamais l'appareil hors tension pendant que cette opération est en cours.
   Veuillez noter que si vous chargez de nouveau les programmes prerégles, tous les programmes écrites précédemment seront écrasées par réécriture.

Guide de dépannage

Si l'AX10A ne fonctionne pas de la façon souhaiée, veuillez vérifier tout d'abord les points suivants. Si vous n'arrivez pas malgré tout à résoudre le problème, contactez votre revendeur.

L'appareil ne se met pas sous tension.

Y a-t-il des piles dans l'appareil? Ou bien, l'adaptateur secteur est-il branché sur une prise secteur? (p.20)
- Un cable avec fiche mono est-il raccordé à la prise INPUT ? (p.20)

Pas de son

• Voiture guitare, votre amplificateur et/ou votre casque sont-ils raccordés aux prises correctes ? (p.20)
  Votre amplificateur est-il allumé et regle correctement?
  Un cable quelconque est-il endommagé?
  Le niveau général de l'AX10A est-il reglé sur "0" ou sur un niveau très bas ? (p.19)
  Le volume du programme de l'AX10A est-il régé sur "0" ou sur un niveau très bas ? (p.23)
  Le volume de votre instrument est-il baisse ?
  Le son de l'AX10A est-il coupé?

Pas d'effet audible

L'AX10A est-il contourné ? (p.21)
□ Les effets utilisés dans le programme sont-ils actifs ?

La pédale ne fonctionne pas

Avez-vous sélectionné un programme qui utilise un effet de pédaule d'expression ? (p.22, 24)
L'indicateur de pédale est-il allumé?

Impossible d'enregister (I'écran affiche "Er")

Avez-vous eteint l'appareil pendant le chargement des programmes preréççés?

Rechargez les programmes prêrglés. (p.25)

Principales specifications

Nombre de modèles de microphones

et de guitare acoustiques :

Effects :

11

Types de pré-effets: 3

Tonalité : 1

Types d'ambiance : 11

Chorus : 1

NOTCH:1

Réduction de bruit : 1

Nombre de programmes :

Programmes prépréglés : 40 (10 banques x 4 programmes)

Programmes utiliseur: 40 (10 banques x 4 programmes)

Entrée :

Entrée de guitare (Jack mono 1/4" )

Sortie:

Sortie double usage ligne/casque (Jack stéreo 1/4")

Accordeur :

Plage d'accord:27,5 Hz-1.318,5 Hz (A0-E6)

Calibrage de I'accordeur: A = 438Hz - 445Hz

Alimentation :

Quatre piles alcalines AA (non inclues, permottent environ 18 heures d'utilisation

continue) ou adaptateur secteur vendu séparément (CC 9V ⊙-Θ)

1,1 kg (sans les piles)

Accessoires fournis :

Manuel d'utilisation

Options:

Adaptatseur secteur

L'aspect extérieur et les specifications sont sujets à modifications sans préavis à des fins d'amélioration.

TONEWORKS KORG

Bedirnungshandbuch

Einleitung
