| Type de produit | Table de mixage DJ avec effets intégrés |
| Marque | KORG |
| Modèle | KM-2 |
| Dimensions (L × P × H) | 218 mm × 206 mm × 90 mm (saillies incluses) |
| Poids | 1,8 kg |
| Alimentation | Adaptateur secteur 9 V AC (fourni), consommation 12,3 W |
| Nombre d'effets | 80 programmes d'effets répartis en 8 groupes |
| Cartes de programmes (MAP) | 8 touches pour accès rapide aux effets favoris |
| Échantillonnage | 4 banques, temps d'enregistrement max. 23,7 secondes total |
| Fréquence d'échantillonnage | 44,1 kHz |
| Plage BPM | 40–999 (TAP), 80–160 (détection automatique) |
| Entrées | 2 × PHONO, 2 × LINE, 1 × MIC (jack 6,35 mm non symétrique) |
| Sorties | MASTER OUTPUT (RCA), BOOTH OUTPUT (RCA), PHONES (jack 6,35 mm) |
| Impédance d'entrée (LINE) | 10 kΩ, niveau de référence –10 dBu |
| Impédance d'entrée (MIC) | 9 kΩ, niveau de référence –40 dBu |
| Impédance de sortie (MASTER) | 600 Ω, niveau de référence 0 dBu |
| Impédance de sortie (MONITOR) | 33 Ω |
| Fonctions principales | Crossfader, égaliseur 3 bandes par canal, Ultra Boost, panneau tactile X/Y, synchronisation BPM, échantillonnage en temps réel |
| Entretien et nettoyage | Essuyer avec un chiffon propre et sec. Ne pas utiliser de benzène, thinner ou cires inflammables. |
| Sécurité | Éviter l'exposition à l'humidité, à la poussière, aux chocs et aux températures extrêmes. Débrancher l'adaptateur en cas de dysfonctionnement. |
| Pièces détachées et réparabilité | Cross fader optionnel disponible. Pour toute réparation, contacter un représentant KORG agréé. |
| Informations générales | Fabriqué selon les normes de sécurité européennes (marquage CE). Garantie fabricant sous réserve de la carte de garantie et du numéro de série. |
FOIRE AUX QUESTIONS - KM-2 KORG
1) Détection automatique : sélectionnez la source avec FX INSERT, puis appuyez simultanément sur les touches ADJUST (18) ▲ et ▼. La détection se fait entre 80 et 160 BPM.
2) Tapotement (TAP) : appuyez deux fois ou plus sur la touche TAP (19) au rythme du morceau. Utilisez les touches ADJUST pour un réglage fin.
Questions des utilisateurs sur KM-2 KORG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pédale d'effet au format PDF gratuitement ! Retrouvez votre notice KM-2 - KORG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KM-2 de la marque KORG.
MODE D'EMPLOI KM-2 KORG
Précautions à prendre 1 Connecteurs et commandes du KM-2 2 Liste des programmes d'effets 4 Fonctionnement 5 Calibrage du cross fader 7 Spécifications techniques 8
Emplacement
L'utilisation de l'appareil dans les endroits suivants risquerait d'être la cause d'un mauvais fonctionnement:
- Sous les rayons directs du soleil
- Dans des endroits de températures extrêmes ou d'une humidité excessive.
- Dans des endroits excessivement sales ou poussièreux.
- Dans des lieux sujets à des vibrations excessives.
Alimentation
Veuillez raccorder l'adaptateur secteur fourni à une prise de courant fournissant la tension adéquate. Ne jamais le raccorder à une prise d'un autre voltage que celui prévu pour l'appareil.
Interférences avec d'autres appareils électriques
Cet instrument contient un micro-ordinateur. Les postes de radio et de télévision situés à proximité peuvent par conséquent souffrir d'interférences à la réception. Veuillez donc faire fonctionner cet appareil à une distance raisonnable de postes de radio et de télévision.
Manipulations
Pour éviter tout dommage, ne jamais exercer une force excessive sur les interrupteurs ou les commandes.
Entretien
Essuyer l'extérieur avec un chiffon propre et sec. Ne jamais utiliser de détergents liquides comme du benzène ou du thinner ni des composants de nettoyage ou des cires inflammables.
Conserver le manuel
Après avoir lu attentivement le précédent manuel, veuillez le conserver pour pouvoir le consulter ultérieurement.
Tenir tout corps étranger à l'écart de l'instrument:
- Ne jamais poser de récipient contenant du liquide à proximité de l'instrument. La pénétration de liquide dans l'instrument risquerait de provoquer une panne, un incendie ou un court-circuit. Veiller à ce qu'aucun objet métallique ne tombe dans l'instrument. Si un corps étranger a pénétré dans l'équipement, débrancher l'adaptateur de la prise secteur puis contacter le représentant Korg le plus proche ou le magasin où l'équipement a été acheté.
* Marque ce de conformité aux normes de sécurité européennes
La marque CE attachée à nos produits alimentés par secteur indique que ces produits sont conformes à la directive EMC (89/336/CEE) ainsi qu'à la directive relative à la marque CE (93/68/CEE). Cette marque est valable jusqu'au 31 décembre 1996.
La marque CE attachée après le 1 janvier 1997 indique que ces produits sont conformes à la directive EMC (89/336/CEE), à la directive relative à la marque CE (93/68/CEE) ainsi qu'à la directive relative au courant de fuite de tension (73/23/CEE).
Enfin, la marque CE attachée à nos produits alimentés par batterie indique que ces produits sont conformes à la directive EMC (89/336/CEE) ainsi qu' à la directive relative à la marque CE (93/68/EEC).
Attention
Les produits KORG sont fabriqués suivant les normes et les tensions d'alimentation requises dans chaque pays. Ces produits sont garantis par le distributeur KORG dans le cadre de sa seule distribution. Tout produit KORG non vendu avec sa carte de garantie ou ne portant pas son numéro de série perd le bénéfice de la garantie du fabricant. Ces dispositions ont pour but la protection et la sécurité de l'utilisateur.

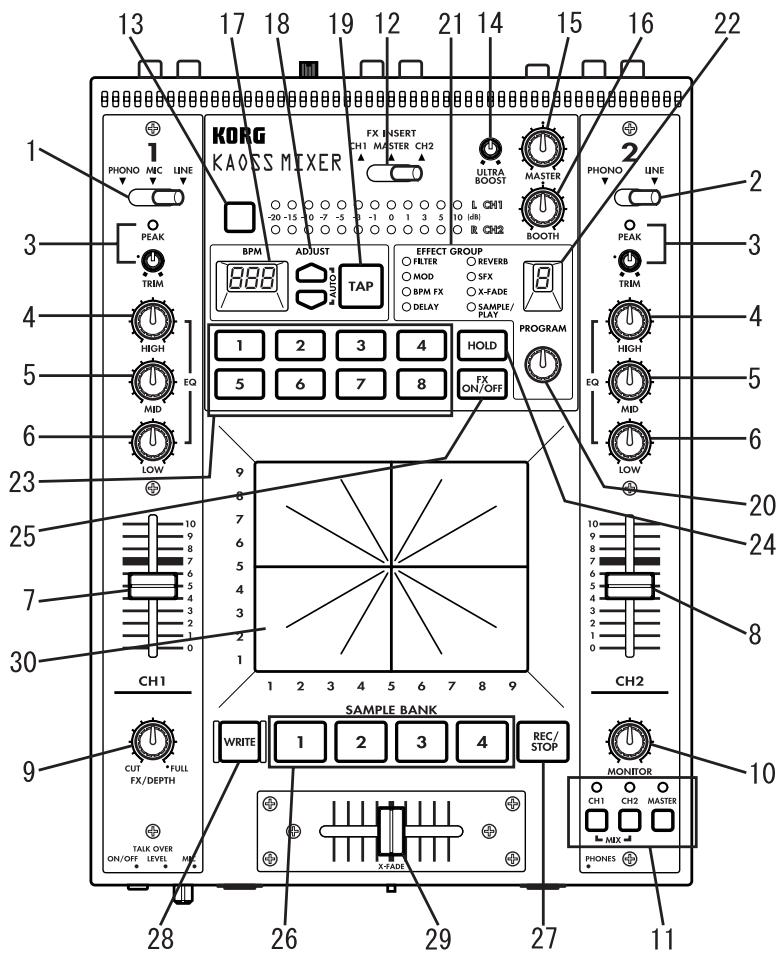

Panneau supérieur
- Sélecteur d'entrée du canal 1 Sélectionne la source d'entrée pour le canal 1.
Remarque: Pour sélectionner le micro comme source d'entrée, régler le commutateur TALK OVER ON/OFF (F1) de la face avant sur la position OFF.
LINE: Lecteur CD, etc. MIC: MicroPHONE: Tourne-disque
TALK OVER : ON/OFF
- Sélecteur d'entrée du canal 2 Sélectionne la source d'entrée pour le canal 2.
- PEAK (indicateur de pointe), TRIM (bouton de sensibilité)
Réglez le bouton de sensibilité de sorte que l'indicateur de pointe ne s'allume pas, même à des volumes élevés.
- HIGH EQ (égaliseur haute fréquences) Régle l'importance de la stimulation/coupure pour l'égaliseur des haute fréquences.
- MID EQ (égaliseur moyenn moyennes fréquences.
- LOW EQ (égaliseur basses fréquences) Règle l'importance de la stimulation/coupure pour l'égaliseur des basses fréquences.
- Attenuateur (fader) du canal 1 Règle le volume du canal 1.
- Attenuateur (fader) du canal 2 Règle le volume du canal 2.
- Bouton FX DEPTH (intensité de l'effet) Sur la position de coupure CUT, aucun effet n'est appliqué au son. Sur la position FULL, l'effet maximum est appliqué. Normalement, ce bouton se met sur la position FULL.

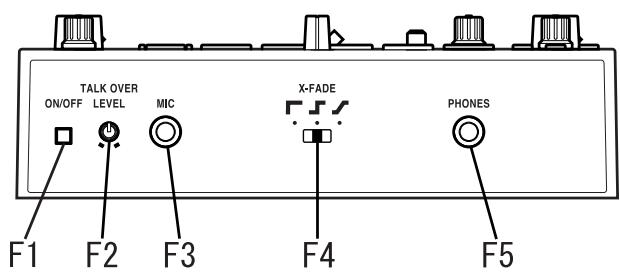

Face avant
F1. Commutateur TALK OVER ON/OFF
Lorsque ce commutateur est sur ON (enfoncé), les parties audio de l'entrée du micro sont mélangées à la sortie principale. Si vous utilisez le micro comme entrée pour le canal 1, réglez le commutateur TALK OVER sur OFF.
F2. Bouton MIC LEVEL
Règle le volume du micro.
F3. Prise d'entrée MIC
Sert à brancher un micro.
Remarque: L'entrée micro est une entrée non équilibrée.
F4. X-FADE (commutateur de courbe du cross fade)
Sélectionne la courbe du cross fade.
F5. Prise PHONES (casque d'écoute)
Sert à brancher un casque d'écoute.
- Bouton MONITOR
Règle le niveau de sortie de la prise PHONES (F5) de la face avant.
- Sélecteur de surveillance
CH1: Surveille le son du canal 1.
CH2: Surveille le son du canal 2.
MASTER: Surveille le son envoyé à la sortie principale.
MIX (appuyez simultanément sur CH1 et CH2) : Surveille le son du canal 1 sur le canal L (gauche) du casque d'écoute et le son du canal 2 sur le canal R (droit).
- Interrupteur FX INSERT (insertion d'effet) CH1: Insère l'effet à un emplacement préattenuateur du canal 1.
CH2: Insère l'effet à un emplacement préattenuateur du canal 2.
MASTER: Insère l'effet à l'emplacement principal (après le cross fader).
Dans certains programmes d'effets spéciaux, l'effet est inséré à un emplacement différent. (Voir p.4 "liste des programmes d'effets.")
- Sélecteur de mode pour le compteur de niveau
Sélectionnez le mode d'affichage du compteur de niveau. À chaque pression du sélecteur, les deux modes d'affichage suivants sont sélectionnés alternativement.
CH1/CH2: Les compteurs affichent respectivement les niveaux d'entrée des canaux 1 et 2 (pré-atténuateur).
L/R: Les compteurs affichent les niveaux des canaux L et R de la sortie principale. Utiliser CH.1/CH.2 à un maximum de 0 dB ~ 1 dB
- Bouton ULTRA BOOST
Règle l'intensité du nouvel effet Ultra Boost. Tournez ce bouton vers le droit pour stimuler chaque fois davantage la plage des basses fréquences et accentuer simultanément les sons de grosse caisse et de basses.
- Volume MASTER
Règle le volume diffusé par les prises MASTER OUTPUT (R6).
- Volume BOOTH
Règle le volume diffusé par les prises BOOTH OUTPUT (R7).
- Affichage BPM
Affiche le tempo du morceau, notamment les BPM.
- Touches ADJUST (réglage des BPM)
Ces touches permettent d'effectuer des réglages précis aux BPM définis par la touche TAP (19) ou par la détection automatique des BPM.
△ augmente la valeur des BPM (accélère le tempo)
∇ diminue la valeur des BPM (ralentit le tempo)
- Touche TAP
Lorsque vous frappez cette touche deux fois ou plus au rythme du tempo du morceau, l'appareil détecte le tempo et celui-ci apparait sur l'affichage BPM (17).
La plage de détection des BPM s'étend de 40 à 999.
Pour plus de détails concernant la fonction BPM, se reporter à la p.5 "A propos de la fonction BPM."
- Bouton des programmes d'effets
Tournez ce bouton pour sélectionner un programme d'effets. Les programmes d'effets sont répartis en huit groupes comme FILTER ou MOD
(modulation) et chaque groupe comprend dix programmes, ce qui donne un total de 80 programmes de préselections.
- Affichage du groupe d'effets
Indique le nom du groupe de programmes d'effets sélectionné.
- Affichage du numéro d'effet
Montre le numéro du programme d'effets sélectionné.
Pour plus de détails sur les effets de chaque programme, voir p. 4 "liste des programmes d'effets."
- Touches de cartes de programmes 1 à 8 Parmi les 80 programmes d'effets disponibles, huit de vos programmes favoris peuvent être affectés aux touches de cartes de programmes pour leur selection immédiate.
- Interrupteur HOLD
Lorsque cet interrupteur est allumé, le panneau sensible au toucher (30) se trouve dans la condition de maintain. Dans ce cas, l'état de l'effet est conservé même si vous retirez ce doigt du panneau sensible au toucher.
- Interrupteur FX ON/OFF (effet activé/désactivé)
Chaque fois que vous appuyez sur cet interrupteur sa condition alterne entre allumé (effet activé) et éteint (effet désactivé).

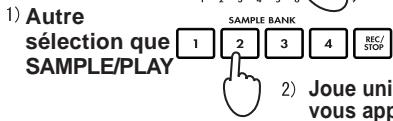

- Touches SAMPLE BANK 1-4
Servent à mémoriser les phrases échantillonnées. Si un programme d'effets autres que SAMPLE/PLAY est sélectionné, la phrase mémorisée se produit aussi longtemps que vous maintenez la touche 1-4 correspondante enfoncée.
☆ Le son de reproduction sera diffusé par le canal sélectionné à l'aide de l'interrupteur FX INSERT (12).
☆ Vous pouvez également utiliser le panneau sensible au toucher pour ajouter un effet à la reproduction.
- Touche REC/STOP (enregistrement)
Lors de la sélection d'un programme d'effets SAMPLE/PLAY, l'enregistrement démarre dès que vous appuyez sur cette touche et il se termine lorsque vous réappuyez sur la touche.
Pour plus de détails, voir p. 6, "A propos des effets SAMPLE/PLAY."
- Touche WRITE
Les nouvelles phrases échantillonnées sont perdues à la mise hors tension. Pour éviter cela, vous devez les émémoriser. Pour plus de détails sur la procédure de sauvegarde (d'écriture), voir p.7 "Sauvegarde des échantillons."
- X-FADE (crossfader)
Cette fonction permet de définir le taux de mélange du canal 1 et du canal 2.
- Panneau sensible au toucher
Sert à modifier le son de l'effet.

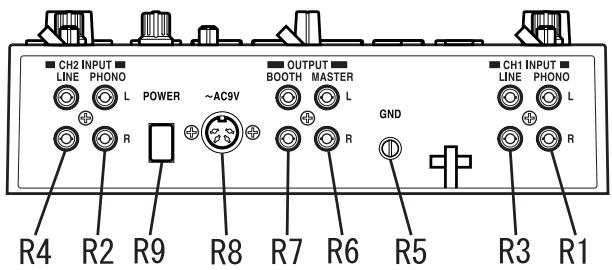

Panneau arrêté
R1. CH1 PHONO (prises d'entrée pour tourne-disque du canal 1)
R2. CH2 PHONO (prises d'entrée pour tourne-disque du canal 2)
Permettent de raccorder un tourne-disque.
R3. CH1 LINE IN (prises d'entrée de ligne du canal 1)
R4. CH2 LINE IN (prises d'entrée de ligne du canal 2)
Permettent de raccorder des lecteurs CD, etc.
R5. Connecteur GND (terre)
Raccorder cette borne à la borne GND (terre) de votre ou de vos tourne-disques.
Prises MASTER OUTPUT
Ces prises diffusent le volume défini par la commande de volume MASTER (15).
R7. Prises BOOTH OUTPUT
Ces prises diffusent le volume défini par la commande de volume BOOTH (16).
R8. Connecteur ~ AC9V (alimentation)
Raccorder ce connecteur à l'adaptateur secteur fourni.
R9. Interrupteur POWER
Attendre jusqu'à 10 secondes après la mise sous tension pour que le KM-2 se mette à fonctionner et soit prêt à être utilisé.
Liste des programmes d'effets
KM-2 EFFECT PROGRAM LIST
| EFFECT GROUP | PROG | TITLE | X ⇌ | Y ⇌ | BPM | |||
| FILTER | 0 | RESONANCE FILTER | FREQUENCY | RESONANCE | ||||
| 1 | ISOLATOR LPF/HPF TYPE | HI CUT <> LOW CUT | NO ASSIGN | |||||
| 2 | WAH FILTER | SPEED | DEPTH | |||||
| 3 | DIST+VOICE FILTER | TALKING | DISTORTION | |||||
| 4 | DIST+FILTER | FREQUENCY | DISTORTION | |||||
| 5 | MANUAL PHASER | FREQUENCY | RESONANCE | |||||
| 6 | PAN BY HPF X-FADE | PAN | FREQUENCY | |||||
| 7 | DIST+ISOLATOR | LOW-MID-HI | DISTORTION | |||||
| 8 | MID FREQ ISOLATOR | MID BOOST<>CUT | NO ASSIGN | |||||
| 9 | 3BAND ISOLATOR | HI CUT <> LOW CUT | MID LEVEL | |||||
| MODULATION | 0 | VIBRATE | SPEED | DEPTH | ||||
| 1 | PHASER | SPEED | FREQUENCY | |||||
| 2 | AUTO PAN | LFO SPEED | DEPTH | |||||
| 3 | FLANGER+FILTER | FLANGER SPEED | FILTER FREQ | |||||
| 4 | DIST+PHASER | FREQUENCY | FX LEVEL | |||||
| 5 | MANUAL FLANGER1 | DELAY TIME | RESONANCE | |||||
| 6 | MANUAL FLANGER2 | DELAY TIME | RESONANCE | |||||
| 7 | PITCH SHIFT | Lch PITCH | Rch Pitch | |||||
| 8 | TREMOLO | SPEED | DUTY | |||||
| 9 | STEP PHASER | MOD STEP | RESONANCE | |||||
| BPM FX | 0 | BPM DELAY1 | X1-3 1/4BEAT | X3-5 1/2 BEAT | X5-7 1/3 BEAT | X7-9 3/4 BEAT | FEEDBACK | ○ DELAY TIME |
| 1 | BPM DELAY2(TAPE ECHO TYPE) | X1-3 1/4BEAT | X3-5 1/2 BEAT | X5-7 1/3 BEAT | X7-9 3/4 BEAT | FEEDBACK | ○ DELAY TIME | |
| 2 | BPM MULTI TAP DELAY1 | NO ASSIGN | LEVEL | ○ DELAY TIME | ||||
| 3 | BPM MULTI TAP DELAY2 | NO ASSIGN | LEVEL | ○ DELAY TIME | ||||
| 4 | BPM MULTI TAP DELAY3 | NO ASSIGN | FEEDBACK | ○ DELAY TIME | ||||
| 5 | BPM PHASER | X1-3 x2BEAT | X3-5 x1 BEAT | X5-7 1/2 BEAT | X7-9 1/4 BEAT | RESONANCE | ○ SPEED | |
| 6 | BPM FLANGER | X1-3 x2BEAT | X3-5 x1 BEAT | X5-7 1/2 BEAT | X7-9 1/4 BEAT | RESONANCE | ○ SPEED | |
| 7 | BPM TREMOLO | X1-3 x1BEAT | X3-5 1/2 BEAT | X5-7 1/4 BEAT | X7-9 1/8 BEAT | DEPTH | ○ SPEED | |
| 8 | BPM STEP PHASER | FREQUENCY(MANUAL) | RESONANCE | ○ SPEED | ||||
| 9 | BPM STEP FLANGER | STEP SPEED | RESONANCE | ○ SPEED | ||||
| DELEY | 0 | TAPE ECHO | DELAY TIME | FX LEVEL,FEEDBACK | ||||
| 1 | DELAY | DELAY TIME | FX LEVEL,FEEDBACK | |||||
| 2 | DELAY | DELAY TIME | FX LEVEL,FEEDBACK | |||||
| 3 | DELAY (POST FADER TYPE) ★ | DELAY TIME | DELAY LEV | |||||
| 4 | MULTI TAP DELAY | TONE | FEEDBACK | |||||
| 5 | LONG DELAY | FEEDBACK | FX LEVEL | ○ DELAY TIME | ||||
| 6 | PING PONG DELAY | DELAY TIME | FEEDBACK | |||||
| 7 | TALK MOD+DELAY | TALKING | DELAY LEVEL | |||||
| 8 | FILTER +DELAY | FILTER FREQ | RESONANCE | |||||
| 9 | DUB+DELAY | DELAY TIME | TONE | |||||
| REVERB | 0 | HALL REVERB | TONE | REVERB LEVEL | ||||
| 1 | GATE REVERB1 | TONE | REVERB LEVEL | |||||
| 2 | PLATE REVERB | REV TIME | REVERB LEVEL | |||||
| 3 | GATE REVERB2 | FREQUENCY | REVERB LEVEL | |||||
| 4 | REVERB+DELAY | DELAY FEEDBACK | REVERB LEVEL | |||||
| 5 | REVERB+DELAY | DELAY TIME | REVERB LEVEL | |||||
| 6 | TALK MOD+REVERB | TALKING | RESONANCE | |||||
| 7 | FILTER+REVERB | FILTER FREQ | REVERB LEVEL | |||||
| 8 | 3D PAN | L<=R PAN | REVERB LEVEL | |||||
| 9 | ROOM REVERB | TONE | REVERB LEVEL | |||||
| SFX | 0 | STEP MODULATION | MOD DEPTH | FX LEVEL | ||||
| 1 | RING MOD+FILTER | RING FREQ | FILTER FREQ | |||||
| 2 | SIN WAVEFORM OSCILLATOR | PITCH | OSC LEVEL | |||||
| 3 | BPM DELAY + ISOLATOR | ISOLATOR LOW-MID-HI | DRY/WET BALANCE | ○ DELAY TIME | ||||
| 4 | RING +DELAY | TIME | RING+DELAY BALANCE | |||||
| 5 | TREMOLO+DELAY | TIME + LFO SPEED | DLY TREM X-FADE | |||||
| 6 | SPECIAL ECHO | TIME | FX LEVEL | |||||
| 7 | VOICE OSCILLATOR | PITCH | CHARACTER | |||||
| 8 | SQUARE WAVEFORM OSCILLATOR | PITCH | OSC LEVEL | |||||
| 9 | AQUA | SPEED | FX LEVEL | |||||
| X-FADE | 0 | REVERB X-FADE1★ | CH1 ∅3 CH2 CH1 ∅3 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH1 Y-1-5 CH2 REV LEVEL | |||||
| 1 | REVERB X-FADE2★ | CH1 ∅3 CH2 CH1 ∅3 CH2 CH1 ∅3 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2CH2 CH2 CH2 CH2 CH2 CH1 Y-1-5 CH2 REV LEVEL | ||||||
| 2 | ISOLATOR X-FADE★ | CH1 ∅3 CH2 CH1 ∅3 CH2 CH1 ∅3 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH1 Y-1-5 CH2 REV LEVEL | ||||||
| 3 | FILTER X-FADE2★ | CH1 ∅3 CH2 CH1 ∅3 CH2 CH1 ∅3 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH1 Y-1-5 CH2 REV LEVEL | ||||||
| 4 | REVERB X-FADE★ | CH1 ∅3 CH2 CH1 ∅3 CH2 CH1 ∅3 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH2 CH1 Y-1-5 CH2 REV LEVEL | ||||||
| 5 | STRATINGS WITH FILTER | SCRATCHING SCRATCHING | ||||||
| 6 | SCRATCHING WITH FILTER | SCRATCH SCRATCHING | ||||||
| 7 | LOOP2 | LOOP START TIME CONTROL | ||||||
| 8 | FORWARD & REVERSE with DELAY | FORWARD & REVERSE | ||||||
| 9 | FORWARD&REVERSE with SFX | FORWARD & REVERSE | ||||||
A propos des programmes marqués d'un ★ Quel que soit l'emplacement d'insertion de l'effet FX INSERT, l'échantillon est enregistré à partir du MASTER et, lors de la surveillance de CH1, CH2 ou CH1&2 à partir de la prise du casque d'écoute PHONES, le son est contrôlé sans application de réverbération de retard (DELAY REVERB). A propos de la fonction de démarrage automatique de l'enregistrement AUTO REC START Lorsque le numéro 0 est sélectionné pour SAMPLE/PLAY, l'enregistrement fait appel à la fonction AUTO REC START. Ainsi, lorsque vous appuyez sur la touche d'enregistrement REC, l'enregistrement commence automatiquement lors de l'entrée d'un signal. Dans le groupe d'effets X-FADE et dans DELAY-3, l'effet ne s'appliquera pas au son de la reproduction de l'échantillon si le commutateur FX INSERT est en position MASTER.
Fonctionnement de base
1) Comme expliqué dans "Connecteurs et commandes du KM2" (p.19), raccordez votre ou vos tourne-disques ou lecteur(s) CD aux bornes CH1 et CH2. Réglez les sélecteurs d'entrée (1, 2) sur la position appropriée pour les appareils raccordés aux canaux 1 et 2.
Pour l'entrée du tourne-disque. Pour l'entrée du micro MIC. Pour un lecteur CD, etc.
2) Si vous utilisez un casque d'écoute, raccordez-le à la prise PHONES (F5) de la face avant. Dans les explications suivantes, nous considérons que vous surveillez le son par le biais d'un casque d'écoute. 3) Mettre l'interrupteur POWER (R9) sous tension. Attendre jusqu'à 10 secondes après la mise sous tension pour que le KM-2 se mette à fonctionner et soit prêt à être utilisé. Le système est prêt lorsqu'affichage BPM arrêté de tourner. 4) Vérifiez si les selecteurs de surveillance (11) sont réglés sur MASTER et utilisez le bouton MONITOR (10) pour régler le volume du casque d'écoute.
5) Surveillance du son du CH1 dans le casque d'écoute.
Réglez l'attenuateur CH1 (7) sur environ 50% - 70%. Si le voyant PEAK s'allume, l'entrée est trop élevée. Dans ce cas, tournez le bouton TRIM (3) vers la gauche jusqu'à ce que le voyant reste éteint. À ce moment, réglez X-FADE (29) sur la position CH1 (gauche).
6) Utilisez le panneau sensible au toucher (30) pour contrôler l'effet.
La section des effets du KM-2 permet de contrôler le son en se déplaçant sur l'axe X (horizontal) et sur l'axe Y (vertical) du panneau sensible au toucher. Pour plus de détails sur le rapport entre les effets et les numéros, ainsi que sur les paramètres contrôlés par l'axe X et l'axe Y, voir p.4 "Liste des programmes d'effets."

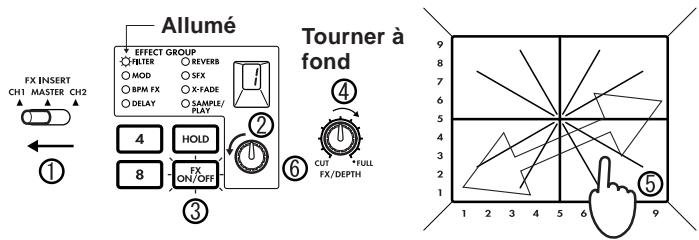

Voici comment appliquer un effet au signal du CH1.
1 Régalez FX INSERT (12) sur CH1. 2 Pour cet exemple, tournez le bouton de programmes d'effets (20) de sorte à sélectionner le nombre de programme 1 du groupe FILTER. 3 Vérifiez si le voyant de l'interrupteur FX ON/OFF (25) est allumé. 4 Tournez le bouton FX DEPTH (9) à fond vers la droite. 5 Touchez le panneau sensible au toucher (30) pour appliquer l'effet. 6 Tournez le bouton de programmes d'effets (20) pour changer de programme.
Que signifie BPM?
BPM signifie Battements Par Minute et cette expression indique le tempo du morceau en termes du nombre de battements (noires) produits en une minute.
Si BPM=120, le morceau contient 120 battements par minute, ce qui signifie que chacun des battements dure 0,5 seconde. Des valeurs de BPM plus élevées donnent un tempo plus rapide.
Détection des BPM
Il existe deux manières de définir les BPM: la détection automatique des BPM ou l'entrée des BPM par tapotement (tap). Détection automatique des BPM
Détection automatique des BPM
1) Utilisez l'interrupteur FX INSERT (12) pour sélectionner le canal (CH1 ou CH2) par lequel entre le morceau dont vous souhaitez détecter les BPM. 2) Appuyez simultanément sur les touches ADJUST et (18). Les BPM seront alors détectés automatiquement et ils s'afficheront au niveau de l'indicateur des BPM (17). 3) Appuyez sur ou pour terminer la détction et identifier les BPM. Si vous activez l'interrupteur FX INSERT (12) ou que vous appuyez simultanément sur et pendant la détéction des BPM, la détéction automatique des BPM est annulée. La détction automatique des BPM ne fonctionne pas si l'interrupteur FX INSERT (12) est régé sur MASTER. ☆ Il peut ne pas s'avérer possible de détecter correctement les BPM de morceaux complément des phrases de batterie complexes. Dans ce cas, utilisez la méthode TAP pourencer les BPM. La plaque de détention automatique des BPM va de 80 à 160.
Utilisation des tapotements (TAP) pour entrer les BPM
Appuyez deux fois ou plus sur la touche TAP (19) au rythme des battements du morceau. Lorsque vous effectuez cette opération, le tempo s'affiche au niveau de l'indicateur BPM (17).
L'entrée des BPM par la méthode TAP peut s'effectuer même si l'interrupteur FX INSERT (12) est réglé sur MASTER.
Réglage précis des BPM
Après la détection ou la définition des BPM, vous pouvez utiliser les interrupteurs ADJUST (18) pour effectuer des réglages précis à la définition des BPM.
Lorsque vous changez le réglage de l'interrupteur FX INSERT (12), la valeur de détection des BPM précédente pour ce canal s'affiche. Lorsque vous effectuez la détection des BPM pour la première fois, la valeur par défaut des BPM=120.
Si vous sélectionnez un programme d'effets du groupe BPM FX, vous pouvez lui appliquer un effet synchronisé sur les BPM. Par exemple, avec le programme BPM-FX1/BPM DELAY2, il suffit de toucher le panneau sensible au toucher (30) dans la zone 3-5 de l'axe horizontal pour avoir une longueur de retard égale à la moitié de la valeur des BPM. Pour plus de détails concernant d'autres effets BPM, se reporter à la page 4 “Liste des programmes d'effets”.
Si vous utilisez la touche TAP (19) pour entrer les BPM, la valeur des BPM est immédiatement appliquée à l'effet. Si vous utilisez la fonction de détection automatique des BPM, la valeur des BPM s'applique à l'effet lorsque vous appuyez sur la touche ADJUST (18) ou .
La fonction d'échantillonnage du KM-2 permet de mémoriser quatre échantillons différents de six secondes chacun.
Enregistrement et reproduction lorsqu'un programme d'effets sample/play est sélectionné
Vous pouvez enregistrer ou reproduire des échantillons lorsqu'un programme d'effets SAMPLE/PLAY est sélectionné. Vous pouvez même contrôler la vitesse de reproduction et la lecture inversée à partir du panneau sensible au toucher.
Le contrôle de la reproduction diffère en fonction du programme d'effets. Voir p.4 "Liste des programmes d'effets."
Marché à suivre pour la reproduction
1) Utilisez l'interrupteur FX INSERT (12) pour sélectionner le canal dans lequel le son reproduit sera mélangé. 2) Sélectionnez un programme dans le groupe SAMPLE/PLAY. 3) Utilisez les touches SAMPLE BANK 1-4 (26) pour sélectionner l'échantillon à reproduire. (À ce stade, l'échantillon n'est pas encore joué.) 4) Lorsque vous appuyez sur le panneau sensible au toucher (30), la reproduction s'effectue en fonction de l'emplacement touché. 5) Vous pouvez utiliser le bouton FX DEPTH (9) pour régler le volume de la reproduction. Lorsque le bouton est sur la position centrale, le son de reproduction de l'échantillon s'ajoute au son d'entrée du canal selon un taux de 1:1. Lorsque le bouton se trouve sur la position maximale, seul l'échantillon est audible pendant la reproduction; le son d'entrée du canal n'est pas audible.
Reproduction à partir du panneau sensible au toucher
3) (sélectionner)
Marché à suivre pour l'enregistrement
1) Utilisez l'interrupteur FX INSERT (12) pour sélectionner l'enregistrement du son de CH1, CH2 ou MASTER. 2) Utilisez le bouton de programmes d'effets (20) pour sélectionner un programme SAmPLE/PLAY. Pour notre exemple, sélectionnez SAmPLE/PLAY-1. 3) Utilisez les touches SAMPLE BANK 1-4 (26) pour sélectionner la banque d'échantillons 1-4 dans laquelle vous comptez enregistrer. 4) Appuyez sur la touche REC/STOP (27) pour démarrer l'enregistrement. L'enregistrement s'arrête lorsque vous réappuyez sur la touche REC/STOP (ou lorsque le temps d'enregistrement maximum est écoulé). Pendant l'enregistrement, le voyant de la touche REC/STOP (27) est allumé. 5) Appuyez sur le panneau sensible au toucher (30) pour écouter la phrase enregistrée. La manière de jouer de la phrase diffère en fonction du programme. Voir p.4 "Liste des programmes d'effets."
Reproduction à partir du panneau sensible au toucher 3) Sélectionner la BANK pour l'enregistrement
Enregistrement et reproduction lorsqu'un programme d'effets autre que sample/play est sélectionné
Vous pouvez enregistrer et reproduire des phrases (reproduction de base) même lorsqu'un programme d'effets autre que SAMPLE/PLAY est sélectionné.
La reproduction et l'enregistrement sont impossibles lorsque FX est désactivé.
Marché à suivre pour la reproduction
1) Utilisez le bouton de programmes d'effets (20) pour sélectionner un programme d'effets n'appartenant pas au groupe SAMPLE/PLAY. 2) Lorsque vous appuyez sur une des touches SAMPLE BANK 1-4 (26), l'échantillon correspondant est joué tant que vous maintenez la touche enfonnée. Celui-ci joue à la vitesse normale et en boucle (de manière répétitive), au volume auquel il a été enregistré. Utilisez le panneau sensible au toucher (30) pendant le jeu de l'échantillon pour appliquer un effet à la reproduction de cet échantillon. ☆ Le son de la reproduction sera mélangé dans le canal sélectionné par l'interrupteur FX INSERT (12).
Vous pouvez appliquer un effet au son de la reproduction
Si vous appuyez sur le commutateur HOLD (24) pendant la reproduction, la reproduction est provisoirement arrêtée. Réappuyez sur une touche SAMPLE BANK 1-4 (26) pour annuler la pause.
Marché à suivre pour l'enregistrement
1) Utilisez l'interrupteur FX INSERT (12) pour sélectionner l'enregistrement du son de CH1, CH2 ou MASTER. 2) Utilisez le bouton de programmes d'effets (20) pour sélectionner un programme autre que SAMPLE/PLAY. 3) Appuyez sur la touche REC/STOP (27) pour accéder au mode d'attente d'enregistrement. (Vous pouvez annuler cette condition en appuyant sur l'interrupteur FX ON/OFF (25).) ☆ Le voyant de la touche REC/STOP (27) clignote pour signaler que vous êtes en mode d'attente d'enregistrement. 4) Utilisez les touches SAMPLE BANK 1-4 (26) pour sélectionner la banque d'échantillons 1-4 dans laquelle l'échantillon doit être méorisé. (Cette fois vous n'entendrez pas le son de l'échantillon.) 5) Réappuyez sur la touche REC/STOP (27) pour démarrer l'enregistrement. 6) L'enregistrement s'arrête lorsque vous réappuyez sur la touche REC/STOP (27) (ou lorsque le temps d'enregistrement maximum est écoulé). Pendant l'enregistrement, le voyant de la touche REC/STOP (27) est allumé. Pour réenregistrer, répétez la procédure à partir du point 3. Si vous enregistrez à l'aide d'un programme autre que SAMPLE/PLAY, le son de l'effet tel que contrôlé par le panneau sensible au toucher est également enregistré.
2) Autre sélection que SAMPLE/PLAY
SAMPLE BANK 3) Attente d'enregistrement (Voyant clignotant) 5) Démarrage de l'enregistrement (Voyant allumé) 6) Arrêt de l'enregistrement (Voyant éteint)
Sauvegarde d'un échantillon - "WRITE
Les phrases que vous enregistrez à l'aide de la touche REC/ STOP s'inscrivent uniquement de manière provisoire dans la mémoire interne du KM-2 et elles seront perdues si vous mettez l'appareil hors tension. Pour les conserver, vous devez mener à bien l'opération d'écriture WRITE. De même, les phrases que vous avez déjà mémorisées par le biais de la fonction WRITE ne seront pas effacées par des enregistrements supplémentaires tant que vous ne recommencez pas l'opération d'écriture WRITE.
1) Appuyez sur la touche WRITE (28) et maintenez-la enfoncée pendant deux secondes. Le voyant WRITE commence à clignoter et le KM-2 est alors en mode d'attente de sauvegarde.
2) Appuyez sur la ou les touches SAMPLE BANK 1-4 (26) à mémoriser. (Le voyant de la SAMPLE BANK sélectionnée clignote.) Vous pouvez sélectionner deux ou davantage de touches pour l'écriture. ☆ Si vous appuyez sur la touche TAP (19) ou sur l'interrupteur FX ON/OFF (25) à ce stade, l'opération d'écriture WRITE s'annule. 3) Réappuyez sur la touche WRITE (28) pour démarrer la sauvegarde. Cette sauvegarde prend au maximum 20 secondes par banque. Pendant ce temps, le compteur de niveau indique la progression de la sauvegarde. Lorsque celle-ci est terminée, le voyant de la touche WRITE s'éteint. ☆ Ne jamais METTE l'appareil hors tension pendant la sauvegarde car les données seraient perdues.
Vous pouvez affecter vos programmes d'effets favoris aux touches de programmes MAP 1-8 pour y avoir accès rapidement. Les touches de cartes de programmes mémorisent non seulement le numéro du programme d'effets mais également le statut HOLD ON/OFF, la position HOLD ainsi que les autres données indiquées ci-dessous.
Données mémorisées dans une carte de programmes (MAP)
- Numéro du groupe de programmes d'effets Statut HOLD ON/OFF et emplacement (coordonnées) Pour le groupe BPM FX, la valeur BPM affichée lors de la mémorisation de la carte MAP Pour le groupe SAMPLE/PLAY, le numéro de SAMPLE BANK utilisé (la SAMPLE BANK 1-4 sélectionnée lors de la mémorisation est rappelé)
Enregistrement dans une mémoire MAP
1) Appuyez sur le numéro MAP 1-8 (23) dans lequel vous souhaitez mémoriser les données. 2) Utilisez le bouton de programmes d'effets (20) pour sélectionner le programme d'effets à mémoriser.
Pour memoriser avec la fonction HOLD ON, selectionnez la condition HOLD ON (voyant allumé) puis touchez le panneau sensible au toucher (30) aux coordonnées souhaitées.
3) Appuyez sur la touche de carte de programmes allumée (23) et maintenez-la enfoncée pendant deux secondes. Le voyant MAP clignote trois fois lorsque les données sont mémoirisées. - À ce stade, la valeur de l'affichage du nombre de l'effet clignote également.
Calibrage du cross fader
Le KM-2 permet de calibrer le point auquel les CH 1 et CH 2 commencent à changer. (À la sortie d'usine, le changement est réglé pour commencer au moindre mouvement.)
1) Mettre l'appareil hors tension. 2) Maintenir les touches WRITE (28) et REC/STOP (27) enfoncées et mettre l'appareil sous tension.
Lorsque vous effectuez cette opération, l'affichage des BPM indique "CAL" pour signaler que vous êtes en mode de calibrage.
3) À prisent, si vous déplacez le cross fader (29), les voyants des touches SAMPLE BANK 1-4 (26) s'allument conformément à l'opération effectuée. Le point auquel l'éclairage passé de 1 2 correspond au point auquel le cross fader commence actuellement à passer du CH 1 au CH 2. Le point auquel l'éclairage passé de 4 3 correspond au point auquel le cross fader commence actuellement à passer du CH 2 au CH 1. 4) Déplacer tout d'abord le cross fader vers l'emplacement auquel vous pensez que le changement commence à s'opérer de CH1 CH2. 5) Appuyer sur la touche REC/STOP (27) pour changer le point de commutation. 6) Répéter les étapes 4 et 5 pour définir le point CH 2 CH1. 7) Appuyer sur la touche WRITE (28) pour sauvegarder les données pour les emplacements spécifiés dans la mémoire interne et revenir au mode de fonctionnement normal. Les points de commutation ne peuvent pas être définis à un emplacement auquel les témoins BANK 2 et 3 s'allument simultanément. ☆ Le point de commutation minimum se situe à environ 3 mm de la gauche ou de la droite. Il n'est pas possible de fixer le point de commutation plus après du bord gauche ou du bord droit.
(Si vous procédez à l'étape 5 avec le cross fader placé à fond à gauche ou à droite, le point de commutation sera automatiquement réglé sur l'emplacement minimum.)
Les données de calibrage sont conservées même à la mise hors tension.
| Section entrées | Section des effets | ||
| BPM | : 40 ~ 999 (TAP)80 ~ 160 (AUTO) | Fréquenced'échantillonnage | : 44,1 kHz |
| PHONE INPUT | : impédance d'entrée de 40 k-ohms, ni-veau de référence -40 dBu | AN/ANa | : 20 bits |
| Temps d'enregistrement | |||
| LINE INPUT | : impédance d'entrée de 10 k-ohms, ni-veau de ↔reference -10 dBu | maximum | : 23,7 secondes |
| Programmes d'effets | : 80 | ||
| MIC INPUT | : impédance d'entrée de 9 k-ohms, niveaude ↔reference -40 dBu | Cartes de programmes | : 8 |
| Consommation électrique | : 12,3 W (type) | ||
| MASTER OUTPUT | : impédance de sortie de 600 ohms, ni-veau de ↔reference 0 dBu | Dimensions | : L × P × H = 218 mm × 206 mm ×90mm (y compris les saillies) |
| MONITOR OUTPUT | : impédance de sortie de 33 ohms | Poids | : 1,8 kg |
| Eléments compris | : Adaptateur secteur | ||
| : Feuille de protection du panneau sensible au toucher | |||
Options : Cross fader
