| Type de produit | Pédale d'effets pour guitare avec modélisation REMS |
| Marque | KORG |
| Modèle | AX10G |
| Dimensions (L x P x H) | 287 mm x 182 mm x 60 mm |
| Poids | 1,1 kg (sans piles) |
| Alimentation | 4 piles alcalines AA (environ 18 h) ou adaptateur secteur 9V CC (vendu séparément) |
| Nombre de programmes | 40 préréglés + 40 utilisateur (10 banques x 4 programmes) |
| Modèles d'ampli | 11 types (EQ, BTQ CLN, BLK212, TWD410, AC15, AC30TB, UK '70S, UK '80S, UK MDN, RECTO, FUZZ) |
| Pré-effets (PRE FX) | 3 types : Compresseur, Wah/Auto Wah, Simulateur acoustique |
| Effets de modulation | 11 types : Chorus, Flanger, Phaser, Tremolo, Rotary, Feedback, Pitch1, Filter, U-Vibe, Talk, Pitch2 |
| Effets d'ambiance | 11 types : Slap, Echo1-3, Ping-Pong Delay, Multi-Tap, Air, Room, Hall, Plate, Spring |
| Réduction de bruit | 1 type intégré, réglable |
| Entrée | Jack 1/4" mono (INPUT) avec commutation L/H |
| Sortie | Jack 1/4" stéréo (OUTPUT) pour ampli/ligne/casque, commutateur AMP/LINE |
| Accordeur | Chromatique automatique, plage A0-E6, calibrage 438-445 Hz |
| Pédale d'expression | Intégrée, contrôle volume, wah, modulation, ambiance, etc. |
| Technologie | REMS (Resonant Structure and Electronic circuit Modeling System) |
| Accessoires fournis | Manuel d'utilisation |
| Entretien et nettoyage | Essuyer avec un chiffon propre et sec ; ne pas utiliser de solvants ou produits inflammables |
| Sécurité | Éviter exposition au soleil, humidité, poussière ; débrancher en cas de non-utilisation ; utiliser uniquement l'adaptateur spécifié |
| Pièces détachées et réparabilité | Contacter un revendeur Korg agréé pour toute réparation ; piles remplaçables par l'utilisateur |
FOIRE AUX QUESTIONS - AX10G KORG
Questions des utilisateurs sur AX10G KORG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pédale d'effets pour guitare au format PDF gratuitement ! Retrouvez votre notice AX10G - KORG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AX10G de la marque KORG.
MODE D'EMPLOI AX10G KORG
Manuel d'utilisation
Merci d'avoir choisi le Processeur de signal à modélisation ToneWorks AX10G. Pour garantir un fonctionnement sans problèmes, veuillez lire attentivement ce manuel et utiliser l'appareil comme expliqué. Quand vous aurez fini de lire le manuel, conservez-le de façon à pouvoir vous y reporter par la suite.
L'AX10G utilise la technologie de modélisation "REMS" de Korg pour délivrer de nombreux effets sophistiqués dont : 3 types de pré-effets, 11 types de modélisation d'ampli, 11 types d'effets de modulation et 11 types d'effets d'ambiance.
La disposition logique des boutons et touches d'ampli et d'effet suivant le flux du signal, de l'entrée guitare à la sortie, vous permet de créer facilement et intuitivement un large éventail de sons.
Schéma du signal de l'AX10G
INPUT → PRE FX AMPY TYPE MODULATION AMBIENCE 3 TYPES 11 TYPES 11 TYPES 11 TYPES
- La large gamme de sons amp/distorsion couvre tout le spectre sonore, des distorsions uniques grasses et chaudes des amplificateurs à tube aux sons fuzz extrêmes. Les effets de type modulation comprennent le Chorus et le Delay, et même un effet de Tape-Echo réaliste. Un simulator acoustique est présent pour modéliser un son électroacoustique.
- 40 programmes préselectionnés tirant pleinement profit du potentiel de l'AX10G sont immédiatement prêts à l'emploi et vous pouvez enregistrer vos propres réglages dans 40 autres programmes utilisateurs.
- La pédale d'expression vous donne le contrôle en temps réel du volume du Wah, de la vitesse de modulation, du temps du Delay, du Filter, du Pitch Bend, et plus encore. Des effets uniques comme Talk peuvent être contrôlés pour produire des effets "talking modulator", qui étendent dramatiquement l'étendue de votre jeu de guitare.
- L'accordeur chromatique automatique intégré vous permet d'accorder votre instrument silencieusement, un plus pour les citadins.
Table des matières
Précautions 16
Guide de démarrage rapide 17
Nomenclature et fonctions 18
Panneau avant 18
Panneau arrière 19
Configuration 20
Mise sous/hors tension 20
Raccordements 20
Utilisation de l'AX10G 21
Sélection des programmes 21
Bypass et Mute 21
Accordeur 21
Utilisation de la pédale d'expression 22
Création de sons 22
Création de sons sur l'AX10G 22
PRE FX 23
AMP TYPE 23
MODULATION 23
AMBIENCE 24
Pédale d'expression 24
NR (Réduction du bruit) 24
Enregistrement d'un programme 24
Autres fonctions 25
Calibrage de la pédale d'expression 25
Réinitialisation des programmes aux réglages d'usine... 25
Guide de dépannage 25
Principales spécifications 26
Emplacement
L'utilisation de cet instrument dans les endroits suivants peut en entrainer le mauvais fonctionnement.
- En plein soleil Endroits très chauds ou très humides Endroits sales ou fort poussiéreux Endroits soumis à de fortes vibrations
Alimentation
Veuillez brancher l'adaptateur secteur spécifique sur une prise secteur à la tension appropriée. Ne branchez pas l'adaptateur sur une prise de courant dont la tension ne correspond pas à celle pour laquelle l'appareil a été conçu.
Interférences avec d'autres appareils électriques
Les postes de radio et de télévision situés à proximité peuvent souffrir d'interférences à la réception. Faites fonctionner cet appareil à une distance raisonnable des postes de radio et de télévision.
Maniement
Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument sans appliquer de force excessive.
Entretien
Lorsque l'extérieur est sale, essuyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides comme du benzène ou du diluant, des produits de nettoyage ou des vernis inflammables.
Conservation manuel
Après avoir lu ce manuel, veuillez le conserver soigneusement pour référence ultérieure.
Évitez toute intrusion d'objets ou de liquide
Ne placez jamais de récipient contenant du liquide près de l'instrument. Si le liquide pénètre dans l'appareil, il risque de provoquer des dommages, un incendie ou une électrocution.
Veillez à ne pas laisser tomber d'objets métalliques dans le boîtier. Si cela se produit, débranchez l'adaptateur secteur de la prise de courant et contactez votre revendeur Korg le plus proche ou le magasin où vous avez acheté l'instrument.
Marque ce pour les normes européennes harmonisées
La marque CE apposée sur tous les produits de notre firme fonctionnant sur secteur jusqu'au 31 décembre 1996 signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).
La marque CE apposée à 1 janvier 1997 signifie que ces appareils sont conformes à la Directive EMC (89/336/CEE), à la Directive concernant la marque CE (93/68/CEE) ainsi qu'à la Directive Basse Tension (73/23/CEE).
La marque CE apposée sur tous les produits de notre firme fonctionnant sur piles signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).
Remarque importante pour les clients
Ce produit a été fabriqué suivant des spécifications strictes et des besoins en tension applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté produit sur internet, par correspondence ou/et au téléphone, vous nevez vérifier que ce produit est bien utilisable dans voire pays de résidence.
ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été conçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur.
Veuillez aussi conserver votre reçu qui est la preuve de votre achat, faute de quoi votre produit risque de ne plus être couvert par la garantie du fabricant ou du distributeur.
Qu'est-ce que le REMS?
Le système REMS (de l'anglais Resonant Structure and Electronic circuit Modeling System) est une technologie de modélisation du son propriété de Korg qui produit avec précision les caractéristiques et la nature complexes des instruments acoustiques et électriques ainsi que des circuits électroniques dans leur environnement réel. Le système REMS émule une vaste gamme de caractéristiques de générateurs de sons comme des corps d'instruments, des haut-parleurs et des enceintes, des champs acoustiques, des microphones, des lampes, des transistors, etc.

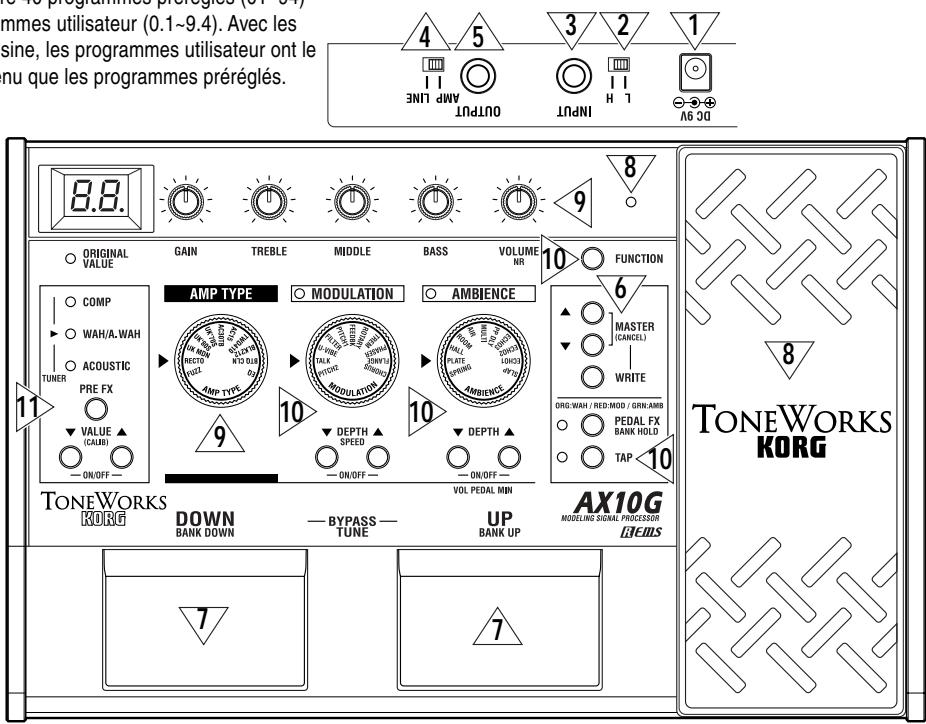

Guide de démarrage rapide
Avant d'effectuer les raccordements avec un appareil extérieur quelconque, mettez toutes les commandes de volume sur leur position minimale et mettez l'AX10G hors tension.
- Si l'AX10G doit être alimenté sur piles, ouvrez le logement des piles situé sous le panneau inférieur, et insérez quatre piles alcalines AA (vendues séparément). Si l'AX10G doit être alimenté sur secteur à l'aide de l'adaptateur vendu séparément, raccordez l'adaptateur secteur à la prise DC9V du panneau arrière (l'appareil se mettra sous tension).
- Réglez le commutateur de sélection INPUT L/H sur la position correspondant à la sortie de votre guitare. Si votre guitare est munie de micros à niveau de sortie élevé comme des micros double bobinage, choisissez la position "H". Si votre guitare est munie de micros à niveau de sortie faible comme des micros simple bobinage, choisissez la position "L".
- Raccordez votre guitare à la prise INPUT de l'AX10G. Si vous faites fonctionner l'appareil sur piles, l'AX10G se mettra alors sous tension.
- Si vous raccordez l'AX10G à un ampli de guitare, réglez le commutateur de sélection AMP/LINE sur "AMP". Si vous raccordez l'AX10G à un casque, un enregistreur ou un mélangeur, réglez ce commutateur sur "LINE".
- Raccordez la prise OUTPUT de l'AX10G à la prise INPUT de votre ampli de guitare ou enregistreur. Si vous souhaitez utiliser un casque, branchez-le sur la prise OUTPUT.
- Mettez l'appareil raccordé sous tension, et réglez le volume au niveau souhaité. Vous pouvez aussi utiliser les boutons MASTER de l'AX10G pour régler le volume.
- Appuyez sur les touches de sélection de programme pour changer de programme.
Conseils
L'AX10G offre 40 programmes préréglés (01~94) et 40 programmes utilisables (0.1~9.4). Avec les réglages d'usine, les programmes utilisables ont le même contenu que les programmes préréglés.
- Vous pouvez contrôler l'effet de la pédale en utilisant la pédale d'expression. La pédale est activée lorsque la LED PEDAL en haut et à gauche de la pédale est allumée. Si cette LED est éteinte, offensez complètement la pédale pour allumer la LED. La pédale sera alors activée.
- Édition du son
Utilisez le commutateur de sélection AMP TYPE pour sélectionner un type d'amplificateur et les divers boutons de commande pour régler le gain, la tonalité, le volume, etc.
- Édition d'un effet
Si vous souhaitez éditer l'effet de modulation ou l'effet d'ambiance (situé après l'amplificateur), utilisez le commutateur de sélection MODULATION ou le commutateur de sélection AMBIENCE pour sélectionner l'effet souhaité, et les touches DEPTH situées sous le commutateur de sélection pour régler la profondeur de l'effet, etc. Vous pouvez aussi régler la vitesse, etc. d'un effet de modulation en maintenant la touche FUNCTION enfoncée et en appuyant sur les touches DEPTH (qui prennent alors la fonction de touches SPEED). Vous pouvez régler le temps du Delay ou du Reverb pour l'effet d'ambiance en appuyant sur la touche TAP à l'intervalle souhaité.
- Pour opérer le pré-effet avant l'amplificateur, appuyez sur la touche PRE FX afin de sélectionner un effet et utilisez les touches VALUE pour effectuer les réglages.
Ainsi s'achève cette brève introduction à l'AX10G. Ce mode d'emploi contient bien d'autres informations sur les capacités de l'AX10G, aussi veuillez le lire attentivement de telle sorte que vous puissiez tirer pleinement parti de votre AX10G.

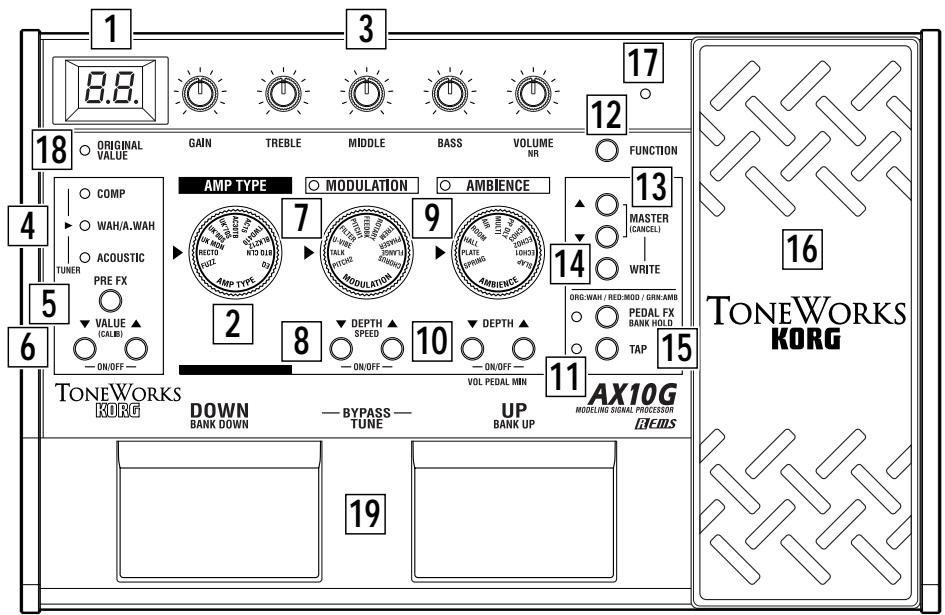

1 Écran
Le nombre de programme est affiché et lorsque vous utilisez un bouton ou une touche, la valeur du paramètre correspondant apparaitra brievement sur l'afficheur.
S'allume lorsque l'appareil est sous tension. - Le point situé dans le coin inférieur droit de l'afficheur s'allumera quand vous éditerez une valeur de paramètre. - Quand l'AX10G fonctionne sur piles, clignotera si les piles sont presque épuisées.
2 Commutateur de sélection AMP type
Utilisez ce commutateur pour sélectionner un des 11 types d'amplificateurs.
3 Boutons de commande
Ces boutons permettent de régler le gain, la tonalité et le volume des modèles d'amplificateur.
Vous pouvez régler la quantité de réduction du bruit en tournant le bouton VOLUME/NR tout en maintenant la touche FUNCTION enfonnée.
Certains réglages de ces boutons peuvent provoquer de la distorsion. Dans ce cas, baissez le volume avec le bouton de commande VOLUME (ou les touches MASTER).
4 LED PRE FX (TUNER)
Ces LED indiquent le pré-effet sélectionné.
Elles ne s'allumeront pas si le pré-effet est désactivé.
Lorsque l'accordeur est activé, ces LED indiquent la différence par rapport à la hauteur de note correcte. (p.21)
5 Touche PRE FX button
Chaque fois que vous appuyez sur cette touche, le type de pré-effet change dans l'ordre suivant : COMP → WAH → ACOUSTIC → COMP.
6 Touches VALUE (CALIB) - on/off -
Ces touches servent à régler la valeur du pré-effet.
Vous pouvez activer/désactiver PRE FX en appuyant simultanément sur les touches VALUE et .
Lorsque l'accordeur est activé, vous pouvez utiliser ces touches pour effectuer son calibrage (CALIB).
7 Commutateur de sélection modulation
Permet de sélectionner un des 11 types d'effet de modulation.
8 Touches depth/speed buttons - on/off -
Ces touches permettent de régler la profondeur, etc., de l'effet de modulation (DEPTH).
Vous pouvez régler la vitesse de modulation, etc. en appuyant sur ces touches (SPEED) tout en maintenant la touche FUNCTION enfoncée.
Vous pouvez activer/désactiver l'effet MODULATION en appuyant simultanément sur les touches DEPTH et (ON/OFF). Si l'effet est désactivé, la LED du commutateur de sélection MODULATION ne s'allumera pas.
9 Commutateur de sélection ambiance
Permet de sélectionner un des 11 effets d'ambiance.
Ces touches permettent de régler la profondeur, etc. de l'effet d'ambiance sélectionné.
Vous pouvez activer/désactiver AMBIENCE en appuyant simultanément sur les touches DEPTH et (ON/OFF). Si l'effet est désactivé, la LED du commutateur de sélection AMBIENCE ne s'allumera pas. Si la pédale d'expression contrôle le volume, vous pouvez obtenir le niveau le plus bas (i. e., lorsque la pédale est revenue complètement en position haute) en appuyant sur et tout en maintenant la touche FUNCTION enfoncée.
11 Touche TAP
Vous pouvez régler le temps du Delay ou du Reverb pour l'effet d'ambiance en appuyant sur la touche TAP à l'intervalle souhaité. La LED située à gauche clignotera pour indiquer le rythme.
Touche FUNCTION
Pour opérer un des paramètres imprimés en bleu sur le panneau avant, maintenez cette touche enfoncée et utilisez la touche ou le bouton correspondant. Vous pouvez par exemple changer la vitesse de l'effet de modulation en maintenant cette touche enfoncée et en utilisant les touches MODULATION DEPTH.
Touches MASTER (CANCEL)
Ces touches permettent de régler le volume général de l'AX10G (MASTER).
Lorsque l'AX10G est prêt à enregistrer, une pression sur l'une de ces touches annulera l'opération Write (CANCEL).
Touche WRITE
Utilisez cette touche pour enregistrer un programme.
Lorsque vous appuyez sur cette touche, l'AX10G entre en mode "write-ready" ; si vous appuyez de nouveau sur cette touche, le programme sera enregistré. (p.24)
Cette touche permet de sélectionner l'effet qui sera contrôlé par la pédale d'expression (Pedal Effect).
À chaque pression sur cette touche, la LED change de couleur pour indiquer l'effet de pédale qui sera contrôlé.
ORG: WAH (orange): Pédale wah-wah
RED: MOD (rouge): L'effet sélectionné avec MODULATION
GRN : AMB (vert) : L'effet sélectionné avec AMBIENCE
OFF : VOLUME (éteinte) : Pédale de volume

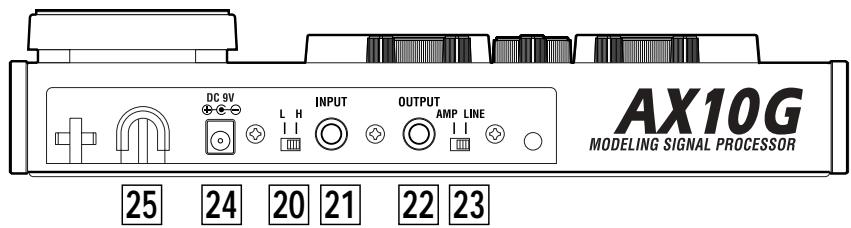

Panneau arrêté
20 Commutateur de sélection INPUT L/H
Réglez ce commutateur en fonction du niveau de sortie du micro de votre guitare.
H: Pour un micro avec niveau de sortie élevé, comme un micro double bobinage
L: Pour un micro avec niveau de sortie faible, comme un micro simple bobinage
21Prise INPUT
Raccordez votre guitare à cette prise. Utilisez une fiche mono 1/4". Si l'AX10G fonctionne sur piles, il sera mis sous tension quand vous brancherez la fiche.
Si l'AX10G fonctionne sur piles, il ne sera pas mis sous tension si vous insérez une fiche stéreo 1/4".
22 Prise OUTPUT
Raccordez cette prise à votre amplificateur de guitare, votre enregistreur, ou votre casque.
Si un effet différent de WAH est sélectionné comme pré-effet, vous ne pourrez pas utiliser la touche PEDAL FX pour sélectionner WAH.
En appuyant sur cette touche tout en maintenant la touche FUNCTION enfoncée, vous pouvez sélectionner le mode "bank hold" comme moyen de sélection des programmes (BANK HOLD). Reportez-vous à "Sélection des programmes : b" (p.21).

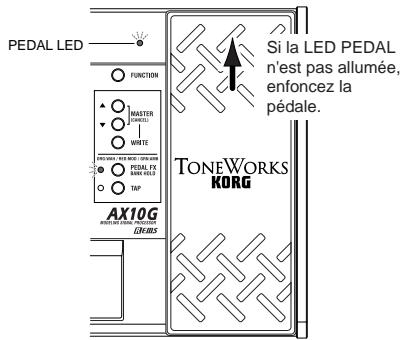

16 Pédales d'expression
Vous pouvez utiliser cette pédale d'expression pour contrôler les effets ou le volume. Enfoncez complètement la pédale pour activer/désactiver l'effet de pédale sélectionné.
17 LED PEDAL
Cette LED s'allumera si la pédale d'expression est activée.
18 LED ORIGINAL VALUE
Cette LED s'allumera si la valeur est identique à la valeur enregistrée (d'origine).
Commutateurs de sélection de programme DOWN/BANK DOWN, UP/BANK UP-BYPASS, TUNE -
Utilisez ces commutateurs pour sélectionner les programmes. Vous pouvez sélectionner les programmes de trois façons différentes. Reportez-vous à "Sélection des programmes" (p.21).
Si vous appuyez simultanément sur les commutateurs UP and DOWN, les effets seront contournés et l'accordeur sera activé (BYPASS) (p.21).
Commutateur de sélection AMP/LINE
Réglez ce commutateur sur "AMP" si vous branchez un amplificateur, ou sur "LINE" si vous branchez un enregistrure ou utilisez un casque.
24 DC9V
L'adaptateur secteur vendu séparément peut être branché sur cette prise (p.20). Lorsque vous branchez l'adaptateur, l'appareil se met automatiquement sous tension.
Veuillez utiliser uniquement l'adaptateur spécifié (p.26).
Crochet de câble
Si vous utilisez l'adaptateur secteur vendu séparément, enroulez le câble de l'adaptateur autour de ce crochet (p.20).
Mise sous/hors tension
Avant de mesurer sous ou hors tension l'appareil, vous devez baisser le volume de tous les appareils raccordés.

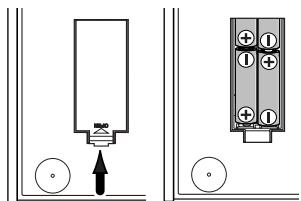

Lors d'une alimentation sur piles :
- Pour ouvrir le logement des piles, appuyez légèrement sur l'onglet situé près de la flèche et soulevez le couvercle.
Installez quatre piles alcalines (vendues séparément) en respectant la polarité et refermez le couvercle.
- Si l'appareil est alimenté sur piles, il se mettra sous tension lorsque vous brancherez un câble mono sur la prise INPUT. L'écran s'allume quand l'appareil est sous tension.
L'appareil se met hors tension lorsque vous débranchez le câble de la prise INPUT.
Veillez à débrancher le cable de la prise INPUT lorsque vous n'utilisez pas l'AX10G de façon à économiser l'énergie des piles. Si vous raccordez un cable stéreo, l'appareil ne se mettra pas sous tension. Si les piles sont usées, un indicateur _0 clignotera sur l'écran. Remplacez les piles le plus tôt possible. Les piles usées devront être immédiatement retirées de l'appareil. Si vous laisssez des piles usées dans l'appareil, elles risquent de fuir ou de provoquer un dysfonctionnement. Vous devez retirer les piles lorsque vous ne prévoyez pas d'utiliser l'AX10G pendant un certain temps.

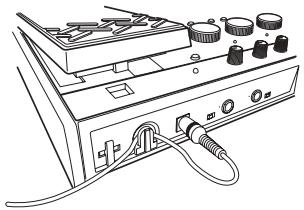

Lors d'une alimentation avec l'adaptateur secteur :
- Raccordez l'adaptateur secteur vendu séparément à la prise DC 9V et branchez l'adaptateur secteur sur une prise secteur. La LED POWER s'allumera, et l'appareil se mettra sous tension.
Utilisez l'équivalent de l'adaptateur secteur spécifique (p.26). N'oubliez pas de débrancher l'adaptateur secteur de la prise secteur lorsque vous n'utilisez pas l'AX10G. N'appliquez pas de force excessive sur le cable.
Enroulez le câble de l'adaptateur secteur autour du crochet comme indiqué sur le schéma.

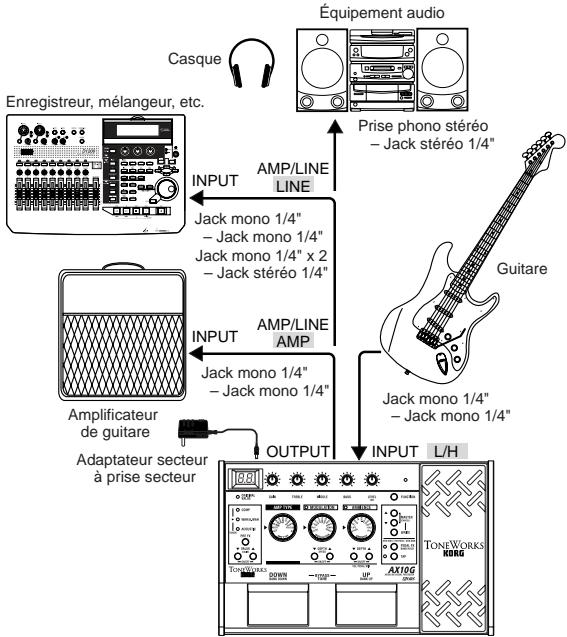

Raccordements
- Mettez les appareils que vous souhaitez raccorder hors tension et baissez toutes les commandes de volume.
- Reglez le commutateur de selection INPUT L/H en fonction du niveau de sortie de vos micros. Utilisez la position "H" si votre guitare est munie de micros double bobinage ou à niveau de sortie élevé. Utilisez la position "L" si votre guitare est munie de micros simple bobinage ou à niveau de sortie faible.
- Raccordez votre guitare à la prise INPUT.
- Réglez le commutateur de sélection LINE/AMP sur la position appropriée. Si vous raccordez l'AX10G à un ampli de guitare, utilisez le réglage "AMP". Si vous raccordez l'AX10G à un mélangeur, un enregistreur ou un casque, utilisez le réglage "LINE".
- Raccordez la prise OUTPUT à votre ampli de guitare ou enregistreur, etc.
La prise OUTPUT est stéréophonique (TRS). Par conséquent, si vous utilisez un câble mono pour la raccorder à votre ampli de guitare, etc., seul le son du canal L (gauche) sera émis.
Si vous souhaitez utiliser un casque, raccordez le casque à cette prise.
Si vous utilisez les deux canaux d'un mélangeur ou deux amplificateurs en stéréo, utilisez un câble stéréo à mono double.
- Lorsque les raccordements sont terminés, mettez l'appareil raccordé sous tension et réglez le volume. Utilisez les touches MASTER pour régler le volume général de l'AX10G. (p.19-13)
Conseils
Si le son présente de la distorsion lorsque vous utilisez l'AX10G en mode "bypass", utilisez les touches MASTER pour abaiser le volume.
Sélection des programmes
Une fois la configuration effectuée, vous pouvez sélectionner des programmes et les essayer.
L'AX10G offre 40 programmes préréglés et 40 programmes utilisateur. Il y a dix banques de préréglages (0~9) et dix banques utilisateur (0~9), avec quatre programmes dans chaque banque.
Programmes utilisateur
Banque : 0.~9. Programme : 1~4
Programmes préenregistrés
Banque : 0~9 Programme : 1~4

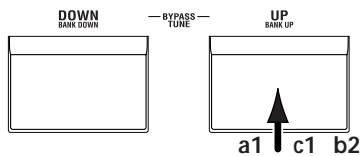

Vous pouvez sélectionner les programmes à l'aide d'une des trois méthodes suivantes.
Balayage des programmes de toutes les banques
- Appuyez sur le commutateur de sélection UP ou DOWN. 9.4 ÷ 01 ÷ 02 ÷ 03 ÷ 04 ÷ 11 ÷ + 93 ÷ 94 ÷ 0.1
Balayage des programmes dans une banque
- En maintenant la touche FUNCTION enfoncée, appuyez sur la touche PEDAL FX (BANK HOLD) pour sélectionner le mode "bank hold". La banque apparaitra à l'écran sous la forme "H".
- Appuyez sur le commutateur de sélection de programme UP ou DOWN. Seul le programme changera ; la banque ne changera pas.
$$ \dots \mathrm {H} 4 \div \mathrm {H} 1 \div \mathrm {H} 2 \div \mathrm {H} 3 \div \mathrm {H} 4 \div \mathrm {H} 1 \div \mathrm {H} 2 \dots $$
- Pour annuler le mode "bank hold", appuyez de nouveau sur la touche PEDAL FX (BANK HOLD) en maintenant la touche FUNCTION enfonnée.
C: balayage des banques (en laissant fixé le programme)
- En maintenant la touche FUNCTION enfoncée, appuyez sur le commutateur de sélection de programme UP (BANK UP) ou DOWN (BANK DOWN). La banque changera. Vous pouvez aussi utiliser cette méthode lorsque le mode Bank Hold mode est sélectionné. (Dans l'exemple suivant le programme 1 est sélectionné)
1 1 ÷ 2 1 ÷ 3 1 ÷ 4 1 ÷ … ÷ 9 1 ÷ 0. 1 ÷ … ÷ 9. 1 …
Bypass et mute
Si vous contournez l'AX10G avec la fonction Bypass, votre son sera direct sans effet (il ne sera pas traité).
Si vous coupez le son de l'AX10G avec la fonction Mute, aucun son ne sera audible.
- Appuyez simultanément sur les commutateurs de sélection de programme UP et DOWN.
Bypass: Appuyez simultanément sur UP et DOWN et relâchez immédiatement la pression.
Mute: Appuyez simultanément sur UP et DOWN et maintenez-les enfoncées pendant environ une seconde, puis relâchez la pression.
Lorsque vous appuyez simultanément sur UP et DOWN, l'affichage clignote lentement, puis après environ une seconde se met à clignoter plus rapidement. Pour contourner l'AX10G (Bypass), relâchez la pression sur les touches pendant que l'affichage clignote lentement. Pour couper le son de l'AX10G (Mute), relâchez la pression sur les touches pendant que l'affichage clignote rapidement.
- Pour annuler Bypass ou Mute, appuyez au besoin sur le commutateur de sélection de programme UP ou DOWN.
Accordeur
Voupeuz utiliser l'accordeur chromatique automatique intégré de l'AX10G pour accorder libre guitare. Pour activer l'accordeur, appuyez simultanément sur les commutateurs de sélection de programme UP et DOWN.
Conseils
Vous pouvez activer l'accordeur en sélectionnant au besoin Bypass ou Mute. Si vous sélectionnez Mute, vous pourrez accorder votre guitare en silence.
Procédure d'accord
- Pour activer l'accordeur, appuyez simultanément sur les commutateurs de sélection de programme UP et DOWN afin de contourer ou couper le son de l'AX10G. Pour la procédure à suivre, reportez-vous à “Bypass et Mute” (ci-dessus).
- Jouez la corde que vous souhaitez accorder et le nom de la note la plus proche sera affichée. Un point décimal "." à droite de la note représenté un dièse (#). Ne jouve pas simultanéement deux cordes ou plus quand vous accordez.
- Accordez grossièrement la corde de telle façon que le nom de la note correcte apparaisse sur l'afficheur.
- Accordez plus précisément la corde de telle façon que seule la LED au centre de la section PRE FX (TUNER) soit allumée.
Lorsque le nom de la note est A# Trop bas
Trop haut
Accord correct
- Lorsque vous avez fini d'accorder, appuyez sur le commutateur de sélection de programme UP ou DOWN pour revenir en mode de fonctionnement normal.
Calibrage de l'accordeur
Lorsque vous mettez l'appareil sous tension, A moyen est réglé sur une fréquence de référence de 440 Hz. Si vous le souhaitez, vous pouvez régler (calibrer) cette hauteur de référence.
- Avec l'accordeur activé, utilisez les touches VALUE (CALIB) pour effectuer le calibrage. La plage de réglage disponible s'étend de 438 à 445 Hz. Lorsque vous changez la valeur de réglage, l'écran affiche les deux chiffres inférieurs de la fréquence de calibrage (e. g., "41" pour 441 Hz). L'AX10G ne conserve pas la valeur de réglage quand il est mis hors tension.
Utilisation de la pédale d'expression
Vous pouvez utiliser la pédale d'expression pour contrôler les paramètres comme le volume, le Wah, la vitesse de modulation, le Filter, le Pitch Bend et le niveau d'ambiance.
La pédale d'expression peut contrôler l'effet PRE FX WAH, un paramètre de l'effet sélectionné MODULATION ou AMBIENCE (11 types par effet), ou le volume au besoin.
Utilisation de la pédale d'expression
- Sélectionnez un programme pour lequel la LED PEDAL (située en haut et à gauche de la pédale d'expression) est allumée.
Si vous avez sélectionné un programme pour lequel la LED PEDAL est allumée, vous pourrez utiliser la pédale d'expression pour contrôler un effet de pédale.
Même avec un programme pour lequel la LED PEDAL n'est pas allumée, vous pouvez enfoncer complètement la pédale pour l'activer (la LED PEDAL s'allumera).
Si le volume est sélectionné comme effet de pédale, vous ne pourrez pas l'activer ou le désactiver avec la pédale; il restera toujours activé.
- Utilisez la pédale d'expression tout en jouant. Vous pourrez remarquer comment le son change. N'appliquez pas de force excessive sur la pédale d'expression. Avant d'utiliser cette dernière, vous devriez déterminer la quantité de force nécessaire pour allumer la LED PEDAL ou contrôler l'effet, et appliquer seulement la force nécessaire.
Conseils
Vous souspoucez utiliser la touche PEDALFX pour commuter l'effet ou le volume contrôlé par la pédale d'expression. La fonction assignée à la pédale est indiquée par la couleur de la LED située à gauche de la touche. (p.24)
Création de sons sur l'AX10G
Vous pouvez choisir entre deux méthodes pour créer des sons ; vous pouvez éditer un programme préréglé ou utilisateur existant ou créer un son à partir de zéro.
Si vous souhaitez commencer avec un programme existant, sélectionnez un programme dont le son est proche du son souhaité et modifiez-le. Régalez les boutons GAIN, TREBLE, MIDDLE et BASS de l'amplificateur, et utilisez les touches VALUE, DEPTH, SPEED et TAP pour régler la profondeur et la vitesse, etc., des effets.
Si vous souhaitez créer un son à partir de zéro, vous pouvez (par exemple) commencer en sélectionnant le type d'ampli avec AMP TYPE. Si vous désactivez les effets PRE FX, MODULATION et AMBIENCE, vous pourrez entendre plus clairement les caractéristiques de chaque type d'amplificateur. Vous pouvez désactiver chaque effet en appuyant simultanément sur ces touches VALUE ou DEPTH ▲ et ▼.
Lorsque vous avez choisi votre type d'amplificateur, réglez les boutons de commande GAIN, TREBLE, MIDDLE, BASS et VOLUME.
Après avoir effectué les réglages de votre amplificateur, vous pourrez commencer à ajouter des effets. Il y a tout d'abord MODULATION et AMBIENCE, situés après l'amplificateur. Appuyez simultanément sur les touches DEPTH ▲ et▼ pour activer l'effet. Puis, tournez le sélecteur MODULATION ou le sélecteur AMBIENCE pour désirir l'effet souhaïte. Utilisez les touches DEPTH pour régler la profondeur de l'effet, etc. En ce qui concerne l'effet de modulation, vous pouvez utiliser les touches DEPTH en Maintenant la touche FUNCTION enconçée pour régler le temps du Delay ou du Reverb. Pour sélectionner les réglages de PRE FX, avant l'amplificateur, activé PRE FX, puis utilisez la touche PRE FX pour sélectionner l'effet. Utilisez les touches PRE FX VALUE pour régler la quantité d'effet. Il se peut que vous souhaitiez désactiver MODULATION et AMBIENCE pendant le réglage de PRE FX.
Utilisez ensuite la touche PEDAL FX pour sélectionner la fonction que vous contrôlez avec la pédale d'expression. Cette touche permet de sélectionner l'effet (volume) qui sera contrôlé par la pédale.
Si vous entendez du bruit, vous pourrez régler la réduction de bruit. Tournez le bouton NR (le bouton le plus à droite) tout en maintenant la touche FUNCTION enfoncée pour régler la quantité de réduction du bruit.
Enfin, lorsque vous aurez obtenu le son souhaité, vous pourrez l'enregistrer dans la mémoire. Si vous passez à un programme différent ou mettez l'appareil hors tension sans avoir enregistré le programme, ce dernier sera perdu.
Certains réglages d'effet peuvent produire de la distorsion. Baissez dans ce cas le volume avec le bouton VOLUME.
Utilisez la touche PRE FX pour sélectionner un pré-effet et utilisez les touches VALUE pour régler la quantité d'effet. Si vous avez sélectionné WAH comme PEDAL FX, vous pourrez utiliser la pédale d'expression pour contrôle WAH.
| TYPE | Explication | Normal | PEDAL FX: WAH | |
| VALUE | PEDAL | VALUE | ||
| COMP | Ce compresseur produit des niveaux consistants et du sustain. | Règle la sensibilité: 0~30 | --- | --- |
| WAH/A.WAH (*1) | WAH: Simule une pédale wah-wah VOX V847.A.WAH: Wah automatique qui applique un effet Wah en réponse au picking. | N/A (*2)Balayage descendant √: 0~15,Balayage ascendant ∼: 16~30 | Pédale wah-wah--- | N/A (*2)--- |
| ACOUSTIC | Il s'agit d'un effet de simulation qui convertit le son d'une guitare électricne en son de guitare acoustique. (*3) | Réglage de la tonalité: 0~30 | --- | --- |
Si WAH/A. WAH est sélectionné pour le pré-effet, la sélection de WAH comme effet de pédale vous permettra d'utiliser la pédale comme pédale wah-wah; sélectionner un effet de pédale autre que WAH vous permettra d'utiliser le Wah automatique (A. WAH). Vous ne pouvez pas utiliser les touches pour modifier la valeur. Nous conseillons d'utiliser EQ comme AMP TYPE.
Utilisez le commutateur de sélection AMP TYPE pour sélectionner un amplificateur et régler GAIN, TREBLE, MIDDLE, BASS, and VOLUME. Un effet de cabine approprié pour cet ampli sera ajusté à chaque AMP TYPE (à l'exception de EQ). Le changement de réglage du commutateur de sélection AMP/LINE changera la profondeur de l'effet de cabine.
| TYPE | Explication |
| EQ | Égaliseur 3 bandes depuis une entrée ligne directe. |
| BTQ CLN | Canal épuré d'un ampli fait à la main de 100 W à haute extrémité. |
| BLK212 | Ampli combo 2x12 indispensable pour les joueurs de country ou de blues. |
| TWD410 | Ampli combo 4x10 conçu pour une guitare basse. |
| AC15 | VOX AC15 fabriqué en 1962. |
| AC30TB | Canal brillant d'un VOX AC30TB. |
| UK '70S | Canal des hautes fréquences aigués d'une tête d'ampli de 100 W modulole 1969, fabriquée au Royaume-Uni. |
| UK '80S | Tête de 100 W modulole 1983, fabriquée au Royaume-Uni avec réglage du volume principal. |
| UK MDN | Ampli moderne de 100 W fabriqué au Royaume-Uni. |
| RECTO | Ampli haut gain avec plaque métallique. |
| FUZZ | Fuzz ancien. |
Boutons de commande
| GAIN | Règle le gain d'ampli. Ne fait rien si AMP TYPE est régé sur EQ. |
| TREBLE | Règle la plage des haute fréquences d'ampli. |
| MIDDLE | Règle la plage des fréquences intermédiaires d'ampli. |
| BASS | Règle la plage des basses fréquences d'ampli. |
| VOLUME NR (*4) | Règle le volume d'ampli. Règle la profondeur de réduction de bruit. |
(*)4 Pour régler la réduction de bruit, tournez le bouton VOLUME (NR) tout en maintenant la touche FUNCTION enfoncée.
Modulation
Utilisez le commutateur de sélection MODULATION pour sélectionner un effet de modulation et les touches DEPTH pour régler le paramètre DEPTH. Pour régler le paramètre SPEED, utilisez les touches DEPTH (SPEED) tout en maintenant la touche FUNCTION enfonnée. Si MOD est sélectionné comme PEDAL FX, vous pourrez utiliser la pédale d'expression pour contrôler l'effet.
| TYPE | Explication | Normal | PEDAL FX:MOD | |||
| DEPTH | SPEED | PEDAL | DEPTH | SPEED | ||
| CHORUS | Chorus stéreo ancien. | Profondeur de l'effet: 0~30 | Vitesse de modulation: 0~30 | Vitesse de modulation | Profondeur de l'effet: 0~30 | N/A (*2) |
| FLANGE | Flanger ancien. | |||||
| PHASER | Phaser ancien. | |||||
| TREM | Tremolo ancien. | |||||
| ROTARY | Simulation d'enceinte rotative. | |||||
| FEEDBK | Le Mode 1 générale artificiellement du Feedback, et s'active lorsqu'une note est soutenue pendant longtemps. Le Mode 2 générale du Feedback une octave plus haut. | Quantité de Feedback: 0~15 Profondeur du Vibrato: 16~30 | Réglage du mode: 1. Normal, 2. Overtone | La première partie du mouvement de la pédale contrôle la quantité de Feedback ; la suite du mouvement contrôle la profondeur du Vibrato. | Réglage du mode: 1. Normal, 2. Overtone | |
| PITCH1 | Pitch Shifter mélangié au son direct. | Quantité de Pitch Shift (*5): 24., 17., 12..-1., d., d, 1~12, 19, 24 | Niveau de l'effet: 0~30 | Niveau de l'effet | Quantité de Pitch Shift (*5): 24., 17., 12..-1., d., d, 1~12, 19, 24 | |
| FILTER | Filtre dont la fréquence de coupure varie en réponse à la force du picking (pour "Normal") ou du mouvement de la pédale (pour "PEDAL FX") | Balayage descendant ∨ : 0~15, Balayage ascendant ∼ : 16~30 | Résonance: 0~30 | Coupure de fréquence | Résonance: 0~30 | |
| U-VIBE | U-Vibe ancien. | Profondeur de l'effet: 0~30 | Vitesse de modulation: 0~30 | Vitesse de modulation | Profondeur de l'effet: 0~30 | |
| TALK | L'effet "Talking" est contrôle par la force du picking (pour "Normal") ou le mouvement de la pédale (pour "PEDAL FX") | Profondeur de l'effet: 0~30 | Réglage du mode: 1~5 (*6) | Contrôle l'effet "talking" | Profondeur de l'effet: 0~30 | Réglage du mode: 1~5 (*6) |
| PITCH2 | Pitch Shifter avec effet à 100% (son traité). | Quantité de Pitch Shift (*7): 24., 17., 12..-1., 1~12, 19, 24 | N/A (*2) | Contrôle la quantité de Pitch Shift | Quantité de Pitch Shift quand la pédale est au maximum (*7): 24., 17., 12..-1., 1~12, 19, 24, SP | N/A (*2) |
(5) : "Indique une valeur négative (-), "d" indique un Detune. (6) Réglage du mode: 1: YAH-YAH, 2: U-WAH, 3: YOI-YOI, 4: YEAH, 5: HI U-WAH (7) : "Indique une valeur négative (-), "SP" indique un Pitch Change en marches d'escalier d'une octave vers le haut.
Utilisez le commutateur de sélection AMBIENCE pour sélectionner un effet d'ambiance et les touches DEPTH pour régler le paramètre DEPTH. Pour régler le temps du Delay ou du Reverb, appuyez deux fois sur la touche TAP à l'intervalle souhaité. Si AMB est sélectionné comme PEDAL FX, vous pourrez utiliser la pédale d'expression pour contrôler l'effet.
| TYPE | Explication | TAP | Normal | PEDAL FX: | AMBIENCE |
| DEPTH | PEDAL | DEPTH | |||
| SLAP | Slap-Type Delay pour lequel le temps du delay est le quart de l'intervalle configuré par vos pressions sur TAP | Temps du delay : jusqu'à 250 [ms] | Niveau de l'effect: 0~30 | Contrôle la profondeur de l'effet | Spécifie la profondeur de l'effet à la position de pédale maximale |
| ECHO1 | Simulation d'un Tape Echo avec une tonalité chaude (faible Feedback) | ||||
| ECHO2 | Simulation d'un Tape Echo avec une tonalité chaude (Feedback moyen) | Temps du delay: jusqu'à 1,0 [s] | |||
| ECHO3 | Simulation d'un écho de bande avec une tonalité chaude (Feedback élevé) | ||||
| PP DLY | Ping-Pong Delay avec sauts de gauche à droite et vice-versa | ||||
| MULTI | Multi-tap delay | ||||
| AIR | Reverb avec effet mystérieux | N/A (*2) | |||
| ROOM | Reverb d'une pièce | Temps du Reverb : jusqu'à 4,0 [s] | |||
| HALL | Reverb d'une salle de concert (*8) | Temps du Reverb : jusqu'à 8,0 [s] | |||
| PLATE | Reverb plat (*8) | ||||
| SPRING | Spring Reverb (*8) |
Règle le temps du Reverb sur deux fois l'intervalle auquel vous aviez appuyé sur TAP.
Pédale d'expression
Sélection de l'effet qui sera contrôlé par la pédale
Appuyez sur la touche PEDAL FX pour sélectionner l'effet qui sera contrôlé par la pédale. La LED située à gauche indique l'effet (ou volume) qui sera contrôlé.
ORG: WAH (orange): Pédale wah-wah
RED : MOD (rouge) : L'effet sélectionné avec MODULATION
GRN: AMB (vert) L'effet sélectionné avec AMBIENCE
OFF : VOLUME (éteinte) : Pédale de volume
Si un effet différent de WAH est sélectionné comme pré-effet, vous ne pourrez pas utiliser la touche PEDAL FX pour sélectionner WAH. Si WAH est sélectionné comme effet de pédale et si vous changez le pré-effet en sélectionnant un autre réglage que WAH, l'effet de pédale sera commuté vers VOLUME.
Utilisation de la pédale pour activer/désactiver l'effet
En enfantant complètement la pédale, vous pouvez activer ou désactiver l'effet PEDAL FX. Lorsque l'effet est activé, la LED à gauche de la pédale s'allume. Si VOLUME est sélectionné comme PEDAL FX, la LED ne pourrait pas s'éteindre.
Réglage de la valeur minimale de la pédale de volume
Si PEDAL FX est réglé sur VOLUME, vous ne pourrez pas maintenir la touche FUNCTION enfoncée et utiliser les touches AMBIENCE DEPTH pour spécifier le volume minimal (VOL PEDAL MIN) qui sera contrôlé par la pédale.
Sauvegarde du son d'une position de pédale spécifique
Vous ne pouvez pas sauvegarder le son produit par une position de pédale spécifique. L'effet de pédale modifierait always le son en fonction de la position actuelle de la pédale.
NR (réduction du bruit)
Vous pouvez régler la quantité de réduction du bruit en tournant le bouton de commande VOLUME (NR) tout en maintenant la touche FUNCTION enfonnée.
2. Suivant l'appareil raccordé, une réduction de bruit trop importante peut entraîner la perte de plusieurs notes. Dans ce cas, baissez le niveau de réduction.
Enregistrement d'un programme
Lorsque vous avez créé un son que vous souhaitez conserver, vous pouvez l'enregistrer dans l'un des 40 programmes utilisés (0.1~9.4).
Si vous changez de programme ou mettez l'appareil hors tension avant d'avoir enregistré votre programme edited, les changements effectués seront perdus. Le programme dans la mémoire de destination sera écrasé par réécriture. 1. Appuyez sur la touche WRITE. Le numéro de programme clignotera sur l'écran et l'AX10G passera en mode "write-ready". 2. Utilisez les commutateurs de sélection de programme pour sélectionner la mémoire où vous souhaitez enregistrer le programme. Vous ne pouvez pas remplacer un programme préréglé (01~94). 3. Appuyez sur la touche WRITE pour enregistrer le programme sous le numéro de programme sélectionné. Si vous décidez de ne pas enregistrer le programme, appuyez sur une des touches MASTER (CANCEL) au besoin pour quitter le mode write-ready (l'affichage clignote). L'appareil reviendra en mode de fonctionnement normal.
Calibrage de la pédale d'expression
Si la pédale d'expression ne fonctionne pas correctement, veuillez effectuer la procédure décrite ci-dessous.
Lorsque vous calibrez la pédale, utilisez votre main car un réglage précis ne sera pas possible si vous utilisez votre pied. 1. Tout en maintenant simultanément enfoncées les touches FUNCTION et PEDAL FX, mettez l'appareil sous tension. L'écran affichera [Pd] pendant environ une seconde, puis _. 2. Déplacez doucement la pédale vers l'arrière. Lorsqu'elle s'arrête, retirez votre main de la pédale et appuyez sur la touche PEDAL FX.
L'affichage passera de à
Si vous appuyez sur la touche MASTER (CANCEL) pendant l'opération de calibrage, le calibrage sera interrompu et le numéro de programme apparaitra.
- Déplacez lentement la pédale vers l'avant. Lorsqu'elle s'arrête, retirez votre main de la pédale et appuyez sur la touche PEDAL FX.
Lorsque le réglage est terminé, l'affichage [a], clignote et le numéro de programme apparait. Vérifiez la pédale pour vous assurer que les réglages sont corrects.
Conseils
Si vous assignez par exemple PEDAL FX à VOLUME et réglez VOL PEDAL MIN sur 0, il sera facile de vérifier le niveau MIN après le retour complet de la pédale.
En cas d'échec de l'opération de calibrage, l'écran affichera [E r] et l'affichage précédent la calibration sera visible (—). Si plusieurs essais répétés échouent, il est possible que cela soit du à un dysfonctionnement de l'AX10G. Contactez votre revendeur.
Réinitialisation des programmes aux réglages d'usine
- Tout en maintenant la touche WRITE enfoncée, mettez l'appareil sous tension. L'écran affichera Ld. Si vous décidez de commencer normalement sans charger les réglages d'usine, appuyez sur une des touches MASTER (CANCEL) au besoin.
- Pendant que l'écran affiche [L], appuyez sur la touche WRITE. Les programmes d'usine seront chargés dans la zone utilisateur (0.1~9.4). Lorsque le chargement est terminé, l'affichage [O] clignote, puis le numéro de programme apparaît. Ne mettez jamais l'appareil hors tension pendant que cette opération est en cours. Veuillez noter que si vous chargez de nouveau les programmes préréglés, tous les programmes écrits précédemment seront écrasés par réécriture.
Guide de dépannage
Si l'AX10G ne fonctionne pas de la façon souhaitée, veuillez vérifier tout d'abord les points suivants. Si vous n'arrivez pas malgré tout à résoudre le problème, contactez votre revendeur.
L'appareil ne se met pas sous tension.
Y a-t-il des piles dans l'appareil ? Ou bien, l'adaptateur secteur est-il branché sur une prise secteur ? (p. 20) Un câble avec fiche mono est-il raccordé à la prise INPUT ? (p. 20)
Pas de son
- Vos guitare, votre amplificateur et/ou votre casque sont-ils raccordés aux prises correctes ? (p.20) Votre amplificateur est-il allumé et réglé correctement ? Un câble quelconque est-il endommagé ? Le niveau général de l'AX10G est-il réglé sur "0" ou sur un niveau très bas ? (p.19) Le volume du programme de l'AX10G est-il réglé sur "0" ou sur un niveau très bas ? (p.23) Le volume de votre instrument est-il baissé ? Le son de l'AX10G est-il coupé?
Pas d'effet audible
L'AX10G est-il contournée ? (p.21) Les effets utilisés dans le programme sont-ils actifs ?
La pédale ne fonctionne pas
Avez-vous sélectionné un programme qui utilise un effet de pédale d'expression ? (p.22, 24) L'indicateur de pédale est-il allumé?
Impossible d'enregistrer (l'écran affiche "er")
Avez-vous éteint l'appareil pendant le chargement des programmes préréglés?
Rechargez les programmes préréglés. (p.25)
Principales spécifications
| Modèles d'ampli : | 11 |
| Effets: | Types de pré-effets: 3 |
| Types de modulation : 11 | |
| Types d'ambiance : 11 | |
| Réduction de bruit : 1 | |
| Nombre de programmes : | Programmes préréglés : 40 (10 banques x 4 programmes) |
| Programmes utiliser : 40 (10 banques x 4 programmes) | |
| Entrée : | Entrée de guitare (Jack mono 1/4") |
| Sortie : | Sortie double usage ligne/casque (Jack stéréo 1/4") |
| Accordeur : | Plage d'accord : 27,5 Hz - 1.318,5 Hz (A0-E6) |
| Calibrage de l'accordeur : A = 438 Hz - 445 Hz | |
| Alimentation | Quatre piles alcalines AA (non inclues, permettent environ 18 heures d'utilisation continue) ou adaptateur secteur vendu séparément (CC 9V⊕-⊕) |
| Dimensions (L x P x H) : | 287 mm x 182 mm x 60 mm |
| Poids : | 1,1 kg (sans les piles) |
| Accessoires fournis : | Manuel d'utilisation |
| Options : | Adaptateur secteur |
L'aspect extérieur et les specifications sont sujets à modifications sans préavis à des fins d'amélioration.
