BEDIENUNGSANLEITUNG AX10G KORG

Herzlichen Glückwunsch zum Kauf von AX10G - dem Modeling Signal Processor von Tone Works Korg.itte lessen Sie die Anleitung vor dem Gebrauch sorgfältig durch, Denn sie enthalt alle Informationen fur langen und störungsfreien Betrieb. Legen Sie die Anleitung nach dem Durchlesen griffbereit zum Nachschlagen ab.

• Korgs „REMS“ Modeling-Technologie bietet zahlreiche anspruchsvolle Effekte, darunter: 3 Typen von Pre-Effekten, 11 Typen von Amp Modeling, 11 Typen von Modulations-effekten und 11 Typen von Ambience-Effekten. Die Bedienfeldregler für diese Amps und Effekte sind logisch angeordnet, entsprechend dem Signalfluss vom Gitarreneingang zum Ausgang, wodurch leichte und kreative Erzeugung einer langen Reihe von Klängen möglich wird.

AX10G Signallauf

EINGANG O	PRE FX	AMP TYPE	MODULATION	AMBIENCE	AUSGANG
	3 TYPE	11 TYPE	11 TYPE	11 TYPE

• Der große Bereich von Verständung/Verzerrungdeckt das ganze Spektrum von der typischen fetten und warmen Verzerrung von Rohrenverstärkern bis zu extremen Fuzzi-Klängen. Zu den Modulationstep-Effekten gehören Chor und Delay, und)sogar ein realistischer Band-Echo-Effekt. AuBerdem ist ein Akustiksimulator vorhanden, der einen elektro-akustischen Sound moduliert.
• 40 Presets, die das Potential des AX10G's voll ausnutzen sind für sofortige Verwendung vorhanden, und Sie können ihre eigenen Einstellungen in weiteren 40 Anwenderprogrammen speichern.
• Das Expression-Pedal bietet Echtzeit-Kontrolle von Lautstärke, Wah, Modulationsgeschwindigkeit, Delay-Zeit, Filter, Pitch Bend und mehr. Originelle Effekte wie „Talk“ konnen eingesetzt werden, um „sprechende Modulator“-Effekte zu erzielen, die den Bereich Ihres Gitarrenspiels drastisch erweitern.
• Der eingebaute Auto Chromatic Tuner erlaubt leises Stimmen, was für Live-Situationen ideal ist.

Inhaltsverzeichnis

Einleitung 27

VorsichtsmaBregeln 28

Schneller Start 29

Teile und ihre Funktionen 30

Vorderseite 30

Rückseite 31

Setup 32

Ein- und Ausschalten 32

Anschlisse 32

Spielendes AX10G 33

Wahlen von Programmen 33

Bypass und Stummschaltung 33

Tuner 33

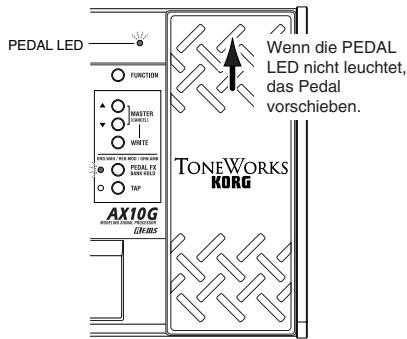

Verwendung des Expression-Pedals 34

Erzeugen von Sounds 34

Erzeugen von Sounds auf dem AX10G 34

PRE FX 35

AMP TYPE 35

MODULATION 35

AMBIENCE 36

Expression-Pedal 36

NR (Rauschunterrückung) 36

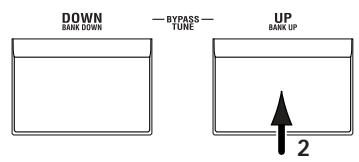

EinProgramm speichern 37

Andere Funktionen 37

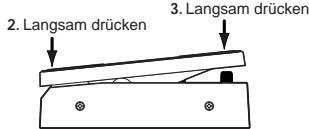

Kalibrieren (Einstellen) des Expression-Pedals 37

Zurückstellen auf werksitige Einstellungen 37

Störungssuche 38

Wichtigste technische Daten 38

Vorsichtsmaßregeln

Verwendungssort

Bei Verwendung des Gerats an den folgenden Orten kann eine Fehlfunktion auftreten.

Im direkten Sonnenlicht
An Orten mit extremer Temperatur oder Luftfeuchtigkeit
An sehr staubigen oder schmutzigen Orten
An Orten mit starker Vibration
In der Nähe von Magnetfeldern

Stromversorgung

SchlieBen Sie das spezielle Netzteil an eine Netzsteckdose mit der richtigen Netzspannung an. SchlieBen Sie es nicht an eine Steckdose mit einer anderen Spannung als der für das Gerat geeigneten an.

Störungen mit anderen elektrischen Geräten

In der Nähe aufgestellte Radio- oder Fernsehgeräte konnen Empfangsstörungen aufweisen. Betreiben Sie these Gerät immer in einem geeigneten Abstand von Radio- oder Fernsehgeräten.

Behandlung

Um Beschädigungen zu vermeiden, betätigten Sie Schalter oder Bedienungselement nicht mit Gewalt.

Pflege

Wenn das AuBere schmutzig wird, mit einem sauberen, trockenen Lappen abwischen. Verwenden Sie keine fluchtigen organischen Lösungsmittel wird Benzol, Terpentin, Reinigungslösungen oder entflammbare Poliermittel.

Die Anleitung aufbewahren

Nach dem Lesen dieser Anleitung bewahren Sie sieitte zum Nachschlagen auf.

Fremdkörper aus dem Gerät halten

Stellen Sie niemals Behalter mit Flüssigkeiten in der Nähe des Gerats ab. Wenn Flüssigkeit in das Gerät eindringt, kann ein Geräteausfall, Brand oder elektrischer Schlag verursacht werden.

Achten Sie darauf, keine Metallobjekte in das Gerät kommt zu halten. Falls ein Gegenstand in das Gerät eindringt,ziehen Sie das Netzteil von der Steckdose ab. Dann wenden Sie sich an ihren Korg-Fachhändler oder an des Geschäft, in dem das Gerät gekauft wurde.

CE-Kennzeichen für europäische harmonisierte Standards

Das CE-Kennzeichen, dass an den mit Netzstrom betriebenen Produkten unserer Firma, hergestellt bis zum 31. Dezember 1996, angebracht ist, zeigt an, dass das betreffende Gerät mit der EMV-Richtlinie (89/336/EWG) und der CE-Kennzeichen-Richtlinie (93/68/EWG) übereinstimmt.

Das nach dem 1. Januar 1997 angebrachte CE-Kennzeichen weist auf Übereinstimmung mit der EMV-Richtlinie (89/336/EWG), CE-Kennzeichen-Richtlinie (93/68/EWG) und Niederspannungsrichtlinie (73/23/EWG) hin.

Außerdem zeigt das CE-Kennzeichen, dass an den mit Batteriestrom betriebenen Produkten unserer Firma angebracht ist, an dass das betreffende Gerät mit der EMV-Richtlinie (89/336/EWG) und der CE-Kennzeichen-Richtlinie (93/68/EWG) übereinstimmt.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie这点 Produkt über das Internet, per Postversand und/oder mit Telefonischer Bestellung gekauft haben, müssen Sie bestätigten, dass这点 Produkt für Ihr Wohngebiet ausgelegt ist.

WARNING: Verwendung deses Products in einem anderen Land als dem, fur das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig halten werden.

Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.

WasistREms?

REMS (Resonant structure and Electronic circuit Modeling System) is KORGs eigene Sound-Modeling-Technologie, die den komplexen Charakter und die Natur sowohl akustischer als auch elektrischer Instrumente ebenso wie von Elektronikinstrumenten in echten Umgebungen prazise reproduziert. REMS emuliert eine large Reihe von Klangerzeugungseigenschaften, einschließlich Instrumentenkörper, Laatsprecher und Boxen, akustische Felder, Mikrofone, Verstärkerröhren, Transistoren usw.

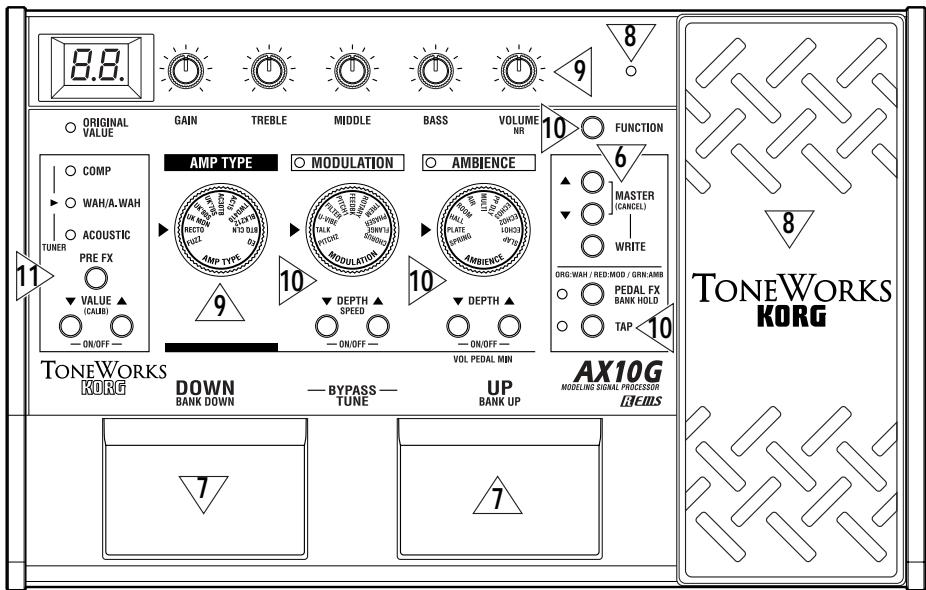

Schneller Start

Bevor Sie Verbindungen mit externen Geräten herstellen, stellen Sie alle Lautstärkeregler auf Minimumstellung und schalten das Gerät aus.

1. Wenn Sie den AX10G mit Batterien betreiben sollen, öffnen Sie das Batteriefach an der Unterseite und setzen vier Mignonzellen (AA, R6) ein (getrennt erhältlich). Wenn Sie den AX10G über das getrennt erhältliche Netzeil betreiben sollen, schlieben Sie das Netzeil an die Buchse DC9V an der Rückseite an (das Gerät schaltet ein).
2. Stellen Sie den Schalter INPUT L/H in die richtige Stellung für den Gitarrenausgang. Wenn die Gitarre Pickups mit hohem Ausgang, wie Humbucking-Pickups hat, verwenden Sie die Stellung „H". Wenn die Gitarre Pickups mit niedrigem Ausgang, wie Einzelspulen-Pickups hat, verwenden Sie die Stellung „L".
3. Schlieben Sie ihre Gitarre an die INPUT-Buchse des AX10G an. Wenn Sie Batterien verwenden, schaltet der AX10G zu diesen Zeitpunkt ein.
4. Wenn Sie den AX10G an einen Gitarren-Amp anschließen, stellen Sie den Schalter AMP/LINE auf „AMP". Wenn Sie den AX10G an Kopfhörer, einen Recorder oder ein Mischpult anschließen, stellen Sie diesen Schalter auf „LINE".
5. Verbinden Sie die OUTPUT-Buchse des AX10G mit der INPUT-Buchse Ihr Gitarren-Amps oder Recorders. Wenn Sie Kopfhörer verwenden wollen, schließen Sie diese an die OUTPUT-Buchse an.
6. Schalten Sie die angeschlossenen Geräte an und stellen die Lautstärke auf einen geeigneten Pegel ein. Sie können auch die MASTER-Tasten des AX10G verwenden, um die Lautstärke einzustellen.

7. Betätigten Sie die Programmwahlschalter, um Programme umzuschalten.

8. Sie können den Pedal-Effekt mit dem Expression-Pedal steuern. Das Pedal ist aktiv, wenn die PEDAL-LED oben links am Pedal leuchtet. Wenn diese LED erloschen ist, stellen Sie das Pedal ganz nach vorne, um die LED aufleuchten zu halten.Jetzt ist das Pedal aktiv.

9. Bearbeiten des Klangs Verwenden Sie den Wahlschalter AMP TYPE zum wahlen eines Verstärkotyps und die verschiedene Steuerknöpfes zum Einstellen von Verstärkung, Ton und Lautstärke usw.
10. Bearbeiten eines Effektswenn Sie den Modulationseffekt oder Umgebungseffekt (nach dem Amp geschaltet) verwenden wollen, verwenden Sie den MODULATION-Wahlschalter oder AMBIENCE-Wahlschalter zum Wahlen des gewünschten Effekts und verwenden Sie DEPTH-Taste unter dem Wahlschalter zum Einstellen der Effekttiefe usw. Sie konnen auch die Geschwindigkeit usw. eines Modulationseffeks durch Gedrückthalten der FUNCTION-Taste und Drucken der DEPTH-Tasten (die als SPEED-Tasten fungieren) einstellen. Für den Ambience-Effekt konnen Sie die Verzogerungs- oder Reverb-Zeit durch Drucken der TAP-Taste im gewünschten Intervall einstellen.
11. Zum Bearbeiten des Pre-Effecteks vor dem Amp drücken Sie die Taste PRE FX zum Wahlen eines Effektus und verwenden Sie VALUE-Tasten für die Einstellungen. Damit ist unsere kurze Vorstellung des AX10G abgeschlossen. Diese Anleitung enthalt viel mehr Information über die Fähigkeiten des AX10G, lessen Sie sie deshalbitte gründlich durch, um sicherzustellen, dass Sie alle Fähigkeiten des Modells voll ausnutzen.

TIPPS Der AX10G hat 40 Preset-Programme (01~94) und 40 Anwenderprogramme (0.1~9.4) Werkseitig enthalten die Anwenderprogramme die gleichen Inhalte wie die Preset-Programme.

Teile und ihre Funktionen

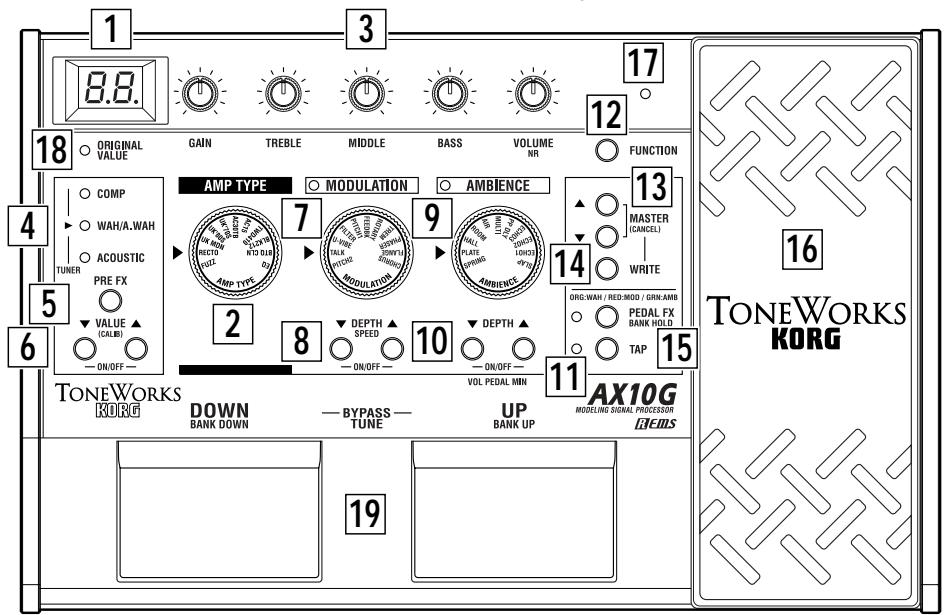

Vorderseite

1 Display

Zeigt die Programmnummer, und bei Tastenbedienung erscheint der Wert des Parameters kurz im Display.

Leuchtet, wenn das Gerät eingeschaltet ist.
- Der Punkt unter rechts im Display leuchtet auf, wenn Sie einen Parameterwertbearbeiten.
- Wenn der AX10G mit Batteriestrom lauft, blinkt [L] wenn die Batterien schwach werden.

2 AMPTYPE-Wahlschalter

Wählt einen der 11 Typen von Amp-Modellen.

3 Reglerknopfe

These Knöpf dienen zum Einstellen von Gain, Ton und Lautstärke der Verständerkomodelle.

Sie können die Tiefe der Rauschunterrückung (NR) durch durch Gedrückthalten der FUNCTION-Taste und Drehen des VOLUME/NR-Reglers einstehen.

Manche Einstellungen dieser Knöpfe können Verzerrung im Sound bewirken. In thisem Fall stellen Sie den VOLUME-Regler (oder die MASTER-Tasten) niedriger ein.

4 PRE FX (TUNER) LED

Dienen zum Anzeigen des gewährten Pre-Effekts.

Die LEDs leuchten nicht auf, wenn der Pre-Effekt ausgeschalten ist.

Wenn der Tuner arbeitet, zeigen diese LEDs den Unterschied von der korrekten Tonlage an. (S.33)

5 PRE FX-Taste

Bei jedem Drücken dieser Taste schaltet der Pre-Effekt-Typ in der Reihenfolge COMP WAH ACOUSTIC COMP um.

6 VALUE (CALIB)-Tasten -ON/OFF-

These Tasten stellen den Wert des Pre-Effekten.

Sie können PRE FX ein- und ausschalten, indem Sie die Tasten VALUE und gleichzeitig drucken.

Wenn der Tuner arbeitet, konnen Sie diese Tasten zur Einstellung der Kalibrierung (CALIB) verwenden.

7 MODULATION-Wahlschalter

Wählt einen der 11 Typen von Modulationseffekten.

8 DEPTH/SPEED-Tasten-ON/OFF-

These Tasten stellen die Tiefe usw. des Modulationseffekts (DEPTH) ein.

Sie können die Geschwindigkeit usw. durch Gedrückthalten der FUNCTION-Taste und Drucken dieser Tasten (SPEED) einstehen.

Sie können den MODULATION-Effekt ein- und ausschalten, indem Sie die Tasten DEPTH und gleichzeitig drucken (ON/OFF). Wenn ausgeschelt, leuchtet die MODULATION-Wahlschalter LED nicht.

9 AMBIENCE-Wahlschalter

Wählt einen der 11 Typen von Ambience-Effekten.

10 DEPTH-Tasten -ON/OFF-

These Tasten stellen die Tiefe usw. des gewählten Ambience-Effektsin.

Sie konnen AMBIENCE ein- und ausschalten, indem Sie die Tasten DEPTH und gleichzeitig drucken (ON/OFF). Wenn ausgeschaltet, leuchtet die AMBIENCE-Wahlschalter LED nicht.

Wenn das Expression-Pedal die Lautstärke steuert, können Sie die Minimum-Lautstärke (d.h. wenn das Pedal ganz zurückgekehrt ist) durch Gedrückthalten der FUNCTION-Taste und Drücken von oder einstellen.

11 TAP-Taste

Sie können die Verzögerungs- oder Reverb-Zeit des Ambience-Effectks durch Antippen dieser Taste im gewünschen Interval all einstellen. Die LED links blinkt, um das Tempo anzuzeigen.

12 FUNCTION-Taste

Um eines der Parameter zu bearbeiten, das auf der Vorderseite in Blau aufgedruckt ist, halten Sie diese Taste gedrückt und drücken den entsprechenden Knopf bzw. die Taste. Sie können z.b. Geschwindigkeit usw. des Modulationseffektsdurch Gedrückthalten dieser und Verwendung der Tasten MODULATION DEPTH beariten.

13 MASTER (CANCEL)-Tasten

These Tasten stellen die Gesamtlautstärke des AX10G ein (MASTER).

Wenn der AX10G zum Schreiben (Speichern) bereit ist, wird der Schreibvorgang durch drucken auf eine dieser Tasten (CANCEL) beendet.

WRITE-Taste

Verwenden Sie diese Taste zum Schreiben (Speichern) eines Programms.

Wenn Sie diese Taste drücken, schaltet der AX10G auf „Schreiben-Bereit“-Modus; wenn Sie die Taste erneut drucken, wird das Programm geschrieben (gespeichert). (S.36)

These Taste wählten den Effekt, der mit dem Expression-Pedal gesteuert wird (Pedal-Effekt).

Bei jedem Tastendruck wechselt die LED die Farbe, um den gesteuerten Pedaleffekt anzuzeigen.

ORG: WAH (orangefarben): Pedal Wah

RED: MOD (rot): Der von MODULATION gewählte Effekt

GRN: AMB (grün): Der von AMBIENCE gewählte Effekt

OFF: VOLUME (erloschen): Lautstärke-Pedal

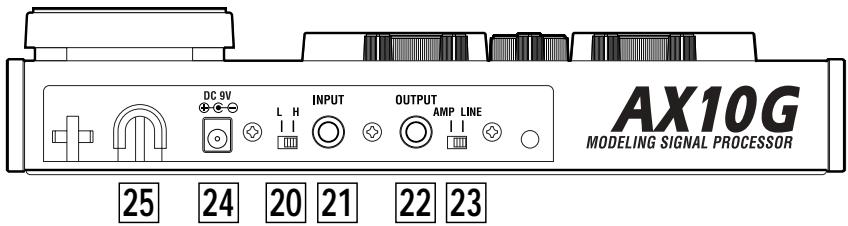

Rückseite

20 INPUT L/H-Wahlschalter

Wahlen Sie diesen Schalter je nach Pickup-Ausgang Ihrer Gitarre.

H: Geeignet für einen Pickup mit hohem Ausgang, wie einem Humbucking-Pickup

L: Geeignet für einen Pickup mit niedrigem Ausgang, wie einem Einzelspulen-Pickup

21INPUT-Buchse

Schlieben Sie Ihr Gitarre an diese Buchse an. Verwenden Sie einen 1/4-Zoll-Monostecker. Wenn der AX10G mit Batteriestrom betrieben wird, schaltet das Gerät ein, wenn Sie den Stecker in diese Buchse stecken.

Wenn der AX10G mit Batteriestrom lauft, schaltet er nicht ein, wenn ein 1/4-Zoll-Stereostecker eingesteckt wird.

22 OUTPUT-Buchse

Verbinden Sie diese Buchse mit ihrem Gitarren-Amp, Recorders oder Kopfhörer.

Wenn ein anderer Effekt als WAH für den Pre-Effekt gewählt ist, können Sie die Taste PEDAL FX nicht zum Wahlen von WAH verwenden.

Durch Gedrückthalten der FUNCTION-Taste und drucken dieser Taste können Sie den Modus „Bank Hold" als die Art wahlen, in der die Programme gewählt werden (BANK HOLD). Siehe „Wahlen von Programmens: b" (S.33).

16 Expression-Pedal

Sie konnen these Expression-Pedal zum Steuern von Effekten oder Lautstärke wahren. Durch Vorschieben des Pedals nach vorne konnen Sie den gewählten Pedal-Effekt ein- und ausschalten.

17 PEDAL LED

These LED leuchtet auf, wenn das Expression-Pedal aktiv ist.

18 ORIGINAL VALUE LED

These LED leuchtet, wenn der bearbeitete Wert identisch mit dem gespeicherten (originalen) Wert ist.

19Programmwahlschalter DOWN/BANK DOWN, UP/BANK UP-BYPASS,TUNE-

Verwenden Sie diese Schalter zum Wahlen von Programmen.
Sie können Programme auf eine von drei Arten wahren. Siehe „Wahlen von Programmens" (S.33)

Wenn Sie die Tasten UP und DOWN gleichzeitig drucken, werden die Effekte umgangen und der Tuner arbeitet (BYPASS) (S.33).

23 AMP/LINE-Wahlschalter

Stellen Sie diesen Schalter auf „AMP“ wenn Sie ein an einen Verständiger anschließen, oder auf „LINE“, wenn Sie einen Recorder anschließen oder Kopfhörer verwenden.

24 DC9V

Das getrennt erhältliche Netzteil kann hier angeschlossen werden (S.32). Wenn dieser Anschluss vorgenommen ist, wird das Gerät automatisch eingeschaltet.

Si meußen immer das vorgeschriebene Netzteil verwenden (S.38).

25 Kabelhaken

Wenn das getrennt erhältliche Netzeil verwendet wird, schlieben Sie das Kabel des Netzeils um diesen Haken an (S.32).

Setup

Ein- und Ausschalten

Vor dem Ein- oder Ausschalten müssen Sie die Lautstärke von angeschlossenen Geräten herunterdrehen.

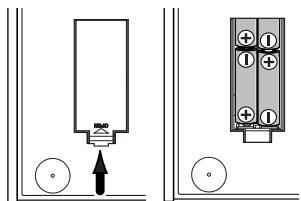

Bei Batteriebetrieb:

1. Zum Öffnen des Batteriefachs drücken Sie den mit Pfeil markierten Zapfenleitung und haben den Deckel an. Setzen Sie vier Alkali-Mignonzellen (AA, R6) (getrennt erhältlich) unter Beachtung der richtigen Polung ein und schließen Sie die Abdeckung.

1. Bei Batteriebetrieb schaltet der Strom ein, wenn ein Monokabel in die INPUT-Buchse eingesteckt ist. Das Display leuchtet beim Betrieb auf. Der Strom schaltet aus, wenn Sie das Kabel von der INPUT-Buchse abziehen.

Wenn Sie den AX10G nicht verwenden, empfehlen wir, das Kabel von der INPUT-Buchse abzuziehen, um die Lebensdauer der Batterie zu verlangern.
Wenn Sie ein Stereokabel anschließen, wird das Gerät nicht eingeschaltet.
Wenn die Batterien schwach werden, blinkt die Anzeige im Display.itte ersetzen Sie die Batterien so schnell wie möglich. Wenn tote Batterien im Gerat gelassen werden, konnen sie leck werden oder andere Fehlfunktionen verursachen. Sie sollen auch die Batterien entfern, wenn Sie AX10G langere Zeit nicht verwenden wollen.

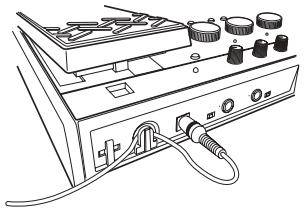

Bei Verwendung des Netzteils:

1. Schlieben Sie das getrennt erhähtliche Netzteil an die Buchse DC9V an und stecken Sie das Netzteil in eine Steckdose. Die POWER LED leuchtet auf, und das Gerät wird eingeschaltet.
   Verwenden Sie nur das vorgeschriebene externe Netzeil. (S.38)
   Wenn Sie den AX10G nicht verwenden, trennen Sie immer das Netzeil von der Steckdose ab. Behandeln Sie das Kabel nicht mit Gewalt.

Wickeln Sie das Netzeilkabel um den Haken, wie in der Abbildung gezeigt.

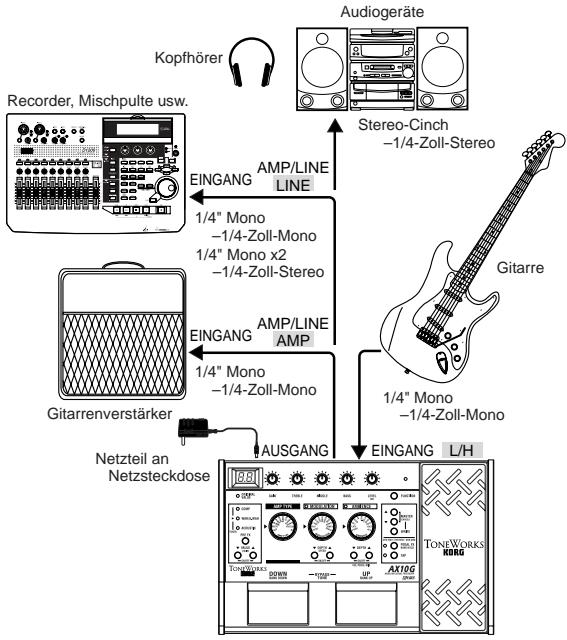

Anschlüsse

1. Schalten Sie das anzuschliebende Gerät aus, und stellen Sie alle Lautstärkeregler auf Minimum ein.
2. Stellen Sie den Schalter INPUT L/H entsprechend dem Ausgang der Pickups ein. Verwenden Sie die Stellung „H“, wenn die Gitarre Pickups mit hohem Ausgang, wie Humbucking-Pickups hat. Verwenden Sie die Stellung „L“, wenn die Gitarre Pickups mit niedrigem Ausgang, wie Einzelspulen-Pickups hat.
3. SchlieBen Sie Ihr Gitarre an die INPUT-Buchse an.
4. Stellen Sie den LINE/AMP-Wahlschalter in die richtige Stellung. Verwenden Sie die Einstellung „AMP“, wenn Sie den AX10G an einen Gitarrenvermöger anschließen. Verwenden Sie die „LINE“-Position, wenn Sie den AX10G an Audiogeräte wie Mischpulte, Recorder oder Kopfhörer anschließen.
5. SchlieBen Sie die Buchse OUTPUT an Ihr Verstärker oder Recorder etc. an. Die OUTPUT-Buchse ist Stereo (TRS); wenn Sie ein Mono-Kabel zum AnschlieBen von Gitarrenverträker usw. verwenden, wird deshalb nur der Kanal L (links) gehört. Wenn Sie über Kopfhörer horen, schlieBen Sie diese an diese Buchse an. Wenn Sie an zwei Kanäle eines Mischpuls speisen ode zwei Verstärker in Stereo verwenden, verwenden Sie ein Stereo-zu-Doppelmono-Kabel.
6. Wenn Sie mit dem Herstellen von Verbindungen fertig sind, schalten Sie ihren Gitarrenvermöller, Recorder oder anderes Audiogerät an und stellen die Lautstärke ein. Verwenden Sie die MASTER-Tasten, um die Gesamt-lautstärke (Master Level) des AX10G einzustellen. (S.31- [13])
   TIPPS Wenn der Sound verzerrt wird, wenn Sie den AX10G im "Bypass"-Modus spielien, verwenden Sie die MASTER-Tasten, um den Lautstärkepegel zu senken.

Spiel des AX10G

Wahlen von Programmen

Wenn Sie mit dem Setup fertig sind, können Sie Programme wahlen und sie ausprobieren.

Der AX10G hat 40 Preset-Programme und 40 Anwenderprogramme. Es gibt zehn Preset-Banken (0~9) und zehn

Anwender-Banken (0.~9.), mit vier Programmen in jeder Bank.

Anwenderprogramme

Bank: 0.~9. Programm: 1~4

Preset-Programme

Bank: 0~9 Programm: 1~4

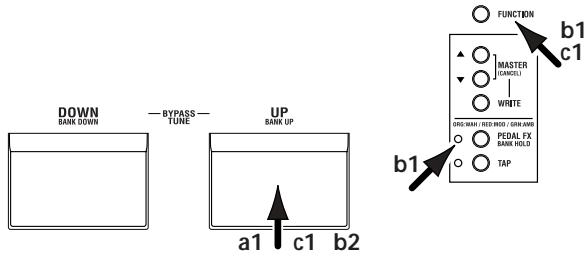

Sie können Programme auf eine von drei Arten wahren.

a: Durch die Programme aller Banken schalten

1. Drücken Sie den Programmwahlschalter UP oder DOWN. 9.4 ÷ 01 ÷ 02 ÷ 03 ÷ 04 ÷ 11 ÷ ÷ 93 ÷ 94 ÷ 0.1

b: Durch die Programme in einer Bank schalten

1. Halten Sie die FUNCTION-Taste gedrückt und drücken Sie die Taste PEDAL FX (BANK HOLD), um den Modus "Bank Hold" zu wahren. Die Bank entscheidt als „H" im Display.
2. Drücken Sie den Programmwahlschalter UP oder DOWN. Nur das Programm ändert sich; die Bank bleibt unverändert.

$$ \dots H 4 \div H 1 \div H 2 \div H 3 \div H 4 \div H 1 \div H 2 \dots $$

1. Um den Modus „Bank Hold" zu unterträcken, halten Sie die FUNCTION-Taste gedrückt und drucken Sie die Taste PEDAL FX (BANK HOLD).

c: Durch die Banken schalten (das Programm fest laßen)

1. Halten Sie die FUNCTION-Taste gedrückt und drucken Sie den Programmwahlschalter UP (BANK UP) or DOWN (BANK DOWN). Die Bank wird umgeschaltet. Sie können diese Methode auch verwenden, während der Modus Bank Hold gewählt ist. (Das folgende Programm gilt, wenn Programm 1 gewählt ist)

$$ \dots 1 1 \div 2 1 \div 3 1 \div 4 1 \div \dots \div 9 1 \div 0. 1 \div \dots \div 9. 1 \dots $$

Bypass und Stummschaltung

Wenn Sie den AX10G umgehen, ist Ihr Sound direkt ( „dry“) ohne jegliche Effekte ( „wet“).

Wenn Sie den AX10G stummschalten, kommt kein Ton.

1. Drücken Sie die Programmwahlschalter UP und DOWN gleichzeitig.

Bypass: Drucken Sie UP und DOWN gemeinschaftig und halten Sie sie sofort los.

Stummschalten: Drücken Sie UP und DOWN gleichzeitig und halten Sie sie etwa eine Sekunde gedrückt; dann setzen Sie sie los.

Wenn Sie UP und DOWN gleichzeitig gedrück halten, blinkt das Display [-] langsam, und nach etwa einer Sekunde blinkt es schneller. Zur Umgehung setzen Sie die Tasten los, während das Display langsam blinkt. Zur Stummschaltung setzen Sie die Tasten los, während das Display schnell blinkt.

1. Zum Aufheben von Bypass oder Stummschaltung drucken Sie den Programmwahlschalter UP oder DOWN

Tuner

Sie können den eingebauten auto-chromatischen Tuner zum Stimmen ihrer Gitarre verwenden. Zum Aktivieren des Tuners drucken Sie die Programmwahlschalter UP und DOWN gleichzeitig.

TIPPS Sie können den Tuner durch wahlen von Bypass oder Stummschaltung aktivieren. Wenn Sie Stummschaltung wahren, können Sie leise stimmen.

Tuning-Verfahren

1. Zum Aktivieren des Tuners drucken Sie gleichzeitig die Programmwahlschalter UP und DOWN, um den AX10G entweder zu umgehen oder stummzuschalten. Für das Verfahrens siehe „Bypass und Stummschaltung" (oben).
2. Zupfen Sie an der Seite, die Sie stimmen wollen, und der am nachsten liegende Notename erscheint im Display. Ein Dezimalpunkt „rechts(NO) geben den Note zeigt ein Erhöhungszeichen (#).
   26 Spieler Sie beim Stimmen nicht zwei oder mehr Saiten gleichzeitig.
3. Stimmen Sie die Saite ungefahr ab, so dass die richtige Note im Display erscheint.
4. Stimmen Sie die Saite so ab, dass nur die mittlere LED der Sektion PRE FX (TUNER) leuchtet.

Wenn der Name der Note A# ist Zu niedrig

Zu hoch

Richtig gestimmt

1. Wenn Sie mit dem Stimmen fertig sind, drücken Sie den Programmwahlschalter UP oder DOWN erneut, um zum normalen Betrieb zurückzuschalten.

Einstellen der Tuner-Eichung

Beim Einsatz des Geräte ist das mittlere A auf einer Bezugsfrequenz von 440 Hz eingestellt. Wenn gewündt, können Sie diese Bezugstonhöhe einstellen (kalibrieren).
1. Wenn der Tuner aktiviert ist, verwenden Sie die VALUE (CALIB)-Tasten zur Einstellung der Kalibrierung. Der Bereich ist 438~445 Hz. Wenn Sie den Wert einstehen, zeit das Display die niedrigeren beiden Stellen der Kalibrierungsfrequency (z.B. 41^a für 441 Hz).
Der AX10G merkt sich nicht die Tuner-Kalibrierungseinstellung beim Ausschalten.

Verwendung des Expression-Pedals

Sie können das Expression-Pedal verwenden, um Parameter wie Lautstärke, Wah, Modulationsgeschwindigkeit, Filter, Pitch Bend und Ambience-Pegel zu steuern.

Das Expression-Pedal kann den PRE-FX-Effekt WAH, einen Parameter des gewählten MODULATION- oder AMBIENCE-Effekt (je 11 Typen), oder die Lautstärke regeln. Sie können einen davon zur Steuerung über das Expression-Pedal wahren.

Verwendung des Expression-Pedals

1. Wahlen Sie ein Programm, für das die PEDAL LED (oben links am Expression-Pedal) leuchtet.

Wenn Sie ein Programm gewählt haben, für das die PEDAL LED leuchtet, können Sie das Expression-Pedal zur Steuerung eines Pedal-Effektswirven.

Auf für Programme, bei denen die PEDAL-LED nicht leuchtet, können Sie das Pedal ganz vorschiben, um es einzuschalten (die PEDAL LED leuchtet auf).

Wenn Lautstärke als Pedal-Effekt gewählt ist, können Sie sie nicht vom Pedal ein- und ausschalten; sie ist immer eingeschaltet.

1. Bedieren Sie das Expression-Pedal beim Spielen, und sie merken, wie sich der Sound entsprechend ändert.

Behandeln Sie das Expression-Pedal nicht mit Gewalt. Bevor Sie das Expression-Pedal verwenden, sollen den Sie die Kraft bestimmen, die zum Aufleuchten der PEDAL LED oder zum Steuern des Effektis erforderlich ist, und nur die erforderliche Kraft einsetzen.
TIPPS Sie können die Taste PEDAL FX verwenden, um den Effekt (oder die Lautstärke) umzuschalten, die vom Expression-Pedal gesteuert ist. Die aktuelle Belegung wird durch die Farbe der LED links a der Taste angezeigt. (S.36)

Erzeugen von Sounds

Erzeugen von Sounds auf dem AX10G

Sie können Sounds auf zwei Weisen erzeugen; Sie können ein vorhandenes Preset-Programm oder ein Anwender-Programm bearbeiten, oder Sie können einen Sound „von Grund auf“ erzeugen.

Wenn Sie ein von einem vorhandenen Programm ausgegeben..., wahlen Sie ein Programm, dass dem gewünschten Soundähnlich ist und modifizieren Sie es nach Bedarf. Stellen Sie die Regler GAIN, TREBLE, MIDDLE und BASS ein, und verwenden Sie die Tasten VALUE, DEPTH, SPEED und TAP zum Einstellen der Tiefe und Geschwindigkeit usw. der Effekte.

Wenn Sie einen Sound von Grund auf erzeugen wollen, können Sie (zum Beispiel) begininnen, indem Sie den AMP TYPE wahren. Wenn Sie die Effekte PRE FX, MODULATION und AMBIENCE bereits einschalten, horen Sie den Charakter每日经济 Verstärkotyps deutlicher. Sie konnen jedem Effekt umschalten, indem Sie gleichzeitig die Tasten VALUE oder DEPTH ▲ und▼ drucken.

Wenn Sie einen Verständkertyp gewählt haben, stellen Sie die Regler GAIN, TREBLE, MIDDLE, BASS und VOLUME ein.

Nachdem Sie die Verstärkereinstellungen vorgenommen haben, können Sie beginnen, Effekte hinzuzufügen. Zuerst kommt MODULATION und AMBIENCE, gelegen hinter dem Verträker. Drücken Sie die Tasten DEPTH und gleichzeitig, um den Effekt einzuschalten. Dann drehen Sie den MODULATION-Wahlschalter oder den AMBIENCE-Wahlschalter, um den gewünschten Effekt zu wahren.

Verwenden Sie die DEPTH-Tasten, um die Effekttiefe usw. einzustellen. Für den Modulation-Effekt konnen Sie die FUNCTION-Taste gedrück halten und die DEPTH-Taste zum Einstellen von Verzogerung/Reverb-Zeit verwenden. Zum Wahlen der Einstellungen für PRE FX vor dem Verstärker schalten Sie PRE FX ein und verwenden dann die Taste PRE FX zum Wahlen des Effekts. Verwenden Sie die Tasten PRE FX VALUE zum Einstellen der Effektstarke. Es kann wünschenswert sein, MODULATION und AMBIENCE kurzzeitig auszuschalten, während Sie PRE FX einstellen.

Dann verwenden Sie die Taste PEDAL FX zum Wahlen, was Sie vom Expression-Pedal steuern wollen. Diese Taste wählten den Effekt (oder die Lautstärke), der mit dem Pedal gesteuert wird.

Wenn Sie ungewünsche Störungen horen, können Sie die Rauschunterrückung einstehen. Halten Sie die FUNCTION-Taste gedrückt undrehen Sie den NR-Regler (ganzrechtiger Regler) zum Einstellen der Tiefe der Rauschunterrückung.

Schließlich, wenn Sie den richtigen Sound gefunden haben, können Sie in den den Speicher schreiben (speichern). Wenn Sie auf ein anderes Programm umschalten oder das Gerät ausschalten, ohne das neue Programm zu speichern, gehen das Programm verloren.

Manche Effekteinstellungen können zu ungewünschter Verzerrung führen. In thisem Fall stellen Sie den VOLUME-Regler niedriger ein.

PRE FX

Verwenden Sie die Taste PRE FX zum Wahlen eines Pre-Effekts und verwenden Sie die VALUE-Tasten zum Einstellen der Effektstärke. Wenn Sie WAH als PEDAL FX gewählt haben, können Sie das Expression-Pedal zur Steuerung von WAH verwenden.

TYPE	Erklärung	Normal	PEDAL FX: WAH
		VALUE	PEDAL	VALUE
COMP	Dieser Kompressor produziert konsistente Pegel und Sustain.	Stellt die Empfindlichkeit ein: 0~30	---	---
WAH/A.WAH (*1)	WAH: Modeliert ein VOX V847 Wah-Pedal.A.WAH: Auto Wah, das einen Wah-Effekt anlegt, der Picking entspricht.	N/A (*2)Abwärt-s-Sweep ∨ : 0~15,Aufwärt-s-Sweep ∨ : 16~30	Pedal Wah	N/A (*2)---
ACOUSTIC	Dies ist ein Effekt, der den Sound einer elektrischen Gitarre in den einer akustischen Gitarre umwandelt. (*3)	Stellt den Ton ein: 0~30	---	---

(^1) Wenn WAH/A.WAH fur den Pre-Effectekt gewählt ist, erlaubt Wahlen von WAH als Pedal-Effectekt die Verwendung des Pedals als Wah-Pedal; durch Wahlen anderer Pedaleffekte als WAH konnen Sie Auto Wah verwenden (A.WAH). (^2) Si konnen die Tasten nicht zum Bearbeiten des Werts verwenden. (^*3) Wir empfehlen die Verwendung von EQ als AMP TYPE.

AMP TYPE

Verwenden Sie den Wahlschalter AMP TYPE zum wahren eines Verstärkers und stellen Sie GAIN, TREBLE, MIDDLE, BASS und VOLUME ein. Ein für den Vestärker geeigneter Cabinet-Effekt wird zu AMP TYPE hinzugefügt (mit Ausnahme von EQ). Durch Ändern der Einstellung des Schalters AMP/LINE wird die Tiefe des Cabinet-Effektis geändert.

TYPE	Erklärung
EQ	3-Bereich EQ von Direct-Line-Eingang.
BTQ CLN	Sauberer Kanal mit High-End 100 Watt hand-made Amp.
BLK212	2x12 Combo-Amp, unentbehrlich für Country- oder Blues-Spieler.
TWD410	4x10 Combo-Amp, ausgelegt auf Bassgitarre.
AC15	VOX AC15, hergestellt im Jahr 1962.
AC30TB	Brillanter Kanal eines VOX AC30TB.
UK '70S	High-Treble-Kanal eines in Großbritannien gebauten 100-W-Amp-Heads aus dem Jahre 1969.
UK '80S	In Großbritannien hergesteller 100-Watt-Mastervolume-Head aus dem Jahre 1983.
UK MDN	In Großbritannien gebauter moderner Amp mit 100 Watt.
RECTO	High-Gain-Amp mit Metallplatte.
FUZZ	Vintage fuzz.

Reglerknöpf

GAIN	Stellt Amp-Gain ein. Keine Wirkung, wenn AMP TYPE auf EQ gestellt ist.
TREBLE	Stellt Verständner-Höhenbereich ein.
MIDDLE	Stellt Verständner-Mittenbereich ein.
BASS	Stellt Verständner-Tiefenbereich ein.
VOLUME	Stellt Verständner-Lautstärke ein.
NR (*4)	Stellt Rauschunterstützungstiefe ein.

(^*4) Zum Einstellen der Rauschunterstützung halten Sie die FUNCTION-Taste gedrückt und drehen Sie den VOLUME (NR)-Regler.

MODULATION

Verwenden Sie den MODULATION-Wahlschalter zum Wahlen eines Modulationseffekt, und verwenden Sie die DEPTH-Tasten zum Einstellen des DEPTH-Parameters. Zum Einstellen des SPEED-Parameters halten Sie die FUNCTION-Taste gedrück und verwenden die Tasten DEPTH (SPEED). Wenn MOD als PEDAL FX gewählt ist, können Sie das Expression-Pedal zur Steuerung des Effektus verwenden.

TYPE	Erklärung	Normal		PEDAL FX:MOD
		DEPTH	SPEED	PEDAL	DEPTH	SPEED
CHORUS	Vintage Stereo Chor.	Effekt-Tiefe: 0~30	Modulations-Geschwindigkeit: 0~30	Modulations-Geschwindigkeit	Effekt-Tiefe: 0~30	N/A (*2)
FLANGE	Vintage Flanger.
PHASER	Vintage Phaser.
TREM	Vintage Tremolo.
ROTARY	Drehloutsprecher-Simulation.
FEEDBK	Mode 1 erzeugt künstlich Feedback und(PC)und(PC)arbeitet, wenn eine Note länger(PC)gehalten wird.Mode 2 erzeugt Feedback eine Oktave(PC)höher.	Feedback-Betrag:0~15Vibrato-Tiefe: 16~30	Modus-Einstellung:1. Normal,2. Overtone	Erste Häufe derPedalbewegung steuerFeedback-Betrag;weitere Bewegungssteuer Vibrato-Tiefe	Modus-Einstellung:1. Normal,2. Overtone
PITCH1	Pitch Shifter, gemisch mit Direktklang.	Pitch-Shift-Betrag(*5): 24., 17., 12..1.,d., d, 1~12, 19, 24	Effektpegel: 0~30	Effektpegel	Pitch-Shift-Betrag(*5): 24., 17., 12..1.,d., d, 1~12, 19, 24
FILTER	Filter, dessen Schwellenfrequenz je nach Picking-Stärke (für „Normal“) oder Pedalbewegung (für „PEDALFX“) variiert.	Abwärts-Sweep √:0~15,Aufwärtss-Sweep ∧ :16~30	Resonanz: 0~30	Schwellenfrequenz	Resonanz: 0~30
U-VIBE	Vintage U-Vibe.	Effekt-Tiefe: 0~30	Modulations-Geschwindigkeit: 0~30	Modulations-Geschwindigkeit	Effekt-Tiefe: 0~30
TALK	"Sprechender" Effekt, gesteuet von Pick Attack (für „Normal“) oder Pedalbewegung (für „PEDAL FX“)		Modus-Einstellung:1~5 (*6)	Steuert „Sprech"-Effekt	Effekt-Tiefe: 0~30	Modus-Einstellung:1~5 (*6)
PITCH2	Pitch Shifter mit 100% Effekt (wet).	Pitch-Shift-Betrag(*7): 24., 17., 12..1.,1~12, 19, 24	N/A (*2)	Steuert Pitch-Shift-Betrag	Pitch-Shift-Betrag beiPedal in Maximalstellung(*7): 24., 17., 12..1.,1~12, 19, 24, SP	N/A (*2)

(^5) : "zeigt negativ (-) an, d" zeigt detune an. (^6) Modus-Einstellung: 1: YAH-YAH, 2: U-WAH, 3: YOI-YOI, 4: YEAH, 5: HI U-WAH
(^*7) : „zeitt negativ (-) an, SP^ zeit Treppenstufen-Tonhohenänderung eine Oktave aufwärts an.

AMBIENCE

Verwendten Sie den AMBIENCE-Wahlschalter zum Wahlen eines Ambience-Effects, und verwenden Sie die DEPTH-Tasten zum Einstellen des DEPTH-Parameters. Zum Einstellen der Verzogungszeit oder Reverb-Zeit drucken Sie die TAP-Taste zweimal im gewünschten Intervall. Wenn AMB als PEDAL FX gewählt ist, können Sie das Expression-Pedal zur Steuerung des Effektus verwenden.

TYPE	Erklärung	TAP	Normal	PEDAL FX:	AMBIENCE
			DEPTH	PEDAL	DEPTH
SLAP	Slap-Delay, dessen Verzögerungszeit 1/4 des Intervalls beträgt, bei dem Sie TAP drücken	Verzögerungszeit: bis zu 250 [ms]	Effektpegel: 0~30	Steuert die Effekt-Tiefe	Gibt die Effekt-Tiefe bei maximaler Pedalposition an
ECHO1	Band-Echo-Simulation mit warmem Ton (Feedback niedrig)
ECHO2	Band-Echo-Simulation mit warmem Ton (Feedback mittel)
ECHO3	Band-Echo-Simulation mit warmem Ton (Feedback hoch)
PP DLY	Ping-Pong-Delay, der von links nach rechts spring
MULTI	Multi-Tap-Delay
AIR	Reverb mit luftigem Feeling	N/A (*2)
ROOM	Raum-Reverb	Reverb-Zeit: bis zu 4,0 [s]
HALL	Hall-Reverb (*8)	Reverb-Zeit: bis zu 8,0 [s]
PLATE	Plate-Reverb (*8)
SPRING	Spring-Reverb (*8)

(^*8) Stellt die Reverb-Zeit bis zum Doppelten der Interval-Zeit ein, bei der Sie TAP drucken.

Expression-Pedal

Wahlen des Effekts, der durch das Pedal gesteuert wird

Drucken Sie die Taste PEDAL FX, um den Effekt zu wahlen, der mit dem Expression-Pedal gesteuert wird. Die LED links zeigt den Effekt (oder die Lautstärke) an, der(die) gesteuert wird.

ORG: WAH (orangefarben): Pedal Wah

RED: MOD (rot): Der von MODULATION gewähte Effekt

GRN: AMB (grün): Der von AMBIENCE gewählte Effekt

OFF: VOLUME (erloschen): Lautstärke-Pedal

Wenn ein anderer Effekt als WAH für den Pre-Effekt gewählt ist, können Sie nicht WAH von der Taste PEDAL FX wahren. Wenn WAH als Pedal-Effekt gewählt ist, wird durch Ändern des Pre-Effekts auf etwas andere als WAH der Pedal-Effekt auf VOLUME umgestellt.

Verwendung des Pedals zum Ein-/Ausschalten des Effektis

Durch Vorschiben des Pedals nach vorne konnen Sie den gewährten PEDAL-FX-Effekt ein- und ausschalten. Wenn der Effekt eingeschelt ist, leuchtet die LED links vom Pedal. Wenn VOLUME als PEDAL FX gewählt ist, kann die LED nicht ausgeschelt werden.

Einstellung des Minimalwerts des Lautstärke-Pedals

Wenn PEDAL FX auf VOLUME gestellt ist, können Sie die FUNCTION-Taste gedrück halten und die Tasten AMBIENCE DEPTH verwenden, um die Minimallautstärke einzugeben (VOL PEDAL MIN), die vom Pedal gesteuert wird.

Speichern des Sounds einer bestimmten Pedal-position

Sie können nicht den von einer spezifischen Pedalposition produzierten Sound speichern. Der Pedaleffekt modifiert immer den Sound entsprechend der aktuellen Position des Pedals.

NR (Rauschunterrückung)

Sie können den Betrag der Rauschunterrückung durch durch Gedrückthalten der FUNCTION-Taste und Drehen des VOLUME (NR)-Reglers einstellen.

Je nach dem angeschlossenen Gerät können sehr hohe NR-Einstellungen bewirken, dass Noten abgeschritten werden. In thisem Fall stellen Sie den Pegel niedriger ein.

Ein Programm speichern

Wenn Sie einen Sound erzeugt haben, den Sie bewahren, wollen, können Sie einzu einem der 40 Anwender-Programme (0.1~9.4) schreiben (speichern).

Wenn Sie Programme umschalten oder das Gerät ausschalten, bevor Sie Ihr bearbeitetes Programm schreiben, gehen die von Ihnen vorgenommen Änderungen verloren. Das Programm, das am Speicherort bereits vorhanden war, wird damit überschieden.
1. Drucken Sie die WRITE-Taste. Die Programmnummer blinkt im Display, und der AX10G ist im „Schreibbereit“-Modus.
2. Verwenden Sie die Programmwahlschalter zum Wahlen des Speicherorts für das Programm.
Sie konnen nicht zu einem Preset-Programm (01~94) schreiben.
3. Drücken Sie die WRITE-Taste zum Schreiben des Programms zu der gewählten Programmnummer. Wenn Sie sich entscheiden, nicht zu schreiben, drücken Sie eine der Tasten MASTER (CANCEL) zum Verlassen des Schreibbereit-Modus (Display blinkt). Sie kehren damit zum Normalbetrieb zurück.

1.1

Andere Funktionen

Kalibrieren (Einstellen) des Expression-Pedals

Wenn das Expression-Pedal nicht richtig arbeitet, führen Sieitte die das unten beschriebene Verfahren aus.

Beim Kalibrieren des Pedals verwenden Sie ihre Hand, Denn akkurate Messungen sind möglichwerse nicht möglich, wenn Sie das Pedal mit dem Fuß bedieten.
1. Wahrend die FUNCTION-Taste und die Taste PEDAL FX gleichzeitig gedrückt gehalten werden, schalten Sie das Gerät ein. Im Display erscheint ca. eine Sekunde lang [P_d] , und danach erscheint .
2. Bewegen Sie das Pedal langsam darüber. Wenn es stoppt, gehen Sie ihre Hand vom Pedal und drücken die Taste PEDAL FX. Das Display schaltet von auf um. Wenn Sie die Taste MASTER (CANCEL) während des Kalibrierungsvorgangs drucken, wird die Kalibierung unterbrochen und die Programmnummer erscheint.

1. Bewegen Sie das Pedal langsam vor. Wenn es stoppt, gehmen Sie ihre Hand vom Pedal und drucken die Taste PEDAL FX. Wenn die Einstellung beendet ist, blinkt im Display, und danach erscheidt die Programmnummer. Prufen Sie das Pedal, um sicherzustellen, dass die Einstellungen korrekt sind.

TIPPS Wenn Sie z.B. PEDAL FX zu VOLUME zuweisen und VOL PEDAL MIN auf 0 stellen, wird es leicht, den MIN-Pegel zu bestimmen, wenn das Pedal ganz zurückgestellt wird.
Wenn der Kalibrierungsbetrieb versagt, zeit das Display [E] an, und Sie werden zu dem Display vor der Kalibrierung (E) davon gestellt. Wenn wiederholte Versuche erfolglos sind, ist es möglich, dass eine Fehlfunktion am AX10G vorliegt. Wenden Sie sich an ihren Fachhändler.

Zurückstellen auf werkseitige Einstellungen

1. Schalten Sie das Gerät ein, während Sie die WRITE-Taste gedrückt halten.
   Im Display erscheint Ld.
   Wenn Sie sich entscheiden, normal zu starten ohne die werkseitigen Einstellungen zu laden, drücken Sie eine der Tasten MASTER (CANCEL).
2. Wahrend die Anzeige im Display erscheint, drücken Sie die WRITE-Taste. Die werkseitigen Programme werden in den Anwender-Bereich (0.1~9.4) geladen.
   Wenn der Ladevorgang beendet ist, blinkt im Display, und danach erscheidt die Programmnummer.
   Schalten Sie nie das Gerät aus, während dieser Vorgang abläuft.
   Denken Sie daran, dass beim Neuladen der Preset-Programme alle vorher geschriebenen Programme über-schreiben werden.

Störungssuche

Wenn der AX10G nicht erwartungsgemäß/arbeitet, prufen Sieitte zuerst die folgenden Punkte. Wenn sich dadurch das Problem nicht beheben{lsst, wenden Sie sich an ihren Fachhändler.

Gerat schaltet nicht ein.

Sind Batterien eingesetzt? Beziehungsweise, ist das Netzteil an eine Netzsteckdose angeschlossen? (S.32)
Ist ein Mono-Cinchsteckerkabel an die INPUT-Buchse angeschlossen? (S.32)

Kein Ton

Sind ihre Gitarre, Verstärker und/oder Kopfhörer an die richtigen Buchsen angeschlossen? (S.32)
Ist Ihr Verständiger eingeschaltet und richtig eingestellt?
Sind Kabel beschädigt?
Ist der Master-Pegel des AX10G auf 0^th oder einen niedrigeren Pegel eingestellt? (S.31)
Ist die Programm-Lautstärke des AX10G auf „0" oder einen niedrigeren Pegel eingestellt? (S.35)
Ist die Lautstärke Ihres Instruments heruntergedrecht?
Ist der AX10G stummgeschaltet?

Es wird kein Effekt gehört

Wird der AX10G umgangen? (S.33)
Sind die im Programm verwendeten Effekte eingeschaltet?

Pedalarbeitet nicht

• Haben Sie ein Programm gewählt, das einen Expression-Pedal-Effekt verwendet? (S.34, 36)
  Leuchtet die Pedal-Anzeige?

Kann nicht schreiben (Display zeit „Er" an)

• Haben Sie das Gerät ausgeschaltet, während Preset-Programme geladen wurden?

Laden Sie die Preset-Programme neu. (S.37)

Wichtigste technische Daten

Veränderer-Modele 11

Effekte: Pre-Effekt-Typen: 3

Modulationstypen: 11

Ambience-Type: 11

Rauschunterrückung: 1

Anzahl der Programme: Preset-Programme: 40 (10 Banken x 4 Programm)

Anwenderprogramme:40 (10 Banken x 4 Programme)

Eingang: Gitarreinegang (Mono 1/4-Zoll-Buchse)

Ausgang: Line/Kopflörer Doppel-Ausgang (Stereo 1/4-Zoll-Buchse)

Tuner: Tuning-Bereich: 27,5 Hz - 1.318,5 Hz (A0-E6)

Tuner-Kalibrierung: A = 438 Hz - 445 Hz

Stromversorgung: Vier Alkali-Mignonzellen (AA, R6) (nicht mitgeliefert, erlauben ca. 18 Stunden kontinuierlichen

Betrieb) oder getrennt erhältliches Netzteil (Gleichstrom 9 V -O

Abmessungen (B x T x H): 287 mm x 182 mm x 60 mm

Gewicht: 1,1 kg (ohne Batterien)

Zubehör: Bedirnungshandbuch

Optionen: Netzteil

Änderungen des Designs und der technischen Daten ohne Vorankündigung bleiben im Sinne ständiger Produktverbesserungen vorbehalten.

AX10G Program Chart

Prog#	PRE FX	Value	AMP TYPE	GAIN	TREBLE	MIDDLE	BASS	VOLUME	MODULA-TION	DEPTH	SPEED	AMBIENCE	DEPTH	TIME	PEDAL FX	VOL PEDAL MIN	NR	Coments
01	COMP	10	UK'80S	15	26	12	30	26	off	-	-	HALL	10	6.4 [s]	AMB.	-	10	Dist + Pedal Reverb
02	COMP	8	BTQ CLN	13	19	13	15	25	CHORUS	22	13	HALL	7	2.4 [s]	VOL.	0	5	DeepChorus+Pedal Vol
03	off	-	AC30TB	24	27	30	26	30	off	-	-	ECHO2	20	600 [ms]	AMB.	-	10	Crunch+Pedal Delay
04	off	-	UK MDN	15	10	20	11	25	PITCH2	12	-	HALL	8	4.8 [s]	MOD.	-	10	One Octave up Pedal Pitch
11	off	-	UK MDN	24	19	21	30	25	CHORUS	1	2	HALL	18	2.4 [s]	AMB.	-	10	Dist+Pedal Rev
12	COMP	19	BTQ CLN	13	22	15	23	22	ROTARY	15	-	SPRING	18	2.4 [s]	MOD.	-	5	BTQ Clean+Pedal Rotary
13	off	-	AC15	11	22	15	18	30	off	-	-	SPRING	5	4.8 [s]	VOL.	0	10	AC15 Fab 4 tone+Pedal Vol
14	COMP	6	RECTO	15	23	17	15	23	FEEDBK	2	-	ECHO3	15	600 [ms]	MOD.	-	10	Recto+Pedal Feedbacker w/Vib
21	off	-	UK'80S	15	25	0	30	25	off	-	-	SLAP	25	60 [ms]	VOL.	0	10	Dist w/ Slap Rev+ Vol Pedal
22	ACOUSTIC	8	EQ	-	28	19	19	24	CHORUS	3	22	PLATE	24	1.4 [s]	AMB.	-	5	Acoustic+Pedal Plate Rev
23	COMP	11	BTQ CLN	9	20	16	12	25	CHORUS	11	22	SPRING	18	0.6 [s]	VOL.	0	10	BTQ Chorus/Rev+ Vol Pedal
24	WAH	-	UK'80S	30	23	16	10	24	off	-	-	PP DLY	9	360 [ms]	WAH.	-	10	UK'80's HiGain+ Pedal Wah
31	off	-	UK MDN	13	8	25	30	25	TALK	20	1	MULTI	17	600 [ms]	MOD.	-	10	Dist+Pedal Talk
32	COMP	13	BTQ CLN	10	20	13	21	26	PHASER	12	-	SLAP	16	150 [ms]	MOD.	-	5	BTQ Clean+PedalPhaser
33	COMP	15	UK'70S	4	21	7	7	30	U-VIBE	19	-	off	-	-	MOD.	-	5	UK70's+Pedal U-Vibe
34	off	-	UK'80S	30	28	21	27	24	PITCH2	SP	-	PP DLY	25	600 [ms]	MOD.	-	10	Quantized Pedal Pitch
41	COMP	12	TWD410	10	24	19	20	25	FLANGE	9	4	HALL	6	4.8 [s]	VOL.	0	5	Dist+Flanger
42	COMP	30	EQ	-	30	9	28	25	CHORUS	9	-	AIR	9	-	MOD.	-	5	Clear tone w/Pedal Chorus
43	WAH	-	AC15	15	10	14	29	30	off	-	-	AIR	9	-	WAH	-	5	AC15+Pedal Wah
44	COMP	10	EQ	-	17	16	22	22	TALK	16	5	off	-	-	MOD.	-	5	Clear tone+Pedal Talk
51	off	-	RECTO	13	28	21	25	25	PITCH2	5	-	SPRING	3	4.8 [s]	MOD.	-	10	4TH Up Pedal Pitch
52	COMP	7	BLK212	9	19	15	13	30	TREM	18	-	ROOM	8	0.5 [s]	MOD.	-	5	Texas Tremolo
53	off	-	AC30TB	15	19	16	16	30	off	-	-	PLATE	11	0.8 [s]	VOL.	0	10	AC30TB Crunch+Pedal Vol
54	WAH	-	RECTO	17	22	15	17	26	off	-	-	PP DLY	9	600 [ms]	WAH	-	10	Recto Hi-Gain+ Pedal Wah
61	off	-	RECTO	25	26	17	25	25	OFF	-	-	SPRING	20	1.0 [s]	AMB.	-	10	Recto Hi-Gain+ Pedal Rev
62	off	-	BLK212	7	5	25	30	30	CHORUS	30	6	ROOM	16	0.5 [s]	VOL.	0	5	60's Wes Jazz Tone+Pedal Vol
63	off	-	AC30	13	10	16	10	29	off	-	-	SPRING	17	0.6 [s]	VOL.	0	5	AC30 Crunch w/Rev_Pedal Vol
64	off	-	UK MDN	20	10	16	30	28	CHORUS	14	2	ECHO2	22	280 [ms]	VOL.	0	10	Modern UK Lead tone+Pedal Vol
71	off	-	UK'80S	10	30	19	25	22	FLANGE	8	3	off	-	-	VOL.	0	10	UK80's w/Flanger+Pedal Vol
72	COMP	14	EQ	-	28	21	25	19	PITCH2	2	-	PP DLY	15	300 [ms]	MOD.	-	5	Country tone+Pedal Pitch Bend
73	off	-	AC15	10	15	23	19	25	ROTARY	7	-	ROOM	8	1.6 [s]	MOD.	-	10	AC15Crunch+Pedal Rotary
74	COMP	8	RECTO	10	25	24	30	25	FEEDBK	24	2	ECHO3	22	600 [ms]	VOL.	0	10	AutoFeedback+Pedal Vol
81	COMP	8	UK MDN	13	23	26	30	22	PITCH1	-12	-	SPRING	5	4.8 [s]	MOD.	-	10	UK Modern+Pedal Octave Down
82	ACOUSTIC	17	EQ	-	20	13	30	26	PHASER	19	-	SLAP	16	150 [ms]	MOD.	-	5	Clean Acoustic + Pedal Phaser
83	off	-	TWD410	14	16	23	19	25	OFF	-	-	PLATE	10	4.8 [s]	VOL.	0	10	Twedd Crunch w/ Rev+ Pedal Vol
84	COMP	15	UK'80S	30	28	21	27	22	OFF	-	-	PP DLY	25	600 [ms]	AMB.	-	10	UK80's+Pedal Ping Pong Delay
91	COMP	11	RECTO	15	16	21	30	20	FILTER	15	-	SLAP	15	20 [ms]	MOD.	-	10	Recto w/Slap Rev+Pedal Filter
92	COMP	9	BLK212	8	8	7	16	28	CHORUS	20	17	SPRING	16	0.8 [s]	VOL.	0	5	60's Chorus w/Rev+ Pedal Vol
93	WAH	-	FUZZ	17	24	10	11	24	CHORUS	11	1	HALL	7	1.9 [s]	WAH	-	10	Jimi Fuzz tone+Pedal Wah
94	off	-	UK'70S	20	26	1	19	24	off	-	-	MULTI	30	280 [ms]	AMB.	-	10	UK70'S Dist+Pedal Multi Delay
