Type de produit	Trottinette électrique
Dimensions (dépliée)	113 cm × 43 cm × 115 cm
Dimensions (pliée)	113 cm × 43 cm × 46 cm
Poids net	14 kg
Batterie	Lithium 36 V, 7.5 Ah
Autonomie	25 à 30 km
Vitesse maximale	25 km/h (réglable)
Moteur	350 W (max 500 W)
Pneus	8,5 pouces, chambre à air
Freins	Frein à disque arrière + frein électrique
Éclairage	Phare avant LED, feux arrière
Charge maximale	120 kg
Pente maximale	15°
Modes de conduite	Économique, Standard, Sport
Appairage	Application smartphone (sur certains modèles)
Matériau du châssis	Aluminium aéronautique
Garantie	1 an (pièces électroniques), 6 mois (batterie)

FOIRE AUX QUESTIONS - KuKirin C1 Pro Kugoo

Comment charger la batterie du KuKirin C1 Pro ?

Branchez le chargeur fourni sur la prise de charge située sur le guidon. Le temps de charge complet est d'environ 4 à 5 heures. Ne laissez pas la batterie se décharger complètement.

Quelle est la vitesse maximale et peut-on la débrider ?

La vitesse maximale est de 25 km/h en mode Sport. Il est possible de la réduire via l'application ou le tableau de bord. Le débridage n'est pas recommandé pour des raisons de sécurité et de légalité.

Comment plier et déplier la trottinette ?

Pour plier, abaissez le levier de pliage situé sur le tube de direction, puis rabattez le guidon vers l'avant. Assurez-vous que le mécanisme est bien verrouillé avant de porter la trottinette.

Quel entretien régulier est nécessaire ?

Vérifiez la pression des pneus (2,5 à 3,0 bar), serrez les vis visibles, nettoyez les contacts électriques et lubrifiez les roulements une fois par mois. N'utilisez pas de nettoyeur haute pression.

Quelle pression de pneus recommandez-vous ?

La pression recommandée est de 2,5 à 3,0 bars (35-45 PSI). Une pression trop basse réduit l'autonomie et peut endommager la jante.

Quel est le poids maximum supporté ?

Le poids maximum autorisé est de 120 kg (265 lb). Dépasser cette limite peut endommager le cadre et compromettre la sécurité.

Puis-je rouler sous la pluie ?

La trottinette n'est pas étanche. Évitez les flaques profondes et la pluie battante. Les parties électroniques sont protégées contre les éclaboussures légères, mais pas contre l'immersion.

Comment connecter l'application smartphone ?

Téléchargez l'application 'Kugoo' ou 'KuKirin' sur votre magasin d'applications. Activez le Bluetooth de la trottinette (généralement allumé par défaut), puis suivez les instructions de couplage dans l'application.

Que faire si la trottinette ne démarre pas ?

Vérifiez la charge de la batterie, assurez-vous que le bouton d'alimentation est enfoncé et que la trottinette est bien sur une surface plane. Si le problème persiste, vérifiez les connexions des câbles de frein.

Où trouver des pièces de rechange ?

Les pièces détachées (pneus, batteries, freins, etc.) sont disponibles sur le site officiel de Kugoo ou chez les revendeurs agréés. Vérifiez la compatibilité avec le modèle C1 Pro.

MODE D'EMPLOI KuKirin C1 Pro Kugoo

Manuel d'utilisation du scooter

FR

www.kukirin.net

KuKirin C1 Pro

Manuel d'instructions pour scooter électrique

Veuillez lire attentivement le manuel d'instructions avant d'utiliser le produit.

Carte de garantie incluse

Catalogue

Produits et accessoires.... 1

Description détaillée....2

1. Consignes de sécurité .... 3
2. Étapes d'installation....7
3. Étapes d'installation du guidon....7
4. Étapes d'installation....7
5. Étapes d'installation du guidon....7
6. Étapes d'installation du coussin de siège 8
7. Étapes d'installation du boîtier arrière....8
8. Mode d'emploi....9 6. Charger 10 7. Batterie et chargeur....11 8. Description du compteur....12 9. Entretien....14 10. Configuration des paramètres....15 11. Garantie et service....17
9. Carte de garantie....19

1. Produits et accessoires

Pièces non emballées

1.Un jeu de tubes pour le stylo 2.Serrez le joint
3.Ensemble d' oreillers 5.Boîte arrière
6.Corps

Accessoires

1. Résolution

2. Procédure

1. Instrumentation

Veuillez vous assurer soigneusement que le contenu de la boîte est complet et non endommagé, et contactez le vendeur s'il y a des conditions manquantes ou endommagées.

2. Description détaillée

3. Consignes de sécurité

Remarque : Veuillez lire attentivement les renseignements de sécurité importants suivants avant utilisation et les suivre.

1. Ce produit est un scooter électrique pour adultes, une personne peut l'utiliser, ne pas transporter d'autres personnes en même temps. Il est strictement interdit de transporter des enfants dans la boîte arrière, et les actes illégaux tels que les excès de vitesse et les surcharges sont strictement interdits...
2. Veuillez porter des casques et d'autres équipements de protection lorsque vous conduisez ce produit.

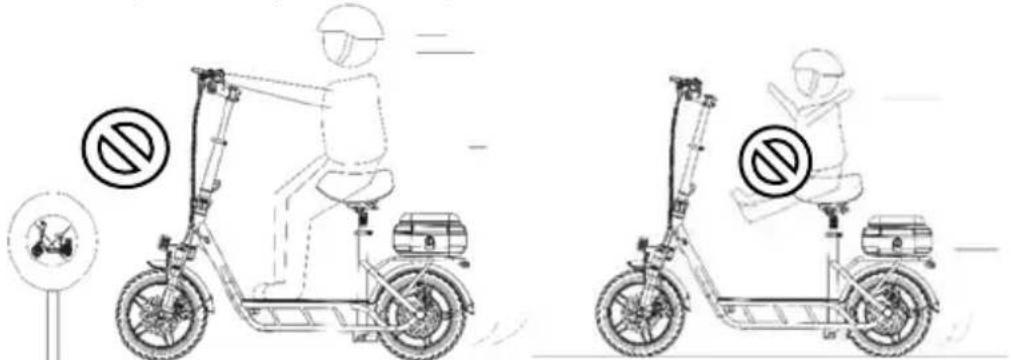

1. Ne roulez jamais dans des endroits dangereux ou illégaux.
2. Ne faites pas de mouvements dangereux ou ne roulez pas d'une seule main pendant que la voiture roule, et gardez les pieds sur les pédales.

1. Pour votre sécurité de conduite, veuillez contrôler la vitesse à moins de 25 km/h. S'il vous plaît, essayez d'éviter de rouler la nuit ; si vous roulez, allumez les lumières et contrôlez la vitesse à 15 km/h ou moins.

1. Si vous rencontrez une surface de route inégale ou de mauvaises conditions routières, veuillez ralentir ou conduire prudemment.
2. Évitez de rouler sur des surfaces glissantes.

1. Il est interdit de placer le produit dans l'eau pour éviter d'endommager la partie électrique du véhicule en raison d'une infiltration d'eau.
2. Par mauvais temps comme la pluie et la neige, veuillez faire attention à la sécurité de conduite et à la protection personnelle.
3. Ce produit peut charger jusqu'à 120 kg ; veuillez ne pas surcharger pendant l'utilisation.

1. Évitez d'utiliser ou de placer ce produit dans un environnement à température trop élevée ou trop basse. Ne le rangez pas avec des produits inflammables pour éviter tout risque d'incendie.

1. Essayez de rouler sur des routes lisses et sans nids-de-poule.
2. Les utilisateurs doivent rouler en stricte conformité avec le code de la route. Ceux qui sont soumis à des réglementations locales spécifiques doivent les respecter.

1. Retirez le kit, les accessoires et les outils de montage.
2. Insérez le trou de préhension dans la colonne montante télescopique.

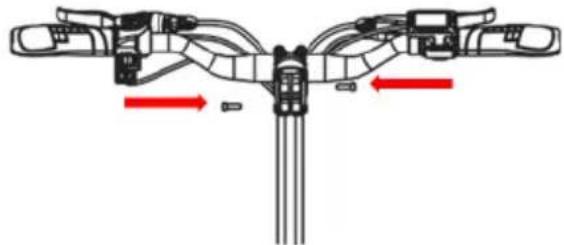

3. Utilisez la vis à tête cylindrique M5 pour verrouiller les deux côtés en même temps. Après avoir vissé à un certain point, ajustez la direction du tube de guidon et de la roue avant pour vérifier qu'ils sont verticaux. La surface supérieure de la force doit être alignée avec la surface supérieure de la colonne montante télescopique. Serrez ensuite les vis des deux côtés jusqu'à ce que le guidon soit stable et ne tremble pas.

1. Retirez l'entretoise de levage et la vis de levage, puis fixez-les et vissez-les au-dessus de la colonne montante télescopique.

1. Étapes d'installation du coussin de siège
2. Ouvrez la fermeture du verrou du tube de selle.
3. Insérez le tube de selle absorbant les chocs sous le coussin du siège dans le siège du cadre. 3. Ajustez-vous à votre propre taille. 4. Serrez l'écrou et fermez la poignée.
4. Étapes d'installation du boîtier arrière

1. Utilisez la clé pour ouvrir la boîte arrière. 2. Placez la boîte arrière sur la tablette arrière et ajustez la position appropriée. 3. Retirez les vis et les écrous de verrouillage fixés dans la boîte arrière et verrouillez légèrement les quatre vis aux écrous.

1. Vérifiez que le boîtier arrière est dans la bonne position, puis serrez les vis jusqu'à ce qu'elles ne tremblent pas.

1. Interrupteur d'alimentation

Appuyez sur la touche de mise sous tension et maintenez-la enfoncée, le voyant de l'écran s'allume, indiquant que l'alimentation est allumée.

1. Réglage de la vitesse

Cliquez sur la touche de réglage de la vitesse pour changer de vitesse lorsque la mise sous tension est activée, et la plage peut être réglée sur 20 km/h en 1ère vitesse, 30 km/h en 2ème vitesse et 45 km/h en 3ème vitesse (pleine vitesse).

1. Contrôle de la vitesse

En mode démarrage, appuyez sur l'accélérateur du pouce droit et l'utilisateur contrôle la plage de vitesse (1-45 km/h selon le rapport).

1. Contrôle des freins

Pincez la poignée de frein mécanique gauche (droite) ; plus l'angle de rotation de la pince est grand, plus la force de freinage est importante.

1. Interrupteur d'éclairage avant LED

Lorsque l'appareil est sous tension, appuyez sur le bouton de l'interrupteur vers le haut et l'écran affichera les informations sur la lumière éteinte et allumée. Appuyez à nouveau sur le bouton d'arrêt de la lumière et le voyant s'éteindra.

1. Avertisseur sonore

Lorsque l'appareil est sous tension, appuyez sur le bouton de l'avertisseur sonore et il émettra un son.

1. Affichage du kilométrage

Lorsque l'alimentation est allumée, l'écran LED affiche deux modes : kilométrage total et kilométrage simple. Vous pouvez appuyer sur le bouton des paramètres pour changer de mode de réglage.

6. Chargement

1. Ouvrez le couvercle extérieur du port de charge et insérez la fiche du chargeur dans le trou de charge de la carrosserie.
2. Branchez la fiche d'alimentation du chargeur sur le bloc d'alimentation.
3. Confirmez que la prise est correcte et que lorsque l'indicateur du chargeur devient vert, cela signifie que la batterie est complètement chargée.
4. Après la charge, couvrez avec un étui de protection en caoutchouc.

7. Batterie et chargeur

1. Chaque véhicule est équipé d'une batterie au lithium dédiée et d'un chargeur intelligent dédié. Chaque voiture et ses accessoires ont un numéro spécial. Veuillez ne pas utiliser d'autres chargeurs pour charger, et les autres types de produits ne doivent pas être chargés avec le chargeur de l'entreprise. Tout dommage au produit ou au chargeur causé par cela est de la responsabilité de la personne.
2. La batterie au lithium peut être rechargée au moins 500 fois, et une utilisation normale peut généralement atteindre plus de 800 fois. Les batteries au lithium peuvent être dangereuses lors de la charge, veuillez les charger à l'extérieur.
3. Les chargeurs ont une fonction de protection contre les surcharges. Lorsque la batterie est pleine à 100%, elle s'éteint automatiquement. Les dommages causés à la batterie par une utilisation anormale ne sont pas couverts par la garantie.

8. Description du compteur

A16-LED Description des fonctions de l' instrument
Style: LED	Modèle: A16-	LED Version: V1.0
1.Afficher le contenu
Matricule	Afficher le contenu	Afficher le contenu	Afficher une description du contenu
1 Vitesse			Affichez des informations de vitesse en temps réel: unité km / h ou mph 0 ~ 99. La valeur d' affichage maximale est 99.Afficher le code d' erreur : décrit le code d' erreur.Afficher la comparaison des éléments de paramétrage : tableau de comparaison des paramètres.
2	kilomé trage		ODO : Kilométrage cumulé, unité 1KM ou TRIP, affichage maximum 9999, plus de 9999 effacésTRIP: kilométrage unique, unité 1KM ou TRIP, affichage maximum 9999, plus de 9999 proche et dégagéComparaison des paramètres d' affichage: tableau de comparaison des paramètres

3 Phares Allumez et étei les phares pour éteindre.
4 Croisière			La vitesse dure 8 secondes, l’ icône de croisière d’ entrée s’ allume en rouge et la croisière est soulevée pour éteindre
5 Frein			Le frein est enclenché et le frein desserré est éteint.La défaillance des freins est toujours activée.
6	Niveau de la batterie		Le niveau de la batterie est affiché en 4 segments, le dernier segment clignot sous-tension
7 Logo Toujours actif.
8 Engrenage			1-> 1ère vitesse, 2-> 2ème vitesse, 3-> 3ème vitesse

2.Description de la cléLa jauge a un total de 3 boutons, "▲" "", (○)" ▼
Touche Haut		Bouton haut: appuyez brièvement pour augmenter la vitesse
Bouton du milieu		Bouton central: Appuyez longuement pour allumer / éteindre la puissance totale de l' instrument, appuyez et maintenez enfoncé pendant 10 secondes pour redémarrer la réinitialisation de la machine aux paramètres d' usine.Appuyez brièvement pour changer la zone de kilométrage afin d' afficher le contenu (kilométrage total - > kilométrage simple)(Appuyez sur la touche d'allumage en continu sous 6 pour changer la limite de vitesse avec succès: limite de vitesse 01 Flash 3, pas de limite de vitesse 02 Flash 3.)
Touchebas		Bouton vers le bas: appuyez brièvement pour réduire le rapport Appuyez simultanément sur les boutons « » et « » et maintenez-les enfoncés pendant 3 secondes pour entrer ou quitter l’interface de réglage des paramètres et enregistrer.

9. Entretien

1. Lubrification

Veuillez vérifier la carrosserie de la voiture tous les trois mois pour voir si les vis sont desserrées et, le cas échéant, serrez-les. Tous les six mois, vous devez ajouter une petite quantité d'huile lubrifiante ou de lubrifiant à la pièce pliée pour l'entretien.

2. Batterie

Lorsque vous obtenez la voiture pour la première fois, veuillez utiliser la batterie après qu'elle soit complètement chargée. La batterie peut être chargée à tout moment pour s'assurer qu'elle est chargée. Pendant cette période, la charge ne causera aucun dommage à la batterie. Veuillez recharger la batterie tous les trois mois lorsque la batterie n'est pas utilisée.

3. Placement et soins quotidiens

Ne laissez pas la voiture dans un environnement à basse température, exposé au soleil ou dans un endroit humide pendant une longue période. Veuillez garder la surface de la carrosserie propre et propre.

10. Configuration des paramètres

Nom du produit	KuKitin C1 Pro Scooter électrique
Modèle de produit	KuKitin C1 Pro
Taille	Taille maximale 1400	*610*1100mm
	Taille minimale 1400	*300*650mm
Paramètres principaux	Vitesse maximale ≤45 km/h
	Autonomie complète de la batterie	100km≤(Dépend de l’ environnement, de l’ angle, de la vitesse, des habitudes de conduite, etc...) )
	Montée maximale ≤15°
	Pneu 14-2.5Pneus gonflables
	Système d’ absorption des chocs	Absorption des chocs frontaux, absorption des chocs du tube de selle
	Indice d’ étanchéité IPX5
	Système de freinage	Freins à disque avant et arrière et freins électroniques
	Écran LCD Vitesse,	kilométrage, phares, croisière,freins, puissance, logo, vitesse
	Système d' éclairage	Feu avant à LED et feu arrière arrière (avec direction)
	Paramètres du chargeur 48V500W
	Batterie 48V25AH
Paramètres du chargeur	Tension d'entrée 100-240VAC
	Tension de sortie 54.6V
	Courant d'entrée 2A
	Courant de sortie 2A
	Temps de charge 10-12H
état Porteur maximal 120KG
poids Poids net 33.7KG

11. Garantie et service

Ce produit est sous garantie à partir du moment de l'achat, dans des conditions d'utilisation normales confirmées par nous. En cas de défaillance ou de dommages dus à des problèmes de qualité, nous réparerons, remplacerons ou rembourserons gratuitement selon la situation. La période de garantie commence avec le premier achat du produit et est soumise à la date de réception de la facture.

La garantie qui précède ne s'applique pas aux défaillances ou aux dommages causés par :

1. Mauvaise utilisation, abus ou transport, entretien ou stockage inappropriés, y compris, mais sans s'y limiter, l'utilisation, le stockage ou l'entretien à une température, une humidité ou d'autres conditions environnementales inappropriées ;
2. Force majeure ou accidents et autres raisons qui ne sont pas imputables à l'homme ;
3. Réparation ou démontage sans autorisation du personnel autorisé par l'entreprise ;
4. Utilisation d'une manière qui viole les instructions d'utilisation du produit ;
5. Le kilométrage cumulé de la carrosserie a dépassé 2000 kilomètres. L'usure normale ou les problèmes de vieillissement qui surviennent pendant l'utilisation du produit ne sont pas couverts par la garantie. Si l'étiquette d'identification originale du produit est

modifiée ou endommagée, cette garantie sera annulée.

Contenu de la garantie Période de garantie
Ensemble contrôleur et instrument de commande central, moteur	Moitié
Batterie au lithium et carte de protection, chargeur	Moitié
Ensemble cadre, carrosserie avant, ensemble frein, barre de caisse, fourche, bus de commande	Année
Système de freinage, accélérateur de pouce	Année

Conseils : Les accessoires vulnérables tels que les pneus, l'assemblage des phares, le couvercle d'instrument, le manchon de poignée, les ailes, les feux arrière, le couvercle décoratif, le support de pied, le siège du port de charge ne sont pas couverts par la politique de garantie.

12. Carte de garantie

Lors de la réparation du produit, veuillez remplir les informations suivantes de manière complète et claire.

Informations sur l’ utilisateur	nom Messagerie é		lectronique
	Adresse postale
	Numéro de tél éphone
Informations sur le produit	Nom du produit	Date de vente
	Modèle de produit		N facture	u m
Informations sur le vendeur	nom Numéro de télé		phone
	adresse Code postal
