CL32WF720AN - Téléviseur HITACHI - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI CL32WF720AN HITACHI

• CL32WF720AN CL28WF720AN Mode d’Emploi Francais 2 - 38 Bedienungsanleitung Deutsch 39 - 76 S C R E E N Nous vous félicitons de votre achat de cet appareil à la pointe de la technologie. Chez Hitachi, nous sommes fiers de produire des téléviseurs de qualité offrant des images et sons remarquables associés à une fiabilité exceptionnelle qui a fait la réputation d’Hitachi. Votre nouveau téléviseur devrait vous donner de nombreuses années de fonctionnement sans aucun problème. Prenez le temps de lire soigneusement le mode d’emploi. En cas de difficultés, quelles qu’elles soient, consultez le guide de dépannage qui se trouve à la fin de ce manuel. Si vous rencontrez un problème, au niveau de votre téléviseur, ce qui est fort peu probable, contactez immediatement votre revendeur. table des matières Aspects de sécurité Consignes de sécurité du téléviseur p. 4
• Consignes de sécurité et installation des piles p. 5
• installation et réglage Installation de l’antenne et du magnétoscope p. 6
• Branchement d’une antenne, d’un décodeur satellite et d’un magnétoscope p. 7
• Procédure de réglage automatique p. 8
• Procédure de réglage manuel p. 9
• Commandes de la télécommande Réglage et programmation p. 11
• Fonctionnement du téléviseur p. 12
• Fonctions télétexte p. 13
• Réglage des programmes, du son et de l’image Commandes des images p. 14
• Inversion de chaînes p. 15
• Changement de nom de chaîne p. 16
• Réglage des enceintes p. 17
• Fonctions sonores Nicam et stereo p. 18
• Réglages audio et égalisateur p. 19
• Fonctions téléviseur Minuterie sommeil p. 21
• Grand écran p. 22
• Fonctionnement du télétexte p. 24
• Function télétexte sur deux pages p. 25
• Balayage progressif (progressive scan) et Images en 100 Hz p. 26
• Image démultipliée p. 27
• Branchment d’équipements externes Information sur la prise arrière et la prise Péritel p. 28
• Branchement d’un caméscope et d’un ordinateur p. 29
• Saisie de source de signaux p. 30
• Panneau de commande du téléviseur p. 32
• Réglage AV p. 33
• Informations Guide de dépannage p. 34
• Remarques d’HITACHI sur l’environnement p. 35

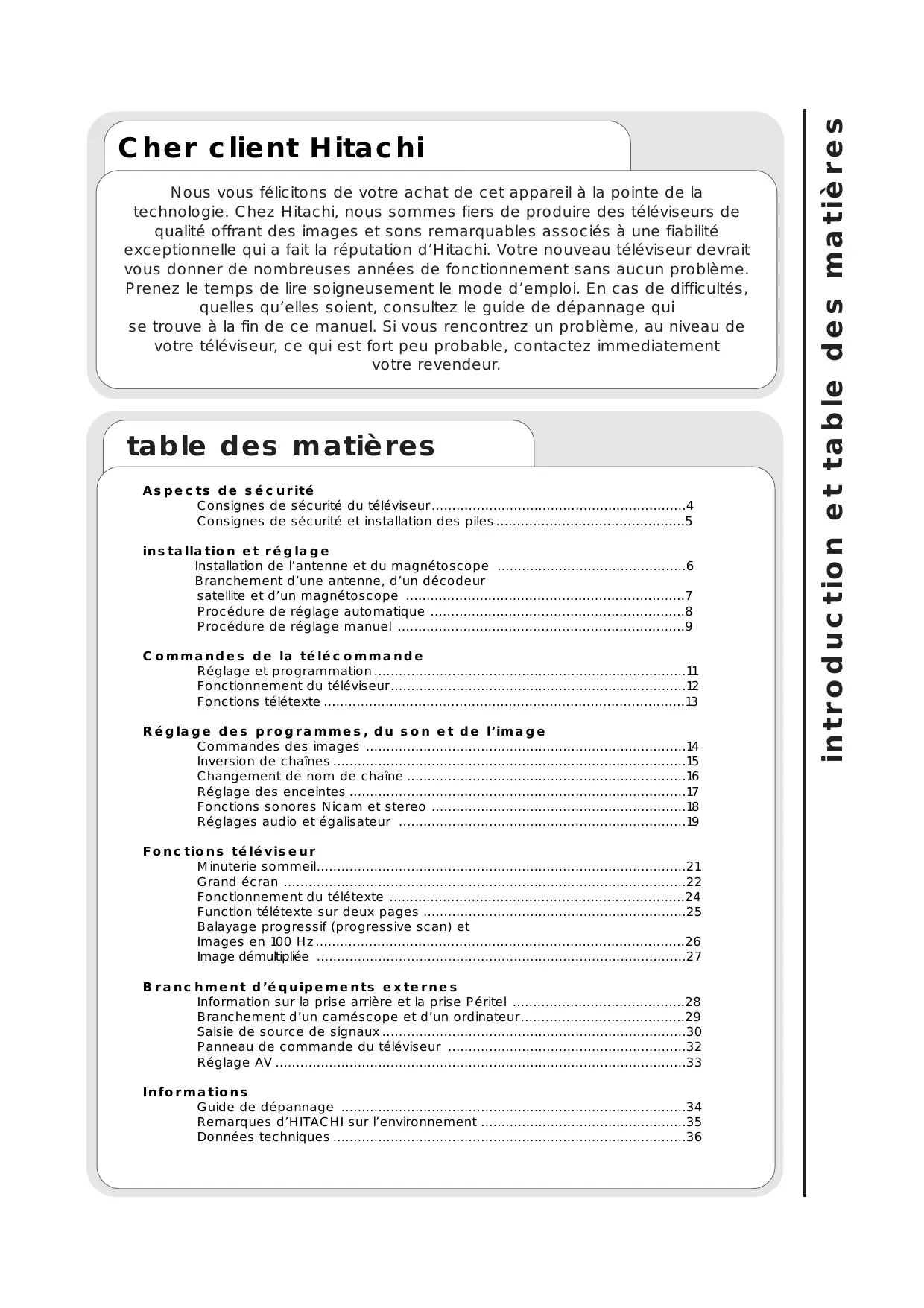

• Données techniques introduction et table des matières Cher client Hitachi aspects de sécurité consignes de sécurité du téléviseur Ce téléviseur a été conçu et fabriqué en fonction de normes internationales de sécurité. Cependant, comme n’importe quel appareil électrique, vous devez faire très attention pour obtenir les meilleurs résultats et pour maintenir la sécurité - nous vous demandons par conséquent de lire ce mode d’emploi avant de chercher à installer cet appareil ou à vous en servir. RESPECTEZ les consignes du fabricant lors du branchement de rallonges sur votre téléviseur. Le fusible doit être du type 5 A avec affichage des symboles de sécurité . En cas de doute sur la rallonge de sécurité utilisée, veuillez consulter un électricien compétent. CONSULTEZ votre revendeur en cas de doute sur l’installation, le fonctionnement ou la sécurité de votre FAITES très attention avec les panneaux en verre ou les portes de cet appareil. PLACEZ votre téléviseur sur une surface plate ou, le cas échéant, sur un support fourni en accessoires. NE RETIREZ aucun des couvercles fixes car vous risqueriez d’être exposé à des tensions dangereuses. NE COUPEZ PAS les fils d’une prise secteur moulée car cette dernière peut contenir un filtre spécial de protection contre les parasites radio et l’élimination de ce filtre risque de réduire les performances. Si vous souhaitez prolonger le conducteur, procurez-vous une rallonge de type approprié ou consultez votre revendeur. NE CONTINUEZ PAS de faire fonctionner cet appareil si vous n’êtes pas certain qu’il marche normalement ou s’il est endommagé, de quelque façon que ce soit. Vous devez l’arrêter, le débrancher et consulter votre revendeur. SI vous avez l’intention de placer ce téléviseur à l’intérieur d’un meuble ou d’une alcôve murale, veuillez vous assurer qu’il y a un dégagement d’au moins 100 mm sur les côtés, à l’arrière et au-dessus de votre appareil. Cela permet à votre téléviseur de bénéficier d’une ventilation adéquate pendant son fonctionnement. NE LAISSEZ PAS cet appareil en marche si vous vous absentez de la pièce où il se trouve, à moins qu’il ne soit clairement indiqué que cet appareil est conçu pour ce type de fonctionnement. Arrêtez cet appareil en utilisant l’interrupteur qui se trouve sur cet ensemble et montrez aux différents membres de votre famille comment procéder à cette opération. Prenez des dispositions spéciales pour les personnes infirmes ou handicapées. NE BLOQUEZ PAS la ventilation de cet appareil, par exemple, avec des rideaux ou autres tissus d’ameublement. Ne placez pas non plus votre téléviseur sur un tapis ou une moquette pour le faire fonctionner car cela gênerait également la ventilation. Une surchauffe va forcément endommager votre téléviseur et en raccourcir la durée de vie. N’UTILISEZ PAS de support de fortune et ne fixez jamais des montants ou un support sur votre téléviseur en utilisant des vis autres que celles qui sont fournies - pour garantir une sécurité parfaite, vous devez toujours vous servir du support agréé par le constructeur, avec les fixations qui l’accompagnent. NE SOUMETTEZ PAS cet appareil électrique à la pluie ou à l’humidité. Ne placez pas de récipient plein d’eau sur votre téléviseur. NE PLACEZ PAS d’objects chauds comme des bougies ou des bougies ou des veilleuses, sur ou à proximité de l’équipement. Les températures élevées peuvent faire fondre le platique et entraîner des incendies. N’ECOUTEZ PAS le son aux écouters à plein volume, car cela pourrait endommager votre ouïe de façon permanente. NE LAISSEZ JAMAIS quelqu’un, en particulier des enfants, enfoncer des objets dans les trous, fentes ou autres ouvertures de ce téléviseur car cela risquerait de provoquer des chocs électriques mortels. NE PRENEZ JAMAIS aucun risque et ne faites jamais de conjectures au hasard avec un appareil électrique, de quelque type que ce soit. Il vaut mieux prévenir que guérir. p. 36

N’UTILISEZ PAS votre radio-cassette stéréo ou votre radio d’une façon qui pourrait vous disraire de la sécurité routiére. Il est interdit de regarder la télévision en conduisant. toujours

Monter correctement les piles en respectant les symboles “+” et “-” qui se trouvent sur chaque pile et sur l’appareil. Un montage incorrect peut provoquer des fuites ou, dans certains cas extrêmes, un incendie ou une déflagration. Remplacer toutes les piles simultanément, en faisant très attention de ne pas mélanger des piles neuves et des piles anciennes de types différents étant donné que cela peut provoquer des fuites ou, dans certains cas extrêmes, un incendie ou une déflagration. Conserver les piles neuves dans leur emballage d’origine et à l’écart d’objets métalliques qui peuvent provoquer un court-circuit entraînant une fuite ou, dans certains cas extrêmes, un incendie ou une déflagration. toujours ne jamais! ne jamais!

Retirer les piles à plat de l’appareil et toutes les piles d’un appareil qui n’a pas fonctionné depuis longtemps. Sinon, ces piles risquent de fuir et de provoquer des dégâts. Se débarrasser de piles en les jetant dans un feu, car cela risque de provoquer une déflagration. Respecter l’environnement toujours se débarrasser de piles d’une manière qui n’affecte pas l’environnement. Chercher à recharger des piles ordinaires, soit dans un chargeur, soit en les chauffant. Elles risquent de présenter des fuites, de provoquer un incendie ou même d’exploser. Vous pouvez acheter des piles rechargeables CaNi et des chargeurs en vous adressant à un revendeur de matériels électriques de bonne réputation. installation des piles

Retirez le couvercle de la télécommande en le soulevant au niveau de la partie en creux.

Introduisez les piles dans la télécommande, comme illustré, puis remettez en place le couvercle.

1. Lors de l’insertion des piles, assurez-vous que les polarités sont correctes, c’est-à-dire + à + et

- à -. 2.Remplacez les piles par d’autres de type “AA” équivalent. 3.Débarrassez-vous en toute sécurité des piles usées en respectant les consignes générales de sécurité concernant les piles. aspects de sécurité toujours consignes de sécurité et installation des piles toujours

installation et réglage installation de l’antenne et du magnétoscope branchement de l’antenne 2 X 15W AV2 antenne réceptrice AV1

branchez le câble de l’antenne dans la prise d’entré analogique de votre téléviseur, qui est identifée par le symbole branchement de l’antenne et du magnétoscope 2 X 15W AV2 antenne réceptrice AV1

branchez le prise de sortie du magnétoscope sur la prise d’entrée analogique de votre téléviseur portant la qui est identifeé paî le symbole

branchez le câble de l’antenne dans la prise d’entré analogique qui est identifeé paî le symbole Magnétoscope (doit être branché sur la prise secteur) REMARQUE IMPORTANTE : lorsque vous branchez votre magnétoscope sur votre téléviseur, la configuration desentrées doit être programmée correctement afin d’optimiser la qualité des images - consultez la section intitulée REGLAGE AV.

antenne réceptrice prise murale d’antenne

Décodeur Satellite (doit être branché sur la prise secteur) branchez le câble de l’antenne dans la prise d’entré analogique qui est identifeé paî le symbole branchez le prise de sortie du décoder satellite dans la prise d’entrée du magnétscope qui est identifée par le symbole branchez le câble de l’antenne dans la prise d’entré analogique qui est identifeé paî le symbole Magnétoscope (doit être branché sur la prise secteur)

• Un cordon Péritel doit raccorder votre téléviseur à votre magnétoscope afin d’améliorer la qualité des images et du son. Les cordons Péritel sont essentiels si vous avez un téléviseur et un magnétoscope fonctionnant en stéréo et si vous souhaitez que votre appareil émette des sons stéréo. Vous pouvez vous procurer ces cordons en vous adressant à votre revendeur Hitachi ou à un revendeur de matériel électrique. L’équipement vidéo VHS doit être raccordé à la prise Péritel AV1 qui se trouve au dos de votre téléviseur. Vous pouvez attribuer un numéro spécial de chaîne à AV1 afin de faciliter l’accès aux programmes diffusés en provenance d’appareils externes. Vous trouverez à la page 30 les consignes vous permettant d’attribuer un signal AV à des numéros spéciaux de chaînes. branchement sur la prise secteur Remarque importante - si vous ne l’avez pas déjà fait, veuillez lire les consignes de sécurité de votre téléviseur de la page 4 avant de brancher votre téléviseur et des appareils externes. branchez la prise installation et réglage 2 X 15W AV2 Branchment d’une antenne, d’un décodeur satellite et d’un magnétescope installation d’un décodeur satellite et d’un magnétoscope

installation et réglage procédure de réglage automatique remarque importante Ne mettez pas votre téléviseur en marche tant que tous les équipements externes n’auront pas été branchés. Si un magnétoscope ou un récepteur satellite est raccordé à ce téléviseur, veuillez vérifier qu’ils sont bien en marche avant que la procédure de réglage automatique ne commence. En ce qui concerne le cas d’un magnétoscope, introduisez une bande enregistrée et commencez la diffusion de votre équipement. S’il y a un récepteur satellite, sélectionnez une chaîne. Ces mesures vous permettront de programmer avec certitude tous vos équipements externes pendant cette procédure de réglage automatique.

Le Premier écran va vous demander de choisir la langue des affichages sur votre téléviseur. Utilisez les boutons à cirseur vers le haut et vers la bas pour choisir votre langue. Appuyez sur OK pour acceoter votre chox.

Si vous êtes certain que tous les équipements externes ont bien été branchés, appuyez sur la touche OK de votre télécommande.

L’écran du pays vous demande de saisir le nom du pays dans lequl vous allez regarder votre téléviseur. Utilisez les boutons à curseur vers la gauche et vers la droite de votre télécommande pour choisir votre pays puis appuyez sur la touche OK pour confirmer votre sélection.

Pour simplifier le réglage et la programmation, HITACHI a installé une procédure de réglage automatique chargée de trouver tous les programmes. Mettez votre téléviseur en marche. Lorsque le pays de votre choix s’affiche, appuyez sur la touche OK pour confirmervotre sélection. Votre téléviseur effectue une recherche sur toutes les fréquences et les énumère. TF1, France 2, France 3, Canal+, 5e/ante et M6 Les boutons à curseurs vers le haut et vers le bas vous permettent de visionner tous les programmes ainsi identifiés et mémorisés dans le cadre de cette procédure de réglage automatique REGLAGE AUTO. Pour terminer le procédé d’installation et ramener votre téléviseur dans son mode de fonctionnement normal, appuyez à deux reprises sur le bouton Menu de votre télécommande.

Maintenez pendant 5 secondes la pression sur le bouton MENU pour faire apparaître l’option INSTALLATION du MENU PRINCIPAL.

Appuyez sur le bouton à curseur vers le bas pour sélectionner l’option INSTALLATION.

Une fois cette option mise en valeur, confirmez.

Appuyez sur le bouton à curseur vers le bas pour sélectionner l’option REGLAGE MANUEL.

Une fois cette option mise en valeur, confirmez.

Utilisez les touches à curseurs pour déplacer la barre de sélection et l’amener sur la FREQUENCE d’ajustement des chaînes.

Une fois cette option fréquence mise en valeur, acceptez-la pour changer de fréquence. La barre de sélection vire alors au rouge - c’est-à-dire qu’elle est prête à changer.

Choisissez votre méthode de saisie de FREQUENCE en utilisant les touches à curseurs vers la gauche et vers la droite. installation et réglage En plus de la procédyre de réglage automatique, votre televiseur Hitachi vous permet également d’entrer des fréquences de diffusion grâce à cinq méthodes de saise différentes. Suivez les instructions ci-dessous et choisissez l’une de ces 5 méthodes de saisie pour entrer vos fréquences de diffusion. procédure de réglage manual ...remarque concernant le réglage manual méthode de saisie 1 La première option est un réglage précis de la fréquence choisie, vers le haut ou vers le bas. méthode 2 de saisie Lorsque vous appuyez sur la touche à curseur vers la droite , la recherche automatique devient une option - et vous pouvez effectuer des recherches vers le haut ou vers le bas.

installation et réglage procédure de réglage manual méthode 3 de saisie Si vous appuyez de nouveau sur la touche à curseur vers la droite , vous pouvez saisir un numéro de chaîne à deux chiffres (CH) en utilisant les boutons 0 à 9. méthode 4 de saisie Si vous appuyez de nouveau sur la touche à curseur vers la droite vous pouvez saisir un numéro de bande S à deux chiffres en utilisant les boutons 0 à 9. méthode 5 de saisie Si vous appuyez de nouveau sur la touche à curseur vers la droite vous pouvez saisir manuellement une fréquence à cinq chiffres enutilisant les touches numériques de la télécommande.

Lorsque vous avez choisi la méthode desaisie et effectué la saisie d’une nouvelle fréquence ou d’une nouvelle chaîne, vous pouvez conserver ces réglages dans la mémoire de votre téléviseur en appuyant sur le bouton de confirmation.

Pour ramener votre téléviseur dans son mode de fonctionnement normal, appuyez sur le bouton Télévision de votre télécommande. Lorsque vous consultez l’écran de programmation manuelle, vous avez l’occasion de modifier les normes de diffusion que reçoit votre téléviseur. Pour cela, procédez comme suit...

Utilisez les touches à curseurs pour choisir la norme STD du programme de votre choix. Lorsque vous avez ainsi choisi une option, appuyez sur le bouton OK pour accepter cette sélection - la case de sélection vire au rouge. Utilisez les touches á curseurs pour modifier la norme STD. Appuyez sur le bouton OK pour accepter cette sélection - la case de sélection vire au bleu. Pour ramener votre téléviseur dans son mode de fonctionnement normal, appuyez sur le bouton Télévision de votre télécommande. Recourez à ces boutons pour contrôler votre magnétoscope, téléviseur numérique et récepteur de boîtier supérieur respectivement. accepter Ce bouton sert à confirmer une sélection mise en valeur. curseur vers le haut Utilisez ce bouton pour déplacer la case de sélection du menu vers le haut. curseur vers la droite Utilisez ce bouton pour déplacer la case de sélection du menu vers la droite. curseur vers la gauche Utilisez ce bouton pour déplacer la case de sélection du menu vers la gauche. menu curseur vers le bas Utilisez ce bouton pour déplacer la case de sélection du menu vers le bas. retour Ce bouton vous permet de revenir à l’écran précédent que vous regardiez ou d’annuler une sélection. Ce bouton permet de saisir les fonctions de réglage et de programmation du menu principal, fonctions où vous trouverez les différentes options de votre téléviseur. sortie Appuyez sur ce bouton pour quitter le menu où vous vous trouvez et ramener le téléviseur dans le mode de fonctionnement normal. commandes de la télécommande autre matériel réglage et programmation Les commandes illustrées ci-dessous de la télécommande vous permettent de programmer votre téléviseur et d’ajuster les fonctions son et image. Lorsque vous affichez un menu sur l’écran, il y a une temporisation de 20 secondes avant que votre télévision ne reprenne son fonctionnement normal. Si aucun réglage n’est fait pendant ce temps, votre télévision reprendra son fonctionnement normal.

commandes de la télécommande fonctionnement du téléviseur Les commandes illustrées ci-dessous de la télécommande s’utilisent lorsque votre téléviseur est dans le mode de fonctionnement normal. veille bouton 16:9 Il permet de mettre votre téléviseur dans le mode de veille et d’annuler ce mode. Ce bouton vous permet de passer par les différentes fonctions grand écran de votre téléviseur. entrée AV Cette fonction s'utilise pour sélectionner une source de signaux pour un appareil extérieur. sound mute Ce bouton vous permet de couper le son de votre téléviseur ou de le remettre. annuler Cette touche sert é revenir é l’écran affiché précédemment ou é annuler une sélection. visionnement progressif Utilisez ce bouton pour changer la fréquence de visionnement de votre téléviseur de 100 Hz à un visionnement progressif. image d´multipliée Cette fonction est utilisée pour afficher tous les programmes diffusés sur l’écran. commandes de chaînes commandes de volume Servez-vous en pour changer vos chaînes, dans un ordre croissant (+) ou decroissant (-). Servez-vous en pour augmenter (+) ou diminuer (-) le volume de votre téléviseur. Saisie de 0 à 9 arrêt sur l’image Ces chiffres permettent d’entrer une chaîne ou une fréquence/CH par programmation manuelle. Ce bouton vous permet d’effectuer un arrêt sur l’image lorsque vous regardez votre téléviseur. fréquence stéréo Cette fonction vous permet de choisir directement le numéro d’une chaîne CH de diffusion ou sa fréquence. Utilisez ce bouton pour afficher à l’écran l’heure actuelle. heure Nicam/langue Appuyez sur cette touche pour sélectionner en alternance le mode stéréo normal et le mode stéréo et le mode stéréo élargi Si vous captez un signal stéréophonique, ce bouton sélectionne le canal stéréo ou mono ou l’autre langue, si vous captez deux langues. subtitles Utilisez cette touche pour afficher les soustitres fournis par un appareil externe qui peuvent étre cachés dans les modes “letter box” C16:9L, C14:9LS ou C14:9L. Appuyez de nouveau pour actionner le mode texte de sous-titres.

rappel Appuyez sur ce bouton pour rappeler à l’écran le mode de fonctionnement actuel de votre téléviseur. Dans le mode Télétexte, appuyez à une reprise sur cette touche pour faire apparaître la page actuelle et la page suivante du magazine. Appuyez de nouveau pour voir la page actuelle et l’image télé. couleurs (rouge, vert, jaune, bleu) Sur certaines pages de télétexte, ces pages contiennent des consignes codées comme, par exemple, un raccourci pour passer à une page ou à un titre précis de télétexte.

Dans le mode télétexte double, cette touche sert de touche de copie pour copier la page de droite sur le cété gauche. menu Utilisez le bouton du menu pour passer du mode Fastext à vos options de page favorites. annuler Cette touche sert é revenir é l’écran précédent ou é annuler une sélection. maintien Utilisez cette touche pour “geler” la page de télétexte à l’écran afin d’en simplifier la lecture. inverser Dans le mode Télétexte, vous pouvez voir les cinq pages précédentes du magazine que vous avez saisies. (En mode Télé, cela vous permet de passer de la chaîne actuelle de visionnement à la chaîne précédente). télévision Lorsque vous êtes dans le mode Télétexte, une pression sur ce bouton ramène votre téléviseur dans son mode de fonctionnement normal. index Appuyez sur ce bouton pour accéder à l’index – en mode Fastext, ce mode vous envoie à la première page du magazine affiché. télétexte Appuyez sur ce bouton pour utiliser les services de télétexte. révéler Il s’utilise dans le mode Télétexte pour voir des pages cachées comme, par exemple, des pages de jeux. mise à jour Elle rétablit l’image télé lorsque que votre téléviseur recherche la page de télétexte que vous avez saisie. expansion Utilisez ce bouton pour agrandir la taille de la page de télétexte à l’écran. commandes de la télécommande page 1/2 fonctionnement télétexte Les commandes illustrées ci-dessous de la télécommande s’utilisent lorsque vous employez le télétexte. sous-titres Utilisez ce bouton pour accéder à un service direct de sous-titres au lieu de passer par un service de télétexte (à condition qu’un service de télétexte soit diffusé).

réglage des programmes, du son et de l’image commandes des images En ce qui concerne les valeurs des images et du son, le déplacement du curseur vers la gauche diminue ces valeurs alors que son déplacement vers la droite les augmente.

Appuyez sur le bouton MENU pour obtenir le MENU PRINCIPAL.

Le MENU PRINCIPAL met automatiquement en valeur l’option IMAGE - appuyez sur OK pour choisir cette option. Sélectionnez la commande image que vous souhaitez ajuster en utilisant les boutons à curseurs vers le haut et vers le bas.

Une fois l’option mise en valeur, ajustez-en la valeur en appuyant sur les boutons à curseurs vers la droite et vers la gauche.

Pour sélectionner d’autres options (PLUS) , utilisez les boutons à curseurs vers le haut et vers le bas pour mettre votre sélection en valeur puis appuyez sur OK pour confirmer. Sélectionnez la commande image que vous souhaitez ajuster en utilisant les boutons à curseurs vers le haut et vers le bas.

Une fois l’option mise en valeur, ajustez-en la valeur en appuyant sur les boutons à curseurs vers la droite et vers la gauche (voir explication ci-dessous). Les valeurs modifiées le restent tant que vous ne les changez pas de nouveau. Appuyez sur le bouton Télévision de votre télécommande pour ramener votre téléviseur dans son mode de fonctionnement normal. Att. du Soufle Cette option vous permet de réduire les parasites de bruit qui apparaissent sur votre téléviseur, en particulier dans les zones où la qualité du signal de réception est mauvaise. Il est recommandé de sélectionner la fonction AUTO en mode d’utilisation normal afin de comenser automatiquement las parasites de bruit. Filtre comb (Comb Filter) Cette commande vous permet d’éliminer l’effet de tourbillonnement de couleurs enchevêtrées lorsqu’apparaissent à l’image des motifs serrés ou à petits carreaux. CTI Amélioration transitoire des couleurs - cette commande vous permet d’améliorer la clarté au niveau des bords de couleurs de votre téléviseur.

Modulateur de vitesse - cette option augmente ou diminue la netteté de l’image de votre téléviseur afin qu’elle semble moins floue, en particulier au niveau des bords gauche et droit de votre écran. Teinte (White Point) NORM. - cela vous permet d’obtenir un spectre également équilibré des couleurs. COOL (FROID) - cela exagère les tons bleus de votre image télévisée. WARM (CHAUD) - cela exagère les tons rouges de votre image télévisée. Etirement noir Cette commande restaure les zones noires de l’image produite par votre téléviseur. Tonalité

Cette option n’est disponible que lorsque que vous recevez une émission NTSC. Elle régle la tonalité chromatique transmise par votre image.

Appuyez sur le bouton à curseur vers le bas pour sélectionner l’option INSTALLATION. Une fois cette option mise en valeur, confirmez. Appuyez sur le bouton à curseur vers le bas pour sélectionner l’option REGLAGE MANUEL. Une fois cette option mise en valeur, acceptez-en la sélection.

Sélectionnez la chaîne que vous souhaitez inverser en amenant à l’aide des boutons à curseurs vers le haut et vers le bas, la barre de sélection sur un numéro PR d’une chaîne mis en valeur en bleu.

Une fois cette option mise en valeur, acceptez la sélection et la barre de sélection virera au rouge pour indiquer que vous pouvez inverser. Lorsqu’un canal a été sélectionné, vous avez également la possibilite de “cacher” une chaîne - votre téléviseur “sautera” alors la chaîne cachée lorsque vous utiliserez votre télécommande pour changer les chaînes. Appuyez sur le chiffre “0” sur votre télécommande et vous verrez que le texte sélectionné virera au rouge. Votre sélection est maintenant cachée. Appuyez à nouveau sur “0” pour faire réapparaître la sélection. Si vous souhaitez visualiser une chaîne caché, vous pourrez le faire en saissant le numéro de la chaîne à l’aide des touches numériques de la télécommande.

En utilisant à nouveau les boutons à curseur vers le haut et vers le bas vous pouvez déplacer la sélection afin qu’elle occupe une nouvelle position de votre choix. Remarque: Si vous utilisez les boutons P+/P- pour vous déplacer, les sélections se feront en multiples de 10.

Dés que vous avez terminé cette intervention, acceptez votre sélection. Les chaînes choisies occuperont maintenant leur nouvelle position - recommencez si nécessaire.

Pour ramener votre téléviseur dans son mode de fonctionnement normal, appuyez sur le bouton Télévision de votre télécommande. réglage des programmes, du son et de l’image

Appuyez sur le bouton à curseur vers le bas pour sélectionner l’option INSTALLATION. inversion de chaînes

réglage des programmes, du son et de l’image changement de nom de chaîne

...remarques concernant le changement de nom d’une chaîne Il peut très utile changer le nom d’une chaîne si vous branchez des équipments externes sur votre téléviseur. Par exemple, si vous branchez une console de jeux, vous pourrez appeler la chaîne réservée “JEUX”, ce qui vous permettra de la trouver plus facilement. Maintenez pendant 5 secondes la pression sur le bouton MENU pour faire apparaître l’option INSTALLATION de MENU PRINCIPAL.

Appuyez sur le bouton à curseur vers le bas pour sélectionner l’option INSTALLATION.

Une fois cette option mise en valeur, confirmez.

Appuyez sur le bouton à curseur vers le bas pour sélectionner l’option REGLAGE MANUEL.

A l’aide des touches à curseurs, amenez la barre de sélection sur le NOM que vous souhaitez ajuster.

Une fois cette option mise en valeur, acceptez-en la sélection. Une fois cette option mise en valeur, acceptez la sélection pour changer de nom. La barre de sélection vire au rouge et le caractère choisi clignote pour indiquer que vous pouvez le changer. Remarque: En appuyant sur la touche “0” tous les caracrères du nom choisi effacés.

Vous pouvez ainsi saisir un maximum de 5 caractères - pour changer chaque caractère, utilisez les boutons à curseurs vers le haut et vers le bas.

Pour passer d’un caractère à un autre, utilisez les boutons à curseurs vers la droite et vers la gauche.

Dès que vous avez choisi et saisi le nouveau NOM, confirmez votre choix afin de le mémoriser et, le cas échéant, recommencez cette procédure. Pour ramener votre téléviseur dans son mode de fonctionnement normal, appuyez sur le bouton Télévision de votre télécommande.

Maintenez pendant 5 secondes la pression sur votre bouton MENU pour faire apparaître l’option INSTALLATION du MENU PRINCIPAL.

Appuyez sur le bouton à curseur vers le bas pour sélectionner l’option INSTALLATION.

Une fois cette option mise en valeur, confirmez.

Appuyez sur le bouton à curseur vers le bas pour sélectionner l’option REGLAGE ENCEINTES.

Une fois cette option mise en valeur, confirmez.

Appuyez sur les boutons à curseur vers la gauche et vers la droite pour effectuer votre sélection. Lorsque vous sortez du menu REGLAGE ENCEINTES, la sélection que vous avez choisie restera en viguer jusqu’à ce qu’elle soit modifiée à nouveau.

Pour ramener votre téléviseur dans son mode de fonctionnement normal, appuyez sur le bouton Télévision de votre télécommande. réglage des programmes, du son et de l’image Si vous souhaitez remplacer le son en provenance des haut-parleurs internes de votre téléviseur par des haut-parleurs externes, vous devrez utiliser les prises quadriphoniques. Dans ce cas, vous pouvez mettre les haut-parleurs de votre téléviseur en mode silencieux en plaçant l’option haut-parleurs TV internes en position “ARRET”. Le son proviendra alors uniquement des sources sonores amplifiées externes. réglage des enceintes ...remarques concernant le réglage des enceintes

réglage des programmes, du son et de l’image fonctions sonores Nicam et stéréo

...remarques sur les fonctions Nicam Le Nicam est une méthode de transmission et de réception de sons. Si votre téléviseur n’est pas en mesure de recevoir des programmes en Nicam pour des raisons géographiques, climatiques ou autres ou si cette méthode Nicam n’est pas transmise à l’endroit où vous vous trouvez, votre appareil exploite une source de son mono. stéréo Cet effet produit un son stéréo provenant de votre téléviseur. Utilisez ce mode pour la majorité des programmes que vous regardez à la télévision. Lorsque ce son est sélectionné, le symbole stéréo apparaît. Utilisez le bouton de votre télécommande pour passer sur le mode stéréo. mono Dans ce mode, votre téléviseur produit une source sonore unique. Votre téléviseur choisit automatiquement ce son lorsqu’il détecte un signal en mono. Certains signaux stéréo peuvent être de mauvaise qualité par mauvais temps et, dans ce cas-là, il convient de sélectionner le mode mono pour éviter les sons de qualité médiocre. Utilisez le bouton de votre télécommande pour passer au mode mono. stéréo élargi Cet effet renforce le son stéréo en provenance de votre téléviseur. Cet effet renforce le son stéréo numerique Nicam en forçant votre téléviseur à produire une large zone de son. Utilisez ce mode lorsque vous regardez des films d’aventures ou des manifestations sportives afin d’obtenir une performance acoustique spatialisée. Utilisez le bouton de votre télécommande pour passer sur ce mode stéréo élargi. pseudo stéréo Ce mode crée un son ambiant à partir de signaux mono afin d’imiter un son stéréo. Utilisez le bouton de votre télécommande pour passer dans le mode de son pseudo stéréo. Note: la pseudo stéréo n’est disponible que lors de la transmission de programmes monos.

Appuyez sur le bouton à curseur vers le bas pour sélectionner l’option AUDIO.

Une fois cette option mise en valeur, confirmez.

Sélectionnez la commande à ajuster en utilisant les boutons à curseurs vers le haut et vers le bas.

Une fois la commande choisie mise en valeur, ajustez-la en appuyant sur les boutons à curseurs vers la droite et vers la gauche. commande de volume Cette commande s’utilise pour monter ou baisser le son qui sort des haut-parleurs de votre téléviseur. commande d’équilibre Cette option sert à augmenter ou diminuer le volume du son qui sort de vos haut-parleurs droit et gauche. commande marche/arrêt force sonore Lorsque vous mettez votre téléviseur à bas volume, il suffit de mettre cette option sur la position MARCHE pour obtenir une compensation lorsque les fréquences basses et hautes sont faibles.

Vous pouvez visualiser l'écran EGALISATEUR en sélectionnant l'option ‘PLUS’ à l'aide des boutons à curseurs vers le haut et vers le bas. Une fois cette option mise en valeur, confirmez égalisateur réglage des programmes, du son et de l’image Appuyez sur le bouton MENU pour obtenir le MENU PRINCIPAL. réglages audio et égalisateur

Le menu EGALISATEUR sert à ajuster les plages de tons du son qui sort de votre téléviseur.

réglage des programmes, du son et de l’image réglages audio et égalisateur

Sélectionnez le mode ou la fréquence du son à ajuster en utilisant les boutons à curseurs vers le haut et vers le bas.

Une fois cette option mise en valeur, ajustez-la en appuyant sur les boutons à curseurs vers la droite et vers la gauche. mode Vous avez le choix entre trois ‘modes’ individuels que vous pouvez ajuster en fonction de vos besoins personnels. Programmez une gamme complète de valeurs (voir détails ci-dessous) et votre téléviseur se rappellera des valeurs ainsi programmées pour le numéro de mode approprié. gamme des graves à 120 Hz Cette gamme contrôle les sons graves de votre téléviseur - si les sons graves de votre téléviseur sont trop “puissants”, diminuez la valeur de ce paramètre. gamme mi-graves à 500 Hz Cette gamme est à la base de votre son - si le son du téléviseur est trop riche ou pas assez riche, ajustez ce paramètre pour améliorer le son de votre téléviseur. mi-gamme à 1.5 kHz Utilisez cette option pour ajuster la zone vocale à mi-gamme du son émis par votre téléviseur. gamme mi-haute à 5 kHz Lorsque la valeur de ce paramètre augmente, cela donne une plus grande importance aux instruments à cordes et du type flûte qui sont intégrés au son qu’émet votre téléviseur - lorsqu’au contraire, vous en diminuez la valeur, cela a pour effet d’adoucir le son. gamme haute à 10 kHz Le son net des triangles et des cymbales est renforcé lorsque vous donnez à ce paramètre une valeur plus importante.

Pour ramener votre téléviseur dans son mode de fonctionnement normal, appuyez sur le bouton Télévision de votre télécommande.

Appuyez sur le bouton MENU pour obtenir le MENU PRINCIPAL.

Appuyez sur le bouton à curseur vers le bas pour sélectionner l’option FONCTIONS.

Une fois cette option mise en valeur, confirmez.

Sélectionnez l’option à ajuster en utilisant les boutons à curseurs vers le haut et vers le bas.

Utilisez les boutons à curseurs vers la droite et vers la gauche pour ajuster la fonction choisie.

Une fois cette option mise en valeur, acceptez-en la sélection - lorsque vous arrêtez votre téléviseur, il mémorise vos ajustements lors de sa prochaine mise en route. fonctions téleviseur Cette fonction s’utilise pour ramener automatiquement votre téléviseur dans le mode de veille après un nombre programmé de minutes - utilisez les boutons à curseurs vers la droite et vers la gauche pour régler cette minuterie entre 5 et 120 minutes. Lorsqu’il ne reste plus qu’une minute sur la minuterie, le compte-à-rebours apparaît à l’écran à partir de 59 secondes, jusqu’à zéro. Lorsque la valeur zéro est atteinte, votre téléviseur passe dans le mode de veille. minuterie sommeil ...remarques sur la minuterie

fonctions téleviseur grand écran ...remarques sur les fonctions grand écran De nombreuses stations diffusent aujourd’hui des films et des programmes dans le format cinema. Votre téléviseur contient un logiciel qui détecte ces signaux et fait automatiquement passer votre appareil sur le bon format. Cependant, certains diffuseurs ne transmettent pas ces signaux de détection automatique et, par conséquent, votre téléviseur n’est pas en mesure de reconnaître le format transmis. Ce problème peut être surmonté en appuyant tout simplement sur la touche de votre télécommande afin de faire défiler les diverses options de format. Voir les exemples ci-dessous de formats disponibles format diffusion format

résultat format TV suggéré 16:9 Diffusé en format grand écran. Ce type d’image rempli tout l’écran TV 4:3 16:9 4:3 14:9L 4:3 panoramique C16:9L 4:3 C16:9L C14:9L 4:3 C14:9L C14:9L C14:9L 14:9 Le format 14:9 se situe à mi-chemin entre les signaux transmis sous les rapports 4:3 et 16:9 4:3 Le signal de diffusion 4:3 donne des barres noires sur les côtés de l’écran, ce qui est dû à la compression de l’écran C14:9LS ...remarques sur le format auto Le format auto également étre sélectionné manuellement. Il détecte automatiquement les différents formats d’ecran qui sont transmis: le format traditionnel (4:3) ou le format grand écran (16:9 ou 14:9). Apres avoir détecté le type de signal transmis, votre téléviseur passe automatiquement sur le bon rapport d’écran.

résultat Appuyez sur le bouton MENU pour obtenir le MENU PRINCIPAL.

Appuyez sur le bouton à curseur vers le bas pour sélectionner l’option FONCTIONS.

Une fois cette option mise en valeur, confirmez.

Sélectionnez l’option à ajuster en utilisant les boutons à curseurs vers le haut et vers le bas.

Utilisez les boutons à curseurs vers la droite et vers la gauche pour ajuster la fonction choisie.

Une fois cette option mise en valeur, acceptez-en la sélection - lorsque vous arrêtez votre téléviseur, il mémorise vos ajustements lors. fonctions téleviseur Vote téléviseur a des fonctions par défaut qui peuvent contrôler le format dans lequel votre image TV est présentée. Voir ci-dessous pour saisir et modifier ces fonctions. grand écran ...remarques sur les fonctions par défaut ...remarques sur les options zoom par défaut et 4:3 par défaut De nombreuses stations diffusent aujourd’hui des signaux WSS (c’est-à-dire des signaux grand écran) qui identifient le format image dans lequel sont diffusés les films et les émissions. Votre téléviseur contient un logiciel qui détecte ces signaux WSS et fait automatiquement passer votre téléviseur sur le bon format. Cependant, certains diffuseurs ne transmettent pas ces signaux WSS et, dans ce cas-là, votre téléviseur ne reconnaît pas le format de transmission. Il utilise par conséquent l’option ZOOM PAR DEFAUT pour choisir les critères des images lorsqu’aucun signal WSS n’a été envoyé ou n’a été détecté - ces choix sont expliqués à la page suivante. L’option 4:3 PAR DEFAUT agit de la même façon mais cherche uniquement des signaux grand écran 4:3 WSS. Si de tels signaux sont détectés, le format des images sur votre téléviseur est conforme au réglage de l’option 4:3 PAR DEFAUT. ...remarques sur les fonctions par défaut Si votre téléviseur reçoit un signal grand écran 4:3, le format diffusé peut êtrt réglé en utilisant l’option par défaut 4:3. ... remarques sur la détection auto de signaux grand écran L’option détection auto grand écran lorsqu’elle est MISE EN CIRCUIT (et lorsqu’il n’y a pas de signaux WSS) permet au logiciel de votre téléviseur de rechercher la présence des bandes noires qui apparaissent en haut et en bas des images reçues (voir explication du format C16:9L à la page 22) et reproduit les images sous le format approprié. Si cette option est MISE HORS CIRCUIT (ARRET) et si ces bandes noires ne sont pas détectées, le format image revient à celui qui a été spécifié à l’option ZOOM PAR DEFAUT, lorsqu’il n’y a pas de signaux WSS.

fonctions téleviseur fonctionment du télétexte ...remarques sur le télétexte Le télétexte est un magazine d’informations à l’écran. Pour y entrer il suffit d’appuyer sur le bouton Télétexte de votre télécommande - une page ressemblant à celle qui est illustrée ci-dessous apparaît alors. Sélectionnez le sujet que vous souhaitez voir en tapant un numéro à trois chiffres sur votre télécommande. Ce numéro correspond à un numéro de page. Par exemple, si vous appuyez sur les touches 1 et 0 puis de nouveau sur 1, vous obtiendrez la page 101 qui donne les grands titres d’informations. En variante, vous pouvez appuyer sur le bouton de couleur qui correspond à un sujet donné et qui se trouve au pied de l’écran (service Fastext) ; par exemple, appuyez sur le bouton vert de votre commande pour faire apparaître le magazine des sports. nom du magazine heure numéro de page du magazine titre du magazine récapitulatif des pages Fastext/pages favorites ...remarques sur les pages favorites Votre téléviseur est en mesure de mémoriser quatre de vos pages favorites de télétexte il peut s’agir d’une page de sport, d’une page de cuisine, d’une page de jardinage - c’est vous qui choisissez. Pour y accéder, comme avec le service Fastext, il suffit d’appuyer sur l’un des boutons codés de couleur de votre télécommande. Pour saisir votre page favorite, procédez comme indiqué ci-dessous.

Entrez dans le mode Télétexte en appuyant sur le bouton Télétexte.

Entrez dans le mode Pages favorites en appuyant sur le bouton télévision (cela vous permet de passer du mode Fastext au mode Pages favorites, et vice versa).

Appuyez sur la touche codée de couleur que vous souhaitez utiliser pour une page favorite.

date Saisissez le numéro à 3 chiffres de cette page en utilisant les boutons 0 à 9.

Dès que ce numéro est saisi, maintenez la pression sur le bouton codé de même couleur jusqu’à ce que la case de page favorite vire au blanc avant de reprendre sa couleur d’origine.

Le cas échéant, recommencez cette procédure en utilisant une autre touche de couleur ou appuyez sur le bouton télévision pour ramener votre téléviseur dans son fonctionnement normal. case de pages favorites option 1 télétexte standard Pour exploiter votre télétexte standard, appuyez sur le bouton Télétexte de votre télécommande - vous devez passer sur cet écran avant d'employer l'une des options sur deux pages. option 2 exploitation du télétexte sur une page Cette option divise l'écran visible en deux moitiés afin de voir simultanément deux pages de télétexte. Pour cela, appuyez à une reprise sur le bouton 16:9 de votre télécommande après avoir saisi le mode télétexte standard (voir ci-dessus). Lorsque vous êtes dans cette option et que vous appuyez sur le bouton OK de votre télécommande, l'écran de droite passe au côté gauche et la page est ‘gelée’. Lorsque vous saisissez un nouveau numéro de page, la moitié droite de l'écran change alors que la moitié gauche reste statique. En appuyant sur le bouton ‘X’ de la télécommande, vous effacerez la page de gauche. option 3 page de télétexte et programme télévisé fonctions téleviseur Chez Hitachi, nous avons pris des engagements pour assurer le développement constant des capacités de nos téléviseurs. L'une des fonctions que nous avons mise au point pour vous, en tant que client, est l'expansion du service télétexte qui passe d'un affichage sur une page à une fonction qui se manipule de différentes façons. Les fonctions illustrées ci-dessous montrent comment profiter de cette excellente possibilité quels que soient votre mode de vue et vos besoins. fonctionment télétexte sur deux pages ... remarques sur la fonction télétexte sur deux pages Cette option représente un progrès par rapport à la fonction précédente de ‘mixage’ où une oage transparente recouvrair le programme télévisé que vous regardiez, en divisant l’écran en deux. Appuyez deux fois sur le bouton 16:9 de votre télécommande (de l’option 1) pour utiliser cette fonction. Cette option a la même fonction que la page télétexte standard (voir option 1) mais permet de continuer à regarder le programme télévise avant de passer dans le mode télétexte. Pour ramener votre téléviseur dans son mode de fonctionnement normal, appuyez sur le bouton Télévision de votre télécommande.

fonctions téleviseur balayage progressif (Progressive Scan) et image en 100Hz

Sur un téléviseur standard en 50 Hz, l’image est créée en deux stades séparés. Par exemple, les lignes de visionnement 1, 3, 5, etc., se remplissent en premier. Dès que ce stade est terminé, les lignes de visionnement 2, 4, 6, etc., se remplissent. Cela signifie qu’après ces deux stades toutes les lignes de l’écran de votre téléviseur sont remplies (au total il y en a 625), ce qui donne une image complète. Ce procédé se répète ensuite pour créer les images que vous voyez sur l’écran d’un téléviseur traditionnel. Remarque: votre modèle n’affiche pas d’images standard en 50 Hz. visionnement progressif

Avec le balayage progressif d’Hitachi (Progressive Scan), votre téléviseur pense toujours à ce qui va se passer et remplit les 625 lignes de visionnement en une seule opération afin de créer une image complète. Cette addition progressive d’informations linéaires supplémentaires donne des images plus lumineuses et plus détaillées que sur des téléviseurs traditionnels et, en outre, ces images ne “tremblent” pas comme c’est souvent le cas sur les postes de 50 Hz. visionnement naturel en 100 Hz Notre téléviseur 100 Hz crée deux fois plus d’images par seconde qu’un poste traditionnel de 50 Hz. Cela donne des images totales plus nettes, plus claires et plus stables et sans aucun scintillement. Nos appareils de 100 Hz font également appel à la technologie dite du visionnement naturel (‘Natural Scan’). Ce procédé élimine le léger tremblement des lignes à l’image, tremblement qui apparaît sur les téléviseurs traditionnels. L’image est donc parfaitement stable, claire et détaillée. Pour passer du balayge progressif (progressive scan) au visionnement naturel en 100 Hz, et vice-versa, appuyez sur le bouton de votre télécommande. fonctions téleviseur ... remarques sur l'image démultipliée En appuyant sur le bouton Image démultipliée (Multiple picture) de la télécommande ( ), l'écran de votre téléviseur fait défiler et affiche les différentes chaînes qu'il reçoit au niveau de votre antenne (en fonction du mode d'affichage - voir ci-dessous). L'exemple ci-contre montre le mode d'affichage 4 Appuyez sur la touche MENU pour obtenir le MENU PRINCIPAL.

Appuyez sur le curseur vers le bas pour sélectionner l'option FONCTIONS

Une fois cette option mise en valeur, validez-la.

Utilisez les curseurs vers le haut et vers le bas pour sélectionner l'option MOSAIQUE.

Appuyez sur la touche OK de votre télécommande pour valider votre sélection.

Utilisez les curseurs vers le haut et vers le bas pour choisir une option ; utilisez les curseurs vers la gauche et vers la droite pour en ajuster les valeurs. image démultiplée

Remarque : si le mode d'affichage sélectionné est l'option 16 et si vous ne recevez que 10 chaînes, 6 d'entre elles seront répétées. Mode d'affichage Il détermine le nombre de canaux que vous pouvez voir simultanément : 4, 12 ou 16. Mode de scrutation Il vous permet de voir les images démultipliées provenant de différentes chaînes (option "Multi") ou des images démultipliées provenant d'une même chaîne (option "Unique"). Temporisation de scrutation Cette option vous permet de déterminer le temps qui s'écoule avant que les images n'apparaissent sur l'écran de votre téléviseur lorsque vous passez dans le mode Image démultipliée - plus l'aiguille se trouve à gauche et plus la temporisation est courte et, au contraire, plus l'aiguille se trouve à droite et plus cette temporisation est longue.

Pour ramener votre téléviseur dans son mode de fonctionnement normal, appuyez sur la touche Téléviseur de votre télécommande.

branchment d’équipements externes information sur la prise arrière et la prise péritel

AV1 Avant de brancher un équipement externe, veuillez consulter la section Réglage AV. 2 X 15W AV2

AV1 prises DIN Ces prises s’utilisent pour brancher deux hautparleurs externes pour lesquels aucun amplificateur n’est nécessaire. R correspond au haut-parleur externe droit et L au hautparleur externe gauche. entrée Péritel AV1 Utilisez cette prise pour brancher un appareil ordinaire VHS, S-VHS ou Hi8 sur votre téléviseur. entrée Péritel AV2 Utilisez cette prise pour raccorder un équipement diffusant en vidéo numérique, un ordinateur ou une console de jeux sur votre téléviseur. prises quadriphoniques Utilisez ces connections pour brancher vos conducteurs sur les amplificateurs et haut-parleurs: R correspond à l’amplificateur et hautparleur de droite L correspond à l’amplificateur et hautparleur de gauche prise d’antenne RF Elle doit être raccordée en permanence à une source RF - c’est-à-dire à votre antenne. entrée audio droite Utilisez cette prise ainsi que l’entrée audio gauche pour que les haut-parleurs de votre téléviseur diffusent le son en provenance de votre équipement. Avant de brancher un équipement externe, veuillez consulter la section Réglage AV. entrée audio gauche branchement d’écouteurs Pour utiliser des écouteurs avec votre téléviseur, introduisez la prise jack d’écouteurs (de 3,5 mm) dans la prise femelle correspondante. Utilisez cette prise ainsi que l’entrée audio droite pour que les haut-parleurs de votre téléviseur diffusent le son en provenance de votre équipement interne. entrée video prise S-VHS Utilisez cette prise avec une caméra S-VHS ou HI8 pour visionner vos enregistrements. Utilisez cette prise avec une caméra standard 8 mm pour visionner des images en provenance de votre équipement. branchement sur la prise secteur Remarque importante - veuillez lire les consignes de sécurité de votre téléviseur de la page 4 avant de brancher votre téléviseur et des appareils externes. Si vous comptez brancher sur votre téléviseur un appareil de vidéodiffusion numérique, un ordinateur ou une console de jeux vidéo, utilisez la prise AV2 qui se trouve au dos de votre téléviseur comme entrée RVB. REMARQUE IMPORTANTE : l’utilisation prolongée d’un matériel informatique ou de jeux sur ce téléviseur risque de provoquer des dégâts irréversibles au niveau de votre tube cathodique. Pour éviter ce type d’endommagement, réduisez la luminosité et le contraste à un niveau acceptable et limitez la durée d’emploi de l’équipement informatique. branchment d’équipements externes Le branchement d’un caméscope sur votre téléviseur est très simple. Premièrement, identifiez le caméscope et ses prises de raccordement. S’il s’agit d’une caméra standard 8 mm, il est probable que les prises seront du type “RCA”. Si vous avez une caméra S-VHS ou HI8, il est probable qu’il y aura une prise S-VHS. Ouvrez la porte du panneau avant de commande pour brancher votre équipement en procédant comme indiqué ci-après. Mettez votre téléviseur en marche puis appuyez sur le bouton TV/AV de la télécommande jusqu’à ce que la mention AV3 apparaisse sur l’écran de votre téléviseur. Commencez maintenant le visionnement avec votre équipement. En variante, vous pouvez attribuer un numéro individuel de chaîne à votre caméscope consultez la section intitulée saisie de source de signaux. branchment d’un caméscope et d’un ordinateur caméscope

branchment d’équipements externes saisie de source de signaux ...remarques sur l'entrée de source de signaux Chaque appareil extérieur qui est raccordé à votre téléviseur doit avoir sa propre prise d'entrée. Si cet appareil extérieur a également son propre numéro de chaîne, cela simplifie les interventions et donne une meilleure organisation. Cette fonction d'entrée de source de signaux vous permet de dire à la chaîne attribuée l'appareil qui est raccordé à chaque prise. Cela devrait permettre de passer plus facilement d'un fonctionnement normal à l'utilisation d'un appareil branché. Par exemple, si vous souhaitez brancher une console de jeux sur votre téléviseur :

1. Raccordez-la à la prise AV2 à l'aide du cordon Péritel.

2. Donnez à votre console de jeux un numéro spécifique de chaîne qui n'a pas encore été utilisé.

3. Si vous le souhaitez, vous pouvez changer le numéro de chaîne.

4. Donnez à cette chaîne la source correcte de signaux AV.

Maintenez pendant 5 secondes la pression sur le bouton MENU pour faire apparaître l’option INSTALLATION du MENU PRINCIPAL.

Appuyez sur le bouton à curseur vers le bas pour sélectionner l’option INSTALLATION.

Une fois cette option mise en valeur, confirmez.

Appuyez sur le bouton à curseur vers le bas pour sélectionner l’option REGLAGE MANUEL.

Une fois cette option mise en valeur, acceptez-en la sélection.

Utilisez les touches à curseurs pour amener la barre de sélection sur l’AV que vous souhaitez ajuster.

Une fois cette option mise en valeur, acceptez la sélection de changement de fréquence. La barre de sélection vire au rouge pour indiquer que vous pouvez la changer.

Sélectionnez votre méthode de saisie de SOURCE DE SIGNAUX en utilisant les boutons à curseurs vers le haut et vers le bas. option 1 AV1 est la source de signaux utilisée lors du branchement d’un équipement externe (exemple: un magnétoscope) sur la prise AV1 qui se trouve au dos de votre téléviseur en utilisant un conducteur Péritel.

option 3 AV3 est la source de signaux utilisée lors du branchement temporaire d’un équipement (exemple : un caméscope) sur votre téléviseur, en utilisant les prises audio/vidéo qui se trouvent à l’avant de votre téléviseur. option 4 RGB est la source de signaux utilisée lors du branchement d’un équipement de diffusion vidéo numérique ou d’un système personnel de loisirs sur votre téléviseur en utilisant le conducteur Péritel AV2 qui se trouve au dos de votre téléviseur. ...remarques sur la source de signaux RF RF est la source de signaux qu’utilisent les diffusions standard de télévision et c’est celle qu’il faut utiliser pour programmer les chaînes TF1, France 2, France 3, Canal+, 5e/ante et M6. Cette source semble vide.

Dès que vous avez sélectionné la source de signaux de chaque numéro de chaîne, vous pouvez conserver ces valeurs dans la mémoire de votre téléviseur en appuyant sur le bouton de confirmation.

Pour ramener votre téléviseur dans son mode de fonctionnement normal, appuyez sur le bouton Télévision de votre télécommande. branchment d’équipements externes AV2 est la source de signaux qui s'utilise lors du branchement d'un appareil extérieur comme, par exemple, un système hifi ou un décodeur satellite grâce à un cordon Péritel raccordé à la prise AV2 qui se trouve au dos de votre téléviseur. saisie de source de signaux option 2

branchment d’équipements externes panneau de commande du téléviseur

témoin lumineux du mode Téléviseur bouton marche/arrêt Utilisez-le pour mettre votre téléviseur en marche et l’arrêter. (Lorsque vous l'avez arrêté en utilisant ce bouton, votre téléviseur ne consomme pas d'électricité - contrairement au mode de veille). Il s’allume lorsque votre téléviseur marche et lorsqu’il est dans le mode de veille. Il clignote pendant l’envoi à votre téléviseur d’une fonction par la télécommande. lentille infrarouge Elle lit les commandes en provenance de votre télécommande. panneau des commandes du téléviseur Pour utiliser les commandes, il faut exercer une pression sur cette porte puis la relâcher. prise écouteurs S’utilise avec des écouteurs (une prise jack stéréo de 3,5 mm est nécessaire). prise S-VHS Cette prise s’utilise avec un appareil externe. prises audio/vidéo Ces prises s’utilisent avec un appareil externe. boutons de volume Ils servent à augmenter “+” ou à diminuer “-” le son émis par votre téléviseur (ou servent de curseurs vers la droite et la gauche lorsque vous êtes sur l’un des menus affichés à l’écran). boutons de chaînes Ils permettent de changer de chaîne dans le sens plus “+” ou dans le sens moins “-” (ou servent de curseurs vers le haut et vers le bas lorsque vous êtes sur l’un des menus affichés à l’écran). bouton menu Il sert à accéder à votre écran MENU PRINCIPAL qui permet d’ajuster les différentes fonctions de votre téléviseur. ...remarques sur l’utilisation de magnétoscopes faisant appel à “Réglage AV” L’écran de Réglage AV est un moyen de fournir des consignes à votre téléviseur pour qu’il reconnaisse les appareils externes qui sont raccordés à la prise Péritel de votre téléviseur, à la prise S-VHS et/ou aux prises audio. Si un tel équipement est raccordé à votre téléviseur (de façon permanente comme, par exemple, un magnétoscope ou temporairement comme, par exemple, un caméscope), il est important que votre téléviseur reconnaisse le type d’appareils ainsi raccordés. Pour cela, vous devez amener l’option AV correspondante sur la position MARCHE pour tous les magnétoscopes et caméscopes (si vous avez un équipement S-VHS ou Hi8, l’option MODE AV1 SAV doit être programmée sur le réglage approprié - nous recommandons dans ce cas l’option AUTO). Par exemple, si un magnétoscope est raccordé à votre prise Péritel AV1, il faut que cette dernière occupe la position MARCHE.

Maintenez la pression pendant 5 secondes sur votre bouton MENU pour faire apparaître l’option INSTALLATION du MENU PRINCIPAL.

Appuyez sur le bouton à curseur vers le bas pour sélectionner l’option INSTALLATION.

Une fois cette option mise en valeur, confirmez.

Appuyez sur le bouton à curseur vers le bas pour sélectionner l’option REGLAGE AV.

Une fois cette option mise en valeur, confirmez.

Utilisez les touches à curseurs vers le haut et vers le bas pour sélectionner l’option AV à ajuster.

Ajustez l’option AV choisie en utilisant les boutons à curseurs vers la gauche et vers la droite.

branchment d’équipements externes Il est très important d’ajuster correctement l’option Réglage AV lors du branchement d’un appareil externe sur votre téléviseur. En effet, un réglage incorrect peut entraîner une division et des parasites au niveau de l’image. réglage AV remarque importante Une fois cette option mise en valeur, confirmez.

informations guide de dépannage Questions Réponses Mon téléviseur ne se met pas en route, pourquoi? Vérifiez que votre prise murale est bien branchée et en circuit. Vérifiez le fusible et assurez-vous que le téléviseur n’est pas dans le mode de veille (voir ci-dessous). Ma télécommande ne fonctionne pas, pourquoi? Vérifiez qu’il n’y a pas d’obstacles entre la télécommande et la lentille infrarouge du téléviseur ou que les piles ne sont pas à plat - si elles sont à plat, remplacez toutes les piles. identification du problème image enneigée - son médiocre. images multiples - son correct. raison possible cable remède Le branchement du conducteur de l’antenne sur votre téléviseur n’est pas bon. Effectuez un nouveau branchement et/ou changez la prise de l’antenne. Les connexions de l’antenne sont corrodées ou de mauvaise qualité. Effectuez un nouveau branchement ou remplacez le conducteur. L’antenne a bougé. Réalignez l’antenne. Les conditions météorologiques sont mauvaises. Aucun. Problèmes d’émetteur. Vérifiez auprès de l’opérateur local. L’antenne a bougé. Réalignez l’antenne. Le téléviseur n’est pas bien programmé. Procédez à une nouvelle programmation ou à un réglage précis de votre téléviseur. Les conditions météorologiques sont mauvaises. Aucun. Problèmes d’émetteur. Vérifiez auprès de l’opérateur local. L’entrée AV n’est pas bien réglée. Vérifiez l’appareil externe qui est branché et vérifiez le type de prise Péritel AV. Parasites magnétiques en provenance de moteurs électriques ou mécaniques, d’éclairages fluorescents, de radios portatives, etc. Vérifiez le blindage de ces appareils; procédez aux remplacements nécessaires ou éloignez-les de votre téléviseur. parasites intermittents Le téléviseur est probablement dans le mode AV. pas d’image ou de son Appuyez sur le bouton télévision ou sur les boutons de la télécommande pour ramener votre téléviseur dans son mode de fonctionnement normal. Les commandes image/ son sont réglées sur des valeurs minimales. Vérifiez les commandes image/ son (consultez le MENU PRINCIPAL). Le téléviseur est dans le mode de veille. Appuyez sur l’un des boutons

Si un problème persiste après avoir consulté ce guide, contactez immédiatement votre revendeur. Vous ne devez EN AUCUN CAS retirer le couvercle arrière de votre téléviseur.

Hitachi a signé les engagements pris par l’industrie des appareils électroniques de grande consommation en faveur d’une réduction de la consommation électrique par les téléviseurs et les magnétoscopes dans le mode de veille. Bien que votre téléviseur consomme peu de courant, vous pouvez annuler complètement le gaspillage en arrêtant votre téléviseur après chaque utilisation. Vous devez à tout le moins arrêter votre téléviseur pendant la nuit ou lorsque vous vous absentez de chez vous. Vous devez également tenir compte d’autres facteurs de fonctionnement de votre appareil. La réduction du volume à des niveaux raisonnables vous permet de diminuer la consommation électrique ainsi que la nuisance provoquée par le bruit. La réduction du contraste peut donner une image plus agréable tout en diminuant la consommation de courant. L’établissement de fabrication d’Hitachi Home Electronics (Europe) Ltd., qui est implanté au Pays de Galles, est homologué par l’Institut britannique de normalisation BSI et a fait l’objet d’une évaluation qui a confirmé qu’il était conforme à la norme ISO 9001 de gestion de qualité (certificat FM32366). Votre téléviseur a été réalisé en conformité avec la norme de gestion de qualité environnementale ISO14001, certificat EMS 36168. informations remarques d’HITACHI sur l’environement Notice sur l’environnement Le papier employé pour imprimer ce mode d’emploi vient de forêts reproductibles, en conformité avec les engagements pris par Hitachi en faveur de l’environnement de notre planète.

FONCTION Entrée de chrominance Entrée de luminance Masse de chrominance Masse de luminance Masse de cadre prise S-VHS
