BEDIENUNGSANLEITUNG CL32WF720AN HITACHI

• N° 15 – 12 Nishi Shinbashi, 2 – Chome Minato-Ku, Tokyo 105, Japon Tel. 3 32581111 HITACHI HOME ELECTRONICS (EUROPE) Ltd, Dukes Meadow, Millboard Road, Bourne End, Buckinghamshire, UK, SL8 5XF Tel: 01628 643 000 Email: consumer-service@hitachi-eu.com HITACHI SALES EUROPA GmbH, Am Seesterns 18, 40547 Dusseldorf, DEUTSCHLAND, Tel: 0211 529150 Email: HSE-DUS.Service@Hitachi-eu.com HITACHI SALES ITALIANA SPA, ViaGulli n.39,20147 Milan, ITALIA, Tel: 02 38073415 Email: customerservice.italy@hitachi-eu.com HITACHI FRANCE S.A.,BP 45, 69671 Bron Cedex, FRANCE, Tel: (33) 04-72-14-29-70 Email: conso-hitachi@compuserve.com HITACHI SALES IBERICA, S.A., Gran Via Carlos III. 101-1, 08028 Barcelona, ESPAÑA, Tel: +34 93 409 25 50 Email: rplan@hitachi-eu-com HITACHI HOME ELECTRONICS (HELAS) S.A., Faliroy 91, 11741 Athens, GREECE, Tel: 01-9242620 Email: dimitra.vlachou@hitachi-eu.com HITACHI HOME ELECTRONICS (NORDIC) AB, Haukadalsgatan 10, Box 77, S-164 94 Kista, SVERIGA, Tel: +46 08 562 711 00 Email: csgswe@hitachi-eu.com HITACHI HOME ELECTRONICS NORWAY, Brugata 14, N-0186 Oslo, NORGE, Tel: +47 02205 9060 Email: csgnor@hitachi-eu.com ITEM N.V./S.A.(INTERNATIONAL TRADE FOR ELECTRONIC MATERIAL & MEDIA N.V./S.A.),UCO Tower Bellevue, 17-B-9050 Gent, BELGIQUE (for BENELUX) Tel: (32) 02 9 230 4801 Email: hitachi.item@skynet.be
• dans le monde entier CL32WF720AN CL28WF720AN Bedienungsanleitung S C R E E N Herzlichen Glückwunsch zum Kauf eines Hitachi-Produkts auf dem neuesten Stand der Technik. Hitachi ist stolz auf seine erstklassigen Fernsehgeräte mit ihrer hervorragenden Bild- und Tonqualität, die so zuverlässig sind, wie es der gute Ruf von Hitachi verspricht. Ihr Fernsehgerät wird Ihnen viele Jahre mit störungsfreiem Betrieb Freude machen. Nehmen Sie sich die Zeit und lesen Sie die Bedienungsanleitung aufmerksam durch. Wenn Probleme auftreten sollten, lesen Sie zunächst die Hinweise im Abschnitt Fehlersuche auf der Rückseite dieser Broschüre. Wenn die dortigen Hinweise wider Erwarten nicht helfen und das Problem Ihres Gerätes fortbesteht, wenden Sie sich unverzüglich an Ihren Fachhändler. Inhalt Sicherheit Fernsehgerät p. 42
• Batterien - Sicherheit und Installation p. 43
• Setup und Einstellung Installation von Antenne und Videorecorder p. 44
• Installation von Antenne, Satellitenempfänger und Videorecorder p. 45
• Auto-Suchlauf p. 46
• Manuelle Einstellung p. 47
• Fernbedienungselemente Programmeinstellung p. 49
• Sonstige Funktionen p. 50
• Teletext-Funktionen p. 51
• Programm-, Sound- und Bildeinstellung Bildregler p. 52
• Programm-Austausch p. 53
• Programm-Umbenennung p. 54
• Lautsprecher Setup p. 55
• Sound - Funktionen p. 56
• Audio- und Equalizer Bedienungselemente p. 57
• Gerätefunktionen Auto-Abschaltung p. 59
• Breitbild p. 60
• Teletext-Betrieb p. 62
• Videotext- und Toptext- betrieb p. 63
• Teletext-Doppelseitenfunktion p. 64
• Progressive Scan und 100 Hz-Bild p. 65
• Mehrfachbild p. 66
• Anschluß anderer Geräte Anschluß externer Ausrüstung p. 67
• Anschluß von Camcorder und Computer p. 68
• Signalquelleneingabe p. 69
• Fernsehgerät - Bedienfeld p. 71
• AV-Einstellung p. 72
• Informationen zum Fernsehgerät Fehlersuchanleitung p. 73
• Hitachi - Umweltschutzhinweise p. 74

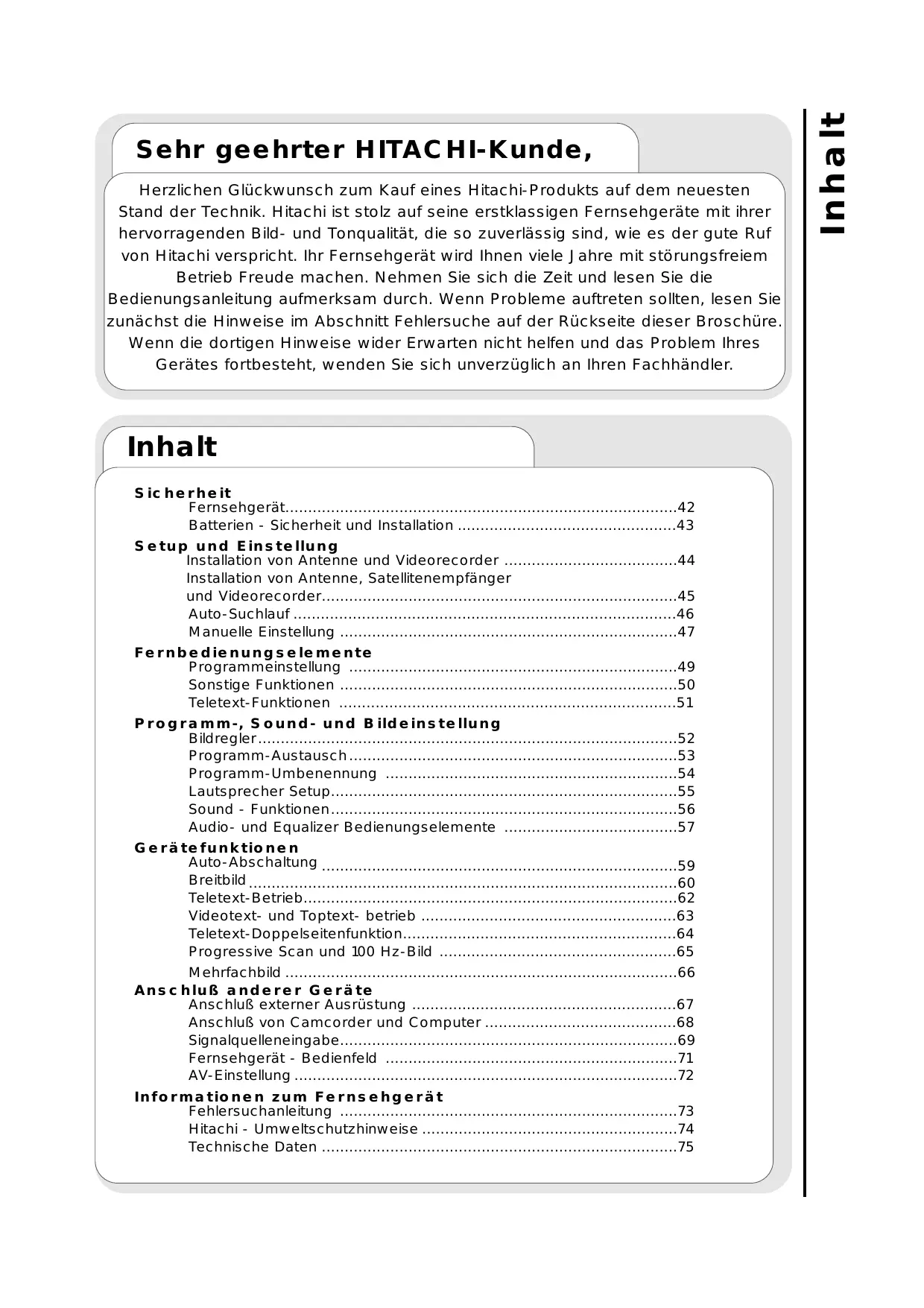

• Technische Daten Inhalt Sehr geehrter HITACHI-Kunde, Sicherheit Fernsehgerät Bei der Konstruktion und Herstellung dieses Fernsehgerätes wurde auf die Einhaltung internationaler Sicherheitsnormen geachtet. Wie bei allen Elektrogeräten muß aber mit Sorgfalt vorgegangen werden, um beste Ergebnisse zu erzielen und die Sicherheit zu gewährleisten - lesen Sie daher bitte die vorliegende Bedienungsanleitung, bevor Sie versuchen, diese Ausrüstung zu installieren und zu benutzen. lesen Sie daher bitte die vorliegende Bedienungsanleitung, bevor Sie versuchen, diese Ausrüstung zu installieren und zu benutzen Beachten Sie beim, daß alle Anschlüsse (einschl. Netzstecker, Verläangerungskabel und Verbindungen zwischen den einzelnen Geräten) korrekt und in Übereinstimmung mit den Anweisungen des Herstellers vorgenommen werden. Vor dem Herstellen bzw. Wechseln von Verbindungen bitte Gerät abschalten und Netzstecker ziehen. Wenden Sie sich bei etwaigen Zweifeln bzgl. Installation, Betrieb oder Sicherheit Ihrer Ausrüstung an Ihren Händler. Gehen Sie mit Glasplatten oder -türen an vorsichtig um. Stellen Sie Ihr Fernsehgerät auf eine ebene Oberfläche oder, falls mitgeliefert, auf den Ständer (Zubehör). Entfernen Sie keine feste Abdeckung, weil dadurch gefährliche Spannungen bloßgelegt werden können. Schneiden Sie keinen eingebauten Netzstecker ab, weil er einen speziellen Störschutzfilter enthalten kann, dessen Wegnahme zu Leistungsbeeinträchtigung führen könnte. Wenn Sie das Kabel verlängern wollen, verwenden Sie ein geeignetes Verlängerungskabel oder wenden Sie sich an Ihren Händler. Betreiben Sie die Geräte nicht weiter, wenn Sie irgendwelche Zweifel dahingehend haben, ob sie normal arbeitet oder in irgendeiner Weise beschädigt ist - abschalten, den Netzstecker ziehen und sich an Ihren Händler wenden. Wenn Sie vorhaben, dieses Fernsehgerät in einem Schrank oder einer Mauernische zu positionieren, vergewissern Sie sich bitte, daß mindestens 100 mm (10 cm) Freiraum seitlich, hinten und oben am Fernsehgerät vorhanden ist. Dadurch wird für ausreichende Lüftung beim Betrieb Ihres Fernsehgerätes gesorgt. Lassen Sie unbeaufsichtigte Geräte nicht eingeschaltet, sofern nicht ausgesagt wird, daß sie hierfür konstruiert sind. Schalten Sie sie anhand des Geräteschalters ab und zeigen Sie Ihrer Familie, wie dies gemacht wird. Treffen Sie für gebrechliche und behinderte Menschen besondere Vorkehrungen. Während des Betriebs weder die Lüftung der Geräte verstellen, z.B. mit Vorhängen oder Raumtextilien, noch Ihr Fernsehgerät auf einen Teppich stellen, wodurch die Lüftung ebenfalls behindert werden könnte. Überhitzung verursacht Schäden und verkürzt die Lebensdauer Ihrer Geräte. KEINE behelfsmäßigen Ständer benutzen und NIEMALS Beine mit Schrauben am Fernsehgerät befestigen. Zur Gewährleistung völliger Sicherheit ist stets der vom Hersteller zugelassene Ständer (bzw. Beine) mit den bereitgestellten Befestigungselementen zu benutzen. NICHT zulassen, daß Elektroausrüstung regen oder Feuchtigkeit ausgesetzt ist. KEINE heißen Gegenstände wie Kerzen oder Nachtlichter auf oder nahe an das Gerät stellen. Der Kunststoff kann durch hohe Temperaturen schmelzen, und es besteht Brandgefahr. Die Sendungen unter Kopfhörern NICHT bei voller Lautstärke verfolgen, da dadurch ihr Gehör dauerhaft geschädigt werden kann. Niemals zulassen, daß irgendetwas - insbesondere durch Kinder - in Löcher, Schlitze oder sonstige Öffnungen im Fernsehgerät gesteckt wird - dies könnte zu einem tödlichen Schock führen. Bei Elektroausrüstung jeglicher Art niemals raten oder Risiken eingehen - Vorsicht ist bekanntlich die Mutter der Porzellankiste! Bitte lassen Sie sich durch Stereoanlagen oder Radios NIEMALS vom Straßenverker ablenken. Es ist verboten, während des Autofahrens fernzusehen. p. 75

Darauf achten, daß Ihre Batterien richtig eingesetzt werden, wobei die Symbole '+' und '-' an Batterie und Gerät beachtet werden. Falsches Einsetzen kann zum Auslaufen oder - in Extremfällen - zu Feuer oder Explosion führen. Jeweils den gesamten Batteriesatz austauschen und darauf achten, alte und neue Batterien unterschiedlicher Art nicht zu kombinieren, weil dies zum Auslaufen oder - in Extremfällen - zu Feuer oder Explosion führen kann. Ungebrauchte Batterien in ihrer Verpackung und fern von Metallgegenständen aufbewahren, die einen Kurzschluß verursachen können, was zum Auslaufen oder - in Extremfällen - zu Feuer oder Explosion führen kann. stets niemals! niemals!

Alte, erschöpfte Batterien aus der Ausrüstung herausnehmen. Außerdem alle Batterien aus Ausrüstung herausnehmen, die längere Zeit nicht benutzt wird. Ansonsten können die Batterien auslaufen und Schäden verursachen. Niemals Batterien durch Feuer entsorgen, weil dies eine Explosion verursachen kann. Die Umwelt respektieren - Batterien stets auf umweltfreundliche Weise entsorgen. Niemals versuchen, gewöhnliche Batterien wiederaufzuladen, weder in einem Ladegerät noch durch Hitzeanwendung. Sie können auslaufen, Feuer verursachen oder gar explodieren. Wiederaufladbare NiCAD-Batterien und Ladegeräte sind im führenden Elektrofachhandel erhältlich. Sicherheit stets batterien - sicherheit installation stets Batterien - Installation

Entfernen Sie die Abdeckung der Fernbedienung, indem Sie die Abdeckung an der Aussparung anheben.

Setzen Sie die Batterien lt. Darstellung in die Fernbedienung ein und setzen Sie die Abdeckung wieder auf.

1. Beim Einsetzen der Batterien sicherstellen, daß die Polungen stimmen, d.h. + an +, - an -.

2. Die Batterien durch gleichwertige Batterien vom Typ 'AA' ersetzen.

3. Alte Batterien unter Befolgung der Batterie-Sicherheitsrichtlinien gefahrlos entsorgen.

Setup und Einstellung installation von Antenne und Videorecorder Anschluß der Antenne 2 X 15W AV2 Empfangsantenne

AV1 Antennen Wandsteckdose

Antenne (HF) an die mit bezeichnete HF 'ein'Buchse des Fernsehgerätes anschließen Anschluß von Antenne und Videorecorder 2 X 15W AV2 Empfangsantenne Den Ausgang des Videorecorders ('out') an die mit bezeichnete HFBuchse 'in' Ihres Fernsehgerätes anschließen

Scart-Kabel sind als Sonderzubehör erhältlich Antennen Wandsteckdose

Das Antennen- (HF) Kabel an den mit bezeichneten Eingang des Videorecorders ('in') Videorecorder (VCR) (in Netzsteckdose einzustecken) WICHTIGER HINWEIS. Wenn Sie Ihren Videorecorder an Ihr Fernsehgerät anschließen, muß der AV-Mode zur Gewährleistung bester Bildqualität richtig eingestellt werden - siehe Abschnitt AV-Einstellung.

Empfangsantenne Satellitendecoder (in Netzsteckdose einzustecken) Antennen Wandsteckdose

Scart-Kabel sind als Sonderzubehör erhältlich (HF)-Kabel der Antenne an mit bezeichneten Eingang ('in') des Satellitenempfängers anschließen Ausgang ('out') des Satellitenempfängers an mit bezeichneten Eingang ('in') des Videorecorders anschließen Ausgang ('out') des Satellitenempfängers an mit bezeichneten Eingang ('in') des Videorecorders anschließen Videorecorder (VCR) (in Netzsteckdose einzustecken) Ein Scart-Kabel sollte zwischen Ihrem Fernsehgerät und Videorecorder (VCR) angeschlossen *werden, um Ihre Bild- und Soundqualität zu verbessern. Scart-Kabel sind unerläßlich, wenn Sie einen Stereo-Fernseher und -VCR haben und Stereo-Sound wiedergeben wollen. Diese Kabel sind bei Ihrem Hitachi-Händler oder im führenden Elektrofachhandel erhältlich. VHS-Videoausrüstung sollte an die Scart-Buchse AV1 auf der Rückseite Ihres Fernsehgerätes angeschlossen werden. AV1 kann eine individuelle Programmnummer zugeordnet werden, was Ihnen einfacheren Zugang zum Ansehen von Sendungen über externe Ausrüstung ermöglicht. Auf Seite 67 wird erläutert, wie man einem AV-Signal eine individuelle Programmnummer zuordnet. Anschluß an die Netzsteckdose Wichtiger Hinweis - Bitte lesen Sie vor dem Anschluß Ihres Fernsehgerätes und der externen Ausrüstung die Fernsehgerät - Sicherheit auf Seite 42, wenn Sie dies nicht bereits getan haben. Stecker anschließen Setup und Einstellung 2 X 15W

installation von Antenne, Satellitenempfänger und Videorecorder Installation von Satellitenempfänger und Videorecorder

Setup und Einstellung auto-suchlauf Wichtiger Hinweis Schalten Sie Ihr Fernsehgerät erst ein, wenn die gesamte externe Ausrüstung angeschlossen ist. Falls Sie einen Videorecorder (VCR) oder Satellitenempfänger an dieses Fernsehgerät angeschlossen haben, stellen Sie bitte sicher, daß sie vor Beginn des AutoSuchlaufs eingeschaltet sind. Bei einem VCR legen Sie eine vorbespielte Kassette ein und beginnen mit der Wiedergabe. Bei einem Satellitenempfänger wählen Sie Sky News. Durch diese Maßnahmen wird sichergestellt, daß Ihre gesamte externe Ausrüstung während des Auto-Suchlaufs eingestellt wird.

Zur Vereinfachung der Programmeinstellung hat HITACHI ein automatisches Suchverfahren zum Auffinden der Programme installiert. Schalten Sie Ihr Fernsehgerät ein.

Im ersten Bildschirm werden Sie aufgefordert, die Sprache Ihrer Fernsehgerätanzeige zu wählen. Benutzen Sie die nach-oben-/bachunten-Tasten zur Wahl Ihrer Sprache.

Wenn Sie davon überzeugt sind, daß die gesamte externe Ausrüstung angeschlossen ist, drücken Sie die Taste OK auf Ihrer Fernbedienung, woraufhin der AUTOSUCHLAUF beginnt. Der Landesbildschirm verlangt von Ihnen die Eingabe des Landes, in welchem Sie fernsehen werden. Benutzen Sie die linken und rechten Tasten auf Ihrer Fernbedienung und drücken Sie die Taste OK zur Auswahl.

Ihr Fernsehgerät sucht jetzt die Frequenzen ab und führt sie in folgender Reihenfolge auf 0.Video, 1.ARD, 2.ZDF, 3.NDR.

Anhand der Tasten 'auf' und 'ab' können Sie sich alle gefundenen und beim AUTO-SUCHLAUF gespeicherten Programme ansehen.

Drücken Sie OK, um die Auswahl anzunehmen. Zur Beendigung des Installationsprozesses und zur Rückkehr zum normalen TV-Betrieb drücken Sie zweimal die Menü-Taste auf Ihrer Fernbedienung.

Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint.

Zur Auswahl von INSTALLIEREN drücken Sie die Cursor ab-Taste.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Führen Sie die Auswahlleiste mit den Cursortasten über die einzustellende ProgrammFREQUENZ.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an, um die Frequenz zu ändern, und Sie werden sehen, wie die Auswahlleiste rot wird - sie steht zur Änderung bereit.

Entscheiden Sie sich für die FREQUENZEingabemethode Ihrer Wahl anhand der linken/rechten Cursortaste. Setup und Einstellung Neben der automatischen Einstellung können Sie auf ihrem HITACHI-Fernsehgerät ebenfalls Sendefrequenzen mit Hilfe mehrerer verschiedener Methoden eingeben. Bitte folgen Sie untenstehenden Anleitungen und wählen Sie eine der fünf Eingabemethoden. Manualle Einstellung Wichtiger Hinweis Eingabemethode 1 Die erste Option besteht in der Feineinstellung der gewählten Frequenz, entweder nach oben oder unten. Eingabemethode 2 Wenn die rechte Cursortaste gedrückt wird, wird Auto-Suchlauf zu einer Option - Sie können entweder auf- oder abwärts suchen.

Setup und Einstellung Manualle Einstellung Eingabemethode 3 Wenn die rechte Cursortaste erneut gedrückt wird, können Sie anhand der Tasten 0-9 eine zweistellige Kanalnummer (CH) eingeben. Eingabemethode 4 Wenn die rechte Cursortaste erneut gedrückt wird, können Sie anhand der Tasten 0-9 eine zweistellige S-Kanalnummer eingeben. Eingabemethode 5 Wenn die rechte Cursortaste erneut gedrückt wird, können Sie anhand der numerierten Fernbedienungstasten eine fünfstellige Frequenz manuell eingeben.

Zur Rückkehr zum normalen Fernsehbetrieb drücken Sie die TV-Taste auf Ihrer Fernbedienung. Beim Betrachten der manuellen Einstellanzeige haben Sie die Möglichkeit, die von Ihrem Fernsehgerät empfangenen Sendenormen zu ändern. Befolgen Sie bitte die nachstehenden Anweisungen.

Sobald Sie sich für die Eingabemethode entschieden haben und die neue Frequenz oder der neue Kanal eingegeben wurde, kann dies sodann durch Drücken der Bestätigungstaste im Fernsehgerät gespeichert werden. Benutzen Sie die Cursortasten zum Hervorheben der Norm (STD) des von Ihnen gewählten Programms. Nach erfolgtem Hervorheben drücken Sie die Taste OK, um die Auswahl anzunehmen das Auswahlfeld wird rot. Benutzen Sie die Cursortasten zum Ändern Ihrer Norm.

Zur Annahme drücken Sie die Taste OK - Ihr Auswahlfeld wird blau.

Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren. Mit diesen Tasten die Einregulierung von VCR, Digital-TV bzw. Set Top BoxEmpfänger vornehmen. Mit dieser Taste wird eine hervorgehobene Auswahl bestätigt. Cursor auf Cursor rechts Mit dieser Taste wird das MenüAuswahlfeld nach oben geführt. Mit dieser Taste wird das MenüAuswahlfeld nach rechts geführt. Cursor links Mit dieser Taste wird das MenüAuswahlfeld nach links geführt. Menü Cursor ab Mit dieser Taste wird das MenüAuswahlfeld nach unten geführt. Mit dieser Taste gelangen Sie in das Hauptmenü Programmeinstellung, wo die funktionellen Optionen Ihres Fernsehgerätes angezeigt werden. Fernbedienungselemente Annehmen andere geräte Programmeinstellung Die nachstehend gezeigten Fernbedienungselemente werden beim Programmieren Ihres Fernsehgerätes und zur Einstellung der Ton- und Bildfunktionen. Ende Zurück Mit dieser Taste kehren Sie zum vorherigen Bildschirm zurück, den Sie sich ansahen, oder heben Sie eine Auswahl auf. Durch Drücken dieser Taste verlassen Sie das Menü, in dem Sie sich befinden, und kehren zu normalem Fernsehbetrieb zurück. Beim Betrachten eines Bildschirmmenns kommt es zu einer Zeitverz˜gerung von 20 Sekunden, bevor Ihr Fernsehgerät zum Normalbetrieb zurnckkehrt. Falls innerhalb dieser Zeitspanne keine Einstellungen vorgenommen werden, kehrt Ihr Fernsehgerät zum Normalbetrieb zurnck.

Fernbedienungselemente Sonstige funktionen Die hier gezeigten Fernbedienungselemente werden benutzt, wenn Ihr Fernsehgerät im Normalbetrieb arbeitet. standby Taste 16:9 Diese Taste erlaubt Ihnen das Umschalten zwischen den diversen Breitbildfunktionen Ihres Fernsehgerätes. Wird benutzt, um Ihr Fernsehgerät in den bzw. aus dem StandbyModus zu schalten. AVEinstellung Ton stummschalten Wird zur Auswahl einer Signalquelle für externe Geräte verwenden. Diese Taste ermöglicht Ihnen das Ein- und Abschalten des TV-Sounds. Zurück Diese Taste dient zur Rnckkehr zum vorigen Bildschirm, den Sie sich ansahen, oder zum Aufheben einer Auswahl. Progressive Scan Diese Taste wir zur Änderung der Abtastfrequenz Ihres Fernsehgerätes benutzt - von 100 Hz auf Progressive Scan Mehrfachbild Dient zur Anzeige aller empfangenen Sendungen auf dem Bildschirm (siehe TVFunktionen, Anmerkungen zum Mehrfachbils) Programmtasten Werden zur Änderung der Programme, entweder '+' auf oder '-' ab, benutzt. Lautstärketasten Werden zur Erhöhung ‘+’ oder Verringerung ‘-’ Ihrer TVLautstärke verwendet. 0-9 digit entry Dient zur Eingabe der Programmnummern oder der Frequenz/CH im manuellen Setup. Standbild Diese Taste erlaubt Ihnen das 'Halten' des Bildes, das auf Ihrem Fernsehgerät betrachtet wird. Frequenz Dies erlaubt Ihnen die direkte Eingabe bekannter Sendekanäle oder Frequenznummern. Uhrzeit Diese Taste wird zur Anzeige der aktuellen Zeit auf dem Bildschirm benutzt. Nicam/Sprache Untertitel

Benutzen Sie diese Taste zur Anzeige von Untertiteln von externer Ausrüstung, welche, wenn in den Letterbox-Modi C16:9L, C14:9LS oder C14:9L befindlich, verdeckt sein könnten. Durch erneutes Drücken gehen Sie zum Untertitel-Textmodus über. Abruf Diese Taste wird benutzt, um den aktuellen TV-Status einzusehen. Wird ein Stereosignal empfangen, kann mit dieser Taste zwischen Mono- und Stereokanälen gewählt werden. Bei Empfang zweier Sprachen wird hiermit ebenfalls die Sprachwahl vorgenommen. Farben Im TeletextModus einmal drücken, um die aktuelle Seite und die nächste im Magazin anzuzeigen; erneut drücken, um aktuelle Seite und TV-Bild zu sehen. (rot, grün, gelb, blau) Auf bestimmten Seiten im Teletext haben diese codierte Anweisungen, d.h. eine Abkürzung für eine Teletext-Seite oder einen Titel.

Im doppelten Teletext-Modus dient dies als Kopiertaste, um die rechte Seite in die linke Seite zu kopieren Menü Mit der Menütaste zwischen Fastext und Lieblingsseitenoptione n umschalten. Zurück Benutzen Sie dies zum Löschen der linken Seite im doppelten Teletext-Modus. Halten Dies wird zum 'Halten' der TeletextSeite in der Anzeige benutzt, um das Lesen zu erleichtern. Austauschen Zeigt im TeletextModus die letzten fünf eingegebenen Seiten an (kehrt im TV-Modus von Ihrem aktuellen Fernsehkanal zum vorigen zurück).

Diese Taste drücken, um zum normalen TV-Betrieb zurückzukehren, wenn Sie sich im TeletextModus befinden. Fernbedienungselemente Seite 1/2 teletext-funktionen Die hier dargestellten Fernbedienungselemente werden benutzt, wenn Sie Teletext bedienen. index Durch Drücken dieser Taste gelangt man zum Index. Im Fastext-Modus geht man auf die erste Seite des betrachteten Magazins. teletext Diese Taste drücken, um den Teletext-Service zu benutzen. Enthüllen Erweitern Wird im TeletextModus benutzt, um verborgene Informationen, z.B. Rätselseiten, zu zeigen. Aktualisieren Stellt das TV-Bild wieder her, während das Fernsehgerät nach der eingegebenen TeletextSeite sucht. Diese Taste zur Vergrößerung der Teletext-Seite verwenden. Untertitel Dies für den Zugriff auf einen Untertitel-Service direkt statt durch einen Teletext-Dienst (vom Untertitel-Sendedienst abhängig) benutzen.

Programm-, Sound- und Bildeinstellung Bildregler Bei Bild- und Soundwerten verringert der nach links geführte Cursor Werte, wogegen der nach rechts geführte Cursor Werte erhöht.

Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten.

Das HAUPTMENÜ hebt die BILD-Option automatisch hervor - zur Wahl wird OK gedrückt.

Wählen Sie mit den Cursortasten auf/ab den einzustellenden Bildregler.

Nach erfolgtem Hervorheben stellen Sie die gewählten Bedienungselemente durch Drücken der Cursortasten rechts/links ein.

Zur Auswahl von MEHR Optionen benutzen Sie die Tasten auf/ab , um die Auswahl hervorzuheben, und drücken Sie anschließend OK zur Bestätigung.

Wählen Sie mit den Cursortasten auf/ab den einzustellenden Bildregler.

Nach erfolgtem Hervorheben stellen Sie die gewählten Bedienungselemente durch Drücken der Cursortasten rechts/links ein (Erläuterung siehe unten).

Die geänderten Werte bleiben bis zu ihrer nächsten Änderung bestehen; drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren. Rauschfilter Hilft bei der Verringerung der auf Ihrem Fernsehgerät sichtbaren Störungen, insbesondere in Gegenden mit schwächerem Signalempfang. Kammfilter Mit diesem Bedienungselement beseitigen Sie 'wirbelnde' Farben, wenn Ihr Bild dichte oder kleinkarierte Muster enthält. CTI Farbübergangsverbesserung (Colour Transient Improvement) - Mit diesem Bedienungselement können Sie die Klarheit Ihrer Fernsehfarbränder verbessern.

Geschwindigkeitsmodulator – hiermit wird dem Fernsehbild mehr Klarheit und Schärfe verliehen. Farbton (White Point) NORMAL - ergibt ein gleichförmiges, ausgeglichenes Farbspektrum. KALT - übertreibt die Blautöne Ihres Fernsehbildes. WARM - übertreibt die Rottöne Ihres Fernsehbildes. Schwarzwert Mit dieser Bedienfunktion werden alle dunklen Bereiche des Fernsehbildes geschwärzt. Farbton

Diese Option steht nur beim Empfang einer NTSC-Sendung zur Verfngung. Regelt die von Ihrem Bild nbertragene farbliche ‚Nuance’. Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint.

Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Wählen Sie erstes auszutauschendes Programm, indem die Auswahleiste mit den Cursortasten auf/ab Uuber die PRNummer eines Kanala (blau) gefürht wird.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an, um den Namen zu ändern, und Sie werden sehen, wie die Auswahlleiste rot wird, und das gewählte Zeichen blinkt - es steht zur Änderung bereit. Nach erfolgter Kanalauswahl haben Sie ebenfalls die Möglichkeit, ein, Programm zu ‘verbergen’. Mit dieser Option überspringt lhr Fernseher den verborgenen Kanal, wenn Sie mit der Programmbedienung den Kanal wechseln. Wenn Sie die Ziffer ‘0’ auf der Fernbedienung drücken, sehen Sie, daß sich der Text innerhalb lhrer Auswahl rot färbt (lhre Auswahl ist ‘verborgen’). Wird die Taste ‘0’ erneut gedrückt, erscheint sie wieder. Soll ein verborgener Kanal angesehen werden, ist dazu die Kanalnummer mit Hilfe der Fernbedienungstasten 0 bis 9 einzugeben.

Wählen Sie lhr zweites auszutauschendes Programm, indie die Auswahlleiste mit den Cursortasten auf-/abwärts umhergeführt wird. Hinweis: Mit den P+/P- Tasten wird die Auswahl in Vielfachen von 10 getroffen.

Sobald dies geschehen ist, nehmen Sie die Auswahl an, und die beiden gewählten Programme tauschen ihre Positionen - dies ist ggf. zu wiederholen.

Drücken Sie die TV-Taste auf lhrer Fernbedienung, um zum normalen TVBetrieb zurzückzukehren. Programm-, Sound- und Bildeinstellung

Programm-Austausch An dieser Stelle bietet es sich an, Ihre Fernsehkanäle zu organisieren - der nächste Abschnitt (Signalquelleneingabe) ermöglicht es Ihnen, individuellen Kanälen ihre eigene Signalquelle für den Anschluß externer Ausrüstung - z.B. Camcorder, Spielmaschinen usw. - zu geben.

Programm-, Sound- und Bildeinstellung Programm-Umbenennung

Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Führen Sie die Auswahlleiste mit den Cursortasten über den einzustellenden NAMEN. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an, um den Namen zu ändern, und Sie werden sehen, wie die Auswahlleiste rot wird und das gewählte Zeichen blinkt - es steht zur Änderung bereit. Hinweis: Durch Drücken der Taste ‘0’ werden alle Zeichen des gewählten Namens gelöscht.

Sie können bis zu 5 Zeichen eingeben zur Änderung jedes Zeichens benutzen Sie die Cursortaste auf/ab.

Mit der Cursortaste rechts/links gehen Sie von Zeichen zu Zeichen.

Sobald der neue NAME gewählt und eingegeben worden ist, bestätigen Sie Ihre zu speichernde Eingabe und wiederholen Sie dies erforderlichenfalls.

Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Drücken Sie die Cursor ab-Taste, um LAUTSPRECHER SETUP zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Drücken Sie die auf/ab-Taste um Ihre Auswahl zu treffen, und stellen Sie mit den Cursortasten links/rechts ein. Beim Verslassen des LAUTSPRECHER SETUP-Menüs verbleibt lhre getroffene Auswahl bis zur nächsten Einstellung im Speicher.

Programm-, Sound- und Bildeinstellung Sie wollen evtl. den TV-internen Lautsprechersounddurch eine voll verstärkte externe lautsprecherkonfiguration ablösen. In diesem Fall können Sie die TV-Lautsprecher im LautsprecherEinstellmenu völlig stummschalten, indem die INTERN TV-LAUTSPRECHER ‘AUS’ geschaltet werden, damit der Sound nur durch die extern verstärkten Soundquellen zu hören ist.

• Mittels des Quad Phono-Buchsen. Lausprecher Setup Anmerkungen zur Lautsprecher-Einstellung Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

Programm-, Sound- und Bildeinstellung Sound - Funktionen

...Anmerkungen zu Nicam-Funktionen Nicam ist eine Methode zur Übertragung und zum Empfang von Sound. Wenn Ihr Fernsehgerät Nicam aufgrund von Geographie, Klima usw. nicht empfangen kann oder wenn Nicam in Ihrer Gegend nicht übertragen wird, erzeugt dies eine monaurale Soundquelle. Stereo Dieser Effekt erzeugt den Stereosound Ihres Fernsehgerätes. Dieser Modus wird für das Fernsehen überwiegend benutzt. Bei erfolgter Auswahl erscheint das Stereosymbol. Mit der Taste auf Ihrer Fernbedienung schalten Sie auf Stereo. Monaural In diesem Modus überträgt das Fernsehgerät eine einzige Soundquelle. Das Fernsehgerät wählt bei Feststellung eines Monosignals diesen Sound automatisch. Einige Stereosignale können bei ungünstiger Witterung schlecht ankommen, und zur Vermeidung von schlechter Soundqualität sollte Mono gewählt werden. Mit der Taste auf Ihrer Fernbedienung schalten Sie auf Mono um. Breit-Stereo Dieser Effekt verbessert Stereo, indem aus dem Fernsehgerät ein breiter Soundbereich herausgeholt wird. Dieser Modus wird beim Ansehen von Action-Filmen oder Sportveranstaltungen benutzt, um akustische Raumleistung zu erhalten. Mit der Taste auf Ihrer Fernbedienung schalten Sie auf Breit-Stereo um. Pseudo stereo Dies schafft einen Umgebungs-Sound aus Monosignalen, die Stereosound nachahmen. Mit der Taste auf Ihrer Fernbedienung schalten Sie auf Pseudo-Stereosound um. Hinweis: Pseudo-Stereo ist lediglich bei monauralen Übertragungen möglich. Drücken Sie die Cursor ab-Taste, um TON zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Wählen Sie anhand der Cursortasten auf/ab das einzustellende Bedienungselement.

Nach erfolgtem Hervorheben stellen Sie die gewählten Bedienungselemente durch Drücken der Cursortasten rechts/links ein. Lautstärkeregler Dieser Regler wird zur Erhöhung oder Verringerung der Lautstärke Ihrer TV-Lautsprecher benutzt. Balance-Regler Dieses Bedienungselement dient zur Erhöhung oder Verringerung der Lautstärke aus linkem und rechtem Lautsprecher. Loudness ein/aus Wenn Sie Ihrem Fernsehgerät bei niedriger Lautstärke zuhören, schalten Sie diesen Regler EIN, um den Mangel an tiefen und hohen Frequenzen auszugleichen.

Den EQUALISER-Bildschirm können Sie durch Wahl von 'MEHR' anhand der Cursortasten auf/ab betrachten.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Equalizer Programm-, Sound- und Bildeinstellung

Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten. Audio- und Equalizer - Bedienungselemente

Das EQUALISER-Menü dient zur Einstellung der Tonumfänge ihres TV-Sounds.

Programm-, Sound- und Bildeinstellung Audio- und Equalizer - Bedienungselemente

Wählen Sie anhand der Cursortasten auf/ab den einzustellenden Modus oder die einzustellende Soundfrequenz.

Nach erfolgtem Hervorheben stellen Sie die gewählten Bedienungselemente durch Drücken der Cursortasten rechts/links ein. Modus Ihnen stehen drei individuelle 'Modi' zur Wahl, die auf persönliche Anforderungen abgestimmt werden können. Legen Sie einen Vollbereichswert fest (siehe unten), und Ihr Fernsehgerät behält sich die Einstellungen in der entsprechenden Modusnummer. Baßbereich 120 Hz Dieser Bereichsregler steuert den Baßsound Ihres Fernsehgerätes - wenn der Baßsound Ihres Fernsehgerätes zu 'dumpf' ist, drehen Sie diesen Regler herunter. Mittlerer Baßbereich 500 Hz Dieser Bereich ist die Basis Ihres Sounds - wenn Ihr TV-Sound zu sehr oder zu wenig angereichert ist, stellen Sie Ihr Fernsehgerät mit diesem Regler auf besseren Sound ein. Mittlerer Bereich 1.5 kHz Mit diesem Regler stellen Sie den mittleren Stimmenbereich Ihres TV-Sounds ein. Mittlerer Höhenbereich 5 kHz Bei Höherstellung dieses Reglers werden die Flöte und die Streichinstrumente Ihres TV-Sounds betont - sein Verringern wirkt sich wohltuend auf den Sound aus. Höhenbereich 10 kHz Der scharfe Klang von Triangeln und Becken wird beim Höherstellen dieses Reglers betont.

Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten. Drücken Sie die Cursor ab-Taste, um FUNKTIONEN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Wählen Sie anhand der Cursortasten auf/ab die einzustellende Option.

Benutzen Sie die linke/rechte Taste zur Einstellung der gewählten Funktion.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an - wenn Sie Ihr Fernsehgerät abschalten, behält sich das Fernsehgerät Ihre Einstellungen. Gerätefunktionen Mit dieser Funktion wird Ihr Fernsehgerät nach einer festgelegten Anzahl Minuten automatisch in den Standby-Modus gebracht - mit der rechten/linken Cursortaste wird der Timer auf 5 bis 120 Minuten eingestellt. Wenn der Timer nur eine Minute übrig hat, wird dies auf dem Bildschirm als Countdown von 59 Sekunden bis null gezeigt, wonach das Fernsehgerät auf Standby schaltet. Auto-Abschaltung ...Anmerkungen zur Auto-Abschaltung

Gerätefunktionen Breitbild ...Anmerkungen zu Breitbildfunktionen Diverse Sender übertragen nunmehr Spielfilme und Programme im echten Breitbildformat. In Ihr Fernsehgerät ist Software eingebaut, die diese Signale erkennt und Ihr Fernsehgerät automatisch auf das richtige Format schaltet. Einige Sendeanstalten übertragen dieses automatische Erfassungssignal jedoch nicht, weshalb Ihr Fernsehgerät nicht erkennt, welches Format übertragen wird. Ihr Bildformat läßt sich manuell durch Betätigen der -Taste auf lhrer Fernbedienung wählen, mit deren Hilfe Sie die Bildformatoptionen durchgehen können. Die Bildformate sind untenstehenden Beispielen zu entnehmen. Sendeformat TVformat Ergenbis Vorgeschlagenes TV-Format 16:9 Diese Sendung wird im Breitbildformat übertragen. Das Bild füllt den gesamten Bildschirm aus. 4:3 16:9 4:3 14:9L 4:3 panorama C16:9L 4:3 C16:9L C14:9L 4:3 C14:9L C14:9L C14:9L 14:9 Das 14:9-Format ist der Mittelwert zwischen 4:3und 16:9-Signalen. 4:3 Das 4:3-Sendesignal ergibt schwarze Streifen an den Bildschirmrändern, die auf die Bildschirmkomprimierung zurückgehen. C14:9LS ...Anmerkungen zum Auto-Modus Das Auto-Format ist ebenfalls manuell wählbar. Im Auto-Modus werden die verschiedenen Signale für Sendungen, die entweder im konventionellen (4:3) oder Breitbildformat (16:9 bzw. 14:9) ausgestrahlt werden, automatisch festgestellt. Danach schaltet der Fernseher automatisch auf das richtige Bildschirmverhältnis um.

Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten. Drücken Sie die Cursor ab-Taste, um FUNKTIONEN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Wählen Sie mit den Cursortasten auf/ab die einzustellende Option.

Die ausgewählte Funktion mit den Rechts/Links-Tasten einstellen.

Gerätefunktionen Ihr Fernsehgerät hat ebenfalls Voreinstellfunktionen, mit denen das Format lhres Fensehbildes regelbar ist. Bezüglich der Eingabe und Einstellung dieser Funktionen siehe untenstehende Erläuterung. Breitbild ...Anmerkungen zu Voreinstellfunktionen Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Biem Abschalten des Fernsehgeräts speichert dieses lhre Einstellung ab. ...Anmerkungen zu Standard-Zoom und Standard 4:3 Diverse Sender übertragen nunmehr WSS (Wide Screen Signals), die das Bildformat identifizieren, in welchem Spielfilme und Programme gesendet werden. In Ihr Fernsehgerät ist Software eingebaut, die diese WSS erkennt und Ihr Fernsehgerät automatisch auf das richtige Format schaltet. Einige Sendeanstalten übertragen dieses WSS jedoch nicht, weshalb Ihr Fernsehgerät nicht erkennt, welches Format übertragen wird. Deshalb wird STANDARD ZOOM zur Wahl Ihrer Bildanforderungen benutzt, wenn ein Breitbildsignal nicht gesendet oder nicht erkannt wurde - diese Wahlmöglichkeiten befinden sich auf der nächsten Seite. Der STANDARD 4:3 funktioniert auf dieselbe Weise, sucht aber nur nach 4:3 WSS. Wird dies festgestellt, so stimmt das Bildformat Ihres Fernsehgerätes mit der Einstellung in der Option STANDARD 4:3 überein. ...Anmerkungen zu Auto WS Detect Auto Wide Screen Detect, wenn EINgeschaltet (und kein WSS-Signal vorliegt), ermöglicht es der Software Ihres Fernsehgerätes, nach den schwarzen Streifen oben und unten im empfangenen Bild zu schauen (vgl. Format C16:9L, Seite 60), und Ihr Bild wird im entsprechenden Format angezeigt. Wenn dies auf 'OFF' eingestellt ist und diese schwarzen Streifen nicht erkannt werden können, kehrt das Bildformat zum in der Option STANDARD ZOOM festgelegten Format zurück, wenn kein WSS-Signal vorliegt.

Gerätefunktionen teletext-Betrieb ...Anmerkungen zu Teletext Teletext ist ein Bildschirm-Infomagazin, und durch Drücken der Teletext-Taste auf Ihrer Fernbedienung gelangt man hinein - es erscheint eine Seite, die der nachstehenden ähnlich ist. Wählen Sie das Thema, das Sie sich ansehen wollen, indem Sie eine dreistellige Nummer auf Ihrer Fernbedienung eingeben, die der Seitennummer entspricht, z.B. drücken Sie 101 für Schlagzeilen (NEWS HEADLINES). Alternativ drücken Sie eine farbige Taste, die sich auf eines der Themen auf der Unterseite des Bildschirms bezieht (Fastext-Service), z.B. drücken Sie die grüne Taste Ihrer Fernbedienung für das Sportmagazin. Magazin-Name Datum Zeit Magazin-Seitennummer Magazin-Titel Seiteninhalt Fastext-/Lieblingsseiten ...Anmerkungen zu Lieblingsseiten Ihr Fernsehgerät kann bis zu vier Ihrer Teletext-Lieblingsseiten speichern - evtl. die Sportseite, Küchenseite oder Gartenseite - die Wahl ist Ihnen überlassen. Auf diese wird zugegriffen, wie bei Fastext, indem die farbcodierten Tasten auf Ihrer Fernbedienung gedrückt werden. Befolgen Sie die nachstehenden Schritte zur Eingabe Ihrer Lieblingsseiten.

Durch Drücken der Teletext-Taste zum Teletext übergehen.

Durch Drücken der TV-Taste zum LieblingsseitenModus übergehen (dadurch können Sie zwischen Fastext- und Lieblingsseiten-Modus wechseln).

Eine farbcodierte Taste drücken, die Sie als Lieblingsseite benutzen wollen.

Mit den Tasten die dreistellige Seitennummer eingeben.

Sobald die Nummer eingegeben wurde, die Taste derselben Farbe drücken und halten, bis das Lieblingsseitenfeld weiß wird und dann zu seiner Originalfarbe zurückkehrt.

Ggf. anhand einer andersfarbigen Taste wiederholen, oder die TV-Taste drücken, um zum normalen Fernsehen zurückzukehren. Lieblingsseitenfeld Bevorzugte Textseitenoptionen Das TV-Gerät kann bis zu vier bevorzugte Textseiten speichern. Diese Seiten könnten Ihre bevorzugten Sport- oder Fernsehprogrammseiten sein, die durch Drücken einer der farbig codierten Tasten auf Ihrer Fernbedienung zugänglich sind. Um eine bevorzugte Textseite einzugeben, aktivieren Sie zuerst den TEXT-Modus durch Drücken der TEXT-Taste ( ) auf der Fernbedienung. Nun wird der bevorzugte Seitenmodus durch Drücken der MENÜ-Taste ( ) auf der Fernbedienung aktiviert (mit der MENÜ-Taste ist ein Umschalten zwischen den Modi FASTEXT- und BEVORZUGTE SEITEN möglich).Drücken Sie die farbige Taste, die für die erste bevorzugte Textseite gelten soll. Nun geben Sie die gewünschte Seitennummer mit den 0-9 Tasten auf der Fernbedienung ein, die der farbigen Taste zugewiesen werden soll. Wenn dieser Schritt beendet ist, müssen Sie Ihre Zuweisung in den Speicher des TV-Geräts eingeben. Dies geschieht, indem einfach die farbige Taste gedrückt und solange gehalten wird, bis die gesamte Videotextanzeige weiß erscheint. Die Speicherung ist nun abgeschlossen. Wenn gewünscht, können mit der oben aufgeführten Methode drei weitere bevorzugte Videotextseiten gespeichert werden. Um eine bevorzugte Textseite anzusehen, einfach die MENÜ-Taste im FASTEXT-Modus drücken und die gewünschte gespeicherte Seite mit der entsprechenden farbigen Taste aufrufen. Andere Textfunktionen sind auf Seite 51 'Fernbedienungselemente - Teletext-Funktionen' beschrieben. Toptext-Betrieb Gerätefunktionen Die 4 Fastext-Themen werden im unteren Bildschirmbereich angezeigt Videotext- und Toptext- betrieb Der Videotextbetrieb wird durch Drücken der TEXTTaste ( ) auf der Fernbedienung aktiviert. Eine ähnliche Textseite wie die rechts abgebildete erscheint. Die Hauptseite beinhaltet numerierte Themen, die durch Eingabe der entsprechenden dreistelligen Codenummer auf Ihrer Fernbedienung (Tasten ) zugänglich sind. Zusätzlich zu der oben aufgeführten Methode befinden sich am unteren Rand der Textseite vier farbig codierte Hauptthemen z.B. Fernsehprogramm, Wetter, Sport etc., die, je nach Sendestation, verschieden sind. Um Zugang zu diesen Themen zu erhalten, drücken Sie einfach die entsprechende farbige Taste auf Ihrer Fernbedienung. Wenn Sie eine falsche Nummer eingegeben haben, können Sie die gewünschte Nummer einfach erneut eingeben. Wenn Toptext empfangen wird, verfahren Sie wie folgt: Wenn die Taste gedrückt wird, erscheint die Toptext-Seite. Am unteren Seitenrand erscheint eine Anzeige entsprechend der untenstehenden Abbildung. Diese Anzeigen sind farbcodiert und werden durch Drücken der entsprechenden Farbtaste auf der Fernbedienung aktiviert. Wenn die rote Taste gedrückt wird, wird die vorherige Textseite angezeigt und wenn die grüne Taste gedrückt wird, wird die nächste Textseite angezeigt. Drücken Sie die gelbe oder die blaue Taste zum Abrufen der hervorgehobenen Themen. Wenn diese Themen gewählt werden, wird eine Liste zugehöriger Themen angezeigt. Rufen Sie diese Seiten mit den Tasten 0-9 oder den farbigen Tasten der Fernbedienung auf. Hitlist-Menü Das HITLIST-Menü kann bis zu 15 Seiten enthalten, die vom Sender als diejenigen Seiten ausgestrahlt werden, die nach Auffassung der Programmleitung am häufigsten gewählt werden. Verfahren Sie wie folgt: 1.Drücken Sie während des Toptext-Empfangs die Taste Nr. 11 der Fernbedienung. Daraufhin erscheint die HITLIST-Anzeige (vgl. rechts). 2.Drücken Sie zum Hervorheben des gewünschten Themas die rote oder blaue Farbtaste der Fernbedienung und dann die grüne Farbtaste zum Aufrufen des Themas. 3.Drücken Sie die Taste Nr. 11, um zum HITLIST-Menü zurückzukehren. 4.Wiederholen Sie diese Schritte je nach Bedarf. 5.Drücken Sie die Taste , um zum normalen TV-Betrieb zurückzukehren.

Gerätefunktionen Teletext-Doppelseitenfunktion … Hinweise zur Teletext-Doppelseitenfunktion Hitachi engagiert sich für die laufende Weiterentwicklung seiner TV-Funktionen. Eine der für Sie als Kunden entwickelten Funktionen ist die Erweiterung des Teletext-Dienstes von einer Einseiten-Bildschirmanzeige zu einer Funktion, die auf unterschiedliche Weise manipuliert werden kann. Die nachstehenden Anweisungen zeigen, wie Sie – ungeachtet Ihrer Fernsehumgebung oder Ihrer Anforderungen - diese vorzügliche Funktion vorteilhaft nutzen können. Option 1 Standard-Teletext In den Standard-Teletext gelangt man durch Drücken der Teletext-Taste auf der Fernbedienung – nähere Angaben siehe Seite 62 – und man muß sich in diesem Bildschirm befinden, bevor irgendwelche der Doppelseitenoptionen benutzt werden können. Option 2 Teletext-Einzelseitenbetrieb Diese Option teilt den sichtbaren Bildschirmbereich in zwei Hälften, damit zwei Teletextseiten gleichzeitig betrachtet werden können. Dies wird durch einmaliges Drücken der Taste 16:9 auf der Fernbedienung erreicht, nachdem man zum Standard-Teletext übergegangen ist (siehe oben). Bei dieser Option setzt Drücken der Taste OK auf der Fernbedienung den rechten Bildschirm auf die linke Seite und hält die Seite fest (‘Freeze’). Bei Eingabe einer neuen Seitennummer ändert sich die rechte Seite, wogegen die linke Seite unverändert bleibt. Zum Aufheben dieser Teletext-Betrachtungsart drücken Sie die Taste ‘X’ auf der Fernbedienung (dadurch kehren Sie zu Option 1 zurück). Option 3 Teletextseiten- und TV-Betrachtung Diese Option ist eine Weiterführung der bisherigen ‘Misch’-Funktion, wo eine transparente Seite das zu sehende Programm überlappt, und sie teilt den Bildschirm in zwei Hälften auf. Zur Benutzung dieser Funktion drücken Sie die Taste 16:9 auf der Fernbedienung zweimal. Diese Option nimmt dieselbe Funktion wie die Standard-Teletextseite wahr (siehe Option 1), aber mit der Möglichkeit, auch das vor Übergang zum Teletext angesehene Programm zu sehen. Zur Rückkehr zum normalen TV-Betrieb drücken Sie die TV-Taste auf Ihrer Fernbedienung.

Bei einem normalen 50 Hz-Fernsehgerät wird das Bild in zwei separaten Phasen erzeugt. Beispielsweise werden Abtastzeilen 1, 3 und 5 usw. zuerst ausgefüllt. Nach Abschluß dieser Phase werden Abtastzeilen 2, 4 und 6 usw. ausgefüllt. Das heißt, daß nach diesen beiden Phasen alle Zeilen auf Ihrem Fernsehbildschirm (insgesamt 625) ausgefüllt sind und so ein kompletter 'Frame' entsteht. Dieser Vorgang wird dann wiederholt und dabei das Bild erzeugt, das Sie auf dem Bildschirm eines herkömmlichen Fernsehgerätes sehen. Hinweis: bei Ihrem Modell ist ein normales 50 Hz-Bild nicht möglich. Progressive Scan

Progressive Scan und 100-Hz Bild Normales 50 Hz-Bild Die progressiv abtastenden (Progressive Scan) Fernsehgeräte von Hitachi denken stets voraus und füllen alle 625 Abtastzeilen auf einmal aus, um einen kompletten Frame herzustellen. Diese progressive Hinzufügung von zusätzlichen Zeilendaten erzeugt ein Bild, das heller und detaillierter als bei herkömmlichen Fernsehgeräten ist, und zeigt das Bild ohne "Zeilenflimmern" an, das häufig mit 50 Hz-Geräten verbunden ist. Natürliche Abtastung mit 100 Hz Unsere 100 Hz-Fernsehgeräte verdoppeln - im Vergleich mit einem herkömmlichen 50 Hz-Gerät - die Anzahl der Bilder pro Sekunde. Dadurch kommen schärfere, deutlichere, stabilere Gesamtbilder zustande, die flimmerfrei sind. Unsere 100 Hz-Geräte weisen auch Natural Scan-Technologie ("natürliche Abtastung") auf. Dieser Prozeß eliminiert das geringfügige Zittern von Bildzeilen, das bei herkömmlichen Fernsehgeräten zu sehen ist, und sorgt für ein felsenfestes Bild, das deutlich und detailliert ist.Zum Umschalten zwischen Progressive Scan und 100 Hz drücken Sie die Taste auf Ihrer Fernbedienung.

Gerätefunktionen Mehrfachbild … Anmerkungen zum Mehrfachbild Durch Drücken der Mehrfachbild-Taste [ ] auf der Fernbedienung geht Ihr TV-Bildschirm alle über die Antenne empfangenen Kanäle durch und zeigt sie an (je nach Displaymodus – siehe unten). Beispiele rechts zeigen 4 als Displaymodus Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten.

Drücken Sie die Cursortaste ‚ab‘, um FUNKTIONEN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Zur Auswahl der Funktion MEHRFACHBILD benutzen Sie die Cursortasten auf/ab.

Zur Annahme der Auswahl drücken Sie die Taste OK auf der Fernbedienung.

6 Mit den Tasten auf und ab wählen Sie eine Option, und die Einstellung von Werten geschieht mit den Tasten links und rechts. Hinweis: Wenn der Displaymodus auf [ eingestellt ist und Sie nur 10 Kanäle empfangen können, werden 6 von ihnen wiederholt. Displaymodus Hiermit wird festgelegt, wie viele Kanäle– 4, 12 oder 16 – gleichzeitig betrachtet werden können. Abtastmodus Hiermit werden Mehrfachbilder von verschiedenen Kanälen (Option ‚CH‘) oder Mehrfachbilder desselben Kanals (Option ‚Strobe‘) gezeigt. Abtastverzögerung Hiermit wird die Zeitverzögerung zwischen den Bildern, die auf dem TVBildschirm (im Mehrfachbildmodus) erscheinen, angezeigt – der Zeiger links bedeutet eine kurze, der Zeiger rechts eine längere Verzögerung.

Zur Rückkehr zum normalen TVBetrieb drücken Sie die TV-Taste auf Ihrer Fernbedienung. AV1 2 X 15W AV2

Vor dem Anschluß externer Geräte beziehen Sie sich bitte auf AV-Einstellung auf Seite 72.

AV1 AV1 Scart-Eingang DIN-Buchsen Benutzen Sie diese Buchse zum Anschluß von normaler VHS-, S-VHSoder Hi8-Ausrüstung an Ihr Fernsehgerät. AV2 Scart-Eingang Die DIN-Buchsen werden für den Anschluß zweier externer Lautsprecher, wofür kein Verstärker notwendig ist, benutzt. R ist für den rechten externen Lautsprecher und L für den linken externen Lautsprecher bestimmt. Benutzen Sie dies zum Anschluß von digitaler Videosendeausrüstung, Heimcomputern und Heimunterhaltungssystemen an Ihr Fernsehgerät. HF-Antennenbuchse Quad Phono-Buchsen Dies Buchse sollte permanent an eine HF-Quelle angeschlossen sein - d.h. an Ihre Dachantenne. Benutzen Sie diese Anschlüsse zum Anbringen Ihrer Kabel an den Verstärkern und Lautsprechern: R für den rechten Verstärker und Lautsprecher L für den linken Verstärker und Lautsprecher Anschluß anderer Geräte AV2

Anschluß externer Ausrüstung 2 X 15W

...Anmerkungen zur Audio-Ausrüstung Wenn Sie Ihr Fernsehgerät komplett mit Hitachi Power Console gekauft haben, beziehen Sie sich bitte auf die mit der Ausrüstung mitgelieferte Bedienungsanleitung. Ihr HITACHI-Händler kann Sie auch über die richtige Verstärker- und Lautsprecherauswahl für Ihr Fernsehgerät beraten.

Anschluß anderer Geräte Anschluß von Camcorder und Computer Camcorder Der Anschluß eines Camcorders an Ihr Fernsehgerät ist einfach. Identifizieren Sie zuerst den Typ des Camcorders und seine Anschlußbuchsen. Wenn es sich um eine Normalkamera Typ 8 mm handelt, hat sie wahrscheinlich Buchsen vom Typ ,Cinch’. Wenn Sie eine S-VHS- oder Hi8Kamera haben, haben Sie evtl. eine S-VHS-Buchse. Öffnen Sie die Tür des Fronbedienfelds und schließen Sie Ihre Ausrüstung wie hier angegeben an. Schalten Sie Ihr Fernsehgerät ein und drücken Sie die Taste TV/AV Ihrer Fernbedienung, bis AV3 auf Ihrem TV-Bildschirm angezeigt wird. Schalten Sie jetzt das externe Gerät auf Wiedergabe. Alternativ könnten Sie Ihrer Camcorder-Ausrüstung eine individuelle Kanalnummer zuordnen - siehe Signalquelleneingabe auf Seite 69. Audio ein rechts Benutzen Sie diese Buchse gemeinsam mit Audio ein links für Sound von Ihrer externen Ausrüstung durch Ihre TV-Lautsprecher. Vor dem Anschluß externer Geräte beziehen Sie sich bitte auf AV-Einstellung auf Seite 72. Kopfhöreranschluß Audio ein links Zur Benutzung von Kopfhörern mit Ihrem Fernsehgerät setzen Sie den Kopfhörer-Klinkenstecker (3,5 mm) in die entsprechende Buchse ein. Benutzen Sie diese Buchse gemeinsam mit Audio ein rechts für Sound von Ihrer externen Ausrüstung durch Ihre TV-Lautsprecher. Video ein S-VHS-Buchse Benutzen Sie diese Buchse mit einer S-VHS- oder Hi8-Kamera zum Ansehen Ihrer Aufnahmen. Benutzen Sie diese Buchse in Verbindung mit einer normalen 8 mm-Kamera, um das Bild auf Ihrer Ausrüstung zu sehen. Anschluß an die Netzsteckdose Wichtiger Hinweis - Bitte lesen Sie vor dem Anschluß Ihres Fernsehgerätes und der externen Ausrüstung den Abschnitt Fernsehgerät - Sicherheit auf Seite 42. Falls digitale Videosende-, Computerausrüstung oder Videospiele an dieses Fernsehgerät angeschlossen werden soll(en), benutzen Sie die auf der Rückseite Ihres Fernsehgerätes befindliche Buchse AV2 für RGB-Eingang.

BITTE BEACHTEN: Längere Benutzung von Computerausrüstung oder -spielen auf diesem Fernsehgerät kann Ihre Bildröhre auf Dauer beschädigen. Zur Vermeidung derartiger Schäden sind Helligkeit und Kontrast auf ein vernünftiges Niveau zu verringern und ist die Benutzungsdauer von Computerausrüstung einzuschränken.

Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint.

Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Führen Sie die Auswahlleiste mit den Cursortasten über die einzustellende AV.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an, um die Frequenz zu ändern, und Sie werden sehen, wie die Auswahlleiste rot wird - sie steht zur Änderung bereit.

Wählen Sie Ihre SIGNALQUELLENEingabemethode anhand der Cursortaste auf/ab. Anschluß anderer Geräte Jedes an Ihr Fernsehgerät angeschlossene externe Gerät muß seine eigene Eingangsbuchse haben. Ferner wäre es einfacher und durchdachter, wenn die angeschlossene externen Geräte ebenfalls ihre eigene Kanalnummer haben könnte. Die signalquelleneingabe ermöglicht es uns, dem zugewiesenen Kanal mitzuteilen, welche Ausrüstung an welche Buchse angeschlossen ist. Dadurch würde sich das Umschalten zwischen Normalbetrieb und der angeschlossenen Ausrüstung wesentlich einfacher gestalten. Beispiel: wenn Sie eine Game-Konsole an Ihr Fernsehgerät anschließen wollen

1. nehmen Sie den Anschluß an Buchse AV2 über ein Scart-Kabel vor (siehe Seite 67)

2. geben Sie Ihrer Game-Konsole eine eigene leere Kanalnummer

3. ändern Sie ggf. die Kanalbezeichnung (siehe Seite 54)

4. geben Sie diesem Kanal die richtige AV-Signalquelle (in diesem Fall AV2 - Option 2 auf Seite 70).

Signalquelleneingabe ... Anmerkungen zur Signalquelleneingabe Option 1 AV1 ist die Signalquelle, die beim Anschluß von externer Ausrüstung (z.B. Videorecorder) durch ein Scart-Kabel an die Buchse AV1 auf der Rückseite Ihres Fernsehgerätes benutzt wird.

Anschluß anderer Geräte Signalquelleneingabe Option 2 AV2 ist die Signalquelle, die beim Anschluß von externer Ausrüstung wie z.B. Heimunterhaltungssystemen und Satellitendecodern durch ein Scart-Kabel an die Buchse AV2 auf der Rückseite Ihres Fernsehgerätes benutzt wird. Option 3 AV3 ist die Signalquelle, die beim TV-Anschluß von temporärer Ausrüstung wie z.B. Camcordern durch die Audio-/Video-Buchsen vorne an Ihrem Fernsehgerät benutzt wird. Option 4 RGB ist die Signalquelle, die beim Anschluß von digitaler Video-Sendeausrüstung oder Heimunterhaltungsanlagen an Ihr Fernsehgerät durch das AV2 Scart-Kabel auf der Rückseite Ihres Fernsehgerätes benutzt wird. ...Anmerkungen zur HF-Signalquelle HF ist die für normale Fernsehsendungen benutzte Signalquelle, und dies sollte als Einstellung für Programme ARD, ZDF, NDR. Diese Quelle erscheint leer.

Sobald die Signalquelle für jede diesbezügliche Programmnummer festgelegt worden ist, kann dies durch Drücken der Bestätigungstaste in Ihrem Fernsehgerät abgespeichert werden.

Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren. Hiermit schalten Sie Ihr Fernsehgerät ein und aus (nach dem Abschalten mit dieser Taste verbraucht Ihr Fernsehgerät - im Gegensatz zum Standby-Modus - keinen Strom). Beim Abschalten Ihres Fernsehgerätes an der Netzsteckdose oder mit der ein/ausTaste kann es sein, daß ein farbiger Kreis kurz auf Ihrem Bildschirm zu schen ist. Hierbei handelt es sich nicht um eine Störung in Ihrem Fernsehgerät, aondern eine Anzeige dessen, daß sich die Software and Komponenten Ihres Fernsehgerätes abschalten. Sie leuchtet, wenn Ihr Fernsehgerät eingeschaltet ist und es sich im StandbyModus befindet, und blinkt, wenn eine Funktion von Ihrer Fernbedienung an das Fernsehgerät geschickt wird. Infrarotlinse Sie dient zum Empfang von Befehlen von Ihrer Handfernbedienung. TV-Frontbedienfeld Fernsehgerät - Bedienfeld Zur Benutzung der Bedienungselemente wird gegan die Klappe gedrückt und losgelassen. Anschluß anderer Geräte TV-Modus-Lampe Ein/Aus-Taste Kopfhörerbuchse Wird mit Kopfhörern benutzt (Stereo-Klikenstecker 3,5 mm erforderlich). S-VHS-Buchse Diese Buchse ist für externe Geräte vorgesehen siehe Seite 68. Audio-/Video-Buchsen Diesen Buchsen sind für externe Geräte auf vorgesehen siehe Seite 68. Lautstärketasten Werden zur Erhöhung (+) oder Verringerung (-) der Lautstärke Ihres TV-Sounds benutzt (oder Cursor auf und ab in den Bildschirm-Anzeigemenüs). Programmtasten Werden zur Änderung des TVKanals auf (+) oder ab (-) benutzt (oder Cursor auf und ab in den BildschirmAnzeigemenüs). Menütaste Wird für den Zugriff auf Ihr Bildschirm-HAUPTMENÜ zur Einstellung von TVFunktionen benutzt.

Anschluß anderer Geräte AV-Einstellung Wichtiger Hinweis Es ist sehr wichtig, daß die AV-Menüeingabe richtig eingestellt wird, wenn externe Geräte an Ihr Fernsehgerät angeschlossen sind - die falsche Einstellung kann zu aufbrechenden und sich aufspaltenden Bildern führen. Es muß auch beachtet werden, daß, wenn diese externe Ausrüstung ein Videorecorder oder Camcorder (VCR-Modus 'EIN') ist, Progressive Scan keine Funktion bei der Wiedergabe hat und Ihr Fernsehgerät das Bild automatisch mit 100 Hz anzeigt. ...Anmerkungen zur Benutzung von Videorecordern durch AV-Eingang Der Bildschirm 'AV-Einstellung' wird benutzt, um Ihr Fernsehgerät anzuweisen, an die Scart-, S-VHS- und/oder Cinch-Buchsen Ihres Fernsehgerätes angeschlossene externe Geräte zu erkennen. Wenn Sie irgendwelche Ausrüstung an Ihr Fernsehgerät angeschlossen haben (entweder permanent wie einen Videorecorder oder vorübergehend wie einen Camcorder), ist es wichtig, daß Ihr Fernsehgerät erkennt, welche Art von Ausrüstung angeschlossen ist, und daher müssen Sie den relevanten AV auf EIN schalten (bei Benutzung von S-VHS- oder Hi8-Ausrüstung muß AV1 SAV-MODUS auf den entsprechenden Wert eingestellt werden - es wird empfohlen, hier AUTO als Einstellung zu benutzen). Wenn Sie z.B. einen Videorecorder an Ihre Scart-Buchse AV1 VCR angeschlossen haben, sollte dies auf EIN gesetzt werden, wenn Sie aber weitere Ausrüstung angeschlossen haben, müssen alle anderen AVs auf AUS oder AUTO gesetzt werden.

Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Drücken Sie die Cursor ab-Taste, um AV-SETUP zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Wählen Sie die einzustellende AV mit den Cursortasten auf/ab.

Stellen Sie die gewählte AV mit der linken/rechten Cursortaste ein.

Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Meine Fernbedienung funktioniert nicht. Sicherstellen, daß kein Hindernis zwischen Fernbedienung und TV-Gerät (Infrarotlinse) vorhanden ist. Die Batterien könnten leer sein - die Batterien komplett satzweise austauschen. Problemidentifikation Verschneites Bild - schlechte Tonqualität Mehrfachbilder - Sound in Ordnung Mögliche Ursache Abhilfe Schlechter Anschluß von Antennenkabel an TV-Gerät. Neue Anschlüsse herstellen und/oder HF-Stecker wechseln. Korrodierte oder mangelhafte Antennenanschlüsse. Neue Anschlüsse herstellen oder Kabel erneuern. Antenne hat sich verstellt. Antenne neu justieren. Ungünstige Wetterbedingungen. Keine. Senderprobleme. Beim Sender nachfragen. Antenne hat sich verstellt. Antenne neu justieren. TV-Gerät ist nicht korrekt eingestellt. Neueinstellung oder Feinabstimmung des TV-Gerätes. Ungünstige Wetterbedingungen. Keine. Senderprobleme. Beim Sender nachfragen. AV-Eingang nicht korrekt eingestellt. Prüfen, welche externe Ausrüstung angeschlossen ist, und ihren Scart AV-Status überprüfen (siehe Seite 72) Magnetische Störungen durch elektrische oder mechanische Motoren, Leuchtstofflampen, tragbare Radios etc. Die Geräte auf Abschirmung prüfen und, falls erforderlich, erneuern oder weiter weg vom TVGerät aufstellen. Zeitweise Interferenzen TV-Gerät könnte im AV-Modus sein. Informationen zum Fernsehgerät Mein TV-Gerät läßt sich nicht einschalten. Überprüfen, daß der Netzstecker an die Steckdose angeschlossen ist und dar Strom eingeschaltet wurde. Die Sicherung prüfen und kontrollieren, daß sich das TV-Gerät nicht im Standby-Modus befindet (siehe unten). Fehlersuchanleitung Antworten Fragen TV-Taste oder Fernbedienungstasten bis zur Rückkehr zum normalen TV-Modus drücken. Bild- und Ton-Einstellungen auf Minimum eingestellt. TV-Gerät im Standby-Modus. Weder Bild noch Ton Bild/Ton-Einstellungen prüfen (zum HAUPTMENÜ gehen). Eine der Tasten drücken. bis Wenn ein Problem nach Bezugnahme auf diese Anleitung fortbesteht, wenden Sie sich unverzüglich an Ihren Händler. Unter KEINEN Umständen die hintere Abdeckung Ihres Fernsehgerätes abnehmen.

Informationen zum Fernsehgerät HITACHI Umweltschutzhinweise

Umweltschutzhinweise Das Unternehmen HITACHI hat sich im Rahmen der Verbraucherelektronikindustrie zur Reduzierung des Energieverbrauchs von Fernsehgeräten und Videorecordern im Standby verpflichtet. Auch wenn Ihr Fernsehgerät mit einer Stromsparfunktion im Standby ausgestattet ist, können Sie unnötigen Energieverbrauch völlig ausschließen, indem Sie das Gerät mit dem Hauptschalter ausschalten, wenn Sie es für längere Zeit (d.h. mehr als eine Stunde) nicht benutzen. Auf jeden Fall sollte ein Fernsehgerät über Nacht, oder wenn Sie nicht zu Hause sind, ausgeschaltet werden. Auch andere Faktoren sollten Sie bei der Benutzung Ihres Fernsehgerätes berücksichtigen. Ein Reduzieren der Lautstärke auf ein vernünftiges Niveau kann den Stromverbrauch beträchtlich senken und zum Lärmschutz beitragen. Eine Reduzierung des Kontrasts kann ein angenehmeres Bild ergeben, erfordert weniger Beleuchtung im Raum und senkt außerdem den Stromverbrauch. Der Fertigungsbetrieb von Hitachi Home Electronics (Europe) Ltd. in Wales ist ein BSI-Betrieb, dem die ISO 9001 Qualitätsmanagement-Norm (Zertifikat Nr. FM 32366) und die Umweltqualitätsmanagement-Norm ISO 14001 (Zertifikat Nr. 36168) zuerkannt wurde. Die Produktion Ihres Fernsehgerätes erfolgte gemäß dieser Normen. Das für diese Bedienungsanleitung benutzte Papier wurde im Rahmen der Verpflichtung von Hitachi zum Schutz der globalen Umwelt aus Holz nachwachsender Wälder hergestellt. Progressive Scan................................................................................50 Hz Antennen-Widerstand ........................................................................75Ω unausgeglichen Bildröhre .............................................................................................CL28WF720AN = Typ 66 cm CL32WF720AN = Typ 76 cm Netzspannung ....................................................................................220-240 V AC 50 Hz Interne Lautsprecher ..........................................................................6 x 12 cm Typ x 2 Leistungsaufnahme ............................................................................CL28WF720AN = 120 W (ca.) CL32WF720AN = 126 W (ca.) Standby < 6 W (alle Modelle) Gewicht ..............................................................................................66 cm = 37 Kg (NETTO) 76 cm = 55 kg (NETTO) Abmessungen (B x T x H) ..................................................................66 cm = 790 x 525 x 516 (mm) 76 cm = 883 x 572 x 551 (mm) Fernbedienungsbatterien ...................................................................2 x HITACHI SUM-4 ('AA' gleichwertig) Scart-Buchse AV2 Scart-Buchse AV1

AUDIO AUS (RECHTS) AUDIO EINGANG (RECHTS) AUDIO AUS (LINKS) MASSE (AUDIO) NICHT BENUTZT AUDIO-EINGANG (LINKS) NICHT BENUTZT SCHALTEINGANG NICHT BENUTZT NICHT BENUTZT NICHT BENUTZT NICHT BENUTZT CHROMINANZ-MASSE NICHT BENUTZT CHROMINANZ-EINGANG S-VHS NICHT BENUTZT MASSE (VIDEO) MASSE (VIDEO) MISCH-VIDEOAUSGANG MISCH-VIDEO ODER LUMINANZ S-VHS MASSE

FUNKTION Chrominanz-Eingang Luminanz-Eingang Chrominanz-Masse Luminanz-Masse Masse Informationen zum Fernsehgerät TV-Norm.............................................................................................100 Hz Technische Daten Fernsehgerät - Technische Daten S-VHS-Buchse
