BEDIENUNGSANLEITUNG CL28WF720TAN HITACHI

• N° 15 – 12 Nishi Shinbashi, 2 – Chome Minato-Ku, Tokyo 105, Japon Tel. 3 32581111
• dans le monde entier HITACHI HOME ELECTRONICS (EUROPE) Ltd, Dukes Meadow, Millboard Road, Bourne End, Buckinghamshire, UK, SL8 5XF Tel: 01628 643 000 Email: consumer-service@hitachi-eu.com HITACHI SALES EUROPA GmbH, Am Seesterns 18, 40547 Dusseldorf, DEUTSCHLAND, Tel: 0211 529150 Email: HSE-DUS.Service@Hitachi-eu.com HITACHI SALES ITALIANA SPA, ViaGulli n.39,20147 Milan, ITALIA, Tel: 02 38073415 Email: customerservice.italy@hitachi-eu.com HITACHI FRANCE S.A.,BP 45, 69671 Bron Cedex, FRANCE, Tel: (33) 04-72-14-29-70 Email: conso-hitachi@compuserve.com HITACHI SALES IBERICA, S.A., Gran Via Carlos III. 101-1, 08028 Barcelona, ESPAÑA, Tel: +34 93 409 25 50 Email: rplan@hitachi-eu-com HITACHI HOME ELECTRONICS (HELAS) S.A., Faliroy 91, 11741 Athens, GREECE, Tel: 01-9242620 Email: dimitra.vlachou@hitachi-eu.com HITACHI HOME ELECTRONICS (NORDIC) AB, Haukadalsgatan 10, Box 77, S-164 94 Kista, SVERIGA, Tel: +46 08 562 711 00 Email: csgswe@hitachi-eu.com HITACHI HOME ELECTRONICS NORWAY, Brugata 14, N-0186 Oslo, NORGE, Tel: +47 02205 9060 Email: csgnor@hitachi-eu.com ITEM N.V./S.A.(INTERNATIONAL TRADE FOR ELECTRONIC MATERIAL & MEDIA N.V./S.A.),UCO Tower Bellevue, 17-B-9050 Gent, BELGIQUE (for BENELUX) Tel: (32) 02 9 230 4801 Email: hitachi.item@skynet.beBedienungsanleitung SCREEN SCREEN CL32WF720AN CL28WF720ANInhalt Inhalt Sehr geehrter HITACHI-Kunde, Herzlichen Glückwunsch zum Kauf eines Hitachi-Produkts auf dem neuesten Stand der Technik. Hitachi ist stolz auf seine erstklassigen Fernsehgeräte mit ihrer hervorragenden Bild- und Tonqualität, die so zuverlässig sind, wie es der gute Ruf von Hitachi verspricht. Ihr Fernsehgerät wird Ihnen viele Jahre mit störungsfreiem Betrieb Freude machen. Nehmen Sie sich die Zeit und lesen Sie die Bedienungsanleitung aufmerksam durch. Wenn Probleme auftreten sollten, lesen Sie zunächst die Hinweise im Abschnitt Fehlersuche auf der Rückseite dieser Broschüre. Wenn die dortigen Hinweise wider Erwarten nicht helfen und das Problem Ihres Gerätes fortbesteht, wenden Sie sich unverzüglich an Ihren Fachhändler. Sicherheit Fernsehgerät p. 42

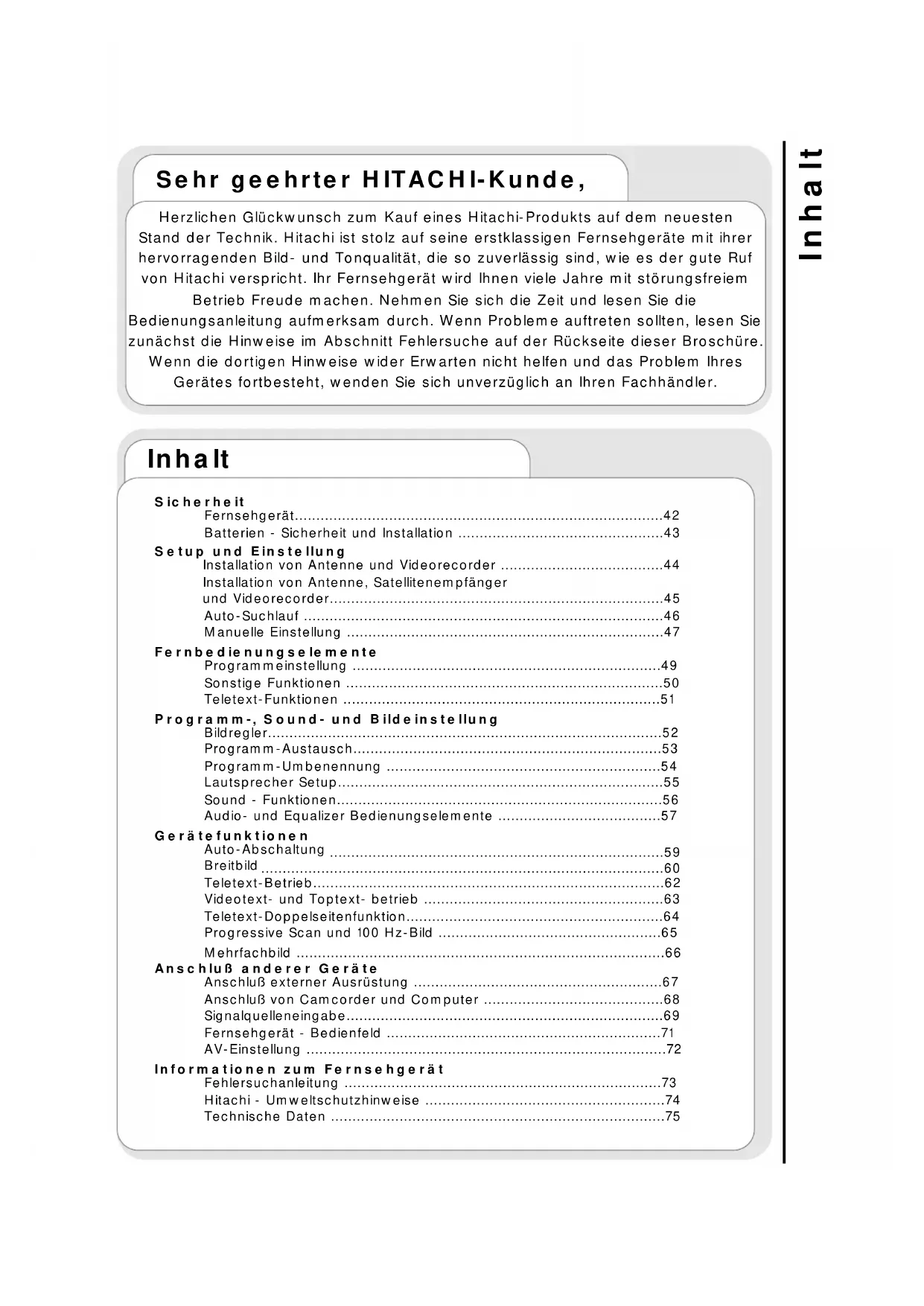

• Batterien - Sicherheit und Installation p. 43
• Setup und Einstellung Installation von Antenne und Videorecorder p. 44
• Installation von Antenne, Satellitenempfänger und Videorecorder p. 45
• Auto-Suchlauf p. 46
• Manuelle Einstellung p. 47
• Fernbedienungselemente Programmeinstellung p. 49
• Sonstige Funktionen p. 50
• Teletext-Funktionen p. 51
• Programm-, Sound- und Bildeinstellung Bildregler p. 52
• Programm-Austausch p. 53
• Programm-Umbenennung p. 54
• Lautsprecher Setup p. 55
• Sound - Funktionen p. 56
• Audio- und Equalizer Bedienungselemente Gerätefunktionen Auto-Abschaltung p. 57

• Teletext-Betrieb p. 62
• Videotext- und Toptext- betrieb p. 63
• Teletext-Doppelseitenfunktion p. 64
• Progressive Scan und 100 Hz-Bild p. 65
• Mehrfachbild p. 66
• Anschluß anderer Geräte Anschluß externer Ausrüstung p. 67
• Anschluß von Camcorder und Computer p. 68
• Signalquelleneingabe p. 69
• Fernsehgerät - Bedienfeld p. 71
• AV-Einstellung p. 72
• Informationen zum Fernsehgerät Fehlersuchanleitung p. 73
• Hitachi - Umweltschutzhinweise p. 74
• Technische Daten Fernsehgerät Sicherheit Bei der Konstruktion und Herstellung dieses Fernsehgerätes wurde auf die Einhaltung internationaler Sicherheitsnormen geachtet. Wie bei allen Elektrogeräten muß aber mit Sorgfalt vorgegangen werden, um beste Ergebnisse zu erzielen und die Sicherheit zu gewährleisten - lesen Sie daher bitte die vorliegende Bedienungsanleitung, bevor Sie versuchen, diese Ausrüstung zu installieren und zu benutzen. Schneiden Sie keinen eingebauten Netzstecker ab, weil er einen speziellen Störschutzfilter enthalten kann, dessen Wegnahme zu Leistungsbeeinträchtigung führen könnte. Wenn Sie das Kabel verlängern wollen, verwenden Sie ein geeignetes Verlängerungskabel oder wenden Sie sich an Ihren Händler. Betreiben Sie die Geräte nicht weiter, wenn Sie irgendwelche Zweifel dahingehend haben, ob sie normal arbeitet oder in irgendeiner Weise beschädigt ist - abschalten, den Netzstecker ziehen und sich an Ihren Händler wenden. Wenn Sie vorhaben, dieses Fernsehgerät in einem Schrank oder einer Mauernische zu positionieren, vergewissern Sie sich bitte, daß mindestens 100 mm (10 cm) Freiraum seitlich, hinten und oben am Fernsehgerät vorhanden ist. Dadurch wird für ausreichende Lüftung beim Betrieb Ihres Fernsehgerätes gesorgt. Lassen Sie unbeaufsichtigte Geräte nicht eingeschaltet, sofern nicht ausgesagt wird, daß sie hierfür konstruiert sind. Schalten Sie sie anhand des Geräteschalters ab und zeigen Sie Ihrer Familie, wie dies gemacht wird. Treffen Sie für gebrechliche und behinderte Menschen besondere Vorkehrungen. Während des Betriebs weder die Lüftung der Geräte verstellen, z.B. mit Vorhängen oder Raumtextilien, noch Ihr Fernsehgerät auf einen Teppich stellen, wodurch die Lüftung ebenfalls behindert werden könnte. Überhitzung verursacht Schäden und verkürzt die Lebensdauer Ihrer Geräte. KEINE behelfsmäßigen Ständer benutzen und NIEMALS Beine mit Schrauben am Fernsehgerät befestigen. Zur Gewährleistung völliger Sicherheit ist stets der vom Hersteller zugelassene Ständer (bzw. Beine) mit den bereitgestellten Befestigungselementen zu benutzen. KEINE heißen Gegenstände wie Kerzen oder Nachtlichter auf oder nahe an das Gerät stellen. Der Kunststoff kann durch hohe Temperaturen schmelzen, und es besteht Brandgefahr. Niemals zulassen, daß irgendetwas - insbesondere durch Kinder - in Löcher, Schlitze oder sonstige Öffnungen im Fernsehgerät gesteckt wird - dies könnte zu einem tödlichen Schock führen. Bei Elektroausrüstung jeglicher Art niemals raten oder Risiken eingehen - Vorsicht ist bekanntlich die Mutter der Porzellankiste! Gehen Sie mit Glasplatten oder -türen an vorsichtig um. Wenden Sie sich bei etwaigen Zweifeln bzgl. Installation, Betrieb oder Sicherheit Ihrer Ausrüstung an Ihren Händler.Stellen Sie Ihr Fernsehgerät auf eine ebene Oberfläche oder, falls mitgeliefert, auf den Ständer (Zubehör). Entfernen Sie keine feste Abdeckung, weil dadurch gefährliche Spannungen bloßgelegt werden können. Beachten Sie beim, daß alle Anschlüsse (einschl. Netzstecker, Verläangerungskabel und Verbindungen zwischen den einzelnen Geräten) korrekt und in Übereinstimmung mit den Anweisungen des Herstellers vorgenommen werden. Vor dem Herstellen bzw. Wechseln von Verbindungen bitte Gerät abschalten und Netzstecker ziehen. lesen Sie daher bitte die vorliegende Bedienungsanleitung, bevor Sie versuchen, diese Ausrüstung zuinstallieren und zu benutzen Bitte lassen Sie sich durch Stereoanlagen oder Radios NIEMALS vom Straßenverker ablenken. Es ist verboten, während des Autofahrens fernzusehen. Die Sendungen unter Kopfhörern NICHT bei voller Lautstärke verfolgen, da dadurch ihr Gehör dauerhaft geschädigt werden kann. NICHT zulassen, daß Elektroausrüstung regen oder Feuchtigkeit ausgesetzt ist.43 stets batterien - sicherheit installation Sicherheit 1. Beim Einsetzen der Batterien sicherstellen, daß die Polungen stimmen, d.h. + an +, - an -.2.Die Batterien durch gleichwertige Batterien vom Typ 'AA' ersetzen.3. Alte Batterien unter Befolgung der Batterie-Sicherheitsrichtlinien gefahrlos entsorgen. Batterien - Installation p. 7542

Entfernen Sie die Abdeckung der Fernbedienung, indem Sie die Abdeckung an derAussparung anheben.Setzen Sie die Batterien lt. Darstellung in die Fernbedienung ein und setzen Sie dieAbdeckung wieder auf.Darauf achten, daß IhreBatterien richtig eingesetztwerden, wobei die Symbole'+' und '-' an Batterie undGerät beachtet werden.Falsches Einsetzen kann zumAuslaufen oder - inExtremfällen - zu Feuer oderExplosion führen. stets Jeweils den gesamtenBatteriesatz austauschenund darauf achten, alte undneue Batterienunterschiedlicher Art nicht zukombinieren, weil dies zumAuslaufen oder - inExtremfällen - zu Feuer oderExplosion führen kann. stets Ungebrauchte Batterien inihrer Verpackung und fernvon Metallgegenständenaufbewahren, die einenKurzschluß verursachenkönnen, was zum Auslaufenoder - in Extremfällen - zuFeuer oder Explosion führenkann.

stets Alte, erschöpfte Batterienaus der Ausrüstungherausnehmen. Außerdemalle Batterien aus Ausrüstungherausnehmen, die längereZeit nicht benutzt wird.Ansonsten können dieBatterien auslaufen undSchäden verursachen. niemals! Niemals Batterien durchFeuer entsorgen, weil dieseine Explosion verursachenkann. Die Umweltrespektieren - Batterien stetsauf umweltfreundliche Weiseentsorgen. niemals! Niemals versuchen, gewöhnlicheBatterien wiederaufzuladen,weder in einem Ladegerät nochdurch Hitzeanwendung. Siekönnen auslaufen, Feuerverursachen oder garexplodieren. WiederaufladbareNiCAD-Batterien und Ladegerätesind im führendenElektrofachhandel erhältlich. CHARGE

installation von Antenne und Videorecorder Setup und Einstellung Anschluß der Antenne

Anschluß von Antenne und Videorecorder

2 X 15W 8 WICHTIGER HINWEIS. Wenn Sie Ihren Videorecorder an Ihr Fernsehgerät anschließen, muß der AV-Mode zur Gewährleistung bester Bildqualität richtig eingestellt werden - siehe Abschnitt AV-Einstellung. Antenne (HF) an die mit bezeichnete HF 'ein'- Buchse des Fernsehgerätes anschließen

Empfangsantenne Antennen - Wandsteckdose Videorecorder (VCR) (in Netzsteckdose einzustecken) Das Antennen- (HF) Kabel an den mit bezeichneten Eingang des Videorecorders ('in')

Den Ausgang des Videorecorders ('out') an die mit bezeichnete HF- Buchse 'in' Ihres Fernsehgerätes anschließen

Antennen - Wandsteckdose Empfangsantenne Scart-Kabel sind als Sonderzubehör erhältlichinstallation von Antenne, Satellitenempfänger und Videorecorder Setup und Einstellung Anschluß an die Netzsteckdose

VHS-Videoausrüstung sollte an die Scart-Buchse AV1 auf der Rückseite Ihres Fernsehgerätesangeschlossen werden. AV1 kann eine individuelle Programmnummer zugeordnet werden,was Ihnen einfacheren Zugang zum Ansehen von Sendungen über externe Ausrüstung ermöglicht. Auf Seite 67 wird erläutert, wie man einem AV-Signal eine individuelle Programmnummer zuordnet.Wichtiger Hinweis - Bitte lesen Sie vor dem Anschluß Ihres Fernsehgerätes und der externen Ausrüstung die Fernsehgerät - Sicherheit auf Seite 42, wenn Sie dies nicht bereits getan haben. Stecker anschließen

Ein Scart-Kabel sollte zwischen Ihrem Fernsehgerät und Videorecorder (VCR) angeschlossenwerden, um Ihre Bild- und Soundqualität zu verbessern. Scart-Kabel sind unerläßlich, wenn Sieeinen Stereo-Fernseher und -VCR haben und Stereo-Sound wiedergeben wollen. Diese Kabelsind bei Ihrem Hitachi-Händler oder im führenden Elektrofachhandel erhältlich.Installation von Satellitenempfänger und Videorecorder AV1 AV2

2 X 15W 8 Satelliten-decoder (in Netzsteckdose einzustecken) (HF)-Kabel der Antenne an mit bezeichneten Eingang ('in') des Satellitenempfängers anschließen

Ausgang ('out') des Satellitenempfängers an mit bezeichneten Eingang ('in') des Videorecorders anschließen

Ausgang ('out') des Satellitenempfängers an mit bezeichneten Eingang ('in') des Videorecorders anschließen

Empfangsantenne Antennen -WandsteckdoseVideorecorder(VCR)(in Netzsteckdoseeinzustecken) Scart-Kabel sind als Sonderzubehör erhältlichIm ersten Bildschirm werden Sie aufgefordert,die Sprache Ihrer Fernsehgerätanzeige zuwählen. Benutzen Sie die nach-oben-/bach-unten-Tasten zur Wahl Ihrer Sprache.

auto-suchlauf Setup und Einstellung Wichtiger Hinweis Schalten Sie Ihr Fernsehgerät erst ein, wenn die gesamte externe Ausrüstung angeschlossen ist. Falls Sie einen Videorecorder (VCR) oder Satellitenempfänger an dieses Fernsehgerät angeschlossen haben, stellen Sie bitte sicher, daß sie vor Beginn des Auto- Suchlaufs eingeschaltet sind. Bei einem VCR legen Sie eine vorbespielte Kassette ein und beginnen mit der Wiedergabe. Bei einem Satellitenempfänger wählen Sie Sky News. Durch diese Maßnahmen wird sichergestellt, daß Ihre gesamte externe Ausrüstung während des Auto-Suchlaufs eingestellt wird. Zur Vereinfachung der Programmeinstellung hat HITACHI ein automatisches Suchverfahren zum Auffinden der Programme installiert. Schalten Sie Ihr Fernsehgerät ein. Wenn Sie davon überzeugt sind, daß die gesamte externe Ausrüstung angeschlossen ist, drücken Sie die Taste OK auf Ihrer Fernbedienung, woraufhin der AUTO- SUCHLAUF beginnt. Ihr Fernsehgerät sucht jetzt die Frequenzen ab und führt sie in folgender Reihenfolge auf - 0.Video, 1.ARD, 2.ZDF, 3.NDR. Anhand der Tasten 'auf' und 'ab' können Sie sich alle gefundenen und beim AUTO-SUCHLAUF gespeicherten Programme ansehen. Zur Beendigung des Installationsprozesses und zur Rückkehr zum normalen TV-Betrieb drücken Sie zweimal die Menü-Taste auf Ihrer Fernbedienung.

Der Landesbildschirm verlangt von Ihnen die Eingabe des Landes, in welchem Sie fernsehen werden. Benutzen Sie die linken und rechten Tasten auf Ihrer Fernbedienung und drücken Sie die Taste OK zur Auswahl.

Drücken Sie OK, um die Auswahl anzunehmen.

Manualle Einstellung Setup und Einstellung Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Zur Auswahl von INSTALLIEREN drücken Sie die Cursor ab-Taste. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Eingabemethode 1

Die erste Option besteht in der Feineinstellung der gewählten Frequenz, entweder nach oben oder unten. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an, um die Frequenz zu ändern, und Sie werden sehen, wie die Auswahlleiste rot wird - sie steht zur Änderung bereit. Führen Sie die Auswahlleiste mit den Cursortasten über die einzustellende Programm- FREQUENZ. Entscheiden Sie sich für die FREQUENZ- Eingabemethode Ihrer Wahl anhand der linken/rechten Cursortaste. Eingabemethode 2 Wenn die rechte Cursortaste gedrückt wird, wird Auto-Suchlauf zu einer Option - Sie können entweder auf- oder abwärts suchen. Wichtiger Hinweis Neben der automatischen Einstellung können Sie auf ihrem HITACHI-Fernsehgerät ebenfalls Sendefrequenzen mit Hilfe mehrerer verschiedener Methoden eingeben. Bitte folgen Sie untenstehenden Anleitungen und wählen Sie eine der fünf Eingabemethoden.48 Manualle Einstellung Setup und Einstellung Eingabemethode 3 Eingabemethode 4 Eingabemethode 5

Wenn die rechte Cursortaste erneut gedrückt wird, können Sie anhand der Tasten 0-9 eine zweistelligeKanalnummer (CH) eingeben.Wenn die rechte Cursortaste erneut gedrückt wird, können Sie anhand der Tasten 0-9 eine zweistelligeS-Kanalnummer eingeben.Wenn die rechte Cursortaste erneutgedrückt wird, können Sie anhand dernumerierten Fernbedienungstasten einefünfstellige Frequenz manuell eingeben.Sobald Sie sich für die Eingabemethode entschieden haben und die neue Frequenzoder der neue Kanal eingegeben wurde, kann dies sodann durch Drücken derBestätigungstaste im Fernsehgerät gespeichert werden.Zur Rückkehr zum normalen Fernsehbetrieb drücken Sie die TV-Taste auf IhrerFernbedienung. Beim Betrachten der manuellen Einstellanzeige haben Sie die Möglichkeit, die von Ihrem Fernsehgerät empfangenen Sendenormen zu ändern. Befolgen Sie bitte die nachstehenden Anweisungen. Benutzen Sie die Cursortasten zumHervorheben der Norm (STD) des von Ihnen gewählten Programms.Nach erfolgtem Hervorheben drückenSie die Taste OK, um die Auswahlanzunehmen - das Auswahlfeld wird rot.Benutzen Sie die Cursortasten zum Ändern Ihrer Norm.

Zur Annahme drücken Sie die Taste OK- Ihr Auswahlfeld wird blau. Drücken Sie die TV-Taste auf IhrerFernbedienung, um zum normalen TV-Betrieb zurückzukehren.

Programmeinstellung Fernbedienungselemente Mit dieser Taste kehren Sie zum vorherigen Bildschirm zurück, den Sie sich ansahen, oder heben Sie eine Auswahl auf. Durch Drücken dieser Taste verlassen Sie das Menü, in dem Sie sich befinden, und kehren zu normalem Fernsehbetrieb zurück. Mit dieser Tastegelangen Sie in dasHauptmenüProgrammeinstellung, wodie funktionellen OptionenIhres Fernsehgerätesangezeigt werden. Mit dieser Taste wird das Menü- Auswahlfeld nach rechts geführt. Mit dieser Taste wird das Menü- Auswahlfeld nach unten geführt. Cursor ab Cursor auf Zurück Annehmen Menü Ende Cursor rechts Die nachstehend gezeigten Fernbedienungselemente werden beim Programmieren Ihres Fernsehgerätes und zur Einstellung der Ton- und Bildfunktionen. Cursor links Mit dieser Taste wird das Menü- Auswahlfeld nach links geführt. Mit dieser Taste wird das Menü- Auswahlfeld nach oben geführt. Mit dieser Taste wird eine hervorgehobene Auswahl bestätigt. Mit diesen Tasten die Einregulierung von VCR, Digital-TV bzw. Set Top Box- Empfänger vornehmen. andere geräte Beim Betrachten eines Bildschirmmenns kommt es zu einer Zeitverz˜gerung von 20 Sekunden, bevor Ihr Fernsehgerät zum Normalbetrieb zurnckkehrt. Falls innerhalb dieser Zeitspanne keine Einstellungen vorgenommen werden, kehrt Ihr Fernsehgerät zum Normalbetrieb zurnck.50 Sonstige funktionen Fernbedienungselemente Diese Taste erlaubt Ihnen das 'Halten' des Bildes, das auf Ihrem Fernsehgerät betrachtet wird. Standbild Diese Taste wird zur Anzeige der aktuellen Zeit auf dem Bildschirm benutzt. Uhrzeit Diese Taste ermöglicht Ihnen das Ein- und Abschalten des TV-Sounds. Ton stumm- schalten Dies erlaubt Ihnen die direkte Eingabe bekannter Sendekanäle oder Frequenznummern. Frequenz Diese Taste wird benutzt, um den aktuellen TV-Status einzusehen. Die hier gezeigten Fernbedienungselemente werden benutzt, wenn Ihr Fernsehgerät im Normalbetrieb arbeitet. Wird benutzt, umIhr Fernsehgerät in denbzw. aus dem Standby-Modus zu schalten. standby Werden zur Erhöhung ‘+’ oder Verringerung ‘-’ Ihrer TV- Lautstärke verwendet. Lautstärketasten Diese Taste erlaubt Ihnen das Umschalten zwischen den diversen Breitbild- funktionen Ihres Fernsehgerätes. Taste 16:9 Wird zur Auswahl einer Signalquelle für externe Geräte verwenden. AV- Einstellung Werden zurÄnderung derProgramme, entweder'+' auf oder '-' ab,benutzt. Programmtasten Diese Taste wir zur Änderung der Abtastfrequenz Ihres Fernsehgerätes benutzt - von 100 Hz auf Progressive Scan Progressive Scan Abruf Dient zur Eingabe der Programmnummern oder der Frequenz/CH im manuellen Setup. 0-9 digit entry Wird ein Stereosignal empfangen, kann mit dieser Taste zwischen Mono- und Stereokanälen gewählt werden. Bei Empfang zweier Sprachen wird hiermit ebenfalls die Sprachwahl vorgenommen. Nicam/Sprache Diese Taste dient zur Rnckkehr zum vorigen Bildschirm, den Sie sich ansahen, oder zum Aufheben einer Auswahl. Zurück Benutzen Sie diese Taste zurAnzeige von Untertiteln von externerAusrüstung, welche, wenn in denLetterbox-Modi C16:9L, C14:9LS oderC14:9L befindlich, verdeckt sein könnten.Durch erneutes Drücken gehen Sie zumUntertitel-Textmodus über. Untertitel Dient zur Anzeige aller empfangenen Sendungen auf dem Bildschirm (siehe TV- Funktionen, Anmerkungen zum Mehrfachbils) Mehrfachbild51 teletext-funktionen Fernbedienungselemente Die hier dargestellten Fernbedienungselemente werden benutzt, wenn Sie Teletextbedienen. (rot, grün, gelb, blau) Auf bestimmten Seitenim Teletext haben diesecodierte Anweisungen,d.h. eine Abkürzung füreine Teletext-Seite odereinen Titel. Farben Stellt das TV-Bild wiederher, während das Fernsehgerätnach der eingegebenen Teletext-Seite sucht.Dies für den Zugriff auf einenUntertitel-Service direkt statt durch einenTeletext-Dienst (vom Untertitel-Sendedienstabhängig) benutzen.Diese Taste zurVergrößerung derTeletext-Seiteverwenden.Diese Tastedrücken, um zumnormalen TV-Betriebzurückzukehren, wennSie sich im Teletext-Modus befinden.Im Teletext-Modus einmal drücken,um die aktuelle Seite unddie nächste im Magazinanzuzeigen; erneutdrücken, um aktuelleSeite und TV-Bild zusehen.Wird im Teletext-Modus benutzt, umverborgene Informationen,z.B. Rätselseiten, zuzeigen. Enthüllen Seite 1/2

Erweitern Untertitel Durch Drücken dieserTaste gelangt man zumIndex. Im Fastext-Modusgeht man auf die erste Seitedes betrachteten Magazins. index Im doppeltenTeletext-Modus dient diesals Kopiertaste, um dierechte Seite in die linkeSeite zu kopieren Dies wird zum'Halten' der Teletext-Seite in der Anzeigebenutzt, um das Lesenzu erleichtern. Halten Diese Tastedrücken, um denTeletext-Service zubenutzen. teletext Aktualisieren Mit derMenütaste zwischenFastext undLieblingsseitenoptionen umschalten. Menü Zeigt im Teletext-Modus die letzten fünfeingegebenen Seiten an(kehrt im TV-Modus von Ihremaktuellen Fernsehkanal zumvorigen zurück). Austauschen Benutzen Sie dieszum Löschen der linkenSeite im doppeltenTeletext-Modus. Zurück52 Bildregler Programm-, Sound- und Bildeinstellung Drücken Sie die MENÜ-Taste, um dasHAUPTMENÜ zu erhalten.Das HAUPTMENÜ hebt die BILD-Optionautomatisch hervor - zur Wahl wird OKgedrückt.

Wählen Sie mit den Cursortastenauf/ab den einzustellenden Bildregler.Nach erfolgtem Hervorheben stellen Siedie gewählten Bedienungselemente durchDrücken der Cursortasten rechts/links ein.

Zur Auswahl von MEHR Optionen benutzen Sie dieTasten auf/ab , um die Auswahlhervorzuheben, und drücken Sie anschließend OKzur Bestätigung. Wählen Sie mit den Cursortastenauf/ab den einzustellenden Bildregler.Nach erfolgtem Hervorheben stellen Sie diegewählten Bedienungselemente durch Drückender Cursortasten rechts/links ein (Erläuterungsiehe unten).

Die geänderten Werte bleiben bis zu ihrer nächstenÄnderung bestehen; drücken Sie die TV-Taste aufIhrer Fernbedienung, um zum normalen TV-Betriebzurückzukehren. Bei Bild- und Soundwerten verringert der nachlinksgeführte Cursor Werte, wogegender nach rechts geführte Cursor Werte erhöht. Rauschfilter Hilft bei der Verringerung der auf Ihrem Fernsehgerät sichtbaren Störungen, insbesondere in Gegenden mit schwächerem Signalempfang. Farbton (White Point) NORMAL - ergibt ein gleichförmiges, ausgeglichenes Farbspektrum. KALT - übertreibt die Blautöne Ihres Fernsehbildes.WARM - übertreibt die Rottöne Ihres Fernsehbildes. CTI Farbübergangsverbesserung (Colour Transient Improvement) - Mit diesem Bedienungselement können Sie die Klarheit IhrerFernsehfarbränder verbessern. Geschwindigkeitsmodulator – hiermit wird dem Fernsehbild mehr Klarheit und Schärfe verliehen. Kammfilter Mit diesem Bedienungselement beseitigen Sie 'wirbelnde' Farben, wenn Ihr Bild dichte oder kleinkarierte Muster enthält. Schwarzwert Mit dieser Bedienfunktion werden alle dunklen Bereiche des Fernsehbildes geschwärzt. Farbton Diese Option steht nur beim Empfang einer NTSC-Sendung zur Verfngung. Regeltdie von Ihrem Bild nbertragene farbliche ‚Nuance’.53 Programm-Austausch Programm-, Sound- und Bildeinstellung Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

An dieser Stelle bietet es sich an, Ihre Fernsehkanäle zu organisieren - der nächste Abschnitt (Signalquelleneingabe) ermöglicht es Ihnen, individuellen Kanälen ihre eigene Signalquelle für den Anschluß externer Ausrüstung - z.B. Camcorder, Spielmaschinen usw. - zu geben. Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an, um den Namen zu ändern, und Sie werden sehen, wie die Auswahlleiste rot wird, und das gewählte Zeichen blinkt - es steht zur Änderung bereit. Wählen Sie lhr zweites auszutauschendes Programm, indie die Auswahlleiste mit den Cursortasten auf-/abwärts umhergeführt wird. Hinweis: Mit den P+/P- Tasten wird die Auswahl in Vielfachen von 10 getroffen. Sobald dies geschehen ist, nehmen Sie die Auswahl an, und die beiden gewählten Programme tauschen ihre Positionen - dies ist ggf. zu wiederholen. Drücken Sie die TV-Taste auf lhrer Fernbedienung, um zum normalen TV- Betrieb zurzückzukehren. Wählen Sie erstes auszutauschendes Programm, indem die Auswahleiste mit den Cursortasten auf/ab Uuber die PR- Nummer eines Kanala (blau) gefürht wird.

Nach erfolgter Kanalauswahl haben Sie ebenfalls die Möglichkeit, ein, Programm zu ‘verbergen’. Mit dieser Option überspringt lhr Fernseher den verborgenen Kanal, wenn Sie mit der Programmbedienung den Kanal wechseln. Wenn Sie die Ziffer ‘0’ auf der Fernbedienung drücken, sehen Sie, daß sich der Text innerhalb lhrer Auswahl rot färbt (lhre Auswahl ist ‘verborgen’). Wird die Taste ‘0’ erneut gedrückt, erscheint sie wieder. Soll ein verborgener Kanal angesehen werden, ist dazu die Kanalnummer mit Hilfe der Fernbedienungstasten 0 bis 9 einzugeben.54 Programm-Umbenennung Programm-, Sound- und Bildeinstellung Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Sie können bis zu 5 Zeichen eingeben - zur Änderung jedes Zeichens benutzen Sie die Cursortaste auf/ab. Mit der Cursortaste rechts/links gehen Sie von Zeichen zu Zeichen. Sobald der neue NAME gewählt und eingegeben worden ist, bestätigen Sie Ihre zu speichernde Eingabe und wiederholen Sie dies erforderlichenfalls. Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren. Führen Sie die Auswahlleiste mit den Cursortasten über den einzustellenden NAMEN.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an, um den Namen zu ändern, und Sie werden sehen, wie die Auswahlleiste rot wird und das gewählte Zeichen blinkt - es steht zur Änderung bereit. Hinweis: Durch Drücken der Taste ‘0’ werden alle Zeichen des gewählten Namens gelöscht.55 Lausprecher Setup Programm-, Sound- und Bildeinstellung Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren. Drücken Sie die auf/ab-Taste , um Ihre Auswahl zu treffen, und stellen Sie mit den Cursortasten links/rechts ein.

Drücken Sie die Cursor ab-Taste, um LAUTSPRECHER SETUP zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Anmerkungen zur Lautsprecher-Einstellung Sie wollen evtl. den TV-internen Lautsprechersounddurch eine voll verstärkte externe lautsprecherkonfiguration ablösen. In diesem Fall können Sie die TV-Lautsprecher im Lautsprecher- Einstellmenu völlig stummschalten, indem die INTERN TV-LAUTSPRECHER ‘AUS’ geschaltet werden, damit der Sound nur durch die extern verstärkten Soundquellen zu hören ist.

• Mittels des Quad Phono-Buchsen. Beim Verslassen des LAUTSPRECHER SETUP-Menüs verbleibt lhre getroffene Auswahl bis zur nächsten Einstellung im Speicher.56 Sound - Funktionen Programm-, Sound- und Bildeinstellung ...Anmerkungen zu Nicam-Funktionen Nicam ist eine Methode zur Übertragung und zum Empfang von Sound. Wenn Ihr FernsehgerätNicam aufgrund von Geographie, Klima usw. nicht empfangen kann oder wenn Nicam in Ihrer Gegendnicht übertragen wird, erzeugt dies eine monaurale Soundquelle. Stereo Dieser Effekt erzeugt den StereosoundIhres Fernsehgerätes. Dieser Modus wird fürdas Fernsehen überwiegend benutzt. Beierfolgter Auswahl erscheint das Stereosymbol.Mit der Taste auf Ihrer Fernbedienungschalten Sie auf Stereo. Breit-Stereo Dieser Effekt verbessert Stereo, indemaus dem Fernsehgerät ein breiter Soundbereichherausgeholt wird. Dieser Modus wird beimAnsehen von Action-Filmen oderSportveranstaltungen benutzt, um akustischeRaumleistung zu erhalten.Mit der Taste auf Ihrer Fernbedienungschalten Sie auf Breit-Stereo um. Monaural In diesem Modus überträgt dasFernsehgerät eine einzige Soundquelle. DasFernsehgerät wählt bei Feststellung einesMonosignals diesen Sound automatisch. EinigeStereosignale können bei ungünstiger Witterungschlecht ankommen, und zur Vermeidung vonschlechter Soundqualität sollte Mono gewähltwerden.Mit der Taste auf Ihrer Fernbedienungschalten Sie auf Mono um. Pseudo stereo Dies schafft einen Umgebungs-Sound ausMonosignalen, die Stereosound nachahmen.Mit der Taste auf Ihrer Fernbedienungschalten Sie auf Pseudo-Stereosound um.Hinweis: Pseudo-Stereo ist lediglich beimonauralen Übertragungen möglich.57 Audio- und Equalizer - Bedienungselemente Programm-, Sound- und Bildeinstellung Wählen Sie anhand der Cursortasten auf/ab das einzustellende Bedienungselement. Nach erfolgtem Hervorheben stellen Sie die gewählten Bedienungselemente durch Drücken der Cursortasten rechts/links ein. Den EQUALISER-Bildschirm können Sie durch Wahl von 'MEHR' anhand der Cursortasten auf/ab betrachten. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Lautstärkeregler Dieser Regler wird zur Erhöhung oder Verringerung der Lautstärke Ihrer TV-Lautsprecher benutzt. Balance-Regler Dieses Bedienungselement dient zur Erhöhung oder Verringerung der Lautstärke aus linkem und rechtem Lautsprecher. Loudness ein/aus Wenn Sie Ihrem Fernsehgerät bei niedriger Lautstärke zuhören, schalten Sie diesen Regler EIN, um den Mangel an tiefen und hohen Frequenzen auszugleichen. Equalizer Das EQUALISER-Menü dient zur Einstellung der Tonumfänge ihres TV-Sounds. Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten. Drücken Sie die Cursor ab-Taste, um TON zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Audio- und Equalizer - Bedienungselemente Programm-, Sound- und Bildeinstellung Wählen Sie anhand der Cursortasten auf/ab den einzustellenden Modus oder die einzustellende Soundfrequenz. Nach erfolgtem Hervorheben stellen Sie die gewählten Bedienungselemente durch Drücken der Cursortasten rechts/links ein. Baßbereich 120 Hz Dieser Bereichsregler steuert den Baßsound Ihres Fernsehgerätes - wenn der Baßsound Ihres Fernsehgerätes zu 'dumpf' ist, drehen Sie diesen Regler herunter. Modus Ihnen stehen drei individuelle 'Modi' zur Wahl, die auf persönliche Anforderungen abgestimmt werden können. Legen Sie einen Vollbereichswert fest (siehe unten), und Ihr Fernsehgerät behält sich die Einstellungen in der entsprechenden Modusnummer. Mittlerer Baßbereich 500 Hz Dieser Bereich ist die Basis Ihres Sounds - wenn Ihr TV-Sound zu sehr oder zu wenig angereichert ist, stellen Sie Ihr Fernsehgerät mit diesem Regler auf besseren Sound ein. Mittlerer Bereich 1.5 kHz Mit diesem Regler stellen Sie den mittleren Stimmenbereich Ihres TV-Sounds ein. Mittlerer Höhenbereich 5 kHz Bei Höherstellung dieses Reglers werden die Flöte und die Streichinstrumente Ihres TV-Sounds betont - sein Verringern wirkt sich wohltuend auf den Sound aus. Höhenbereich 10 kHz Der scharfe Klang von Triangeln und Becken wird beim Höherstellen dieses Reglers betont. Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

Auto-Abschaltung Gerätefunktionen Wählen Sie anhand der Cursortasten auf/ab die einzustellende Option. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an - wenn Sie Ihr Fernsehgerät abschalten, behält sich das Fernsehgerät Ihre Einstellungen. Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten. Drücken Sie die Cursor ab-Taste, um FUNKTIONEN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Benutzen Sie die linke/rechte Taste zur Einstellung der gewählten Funktion.

...Anmerkungen zur Auto-Abschaltung Mit dieser Funktion wird Ihr Fernsehgerät nach einer festgelegten Anzahl Minuten automatisch in den Standby-Modus gebracht - mit der rechten/linken Cursortaste wird der Timer auf 5 bis 120 Minuten eingestellt. Wenn der Timer nur eine Minute übrig hat, wird dies auf dem Bildschirm als Countdown von 59 Sekunden bis null gezeigt, wonach das Fernsehgerät auf Standby schaltet.60 Breitbild Gerätefunktionen ...Anmerkungen zum Auto-Modus VorgeschlagenesTV-Format 4:3 16:9 4:3 14:9L 4:3 panoramaC16:9LC14:9LC14:9LS Ergenbis Ergenbis Das Auto-Format ist ebenfalls manuell wählbar. Im Auto-Moduswerden die verschiedenen Signale für Sendungen, die entwederim konventionellen (4:3) oder Breitbildformat (16:9 bzw. 14:9)ausgestrahlt werden, automatisch festgestellt. Danach schaltetder Fernseher automatisch auf das richtige Bildschirmverhältnis um. Diese Sendung wird imBreitbildformatübertragen. Das Bild fülltden gesamten Bildschirm aus. Das 14:9-Format ist derMittelwert zwischen 4:3-und 16:9-Signalen.Das 4:3-Sendesignalergibt schwarze Streifenan den Bildschirmrändern,die auf dieBildschirmkomprimierungzurückgehen. 16:9 14:9 4:3 4:3 C16:9L 4:3 C14:9LC14:9LC14:9LSendeformat TV- format ...Anmerkungen zu Breitbildfunktionen Diverse Sender übertragen nunmehr Spielfilme und Programme im echten Breitbildformat. In IhrFernsehgerät ist Software eingebaut, die diese Signale erkennt und Ihr Fernsehgerät automatisch aufdas richtige Format schaltet. Einige Sendeanstalten übertragen dieses automatische Erfassungssignaljedoch nicht, weshalb Ihr Fernsehgerät nicht erkennt, welches Format übertragen wird. Ihr Bildformat läßt sich manuell durch Betätigen der -Taste auf lhrer Fernbedienung wählen, mit deren Hilfe Sie die Bildformatoptionen durchgehen können. Die Bildformate sind untenstehenden Beispielen zuentnehmen.61 Breitbild Gerätefunktionen ...Anmerkungen zu Standard-Zoom und Standard 4:3 Diverse Sender übertragen nunmehr WSS (Wide Screen Signals), die das Bildformat identifizieren, in welchem Spielfilme und Programme gesendet werden. In Ihr Fernsehgerät ist Software eingebaut, die diese WSS erkennt und Ihr Fernsehgerät automatisch auf das richtige Format schaltet. Einige Sendeanstalten übertragen dieses WSS jedoch nicht, weshalb Ihr Fernsehgerät nicht erkennt, welches Format übertragen wird. Deshalb wird STANDARD ZOOM zur Wahl Ihrer Bildanforderungen benutzt, wenn ein Breitbildsignal nicht gesendet oder nicht erkannt wurde - diese Wahlmöglichkeiten befinden sich auf der nächsten Seite. Der STANDARD 4:3 funktioniert auf dieselbe Weise, sucht aber nur nach 4:3 WSS. Wird dies festgestellt, so stimmt das Bildformat Ihres Fernsehgerätes mit der Einstellung in der Option STANDARD 4:3 überein. ...Anmerkungen zu Auto WS Detect Auto Wide Screen Detect, wenn EINgeschaltet (und kein WSS-Signal vorliegt), ermöglicht es der Software Ihres Fernsehgerätes, nach den schwarzen Streifen oben und unten im empfangenen Bild zu schauen (vgl. Format C16:9L, Seite 60), und Ihr Bild wird im entsprechenden Format angezeigt. Wenn dies auf 'OFF' eingestellt ist und diese schwarzen Streifen nicht erkannt werden können, kehrt das Bildformat zum in der Option STANDARD ZOOM festgelegten Format zurück, wenn kein WSS-Signal vorliegt. Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten. Drücken Sie die Cursor ab-Taste, um FUNKTIONEN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Wählen Sie mit den Cursortasten auf/ab die einzustellende Option. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Biem Abschalten des Fernsehgeräts speichert dieses lhre Einstellung ab.

Die ausgewählte Funktion mit den Rechts/Links-Tasten einstellen.

...Anmerkungen zu Voreinstellfunktionen Ihr Fernsehgerät hat ebenfalls Voreinstellfunktionen, mit denen das Format lhres Fensehbildes regelbar ist. Bezüglich der Eingabe und Einstellung dieser Funktionen siehe untenstehende Erläuterung.62 teletext-Betrieb Gerätefunktionen ...Anmerkungen zu Teletext Teletext ist ein Bildschirm-Infomagazin, und durch Drücken der Teletext-Taste auf Ihrer Fernbedienung gelangt man hinein - es erscheint eine Seite, die der nachstehenden ähnlich ist.Wählen Sie das Thema, das Sie sich ansehen wollen, indem Sie eine dreistellige Nummer auf IhrerFernbedienung eingeben, die der Seitennummer entspricht, z.B. drücken Sie 101 für Schlagzeilen(NEWS HEADLINES). Alternativ drücken Sie eine farbige Taste, die sich auf eines der Themen auf derUnterseite des Bildschirms bezieht (Fastext-Service), z.B. drücken Sie die grüne Taste IhrerFernbedienung für das Sportmagazin. ...Anmerkungen zu Lieblingsseiten Ihr Fernsehgerät kann bis zu vier Ihrer Teletext-Lieblingsseiten speichern - evtl. die Sportseite,Küchenseite oder Gartenseite - die Wahl ist Ihnen überlassen. Auf diese wird zugegriffen, wie beiFastext, indem die farbcodierten Tasten auf Ihrer Fernbedienung gedrückt werden. Befolgen Sie dienachstehenden Schritte zur Eingabe Ihrer Lieblingsseiten.Durch Drücken der Teletext-Taste zumTeletext übergehen.Durch Drücken der TV-Taste zum Lieblingsseiten-Modus übergehen (dadurch können Sie zwischenFastext- und Lieblingsseiten-Modus wechseln).Eine farbcodierte Taste drücken, die Sie alsLieblingsseite benutzen wollen.Ggf. anhand einer andersfarbigen Tastewiederholen, oder die TV-Taste drücken, um zumnormalen Fernsehen zurückzukehren.Mit den Tasten die dreistelligeSeitennummer eingeben. Zeit DatumMagazin-Name Magazin-Seitennummer Seiteninhalt Fastext-/Lieblingsseiten Lieblingsseitenfeld

Magazin-Titel Sobald die Nummer eingegeben wurde, dieTaste derselben Farbe drücken und halten,bis das Lieblingsseitenfeld weiß wird unddann zu seiner Originalfarbe zurückkehrt.63 Videotext- und Toptext- betrieb Gerätefunktionen Der Videotextbetrieb wird durch Drücken der TEXT-Taste ( ) auf der Fernbedienung aktiviert. Eine ähnlicheTextseite wie die rechts abgebildete erscheint. DieHauptseite beinhaltet numerierte Themen, die durch Eingabeder entsprechenden dreistelligen Codenummer auf IhrerFernbedienung (Tasten ) zugänglich sind.Zusätzlich zu der oben aufgeführten Methode befinden sicham unteren Rand der Textseite vier farbig codierteHauptthemen z.B. Fernsehprogramm, Wetter, Sport etc.,die, je nach Sendestation, verschieden sind. Um Zugang zudiesen Themen zu erhalten, drücken Sie einfach dieentsprechende farbige Taste auf Ihrer Fernbedienung. WennSie eine falsche Nummer eingegeben haben, können Sie diegewünschte Nummer einfach erneut eingeben. Bevorzugte Textseitenoptionen Das TV-Gerät kann bis zu vier bevorzugte Textseiten speichern. Diese Seiten könnten Ihrebevorzugten Sport- oder Fernsehprogrammseiten sein, die durch Drücken einer der farbig codiertenTasten auf Ihrer Fernbedienung zugänglich sind. Um eine bevorzugte Textseite einzugeben, aktivieren Sie zuerst den TEXT-Modus durch Drücken der TEXT-Taste ( ) auf der Fernbedienung. Nun wird der bevorzugte Seitenmodus durch Drücken der MENÜ-Taste ( ) auf der Fernbedienung aktiviert (mit der MENÜ-Taste ist ein Umschalten zwischen den Modi FASTEXT- und BEVORZUGTE SEITENmöglich).Drücken Sie die farbige Taste, die für die erste bevorzugte Textseite gelten soll. Nun geben Sie die gewünschte Seitennummer mit den 0-9 Tasten auf der Fernbedienung ein, die derfarbigen Taste zugewiesen werden soll. Wenn dieser Schritt beendet ist, müssen Sie Ihre Zuweisung inden Speicher des TV-Geräts eingeben. Dies geschieht, indem einfach die farbige Taste gedrückt undsolange gehalten wird, bis die gesamte Videotextanzeige weiß erscheint. Die Speicherung ist nunabgeschlossen. Wenn gewünscht, können mit der oben aufgeführten Methode drei weitere bevorzugteVideotextseiten gespeichert werden.Um eine bevorzugte Textseite anzusehen, einfach die MENÜ-Taste im FASTEXT-Modus drücken und diegewünschte gespeicherte Seite mit der entsprechenden farbigen Taste aufrufen. Andere Textfunktionensind auf Seite 51 'Fernbedienungselemente - Teletext-Funktionen' beschrieben. Toptext-Betrieb Wenn Toptext empfangen wird, verfahren Sie wie folgt: Wenn die Taste gedrückt wird, erscheint die Toptext-Seite. Am unteren Seitenrand erscheint eine Anzeige entsprechend der untenstehenden Abbildung. Diese Anzeigen sind farbcodiert und werden durchDrücken der entsprechenden Farbtaste auf der Fernbedienung aktiviert. Wenn die rote Taste gedrücktwird, wird die vorherige Textseite angezeigt und wenn die grüne Taste gedrückt wird, wird die nächsteTextseite angezeigt. Drücken Sie die gelbe oder die blaue Taste zum Abrufen der hervorgehobenenThemen. Wenn diese Themen gewählt werden, wird eine Liste zugehöriger Themen angezeigt. Rufen Siediese Seiten mit den Tasten 0-9 oder den farbigen Tasten der Fernbedienung auf. Hitlist-Menü Das HITLIST-Menü kann bis zu 15 Seiten enthalten, die vom Sender als diejenigen Seiten ausgestrahlt werden, die nach Auffassung der Programmleitung am häufigsten gewählt werden.Verfahren Sie wie folgt:1.Drücken Sie während des Toptext-Empfangs die Taste Nr. 11 der Fernbedienung. Daraufhinerscheint die HITLIST-Anzeige (vgl. rechts).2.Drücken Sie zum Hervorheben des gewünschten Themas die rote oder blaue Farbtaste derFernbedienung und dann die grüne Farbtaste zum Aufrufen des Themas.3.Drücken Sie die Taste Nr. 11, um zum HITLIST-Menü zurückzukehren.4.Wiederholen Sie diese Schritte je nach Bedarf.5.Drücken Sie die Taste , um zum normalen TV-Betrieb zurückzukehren. Die 4 Fastext-Themen werden im unteren Bildschirmbereich angezeigt << >> HOTELS REUTERS Rote Grüne Gelbe BlaueTaste Taste Taste Taste64 Teletext-Doppelseitenfunktion Gerätefunktionen … Hinweise zur Teletext-Doppelseitenfunktion Hitachi engagiert sich für die laufende Weiterentwicklung seiner TV-Funktionen. Eine der für Sie als Kunden entwickelten Funktionen ist die Erweiterung des Teletext-Dienstes von einer Einseiten-Bildschirmanzeige zu einer Funktion, die auf unterschiedliche Weise manipuliert werden kann. Die nachstehenden Anweisungen zeigen, wie Sie – ungeachtet Ihrer Fernsehumgebung oder Ihrer Anforderungen - diese vorzügliche Funktion vorteilhaft nutzen können. Zur Rückkehr zum normalen TV-Betrieb drücken Sie die TV-Taste auf IhrerFernbedienung. Option 1 Option 2 Option 3 Teletextseiten- und TV-Betrachtung Diese Option ist eine Weiterführung der bisherigen‘Misch’-Funktion, wo eine transparente Seite das zusehende Programm überlappt, und sie teilt den Bildschirm inzwei Hälften auf. Zur Benutzung dieser Funktion drücken Siedie Taste 16:9 auf der Fernbedienung zweimal. Diese Optionnimmt dieselbe Funktion wie die Standard-Teletextseite wahr(siehe Option 1), aber mit der Möglichkeit, auch das vorÜbergang zum Teletext angesehene Programm zu sehen. Standard-Teletext In den Standard-Teletext gelangt man durch Drücken derTeletext-Taste auf der Fernbedienung – nähere Angabensiehe Seite 62 – und man muß sich in diesem Bildschirmbefinden, bevor irgendwelche der Doppelseitenoptionenbenutzt werden können. Teletext-Einzelseitenbetrieb Diese Option teilt den sichtbaren Bildschirmbereich inzwei Hälften, damit zwei Teletextseiten gleichzeitigbetrachtet werden können. Dies wird durch einmaligesDrücken der Taste 16:9 auf der Fernbedienung erreicht,nachdem man zum Standard-Teletext übergegangen ist(siehe oben). Bei dieser Option setzt Drücken der Taste OKauf der Fernbedienung den rechten Bildschirm auf die linkeSeite und hält die Seite fest (‘Freeze’). Bei Eingabe einerneuen Seitennummer ändert sich die rechte Seite, wogegendie linke Seite unverändert bleibt. Zum Aufheben dieserTeletext-Betrachtungsart drücken Sie die Taste ‘X’ auf derFernbedienung (dadurch kehren Sie zu Option 1 zurück).65 Progressive Scan und 100-Hz Bild Gerätefunktionen Normales 50 Hz-Bild

Bei einem normalen 50 Hz-Fernsehgerät wird das Bild in zwei separaten Phasen erzeugt. Beispielsweise werdenAbtastzeilen 1, 3 und 5 usw. zuerst ausgefüllt. Nach Abschluß dieser Phase werden Abtastzeilen 2, 4 und 6 usw.ausgefüllt. Das heißt, daß nach diesen beiden Phasen alle Zeilen auf Ihrem Fernsehbildschirm (insgesamt 625)ausgefüllt sind und so ein kompletter 'Frame' entsteht. Dieser Vorgang wird dann wiederholt und dabei das Bilderzeugt, das Sie auf dem Bildschirm eines herkömmlichen Fernsehgerätes sehen.Hinweis: bei Ihrem Modell ist ein normales 50 Hz-Bild nicht möglich.Progressive Scan

erste Phasezweite PhaseNatürliche Abtastung mit 100 HzUnsere 100 Hz-Fernsehgeräte verdoppeln - im Vergleich mit einem herkömmlichen 50 Hz-Gerät - die Anzahlder Bilder pro Sekunde. Dadurch kommen schärfere, deutlichere, stabilere Gesamtbilder zustande, die flimmerfreisind. Unsere 100 Hz-Geräte weisen auch Natural Scan-Technologie ("natürliche Abtastung") auf. Dieser Prozeßeliminiert das geringfügige Zittern von Bildzeilen, das bei herkömmlichen Fernsehgeräten zu sehen ist, und sorgt fürein felsenfestes Bild, das deutlich und detailliert ist.Zum Umschalten zwischen Progressive Scan und 100 Hz drücken Sie die Taste auf Ihrer Fernbedienung.Die progressiv abtastenden (Progressive Scan) Fernsehgeräte von Hitachi denken stets voraus und füllen alle 625Abtastzeilen auf einmal aus, um einen kompletten Frame herzustellen. Diese progressive Hinzufügung vonzusätzlichen Zeilendaten erzeugt ein Bild, das heller und detaillierter als bei herkömmlichen Fernsehgeräten ist,und zeigt das Bild ohne "Zeilenflimmern" an, das häufig mit 50 Hz-Geräten verbunden ist.66 Mehrfachbild Gerätefunktionen Hinweis: Wenn der Displaymodus auf [ ]eingestellt ist und Sie nur 10 Kanäle empfangenkönnen, werden 6 von ihnen wiederholt.Zur Auswahl der Funktion MEHRFACHBILDbenutzen Sie die Cursortasten auf/ab.Drücken Sie die MENÜ-Taste, um dasHAUPTMENÜ zu erhalten.Drücken Sie die Cursortaste ‚ab‘, umFUNKTIONEN zu wählen.Nach erfolgtem Hervorheben nehmen Siedie Auswahl an.

Zur Annahme der Auswahl drücken Sie dieTaste OK auf der Fernbedienung. 6 Mit den Tasten auf und ab wählen Sieeine Option, und die Einstellung vonWerten geschieht mit den Tasten linksund rechts.

Displaymodus Hiermit wird festgelegt, wie vieleKanäle– 4, 12 oder 16 – gleichzeitigbetrachtet werden können.Zur Rückkehr zum normalen TV-Betrieb drücken Sie die TV-Tasteauf Ihrer Fernbedienung.

Abtastmodus Hiermit werden Mehrfachbilder vonverschiedenen Kanälen (Option ‚CH‘) oderMehrfachbilder desselben Kanals (Option ‚Strobe‘)gezeigt. Abtastverzögerung Hiermit wird die Zeitverzögerungzwischen den Bildern, die auf dem TV-Bildschirm (im Mehrfachbildmodus)erscheinen, angezeigt – der Zeiger linksbedeutet eine kurze, der Zeiger rechts einelängere Verzögerung. … Anmerkungen zum Mehrfachbild Durch Drücken der Mehrfachbild-Taste [ ] aufder Fernbedienung geht Ihr TV-Bildschirm alle über dieAntenne empfangenen Kanäle durch und zeigt sie an(je nach Displaymodus – siehe unten).Beispiele rechts zeigen 4 als Displaymodus67 Anschluß externer Ausrüstung Anschluß anderer Geräte

Benutzen Sie dieseBuchse zum Anschluß vonnormaler VHS-, S-VHS-oder Hi8-Ausrüstung an IhrFernsehgerät.

2 X 15W 8 Benutzen Sie dieszum Anschluß von digitalerVideosendeausrüstung,Heimcomputern undHeimunterhaltungs-systemen an IhrFernsehgerät.Dies Buchse solltepermanent an eine HF-Quelleangeschlossen sein - d.h. anIhre Dachantenne.Die DIN-Buchsenwerden für den Anschlußzweier externerLautsprecher, wofür keinVerstärker notwendig ist,benutzt. R ist für denrechten externenLautsprecher und L für denlinken externenLautsprecher bestimmt. ...Anmerkungen zur Audio-Ausrüstung Wenn Sie Ihr Fernsehgerät komplett mit Hitachi Power Console gekauft haben, beziehen Sie sichbitte auf die mit der Ausrüstung mitgelieferte Bedienungsanleitung.Ihr HITACHI-Händler kann Sie auch über die richtige Verstärker- und Lautsprecherauswahl für IhrFernsehgerät beraten. AV2 Scart-Eingang AV1 Scart-Eingang HF-Antennenbuchse DIN-Buchsen Vor dem Anschluß externer Geräte beziehen Sie sich bitte auf AV-Einstellung auf Seite 72. Benutzen Sie diese Anschlüsse zumAnbringen Ihrer Kabel an den Verstärkernund Lautsprechern:R für den rechten Verstärker undLautsprecherL für den linken Verstärker und Lautsprecher Quad Phono-Buchsen68 Anschluß von Camcorder und Computer Anschluß anderer Geräte Zur Benutzung vonKopfhörern mit IhremFernsehgerät setzen Sie denKopfhörer-Klinkenstecker (3,5mm) in die entsprechendeBuchse ein.Benutzen Sie dieseBuchse gemeinsam mit Audioein rechts für Sound von Ihrerexternen Ausrüstung durch Ihre TV-Lautsprecher.Benutzen Sie dieseBuchse mit einer S-VHS- oderHi8-Kamera zum Ansehen IhrerAufnahmen.Benutzen Sie dieseBuchse in Verbindung mit einernormalen 8 mm-Kamera, um dasBild auf Ihrer Ausrüstung zusehen.Benutzen Sie dieseBuchse gemeinsam mit Audioein links für Sound von Ihrerexternen Ausrüstung durch Ihre TV-Lautsprecher. Camcorder Der Anschluß einesCamcorders an Ihr Fernsehgerätist einfach. Identifizieren Siezuerst den Typ des Camcordersund seine Anschlußbuchsen.Wenn es sich um eineNormalkamera Typ 8 mmhandelt, hat sie wahrscheinlichBuchsen vom Typ ,Cinch’. WennSie eine S-VHS- oder Hi8-Kamera haben, haben Sie evtl.eine S-VHS-Buchse. Öffnen Siedie Tür des Fronbedienfelds undschließen Sie Ihre Ausrüstung wiehier angegeben an. Schalten SieIhr Fernsehgerät ein und drückenSie die Taste TV/AV IhrerFernbedienung, bis AV3 aufIhrem TV-Bildschirm angezeigtwird. Schalten Sie jetzt das externeGerät auf Wiedergabe.Alternativ könnten Sie IhrerCamcorder-Ausrüstung eineindividuelle Kanalnummerzuordnen - sieheSignalquelleneingabe aufSeite 69. Anschluß an die Netzsteckdose Wichtiger Hinweis - Bitte lesen Sie vor dem Anschluß Ihres Fernsehgerätes und der externenAusrüstung den Abschnitt Fernsehgerät - Sicherheit auf Seite 42. Kopfhöreranschluß S-VHS-Buchse Audio ein rechts Audio ein links Video ein Falls digitale Videosende-, Computerausrüstung oder Videospiele an dieses Fernsehgerätangeschlossen werden soll(en), benutzen Sie die auf der Rückseite Ihres Fernsehgerätes befindlicheBuchse AV2 für RGB-Eingang.BITTE BEACHTEN: Längere Benutzung von Computerausrüstung oder -spielen auf diesem Fernsehgerät kann IhreBildröhre auf Dauer beschädigen. Zur Vermeidung derartiger Schäden sind Helligkeit und Kontrast auf einvernünftiges Niveau zu verringern und ist die Benutzungsdauer von Computerausrüstung einzuschränken.Vor dem Anschluß externerGeräte beziehen Sie sich bitte aufAV-Einstellung auf Seite 72.69 Signalquelleneingabe Anschluß anderer Geräte Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Wählen Sie Ihre SIGNALQUELLEN- Eingabemethode anhand der Cursortaste auf/ab. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an, um die Frequenz zu ändern, und Sie werden sehen, wie die Auswahlleiste rot wird - sie steht zur Änderung bereit. Option 1 AV1 ist die Signalquelle, die beim Anschluß von externer Ausrüstung (z.B. Videorecorder) durch ein Scart-Kabel an die Buchse AV1 auf der Rückseite Ihres Fernsehgerätes benutzt wird. ... Anmerkungen zur Signalquelleneingabe Jedes an Ihr Fernsehgerät angeschlossene externe Gerät muß seine eigene Eingangsbuchse haben. Ferner wäre es einfacher und durchdachter, wenn die angeschlossene externen Geräte ebenfalls ihre eigene Kanalnummer haben könnte. Die signalquelleneingabe ermöglicht es uns, dem zugewiesenen Kanal mitzuteilen, welche Ausrüstung an welche Buchse angeschlossen ist. Dadurch würde sich das Umschalten zwischen Normalbetrieb und der angeschlossenen Ausrüstung wesentlich einfacher gestalten. Beispiel: wenn Sie eine Game-Konsole an Ihr Fernsehgerät anschließen wollen

1. nehmen Sie den Anschluß an Buchse AV2 über ein Scart-Kabel vor (siehe Seite 67)

2. geben Sie Ihrer Game-Konsole eine eigene leere Kanalnummer

3. ändern Sie ggf. die Kanalbezeichnung (siehe Seite 54)

4. geben Sie diesem Kanal die richtige AV-Signalquelle (in diesem Fall AV2 - Option 2 auf Seite 70).

Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Führen Sie die Auswahlleiste mit den Cursortasten über die einzustellende AV.70 Signalquelleneingabe Anschluß anderer Geräte Option 2 AV2 ist die Signalquelle, die beim Anschluß vonexterner Ausrüstung wie z.B.Heimunterhaltungssystemen und Satellitendecoderndurch ein Scart-Kabel an die Buchse AV2 auf derRückseite Ihres Fernsehgerätes benutzt wird. Option 4 RGB ist die Signalquelle, die beim Anschluß vondigitaler Video-Sendeausrüstung oderHeimunterhaltungsanlagen an Ihr Fernsehgerät durchdas AV2 Scart-Kabel auf der Rückseite IhresFernsehgerätes benutzt wird. Option 3 AV3 ist die Signalquelle, die beim TV-Anschluß vontemporärer Ausrüstung wie z.B. Camcordern durch dieAudio-/Video-Buchsen vorne an Ihrem Fernsehgerätbenutzt wird.Sobald die Signalquelle für jedediesbezügliche Programmnummer festgelegt worden ist, kann dies durchDrücken der Bestätigungstaste in IhremFernsehgerät abgespeichert werden.Drücken Sie die TV-Taste auf IhrerFernbedienung, um zum normalen TV-Betrieb zurückzukehren.

...Anmerkungen zur HF-Signalquelle HF ist die für normale Fernsehsendungenbenutzte Signalquelle, und dies sollte als Einstellung für Programme ARD, ZDF, NDR. Diese Quelle erscheint leer.71 Fernsehgerät - Bedienfeld Anschluß anderer Geräte Sie leuchtet, wenn IhrFernsehgerät eingeschaltetist und es sich im Standby-Modus befindet, und blinkt,wenn eine Funktion von IhrerFernbedienung an dasFernsehgerät geschickt wird.Sie dient zumEmpfang von Befehlen vonIhrer Handfernbedienung.Hiermit schalten Sie IhrFernsehgerät ein und aus (nach demAbschalten mit dieser Taste verbrauchtIhr Fernsehgerät - im Gegensatz zumStandby-Modus - keinen Strom). Beim Abschalten Ihres Fernsehgerätes an der Netzsteckdose oder mit der ein/aus- Taste kann es sein, daß ein farbiger Kreis kurz auf Ihrem Bildschirm zu schen ist. Hierbei handelt es sich nicht um eine Störung in Ihrem Fernsehgerät, aondern eine Anzeige dessen, daß sich die Software and Komponenten Ihres Fernsehgerätes abschalten. Zur Benutzung der Bedienungselemente wirdgegan die Klappe gedrückt und losgelassen.Diesen Buchsen sind fürexterne Geräte auf vorgesehen -siehe Seite 68.Diese Buchse ist für externeGeräte vorgesehen - siehe Seite 68.Wird mit Kopfhörernbenutzt (Stereo-Klikenstecker3,5 mm erforderlich).Wird für den Zugriff aufIhr Bildschirm-HAUPTMENÜzur Einstellung von TV-Funktionen benutzt.Werden zur Änderung des TV-Kanals auf (+) oder ab (-) benutzt (oderCursor auf und ab in den Bildschirm-Anzeigemenüs).Werden zur Erhöhung (+) oderVerringerung (-) der Lautstärke IhresTV-Sounds benutzt (oder Cursor auf undab in den Bildschirm-Anzeigemenüs). Ein/Aus-Taste TV-Modus-Lampe Infrarotlinse TV-Frontbedienfeld Kopfhörerbuchse S-VHS-Buchse Audio-/Video-Buchsen Lautstärketasten Programmtasten Menütaste72 AV-Einstellung Anschluß anderer Geräte Drücken und halten Sie die MENÜ-Taste 5Sekunden lang, bis die OptionINSTALLIEREN im HAUPTMENÜ erscheint.Drücken Sie die Cursor ab-Taste, umINSTALLIEREN zu wählen.Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.Drücken Sie die Cursor ab-Taste, umAV-SETUP zu wählen.Nach erfolgtem Hervorheben nehmenSie die Auswahl an.

Wählen Sie die einzustellende AV mitden Cursortasten auf/ab.Stellen Sie die gewählte AV mit derlinken/rechten Cursortaste ein.

Nach erfolgtem Hervorheben nehmenSie die Auswahl an.

...Anmerkungen zur Benutzung von Videorecordern durch AV-Eingang Der Bildschirm 'AV-Einstellung' wird benutzt, um Ihr Fernsehgerät anzuweisen, an die Scart-, S-VHS- und/oder Cinch-Buchsen Ihres Fernsehgerätes angeschlossene externe Geräte zu erkennen.Wenn Sie irgendwelche Ausrüstung an Ihr Fernsehgerät angeschlossen haben (entweder permanentwie einen Videorecorder oder vorübergehend wie einen Camcorder), ist es wichtig, daß IhrFernsehgerät erkennt, welche Art von Ausrüstung angeschlossen ist, und daher müssen Sie denrelevanten AV auf EIN schalten (bei Benutzung von S-VHS- oder Hi8-Ausrüstung muß AV1 SAV-MODUSauf den entsprechenden Wert eingestellt werden - es wird empfohlen, hier AUTO als Einstellung zubenutzen). Wenn Sie z.B. einen Videorecorder an Ihre Scart-Buchse AV1 VCR angeschlossen haben,sollte dies auf EIN gesetzt werden, wenn Sie aber weitere Ausrüstung angeschlossen haben, müssenalle anderen AVs auf AUS oder AUTO gesetzt werden. Wichtiger Hinweis Es ist sehr wichtig, daß die AV-Menüeingabe richtig eingestellt wird, wenn externe Gerätean Ihr Fernsehgerät angeschlossen sind - die falsche Einstellung kann zu aufbrechenden undsich aufspaltenden Bildern führen. Es muß auch beachtet werden, daß, wenn diese externeAusrüstung ein Videorecorder oder Camcorder (VCR-Modus 'EIN') ist, Progressive Scan keine Funktion bei der Wiedergabe hat und Ihr Fernsehgerät das Bild automatisch mit 100 Hz anzeigt.Fehlersuchanleitung Informationen zum Fernsehgerät

Fragen Antworten AbhilfeMögliche Ursache Problemidentifikation Verschneites Bild - schlechteTonqualitätMehrfachbilder - Sound inOrdnungZeitweise InterferenzenWeder Bild noch TonSchlechter Anschluß vonAntennenkabel an TV-Gerät.Korrodierte oder mangelhafteAntennenanschlüsse.Antenne hat sich verstellt.Ungünstige Wetterbedingungen.Senderprobleme.Neue Anschlüsse herstellenund/oder HF-Stecker wechseln.Neue Anschlüsse herstellenoder Kabel erneuern.Antenne neu justieren.Keine.Beim Sender nachfragen.Senderprobleme.Antenne hat sich verstellt.TV-Gerät ist nicht korrekteingestellt.Ungünstige Wetterbedingungen.Antenne neu justieren.Keine.Neueinstellung oderFeinabstimmung des TV-Gerätes.Beim Sender nachfragen.Magnetische Störungen durchelektrische oder mechanischeMotoren, Leuchtstofflampen,tragbare Radios etc.Die Geräte aufAbschirmung prüfen und,falls erforderlich, erneuernoder weiter weg vom TV-Gerät aufstellen.TV-Gerät könnte imAV-Modus sein.Bild- und Ton-Einstellungen aufMinimum eingestellt.TV-Gerät im Standby-Modus.TV-Taste oderFernbedienungstasten bis zur Rückkehr zumnormalen TV-Modus drücken.Bild/Ton-Einstellungen prüfen(zum HAUPTMENÜ gehen).Eine der Tasten bisdrücken.Wenn ein Problem nach Bezugnahme auf diese Anleitung fortbesteht, wenden Sie sichunverzüglich an Ihren Händler.Unter KEINEN Umständen die hintere Abdeckung Ihres Fernsehgerätes abnehmen.Meine Fernbedienung funktioniert nicht.Mein TV-Gerät läßt sich nicht einschalten.Überprüfen, daß der Netzstecker an die Steckdoseangeschlossen ist und dar Strom eingeschaltet wurde.Die Sicherung prüfen und kontrollieren, daß sich dasTV-Gerät nicht im Standby-Modus befindet (sieheunten).Sicherstellen, daß kein Hindernis zwischenFernbedienung und TV-Gerät (Infrarotlinse) vorhandenist. Die Batterien könnten leer sein - die Batterienkomplett satzweise austauschen.AV-Eingang nicht korrekteingestellt.Prüfen, welche externeAusrüstung angeschlossenist, und ihren Scart AV-Statusüberprüfen (siehe Seite 72)74 HITACHI Umweltschutzhinweise Informationen zum Fernsehgerät Das Unternehmen HITACHI hat sich im Rahmen der Verbraucherelektronikindustrie zur Reduzierung des Energieverbrauchs von Fernsehgeräten und Videorecordern im Standby verpflichtet. Auch wenn Ihr Fernsehgerät mit einer Stromsparfunktion im Standby ausgestattet ist, können Sie unnötigen Energieverbrauch völlig ausschließen, indem Sie das Gerät mit dem Hauptschalter ausschalten, wenn Sie es für längere Zeit (d.h. mehr als eine Stunde) nicht benutzen. Auf jeden Fall sollte ein Fernsehgerät über Nacht, oder wenn Sie nicht zu Hause sind, ausgeschaltet werden. Auch andere Faktoren sollten Sie bei der Benutzung Ihres Fernsehgerätes berücksichtigen. Ein Reduzieren der Lautstärke auf ein vernünftiges Niveau kann den Stromverbrauch beträchtlich senken und zum Lärmschutz beitragen. Eine Reduzierung des Kontrasts kann ein angenehmeres Bild ergeben, erfordert weniger Beleuchtung im Raum und senkt außerdem den Stromverbrauch. Der Fertigungsbetrieb von Hitachi Home Electronics (Europe) Ltd. in Wales ist ein BSI-Betrieb, dem die ISO 9001 Qualitätsmanagement-Norm (Zertifikat Nr. FM 32366) und die Umweltqualitätsmanagement-Norm ISO 14001 (Zertifikat Nr. 36168) zuerkannt wurde. Die Produktion Ihres Fernsehgerätes erfolgte gemäß dieser Normen. Das für diese Bedienungsanleitung benutzte Papier wurde im Rahmen der Verpflichtung von Hitachi zum Schutz der globalen Umwelt aus Holz nachwachsender Wälder hergestellt. Umweltschutzhinweise75 Technische Daten Informationen zum Fernsehgerät S-VHS-Buchse Fernsehgerät - Technische Daten TV-Norm.............................................................................................100 HzProgressive Scan................................................................................50 Hz Antennen-Widerstand ........................................................................75Ω unausgeglichen Bildröhre.............................................................................................CL28WF720AN = Typ 66 cm CL32WF720AN = Typ 76 cmNetzspannung....................................................................................220-240 V AC 50 HzInterne Lautsprecher..........................................................................6 x 12 cm Typ x 2Leistungsaufnahme ............................................................................CL28WF720AN = 120 W (ca.)CL32WF720AN = 126 W (ca.)Standby < 6 W (alle Modelle) Gewicht ..............................................................................................66 cm = 37 Kg (NETTO) 76 cm = 55 kg (NETTO)Abmessungen (B x T x H)..................................................................66 cm = 790 x 525 x 516 (mm)76 cm = 883 x 572 x 551 (mm)Fernbedienungsbatterien ...................................................................2 x HITACHI SUM-4('AA' gleichwertig) Scart-Buchse AV1 Scart-Buchse AV2

AUDIO AUS (RECHTS)AUDIO EINGANG (RECHTS)AUDIO AUS (LINKS)MASSE (AUDIO)NICHT BENUTZTAUDIO-EINGANG (LINKS)NICHT BENUTZTSCHALTEINGANGNICHT BENUTZTNICHT BENUTZTNICHT BENUTZTNICHT BENUTZTCHROMINANZ-MASSENICHT BENUTZTCHROMINANZ-EINGANG S-VHSNICHT BENUTZTMASSE (VIDEO)MASSE (VIDEO)MISCH-VIDEOAUSGANGMISCH-VIDEO ODER LUMINANZ S-VHSMASSE

FUNKTIONChrominanz-EingangLuminanz-EingangChrominanz-MasseLuminanz-MasseMasse PIN
