BEDIENUNGSANLEITUNG CL32W35TAN HITACHI

N° 15 – 12 Nishi Shinbashi, 2 – Chome Minato-Ku, Tokyo 105, Japon Tel. 3 32581111 HITACHI HOME ELECTRONICS (EUROPE) Ltd, Hitachi House, Station Road, Hayes, Middlesex, UB3 4DR, ROYAUME-UNI, Tél. + 44 181 8492000 HITACHI SALES EUROPA GmbH, Am Seestern 18, 40547 Dusseldorf, ALLEMAGNE, Tél. +49 0211 529 150 HITACHI SALES ITALIANA SPA, Via Gulli n. 39, 20147 Milano, ITALIE, Tél. +39-02-487861 HITACHI FRANCE (RADIO-TV-ELECTRO-MENAGER) S.A., 4 Allée des Sorbiers, Parc d’activité du Chêne, BP 45, 69671 Bron CEDEX, FRANCE, Tél. +33 04-72-14-29-70 HITACHI SALES IBERICA, S.A., Gran Via Carlos Tercero, 101, 1-1, Barcelone 08028, ESPAGNE, Tél. +34 93 409 25 50 HITACHI HOME ELECTRONICS (HELAS) S.A., 91 Farilou Street, 117-41 Athènes, GRECE, Tél. +30 01-924-2620 HITACHI HOME ELECTRONICS (NORDIC) AB, Haukadalsgatan 10, Box 77, 164 94 Kista, SUEDE, Tél. +46 8 562 711 00 HITACHI HOME ELECTRONICS NORWAY, Brugata 14, N-0186 Oslo, NORVEGE, Tél. +47 9 2205 9060 ITEM N.V./S.A. (INTERNATIONAL TRADE FOR ELECTRONIC MATERIAL & MEDIA N.V./S.A.), UCO Tower Bellevue, 17-9050 Gand, BELGIQUE (pour BENELUX) Tél. +32 09 230 4801 ...dans le monde entier CL28W35TAN - CL32W35TAN CP28W35TAN - CP32W35TAN Bedienungsanleitung S C R E E N Einleitung Sehr geehrter HITACHI-Kunde, Herzlichen Glückwunsch zum Kauf eines Hitachi-Produkts auf dem neuesten Stand der Technik. Hitachi ist stolz auf seine erstklassigen Fernsehgeräte mit ihrer hervorragenden Bild- und Tonqualität, die so zuverlässig sind, wie es der gute Ruf von Hitachi verspricht. Ihr Fernsehgerät wird Ihnen viele Jahre mit störungsfreiem Betrieb Freude machen. Nehmen Sie sich die Zeit und lesen Sie die Bedienungsanleitung aufmerksam durch. Wenn Probleme auftreten sollten, lesen Sie zunächst die Hinweise im Abschnitt Fehlersuche auf der Rückseite dieser Broschüre. Wenn die dortigen Hinweise wider Erwarten nicht helfen und das Problem Ihres Gerätes fortbesteht, wenden Sie sich unverzüglich an Ihren Fachhändler.

DOLBY PRO LOGIC SURROUND SOUND*

• Dolby Pro Logic Surround Sound ist eine Variante von Cinema DolbyStereosound, die es dem Zuschauer ermöglicht, in Dolby Surround aufgenommene Filme oder Veranstaltungen in voller Kino-Soundqualität zu genießen. Die Surround-Kanäle verstärken das Stereobild und ermöglichen Soundbewegungen von vorne nach hinten (wie z.B. hinüberfliegende Flugzeug-Effekte), wodurch der Zuschauer die Umgebung und Spezialeffekte hautnah miterlebt. Darüber hinaus können die Pro Logic-Schaltkreise einen mittleren Kanal schaffen, der Dialoge und für das Geschehen zentralen Sound am Bildschirm verankert, damit die Sprache nicht geisterhaft wird oder in Soundeffekten untergeht. Gemeinsam mit dem einzigartigen 3DS Raumklangsystem [Spatial Sound System] von Hitachi ermöglicht Dolby Pro Logic es Ihnen, den vollen Cinema Sound daheim zu genießen. Außerdem verfügt Ihr Hitachi-Fernsehgerät über volle Erweiterungsbuchsen zur Aufnahme optionaler Lautsprechersysteme, damit Sie Ihren Hörbereich den anspruchsvollsten akustischen Anforderungen und ästhetischen Vorzügen entsprechend einstellen können. Diese Funktionen, hervorragende Bildqualität und - selbstverständlich - unser Ruf für überlegene Zuverlässigkeit werden Sie immer wieder in Ihrer Wahl für HITACHI bestärken. *Unter Lizenz der Dolby Laboratories Licensing Corporation hergestellt. DOLBY, das Doppel-D-Symbol und PRO LOGIC sind die Warenzeichen der Dolby Laboratories Licensing Corporation
• Anmerkungen zu Abbildungen In der vorliegenden Bedienungsanleitung wird durchgehend das Modell CL/CP28W35TAN dargestellt. Dieses Modell unterscheidet sich von anderen in dieser Anleitung behandelten Modellen lediglich in kosmetischer Hinsicht, alle Funktionen und Bedienungselemente bleiben aber dieselben. Fernsehgerät – Sicherheit p. 44
• Batterien - Sicherheit und Installation p. 45
• Installation von Antenne und Videorecorder p. 46
• Installation von Antenne, Satellitenempfänger und Videorecorder 47 Fernsehgerät - Bedienfeld p. 48
• Anschluß von Camcorder und Computer p. 49
• Anschluß externer Ausrüstung p. 50
• Fernbedienungselemente - Programmeinstellung p. 51
• Auto-Suchlauf p. 52
• Manuelle Einstellung p. 53
• Progressive Scan und 100 Hz-Bild p. 55
• Bildregler p. 56
• Audio- und Equalizer Bedienungselemente p. 57
• Soundmodus p. 59
• Funktionen - Auto-Abschaltung und Breitbild p. 60
• Programm-Umbenennung p. 63
• Programm-Austausch p. 64
• Signalquelleneingabe p. 65
• Surround Einstellung p. 67
• Hitachi 3DS Sound System p. 68
• Sound - Funktionen p. 69
• Lautsprecher Setup p. 70
• AV-Einstellung p. 71
• Fernbedienungselemente - Teletext-Funktionen p. 72
• Teletext-Betrieb p. 73
• Videotext- und Toptext- betrieb p. 74
• Teletext-Doppelseitenfunktion p. 75
• Fernbedienungselemente - Sonstige Funktionen p. 76
• Fehlersuchanleitung p. 77
• Hitachi - Umweltschutzhinweise p. 78
• Technische Daten p. 79

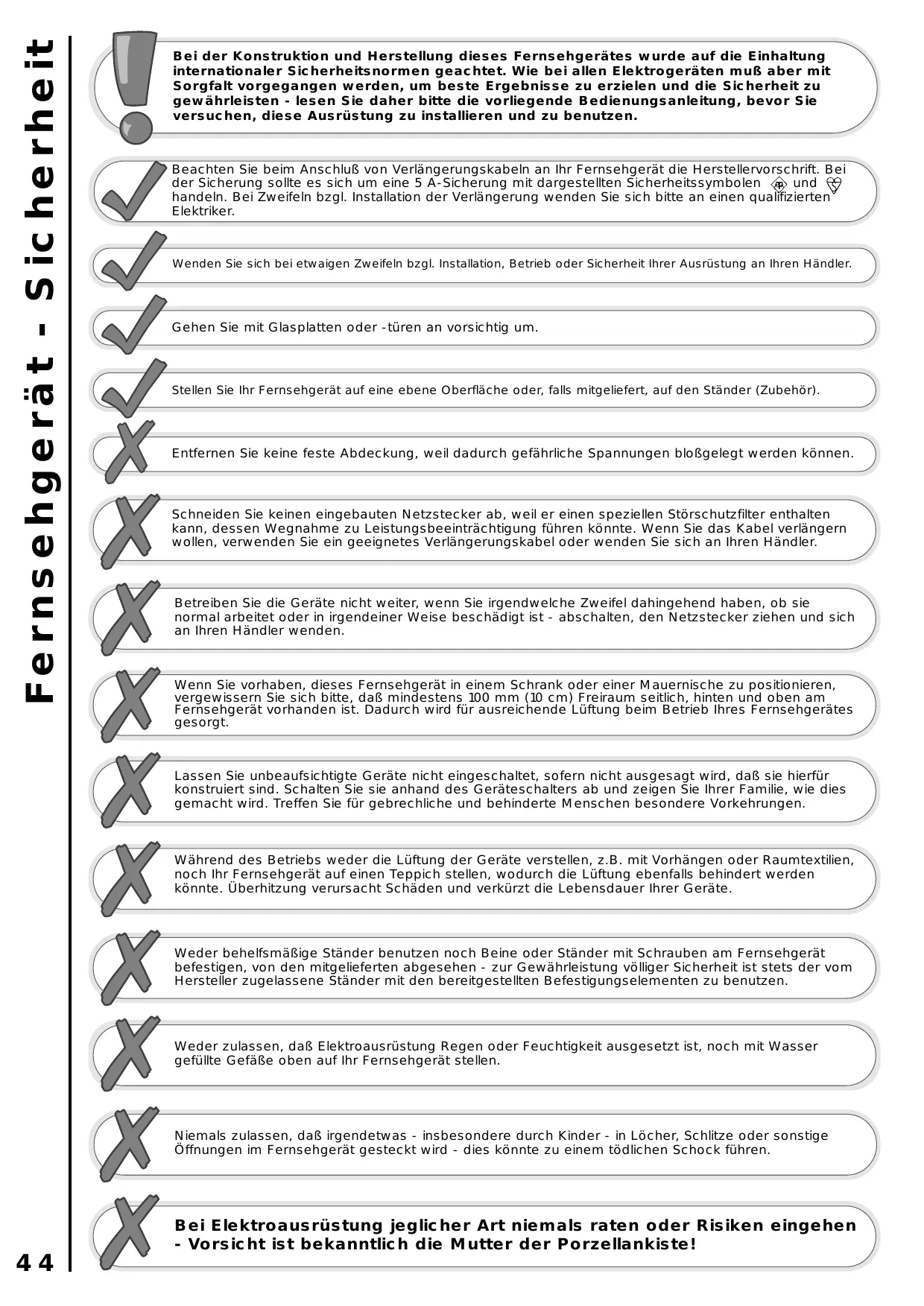

• Notizen Inhalt Inhalt Fernsehgerät - Sicherheit Bei der Konstruktion und Herstellung dieses Fernsehgerätes wurde auf die Einhaltung internationaler Sicherheitsnormen geachtet. Wie bei allen Elektrogeräten muß aber mit Sorgfalt vorgegangen werden, um beste Ergebnisse zu erzielen und die Sicherheit zu gewährleisten - lesen Sie daher bitte die vorliegende Bedienungsanleitung, bevor Sie versuchen, diese Ausrüstung zu installieren und zu benutzen. Beachten Sie beim Anschluß von Verlängerungskabeln an Ihr Fernsehgerät die Herstellervorschrift. Bei der Sicherung sollte es sich um eine 5 A-Sicherung mit dargestellten Sicherheitssymbolen und handeln. Bei Zweifeln bzgl. Installation der Verlängerung wenden Sie sich bitte an einen qualifizierten Elektriker. Wenden Sie sich bei etwaigen Zweifeln bzgl. Installation, Betrieb oder Sicherheit Ihrer Ausrüstung an Ihren Händler. Gehen Sie mit Glasplatten oder -türen an vorsichtig um. Stellen Sie Ihr Fernsehgerät auf eine ebene Oberfläche oder, falls mitgeliefert, auf den Ständer (Zubehör). Entfernen Sie keine feste Abdeckung, weil dadurch gefährliche Spannungen bloßgelegt werden können. Schneiden Sie keinen eingebauten Netzstecker ab, weil er einen speziellen Störschutzfilter enthalten kann, dessen Wegnahme zu Leistungsbeeinträchtigung führen könnte. Wenn Sie das Kabel verlängern wollen, verwenden Sie ein geeignetes Verlängerungskabel oder wenden Sie sich an Ihren Händler. Betreiben Sie die Geräte nicht weiter, wenn Sie irgendwelche Zweifel dahingehend haben, ob sie normal arbeitet oder in irgendeiner Weise beschädigt ist - abschalten, den Netzstecker ziehen und sich an Ihren Händler wenden. Wenn Sie vorhaben, dieses Fernsehgerät in einem Schrank oder einer Mauernische zu positionieren, vergewissern Sie sich bitte, daß mindestens 100 mm (10 cm) Freiraum seitlich, hinten und oben am Fernsehgerät vorhanden ist. Dadurch wird für ausreichende Lüftung beim Betrieb Ihres Fernsehgerätes gesorgt. Lassen Sie unbeaufsichtigte Geräte nicht eingeschaltet, sofern nicht ausgesagt wird, daß sie hierfür konstruiert sind. Schalten Sie sie anhand des Geräteschalters ab und zeigen Sie Ihrer Familie, wie dies gemacht wird. Treffen Sie für gebrechliche und behinderte Menschen besondere Vorkehrungen. Während des Betriebs weder die Lüftung der Geräte verstellen, z.B. mit Vorhängen oder Raumtextilien, noch Ihr Fernsehgerät auf einen Teppich stellen, wodurch die Lüftung ebenfalls behindert werden könnte. Überhitzung verursacht Schäden und verkürzt die Lebensdauer Ihrer Geräte. Weder behelfsmäßige Ständer benutzen noch Beine oder Ständer mit Schrauben am Fernsehgerät befestigen, von den mitgelieferten abgesehen - zur Gewährleistung völliger Sicherheit ist stets der vom Hersteller zugelassene Ständer mit den bereitgestellten Befestigungselementen zu benutzen. Weder zulassen, daß Elektroausrüstung Regen oder Feuchtigkeit ausgesetzt ist, noch mit Wasser gefüllte Gefäße oben auf Ihr Fernsehgerät stellen. Niemals zulassen, daß irgendetwas - insbesondere durch Kinder - in Löcher, Schlitze oder sonstige Öffnungen im Fernsehgerät gesteckt wird - dies könnte zu einem tödlichen Schock führen. Bei Elektroausrüstung jeglicher Art niemals raten oder Risiken eingehen - Vorsicht ist bekanntlich die Mutter der Porzellankiste! p. 80

Darauf achten, daß Ihre Batterien richtig eingesetzt werden, wobei die Symbole '+' und '-' an Batterie und Gerät beachtet werden. Falsches Einsetzen kann zum Auslaufen oder - in Extremfällen - zu Feuer oder Explosion führen. Jeweils den gesamten Batteriesatz austauschen und darauf achten, alte und neue Batterien unterschiedlicher Art nicht zu kombinieren, weil dies zum Auslaufen oder - in Extremfällen - zu Feuer oder Explosion führen kann. Ungebrauchte Batterien in ihrer Verpackung und fern von Metallgegenständen aufbewahren, die einen Kurzschluß verursachen können, was zum Auslaufen oder - in Extremfällen - zu Feuer oder Explosion führen kann. stets niemals! niemals!

Alte, erschöpfte Batterien aus der Ausrüstung herausnehmen. Außerdem alle Batterien aus Ausrüstung herausnehmen, die längere Zeit nicht benutzt wird. Ansonsten können die Batterien auslaufen und Schäden verursachen. Niemals versuchen, gewöhnliche Batterien wiederaufzuladen, weder in einem Ladegerät noch durch Hitzeanwendung. Sie können auslaufen, Feuer verursachen oder gar explodieren. Wiederaufladbare NiCAD-Batterien und Ladegeräte sind im führenden Elektrofachhandel erhältlich. Niemals Batterien durch Feuer entsorgen, weil dies eine Explosion verursachen kann. Die Umwelt respektieren - Batterien stets auf umweltfreundliche Weise entsorgen. Batterien - Installation

Batterien - Sicherheit und Installation stets

Entfernen Sie die Abdeckung der Fernbedienung, indem Sie die Abdeckung an der Aussparung anheben.

Setzen Sie die Batterien lt. Darstellung in die Fernbedienung ein und setzen Sie die Abdeckung wieder auf.

1. Beim Einsetzen der Batterien sicherstellen, daß die Polungen stimmen, d.h. + an +, - an -.

2. Die Batterien durch gleichwertige Batterien vom Typ 'AAA' ersetzen.

3. Alte Batterien unter Befolgung der Batterie-Sicherheitsrichtlinien gefahrlos entsorgen.

Installation von Antenne und Videorecorder

Anschluß der Antenne

Antenne (HF) an die mit

AV1 bezeichnete HF 'ein'-Buchse des Fernsehgerätes anschließen Anschluß von Antenne und Videorecorder

WICHTIGER HINWEIS. Wenn Sie Ihren Videorecorder an Ihr Fernsehgerät anschließen, muß der AV-Mode zur Gewährleistung bester Bildqualität richtig eingestellt werden - siehe Abschnitt AV-Einstellung auf Seite 71.

Das Antennen- (HF) Kabel an den mit ('in') anschließen bezeichneten Eingang des Videorecorders

Den Ausgang des Videorecorders ('out') an die mit Ihres Fernsehgerätes anschließen

Scart-Kabel sind als Sonderzubehör

• erhältlich bezeichnete HF-Buchse 'in'

(HF)-Kabel der Antenne an mit bezeichneten Eingang ('in') des Satellitenempfängers anschließen Ausgang ('out') des Videorecorders an mit bezeichneten Eingang ('in') des Fernsehgerätes anschließen

Ausgang ('out') des Satellitenempfängers an mit bezeichneten Eingang ('in') des Videorecorders anschließen

Scart-Kabel sind als Sonderzubehör erhältlich

Ein Scart-Kabel sollte zwischen Ihrem Fernsehgerät und Videorecorder (VCR) angeschlossen *werden, um Ihre Bild- und Soundqualität zu verbessern. Scart-Kabel sind unerläßlich, wenn Sie einen Stereo-Fernseher und -VCR haben und Stereo-Sound wiedergeben wollen. Diese Kabel sind bei Ihrem Hitachi-Händler oder im führenden Elektrofachhandel erhältlich. VHS-Videoausrüstung sollte an die Scart-Buchse AV1 auf der Rückseite Ihres Fernsehgerätes angeschlossen werden. AV1 kann eine individuelle Programmnummer zugeordnet werden, was Ihnen einfacheren Zugang zum Ansehen von Sendungen über externe Ausrüstung ermöglicht. Auf Seite 65 wird erläutert, wie man einem AV-Signal eine individuelle Programmnummer zuordnet. Anschluß an die Netzsteckdose Wichtiger Hinweis - Bitte lesen Sie vor dem Anschluß Ihres Fernsehgerätes und der externen Ausrüstung die Fernsehgerät - Sicherheit auf Seite 44, wenn Sie dies nicht bereits getan Stecker anschließen Anschluß von Antenne, Satellitenempfänger und Videorecorder Installation von Satellitenempfänger und Videorecorder

Fernsehgerät - Bedienfeld Hiermit schalten Sie Ihr Fernsehgerät ein und aus (nach dem Abschalten mit dieser Taste verbraucht Ihr Fernsehgerät - im Gegensatz zum Standby-Modus - keinen Strom). Beim Abschalten Ihres Fernsehgerätes an der Netzsteckdose oder mit der ein/ausTaste kann es sein, daß ein farbiger Kreis kurz auf Ihrem Bildschirm zu schen ist. Hierbei handelt es sich nicht um eine Störung in Ihrem Fernsehgerät, aondern eine Anzeige dessen, daß sich die Software and Komponenten Ihres Fernsehgerätes abschalten. Sie leuchtet, wenn Ihr Fernsehgerät eingeschaltet ist und es sich im StandbyModus befindet, und blinkt, wenn eine Funktion von Ihrer Fernbedienung an das Fernsehgerät geschickt wird. Infrarotlinse Sie dient zum Empfang von Befehlen von Ihrer Handfernbedienung. TV-Frontbedienfeld Zur Benutzung der Bedienungselemente wird gegan die Klappe gedrückt und losgelassen. Kopfhörerbuchse Wird mit Kopfhörern benutzt (Stereo-Klikenstecker 3,5 mm erforderlich). S-VHS-Buchse Diese Buchse ist für externe Geräte vorgesehen siehe Seite 49. Audio-/Video-Buchsen Diesen Buchsen sind für externe Geräte auf vorgesehen siehe Seite 49.

TV-Modus-Lampe Ein/Aus-Taste Lautstärketasten Werden zur Erhöhung (+) oder Verringerung (-) der Lautstärke Ihres TV-Sounds benutzt (oder Cursor auf und ab in den Bildschirm-Anzeigemenüs). Programmtasten Werden zur Änderung des TVKanals auf (+) oder ab (-) benutzt (oder Cursor auf und ab in den BildschirmAnzeigemenüs). Menütaste Wird für den Zugriff auf Ihr Bildschirm-HAUPTMENÜ zur Einstellung von TVFunktionen benutzt. Der Anschluß eines Camcorders an Ihr Fernsehgerät ist einfach. Identifizieren Sie zuerst den Typ des Camcorders und seine Anschlußbuchsen. Wenn es sich um eine Normalkamera Typ 8 mm handelt, hat sie wahrscheinlich Buchsen vom Typ ,Cinch’. Wenn Sie eine S-VHS- oder Hi8Kamera haben, haben Sie evtl. eine S-VHS-Buchse. Öffnen Sie die Tür des Fronbedienfelds und schließen Sie Ihre Ausrüstung wie hier angegeben an. Schalten Sie Ihr Fernsehgerät ein und drücken Sie die Taste TV/AV Ihrer Fernbedienung, bis AV3 auf Ihrem TV-Bildschirm angezeigt wird. Schalten Sie jetzt das externe Gerät auf Wiedergabe. Alternativ könnten Sie Ihrer Camcorder-Ausrüstung eine individuelle Kanalnummer zuordnen - siehe Signalquelleneingabe auf Seite 65. Audio ein rechts Benutzen Sie diese Buchse gemeinsam mit Audio ein links für Sound von Ihrer externen Ausrüstung durch Ihre TV-Lautsprecher. Vor dem Anschluß externer Geräte beziehen Sie sich bitte auf AV-Einstellung auf Seite 71. Kopfhöreranschluß Audio ein links Zur Benutzung von Kopfhörern mit Ihrem Fernsehgerät setzen Sie den Kopfhörer-Klinkenstecker (3,5 mm) in die entsprechende Buchse ein. (Siehe Soundmodus auf Seite 59). Benutzen Sie diese Buchse gemeinsam mit Audio ein rechts für Sound von Ihrer externen Ausrüstung durch Ihre TV-Lautsprecher. Video ein S-VHS-Buchse Benutzen Sie diese Buchse mit einer S-VHS- oder Hi8-Kamera zum Ansehen Ihrer Aufnahmen. Benutzen Sie diese Buchse in Verbindung mit einer normalen 8 mm-Kamera, um das Bild auf Ihrer Ausrüstung zu sehen. Anschluß an die Netzsteckdose Anschluß von Camcorder und Computer Camcorder Wichtiger Hinweis - Bitte lesen Sie vor dem Anschluß Ihres Fernsehgerätes und der externen Ausrüstung den Abschnitt Fernsehgerät - Sicherheit auf Seite 44. Falls digitale Videosende-, Computerausrüstung oder Videospiele an dieses Fernsehgerät angeschlossen werden soll(en), benutzen Sie die auf der Rückseite Ihres Fernsehgerätes befindliche Buchse AV2 für RGB-Eingang. BITTE BEACHTEN: Längere Benutzung von Computerausrüstung oder -spielen auf diesem Fernsehgerät kann Ihre Bildröhre auf Dauer beschädigen. Zur Vermeidung derartiger Schäden sind Helligkeit und Kontrast auf ein vernünftiges Niveau zu verringern und ist die Benutzungsdauer von Computerausrüstung einzuschränken.

Anschluß externer Ausrüstung

Vor dem Anschluß externer Geräte beziehen Sie sich bitte auf AV-Einstellung auf Seite 71.

AV1 AV1 Scart-Eingang Benutzen Sie diese Buchse zum Anschluß von normaler VHS-, S-VHSoder Hi8-Ausrüstung an Ihr Fernsehgerät. AV2 Scart-Eingang Benutzen Sie dies zum Anschluß von digitaler Videosendeausrüstung, Heimcomputern und Heimunterhaltungssystemen an Ihr Fernsehgerät. HF-Antennenbuchse Dies Buchse sollte permanent an eine HF-Quelle angeschlossen sein - d.h. an Ihre Dachantenne. DIN-Buchsen Die DIN-Buchsen werden für den Anschluß zweier externer Lautsprecher, wofür kein Verstärker notwendig ist, benutzt. R ist für den rechten externen Lautsprecher und L für den linken externen Lautsprecher bestimmt. 18 V-Buchse Die 18 VAusgangsleistung ist eigens für HITACHI-Zubehör konstruiert - unter gar keinen Umständen anderes Zubehör an diese Buchse anschließen, weil Ihre Ausrüstung hierdurch irreparabel beschädigt werden könnte. Quad Phono-Buchsen Benutzen Sie diese Anschlüsse zum Anbringen Ihrer Kabel an den Verstärkern und Lautsprechern: S für den Surround-Verstärker und Lautsprecher C für den mittleren Verstärker und Lautsprecher R für den rechten Verstärker und Lautsprecher L für den linken Verstärker und Lautsprecher Nach erfolgtem Anschluß ist das 3DS-System zu deaktivieren (siehe Seite 68) und LautsprecherEinstellung auf BREIT- oder NORMAL-Modus zu stellen (siehe Seite 70) - bei dieser Konfiguration kann durch Benutzung von 5 externen Lautsprechern voller Dolby Pro Logic erzielt werden, wodurch sich Ihre Seh- und Hörgenuß verbessert. ...Anmerkungen zur Audio-Ausrüstung Wenn Sie Ihr Fernsehgerät komplett mit Hitachi Power Console gekauft haben, beziehen Sie sich bitte auf die mit der Ausrüstung mitgelieferte Bedienungsanleitung. Ihr HITACHI-Händler kann Sie auch über die richtige Verstärker- und Lautsprecherauswahl für Ihr Fernsehgerät beraten.

Cursor auf Annehmen Mit dieser Taste wird das MenüAuswahlfeld nach oben geführt. Mit dieser Taste wird eine hervorgehobene Auswahl bestätigt. Cursor links Cursor rechts Mit dieser Taste wird das MenüAuswahlfeld nach links geführt. Cursor ab Mit dieser Taste wird das Menü-Auswahlfeld nach unten geführt. Zurück Mit dieser Taste kehren Sie zum vorherigen Bildschirm zurück, den Sie sich ansahen, oder heben Sie eine Auswahl auf. Mit dieser Taste wird das MenüAuswahlfeld nach rechts geführt. Menü Mit dieser Taste gelangen Sie in das Hauptmenü Programmeinstellung, wo die funktionellen Optionen Ihres Fernsehgerätes angezeigt werden. Ende Durch Drücken dieser Taste verlassen Sie das Menü, in dem Sie sich befinden, und kehren zu normalem Fernsehbetrieb zurück. Fernbedienungselemente - Programmeinstellung Die nachstehend gezeigten Fernbedienungselemente werden beim Programmieren Ihres Fernsehgerätes und zur Einstellung der Ton- und Bildfunktionen. Weitere Handbedienungselemente siehe Fernbedienungselemente - Teletext-Funktionen auf Seite 72 Fernbedienungselemente - Fernsehbetrieb auf Seite 74

Auto-Suchlauf Wichtiger Hinweis Schalten Sie Ihr Fernsehgerät erst ein, wenn die gesamte externe Ausrüstung angeschlossen ist. Falls Sie einen Videorecorder (VCR) oder Satellitenempfänger an dieses Fernsehgerät angeschlossen haben, stellen Sie bitte sicher, daß sie vor Beginn des AutoSuchlaufs eingeschaltet sind. Bei einem VCR legen Sie eine vorbespielte Kassette ein und beginnen mit der Wiedergabe. Bei einem Satellitenempfänger wählen Sie Sky News. Durch diese Maßnahmen wird sichergestellt, daß Ihre gesamte externe Ausrüstung während des Auto-Suchlaufs eingestellt wird.

Im ersten Bildschirm werden Sie aufgefordert, die Sprache Ihrer Fernsehgerätanzeige zu wählen. Benutzen Sie die nach-oben-/bach-unten-Tasten zur Wahl Ihrer Sprache. Drücken Sie OK, um die Auswahl anzunehmen. Wenn Sie davon überzeugt sind, daß die gesamte externe Ausrüstung angeschlossen ist, drücken Sie die Taste OK auf Ihrer Fernbedienung. Wenn Sie davon überzeugt sind, daß die gesamte externe Ausrüstung angeschlossen ist, drücken Sie die Taste OK auf Ihrer Fernbedienung, woraufhin der AUTOSUCHLAUF beginnt. Der Landesbildschirm verlangt von Ihnen die Eingabe des Landes, in welchem Sie fernsehen werden. Benutzen Sie die linken und rechten Tasten auf Ihrer Fernbedienung und drücken Sie die Taste OK zur Auswahl.

Ihr Fernsehgerät sucht jetzt die Frequenzen ab und führt sie in folgender Reihenfolge auf 0.Video, 1.ARD, 2.ZDF, 3.NDR.

Anhand der Tasten 'auf' und 'ab' können Sie sich alle gefundenen und beim AUTO-SUCHLAUF gespeicherten Programme ansehen.

Zur Vereinfachung der Programmeinstellung hat HITACHI ein automatisches Suchverfahren zum Auffinden der Programme installiert. Schalten Sie Ihr Fernsehgerät ein. Zur Beendigung des Installationsprozesses und zur Rückkehr zum normalen TV-Betrieb drücken Sie zweimal die Menü-Taste auf Ihrer Fernbedienung. Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint.

Zur Auswahl von INSTALLIEREN drücken Sie die Cursor ab-Taste.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Führen Sie die Auswahlleiste mit den Cursortasten über die einzustellende Programm-FREQUENZ.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an, um die Frequenz zu ändern, und Sie werden sehen, wie die Auswahlleiste rot wird - sie steht zur Änderung bereit.

Entscheiden Sie sich für die FREQUENZEingabemethode Ihrer Wahl anhand der linken/rechten Cursortaste. Manuelle Einstellung

Eingabemethode 1 Die erste Option besteht in der Feineinstellung der gewählten Frequenz, entweder nach oben oder unten. Eingabemethode 2 Wenn die rechte Cursortaste gedrückt wird, wird Auto-Suchlauf zu einer Option - Sie können entweder auf- oder abwärts suchen.

Manuelle Einstellung Eingabemethode 3 Wenn die rechte Cursortaste erneut gedrückt wird, können Sie anhand der Tasten 0-9 eine zweistellige Kanalnummer (CH) eingeben.

Eingabemethode 4 Wenn die rechte Cursortaste erneut gedrückt wird, können Sie anhand der Tasten 0-9 eine zweistellige S-Kanalnummer eingeben.

Eingabemethode 5 Wenn die rechte Cursortaste erneut gedrückt wird, können Sie anhand der numerierten Fernbedienungstasten eine fünfstellige Frequenz manuell eingeben.

Sobald Sie sich für die Eingabemethode entschieden haben und die neue Frequenz oder der neue Kanal eingegeben wurde, kann dies sodann durch Drücken der Bestätigungstaste im Fernsehgerät gespeichert werden. Zur Rückkehr zum normalen Fernsehbetrieb drücken Sie die TV-Taste auf Ihrer Fernbedienung. Beim Betrachten der manuellen Einstellanzeige haben Sie die Möglichkeit, die von Ihrem Fernsehgerät empfangenen Sendenormen zu ändern. Befolgen Sie bitte die nachstehenden Anweisungen.

Benutzen Sie die Cursortasten zum Hervorheben der Norm (STD) des von Ihnen gewählten Programms.

Nach erfolgtem Hervorheben drücken Sie die Taste OK, um die Auswahl anzunehmen das Auswahlfeld wird rot.

Benutzen Sie die Cursortasten zum Ändern Ihrer Norm.

Zur Annahme drücken Sie die Taste OK - Ihr Auswahlfeld wird blau.

Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

Bei einem normalen 50 Hz-Fernsehgerät wird das Bild in zwei separaten Phasen erzeugt. Beispielsweise werden Abtastzeilen 1, 3 und 5 usw. zuerst ausgefüllt. Nach Abschluß dieser Phase werden Abtastzeilen 2, 4 und 6 usw. ausgefüllt. Das heißt, daß nach diesen beiden Phasen alle Zeilen auf Ihrem Fernsehbildschirm (insgesamt 625) ausgefüllt sind und so ein kompletter 'Frame' entsteht. Dieser Vorgang wird dann wiederholt und dabei das Bild erzeugt, das Sie auf dem Bildschirm eines herkömmlichen Fernsehgerätes sehen. Hinweis: bei Ihrem Modell ist ein normales 50 Hz-Bild nicht möglich. Progressive Scan

Progressive Scan und 100 Hz-Bild Normales 50 Hz-Bild Die progressiv abtastenden (Progressive Scan) Fernsehgeräte von Hitachi denken stets voraus und füllen alle 625 Abtastzeilen auf einmal aus, um einen kompletten Frame herzustellen. Diese progressive Hinzufügung von zusätzlichen Zeilendaten erzeugt ein Bild, das heller und detaillierter als bei herkömmlichen Fernsehgeräten ist, und zeigt das Bild ohne "Zeilenflimmern" an, das häufig mit 50 Hz-Geräten verbunden ist. Natürliche Abtastung mit 100 Hz Unsere 100 Hz-Fernsehgeräte verdoppeln - im Vergleich mit einem herkömmlichen 50 Hz-Gerät - die Anzahl der Bilder pro Sekunde. Dadurch kommen schärfere, deutlichere, stabilere Gesamtbilder zustande, die flimmerfrei sind. Unsere 100 Hz-Geräte weisen auch Natural Scan-Technologie ("natürliche Abtastung") auf. Dieser Prozeß eliminiert das geringfügige Zittern von Bildzeilen, das bei herkömmlichen Fernsehgeräten zu sehen ist, und sorgt für ein felsenfestes Bild, das deutlich und detailliert ist.Zum Umschalten zwischen Progressive Scan und 100 Hz drücken Sie die Taste auf Ihrer Fernbedienung.

Bildregler Bei Bild- und Soundwerten verringert der nach links geführte Cursor Werte, wogegen der nach rechts geführte Cursor Werte erhöht.

Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten.

Das HAUPTMENÜ hebt die BILD-Option automatisch hervor - zur Wahl wird OK gedrückt.

Wählen Sie mit den Cursortasten auf/ab den einzustellenden Bildregler.

Nach erfolgtem Hervorheben stellen Sie die gewählten Bedienungselemente durch Drücken der Cursortasten rechts/links ein.

Zur Auswahl von MEHR Optionen benutzen Sie die Tasten auf/ab , um die Auswahl hervorzuheben, und drücken Sie anschließend OK zur Bestätigung.

Wählen Sie mit den Cursortasten auf/ab den einzustellenden Bildregler.

Nach erfolgtem Hervorheben stellen Sie die gewählten Bedienungselemente durch Drücken der Cursortasten rechts/links ein (Erläuterung siehe unten). Die geänderten Werte bleiben bis zu ihrer nächsten Änderung bestehen; drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

CTI Farbübergangsverbesserung (Colour Transient Improvement) - Mit diesem Bedienungselement können Sie die Klarheit Ihrer Fernsehfarbränder verbessern. Kammfilter Mit diesem Bedienungselement beseitigen Sie 'wirbelnde' Farben, wenn Ihr Bild dichte oder kleinkarierte Muster enthält. Rauschfilter Hilft bei der Verringerung der auf Ihrem Fernsehgerät sichtbaren Störungen, insbesondere in Gegenden mit schwächerem Signalempfang. Farbton NORMAL - ergibt ein gleichförmiges, ausgeglichenes Farbspektrum. KALT - übertreibt die Blautöne Ihres Fernsehbildes. WARM - übertreibt die Rottöne Ihres Fernsehbildes.

Velocity Monitor - erhöht oder verringert die Schärfe Ihres Fernsehbildes, so daß es weniger verschwommen erscheint, insbesondere am linken und rechten Bildschirmrand. Schwarzwert Diese Funktion macht alle dunkelgrauen Pixel schwarz.

Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten. Drücken Sie die Cursor ab-Taste, um TON zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Wählen Sie anhand der Cursortasten auf/ab das einzustellende Bedienungselement.

Nach erfolgtem Hervorheben stellen Sie die gewählten Bedienungselemente durch Drücken der Cursortasten rechts/links ein. Tonregler

Lautstärkeregler Dieser Regler wird zur Erhöhung oder Verringerung der Lautstärke Ihrer TV-Lautsprecher benutzt. Balance-Regler Nur im Soundmodus 'Halle' oder 'Stereo' möglich. Dieses Bedienungselement dient zur Erhöhung oder Verringerung der Lautstärke aus linkem und rechtem Lautsprecher. Loudness ein/aus Wenn Sie Ihrem Fernsehgerät bei niedriger Lautstärke zuhören, schalten Sie diesen Regler EIN, um den Mangel an tiefen und hohen Frequenzen auszugleichen.

Den EQUALISER-Bildschirm können Sie durch Wahl von 'MEHR' anhand der Cursortasten auf/ab betrachten.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Equalizer Das EQUALISER-Menü dient zur Einstellung der Tonumfänge ihres TV-Sounds.

Wählen Sie anhand der Cursortasten auf/ab den einzustellenden Modus oder die einzustellende Soundfrequenz.

Nach erfolgtem Hervorheben stellen Sie die gewählten Bedienungselemente durch Drücken der Cursortasten rechts/links ein. Modus Ihnen stehen drei individuelle 'Modi' zur Wahl, die auf persönliche Anforderungen abgestimmt werden können. Legen Sie einen Vollbereichswert fest (siehe unten), und Ihr Fernsehgerät behält sich die Einstellungen in der entsprechenden Modusnummer. Baßbereich 120 Hz Dieser Bereichsregler steuert den Baßsound Ihres Fernsehgerätes - wenn der Baßsound Ihres Fernsehgerätes zu 'dumpf' ist, drehen Sie diesen Regler herunter. Mittlerer Baßbereich 500 Hz Dieser Bereich ist die Basis Ihres Sounds - wenn Ihr TV-Sound zu sehr oder zu wenig angereichert ist, stellen Sie Ihr Fernsehgerät mit diesem Regler auf besseren Sound ein. Mittlerer Bereich 1,5 kHz Mit diesem Regler stellen Sie den mittleren Stimmenbereich Ihres TV-Sounds ein. Mittlerer Höhenbereich 5 kHz Bei Höherstellung dieses Reglers werden die Flöte und die Streichinstrumente Ihres TV-Sounds betont - sein Verringern wirkt sich wohltuend auf den Sound aus. Höhenbereich 10 kHz Der scharfe Klang von Triangeln und Becken wird beim Höherstellen dieses Reglers betont.

Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

Drücken Sie die Cursor ab-Taste, um SOUNDMODUS zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Benutzen Sie die Cursortasten auf/ab, um den von Ihnen gewünschten Soundmodus zu wählen.

Soundmodus Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an - wenn Sie Ihr Fernsehgerät abschalten, ist dies standardmäßig der Soundmodus, wenn es wieder eingeschaltet wird. Dolby Pro Logic In diesem Modus kann virtueller Surround Sound erzeugt werden, indem einfach die internen TVLautsprecher benutzt werden. Aktivieren Sie 3DS, um virtuellen Surround Sound zu ermöglichen. Dieser Modus ist besonders für Filme und Programme geeignet, die das Dolby Pro Logic-Logo darstellen. Dieser Modus wird für die Mehrheit Ihres Fernsehens empfohlen. Dolby Pro Logic Theater Dieser Modus schafft ein größeres Soundfeld für jene Programme, die wenig Surround-Gehalt haben. Er ist besonders wirksam in Verbindung mit externen Surround-Verstärkern. Wenn Sie jedoch lediglich die internen TV-Lautsprecher benutzen, sorgt Aktivierung des 3DS-Systems auch für einen angenehmen Raumklang. Halle Der Halle-Modus erzeugt einen Umgebungs-Soundeffekt, insbesondere beim Ansehen von MonoSendungen. Wiederum ist dieser Modus besonders wirksam in Verbindung mit externen Surround-Verstärkern. Aktivieren Sie den 3DS-Modus bei Benutzung der internen TV-Lautsprecher, um Ihrem Fernsehgerät einen gleichermaßen angenehmen Klang zu entlocken. Stereo Bei gewähltem Stereo-Modus erzeugt Ihr Fernsehgerät hochwertigen Stereo-Sound. Wählen Sie diesen Modus beim Ansehen allgemeiner Fernsehprogramme und -filme (3DS-Klang kann in diesem Modus aktiviert werden, um ein wesentlich breiteres Stereobild bereitzustellen). Kopfhörermodus Bei Benutzung von Kopfhörern ergibt dies - wenn hervorgehoben - einen natürlicheren Sound. Bei Benutzung im 3DS-Modus wird die Soundqualität erheblich verbessert. Wichtiger Hinweis

1. Dolby Pro Logic kann nur durch Hinzufügen eines externen Surround Sound Verstärker- und

Lautsprechersystems erreicht werden. Diese sind bei Ihrem Hitachi-Händler erhältlich.

2. Aktivieren von 3DS bei Benutzung externer Surround-Verstärker bewirkt Stummschaltung der externen

Surround-Kanäle und Übertragung der Surround-Informationen auf die linken und rechten Lautsprecher.

3. Aktivieren und Deaktivieren von 3DS kann nur dann erreicht werden, wenn keine Menüs auf dem

Bildschirm angezeigt werden.

Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

Funktionen - Auto-Abschaltung

Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten. Drücken Sie die Cursor ab-Taste, um FUNKTIONEN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Wählen Sie anhand der Cursortasten auf/ab die einzustellende Option.

Benutzen Sie die linke/rechte Taste zur Einstellung der gewählten Funktion.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an - wenn Sie Ihr Fernsehgerät abschalten, behält sich das Fernsehgerät Ihre Einstellungen. ...Anmerkungen zur Auto-Abschaltung Mit dieser Funktion wird Ihr Fernsehgerät nach einer festgelegten Anzahl Minuten automatisch in den Standby-Modus gebracht - mit der rechten/linken Cursortaste wird der Timer auf 5 bis 120 Minuten eingestellt. Wenn der Timer nur eine Minute übrig hat, wird dies auf dem Bildschirm als Countdown von 59 Sekunden bis null gezeigt, wonach das Fernsehgerät auf Standby schaltet. ...Anmerkungen zu Standard-Zoom und Standard 4:3 Diverse Sender übertragen nunmehr WSS (Wide Screen Signals), die das Bildformat identifizieren, in welchem Spielfilme und Programme gesendet werden. In Ihr Fernsehgerät ist Software eingebaut, die diese WSS erkennt und Ihr Fernsehgerät automatisch auf das richtige Format schaltet. Einige Sendeanstalten übertragen dieses WSS jedoch nicht, weshalb Ihr Fernsehgerät nicht erkennt, welches Format übertragen wird. Deshalb wird STANDARD ZOOM zur Wahl Ihrer Bildanforderungen benutzt, wenn ein Breitbildsignal nicht gesendet oder nicht erkannt wurde - diese Wahlmöglichkeiten befinden sich auf der nächsten Seite. Der STANDARD 4:3 funktioniert auf dieselbe Weise, sucht aber nur nach 4:3 WSS. Wird dies festgestellt, so stimmt das Bildformat Ihres Fernsehgerätes mit der Einstellung in der Option STANDARD 4:3 überein. ...Anmerkungen zu Auto WS Detect Auto Wide Screen Detect, wenn EINgeschaltet (und kein WSS-Signal vorliegt), ermöglicht es der Software Ihres Fernsehgerätes, nach den schwarzen Streifen oben und unten im empfangenen Bild zu schauen (vgl. Format C16:9L, Seite 62), und Ihr Bild wird im entsprechenden Format angezeigt. Wenn dies auf 'OFF' eingestellt ist und diese schwarzen Streifen nicht erkannt werden können, kehrt das Bildformat zum in der Option STANDARD ZOOM festgelegten Format zurück, wenn kein WSS-Signal vorliegt.

Diverse Sender übertragen nunmehr Spielfilme und Programme im echten Breitbildformat. In Ihr Fernsehgerät ist Software eingebaut, die diese Signale erkennt und Ihr Fernsehgerät automatisch auf das richtige Format schaltet. Einige Sendeanstalten übertragen dieses automatische Erfassungssignal jedoch nicht, weshalb Ihr Fernsehgerät nicht erkennt, welches Format übertragen wird. Dieses Problem läßt sich dadurch lösen, daß einfach die Taste auf Ihrer Fernbedienung gedrückt wird. Auto-Format Der Auto-Modus erkennt automatisch diverse Bildschirmformate, die entweder als konventionelles Bildformat (4:3) oder Breitbildformat (16:9 oder 14:9) übertragen werden. Nach Feststellung dessen, welches Signal übertragen wird, schaltet das Fernsehgerät automatisch auf das korrekte Bildschirmverhältnis um. Im Beispiel 1 (rechts) wird ein konventionelles Bildformat 4:3 gezeigt - beachten Sie die schwarzen 'Seitenstreifen' auf dem Bildschirm - dies geht auf Bildschirmkomprimierung zurück. Hinweis: Hitachi empfiehlt die Auswahl von AUTO für die Mehrheit des Fernsehens. Funktionen - Breitbild ...Anmerkungen zu Breitbildfunktionen Format 16:9 Das Bild (rechts) veranschaulicht ein echtes Breitbildformat 16:9. Dieser Bildtyp füllt den gesamten Fernsehbildschirm aus. Auf Wunsch kann der Modus 16:9 auch manuell gewählt werden. Format 14:9 Das Format 14:9 (rechts) ist der Mittelweg zwischen Signalen im Verhältnis 4:3 und 16:9. Ist dieser Modus gewählt, so erscheinen dünne schwarze 'Seitenstreifen' auf dem Bildschirm.

Funktionen - Breitbild Panorama-Format Der Panorama-Modus emuliert den einer Breitbildsendung bei 4:3-Übertragungen. Dies wird durch Beibehaltung der Proportionen der Bildschirmmitte bei gleichzeitiger Schrumpfung der Bilder oben und unten auf dem Bildschirm erreicht. Hinweis: Dieser Modus wird allgemein empfohlen, wenn AUTO nicht gewählt ist. Format C16:9L vorher Das Verhältnis 16:9 ist das Format, das in der Regel von den Sendeanstalten übertragen wird. Das Format C16:9L wird zur Erweiterung einer 'Briefkasten'Sendung 16:9 verwendet, so daß dies den ganzen Bildschirm zur Bilddarstellung benutzt und das Bild nicht gedrückt erscheint. nachher Format C14:9L vorher Das Verhältnis 14:9 ist das Format, das manchmal von den Sendeanstalten übertragen wird. Das Format C14:9L wird zur Erweiterung einer Sendung 14:9 verwendet, so daß dies ein Bild mit wahren Proportionen erzeugt, wegen des ursprünglichen Verhältnisses hat der Bildschirm aber dünne schwarze Streifen rechts und links am Bild. nachher Format C14:9LS vorher Einige Sender übertragen in einem 14:9 Format, das mit schwarzen Abwärtsstreifen auf jeder Seite Ihres Bildes erscheint. C14:9LS vergrößert das Bild (wodurch das Oberteil abgeschnitten werden kann), so daß diese schwarzen Streifen nicht mehr sichtbar sind. Format 4:3 Das konventionelle Bildformat für die meisten Sendungen ist das Signal im Verhältnis 4:3, das auf den Seiten des Bildschirms schwarze Streifen erscheinen läßt, und dies geht auf Bildschirmkomprimierung zurück (siehe rechts).

Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Führen Sie die Auswahlleiste mit den Cursortasten über den einzustellenden NAME.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an, um den Namen zu ändern, und Sie werden sehen, wie die Auswahlleiste rot wird und das gewählte Zeichen blinkt - es steht zur Änderung bereit.

Sie können bis zu 5 Zeichen eingeben zur Änderung jedes Zeichens benutzen Sie die Cursortaste auf/ab.

Mit der Cursortaste rechts/links gehen Sie von Zeichen zu Zeichen.

Sobald der neue NAME gewählt und eingegeben worden ist, bestätigen Sie Ihre zu speichernde Eingabe und wiederholen Sie dies erforderlichenfalls.

Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren. Programm-Umbenennung

An dieser Stelle bietet es sich an, Ihre Fernsehkanäle zu organisieren - der nächste Abschnitt (Signalquelleneingabe) ermöglicht es Ihnen, individuellen Kanälen ihre eigene Signalquelle für den Anschluß externer Ausrüstung - z.B. Camcorder, Spielmaschinen usw. - zu geben.

Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Wählen Sie Ihr erstes auszutauschendes Programm, indem die Auswahlleiste mit den Cursortasten auf/ab über die PRNummer eines Kanals geführt wird.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an, um den Namen zu ändern, und Sie werden sehen, wie die Auswahlleiste rot wird, und das gewählte Zeichen blinkt es steht zur Änderung bereit.

Wählen Sie Ihr zweites auszutauschendes Programm, indem die Auswahlleiste mit den Cursortasten auf-/abwärts umhergeführt wird.

Sobald dies geschehen ist, nehmen Sie die Auswahl an, und die beiden gewählten Programme tauschen ihre Positionen - dies ist ggf. zu wiederholen.

Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren. Jedes an Ihr Fernsehgerät angeschlossene externe Gerät muß seine eigene Eingangsbuchse haben. Ferner wäre es einfacher und durchdachter, wenn die angeschlossene externen Geräte ebenfalls ihre eigene Kanalnummer haben könnte. Die signalquelleneingabe ermöglicht es uns, dem zugewiesenen Kanal mitzuteilen, welche Ausrüstung an welche Buchse angeschlossen ist. Dadurch würde sich das Umschalten zwischen Normalbetrieb und der angeschlossenen Ausrüstung wesentlich einfacher gestalten. Beispiel: wenn Sie eine Game-Konsole an Ihr Fernsehgerät anschließen wollen

1. nehmen Sie den Anschluß an Buchse AV2 über ein Scart-Kabel vor (siehe Seite 50)

2. geben Sie Ihrer Game-Konsole eine eigene leere Kanalnummer

3. ändern Sie ggf. die Kanalbezeichnung (siehe Seite 63)

4. geben Sie diesem Kanal die richtige AV-Signalquelle (in diesem Fall AV2 - Option 2 auf Seite 66).

Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint.

Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Signalquelleneingabe ... Anmerkungen zur Signalquelleneingabe Führen Sie die Auswahlleiste mit den Cursortasten über die einzustellende AV.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an, um die Frequenz zu ändern, und Sie werden sehen, wie die Auswahlleiste rot wird - sie steht zur Änderung bereit.

Wählen Sie Ihre SIGNALQUELLENEingabemethode anhand der Cursortaste auf/ab. Option 1 AV1 ist die Signalquelle, die beim Anschluß von externer Ausrüstung (z.B. Videorecorder) durch ein Scart-Kabel an die Buchse AV1 auf der Rückseite Ihres Fernsehgerätes benutzt wird.

Signalquelleneingabe Option 2 AV2 ist die Signalquelle, die beim Anschluß von externer Ausrüstung wie z.B. Heimunterhaltungssystemen und Satellitendecodern durch ein Scart-Kabel an die Buchse AV2 auf der Rückseite Ihres Fernsehgerätes benutzt wird. Option 3 AV3 ist die Signalquelle, die beim TV-Anschluß von temporärer Ausrüstung wie z.B. Camcordern durch die Audio-/Video-Buchsen vorne an Ihrem Fernsehgerät benutzt wird. Option 4 RGB ist die Signalquelle, die beim Anschluß von digitaler Video-Sendeausrüstung oder Heimunterhaltungsanlagen an Ihr Fernsehgerät durch das AV2 Scart-Kabel auf der Rückseite Ihres Fernsehgerätes benutzt wird. ...Anmerkungen zur HF-Signalquelle HF ist die für normale Fernsehsendungen benutzte Signalquelle, und dies sollte als Einstellung für Programme ARD, ZDF, NDR. Diese Quelle erscheint leer.

Sobald die Signalquelle für jede diesbezügliche Programmnummer festgelegt worden ist, kann dies durch Drücken der Bestätigungstaste in Ihrem Fernsehgerät abgespeichert werden.

Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren. Hitachi ist sich der Tatsache bewußt, daß nicht alle Wohnungen identisch sind, weshalb das Surround Einstellmenü es dem Benutzer erlaubt, den Sound durch Einstellen der Lautstärke auf jeden Kanal abzustimmen und somit unterschiedliche Raumgestaltungen zu berücksichtigen. Bitte nehmen Sie zur Kenntnis, daß das Surround Einstellmenü nur in den Modi Dolby Pro Logic und Dolby Pro Logic Theater zur Verfügung steht und das Fernsehgerät daher bei Auswahl automatisch zu Dolby Pro Logic übergeht. ZUR BEACHTUNG: Bei Beginn des Surround Einstellmenüs wird der Sound des Fernsehgerätes durch ein Geräuschsignal ersetzt. Dies läßt sich einfacher als normaler Fernseh-Sound abstimmen und bewegt sich zyklisch zwischen dem mittleren, linken, rechten und Surround-Kanal - der mittlere Kanal kann nicht eingestellt werden, es sei denn, es ist ein externer Verstärker für den mittleren Kanal angeschlossen, und dies wird im Menü 'Lautsprecher Einstellen' in den Modi PHANTOM auf WIDE (BREIT) oder NORMAL eingestellt. Wenn das Fernsehgerät sich automatisch und zyklisch durch die verschiedenen Sound-Kanäle bewegt, schlagen wir Ihnen vor, dem TV-Sound einige Augenblicke lang zuzuhören, bevor Sie irgendeinen der Kanäle einstellen. Dadurch können Sie evtl. bestimmen, welche Kanäle der Einstellung bedürfen. Sobald Sie das gewählte Niveau eingestellt haben, lassen Sie das Fernsehgerät das Surround Einstellmenü einige weitere Male durchlaufen; dies bestimmt sodann, ob Sie den richtigen LautstärkePegal auf den gewählten Sound-Kanal angewandt haben.

Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen. Surround Einstellung ...Anmerkungen zur Surround Einstellung Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Zur Auswahl von SURROUND SETUP drücken Sie die Cursor ab-Taste. Führen Sie die Auswahlleiste mit den Cursortasten über den einzustellenden Kanal. Der Effekt dieser Einstellungen ist in der begleitenden Bildschirmanzeige zu sehen. ...Anmerkungen zur Sitzposition Die Steuerung der Sitzposition berücksichtigt die Position der Lautsprecher in Bezug auf Ihre Sitzposition und schafft somit außerdem eine Atmosphäre, in welcher Ihr Fernsehgerät verbesserte Sound-Qualität aufweist.

• Wenn Sie in der Nähe der vorderen Lautsprecher sitzen, stellen Sie die Sitzposition auf FRONT (VORNE) ein
• Wenn Sie zwischen vorderen und hinteren Lautsprechern sitzen, stellen Sie die Sitzposition auf MID (MITTE) ein
• Wenn Sie in der Nähe der hinteren Lautsprecher sitzen, stellen Sie die Sitzposition auf REAR (HINTEN) ein.

Hitachi 3DS Sound System ...Anmerkungen zur internen Lautsprecher-Option Durch innovatives Design und komplexe interne Schaltungen hat HITACHI dieses Fernsehgerät hervorgebracht, das vorzüglichen Dolby Pro Logic-Kinosound nachahmt. Jedoch haben wir zur Optimierung Ihres Fernsehvergnügens bei alleiniger Benutzung der internen TV-Lautsprecher das 3DS- (3 Dimensional Spatial Sound) System geschaffen. Das 3DS-System sorgt für wesentlich weitere Soundausbreitung vom Fernsehgerät und vermittelt den Eindruck, daß der Sound den Seiten des Raumes statt den eingebauten Lautsprechern entstammt, wogegen der wichtige zentrale Dialogkanal unverändert bleibt und nach wie vor aus der Bildschirmmitte zu kommen scheint. 3DS/Stereo-Soundtaste Mit dieser Taste auf Ihrer Fernbedienung aktivieren Sie den 3DS Sound Spatializer, und durch weiteren Tastendruck deaktivieren Sie das Sound System - im aktivierten Zustand erscheint ein Symbol in der oberen rechten Ecke des Bildschirms und zeigt an, daß 3DS aktiviert ist (siehe unten) - im deaktivierten Zustand wird das Symbol auf dem Bildschirm angezeigt, was angibt, daß Stereo-Soundfunktionen in Betrieb sind - siehe nächste Seite. ein

aus Nicam ist eine Methode zur Übertragung und zum Empfang von Sound. Wenn Ihr Fernsehgerät Nicam aufgrund von Geographie, Klima usw. nicht empfangen kann oder wenn Nicam in Ihrer Gegend nicht übertragen wird, erzeugt dies eine monaurale Soundquelle. Stereo Dieser Effekt erzeugt den Stereosound Ihres Fernsehgerätes. Dieser Modus wird für das Fernsehen überwiegend benutzt. Bei erfolgter Auswahl erscheint das Stereosymbol. Mit der Taste auf Ihrer Fernbedienung schalten Sie auf Stereo. Monaural In diesem Modus überträgt das Fernsehgerät eine einzige Soundquelle. Das Fernsehgerät wählt bei Feststellung eines Monosignals diesen Sound automatisch. Einige Stereosignale können bei ungünstiger Witterung schlecht ankommen, und zur Vermeidung von schlechter Soundqualität sollte Mono gewählt werden. Mit der Taste auf Ihrer Fernbedienung schalten Sie auf Mono um. Breit-Stereo Dieser Effekt verbessert Stereo, indem aus dem Fernsehgerät ein breiter Soundbereich herausgeholt wird. Dieser Modus wird beim Ansehen von Action-Filmen oder Sportveranstaltungen benutzt, um akustische Raumleistung zu erhalten. Mit der Taste auf Ihrer Fernbedienung schalten Sie auf Breit-Stereo um. Wenn Sie sich im Modus Dolby Pro Logic befinden, aktiviert diese Taste das Hitachi 3DS Sound System. Sound - Funktionen ...Anmerkungen zu Nicam-Funktionen Pseudo stereo Dies schafft einen Umgebungs-Sound aus Monosignalen, die Stereosound nachahmen. Mit der Taste auf Ihrer Fernbedienung schalten Sie auf Pseudo-Stereosound um. Hinweis: Pseudo-Stereo ist lediglich bei monauralen Übertragungen möglich.

Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Drücken Sie die Cursor ab-Taste, um LAUTSPRECHER SETUP zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Drücken Sie die auf/ab-Taste um Ihre Auswahl zu treffen, und stellen Sie mit den Cursortasten links/rechts ein. ...Anmerkungen zur Lautsprecher-Einstellung Die Lautsprecher-Einstellung ermöglicht Ihnen den Zugriff auf diverse Zentrallautsprecher-Modi. Dies ist besonders nützlich, wenn ein externer Verstärker an die mittlere Phono-Buchse angeschlossen ist. Über diese Optionen hinaus wollen Sie evtl. den TV-internen Lautsprechersound durch eine voll verstärkte externe Lautsprecherkonfiguration ablösen. In diesem Fall können Sie die TV-Lautsprecher im Lautsprecher-Einstellmenü völlig stummschalten, indem die INTERNEN TVLAUTSPRECHER 'AUS' geschaltet werden, damit der Sound nur durch die extern verstärkten Soundquellen zu hören ist. Phantom: Option 1 Wenn Sie keine externen Verstärker an das Fernsehgerät angeschlossen haben, wählen Sie den Phantom-Modus permanent. Phantom ermöglicht es Ihrem Fernsehgerät, zentrale Dialogdaten anhand der linken und rechten internen TV-Lautsprecher zu erzeugen. Phantom: Option 2 Wenn externe Surround-Verstärker, aber keine zentralen Verstärker angeschlossen sind, wählen Sie Phantom-Modus. Auch dies ermöglicht es Ihrem Fernsehgerät, zentrale Dialogdaten anhand der linken und rechten internen Lautsprecher zu erzeugen. Normal Wenn Sie einen zentralen Verstärker mit beschränkter Tieftonempfindlichkeit an Ihr Fernsehgerät angeschlossen haben, wählen Sie den Normal-Modus. Dieser Modus verankert Dialoge an Ihrem zentralen Verstärker und überträgt gleichzeitig die Tieftonempfindlichkeit durch Ihre TV-internen rechten und linken Lautsprecher. Wide (Breit) Wenn Sie einen Zentralverstärker mit guter Tieftonempfindlichkeit (Baßreaktion) an Ihr Fernsehgerät angeschlossen haben, dann ist der Wide (Breit)-Modus der für Ihre Anforderungen am besten geeignete Modus. In dieser Betriebsart wird jede Baßreaktion und jeder Dialog in den Zentralverstärker eingespeist.

Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren. Es ist sehr wichtig, daß die AV-Menüeingabe richtig eingestellt wird, wenn externe Geräte an Ihr Fernsehgerät angeschlossen sind - die falsche Einstellung kann zu aufbrechenden und sich aufspaltenden Bildern führen. Es muß auch beachtet werden, daß, wenn diese externe Ausrüstung ein Videorecorder oder Camcorder (VCR-Modus 'EIN') ist, Progressive Scan keine Funktion bei der Wiedergabe hat und Ihr Fernsehgerät das Bild automatisch mit 100 Hz anzeigt. ...Anmerkungen zur Benutzung von Videorecordern durch AV-Eingang Der Bildschirm 'AV-Einstellung' wird benutzt, um Ihr Fernsehgerät anzuweisen, an die Scart-, S-VHS- und/oder Cinch-Buchsen Ihres Fernsehgerätes angeschlossene externe Geräte zu erkennen. Wenn Sie irgendwelche Ausrüstung an Ihr Fernsehgerät angeschlossen haben (entweder permanent wie einen Videorecorder oder vorübergehend wie einen Camcorder), ist es wichtig, daß Ihr Fernsehgerät erkennt, welche Art von Ausrüstung angeschlossen ist, und daher müssen Sie den relevanten AV auf EIN schalten (bei Benutzung von S-VHS- oder Hi8-Ausrüstung muß AV1 SAV-MODUS auf den entsprechenden Wert eingestellt werden - es wird empfohlen, hier AUTO als Einstellung zu benutzen). Wenn Sie z.B. einen Videorecorder an Ihre Scart-Buchse AV1 VCR angeschlossen haben, sollte dies auf EIN gesetzt werden, wenn Sie aber weitere Ausrüstung angeschlossen haben, müssen alle anderen AVs auf AUS oder AUTO gesetzt werden.

Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Drücken Sie die Cursor ab-Taste, um AV-SETUP zu wählen.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Wählen Sie die einzustellende AV mit den Cursortasten auf/ab.

Stellen Sie die gewählte AV mit der linken/rechten Cursortaste ein.

AV-Einstellung Wichtiger Hinweis Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Fernbedienungselemente - Teletext-Funktionen

Seite 1/2 Im TeletextModus einmal drücken, um die aktuelle Seite und die nächste im Magazin anzuzeigen; erneut drücken, um aktuelle Seite und TV-Bild zu sehen. Die hier dargestellten Fernbedienungselemente werden benutzt, wenn Sie Teletext bedienen. Austauschen Zeigt im Teletext-Modus die letzten fünf eingegebenen Seiten an (kehrt im TV-Modus von Ihrem aktuellen Fernsehkanal zum vorigen zurück). Halten Dies wird zum 'Halten' der TeletextSeite in der Anzeige benutzt, um das Lesen zu erleichtern. Farben (rot, grün, gelb, blau) Auf bestimmten Seiten im Teletext haben diese codierte Anweisungen, d.h. eine Abkürzung für eine Teletext-Seite oder einen Titel.

Index Bei manueller Eingabe einer Seite führt es Sie zum Index - im Fastext-Modus führt es Sie zur ersten Seite des zu sehenden Magazins. Diese Taste drücken, um zum normalen TV-Betrieb zurückzukehren, wenn Sie sich im TeletextModus befinden. Teletext Enthüllen Wird im TeletextModus benutzt, um verborgene Informationen, z.B. Rätselseiten, zu zeigen. Aktualisieren Stellt das TV-Bild wieder her, während das Fernsehgerät nach der eingegebenen Teletext-Seite sucht. Weitere Handbedienungselemente siehe Fernbedienungselemente Programmeinstellung auf Seite 51 Fernbedienungselemente Fernsehbetrieb auf Seite 75 Diese Taste drücken, um den Teletext-Service zu benutzen. Erweitern Diese Taste zur Vergrößerung der Teletext-Seite verwenden. Untertitel Dies für den Zugriff auf einen Untertitel-Service direkt statt durch einen Teletext-Dienst (vom UntertitelSendedienst abhängig) benutzen. Teletext ist ein Bildschirm-Infomagazin, und durch Drücken der Teletext-Taste auf Ihrer Fernbedienung gelangt man hinein - es erscheint eine Seite, die der nachstehenden ähnlich ist. Wählen Sie das Thema, das Sie sich ansehen wollen, indem Sie eine dreistellige Nummer auf Ihrer Fernbedienung eingeben, die der Seitennummer entspricht, z.B. drücken Sie 101 für Schlagzeilen (NEWS HEADLINES). Alternativ drücken Sie eine farbige Taste, die sich auf eines der Themen auf der Unterseite des Bildschirms bezieht (Fastext-Service), z.B. drücken Sie die grüne Taste Ihrer Fernbedienung für das Sportmagazin. Magazin-Name Datum Zeit Magazin-Seitennummer Magazin-Titel Seiteninhalt Teletext-Betrieb ...Anmerkungen zu Teletext Fastext-/Lieblingsseiten ...Anmerkungen zu Lieblingsseiten Ihr Fernsehgerät kann bis zu vier Ihrer Teletext-Lieblingsseiten speichern - evtl. die Sportseite, Küchenseite oder Gartenseite - die Wahl ist Ihnen überlassen. Auf diese wird zugegriffen, wie bei Fastext, indem die farbcodierten Tasten auf Ihrer Fernbedienung gedrückt werden. Befolgen Sie die nachstehenden Schritte zur Eingabe Ihrer Lieblingsseiten.

Durch Drücken der Teletext-Taste zum Teletext übergehen.

Durch Drücken der TV-Taste zum LieblingsseitenModus übergehen (dadurch können Sie zwischen Fastext- und Lieblingsseiten-Modus wechseln).

Eine farbcodierte Taste drücken, die Sie als Lieblingsseite benutzen wollen.

Mit den Tasten die dreistellige Seitennummer eingeben.

Sobald die Nummer eingegeben wurde, die Taste derselben Farbe drücken und halten, bis das Lieblingsseitenfeld weiß wird und dann zu seiner Originalfarbe zurückkehrt.

Ggf. anhand einer andersfarbigen Taste wiederholen, oder die TV-Taste drücken, um zum normalen Fernsehen zurückzukehren.

Videotext- und Toptext- betrieb Der Videotextbetrieb wird durch Drücken der TEXTTaste ( ) auf der Fernbedienung aktiviert. Eine ähnliche Textseite wie die rechts abgebildete erscheint. Die Hauptseite beinhaltet numerierte Themen, die durch Eingabe der entsprechenden dreistelligen Codenummer auf Ihrer Fernbedienung (Tasten ) zugänglich sind. Zusätzlich zu der oben aufgeführten Methode befinden sich am unteren Rand der Textseite vier farbig codierte Hauptthemen z.B. Fernsehprogramm, Wetter, Sport etc., die, je nach Sendestation, verschieden sind. Um Zugang zu diesen Themen zu erhalten, drücken Sie einfach die entsprechende farbige Taste auf Ihrer Fernbedienung. Wenn Sie eine falsche Nummer eingegeben haben, können Sie die gewünschte Nummer einfach erneut eingeben. Die 4 Fastext-Themen werden im unteren Bildschirmbereich angezeigt Bevorzugte Textseitenoptionen Das TV-Gerät kann bis zu vier bevorzugte Textseiten speichern. Diese Seiten könnten Ihre bevorzugten Sport- oder Fernsehprogrammseiten sein, die durch Drücken einer der farbig codierten Tasten auf Ihrer Fernbedienung zugänglich sind. Um eine bevorzugte Textseite einzugeben, aktivieren Sie zuerst den TEXT-Modus durch Drücken der TEXT-Taste ( ) auf der Fernbedienung. Nun wird der bevorzugte Seitenmodus durch Drücken der MENÜ-Taste ( ) auf der Fernbedienung aktiviert (mit der MENÜ-Taste ist ein Umschalten zwischen den Modi FASTEXT- und BEVORZUGTE SEITEN möglich).Drücken Sie die farbige Taste, die für die erste bevorzugte Textseite gelten soll. Nun geben Sie die gewünschte Seitennummer mit den 0-9 Tasten auf der Fernbedienung ein, die der farbigen Taste zugewiesen werden soll. Wenn dieser Schritt beendet ist, müssen Sie Ihre Zuweisung in den Speicher des TV-Geräts eingeben. Dies geschieht, indem einfach die farbige Taste gedrückt und solange gehalten wird, bis die gesamte Videotextanzeige weiß erscheint. Die Speicherung ist nun abgeschlossen. Wenn gewünscht, können mit der oben aufgeführten Methode drei weitere bevorzugte Videotextseiten gespeichert werden. Um eine bevorzugte Textseite anzusehen, einfach die MENÜ-Taste im FASTEXT-Modus drücken und die gewünschte gespeicherte Seite mit der entsprechenden farbigen Taste aufrufen. Andere Textfunktionen sind auf Seite 72 'Fernbedienungselemente - Teletext-Funktionen' beschrieben. Toptext-Betrieb Wenn Toptext empfangen wird, verfahren Sie wie folgt: Wenn die Taste gedrückt wird, erscheint die Toptext-Seite. Am unteren Seitenrand erscheint eine Anzeige entsprechend der untenstehenden Abbildung. Diese Anzeigen sind farbcodiert und werden durch Drücken der entsprechenden Farbtaste auf der Fernbedienung aktiviert. Wenn die rote Taste gedrückt wird, wird die vorherige Textseite angezeigt und wenn die grüne Taste gedrückt wird, wird die nächste Textseite angezeigt. Drücken Sie die gelbe oder die blaue Taste zum Abrufen der hervorgehobenen Themen. Wenn diese Themen gewählt werden, wird eine Liste zugehöriger Themen angezeigt. Rufen Sie diese Seiten mit den Tasten 0-9 oder den farbigen Tasten der Fernbedienung auf. Hitlist-Menü Das HITLIST-Menü kann bis zu 15 Seiten enthalten, die vom Sender als diejenigen Seiten ausgestrahlt werden, die nach Auffassung der Programmleitung am häufigsten gewählt werden. Verfahren Sie wie folgt: 1.Drücken Sie während des Toptext-Empfangs die Taste Nr. 11 der Fernbedienung. Daraufhin erscheint die HITLIST-Anzeige (vgl. rechts). 2.Drücken Sie zum Hervorheben des gewünschten Themas die rote oder blaue Farbtaste der Fernbedienung und dann die grüne Farbtaste zum Aufrufen des Themas. 3.Drücken Sie die Taste Nr. 11, um zum HITLIST-Menü zurückzukehren. 4.Wiederholen Sie diese Schritte je nach Bedarf. 5.Drücken Sie die Taste , um zum normalen TV-Betrieb zurückzukehren.

HOTELS Grüne Taste REUTERS Gelbe Taste Blaue Taste Hitachi engagiert sich für die laufende Weiterentwicklung seiner TV-Funktionen. Eine der für Sie als Kunden entwickelten Funktionen ist die Erweiterung des Teletext-Dienstes von einer Einseiten-Bildschirmanzeige zu einer Funktion, die auf unterschiedliche Weise manipuliert werden kann. Die nachstehenden Anweisungen zeigen, wie Sie – ungeachtet Ihrer Fernsehumgebung oder Ihrer Anforderungen - diese vorzügliche Funktion vorteilhaft nutzen können. Option 1 Standard-Teletext In den Standard-Teletext gelangt man durch Drücken der Teletext-Taste auf der Fernbedienung – nähere Angaben siehe Seite 33 – und man muß sich in diesem Bildschirm befinden, bevor irgendwelche der Doppelseitenoptionen benutzt werden können. Option 2 Teletext-Einzelseitenbetrieb Diese Option teilt den sichtbaren Bildschirmbereich in zwei Hälften, damit zwei Teletextseiten gleichzeitig betrachtet werden können. Dies wird durch einmaliges Drücken der Taste 16:9 auf der Fernbedienung erreicht, nachdem man zum Standard-Teletext übergegangen ist (siehe oben). Bei dieser Option setzt Drücken der Taste OK auf der Fernbedienung den rechten Bildschirm auf die linke Seite und hält die Seite fest (‘Freeze’). Bei Eingabe einer neuen Seitennummer ändert sich die rechte Seite, wogegen die linke Seite unverändert bleibt. Zum Aufheben dieser Teletext-Betrachtungsart drücken Sie die Taste ‘X’ auf der Fernbedienung (dadurch kehren Sie zu Option 1 zurück). Teletext-Doppelseitenfunktion … Hinweise zur Teletext-Doppelseitenfunktion Option 3 Teletextseiten- und TV-Betrachtung Diese Option ist eine Weiterführung der bisherigen ‘Misch’-Funktion, wo eine transparente Seite das zu sehende Programm überlappt, und sie teilt den Bildschirm in zwei Hälften auf. Zur Benutzung dieser Funktion drücken Sie die Taste 16:9 auf der Fernbedienung zweimal. Diese Option nimmt dieselbe Funktion wie die Standard-Teletextseite wahr (siehe Option 1), aber mit der Möglichkeit, auch das vor Übergang zum Teletext angesehene Programm zu sehen. Zur Rückkehr zum normalen TV-Betrieb drücken Sie die TV-Taste auf Ihrer Fernbedienung.

Fernbedienungselemente - Sonstige Funktionen

Die hier gezeigten Fernbedienungselemente werden benutzt, wenn Ihr Fernsehgerät im Normalbetrieb arbeitet. AVEinstellung Wird zur Auswahl einer Signalquelle für externe Geräte verwenden (siehe Seite 25, 26 und 31). Taste 16:9 Diese Taste erlaubt Ihnen das Umschalten zwischen den diversen Breitbildfunktionen Ihres Fernsehgerätes (siehe Seite 21). Ton stummschalten Standby Wird benutzt, um Ihr Fernsehgerät in den bzw. aus dem Standby-Modus zu schalten (Einzelheiten siehe Seite 8). Beim Hinstellen auf den Standby-Modus kann es sein, daß ein farbiger Kreis kurz auf dem Bildschirm zu sehen ist. Hierbei handelt es sich nicht um eine Störung in Ihrem Fernsehgerät, aondern eine Anzeige dessen, daß sich die Software and Komponenten Ihres Fernsehgerätes abschalten. Programmtasten Werden zur Änderung der Programme, entweder '+' auf oder '-' ab, benutzt. Diese Taste ermöglicht Ihnen das Ein- und Abschalten des TV-Sounds.

Frequenz Dies erlaubt Ihnen die direkte Eingabe bekannter Sendekanäle oder Frequenznummern. Lautstärketasten Standbild Diese Taste erlaubt Ihnen das 'Halten' des Bildes, das auf Ihrem Fernsehgerät betrachtet wird. Werden zur Erhöhung ‘+’ oder Verringerung ‘-’ Ihrer TV-Lautstärke verwendet. Progressive Scan Uhrzeit Diese Taste wird zur Anzeige der aktuellen Zeit auf dem Bildschirm benutzt. Diese Taste wir zur Änderung der Abtastfrequenz Ihres Fernsehgerätes benutzt - von 100 Hz auf Progressive Scan. Abruf Weitere Handbedienungselemente siehe Fernbedienungselemente Programmeinstellung auf Seite 51 Fernbedienungselemente Teletext-Funktionen auf Seite 72 Diese Taste wird benutzt, um den aktuellen TV-Status einzusehen. Mein TV-Gerät läßt sich nicht einschalten. Überprüfen, daß der Netzstecker an die Steckdose angeschlossen ist und dar Strom eingeschaltet wurde. Die Sicherung prüfen und kontrollieren, daß sich das TV-Gerät nicht im Standby-Modus befindet (siehe unten). Meine Fernbedienung funktioniert nicht. Sicherstellen, daß kein Hindernis zwischen Fernbedienung und TV-Gerät (Infrarotlinse) vorhanden ist. Die Batterien könnten leer sein - die Batterien komplett satzweise austauschen. Problemidentifikation Verschneites Bild - schlechte Tonqualität Mehrfachbilder - Sound in Ordnung Mögliche Ursache Abhilfe Schlechter Anschluß von Antennenkabel an TV-Gerät. Neue Anschlüsse herstellen und/oder HF-Stecker wechseln. Korrodierte oder mangelhafte Antennenanschlüsse. Neue Anschlüsse herstellen oder Kabel erneuern. Antenne hat sich verstellt. Antenne neu justieren. Ungünstige Wetterbedingungen. Keine. Senderprobleme. Beim Sender nachfragen. Antenne hat sich verstellt. Antenne neu justieren. TV-Gerät ist nicht korrekt eingestellt. Neueinstellung oder Feinabstimmung des TV-Gerätes. Ungünstige Wetterbedingungen. Keine. Senderprobleme. Beim Sender nachfragen. AV-Eingang nicht korrekt eingestellt. Prüfen, welche externe Ausrüstung angeschlossen ist, und ihren Scart AV-Status überprüfen (siehe Seite 77) Magnetische Störungen durch elektrische oder mechanische Motoren, Leuchtstofflampen, tragbare Radios etc. Fehlersuchanleitung Antworten Fragen Die Geräte auf Abschirmung prüfen und, falls erforderlich, erneuern oder weiter weg vom TVGerät aufstellen. Zeitweise Interferenzen TV-Gerät könnte im AV-Modus sein. Bild- und Ton-Einstellungen auf Minimum eingestellt. TV-Gerät im Standby-Modus. Weder Bild noch Ton TV-Taste oder Fernbedienungstasten bis zur Rückkehr zum normalen TV-Modus drücken. Bild/Ton-Einstellungen prüfen (zum HAUPTMENÜ gehen). Eine der Tasten drücken. bis Wenn ein Problem nach Bezugnahme auf diese Anleitung fortbesteht, wenden Sie sich unverzüglich an Ihren Händler. Unter KEINEN Umständen die hintere Abdeckung Ihres Fernsehgerätes abnehmen.

HITACHI Umweltschutzhinweise Umweltschutzhinweise Das Unternehmen HITACHI hat sich im Rahmen der Verbraucherelektronikindustrie zur Reduzierung des Energieverbrauchs von Fernsehgeräten und Videorecordern im Standby verpflichtet. Auch wenn Ihr Fernsehgerät mit einer Stromsparfunktion im Standby ausgestattet ist, können Sie unnötigen Energieverbrauch völlig ausschließen, indem Sie das Gerät mit dem Hauptschalter ausschalten, wenn Sie es für längere Zeit (d.h. mehr als eine Stunde) nicht benutzen. Auf jeden Fall sollte ein Fernsehgerät über Nacht, oder wenn Sie nicht zu Hause sind, ausgeschaltet werden. Auch andere Faktoren sollten Sie bei der Benutzung Ihres Fernsehgerätes berücksichtigen. Ein Reduzieren der Lautstärke auf ein vernünftiges Niveau kann den Stromverbrauch beträchtlich senken und zum Lärmschutz beitragen. Eine Reduzierung des Kontrasts kann ein angenehmeres Bild ergeben, erfordert weniger Beleuchtung im Raum und senkt außerdem den Stromverbrauch. Der Fertigungsbetrieb von Hitachi Home Electronics (Europe) Ltd. in Wales ist ein BSI-Betrieb, dem die ISO 9001 Qualitätsmanagement-Norm (Zertifikat Nr. FM 32366) und die Umweltqualitätsmanagement-Norm ISO 14001 (Zertifikat Nr. 36168) zuerkannt wurde. Die Produktion Ihres Fernsehgerätes erfolgte gemäß dieser Normen. Das für diese Bedienungsanleitung benutzte Papier wurde im Rahmen der Verpflichtung von Hitachi zum Schutz der globalen Umwelt aus Holz nachwachsender Wälder hergestellt.

AUDIO AUS (RECHTS) AUDIO EINGANG (RECHTS) AUDIO AUS (LINKS) MASSE (AUDIO) NICHT BENUTZT AUDIO-EINGANG (LINKS) NICHT BENUTZT SCHALTEINGANG NICHT BENUTZT NICHT BENUTZT NICHT BENUTZT NICHT BENUTZT CHROMINANZ-MASSE NICHT BENUTZT CHROMINANZ-EINGANG S-VHS NICHT BENUTZT MASSE (VIDEO) MASSE (VIDEO) MISCH-VIDEOAUSGANG MISCH-VIDEO ODER LUMINANZ S-VHS MASSE

Technische Daten Fernsehgerät - Technische Daten

FUNKTION Chrominanz-Eingang Luminanz-Eingang Chrominanz-Masse Luminanz-Masse Masse S-VHS-Buchse
