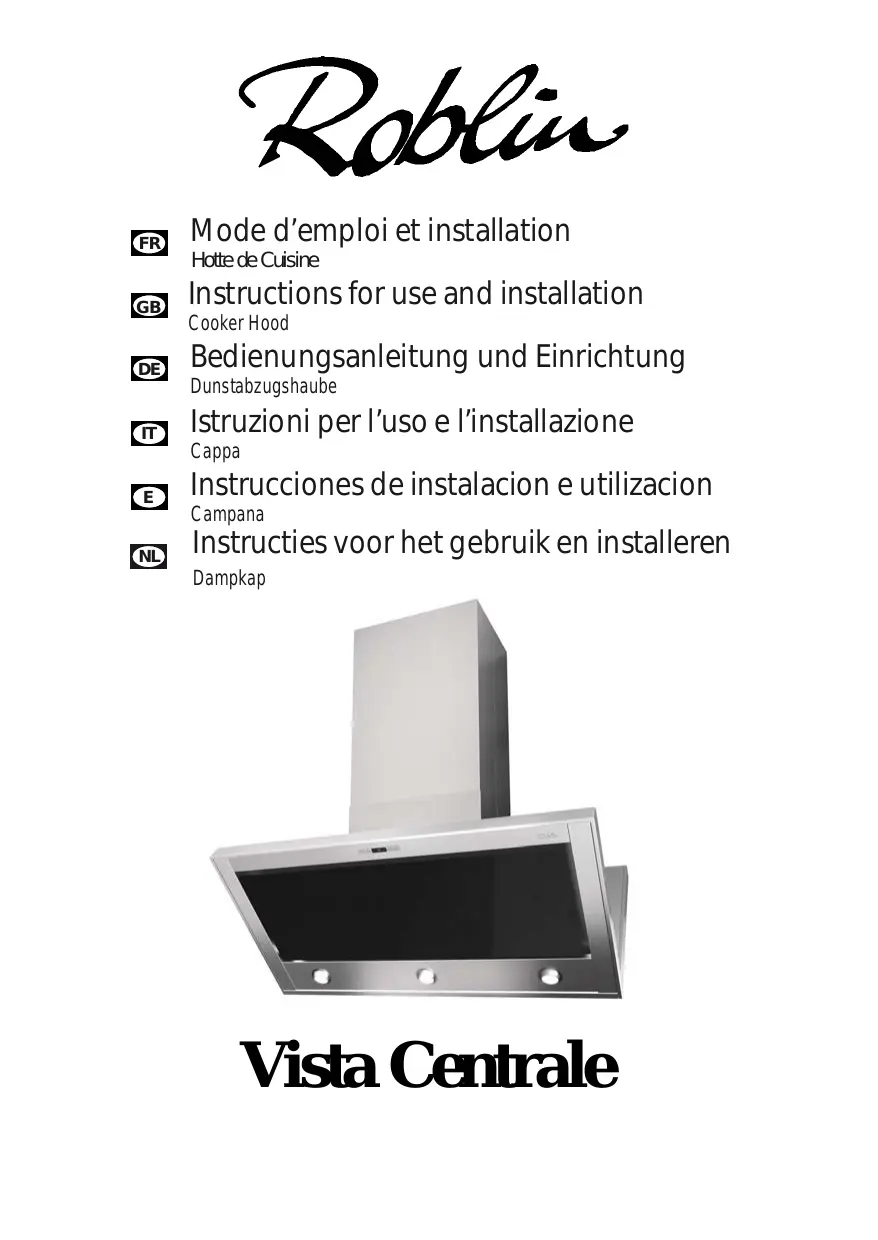

MODE D'EMPLOI VISTA 900 6056000 IX ROBLIN
Mode d'emploi et installation
Hotte de Cuisine

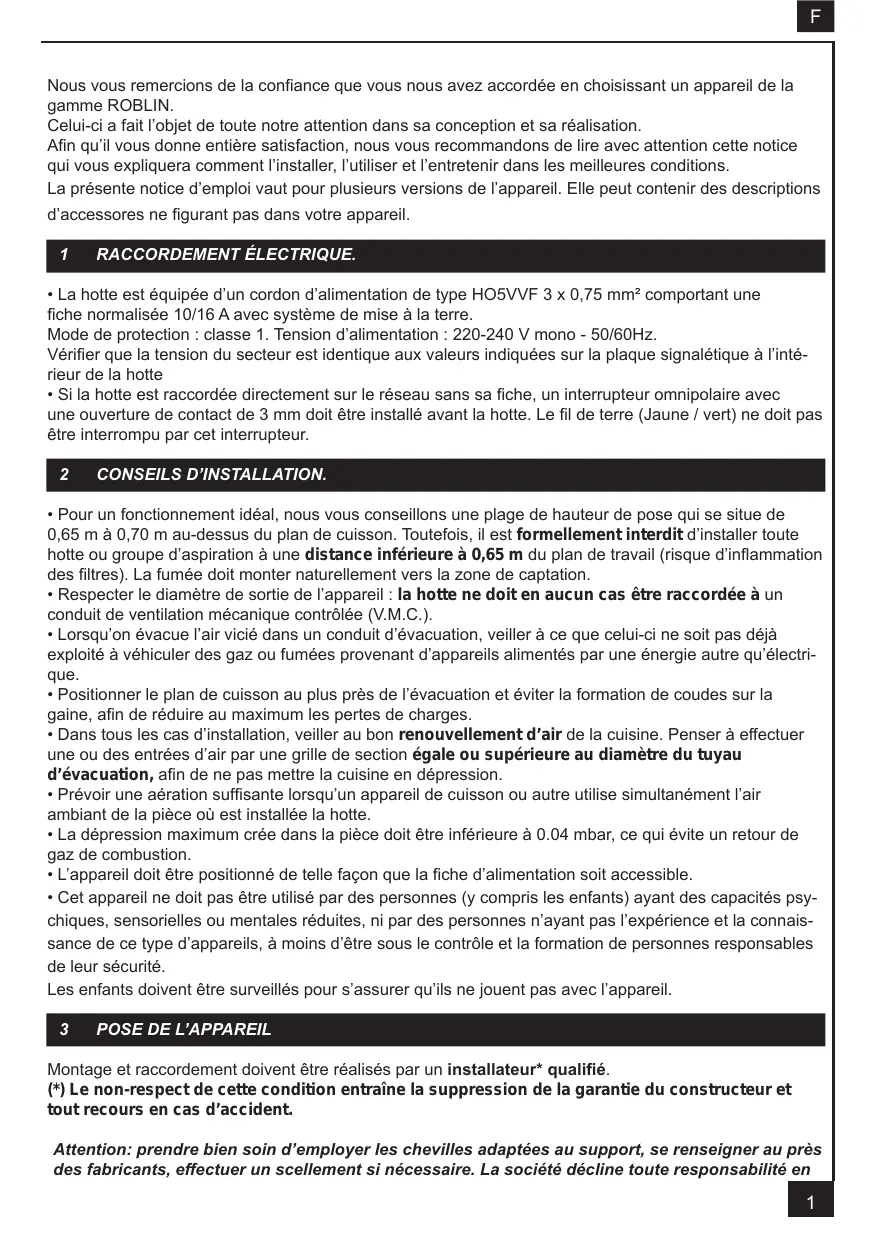

Nous vous remercions de la confiance que vous nous avez accordée en Choosing un appareil de la gamme ROBLIN.
Celui-ci a fait l'objet de toute notre attention dans sa conception et sa réalisation.
Afin qu'il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l'installer, l'utiliser et l'entretenir dans les importantes conditions.
La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.
1 Raccordement électrique.
- La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0.75 mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.
Mode de protection : classe 1. Tension d'alimentation : 220-240 V mono - 50/60Hz.
Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte.
- Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.
2 Conseils d'installation.
- Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'installer toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.
- Respecter le diamètre de sortie de l'appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V. M. C.).
- Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité pour véhiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
- Positionner le plan de cuisson au plus près de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
- Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pas mettre la cuisine en dépression.
- Prévoir une aération suffisante lorsqu'un appareil de cuisson ou autre utilise simultanément l'air ambiant de la pièce où est installée la hotte.
- La dépression maximum créée dans la pièce doit être inférieure à 0.04 mbar, ce qui évite un retour de gaz de combustion.
- L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
- Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
3 POSE de l'appareil
Montage et raccordement doivent être réalisés par un installateur* qualifié.
(*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d'accident.
Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner auprès des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en
Cas d'accrochage défectueux du à perçage et chevillage.
1) Ouvrir le colis de la hotte.
Percage du plafond
2) À l'aide d'un fil à plomb, reporter au plafond le centre du plan de cuisson. Tracer les axes parallèlement au plan de cuisson (Fig. 1). 3) Positionner le gabarit de perçage en alignant les axes tracés et le centre avec ceux du gabarit. Tracer les centres des différents perçages à effectuer. (Fig. 2b) 4) Enlever les vis du conduit (Fig. 2a), puis enlever le support de hotte du conduit d'habillage Rep. 7.
Fixation du support de HOTTE
5) Percer le plafond à l'endetrot de la pose, dont un trou de 40 qui permet le passage de l'alimentation suivant la Fig. 2b. Si le plafond est en béton, employer 4 chevilles en fonte pour 10, exclure les chevilles en plastique. Si celui-ci vous semble de solidité douteuse, n'hésitez pas à le renforcer dans les combles (Fig. 3). Fixer solidement le support de hotte à l'aide de 4 tiges filetées 10 mm. 6) Déposer le diffuseur (Fig. 4). 7) Fixer la boîte moteur sur le support de hotte à la hauteur désirée. Voitre hotte est régliable en hauteur par tranche de 50 mm; les 8 vis 5 × 10 T. Hexagonale se logent dans les trousts oblongs permettant une mise à l'aplomb. (Fig. 5 & 6). L'orientation des commandes est représentée sur le gabarit.
Attention : cette phase du montage doit être réalisée à 2 personnes compte tenu du poids de la hotte.
8) Vérifier l'aplomb du conduit.
Raccordement
- Version Evacuation Extérieure :
a- Mettre le clapet anti retour C sur la sortie de l'appareil (Rep. 6) et raccorder le tuyau flexible à l'évacuation extérieure et à la sortie de l'appareil. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 8). b- Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique). c- Mettre en place le haut de conduit 7a constitué de 2 éléments assemblés par 6 boutonnières (Fig. 6c). Fixer le haut de conduit au support de hotte en utilisant les vis fournies.
d- Vérifier de nouveau l'aplomb du conduit. e- Mettre en place les 2 éléments du bas de conduit (Rep. 7b) (Fig. 9 & 10).
-Version recyclage :
a- Fixer le déflecteur ±bR sur le support de conduit. b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l'appareil (Rep. 6) et l'entrée du déflecteur. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 6c). c- Raccorder électriquement la hotte (Voir paragraphe Raccordement Électrique). d- Mette en place le haut de conduit 7a constitué de 2 éléments assemblés par 6 boutonnières (Fig. 6c). Veiller à ce que les grilles de sortie soient positionnées en face des sorties du déflecteur R. Fixer le haut de conduit au support de hotte en utilisant les vis fournies.
e- Vérifier de nouveau l'aplomb du conduit.
f- Mettre en place les 2 éléments du bas de conduit (Rep. 7b) (Fig. 9 & 10).
9) Vérifier les connecteurs du moteur (fig. 11)
10) Vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration. 11) Pour les versions Recyclage : Placer la cartouche à charbon actif dans son logement en exerçant une pression sur les languettes A (Fig. 6d) 12) Placer les filtres métalliques. 13) Mettre en place le déflecteur (Rep. 9)
4 Fonctionnement

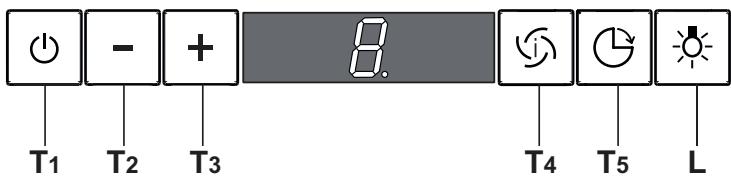

Tableau des commandes
| TOUCHE | FONCTIONS |
| T1 | ON/OFF Moteur | Actionne et arrêté le moteur d'aspiration. Sur l'afficheur est visualisé le pas de la vitesse précédemment sélectionnée. |
| T2 | Vitesse - | Réduit la vitesse du moteur: V3 → V2 → V1 |
| T3 | Vitesse + | Augmente la vitesse du moteur: V1 → V2 → V3 |
| T4 | Vitesse intensive | Actionne la vitesse intensive en partant d'une vitesse quel-conque ou lorsque le moteur est étient. Pour la désactiver, il suffit d'appuyer à nouveau sur la même touche qui a été utilisée ou d'eteindre le moteur. La vitesse intensive ne peut pas'être actionnée si la fonction Delay est active. La vitesse intensive est temporisée sur 10 minutes: sur l'afficheur est vis-sualisée l'inscription H et le point en bas à droite clignote une fois par seconde. Lorsque 10 minutes se sont écoulées, le système returne automatiquement à la vitesse précédem-ment sélectionnée. |
| T5 | Delay | Actionne et désactive la modalité d'arrêt total de la hotte (moteur+éclairage) après 30 minutes: l'afficheur visualise la vitesse du moteur et le point en bas à droite clignote une fois par seconde. Pour invalider la fonction Delay on peut ap-puyer à nouveau sur la même touche ou étientre le moteur. |
| L | Éclairage | Allume et étient l'éclairage de la hotte. |
5 Conseils d'utilisation
- Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sautes. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.
- IMPORTANT. NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL
Ne laissez jamais de flammes libres sous la hotte en fonctionnement. - Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.
6 Entretien
Déconnecter le câble d'alimentation pour toute intervention électrique.
L'appareil a été conçu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.
- Nettoyage des filtres métalliques.
Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincez) ou au lave-vaisselle (tous les deux mois environ pour une utilisation normale).
Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés.
N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air.
Vérifier tous les 6 mois le bon écoulement de l'air vicié.
Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.
Avant toute intervention sur l'appareil, mettre l'interrupteur d'allumage des lampes en position éteinte.
Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.
7 Garantie et service apres-vente
- En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement.
- Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
- Débrancher complètement l'appareil.
- Exigez toujours l'utilisation de pièces de rechange d'origine. La non-observation de cette prescription peut compromettre la sécurité de l'appareil.
- Lors de la commande de pièces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
- Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle. Cette garantie ne couvre pas les consommables comme : - L'éclairage : lampes incandescentes, halogènes...
- Les filtres.
8 Remarques
Cet équipement est conforme à la norme européenne sur la base de tension 2006/95/CE relative à la sécurité électrique et aux normes européennes : 2004/108/CE relative à la compatibilité électromagnétique et 93/68 relative au marquage CE.
Lorsque ce symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau.
Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.
Fiche de sécurité class 1, 250 V~ 10A
2 pôles + terre.
