Nettoyage du tiroir à produits lessiviels, 40 Entretien du hublot et du tambour, 40 Nettoyage de la pompe, 40 Contrôle du tuyau d'arrivée de l'eau, 40
électriques Raccordement du tuyau d'arrivée de l'eau

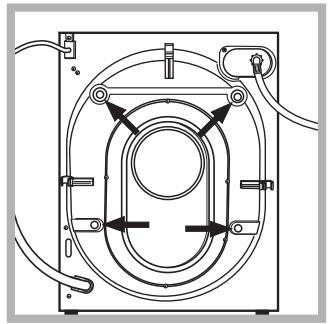

3. Enlevez les quatre vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).
5. Conservez bien toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

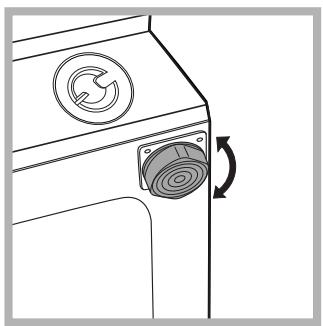

2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.
à droite (voir figure).
Caractéristiques techniques (voir page ci-contre). Si la longueur du tuyau d'alimentation ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé.
- 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications suivantes

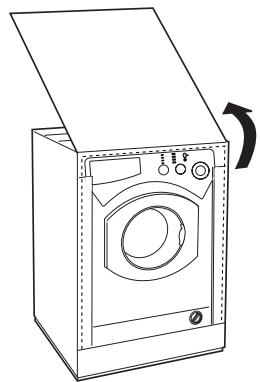

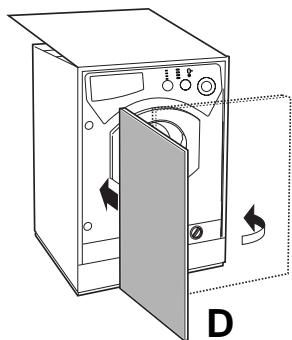

Le panneau en bois couvrant la façade ne doit pas avoir plus de 18 mm d'épaisseur, il peut être articulé tant à droite qu'à gauche. Pour plus de facilité d'emploi, nous conseillons d'adopter le même sens d'ouverture que pour le hublot dont les charnières sont montées sur le côté gauche.

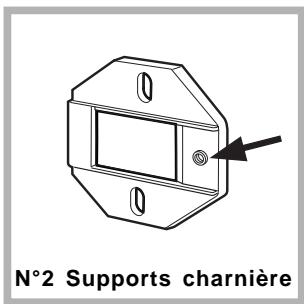

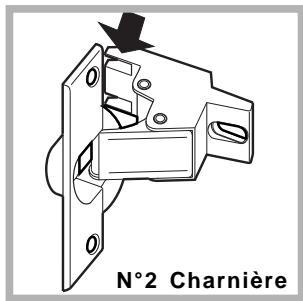

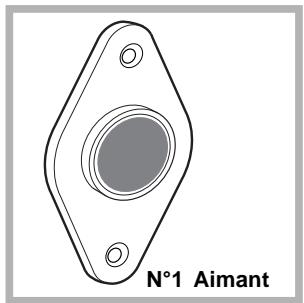

Fig. 1 - Montez le butoir de l'aimant du côté opposé, en haut, en vous servant des deux vis B. - Intercalez entre la façade de la machine et le berceau de l'aimant, l'entretoise illustrée fig. 4/B.
(L) puis procédez comme suit (fig. 11): démontez les 4 pieds originaux, positionnez une traverse G dans la partie avant de la machine, fixez-la à l'aide des vis I (en les vissant dans les trous où étaient fixés les pieds originaux) puis montez les nouveaux pieds H. Procédez de même dans la partie arrière de la machine. Vous pouvez alors régler les pieds H pour élever ou abaisser la machine de 835 mm à 870 mm. Après avoir atteint la hauteur désirée, bloquez les écrous L à la traverse G. Pour régler la machine à une hauteur comprise entre 870 mm et 900 mm, montez le listel M et réglez les pieds H jusqu'à la hauteur souhaitée. Pour monter le listel, procédez comme suit: desserrez les trois vis N situées dans la partie avant du couvercle, montez le listel M comme illustré fig. 12 et serrez les vis N.

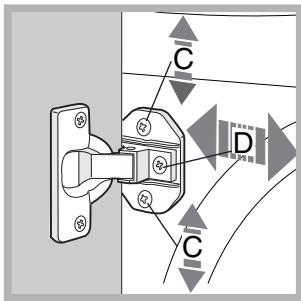

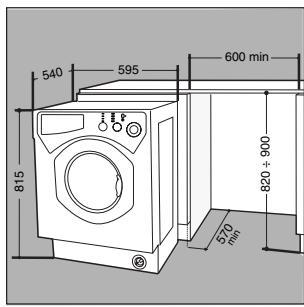

4 pieds supplémentaires (H), 4 vis (I), 4 vis (R), Montage de la machine à l'intérieur des éléments. - Poussez la machine à travers l'ouverture en l'alignant aux autres meubles (fig. 6). - Servez-vous des pieds de réglage pour amener la machine à la hauteur désirée. - Pour régler la position du panneau en bois à la verticale et à l'horizontale, servez-vous des vis C et D comme illustré fig. 7. Important: fermez la partie inférieure de la façade, la base touchant au sol.
- Montez la cheville en caoutchouc à sa place en bas. Le panneau est à présent prêt, vous pouvez le monter sur la machine.
- Pour marquer l'emplacement des trous sur le côté du panneau, alignez le gabarit de perçage avec le côté supérieur gauche du panneau en vous servant des lignes tracées aux extrémités. - Pour marquer l'emplacement des trous sur le côté droit du panneau, alignez le gabarit de perçage avec le côté supérieur droit du panneau. - Réalisez à l'aide d'une fraise appropriée les quatre emplace-ments où devront trouver place les deux charnières, la cheville en caoutchouc et l'aimant.
Entretien Pour annuler, poussez sur la touche START/RESET pendant 2 secondes au moins. 7. A la fin du programme de lavage, le voyant ALLUMAGE/ HUBLOT VERROUILLE clignote pour indiquer que le hublot peut être ouvert. Sortez le linge et laissez le hublot entrouvert pour faire sécher le tambour. Eteignez le lavelinge en appuyant sur la touche .

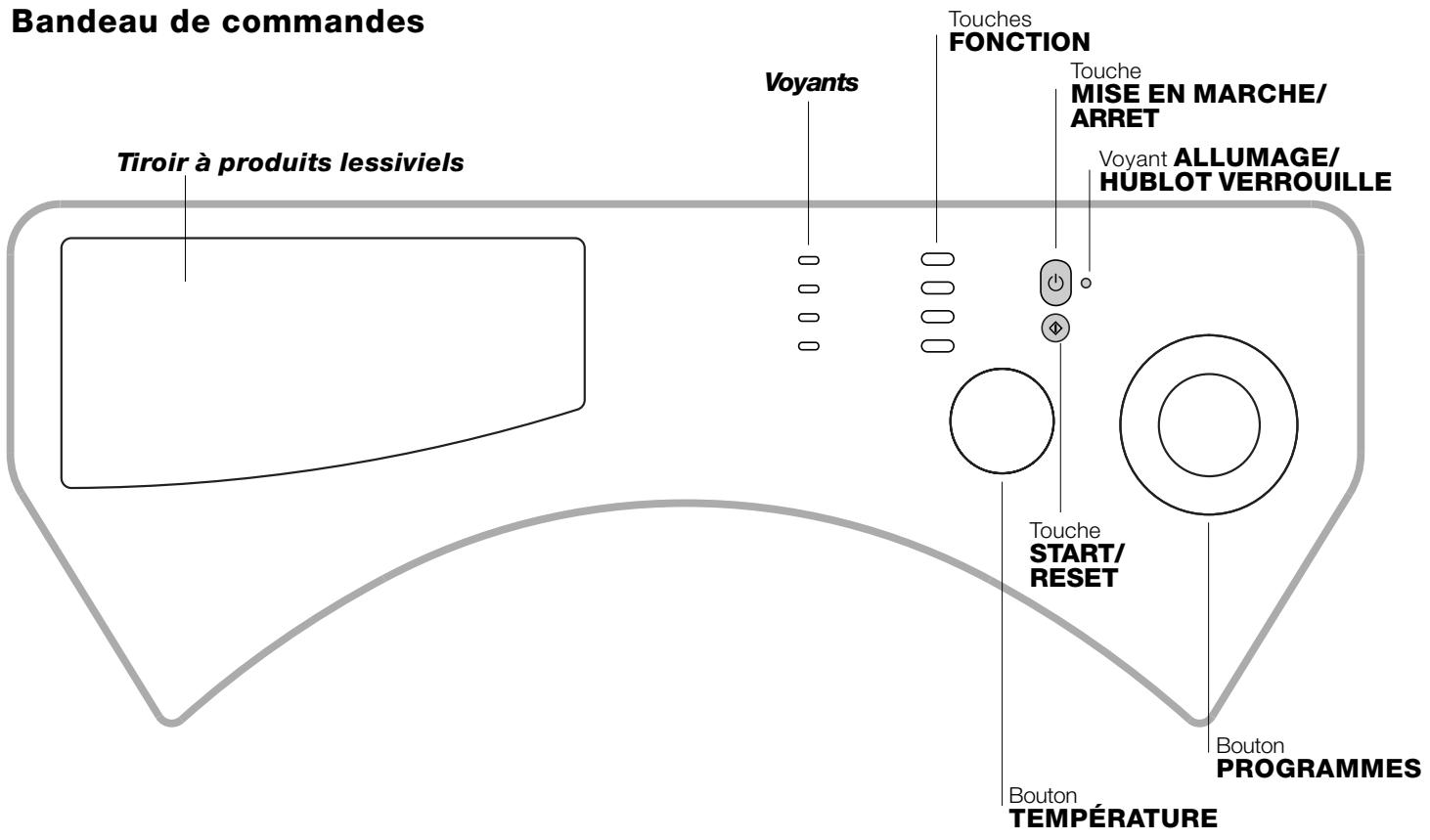

Tous les voyants s'allument pendant quelques secondes puis s'éteignent et le voyant ALLUMAGE/ HUBLOT VERROUILLE commence à clignoter. 2. Chargez le lave-linge et fermez le hublot. 3. Sélectionnez à l'aide du bouton PROGRAMMES le programme désiré. 4. Sélectionnez la température de lavage (voir page 37).
Nature des tissus et degré de salissure
Nous vous conseillons d'utiliser des lessives liquides.
1. appuyez sur la touche correspondant à la fonction désirée, d'après le tableau ci-dessous; 2. l'allumage de la touche correspondante signale que la fonction est activée.
Chaussures de tennis: débarrassez-les de la boue. Lavez-les en même temps que jeans et vêtements résistants, jamais avec du linge blanc. Laine: pour obtenir d'excellents résultats utilisez un produit lessiviel spécial et ne dépassez pas une charge de 1kg.
1 2 N'utilisez pas de lessives pour lavage à la main, elles génèrent trop de mousse.
Triez correctement votre linge d'après: - le type de textile / le symbole sur l'étiquette. - les couleurs: séparez le linge coloré du blanc. Videz les poches et contrôlez les boutons. Ne dépassez pas les valeurs indiquées correspondant au poids de linge sec: Textiles résistants: 5 kg max. Textiles synthétiques: 2,5 kg max. Textiles délicats: 2 kg max. Platinum Care est appliqué sur votre lave-linge, vous pouvez laver avec d'excellents résultats vos vêtements en laine portant l'étiquette "laver à la main" (M.0303): Sélectionnez le programme 10 pour tous les vêtements portant l'étiquette "Laver à la main" et utilisez un produit lessiviel spécial.
Cet appareil a été conçu pour une utilisation domestique, non professionnelle et ses fonctions ne doivent pas être altérées.
La technologie au service de l'environnement Si vous voyez peu d'eau à travers le hublot c'est parce que grâce à la nouvelle technologie Ariston, il suffit de moins de la moitié d'eau pour obtenir une propreté impeccable: un but atteint pour protéger l'environnement. Economie de produit lessiviel, d'eau, d'électricité et de temps
Pendant le lavage, le hublot a tendance à se réchauffer.
être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui
énergétiques. L'option Départ différé (voir page 37) aide à mieux organiser les lavages en ce sens.
à ce que les emballages puissent être recyclés.
Evitez le plus possible l'utilisation d'assouplissant.
90°C ou un à 40°C au lieu de 60°C, fait économiser jusqu'à 50% d'électricité.
''poubelle barrée'' est apposée sur tous les produits pour rappeler les obligations de collecte séparée.
Débranchez la fiche de la prise de courant quand vous nettoyez votre lave-linge et pendant tous vos travaux d'entretien.
Pour nettoyer l'extérieur et les parties en caoutchouc, utilisez un chiffon imbibé d'eau tiède et de savon. N'utilisez ni solvants ni abrasifs.

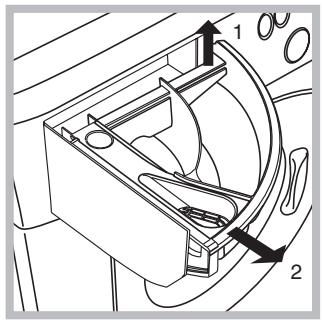

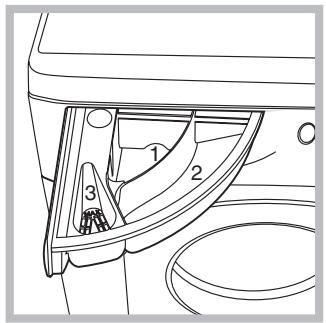

Pour sortir le tiroir, soulevez-le et tirez-le vers vous (voir figure). Lavez-le à l'eau courante, effectuez cette opération assez souvent.
Le lave-linge est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien.
Contrôlez le tuyau d'alimentation au moins une fois par an. Remplacez-le dès que vous remarquez des craquèlements et des fissures: les fortes pressions subies pendant le lavage pourraient provoquer des cassures.
La touche START/RESET n'a pas été actionnée. Le robinet de l'eau n'est pas ouvert. Un départ différé a été sélectionné (Départ différé, voir page 37).
Il y a une coupure d'eau. La pression n'est pas suffisante. La touche START/RESET n'a pas été actionnée.
L'extrémité du tuyau de vidange est plongée dans l'eau (voir page 31). L'évacuation murale n'a pas d'évent. Si après ces vérifications, le problème persiste, fermez le robinet de l'eau, éteignez la machine et appelez le service Assistance. Si vous habitez en étage dans un immeuble, il peut y avoir des phénomènes de siphonnement qui font que votre lave-linge prend et évacue l'eau continuellement. Pour supprimer cet inconvénient, vous pouvez trouver dans le commerce des valves spéciales anti-siphonnement.
L'option Anti-froissement est activée: pour compléter le programme, appuyez sur la touche START/RESET (voir page 37). Le tuyau de vidange est plié (voir page 31). La conduite de l'installation de vidage est bouchée.
(il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou autre semblable). La quantité utilisée est excessive.
Autrement, appelez le Service après-vente de votre revendeur;
le modèle de la machine (Référence); le numéro de série (S/N); Vous trouverez tous ces renseignements sur la plaquette signalétique située sur le panneau arrière de votre lave-linge.
