OHD-190-180 - Tondeuse à gazon MTD - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Kit de sac de ramassage arrière
Compatibilité	Tondeuses à gazon tractées
Largeur de coupe compatible	38" et 42"
Nombre de sacs	Deux sacs
Type de montage	Arrière
Matériau des sacs	Non précisé
Capacité de chaque sac	Non précisé
Poids	Non précisé
Couleur	Non précisé
Installation	Facile, instructions fournies
Utilisation	Ramassage de l'herbe coupée
Entretien	Nettoyage régulier recommandé
Garantie	Non précisé
Origine	Fabriqué aux États-Unis

FOIRE AUX QUESTIONS - OHD-190-180 MTD

Comment démarrer la MTD OHD-190-180 ?

Assurez-vous que le réservoir d'essence est plein et que la clé de contact est en position ON. Appuyez sur le bouton de démarrage ou tirez sur le cordon de démarrage selon le modèle.

Que faire si la MTD OHD-190-180 ne démarre pas ?

Vérifiez que le réservoir d'essence est plein, que la bougie d'allumage est propre et en bon état, et que le filtre à air n'est pas obstrué. Si le problème persiste, consultez le manuel d'utilisation.

Comment entretenir la MTD OHD-190-180 ?

Pour un bon entretien, nettoyez régulièrement le filtre à air, changez l'huile selon les recommandations du fabricant, et vérifiez l'état des lames et de la bougie d'allumage.

Quel type d'huile utiliser pour la MTD OHD-190-180 ?

Utilisez de l'huile moteur 4 temps recommandée par le fabricant. Consultez le manuel d'utilisation pour les spécifications précises.

Comment ajuster la hauteur de coupe sur la MTD OHD-190-180 ?

Utilisez le levier de réglage de la hauteur de coupe situé sur le châssis de la tondeuse pour ajuster la hauteur selon vos préférences.

Que faire si les lames de la MTD OHD-190-180 ne tournent pas ?

Vérifiez si la courroie de transmission est endommagée ou si le dispositif de sécurité est activé. Assurez-vous également que la tondeuse n'est pas en mode de sécurité.

Comment savoir si le filtre à air doit être remplacé ?

Inspectez le filtre à air régulièrement. S'il est sale ou obstrué, il doit être nettoyé ou remplacé pour assurer un bon fonctionnement du moteur.

Où puis-je trouver des pièces de rechange pour la MTD OHD-190-180 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés MTD ou sur des sites spécialisés en ligne. Assurez-vous d'utiliser les numéros de pièce corrects.

MODE D'EMPLOI OHD-190-180 MTD

Collecteur arrêté à deux sacs

Pour les tracteurs de pelouse

avec un plateau de coupe de 97 cm et 106 cm

Important

LISEZ AVEC ATTENTION LES CONSIGNES ET INSTRUCTIONS DE SÉCURITÉ AVANT TOUTE UTILISATION

TABLE des matières

1. Identification du tracteur.... Page 3 5. Montage de la goulotte d'éjection.. Page 10 2. Contenu du carton.... Page 4 6. Liste des pièces... Page 12
2. Support de fixation.... Page 6 7. Notes.. Page 14
3. Montage des sacs à herbe Page 9 Garantie

Avant d'assembler votre NOUVEL équipement,

Veillez repérer la plaque-modèle et recopier les informations qui s'y trouvent dans le manuel de l'opérateur pour référence future. Les informations inscrites sur la plaque-modèle sont très importantes si vous contactez le Service de Support Client ou votre revendeur autorisé.

Vous pouvez la localiser en regardant à l'avant, sur la partie gauche du couvercle en plastique des bacs de ramassage, comme illustré ci-dessous :

Numéro de série

Numéro de série

www.mtdproducts.com

MTD LLC

P. O. BOX 361131

CLEVELAND, OH 44136

330-220-4683

800-800-7310

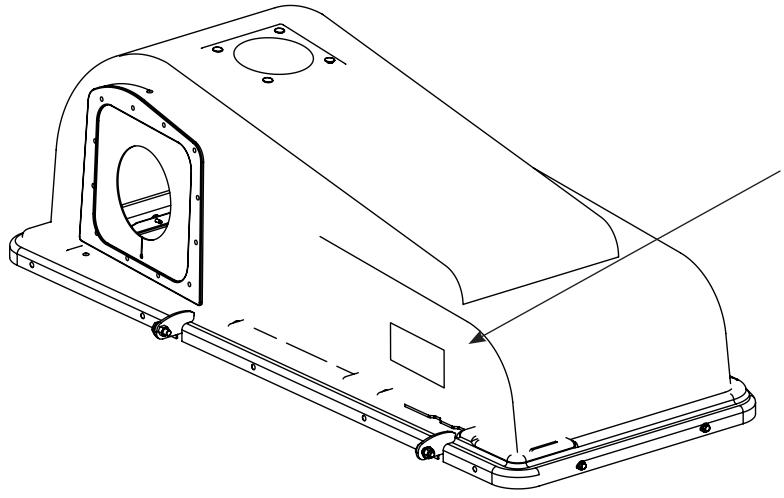

Repérez la plaque-modèle de votre collecteur et recopiez les informations dans l'espace prévu à cet effet pour référence future.

Support client

Si l'assemblage de ce produit vous pose des problèmes ou pour toute question relative aux commandes, au fonctionnement ou à la maintenance de cette unité, contactez des experts. Choisissez une des options ci-dessous :

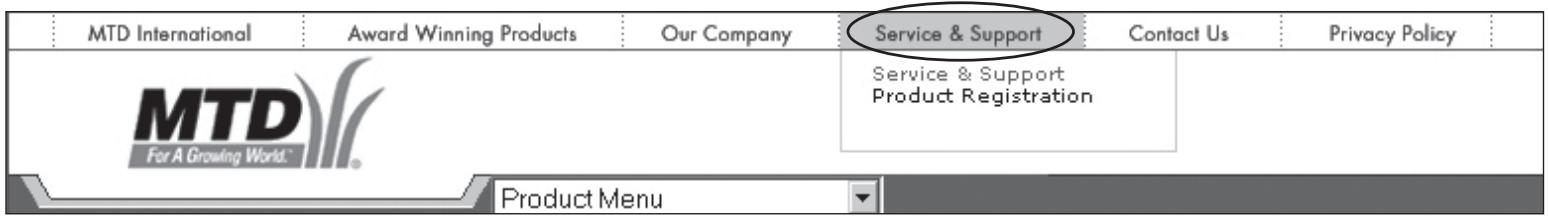

• Visitez www.mtdproducts.com. Cliquez sur l'option de menu Service & Support.
• Contactez par téléphone un Représentant du Support Client au 1-800-800-7310.
• Vous devez avoir sous la main les numéros de modèle et de série de l'unité quand vous téléphonez. Consultez les instructions précédentes pour repérer ces informations. Il vous sera demandé d'entrer le numéro de série afin de traiter votre appel.

Figure 1

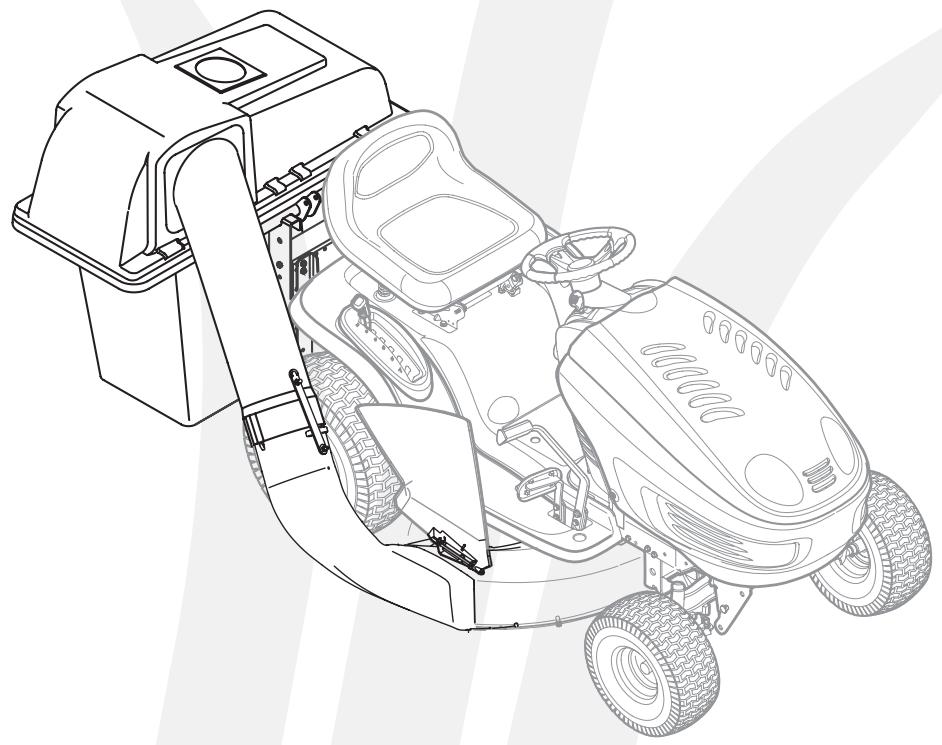

Collecteur d'herbe à deux sacs fastattach™

Le collecteur d'herbe à deux sacs, modèle OEM-190-180, est un système de collecte d'herbe conçu pour tous les tracteurs de pelouse MTD de 97 et 106 cm, compatibles avec le système FastAttach™ (à l'exception du modèle 2001 Yard-Man Revolution/White Outdoor ZTT).

Les instructions de ce manuel sont divisées en sections. Veuillez lire avec attention toutes les sections et étudier les illustrations relatives à votre modèle de tracteur afin d'assurer une installation et une utilisation correctes de cet accessoire. Lisez et respectez tous les instructions dénommées AVERTISSEMENTS, NOTES et IMPORTANT. Elles sont destinées à protéger l'installateur et l'utilisateur de l'équipement, et à prolonger la durée de vie de l'unité.

REMARQUE: Les références GAUCHE et DROITE indiquent les côtes gauche et droite du tracteur en étant assis sur le siège de l'opérateur. L'AVANT indique l'extrémité de la grille et l'ARRIÈRE, l'extrémité arrêtée du tracteur.

Déterminer le modèle de votre tracteur

Dans la mesure où ce manuel est destiné à l'installation du collecteur sur différents types de tracteurs, il est important de déterminer le modèle de votre tracteur. Vous saurez ainsi quelles instructions vous doivent.

Pour déterminer le modèle de votre tracteur, vous devez la plaque modèle du tracteur située sous le siège. Basculez simplement le siège pour voir la plaque modèle qui comprend un numéro de modèle à 11 chiffres/lettres et un numéro de série. Pour simplifier l'installation et pour une utilisation ultérieure, recopiez les numéros de modèle et de série de votre tracteur dans les emplacements ci-dessous:

Numéro de modèle du tracteur :

Numéro de série du tracteur :

Les 5e, 6e et 7e chiffres du numéro de modèle, en partant de la gauche, indiquent la série du modèle de votre tracteur. Voir la Figure 2.

Quand vous recopiez le numéro de modèle dans l'espace ci-dessus, les chiffres indiquant la série du modèle doivent être inscrits dans les cases grisées.

Puisque vous connaissez-désormais le modèle du tracteur auquel vous allez fixer ce collecteur, suivez les instructions des pages suivantes.

Remarque:

Les références GAUCHE et DROITE indiquent les côtes gauche et droite du tracteur en étant assis sur le siège de l'opérateur. L'AVANT indique l'extrémité de la grille et l'ARRÊTÉ, l'extrémité arrêté du tracteur.

Contenu du carton

Si des pièces sont manquantes, ne contactez pas votre revendeur, mais appelez directement MTD au 1-330-220-4MTD ou au numéro gratuit 1-800-800-7310.

Contenu du CARTON

Avant de commencer l'installation, retirez tous les éléments du carton pour vérifier qu'aucun composant n'est absent. Le contenu du carton est indiqué ci-dessous et illustré à la Figure 3. Le nombre de pièces de quincaillerie est indiqué entre parenthèses.

Un tube de goulotte

Un tube support

Une goulotte d'éjection

Un couvercle de collecteur d'herbe

Deux sacs à herbe

Un support de fixation

Figure 3

Pièces de quincaillerie

Ce kit de collecte d'herbe est envoyé avec une quincaillerie. Cette quincaillerie peut contenir des pièces supplémentaires pour l'installation sur différents modèles de tracteurs. Veuillez comparer la quincaillerie à l'illustration ci-dessous selon le modèle du tracteur que vous avez déterminé à la Section 1 de ce manuel.

Pour tous les tracteurs de série 650 à 699

Pour tous les tracteurs de la série 700

Pour les anciens tracteurs uniquement

Pour les plateaux de coupe sans goupille de collecteur d'herbe pré-installée

Figure 4

REMARQUE: Chaque composant a été identifié ci-dessus pour simplifier le montage, et le code lettre assigné est utilisé dans les instructions d'assemblage.

RH = Droit

(#) = Quantité

LH = Gauche

Montage du support de fixation

Modèles de série

600 à 619

Important:

Avant l'assemblage, placez le tracteur sur une surface plane et ferme, désengagez la prise de force, arrêtez le moteur du tracteur et activez le frein de parking.

Remarque:

Deux orifices sont présents sur la broche d'articulation. Assurez-vous d'insérer l'anneau de retenue dans l'orifice supérieur pour fixer correctement le support à la plaque d'attache.

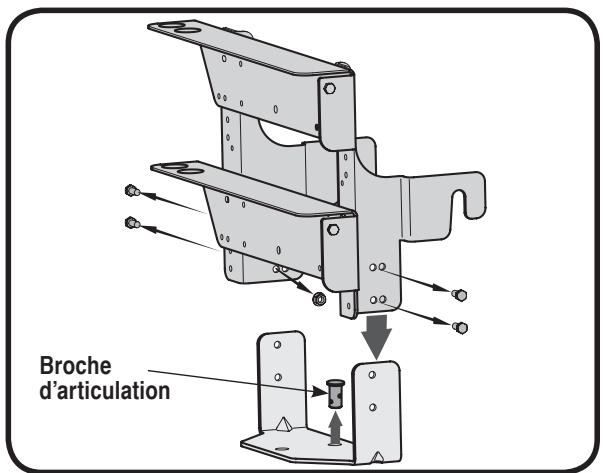

Montage du support de fixation

Modèles de série 600 à 619

IMPORTANT: Avant l'assemblage, placez le tracteur sur une surface plane et fermée, désengagez la prise de force, arrêtez le moteur du tracteur et activez le frein de parking.

1. Pivotez le siège vers l'avant et laissez-le dans cette position pour simplifier votre travail jusqu'à ce que le collecteur soit totalement monté et assemblé.
2. Enlevez l'anneau de retenue et la broche d'articulation de l'arrière du support de fixation. Voir la Figure 5.
3. Placez les extrémités en crochet du support sur les boulons à épaulement (1). Basculez la base du support vers le bas et (2) sur la plaque d'attache en l'alignant avec l'orifice de la plaque d'attache. Voir la Figure 5.
4. Réinsérez la broche d'articulation dans les orifices alignés du support de fixation et de la plaque d'attache, et fixez avec l'anneau de retenue retiré précédemment. Consultez la Figure 6.

REMARQUE: Deux orifices sont présents sur la broche d'articulation. Assurez-vous d'insérer l'anneau de retenue dans l'orifice supérieur pour fixer correctement le support à la plaque d'attache.

Figure 5

Figure 6

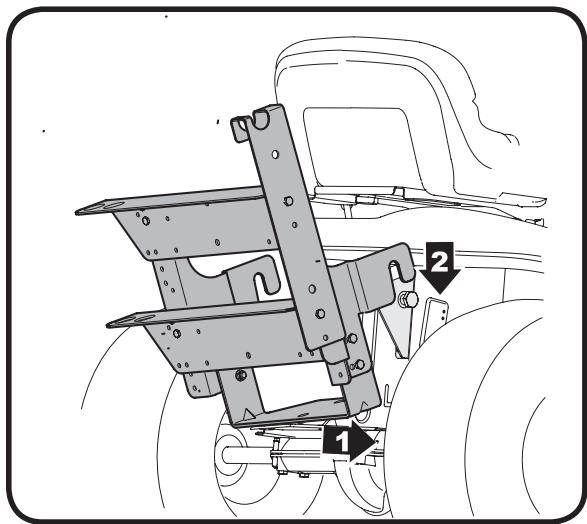

Modèles de série 650 à 699

Le schéma ci-dessous correspond aux instructions pour les modèles de la série 650 à 699, représentées à la page suivante.

Figure 7

Figure 8

Figure 9 Figure 10

Figure 11 Figure 12

Montage des paliers supports

Modèles de série 650 à 699

IMPORTANT: Avant l'assemblage, placez le tracteur sur une surface plane et ferme, désengagez la prise de force, arrêtez le moteur du tracteur et activez le frein de parking.

1. Retirez les quatre vis autotaraudeuses supérieures de l'arrière du tracteur de pelouse. Voir la Figure 7 de la page précédente.
2. Placez le palier support droit du collecteur d'herbe (F1 de la Figure 4) en position, l'extrémité large étant au sommet et la pointe étant tournée vers le bas comme illustré à la Figure 8.
3. Fixez le palier support au châssis du tracteur avec les deux vis autotaraudeuses retirées précédemment. Consultez la Figure 8. Réglez sur l'autre côté en utilisant la pièce F2 de la Figure 4.

RENARQUE: Si le système de collecte d'herbe est retiré pour une raison quelconque, il est inutile d'enlever les paliers du tracteur.

1. Insérez un boulon à épaulement (C de la Figure 4) à travers une rondelle (B de la Figure 4) et insérez le boulon sur la face extérieure du support dans l'orifice extérieur du palier support. Fixez avec un écrou (A de la Figure 4). Voir la Figure 8 pour de plus amples informations. Répétez de l'autre côté.

REMARQUE: La référence ci-dessus à « orifice extérieur » signifie l'orifice le plus éloigné du châssis.

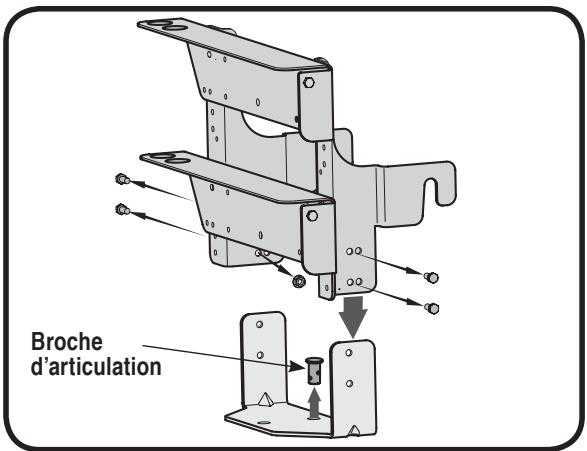

Modèle de série 650 à 699

1. Retirez les deux écrous et boulons situés de chaque côté du support de fixation, qui maintiennent la plaque d'attache.
2. Tournez la plaque d'attache par rapport à sa position d'origine. Revissez les quatre boulons dans le support de fixation et le châssis de la plaque d'attache, en les fixant avec les écrous enlevés précédemment. Utilisez les orifices extérieurs (les plus éloignés des crochets de montage) du support de fixation. Voir la Figure 10.
3. Pivotez le siège vers l'avant et laissez-le dans cette position pour simplifier votre travail jusqu'à ce que le collecteur soit totalement monté et assemblé.
4. Enlevez l'anneau de retenue et la broche d'articulation de l'arrête du support de fixation. Voir la Figure 9.
5. Placez les extrémités en crochet du support de fixation sur la face extérieure des paliers supports et sur les boulons à épaulement installés de chaque côté du chassis du tracteur. Voir la Figure 11.
6. Réinsérez la broche d'articulation dans les orifices alignés du support de fixation et de la plaque d'attache, et fixez avec l'anneau de retenue retiré précédemment. Utilisez la Figure 12 comme référence.

IMPORTANT: Deux orifices sont présents sur la broche d'articulation. Assurez-vous d'insérer l'anneau de retenue dans l'orifice supérieur pour fixer correctement le support à la plaque d'attache.

REMARQUE: Sur certains modèles de tracteurs, la broche d'articulation est trop grande. Utilisez une broche plus petite (E de la Figure 4) avec le même anneau de retenue.

Avant l'assemblage, placez le tracteur sur une surface plane et ferme, désengagez la prise de force, arrêtez le moteur du tracteur et activez le frein de parking.

Remarque:

Si le système de collecte d'herbe est retiré pour une raison quelconque, il est inutile d'enlever les paliers du tracteur.

Important:

Deux orifices sont présents sur la broche d'articulation. Assurez-vous d'insérer l'anneau de retenue dans l'orifice supérieur pour fixer correctement le support à la plaque d'attache.

Remarque:

Sur certains modèles de tracteurs, la broche d'articulation est trop grande. Utilisez une broche plus petite avec le même anneau de retenue.

Modèle de la série 700

Remarque:

Si le système de collecte d'herbe est retiré pour une raison quelconque, il est inutile d'enlever les paliers du tracteur.

Important:

Deux orifices sont présents sur la broche d'articulation. Assurez-vous d'insérer l'anneau de retenue dans l'orifice supérieur pour fixer correctement le support à la plaque d'attache.

Modèle de la série 700

1. Repérez les quatre vis autotaraudeuses représentées dans la quincaillerie (D de la Figure 4). Fixez le palier support droit du collecteur d'herbe (F1 de la Figure 4) en utilisant deux des vis fournies à la position illustrée à la Figure 13. Placez le palier support gauche (F2 de la Figure 4) en position et fixez-le avec les deux autres vis.
2. Insérez un boulon à épaulement (C de la Figure 4) à travers une rondelle Belleville (B de la Figure 4) et insérez le boulon dans l'orifice intérieur (le plus proche du châssis) de la face extérieure du palier support. Fixez avec un écrou (A de la Figure 4). Voir la Figure 13 pour de plus amples informations. Répétez de l'autre côté.

REMARQUE: Si le système de collecte d'herbe est retiré pour une raison quelconque, il est inutile d'enlever les paliers du tracteur.

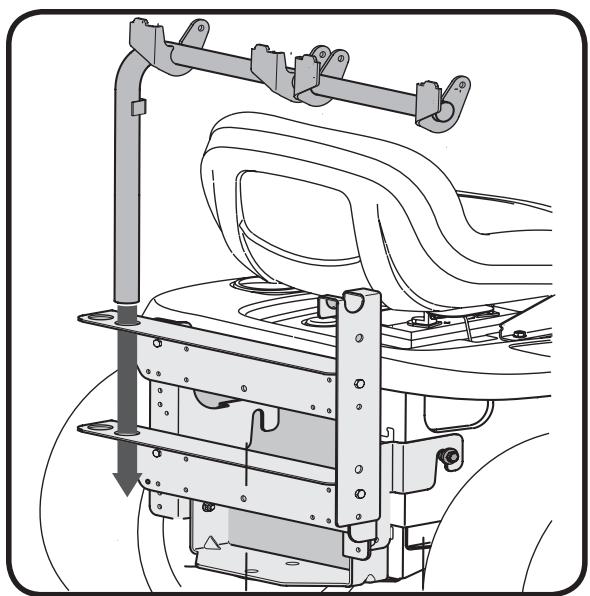

Montage du support de fixation

1. Retirez les deux écrous et vis situés de chaque côté du support de fixation, qui maintiennent la plaque d'attache.

Voir la Figure 14.

1. Tournez la plaque d'attache à par rapport à sa position d'origine. Revissez les quatre boulons dans le support de fixation et le châssis de la plaque d'attache, en les fixant avec les écrous enlevés précédemment. Utilisez les orifices intérieurs (les plus proches des crochets de montage) du support de fixation. Consultez la Figure 15.
2. Retirez l'anneau de retenue et la broche d'articulation de la plaque d'attache comme illustré à la Figure 14. Conservez ce matériel.
3. Placez les extrémités en crochet du support de fixation sur la face extérieure du palier support et sur les boulons à épaulement installés de chaque côté. Utilisez la Figure 11 comme référence.
4. Réinsérez la broche d'articulation dans les orifices alignés du support de fixation et de la plaque d'attache, et fixez avec l'anneau de retenue retiré précédemment. Voir la Figure 16.

IMPORTANT: Deux orifices sont présents sur la broche d'articulation. Assurez-vous d'insérer l'anneau de retenue dans l'orifice supérieur pour fixer correctement le support à la plaque d'attache.

Figure 13

Figure 14

Figure 15 Figure 16

Figure 17 Figure 18

Figure 19

Montage des sacs à herbe et du couvercle

1. Placez le tube support en position à l'arrière de l'unité en glissant le tube dans les orifices situés à gauche du support de fixation. Utilisez l'orifice interne du support de fixation, quelle que soit la taille du plateau de coupe dont votre tracteur est équipé. Consultez la Figure 17.
2. Fixez les sacs à herbe en les accrochant sur le support à l'aide des encoches des sacs et des pattes du support des sacs à herbe comme illustré à la Figure 18.
3. Placez le couvercle sur les sacs à herbe et alignez les orifices des charnières du couvercle avec les orifices correspondants du tube support. Voir la Figure 19.
4. Insérez la broche d'articulation dans la charnière du tube support, puis dans le couvercle des sacs à herbe. Voir la Figure 20.
5. Fixez avec une rondelle Belleville et un anneau de retenue, le côté bombé de la rondelle reposant contre l'anneau de retenue. Consultez les inserts de la Figure 20.
6. Répétez la procédure avec la deuxième charnière du sac à herbe et du tube, mais dans le sens opposé.

REMARQUE: Insérez les broches d'articulation sur la partie extérieure comme illustré dans les inserts de la Figure 20.

REMARQUE: Il est très important de suivre cet ordre et ce sens lors de l'installation de la quincaillerie. Après l'installation, vérifie que le couvercle des sacs à herbe pivote sur le tube support et s'ouvre.

Figure 20

Montage des sacs à herbe et du couvercle

Modèles de série 600 à 700

Remarque:

Insérez les broches d'articulation sur la partie extérieure comme illustré dans les inserts de la Figure 20.

Remarque:

Il est très important de suivre cet ordre et ce sens lors de l'installation de la quincaillerie. Avant l'installation, vérifie que le couvercle des sacs à herbe pivote sur le tube support et s'ouvre.

Montage de la goulotte d'éjection

Tous les modèles des séries 600 à 699

Remarque:

La patte de fixation est placée en position A sur la goulotte d'éjection. Cependant, sur les anciens tracteurs, vous devez changer la position de la patte selon l'emplacement de la goupille du collecteur d'herbe sur le plateau de coupe. Déplacez la patte de fixation sur la goulotte d'éjection de la position A à la position B ou C selon la position de la goupille du collecteur d'herbe sur le plateau de coupe en A, B et C. Voir la Figure 23.

Sur les anciens modèles de tracteurs

1. Sur certains modèles anciens, une attache est déjà installée sur le plateau de coupe, près de l'ouverture de la goulotte d'éjection, en position A, B ou C, comme illustré à la Figure 21. Dans ce cas, l'attache doit être enlevée et une goupille de collecteur d'herbe doit être installée.
2. Installation de la goupille: Une goupille de collecteur d'herbe (G de la Figure 4) et un écrou (H de la Figure 4) sont fournis dans la quincaillerie. Enlevez tout d'abord l'attache, comme illustré à la Figure 22A, en dévissant l'écrou et le boulon. Puis, fixez la goupille du collecteur d'herbe comme illustré à la Figure 22B. La goupille doit être serrée fermement.
3. Certaines unités ne sont pas équipées d'une attache et présentent donc un orifice pour l'installation de la goupille. Dans ce cas, installez la goupille du collecteur d'herbe de la quincaillerie dans l'orifice disponible.
4. Vous devrez ensuite positionner la patte de fixation sur la goulotte d'éjection afin qu'elle corresponde avec l'orifice et la goupille. Voir la Figure 23 pour le positionnement de la patte de fixation.

REMARQUE: La patte de fixation est placée en position A sur la goulotte d'éjection. Cependant, sur les anciens tracteurs, vous devez changer la position de la patte selon l'emplacement de la goupille du collecteur d'herbe sur le plateau de coupe. Déplacez la patte de fixation sur la goulotte d'éjection de la position A à la position B ou C selon la position de la goupille du collecteur d'herbe sur le plateau de coupe en A, B et C. Voir la Figure 23.

Figure 21

Figure 22

Figure 23

Figure 24

Figure 25

Figure 26

Tous les modèles

1. Soulevez le plateau à sa position la plus haute.
2. Soulevez la goulotte d'éjection sur le plateau et maintenez-la tout en plaçant la goulotte sur l'ouverture de la goulotte.
3. Placez le bord arrêt supérieur de la goulotte sur le bord arrêt supérieur de l'ouverture de la goulotte.
4. Poussez la goulotte afin que son bord inférieur avant s'enroule autour de la base du plateau. Puis, glissez la goulotte vers l'avant jusqu'à la butée du plateau. Voir la Figure 24.
5. Bloquez la goulotte en position en accrochant la patte de fixation sur la goupille du collecteur d'herbe du plateau. Voir la Figure 24.
6. Insérez l'extrémité courbée du tube de la goulotte dans l'orifice du couvercle des sacs à herbe. Voir la Figure 25.
7. Placez l'extrémité inférieure du tube de la goulotte sur la goulotte d'éjection afin que les languettes de la goulotte correspondent aux poches du tube. Voir la Figure 26.
8. Fixez en accrochant les deux pattes de fixation de la goulotte aux broches du tube de la goulotte. Voir la Figure 26.

Utilisation du collecteur

Tous les modèles – Série 600 à 700

REMARQUE: Quand les deux sacs sont pleins, placez le tracteur sur une surface plane et fermée, désengagez la prise de force, arrêtez le moteur du tracteur et activez le frein de parking.

1. Basculer le siège.
2. Soulevez le couvercle des sacs. N'enlevez pas le tube de la goulotte du tracteur.
3. Enlevez les sacs à herbe en les soulevant et en les détachant du tube support.
4. Videz les sacs dans un emplacement correct. Utilisez la poignée située à la base de chaque sac. En tenant fermement le sac, videz son contenu.
5. Replacez les sacs, fermez le couvercle, basculez le siège, redémarrez votre tracteur et reprenez le travail de découpe.

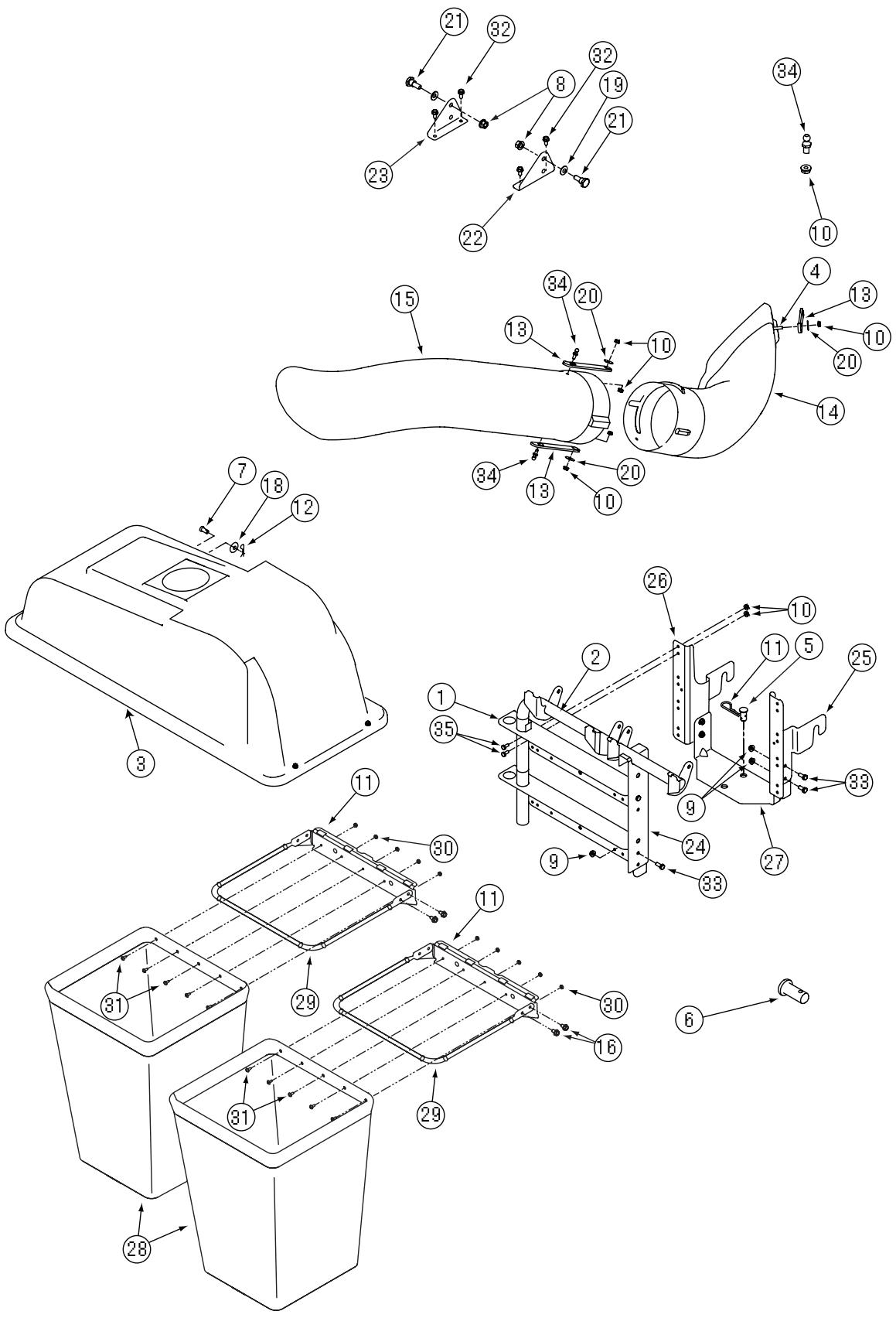

Liste des pièces: collecteur à deux sacs

Pour les pièces et/ou les accessoires, veuillez appeler au 1-800-800-7310 ou 1-330-220-4683. www.mtdproducts.com

REF.	NUMÉRO DE PIECE	DESCRIPTION	Qté
1	16587D	Palier support : Collecteur	1
2	16592	Tube support	1
3	664-04017	Couvercle du collecteur d'herbe	1
4	710-0597	Vis 1/4-20 x 1"	3
5	711-0309A	Broche d'articulation	1
6	711-0310	Broche d'articulation (sur les ancients modèles)	1
7	711-1421	Broche d'articulation	2
8	712-0459	Contre-écrou 7/16-20	2
9	712-3004A	Contre-écrou 5/16-18	6
10	712-3027	Contre-écrou à bride à six pans 1/4-20	14
11	714-0117	Anneau de retenue	1
12	714-0145	Cliquet	2
13	723-04008A	Patte de fixation	3
14	731-04153	Goulotte d'éjection 97/106 cm Sac	1
15	731-0899E	Tube de goulotte	1
16	710-0604A	Vis autotaraudeuse 5/16-18	8
17	16591A	Support de suspension des sacs	2
18	736-0331	Rondelle Belleville	2
19	736-0407	Rondelle Belleville	2
20	736-3092	Rondelle plate	3
21	738-1020	Vis à épaulement	2
22	783-04132A	Palier support droit	1
23	783-04137A	Palier support gauche	1
24	783-0601	Support de fixation	1
25	783-0673A	Support de fixation droit	1
26	783-0764A	Support de fixation gauche	1
27	783-0765	Support : Transversal	1
28	764-0221	Sac à herbe	2
29	749-0701A	Cadre du sac à herbe	2
30	712-0272	Ecrou Sems hexagonal #10-24	10
31	710-0473	Vis de mécanique #10-24 x 0,5	10
32	710-0726	Vis AB 5/16-12	4
33	710-3008	Vis à tête hexagonale 5/16-18 x 0,75	6
34	711-04069	Goupille du collecteur d'herbe 1/4-20	3
35	710-0751	Vis à tête hexagonale 1/4-20 x 0,62	8

Liste des pièces : collecteur à deux sacs

Pour les pièces et/ou les accessoires, veuillez appeler au 1-800-800-7310 ou 1-330-220-4683. www.mtdproducts.com

Utilisez cette page pour noter les informations importantes.

Utilisez cette page pour noter les informations importantes.

Garantie limitée du fabricant

La garantie limitée définie ci-après est fournie par MTD LLC et s'applique aux nouvelles marchandises achetées et utilisées aux États-Unis, sur ses possessions et ses territoires.

« MTD » garantit ce produit contre tout défaut de pièce et main d'œuvre pendant une période de deux (2) ans à partir de la date d'achat d'origine et s'engage, à sa discrétion, à réparer ou à remplacer gratuitement toute pièce représentant un défaut de pièce ou main d'œuvre. Cette garantie limitée s'applique uniquement si ce produit a été utilisé et entretenu en respectant les instructions du manuel de l'opérateur livré avec le produit, et qu'il n'a pas été soumis à une utilisation erronée, abusive ou commerciale, à une négligence, un accident, une maintenance inappropriée, une modification, un vandalisme, un vol, un incendie, une inondation ou un dommage découlant d'une catastrophe naturelle ou autre. Tout dommage résultant d'une installation ou d'une utilisation d'une pièce ou d'un accessoire non approuvé par MTD avec le(s) produit(s) mentionné(s) dans ce manuel entraînera l'annulation de la garantie quant aux dommages en résultant.

Les pièces d'usure normales sont garanties contre tout défaut de pièce et main d'œuvre pour une période de trente (30) jours à partir de la date d'achat. Les pièces d'usure normales comprennent, sans limitation, les composants comme : batteries, courroies, lames, adaptateurs de lame, sacs à herbe, roues du plateau de coupe, sièges, plaque d'usure de souffleuse à neige, racloirs, caoutchouc en spirale de la vis sans fin et pneus.

COMMENT OBTENIR UN SERVICE : Le service de garantie est disponible, SANS PREUVE D'ACHAT, auprès de votre revendeur local autorisé. Pour localiser le revendeur de votre région, consultez les Pages Jaunes ou contactez MTD LLC à P. O. Box 361131, Cleveland, Ohio 44136-0019 ou appelez le 1-800-800-7310 ou 1-330-220-4683 ou connectez-vous à notre site Web www.mtdproducts.com.

Cette garantie limite ne s'applique pas dans les cas suivants :

a. Le moteur ou ses composants. Ces éléments peuvent faire l'objet d'une garantie séparée. Consultez la garantie du fabricant concerné pour connaître les conditions. b. Les pompes à fendre les troncs, valves et cylindres sont couvertes par une garantie séparée d'un an. c. Les composants de maintenance routinière comme les lubrifiants, les filtres, l'aiguisage des lames, les éléments de mise au point, les ajustements des freins, des embrayages et du plateau de coupe, et la dépréciation normale de la finition extérieure due à l'utilisation ou l'exposition.

d. L'entretien est réalisé par une personne autre qu'un revendeur autorisé. e. MTD n'accorde aucune garantie pour les produits vendus ou exportés en dehors des États-Unis, ses possessions et territoires, à l'exception des produits vendus par l'intermédiaire du réseau autorisé de distribution des produits exportés de MTD. f. Les pièces de rechange qui ne sont pas fabriquées par M. g. Les frais de transport et les appels de maintenance.

Aucune garantie implicite, y compris de qualité marchande ou d'adéquation à un usage particulier, n'est valable après la période applicable de garantie expressée écrite ci-dessus pour les pièces identifiées comme telles. Aucune autre garantie expressée, écrite ou orale, sauf telle que définie ci-dessus, accordée par toute personne ou entité, y compris un revendeur ou un distributeur, concernant tout produit, ne peut engager MTD. Au cours de la période de garantie, votre seul recours est la réparation ou le remplacement du produit défini ci-avant. Les dispositions de cette garantie représentent l'unique recours exclusif émanant de la vente. MTD ne peut être tenu responsable des pertes ou dommages accessoires ou indirects, y compris sans limitation, les dépenses découlant de l'utilisation de services de remplacement ou de substitution pour l'entretien de votre pelouse ou de la location permettant le remplacement temporaire d'un produit garanti. Certains états n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects, ou la limitation quant à la durée de la garantie implicite. Les exclusions ou limitations précédentes peuvent donc ne pas s'appliquer.

Tout recours ne doit en aucun cas dépasser le montant du prix d'achat de ce produit. Toute modification des dispositifs de sécurité du produit annule cette garantie. Vous acceptez le risque et la responsabilité des pertes, dommages ou accidents sur votre personne ou vos biens et / ou sur d'autres individus et leurs biens, résultat de l'utilisation erronée ou de l'incapacité à utiliser ce produit.

Cette garantie limite ne doit en aucun cas inclure toute autre personne autre que l'acheteur d'origine ou la personne à laquelle le produit a été offert.

RAPPORT DE CETTE GARANTIE AVEC LES LOIS DES DIFFÉRENTS ÉTATS : Cette garantie limite « vous accorde des droits spécifiques reconnus par la loi, et vous pouvez « eventuellement disposer d'autres droits selon les états.

IMPORTANT: La propriété doit partager la Preuve d'Achat d'Origine pour bénéficier de la garantie.
