ELPMB47 - Vidéoprojecteur EPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de projecteur plafond
Marque compatible	Epson
Modèles compatibles	Projecteurs Epson avec fixation compatible (ELPMB47)
Matériau	Acier et plastique ABS
Couleur	Blanc
Dimensions (L x l x h)	300 x 200 x 100 mm
Poids	0,6 kg
Charge maximale	15 kg
Rotation horizontale	360°
Inclinaison verticale	±15°
Distance au plafond	50-200 mm réglable
Fixation au plafond	Vis et chevilles fournies (pour plafond en béton ou bois)
Installation	Nécessite perçage et fixation au plafond
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Verrouillage de sécurité intégré pour empêcher le vol
Garantie	2 ans
Réparabilité	Pièces détachées disponibles auprès du fabricant

FOIRE AUX QUESTIONS - ELPMB47 EPSON

Comment installer le support ELPMB47 au plafond ?

L'installation nécessite de percer des trous dans le plafond (béton ou bois) aux emplacements indiqués par le gabarit fourni. Fixez la plaque de base avec les chevilles et vis incluses, puis assemblez le bras et la tête du support selon le manuel. Assurez-vous que le plafond peut supporter le poids du projecteur (max 15 kg).

Le support est-il compatible avec tous les projecteurs Epson ?

Non, le modèle ELPMB47 est conçu pour une sélection de projecteurs Epson. Consultez la liste de compatibilité dans la notice technique. En général, il convient aux projecteurs de taille moyenne avec un pas de vis de fixation standard.

Comment ajuster l'angle de projection ?

Le support permet une rotation horizontale à 360° et une inclinaison verticale de ±15°. Desserrez les molettes de réglage, positionnez le projecteur, puis resserrez. Pour un réglage précis, utilisez un niveau à bulle.

Le support est-il sécurisé pour éviter le vol ?

Oui, le support dispose d'un verrouillage de sécurité intégré. Une fois le projecteur fixé, vous pouvez actionner le verrou pour empêcher le retrait sans outil spécifique. Cela dissuade le vol.

Quelle est la distance minimale entre le plafond et le projecteur ?

La distance peut être ajustée de 50 mm à 200 mm. Utilisez la tige télescopique fournie pour régler la hauteur selon vos besoins. Pour une distance plus courte, coupez la tige selon les instructions.

Puis-je installer ce support sur un plafond en plâtre ?

Il est déconseillé d'installer ce support directement sur du plâtre, car il ne supportera pas le poids. Utilisez des chevilles spéciales pour plâtre ou fixez-le sur une poutre en bois ou un plafond en béton. Si nécessaire, consultez un professionnel.

Comment nettoyer le support sans l'abîmer ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits chimiques agressifs ou de solvants, car ils pourraient endommager la peinture ou le plastique. Évitez de toucher les parties mobiles avec des chiffons humides.

Que faire si une vis ou une pièce manque ?

Contactez le service client Epson ou le revendeur. Les pièces détachées telles que vis, chevilles et molettes sont disponibles. Vous pouvez aussi commander un kit de réparation en ligne. Conservez la preuve d'achat pour la garantie.

Est-il possible d'utiliser ce support pour un vidéoprojecteur d'une autre marque ?

Théoriquement, si le vidéoprojecteur possède les mêmes points de fixation (souvent un trou central ou quatre vis au format standard), il peut être compatible. Vérifiez la distance entre les trous et le poids. Toutefois, Epson recommande une utilisation avec ses propres projecteurs pour des raisons de sécurité.

Comment puis-je télécharger la notice complète du support ?

La notice est disponible gratuitement sur notice-facile.com en format PDF. Vous pouvez la télécharger directement depuis la page produit. Si vous ne trouvez pas la vôtre, utilisez le formulaire de demande de traduction.

MODE D'EMPLOI ELPMB47 EPSON

Guide de l'utilisateur....35

Liste des éléments fournis .... 36

Consignes de sécurité 37

Précautions relatives à l'emplacement de montage du projecteur ...... 39

Installation 40

Retrait de la plaque de plafond de la plaque du projecteur ....40

Installation de la plaque de plafond au plafond 41

Montage sur un plafond en béton 42

Fixation de la plaque du projecteur sur le projecteur ....43

Fixation de la plaque du projecteur sur la plaque du plafond ....44

Réglage de la position d'installation 45

Relever ou abaisser les images projetées 45

Inclinaison des images projetées vers la droite ou vers la gauche ..... 46

Réglage de la taille des images projetées 46

Installation des cordons de sécurité 47

Questions 49

Spécifications 49

Liste des éléments fournis

Vérifiez, à l'aide de la liste suivante, que vous disposez bien de tous les éléments fournis. Si un élément s'avérait manquant ou endommagé, contactez votre revendeur.

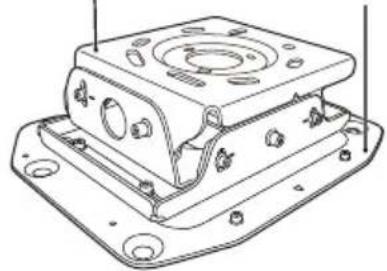

□ Plaque de plafond □ Plaque de projecteur

La plaque de plafond et la plaque de projecteur sont préassemblées. Séparez-les avant de commencer l'installation.

□ Vis de montage du projecteur : 4 (M6 x 16)

□ Clé à six pans (M6) □ Clé à six pans (M8)

□ Cordons de sécurité : 2 (1,5 m, φ 1,5 mm)

□ Clips de cordon : 2

□ Guide de l'utilisateur (ce guide)

Consignes de sécurité

Lisez attentivement le présent document afin d'assembler et installer ce produit en toute sécurité et de manière correcte. Respectez scrupuleusement les consignes de sécurité. Conservez ces instructions à portée de main pour résoudre les points que vous ne comprenez pas.

Pour une utilisation sûre et correcte de ce produit, des symboles figurent dans ce guide et sur l'appareil afin d'indiquer un éventuel danger pour l'utilisateur ou d'autres personnes et le risque de dégâts matériels. Les indications et leur signification sont les suivantes. Assurez-vous de bien les comprendre avant de lire ce guide.

Avertissement	Ce symbole indique des informations dont le non-respect risque d'entraîner des blessures graves, voire mortelles, en raison d'une manipulation incorrecte.
Mise en garde	Ce symbole indique des informations dont le non-respect risque d'entraîner des dommages corporels ou matériels, en raison d'une manipulation incorrecte.

Lisez attentivement les mises en garde dans "Consignes de sécurité/Guide d'assistance et de service" fournies avec votre projecteur avant de commencer l'installation pour déterminer un emplacement approprié pour l'installer.

- L'installation doit être effectuée par des spécialistes ayant les compétences techniques et le savoir-faire nécessaires.

Une installation ou un assemblage incomplet risquerait de causer la chute du projecteur et de la fixation de plafond, et de provoquer des blessures.

• Ce produit pèse environ 11 kg. Lorsque vous transportez ou déplacez le produit, manipulez-le avec soin pour éviter toute blessure.
• N'installez pas la fixation de plafond sur une surface inclinée ou fragile.

Le plafond doit être suffisamment solide pour y installer le projecteur et la fixation de plafond. Avant de commencer l'installation, vérifiez soigneusement le poids du projecteur et de la fixation de plafond. Assurez-vous que le plafond est suffisamment solide et utilisez les méthodes les plus appropriées pour éviter la chute du projecteur.

- N'installez pas le produit dans un lieu où il pourrait être exposé à des vibrations ou à des chocs.

Dans le cas contraire, le produit ou la surface d'installation peuvent être endommagés. La chute du produit peut entraîner la mort ou des blessures physiques.

Avertissement

- Suivez toujours les instructions ci-dessous lors de l'installation de la fixation de plafond. En cas de mauvaise installation, le projecteur et la fixation de plafond risquent de chuter et de provoquer des blessures.

• Vérifiez la structure et les matériaux de l'emplacement du montage et utilisez les méthodes de construction les plus appropriées.
• Ne suspendez pas et ne montez pas autre chose que le projecteur spécifié sur la fixation de plafond. Les projecteurs pouvant être montés sur cette fixation de plafond sont répertoriés dans les catalogues.
• Ne vous suspendez pas à la fixation de plafond et ne forcez pas dessus pendant ou après l'installation.
• Vissez fermement les vis. De plus, ne desserrez ou ne retirez jamais des vis négligemment lors du montage ou du retrait de la fixation de plafond.
• Ne démontez pas la fixation de plafond et n'y apportez pas de modifications à moins que ce ne soit indiqué dans ce manuel.

- Installez le cordon de sécurité fourni pour éviter toute chute du projecteur.

Le cordon de sécurité permet également d'éviter le balancement du projecteur en cas de tremblement de terre ou de vibrations.

• L'application d'une colle pour bloquer les vis ou d'un lubrifiant, d'huile ou autre substance sur les points où le projecteur est attaché à la fixation de plafond risque de fissurer le boîtier et de provoquer la chute du projecteur, causant alors des dommages matériels ou des blessures. N'utilisez aucune sorte d'adhésif, lubrifiant ou huile lors de l'installation ou du réglage de la fixation de plafond.
• Ne desserrez jamais les boulons, vis ou écrous après l'installation. Vérifiez régulièrement qu'aucune vis ne se desserre. Si l'une d'elles est desserrée, serrez-la à fond.
• N'utilisez pas la fixation de plafond et confiez toutes les réparations à un technicien qualifié dans les circonstances suivantes :

- La fixation de plafond a chuté ou s'est brisée avant l'installation.

- Vous rencontrez des problèmes avec les éléments fournis ou ces derniers ne fonctionnent pas correctement.

• Débranchez le projecteur avant l'installation.
• Manipulez le cordon d'alimentation avec soin.

Une manipulation incorrecte peut causer un incendie ou une décharge électrique. Observez les précautions suivantes lors de la manipulation :

- Ne manipulez pas le cordon avec des mains mouillées.

- N'utilisez pas un cordon endommagé ou modifié.

- N'installez pas et n'utilisez pas le projecteur dans des lieux où il risque de subir des projections d'eau comme à l'extérieur, dans une salle de bains ou un cabinet de toilette, et ne l'installez pas dans des lieux soumis à des niveaux élevés d'humidité.

Cela peut causer un incendie ou une décharge électrique.

- Lors du nettoyage, n'utilisez pas un chiffon humide ou de l'alcool, de l'essence, un diluant, etc.

Si de l'eau pénètre dans le projecteur, le boîtier peut se dégrader et casser, ce qui peut causer une décharge électrique.

Avertissement

- Ne tirez pas fortement sur le cordon d'alimentation du projecteur et ne le pincez pas lors de l'installation. Faites particulièrement attention lorsque vous faites passer le cordon d'alimentation à travers la perche.

Si le cordon électrique est endommagé, cela peut provoquer un incendie ou une décharge électrique.

Contactez votre revendeur si les fils du cordon d'alimentation sont exposés ou cassés.

Mise en garde

Deux personnes au moins sont nécessaires pour l'installation. Munissez-vous d'un échafaudage robuste pour effectuer ce travail.

Sinon, vous risquez de tomber ou de faire chuter le projecteur, ce qui pourrait provoquer des blessures.

Précautions relatives à l'emplacement de montage du projecteur

Lisez attentivement les mises en garde dans "Consignes de sécurité/Guide d'assistance et de service" fournies avec votre projecteur avant de commencer l'installation pour déterminer un emplacement approprié. Prêtez notamment attention aux éléments suivants.

• Installez le projecteur à un endroit à l'abri de la lumière directe du soleil ou d'une lumière vive de lampes fluorescentes pour éviter qu'elles n'interfèrent avec le récepteur de la télécommande. Une lumière vive dirigée vers le récepteur de la télécommande peut perturber le fonctionnement de cette dernière.
• Installez le projecteur loin d'une sortie d'air conditionné ou d'autres appareils similaires. Si de l'air provenant d'un climatiseur arrive directement sur le projecteur, la température environnante augmente et le projecteur peut ne pas fonctionner correctement.
• Assurez-vous qu'il y a un espace suffisant entre le projecteur et le mur. Consultez le guide de l'utilisateur fourni avec votre projecteur pour des informations détaillées sur la distance nécessaire. Si le projecteur est trop proche du mur, la température environnante augmente et le projecteur peut ne pas fonctionner correctement.
• Pour limiter l'effet de parasites, placez de préférence le projecteur de façon à ce que le câble qui le relie à un ordinateur ou à d'autres appareils ne dépasse pas 20 mètres.
• Le projecteur doit être installé à un endroit à l'abri de la poussière et de l'humidité pour que l'objectif et les éléments optiques internes ne se salissent pas.
• N'installez pas le projecteur dans un endroit qui excède sa plage de température de fonctionnement. Cela risque de causer des dysfonctionnements.
• Fermer les rideaux dans une pièce claire permet de mieux voir l'image projetée.

Installation

Retrait de la plaque de plafond de la plaque du projecteur

À la sortie de l'usine, la plaque de plafond est fixée sur la plaque du projecteur. Suivez la procédure indiquée ci-après pour les séparer.

Procédure

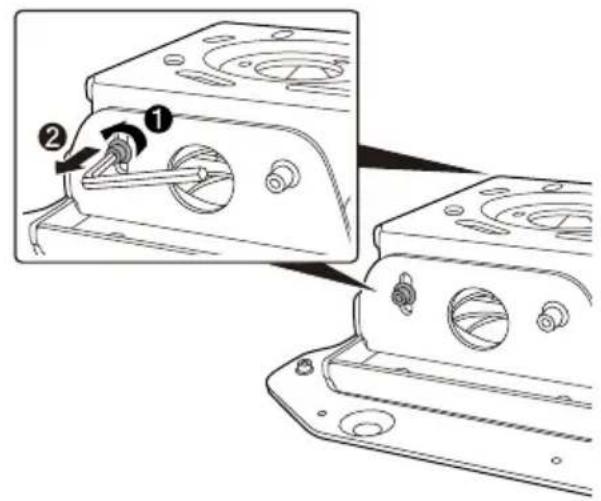

1. Retirez les vis de réglage de l'inclinaison verticale situées des deux côtés à l'aide de la clé à six pans M8 fournie.

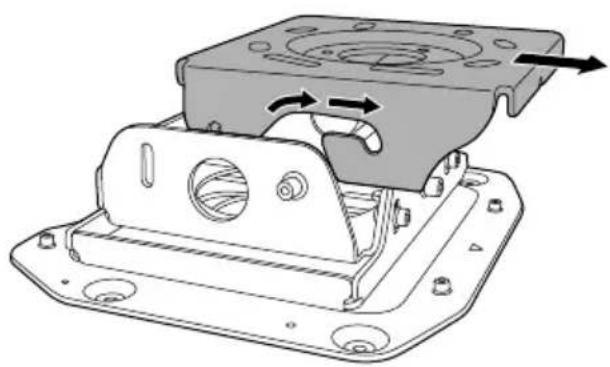

2. Retirez la plaque de plafond de la plaque du projecteur.

Installation de la plaque de plafond au plafond

Déterminez la distance par rapport à l'écran et l'emplacement de montage avant de monter la plaque de plafond.

La distance dépend du type de l'unité d'objectif installée dans le projecteur. Consultez le "Guide de l'utilisateur" fourni avec le projecteur.

Procédure

Servez-vous du gabarit de plafond ci-dessous pour percer les trous de montage des boulons dans le plafond.

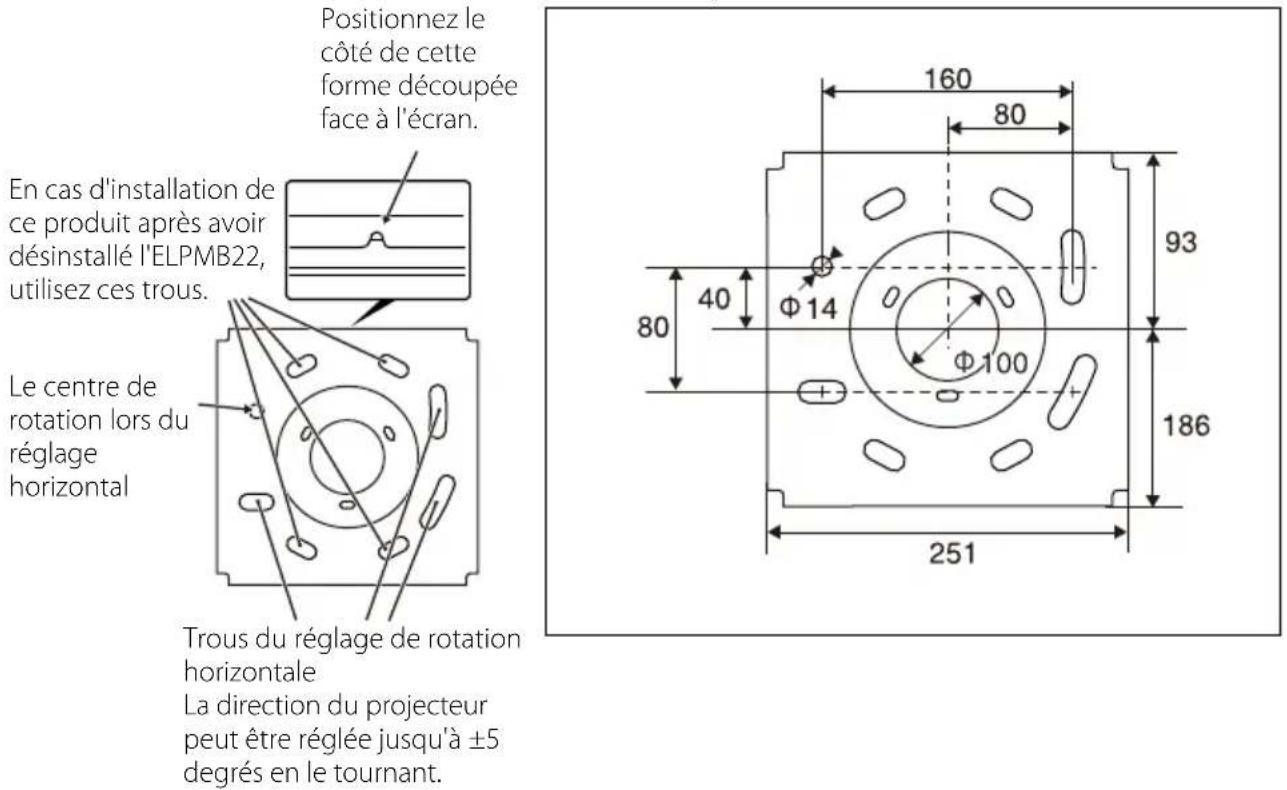

Gabarit de plafond (unités : mm)

Remarque

En cas d'installation de ce produit après avoir désinstallé l'ELPMB22, vous pouvez utiliser les trous de montage déjà présents dans le plafond tels quels.

Après l'installation, vous ne pouvez pas faire tourner le projecteur au-delà de ±5 degrés vers la gauche ou la droite. Vérifiez que le projecteur est orienté dans la bonne direction avant de l'installer.

Montage sur un plafond en béton

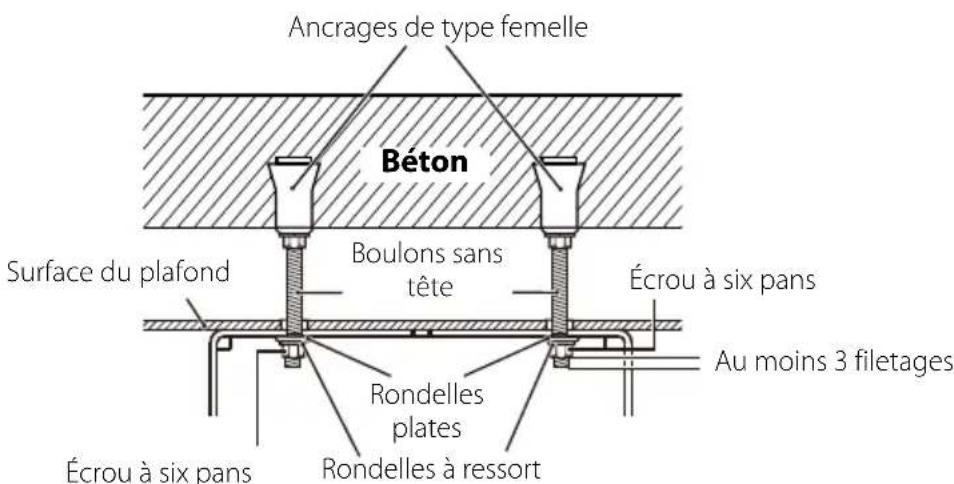

Pour installer la fixation de plafond sur un plafond en béton, utilisez 4 boulons d'ancrage (M12). Vous pouvez vous procurer les boulons d'ancrage dans le commerce.

Mise en garde

Avant d'installer la plaque du plafond, vérifiez que le projecteur est orienté dans la bonne direction.

Avertissement

• Assurez-vous à l'avance que le béton sur lequel vous installez ce produit pourra supporter le poids et le mouvement latéral du projecteur ainsi que la fixation de plafond. Si le béton n'est pas suffisamment solide ou s'il est détérioré, renforcez-le avec des barres ou du matériel similaire.
• Installez les boulons d'ancrage selon les spécifications et les méthodes du fabricant du matériel pour éviter qu'ils ressortent, se desserrent ou se décalent.
• Serrez fermement les vis au cours de l'installation ou après avoir réglé les angles. Après avoir serré les vis, serrez-les de nouveau fermement et assurez-vous qu'elles ne sont pas desserrées.
• Epson décline toute responsabilité en cas de dommage ou de blessure causés par un manque de solidité du mur ou une installation incorrecte.

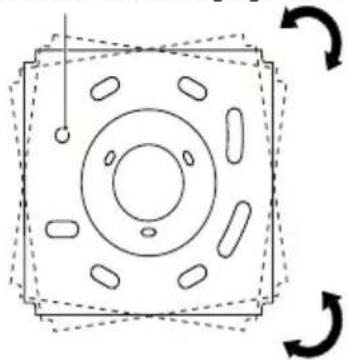

La plaque de plafond peut être tournée horizontalement de ±5 degrés. Réglez la direction du projecteur à l'aide de quatre boulons partiellement serrés. Après avoir réglé la direction, serrez les écrous à six pans fermement.

Le centre de rotation lors du réglage de la direction

• Serrez bien les vis. Après avoir serré les vis, serrez-les de nouveau fermement et assurez-vous qu'elles ne sont pas desserrées.
• Installez le cordon de sécurité fourni pour éviter toute chute du projecteur. 📐 p.47
• L'application d'une colle pour bloquer les vis ou d'un lubrifiant, d'huile ou autre substance sur les points où le projecteur est attaché à la fixation de plafond risque de fissurer le boîtier et de provoquer la chute du projecteur, causant alors des dommages matériels ou des blessures. N'utilisez aucune sorte d'adhésif, lubrifiant ou huile lors de l'installation ou du réglage de la fixation de plafond.

Procédure

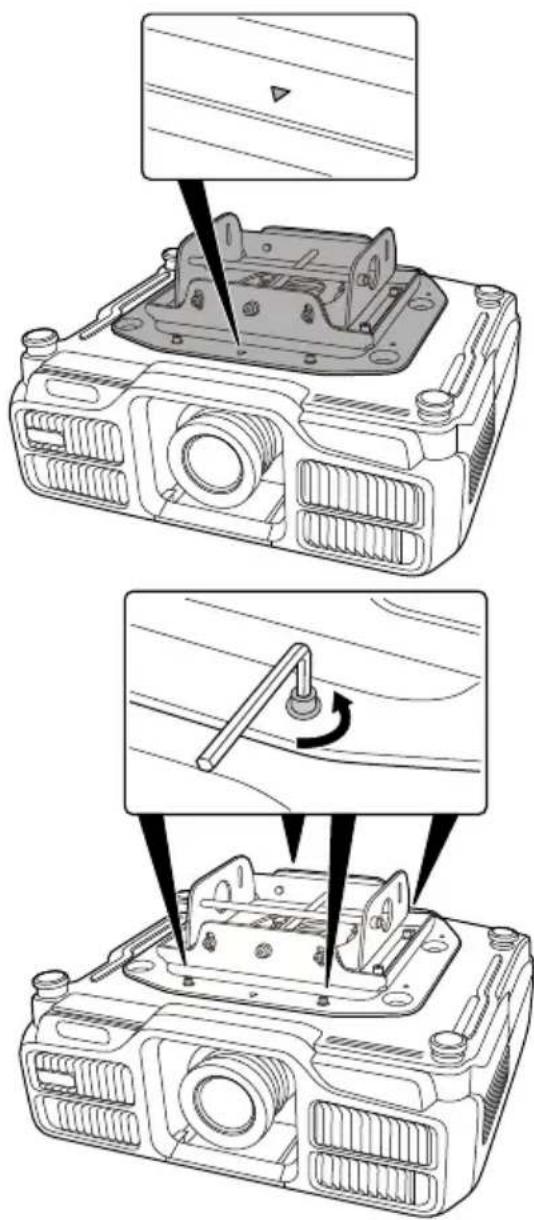

Fixez le projecteur de sorte que le repère sur la plaque du projecteur soit du même côté que l'objectif du projecteur.

Alignez les trous de vis des points d'installation de la fixation de plafond avec les trous de la plaque du projecteur. Consultez le guide de l'utilisateur fourni avec le projecteur pour des informations détaillées sur la position des points d'installation de la fixation de plafond du projecteur.

Serrez les quatre vis fournies (M6 x 16) dans les trous de vis de la plaque du projecteur à l'aide de la clé à six pans M6 fournie.

Serrez et fixez solidement les trois vis restantes.

Mise en garde

Lors de la fixation de la plaque du projecteur au projecteur, assurez-vous d'utiliser les vis fournies.

Fixation de la plaque du projecteur sur la plaque du plafond

Procédure

Serrez les vis à la hauteur de ces marques pour que le projecteur soit positionné presque horizontalement. Utilisez-les comme repères.

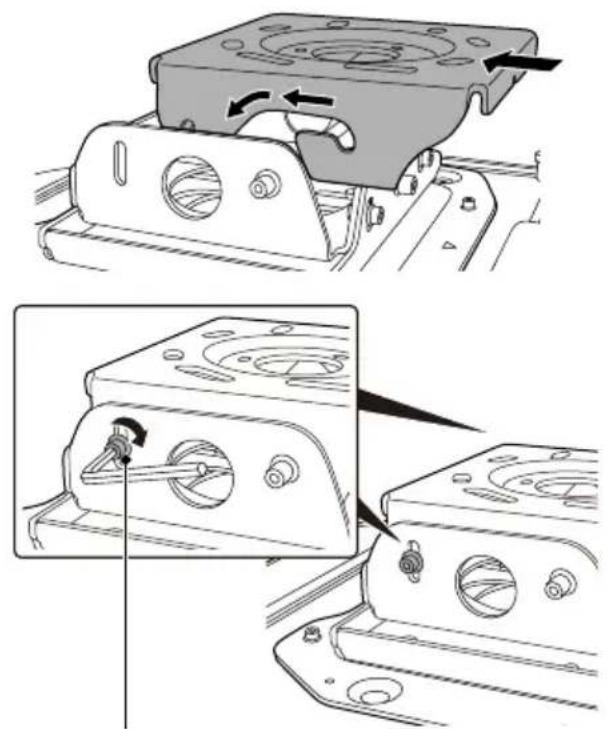

1. Placez la tige de la plaque du projecteur dans les rainures de la plaque de plafond et insérez-la fermement dans les emplacements en forme de fer à cheval.

Ne retirez pas vos mains du projecteur avant la fin du montage.

2. Insérez les vis des points de réglage de l'angle vertical, qui avaient été retirées lors du retrait de la plaque de plafond de la plaque du projecteur, dans les trous de vis.

Serrez les deux vis situées dans les points de réglage de l'angle comme dans l'illustration de gauche à l'aide de la clé à six pans M8 fournie pour fixer le projecteur.

Pour plus d'informations sur le réglage de l'angle du projecteur, reportez-vous à la section suivante intitulée "Réglage de la position d'installation".

③ Serrez les quatre vis des points de réglage du roulis horizontal comme dans l'illustration de gauche à l'aide de la clé à six pans M8 fournie pour fixer le projecteur.

Pour plus d'informations sur le réglage de l'angle du projecteur, reportez-vous à la section suivante intitulée "Réglage de la position d'installation".

Réglage de la position d'installation

Avertissement

• Ne desserrez jamais et ne retirez pas des vis sans raison lors du réglage de la position. En effet, le projecteur risque de tomber et de provoquer un accident.
• Resserrez toutes les vis et assurez-vous qu'elles ne sont pas desserrées suite au réglage.

Relever ou abaisser les images projetées

Si les images sont projetées plus haut ou plus bas que l'écran, réglez la position de la projection avec le décalage d'objectif du projecteur.

Pour décaler la position de la projection verticalement au-delà de la limite de réglage du décalage de l'objectif, vous pouvez incliner le projecteur de 5 degrés supplémentaires dans l'une ou l'autre direction.

Il se peut que les images projetées soient déformées lors de l'inclinaison du projecteur. Les images déformées de façon trapézoïdale peuvent être corrigées à l'aide du réglage Keystone (trapèze).

Toutefois, vous risquez de perdre la mise au point de l'image en augmentant l'angle d'inclinaison. Pour plus d'informations sur le décalage de l'objectif et la fonction Keystone, reportez-vous au Guide de l'utilisateur fourni avec le projecteur.

Procédure

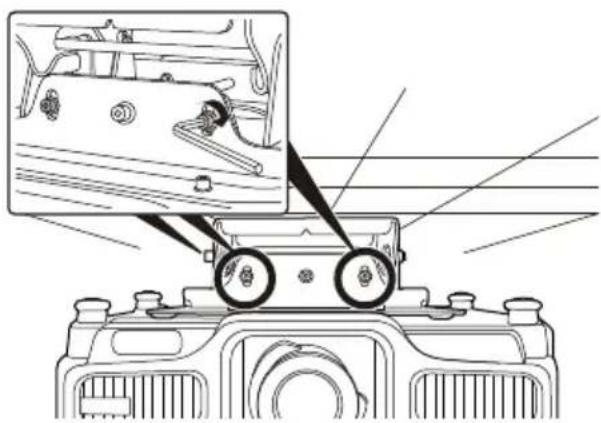

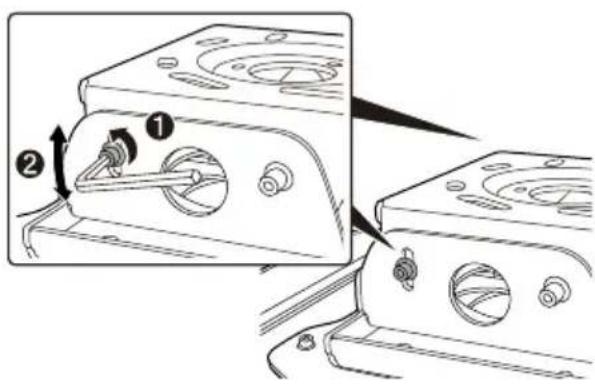

1 Desserrez les deux vis de réglage de l'angle vertical situées à gauche et à droite à l'aide de la clé à six pans M8 fournie. ② Inclinez l'arrière du projecteur verticalement pour régler l'angle jusqu'à ce que la position des images projetées corresponde à l'écran. ③ Après avoir réglé l'angle, serrez les vis des deux côtés à l'aide de la clé à six pans M8.

Inclinaison des images projetées vers la droite ou vers la gauche

Si l'image projetée est inclinée vers la droite ou vers la gauche par rapport à l'écran, inclinez le projecteur de ±5 degrés pour régler la position de la projection.

1. Desserrez les quatre vis de réglage du roulis horizontal situées à l'avant et à l'arrière à l'aide de la clé à six pans M8 fournie. 2. Inclinez le projecteur vers la gauche ou vers la droite pour régler l'angle jusqu'à ce que la position des images projetées corresponde à l'écran. 3. Après avoir réglé l'angle, serrez les vis des deux côtés à l'aide de la clé à six pans M8.

Réglage de la taille des images projetées

Lorsque les images projetées sont trop grandes ou trop petites pour l'écran, essayez d'abord de régler la taille de l'image sur le projecteur. Pour plus d'informations sur le réglage de la taille de l'image, consultez le "Guide de l'utilisateur" fourni avec le projecteur. Pour régler la taille de l'image, vous pouvez faire coulisser le projecteur en avant ou en arrière de ±30 mm en suivant les étapes ci-dessous.

1. Desserrez les quatre vis de réglage du coulissement avant/arrière situées à gauche et à droite à l'aide de la clé à six pans M8 fournie. 2. Faites coulisser le projecteur vers l'avant ou l'arrière pour régler l'image projetée jusqu'à ce qu'elle s'adapte à l'écran. 3. Après avoir réglé la position, serrez les vis à l'aide de la clé à six pans M8.

Installation des cordons de sécurité

Après avoir installé le projecteur au plafond, prenez des précautions supplémentaires pour le fixer solidement en place et l'empêcher de tomber ou de rouler.

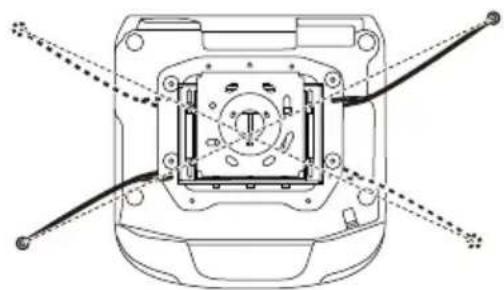

Faites passer les cordons fournis en diagonale à travers la plaque du projecteur à l'aide des clips de cordon pour éviter toute chute du projecteur.

Avertissement

• Assurez-vous à l'avance que le béton sur lequel vous installez ce produit pourra supporter le poids et le mouvement latéral du projecteur ainsi que la fixation de plafond. Si le béton n'est pas suffisamment solide ou s'il est détérioré, renforcez-le avec des barres ou du matériel similaire.
• Installez les boulons d'ancrage selon les spécifications et les méthodes du fabricant du matériel pour éviter qu'ils ressortent, se desserrent ou se décalent.

Procédure

À moins d'1 m (recommandé)

À moins d'1 m (recommandé)

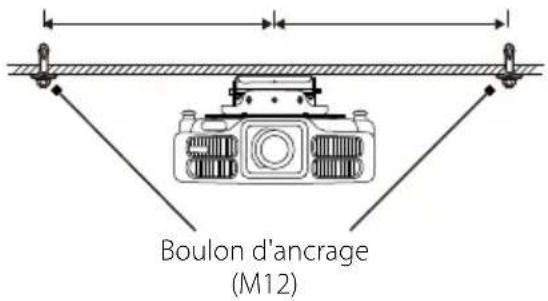

1. Installez deux boulons d'ancrage vendus dans le commerce en diagonale sur le plafond.

Il est recommandé de placer les boulons d'ancrage à moins d'1 mètre du centre du projecteur.

Utilisez des boulons d'ancrage M12.

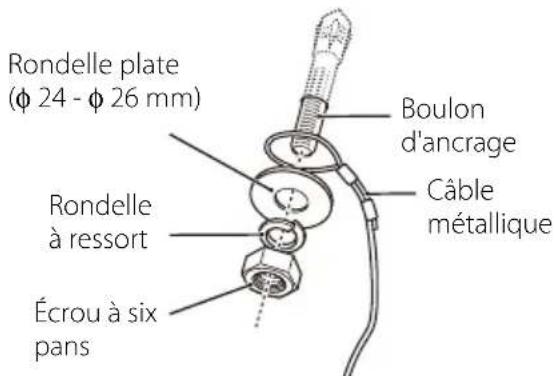

② Formez une boucle avec les deux cordons de sécurité autour des deux boulons et serrez-les fermement.

Assurez-vous que les boucles des cordons se situent sous les rondelles plates, puis serrez les écrous à six pans.

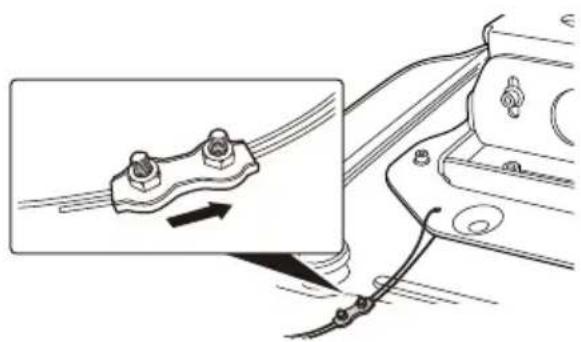

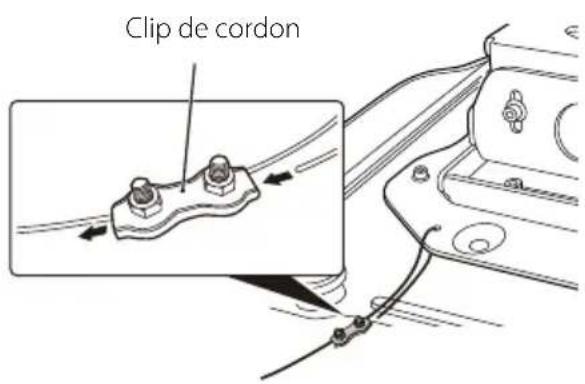

③ Desserrez les vis du clip de cordon, et faites passer l'extrémité du cordon de sécurité à travers le clip de cordon et à travers un trou de la plaque du projecteur.

④ Tirez l'extrémité du cordon sous la plaque du projecteur et faites-le passer à travers le clip de cordon.

⑤ Tendez le cordon de sécurité autant que possible sans déplacer la position de l'image projetée, puis serrez partiellement les vis du clip de cordon pour sécuriser le cordon.

Mise en garde

Vérifiez les points suivants après avoir installé le cordon de sécurité. Si le cordon est endommagé, remplacez-le par une corde vendue dans le commerce d'un diamètre de 1,5 mm ou plus.

- Le cordon n'est pas usé ou effilé.

- Le cordon n'est pas plié sur un angle tranchant du bord de la rondelle plate ou d'un autre objet.

⑥ Répétez les étapes ③ à ⑤ pour l'autre cordon de sécurité et attachez-le également au projecteur.

⑦ Une fois les cordons de sécurité installés, déplacez les clips de cordon dans la direction indiquée dans l'illustration et serrez les vis des clips.

Mise en garde

• Si les cordons de sécurité sont trop courts pour l'emplacement que vous avez choisi pour l'installation du projecteur, procurez-vous des cordes dans le commerce d'un diamètre de 1,5 mm ou plus.
• Découpez le surplus de corde après l'installation.

Questions

Les questions peuvent être adressées aux coordonnées fournies dans le manuel du projecteur.

Spécifications

Dimensions 400 (L) x 124 (H) x 330 (P) mm
Poids Environ 11 kg
Capacité de charge maximale Environ 75 kg
Limite de réglage Réglage de l'inclinaison verticale		0 à ± 5°

Réglage de l'inclinaison verticale

Réglage du roulis horizontal

Coulissement avant/arrière
