QUASAR 180 - Scooter APRILIA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Scooter
Caractéristiques techniques principales	Moteur monocylindre 4 temps, refroidi par air
Alimentation électrique	Allumage électronique
Dimensions approximatives	Longueur : 1 800 mm, Largeur : 700 mm, Hauteur : 1 200 mm
Poids	Poids à vide : 150 kg
Capacité du réservoir	Réservoir de carburant de 10 litres
Type de batterie	Batterie plomb-acide
Tension	12 V
Puissance	Max : 15 ch (11 kW) à 8 000 tr/min
Fonctions principales	Conduite urbaine, économie de carburant, maniabilité
Entretien et nettoyage	Vérification régulière de l'huile moteur, nettoyage du filtre à air
Pièces détachées et réparabilité	Disponibilité de pièces chez les concessionnaires agréés
Sécurité	Éclairage avant et arrière, freins à disque avant et arrière
Informations générales	Modèle populaire pour les trajets urbains, bonne maniabilité

FOIRE AUX QUESTIONS - QUASAR 180 APRILIA

Quels types d'huile moteur sont recommandés pour l'APrilia Quasar 180 ?

Il est recommandé d'utiliser une huile moteur de type 10W40 ou 15W40, conforme aux spécifications API SG ou supérieur.

Comment vérifier le niveau d'huile sur l'APrilia Quasar 180 ?

Pour vérifier le niveau d'huile, retirez la jauge d'huile, essuyez-la avec un chiffon propre, réinsérez-la puis retirez-la à nouveau pour lire le niveau d'huile.

Que faire si l'APrilia Quasar 180 ne démarre pas ?

Vérifiez d'abord la batterie pour vous assurer qu'elle est chargée. Ensuite, contrôlez le niveau de carburant et assurez-vous que le coupe-circuit n'est pas activé.

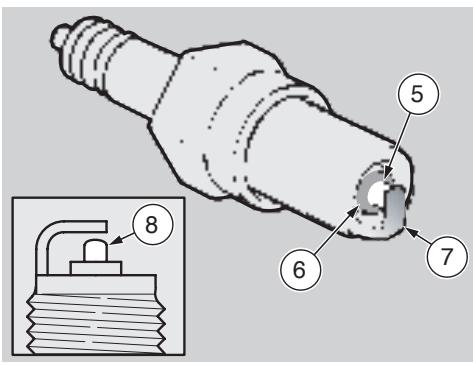

Quels sont les signes d'un problème de bougie d'allumage ?

Des difficultés à démarrer, un moteur qui tourne de manière irrégulière ou une consommation excessive de carburant peuvent indiquer un problème avec la bougie d'allumage.

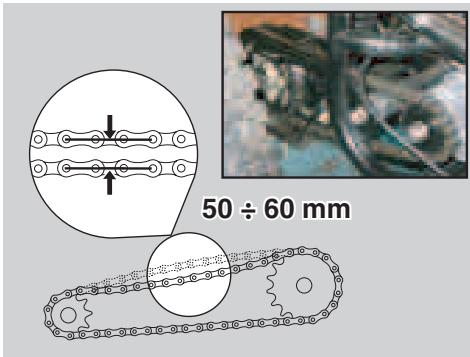

Comment régler la tension de la chaîne de l'APrilia Quasar 180 ?

Pour régler la tension de la chaîne, utilisez une clé pour desserrer l'axe arrière, ajustez les tendeurs de chaîne de chaque côté jusqu'à obtenir la tension souhaitée, puis resserrez l'axe.

Quel est l'intervalle de changement de courroie pour le modèle Quasar 180 ?

Il est recommandé de changer la courroie tous les 10 000 km ou tous les 2 ans, selon la première éventualité.

Comment nettoyer le filtre à air de l'APrilia Quasar 180 ?

Retirez le filtre à air, nettoyez-le avec de l'air comprimé ou de l'eau savonneuse, puis laissez-le sécher complètement avant de le réinstaller.

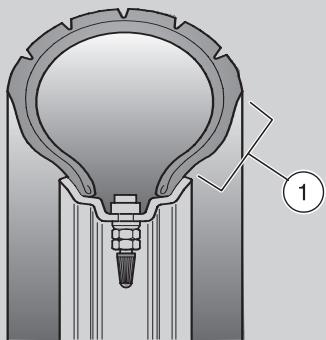

Quels types de pneus sont recommandés pour l'APrilia Quasar 180 ?

Il est recommandé d'utiliser des pneus de taille 120/70-14 à l'avant et 140/60-14 à l'arrière pour une performance optimale.

Comment identifier un problème de freinage sur l'APrilia Quasar 180 ?

Des bruits inhabituels, une pédale de frein spongieuse ou une diminution de la performance de freinage peuvent indiquer un problème avec le système de freinage.

Quel est le poids maximal recommandé pour l'APrilia Quasar 180 ?

Le poids maximal recommandé pour le conducteur et le passager est de 150 kg.

MODE D'EMPLOI QUASAR 180 APRILIA

Première édition : mai 2003

Réimpression :

Dressé et imprimé par :

DECA s. r. l.

via Risorgimento, 23/1 - 48022 Lugo (RA) - Italie

Tél. +39 - 0545 35235

Fax [phone]

E-mail: [e-mail]

www.decaweb.it

pour le compte de :

Aprilia S. p. A.

via G. Galilei, 1 - 30033 Noale (VE) - Italie

Tél. +39 - 041 58 29 111

Fax [phone]

www.aprilia.com

Messages de sécurité

Les messages d'avertissement suivants sont utilisés dans tout le manuel pour signaler ce qui suit :

Symbole d'advertisement concernant la sécurité. Lorsqu'il y a ce symbole sur le véhicule ou sur le manuel, prendre garde à des risques potentiels de lésions. La non-observation de ce qui est indiqué dans les avis précédés par ce symbole peut promettre toute la sécurité d'autres personnes et celle du véhicule!

DANGER

Signale un risque potentiel de lésions graves, voire la mort.

Attention

Signale un risque potentiel de lésions légères ou de dommages au véhicule.

IMPORTANT Le terme “IMPORTANT” dans ce manuel précise des renseignements ou instructions importantes.

Informations techniques

Les opérations précédées par ce symbole doivent être répétées sur le côté opposé du véhicule.

À défaut d'indications précises, la reprise des ensembles s'effectue dans le sens inverse aux opérations de dépose.

Les termes "droit" et "gauche" se réfèrent à un pilote assis sur le véhicule dans sa position normale de conduite.

Avertissements - precautions - avis généraux

Avant de démarrer le moteur, lire attentivement ce manuel et en particulier le chapitre "CONDUITE SURE".

Votre sécurité et celle d'autrui ne dépend pas seulement de la rapidité de vos réflexes et de votre agilité, mais aussi de la connaissance du véhicule, de son état d'efficacité et de la connaissance des règles fondamentales pour la CONDUITE SURE.

Par conséquent, nous vous conseillons de vous familiariser avec le véhicule afin de vous déplacer avec maîtrise et sécurité.

IMPORTANT Ce manuel fait partie intégrante du véhicule et doit toujours l'accompagner, même en cas de revente.

Aprilia a réalisé ce manuel en faisant très attention à l'exactitude et à l'actualité des informations fournies. Toutefois, en tenant compte du fait que les produits Aprilia sont sujets à des améliorations continues de conception, il pourrait y avoir de petites différences entre les caractéristiques de votre véhicule et celles décrites dans ce manuel.

Pour tout éclaircissement relatif aux informations contenues dans ce manuel, mettez-vous en contact avec votre Concessionnaire Officiel aprilia.

Pour les contrôles et les réparations qui ne sont pas décrits explicitement dans cette publication, l'achat de pièces de rechange d'origine aprilia, d'accessoires et d'autres produits, et pour toute expertise spécifique, s'adresser exclusivement aux Concessionnaires Officiels et aux Centres d'assistance aprilia, qui garantissant un service soigné et rapide.

Nous vous remercions d'avoir besoin ici aprilia et nous vous souhaitons bonne route.

Tous droits d'enregistrement électronique, reproduction et adaptation, intégrale ou partielle, par quelconque procédé que ce soit, sont réservés pour tous Pays.

IMPORTANT Dans certains pays, la législation en vigueur demande le respect des normes anti-pollution et anti-bruit et des vérifications périodiques.

L'utilisateur qui utilise le véhicule dans ces pays doit :

• s'adresser à un Concessionnaire Officiel APRILIA pour le remplacement des composants intéressés par d'autres homologues pour le pays en question; -effectuer les vérifications périodiques demandées.

INDEX général

MESSAGES DE SECURITE 2 INFORMATIONS TECHNIQUES 2 AVERTISSEMENTS - PRECAUTIONS - AVIS GÉNÉRAUX 2 CONDUITE SURE 5 RÉGLES FONDAMENTALES DE SECURITÉ 6 VÉTÊMENTS 9 EMPLACEMENT DES ÉLÉMENTS PRINCIPAUX HP 12 EMPLACEMENT DES ÉLÉMENTS PRINCIPAUX GRIP 14 EMPLACEMENT DES COMMANDES/INSTRUMENTS 16 INDICATEURS 17 COMMANDES PRINCIPALES 18 COMMANDES SUR LE COTÉ GAUCHÉ DU GUIDON 18 CONTACTEUR PRINCIPAL 18 ÉQUIPEMENTS AUXILIAIRES 19 COFFRE A DOCUMENTS/TROUSSE À OUTILS. 19 ORDINATEUR MULTIFONCTIONS. 19 COMPOSANTS PRINCIPAUX 22 CARBURANT 22 PNEUS 23 CONTRÔLE NIVEAU DE L'HUILDE DE LA TRANSMISSION 24 VIDANGE HUILDE DE LA TRANSMISSION 25 CONTRÔLE NIVEAU DE L'HUILDE MOTEUR 26 VIDANGE D'HUILDE DU MOTEUR 27 POT/SILENCIEUX D'ÉCHAPPEMENT 28 MODE D'EMPLOI 28 CONTRÔLES PRELIMINAIRES 28 TABLEAU DES CONTROLES PRELIMINAIRES 29

DÉMARRAGE 30 DéPART ET CONDUITE 31 RODAGE 31 ARRÊT 31 STATIONNEMENT 32 CONSEILS CONTRE LE VOL 32

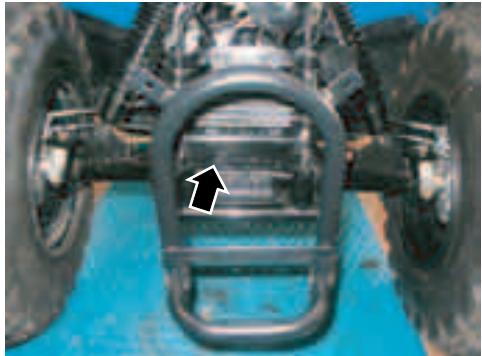

ENTRETIEN 33 FEUILLE D'ENTRETIEN PERIODIQUE. 34 DONNÉES D'IDENTIFICATION. 35 CHAINE DE TRANSMISSION. 36 CONTRÔLE ET ENTRETIEN DES SUSPENSIONS. 37 RéGLAGE DU RALENTI. 38 RéGLAGE COMMANDE ACCELERATEUR. 38 RéGLAGE DU FREIN ARRIÈRE. 39 BOUGIE. 39 BATTERIE. 41 CONTRÔLE ET NETTOYAGE COSSES ET BORNES. 41 DéPOSE DE LA BATTERIE. 41 CONTRÔLÉ NIVEAU DE L'LECTROLYTE BATTERIE. 42 CHARGE DE LA BATTERIE. 42 INSTALLATION DE LA BATTERIE. 43 RéGLAGE VERTICAL DU FAISCEAU LUMINEUX. 43 REPLACEMENT DE L'AMPOULE DU PHARE AVANT. 44 AMPOULES. 45 REPLACEMENT DES AMPOULES DES CLIGNOTANTS AVANT ET ARRÈRÉE. 45 REPLACEMENT DE L'AMPOULE DU PHARE ARRÈRÉE. 46 REPLACEMENT DE L'AMPOULE ÉCLAIRAGE DE PLAQUE. 46 REPLACEMENT DU FUSIBLE. 47 TRANSPORT. 47 NETTOYAGE. 48 PERIODES DE LONGUE INACTIVITE. 49 DONNÉES TECHNIQUES. 50 TABLEEAU DES LUBRIFIANTS. 53

CONCESSIONNAIRES OFFICIELS ET CENTRES D'ASSISTANCE 54 SCHEMA ELECTRIQUE 60 CLÉ DE LECTURE DU SCHEMA ELECTRIQUE 61

Conduite sûre

Règles fondamentales de sécurité

Pour conduire le véhicule, il est nécessaire de remplir toutes les conditions prévues par la loi (permis de conduire, âge minimum, aptitude psycho-physique, assurance, taxes gouvernementales, immatriculation, plaque d'immaticulation, etc.).

Il est conseillé de se familiariser et de prendre confiance progressivement avec le véhicule, sur des routes à faible trafic et/ou sur des propriétés privées.

L'absorption de médicaments, d'alcool et de stupéfiants ou psychotropes, augmente considérablement les risques d'accidents.

S'assurer que les propres conditions psycho-physiques sont adaptées à la conduite, en faisant particulièrement attention à l'état de fatigue physique et de somnolence.

La plupart des accidents sont dus à l'inexpérience du conducteur.

Ne JAMAIS prêter le véhicule à des débutants et toujours s'assurer que le pilote possède les conditions requises pour la conduite.

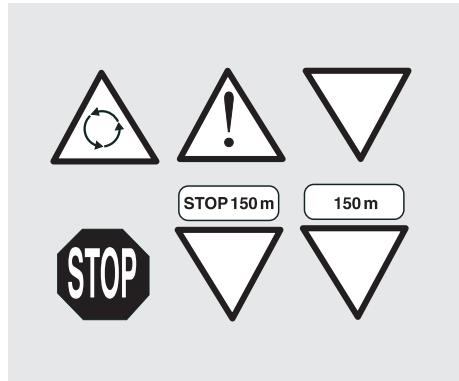

Respecter rigoureusement la signalisation et les normes sur la circulation routière nationale et locale.

Éviter les manoeuvres brusques et dangereuses pour soi et pour les autres (exemples : manoeuvres téméraires, dépassement des limites de vitesse, etc.), évaluer et tenir toujours en juste considération les conditions de la chaussée, de visibilité, etc.

Ne pas heurter d'obstacles qui pourraient provoquer des dommages au véhicule ou entraîner la perte de contrôle du véhicule même.

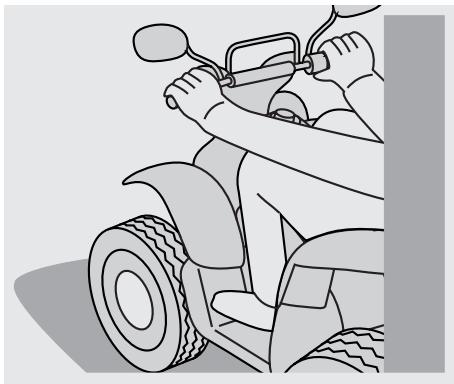

Conduire toujours avec les deux mains sur le guidon et les pieds sur le repose-pieds en position de pilotage correct.

Éviter absolument de se mettre bout pendant la conduite ou de s'étirer.

Le pilote ne doit jamais se distraire ou se laisser distraire ou encore se faire influencer par des personnes, choses, actions (ne pas fumer, manger, boire, lore, etc.) pendant la conduite du véhicule.

Utiliser le carburant et les lubrifiants spécifiés pour le véhicule, du type mentionné dans le "TABLEAU DES LUBRIFIANTS" (page 53) ; contrôle régulièrement les niveaux prescrits de carburant, d'huile moteur et de transmission.

Si le véhicule a été impliqué dans un accident ou bien a subi un choc ou une chute, s'assurer que les leviers de commande, les tubes, les câbles, le système de freinage et les parties vitales ne sont pas endommagés.

Éventuellement, faire contrôler le véhicule par un Concessionnaire Officiel APRILIA avec une attention particulière pour le cadre, le guidon, les suspensions, les organes de sécurité et les dispositifs pour lesquels l'utilisateur ne peut pas évaluer leur état.

Signaler tout mauvais fonctionnement afin de faciliter l'intervention des techniciens et/ou des mécaniciens.

Ne conduire en aucun cas le véhicule si les dommages subis compromettent la sécurité.

Ne modifier en aucun cas la position, l'inclinaison ou la couleur de : plaque, clignotants de direction, dispositifs d'éclairage et avertisseurs sonores.

Toute modification du véhicule comporte l'annulation de la garantie.

Toute modification éventuelle apportée au véhicule ou bien la suppression de pièces d'origine peuvent modifier les caractéristiques du véhicule et donc diminuer le niveau de sécurité ou même le rendre illégal. Il est conseillé de s'en tenir toujours à toutes les dispositions légales et aux règlements nationaux et locaux en matière d'équipement du véhicule.

De façon particulière, on doit éviter les modifications techniques capables d'augmenter les performances ou de modifier les caractéristiques d'origine du véhicule.

Éviter absolument de s'affronter dans des courses avec d'autres véhicules.

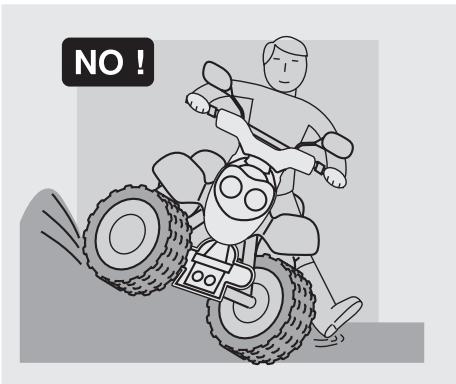

Vêtements

Porter des vêtements de protection, si possible de couleur claire et/ou réfléchissants. De cette manière, le pilote qui sera bien visible vis-à-vis des autres conducteurs réduira considérablement le risque d'être victime d'une collision et il sera mieux protégé en cas de chute.

Les vêtements doivent être bien ajustés et fermés aux extrémités ; les cordons, les ceintures et les cravattes ne doivent pas pendre ; éviter que ces objets ou autres puissent empêcher la conduite en s'accrochant sur les parties en mouvement ou sur les organes de conduite.

Ne pas garder en poche des objets qui pourraient se révéler dangereux en cas de chute, par exemple : objets pointus comme des clefs, des stylos, des étuis en verre, etc... (les mêmes recommandations sont valables pour le passager éventuel).

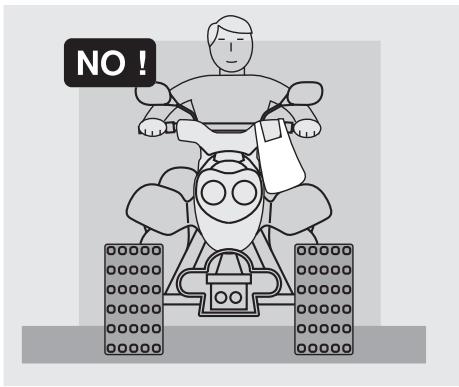

Ne jamais fixer d'objets encombrants, volumineux, lourds et/ou dangereux sur le guidon, les garde-boues et les fourches : cela pourrait ralentir la réponse du véhicule en virage et compromettre inevitably sa maniabilité.

Ne pas placer sur les côtés du véhicule des bagages trop encombrants ou bien le casque, car ils pourraient heurter des personnes ou des objets et provoquer la perte de contrôle du véhicule.

Ne pas dépasser la limite maximale de poids transportable pour chaque porte-bagages.

Toute surcharge du véhicule compromet sa tenue de route et sa maniabilité.

Ne pas utiliser le véhicule en eau plus profonde de 10 cm.

Après avoir utilisé le véhicule en eau salée, le laver avec de l'eau douce.

Éviter tout exhibitionnisme au détriment de la sécurité.

Ne pas pencher le corps d'un côté et de l'autre pour ne pas faire prendre au véhicule des positions anormales.

La conduite du véhicule doit toujours avoir lieu dans le respect des normes de sécurité reportées sur ce manuel, à tout moment (montée, descente, changement de direction, etc..) et quelle que soit la condition de la surface sur laquelle on se trouve.

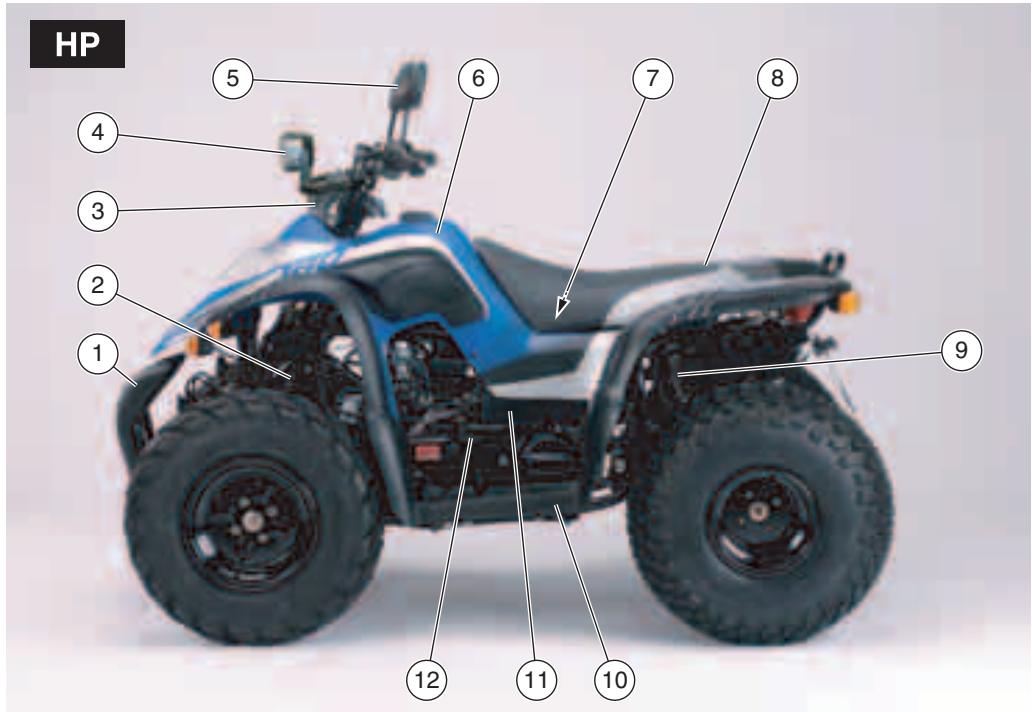

Clé de lecture

1) Protection avant 2) Suspension avant gauche 3) Couvre-guidon avant

4) Phare avant 5) Rétroviseur gauche 6) Bouclier avant 7) Batterie, fusible principal

8) Selle 9) Amortisseur arrière 10) Repose-pied gauche 11) Filtre à air

12) Levier de démarrage (kick start)

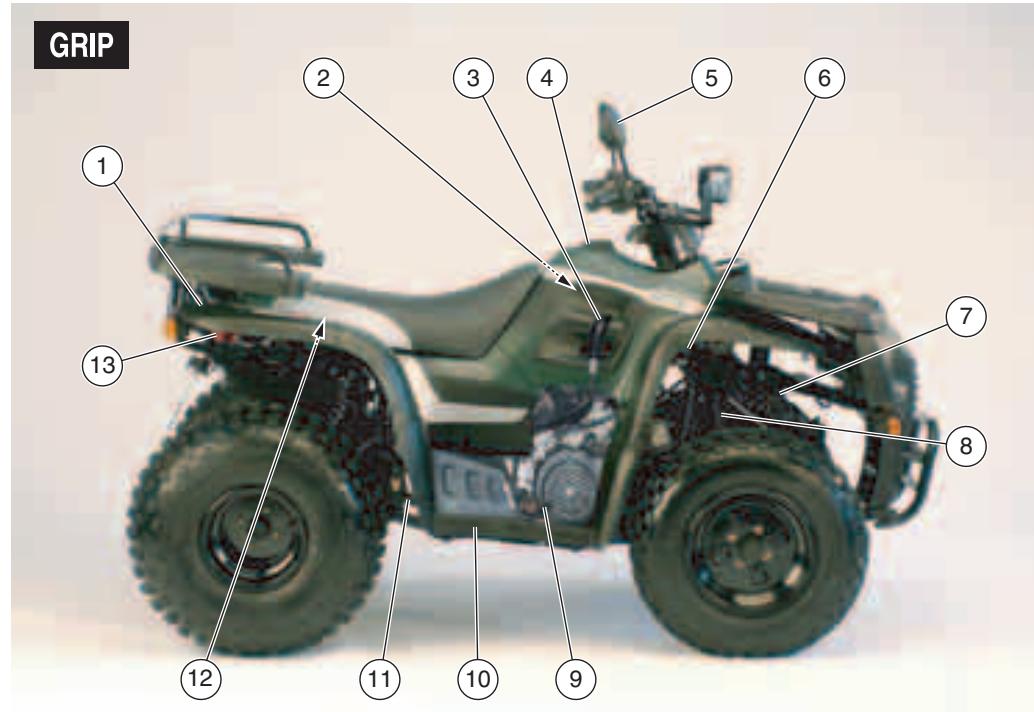

Clé de lecture

1) Bouclier arrière 2) Réservoir de carburant 3) Levier de changement de vitesses 4) Bouchon du réservoir de carburant

5) Rétroviseur droit 6) Relais de démarrage 7) Avertisseur sonore 8) Suspension avant droite 9) Pédale frein avant et arrêté

10) Repose-pied droit 11) Chaîne de transmission 12) Coffre à documents/trousse à outils 13) Phare arrière

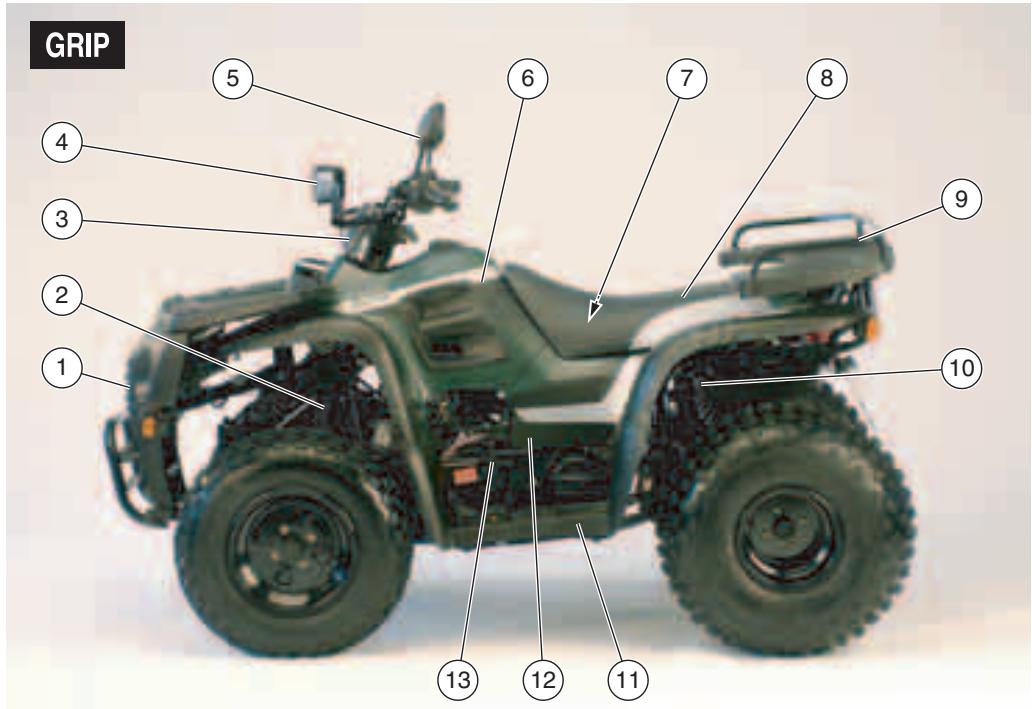

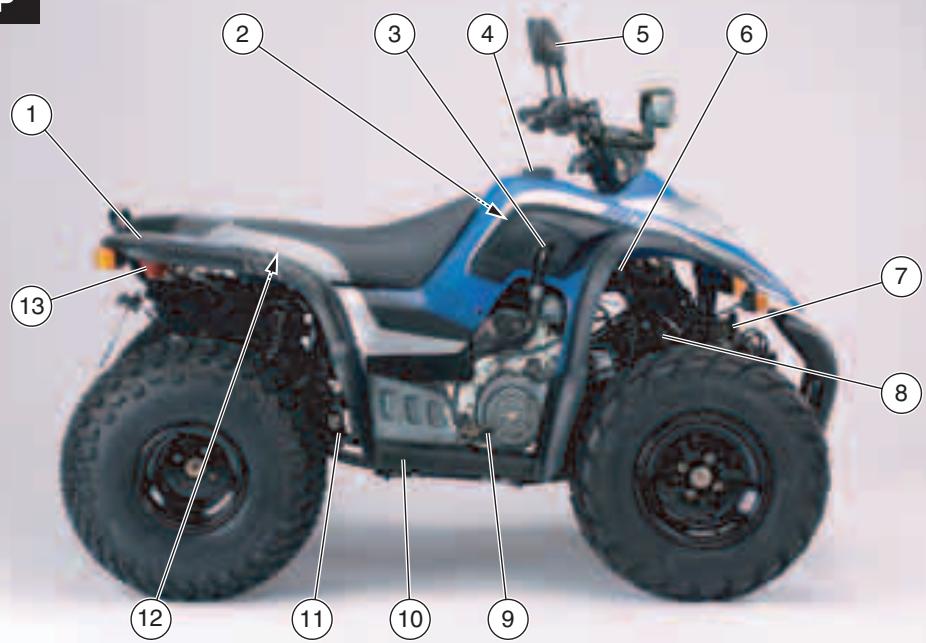

Clé de lecture

1) Protection avant 2) Suspension avant gauche 3) Couvre-guidon avant 4) Phare avant

5) Rétroviseur gauche 6) Bouclier avant 7) Batterie, fusible principal 8) Selle

9) Porte-bagages arrière 10) Amortisseur arrière 11) Repose-pied gauche 12) Filtre à air

13) Levier de démarrage (kick start)

Clé de lecture

1) Bouclier arrière 2) Réservoir de carburant 3) Levier de changement de vitesses 4) Bouchon du réservoir de carburant

5) Rétroviseur droit 6) Relais de démarrage 7) Avertisseur sonore 8) Suspension avant droite 9) Pédale frein avant et arrêté

10) Repose-pied droit 11) Chaîne de transmission 12) Coffre à documents/trousse à outils 13) Phare arrière

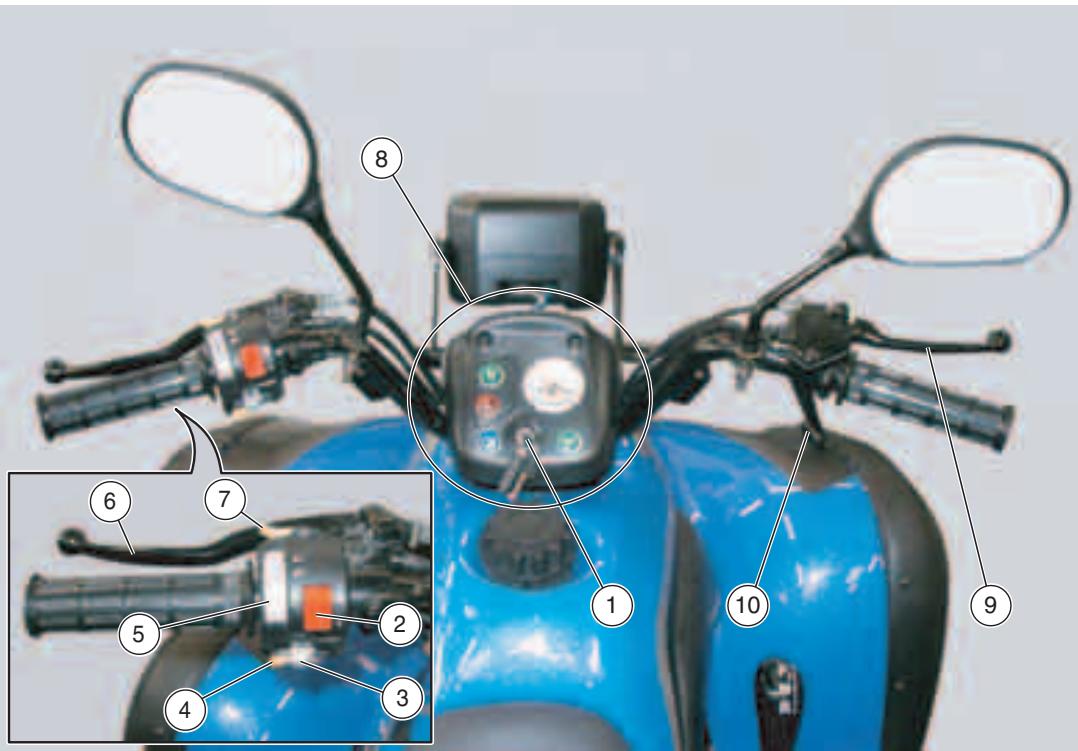

Clé de lecture

1) Contacteur principal avec clé (O - X - Y) 2) Bouton clignotants de secours (△) 3) Interrupteur des clignotants () 4) Bouton de l'avertisseur sonore (1-1) 5) Commutateur des feux ( D - D) 6) Levier de frein arrêt

7) Bouton de démarrage (3) 8) Indicateurs et témoins 9) Levier de frein avant 10) Commande accélérateur

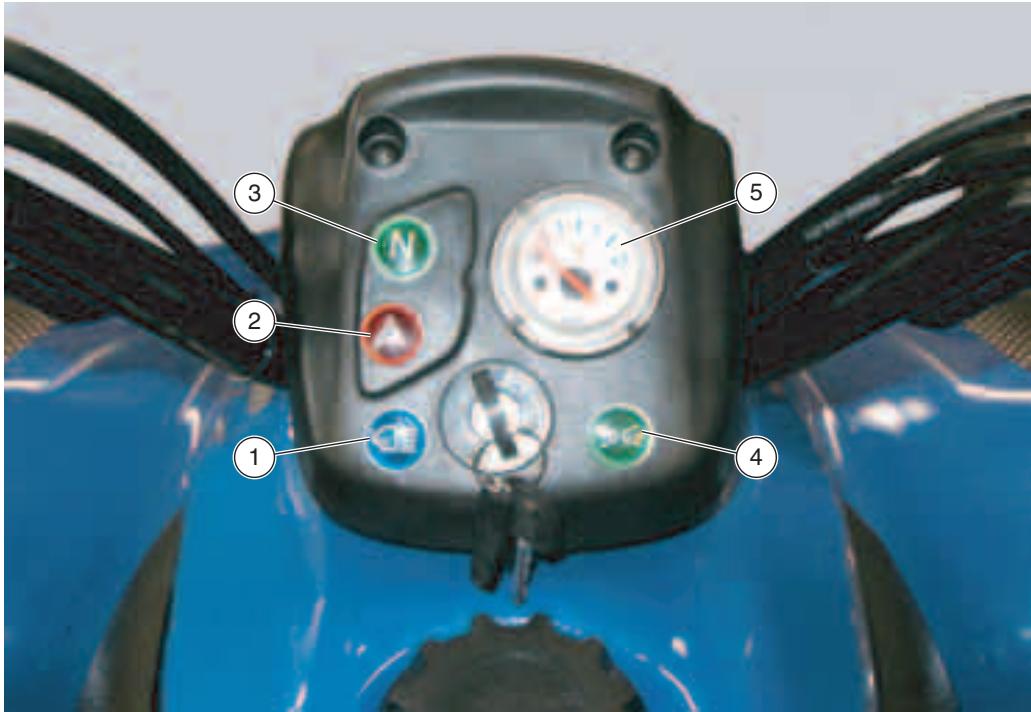

Clé de lecture

1) Témoin du feu de route (D) couleur bleue 2) Témoin clignotants de secours (△) couleur rouge 3) Témoin point mort (N) couleur verte 4) Témoin deux de position/de croissement (E) couleur verte 5) Indicateur de niveau carburant

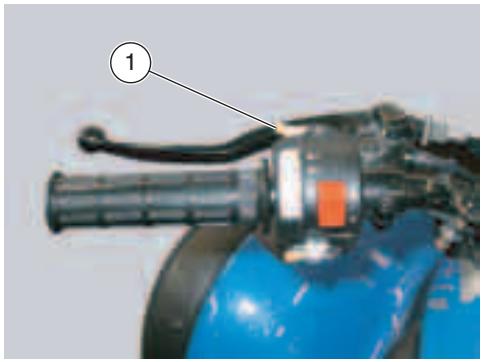

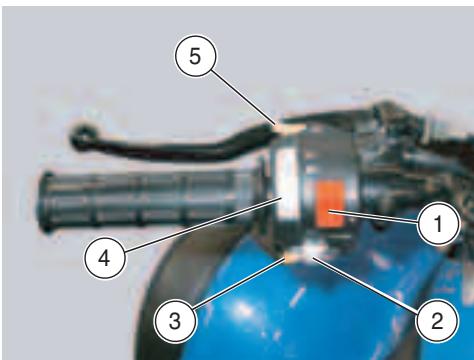

Commandes sur le côté GAUCHE du GUIDON

IMPORTANT Les composants électriques ne fonctionnent que lorsque le contacteur principal est en position "O".

BOUTON CLIGNOTANTS DE SECOURS (△)

Pressé dans la partie haute (marqué par le symbole d'identification), il active simultanément tous les clignotants de direction.

2) INTERRUPEUR DES CLIGNOTANTS DE DIRECTION

Pousser l'interrupteur vers la gauche pour indiquer que l'on peut tourner à gauche ; pousser l'interrupteur vers la droite pour indiquer que l'on peut tourner à droite.

Appuyer sur l'interrupteur pour désactiver le clignotant de direction.

3) BOUTON DE L'AVERTISSEUR SONORE (1)

L'avertisseur se met en fonction lorsque le bouton est pressé.

4) COMMUTATEUR DES FEUX (E-D - E-D)

Avec l'interrupteur d'éclairage en position "D" on actionne les feux de position/de croissement.

Avec l'interrupteur d'éclairage en position "D" on actionne les feux de route.

IMPORTANT Le commutateur des feux n'est activé que lorsque le contacteur principal est en position "C".

BOUTON DE DÉMARRAGE (③)

En appuyant sur le bouton "③", le démarreur fait tourner le moteur.

Contacteur principal

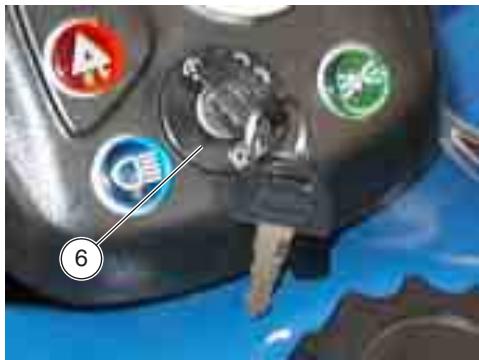

Le contacteur principal (6) se trouve sur le côté latéral du véhicule, sur le bouclier avant.

IMPORTANT La clé actionne le contacteur principal et permet l'utilisation du commutateur des feux.

Avec le véhicule sont remises deux clés (une est de réserve).

IMPORTANT Garder la clef de réserve dans un lieu différent du véhicule.

Position	Fonction	Extraction de la clef
×	Le moteur et les feuels ne peuvent pas ettre mis en fonction.	Il est possible d'enlever la cef.
○	Le moteur peut etremis en marche.	Il n'est pas possible d'enlever la cef.
- -	Les feuels de position et de croissement fonctionnent et il est possible d'allumer les feuels de route et demettre en marche le moteur.	Il n'est pas possible d'enlever la cef.

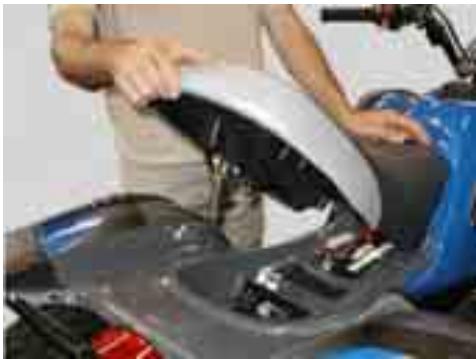

COFFRE à documents/trousse à OUTILS

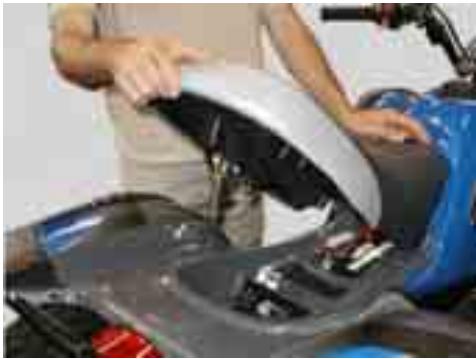

Pour accéder au coffre à documents/trousse à outils :

Par la partie inférieure du bouclier arrive, décrocher le bloc selle en le tirant vers l'arrière du véhicule et lever la selle.

Pour bloquer la selle :

Enfiler les languettes inférieures avant sous les repères correspondants situés sur la carène. Positionner la fermeture du coffre à documents/trousse à outils dans son logement et presser en faisant déclencher la serrure.

DANGER

Avant de mettre en route, s'assurer que la selle est positionnée et bloquée correctement dans son logement.

Ordinateur multifonctions

Le véhicule est équipé d'un dispositif électronique pour le relevé de sa vitesse, pour la mesure du temps écoulé et pour le comptage et la mémorisation de la distance parcourue.

Attention

Ne jamais laisser le cadran exposé directement aux rayons du soleil lorsque le véhicule est inutilisé.

Attention

Ne jamais démonter de partie de l'ordinateur multifonctions, sauf le couvercle de la batterie.

Attention

Avant d'utiliser le véhicule, contrôler que tous les composants de l'ordinateur multifonctions soient montés correctement.

IMPORTANT Activer l'ordinateur multifonctions avant de démarrer le véhicule; dans le cas contraire, le fonctionnement correct de l'ordinateur n'est pas garanti. L'ordinateur multifonctions comprend un dispositif d'extinction automatique qui intervient lorsque l'instrument n'est pas utilisé pendant 5 minutes de suite.

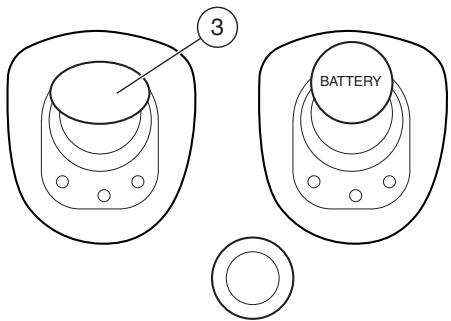

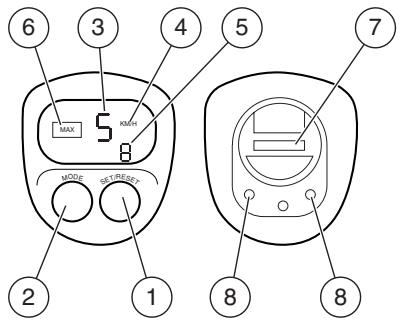

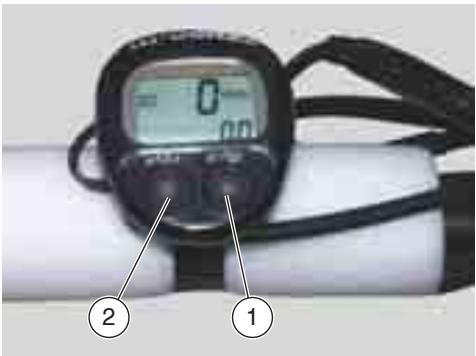

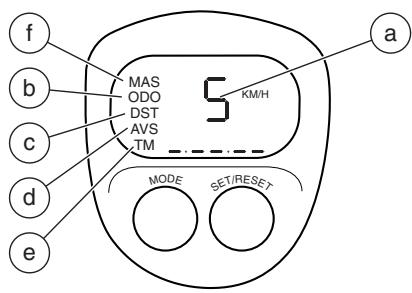

Composants principaux

1) Bouton "SET / RESET" de départ arrêt du temporisateur 2) Bouton "MODE" de sélection de la fonction 3) Afficheur de la vitesse 4) Unité de mesure de la vitesse affichée 5) Afficheur du temps 6) Indicateur de fonction 7) Couvercle de la batterie 8) Contacts

Accessoires :

• support de montage

• capteur de vitesse - agrafe - aimant
• bague d'acier
• élément en caoutchouc
• collier cable
• vis -batterie

Introduction de l'unité de mesure

En appuyant sur le bouton (1) on peut sélectionner l'unité de mesure désirée. Confirmer le choix en appuyant sur le bouton (2).

IMPORTANT Pendant l'introduction de l'unité de mesure, la valeur réintroduite de la dimension du diamètre de la roue apparaîtra aussi; mettre la valeur 168 avec le bouton (1) et mémoriser cette valeur en appuyant sur le bouton (2).

Fonctions principales

Avant d'effectuer toute opération d'introduction ou de réglage de l'ordinateur multifonctions, l'installer dans le véhicule en enlevant complètement le cadran sur son support par le bas.

Les fonctions suivantes peuvent être affichées en séquence en appuyant sur le bouton (2).

Pour faire partir la mémorisation des données, appuyer sur le bouton (1) (indicateur unité de mesure clignotant). Pour terminer la mémorisation, appuyer de nouveau sur le bouton (1) (indicateur unité de mesure fixe).

Fonction de vitesse (a)

La fonction de vitesse s'active automatiquement à l'introduction de la batterie.

Fonction ODO (b)

La fonction ODO indique la distance totale parcourue par le véhicule.

Lorsque les 10.000km sont atteints, le compteur se met à zéro automatiquement.

IMPORTANT Les valeurs mémorisées s'annulent lorsqu'on enlève la batterie de l'ordinateur multifonctions.

Fonction DST (c)

La fonction DST indique la distance partielle parcourue par le véhicule.

Lorsque les 1.000km sont atteints, le compteur se met à zéro automatiquement.

Permettra à zéro manuellement le compteur, appuyer simultanément sur les boutons (1) et (2).

Fonction AVS (d)

La fonction AVS indique la vitesse moyenne sur le parcours effectué.

Pour permettre à zéro la vitesse mémorisée, appuyer simultanément sur les boutons (1) et (2).

Fonction TM (e)

La fonction TM indique le temps d'utilisation du véhicule.

Lorsque les 12 heures sont atteintes, le compteur se met à zéro automatiquement.

Pour permettre à zero manuellement le compteur, appuyez simultanément sur les bouts (1) et (2).

Fonction MAS (f)

La fonction MAS indique la vitesse maximale relevée.

Permettre à zéro manuellement le compteur, appuyer simultanément sur les boutons (1) et (2).

Installation de la batterie

Dévisser le couvercle de la batterie (3) avec une monnaie.

Introduire la batterie (3 V) dans son logement en faisant attention au positionnement correct des pôles positif (+, vers le haut) et négatif (-, vers le bas).

Lorsque l'installation est terminée, refermer le couvercle de la batterie (3 V).

DANGER

Le carburant utilisé pour la propulsion des moteurs à explosion est extrêmement inflammable et peut devenir explosif sous certaines conditions.

Il est de règle de prendre de l'essence et de réaliser l'entretien moteur dans un endroit bien aéré.

Ne pas fumer pendant le ravitaillement ou près du carburant et rendre le plus grand soin à ne pas le faire entrer au contact de flammes nues, de détincelles ou toute autre source de chaleur pouvant en occasionner l'incendie ou l'explosion.

Éviter également le débordement de carburant de la goulotte de remplissage car il pourrait prendre feu au contact des surfaces brûlantes du moteur.

Si involontairement, de l'essence est renversée, contrôle que la surface est complètement sèche avant de démarrer le véhicule.

L'essence se dilate sous l'effet de la chaleur et sous l'action d'irradiation du soleil, par conséquent ne jamais remplir jusqu'au bord le réservoir.

Après replissage, fermer parfaitement le bouchon. Éviter le contact du carburant avec votre peau, l'inhalation de ses vapeurs, son ingestion et le transvasement d'un récipient à l'autre à l'aide d'un boyau.

NE PAS ÉVACUER LE CARBURANT DANS LE MILIEU ENVIRONNANT.

GARDER HORS DE LA PORTÉE DES ENFANTS.

Utiliser exclusivement de la super sans plomb, indice d'octane minimum 95 (N. O. R. M.) et 85 (N. O. M. M.).

Pour le ravitaillement de carburant, il faut :

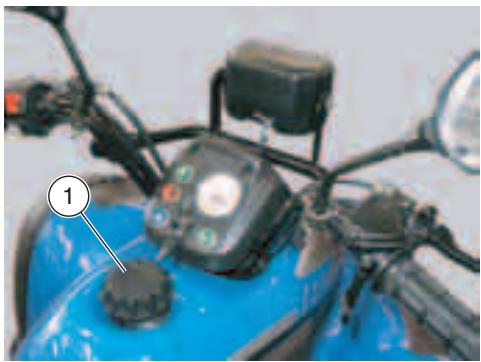

Desserer et retirer le bouchon du réservoir (1).

CAPACITÉ DU RÉSERVOIR (réserve comprise): 8 ℓ

RÉSERVE DU RÉSERVOIR : 1,5 ℓ

Attention

Ne pas ajouter d'additifs ou d'autres substances au carburant.

Si on utilise un entonnoir ou d'autres outils, s'assurer de leur parfaite propreté.

DANGER

Ne pas remplir le réservoir complètement; le niveau maximum de carburant doit rester au-dessous du bord inférieur du faisceau (voir figure).

Effectuer le ravitaillement.

Une fois le ravitaillement effectué :

Visser complètement le bouchon du réservoir (1).

DANGER

S'assurer que le bouchon est fermé correctement.

Ce véhicule est doté de pneus sans chambre à air (tubeless).

IMPORTANT Effectuer l'entretien à intervalles plus rapprochés si le véhicule est utilisé dans des zones pluvieuses, poussiéreuses, sur des parcours accidentés ou en cas de conduite sportive.

DANGER

Contrôler la pression de gonflage à température ambiante avant chaque utilisation.

Si les pneus sont chauds, la mesure ne sera pas correcte.

Si la pression de gonflage est trop importante, les asperités du terrain ne sont pas amorties et sont donc transmises au guidon, ce qui compromet le comportement de conduite et réduit également la tenue de route dans les virages.

Si, au contraire, la pression de gonflage est trop BASSE, les flancs des pneus (1) travaillent davantage, ce qui pourrait provoquer le glissement du pneu sur la jante ou même son décollement, ce qui signifierait la perte de contrôle du véhicule.

En cas de brusques coups de frein, les pneus pourraient sortir des jantes.

Une pression trop basse peut entraîner le contact du caoutchouc avec la jante en provoquant des incisions sur les surfaces du pneu.

Contrôler, après les 2 premières semaines et ensuite tous les mois, l'état des pneus.

Lors d'un virage, le véhicule pourrait même faire une embardée.

DANGER

Contrôler l'état superficiel et l'usure car des pneus en mauvais état compromettent leur adhérence et la manœuvrabilité du véhicule.

Certains types de pneus homologues pour ce véhicule sont munis d'indicateurs d'usure.

Il existe différents types de témoins d'usure. Se renseigner auprès du revendeur sur les méthodes de vérification de l'usure.

Vérifier, visuellement, l'usage des pneus, s'ils sont usés les faire remplacer.

Après avoir fait réparer un pneu, faire exécuter l'équilibrage des roues.

DANGER

Les pneus doivent être remplacés par d'autres de type et d'un modèle indiqués par le constructeur; l'utilisation de pneus différents de ceux indiqués influence négativement la conduite du véhicule.

Ne pas faire installer de pneus avec chambre à air sur des jantes à pneus sans chambre à air, et vice versa.

Contrôler que les valves de gonflage soient toujours munies de bouchons, afin d'éviter le dégonflage subit des pneus.

Les opérations de remplacement, réparation, entretien et équilibrage sont très importantes et doivent donc être exécutées avec des outils appropriés et l'expérience nécessaire.

Pour cela, s'adresser à un Concessionnaire Officiel April, ou à un garagiste spécialisé pour l'exécution des opérations précédentes.

Si les pneus sont neufs, ils peuvent être recouverts d'une patine glissante : rouler avec prudence pendant les premiers kilomètres. Si les pneus sont vieux, même s'ils ne sont pas complètement usés, ils peuvent se durcir et ne pas garantir la tenue sur la route.

En ce cas, remplacer les pneus.

Attention

En cas de fuites d'huile ou de dysfonctionnements, s'adresser à un Concessionnaire Officiel APRILIA.

NE PAS évacuer l'huilé dans le MILIEU environnant.

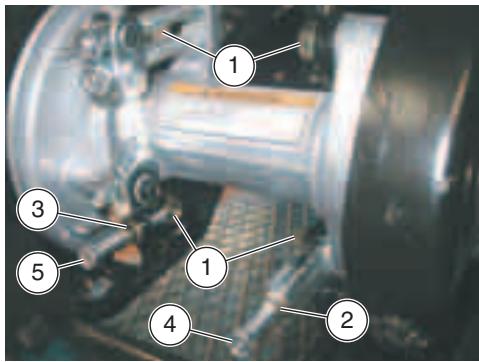

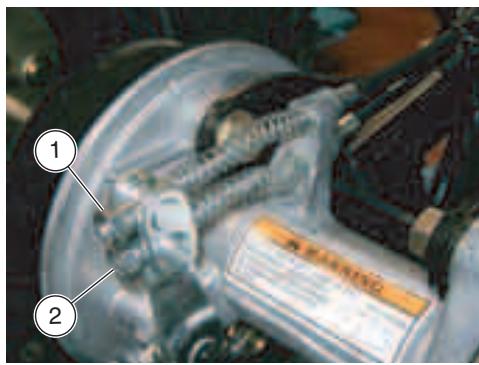

Pour le contrôle du niveau de l'huile de la transmission, effectuer les opérations suivantes:

Parcourir quelques kilomètres jusqu'à ce que la température normale de fonctionnement soit atteinte, puis arrêter le moteur.

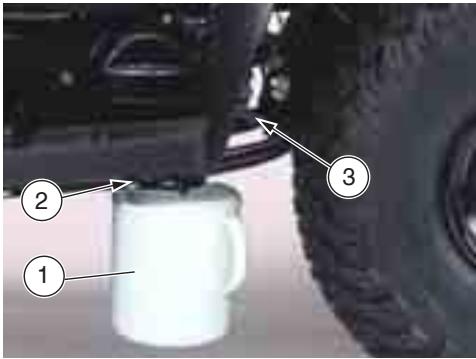

Positionner un récipient gradué (1) d'une capacité non inférieure à 200 cm³, sous le bouchon de vidange (2). Dévisser le bouchon de replissage (3) et celui de vidange de l'huile (2). Laisser sortir complètement l'huile du carter. Mesurer la quantité, si celle-ci est inférieure à 200 cm³, rétablir le niveau en ajoutant la quantité manquante, voir page 53 (TABLEAU DES LUBRIFIANTS). Serrer le bouchon de vidange (2). En utilisant l'huile récapurée avec le récipient gradué (1), effectuer le remplissage. Serrer le bouchon de replissage (3).

Attention

Bien serrer les bouchons de remplissage et de vidange et s'assurer que l'huile ne fuit pas.

Contrôler périodiquement qu'il n'y ait pas de fuites en correspondance du joint du couvercle du carter.

Ne pas utiliser le véhicule si la lubrification est insuffisante ou si les lubrifiants sont contaminés ou impropres, car ils accélèrent l'usure des pièces en mouvement et peuvent causer des endommagements irréparables.

Attention

En cas de fuites d'huile ou de dysfonctionnements, s'adresser à un Concessionnaire Officiel APRILIA.

NE PAS ÉVACUER L'HUILE DANS LE MILIEU ENVIRONNANT.

Il est conseillé de la porter dans un récipient hermétiquement fermé à la station de service auprès de laquelle vous achetez habituellement votre huile ou auprès d'un centre pour la récolte des huiles.

Lire attentivement page 33 (ENTRETIEN).

Pour le remplacement :

Parcourir quelques kilomètres jusqu'à ce que la température normale de fonctionnement soit atteinte, puis arrêter le moteur. Positionner un récipient gradué (1) d'une capacité non inférieure à 200 cm³, sous le bouchon de vidange (2). Dévisser le bouchon de replissage (3) et celui de vidange de l'huile (2). Laisser sortir complètement l'huile du carter. Serrer le bouchon de vidange et verser 200 cm³ d'huile, voir page 53 (TABLEAU DES LUBRIFIANTS). Serrer le bouchon de replissage (3).

Attention

Bien serrer les bouchons de remplissage et de vidange et s'assurer que l'huile ne fuit pas.

Contrôler périodiquement qu'il n'y ait pas de fuites en correspondance du joint du couvercle du carter.

Ne pas utiliser le véhicule si la lubrification est insuffisante ou si les lubrifiants sont contaminés ou impropres, car ils accélèrent l'usure des pièces en mouvement et peuvent causer des endommagements irréparables.

Attention

En cas de fuites d'huile ou de dysfonctionnements, s'adresser à un Concessionnaire Officiel APRILIA.

NE PAS évacuer l'huilé dans le MILIEU environnant.

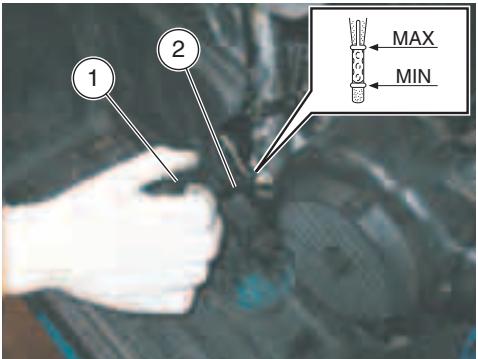

Pour le contrôle du niveau de l'huile moteur, effectuer les opérations suivantes :

Parcourir quelques kilomètres jusqu'à ce que la température normale de fonctionnement soit atteinte, puis arrêter le moteur.

Arrêter le moteur quelques minutes pour faire déposer l'huile. Desserrer le bouchon de replissage (1) et nettoyer la tige (2) solidaire au bouchon de replissage. Revisser complètement le bouchon (1). Dévisser le bouchon de replissage (1) et extraire la tige (2). Vérifier que le niveau de l'huile sur la tige soit compris entre MIN et MAX (reportés sur la figure). Si le niveau est inférieur à l'encoche de MIN, rétablir le niveau en ajoutant la quantité manquante, voir page 53 (TABLEAU DES LUBRIFIANTS) Serrer le bouchon de replissage (1).

Attention

Bien serrer les bouchons de remplissage et de vidange et s'assurer que l'huile ne fuit pas.

Contrôler périodiquement qu'il n'y ait pas de fuites en correspondance du joint du couvercle du carter.

Ne pas utiliser le véhicule si la lubrification est insuffisante ou si les lubrifiants sont contaminés ou impropres, car ils accélèrent l'usure des pièces en mouvement et peuvent causer des endommagements irréparables.

VIDANGE D'HUILDE DU MOTEUR

Attention

En cas de fuites d'huile ou de dysfonctionnements, s'adresser à un Concessionnaire Officiel APRILIA.

NE PAS ÉVACUER L'HUILE DANS LE MILIEU ENVIRONNANT.

Il est conseillé de la porter dans un récipient hermétiquement fermé à la station de service auprès de laquelle vous achetez habituellement votre huile ou auprès d'un centre pour la récolte des huiles.

Lire attentivement page 33 (ENTRETIEN).

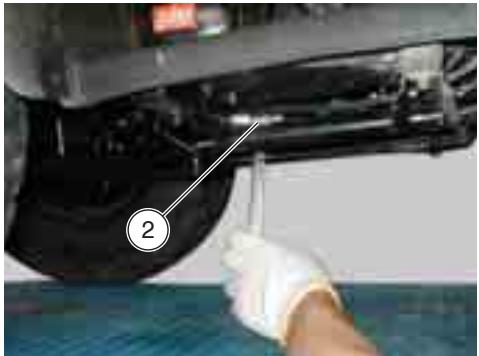

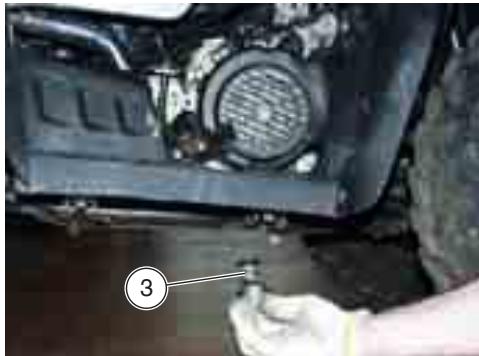

Pour le remplacement :

Parcourir quelques kilomètres jusqu'à ce que la température normale de fonctionnement soit atteinte, puis arrêté le moteur. Positionner un récipient gradué (1), sous le bouchon de vidange (2). Desserrer le bouchon de replissage et celui de vidange de l'huile (2). Laisser sortir complètement l'huile du carter. Devisser le filtré à huile (3) et le nettoyer soigneusement. Remetre le filtré et le visser à fond. Serrer le bouchon de vidange et verser l'huile prescrite, voir page 53 (TABLEEAU DES LUBRIFIANTS). Serrer le bouchon de replissage.

Attention

Bien serrer les bouchons de remplissage et de vidange et s'assurer que l'huile ne fuit pas.

Contrôler périodiquement qu'il n'y ait pas de fuites en correspondance du joint du couvercle du carter.

Ne pas utiliser le véhicule si la lubrification est insuffisante ou si les lubrifiants sont contaminés ou impropres, car ils accélèrent l'usure des pièces en mouvement et peuvent causer des endommagements irréparables.

DANGER

Il est interdit d'altérer le système de contrôle des bruits.

On prévient le propriétaire du véhicule que la loi peut interdire ce qui suit, selon le pays de commercialisation :

• la dépose et tout acte qui puisse rendre inopérant, de la part de n'importe qui, si ce n'est pour des interventions d'entretien, de réparation ou de remplacement, tout dispositif ou élément constitutif faisant partie d'un nouveau véhicule, dans le but de contrôler l'émission de bruits avant la vente ou la livraison du véhicule à l'acheteur final ou pendant son utilisation;
• l'emploi du véhicule après que ce dispositif ou élément constitutif a été déposé ou rendu inopérant.

Contrôler le pot/silencieux d'échappement et les tuyaux du silencieux, en s'assurant qu'il n'y a pas de marques d'endommagement ou de trous et que le système d'échappement fonctionne correctement.

Si le bruit produit par le système d'échappement augmente, contacter immédiatement un Concessionnaire Officiel APRILIA.

Attention

Étant donné les températures élevées, ne pas toucher le pot d'échappement pendant au moins 20/30 minutes après l'utilisation et ne pas se garer à proximité de substances inflammables ou d'herbe sèche pour éviter des risques d'incendie.

DANGER

Avant le départ, effectuer toujours un contrôle du véhicule pour vérifier qu'il est en parfait état de fonctionnement et de sécurité, (voir "TABLEAU DES CONTROLES PRELIMINAIRES").

Ne pas effectuer ces opérations de contrôle peut être la cause de très graves blessures pour les utilisateurs ou de sérieux dommages au véhicule.

S'adresser à un Concessionnaire Officiel APRILIA si l'on ne comprend pas le fonctionnement de certaines commandes ou si l'on remarque ou soupçonne des anomalies de fonctionnement.

Le temps nécessaire pour un contrôle est très bref, tandis que la sécurité qui en résulte est fondamentale.

IMPORTANT Exécuter les opérations d'entretien plus fréquemment si le véhicule est utilisé dans des zones pluvieuses, poussiéreuses, sur des chaussées accidentées ou en cas de conduite sportive.

TABLEAU DES CONTROLES PRELIMINAIRS

Composant	Contrôle	Page
Frein avant et arrêté	Contrôler le fonctionnement des leviers de commande.	/
Accélérateur	Contrôler qu'il fonctionne sousplement et qu'il puisse être ouvert et fermé complètement, dans toutes les positions de la direction. Régler et lubrifier si nécessaire.	38
Roues/pneus	Contrôler l'état de la surface des pneus, la pression de gonflage, l'usure et les dommages éventuels.Oter les corps étrangers évientuellesment encastrés des sculptures de la bande de roulement.	23
Direction	Contrôler que la rotation soit homogène, fluide et sans jeu ou relâchement.	/
Éléments de fixation	Vérifier que les éléments de fixation ne sont pas desserrés. Si nécessaire, les régler ou les ser-rer.	/
Chaine de transmission	Contrôler le jeu.	36
Réserveur de carburant	Contrôler le niveau et replir si nécessaire.Cétrôler les fuites éventuelles du circuit.Contrôler la fermeture correcte du bouchon de carburant.	22
Feux, tímoins, averissueur sonore, contacteurs feu de stop arrêté et dispositifs ELECTriques	Contrôler le bon fonctionnement des dispositifs sonores et visuels. En cas de panne, replacer les ampoules ou intervenir pour la réparation.	17,44
Suspensions	Contrôler le fonctionnement correct des suspensions avant et arrêté	37
Ralenti	Contrôler que le talenti du moteur soit correctement régle	38

DANGER

Ce véhicule doit être employé graduellement et avec la plus grande prudence. Ne pas positionner d'objets sur le guidon afin de ne pas entraver la rotation de celui-ci et la vision du tableau de bord.

IMPORTANT Avant de démarrer le moteur, lire attentivement le chapitre "conduite sûre", voir page 5 (CONDUITE SÛRE).

DANGER

Les gaz d'échappement contiennent du monoxyde de carbone, une substance très nocive pour l'organisme lorsqu'elle est inhalée.

Éviter de démarrer le moteur en milieu fermés ou mal aérés.

L'inobservation de cette recommandation peut causer la perte de connaissance et même la mort par asphyxie.

S'asseoir sur le véhicule en position de conduite. Tourner la clé et positionner sur "O" le contacteur principal. Appuyer sur le bouton de démarrage (3) (1) sans accélérer, et le relâcher dès que le moteur se met en marche.

Attention

Afin d'éviter une consommation excessive de la batterie, ne pas maintenir appuyé le bouton de démarrage "⑤" pendant plus de quinze secondes.

Si dans cet intervalle de temps le moteur ne démarre pas, attendre dix secondes et appuyer de nouveau sur le bouton de démarrage "⑤"

Attention

Éviter d'appuyer sur le bouton de démarriage "③" avec le moteur démarré car cela pourrait endommager le démarreur.

Maintenir actionné au moins un levier de frein et ne pas accélérer jusqu'au départ.

Attention

Ne jamais effectuer de départs brusques avec le moteur froid.

Pour limiter l'émission de substances polluantes dans l'air et la consommation de carburant, il est conseillé de chauffer le moteur en roulant à une vitesse limitée pendant les premiers kilomètres de route.

IMPORTANT Si le véhicule ne se met pas en marche avec le démarrage électrique, utiliser la commande à pédale "kick-start" (2).

Pour le départ :

Régler correctement l'inclinaison des rétroviseurs. Démarrer le moteur. Lâcher le frein à main (2). Positionner le sélecteur de vitesse (4) en position (F) pour enclencher la vitesse. Appuyer sur l'accélérateur (1), le véhicule commencera à avancer. Pendant les premiers kilomètres de route, conduire à une vitesse limite pour permettre au moteur de monter en température.

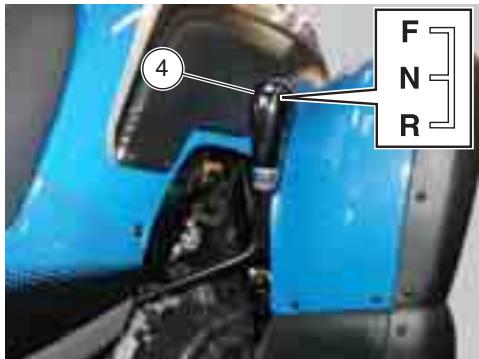

IMPORTANT Il est possible d'enclencher la marche arrêtée en actionnant le levier de frein arrêté et en portant le sélecteur de vitesse (4) en position (R).

RODAGE

Le rodage du moteur est fondamental afin de pouvoir garantir sa longévité et son bon fonctionnement.

Varier la vitesse de conduite pendant le rodage.

Ceci permet de "charger" le travail des composants et successivement de "décharger", en faisant refroidir les pièces du moteur.

Bien qu'il soit très important de stimuler les composants du moteur au cours du rodage, faire très attention à ne pas en abuser.

IMPORTANT. Seulement après la consommation des 20 premiers litres de carburant, on peut obtenir les performances du véhicule.

Respecter les indications suivantes :

Ne pas accélérer à fond et brusquement lorsque le moteur tourne à bas régime.

Pendant les 4 premières heures de fonctionnement, agir délicatement sur les freins, pour éviter tout freinage brusque et prolongé. Ceci afin de permettre une stabilisation correcte du matériel de frottement des plaquettes sur les disques de frein.

DANGER

Éviter, si possible, un arrêt brusque, une réduction soudaine de la vitesse du véhicule et les freinages à la limite.

Relacher le levier accélérateur. Actionner graduellement les freins jusqu'à l'arrêt complet du véhicule. Pendant un arrêt momentané, maintenir actionné au moins un frein.

Stationnement

Le choix de la zone de stationnement est très important et doit respecter la signalisation routière et les indications reportées ci-après.

DANGER

Positionner le véhicule sur un sol solide et plat.

S'assurer que le véhicule, et en particulier ses parties brûlantes, ne constituent pas un danger pour les personnes et les enfants. Ne pas laisser le véhicule sans surveillance avec le moteur allumé ou avec la clef de contact insérée dans le contacteur principal.

Pour garer le véhicule :

Choisir la zone de stationnement. Arreter le véhicule en tournant sur le contacteur principal. Enclencher le frein de stationnement en actionnant le levier de frein arrière (3), en bloquant sa position et en enclenchant le blocage (2).

DANGER

S'assurer que le véhicule est stable.

Conseils CONTRE le VOL

Ne JAMAIS laisser la clef de contact insérée que quand le véhicule est abandonné, inutilisé ou tout simplement garé.

Garer le véhicule dans un lieu sûr, si possible un garage ou un endroit gardé.

Si possible, utiliser un dispositif antivol supplémentaire.

Vérifier que les papiers et la vignette soient en ordre.

Écrire ses données et son numéro de téléphone dans ce livre, afin de faciliter l'identification du propriétaire en cas de découvert après un vol éventuel.

NOM:

PRÉNOM :

ADRESSE :

NUMERO DE TELÉPHONE :

IMPORTANT Souvent on réussit à identifier les véhicules volés grâce aux données qui sont écrites dans le livre d'utilisation et d'entretien.

DANGER

Risque d'incendie.

Le carburant et d'autres substances inflammables ne doivent pas être approchés des composants électriques.

Avant de commencer toute opération d'entretien ou d'inspection du véhicule, arrêter le moteur et enlever la clé de contact, attendre que le moteur et le pot d'échappement soient refroidis, soulever, si possible, le véhicule à l'aide de l'équipement approprié et le maintenir sur un terrain solide et plat.

Avant toute intervention, s'assurer que le local, où l'on doit agir, est bien aéré.

Prendre garde aux pièces du moteur et du pot d'échappement encore en température pour ne pas se brûler.

Ne saisir aucune pièce mécanique, ou d'autres pièces du véhicule, avec sa bouche : aucune pièce n'est comestible, d'autant plus que quelques-unes d'entre elles sont nuisibles, voire toxiques.

Attention

A défaut d'indications précises, la réponse des ensembles s'effectue dans le sens inverse aux opérations de dépose.

Pour les interventions d'entretien, il est conseillé de se munir de gants en latex.

Normalement, les opérations d'entretien ordinaire peuvent être effectuées par l'utilisateur, mais celles-ci requièrent parfois un outillage spécial et une bonne préparation technique.

En cas d'entretien périodique, d'une intervention d'assistance ou si une expertise technique est nécessaire, s'adresser à un Concessionnaire Officiel aprilia qui garantira un service soigné et rapide.

Il est conseillé de demander au Concessionnaire Officiel aprilia d'essayer le véhicule sur route après une intervention de réparation ou d'entretien périodique.

Toutefois, effectuer personnellement les "Contrôles Préliminaires" après chaque opération d'entretien, voir page 29 (TABLEAU DES CONTRÔLES PRÉLIMINAIRES).

Clé de lecture

① = contrôle, nettoyage et lubrification éventuelle, réglage, rajout ou remplacement, si nécessaire;

② = nettoyage; ③ = remplacement; ④ = réglage;

= effectuer tous les mois en cas d'utilisation du véhicule sur un terrain boueux, poussièreux, mouillé ou accidenté (tout-terrain).

IMPORTANT Exécuter les opérations d'entretien plus fréquemment si le véhicule est utilisé dans des zones pluvieuses, poussiéreuses, sur des chaussées accidentées ou en cas de conduite sportive.

Composants	Fin de rodage (après 2 semaines)	Mensuel	Semestriel	Annel
Accélérateur et câbles des freins	1	1
Batterie	1	1
Bougie			1
Carburateur/ralenti	1		2
Chaîne de transmission	1	Toutes les 10 h. d'utilisation: 1
Filtre à air		2		3
Filtre à huile moteur			2
Indicateur de niveau carburant	1	1
Interrupteur des feuix	1	1
Huile moteur *	3		3
Pression des pneus	1	Contr. avant chaque utilisation
Avance à l'allumage				4
Câbles de transmission *	1		1
Chaîne de distribution			1
Courroie de transmission				1
Roul. col. de direction et jeu sur la direction	1		1
Segments				1
Filtre à carburant			3
Embrayage				1
Fonctionnement général du vehicule	1		1
Jeu aux soupapes	4			4
Graissage			1
Contacteur feu de stop	1		1
Pot/silencieux d'échévement				1
Huile pour transmission *	3		3
Axes poulie arrêté				3
Poulie avant mobile fixe				3
Rouleurs variateur				3
Serrage des écros, vis, boulons	1		1
Suspensions *			1
Tambours/Plaquettes de freins	1	Contr. avant chaque utilisation
Tubulures de carburant	1		1
Il est conseilé de faire faire les opérations d'entretien des éléments mis en évidence SEULEMENT par un Concessionnaire Officiel aprilia.

Données d'identification

Nous conseillons d'inscrire dans le livre le numéro de cadre et celui du moteur dans l'espace prévu à cet effet.

Le numéro de cadre peut servir pour l'achat des pièces de rechange.

IMPORTANT L'altération des numéros d'identification peut entraîner des graves sanctions pénales et administratives, notamment l'altération du numéro du cadre rend immédiatement nul le droit de garantie.

Le numéro de cadre est estampillé dans la partie frontale du véhicule, sur le cadre.

Cadren°

NUMERO De moteur

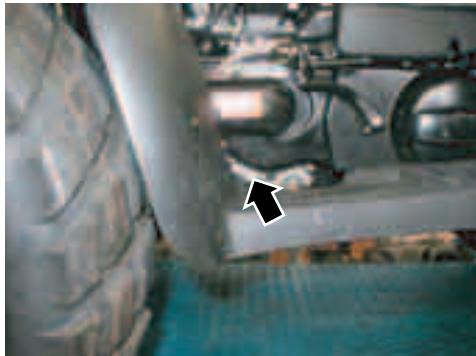

Le numéro de moteur est estampillé sur le carter du moteur, sur le côté gauche du véhicule.

Moteur n°

Attention

Un réglage erroné de la chaîne peut causer l'endommagement de la chaîne et de la vis de réglage.

Contrôler périodiquement le jeu et, en l'occurrence, le régler.

Pour le réglage et le remplacement de la chaîne, s'adresser exclusivement à un Concessionnaire Officiel APRILIA, qui garantira un service soigné et rapide.

Un entretien non approprié peut provoquer l'usure prématurée de la chaine et/ou endommager le pignon et/ou la couronne.

IMPORTANT Effectuer l'entretien à intervalles plus rapprochés si le véhicule est utilisé dans des zones pluvieuses, poussiéreuses, sur des parcours accidentés ou en cas de conduite sportive.

Pour contrôler le jeu :

Mettre le moteur à l'arrêt. Après avoir enlevé le tendeur de chaîne, contrôler que l'oscillation verticale, en un point intermédiaire entre le pignon et la couronne au brin supérieur de la chaîne, soit d'environ 50÷ 60~mm Déplacer le véhicule vers l'avant, pour pouvoir contrôler l'oscillation verticale de la chaîne également dans d'autres positions; le jeu reste constant dans toutes les phases de rotation de la roue. Reposer le tendeur de chaîne.

Attention

S'il y a un jeu supérieur dans certaines positions, cela peut dire que des maillons sont écrasés ou grippés; dans ce cas s'adresser à un Concessionnaire Officiel APRILIA. Pour prévenir le risque de grippage, lubrifier fréquemment la chaîne.

Si le jeu est uniforme mais ne rentre pas dans les limites fixées, effectuer le réglage.

Réglage

Si, après le contrôle, il est nécessaire d'effectuer le réglage de la tension de chaîne :

Desserer les 4 vis (1). Desserrer partiellement le contre-écrou (2) sur le tendeur et le contre-écrou (3) sur la vis de support. Regler la tension de la chaine en agissant sur la vis (4). Adapter la position de la vis (5) de support en fonction du tendeur (4), en la portant en appui. Le réglage étant terminé, serrer les contre-écrous (2) et (3). Serrer les 4 vis (1). Verifier que le jeu à la chaine soit dans les limites fixées.

Contrôle de l'usure de la chaîne, du PIGNON et de la couronne

Contrôler aussi les parties suivantes et s'assurer que la chaine, le pignon et la couronne ne présentent pas :

• de rouleaux détériorés; -daxes desserrés;
• de maillons secs, rouillés, écrasés ou grippés;
• d'usure excessive;
• de dents du pignon ou de la couronne trop usées ou abimées.

Attention

Si les rouleaux de la chaine sont endommagés et/ou les axes sont desserrés, il faut remplacer tout le groupe chaine (pignon, couronne et chaine).

Lubrifier souvent la chaîne, surtout si l'on remarque des parties sèches ou rouillées.

Si les maillons sont écrasés ou grippés, remplacez la chaîne.

Si cela n'est pas possible, s'adresser à un Concessionnaire Officiel APRILIA qui effectuera le remplacement de la chaîne.

Nettoyage et lubrification

Il ne faut absolument pas laver la chaîne avec des jets d'eau ou de vapeur, ni avec des jets d'eau sous haute pression ou encore des solvants ayant un degré d'inflammabilité élevé.

Laver la chaîne en utilisant du mazout ou du kérosène. Si elle a tendance à se rouiller rapidement, intensifier la périodicité d'entretien. Après lavage et séchage de la chaîne, la lubrifier avec de la graisse (voir le tableau des lubrifiants).

IMPORTANT Ne pas utiliser le véhicule tout de suite après la lubrification de la chaîne car le lubrifiant, par l'effet de la force centrifuge, serait vaporisé vers l'extérieur en tachant les zones limitrophes.

Controle et entretien des suspensions

Contrôler visuellement les suspensions avant et arrêter en vérifier l'absence d'éraflures ou d'endommagements.

Vérifier l'efficacité des suspensions avant en appuyant plusieurs fois sur le guidon avec le levier du frein avant actionné.

Répéter le contrôle pour la suspension arrière en appuyant plusieurs fois sur la partie arrière de la selle avec le levier du frein arrière actionné.

Dans les deux cas, la course doit être douce et uniforme.

Si on constate un "fond de course", s'adresser à un Concessionnaire Officiel APRILIA.

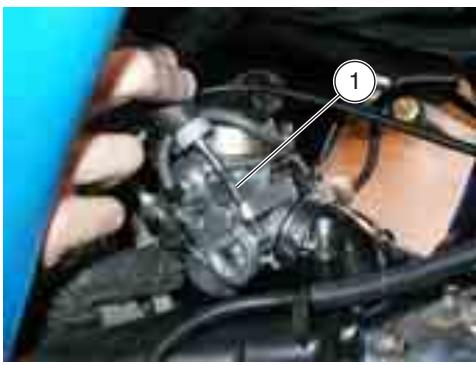

Réglage du ralenti

Réalisser le réglage du ralenti chaque fois qu'il se présente irrégulier.

Parcourir quelques kilomètres jusqu'à ce que le moteur atteigne la température de régime.

Le cas échéant :

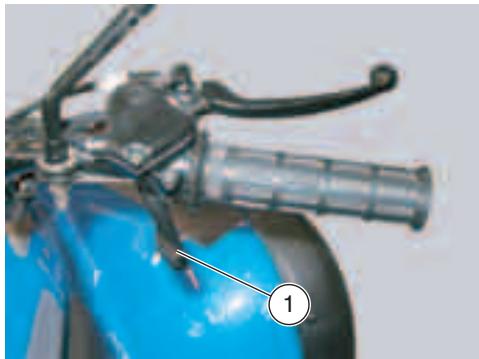

Intervenir sur la vis de réglage (1). - EN VISSANT (sens horaire), le nombre de tours augmente; - EN DÉVISSANT (sens contraire), le nombre de tours diminue; En tenant le véhicule freiné, accélérer et décélérer à plusieurs reprises pour contrôler le bon fonctionnement ainsi que le maintien d'un ralenti constant.

IMPORTANT Si nécessaire, s'adresser à un Concessionnaire Officiel APRILIA.

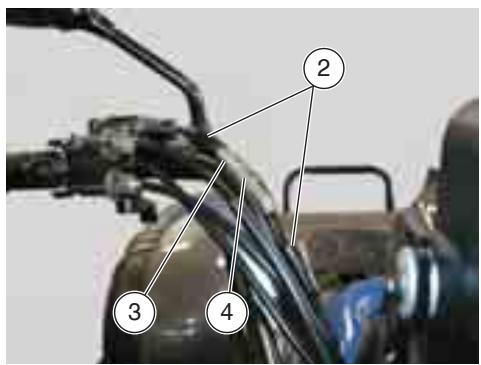

Réglage commande accélérateur

IMPORTANT Effectuer l'entretien à intervalles plus rapprochés si le véhicule est utilisé dans des zones pluvieuses, poussiéreuses, sur des parcours accidentés ou en cas de conduite sportive.

La course à vide du levier de l'accélérateur doit être de 2-6 mm, mesurée sur le bord du levier même.

Dans le cas contraire :

Sortir les soufflets de protection (2). Desserrer le contre-écrou (3). Tourner l'élément de réglage (4) pour rétablir la valeur prescrite. Après réglage, serrer le contre-écrou (3) et contrôler de nouveau la course à vide. Repositionner les soufflets de protection (2).

Attention

Le réglage terminé, vérifier que le braquage du guidon ne modifie aucunement le régime de ralenti du moteur et que le levier de l'accélérateur, une fois relâché, revienne doucement et automatiquement à la position de repos.

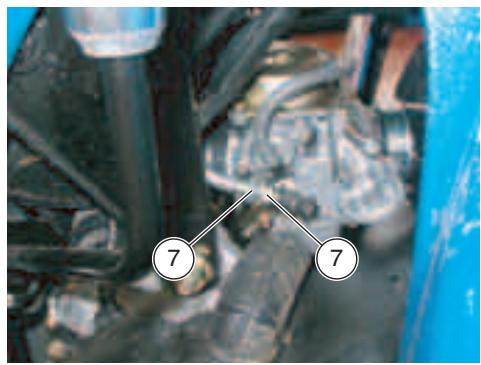

Il est possible d'effectuer le réglage du câble accélérateur en agissant sur les écrous (7) dans le carburateur.

Le réglage étant terminé, serrez les écrous (7).

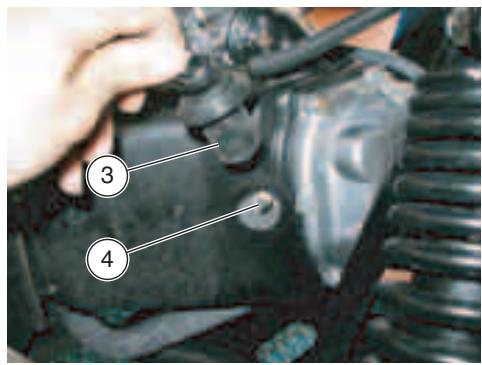

Réglage du FREIN arrière

Il est possible d'effectuer le réglage de la course du levier arrêté et de la pédale de frein.

Pour régler la course du levier, intervenir sur l'écrou (1) ; pour régler la course de la pédale, intervenir sur l'écrou (2).

Bougies

IMPORTANT Effectuer l'entretien à intervalles plus rapprochés si le véhicule est utilisé dans des zones pluvieuses, poussiéreuses, sur des parcours accidentés ou en cas de conduite sportive.

Déposer périodiquement la bougie et la décalaminer ; si besoin, la replacer.

DANGER

Avant de procéder aux opérations qui suivent, laisser refroidir le moteur et le pot d'échappement jusqu'à atteindre la température ambiante, afin d'éviter de se brûler.

Pour la dépose :

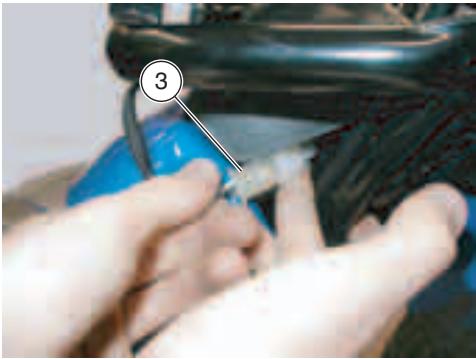

Retirer le capuchon (3) de la bougie (4). Eliminer toute trace de crasse depuis la base de la bougie. Enfiler sur la bougie la clé correspondante, livrée en standard dans le kit d'outils. Desserrer la bougie et l'extraire de son logement en prenant garde à ne pas laisser entrer de la poussière ou d'autres substances à l'intérieur du cylindre.

Clé de lecture :

• électrode centrale (5);
• isolant (6);
• électrode latérale (7).

Contrôler que les électrodes et l'isolant de la bougie ne présentent pas de calamine ou des marques de corrosion; en l'occurrence, les nettoyer à l'air comprimé.

Si l'isolant de la bougie présente des fissures ou si les électrodes sont corrodées ou si le calaminage est excessif ou encore si l'électrode centrale (5) a le sommet arrondi (8), il faut remplacer la bougie.

Attention

Lorsqu'on remplace une bougie, contrôle le pas et la longueur de son filetage. Si la partie filée est trop courte, de la calamine se formera dans l'emplacement du filetage, ce qui portera préjudice au moteur, une fois qu'une bougie de la longueur exacte sera remontée.

N'utiliser que des bougies du type conseillé, voir page 50 (DONNÉES TECHNIQUES), des bougies différentes pourraient être préjudiciables aux performances et à la durée du moteur.

Pour contrôler la distance entre les électrodes, utiliser une jauge d'épaissir du type à fil (9) afin d'éviter d'endommager le revêtement en platine.

Contrôler la distance entre les électrodes avec une jauge d'épaisseur du type à fil (9).

Attention

Ne pas essayer de remettre à la mesure normale la distance entre les electrodes.

La distance entre les electrodes doit être de 0,6-0,7 mm.

S'assurer que la rondelle (10) est en bon état.

Pour l'installation :

Avec la rondelle montée (10), visser à la main la bougie afin d'éviter d'endomager le filetage. Serrer à l'aide de la clé livrée dans le kit d'outils pour comprimer la rondelle.

Couple de serrage bougie: 20 Nm (2 kgf·m).

Attention

La bougie doit être bien visée; inversement le moteur pourrait se surchauffer, s'endommageant de manière grave.

Bien positionner le capuchon (3) de la bougie (4), de sorte qu'il ne se détache pas à cause des vibrations du moteur.

DANGER

Risque d'incendie.

Le carburant et d'autres substances inflammables ne doivent pas être approchés des composants électriques.

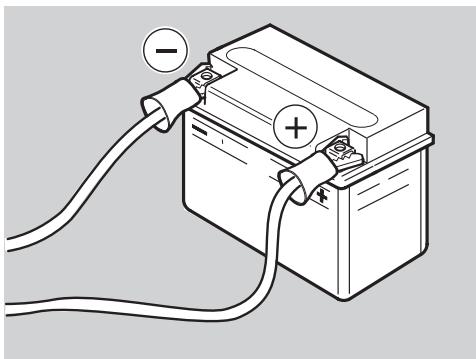

Ne jamais intervertir les câbles de connexion de la batterie.

Brancher et débrancher la batterie avec le contacteur principal en position "OFF" autrement certains composants pourraient s'endommager.

Relier d'abord le fil positif (+) et puis le négatif (-).

Pour la déconnecter, suivre l'enchâinement inverse.

Important

Ce véhicule est équippé

presión d'une batterie de type sans entretien n'exigeant aucun genre d'intervention, à l'exclusion d'un contrôle occasionnel et, au besoin, de sa recharge.

Si on n'utilise pas le véhicule pendant un certain temps, déconnecter les bornes.

Veiller à ce que le contacteur principal soit en position "X". Retirer la salle pilote, voir page 19 (COFFRE A DOCUMENTS/TROUSSE AOUTILS). Déplacer le soufflet de protection (1) de couleur rouge. Contrôle que les cosses des cables et les bornes de la batterie résultat :

• en bon état (sans corrosion ou non encrassées);
• recouvertes de graisse neutre ou de vaseline.

Le cas échéant :

Déposer la batterie, voir page 41 (Dépose de la batterie).

Brosser les cosses des cables et les bornes de la batterie à l'aide d'un burin métallique pour éliminer toute trace de corrosion. Installer la batterie, voir page 43 (INSTALLATION DE LA BATTERIE).

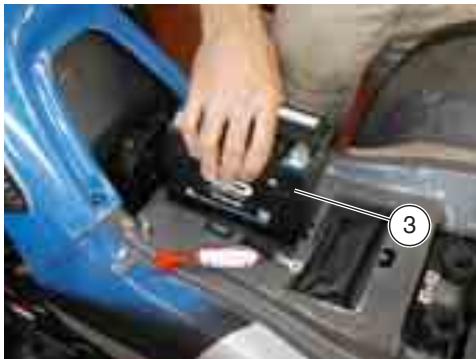

Dépose de la batterie

Veiller à ce que le contacteur principal soit en position " Déposer la selle pilote. Dévisser et enlever la vis de la borne négative (-). Déplacer latéralement le câble négatif. Déplacer le soufflet de protection (1) de couleur rouge. Dévisser et enlever la vis de la borne positive (+). Déplacer latéralement le câble positif. Ôter le caoutchouc (2) de blocage de la batterie.

Saisir solidement la batterie (3) et l'extraire de son logement en la soulevant.

DANGER

La batterie enlevée doit être placée dans un endroit sec et hors de portée des enfants.

Placer la batterie sur une surface plane, dans un endroit frais et sec.

DANGER

Pendant le remontage, relier avant le câble sur la borne positive (+) et ensuite celui sur la borne négative (-).

Reposer la selle pilote.

Contrôlé niveau de l'électrolyte batterie

Le véhicule est équipé d'une batterie du type sans entretien qui ne demande aucun contrôle du niveau de l'électrolyte.

CHARGE de la batterie

Lire attentivement la page 41 (BATTERIE).

Attention

Ne pas enlever les bouchons de la batterie, si on les enlève on pourrait l'endommager.

Déposer la batterie. Se munir d'un chargeur de batterie approprié. Préparer le chargeur de batterie pour le type de recharge souhaitée. Relier la batterie au chargeur de batterie.

DANGER

Pendant la recharge ou l'utilisation de la batterie, veiller à ce que la pièce soit suffisamment aérée et éviter de respirer les gaz dégagés.

Activer le chargeur de batterie.

DANGER

Ne remettez en place la batterie qu'après 5/10 minutes de la désactivation de l'appareil chargeur, la batterie continuant à produire des gaz pendant un court laps de temps.

Installation de la batterie

Veiller à ce que le contacteur principal soit en position "X". Déposer la selle pilote.

IMPORTANT La batterie doit être positionnée dans son logement avec les bornes tournées vers la partie droite du véhicule.

Positionner la batterie dans son logement. Repositionner le caoutchouc (1) de blocage de la batterie.

DANGER

Pendant le remontage, relier avant le câble sur la borne positive (+) et ensuite celui sur la borne négative (-).

Relier la borne positive (+) par la vis correspondante. Relier la borne négative (-) par la vis correspondante.

Enduire les cosses et bornes de graisse neutre ou de vaseline. Repositionner le soufflet de protection (2) de couleur rouge. Reposer la salle pilote.

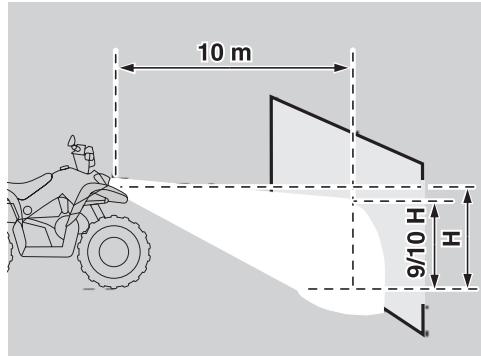

Réglage vertical du faisceau lumineux

IMPORTANT Par effet de la réglementation en la matière, toute vérification de l'orientation du faisceau lumineux devra respecter des procédures particulières, comme indiquées par la loi en vigueur dans chaque pays où le véhicule sera utilisé.

Pour vérifier rapidement l'orientation correcte du faisceau lumineux avant, placer le véhicule à une distance de 10 mètres d'un/e mur/paroi vertical/e, en s'assurant que le terrain est plat.

Allumer le feu de croissement, s'asseoir sur le véhicule et vérifier que le faisceau lumineux projeté sur la paroi est légèrement au-dessous de la droite horizontale du phare (environ 9/10 de la hauteur totale).

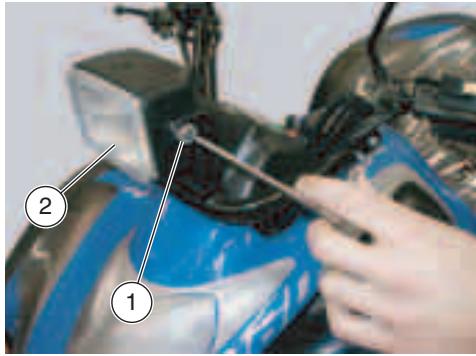

Pour effectuer le réglage du faisceau lumineux :

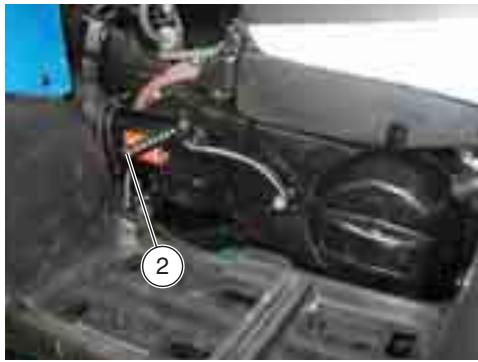

Desserrer les deux vis (1) de fixation du phare (2) aux supports correspondants et varier l'inclinaison du phare. Avec avoir trouvé la position correcte du faisceau lumineux, serrer les vis (1).

Le réglage terminé :

DANGER

Vérifier si l'orientation verticale du faisceau lumineux est exacte.

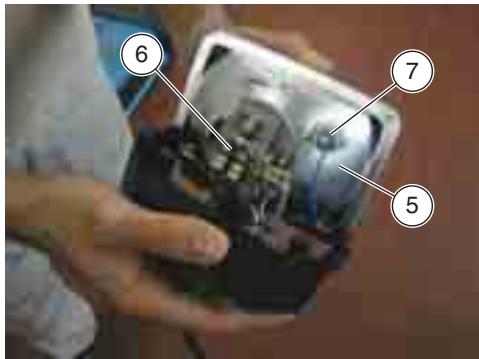

Pour le remplacement :

Veiller à ce que le contacteur principal soit en position "8". Extraire la connexion (3) du couvre-guidon avant et la déconnecter du câblage principal. Desserer complètement les vis (1) de fixation et détacher le corps du phare du véhicule. Desserer et enlever les deux vis (4) de retenue des demi-coquilles et retirer le corps du phare (5).

Tourner en sens anti-horaire le support de l'ampoule (6) et le séparer du corps du phare (5). Extraire l'ampoule endommagée et la remplacer par une du même type.

IMPORTANT Après remplacement, effectuer le réglage du faisceau lumineux, voir page 43 (Réglage vertical du faisceau lumineux).

Pour extraire l'ampoule de position :

Saisir la douille de lampe (7), la tirer et la débrancher de son logement. Retirer l'ampoule du feu de position et la remplacer par une autre du même type.

DANGER

Risque d'incendie.

Le carburant et d'autres substances inflammables ne doivent pas être approchés des composants électriques.

Attention

Avant de remplacer une ampoule, mettre le contacteur principal en position ^ et attendre quelques minutes pour permettre le refroidissement de celle-ci. Remplacer l'ampoule en utilisant des gants propres ou un chiffon propre et sec.

Veiller à ne pas laisser de traces sur l'ampoule pour en éviter la surchauffe et donc la casse.

Si on touche l'ampoule sans gants, éliminer les traces éventuelles avec de

l'alcool pour éviter son endommagement.

NE PAS FORCER LES CÂBLES ÉLECTRIQUES.

Reemplacement des ampoules des clignotants avant et arrière

Lire attentivement la page 45 (AMPoules).

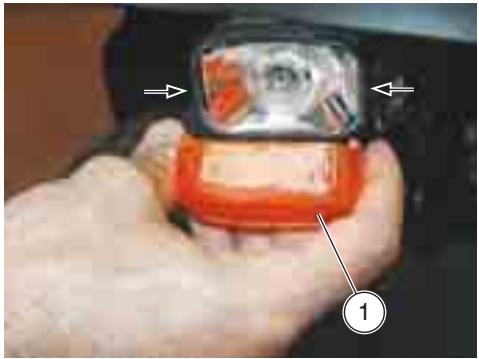

Avec un tournevis agir sur les côtes du support du clignotant pour enlever l'écran de protection (1).

Attention

Enlever l'écran de protection avec précaution pour ne pas l'endommager.

Extraire l'ampoule endommagée et la remplacer par une du même type.

IMPORTANT Lors de la reprise, mettre bien en place l'écran de protection (1) sur le support indicateur.

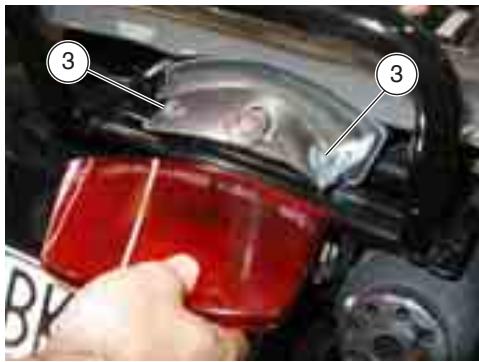

Reemplacement de l'ampoule du PHARE arrière

Lire attentivement la page 45 (AMPoules).

Pour le remplacement :

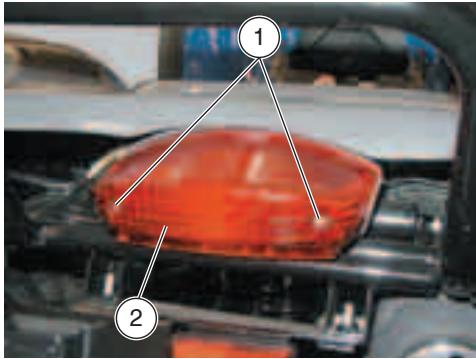

Desserrer les deux vis (1) de fixation du verre du phare arrière. Retirer le verre (2). Extraire l'ampoule endommagée et la remplacer par une du même type.

IMPORTANT Après remplacement, positionner correctement le verre (2) en faisant coïncider les trous des vis de fixation sur celui-ci avec les trous (3) présents sur le support du phare arrière.

Reemplacement de l'ampoule éclairage de PLAQUE

Lire attentivement la page 45 (AMPOULES).

Pour le remplacement :

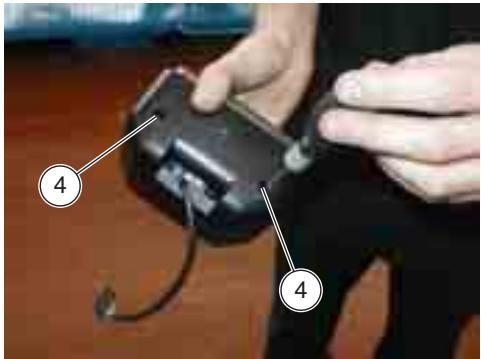

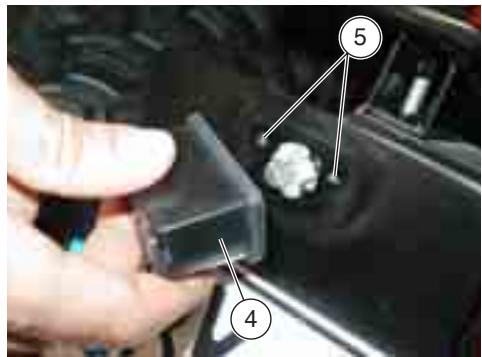

Desserrer les deux vis de fixation du couvercle (4) de l'éclairage de plaque. Retirer le couvercle (4). Extraire l'ampoule endommagée et la replacer par une du même type.

IMPORTANT APRÈS remplacement, positionner correctement le couvercle (4) en faisant coïncider les trous des vis de fixation sur celui-ci avec les trous (5) présents sur le support du phare arrêté.

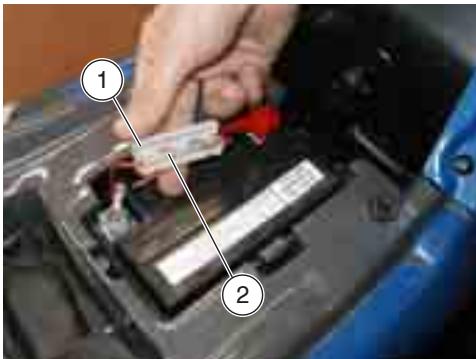

Remplacement du fusible

Lire attentivement page 6 (RÈGLES FONDAMENTALES DE SÉCURITÉ).

Attention

Ne pas réparer les fusibles défectueux.

Ne jamais utiliser un fusible différent de celui monté.

Ceci risquerait d'endommager le circuit électrique ou de provoquer un incendie, en cas de court-circuit.

IMPORTANT Si un fusible se détriorne souvent, il se peut qu'il y ait un court-circuit ou une surcharge.

Si on remarque un fonctionnement irrégulier ou le non fonctionnement d'un composant électrique ou si le moteur ne démarre pas, il faut vérifier le fusible.

Pour le contrôle :

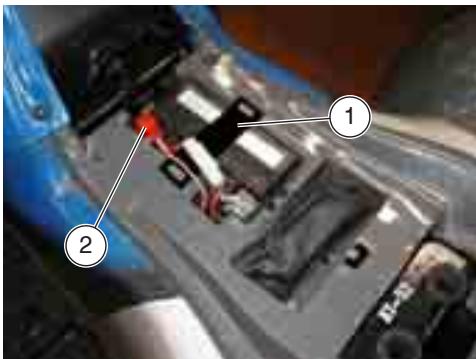

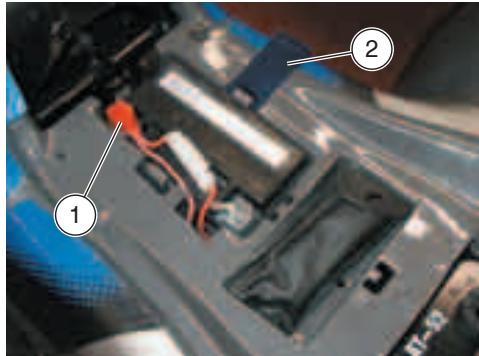

Retirer la selle, voir page 19 (COFFRE À DOCUMENTS/TROUSSE À OUTILS). Debrancher les cables de la batterie, voir page 41 (DEPOSE DE LA BATTERIE). Extraire le Fuse (2).

IMPORTANT Avant de remplacer le fusible, rechercher si possible la cause de cet inconvenient.

Remplacer le fusible, si endommagé, par un autre de même ampérage.

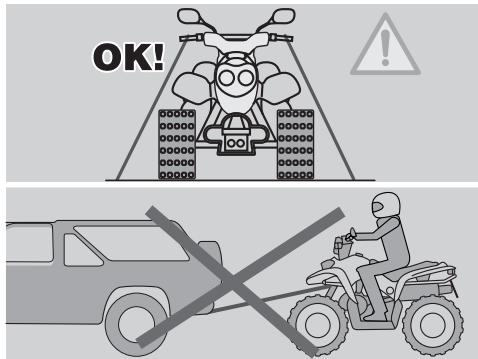

Transport

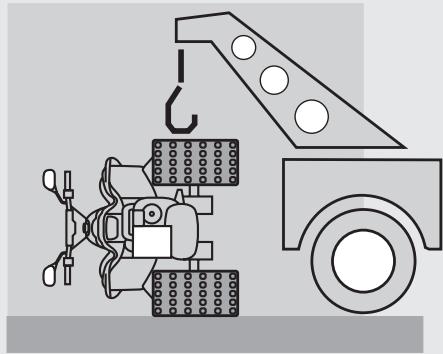

IMPORTANT Pendant le déplacement, le véhicule devra être solidement ancré et il faudra enclencher le frein à main.

Attention

En cas de panne, ne pas tirer le véhicule mais demander l'intervention d'une dépanneuse.

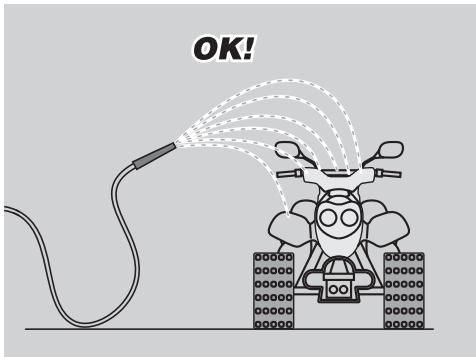

Nettoyer fréquemment le véhicule s'il est employé dans des zones ou en conditions de :

• Pollution de l'air (villes et zones industrielles).
• Salinité et humidité de l'air (zones de mer, climat chaud et humide).
• Conditions de l'environnement/de la saison particulières (emploi de sel, de produits chimiques anti-glace sur des routes durant l'hiver).
• On doit prêter une attention particulière pour éviter que sur la carrosserie restent déposés des résidus poussièreux industriels et polluants, tâches de goudron, insectes morts, fientes d'oiseaux, etc.
• Éviter de garer le véhicule sous les arbres. En certaines saisons, peuvent tomber des arbres certaines substances, gommes, fruits ou feuilles qui contiennent des substances chimiques dangereuses pour la peinture.

DANGER

Après le lavage du véhicule, le rendement de freinage pourrait être momentanément compromis à cause de la présence d'eau sur les surfaces de frottement du système de freinage.

Il faut penser à prévoir de longues distances de freinage pour éviter des accidents.

Actionner plusieurs fois les freins pour rétablir les conditions normales.

Effectuer les contrôles préliminaires, voir page 29 (TABLEAU DES CONTROLES PRELIMINAIRS).

Pour enlever la saleté et la boue qui se sont déposées sur les surfaces peintes, utiliser un jet d'eau à basse pression, arroser soigneusement les parties sales, enlever la boue et la saleté avec une éponge douce pour carrosseries imbibée d'eau et de détergent (2-4% de détergent dans l'eau).

Ensuite rincer abondamment à l'eau et essuyer avec une peau de chamois.

Pour nettoyer les pièces extérieures du moteur, utiliser du détergent dégraissant, des pinceaux et des chiffons.

Attention

Pour le nettoyage des phares, utiliser une éponge imbibée de détergent neutre et d'eau, en frottant délicatement les surfaces et en rinçant fréquemment à l'eau abondante.

Le polissage avec des cires au silicone doit être effectué après un nettoyage approfondi du véhicule.

Ne pas polir les peintures mates à l'aide de pâtes abrasives.

Ne pas effectuer le lavage du véhicule sous le soleil, surtout en été ou lorsque la carrosserie est encore chaude car le détergent secherait avant le rinçage et endommagerait la peinture.

Ne pas utiliser de liquides ayant une température supérieure à 40°C pour le nettoyage des composants en plastique.

Attention

Ne pas diriger de jets d'eau ou d'air à haute pression ou de jets à vapeur sur les pièces suivantes : moyeux des roues, commandes sur le côté droit et gauche du guidon, roulements, pompes des freins, instrumentation et indicateurs, échappement des silencieux, coffre à documents / trousse à outils, contacteur principal, ailettes des radiateurs, bouchon de carburant, phares et raccordements ÉLECTRIQUES.

Lors du nettoyage des pièces en caoutchouc, en plastique et de la selle, ne pas utiliser d'alcool, ni d'essence, ni de solvants, se servir uniquement d'eau et de savon neutre.

DANGER

Sur la selle ne pas appliquer de cires de protection afin d'éviter l'effet glissant.

Il faut prendre des précautions pour éviter les inconvénients qui dérivent de la non utilisation du véhicule.

Il faut aussi effectuer toutes les réparations nécessaires et un contrôle général avant le remisage, car on pourrait oublier de les effectuer après.

Agir de la façon suivante :

Déposer la batterie, voir page 41 (Dépose de la batterie). Laver et essuyer le véhicule, voir page 48 (Nettoyage). Passer de la cire sur les surfaces peintes. Gonfler les pneus, voir page 23 (Pneus). Garer le véhicule dans un endroit non chauffé, sec, à l'abri des rayons solaires et ne subissant pas d'importants changements de température.

Introduire et lier un sachet en plastique sur le tuyau final du pot d'échappement afin d'éviter que de l'humidité puisse entrer. Couvrir le véhicule en évitant d'utiliser des toiles plastiques ou imperméables.

Après le remisage

IMPORTANT Extraire le sac en plastique de la partie finale du pot d'échappement.

Découvrir et nettoyer le véhicule, voir page 48 (NETTOYAGE). Contrôler l'État de charge de la batterie, voir page 42 (CHARGE DE LA BATTERIE) et l'installer, voir page 43 (INSTALLATION DE LA BATTERIE). Remplir le réservoir avec du carburant, voir page 22 (CARBURANT). Effectuer les contrôles préliminaires, voir page 29 (TABLEAU DES CONTROLES PRELIMINAIRES).

DANGER

Parcourir quelques kilomètres d'essai à basse vitesse et dans une zone éloignée de la circulation.

Données techniques

		Quasar 125	Quasar 180
DIMENSIONS	Longueur	1790 mm (Grip) / 1675 mm (Hp)	1790 mm (Grip) / 1675 mm (Hp)
	Largeur	970 mm (Grip/Hp)	970 mm (Grip/Hp)
	Hauteur max (au guidon)	1060 mm (Grip/Hp)	1060 mm (Grip/Hp)
	Empattement	1065 mm (Grip/Hp)	1065 mm (Grip/Hp)
	Garde au sol	160 mm.	160 mm.
	Poids en ordre de marche	174 kg (Grip) / 171 Kg (Hp)	174 kg (Grip) / 171 Kg (Hp)
MOTEUR	Type	4 temps	4 temps
	Nombre de soupapes	2	2
	Nombre de cylindres	monocyclindrique horizontal	monocyclindrique horizontal
	Cylindrée totale	125 cm3	169 cm3
	Alésage/course	52,4 mm / 57,8	61 mm /57,8 mm
	Rapport de compression	9,1 ± 1:1	9,1 ± 1:1
	Démarrage	électrique + kick starter	électrique + kick starter
	Nombre de tours du moteur au ralenti	1800 ± 100 trs/mn	1800 ± 100 trs/mn
	Embrayage	automatique, centrifuge à sec	automatique, centrifuge à sec
	Boîte de vitesses	variateur continu automatique	variateur continu automatique
	Refroidissement	à carter humide, circulation forcée par pompé mécanique	à carter humide, circulation forcée par pompé mécanique
CONTENANCES	Carburant (réserve comprise)	8 l	8 l
	Réserve en carburant	1,5 l	1,5 l
	Huile pour transmission	200 cm3	200 cm3
	Huile moteur
	- seulement vidange huile moteur	0,9 l	0,9 l
	vidange pour révision du moteur	1,2 l	1,2 l
	Places	2	2
	Charge utile (Pilote + bagages évventuels)	95 Kg (Grip) / 98 Kg (Hp)	95 Kg (Grip) / 98 Kg (Hp)
TRANSMISSION	Variateur	continu automatique	continu automatique
	Primaire	à courroie trapézoidal	à courroie trapézoidal
	Rapports
	- minimum pour changement de vitesse continu...	3	3
	- maximum pour changement de vitesse continu...	0,789	0,789
	Secondaire	à engrenages	à engrenages
	Final	à chaîne	à chaîne
CARBURATEUR	Modèle
	- type	Walbro	Walbro
	Diffuseur	Ø 22 mm	Ø 22 mm
ALIMENTATION	Carburant	essence super sans plomb, numéro DIN 51607, nombre d'octanes mini-mum 95 (N.O.R.M.) et 85 (N.O.M.M.)
CADRE	Type	en tubes	en tubes
SUSPENSION	Avant	à bras indépendants	à bras indépendants
	Arrière	monoamortisseur hydraulique	monoamortisseur hydraulique
FREINS	Avant	à tambour Ø 110 mm avec transmis-sion mécanique	à tambour Ø 110 mm avec trans-sission mécanique
	Arrière	à tambour Ø 130 mm avec transmis-sion mécanique	à tambour Ø 130 mm avec trans-sission mécanique
JANTES	Type	en acier	en acier
	Avant	10x5,5	10x5,5
	Arrière	8x8,0	8x8,0
PNEUS	Type	tubeless	tubeless
	Avant	21 x 7-10	21 x 7-10
	Arrière	22 x 11-8	22 x 11-8
		EN ALTERNATIVE
	Avant	AT 21 x 7-10	AT 21 x 7-10
	Arrière	AT 21 x 10-8	AT 21 x 10-8
	Pression de gonflage avant	20-25 kPa (0,20 - 0,25 bar)	20-25 kPa (0,20 - 0,25 bar)
	Pression de gonflage arrière	30 kPa (0,30 bar)	30 kPa (0,30 bar)
ALLUMAGE	Type	CDI	CDI
	Avance à l'allumage	15° ± 2°	13° ± 2°
BOUGIE	Standard	NGK CR8HSA	NGK CR8HSA
	Écart entre électrodes bougie	0,6 -0,7 mm	0,6 -0,7 mm
CIRCUIT ÉLECTRIQUE	Batterie	12 V - 9Ah	12 V - 9Ah
	Fusible	15A	15A
	Générateur (à aimant permanent)	12 V - 110W	12 V - 110W
AMPOULES	Feu de position	12 V - 5W	12 V - 5W
	Feux de croisement / route	12 V - 35/35W	12 V - 35/35W
	Indicateurs de direction	12 V - 10W	12 V - 10W
	Feu de position / arrêt arrêté	12 V - 5/21W	12 V - 5/21W
	Éclairage de plaque	12 V - 5W	12 V - 5W

Tableau des lubrifiants

Huile pour transmission (conseillée) : PONTIAX HD SAE 85W-140 ou bien Agip ROTRA MP 85W-140.

En alternative aux huiles conseillées, on peut utiliser des huiles de qualité ayant des performances conformes ou supérieures aux conditions techniques API GL-5.

Huile moteur (conseillée) : 7 SUPERMOTOROIL SAE 15W-40 ou bien Agip F1 SUPERMOTOROIL 15W-40.

En alternative aux huiles conseillées, on peut utiliser des huiles de qualité ayant des performances conformes ou supérieures aux conditions techniques API SJ/CF.

Graisse pour roulements et autres points de lubrication (conseillée) : AUTOGREASE MP ou bien Agip GREASE 30.

En alternative au produit conseillé, utiliser de la graisse de qualité pour roulements, gamme de température -30°C...+140°C, point de goutte 150°C...230°C, protection anticorrosion élevée, bonne résistance à l'eau et à l'oxydation.

Graisse de protection des pôles batterie : Graisse neutre ou vaseline.

Graisse spray pour chaînes (conseillée) : CHAIN SPRAY ou bien Agip CHAIN LUBE.

La VALEUR de l'assistance aprilia

Grâce aux mises à jour techniques continues et aux programmes de formation spécifique sur les produits aprilia, les mécaniciens du Réseau Officiel aprilia sont les seuls à connaître à fond ce véhicule et disposent de l'équipement nécessaire pour une exécution correcte des opérations de maintenance.

La fiabilité du véhicule dépend aussi des conditions mécaniques de celui-ci. Le contrôle avant la conduite, l'entretien régulier et l'utilisation exclusive des pièces de rechange d'origine aprilia sont des facteurs essentiels!

Pour avoir des informations sur le Concessionnaire Officiel et/ou le Centre d'assistance le plus proche, consulter les pages jaunes ou rechercher directement sur la carte géographique présente dans notre site internet officiel :

Seulement avec les pièces de rechange d'origine APRILIA vous aurez un produit étudié et testé déjà au cours de la conception du véhicule. Les pièces de rechange d'origine APRILIA sont systématiquement soumises à des procédures de contrôle de la qualité, pour garantir leur fiabilité totale et leur durée dans le temps.

1) Connecteurs multiples 2) Témoin faux de position 3) Témoin neutre 4) Témoin hazard 5) Instrument de niveau du carburant 6) Commut. à clé avec interr. faux de position 7) Intermittence hazard avec vibreur sonore 8) Intermittence avec vibreur sonore 9) Avertisseur sonore 10) Commutateur des feux gauche 11) Contacteur feu de stop droit 12) Contacteur feu de stop freinage intégral 13) Contacteur de point mort 14) Contacteur marche arrière 15) Témoin feu de route 16) Contacteur feu de stop gauche 12 17) Phare arrière 18) Clignotant de direction arrêté gauche 19) Boîtier logique changement de vitesse 20) Résistance 21) Relais de démarrage 22) Démarreur 23) Fusible 24) Batterie 25) Régulateur de tension 26) Bobine 27) Bougie 28) Pick-up 29) Générateur 30) Éclairage de plaque 31) Clignotant de direction arrêté droit 32) Ampoule arrière à deux filaments 33) CDI 34) Connect. phare avant droit (supplémentaire) 35) Connect. phare avant gauche (supplémentaire)

36) Clignotant de direction avant gauche 37) Phare avant 38) Starter automatique 39) Lampe feu de position avant 40) Capteur niveau du carburant 41) Ampoule avant à deux filaments 42) Clignotant de direction avant droit 43) Capteur du compteur kilométrique 44) Éclairage du compteur kilométrique 45) Compteur kilométrique 46) Tableau de bord

Couleur des câbles

Ar orange Az bleu clair B bleu Bi blanc G jaune Gr gris M marron N noir R rouge V vert Vi violet Ro rose Gr/scr gris foncé M/scr marron foncé V/scr vert foncé

La société aprilia s. r. l. remercie la Clientèle pour le choix du véhicule et recommande :

• Ne pas évacuer l'huile, le carburant et les composants polluants dans le milieu environnant.
• Ne pas laisser le moteur en marche si ce n'est pas nécessaire.
• Éviter les bruits génants.
• Respecter la nature.

Aprilia part# 8104713

manuel+d'entretien
