MODE D'EMPLOI 782 16 LEGRAND

Eliocad Guide d'installation et d'utilisation

Attention ! La programmation de l’indicateur de niveau et de la fonction centralisation des pupitres nécessite l’utilisation d’un outil de configuration dont la version est C ou postérieure. Vérifier la version de votre outil sur l’étiquette située à l’intérieur du compartiment piles sur le volet.

Les produits du système appel malade sont liés à la sécurité des personnes. En conséquence pour mettre une installation hors service il est impératif de couper toutes les alimentations 230 V du système (pupitres principales, alimentations bus et voyant, afficheur de couloir). Il est interdit de laisser fonctionner un système appel malade sans q’un pupitre principale soit raccordé. Toutes les interfaces du système doivent être connues d’un pupitre principale sinon les déconnecter du bus (A+ ; A– et B+ ; B–). Préconiser d’installer une coupure du système appel malade proche du pupitre principale. Possibilité d’aide à la mise en service payante par Legrand.

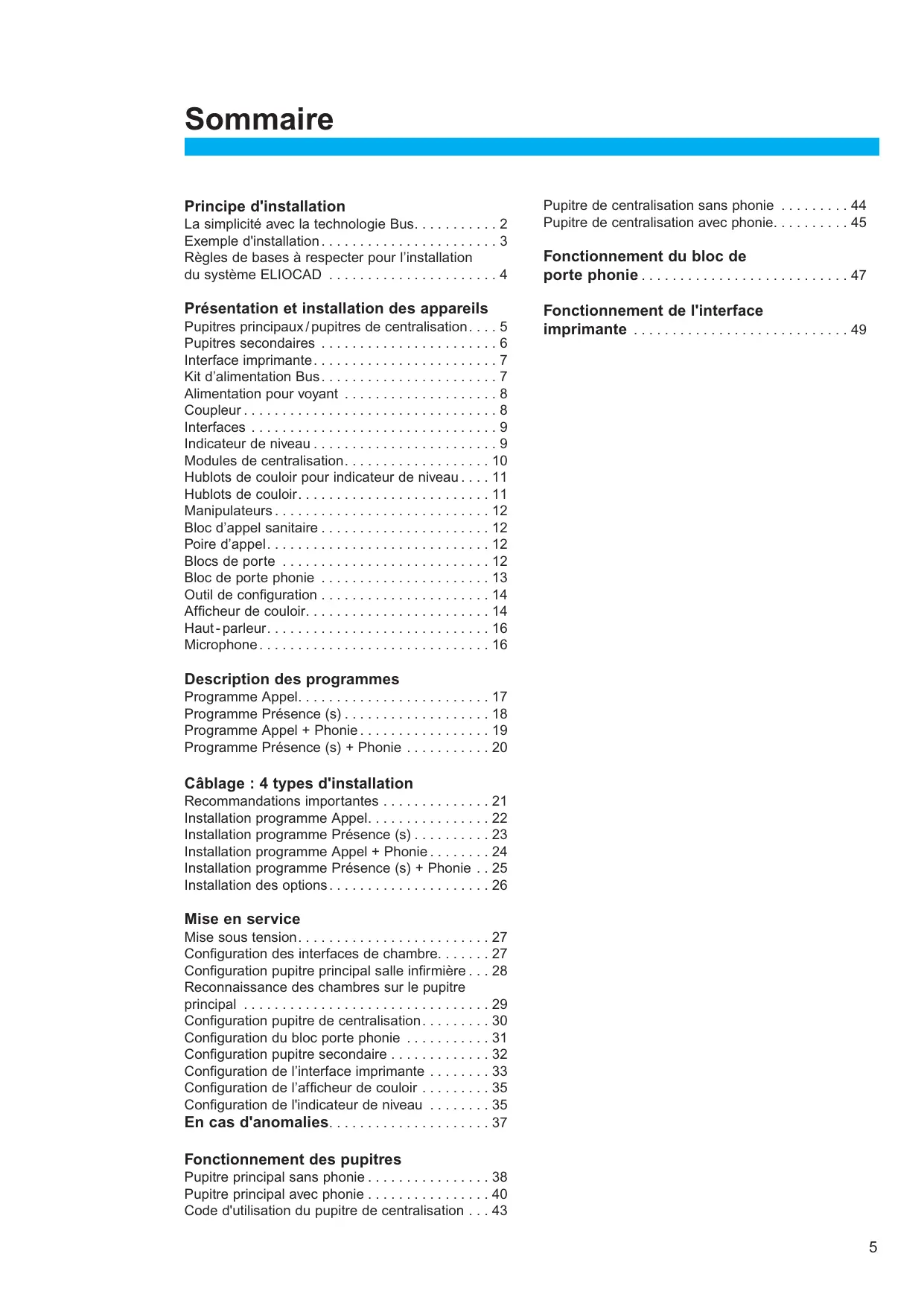

Sommaire Principe d'installation La simplicité avec la technologie Bus. . . . . . . . . . . 2 Exemple d'installation . . . . . . . . . . . . . . . . . . . . . . . 3 Règles de bases à respecter pour l’installation du système ELIOCAD . . . . . . . . . . . . . . . . . . . . . . 4

Présentation et installation des appareils Pupitres principaux / pupitres de centralisation . . . . 5 Pupitres secondaires . . . . . . . . . . . . . . . . . . . . . . . 6 Interface imprimante . . . . . . . . . . . . . . . . . . . . . . . . 7 Kit d’alimentation Bus . . . . . . . . . . . . . . . . . . . . . . . 7 Alimentation pour voyant . . . . . . . . . . . . . . . . . . . . 8 Coupleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Interfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Indicateur de niveau . . . . . . . . . . . . . . . . . . . . . . . . 9 Modules de centralisation. . . . . . . . . . . . . . . . . . . 10 Hublots de couloir pour indicateur de niveau . . . . 11 Hublots de couloir. . . . . . . . . . . . . . . . . . . . . . . . . 11 Manipulateurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Bloc d’appel sanitaire . . . . . . . . . . . . . . . . . . . . . . 12 Poire d’appel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Blocs de porte . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Bloc de porte phonie . . . . . . . . . . . . . . . . . . . . . . 13 Outil de configuration . . . . . . . . . . . . . . . . . . . . . . 14 Afficheur de couloir. . . . . . . . . . . . . . . . . . . . . . . . 14 Haut - parleur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Pupitre de centralisation sans phonie . . . . . . . . . 44 Pupitre de centralisation avec phonie. . . . . . . . . . 45

Fonctionnement du bloc de porte phonie . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 Fonctionnement de l'interface imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Description des programmes Programme Programme Programme Programme

Appel. . . . . . . . . . . . . . . . . . . . . . . . . 17 Présence (s) . . . . . . . . . . . . . . . . . . . 18 Appel + Phonie . . . . . . . . . . . . . . . . . 19 Présence (s) + Phonie . . . . . . . . . . . 20

Câblage : 4 types d'installation Recommandations importantes . . . . . . . . . . . . . . 21 Installation programme Appel. . . . . . . . . . . . . . . . 22 Installation programme Présence (s) . . . . . . . . . . 23 Installation programme Appel + Phonie . . . . . . . . 24 Installation programme Présence (s) + Phonie . . 25 Installation des options . . . . . . . . . . . . . . . . . . . . . 26

Mise en service Mise sous tension. . . . . . . . . . . . . . . . . . . . . . . . . 27 Configuration des interfaces de chambre. . . . . . . 27 Configuration pupitre principal salle infirmière . . . 28 Reconnaissance des chambres sur le pupitre principal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 Configuration pupitre de centralisation. . . . . . . . . 30 Configuration du bloc porte phonie . . . . . . . . . . . 31 Configuration pupitre secondaire . . . . . . . . . . . . . 32 Configuration de l’interface imprimante . . . . . . . . 33 Configuration de l’afficheur de couloir . . . . . . . . . 35 Configuration de l'indicateur de niveau . . . . . . . . 35 En cas d'anomalies. . . . . . . . . . . . . . . . . . . . . 37

Fonctionnement des pupitres Pupitre principal sans phonie . . . . . . . . . . . . . . . . 38 Pupitre principal avec phonie . . . . . . . . . . . . . . . . 40 Code d'utilisation du pupitre de centralisation . . . 43

Principe d'installation La simplicité avec la technologie Bus

liocad, la signalisation hospitalière de Legrand, s’accompagne d’une mise en œuvre aisée. Cette facilité d’installation est permise grâce à la technologie Bus.

De plus, l’installation peut - être modifiée, complétée ou étendue sans toucher à la structure générale du câblage.

Facile à installer Avec le Bus, chaque installation de chambre est indépendante. Le raccordement se fait donc chambre par chambre, et un câble (1) 2 paires suffit à les raccorder au pupitre. (voir caractéristique p. 21)

Pupitre principal Chambre patient 3

Se branche directement sur le secteur et le Bus par l’intermédiaire d’une prise RJ.

Bloc de porte phonie

Reçoivent les câblages de la chambre, permettent la gestion du programme prévu et communiquent avec le pupitre par Bus.

Alimentation pour voyants

(1) Pour l'option phonie, ajouter un câble 1 paire 6

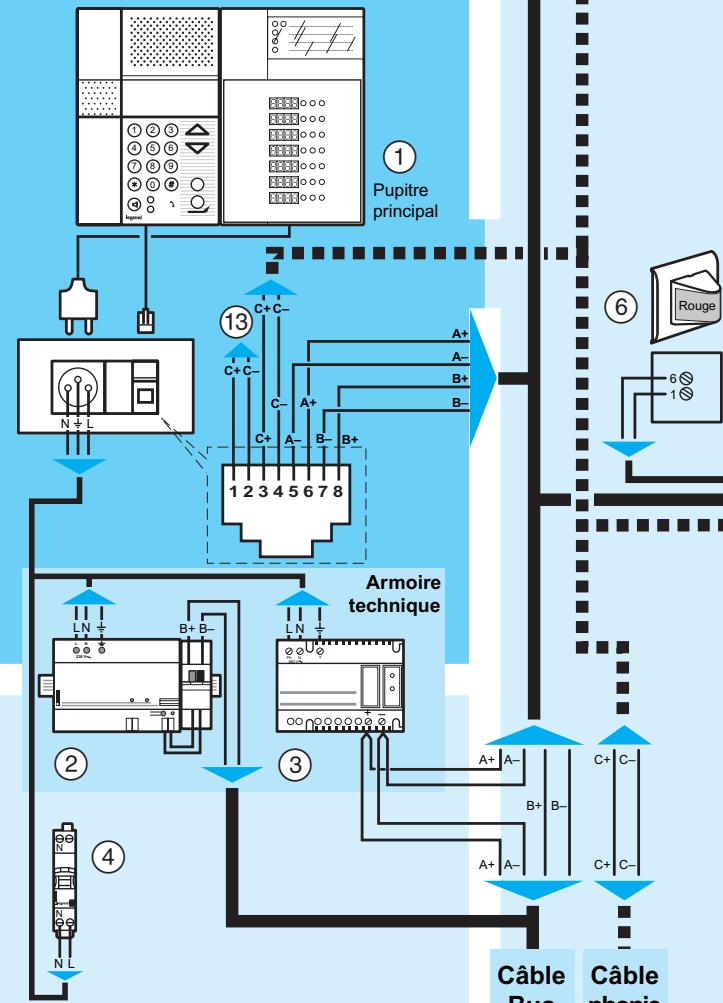

Raccordement du pupitre 1

Exemples d'installation Installation sur 1 étage Chirurgie

Alimentation pour voyants

Vers autres appareils

Alimentation pour voyants

Alimentation pour voyants

N Vers autres appareils

Vers autres appareils

Vers autres appareils

Alimentation pour voyants

Installation sur 4 étages Cardiologie

Vers autres appareils

Vers autres appareils

Vers autres appareils

Alimentation pour voyants

Alimentation pour voyants

Alimentation pour voyants

Vers autres appareils

Vers autres appareils

Vers autres appareils

Vers autres appareils

Pupitre Alimentation pour voyants

Alimentation pour voyants

Alimentation pour voyants

Alimentation pour voyants

Vers autres appareils

Vers autres appareils

Vers autres appareils

Pupitre Alimentation pour voyants

Pupitre Alimentation pour voyants

Alimentation pour voyants

Versautres autres Vers appareils appareils

Vers autres appareils

Pupitre Alimentation pour voyants

Alimentation pour voyants

Alimentation Bus EIB Coupleur

Etage = groupe de services. Service = ensemble des chambres ou directions gérées par un même pupitre. Attention : • Sur une même ligne de bus : 64 appareils reliés au bus maxi ; au-delà, utiliser un coupleur. • Chaque ligne de bus ne doit pas comporter plus de 4 pupitres. • Possibilité par programmation à la mise en service de faire des renvois d’appel d’un pupitre sur 1 autre (maxi 3 sur 1 quatrième).

Principe d'installation

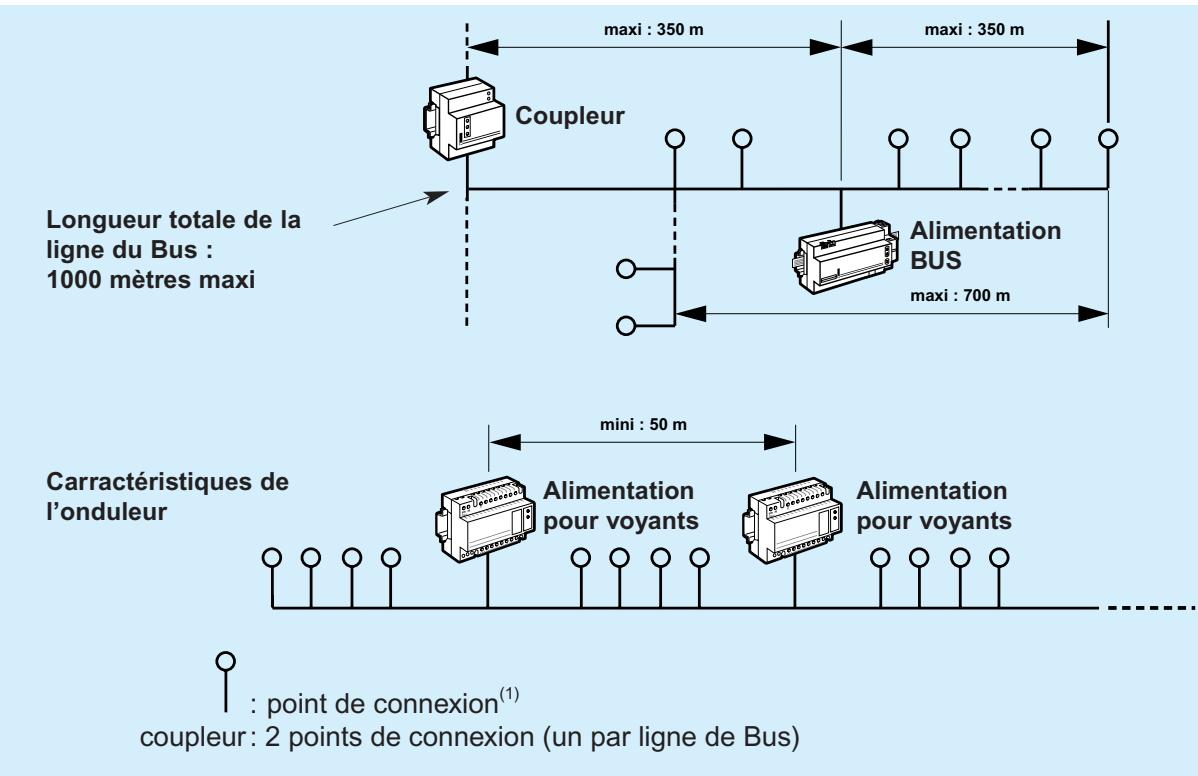

Règles de bases à respecter pour l’installation du système ELIOCAD U

ne ligne peut comporter au maximum 64 points de connexion (1). Au - delà, il faut utiliser un coupleur réf. 035 06 et un kit alimentation réf.782 93.

La distance entre 1 point et son alimentation ne doit pas dépasser 350 mètres. Au - dessus de celle - ci, un coupleur et une alimentation supplémentaire seront nécessaires même si le nombre de points de connexion (1) est inférieur à 64.

Il faut obligatoirement installer un et un seul pupitre principal (réf.782 16 ou /17) par service.

Toutes les alimentations pour voyants réf. 782 90 doivent être connectées sur le même circuit de protection.

Chaque ligne de bus ne doit pas comporter plus de 4 pupitres principaux.

Il est recommandé de prévoir une alimentation voyant par service.

La longueur totale du Bus par alimentation ne doit pas dépasser 1000 mètres. Au - delà de cette longueur, un coupleur et une alimentation supplémentaire sont nécessaires même si le nombre de points de connexion (1) est inférieur à 64.

La distance minimum entre 2 alimentations pour voyants doit être de 50 mètres. Les alimentations pour voyants doivent être réparties de manière équilibrée sur chaque groupe.

La longueur du Bus entre 2 points ne doit pas dépasser 700 mètres. Au - dessus de celle - ci, un coupleur et une alimentation supplémentaire seront nécessaires même si le nombre de points de connexion (1) est inférieur à 64.

Voir page 8 règle de calcul du nombre d'alimentation voyant. maxi : 350 m

Longueur totale de la ligne du Bus : 1000 mètres maxi

Alimentation BUS maxi : 700 m

Carractéristiques de l’onduleur

Alimentation pour voyants

Alimentation pour voyants

: point de connexion(1) coupleur : 2 points de connexion (un par ligne de Bus) (1) Appareil relié au Bus (de communication); fils : rouge/noir = B+ / B– Les alimentations, les pupitres principaux et les centralisateurs doivent être impérativement sur un circuit secouru. onduleur etc… 8

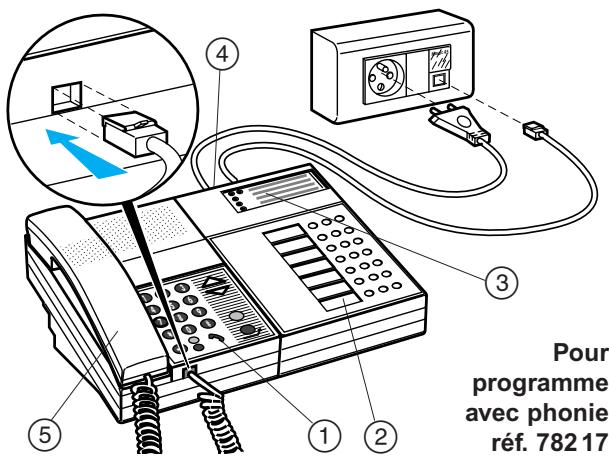

Présentation et installation des appareils Pupitres principaux / pupitres de centralisation réf. 782 16 /17 Le pupitre principal permet de visualiser et gérer tous les appels d'un service. Le pupitre de centralisation, associé à 8 pupitres principaux maximum, permet de visualiser et gérer les appels des services.

Attention : un pupitre centralisateur ne peut pas être en

liaison seul avec des interfaces

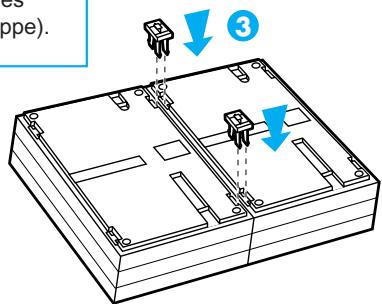

Important : Ne pas éloigner les deux boîtiers (nappe).

Préparation au clipsage.

Pour programme avec phonie réf. 782 17

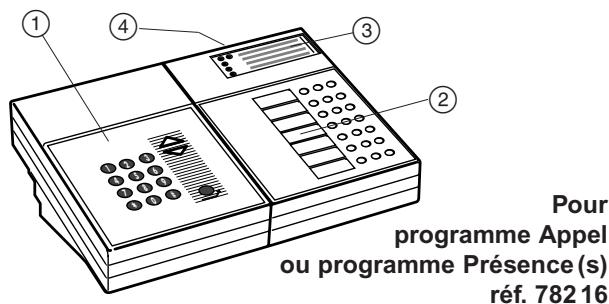

Pour programme Appel ou programme Présence (s) réf. 782 16

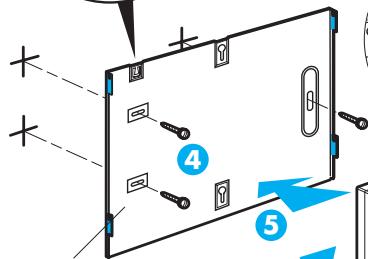

Platine murale réf. 782 76

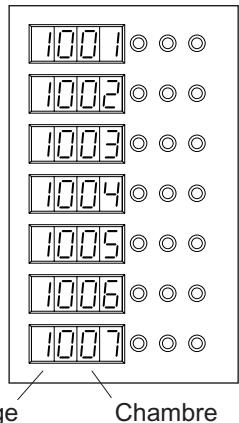

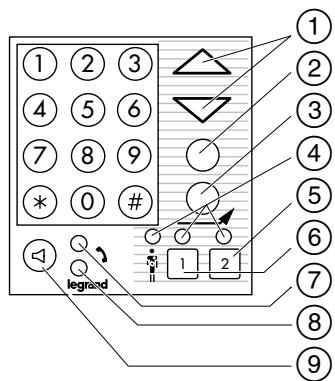

Clavier d’utilisation Affichage des numéros d’appel des chambres Report de service / configuration Borniers de branchement Combiné phonie

B La présence d’un pupitre principal (réf. 782 16 ou 782 17) est indispensable dans une installation pour son fonctionnement. Les pupitres secondaires (réf. 782 20/21) sont pour des reports du pupitre principale. 1 2 3 4 5

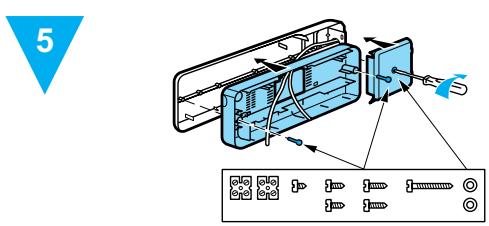

Démontage Déclipsage de l’appareil.

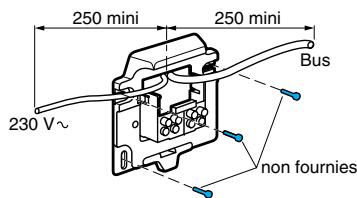

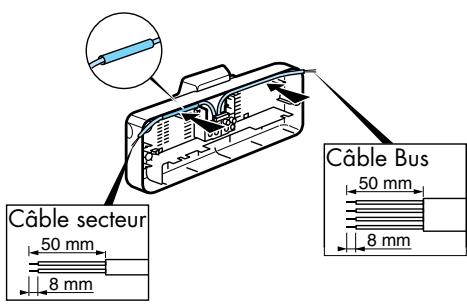

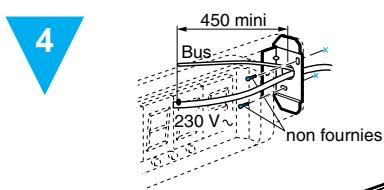

Nota : Le boîtier de branchement doit être installé à proximité du pupitre principal et doit être aisément accessible.

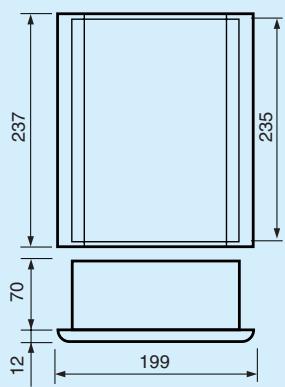

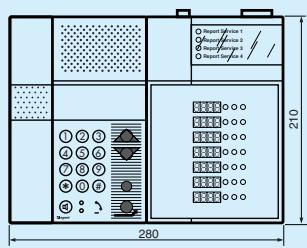

Cotes d’encombrement Pupitre principal monté sur sa table avec socle.

Caractéristiques techniques

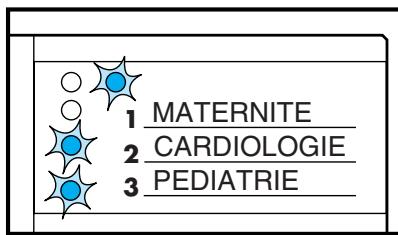

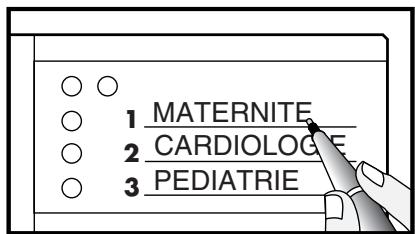

Report Service 1 Report Service 2 Report Service 3

• Alimentation 230 V± 50/60 Hz. • Consommation : 10 VA. • Température de stockage et d’utilisation : – 5 à + 40 °C. • Prise pour système de recherche de personnes. Sub D 25 • Dimensions : 280 x 210 x 45 mm (sans combiné). 280 x 210 x 85 mm (avec combiné).

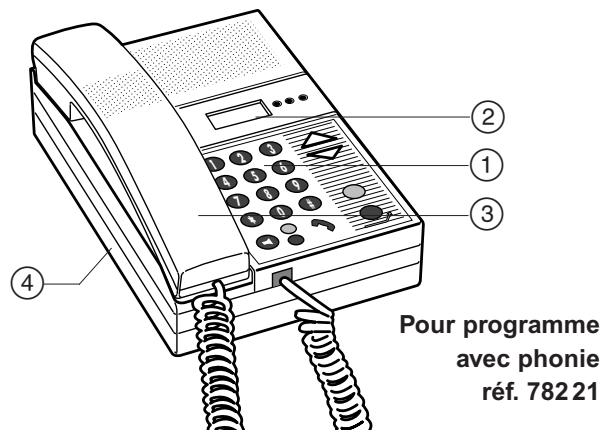

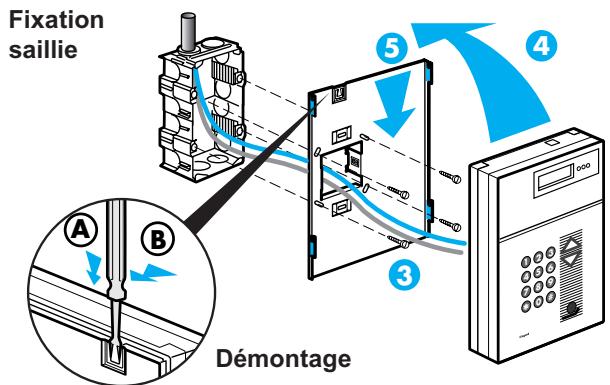

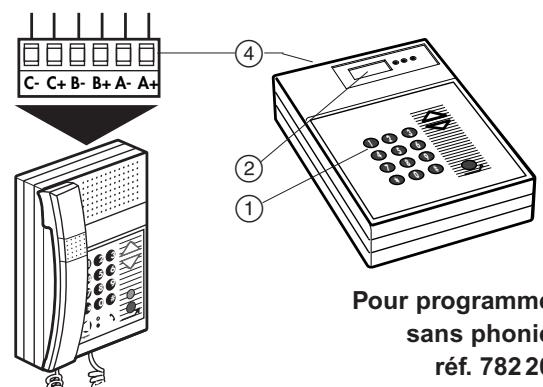

Présentation et installation des appareils (suite) Pupitres secondaires réf. 782 20 / 21 S'utilise en complément du pupitre principal dans un couloir ou un local annexe. Exemple : Tisanerie, salle de garde…

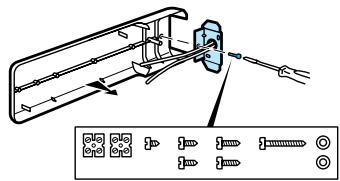

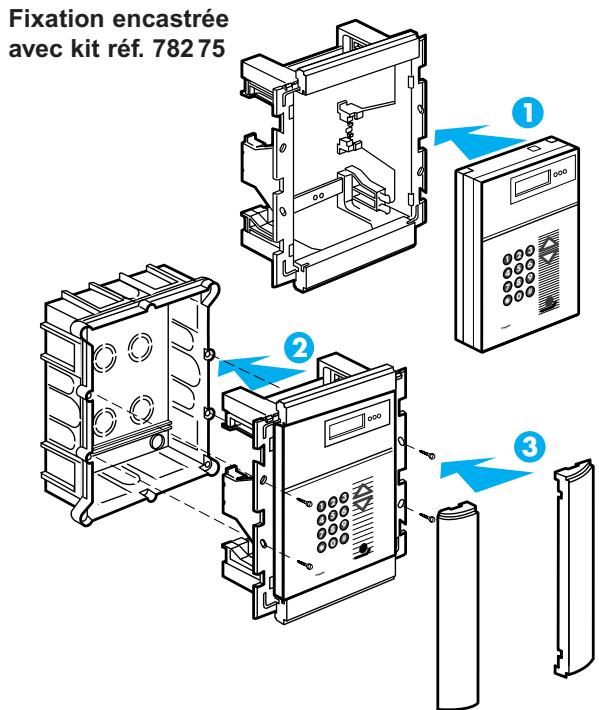

Installation murale Fixation encastrée avec kit réf. 782 75 1

2 Pour programme avec phonie réf. 782 21

Pour programme sans phonie réf. 782 20

Clavier d’utilisation Affichage des numéros d’appel des chambres Combiné phonie Bornier de branchement

Démontage Kit d’encastrement réf. 782 75 Cotes d’encombrement

• Température de stockage et d’utilisation : – 5 à + 40 °C. • Fixation saillie sur boîte à vis 2 postes verticaux : Superbox réf. 891 26, Batik cloison sèche réf. 893 42, Batik maçonnerie 2 x réf. 892 41, Batik béton réf. 895 12 • Possibilité d'utilisation réservée par frappe. d’un code secret. • Dimensions : 140 x 210 x 45 mm (sans combiné) 140 x 210 x 85 mm (avec combiné)

Caractéristiques techniques

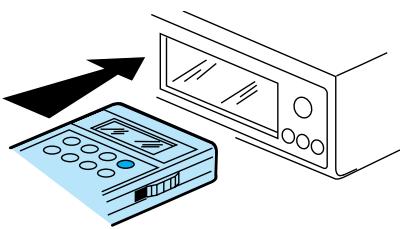

Interface imprimante réf. 782 99

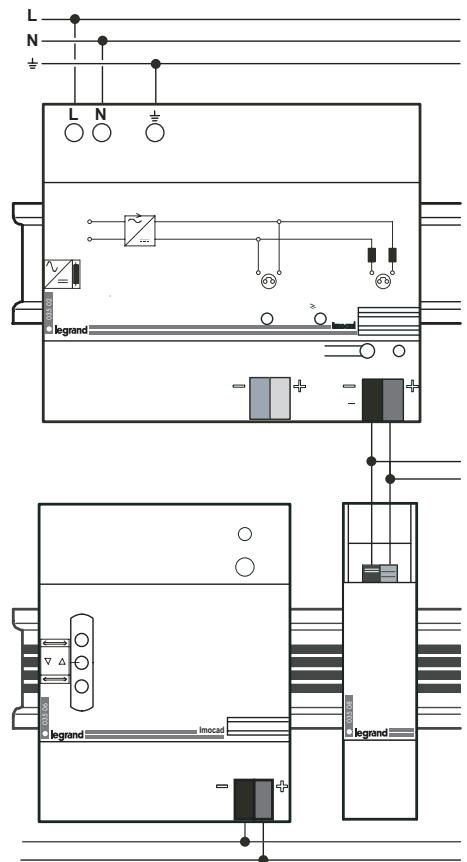

Kit d’alimentation Bus réf. 782 93

Permet l'impression (uniquement avec une imprimante matricielle) de tous les messages passant sur le Bus. Les imprimantes testé sont : l’Epson LX300 ou FX11

Assure l'alimentation / communication des appareils connectés au Bus (B+ / B–).

Connecteur de rail (sortie de l'alimentation Bus) réf. 035 10 le

1 1 Fenêtre de visualisation 2 Touches utilisation / configuration 3 Bornier de branchement

Caractéristiques techniques • Alimentation 230 V± - 50/60 Hz. • Consommation : 2,5 VA. • Dimensions : 214 x 140 x 54 mm. • Température de stockage et d'utilisation : - 5 à + 40 °C.

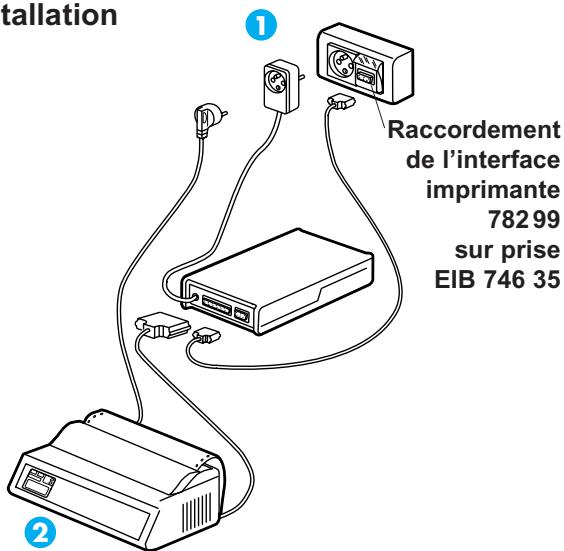

Raccordement de l’interface imprimante 782 99 sur prise EIB 746 35

Sortie Alimentation Bus

Caractéristiques techniques • Alimentation 230 V± - 50/60 Hz. • Consommation maximum : 25 VA 640 mA. • Utilisation 29 V • Raccordement par bornes automatiques. • Température de stockage et d'utilisation : - 5 à + 40 °C. • Rail : pour rail prof.15 mm, utiliser la rehausse. • Ne pas couper le rail de données. • Utiliser impérativement le connecteur de rail pour la sortie de l'alimentation.

2 1 Raccorder les différents câbles 2 Allumer l’imprimante Nota : Le socle de prise de courant auquel est raccordé l’interface doit être installé à proximité et être aisément accessible.

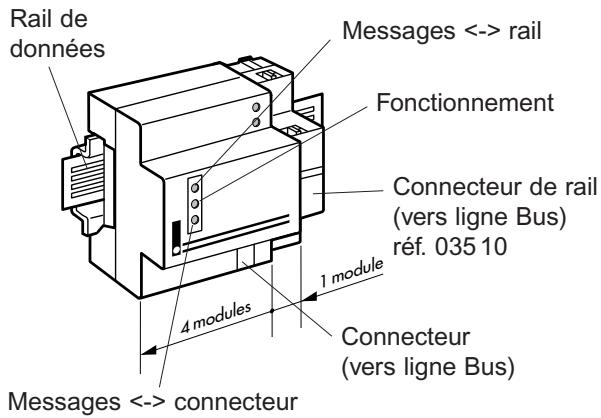

Présentation et installation des appareils (suite) Coupleur réf. 035 06

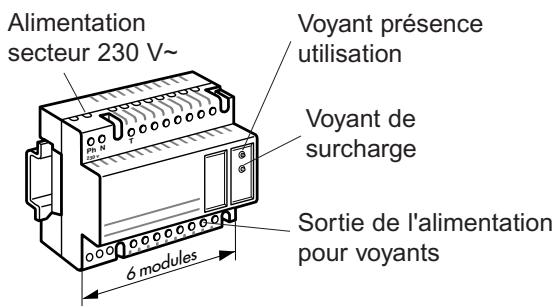

Alimentation pour voyants réf. 782 90

Nécessaire dans le cas d'installations comportant plus de 64 appareils (1) connectés au Bus.

Assure l'alimentation de tous les voyants situés dans les chambres et couloirs (Bus A+ / A–).

Alimentation secteur 230 V~

Messages <-> rail Fonctionnement

Connecteur de rail (vers ligne Bus) réf. 035 10

Sortie de l'alimentation pour voyants

Voyant présence utilisation

Connecteur (vers ligne Bus)

Messages <-> connecteur

Caractéristiques techniques • Température de stockage et d'utilisation : - 5 à + 40 °C. • Ne pas couper le rail de données.

(1) Voir page 4 Exemple d’installation du coupleur

L N Caractéristiques techniques • Alimentation 230 V± - 50/60 Hz. • Cosommation maximum : 60 Va • Utilisation : 29 V 2 A. • Capacité des bornes : 2 x 2,5 mm2. • Température de stockage et d'utilisation : - 5 à + 40 °C.

Dans le cas d’une installation sans hublot de couloir cette alimentation est tout de même nécessaire pour l’alimentation des autres voyants sur blocs de porte et blocs d’appel sanitaire. Remarque : Le nombre d’alimentations voyants réf. 78290 doit-être fonction du nombre de chambre et du programme choisi. Respecter une distance de 50 mètres minimum entre 2 alimentations. -1 alimentation fournit 200 points (1 point 10 mA). réf. Points Indicateur de niveau . . . . . . . . . .782 29 5 Interface de chambre . . . . . . . . .782 30 5 . . . . . . . . . . . .782 31 4 . . . . . . . . . . . .782 32 4 . . . . . . . . . . . .782 35 4 . . . . . . . . . . . .782 37 4 Bloc de porte - phonie . . . . . . . . .782 50 4 Pupitre principal / centralisation . .782 16 1 . . . . . . . . . . . .782 17 1 Pupitre secondaire . . . . . . . . . . . .782 20 5 . . . . . . . . . . . . . .782 21 6 Imprimante . . . . . . . . . . . . . . . . . .782 99 0 Afficheur de couloir . . . . . . . . . . .782 95 0

Les consommations ci - dessus sont calculées voyants éteints. Pour tenir compte des appels ou des présences d’un service il faut ajouter : Imocad

Chambre tranquillisée . . . . . . . . . . . . . . . . . 10 Points 1 présence par chambre. . . . . . . . . . . . . . . 10 Points 2 présences par chambre . . . . . . . . . . . . . . 20 Points Indicateur de niveau par sortie, (une ampoule de 1,2 W) . . . . . . . . . 5 Points

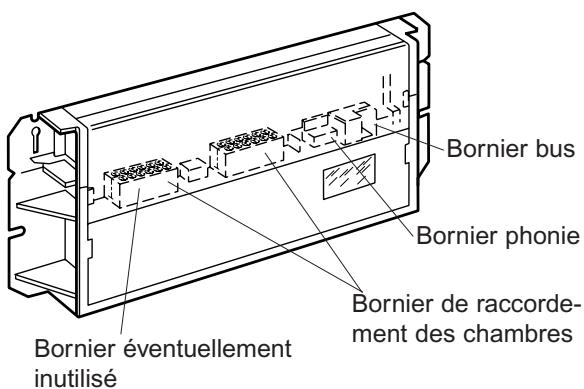

Interfaces réf. 782 30/31/32/35/37

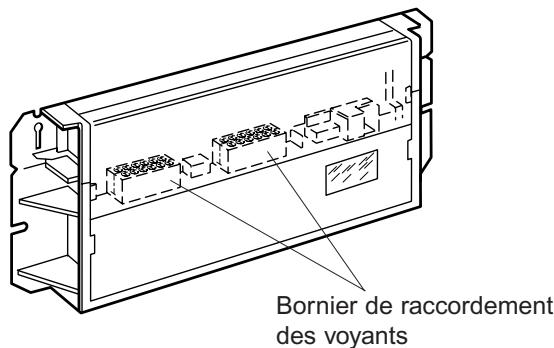

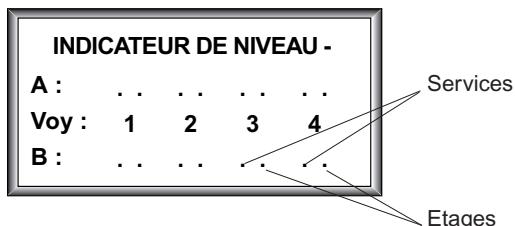

Indicateur de niveau réf. 782 29

Assure la gestion des chambres qui lui sont raccordées.

Permet l'affichage des appels en cours provenant de 8 services maximum

Bornier éventuellement inutilisé

Bornier de raccordement des chambres

Pour programme Appel

réf. 782 30 (4 directions) et 782 31 (2 directions). Pour programme Appel + Phonie

Bornier de raccordement des voyants

- Bien veiller à ne pas inverser la polarité de l'alimentation pour voyant (A+, A–) et Bus (B+, B–).

réf. 782 32 (2 directions). Pour programme Présences

réf. 782 35 (2 directions). Pour programme Phonie et Présences

réf. 782 37 (2 directions). Veiller à ne pas inverser la polarité de l’alimentation pour voyants (A+/A–) et Bus (B+/B–). La consommation sur une sortie voyant (bornes 6, 7 et 8) ne doit pas dépasser 300 mA. Dans le cas de non utilisation des fonctions Alarmes biomédicale, Appel sanitaire ou 2ème présence, il est nécessaire de court - circuiter les entrées correspondantes (respectivement bornes 2-1, 3-1, 9-1)

Dans le cas d’une interface 2 ou 4 directions, n’utilisant pas toutes ses directions, remplacer au cours de la programmation le numéro de la chambre non câblées par […]. Il est alors inutile de shunter les bornes d’appel (2-1, 3-1, 9-1). Le bornier inutilisé devra être celui situé à l’opposé de la fenêtre de programmation.

- La consommation sur une sortie voyant ne doit pas dépasser 350 mA (24 V / 9 W). Les sorties voyants sont les bornes A1 à A 4 et B1 à B4. - Les sorties de synthèses AS et BS sont limitées à 750 mA par sortie.

Nota : Attention au courant consommé directement sur la paire jaune / blanc (A+/A–) voir page 8.

En cas d'utilisation d'un autre périphérique qu'une lampe de 1,2 W sur la sortie de synthèse, il est préférable de prévoir une alimentation réf. 782 90 par indicateur de niveaux.

Caractéristiques techniques • Alimentation à partir du Bus. • Température de stockage et d'utilisation : - 5 à + 40 °C. • Dimensions : 325 x193 x 51 mm.

Caractéristiques techniques • Alimentation à partir du Bus. • Température de stockage et d'utilisation : - 5 à + 40 °C. • Dimensions : 449 x193 x 51mm (réf. 782 30/35/37). 301 x193 x 51mm (réf. 782 31). 325 x193 x 51mm (réf. 782 32).

Présentation et installation des appareils (suite) Indicateur de niveau réf. 782 29 (suite)

Hublots de couloir à Leds Voyant à Led réf. 782 63/64

Installation Bornier alimentation pour voyants Bornier alimentation Bus

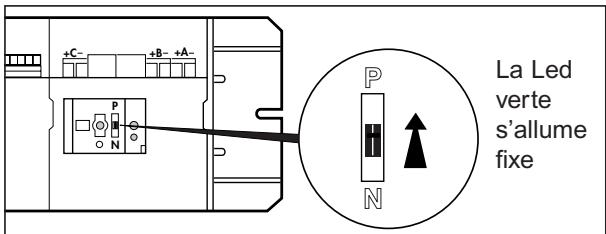

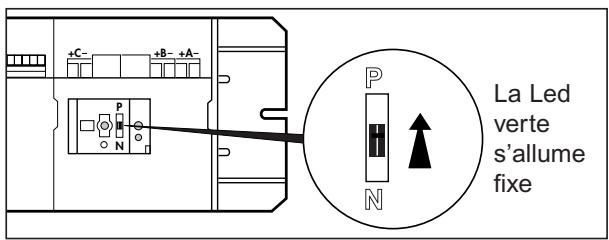

Fenêtre de configuration

Fixation murale réf. 782 29/30/31/32/35/37

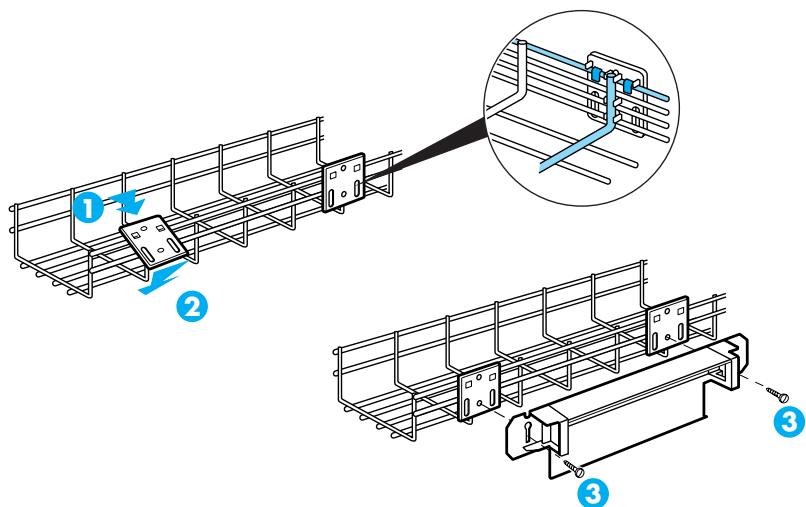

Fixation sur chemin de câble réf. 782 29/30/31/32/35/37

Cotes d’encombrement

réf. 782 30/32/35/37

Hublots de couloir pour indicateur de niveau réf. 782 27/ 28

Hublots de couloir réf. 782 60 / 61/ 62 Permet le renvoi dans le couloir de l'information sur l'état de la chambre.

Raccorder à l’indicateur de niveau, ces hublots permettent la signalisation dans les couloirs des appels provenant d’autres services. Rouge

Pour programme avec 2 présences réf. 782 62

Hublot 3 feux réf. 782 28

Hublot 2 feux réf. 782 27

Livrés avec plaquette de symboles autocollants pour indiquer le numéro d’étage ou la direction d’où provient l’appel.

Pour programme avec 1 présence réf. 782 61

Pour programmes Appel ou Appel + Phonie réf. 782 60

Dans le cas d’une installation sans hublot de couloir, remplacer ceux - ci par une résistance de charge de 470 Ω / 5 W (respectivement bornes : 6-1, 7-1 et 8-1)

Caractéristiques techniques

Caractéristiques techniques

• Capacité des bornes : 2 x 2,5 mm2. • Température de stockage et d'utilisation : - 5 à + 40 °C. • Esthétique Mosaic 45. • Utiliser lampe E10 - 1,2W/24V (réf. 898 39). • Fixation dans Hublot de couloir

• Capacité des bornes : 2 x 2,5 mm2. • Température de stockage et d'utilisation : - 5 à + 40 °C. • Esthétique Mosaic 45. • Utiliser lampe E10 - 1,2W/24V (réf. 898 39). • Fixation dans Hublot de couloir

Présentation et installation des appareils (suite) Manipulateurs + embase RJ45 et auto éjectable réf. 783 65/68/69/66/67 783 68

Blocs de porte réf. 782 53/55/56/57 Permettent la visualisation et l'effacement des appels et selon les versions l'affichage de la présence. Versions sonores : permettent d’être averti en présence infirmière par signal sonore d’un appel provenant d’une autre chambre. Pour programme avec 2 présences réf. 782 57

15 7 6 8 Pour programme avec 1 présence réf. 782 56

Bloc d’appel sanitaire réf. 782 58

Version sonore réf. 782 53

9 Témoin d'appel Lampe réf. 899 02

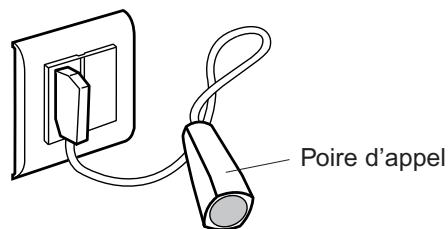

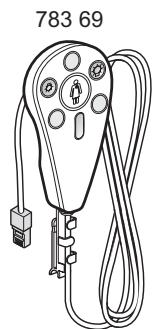

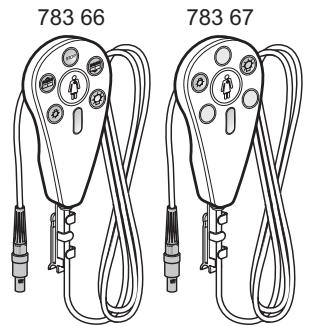

Poire d’appel réf. 783 62 + 782 59

Pour programmes Appel ou Appel + Phonie réf. 782 55

Voyant appel Poussoir effacement d’appel Voyant présence Poussoir présence / Effacement Voyant présence 1 Voyant présence 2 Poussoir présence 1 / Effacement Poussoir présence 2 / Effacement Haut-parleur (buzzer)

Caractéristiques techniques Caractéristiques techniques Bloc d’appel sanitaire réf. 782 58. Poire d'appel réf. 783 62. • Capacité des bornes : 2 x 2,5 mm2. • Température de stockage et d’utilisation : –5 à +40°C. • Montage encastré dans boîtes à vis 1 poste : Superbox réf. 891 25, Batik cloison sèche réf. 893 41, Batik maçonnerie réf. 892 41, Batik béton réf. 895 11. • Montage saillie sur cadre réf. 893 20.

Capacité des bornes : 2 x 2,5 mm2. Température de stockage et d’utilisation : –5 à +40 °C. Esthétique Mosaic. Fixation dans Bloc de porte 782 54 782 55 782 56

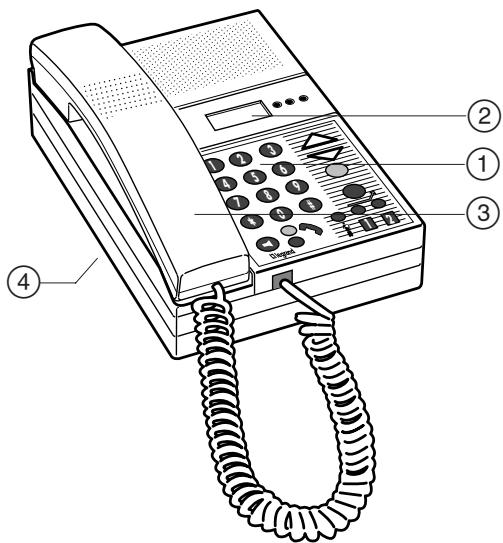

Bloc de porte phonie réf. 782 50 Regroupe les fonctions du bloc de porte, de l'interface, du haut parleur et du pupitre secondaire. Micro externe obligatoire réf. 782 81.

Clavier d'utilisation Affichage des numéros d’appel des chambres Combiné phonie Bornier de branchement

Fixation encastrée avec kit réf. 782 75

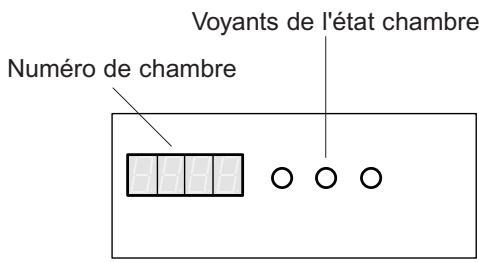

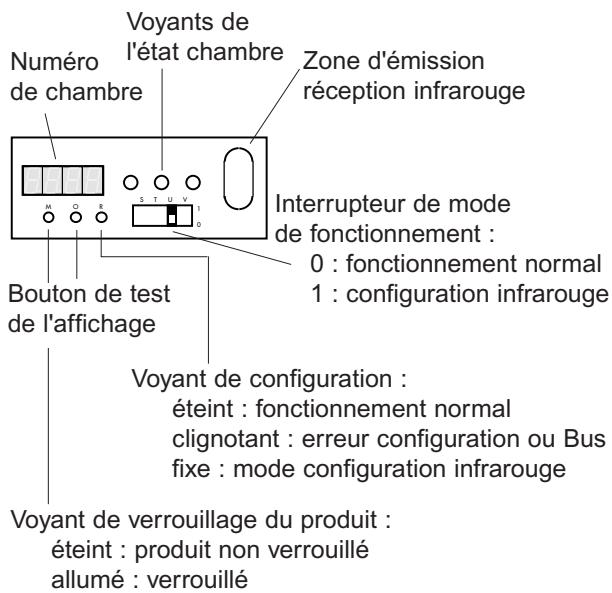

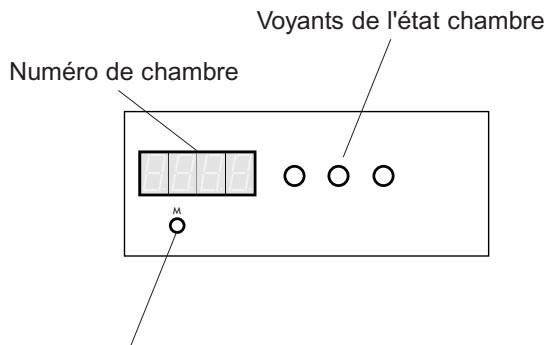

Zone d’affichage du bloc de porte

Voyants de l'état chambre 3

Numéro de chambre 1 4 7

Cotes d’encombrement

• Température de stockage et d'utilisation : - 5 à + 40 °C • Fixation saillie sur boîte à vis 2 postes verticaux : Superbox réf. 891 26, Batik cloison sèche réf. 893 42, Batik maçonnerie 2 x réf. 892 41, Batik béton réf. 895 12. • Utilisation : réservée par frappe d’un code secret • Dimensions : 140 x 210 x 45 mm (sans combiné) 140 x 210 x 85 mm (avec combiné)

Caractéristiques techniques

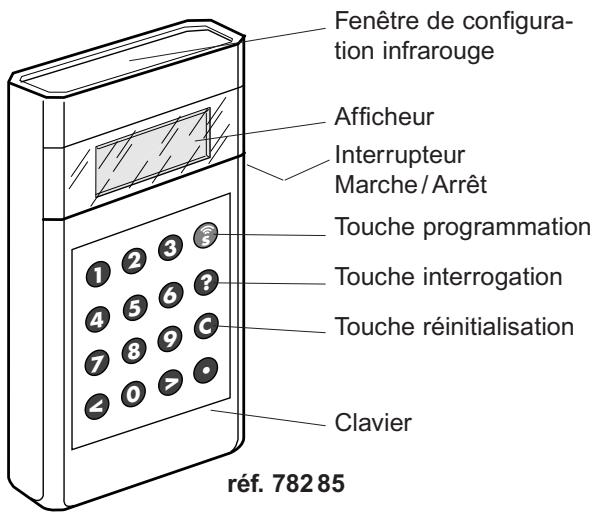

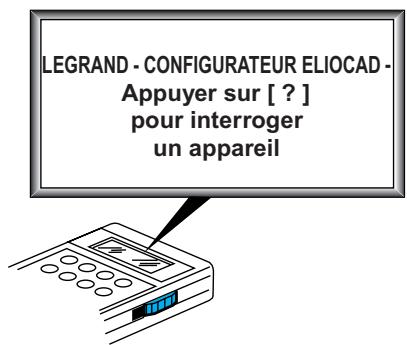

Présentation et installation des appareils (suite) Outils de configuration réf. 782 85

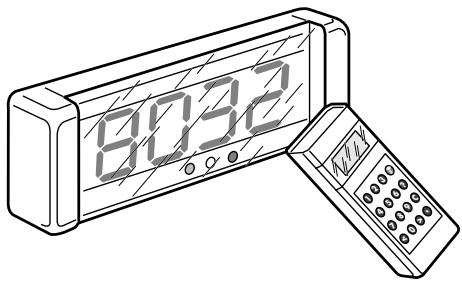

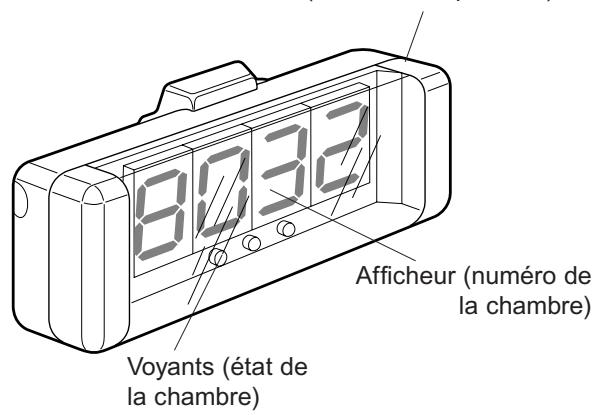

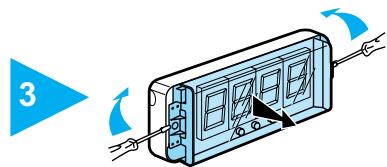

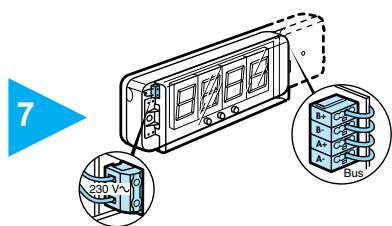

Afficheur de couloir réf. 782 95

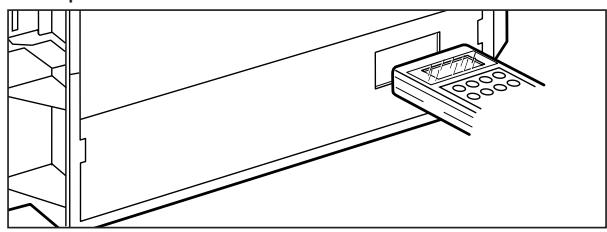

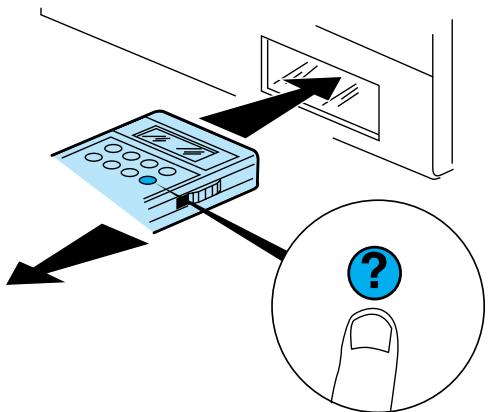

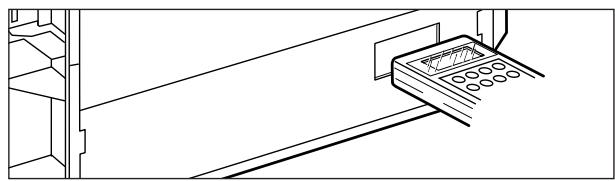

Permettent de programmer par infrarouge les interfaces, les pupitres, le bloc de porte - phonie, l'afficheur de couloir, l’indicateur de niveau et l’interface imprimante.

Affiche l'appel le plus urgent dans l'ordre des priorités. Fixation en applique

Fenêtre de configuration (enlever le capot droit)

Fenêtre de configuration infrarouge Afficheur Interrupteur Marche / Arrêt

Touche interrogation

C Touche réinitialisation

Afficheur (numéro de la chambre) Voyants (état de la chambre)

Caractéristiques techniques • Alimentation : 4 piles R6. • Température de stockage et d'utilisation : - 5 à + 40 °C.

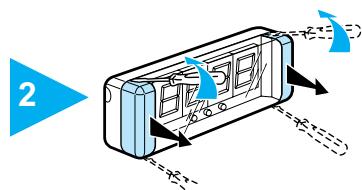

Accessoire pour montage en drapeau réf. 782 96

Si l’écran est illisible contacter Legrand.

L’ensemble des afficheurs de couloir doit être raccordé sur un circuit d’alimentation équipé d’un dispositif de protection uni + neutre 10 A.

Caractéristiques techniques • Température de stockage et d'utilisation : - 5 à + 40 °C. • Consommation : 6 VA. • Alimentation : 230 V~ - 50 / 60 Hz.

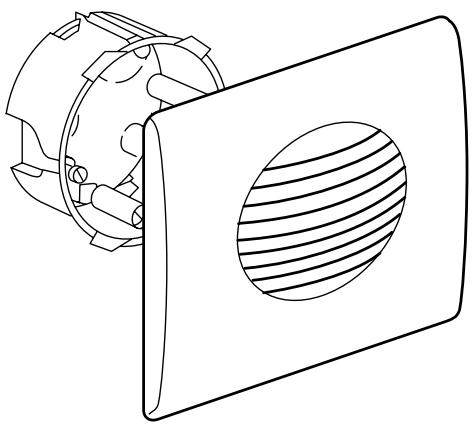

Présentation et installation des appareils (suite) Haut - parleur réf. 782 83

Microphone réf. 782 81

Bornier de raccordement

Important : Distance minimum avec le micro : 40 cm Eviter de monter le micro et le haut - parleur dans le même plan et sur des supports creux.

Caractéristiques techniques • • • • •

Réglage de la sensibilité du micro

Puissance : 6 W. Impédance : 22 Ω. Capacité des bornes : 2 x 1,5 mm2. Température de stockage et d’utilisation : – 5 à + 45 °C. Fixation : Prof. 50 Prof. 40 Superbox 894 02 894 01 Batik cloison sèche 893 58 893 48 Batik maçonnerie 892 58 892 48 Batik béton 895 16

Important : Distance minimum avec le haut-parleur : 80 cm Eviter de monter le micro et le haut-parleur dans le même plan et sur des supports creux.

Caractéristiques techniques • Capacité des bornes : 1,5 mm2. • Température de stockage et d’utilisation : – 5 à + 40 °C. • Montage encastré dans boîtes à vis 1 poste : Superbox réf. 891 25 Batik béton réf. 895 11 Batik maçonnerie réf. 892 41 Batik cloison sèche réf. 893 41. • Montage saillie sur cadre réf. 893 20.

Description des programmes Programme Appel C'est le programme de base de toute installation de signalisation hospitalière. Il offre, d’origine, toutes les fonctions essentielles avec les compléments technologie Bus, et peut être élargi avec les fonctions du programme Présence (s) (voir p.18) ou du programme Appel + Phonie (voir p. 19) L'appel sanitaire est inclus dans les fonctions de base du programme Appel. Il est considéré comme un appel d'urgence, et il est signalé en priorité.

Exemple scénario 1 : 1 Appel depuis la chambre 2 Réponse de l'infirmière 3 Effacement d'appel

Appel depuis la chambre (avec retour d’appel)

- Le patient appelle en appuyant sur la poire placée à la tête du lit. - Les voyants rouges du bloc de porte, dans la chambre, et du hublot de couloir clignotent lentement. - Dans la salle de garde, sur le pupitre, le numéro de la chambre s’affiche, le voyant rouge clignote lentement, et la sonnerie retentit avec un cadencement lent.

Réponse de l'infirmière

- L’infirmière accuse réception de l’appel, en appuyant sur le bouton de tranquillisation du pupitre : le voyant rouge passe de clignotant à allumé en fixe et la sonnerie s’arrête. - Les voyants rouges du bloc de porte, dans la chambre, et du hublot de couloir passent de clignotant à allumés en fixe.

Exemple scénario 2 : 1 Appel d'urgence depuis le sanitaire de chambre 2 Réponse de l'infirmière 3 Effacement d'appel

Appel depuis le sanitaire de la chambre

- Le patient appelle en actionnant la tirette. - Les voyants rouges du sanitaire, du bloc de porte, (dans la chambre), et du hublot de couloir clignotent rapidement. - Dans la salle de garde, sur le pupitre, le numéro de la chambre s’affiche, le voyant rouge clignote rapidement, et la sonnerie retentit avec un cadencement rapide.

Réponse de l'infirmière

- L’appel étant prioritaire, l’infirmière doit obligatoirement se rendre dans la chambre (elle ne peut pas tranquilliser l'appel depuis le pupitre de la salle de garde).

- En entrant dans la chambre, l’infirmière efface l'appel en appuyant sur le poussoir du bloc de porte. Les voyants s'éteignent dans le sanitaire, dans la chambre, dans le couloir et sur le pupitre dans la salle de garde. La sonnerie du pupitre s'arrête également.

- En entrant dans la chambre, l’infirmière efface l’appel en appuyant sur le poussoir du bloc de porte : les voyants s’éteignent dans la chambre, dans le couloir et sur le pupitre principal dans la salle infirmières.

Description des programmes

Programme Présence (s) Pour permettre d'étendre la signalisation à tous les niveaux de médicalisation du bâtiment, le programme Présence ajoute au programme Appel d’autres fonctions : présence infirmière, deuxième présence (médecin, kiné, personnel de service...), renvoi d’appel et appel d’urgence.

Exemples de scénarios : 1 Présence de l'infirmière 2 Renvoi d'appel 3 Présence d'une autre personne 4 Appel d'urgence sans phonie

Présence de l'infirmière

- En entrant dans la chambre suite à un appel, l’infirmière actionne le poussoir présence 1 du bloc de porte. - Les voyants rouges du bloc de porte, dans la chambre, et du hublot de couloir s’éteignent. Leurs voyants blancs s’allument en fixe. - Dans la salle de garde, sur le pupitre, le voyant rouge s’éteint et le voyant orange s’allume en fixe. - En quittant la chambre, l’infirmière actionne de nouveau le poussoir présence 1 pour effacer l’appel. Les voyants du bloc de porte, hublot de couloir et pupitre dans la salle de garde s’éteignent.

- Quand un appel provient d’une autre chambre que celle où se trouve l’infirmière, et afin de la prévenir, le voyant blanc du bloc de porte, dans la chambre, et du hublot de couloir se mettent à clignoter. - Les voyants blancs des blocs portes et des hublots de couloir de toutes les chambres où une infirmière est présente passent de allumé en fixe à clignotant.

Présence d'une autre personne (médecin, personnel de service,...)

- En entrant dans la chambre, la "deuxième" personne actionne le poussoir de présence 2 du bloc de porte. - Les voyants verts du bloc de porte, dans la chambre, et du hublot de couloir s’allument. 22

- Dans la salle de garde, sur le pupitre, un voyant vert s’allume pour signaler la présence de la "deuxième" personne dans la chambre et le numéro de la chambre s'affiche. - En quittant la chambre, la "deuxième" personne actionne à nouveau le poussoir de présence 2 du bloc de porte. Les voyants verts du bloc de porte, hublot de couloir et pupitre dans la salle de garde s'éteignent.

Appel d’urgence sans phonie

- Dans la chambre, après avoir affiché sa présence, l’infirmière déclenche l’appel d’urgence en appuyant sur la poire tête de lit. - Les voyants rouge et blanc du bloc de porte, dans la chambre, et des hublots de couloir clignotent rapidement et en alternance. - Sur le pupitre, dans la salle de garde, les voyants rouge et orange clignotent rapidement, et la sonnerie retentit avec un cadencement rapide. - Dans les autres chambres du service où une infirmière est présente, les voyants blancs des blocs de porte et des hublots de couloir clignotent rapidement.

Programme Appel + Phonie A toutes les fonctions du programme Appel, plus les fonctions complémentaires technologie Bus, le programme phonie ajoute le confort, la convivialité, la sécurité et la fin des déplacements inutiles pour le personnel.

Exemple scénario 1 : 1 2 3

Appel depuis la chambre Réponse de l'infirmière Pas de nécessité d'intervention de l'infirmière dans la chambre 3bis Nécessité d'intervention de l'infirmière dans la chambre 4 Effacement d'appel

Appel depuis la chambre (avec retour d’appel)

- Le patient appelle en appuyant sur la poire placée à la tête du lit. - Les voyants rouges du bloc de porte, dans la chambre, et du hublot de couloir clignotent lentement. - Dans la salle de garde, sur le pupitre, le numéro de la chambre s’affiche, le voyant rouge clignote lentement, et la sonnerie retentit avec un cadencement lent.

Pas de nécessité d'intervention de l'infirmière dans la chambre

- L’infirmière acquitte l’appel en appuyant sur le bouton rouge du pupitre, et raccroche le combiné téléphonique (ou appuie sur le bouton «main libre»). - Les voyants s'éteignent dans la chambre, dans le couloir et sur le pupitre de la salle de garde.

Nécessité d'intervention de l'infirmière dans la chambre

- L’infirmière raccroche le combiné téléphonique (ou appuie sur le bouton «main libre»). Le voyant rouge du pupitre reste allumé fixe, le numéro de la chambre reste affiché. - Les voyants rouges du bloc de porte, dans la chambre et du hublot de couloir restent allumés en fixe. - L’infirmière se rend dans la chambre.

- En entrant dans la chambre, l’infirmière efface la signalisation en appuyant sur le poussoir du bloc de porte. Les voyants s'éteignent dans la chambre, dans le couloir et sur le pupitre dans la salle de garde.

Réponse de l'infirmière

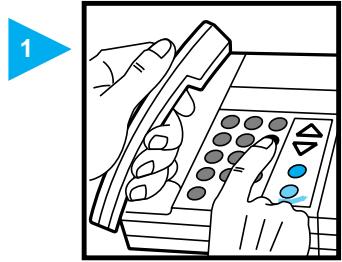

- L’infirmière décroche le combiné téléphonique du pupitre (ou prend la ligne en «main libre»), et compose le numéro de la chambre qui vient d’appeler. - Le voyant rouge du bloc de porte, dans la chambre, du hublot de couloir et du pupitre passent de clignotant à allumé en fixe. La sonnerie du pupitre s'arrête. - L’infirmière et le patient conversent. Par combiné téléphonique ou en «main libre» pour l’infirmière, par microphone mural et haut - parleur pour le patient.

Attention ! Sur les pupitres ou les blocs de porte phonie, il faut impérativement racrocher en main libre ou avec le combiné tout appel répondu. (Sinon la direction devient inactive).

Description des programmes Programme Appel + Phonie (suite) Exemple scénario 2 : 1 Appel d'urgence depuis le sanitaire de chambre 2 Réponse de l'infirmière 3 Effacement d'appel

Appel depuis le sanitaire de chambre

- Le patient appelle en actionnant la tirette. - Les voyants rouges du sanitaire du bloc de porte, dans la chambre, et du hublot de couloir clignotent rapidement. - Dans la salle de garde, sur le pupitre, le numéro de la chambre s’affiche, le voyant rouge clignote rapidement, et la sonnerie retentit avec un cadencement rapide.

- L’appel étant prioritaire, l’infirmière doit obligatoirement se rendre dans la chambre (elle ne peut pas tranquilliser l'appel depuis le pupitre de la salle de garde).

Programme Présence (s) + Phonie Le programme Présence (s) + Phonie présente le cumul des fonctions des programmes Appel + Phonie et Présence (s). Ainsi à la convivialité et le confort offert par la phonie s’ajoute la sécurité et la rapidité d’intervention obtenue par le programme Présence (s).

Exemple scénario 3 :

Appel de l’infirmière depuis la salle de garde

- L’infirmière décroche le combiné téléphonique du pupitre, (ou prend la ligne en «main libre»), et compose le numéro de la chambre à appeler. - Dans la chambre, une sonnerie retentit et prévient le patient. Celui - ci entend l’infirmière mais ne peut lui parler, à cause du secret phonie. - Pour pouvoir converser avec l’infirmière, le patient doit déverrouiller le secret phonie en appuyant sur sa poire d’appel tête de lit. - A la fin de la conversation, l'infirmière raccroche le combiné téléphonique (ou appuie sur le bouton "main libre"). La liaison phonie est coupée.

- En entrant dans la chambre, l’infirmière efface l'appel en appuyant sur le poussoir du bloc de porte. Les voyants s'éteignent dans le sanitaire, dans la chambre, dans le couloir et sur le pupitre dans la salle de garde. La sonnerie du pupitre s'arrête également.

Fonctions complémentaires liées à la technologie Bus -

Interface imprimante ou PC. Renvoi d’étage. Recherche de personnes. Afficheur de couloir. Pupitre secondaire.

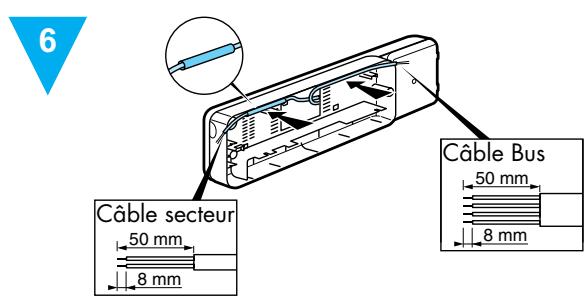

Câblage : 4 types d'installation Recommandations importantes : Important : L’alimentation secteur 230 VA devra être sur circuit secouru. Ne pas couper le rail de transmission de données.

Type de câble à utiliser : Câble Bus 2 paires 8/10e type EIB-Y(ST)Y Câbles phonie 1 paire 9/10e Câbles interface 1 paire 9/10e

Architecture du Bus : voir pages 2, 3 et 4

Le câble Bus type EIB est fortement recommandé, il est isolé 4000 V et le code couleur correspond aux borniers des produits.

Explications techniques : les produits Eliocad ont été étudiés et sont en conformité avec la norme CEI 61000-4-11 (creux de tension et coupures brèves) pour des niveaux de sécurité indiqué dans la NF EN 60 669-2-1 art. 26-1-1 et dans la norme NF EN 50090-2-2-1 art. 7-6 “tableau 6” avec possibilité de dérangement le temps de la micro coupure maxi, inférieure ou égale à 300 ms avec autorécupération des retours du secteur.

Câblage : 4 types d'installation

N NL Installation programme Appel • Appel depuis la chambre ou le sanitaire • Réponse de l'infirmière • Effacement d’appel

Câble Bus 1 2 3 4 5 6 11

Commun 24Vdc Alarme biomédicale Appel sanitaire Appel malade Présence infirmière Voyant rouge Commun 24Vdc

Jaune Blanc Rouge Noir

Attention : Borne 6 puissance mini 1,2 Watts maxi 7 Watts S’il n’y a pas de puissance, mettre une résistance de 470 Ω / 5 W

A Attention : - Dans le cas de non utilisation des fonctions alarme biomédicale, appel sanitaire, il est nécessaire de court - circuiter les entrées correspondantes (respectivement bornes 2 - 1, et 3 - 1). - Tous les poussoirs sont connectés en type : contact NF (Normalement Fermé).

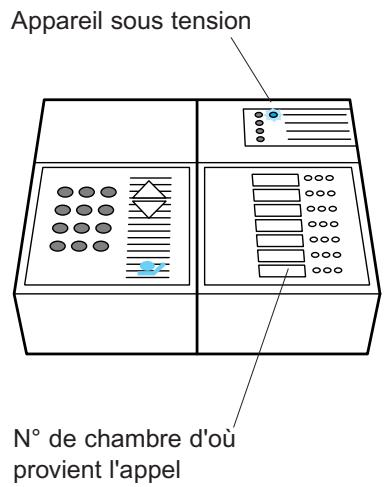

Pupitre principal Kit d’alimentation Bus Alimentation pour voyants Protection par disjoncteur Interface Hublot de couloir Bloc de porte Bloc d’appel sanitaire Prise pour alarme biomédicale (Veiller à ce que la fiche shunt soit branchée) Poire d’appel

réf. 782 16 réf. 782 93 réf. 782 90 réf. 060 17 réf. 782 30/31 réf. 782 60 réf. 782 55 réf. 782 58 réf. 782 59 + réf. 782 80

réf. 783 62 + réf. 782 59

Installation programme Présence (s) Salle infirmière

N NL Installation programme Présence (s) • Appel depuis la chambre ou le sanitaire • Réponse de l'infirmière • Effacement d’appel • Présence de l'infirmière • Présence d’une autre personne • Appel d’urgence • Renvoi d’appel

Câble Bus 1 2 3 4 5 6 7 8 9 10 11

Commun 24Vdc Alarme biomédicale Appel sanitaire Appel malade Présence infirmière Voyant rouge Voyant jaune Voyant vert Présence 2 Commun 24Vdc Commun 24Vdc

Chambre patient A+ AB+ B-

Jaune Blanc Rouge Noir

Attention : Bornes 6, 8 et 7 puissance mini 1,2 Watts maxi 7 Watts S’il n’y a pas de puissance, mettre une résistance de 470 Ω / 5 W

A Pupitre principal Kit d’alimentation Bus Alimentation pour voyants Protection par disjoncteur Interface Hublot de couloir Bloc de porte Bloc d’appel sanitaire Prise pour alarme biomédicale (Veiller à ce que la fiche shunt soit branchée) Poire d’appel

réf. 782 16 réf. 782 93 réf. 782 90 réf. 060 17 réf. 782 35 réf. 782 61/62 réf. 782 56/57 réf. 782 58 réf. 782 59 + réf. 782 80

réf. 783 62 + réf. 782 59

Attention : - Dans le cas de non utilisation des fonctions alarme biomédicale, appel sanitaire et 2ème présence , il est nécessaire de court - circuiter les entrées correspondantes (respectivement bornes 2 - 1, 3 - 1 et 9 - 1). - Tous les poussoirs sont connectés en type : contact NF (Normalement Fermé).

Câblage : 4 types d'installation

N NL Installation programme Appel + Phonie • Appel depuis la chambre ou le sanitaire • Réponse de l'infirmière • Liaison phonique infirmière/patient • Effacement d’appel

Câble Câble Bus phonie 1 2 3 4 5 6 11 12 13 14

Commun 24Vdc Alarme biomédicale Appel sanitaire Appel malade Présence infirmière Voyant rouge Commun 24Vdc Sortie HP Masse micro Entrée micro

Jaune Blanc Rouge Noir Phonie Phonie

Attention : Borne 6 puissance mini 1,2 Watts maxi 7 Watts S’il n’y a pas de puissance, mettre une résistance

de 470 Ω / 5 W Attention : - Dans le cas de non utilisation des fonctions alarme biomédicale, appel sanitaire, il est nécessaire de court - circuiter les entrées correspondantes (respectivement bornes 2 - 1et 3 - 1). - Tous les poussoirs sont connectés en type : contact NF (Normalement Fermé).

A B C D Pupitre principal réf. 782 17 Kit d’alimentation Bus réf. 782 93 Alimentation pour voyants réf. 782 90 Protection par disjoncteur réf. 060 17 Interface réf. 782 32 Hublot de couloir réf. 782 60 Bloc de porte réf. 782 55 Bloc d’appel sanitaire réf. 782 58 Prise pour alarme biomédicale réf. 782 59 + réf. 782 80 (Veiller à ce que la fiche shunt soit branchée) Poire d’appel réf. 783 62 + réf. 782 59 Micro réf. 782 81 Haut-parleur réf. 782 83 Connexion pour report de phonie inter pupitre principale

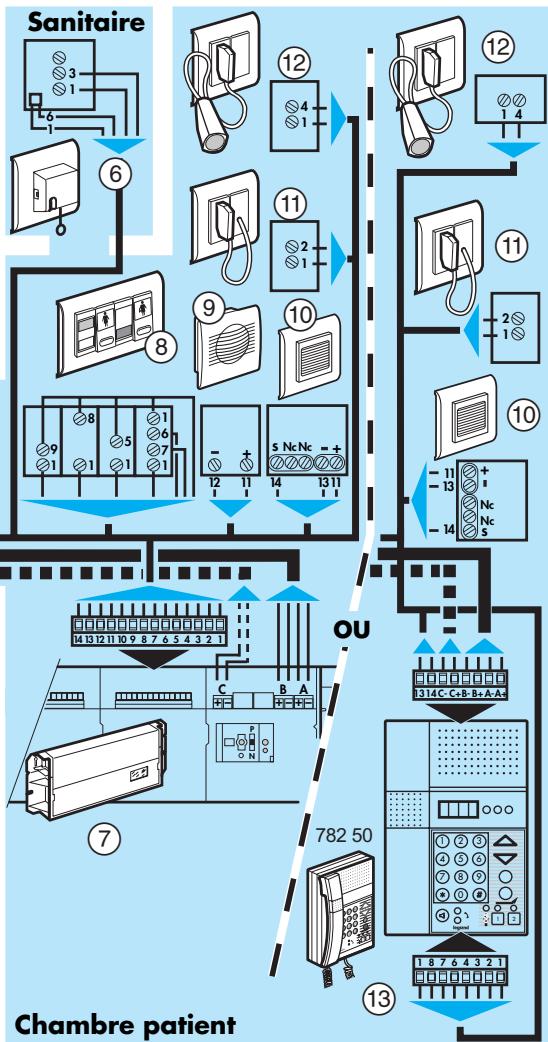

Installation programme Présence (s) + Phonie Salle infirmière

Sanitaire Report Service 2 Report Service 3 Report Service 4

• Appel depuis la chambre ou le sanitaire • Réponse de l'infirmière • Liaison phonique infirmière/patient • Effacement d’appel • Présence de l'infirmière • Présence d’une autre personne • Appel d’urgence • Renvoi d’appel

Installation programme Présence (s) + Phonie

Câble Câble Bus phonie 1 2 3 4 5 6 7 8 9 10 11 12 13 14

Commun 24Vdc Alarme biomédicale Appel sanitaire Appel malade Présence infirmière Voyant rouge Voyant jaune Voyant vert Présence 2 Commun 24Vdc Commun 24Vdc Sortie HP Masse micro Entrée micro

Jaune Blanc Rouge Noir Phonie Phonie

Attention : Bornes 6, 8 et 7 puissance mini 1,2 Watts maxi 7 Watts S’il n’y a pas de puissance, mettre une résistance

de 470 Ω / 5 W Attention : - Dans le cas de non utilisation des fonctions alarme biomédicale, appel sanitaire et 2ème présence, il est nécessaire de court - circuiter les entrées correspondantes (respectivement bornes 2 - 1, 3 - 1 et 9 - 1). - Tous les poussoirs sont connectés en type : contact NF (Normalement Fermé).

Chambre patient 1 2 3 4 5 6

D Pupitre principal Kit d’alimentation Bus Alimentation pour voyants Protection par disjoncteur Hublot de couloir Bloc d’appel sanitaire

réf. réf. réf. réf. réf. réf.

782 782 782 060 782 782

17 93 90 17 61/62 58

• Installation 1 7 Interface 8 Bloc de porte 9 Haut - parleur A Micro B Prise pour alarme biomédicale C Poire d’appel

réf. réf. réf. réf. réf. réf.

782 782 782 782 782 783

37/38 56/57 83 81 59 + réf. 782 80 62 + réf. 782 59

• Installation 2 A Micro réf. 782 81 B Prise pour alarme biomédicale réf. 782 59 + réf. 782 80 C Poire d’appel réf. 783 62 + réf. 782 59 D Bloc de porte phonic réf. 782 50 E Connexion pour report de phonie inter pupitre principale

Câblage : 4 types d'installation

Pupitre de centralisation

NL Attention : Tous les poussoirs sont connectés en type : contact NF (Normalement Fermé).

Commun 24Vdc Appel malade Présence infirmière Voyant rouge Voyant jaune Voyant vert Présence 2

Jaune Blanc Rouge Noir Phonie Phonie

Attention : Bornes 6 et 7 puissance mini 1,2 Watts maxi 7 Watts S’il n’y a pas de puissance, mettre une résistance de 470 Ω / 5 W

A B Interface imprimante Kit d’alimentation Bus Alimentation pour voyants Protection par disjoncteur Pupitre secondaire Afficheur de couloir Interface Prises pour manipulateur Manipulateur Pupitre de centralisation Indicateur de niveau

réf. 782 99 réf. 782 93 réf. 782 90 réf. 060 17 réf. 782 21 réf. 782 95 réf. 782 30/31/32/35/37 réf. 783 65/68 réf. 783 66/67/69 réf. 782 16/17 réf. 782 29

Mise en service Mise sous tension 1 Mettre le disjoncteur de l’alimentation Bus et de l’alimentation pour voyants sur ON. 2 Mettre l’interrupteur RESET de l’alimentation Bus sur OFF. Vérifier que les voyants verts des alimentations soient allumés. 3 Vérifier la présence secteur sur le pupitre principal (voyants verts allumés).

Lors de la configuration, lorsqu'une direction (1 bornier) n'est pas utilisée, programmer 3 points [...]. – Utiliser obligatoirement les borniers les plus proches des connecteurs Bus (voir description p.9-10).

4 L’écran de l'outil de configuration affiche. LEGRAND - CONFIGURATEUR ELIOCAD Appuyer sur [ ? ] pour interroger un appareil

Conseil : • Au départ de l'installation ne brancher qu'une seule interface, un seul pupitre principal et les alimentations afin de faire un essai de reconnaissance de la chambre par le pupitre. • Si OK continuer l'installation et la programmation.

5 Le placer face à la fenêtre de l’interface.

Configuration des interfaces de chambre

1 Ouvrir la fenêtre de configuration de l'interface.

7 Retirer l’outil. L’écran est le suivant :

2 Basculer le micro - interrupteur sur la position P.

Nota : Si la Led continue à clignoter il y a un problème sur le Bus. Vérifier le câblage.

3 Allumer l’outil de configuration (782 85/86).

INTERFACE DE CHAMBRE 4 DIRECTIONS SERV: X ETAGE: X CH 1: XXX CH2: XXX CH 3: XXX CH4: XXX Variable suivant la référence interface (Ex. : réf. 78230)

La chambre 1 est toujours la plus près de la fenêtre de programation. Si l'interrogation échoue, recommencer à l'étape 3. 8 Renseigner l’écran à l’aide des touches numériques. 9 Replacer l'outil face à la fenêtre de l’interface.

Nota : – Pour la 1re utilisation de l’outil de configuration choisir la langue : presser et maintenir la touche • en allumant l’appareil,

1=F, 2=GB, 3=NL, 4=I, 5=E, 6=P, 7=D LANGUE : FRANCAIS (c) LEGRAND 01/98 presser le numéro correspondant à la langue choisie, puis la touche C pour valider.

10 Presser la touche s pour configurer l'interface. L’outil de configuration émet un BIP lorsque la configuration est effectuée. Nota : Après 2 minutes sans appui sur 1 touche, l’outil émet 10 Bips puis s’éteint. Pour le rallumer, manœuvrer l’interrupteur (OFF - ON).

P 11 Après la configuration, remettre le micro - interrupteur de l’interface sur N. Sa Led verte s’éteint. N 31

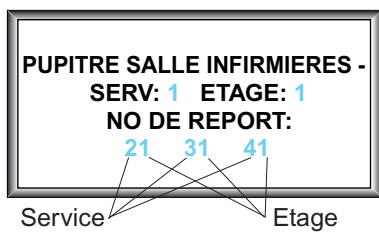

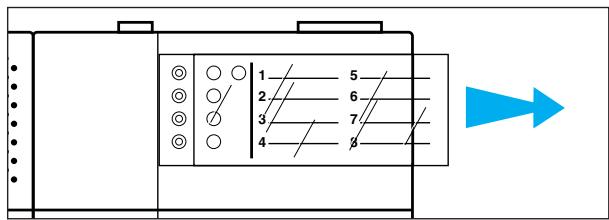

Configuration pupitre principal salles infirmières Repérage des pupitres Avant de commencer la configuration il est nécessaire de repérer les pupitres ainsi que les différents reports d’appels. Les reports d’appels sont programmés par groupes de 4 pupitres. (voir architecture page 3). Exemple de possibilités de report :

5 Allumer l’outil de configuration, son écran affiche :

Groupe 1 (étage 1) Chirurgie (service 1)

4 La configuration par défaut des pupitres réf. 782 16/17 est le mode de fonctionnement pupitre principal, pour ”salle infirmières”. Si le pupitre se trouve en mode pupitre de centralisation, pour le configurer en pupitre principal, 3 3 1 composer sur le clavier :

LEGRAND - CONFIGURATEUR ELIOCAD Appuyer sur [ ? ] pour interroger un appareil

6 Placer l’outil face à la fenêtre du pupitre principal et presser la touche ? . Cardiologie (service 3)

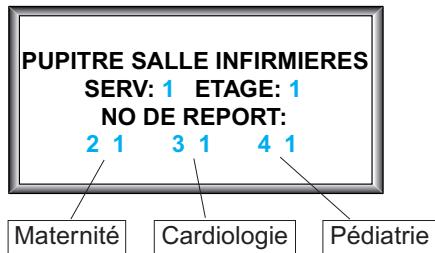

Il est possible de faire un report de 3 pupitres sur un autre. Nota : Un report est automatiquement bi-directionnelle.

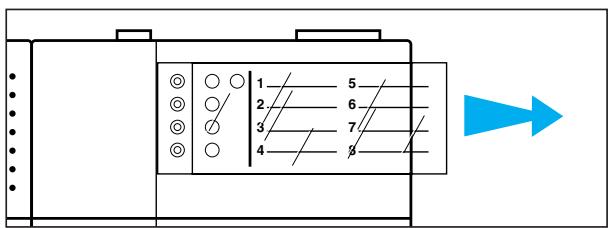

Identification 1 Ouvrir la fenêtre de configuration du pupitre principal

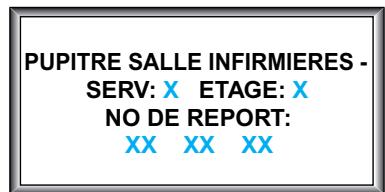

Si l'interrogation échoue recommencer à l'étape 5. 7 Renseigner l’écran en PUPITRE SALLE INFIRMIERES indiquant : SERV: X ETAGE: X NO DE REPORT: • L'adresse du XX XX XX pupitre en configuration (à l’aide des touches numériques); PUPITRE SALLE INFIRMIERES le numéro de SERV: 1 ETAGE: 1 service puis le NO DE REPORT: XX XX XX numéro d’étage. • Les adresses des services vers lesquels on souhaite faire les reports d'appels (numéro d'étage et de service). Exemple : configuration du pupitre Chirurgie PUPITRE SALLE INFIRMIERES SERV: 1 ETAGE: 1 NO DE REPORT: 21 31 41

Marquer le nom des services sur l’étiquette : 1 - Maternité 2 - Cardiologie 3 - Pédiatrie

Si pas de report mettre des [....]. 2 Basculer le micro - interrupteur U sur 1, le 1er afficheur affiche : la Led verte R s’allume. 3 Si la Led clignote, problème sur le Bus, vérifier la connexion de la prise RJ 45. 32

8 Replacer l’outil face à la fenêtre et presser la touche s pour configurer le pupitre principal. L’outil de configuration émet un BIP de validation. 9 Après la configuration, remettre le micro interrupteur U sur 0, l'afficheur s'éteint.

Nota : Si votre installation possède des pupitres antérieurs à la version D pour le 782 16 et C pour le 782 17, ou en cas de non fonctionnement des reports, veuillez modifier la configuration des reports :

• Les interfaces envoient régulièrement leur nº. Après 15 minutes les chambres seront automatiquement reconnues.

1 Ouvrir la fenêtre de configuration du pupitre principal.

4 Suite aux solutions A et B :

2 Basculer le micro - interrupteur U sur 1, le pupitre affiche:

• Vérifier que toutes les chambres apparaissent sur le pupitre principal en faisant défiler l’affichage à l’aide des touches.

3 Vérifier que le combiné est raccroché. 5

4 Sur le clavier composer :

• Remettre le micro - interrupteur T sur 0, tous les afficheurs S T U V 1 s’éteignent.

5 L'affichage devient :

6 Remettre l'interrupteur U sur 0 pour revenir à une utilisation normale.

Pour revenir à la 1re configuration, à l'étape 4, composer :

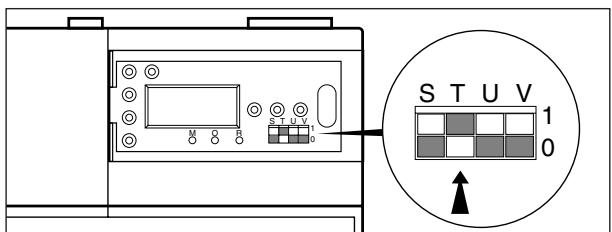

Reconnaissance des chambres sur le pupitre principal 1 Ouvrir la fenêtre de configuration du pupitre principal.

A tout moment de l’exploitation, il est possible de vérifier les chambres enregistrées. Mettre les micro - interrupteurs S et T sur 1 et faire défiler à l’aide des touches ▲ et ▼ Remettre ensuite S et T sur 0.

S T U V 1 0 S T U V 1 0

Effacement d’une chambre

2 Basculer le micro-interrupteur T sur 1 : (par exemple pour la déplacer sur un autre pupitre)

S T U V S T U V M O R

3 Pour la reconnaissance, 2 solutions : Solution A :

• En programme Appel : provoquer un appel puis un effacement dans chaque chambre. • En programme Présence (s) : provoquer une présence puis un effacement de présence. Le pupitre enregistre chaque chambre.

1 Mettre les micro - interrupteurs S et T sur 1.

2 Afficher la chambre à effacer sur la 1re ligne à l’aide des touches. 3 Appuyer sur le poussoir d’effacement de chambre O.

4 Remettre les micro - interrupteurs S et T sur 0.

Configuration pupitre principal Configuration pupitre salles infirmières (suite) de centralisation Volume sonore 1 Ouvrir la fenêtre de configuration. 2 Positionner le micro - interrupteur U sur 1 : le pupitre affiche Ir.

La configuration par défaut des pupitres réf. 782 16 et 782 17 est le mode de fonctionnement pupitre principal “salle infirmières”. Pour configurer le pupitre en pupitre de centralisation 1 Ôter le volet transparent et l’étiquette.

3 Vérifier que le combiné est accroché. 4 Frapper le code * 94 à l’aide du pavé numérique.

5 Le pupitre affiche le niveau actuel du volume. 6 Régler le volume à l’aide des touches du pavé numérique (de 0 à 7). 7 Frapper le code * 94 pour valider et revenir en mode infrarouge : le pupitre affiche Ir. 8 Remettre le micro - interrupteur U sur 0 pour revenir en utilisation normale.

2 Basculer le micro - interrupteur U sur 1, le 1er afficheur affiche : la Led verte R s’allume. 3 Si la Led clignote, problème sur le Bus, vérifier le câblage. 4 Composez le code pour le mode pupitre de centralisation : 3

Test de l'affichage 1 Ouvrir la fenêtre de configuration. 2 Positionner le micro - interrupteur U sur 1 : le pupitre affiche Ir. 3 Appuyer sur le bouton poussoir M. Vous testez alors le panneau d'affichage.

Pour revenir en mode pupitre principal 3 3 composer sur le clavier :

5 Allumer l'outil de configuration, l'écran affiche : POCKET ELIOCAD Appuyer sur [ ? ] pour interroger un appareil

4 Remettre le micro - interrupteur U sur 0 pour revenir en utilisation normale.

Important : Pour la configuration de la fonction centralisation, l’utilisation d’un outil de configuration de version C est impérative. Vérifier l’étiquette située à l’intérieur du compartiment piles sur le volet.

6 Placer l'outil face à la fenêtre et presser la touche ? . 7 Renseigner l'écran à l'aide des touches numériques. PUPITRE DE CENTRALISATION S/E: 2. 1. S/E:

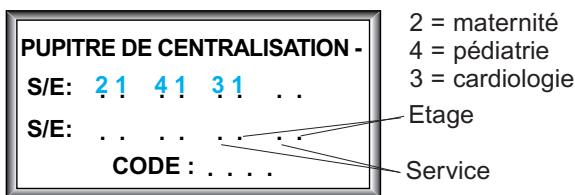

. . . . . . . . CODE : . . . .

Le code est optionnel. 34

2 = maternité 4 = pédiatrie 3 = cardiologie Etage Service

Configuration du bloc porte phonie Inscrire dans le même ordre numérique les services correspondant sur l'étiquette. 1 Maternité 2 Pédiatrie

Le code est optionnel. 8 Replacer l'outil de configuration face à la fenêtre et presser la touche s pour programmer le pupitre. L'outil de configuration émet un BIP de validation. 9 Remettre le micro - interrupteur U sur 0.

Configuration des paramètres La configuration se fait à l’aide de l’outil Eliocad référence 782 85. 1 Ouvrir la fenêtre de configuration du bloc de porte phonie. 2 Basculer le micro - interrupteur U sur 1 : le bloc de porte affiche Ir. 3 Allumer l’outil de configuration, son écran affiche : LEGRAND - CONFIGURATEUR ELIOCAD Appuyer sur [ ? ] pour interroger un appareil 5c m

1 Ouvrir la fenêtre de configuration. 2 Positionner le micro - interrupteur U sur 1 : le pupitre affiche Ir. 3 Vérifier que le combiné est accroché. 4 Frapper le code * 94 à l’aide du pavé numérique. 5 Le pupitre affiche le niveau actuel du volume. 6 Régler le volume à l’aide des touches du pavé numérique (de 0 à 7). 7 Frapper le code * 94 pour valider et revenir en mode infrarouge : le pupitre affiche Ir. 8 Remettre le micro - interrupteur U sur 0 pour revenir en utilisation normale.

Test de l'affichage 1 Ouvrir la fenêtre de configuration. 2 Positionner le micro - interrupteur U sur 1 : le pupitre affiche Ir. 3 Appuyer sur le bouton poussoir M. Vous testez alors le panneau d'affichage.

4 Placer l’outil de configuration face à la fenêtre du bloc de porte phonie et presser la touche ? . Si l'interrogation échoue, recommencer à l'étape 3.

5 Renseigner l’écran en indiquant :

BLOC DE PORTE PHONIESERV: X ETAGE: X CHAMBRE: XXX CODE: XXXX Le Le Le Le

d'Etage (de 0 à 9). de Service (de 0 à 7). de Chambre (de 000 à 999). de Code (de 0 à 9999).

6 Replacer l'outil de configuration face à la fenêtre et presser la touche s pour configurer le bloc de porte phonie. L'outil de configuration émet un BIP de validation. 7 Après la configuration, remettre le micro interrupteur U sur 0, l'afficheur s'éteint.

4 Remettre le micro - interrupteur U sur 0 pour revenir en utilisation normale.

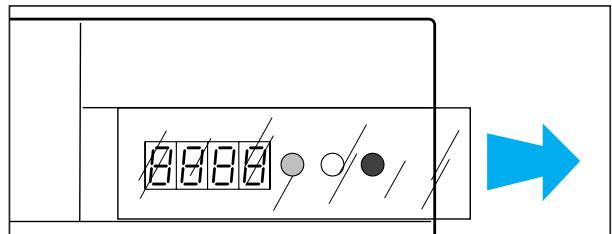

Configuration pupitre secondaire

Ce code est utilisé pour le verrouillage /déverrouillage du produit

1 Ouvrir la fenêtre de configuration.

Le code n’est pas obligatoire. Pour un fonctionnement sans code, remplir la zone avec [....]. Le code peut comporter de 0 à 4 chiffres.

Réglage du volume sonore 1 Ouvrir la fenêtre de configuration. 2 Positionner le micro - interrupteur U sur 1 : le bloc de porte affiche Ir. 3 Vérifier que le combiné est accroché.

3 Le pupitre affiche Ir.

4 Frapper le code * 94 à l’aide du pavé numérique.

4 La Led verte s’allume.

5 Le bloc de porte affiche le niveau actuel du volume.

5 Si la Led clignote, problème sur le Bus, vérifier le câblage.

6 Régler le volume à l’aide des flèches montée et descente (de 0 à 7).

6 Allumer l’outil de configuration. Son écran affiche :

7 Frapper le code * 94 pour valider et revenir en mode infrarouge : le bloc de porte affiche Ir. 8 Remettre le micro - interrupteur U sur 0 pour revenir en utilisation normale.

Test de l’affichage En appuyant sur le bouton poussoir O il est possible de tester la partie affichage du bloc de porte. Voyants de Numéro l'état chambre Zone d'émission réception infrarouge de chambre

Bouton de test de l'affichage

Interrupteur de mode de fonctionnement : 0 : fonctionnement normal 1 : configuration infrarouge

Voyant de configuration : éteint : fonctionnement normal clignotant : erreur configuration ou Bus fixe : mode configuration infrarouge Voyant de verrouillage du produit : éteint : produit non verrouillé allumé : verrouillé

2 Mettre le micro - interrupteur en position 1.

LEGRAND - CONFIGURATEUR ELIOCAD Appuyer sur [ ? ] pour interroger un appareil

7 Placer l’outil contre la fenêtre et presser la touche ? , si l’interrogation échoue, recommencer à l’étape 6. 8 Renseigner l’écran à l’aide des touches numériques.

PUPITRE SECONDAIRE ETAGE : 1 SERVICE : 1 CODE : .…

(code secret d’utilisation du pupitre 1 à 4 chiffres, si pas de code souhaité frapper [....]). 9 Replacer l’outil contre la fenêtre et presser la touche s pour configurer le pupitre, l’outil de configuration émet un BIP de validation. 10 Remettre le micro - interrupteur sur 0 la Led verte s’éteint. 11 Refermer le volet.

Configuration de l’interface imprimante Volume sonore (2 positions) 1 Ouvrir la fenêtre de configuration. OK

2 Positionner le micro - interrupteur U sur 1 : le pupitre affiche Ir.

3 Vérifier que le combiné est accroché (pour la réf. 782 21).

modifications Appuyer 2 secondes

4 Frapper le code * 94 à l’aide du pavé numérique.

6 Régler le volume à l’aide des touches (réglage 0 ou 7).

Retour écran d'accueil modifié

Ecran d'accueil avant configuration

5 Le pupitre affiche le niveau actuel du volume.

7 Frapper le code * 94 pour valider et revenir en mode infrarouge : le pupitre affiche Ir. 8 Remettre le micro - interrupteur U sur 0 pour revenir en utilisation normale.

A partir de l'écran d'accueil

presser : OK HEURE DATE

pas de modification : OK Test de l’affichage 1 Ouvrir la fenêtre de configuration. 2 Vérifier que le micro - interrupteur U se trouve sur 0. 3 Appuyer sur le bouton poussoir O. Vous testez alors le panneau d’affichage.

pas de modification : OK LIGNES PAR PAGE NB: 62 * (10-99)

pas de modification : OK SAUT DE LIGNE AUTO NON (Non-Oui)

pas de modification : OK TEST IMPRIMANTE APPUYER SUR +

OK PROGRAMMATION PRET Ir 11

* nombre de ligne = 0 : impression au fil de l’eau sans en - tête

Configuration de l’interface imprimante (suite) 1 Allumer l'outil de configuration, son écran affiche :

4 Replacer l'outil de configuration face à la fenêtre de l'interface, appuyer sur la touche

LEGRAND - CONFIGURATEUR ELIOCAD Appuyer sur [ ? ] pour interroger un appareil

5 L'outil de configuration émet un BIP lorsque la configuration est effectuée. 2 Placer l'outil de configuration face à la fenêtre de l'interface, appuyer sur la touche .

BIP 6 Eteindre l'outil de configuration.

OK Si l'interrogation échoue, recommencer à l'étape 1. 3 Renseigner l'écran en indiquant :

7 Presser la touche (2 sec.) sur l'interface imprimante pour valider. La configuration est terminée. Remarque :

INTERFACE IMPRIMANTE SERVICE : . ETAGE : .

Renseigner les différentes zones à l'aide des touches numériques

Un seul service (ex. étage 3 service 2)

Tous les services d'un étage er (ex.1 étage)

Tous les services de tous les étages

Lorsque l’imprimante n’est pas allumée ou mal connectée, l’écran suivant apparaît : 23 MAI 03 16:40 IMPRIM OFFLINE

- L’interface mémorise les messages jusqu’à l’affichage suivant : 23 MAI 03 16:40 MEMOIRE PLEINE

- Lorsque le câble Bus est mal connecté l’affichage suivant apparaît : 23 MAI 03 16:40 ERREUR BUS

- Lorsqu’il n’y a plus de papier dans l’imprimante l’affichage suivant apparaît : 23 MAI 03 16:40

PLUS DE PAPIER Configuration de l'afficheur de couloir

Configuration de l'indicateur de niveau

1 Ôter le capot droit.

L'indicateur de niveaux permet d'afficher les appels en cours. Les sorties peuvent commander des voyants ou alimenter d'autres périphériques (sonnerie, buzzer, contacteurs) en 24 Vdc. Cet appareil comporte 10 sorties réparties en 2 voies (voie A et voie B). Chaque voie est configurable séparément. Les sorties A1 à A 4 et B1 à B4 correspondent respectivement à 8 services de l'établissement, donc à 8 pupitres principaux. L'adresse du voyant est donc constituée du n° de service et n° d'étage correspondant à son pupitre associé. Les sorties AS et BS synthétisent tous les deux, les 8 services. Le fonctionnement des voyants est le suivant : chaque voyant est le reflet des appels en cours dans son service.

2 Mettre le micro interrupteur 1 sur 1 0 la Led verte s’allume.

3 Allumer l'outil de configuration, son écran affiche : LEGRAND - CONFIGURATEUR ELIOCAD Appuyer sur [ ? ] pour interroger un appareil

et l'appliquer face à la Led verte.

Evénement Etat des voyants Appel malade Clignotement lent radio Appel sanitaire urgent Clignotement rapide alarme bio-médical Appel tranquillisé Allumé en fixe Appel effacé Extinction Affichage des présences

4 Presser la touche ? , si l’interrogation échoue, recommencer à l’étape 3. 5 Renseigner l’écran à l’aide des touches.

D'autres fonctionnalités sont disponibles sur le produit. Consulter Legrand

1 Ouvrir la fenêtre de configuration. 2 Basculer le micro - interrupteur sur la position P. +C

+A P AFFICHEUR DE COULOIR SERVICE : . ETAGE : .

P N La Led verte s’allume fixe

N 6 Remettre l’outil face à la Led verte et presser la touche s pour configurer l’afficheur. 7 L’outil de configuration émet un BIP de confirmation.

Nota : Si la Led continue à clignoter il y a un problème sur le Bus. Vérifier le câblage.

3 Allumer l’outil de configuration réf. 782 85.

8 Remettre le micro - interrupteur sur O. 9 Remonter le capot.

Important : Pour la configuration de la fonction centralisation , l’utilisation d’un outil de configuration de version C est impérative. Vérifier l’étiquette située à l’intérieur du compartiment piles sur le volet.

Configuration de l'indicateur de niveau (suite) 4 Son écran affiche. LEGRAND - CONFIGURATEUR ELIOCAD Appuyer sur [ ? ] pour interroger un appareil

5 Le placer face à la fenêtre de l’indicateur.

7 Retirer l’outil de configuration. L’écran est le suivant : INDICATEUR DE NIVEAU A: Voy : B:

Si l’interrogation échoue, recommencer à l’étape 3.

8 Renseigner l’écran à l’aide des touches numériques. Pour chaque voyant, on saisit le Service et l’ Etage du service concerné. 9 Replacer l'outil de configuration face à la fenêtre de l'indicateur de niveaux. 10 Presser la touche s . L’outil de configuration émet un BIP lorsque la configuration est effectuée. Nota : Après 2 minutes sans appui sur 1 touche, l’outil émet 10 Bips puis s’éteint. Pour le rallumer, manœuvrer l’interrupteur (OFF - ON).

11 Remettre le micro - interrupteur de l’interface sur N. La Led verte s’éteint.

A la mise sous tension, les afficheurs et les voyants du pupitre clignotent, le buzzer retenti en continu. Puis après 10 secondes les voyants s’éteignent.

Absence du Bus ou inversion de la polarité : • Vérifier les connexions au niveau du boîtier de branchement, • Vérifier que le bouton RESET de l’alimentation Bus est bien en position OFF.

Sur une interface, le voyant vert clignote et les voyants du hublot de couloir s’allument en «chenillard» ou par intermittence. Le poussoir sur l’interface reste sans effet.

Absence du Bus ou inversion de la polarité : • Vérifier les connexions au niveau du bornier rouge et noir.

L’action sur les différents boutons poussoirs d’une chambre reste sans effet. Le voyant vert du pupitre principal est allumé. Le voyant vert de l’interface correspondante reste éteint lorsque l’on bascule l’interrupteur sur la position P.

Absence de l’alimentation pour voyant sur l’interface. Vérifier les connexions au niveau des bornes jaune et blanche.

La première action sur une poire d’appel déclenche un appel d’urgence (clignotement rapide des voyants rouges).

L’appel sanitaire et/ou l’alarme biomédicale sont inutilisés : • Shunter les bornes n°2-1 et/ou n°3-1.

Sur un bloc de porte phonie, les voyants s'allument en "chenillard".

Le bloc de porte phonie n'est pas configuré ou le Bus est absent : • Vérifier la configuration du bloc de porte phonie à l'aide de l'outil de configuration, • Vérifier les connexions au niveau bornier Bus.

Sur un bloc de porte phonie, un des voyants clignote rapidement au lieu de s'allumer ou de clignoter normalement.

Le bloc de porte phonie à détecté un problème de voyant : • Vérifier l'ampoule du hublot de couloir, • Vérifier le câblage de la sortie voyant.

Sur une interface, un des voyants rouge clignote rapidement au lieu de s’allumer ou de clignoter normalement.

L’interface a détecté un problème de voyant ou de poussoir : • Vérifier l'ampoule du hublot de couloir, • Vérifier le câblage de la sortie voyant, • Vérifier le câblage des poussoirs en NF. Les entrées inutilisées doivent être court - circuitées.

Fonctionnement des pupitres Pupitre principal sans phonie réf. 782 16 Voyants d'appel Appareil sous tension

N° de chambre d'où provient l'appel

Tranquillisation des appels Appuyer sur la touche

Appel sanitaire : intervention obligatoire de l'infirmière

Appel tranquillisé, en attente d'intervention

Infirmière présente dans la chambre

Appel d'urgence de l'infirmière depuis la chambre

2ème présence dans la chambre (médecin,aide soignante, etc...)

Appel d'urgence par la 2ème personne présente dans la chambre

Appel d'urgence avec 2 présences

Renvoi des appels vers un autre service PUPITRE SALLE INFIRMIERES SERV: 1 ETAGE: 1 NO DE REPORT: 2 1 3 1 4 1

3 PEDIATRIE Pédiatrie

1 Au préalable, la programmation du pupitre aura été réalisée à l'aide de l'outil de configuration (voir exemple p. 29).

Activer un renvoi d'appel

2 Inscrire le nom des services où pourront être renvoyés les appels. Bien respecter l'ordre dans lequel ont été saisis les services destinataires du renvoi sur l'outil de configuration. ex. : 1=maternité 2=cardiologie 3=pédiatrie

N° de position du report du destinataire (1, 2 ou 3)

Exemple : maternité en position 1 sur le paramètre de report et sur l’étiquette du pupitre. 2 1

Annuler un renvoi Composer :

Possible uniquement à partir du pupitre renvoyé

1 MATERNITE Visualisation des renvois sur le pupitre Exemple 1 : les appels de ce pupitre sont renvoyés au service pédiatrie.

1 MATERNITE 2 CARDIOLOGIE

3 PEDIATRIE Exemple 2 : Ce pupitre reçoit en plus des siens, les appels des services cardiologie et pédiatrie

1 MATERNITE 2 CARDIOLOGIE

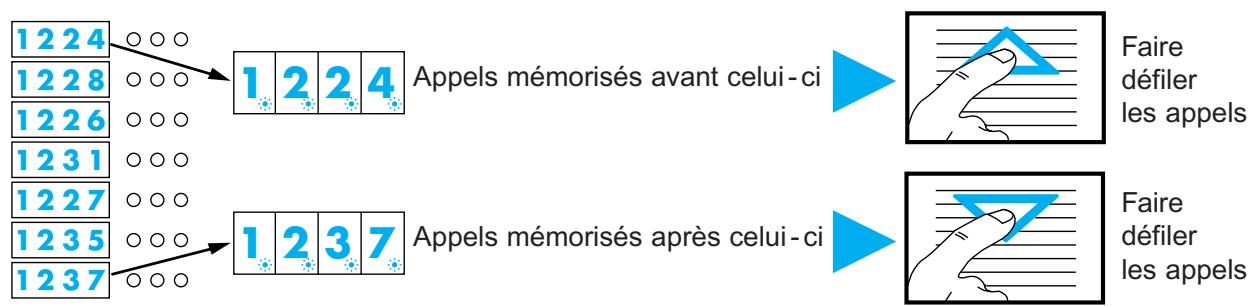

3 PEDIATRIE Défilement des appels mémorisés 12 2 4 12 2 8 12 2 6

Appels mémorisés avant celui-ci

Faire défiler les appels

Appels mémorisés après celui-ci

Faire défiler les appels

12 3 1 12 2 7 12 3 5 12 3 7

Fonctionnement des pupitres

Pupitre principal avec phonie réf. 782 17 Voyants d'appel Appareil sous tension

N° de chambre d'où provient l'appel

Appel sanitaire : intervention obligatoire de l'infirmière

Appel tranquillisé, en attente d'intervention

Infirmière présente dans la chambre

Appel d'urgence de l'infirmière depuis la chambre

2ème présence dans la chambre (médecin,aide soignante, etc...)

Appel d'urgence par la 2ème personne présente dans la chambre

Appel d'urgence avec 2 présences

Communication avec les chambres / pupitres Décrocher ou appuyer sur la touche

Avant de raccrocher, effacer éventuellement l'appel

Répondre à l'appel d'un patient

Composer le N° de la chambre Exemple : 1454 2

ou Appeler toutes les chambres

- Pour raccrocher en mains libres presser sur la touche

ou Appeler les chambres avec 1re présence affichée

Tranquilliser tous les appels

Décrocher ou appuyer sur la touche

Appeler la chambre affichée sur la Avant de raccrocher, effacer éventuellement l'appel 1re ligne

Composer sur le clavier : 1

ou Appeler le pupitre de centralisation 2

- Pour raccrocher en mains libres presser sur la touche

ou Appeler un autre pupitre principal

Attention ! Sur les pupitres ou les blocs de porte phonie, il faut impérativement racrocher en main libre ou avec le combiné tout appel répondu. (Sinon la direction devient inactive).

N° du service destinataire (1, 2 ou 3)

ou Répondre à un appel entrant

– Provenant d'un autre pupitre principal, du pupitre de centralisation ou de bloc de porte phonie. – Un appel entrant est signalé par une sonnerie type téléphone.

Fonctionnement des pupitres

Pupitre principal avec phonie réf. 782 17 (suite) Renvoi des appels vers un autre service

N° du service destinataire (1, 2 ou 3)

1 Inscrire le nom des services où sont renvoyés les appels.

2 Avant de renvoyer les appels, vérifier que le combiné est raccroché et la ligne non occupé.

Votre pupitre renvoi les appels vers un autre service

1 MATERNITE 2 CARDIOLOGIE 3 PEDIATRIE

Votre pupitre reçoit les appels d'un autre service

les appels de ce pupitre sont renvoyés au service pédiatrie

Ce pupitre reçoit les appels des services cardiologie et pédiatrie en plus des siens

1 MATERNITE 2 CARDIOLOGIE

Possible uniquement à partir du pupitre renvoyé

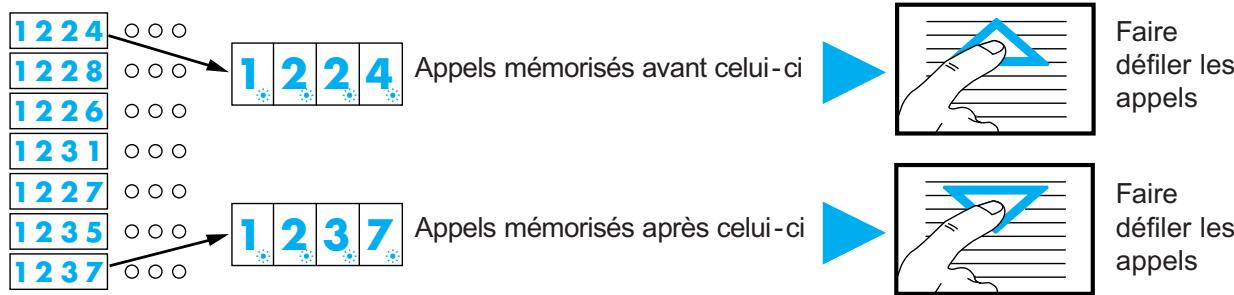

Défilement des appels mémorisés 12 2 4 12 2 8 12 2 6

Appels mémorisés avant celui - ci

Faire défiler les appels

Appels mémorisés après celui - ci

Faire défiler les appels

12 3 1 12 2 7 12 3 5 12 3 7

Code d'utilisation du pupitre de centralisation Le pupitre de centralisation peut être verrouillé par un code secret de 1 à 4 chiffres. Ce code n'est pas obligatoire, pour un fonctionnement sans code, remplir la zone avec [....]. Le verrouillage, en cas d'utilisation du code, est automatique au bout de 5 minutes si aucun appui sur une touche du pupitre n'a été effectué.

Visualisation verrouillage Quand le produit est verrouillé, les leds jaunes s'allument comme suit :

Lorsque le pupitre est verrouillé, seule la visualisation des états des chambres est active. Les fonctions phonie, tranquillisation et effacement d'appels sont inhibées. Pour accéder à ces fonctions, il faut frapper le code secret programmé. Une fois le pupitre déverrouillé, il est possible de le bloquer en frappant de nouveau le code. Au bout de 5 minutes d'inactivité, le pupitre se verrouille automatiquement.

... Quand le produit est déverrouillé, les leds jaunes s'allument comme suit :

Fonctionnement des pupitres

Pupitre de centralisation sans phonie réf. 782 16 Le pupitre de centralisation offre les mêmes fonctions qu'un pupitre principal dans la ”salle infirmières”, mis à part la fonction report qui n'existe pas.

Appel sanitaire : intervention obligatoire de l'infirmière

Appel tranquillisé, en attente d'intervention

Infirmière présente dans la chambre

Appel d'urgence de l'infirmière depuis la chambre

2ème présence dans la chambre (médecin,aide soignante, etc...)

Appel d'urgence par la 2ème personne présente dans la chambre

Appel d'urgence avec 2 présences

Appareil sous tension

N° de chambre d'où provient l'appel

Tranquillisation des appels Appuyer sur la touche

La fonction tranquillisation est effectuée dans un premier temps aux 4 services numérotés 1, 2, 3 et 4, puis 5 secondes après aux 4 services 5, 6, 7 et 8.

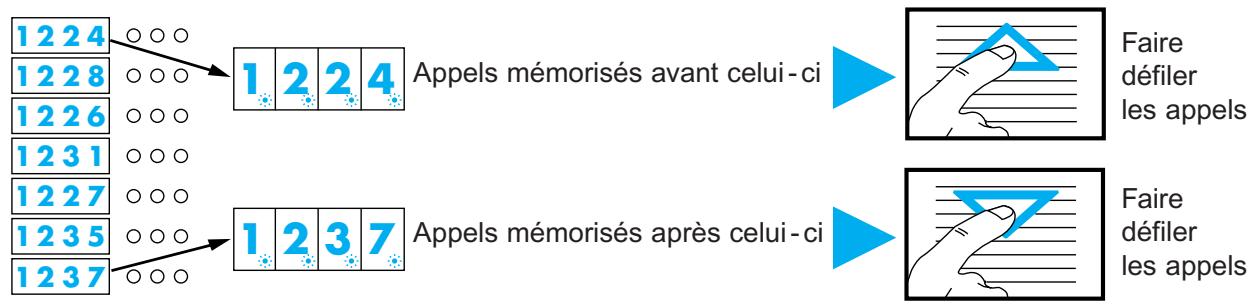

Défilement des appels mémorisés 12 2 4 12 2 8 12 2 6

Appels mémorisés avant celui - ci

Faire défiler les appels

Appels mémorisés après celui - ci

Faire défiler les appels

12 3 1 12 2 7 12 3 5 12 3 7

Pupitre de centralisation avec phonie réf. 782 17 Le pupitre de centralisation offre les mêmes fonctions qu'un pupitre principal dans la salle d'infirmière, mis à part la fonction report qui n'existe pas.

Voyants d'appel Appareil sous tension

N° de chambre d'où provient l'appel

Appel sanitaire : intervention obligatoire de l'infirmière

Appel tranquillisé, en attente d'intervention

Infirmière présente dans la chambre

Appel d'urgence de l'infirmière depuis la chambre

2ème présence dans la chambre (médecin,aide soignante, etc...)

Appel d'urgence par la 2ème personne présente dans la chambre

Appel d'urgence avec 2 présences

Communication avec les chambres/pupitres Décrocher ou appuyer sur la touche

Avant de raccrocher, effacer éventuellement l'appel

Répondre à l'appel d'un patient

Composer le N° de la chambre Exemple : 1454 1

ou Appeler toutes les chambres Remarque :

- Pour raccrocher en mains libres presser sur la touche

Attention ! Sur les pupitres ou les blocs de porte phonie, il faut impérativement racrocher en main libre ou avec le combiné tout appel répondu. (Sinon la direction devient inactive).

Appeler les chambres avec 1re présence affichée

Tranquilliser tous les appels

Fonctionnement des pupitres

Pupitre de centralisation avec phonie réf. 782 17 (suite) Décrocher ou appuyer sur la touche

Appeler la chambre affichée sur la Avant de raccrocher, effacer éventuellement l'appel 1re ligne

Composer sur le clavier : 1

ou Appeler un pupitre principal Remarques :

en mains libres presser sur la touche

N° du service destinataire (1 à 8)

Répondre à un appel entrant

- Si le pupitre est verrouillé, composer le code avant de décrocher

– Provenant d'un pupitre principal. – Un appel entrant est signalé par une sonnerie type téléphone. – Il suffit de décrocher le combiné ou d’appuyer sur la touche main libre pour répondre à l’appel entrant.

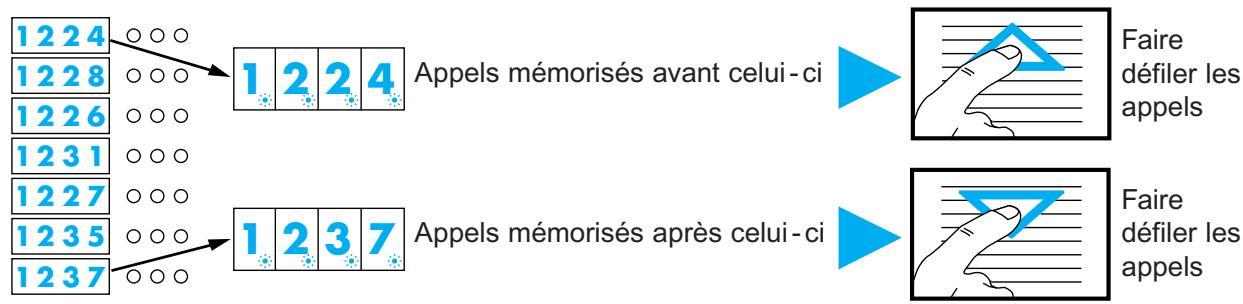

Défilement des appels mémorisés 12 2 4 12 2 8 12 2 6

Appels mémorisés avant celui - ci

Faire défiler les appels

Appels mémorisés après celui - ci

Faire défiler les appels

12 3 1 12 2 7 12 3 5 12 3 7

Fonctionnement du bloc de porte phonie

Fonctionnement en mode "chambre" 1

Tout appel ou alarme biomédicale de la chambre est affiché sur le bloc de porte phonie et est transmis aux autres appareils de l'installation. Les présences sont activées et désactivées par appui successifs sur les touches 1 et 2.

Phonie Lorsque la chambre est appelée en phonie, trois signaux sonores sont émis par le bloc de porte phonie. Le bloc de porte phonie intègre un système de secret qui évite l'écoute du malade sans son accord. Sans action sur la poire d'appel, le microphone de la chambre reste inactif et le patient ne peut que parler à la personne appelante. Par contre, l'écoute des messages du personnel soignant est possible. Pour lever le secret, c'est à dire pouvoir être écouté, le patient doit appuyer sur la poire d'appel. La levée du secret est active jusqu'à la fin de la communication. Le secret est levé automatiquement lorsque la chambre est en appel ou en tranquillisation.

Fonctionnement en mode "pupitre"

situé sous l'afficheur (allumé = verrouillé). Pour déverrouiller, il suffit de composer le code secret programmé. Une fois déverrouillé, le voyant jaune s'éteint et les fonctions sont accessibles. Pour verrouiller de nouveau le bloc de porte, composer le code secret. Remarque : s'il n'y a aucune présence, le fait de composer le code secret fait passer la chambre en présence infirmière. Le bloc de porte est alors déverrouillé.

Fonctions "tranquillisation" Cette fonction est accessible produit déverrouillé. La tranquillisation permet de signaler au patient que son appel est pris en compte. La tranquillisation s'effectue sur tous les appels malade ou radio en même temps.

Fonctions "phonie" Cette fonction est accessible produit déverrouillé. La phonie permet de dialoguer avec le patient d'une autre chambre. Pour établir une communication : 1. Décrocher le combiné ou appuyer sur le bouton "mains libres". 2. Composer le numéro de la chambre : le bloc de porte émet 3 BIP. 3. Dialoguer avec la chambre. 4. Raccrocher ou appuyer sur le bouton "mains libres" pour arrêter la communication. Fonction complémentaire : lorsqu'une présence est activée dans une chambre, le bloc de porte phonie émet un signal sonore lorsqu'une autre chambre appelle.

Le bloc de porte assure depuis la chambre toutes les fonctions des pupitres Eliocad. Ces fonctions ne sont accessibles que lorsque une présence est activée dans la chambre. Une fois la présence affichée, le bloc de porte affiche l'état des chambres de l'installation. Le bloc de porte affiche une seule chambre à la fois. Si plusieurs chambres sont en appel ou en présence, il est possible d'y accéder avec les touches montée et descente.

Verrouillage/déverrouillage du bloc de porte Les fonctions tranquillisation phonie et effacement d'appel sont verrouillables. Si un code a été programmé (voir configuration), il est nécessaire de le composer pour y accéder. Le verrouillage est signalé par le voyant jaune 51

Fonctionnement du bloc de porte phonie

Le pavé numérique permet : • combiné accroché : - le verrouillage/déverrouillage du produit - l’accès au réglage de volume (* 94 en mode infrarouge uniquement) voir configuration page 30 • combiné décroché : - la composition des numéros pour la phonie : ✆ 4 chiffres : appel d’une chambre ✆ *0 : appel de la chambre affichée ✆ *22 : diffusion vers les chambres en présence infirmière ✆ *23 : diffusion vers toutes les chambres ✆ *9 : appel du pupitre principal 1

Ces deux touches permettent de faire défiler les appels ou de régler le volume. Cette touche efface les appels. Elle est active uniquement lorsqu’une liaison phonie avec la chambre est établie. Cette touche tranquillise les appels. Elle est active seulement lorsqu’il y a une présence et que le produit est déverrouillé. Ces 3 voyants indiquent l’état de la chambre. C’est la recopie du hublot de couloir. Cette touche permet de mettre et d’effacer une deuxième présence (médecin, aide soignante). Cette touche permet de mettre et d’effacer la présence infirmière. Ce voyant indique l’occupation de la ligne phonie. Ce voyant indique que la phonie est en mode mains libres. Cette touche permet de passer du mode combiné au mode mains libres. 52

Voyants de l'état chambre Numéro de chambre

M Voyants de verrouillage du produit : - éteint : produit non verrouillé - allumé : verrouillé

Fonctionnement de l’interface imprimante

Chaque message passant sur le Bus est imprimé. De plus chaque interface de chambre se teste toutes les 15 minutes et envoie le résultat du test (Déclaration OK ou Chambre HS).

Exemples d'impression

Siège social 128, av. du Maréchal-de-Lattre-de-Tassigny 87045 Limoges Cedex - France 05 55 06 87 87 + télex : 580048 F télécopieur : 05 55 06 88 88
