CABRIO 433L - Débroussailleuse MCCULLOCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débroussailleuse thermique à moteur 2 temps
Marque	McCulloch
Modèle	Cabrio 433L
Cylindrée du moteur	33 cm³
Puissance maximale	0,9 kW (ISO 8893)
Régime de l'axe de sortie	7000 tr/min
Régime de ralenti	2900 tr/min
Capacité du réservoir de carburant	480 cm³
Mélange carburant recommandé	40:1 (essence sans plomb / huile 2 temps)
Poids (sans carburant, équipement de coupe et sécurité)	6,6 kg
Bougie	Champion RCJ-6Y (écartement 0,6 mm)
Équipements de coupe compatibles	Tête de coupe à fil (Ø 2,4 mm) ou lame métal
Niveau de puissance sonore garanti	117 dB(A)
Niveau de pression acoustique aux oreilles (tête de coupe)	99,8 dB(A)
Niveau de vibrations aux poignées (tête de coupe, gauche/droite)	6,4 / 8,1 m/s²
Diamètre du trou central de la lame	25,4 mm
Distance de sécurité minimale	15 mètres (50 pieds)
Fonctions principales	Coupe d'herbe, mauvaises herbes, broussailles jusqu'à 1 cm de diamètre, fauchage, balayage
Entretien courant	Nettoyage filtre à air toutes les 5 h, remplacement bougie annuel, réglage carburateur si nécessaire
Pièces de rechange	Utiliser exclusivement des pièces McCulloch (filtre, bougie, lame, tête de coupe, etc.)
Garantie et réparabilité	Réparations par distributeur agréé ; déclaration de conformité CE

FOIRE AUX QUESTIONS - CABRIO 433L MCCULLOCH

Quel type de carburant utiliser pour la McCulloch CABRIO 433L ?

Utilisez un mélange d'essence sans plomb et d'huile deux temps de qualité, dans un rapport de 40:1. Nous recommandons l'huile McCulloch. Ne jamais utiliser d'huile automobile ou marine.

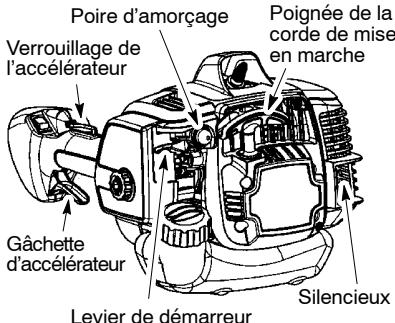

Comment démarrer le moteur à froid ?

Placez l'appareil sur une surface plane, pressez 6 fois la poire d'amorçage, mettez le levier de démarreur en position "START", puis tirez fort sur la corde de démarrage. Laissez tourner 10-15 secondes avant d'accélérer.

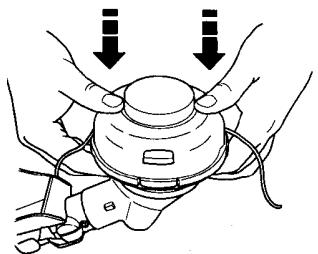

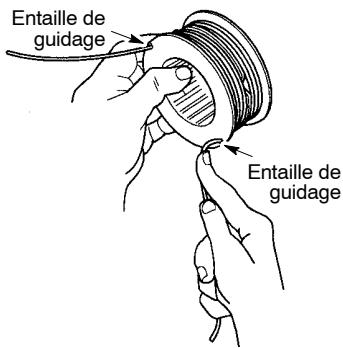

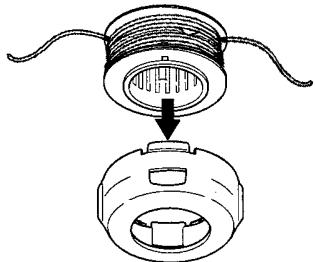

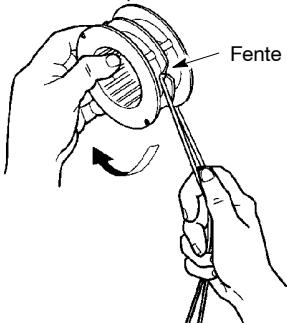

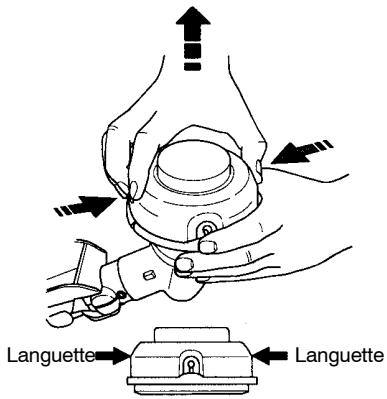

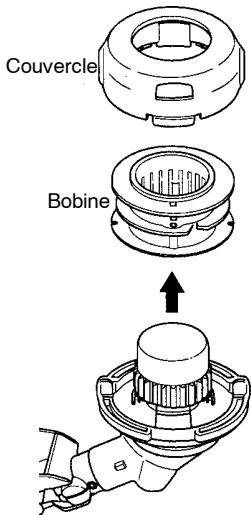

Comment remplacer le fil de coupe ?

Arrêtez le moteur et débranchez la bougie. Appuyez sur les languettes latérales de la tête de coupe, retirez le couvercle et la bobine. Remplacez par une bobine pleine ou enroulez 4,5 m de fil McCulloch de 2,4 mm de diamètre. Repliez le fil en deux, insérez la boucle dans la fente centrale, enroulez dans le sens horaire, puis faites passer les brins dans les orifices de sortie. Remettez le couvercle jusqu'au déclic.

Quelle est la distance de sécurité à respecter ?

Tenez les personnes et les animaux à au moins 15 mètres (50 pieds) de la zone de travail. Le fil ou la lame peuvent projeter des objets à grande vitesse.

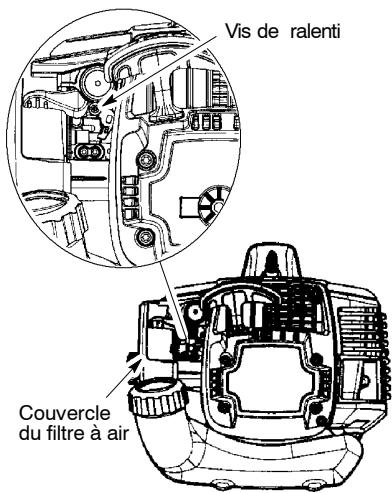

Comment régler le ralenti du moteur ?

Laissez le moteur tourner au ralenti. Tournez la vis de réglage au ralenti dans le sens horaire pour augmenter la vitesse si le moteur cale, ou antihoraire pour la diminuer si la tête de coupe tourne au ralenti. Après réglage, la tête ne doit pas tourner au ralenti.

Puis-je utiliser une lame métallique avec la tête de coupe ?

Non, n'utilisez jamais la lame métallique avec l'accessoire coupe-herbe. Utilisez soit la tête de coupe pour l'herbe, soit la lame pour broussailles. Les deux nécessitent des montages différents.

Comment entretenir le filtre à air ?

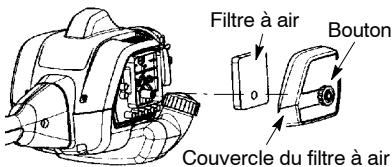

Nettoyez le filtre à air toutes les 5 heures de fonctionnement. Retirez le couvercle, enlevez le filtre, lavez-le à l'eau savonneuse (pas d'essence), séchez-le, puis remettez en place.

Que faire si le moteur ne démarre pas ?

Vérifiez que l'interrupteur ON/STOP est sur "ON". Si le moteur est noyé, placez le levier sur "RUN", maintenez l'accélérateur enfoncé et tirez la corde. Assurez-vous qu'il y a du carburant dans le réservoir et que la bougie n'est pas encrassée. Sinon, contactez un distributeur agréé.

Comment ranger l'appareil pour l'hiver ?

Videz le réservoir de carburant, faites tourner le moteur jusqu'à l'arrêt pour purger le carburateur. Nettoyez l'appareil, huilez les parties métalliques, retirez la bougie, versez une cuillère à café d'huile 2 temps dans le cylindre, tirez lentement la corde 8-10 fois, puis remettez une bougie neuve. Rangez dans un endroit sec et hors de portée des enfants.

Quels accessoires en option sont compatibles ?

Le modèle Cabrio 433L peut recevoir des accessoires optionnels via le raccord : coupe-bordure, souffleuse/aspirateur, cultivateur, taille-haie, échenilloir, etc. Chaque accessoire nécessite la lecture de son manuel d'instructions et le respect des consignes de sécurité.

MODE D'EMPLOI CABRIO 433L MCCULLOCH

RENSEIGNEMENTS IMPORTANTS: Avant d'utiliser cet appareil, veillez lire attentivement les instructions et assurez-vous de les avoir compris. Conservez les instructions pour référence ultérieure.

Description des pièces 22 Réparations et réglages 37

Identification des Symboles 23 Rangement 39

Règles de Sécurité 23 Tableau de Dépannage 40

Montage 26 Fonctionnement 30 Déclaration de Conformité 41

Entretien 37 Données Techniques 42

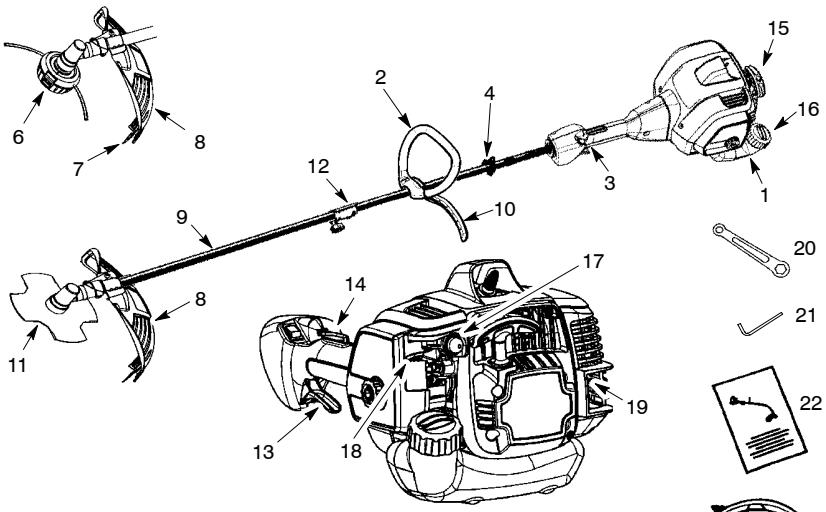

Description des PIECES

1. Réservoir de carburant
2. Poignée anneau

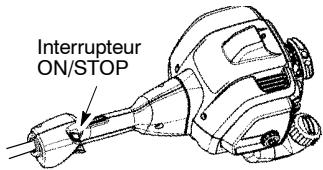

3. Interrupteur ON/STOP
4. Bride de bandoulière
5. Bandoulière
6. Tête de coupe
7. Lame coupe-fil
8. Protecteur de combinaison
9. Axe
10. Lame
11. Raccord
12. Gachette d'accélérateur
13. Verrouillage de l'accélérateur
14. Poignée de la corde de mise en marche
15. Capuchon de remplissage (carburant)
16. Poire d'amorçage
17. Lever de démarreur
18. Silencieux
19. Clé
20. Clé hexagonale
21. Manuel d'Instructions
22. Gaine de transport

Identification des symboles

A. AVERTISSEMENT! Cette débroussailluse peut être dangereuse! Une utilisation imprudente ou incorrecte peut provoquer des blessures graves ou mortelles. B. Lisez très attentivement le manuel d'instructions avant d'utiliser la débroussailluse. C. Utilisez toujours: Un protège-oreilles, des lunettes de sécurité, casque de sécurité, des bottes et des gants. D. DANGER: La lame peut se projeter violemment hors de matières qu'elle ne coupe pas. Cette projection peut causer l'amputation de bras ou jambes. Tenez les gens et les animaux éloignés de 15 mètres (50 pieds). E. AVERTISSEMENT! La fil de coupe ou la lame peut projeter violemment les objets. Vous risquez d'être aveuglé ou blessé. Veillez à vous protéger les yeux et les jambes. F. L'utilisateur de la machine doit s'assurer que personne ne se trouve dans un rayon de moins de 15 mètres lorsque l'appareil est en fonctionnement. Lorsque plusieurs utilisateurs sont en train de travailler dans la même zone, une distance de sécurité d'au moins 15 mètres est à respecter. G. Utilisez de l'essence sans plomb ou de l'essence avec plomb de haute qualité et un huile deux temps mélangée dans un rapport de 2,5%. H. Les poignées-guidon doivent être positionnées uniquement sous la flèche. I. Interrupteur ON/STOP du moteur J. Niveau de puissance sonore garanti (conformément à la Directive 2000/14/CE) K. Fréquence maximum de rotation de la broche, rpm

Règles de sécurité

AVERTISSEMENT: Lorsque vous employez n'importe quel appareil de jardinage, il faudra toujours respecter des précautions fondamentales de sécurité afin de réduire le risque d'incendie et de blessures graves. Lisez et observez toutes les instructions.

ADANGER: Cet appareil à moteur peut devenir dangereux! L'utilisateur a la responsabilité d'observer toutes les instructions et avertissements. Lisez le manuel d'instructions complètement avant d'utiliser l'appareil! Familiarisez-vous profondément avec les contrôles et avec l'utilisation correcte de l'appareil. Limitez l'utilisation de cet appareil aux personnes qui ont lu, qui comprennent et qui peuvent bien respecter les instructions et avertissements qui se trouvent dans le manuel et sur l'appareil. Ne permettez jamais que les enfants utilisent cet appareil.

ADANGER: N'employez jamais les lames avec l'accessoire de coupe-herbe. N'employez de dispositifs pour battre au fléau avec tous accessories. Cet appareil (une fois utilisé avec l'accessoire du coupe-herbe) a été conçu exclusivement comme coupeur à ligne. L'utilisation de tous les autres accessoires avec l'accessoire de coupe-herbe augmentera le risque de dommages.

AVERTISSEMENT: Le fil de coupe ou la lame peut projeter violément les objets. Vous risquez d'être aveugle ou blessé. Veiliez à vous protéger les yeux et les jambes. Tenez le corps éloigné du fil qui tourne.

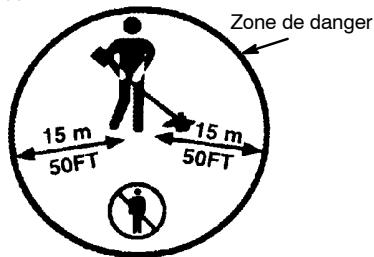

AVERTISSEMENT: Zone de danger des objets projetés. Le fil de coupe ou la lame peuvent projeter violément les objets. Vous risquez d'aveugler ou de blesser des personnes tiers. Ne laissez ni personnes ni animaux s'approcher à moins de 15 mètres.

A VERTISSEMENT: N'utilise pas la tête de coupe pour attacher la lame.

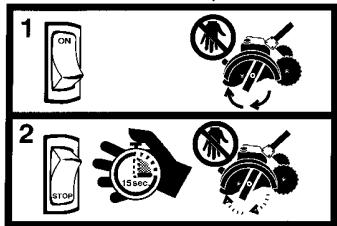

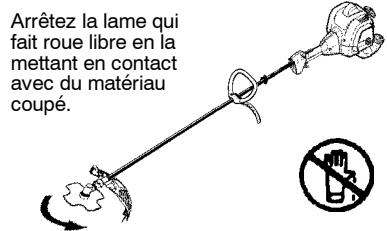

AVERTISSEMENT: La lame continue à tourner après avoir relâché l'accélérateur ou arrêté le moteur. La lame en rotation peut projeter des objets ou vous couper gravement si vous touchez. Arrêtez la lame en touchant la matière coupée avec le côté droit de la lame en rotation.

Sécurité de l'utilisateur

A VARIATISSEMENT: Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut, dans certaines circonstances, perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser cette machine.

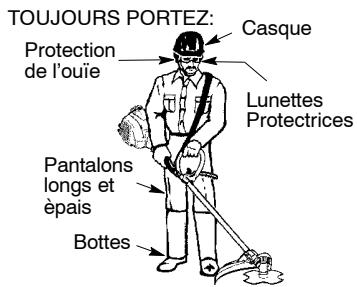

• Equipiez-vous bien. Quand vous utilisez ou entretenez votre outil, portez toujours des lunettes de sécurité ou une protection des yeux similaire (lunettes de sécurité disponibles). La protection des yeux devrait être marquée Z87. Utilisez un casque si les troncs à sectionner font plus de 2 m de haut. Pour les travaux poussièreux, portez toujours un masque.
• Portez toujours des pantalons longs et épais, des manches longues, des bottes et des gants. On recommande l'utilisation de jambières.
• Toujours protection de pieds d'usure. Ne travailliez pas pieds nus et ne portez pas de sandales.
• Attachez-vous les cheveux pour qu'ils ne dépassent pas les épaules. Attachez ou enlevez tous les vêtements amples et les bijoux ou les vêtements qui ont des attaches, des bretelles, des pompons, etc. qui pendent. Ils peuvent se prendre dans les pièces mobiles.
• Si vous êtes bien couvert(e), cela vous aidera à vous protéger contre les débris et brins de plantes toxiques qui sont projetés par la ligne/lame qui tourne.
• Soyez vigilant(e). N'utilisez pas l'appareil quand vous êtes fatigué, malade ou sous influence de l'alcohol, des drogues ou des médicaments. Portez attention à ce que vous faites et faites preuve de bon sens.
• Portez un dispositif de protection de l'ouie. L'exposition longue ou continue aux niveaux élevés de bruit peut causer l'affaiblissement d'audition permanent.
• Ne mettez pas l'appareil en marche ni laissez pas tourner le moteur dans un endroit fermé. Respirer la vapeur d'essence peut nous tuer.
• Conservez les poignées libres d'huile et de carburant.
• Utilisez toujours le poignée-guidon et la bandoulière correctement posée sur l'épaule. Voir MONTAGE.

Sécurité de l'appareil et dans le maintien

A AVENTISSEMENT: Arrêtez l'appareil et débranchez toujours la boujie quand vous faites le mainien, sauf les réglages du carburateur.

• Jetez toute lame tordue, déformée, craquelée, brisée ou autrement endommagée. Avant d'utiliser l'appareil, remplacez toute pièce de la tête de coupe qui est ébréchée, brisée ou endommagée.
• Entretenez l'appareil selon les méthodes recommandées. Maintenez la lame affilée. Conservez la ligne de coupe à la bonne longueur. N'utilisez que le fil de coupe de 2,4 mm de diamètre de marque McCulloch. Ne utilisez pas jamais débroche, de corde, de ficelle, etc.
• Installez bien la protection requise avant d'utiliser l'appareil.
• N'utilisez que la lame ou la tête de coupe spécifiées ; assurez-vous qu'elle est correctement installée et enclenchée en toute sécurité.
• Ne démarrez jamais le moteur sans le carter de protection de l'embrayage. Des pièces pourraient se séparer et blesser gravement quelqu'un. Assurez-vous que la lame ou la tête de coupe ne tourne plus lorsque le moteur est au point mort.
• Entreprenez les réglages du carburateur, en évitant que la lame ou la ligne de coupe ne touche quelqu'objet que ce soit. Tenez l'appareil à la main et n'utilisez pas la bandouillière.
• Tenez les personnes tiers à l'écart lors du réglage du carburateur.
• Employez exclusivement les accessoires et les pièces de rechange McCulloch recommandées.
• Faites faire toutes les réparations/tout l'entretien qui ne sont pas expliqués dans ce manuel par le distributeur de service autorisé.

Sécurité du carburant

• Mêlez et versez le carburant dehors. Éloignez-vous des étincelles et des flammes.
• Employez un réseau approuvé pour l'essence.
• Ne fumez pas et ne permettez à personne de fumer près du carburant ni pendant l'utilisation de l'appareil.
• Evitez de renverser le carburant ou l'huile.
• Essuvez tous les déversements de carburant.
• Éloignez-vous au moins de 3 mètres (10 pieds) de l'endroit de ravitaillement avant de mettre le moteur en marche.
• Videz le réservoir avant d'entreposer l'appareil. Utilisez tout le carburant restant dans le carburateur en démarrant le moteur et en le laissant tourner jusqu'à son arrêt complet.
• Arrêtez le moteur et laissez l'appareil se refroidir avant d'enlever le bouchon du réservoir voir de carburant.
• Rangez toujours le carburant dans un réseaux approuvé pour les liquides inflammables.

Sécurité de COUPE

AVERTISSEMENT: Inspectez la zone à débroussailler avant chaque utilisation. Enlevez les éléments (pierres, verre brisé, clous, fil de fer, cordes, etc.) pouvant être projetés ou se prendre dans la tête de coupe ou la lame.

• Ne laissez ni enfants, ni spectateurs, ni animaux s'approcher à moins de 15 mètres. Arrêtez le moteur immédiatement si la distance de sécurité n'est pas respectée.
• Maintenez le moteur toujours à votre droite.
• Maintenez l'unité fermement avec vos deux mains.
• Prenez une position ferme et équilibrée. Ne vous penchez pas.

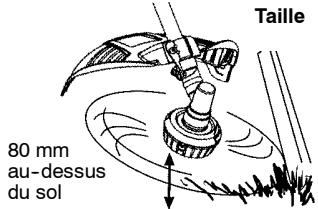

• Maintenez la lame ou la tête de coupe sous le niveau de la ceinture.
• Ne soulevez pas le moteur au-dessus de votre taille. Éloignez toutes les parties de tout corps de la lame, de la tête de coupe et du silencieux lorsque le moteur est allumé.
• Coupe de votre gauche à votre droit. Si vous coupez avec le fil du côté droit du protecteur, le fil éloignera des déchets. N'utilisez l'appareil que le jour ou sous une lumière artificielle. N'utilisez l'appareil que dans le cadre décrit dans ce manuel.

Transport et entreposage

• Laissez le moteur refroidir et attachez bien l'appareil avant de l'entreposer ou de le transporter dans un véhicule.
• Videz le réservoir avant d'entreposer ou de transporter l'appareil. Utilisez tout le carburant restant dans le carburateur en démarrant le moteur et en le laissant tourner jusqu'à son arrêt complet.
• Entreposez l'appareil et le carburant dans un endroit où il ne risque pas d'y avoir d'étincelles ou de flammes ouvertes provenant de chauffe-eau, moteurs électriques, interrupteurs, chaudières, etc.
• Entreposez l'appareil de façon que la lame ou la lame de limiteur de la ligne ne puissent pas provoquer d'accidents. L'appareil peut être suspendu par l'axe.

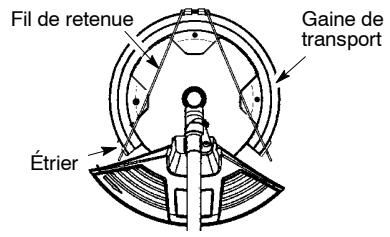

• Couvrez la lame avec la gaine de transport avant de l'entreposer ou de le transporter l'appareil.
• Ne le laissez pas à la portée des enfants.
• Sécurisez la machine pendant le transport.

REMARQUE SECURITE: L'exposition aux vibrations à travers l'utilisation prolongée d'appareils à moteur d'essence serrés dans les mains peut causer des dommages aux vaisseaux sanguins ou aux nerfs dans les doigts, les mains et les articulations des personnes qui sont sujettes aux maladies de la circulation ou aux enflures anormales. L'utilisation prolongée au temps froid a été reliée aux dommages des vaisseaux sanguins dans des personnes qui autrement ont une belle santé. Si vous avez des symptômes tels que l'engourdissement, la douleur, manque de force, changement de couleur ou texture de la peau, ou perte de sensation dans les doigts, les mains ou les articulations,

arrêtez l'utilisation de cet appareil et consultez un médecin. Les systèmes anti-vibration ne peuvent pas garantir que ce type de problèmes sera évité. Les utilisateurs qui travaillant avec les

appareils à moteur continuellement doivent surveiller leur condition physique, et la condition de l'appareil, soigneusement.

Contenu du CARTON

Vérifiez le contenu de l'emballage. Il doit contenir les éléments suivants :

• Bloc-moteur
• Accessoire coupe-herbe
• Tête de coupe Lame Rondelle en coupelle Grand écrou pour installer la lame
• Protecteur de combinaison Boulon
• Poignée anneau
• Plaque de serrage Boulon
• Ecrou
• Clé hexagonale
• Clé Bandoulière
• Gaine de transport

AVERTISSEMENT: Toujours arrêtez l'appareil et débranchez la bougie d'allumage avant d'exécuter toutes les procédures d'assemblage.

AVERTISSEMENT: Si l'appareil est déjà assemblé, vérifiez chaque étape de l'assemblage pour vous assurer qu'il est bien fait et que tous les raccords sont bien serrés.

Vérifie que les pièces soient en bon état. N'utilise pas de pièces endommagées. Il est normal que le filtre à carburant cliquette dans le réservoir de carburant vide.

Il est normal que vous trouviez un réseau de carburant ou d'huile sur tout silencieux, à la suite des réglages et des essais de carburateur faits par le fabricant.

OUTILS Necessaires

• Clé hexagonale (fournie)
• Clé a molette
• Tournevis cruciforme

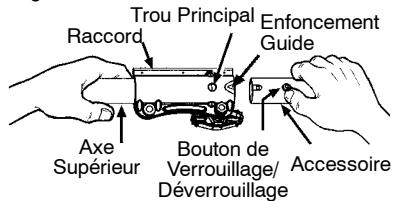

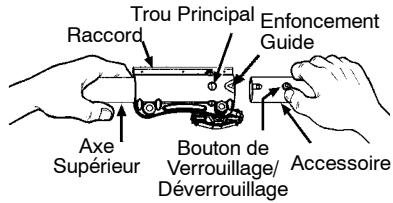

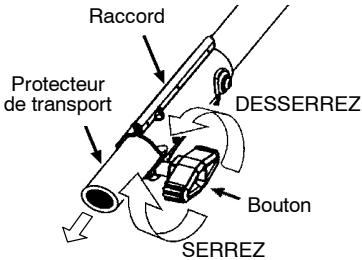

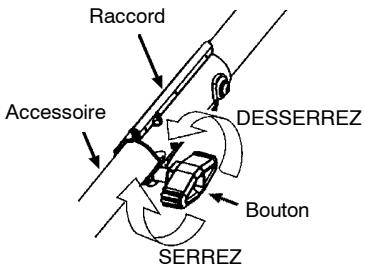

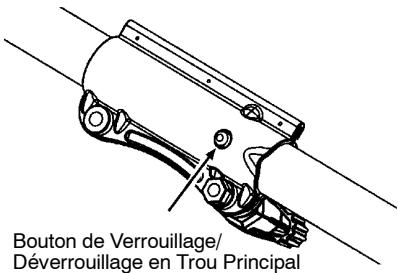

Montage de l'accessories coupe-herbe

ATTENTION: Pour monter l'accessoire, placez votre appareil sur une surface plate afin qu'il soit bien stable. 1. Desserrez le raccord en tournant le bouton dans le sens opposé à celui des aiguilles d'une montre.

1. Enlevez le protecteur de transport du raccord.
2. Enlevez le capuchon d'axe de l'accessoire de coupe-herbe (s'il est présent).

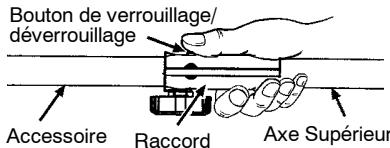

3. Mettez le bouton de verrouillage/déverrouillage de l'accessoire dans l'engrenage guide du raccord.
4. Poussez l'accessoire dans le raccord jusqu'à ce que le bouton de verrouillage/déverrouillage se fixe dans le trou principal.
5. Avant d'utiliser votre appareil, serrez fort le bouton en le tournant dans le sens des aiguilles d'une montre.

AVERTISSEMENT: Assurez-vous que le bouton de verrouillage/deverrouillage soit bien verrouillé dans le trou principal et que le bouton soit bien en place avant de faire fonctionner l'apparèil. Tous les accessoires sont conçus pour être utilisés dans le trou principal à moins que le manuel d'instruction de l'accessoire indique le contraire. Utiliser le mauvais trou peut amener des blessures graves ou endommager votre apparèil.

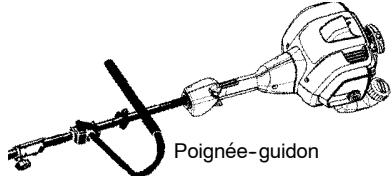

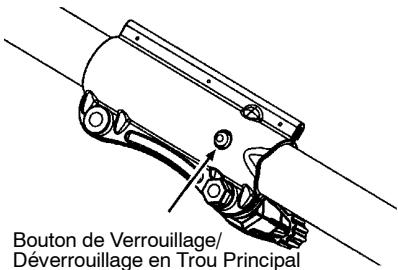

Pour des accessoires en option, consultez la section MONTAGE du manuel d'instructions de l'accessoire concerné.

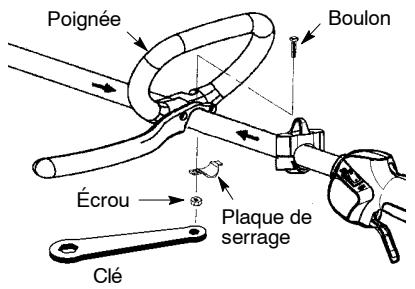

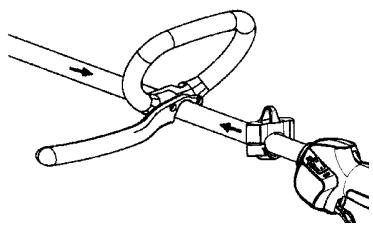

Installation de la poignee

DANGER: Pendant l'utilisation de la lame, la barre de protection du poignée doit être installée comme indiqué afin de protéger l'utilisateur de la lame en rotation.

1. Placer la poignée anneau sur le tube de transmission. Noter que la poignée anneau doit être montée entre les flèches indicatrices situées sur l'axe.

2. Monter le boulon, la plaque de serrage et l'écrou comme indiqué sur la figure. 3. Effectuer un réglage d'appoint pour que la poignée assure une position de travail confortable. Serrez l'écrou fermement à l'aide de la clé fournie.

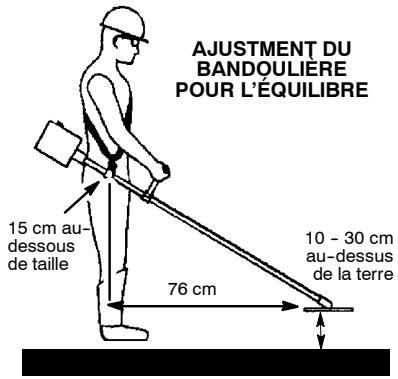

Montage de la bandouilere

Ajustements appropriés de la bandoulière et de la poignée-guidon doivent être faits avec le moteur complètement arrêté avant d'utiliser l'appareil.

1. Passez votre bras droit et votre tête dans la bandoulière et laissez celle-ci reposer sur l'épaule gauche. Le crochet doit être sur le côté droit de la taille. REMARQUE: Un demi-tour est prévu dans la bandoulière pour qu'elle repose bien à plat sur l'épaule.
2. Ajustez la bandoulière de façon à ce que le crochet soit à environ 15 cm sous la taille.
3. Fixez le crochet de la bandoulière à la bride qui est entre la poignée en mousse et le bloc de montage et soulevez l'util pour le mettre en position d'utilisation.
4. Avant de faire démarrer le moteur et de commencer la coupe, essayez la bandoulière et régalez-en l'ajustement pour assurer un bon équilibre de l'util.

REMARQUE: Il peut être nécessaire de déplacer la bride du bandoulière sur l'axe pour l'équilibrage approprié de l'appareil.

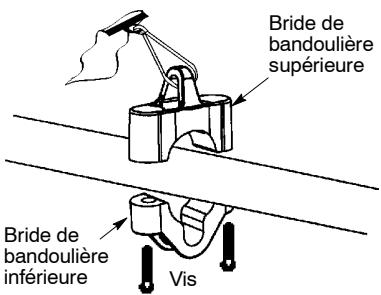

Pour deplacer la BRIDE du bandouliere:

1. Desserrer et enlever les deux vis de bride.
2. Placez la bride de bandoulière supérieure sur l'axe.
3. Placez la bride de bandoulière inférieure sous l'axe et alignez les trous de vis de la bride de bandoulière supérieur et la bride de bandoulière inférieure.

1. Insérez deux vis dans les trous de vis.
2. Serrez la bride de bandoulière en serrant des vis avec la clé hexagonale.

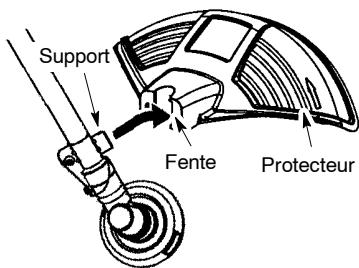

Montage de protecteur

AVERTISSEMENT: Il est indispensable que le protecteur soit installé correctement. Le protecteur offre une protection partiale contre l'utilisateur et autres personnes du risque des objets jetés, et il vient équipé d'une lame de limiteur du fil qui coupe l'excess de fil. La lame de limiteur du fil (qui se trouve en bas du protecteur) est bien tranchante et peut vous blesser.

1. Placez le support dans la fente située sur le protecteur.
2. Faites pivoter le protecteur pour aligner les trous du protecteur et de la support.

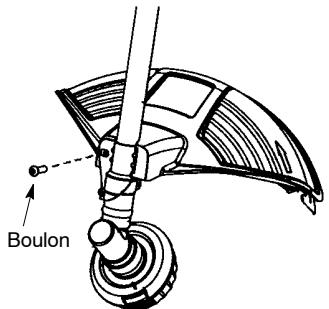

3. Fixez le protecteur à la support à l'aide du boulon.

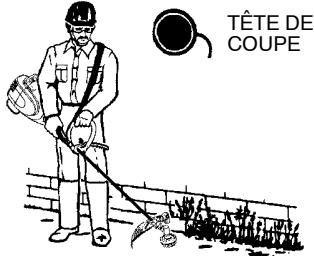

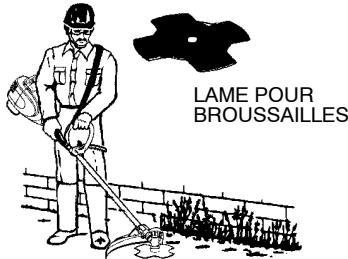

Configurez de l'outil

Vous pouvez configurer votre appareil en utilisant une tête de coupe pour l'herbe et les mauvaises herbes ou une lame débroussaillante pour couper de l'herbe, des mauvaises herbes et des brousailles ayant jusqu'à 1 cm de diamètre. Reportez-vous à la section correspondant à votre configuration et suivez les instructions pour assembler votre appareil.

INFORMATIONS SUR LE MONTAGE - TÊTE DE COUPE

REMARQUE: Enlevez la lame d'attacher la tête de coupe. Pour enlever la lame, alignez l'orifice du chapeau protège-poussière avec celui sur le côté de la boîte de vitesses en tournant la lame. Entrez un petit tournevis dans les orifices alignés. Cela empêchera l'arbre de tourner pendant que vous desserrez l'écrou de la lame. Enlevez l'écrou de la lame en tournant dans le sens des aiguilles d'une montre. Enlevez le tournevis. Enlevez les rondelles et la lame. Voir la section MONTAGE DE LA LAME EN METAL pour des illustrations. Conservez ces pièces et instructions pour de futures utilisations.

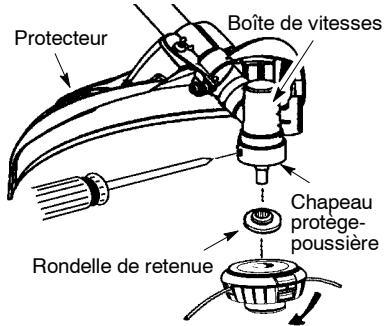

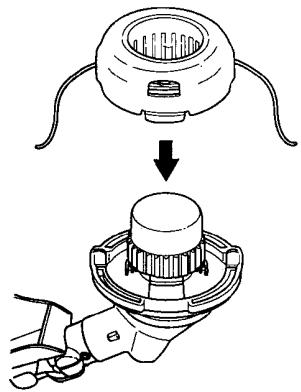

MONTAGE DE LA Tête DE COUPE REMARQUE: Si votre outil a du plastique sur le pas de vis de l'arbre, enlevez-le pour exposer ce pas de vis. Avant d'inlocker la tête de coupe, assurez-vous que le chapeau protège-poussière et la rondelle de retenue se trouvent sur la boîte de vitesses tel qu'indiqué.

REMARQUE: Avant d'installer la tête de coupe, assurez-vous que toutes les pièces sont installées tel qu'illustré.

1. Alignez le trou du chapeau protège-poussière avec celui sur le côté de la boite de vitesses en tournant le chapeau protège-poussière.
2. Entrez un petit tournevis dans les orifices alignés. Cette opération permet d'éviter que l'arbre tourne en desserrant la tête de coupe.
3. En maintenant le tournevis en position, montez la tête de coupe sur l'arbre dans la direction indiquée sur la décalcomanie (dans le sens inverse des aiguilles d'une montre). Serrez bien.

REMARQUE: La rondelle d'arrêt doit avoir le profil haut vers la boîte de vitesses.

INFORMATIONS DE MONTAGE - LAME POUR BROUSSAILLES

REMARQUE: Enlevez la tête de coupe avant d'attacher la lame pour broussailles. Pour enlever la tête de coupe, alignez l'orifice du chapeau protège-poussière avec celui sur le côté de la boîte de vitesses en tournant la chapeau protège-poussière. Entrez un petit tournevis dans les orifices alignés. Cela empêchera l'arbre de tourner pendant que vous desserrez la tête de coupe. Enlevez la tête de coupe en tournant dans le sens des aiguilles d'une montre. Enlevez le tournevis. Voir la section MONTAGE DE LA TÊTE DE COUPE pour des illustrations. Conservez ces pièces et instructions pour de futures utilisations.

Conservez ces pièces et instructions pour de futures utilisations. N'utilisez jamais la tête de coupe lorsque la lame en métal est installée.

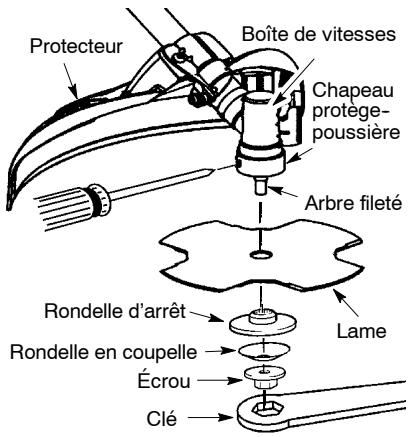

Montage de la LAME en METAL

AVERTISSEMENT: Portez des gants protecteurs quand vous manipulez ou entretenez la lame pour éviter des blessures. La lame est aiguisée et peut vous couper même quand elle ne tourne pas.

AVERTISSEMENT: N'utilise aucune autre lame ni aucun autre accessoire de fixation que ceux qui sont illustrés ci-dessous. Ces pièces doivent être fournies par McCulloch et installées tel qu'indiqué ci-dessous. Si les bonnes pièces ne sont pas utilisées, la lame pourrait se détacher et causer des blessures graves à l'utilisateur ou à des tiers.

REMARQUE: Le chapeau protégé poussière est sur la boîte de vitesses n'est pas dans le sac de pièces. Tout autre accessoire de fixation mentionné dans les étapes suivantes de la montage sont situés dans le sac de pièces.

1. Installez la lame et la rondelle d'arrêt sur l'arbre filtre allant de la boîte de vitesses.
2. Assurez-vous que la partie proéminente de la rondelle d'arrêt est tournée vers la boîte de vitesses et qu'elle s'insère dans le trou au milieu de la lame (voir l'illustration).
3. Glissez la lame et la rondelle d'arrêt sur l'arbre de la boîte de vitesses.
4. Placez la rondelle en coupelle sur l'arbre. Assurez-vous que la face évasée est orientée vers la lame.
5. Montez l'écrou de la lame en le vissant sur l'arbre dans le sens inverse des aiguilles d'une montre.

REMARQUE: Assurez-vous que toutes les pièces sont montées comme indiqué et que la lame se trouve entre le chapeau protège-poussière et la rondelle d'arrêt. Il ne devrait y avoir aucun espace entre la lame et le chapeau protège-poussière ou la rondelle d'arrêt.

1. Alignez l'orifice du chapeau protège-poussière avec celui sur le côté de la boîte de vitesses en tournant la lame.
2. Entrez un petit tournevis dans les orifices alignés. Cette opération permet d’éviter que l’arbre tourne en desserrant l’écrou de la lame.
3. Serrez fermement l'écrou avec une clé (fournie) en maintenant le tournevis en position.
4. Enlevez le tournevis.
5. Tournez la lame à la main. Si la lame frotte contre l'écran ou ne semble pas uniforme, elle n'est pas centrée; vous devez alors la réinstaller.

REMARQUE: Pour enlever la lame, entrez le tournevis dans les orifices alignés. Dévissez l'écrou et enlevez les pièces. Assurez-vous de ne pas égarer les pièces et les instructions pour une utilisation ultérieure.

Installation de la GAINDE transport

REMARQUE: La gaine de transport doit toujours être fixée sur la lame avant d'entreposer ou de transporter l'outil.

1. Faites sortir les extrémités du fil de retenue des étriers de fixation de la gaine de transport.
2. Soulevez le fil de retenue et placez la lame dans la gaine de transport.
3. Placez le fil de retenue sur la lame et insérez nouveau les deux extrémités du fil de retenue dans les étriers de fixation.

AVERTISSEMENT: Avant de commencer, ne manquez pas de lire les instructions de traitement du carburant des règles de sécurité de ce manuel. Si vous ne les comprenez pas, n'essayez pas de remplir votre appareil. Demandez l'aide de quelqu'un qui les comprend ou appelez notre ligne d'aide aux consommateurs.

Remlissage du réservoir de carburant

AVARIETISSEMENT: Enlevez le capuchon de remplissage (carburant) lentement quand ajoutant plus de carburant à l'appareil. Il est certifié que ce moteur fonctionnera avec de l'essence sans plomb. Avant d'utiliser l'appareil, vous devrez mélanger l'essence à une synthétique huile de bonne qualité pour les moteurs à 2 temps refroidis à air spécifiée pour les mélanges à 40:1. Nous recommendons l'huile McCulloch. La proportion de mélange est de 40 à 1 et est obtenu en utilisant 95 ml d'huile par 4 litres d'essence sans plomb. N'UTILISEZ PAS d'huiles pour automobiles ni pour bateaux. Elles peuvent endommager le moteur. Lors du mélange du carburant, suivez les instructions imprimées sur le contenant. Après avoir ajouté l'essence, secouez le contenant pendant un moment pour vous assurer d'un parfait mélange. Avant de remplir cet appareil, lisez et respectez toujours les règles de sécurité du carburant.

Important

Il a été prouvé que les carburants contenant de l'alcool (ou utilisant de l'éthanol ou du methanol) peuvent attirer l'humidité qui entraîne la séparation du carburant et la formation d'acides durant le rangement. Les gaz acides peuvent endommager le dispositif du carburant d'un moteur. Pour éviter les problèmes de moteur, le dispositif du carburant doit être purgé avant de ranger l'appareil pendant 30 jours ou plus. Videz le réservoir du carburant, faites démarrer le moteur et laissez-le tourner jusqu'à ce que les tuyaux de carburant et le carburateur soient vides. La section suivante, utilisez du carburant frais. Pour éviter les dommages permanents au réservoir de carburant, n'utilisez jamais de nettoyants pour moteur ou carburateur dans celui-ci. Pour plus de détails, voir la section RANGEMENT.

ARRET Du moteur

• Pour arrêter le moteur, pousser l'interrupteur ON/STOP et maintenez-le dans la position «STOP» jusqu'à ce que le moteur soit complètement arrêté.

Démarrage du moteur

AVERTISSEMENT: Evitez tout contact avec le silencieux. Un silencieux chaud peut causer des brûlures sérieuses. DEMARRAGE D'UN MOTEUR FROID (ou après replissage du réservoir à carburant)

Position de Démarrage

REMARQUE: Le verrouillage de l'accelérateur doit être enclenché pour permettre l'utilisation de la gachette d'accelérateur. Le verrouillage s'enclenche avec la paume de la main quand on tient la poignée de l'accelérateur. NE serrez pas la gachette d'accelération jusqu'à ce que le moteur se mette en marche et fonctionne.

1. Placez l'appareil sur une surface plane.
2. Pressez doucement 6 fois le piston d'amorçage.
3. Placez le levier de démarreur en position «START».
4. Tirez fort la corde de démarrage, jusqu'à ce que le moteur se mette en marche et fonctionne.
5. Permettez à l'appareil de marcher pendant 10 - 15 secondes, puis serrez entièrement la gachette d'accélération pour désengager le système de démarrage.

Redemarrer un moteur CHAUD

Tirez fort la corde de démarrage en serrant la gachette d'accélération jusqu'à ce que le moteur fonctionne.

REMARQUE: Normalement, les consignes indiquées pour un moteur chaud peuvent être employées à moins de 5 - 10 minutes après que l'appareil est arrêtée. Si l'appareil se repose pendant plus de 10 minutes sans être employé, il sera nécessaire de démarrer l'appareil par après les étapes sous DEMARRAGE DU MOTEUR A FROID ou après les étapes de démarrage montrées sur l'appareil.

Demarrage d'un moteur noyé

Placez le levier de démarreur en position «RUN» et appuyez et maintenez appuyée la gachette d'accelération. Tirez fort la corde de démarriage en serrant la gachette d'accelération jusqu'à ce que le moteur fonctionne. Cela peut vous obliger à tirer la poignée du démarreurs plusieurs fois selon le degré de noyade du moteur. Si l'appareil ne part pas, consultez TABLEAU DE DEPANNAGE.

Utilisation du raccord

Ce modèle est équipé d'un raccord qui permet la fixation d'accessoires en option.

AVERTISSEMENT: Arrêtez tous les jours votre appareil et débranche la bougie avant d'enlever ou d'installer les accessoires.

Enlévement de l'accessione coupe-broussailles (ou des AUTRES accessoires en OPTION)

ATTENTION: Pour enlever ou monter l'accessoire, placez votre appareil sur une surface plate afin qu'il soit bien stable.

1. Desserrez le raccord en tournant le bouton dans le sens opposé à celui des aiguilles d'une montre.

1. Appuyez sur le bouton de verrouillage/déverrouillage et maintenez-le appuyé.

1. Tout en tenant solidement le moteur et l'axe supérieur, tirez l'accessoire droit pour le faire sortir du racord.

Montage des accessoires en OPTION

1. Enlevez le capuchon d'axe de l'accessoire (s'il y en un).
2. Mettez le bouton de verrouillage/déverrouillage de l'accessoire dans l'engrenage guide du racord.
3. Poussez l'accessoire dans le raccord jusqu'à ce que le bouton de verrouillage/déverrouillage soit bien fixé dans le trou principal.
4. Avant d'utiliser votre appareil, serrez bien le bouton en tournant dans le sens des aiguilles d'une montre.

AVERTISSEMENT: Assurez-vous que le bouton de verrouillage/déverrouillage soit bien verrouillé dans le trou principal et que le bouton soit bien en place avant de faire fonctionner cette famille. Tous les accessoires sont conçus pour être utilisés dans le trou principal à moins que le manuel d'instruction de l'accessoire indique le contraire. Utiliser le mauvais trou peut amener des blessures graves ou endommager votre appareil.

Position d'utilisation

Coupez seulement de droite à gauche.

Quand vous utilisez l'appareil, attachez la bandoulière sur la bride, levez-vous comme montré et vérifiez ce qui suit:

• Portez toujours une protection des yeux et une habilitation épaisse.
• Etendez votre bras gauche et tenez la poignée anneau avec votre main gauche. Tenez la poignée de commande avec votre main droite avec le doigt sur le gachette d'accélérateur.
• Gardez l'appareil au-dessous du niveau de taille.
• Maintenez la coussinet de la bandoulière centré sur l'épaule gauche.
• Mettez tout le poids de l'appareil sur votre épaule gauche.
• Sans avoir à se pencher, gardez la lame ou la tête de coupe près et parallèle du sol et entrez facilement en contact avec le matériel à couper.

Instructions pour l'utilisation avec la TETE de COUPE

A VARTISSEMENT: Portez toujours des lunettes de sécurité. Ne vous penchez jamais sur la tete de coupe. Des pierres ou des débris peuvent ricocher ou être projétés sur vos yeux et sur votre visage et vous rendre aveugle ou vous causer des blessures sérieues. Ne faites pas marcher le moteur à moteur à une vitesse plus élevée que c'est nécessaire. Le fil de coupe efficacement quand le moteur marche à moins que son accélération maximum. À plus BASSE vitesse, le moteur fait moins de bruit et moins de vitesse. Le fil de coupe dure plus longtemps et a moins de chances de rentrer dans la bobine. RelâchéEZ toujours la gachette d'accélération et permettez au moteur de tourner au ralenti, quand vous ne coupez pas d'herbe. Pour arrêter le moteur:

• Lâchez la gâchette d'accélérateur.
• Poussant l'interrupteur ON/STOP et maintenez-le dans la position «STOP» jusqu'à ce que le moteur soit complètement arrêté.

AVANCE du FIL de COUPE

Pour avancer le fil, tapez doucement le bas de la tête de coupe sur le sol pendant que le moteur fonctionne à plein régime. La lame de l'écraseur de fil métallique attaqué à la protection coupera le fil à la bonne longueur.

AVERTISSEMENT: N'utilise que du fil de 2,4 mm de diamètre. Les fils d'un autre diamètre avancent mal et occasionnent un mauvais fonctionnement de la tête de coupe. Ils peuvent causer des blessures sérieuses. N'utilise jamais de fil de fer, de ficelle, de corde, etc. Le fil de fer peut se casser pendant le fonctionnement et doit un missile dangereux qui peut causer des blessures graves.

Méthodes de COUPE

AVERTISSEMENT: Utilisez la vitesse minimum et ne surchargez pas le fil quand vous coupez aujourd'hui d'objets durs (rochers, gravier, piquets de barrière, etc.) qui peuvent endommager la tête de coupe, s'enmêler dans le fil ou être projetés en causant un danger sérieux.

C'est le bout du fil qui coupe. Vous obtiendrez le meilleur rendement et l'usure minimum du fil en ne forçant pas le fil dans la zone à couper. Nous vous montrons ci-dessous la bonne et la mauvaise manière de couper.

Le bout du fil coupe.

Bonne méthode

Le fil est forcé dans la zone de travail.

Mauvaise méthode

• Le fil coupe facilement l'herbe et les mauvaises herbes autour des murs, des barrières, des arbres et des parterres de fleurs, mais il peut également couper l'écorce des arbres ou des arbustes et marquer les barrières. Pour tailler ou raser l'herbe, utilisez l'appareil à une puissance inférieure à la pleine acceleration pour augmenter la durée du fil et baisser l'usure de la tête, en particulier:
• Quand vous faites des travaux de coupe légers.
• Quand vous coupez près d'objets autour desquels le fil peut s'emmêler, comme des poteaux, des arbres ou des haies en fil de fer.
• Pour tendre ou balayer, utilisez toute l'accélération pour faire un bon travail propre.

TAILLE - Maintenez le bas de la tête de coupe à environ 8 cm (3 pouces) du sol et à un angle. Ne permettez qu'au bout du fil de prendre contact avec l'herbe. Ne forcez pas la pénétration du fil de coupe dans la zone de travail.

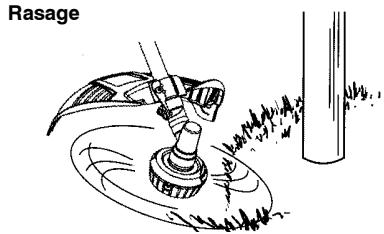

RASAGE - La technique de rasage retire toute végétation non désirée. Maintenez le bas de la tête de coupe à environ 8 cm (3 pouces) du sol et à un angle. Permettez à la pointe du fil de frapper le sol autour des arbres, des piquets, des monuments, etc. Avec cette technique, le fil s'use plus vite.

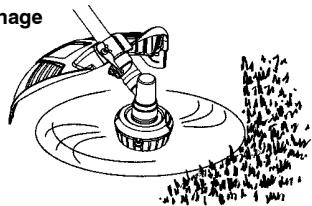

FAUCHAGE - Notre coupe-herbe est idéal pour faucher l'herbe dans les endroits que les tondeuses conventionnelles ne peuvent atteindre. En position de fauchage, maintenez le fil parallèle au sol. Évitez de presser la tête dans le sol car cela peut raser le sol et endommager l'appareil.

Faucage

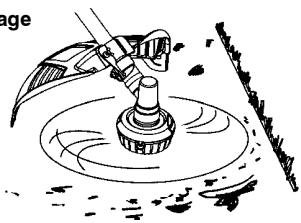

BALAYAGE - Vous pouvez utiliser l'action de balayage du fil de coupe pour nettoyer vite et facilement. Maintenez le fil parallèle aux surfaces balayées et au-dessus d'elles et bougez l'appareil d'un côté à l'autre.

Balayage

Instructions pour l'utilisation avec la LAME pour broussailles

• Projection de la Lame est une réaction qui ne se produit que quand la lame est utilisée et peut causer des blessures graves telles que l'amputation. Veuillez lire soigneusement cette section. Il est important que vous compreniez bien ce qui cause cette projection, comment vous pouvez réduire ce risque et comment conserver le contrôle si elle se produit.
• CAUSES DE LA PROJECTION DE LA LAME - Projection de la Lame se produit quand la lame tournante entre en contact avec tout matériel qu'elle ne coupe pas. Ce contact arrête la lame pendant un instant et elle s'éloigne soudainement (se projette) hors de l'objet qu'elle a frappé. Cette réaction peut être aussi violente pour projeter l'utilisateur dans toute direction et lui faire perdre le contrôle de l'outil. L'outil dont il a ainsi perdu le contrôle peut causer des blessures graves si la lame entre en contact avec l'utilisateur ou des tiers.
• QUAND UNE PROJECTION DE LA LAME SE PRODUT - Projection de la Lame se produit sans avertissement si la lame s'entortille dans du matériel ou se bloque. Elle se produit plus souvent dans des endroits où il est difficile de voir le matériel que l'on coupe. Une bonne utilisation de l'util aidera à réduire le risque de projection de la lame et à assurer un bon contrôle de l'util à l'utilisateur.

• La lame débroussaillante ne doit être utilisée que pour couper de l'herbe, des mauvaises herbes et de la broussaille boisée allant jusqu'à 1 cm de diamètre. La lame ne doit pas entrer en contact avec des matières qu'elle n'arrivera pas à couper comme des souches, des pierres, des clôtures, du métal etc. ou des amas de broussailles boisées dures dont le diamètre dépasse 1 cm.
• Conservez la lame bien aiguisée. Une lame émoussée a plus tendance à se bloquer.
• Ne coupez qu'à pleins gaz. La lame a alors sa capacité de coupe maximum et a moins tendance à se bloquer.
• Introduisez la lame fermement mais pas trop rapidement dans le matériel. Si elle est introduite trop rapidement dans le matériel à couper, la lame peut se projeter.
• Ne coupez que de votre gauche vers la yourselves droite. Si vous coupez avec la lame du côté droit du protecteur, le fil éloignera les déchets. Utilisez la bandoulière et tenez toujours fermement l'outil des deux mains. Une bandoulière bien ajustée supportera le poids de l'outil, laissant ainsi les mains libres pour guider le mouvement de coupe.
• Gardez les pieds écartés confortablement et bien à plat sur le sol pour faire face à une projection soudaine de la lame. N'essayez pas d'atteindre du bout des bras. Conservez un bon équilibre.
• Conservez la lame au-dessous de la taille. Le contrôle de l'outil sera plus facile.
• Ne soulevez pas le moteur au-dessus de la taille car cela pourrait amener la lame dangereusement près du corps.
• Ne balancez pas l'outil avec une telle force que vous risquez de perdre l'équilibre. Amenez le moteur à la vitesse de coupe avant d'entrer dans le matériel à couper. Si la lame ne tourne pas quand vous pressez la gachette, assurez-vous que l'axe est entièrement introduit dans le moteur. Quand vous ne coupez pas, relâchez toujours la gachette d'accélérateur et laissez le moteur revenir au ralenti. La lame ne doit pas tourner quand le moteur est au ralenti, n'utilisez pas votre outil. Consultez la section des réglages du carburateur ou adressez-vous à votre distributeur de service autorisé.
• Gardez une position équilibrée durant l'utilisation de l'appareil. Faites ceci en plantant vos pieds fermement en position séparée confortable.
• Coupez tout en balançant la partie supérieure de ce corps de gauche à droite.
• Comme vous avancez à la prochaine zone de travail, maintenez votre équilibre et position.

Pour les accessoires en OPTION

A VERTISSEMENT: Pour chaque accession en option utilise, lisez la totalité du manuel d'instructions avant tout usage et suivez toutes les instructions et les averisations indiqués dans le manuel et sur l'accessoire. A VARIETISSEMENT: Assurez-vous que le guidon soit monté avant d'utiliser le coupe-broussailles ou le taillie-haie. Fixez le guidon sur la flèche qui se sur l'éti-quette de sécurité sur l'axe supérieur (extré-mité moteur de l'appareil). Si vous coupc-broussaille ou votre taillie-haie ne comprend pas de guidon, vous trouvez une trousse d'accessoire de guidon (#530071451) à votre distributeur autorisé de service.

Sécurité du coupe-bordure

AVERTISSEMENT: Inspectez l'endroit à couper avant chaque travail. Enlevez tous les objets (roches, verre brisé, clous, broche, corde, etc.) qui peuvent être projetés par la lame ou s'entortiller sur l'arbre. AVERTISSEMENT: La lame continue à tourner pendant quelques instants après le relâchement. La lame peut vous couper/couper des tiers gravement. Laissez la lame s'arrêter avant de l'enlever de la coupe.

• Jetez toute lame tordue, déformée, craquelée, brisée ou autrement endommagée. Avant d'utiliser l'appareil, remplacez toute pièce qui est ébréchée, brisée ou endommagée.
• Pendant que le moteur tourne ou quand la lame est en mouvement, n'essayez d'enlever

aucun matériel coupé ni de tenir du matériel à couper.

Assurez-vous que les roues touchent toujours le sol. - Poussez toujours l'appareil lentement sur le sol. Faites attention aux trottoirs inégaux, aux trous du terrain, aux grosses racines, etc. Utilisez toutes la poignée-guidon avec accessoire du coupe-bordure.

Sécurité du souffleuse/ aspirateur

AVERTISSEMENT: Inspectez la zone de travail avant de mettre en marche votre appareil. Enlevez tous les objets durs et déchets (pierres, morceaux de verre, fil de fer, etc.) qui peuvent ricocher ou être projetés ou occasionner autrement des blessures ou des dommages pendant l'usage.

• Pendant que le moteur fonctionne, ne déposez l'appareil que sur des surfaces propres et solides. Des débris tels que du gravier, du sable, de la poussière, de l'herbe, etc. peuvent s'introduire dans l'entrée d'air et être projetés par la décharge et endommager l'appareil ou les biens et causer des blessures graves à des tiers ou à l'utilisateur.
• Ne placez jamais d'objet dans les tubes de souffleuse, les tubes d'aspirateur ou la sortie de souffleuse. Dirigez toujours les débris soufflés loin des gens, des animaux, des vitres et d'objets solides comme les arbres, les automobiles, les murs, etc. La force de l'air peut projeter ou faire ricocher des rochers, des poussières ou des branches qui peuvent blesser les personnes ou les animaux, casser des vitres ou causer d'autres dommages.
• Ne faites jamais fonctionner votre appareil sans y avoir fixé le bon matériel.
• Vérifiez souvent l'ouverture d'admission d'air toujours avec le moteur arrêté et la bougie débranchée. Conservez les évêts et les tubes de débris qui peuvent s'accumuler et nuir au début d'air.
• Ne placez jamais d'objet dans l'ouverture d'admission d'air. Il risque de réduire la bonne circulation d'air et de causer des dommages à votre appareil.
• N'utilise jamais votre appareil pour pulvériser des produits chimiques, des engrais ou toute autre substance qui peut contenir des produits toxiques.
• Pour éviter de PROPAGER les flammes, d'utilisez pas l'appareil près de feux de feuilles ou de broussailles, de foyers, de barbecues, de cendriers, etc.

Sécurité du cultivateur

A VERTISSEMENT: Les dents qui tournent peuvent occasionner des blessures sérieuses. Écartez-vous des dents qui tournent. Arrêtez le moteur et débranchez la bougie avant de nettoyer les dents ou de faire des réparations.

AVERTISSEMENT: Inspectez l'aire à cultiver avant de mettre en marche votre appareil. Enlevez tout débris et objet dur et pointu comme les pierres, les racines, les branches, les morceaux de corde ou de ficelle, etc.

• Évitez tout contact avec des objets solides qui peuvent arrêter les dents. S'il se produit un contact prolongé, arrêtez le moteur et assurez-vous que votre appareil n'a aucun dommage.
• Ne faites jamais fonctionner le cultivateur sans le couvercle des dents en place et bien fixé.
• Nettoyez toujours les dents et leur garde afin qu'elles n'aient aucune saleté.
• Si vous touchez un objet étranger, arrêtez le moteur, débranchez la bougie et assurez-vous que le cultivateur n'a aucun dommage. Faites toutes vos réparations avant de remettre en marche votre appareil.
• Débranche l'accessoire du moteur de l'appareil avant de nettoyer les dents au jet d'eau pour enlever toute saleté. Huilez les dents pour empêcher toute rouille de se former.
• Portez toujours des gants pour entretenir ou nettoyer les dents. Les dents s'aiguisent à l'usage.
• N'faites jamais fonctionner votre appareil à haut régime, sauf pour cultiver.

Sécurité du coupe-haie

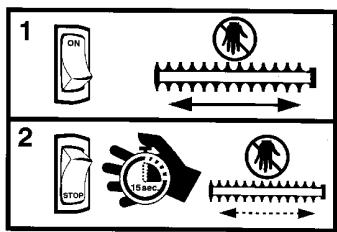

DANGER: RISQUE DE SE COUPER; ECARTEZ VOS MAINS DE LA LAME - La lame continue à bouger quand vous relâchez la gachette. N'essayez jamais d'enlever des matériaux coupés quand la lame est en mouvement. Assurez-vous que la bougie soit débranchée et que la lame soit arrêtée avant d'enlever tout matériel coincé dans la lame. N'attrapez jamais ou ne saississez jamais votre appareil par la lame coupante.

AVERTISSEMENT: Avant de faire démarrer l'appareil, inspectez l'aire de travail. Enlevez tous les débris et objets durs tels que roches, verre, broche, etc. qui peuvent faire ricochet, être projetés ou autrement causer des blessures ou des dommages durant l'utilisation.

N'utilisez pas une lame de coupe qui est tordue, déformée, craquelée, brisée ou autrement endommagée. Faites remplacer toute pièce endommagée par un distributeur autorisé de service. Tenez toujours l'outil devant votre corps. Conservez toutes les parties du corps éloignées de la lame de coupe. Assurez-vous toujours que la lame et les événements sont libres de débris.

Securite du echenilloir

A VERTISSEMENT: La lame de mouvement alternatif/chaîne tournante peuvent causer des blessures graves. Inspectez l'appareil avant utilisation. N'utilisez pas l'appareil si la lame est tordue, fendillée ou émoussée ou la chaîne est émoussée. Restez à l'écart de la lame/chaîne.

AVERTISSEMENT: La lame de mouvement alternatif/chaîne tournante est tranchante, ne la touchez pas. Pour éviter toutes blessures graves, arrêtez toujours le moteur et assurez-vous que la lame/chaîne soit arrêtée, débranchez la bougie et portez toujours des gants lors du changement ou de la manipulation de la lame ou la chaîne.

AVERTISSEMENT: La lame de mouvement alternatif/chaîne tournante continue de tourner à vigoure une fois le moteur éteint et peut causer des blessures graves. Gardez le contrôle jusqu'à ce qu'elle se soit immobilisée. Gardez les mains, le visage et les pieds éloignés des pièces mobiles. N'essayez pas de toucher ni d'arrêter la lame ou la chaîne en mouvement.

A AVENTISSEMENT: La chute d'objets peut cause des blessures graves à la tête. Protégez-vous la tête pendant l'utilisation de l'appareil.

AVERTISSEMENT: Pour éviter les blessures graves, n'utilise pas plus d'une extension de bras avec l'accessoire du échenilloir. Garde l'échenilloir loin des lignes ou fils électriques.

• N'utilisez l'échenilloir que pour écheniller des branches ou des rameaux de moins de 15 cm de diamètre.
• Ne faites pas tourner le moteur à un régime excessif pour l'émondage. Ne faites pas tourner l'appareil à haut régime si vous ne faites pas d'émondage.
• Arrêtez toujours l'appareil si vous suspendez la coupe ou si vous vous déplacez d'un lieu de travail vers un autre.
• Si vous heurtez ou happez un corps étranger, arrêtez le moteur immédiatement et vérifie que rien n'a été endommagé. Réparez tout dommage éventuel avant de poursuivre le travail. N'utilisez pas l'appareil si la lame est tordue, fendillée ou émoussée. Jetez toute lame tordue, fendillée ou émoussée.
• Arrêtez le moteur immédiatement si vous resentez une vibration excessive car cela indique un problème. Vérifiez soigneusement qu'il n'y a ni écrous ni boulons desserrés, ni aucun dommage avant de continuer. Entrez en contact avec le distributeur autorisé de service pour réparer ou remplacer au besoin les pièces affectées.

Securite du souffleuse de NEIGE

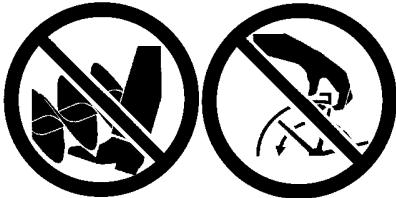

AVERTISSEMENT: Écartez vos mains et vos pieds du rotor quand vous mettez en marche ou quand vous faites fonctionner le moteur. N'essayez jamais de nettoyer le rotor quand le moteur est en marche. Arrêtez le moteur et débranchez la bougie avant d'enlever la neige ou les saléts de la goulotte d'évacuation ou quand vous ajustez les ailettes.

AVERTISSEMENT: Ne vous penchez jamais sur la goulotte d'évacuation. Des pierres et des saléts peuvent être projetées sur vos yeux ou votre visage, et provoquer des blessures sérieuses ou la cécité.

AVERTISSEMENT: Inspectez l'aire où vous allez utiliser votre appareil. Enlevez tout objet qui peut être projeté ou endommager votre appareil. Certains objets peuvent se cacher dans la neige - préparez-vous à cette éventualité.

• Évitez d'évacuer la neige en direction d'une vitre, d'une automobile, etc.
• Ne faites jamais marcher votre moteur à haut régime en enlevant la neige.
• Soyez attentif lorsque vous utilisez la souffleuse et faites attention aux trous dans le terrain et aux autres dangers cachés. Assurez-vous que le rotor tourne librement avant de monter l'ensemble moteur sur la souffleuse.
• Si le rotor ne tourne pas librement parce qu'il est pris par la glace, dégelez soigneusement l'appareil avant d'essayer de le faire fonctionner avec le moteur. Veillez à maintenir le rotor exempt de débris.
• Ne rejetez pas la neige près d'autres personnes. La souffleuse à neige peut projeter de petits objets à grande vitesse, ce qui peut entraîner des blessures.
• Après avoir repéré un objet étranger, arrêtez le moteur, vérifiez l'appareil, et si ce dernier est endommagé, réparez-le avant de le remettre en marche.
• Ne faites fonctionner la souffleuse à neige près de vitres, de voitures ou de camions.
• N'essayez jamais d'utiliser la souffleuse sur un tout.
• Ne faites jamais fonctionner la souffleuse près de puits de fenêtres, de descentes, etc.
• Ne soufflez jamais la neige en direction d'une route publique ou près de circulation routière.
• Enlevez la neige des pentes en allant vers le haut ou vers le bas ; jamais en travers de la pente. Faites attention en changeant de direction. N'enlevez jamais la neige des pentes fortes.
• Laissez la souffleuse tourner pendant quelques minutes après avoir nettoyé la neige pour que les pièces en mouvement ne gèlent pas.
• Regardez derrière vous et faites attention lorsque vous reculez. Faites attention afin de ne pas glisser ou tomber, spécialement en reculant.
• Sachez arrêter rapidement l'appareil.

Entretien

La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter le distributeur de service autorisé.

AVERTISSEMENT: Débranche toujours le fil de la bougie quand vous ferez des réparations, sauf les réglages de carburateur.

VOIR S'il y a des raccords/pieces desserre(e)s

• Le couvercle de la bougie Le filtre à air
• Les vis du boîtier
• Les vis de la poignée-guidon Le protecteur de combinaison

VOIR S'il y a des PIECES endommagees/usees

Contactez un distributeur autorisé de service, pour le remplacement des pièces endommagées ou usées.

• Réservoir de carburant - Arrêtez d'utiliser l'appareil si le réservoir de carburant montre des signes de dommages ou d'usure.
• Protecteur de combinaison - Arrêtez d'utiliser l'appareil si le protecteur est endommagé.

Inspectez et nettoyez l'appareil et les etiquettes

• Après chaque usage, inspectez l'appareil complètement pour déceler les pièces laches ou endommagées. Nettoyez l'appareil avec un chiffon humide et un détergent doux.
• Sécher avec un chiffon propre et sec.

Nettoyage du filtre à air

Un filtre à air sale diminue le rendement du moteur et augmente la consommation de carburant et les émissions nocives. Nettoyez toutes les 5 heures de fonctionnement.

1. Nettoyez le couvercle et la zone qui l'entoure pour empêcher la saleté de tomber dans la chambre de carburateur quand le couvercle est enlevé.
2. Retirez les pièces comme illustré.

REMARQUE: Ne nettoyez pas le filtre à air dans de l'essence ou dans un autre solvant inflammable pour éviter de courir un danger d'incendie ou de produire des émissions nocives.

1. Lavez-le dans de l'eau savonneuse.
2. Laissez sécher le filtre.
3. Remettez les pièces en place.

Reemplacement de la BOUGIE

Remplacez la bougie chaque année pour assurer un démarrage facile et un meilleur fonctionnement du moteur. Réglez l'écart de la bougie à 0,6 mm. Le cycle d'allumage est fixe et ne peut pas être ajusté.

1. Tournez, puis tirez le couvercle de bougie.
2. Enlevez la bougie du cylindre et jetez-la.
3. Remplacez-la par une bougie Champion RCJ-6Y et serrez-la à l'aide d'une clé à douille de 19 mm.
4. Réinstallez le couvercle de bougie.

1. Appuyez sur les languettes latérales de la tête de coupe puis enlevez le couvercle et la bobine.

1. Enlevez le reste de fil.
2. Nettoyez toute trace de saleté et de débris. Remplacez la bobine si elle est usée ou endommagée.
3. Remplacez par une bobine pleine ou utilisez un fil de 4,5 mètres de long et 2,4 mm de diamètre de la marque McCulloch.

N'utilisez

jamais de fil métallique, de corde, de cordons, etc. qui peuvent rompre et se transformer en projectile dangereux. 5. Pour enrouler du fil neuf sur une ancienne bobine, tenez la bobine comme illustré ci-dessous. 6. Pliez le fil en deux et enfilez la boucle dans la fente au centre du porte-bobine. Verifiez que le fil est bien en place dans la fente.

1. Placez un doigt entre les deux brins de fil pour bien les tendre et enroulez-les uniformément dans le sens des aiguilles d'une montre.

1. Faites passer les deux brins de fil dans les entailles de guidage.

1. Introduisez la bobine dans le couvercle comme illustré.

1. Enfilez les extrémités libre du fil dans les orifices de sortie sur les côtés du couvercle.

Orifice de sortie

1. Reposez la bobine et le couvercle sur la tête de coupe. Poussez le couvercle jusqu'au déclic.

Réglage du carburateur

A VARIETISSEMENT: Ne laisser personne approcher lors du réglage du langé. La tête de coupe ou des autres accessoivre en option tourne pendant la plus grande partie de cette procédure. Portez votre matériel de protection et observervez toutes les précautions de sécurité. Une fois le réglage terminé, la tête de coupe ou des autres accessoivre en option ne doit pas bouger quand le moteur est au langé. Notre carburateur a été soigneusement réglé à l'usine. Des ajustements supplémentaires peuvent être nécessaires si vous vous trouvez dans l'une des situations suivantes:

Le moteur ne tourne pas au ralenti lorsque l'accélérateur est relâché. - La tête de coupe ou des autres accessoires en option tourne quand le moteur est au ralenti. Pour effectuer le réglage, posez l'appareil de façon à ce que l'accessoire de coupe soit éloigné du sol et qu'il ne puisse toucher aucun objet. Tenez l'appareil à la main lorsqu'il tourne et que vous le reglez. Maintenez l'accessoire de coupe et le silencieux éloignés de toute partie de votre corps.

Réglage du ralenti

Laissez le moteur tourner au ralenti. Ajustez la vitesse jusqu'à ce que le moteur tourne sans que la tête de coupe ou des autres accessoires en option tournent quand le moteur est au ralenti (ralenti trop rapide) et sans s'arrêter (ralenti trop lent).

• Si le moteur cale ou s'arrête, tournez la vis de réglage au ralenti dans le sens des aiguilles d'une montre pour augmenter la vitesse du moteur.
• Si la tête de coupe ou des autres accessoire en option rouge au ralenti, tournez la vis de réglage au ralenti dans le sens inverse à celui des aiguilles d'une montre pour dimineur la vitesse.

AVERTISSEMENT: Vérifier à nouveau le relenti après chaque réglage. Pour éviter des blessures graves à l'utilisateur et aux autres personnes, il faut que la tentative de coupe ou des autres accessoire en option ne doit pas bouger quand le moteur est au relenti.

Pour toute aide supplémentaire ou si vous n'êtes pas sûr de la façon de réaliser cette opération, contactez un distributeur autorisé de service.

Rancement

AVERTISSEMENT: Exécutez les étapes suivantes après chaque utilisation:

• Laissez se refroidir l'appareil, et attachez l'appareil avant de l'entreposer ou de le transporter.
• Entreposez l'appareil et le carburant dans un endroit bien ventilé, ou les vapeurs de carburant ne peuvent pas être en contact avec des étincelles ou des flammes en provenance d'appareils de chauffage de l'eau, des moteurs électriques ou des interrupteurs, des chaudières de chauffage, etc.
• Entreposez l'appareil avec tous les mécanismes de protection en place. Placez l'appareil de manière à ce qu'aucun objet coupant ne puisse causer accidentellement des blessures.
• Entreposez l'appareil et le carburant hors de la portée des enfants.

Saisonnière rangement

Préparez l'appareil pour l'entreposage à la fin de la saison ou si vous ne comptez pas l'utiliser pendant au moins 30 jours.

Avant d'entreposer votre appareil pendant une longue période:

• Nettoyez l'appareil entier avant d'entreposer pendant une longue période.
• Rangez-le dans un endroit propre et sec.
• Huilez légèrement les surfaces externes en métal.

Systeme de carburant

Voir le message IMPORTANT se rapportant à l'usage de carburant contenant de l'alcool dans la section du FONCTIONNEMENT de ce manuel. Un agent stabilisateur de carburant constitue une alternative acceptable pour minimiser la formation de dépôts de gomme pendant l'entreposage.

Ajoutez l'agent stabilisateur à l'essence dans le réservoir ou dans le bidon d'essence. Suivez les instructions de mélange inscrites sur le bidon de l'agent stabilisateur. Faites marcher le moteur au moins 5 minutes après avoir ajouté l'agent stabilisateur.

Moteur

• Enlevez la bougie et versez I cuiller à thé d'huile de moteur 2 temps (refroidi à air) dans l'ouverture de la bougie. Tirez lentement le corde de mise en marche 8 à 10 fois pour répartir l'huile.
• Remplacez la bougie par une nouvelle de la catégorie et de la gamme thermique recommandées.

Nettoyez le filtre à air. - Vérifiez l'ensemble de l'appareil pour bien revisser toutes les vis, les boulons et les écrous. Remplacez toute pièce endommagée, cassée ou usée. Au début de la saison suivante, utilisez uniquement du carburant frais, composé par le bon rapport d'essence à l'huile.

AUTRES recommandations

• N'entreposez pas d'essence pour la saison suivante.
• Remplacez votre essence si le réservoir ou le bidon commence à rouiller.

Tableeau de dépannage

AVERTISSEMENT: Toujours arrêtez l'unité et débranchez la bougie d'allumage avant d'exécuter n'importe lequel des remèdes recommandés ci-dessous autres que les remèdes qui exigent l'exécution de l'appareil.

PROBLÈME	CAUSE	REMDY
Le moteur refuse de démarrer.	1. Interrupteur ON/STOP est dans le position «STOP».2. Moteur noyé3. Réservoir de carburant vide.4. La bougie ne fait pas feu.5. Le carburant n'atteint pas le carburateur.6. Le carburateur exige un réglage.	1. Mettez l'interrupteur à la position «ON».2. Voir “Démarriage d'un moteur noye” dans la section Fonctionnement.3. Remplir le réservoir du bon mélange de carburant.4. Poser une nouvelle bougie.5. Vérifier si le filtre à aire est sale. Le replacer. Vérifier si la conduite de carburant est entortillée ou fendue. Réparer ou replacer.6. Contactez un distributeur autorisé de service.
Le moteur ne tourne pas bien au ralenti.	1. Le carburateur exige un réglage.2. Joints du vibrequin usés.3. Compression basse	1. Voir “Réglage du carburateur” dans la section Réparations et Réglages.2. Contactez un distributeur autorisé de service.3. Contactez un distributeur autorisé de service.
Le moteur n'accélé pas, manque de puissance ou meurt sous la charge.	1. Filtre à air sale2. Bougie encrassée3. Le carburateur exige un réglage.4. Accumulation de carbone.5. Compression basse.	1. Nettoyer ou replacer le filtre à air.2. Nettoyer ou replacer la bougie et ajusté l'écartement.3. Contactez un distributeur autorisé de service.4. Contactez un distributeur autorisé de service.5. Contactez un distributeur autorisé de service.
Le moteur fume trop.	1. Mélange de carburant incorrect.2. Filtre à air sale.3. Le carburateur exige un réglage.	1. Vider le réservoir de carburant et le replir du bon mélange de carburant.2. Nettoyer ou replacer le filtre à air.3. Contactez un distributeur autorisé de service.
Le moteur surchauffe.	1. Mélange de carburant incorrect.2. Bougie que n'est pas la bonne.3. Le carburateur exige un réglage.4. Accumulation de carbone.	1. Voir “Remplissage du réservoir du carburant” dans la section Fonctionnement.2. Remplacer la bougie par celle qui convient.3. Contactez un distributeur autorisé de service.4. Contactez un distributeur autorisé de service.

Déclaration de CONFORMITE

CE Assurance de conformité (Valable uniquement en Europe)

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, Tél: [phone], en tant que représentant agréé dans la Communauté, déclarons que le coupe-broussailles modèle McCulloch Cabrio 433L à partir des numéros de série de l'année de fabrication 2009 et ultérieurement (l'année est indiquée en clair sur la plaque d'identification et suivie d'un numéro de série), sont conformes aux dispositions des DIRECTIVES DU CONSEIL:

du 17 mai 2006 "directive machines" 2006/42/CE;

du 15 décembre 2004 "compatibilité électromagnétique" 2004/108/CE, y compris les amendements actuellement en vigueur; et

du 8 Mai 2000 "émissions sonores dans l'environnement" selon Annexe V du 2000/14/CE. Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques.

Les normes harmonisées suivantes ont été appliquées: EN12100-1:2003, EN 12100-2:2003, EN ISO 11806:1997 et CISPR 12:2005.

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, S-754 50 Uppsala, Suède, a effectué un contrôle de type volontaire pour Husqvarna AB. Le(s) certificat(s) est/sont numéroté(s): SEC/09/2033.

09-11-01

R Ⅲ

Ronnie E. Goldman, Directeur technique, représentant autorisé d'Husqvarna AB et responsable de la documentation technique

Donnees techniques

MODELE : Cabrio 433L
MOTEUR
Cylindrée, cm3	33
Régime de l'axe sortant, tr/min	7000
Régime d'embalement maximal recommédé, tr/min	10000
Régime du moteur à la fréquence de rotation de la broche recommmandée, rpm	7400
Régime de ralenti, tr/min	2900
Puisance moteur maxi selon ISO 8893, kW	0,9
SYSTÉME D'ALLUMAGE
Bougie	Champion RCJ-6Y
Écartement de electrodes, mm	0,6
CARBURANT, SYSTÉME DE GRAISSAGE
Contenance du réservoir de carburant, cm3	480
POIDS
Poids, sans carburant, équipement de coupe et dispositifs de sécurité, kg	6,6
ÉMISSIONS SONORES (voir Remarque 1)
Niveau de puissance sonore mesuré dB(A)	112,3
Niveau de puissance sonore garanti LWA dB(A)	117,0
NIVEAUX SONORES (voir Remarque 2)
Pression acoustique équivalente au niveau des oreilles de l'utilisateur, mesure en EN ISO 11806 et ISO 22868, dB(A) Equipée d'une lame à herbe (d'origine)	102,0
Equipée d'une tête de coupe (d'origine)	99,8
NIVEAUX DE VIBRATIONS (voir Remarque 3)
Niveaux de vibrations équivalents (ahveg) mesurés au niveau des poignées selon EN ISO 11806 et ISO 22867, en m/s2Équipée d'une lame à herbe (d'origine), gauche/droite	8,3/8,4
Equipée d'une tête de coupe (d'origine), gauche/droite	6,4/8,1
Remarque 1: émission sonore dans l'environnement mesure comme puissance acoustique (LWA) selon la directive UE 2000/14/CE. Le niveau de puissance sonore reporté pour la machine a été mesure avec l'équipment de coupe d'origine qui donne le niveau le plus élevé. Le niveau de puissance sonore garanti diffère du niveau mesuré en cela qu'il prend également en compte la dispersion et les variations d'une machine à l'autre du même modèle, conformément à la directive 2000/14/CE.
Remarque 2: Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (deviation standard) de 1 dB(A).
Remarque 3: Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (deviation standard) de 1 m/s2.

Modèle Cabrio 433L (Axe de fileté 3/8 L) - Trou central des lames/couteaux Ø 25,4 mm
Accessoires homologués	Type	Équipement de coupe / protecteur, numéro de la pierce
Lame/couteau à herbe	Grass 255-4 1 pouce (Ø 255 4 dents)	530 05 58 92 / 575 35 27 01
Tête de coupe	TNG 7 (fil Ø 2,4 mm)	537 41 92 02 / 575 35 27 01
