CABRIO 433B - Taille-haies MCCULLOCH - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Débroussailleuse thermique
Alimentation	Essence
Puissance moteur	Non précisé
Type de coupe	Fil nylon ou lame
Longueur de coupe	Non précisé
Poids	Non précisé
Type de guidon	Guidon double
Réglage hauteur	Non précisé
Capacité réservoir	Non précisé
Type de démarrage	Démarrage manuel
Utilisation recommandée	Entretien des espaces verts
Accessoires inclus	Non précisé
Matériau du tube	Non précisé
Longueur totale	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - CABRIO 433B MCCULLOCH

Comment démarrer le MCCULLOCH CABRIO 433B ?

Assurez-vous que le réservoir de carburant est plein et que la bougie d'allumage est en bon état. Placez le commutateur sur 'ON', tirez le démarreur jusqu'à ce que le moteur démarre.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau de carburant, assurez-vous que la bougie d'allumage est propre et correctement installée. Si le problème persiste, consultez le manuel pour des vérifications plus approfondies.

Comment entretenir la lame de coupe ?

Nettoyez la lame après chaque utilisation et affûtez-la régulièrement. Remplacez la lame si elle est endommagée ou usée.

Quel type de carburant utiliser pour le MCCULLOCH CABRIO 433B ?

Utilisez un mélange de carburant avec un rapport de 50:1 de carburant sans plomb et d'huile pour moteur 2 temps.

Comment régler la tension de la chaîne ?

Desserrez les vis de la couverture de la chaîne, tirez la chaîne jusqu'à ce qu'elle soit tendue, puis resserrez les vis.

Que faire si la chaîne se bloque pendant l'utilisation ?

Arrêtez immédiatement le moteur, vérifiez si la chaîne est encrassée ou mal installée, et nettoyez ou réinstallez si nécessaire.

Comment stocker le MCCULLOCH CABRIO 433B pour l'hiver ?

Videz le réservoir de carburant, nettoyez l'appareil, et rangez-le dans un endroit sec à l'abri des intempéries.

Comment remplacer la bougie d'allumage ?

Débranchez le fil de la bougie, utilisez une clé à bougie pour retirer l'ancienne bougie, installez la nouvelle en la serrant légèrement, puis rebranchez le fil.

Quelle est la garantie pour le MCCULLOCH CABRIO 433B ?

La garantie standard est généralement de 2 ans à partir de la date d'achat, mais cela peut varier selon le revendeur. Vérifiez votre reçu ou contactez le service client.

Comment contacter le service client de MCCULLOCH ?

Vous pouvez contacter le service client via leur site web officiel ou appeler le numéro indiqué sur votre manuel d'utilisation.

MODE D'EMPLOI CABRIO 433B MCCULLOCH

RENSEIGNEMENTS IMPORTANTS: Avant d'utiliser cet appareil, veillez lire attentivement les instructions et assurez-vous de les avoir comprises. Conservez les instructions pour référence ultérieure.

Description des pièces 19 Réparations et réglages 31

Identification des symboles 20 Rangement 33

Règles de Sécurité 20 Tableau de Dépannage 34

Montage 23 Fénanticipation 05 Déclaration de Conformité 35

Entretien 30 Données Techniques 36

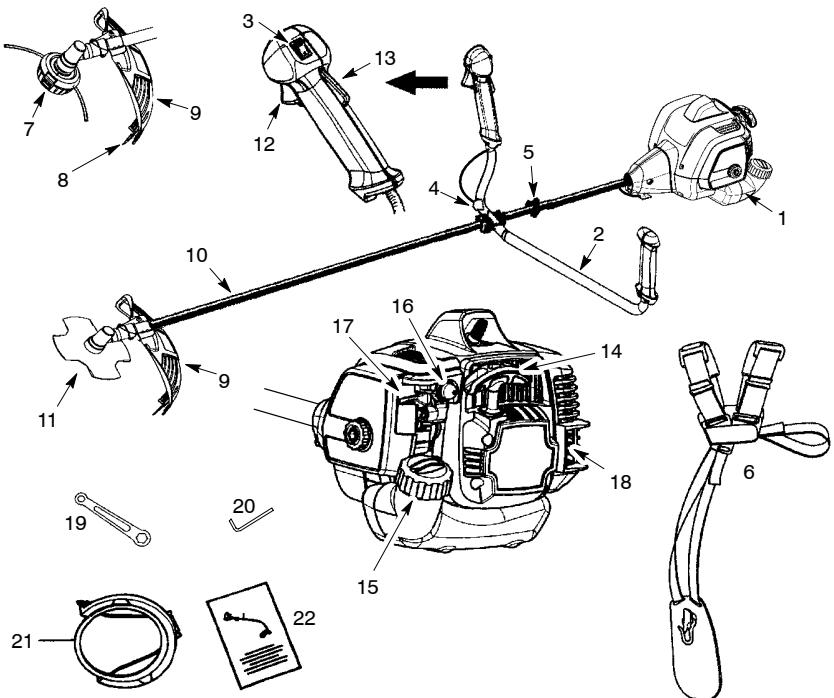

Description des PIECES

1. Réservoir de carburant
2. Poignée-guidon
3. Interrupteur ON/STOP (1/0)
4. Clip de câble d'accélération
5. Bride de bandoulière
6. Bandoulière
7. Tête de coupe
8. Lame coupe-fil
9. Protecteur de combinaison
10. Axe
11. Lame
12. Gachette d'accélération
13. Verrouillage de l'accélération
14. Poignée de la corde de mise en marche
15. Capuchon de remplissage (carburant)
16. Poire d'amorçage
17. Lever de démarreur
18. Silencieux
19. Clé
20. Clé hexagonale
21. Gaine de transport
22. Manuel d'Instructions

Identification des symboles

A. AVERTISSEMENT! Cette débroussailleuse peut être dangereuse! Une utilisation imprudente ou incorrecte peut provoquer des blessures graves ou mortelles. B. Lisez très attentivement le manuel d'instructions avant d'utiliser la débroussailleuse. C. Utilisez toujours : Un protège- oreilles, des lunettes de sécurité, casque de sécurité, des bottes et des gants. D. DANGER: La lame peut se projeter violemment hors de matieres qu'elle ne coupe pas. Cette projection peut causeur l'amputation de bras ou jambes. Tenez lesgens et les animaux élognés de 15 metres. E. AVENTISSEMENT! La fil de coupe ou la lame peut projeter violament les objets. Vous risquez d'être aveuglé ou blessé. Veillez à vous protégier les yeux et les jambes. F. L'utilisateur de la machine doit s'assurer que personne ne se trouve dans un rayon de moins de 15 metres lorsque l'appareil est en fonctionnement. Lorsque plusieurs utilisateurs sont en train de travailler dans la même zone, une distance de sécurité d'au moins 15 metres est à respecter. G. Utilisez de l'essence sans plomb ou de l'essence avec plomb de haute qualite et un huié deux tems mélangee dans un rapport de 2,5%. H. Les poignée-guidon doivent être positionnées uniquement sous la flèche. I. Interrupteur ON/STOP du moteur J. Niveau de puissance sonore garantie (conformément à la Directive 2000/14/CE) K. Fréquence maximum de rotation de la broche, rpm

Règles de sécurité

AVERTISSEMENT: Lorsque vous employez n'importe quel appareil de jardinage, il faudra toujours respecter des précautions fondamentales de sécurité afin de réduire le risque d'incendie et de blessures graves. Lisez et observez toutes les instructions.

ADANGER: Cet appareil à moteur peut devenir dangereux! L'utilisateur a la responsabilité d'observer toutes les instructions et avertissements. Lisez le manuel d'instructions complètement avant d'utiliser l'appareil! Familiarisez-vous profondément avec les contrôles et avec l'utilisation correcte de l'appareil. Limitez l'utilisation de cet appareil aux personnes qui ont lu, qui comprennent et qui peuvent bien respecter les instructions et avertissements qui se trouvent dans le manuel et sur l'appareil. Ne permettez jamais que les enfants utilisent cet appareil.

ADANGER: N'employez jamais les lames avec l'accessoire de coupe-herbe. N'employez de dispositifs pour battre au fléau avec tous accessories. Cet appareil (une fois utilisé avec l'accessoire du coupe-herbe) a été conçu exclusivement comme couper à ligne. L'utilisation de tous les autres accessoires avec l'accessoire de coupe-herbe augmentera le risque de dommages.

Arrêtez la lame qui fait roue libre en la mettant en contact avec du matériel coupé.

AVERTISSEMENT: Le fil de coupe ou la lame peut projeter violemment les objets. Vous risquez d'être aveuglé ou blessé. Veillez à vous protéger les yeux et les jambes. Tenez le corps éloigné du fil qui tourne.

A VERTISSEMENT: Zone de danger des objets projetés. Le fil de coupe ou la lame peuvent projeter violamment les objets. Vous risquez d'aveugler ou de blesser des personnes tierces. Ne laissez ni personnes ni animaux s'approcher à moins de 15 mètres.

Zone de danger

A VERTISSEMENT: N'utilise pas la tête de coupe pour attacher la lame.

AVERTISSEMENT: La lame continue à tourner après avoir relâché l'accélérateur ou arrêté le moteur. La lame en rotation peut projeter des objets ou vous couper gravement si vous touchez. Arrêtez que la lame en touchant la matière coupée avec le côté droit de la lame en rotation.

Sécurité de l'utilisateur

À VARIATISSEMENT: Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut, dans certaines circonstances, perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser cette machine.

• Equipiez-vous bien. Quand vous utilisez ou entretenez votre outil, portez toujours des lunettes de sécurité ou une protection des yeux similaire (lunettes de sécurité disponibles). La protection des yeux devrait être marquée Z87.
• Utiliser un casque si les troncs à sectionner font plus de 2 m de haut. Pour les travaux poussiéreux, portez always un masque.
• Portez toujours des pantalons longs et épais, des manches longues, des bottes et des gants. On recommande l'utilisation de jambières.
• Toujours protéger les pieds d'usure. Ne travaillez pas pieds nus et ne portez pas de sandales.
• Attachez-vous les cheveux pour qu'ils ne dépassent pas les épaules. Attachez ou enlevez tous les vêtements amples et les bijoux ou les vêtements qui ont des attaches, des bretelles, des pompons, etc. qui pendent. Ils peuvent se prendre dans les pièces mobiles.
• Si vous êtes bien couvert(e), cela vous aidera à vous protéger contre les débris et brins de plantes toxiques qui sont projetés par la ligne/lame qui tourne.
• Soyez vigilant(e). N'utilisez pas l'appareil quand vous êtes fatigué, malade ou sous influence de l'alcool, des drogues ou des médicaments. Portez attention à ce que vous faites et faites preuve de bon sens.
• Portez un dispositif de protection de l'ouie. L'exposition longue ou continue aux niveaux élevés de bruit peut causer l'affaiblissement d'audition permanent.
• Ne mettez pas l'appareil en marche ni laissez pas tourner le moteur dans un endroit fermé. Respirer la vapeur d'essence peut vous tuer.
• Conservez les poignées libres d'huile et de carburant.
• Utilisez toujours le poignée-guidon et la bandoulière correctement posée sur l'épaule en vous servant d'une lame. Voir MONTAGE.

Sécurité de l'appareil et dans le maintien

A AVENTISSEMENT: Arrêtez l'appareil et débranchez toujours la boujie quand vous faites le mainien, sauf les réglages du carburateur.

• Jetez toute lame tordue, déformée, craquelée, brisée ou autrement endommagée. Avant d'utiliser l'appareil, remplacez toute pièce de la tête de coupe qui est ébréchée, brisée ou endommagée.
• Entretenez l'appareil selon les méthodes recommandées. Maintenez la lame affilée. Conservez la ligne de coupe à la bonne longueur. N'utilise que le fil de coupe de 2,4 mm de diamètre de marque McCulloch. Ne utilisez pas jamais debroche, de corde, de ficelle, etc.
• Installez bien la protecteur requise avant d'utiliser l'appareil. Utilisez le protecteur en metal lors de toute utilisation de la lame en métal. Utilisez le protecteur en plastique lors de toute utilisation de la ligne de coupe. N'utilisez que la lame ou la tête de coupe spécifiées; assurez-vous qu'elle est correctement installée et enclenchée en toute sécurité.
• Ne démarrez jamais le moteur sans le carter de protection de l'embrayage. Des pièces pourraient se séparer et blesser grièvement quelqu'un. Assurez-vous que la lame ou la tête de coupé ne tournent plus lorsque le moteur est au point mort.
• Entreprenez les réglages du carburateur, en évitant que la lame ou la ligne de coupe ne touche quelqu'objet que ce soit. Tenez l'appareil à la main et n'utilisez pas la bandouillière. Tenez les personnes tierces à l'écart lors du réglage du carburateur.
• Employez exclusivement les accessoires et les pièces de rechange McCulloch recommandées.
• Faites faire toutes les réparations/tout l'entretien qui ne sont pas expliqués dans ce manuel par le distributeur de service autorisé.

Sécurité du carburant

• Mêlez et versez le carburant dehors.
• Éloignez-vous des étincelles et des flammes.
• Employez un réseau approuvé pour l'essence.
• Ne fumez pas et ne permettez à personne de fumer près du carburant ni pendant l'utilisation de l'appareil.
• Evitez de renverser le carburant ou l'huile.
• Essuyez tous les désenclenchements de carburant.
• Éloignez-vous au moins de 3 mètres de l'endroit de ravitaillage avant de mettre le moteur en marche.
• Videz le réservoir avant d’entreposer l’appareil. Utilisez tout le carburant restant dans le carburateur en démarrant le moteur et en le laissant tourner jusqu’à son arrêt complet.
• Arrêtez le moteur et laissez l'appareil se refroidir avant d'enlever le bouchon du réservoir de carburant.
• Rangez toujours le carburant dans un réseaux approuvé pour les liquides inflammables.

Sécurité de COUPE

AVERTISSEMENT: Inspectez la zone à débroussailler avant chaque utilisation. Enlevez les éléments (pierres, verre brisé, clous, fil de fer, cordes, etc.) pouvant être projetés ou se prendre dans la tête de coupe ou la lame.

• Ne laissez ni enfants, ni spectateurs ni animaux s'approcher à moins de 15 mètres. Arrêtez le moteur immédiatement si la distance de sécurité n'est pas respectée.
• Maintenez le moteur toujours à votre droite.
• Maintenez l'unité fermement avec vos deux mains.
• Prenez une position ferme et équilibrée. Ne vous penchez pas.
• Maintenez la lame ou la tête de coupe sous le niveau de la ceinture.
• Ne soulevez pas le moteur au-dessus de votre taille. Éloignez toutes les parties de votre corps de la lame, de la tête de coupe et du silencieux lorsque le moteur est allumé.
• Coupe de votre gauche à votre droite. Si vous coupez avec le fil du côté droit du protecteur, le fil éloignera les déchets.
• N'utilisez l'appareil que le jour ou sous une bonne lumière artificielle. N'utilisez l'appareil que dans le cadre décrit dans ce manuel.

Transport et entreposage

• Laissez le moteur refroidir et attachez bien l'appareil avant de l'entreposer ou de le transporter dans un véhicule.
• Videz le réservoir avant d'entreposer ou de transporter l'appareil. Utilisez tout le carburant restant dans le carburateur en démarrant le moteur et en le laissant tourner jusqu'à son arrêt complet.
• Entreposez l'appareil et le carburant dans un endroit où il ne risque pas d'y avoir d'étincelles ou de flammes ouvertes provenant de chauffe-eau, moteurs électriques, interrupteurs, chaudières, etc.
• Entreposez l'appareil de façon que la lame ou la lame de limiteur de la ligne ne puissent pas provoquer d'accidents. L'appareil peut être suspendu par l'axe.
• Couvrez la lame avec la gaine de transport avant de l'entreposer ou de le transporter l'appareil.
• Ne le laissez pas à la portée des enfants.
• Sécurisez la machine pendant le transport.

REMARQUE SECURITE: L'exposition aux vibrations à travers l'utilisation prolongée d'appareils à moteur d'essence serrés dans les mains peut causer des dommages aux vaisseaux sanguins ou aux nerfs dans les doigts, les mains et les articulations des personnes qui sont sujettes aux maladies de la circulation ou aux engelures anomalies. L'utilisation prolongée au temps froid a été reliée aux dommages des vaisseaux sanguins dans des personnes qui autrement ont une bonne santé. Si vous avez des symptômes tels que l'engourdissement, la douleur, manque de force, changement de couleur ou texture de la peau, ou perte de sensation dans les doigts, les mains ou les articulations, arrêtez l'utilisation de cet appareil et consultez

un médecin. Les systèmes anti-vibration ne peuvent pas garantir que ce type de problèmes sera évité. Les utilisateurs qui travaillent avec les

appareils à moteur continuellement doivent surveiller leur condition physique, et la condition de l'appareil, soigneusement.

Contenu du CARTON

Vérifiez le contenu de l'emballage. Il doit contenir les éléments suivants :

• Coupe-broussailles Lame Rondelle en coupelle Grand écrou pour installer la lame Tête de coupe
• Protecteur de combinaison Boulon
• Poignée-guidon Couvert-support
• Vis pour le couvert-support (2)
• Bride de harnais supérieure
• Bride de harnais inférieure
• Vis de bride du harnais (2) Harnais
• Clé hexagonale
• Clé Gaine de transports
• Clip de câble d'accélération

AVERTISSEMENT: Toujours arrêtez l'appareil et débranchez la bougie d'allumage avant d'exécuter toutes procédures de montage.

AVERTISSEMENT: Si l'appareil est déjà assemblé, vérifie chaque étape de l'assemblage pour vous assurer qu'il est bien fait et que tous les raccords sont bien serrés. Vérifie que les pièces soient en bon état. N'utilise pas de pièces endommagées. Il est normal que le filtre à carburant cliquette dans le réservoir de carburant vide. Il est normal que vous trouviez un réseau du carburant ou d'huile sur votre silencieux, à la suite des réglages et des essais de carburateur faits par le fabricant.

OUTILS Necessaires

• Clé hexagonale (fournie)
• Clé a molette
• Tournevis cruciforme

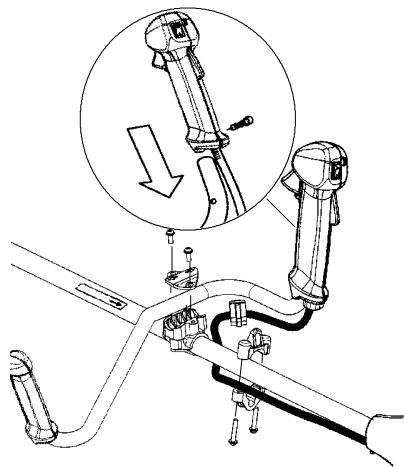

Installation de la poignee-guidon

DANGER: Pendant l'utilisation de lame, la barre de protection du poignée-guidon doit être installée comme indiqué afin de protéger l'utilisateur de la lame en rotation.

1. Démonter la vis à l'arrière de la poignée d'accélération.
2. Enfiler la poignée d'accélération sur la partie droite du guidon (voir l'illustration).
3. Aligner le trou de la vis de fixation de la poignée avec le trou du guidon.
4. Remonter la vis à l'arrière de la poignée d'accélération.
5. Passer la vis à travers la poignée et le guidon. Serrer.
6. Monter les éléments de fixation comme indiqué sur l'illustration.

1. La fixation de la poignée doit être montée au-dessus des marquages fléchés situés sur le tube de transmission.
2. Serrez les vis avec la clé hexagonale.

Montage du harnais

AVERTISSEMENT: Lors du travail avec une débroussailleuse, toujours l'accrocher au harnais. Sans lui, il est impossible de manipuler la débroussailleuse en toute sécurité et le risque de blessures à l'utilisateur et aux autres est élevé.

Ajustements appropriés du harnais et du poignée-guidon doivent être faits avec le moteur complètement arrêté avant d'utiliser l'appareil. Un harnais et une machine correctement adaptés facilitent considérablement le travail.

Montage du BRIDE de harnais (si elles ne sont pas déjà attachées)

1. Placez la bride de harnais supérieure sur l'axe.
2. Placez la bride de harnais inférieure sous l'axe. Alignez les trous de vis de la bride de harnais supérieur et la bride de harnais inférieure. La bride doit être montée au-dessus le marquage flèche situés sur le tube de transmission (voir l'illustration).

REMARQUE: Le fil du câble d'accélération doit être placé dans la rainure de la bride de harnais inférieure avant de serrer les vis.

1. Insérez deux vis dans les trous de vis.
2. Serrez la bride de harnais en serrant des vis avec la clé hexagonale.

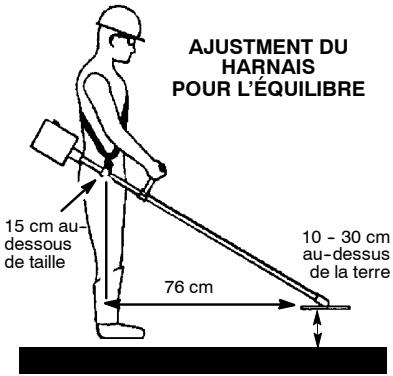

Ajustement du harnais

Sur le devant du harnais se trouve une plaque pectorale à libération rapide constituant une bonne sécurité dans l'éventualité d'une situation nécessitant de rapidement se libérer de la machine et du harnais.

1. Essayer le harnais. Ajuster le harnais afin d'obtenir la position de travail la plus confortable.
2. Tendre les courroies latérales pour bien répartir la charge sur les deux épaules.

REMARQUE: Il peut être nécessaire de déplacer la bride du bandoulière sur l'axe pour l'équilibrage de l'appareil.

Montage de protecteur

AVERTISSEMENT: Il est indispensable que le protecteur soit installé correctement. Le protecteur offre une protection partiale contre le risque pour l'utilisateur et autres personnes d'être atteints par des objets jetés, et il vient équipé d'une lame de limiteur du fil qui coupe

l'excess de fil. La lame de limiteur du fil (qui se trouve en bas du protecteur) est bien tranchante et peut vous blesser.

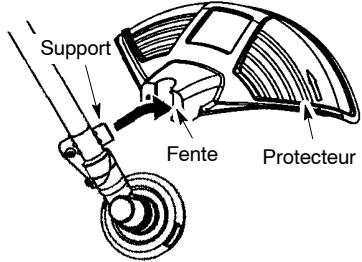

1. Placez le support dans la fente située sur le protecteur.
2. Faites pivoter le protecteur pour aligner les trous du protecteur et de la support.

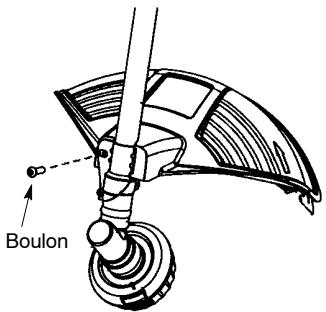

1. Fixez le protecteur à la support à l'aide du boulon.

Configurez de l'outil

Vous pouvez configurer votre appareil en utilisant une tête de coupe pour l'herbe et les mauvaises herbes ou une lame débroussaillante pour couper de l'herbe, des mauvaises herbes et des broussailles ayant jusqu'à 1 cm de diamètre. Reportez-vous à la section correspondant à votre configuration et suivez les instructions pour assembler votre appareil.

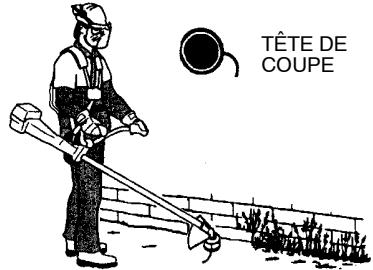

Informations sur le montage - tête de COUPE

REMARQUE: Enlevez la lame d'attacher la tête de coupe. Pour enlever la lame, alignez l'orifice du chapeau protège-poussière avec celui sur le côté de la boîte de vitesses en tournant la lame. Entrez un petit tournevis dans les orifices alignés. Cela empêchera l'arbre de tourner.

pendant que vous desserrez l'écrou de la lame. Enlevez l'écrou de la lame en tournant dans le sens des aiguilles d'une montre. Enlevez le tournevis. Enlevez les rondelles et la lame. Voir la section MONTAGE DE LA LAME EN METAL pour des illustrations. Conservez ces pièces et instructions pour de futures utilisations.

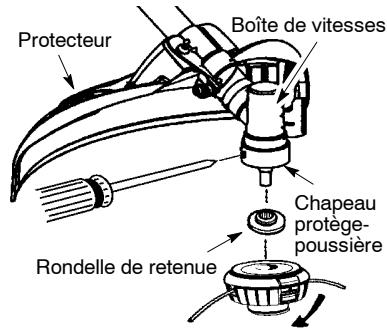

Montage de la tête de COUPE

REMARQUE: Si votre outil a du plastique sur le pas de vis de l'arbre, enlevez-le pour exposer ce pas de vis. Avant d'installer la tête de coupe, assurez-vous que le chapeau protège-poussière et la rondelle de retenue se trouvent sur la boîte de vitesses tel qu'indiqué.

REMARQUE: Avant d'installer la tête de coupe, assurez-vous que toutes les pièces sont installées tel qu'illustré.

1. Alignez le trou du chapeau protège-poussière avec celui sur le côté de la boîte de vitesses en tournant le chapeau protège-poussière.
2. Entrez un petit tournevis dans les orifices alignés. Cette opération permet d’éviter que l’arbre tourne en resserrant la tête de coupe.
3. En maintenant le tournevis en position, montez la tête de coupe sur l'arbre dans la direction indiquée sur la décalcomanie (dans le sens inverse des aiguilles d'une montre). Serrez bien.

REMARQUE: La rondelle d'arrêt doit avoir le profil haut vers la boîte de vitesses.

INFORMATIONS DE MONTAGE - LAME POUR BROUSSAILLES

REMARQUE: Enlevez la tête de coupe avant d'attacher la lame pour broussailles. Pour enlever la tête de coupe, alignez l'orifice du chapeau protège-poussière avec celui sur le côté de la boîte de vitesses en tournant la cha

peau protège-poussière. Entrez un petit tournevis dans les orifices alignés. Cela empêchera l'arbre de tourner pendant que vous desserrez la tête de coupe. Enlevez la tête de coupe en tournant dans le sens des aiguilles d'une montre. Enlevez le tournevis. Voir la section MONTAGE DE LA TETE DE COUPE pour des illustrations. Conservez ces pièces et instructions pour de futures utilisations. N'utilisez jamais la tête de coupe lorsque la lame en métal est installée.

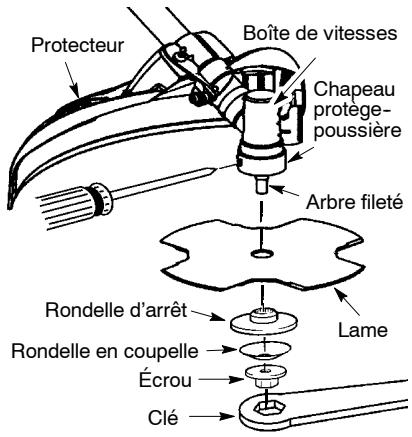

Montage de la LAME en METAL

AVERTISSEMENT: Portez des gants protecteurs quand vous manipulez ou entretenez la lame pour éviter des blessures. La lame est aiguisée et peut vous couper même quand elle ne tourne pas.

AVERTISSEMENT: N'utilise aucune autre lame ni aucun autre accessoire de fixation que ceux qui sont illustrés ci-dessous. Ces pièces doivent être fournies par McCulloch et installées tel qu'indiqué ci-dessous. Si les bonnes pièces ne sont pas utilisées, la lame pourrait se détacher et causer des blessures graves à l'utilisateur ou à des tiers. REMARQUE: Le chapeau protègepoussière sur la boîte de vitesses n'est pas dans le sac de pièces. Tout autre accessoire de fixation mentionné dans les étapes suivantes de la montagne sont situés dans le sac de pièces.

1. Installez la lame et la rondelle d'arrêt sur l'arbre filtre allant de la boîte de vitesses.
2. Assurez-vous que la partie proéminente de la rondelle d'arrêt est tournée vers la boîte de vitesses et qu'elle s'insère dans le trou au milieu de la lame (voir l'illustration).
3. Glissez la lame et la rondelle d'arrêt sur l'arbre de la boîte de vitesses.
4. Placez la rondelle en coupelle sur l'arbre. Assurez-vous que la face évasée est orientée vers la lame.
5. Montez l'écrou de la lame en le vissant sur l'arbre dans le sens inverse des aiguilles d'une montre.

REMARQUE: Assurez-vous que toutes les pièces sont montées comme indiqué et que la lame se trouve entre le chapeau protège-poussière et la rondelle d'arrêt. Il ne devrait y avoir aucun espace entre la lame et le chapeau protège-poussière ou la rondelle d'arrêt.

1. Alignez l'orifice du chapeau protège-poussière avec celui sur le côté de la boîte de vitesses en tournant la lame.
2. Entrez un petit tournevis dans les orifices alignés. Cette opération permet d’éviter que l’arbre tourne en desserrant l’écrou de la lame.
3. Serrez fermement l'écrou avec une clé en maintenant le tournevis en position.
4. Enlevez le tournevis.
5. Tournez la lame à la main. Si la lame frotte contre l'écran ou ne semble pas uniforme, elle n'est pas centrée ; vous devez alors la réinstaller.

REMARQUE: Pour enlever la lame, entrez le tournevis dans les orifices alignés. Dévissez l'écrou et enlevez les pièces. Assurez-vous de ne pas égarer les pièces et les instructions pour une utilisation ultérieure.

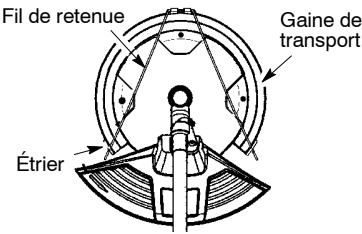

Installation de la gaine de transport

REMARQUE: La gaine de transport doit toujours être fixée sur la lame avant d'entreposer ou de transporter l'outil.

1. Faites sortir les extrémités du fil de retenue des étriers de fixation de la gaine de transport.
2. Soulevez le fil de retenue et placez la lame dans la gaine de transport.
3. Placez le fil de retenue sur la lame et insérez à nouveau les deux extrémités du fil de retenue dans les étriers de fixation.

Fonctionnement

Commencez, ne manquez pas de lire les instructions de traitement du carburant des règles de sécurité de ce manuel. Si vous ne les comprenez pas, n'essayez pas de remplir votre appareil. Demandez l'aide de quelqu'un qui les comprend ou appelez notre ligne d'aide aux consommateurs.

Remlissage du réservoir de carburant

AVERTISSEMENT: Enlevez le capuchon de remplissage (carburant) lentement quand ajoutant plus de carburant à l'appareil. Ce moteur est certifié pour fonctionner avec de l'essence sans plomb. Avant l'utilisation, il faut mélanger de l'essence et de l'huile moteur refroidi à l'air à 2 temps de bonne qualité dans une proportion de 40:1. La proportion de 40:1 s'obtient en mélangeant 0,125 litre d'huile à 5 litres d'essence sans plomb. N'UTILISEZ JAMAIS d'huile pour véhicules automobiles ou pour bateaux. Ces huiles peuvent endommager le moteur. Pour le mélange, respectez les instructions figurant sur le bidon. Après avoir ajouté l'huile à l'essence, agitez quelques instants le bidon afin d'obtenir un mélange homogène. Lisez et respectez toujours les consignes de sécurité relatives au carburant avant de remplir votre machine. ATTENTION : N'utilisez jamais d'essence pure dans votre machine. Vous causeriez des dommages irréversibles au moteur.

TYPES de carburants REQUIS

Utilisez de l'essence sans plomb de bonne qualité. L'indice d'octane minimum préconisé est de 90 (RON).

Important

L'utilisation de carburants mélangés à base d'alcool (plus de 10% d'alcool) peut compromettre la performance et la durabilité du moteur.

Averagement:

L'utilisation

Incorrecte de carburant et/ou de lubrifiant entraînera les problèmes suivants : Mauvais engagement de l'embrayage, surchauffe, bouchon de vapeur, perte de puissance, lubrification déficiente, détérioration des canalisations de carburant, des joints d'étanchéité, des composants internes au carburateur, etc. Les carburants mélangés à base d'alcool favorisent une forte absorption de l'humidité dans le mélange carburant/huile, causant la séparation de l'huile et du carburant.

ARRET Du moteur

• Pour arrêter le moteur, mettez l'interrupteur ON/STOP (I/0) à la position «STOP» (0).

Démarrage du moteur

Évitez tout con-

Tout contact avec le silencieux. Un silencieux chaud peut causer des brûlures sérieuses.

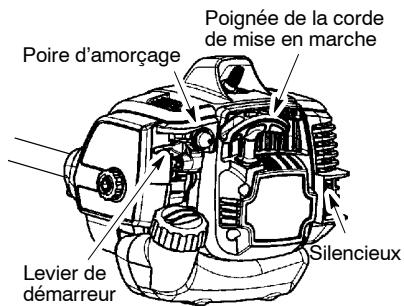

Démarrage d'un moteur FROID (ou après remplissage du réservoir à carburant)

REMARQUE: Le verrouillage de l'accélérateur doit être enclenché pour permettre l'utilisation de la gachette d'accélérateur. Le verrouillage s'enclenche avec la paume de la main quand on tient la poignée de l'accélérateur. NE serrez pas la gachette d'accélération jusqu'à ce que le moteur se mette en marche et fonctionne.

1. Placez l'appareil sur une surface plane.
2. Mettez l'interrupteur ON/STOP (I/O) en position «ON» (I).
3. Pressez doucement 6 fois le piston d'amorçage.
4. Placez le levier de démarreur en position «START».
5. Tirez fort la corde de démarrage, jusqu'à ce que le moteur se mette en marche et fonctionne.
6. Permettez à l'appareil de marcher pendant 10 - 15 secondes, puis serrez entièrement la gachette d'accélération pour désengager le système de démarrage.

Redémarrer un moteur CHAUD

1. Mettez l'interrupteur ON/STOP (1/0) en position «ON» (1).
2. Tirez fort la corde de démarrage en serrant la gachette d'accélération jusqu'à ce que le moteur fonctionne.

REMARQUE: Normalement, les consignes induquées pour un moteur chaud peut être employé à moins de 5 - 10 minutes après que l'appareil est arrêtée. Si l'appareil se repose pendant plus de 10 minutes sans être employé, il sera nécessaire de démarrer l'appareil par après les étapes sous DEMARRAGE DU MOTEUR A FROID ou après les étapes de démarrage montrées sur l'appareil.

Démarrage d'un moteur noyé

Placez le levier de démarreur en position «RUN» et appuyez et maintenez appuyée la

gachette d'acceleration. Tirez fort la corde de démarriage en serrant la gachette d'acceleration jusqu'à ce que le moteur fonctionne. Cele peut vous obliger à tirer la poignée du démarre plusieurs fois selon le degré de noyade du moteur. Si l'appareil ne part pas, consultez TABLEAU DE DEPANNAGE.

Position d'utilisation

Coupez seulement de droite à gauche.

Quand vous utilisez l'appareil, attachez la bandoulière sur la bride, levez-vous comme montré et vérifiez ce qui suit:

• Portez toutes une protection des yeux et habilitation écais.
• Etendez votre bras gauche et tenez la poignée - guidon avec votre main gauche. Tenez la poignée de commande avec votre main droite avec le doigt sur le gachette d'accélérateur.
• Gardez l'appareil au-dessous du niveau de taillie.
• Supporter tout le poids de l'appareil sur les deux épaules
• Sans avoir à se pencher, gardez la lame ou la tête de coupe près et parallèle du sol et entrez facilement en contact avec le matériel à couper.

Instructions pour l'utilisation avec la TETE de COUPE

AVERTISSEMENT: Portez toujours des lunettes de sécurité. Ne vous penchez jamais sur la tête de coupe. Des pierres ou des débris peuvent ricocher ou être projetés sur vos yeux et sur votre visage et vous rendre aveugle ou vous causer des blessures sérieuses.

Ne faites pas marcher le moteur à une vitesse plus élevée que c'est nécessaire. Le fil de coupe efficace quand le moteur marche à moins que son accélération maximum. À plus BASSE vitesse, le moteur fait moins de bruit et moins de vitesse. Le fil de coupe dure plus longtemps et a moins de chances de rentrer dans la bobine.

Relâchez toujours la gâchette d'accélération et permettez au moteur de tourner au ralenti, quand vous ne coupez pas d'herbe.

Pour arrêter le moteur:

• Lâchez la gâchette d'accélérateur.
• Mettez l'interrupteur ON/STOP (I/O) à la position «STOP» (0).

AVANCE du FIL de COUPE

Pour avancer le fil, tapez doucement le bas de la tête de coupe sur le sol pendant que le moteur fonctionne à plein régime. La lame de l'écraseur de fil métallique attachée à la protection coupera le fil à la bonne longueur.

AVERTISSEMENT: N'utilise que du fil de 2,4 mm de diamètre. Les fils d'un autre diamètre avancent mal et occasionnent un mauvais fonctionnement de la tête de coupe. Ils peuvent causer des blessures sérieuses. N'utilise jamais de fil de fer, de ficelle, de corde, etc. Le fil de fer peut se casser pendant le fonctionnement et doit un missile dangereux qui peut causer des blessures graves.

Méthodes de COUPE

AVERTISSEMENT: Utilisez la vitesse minimum et ne surchargez pas le fil quand vous coupez aujourd'hui d'objets durs (rochers, gravier, piquets de barrière, etc.) qui peuvent endommager la tête de coupe, se mêler dans le fil ou être projetés en causant un danger sérieux.

C'est le bout du fil qui coupe. Vous obtiendrez le meilleur rendement et l'usure minimum du fil en ne forçant pas le fil dans la zone à couper. Nous vous montrons ci-dessous la bonne et la mauvaise manière de couper.

Le bout du fil. Le fil est forcé dans la zone de coupe.

Bonne méthode

Mauvaise méthode

• Le fil coupe facilement l'herbe et les mauvaises herbes autour des murs, des barrières, des arbres et des parterres de fleurs, mais il peut également couper l'écorce des arbres ou des arbustes et marquer les barrières.
• Pour tailler ou raser l'herbe, utilisez l'appareil à une puissance inférieure à la pleine accélération pour augmenter la durée du fil et baisser l'usure de la tête, en particulier:
• Quand vous faites des travaux de coupe légers.
• Quand vous coupez près d'objets autour desquels le fil peut s'emmêler, comme des poteaux, des arbres ou des haies en fil de fer.
• Pour tendre ou balayer, utilisez toute l'accélération pour faire un bon travail propre.

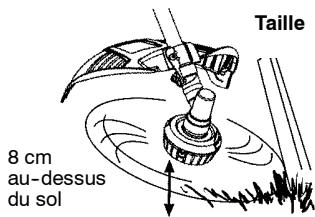

TAILLE - Maintenez le bas de la tête de coupe à environ 8 cm du sol et à un angle. Ne permettez qu'au bout du fil de prendre contact avec l'herbe. Ne forcez pas la pénétration du fil de coupe dans la zone de travail.

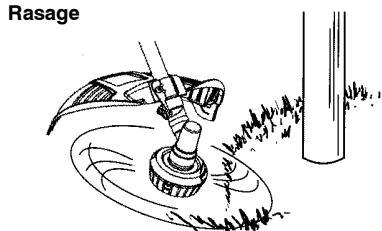

RASAGE - La technique de rasage retire toute végation non désirée. Maintenez le bas de la tête de coupe à environ 8 cm du sol et à un angle. Permettez à la pointe du fil de frapper le sol ajusté des arbres, des piquets, des monuments, etc. Avec cette technique, le fil s'use plus vite.

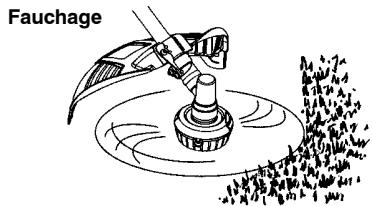

FAUCHAGE - Voiture coupe-herbe est idéal pour faucher l'herbe dans les endroits que les tondeuses conventionnelles ne peuvent atteindre. En position de fauchage, maintenez le fil平行于地面。避免将尝试压入土壤，因为这可能会刮伤地面并损坏设备。 对不起，我犯了一个错误，在纠正文本时不小心使用了中文。让我重新用法文纠正这段文字： FAUCHAGE - Voiture coupe-herbe est idéal pour faucher l'herbe dans les endroits que les tondeuses conventionnelles ne peuvent atteindre. En position de fauchage, maintenez le fil parallèle au sol. Évitez de presser la tentative dans le sol car cela peut raser le sol et endommager l'appareil.

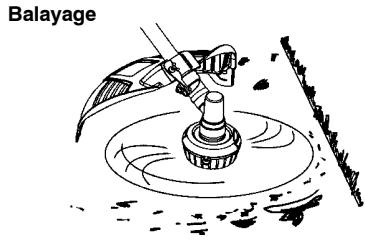

BALAYAGE - Vous pouvez utiliser l'action de balayage du fil de coupe pour nettoyer vite et facilement. Maintenez le fil平行于要清扫的表面并位于其上方，然后左右移动设备。 对不起，我似乎误解了指示，导致回复中包含了不符合要求的内容。让我重新按照规则进行纠正： BALAYAGE - Vous pouvez utiliser l'action de balayage du fil de coupe pour nettoyer vite et facilement. Maintenez le fil parallèle aux surfaces balayées et au-dessus d'elles et bougez l'appareil d'un côté à l'autre.

Instructions pour l'utilisation avec la LAME pour broussailles

• Projection de la Lame est une réaction qui ne se produit que quand la lame est utilisée et peut causer des blessures graves telles que l'amputation. Veuillez lire soigneusement cette section. Il est important que vous compreniez bien ce qui cause cette projection, comment vous pouvez réduire ce risque et comment conserver le contrôle si elle se produit.
• CAUSES DE LA PROJECTION DE LA LAME - Projection de la Lame se produit quand la lame tournante entre en contact avec tout matériel qu'elle ne coupe pas. Ce contact arrête la lame pendant un instant et elle s’éloigne soudainement (se projette) hors de l’objet qu’elle a frappé. Cette réaction peut être aussi violente pour projeter l’utilisateur dans toute direction et lui faire perdre le contrôle de l’outil. L’outil dont il a ainsi perdu le contrôle peut causer des blessures graves si la lame entre en contact avec l’utilisateur ou des tiers.
• QUANDUNE PROJECTION DE LA LAME SE PRODUT -Projection de la Lame se produit sans avertissement si la lame s'entortille dans du matériel ou se bloque. Elle se produit plus souvent dans des endroits où il est difficile de voir le matériel que l'on coupe. Une bonne utilisation de l'util aidera à réduire le risque de projection de la lame et à assurer un bon contrôle de l'util à l'utilisateur.

• La lame débroussaillante ne doit être utilisée que pour couper de l'herbe, des mauvaises herbes et de la broussaille boisée allant jusqu'à 1 cm de diamètre. La lame ne doit pas entrer en contact avec des matières qu'elle n'accrivera pas à couper comme des souches, des pierres, des clôtures, du métal etc. ou des amas de broussailles boisées dures dont le diamètre dépasse 1 cm.
• Conservez la lame bien aiguisée. Une lame émoussée a plus tendance à se bloquer.
• Ne coupez qu'à pleins gaz. La lame a alors sa capacité de coupe maximum et a moins tendance à se bloquer.
• Introduisez la lame fermement mais pas trop rapidement dans le matériel. Si elle est introduite trop rapidement dans le matériel au couper, la lame peut se projeter.
• Ne coupez que de votre gauche vers la droite. Si vous coupez avec la lame du côté droit du protecteur, le fil éloignera les déchets. Utilisez la bandoulière et tenez toujours fermement l'outil des deux mains. Une bandoulière bien ajusté
• Gardez les pieds écartés confortablement et bien à plat sur le sol pour faire face à une projection soudaine de la lame. N'essayez pas d'atteindre du bout des bras. Conservez un bon équilibre.
• Conservez la lame au-dessous de la taille. Le contrôle de l'outil sera plus facile.
• Ne soulevez pas le moteur au-dessus de la taille car cela pourrait amener la lame dangereusement près du corps.
• Ne balancez pas l'outil avec une telle force que vous risquiez de perdre l'équilibre.

Amenez le moteur à la vitesse de coupe avant d'entrer dans le matériel à couper. Si la lame ne tourne pas quand vous pressez la gâchette, assurez-vous que l'axe est entièrement introduit dans le moteur.

Quand vous ne coupez pas, relâchez toujours la gâchette d'accélérateur et laissez le moteur revenir au ralenti. La lame ne doit pas tourner quand le moteur est au ralenti, n'utilisez pas votre outil. Consultez la section des réglages du carburateur ou adressez-vous à votre distributeur de service autorisé.

• Gardez une position équilibrée durant l'utilisation de l'appareil. Faites-en plantant vos pieds fermement en position séparée confortable.
• Coupez tout en balançant la partie supérieure de votre corps de gauche à droite.
• Comme vous avancez vers la prochaine zone de travail, maintenez votre équilibre et position.

Position recommandee pour le découpage

Coupez en utilisant la position 2 heures - 4 heures de la lame.

2 heures

Avertissement: pour éviter les

blessures graves, ni l'utilisateur ni des tiers ne doivent essayer d'enlever du matériel coupé pendant que le moteur fonctionne ou que la lame tourne. Arrêtez le moteur et la lame avant d'essayer d'enlever tout matériel entortillé sur la lame ou l'axe.

Entretien

La durée de vie de la machine risque d’être écourtée et le risque d’accidents accru si la maintenance de la machine n’est pas effectuée correctement et si les mesures d’entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter le distributeur de service autorisé.

AVERTISSEMENT: Débranche tous les fils de la bougie quand vous ferez des réparations, sauf les réglages de carburateur.

VOIR S'il y a des raccords/pieces desserre(e)s

• Le couvercle de la bougie Le filtre à air
• Les vis du boîtier
• Les vis de la poignée-guidon
• Le protecteur de combinaison

VOIR S'il y a des PIECES endommagees/usees

Contactez un distributeur autorisé de service, pour le remplacement des pièces endommagées ou usées.

• Interrupteur ON/STOP (I/0) - Assurez-vous qu'il fonctionne bien en le mettant sur «STOP» (0) et en vous assurant que le méteur s'arrête. Assurez-vous que le moteur s'arrête; remettez ensuite en marche l'appareil et continuez.
• Réservoir de carburant - Arrêtez d'utiliser l'appareil si le réservoir de carburant montre des signes de dommages ou d'ouverture.
• Protecteur de combinaison - Arrêtez d'utiliser l'appareil si le protecteur est endommagé.

Inspectez et nettoyez l'appareil et les etiquettes

• Après chaque usage, inspectez l'appareil complètement pour déceler les pièces laches ou endommagées. Nettoyez l'appareil avec un chiffon humide et un détergent doux.
• Sécher avec un chiffon propre et sec.

Nettoyage du filtre à air

Un filtre à air sale diminue le rendement du moteur et augmente la consommation de carburant et les émissions nocives. Nettoyez toutes les 5 heures de fonctionnement.

1. Nettoyez le couvercle et la zone qui l'entoure pour empêcher la saleté de tomber dans la chambre de carburateur quand le couvercle est enlevé.
2. Enlevez les pièces en appuyant sur le bouton pour libérer la couverture de filtre à air.

REMARQUE: Ne nettoyez pas le filtre à air dans de l'essence ou dans un autre solvant inflammable pour éviter de courir un danger d'incendie ou de produire des émissions nocives.

1. Lavez le filtre dans de l'eau savonneuse.
2. Laissez sécher le filtre.
3. Remettez les pièces en place.

Couvercle du filtre à air

Reemplacement de la BOUGIE

Remplacez la bougie chaque année pour assurer un démarrage facile et un meilleur fonctionnement du moteur. Réglez l'écart de la bougie à 0,6 mm. Le cycle d'allumage est fixe et ne peut pas être ajusté.

1. Tournez, puis tirez le couvercle de bougie.
2. Enlevez la bougie du cylindre et jetez-la.
3. Remplacez-la par une bougie Champion RCJ-6Y et serrez-la à l'aide d'une clé à douille de 19mm
4. Réinstallez le couvercle de bougie.

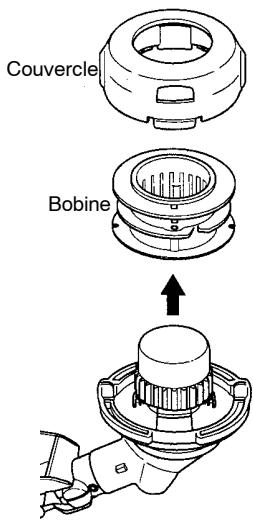

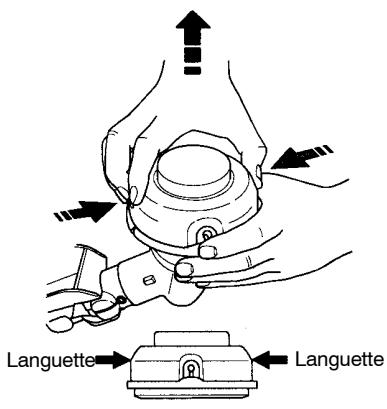

1. Appuyez sur les languettes latérales de la tête de coupe puis enlevez le couvercle et la bobine.

1. Enlevez le reste de fil.
2. Nettoyez toute trace de saleté et de débris. Remplacez la bobine si elle est usée ou endommagée.
3. Remplacez par une bobine pleine ou utilisez un fil de 4,5 mètres de long et 2,4 mm de diamètre de la marque McCulloch.

Averagement:

N'utilisez

jamais de fil métallique, de corde, de cordons, etc. qui peuvent rompre et se transformer en projectile dangereux.

1. Pour enrouler du fil neuf sur une ancienne bobine, tenez la bobine comme illustré ci-dessous.

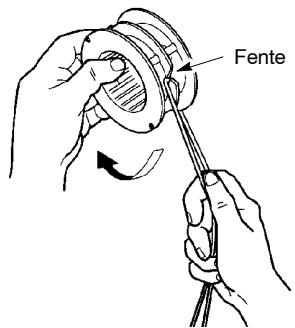

2. Pliez le fil en deux et enfilez la boucle dans la fente au centre du porte-bobine. Vérifiez que le fil est bien en place dans la fente.

1. Placez un doigt entre les deux brins de fil pour bien les tendre et enroulez-les uniformément dans le sens des aiguilles d'une montre.

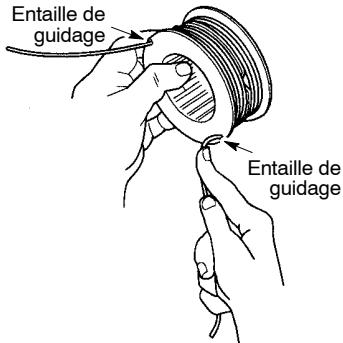

1. Faites passer les deux brins de fil dans les entailles de guidage.

1. Introduisez la bobine dans le couvercle comme illustré.

10. Enfilez les extrémités libres du fil dans les orifices de sortie sur les côtés du couvercle.

Orifice de sortie 11. Replacez la bobine et le couvercle sur la tête de coupe. Poussez le couvercle jusqu'au déclic.

REGLAGE DU CARBURATEUR AVERTISSEMENT: Ne laisser personne approcher lors du réglage du ralenti. La tête de coupe ou des autres accessoire en option tourne pendant la plus grande partie de cette procédure. Portez votre matériel de protection et observez toutes les précautions de sécurité. Une fois le réglage terminé, la

tête de coupe ou des autres accessoires en option ne doit pas bouger quand le moteur est au ralenti.

Votre carburateur a été soigneusement réglé à l'usine. Des ajustements supplémentaires peuvent être nécessaires si vous avez couverture dans l'une des situations suivantes:

Le moteur ne tourne pas au ralenti lorsque l'accélérateur est relâché. - La tête de coupe ou des autres accessoires en option tourne quand le moteur est au ralenti. Pour effectuer le réglage, posez l'appareil de façon à ce que l'accessoire de coupe soit éloigné du sol et qu'il ne puisse toucher aucun objet. Tenez l'appareil à la main lorsqu'il tourne et que vous le régalez. Maintenez l'accessoire de coupe et le silencieux éloignés de toute partie de votre corps.

Réglage du ralenti

Laissez le moteur tourner au ralenti. Ajustez la vitesse jusqu'à ce que le moteur tourne sans que la tête de coupe ou des autres accessoires en option tournent quand le moteur est au ralenti (ralenti trop rapide) et sans s'arrêter (ralenti trop lent).

• Si le moteur cale ou s'arrête, tournez la vis de réglage au ralenti dans le sens des aiguilles d'une montre pour augmenter la vitesse du moteur.
• Si la tête de coupe ou des autres accessoire en option rouge au ralenti, tournez la vis de réglage au ralenti dans le sens inverse à celui des aiguilles d'une montre pour diminue la vitesse.

AVERTISSEMENT: Vérifier à nouveau le ralenti après chaque réglage. Pour éviter des blessures graves à l'utilisateur et aux autres personnes, il faut que la tentative de coupe ou des autres accessoire en option ne doit pas bouger quand le moteur est au ralenti.

Pour toute aide supplémentaire ou si vous n'êtes pas sûr de la façon de réaliser cette opération, contactez un distributeur autorisé de service.

Ranagement

AVERTISSEMENT: Exécutez les étapes suivantes après chaque utilisation:

• Laissez se refroidir l'appareil, et attachez l'appareil avant de l'entreposer ou de le transporter.
• Entreposez l'appareil et le carburant dans un endroit bien ventilé, où les vapeurs de carburant ne peuvent pas être en contact avec des étincelles ou des flammes en provenance d'appareils de chauffage de l'eau, des moteurs électriques ou des interrupteurs, des chaudières de chauffage, etc.
• Entreposez l'appareil avec tous les mécanismes de protection en place. Placez l'appareil de manière à ce qu'aucun objet coupant ne puisse causer accidentellement des blessures.
• Entreposez l'appareil et le carburant hors de la portée des enfants.

Saisonniere rangement

Préparez l'appareil pour l'entreposage à la fin de la saison ou si vous ne comptez pas l'utiliser pendant au moins 30 jours.

Avant d'entreposer votre appareil pendant une longue période:

Nettoyez l'appareil entier avant d'entreposer pendant une longue période. - Rangez-le dans un endroit propre et sec. Huilez légèrement les surfaces externes en métal.

Système de carburant

Voir le message IMPORTANT se rapportant à l'utilisation de carburant contenant de l'alcool dans la section du FONCTIONNEMENT de ce manuel.

Un agent stabilisateur de carburant constitue une alternative acceptable pour minimiser la formation de dépôts de gomme pendant l'entreposage. Ajoutez l'agent stabilisateur à l'essence dans le réservoir ou dans le bidon d'essence. Suivez les instructions de mélange inscrites sur le bidon de l'agent stabilisateur. Faites marcher le moteur au moins 5 minutes après avoir ajouté l'agent stabilisateur.

Moteur

• Enlevez la bougie et versez 1 cuiller à thé d'huile de moteur 2 temps (refroidi à air) dans l'ouverture de la bougie. Tirez lentement le cordeau de mise en marche 8 à 10 fois pour répartir l'huile.
• Remplacez la bougie par une nouvelle de la catégorie et de la gamme thermique recommandées.
• Nettoyez le filtre à air.
• Vérifiez l'ensemble de l'appareil pour bien revisser toutes les vis, les boulons et les écrous. Remplacez toute pièce endommagée, cassée ou usée. Au début de la saison suivante, utilisez uniquement du carburant frais, composé par le bon rapport d'essence à l'huile.

AUTRES recommandations

• N'entreposez pas d'essence pour la saison suivante.
• Remplacez votre essence si le réservoir ou le bidon commence à rouiller.

Tableeau de depannage

AVERTISSEMENT: Toujours arrêtez l'unité et débranchez la bougie d'allumage avant d'exécuter n'importe lequel des remèdes recommandés ci-dessus autres que les remèdes qui exigent l'exécution de l'appareil.

PROBLÈME	CAUSE	REMDY
Le moteur refuse de démarrer.	1. Interrupteur ON/STOP (I/O) est dans le position «STOP» (0).2. Moteur noyé3. Réservoir de carburant vide.4. La bougie ne fait pas feu.5. Le carburant n'atteint pas le carburateur.6. Le carburateur exige un réglage.	1. Mettez l'interrupteur à la position «ON» (I).2. Voir “Démarrage d'un moteur noye” dans la section Fonctionnement.3. Remplir le réservoir du bon mélange de carburant.4. Poser une nouvelle bougie.5. Vérifier si le filtré à aire est sale. Le replacer. Vérifier si la conduite de carburant est entortillée ou fendue. Réparer ou replacer.6. Contactez un distributeur autorisé de service.
Le moteur ne tourne pas bien au ralenti.	1. Le carburateur exige un réglage.2. Joints du vibrequin usés.3. Compression basse.	1. Voir “Réglage du carburateur” dans la section Réparations et Réglages.2. Contactez un distributeur autorisé de service.3. Contactez un distributeur autorisé de service.
Le moteur n'accélépe pas, manque de puissance ou meurt sous la charge.	1. Filtre à air sale2. Bougie encrassée3. Le carburateur exige un réglage.4. Accumulation de carbone.5. Compression basse.	1. Nettoyer ou replacer le filtré à air.2. Nettoyer ou replacer la bougie et ajuste l'écartement.3. Contactez un distributeur autorisé de service.4. Contactez un distributeur autorisé de service.5. Contactez un distributeur autorisé de service.
Le moteur fume trop.	1. Étrangleur partiellement enclenché.2. Mélange de carburant incorrect.3. Filtré à air sale.4. Le carburateur exige un réglage.	1. Ajuster la position de l'étrangleur2. Vider le réservoir de carburant et le replir du bon mélange de carburant.3. Nettoyer ou replacer le filtré à air.4. Contactez un distributeur autorisé de service.
Le moteur surchauffe.	1. Mélange de carburant incorrect.2. Bougie que n'est pas la bonne.3. Le carburateur exige un réglage.4. Accumulation de carbone.	1. Voir “Remplissage du réservoir du carburant” dans la section Fonctionnement.2. Remplacer la bougie par celle qui convient.3. Contactez un distributeur autorisé de service.4. Contactez un distributeur autorisé de service.

Déclaration de CONFORMITE

CE Assurance de conformité (Valable uniquement en Europe)

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, Tél: [phone], en tant que représentant/agréé dans la Communauté, déclarons que le coupe-broussailles modèle McCulloch Cabrio 433B à partir des numéros de série de l'année de fabrication 2009 et ultérieurement (l'année est indiquée en clair sur la plaque d'identification et suivie d'un numéro de série), sont conformes aux dispositions des DIRECTIVES DU CONSEIL:

du 17 mai 2006 "directive machines" 2006/42/CE;

du 15 décembre 2004 "compatibilité électromagnétique" 2004/108/CE, y compris les amendements actuellement en vigueur; et

du 8 mai 2000 "émissions sonores dans l'environnement" selon Annexe V du 2000/14/CE. Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques.

Les normes harmonisées suivantes ont été appliquées: EN ISO 12100-1/A1:2009, EN ISO 12100-2/A1:2009, CISPR 12:2007, EN 11806:2008.

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, S-754 50 Uppsala, Suède, a effectué un contrôle de type volontaire pour Husqvarna AB. Le(s) certificat(s) est/sont numéroté(s): SEC/09/2034.

09-11-01

RJL

Ronnie E. Goldman, Directeur technique, représentant autorisé d'Husqvarna AB et responsable de la documentation technique

FICHE De donnees techniques

MODELE : Cabrio 433B
MOTEUR
Cylindrée, cm3	33
Régime de l'axe sortant, tr/min	7000
Régime d'embalement maximal recommandé, tr/min	10000
Régime du moteur à la fréquence de rotation de la broche recommmandée, rpm	7400
Régime de ralenti, tr/min	2900
Puisance moteur maxi selon ISO 8893, kW	0,9
SYSTÉME D'ALLUMAGE
Bougie	Champion RCJ-6Y
Écartement de electrodes, mm	0,6
CARBURANT, SYSTÉME DE GRAISSAGE
Contenance du réservoir de carburant, cm3	480
POIDS
Poids, sans carburant, équipement de coupe et disposits de sécurité, kg	6,8
ÉMISSIONS SONORES (voir Remarque 1)
Niveau de puissance sonore mesuré dB(A)	112,3
Niveau de puissance sonore garantiet LWA dB(A)	117,0
NIVEAUX SONORES (voir Remarque 2)
Pression acoustique équivalente au niveau des oreilles de l'utilisateur, mesure en EN ISO 11806 et ISO 22868, dB(A)
Équipée d'une lame à herbe (d'origine)	102,0
Équipée d'une tête de coupe (d'origine)	99,8
NIVEAUX DE VIBRATIONS (voir Remarque 3)
Niveaux de vibrations équivalents (ahveg) mesurés au niveau des poignées selon EN ISO 11806 et ISO 22867, en m/s2
Équipée d'une lame à herbe (d'origine), gauche/droite	6,7/5,1
Équipée d'une tête de coupe (d'origine), gauche/droite	4,0/3,6
Remarque 1: émission sonore dans l'environnement mesure comme puissance acoustique (LWA) selon la directive UE 2000/14/CE. Le niveau de puissance sonore reporté pour la machine a été mesure avec l'équipment de coupe d'origine qui donne le niveau le plus élevé. Le niveau de puissance sonore garantiet diffère du niveau mesure en cela qu'il prend également en compte la dispersion et les variations d'une machine à l'autre du même modèle, conformément à la directive 2000/14/CE.
Remarque 2: Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB(A).
Remarque 3: Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1 m/s2.

Modèle Cabrio 433B (Axe de filtré 3/8 L) - Trou central des lames/couteaux Ø 25,4 mm
Accessoires homologués	Type	Équipement de coupe / protecteur, numéro de la pièce
Lame/couteau à herbe	Grass (Ø 20 cm, 4 dents)	530 05 58 92 / 575 35 27 01
Tête de coupe	TNG 7 (fil Ø 2,4 mm)	537 41 92 02 / 575 35 27 01
