ELITE 4230 X BP PRO MCCULLOCH

25) BOUCLE DE REGLAGE DU POIDS 26) CEINTURE 27) BOUCLE DE DECROCHAGE ET DE REGLAGE DE LA CEINTURE 28) SUPPORT BOUTON DE DEMARRAGE 29) BOUCLE D’ACCROCHAGE DE LA TIGE 30) DISPOSITIF ANTIVIBRATION 31) CADRE 32) REMBOURRAGE 5) N° de série 6) Modèle / type 7) Marque CE de conformité

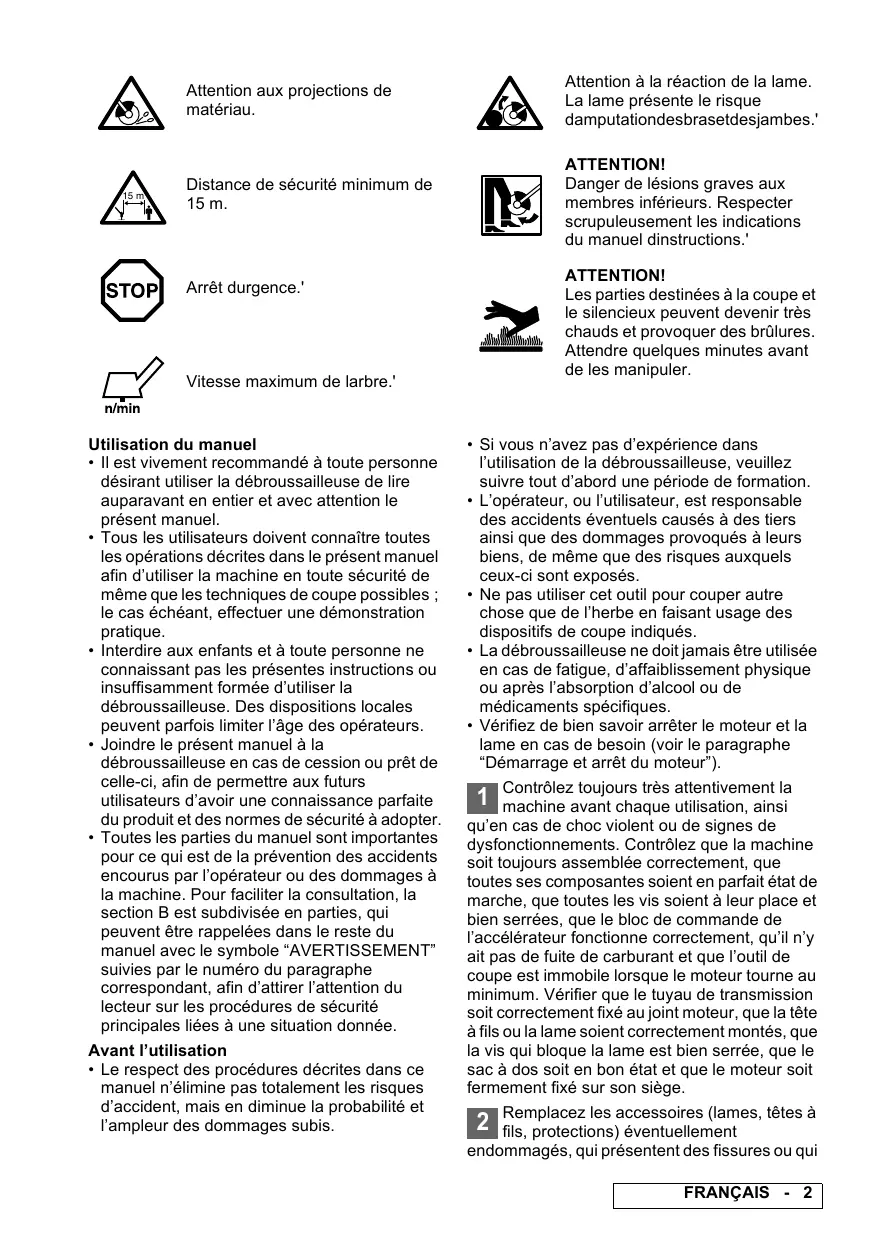

Attention aux projections de matériau.

• Tous les utilisateurs doivent connaître toutes les opérations décrites dans le présent manuel afin d’utiliser la machine en toute sécurité de même que les techniques de coupe possibles ; le cas échéant, effectuer une démonstration pratique. • Interdire aux enfants et à toute personne ne connaissant pas les présentes instructions ou insuffisamment formée d’utiliser la débroussailleuse. Des dispositions locales peuvent parfois limiter l’âge des opérateurs. • Joindre le présent manuel à la débroussailleuse en cas de cession ou prêt de celle-ci, afin de permettre aux futurs utilisateurs d’avoir une connaissance parfaite du produit et des normes de sécurité à adopter. • Toutes les parties du manuel sont importantes pour ce qui est de la prévention des accidents encourus par l’opérateur ou des dommages à la machine. Pour faciliter la consultation, la section B est subdivisée en parties, qui peuvent être rappelées dans le reste du manuel avec le symbole “AVERTISSEMENT” suivies par le numéro du paragraphe correspondant, afin d’attirer l’attention du lecteur sur les procédures de sécurité principales liées à une situation donnée. Avant l’utilisation • Le respect des procédures décrites dans ce manuel n’élimine pas totalement les risques d’accident, mais en diminue la probabilité et l’ampleur des dommages subis.

• Si vous n’avez pas d’expérience dans l’utilisation de la débroussailleuse, veuillez suivre tout d’abord une période de formation.

• L’opérateur, ou l’utilisateur, est responsable des accidents éventuels causés à des tiers ainsi que des dommages provoqués à leurs biens, de même que des risques auxquels ceux-ci sont exposés. • Ne pas utiliser cet outil pour couper autre chose que de l’herbe en faisant usage des dispositifs de coupe indiqués. • La débroussailleuse ne doit jamais être utilisée en cas de fatigue, d’affaiblissement physique ou après l’absorption d’alcool ou de médicaments spécifiques. • Vérifiez de bien savoir arrêter le moteur et la lame en cas de besoin (voir le paragraphe “Démarrage et arrêt du moteur”). Contrôlez toujours très attentivement la machine avant chaque utilisation, ainsi qu’en cas de choc violent ou de signes de dysfonctionnements. Contrôlez que la machine soit toujours assemblée correctement, que toutes ses composantes soient en parfait état de marche, que toutes les vis soient à leur place et bien serrées, que le bloc de commande de l’accélérateur fonctionne correctement, qu’il n’y ait pas de fuite de carburant et que l’outil de coupe est immobile lorsque le moteur tourne au minimum. Vérifier que le tuyau de transmission soit correctement fixé au joint moteur, que la tête à fils ou la lame soient correctement montés, que la vis qui bloque la lame est bien serrée, que le sac à dos soit en bon état et que le moteur soit fermement fixé sur son siège.

Remplacez les accessoires (lames, têtes à fils, protections) éventuellement endommagés, qui présentent des fissures ou qui

(voir le chapitre “Montage/demontage”). Le nonrespect de cette norme peut exposer l’opérateur à de graves dangers : • possibilité de contact avec les parties en rotation et coupantes ; • possibilité de projection de corps divers. N’utilisez jamais la débroussailleuse si la barrière n’est pas installée correctement. N’utilisez que des lames ou têtes de fil sur lesquelles est indiqué clairement une vitesse maximum d’au moins 10500 min-1. Il est recommandé d’utiliser des accessoires et des pièces de rechange originales et homologuées, en vente auprès des distributeurs officiels. L’utilisation d’accessoires et de pièces de rechange non originales augmente les risques d’accident et dans ce cas de figure le fabricant ne saurait assumer aucune responsabilité concernant les dommages causés aux personnes ou aux choses. N’utilisez jamais une machine incomplète, défectueuse ou modifiée par une personne autre qu’un technicien d’un Centre d’Assistance Agréé. Le risque d’accident augmente considérablement si les opérations de maintenance ne sont pas effectuées régulièrement ou de façon non professionnelle. En cas de doute, contactez un Centre d’Assistance Agréé.

• Bottes de sécurité munies de semelle antidérapante, embout anti-écrasement et protection anti-coupe (ne pas porter de sandales ou travailler pieds nus) ; • Gants anti-coupe et antivibrations ; • Visière de sécurité ou lunettes de protection. Enlever la pellicule de protection éventuellement présente ; • Casque antibruit ; • Casque (lorsque le site présente un risque de chute d’objets). Précautions pour la santé tout usage excessivement prolongé 6 Evitez de la débroussailleuse. Le bruit et les vibrations peuvent produire des effets néfastes. L’utilisation prolongée de la machine ou d’autres outils exposent l’opérateur à des vibrations qui peuvent générer “le phénomène des doigts blancs” (Syndrome de Raynaud). Il pourrait se produire une réduction de la sensibilité des mains à distinguer les différences de température et une torpeur générale. L’opérateur devrait donc contrôler attentivement les conditions de ses mains et de ses doigts s’il utilise l’appareil de façon continue ou régulière. Si l’un des symptômes apparaît, il est nécessaire de consulter immédiatement un médecin. L’utilisation prolongée de la machine ou d’autres outils peuvent provoquer un malaise, un stress, un état de fatigue ou une hypoacousie. Utilisez la machine en portant correctement un casque pour la protection des oreilles. Des opérations de maintenance correctes et attentives peuvent permettre de mieux vous protéger contre les risques liés au bruit et aux vibrations. Evitez le contact de l’huile ou du carburant avec la peau et les yeux. Ne pas inhaler les émanations d’essence qui sont toxiques. Ne mettez pas et ne laissez pas le moteur en marche dans les espaces fermés ou peu aérés. Les gaz d’échappement sont toxiques en cas d’inhalation et peuvent être asphyxiants, voire même mortels.

Zone de travail attentivement la zone de travail et

Avant toute utilisation, enlever de la zone de travail les pierres, verres, câbles, parties métalliques, pots, bouteilles et autres corps étrangers qui pourraient s’enchevêtrer sur les parties en rotation ou bien être projetés au loin et présenter ainsi un danger. Prenez également en considération les autres dangers éventuels qui pourraient ne pas être perçus en raison du bruit émis par la machine. Assurez-vous qu’il y ait quelqu’un à distance de sécurité qui puisse vous entendre en cas d’accident éventuel. Travail l’utilisation et pendant quelques 9 Durant minutes après l’arrêt de la machine, la boîte à engrenages (et la zone située à proximité de l’arbre de fixation du dispositif de coupe) est très chaude. Le silencieux et la protection correspondante sont très chauds durant l’utilisation et tout de suite après l’arrêt du moteur. Ceci est valable également lorsque le moteur est au minimum. Le contact peut provoquer des brûlures. Ne touchez pas ces composantes tant qu’elles sont chaudes. branches ou de l’herbe pourrait 10 Des s’encastrer entre la protection du dispositif de coupe et la tête à fil/lame. Ne jamais enlever le bourrage éventuel de matériel coupé présent entre la protection et le dispositif de coupe lorsque le moteur est en marche et que le dispositif de coupe est encore en rotation. Faites attention aux parties en rotation et aux surfaces chaudes de la machine. Le contact entre les lames et d’éventuels objets pourrait avoir de graves conséquences pour l’opérateur, les tiers ou les animaux situés à proximité, ainsi que pour la machine. Coupez seulement le matériau recommandé pour chaque accessoire et évitez que la partie coupante entre en contact avec les pierres, les pièces métalliques, etc. La lame est coupante et il est par conséquent nécessaire de la manipuler avec précaution également lorsque le moteur de l’appareil est arrêté. les personnes et les animaux du 11 Eloignez lieu de travail (distance minimum 15 mètres). En effet, lors du travail, la lame ou la tête à fils pourraient projeter de l’herbe, de la terre, des pierres ou des corps étrangers ; si quelqu’un s’approche, éteignez le moteur et arrêtez la lame ou la tête pivotante (voir le paragraphe “Démarrage et arrêt du moteur”). Attachez vos cheveux de façon à ce qu’ils se trouvent au-dessus des épaules. Mettez la machine en marche en un lieu plat, en position stable et après avoir vérifié que l’outil de coupe n’est en contact avec aucun obstacle. Il est recommandé d’utiliser cet appareil sur le côté droit du corps ; ceci permettra en effet aux gaz

d’échappement de s’échapper librement sans aucune gêne de la part des vêtements de l’opérateur. Pendant le travail, empoignez fermement la débroussailleuse et toujours à deux mains. Veillez à avoir une position stable sur vos jambes. Les poignées de l’appareil doivent toujours être sèches et propres.

N’utilisez pas la débroussailleuse en étant sur une échelle ou toute autre surface instable. Il est nécessaire d’avoir toujours le contrôle parfait de son équilibre. N’utilisez jamais la machine dans des conditions climatiques extrêmes ou défavorables (températures très basses, climat extrêmement chaud et humide, brouillard, pluie, vent, etc.). Garder toutes les parties de votre corps et vos vêtements loin des lames durant la mise en marche et le fonctionnement du moteur. Pendant l’utilisation de l’appareil, la zone de travail doit toujours être face à vous ; ne travaillez pas à reculons car vous ne verriez pas des dangers éventuels. Ne posez pas la machine tant que le moteur est en marche. Ne laissez jamais la machine sans surveillance. Ne soulevez jamais la débroussailleuse durant la phase de coupe au -dessus de la hauteur du genou. de commencer à travaillez, installez 12 Avant correctement le dispositif de support comme cela est indiqué dans “Reglage du sac a dos”. Réglez la boucle d’accrochage de la tige de façon à ce que la lame ou la tête à fils soient parallèles au sol. Le point de fixation (fig. A pos. 10) doit être maintenu dans sa position d’origine afin d’éviter tout déséquilibrage de la tige. Notices pour le transport transportez jamais la débroussailleuse, 13 Ne même sur de courtes distances, avec le moteur allumé. Transportez-la avec le moteur éteint et la lame, ou la tête à fils, tournée vers l’arrière. Pour votre sécurité, il est obligatoire, durant le transport et le stockage, de protéger la lame avec le boîtier fourni prévu à cet effet (voir “Protection pour le transport”). Pour transporter la débroussailleuse sur un véhicule, posez-la de façon très stable et assujettissez-la afin d’éviter toute fuite de carburant. Il est à ce propos recommandé de vider le réservoir du carburant en cas de transport. Notices contre le feu et les incendies travaillez pas avec la débroussailleuse 14 Ne en la présence d’un feu ou d’un épanchement d’essence. Ne placez jamais de matériaux inflammables dans la poche du sac à dos. Si vous avez versé du carburant sur vous, ôtez immédiatement les vêtements souillés. Nettoyez toujours la machine afin d’éliminer les brins d’herbe, les feuilles et dépôts d’huile et réduire ainsi les risques d’incendie. Les gaz FRANÇAIS - 4

d’échappement peuvent atteindre des températures élevées et pourraient produire des

étincelles ; il est donc vivement recommandé de ne pas s’approcher des produits inflammables. Le silencieux est très chaud pendant le fonctionnement et tout de suite après l’arrêt du moteur. Ceci est valable également lorsque le moteur opère au minimum. Faites très attention aux risques d’incendie, notamment en présence de matériaux ou de gaz inflammables. Mettez le moteur en marche loin du lieu de ravitaillement et des collecteurs de carburant (distance minimum de 3 mètres). vous effectuez un ravitaillement en 15 Lorsque carburant, essuyez toujours le carburant éventuel qui s’est écoulé. N’ajoutez jamais de carburant dans le réservoir lorsque le moteur est allumé ou chaud afin d’éviter le risque d’incendie (attendre que le moteur soit froid avant d’effectuer le ravitaillement). Faites le ravitaillement du carburant à l’air libre et loin de toute flamme ou étincelle. N’enlevez pas le bouchon du réservoir lorsque le moteur est en marche. Ouvrez le bouchon du réservoir avec précaution afin d’éliminer les surpressions éventuelles. Après le ravitaillement, refermez soigneusement le bouchon. Evitez de faire tomber du carburant. Les gaz produits par les combustibles peuvent provoquer une explosion ou un incendie. L’essence est hautement inflammable : avant de s’approcher à n’importe quel type de combustible, éteignez les

cigarettes, pipes ou cigares. Ne fumez pas et n’amenez pas des sources de chaleur ou d’étincelles à proximité du carburant. N’effectuez aucun ravitaillement à proximité ou au-dessus d’objets inflammables (feuilles sèches, etc.).

Contrecoup de réaction machines équipées de lame peuvent 16 Les donner lieu à de violents contrecoups latéraux en cas de contact avec des corps solides. La poussée produite peut se répercuter de la machine à l’opérateur et entraîner même la perte de contrôle de la machine même. La lame pourrait même provoquer l’amputation de bras ou de jambes. Utilisez toujours une lame bien aiguisée. Une lame présentant des dents usées peut non seulement créer des difficultés de coupe, mais également générer un CONTRECOUP DE REACTION, c’est-à-dire une poussée violente sur la partie antérieure de la machine générée par le choc de la lame contre un morceau de bois ou des corps solides étrangers ; cette poussée peut se répercuter de la machine à l’opérateur et entraîner même la perte de contrôle de la machine même. N’affûtez pas une lame endommagée ou usée. Remplacez-la par une lame neuve. Le contrecoup de réaction peut se produire également lors des coupes avec n’importe quel type de lame dans les secteurs à risque (voir I1). Ne travaillez pas avec la lame dans les secteurs à risque de contrecoup de réaction.

C. Description des équipements de sécurité de la machine

(fig. A n. 17) retournent automatiquement dans leurs positions d’origine. Boucle d’accrochage de la tige

Placer le bouton d’Arrêt (fig. A n. 8) sur O / STOP et le moteur s’éteint. Pour vérifier son bon fonctionnement, allumer le moteur et s’assurer que le moteur s’arrête lorsque le bouton d’Arrêt est commuté sur la position Stop.

Protection pour le transport

Ne mettez jamais en marche une si le boîtier de la lame est  machine présent.

Le dispositif couvre les extrémités coupantes de la lame lorsque la machine en position de repos est transportée ou stockée.

Protection du dispositif de coupe

Arrêter l’outil de coupe avant de se

 libérer de la tige.

Avant d’utiliser la machine, familiarisez vous avec les boucles de décrochage du sac et assurez-vous d’être en mesure de les utiliser rapidement. Si vous devez vous libérez rapidement du sac à dos, procédez de la façon suivante : de la main droite, tenez fermement la poignée et, de la main gauche, décrochez tout d’abord la ceinture puis la bretelle de gauche ; faites ensuite glisser le moteur par la bretelle de droite jusqu’au sol.

D. Mélange du carburant

Préparation du mélange

 Pour obtenir le mélange optimal, versez dans un récipient homologué tout d’abord l’huile et ensuite l’essence ; mélangez énergiquement le bidon chaque fois que vous désirez prélever du carburant dans le bidon. Les caractéristiques du mélange sont sujettes au vieillissement et s’altèrent donc au fil du temps ; il est donc conseillé de préparer uniquement la quantité de mélange requise pour

l’utilisation (l’emploi d’un ancien mélange peut endommager sérieusement le moteur).

Conservation du combustible

Conservez le combustible dans un spécialement prévu à cet effet,  récipient dans un environnement frais et bien ventilé.

Ne laissez jamais le moteur au repos avec du carburant dans le réservoir, dans des espaces peu ventilés, où les gaz produits par l’essence pourraient se propager et atteindre les feux, bougies, flammes de brûleurs ou de chaudières, chauffe-eau, séchoirs, etc. Ne conservez jamais des quantités excessives de carburant.

Placez le moteur de façon à ce que le bouchon 4

du réservoir soit orienté vers le haut et la bride d’attelage au cadre se trouve sur un côté. Vissez fermement le pivot A sur le moteur (voir figure).

Fixez le moteur au cadre et serrez à fond l’écrou prévu à cet effet. E2. Montage du rembourrage du cadre

 Prenez l’ensemble cadre+moteur et posez-le sur la base ; enfilez la partie supérieure du rembourrage sur le cadre et bloquez-le avec les deux courroies (voir figure). Prenez le support par le bouton de démarrage et procédez au montage comme cela est indiqué sur la figure. Accrochez le câble de démarrage au support (voir figure).

supérieure (F) entre le tuyau et la protection, pointez puis serrez à fond les vis (H).

Appendice à la protection du dispositif de coupe (uniquement pour l’utilisation avec la tête à fil)

La lame coupe-fil, incorporée avec la en plastique, coupera le fil de  protection nylon à la longueur optimale ; un fil trop long réduit la vitesse de rotation du moteur et les performances de coupe, outre le fait d’augmenter les risques de lésions.

Dévissez la frette en plastique et enfilez-la sur l’arbre. Positionnez l’arbre dans son siège à l’intérieur de la poignée jusqu’à ce que l’etiquette d’arrêt coïncide avec le bord de la couronne en plastique taraudée. Vissez la frette à la main en la serrant à fond.

L’appendice (B) doit être installé/utilisé uniquement avec la tête à fil, à l’aide de la lame coupe-fil (L) qui règle la longueur du fil et, par conséquent, le diamètre de coupe. Pour un montage correct, voir la figure de la couverture et effectuer la séquence d’opérations suivante :

Introduisez l’appendice (B) sur la protection (A) en correspondance des crans de référence (C), puis bloquez-le en vissant à fond la vis (D) ; installez ensuite la lame coupe-fil (L), avec la partie coupante orientée vers l’extérieur de la protection, puis fixez-la soigneusement avec les vis (E) (Vérifiez régulièrement que les vis (E) ne soient pas desserrées à cause des vibrations et, le cas échéant, resserrez-les fermement).

E6. Montage/demontage de la tete a fil

E7. Montage/demontage des lames pour herbe

N’utilisez pas l’appendice de protection à fils (H) avec des lames  tête métalliques.

Montez la lame selon l’illustration: a) Rondelle de protection - b) rondelle de centrage - c) Lame avec le texte et la flèche visibles vers le haut - d) rondelle inférieure - e) vis de serrage de lame - f) goupille (longueur 16 mm).

Si vous voulez monter le bol glisseur faites comme sur les figures: a) Rondelle de protection

- b) Rondelle de centrage - c) Lame avec le texte et la flèche visibles vers le haut - d) Rondelle inférieure - e) Entretoise - f) Bol glisseur - g) Goupille (longueur 34,5 mm).

 protection herbe. Remplacez la protection bride (A)

Les lames de scie à dents (24 ou 80 dents) ont un diamètre de base central de 20mm et donc nécessitent la présence d’une flasque supérieure de dimension appropriée pour assurer un montage exact. Le numéro des pièces est énuméré dans le tableau des fixations de coupe.

Pour le montage, voir les figures (E7, E8, E9).

avec la protection pour lame de scie (H).

F. Démarrage et arrêt du moteur

 1 5 6 7 8 9 10 11 12 14 d’enrichissement retourne dans sa position d’origine.

Veillez à avoir une position stable lors du Les organes de coupe sont en train de (Attention à ne pas enrouler  démarrage. tourner. la corde de démarrage autour de votre  main). Accrochez la tige au sac avant d’effectuer la procédure de démarrage et décrochez-la une fois que celle-ci est terminée. Ne tirez pas la corde de démarrage jusqu’à sa fin de course et ne la relâchez pas d’un coup contre la machine car cela pourrait endommager l’unité. Démarrage avec le moteur à froid F1. Interrupteur d’arrêt (A) sur la position “I” opposée à celle de “STOP”. F2. Placez le levier de l’enrichisseur (B) sur la position fermée. F3. Pompez en appuyant plusieurs fois de suite sur la boule (C) jusqu’à ce que vous voyez le carburant revenir vers le réservoir à travers le petit tube (D). Placez le sac sur votre dos. Tirez la corde de démarrage de façon uniforme, sans à-coups, puis relâchez-la de la même façon lorsque le démarrage a eu lieu. Laissez fonctionner le moteur pendant quelques secondes, puis accélérez ; le levier

Démarrage du moteur à chaud

F1. Interrupteur STOP sur la position “I” (START). Levier de l’accélérateur sur la position de minima (relâchée). F4. Levier de l’enrichisseur (B) sur sa position d’origine. F3. Répétez le point F3 du paragraphe précédent.

F5. Placer l’interrupteur d’arrêt (A) sur la position “O” (STOP). Après l’arrêt du moteur, les parties en rotation (lame ou tête à fils) continueront à tourner par inertie pendant quelques secondes. Tenez fermement la machine jusqu’à son arrêt complet. En cas d’urgence, le délai d’arrêt complet peut être écourté en faisant frotter la coupelle de soutien de la lame parallèlement au sol.

G. Réglage du carburateur

serrez la vis (T) délicatement dans le sens des aiguilles d’une montre, jusqu’à ce que vous obteniez une rotation régulière du moteur (son constant), sans que les organes de coupe ne soient en mouvement. Si les organes de coupe sont par contre en mouvement, desserrez délicatement la vis (T) dans le sens inverse des aiguilles d’une montre jusqu’à ce que vous ayez obtenu le réglage désiré. La vitesse de minima correcte est reportée sur le manuel

Enlevez le filtre (voir figure), puis nettoyez-le délicatement en utilisant un jet d’air comprimé. Pour un nettoyage plus profond, lavez-le avec de l’eau et du savon. Toutes les 50 heures d’utilisation Ajoutez, dans la boîte d’engrenage, de la graisse pour engrenages à grande vitesse, à travers le trou (C). Démontez et nettoyez la bougie (et réglez la distance entre les électrodes (0,5/0,6 mm). Remplacez-la si elle présente trop d’incrustations. Si les incrustations sont excessives, contrôlez le réglage du carburateur, le pourcentage de l’huile du mélange et vérifiez que l’huile soit de qualité optimale et du type recommandé pour les moteurs deux temps. Toutes les 100 heures d’utilisation Remplacez la bougie. Tous les 3 mois Adressez-vous à votre Centre d’Assistance pour effectuer une maintenance générale, remplacer

le filtre à carburant et nettoyer les parties internes. Ceci permettra de réduire la possibilité de problèmes imprévus et assurera un fonctionnement parfait de votre machine dans le temps.

Périodes d’inactivité prolongée Voir Ecologie. Pour remplacer la bobine de fil, appuyer sur les deux cliquets de verrouillage indiqués par les flèches ; enlevez la bobine à remplacer (fig. H2), extraire tout le fil restant et rembobiner tout le nouveau fil. Ouvrir l’emballage de fil original, introduire les extrémités des 2 fils en correspondance des pitons de la bobine ; enrouler complètement les fils sur la bobine dans le même sens et bloquer l’extrémité de chaque fil dans les deux gorges opposées. Replacez la bobine dans son logement et enfilez les extrémités des fils dans les douilles respectives. Tirez chaque fil de façon à ce qu’il sorte d’environ 15 cm de chaque côté. Remontez la tête à fil comme dans l’illustration (fig. H5). Si la bobine est trop usée, remplacezla par une bobine complète originale.

I. Techniques d’utilisation

équilibrer le poids. Le respect de ces mesures vous procurera un meilleur équilibre et moins de

stress sur le dos. Réglez les bretelles de façon à ce que la ceinture se trouve à la hauteur des hanches. Accrochez la ceinture et réglez-en les courroies. Réglez les courroies de distribution du poids de façon à bien équilibrer le poids de la machine. Accrochez la tige au sac à dos. Réglez la courroie de fixation de façon à ce que la tige se trouve dans une position optimale pour effectuer la mise en marche de la machine ( 12 ).

Attendez toujours que le moteur tourne au minima avant de déplacer la machine d’une zone de travail à une autre.

La machine est particulièrement indiquée pour compléter le travail d’une tondeuse car elle est en mesure d’opérer dans les endroits où une tondeuse traditionnelle n’arrive pas à aller.

Coupe a ras de l’herbe et des bordures avec tete porte-fil La coupe avec la tête porte-fil est indiquée pour une coupe plus légère, par exemple dans les coins ou autour des arbres. Coupe à ras Pour ne pas risque d’endommager la couverture végétale ou d’endommager le dispositif de coupe, gardez le dispositif parallèle au sol. Evitez le contact avec le terrain. Bordures Inclinez la tête porte-fil tout en la maintenant tout près du sol. Effectuez la coupe avec l’extrémité du fil. N’appuyez pas le fil contre le matériau à couper. Alimentation du fil Pendant la coupe, le fil de nylon s’use naturellement et entraîne une augmentation du nombre de tours du moteur et une diminution de la capacité de coupe. Lorsque ceci se produit, pour obtenir la sortie d’un nouveau fil, il suffit d’appuyer la tête sur le sol : relâchez la détente de l’accélérateur jusqu’à ce que le nombre de

tours du moteur descende au-dessous de

8.000 tr/mn. Tapoter délicatement sur le sol le bouton (A), comme cela est indiqué sur la figure, et le fil sortira automatiquement : Vous pouvez dès lors accélérer de nouveau. Si le fil ne sort pas, vérifiez la présence du fil et répétez la même opération depuis le début. Eclaircissage de l’herbe avec lame coupeherbe

Faites en sorte que la coupelle de support de la lame effleure seulement légèrement le sol ; de cette façon vous éviterez que la lame entre en contact avec le sol.

Utilisation de la lame de scie

N’essayez pas de couper des arbres un diamètre supérieur à celui qui  ayant est conseillé, afin d’éviter les risques de kick-back et de ne pas endommager la lame.

La lame de scie sert à couper des arbustes et de petits arbre d’un diamètre maximum de 7 centimètres. Il est recommandé d’appuyer la partie gauche de la protection spéciale au tronc durant la coupe afin de limiter le risque de perdre le contrôle de la machine.

Les opérations de remplissage du réservoir MIX doivent être effectuées de façon à éviter la

Périodes d’inactivité prolongée

Toujours vider le réservoir de son contenu en suivant les mêmes précautions prévues que pour les opérations de remplissage.

M. Tableau de recherche des pannes

Le moteur ne démarre pas Contrôler que l’interrupteur d’arrêt soit sur “I”. Contrôler la présence de carburant ; 25% de la capacité du réservoir minimum. Contrôler que le filtre à air soit propre. Retirer la bougie, la sécher, la nettoyer et la remonter. La remplacer si nécessaire. Changer le filtre du carburant. S’adresser à son fournisseur. Suivre correctement les procédures de montage des accessoires de coupe. Contrôler que les accessoires métalliques soient aiguisés, dans le cas contraire, contacter votre revendeur.

Le moteur tourne La machine mal ou perd de la démarre mais ne puissance taille pas bien
