MODE D'EMPLOI 446L MAKITA

4.1 4.1.1 4.1.2 4.1.3 4.2 4.2.1 4.2.2 4.2.3 4.3

7.2 7.2.1 7.2.2 7.2.3

4.1.1 4.1.2 4.1.3 4.2 4.2.1 4.2.2 4.2.3 4.3

7.2 7.2.1 7.2.2 7.2.3

1 Consignes de sécurité importantes

3 Avant la mise en service

Assemblage de l’aspirateur 29

4.1.1 4.1.2 4.1.3 4.2 4.2.1 4.2.2 4.2.3 4.3

Raccordement du tuyau flexible d’aspiration 30 Branchement électrique 30 Raccordement d’un appareil électrique 30 Mise en marche de l’aspirateur 30 Position du commutateur "I" 30 Position du commutateur "auto" 30 Réglage de la puissance d’aspiration 31 Dépoussiérage de la cartouche filtrante31

5 Domaines d’utilisation et méthodes de travail

Arrêt de l’aspirateur et rangement32

7.2 7.2.1 7.2.2 7.2.3

Plan de maintenance33

Travaux de maintenance 33 Vidage de la cuve à saletés 33 Remplacement du sac à poussières 33 Remplacement de la cartouche filtrante34

Affectation de la machine au recyclage35

Garantie35 Contrôles et homologations36 Caractéristiques techniques 36 Accessoires 36

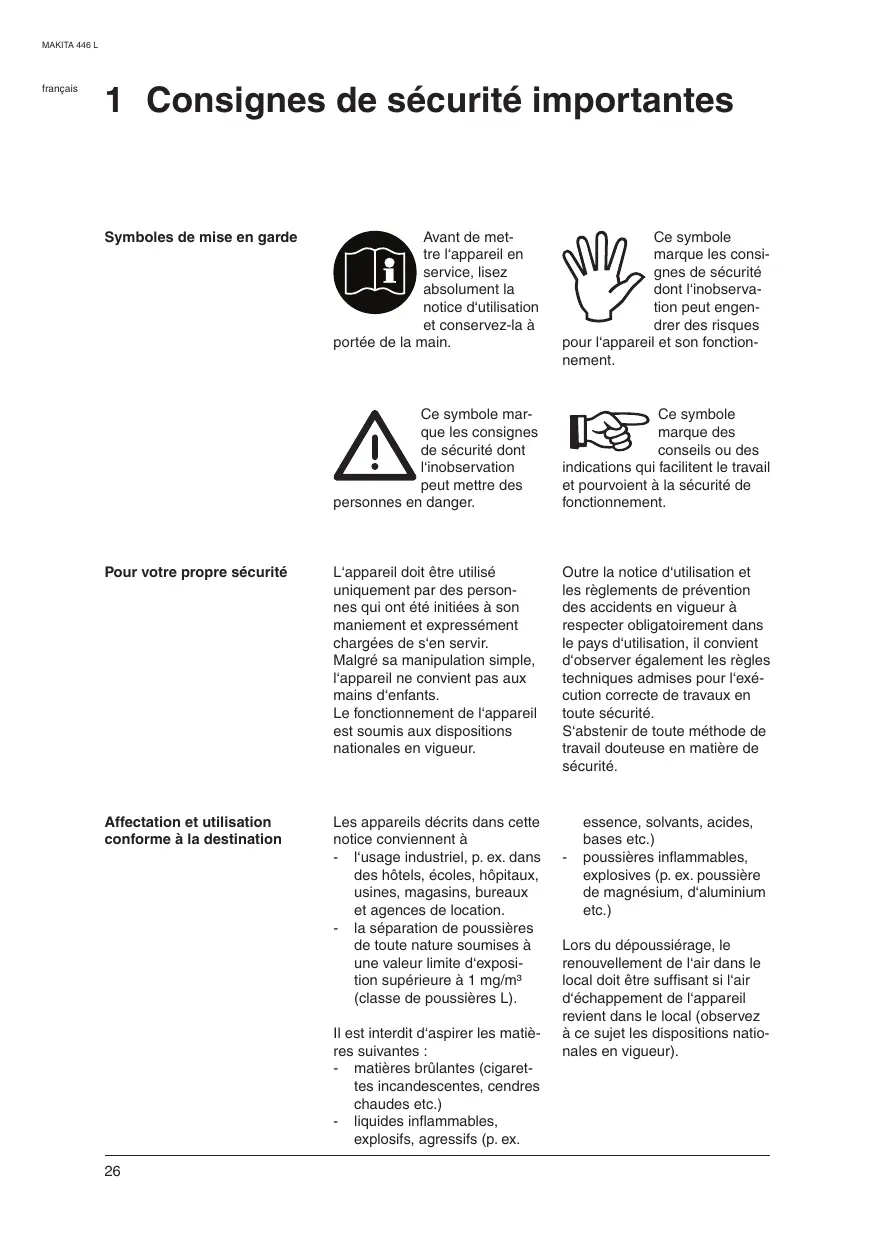

1 Consignes de sécurité importantes

Symboles de mise en garde

Avant de mettre l‘appareil en service, lisez absolument la notice d‘utilisation et conservez-la à portée de la main.

Ce symbole marque les consignes de sécurité dont l‘inobservation peut engendrer des risques pour l‘appareil et son fonctionnement.

Ce symbole marque les consignes de sécurité dont l‘inobservation peut mettre des personnes en danger.

Ce symbole marque des conseils ou des indications qui facilitent le travail et pourvoient à la sécurité de fonctionnement.

Pour votre propre sécurité

L‘appareil doit être utilisé uniquement par des personnes qui ont été initiées à son maniement et expressément chargées de s‘en servir.

Malgré sa manipulation simple, l‘appareil ne convient pas aux mains d‘enfants. Le fonctionnement de l‘appareil est soumis aux dispositions nationales en vigueur.

Outre la notice d‘utilisation et les règlements de prévention des accidents en vigueur à respecter obligatoirement dans le pays d‘utilisation, il convient d‘observer également les règles techniques admises pour l‘exécution correcte de travaux en toute sécurité.

S‘abstenir de toute méthode de travail douteuse en matière de sécurité.

Affectation et utilisation conforme à la destination

Les appareils décrits dans cette notice conviennent à

- l‘usage industriel, p. ex. dans des hôtels, écoles, hôpitaux, usines, magasins, bureaux et agences de location. - la séparation de poussières de toute nature soumises à une valeur limite d‘exposition supérieure à 1 mg/m³ (classe de poussières L). Il est interdit d‘aspirer les matières suivantes : - matières brûlantes (cigarettes incandescentes, cendres chaudes etc.) - liquides inflammables, explosifs, agressifs (p. ex.

essence, solvants, acides, bases etc.) poussières inflammables, explosives (p. ex. poussière de magnésium, d‘aluminium etc.)

Lors du dépoussiérage, le renouvellement de l‘air dans le local doit être suffisant si l‘air d‘échappement de l‘appareil revient dans le local (observez

à ce sujet les dispositions nationales en vigueur).

MAKITA 446 L Précautions et dispositions relatives à la sécurité lors de l‘emploi

Avant le travail, le personnel chargé de la commande de l‘appareil doit être informé sur

- le maniement de l‘appareil

Avant la mise en service

Contrôlez régulièrement que le cordon de branchement au secteur ne présente pas de détériorations, p. ex. des fissures ou des signes de vieillissement.

Vérifiez la tension nominale de l‘appareil avant de le brancher au secteur. Assurez-vous que la tension indiquée sur la plaque signalétique coïncide avec la tension secteur locale.

Si le cordon est endommagé il faut, avant de continuer de se servir de l‘appareil, le faire remplacer par le service Makita ou un électricien afin d‘éviter des risques.

Remplacez le cordon uniquement par un cordon du type indiqué dans la notice d‘utilisation. N‘endommagez pas le cordon (p. ex. en passant dessus, en le tirant ou en l‘écrasant). Saisissez toujours le cordon directement par la fiche pour le débrancher (ne le tirez pas). Assurez-vous que l‘appareil est dans l‘état réglementaire. Les fiches et les accouplements des cordons doivent au moins être protégés contre les projections d‘eau. N‘aspirez jamais avec un élément filtrant endommagé.

Aspiration de liquides

Si de la mousse se forme ou si du liquide s‘écoule, arrêtez immédiatement le travail et videz la cuve à saletés. Nettoyez régulièrement le flotteur incorporé pour la limitation du niveau d‘eau et contrôlez qu‘il n‘est pas endommagé.

les dangers provenant de la matière à aspirer l‘élimination des matières aspirées.

Si vous employez un câble de rallonge, utilisez uniquement le modèle indiqué par le fabricant ou un modèle supérieur - voir paragraphe 9.4 « Caractéristiques techniques ».

Il est recommandé de raccorder l‘appareil au moyen d‘un disjoncteur de protection contre le courant de défaut, qui coupe l‘alimentation électrique lorsque le courant de fuite par rapport à la terre dépasse 30 mA pendant 30 ms ou qui contient un circuit de contrôle de la mise à la terre. Si vous utilisez une rallonge, veillez à ce que le câble ait la section minimale requise : Longueur du câble m

Choisissez l‘agencement des composants qui conduisent le courant (prises, fiches et accouplements) et posez la rallonge de telle manière que la classe de protection soit conservée.

Ne projetez jamais d‘eau sur la partie supérieure de l‘aspirateur : danger pour les personnes, risque de court-circuit. La dernière édition des dispositions IEC est à observer !

Vous trouverez dans le chapitre

5 des indications sur la manipulation de liquides et de poussières (nocives). 27

N‘utilisez la prise intégrée à l‘aspirateur qu‘aux fins spécifiées dans la notice d‘utilisation.

Avant de brancher un appareil dans la prise intégrée : 1. arrêtez l‘aspirateur 2. arrêtez l‘appareil à raccorder.

Maintenance, nettoyage et ré- Exécutez seulement les travaux paration de maintenance qui sont décrits dans cette notice.

Débranchez systématiquement la fiche secteur avant le nettoyage et la maintenance de l‘appareil. Pour la maintenance et le nettoyage, l‘appareil doit être traité de telle manière qu‘il n‘y ait aucun danger pour le personnel de maintenance et d‘autres personnes.

La notice d‘utilisation des appareils raccordés à la prise intégrée ainsi que les consignes de sécurité qu‘elle contient sont à observer.

Une vérification en matière de technologie des poussières, p. ex. endommagement du filtre,

étanchéité à l‘air de l‘appareil et fonctionnement des dispositifs de contrôle, doit être effectuée au moins une fois par an par le service Makita ou une personne qualifiée.

Dans la zone de maintenance

- utilisez une ventilation forcée filtrée - portez une tenue de protection - nettoyez la zone de maintenance de manière à ce que des substances dangereuses ne polluent pas les alentours. Accessoires et pièces de rechange

N‘utilisez que les brosses fournies avec l‘appareil ou spécifiées dans la notice d‘utilisation.

L‘emploi d‘autres brosses peut compromettre la sécurité.

Utilisez exclusivement des accessoires et pièces de rechange Makita originaux

(voir paragraphe 9.5). L‘emploi d‘autres éléments peut compromettre la sécurité.

S’ils sont utilisés conformément

à leur destination, les aspirateurs industriels décrits dans cette notice conviennent à l’as-

piration de poussières sèches, ininflammables et de liquides.

Eléments de commande

Voir l’illustration sur le volet au début de cette notice d’utilisation.

4 Poignée avec crochet pour le cordon

5 Bouton d’actionnement du dépoussiérage du filtre 6 Prise intégrée 7 Raccord d’admission 8 Creux pour saisir et vider la cuve 9 Support pour accessoires

2 Crochet de fermeture 3 Commutateur de l’appareil avec réglage de la puissance d’aspiration

3 Avant la mise en service

Assemblage de l’aspirateur

1. La fiche secteur ne doit pas encore être branchée dans une prise de courant.

2. Ouvrez les crochets de fermeture (1) et déposez la partie supérieure de l’aspirateur.

sières conformément aux instructions (imprimées sur le sac).

IMPORTANT! Emboîtez vigoureusement le manchon du sac à poussières sur le raccord d’admission. 5. Remettez la partie supérieure de l’aspirateur (sans endommager le sac à poussières) et fermez les crochets de fermeture. REMARQUE! Veillez à la bonne position des crochets de fermeture.

3. Extrayez les accessoires de la cuve à saletés et déballez-les.

4. Introduisez le sac à pous-

4 Commande / Fonctionnement

4.1.1 Raccordement du tuyau flexible d’aspiration

1. Raccordez le tuyau flexible d’aspiration.

4.1.2 Branchement électrique

La tension de service indiquée sur la plaque signalétique doit coïncider avec la tension du réseau de distribution.

1. Veillez à ce que l’aspirateur soit arrêté.

2. Branchez la fiche du cordon dans une prise de courant installée de façon réglementaire.

4.1.3 Raccordement d’un appareil électrique

Conformément à la destination, il est permis de raccorder uniquement des appareils produisant de la poussière qui ont été contrôlés au point de vue de la technologie des poussières.

Puissance absorbée maximale de l’appareil électrique à raccorder: voir paragraphe 9.4 "Caractéristiques techniques".

1. Veillez à ce que l’appareil

électrique soit arrêté. 2. Raccordez l’appareil électrique à la prise intégrée située sur le tableau de commande.

Mise en marche de l’aspirateur

4.2.1 Position du commutateur "I"

1. Tournez le commutateur de l’appareil sur la position "I".

Le moteur d’aspiration démarre.

4.2.2 Position du commutateur "auto"

1. Tournez le commutateur de l’appareil sur la position

"auto". Le moteur d’aspiration démarre lorsque l’appareil électrique raccordé est mis en marche.

Avant de tourner le commutateur sur la position "auto", veillez à ce que l’appareil électrique raccordé soit arrêté.

2. Après l’arrêt de l’appareil

électrique, l’aspirateur marche encore un court instant pour refouler dans le sac la poussière qui se trouve dans le tuyau flexible d’aspiration.

4.2.3 Réglage de la puissance d’aspiration

Dépoussiérage de la cartouche filtrante

Vous pouvez varier le régime et, par là, la puissance d’aspiration au moyen du système de réglage de la puissance d’aspiration. Ceci vous permet d’adapter la puissance d’aspiration aux différents travaux.

Si la puissance d’aspiration diminue:

1. Fermez l’orifice de la buse ou du tuyau flexible d’aspiration avec la paume de la main.

2. Appuyez 3 fois sur le bouton d’actionnement du dépoussiérage du filtre. Le courant d’air ainsi engendré entraîne la poussière qui s’est déposée sur les lamelles de la cartouche filtrante.

5 Domaines d’utilisation et méthodes de travail

Techniques de travail

Lorsqu’ils sont utilisés correctement, les accessoires complémentaires, les buses d’aspiration et les tuyaux flexibles peuvent renforcer l’effet de nettoyage et diminuer l’effort.

Vous obtiendrez un nettoyage efficace en observant quelques règles et en faisant appel à vo-

tre propre expérience dans des domaines spéciaux.

Vous trouverez ici quelques indications fondamentales.

5.1.1 Aspiration de matières sèches

N’aspirez pas de matières inflammables. Avant d’aspirer des matières sèches, il est conseillé de toujours introduire le sac à poussières dans la cuve (voir n° de commande au paragraphe 9.5 "Accessoires"). La matière aspirée peut ainsi être éliminée facilement et de façon hygiénique.

Après l’aspiration de liquides, la cartouche filtrante est humide. Une cartouche humide s’encrasse plus facilement lorsque vous aspirez des matières sèches. C’est pourquoi il faut auparavant rincer la cartouche et la laisser sécher ou la remplacer par une cartouche sèche.

N’aspirez pas de liquides inflammables.

Il est conseillé d’utiliser une cartouche filtrante séparée ou un tamis filtrant.

Il faut retirer systématiquement le sac à poussières et contrôler le bon fonctionnement du

flotteur (voir paragraphe 7.2.3 "Remplacement de la cartouche filtrante") avant d’aspirer des liquides.

Si de la mousse se forme, arrêtez immédiatement le travail et videz la cuve.

Pour réduire la formation de mousse, employez le produit anti-mousse Makita Foam Stop (voir n° de commande au paragraphe 9.5 "Accessoires").

Arrêt de l’aspirateur et rangement

2. Enroulez le cordon et accrochez-le à la poignée.

3. Videz la cuve, nettoyez l’aspirateur. 4. Après l’aspiration de liquides: entreposez séparément la partie supérieure de l’aspirateur pour que la cartouche filtrante puisse sécher. 1. Arrêtez l’aspirateur et débranchez sa fiche de la prise de courant.

5. Rangez l’aspirateur dans un local sec et protégez-le contre l’utilisation par des personnes non autorisées.

Vidage la cuve à saletés

Remplacement du sac à poussières

Remplacement de la cartouche filtrante

Contrôlez, si le tuyau

flexible et les accessoires sout obstrués, si nécessaire les nettoger

Travaux de maintenance

7.2.1 Vidage de la cuve à saletés

1. Séparez la partie supérieure de l’aspirateur et la cuve.

2. Saisissez la cuve d’une main par le creux ménagé dans la partie inférieure et déversez la matière aspirée. 3. Eliminez la matière aspirée conformément aux dispositions légales. 4. Nettoyez le bord de la cuve avant de remettre la partie supérieure de l’aspirateur. Seulement après l‘aspiration de poussières inoffensives. Seulement après avoir aspiré des poussières inoffensives sans sac à poussières:

Avant la repose du tuyau flexible aspiration:

5. Nettoyez le raccord d’admission et le manchon du tuyau.

1. Séparez la partie supérieure de l’aspirateur et la cuve.

2. Déboîtez avec précaution le manchon du sac à poussières sur le raccord d’admission. 3. Fermez le manchon du sac à poussières avec la coulisse. 4. Eliminez le sac à poussières conformément aux dispositions légales. 5. Introduisez un sac à poussières neuf dans la cuve conformément aux instructions (imprimées sur le sac).

7.2.2 Remplacement du sac

Lors des travaux suivants, veillez à ne pas soulever inutilement de la poussière. Portez un masque de protection des voies respiratoires P2.

Emboîter vigoureusement le manchon du sac à poussières sur le raccord d’admission. 33

7.2.3 Remplacement de la cartouche filtrante

Lors des travaux suivants, veillez à ne pas soulever inutilement de la poussière. Portez un masque de protection des voies respiratoires P2.

1. Séparez la partie supérieure de l’aspirateur et la cuve à saletés et déposez-la avec la cartouche filtrante en haut, en veillant à ce qu’elle ne repose pas sur le déflecteur (1).

2. Tournez la corbeille de soutien du filtre contre le sens horaire (2) et soulevez-la (3). 3. Extrayez la cartouche filtrante avec précaution. 4. Nettoyez le joint du filtre (4), contrôlez son endommagement et remplacez-le si nécessaire. 5. Contrôlez l’endommagement du crochet antistatique (5) et faites-le remplacer par le service après-vente Makita si nécessaire. 6. Contrôlez le fonctionnement du flotteur (6) : lorsque vous tournez la corbeille de soutien du filtre, le flotteur doit aisément effectuer un va-et-vient. 7. Posez une cartouche neuve. 8. Remettez la corbeille de soutien du filtre et verrouillez-la à fond en tournant en sens horaire. 9. Eliminez la cartouche filtrante usée conformément aux dispositions légales. ATTENTION ! N’aspirez jamais sans filtre!

8 Suppression de dérangements

Dérangement ‡ Le moteur ne marche pas

‡ Le moteur ne marche pas en service automatique

> Le fusible de la prise de raccordement a claqué.

> Le disjoncteur de protection contre la surcharge a réagi.

Laisser refroidir l’aspirateur env. 5 minutes; s’il ne se remet pas en marche de lui-même, faire appel au service après-vente d’Makita.

> Outil électrique défectueux ou fiche mal branchée.

Contrôler le fonctionnement de l’outil électrique ou introduire fermement la fiche.

MAKITA 446 L Dérangement

‡ Puissance d’aspiration réduite

> Réglage de la puissance d’aspiration réglée sur un régime trop bas

Régler la puissance d’aspiration conformément au paragraphe 4.2.3 "Réglage de la puissance d’aspiration".

> Tuyau flexible d’aspiration bouché/buse obstruée

Nettoyer le tuyau flexible d’aspiration/la buse.

> Joint/bord de la cuve entre la partie supérieure de l’aspirateur et la cuve à saletés encrassé/défectueux

Nettoyer/remplacer le joint.

> Sac à poussières plein

> Cartouche filtrante colmatée

Voir paragraphe 7.2.1 "Remplacement du sac à poussières".

Voir paragraphes 4.3 "Dépoussiérage de la cartouche filtrante" et 7.2.3 "Remplacement de la cartouche filtrante".

‡ Pas de puissance lors de l’aspiration de liquides

> Cuve pleine (le flotteur ferme l’orifice d’aspiration).

Arrêter l’appareil. Vider la cuve.

> Impedance trop importante de l’alimentation en tension.

Utilisez un câble de rallonge au paragraphe 9.4 "Caractéristiques techniques".

Brander l’appareil à une autre prise plus proche à la boite de fusibles. Les fluctuations de tension supérieures à 7 % sont improbables, si l’impedance à l’interface est de d 0,15 :.

Affectation de la machine au recyclage

Rendez immédiatement inutilisable l’appareil qui ne sert plus.

1. Débranchez la fiche secteur et sectionnez le cordon. Ne jetez pas les appareils électriques dans les ordures ménagères !

La garantie et les prestations couvertes sont régies par nos

Conditions générales.

D’après la directive européenne

2002/96/CE sur les déchets d’équipements électriques et électroniques usés, les appareils électriques doivent faire l’objet d’une collecte sélective et d’un recyclage écologique. Pour toutes questions, veuillez vous adresser à l’administration de votre commune ou au revendeur le plus proche. Sous réserve de modifications impliquées par des innovations techniques.

Les aspirateurs sont contrôlés conformément à la norme IEC/

EN 60335-2-69 (2004), y compris l‘annexe AA. La satisfaction de toutes les exigences pour des appareils de la classe de poussières L a été constatée.

Contrôles et homologations

Des contrôles conformes aux règlements de prévention des accidents doivent être effectués régulièrement (en Allemagne selon BGV A3 et DIN VDE 0701

Partie 1 et Partie 3 à intervalles réguliers et après une réparation ou une modification).

Une vérification en matière de technologie des poussières (p. ex. endommagement du filtre, étanchéité de l‘appareil, fonctionnement des dispositifs de contrôle) doit être effectuée au moins une fois par an par le fabricant ou une personne initiée.

Caractéristiques techniques

MAKITA 446 L EU AU CH GB

Fréquence du secteur

Puissance absorbée /

Watt / A Puissance connectée pour la prise intégrée

Puissance connectée totale

Protection par fusible

Niveau sonore de la surface de référence mesuré à une distance de 1 m, ISO 3744

Bruit pendant le travail

Classe de protection

IP X4 (protégé contre les projections d'eau)

Sacs filtrante (unité d’emballage de 5 sacs)

Sacs à poussières (unité d’emballage de 5 sacs)

Tuyau flexible d’aspiration, antistatique, ø27 mm x 3,5 m
