| Type de produit | Débroussailleuse thermique |
| Caractéristiques techniques principales | Moteur 2 temps, 34 cm³, puissance 1,0 kW |
| Alimentation | Carburant : mélange essence et huile 2 temps |
| Dimensions approximatives | Longueur : 1,8 m, Largeur : 0,5 m |
| Poids | 5,5 kg |
| Compatibilités | Accessoires compatibles : lames et fils de coupe Makita |
| Type de batterie | Non applicable (moteur thermique) |
| Tension | Non applicable (moteur thermique) |
| Puissance | 1,0 kW |
| Fonctions principales | Débroussaillage, coupe de végétation dense |
| Entretien et nettoyage | Vérifier le filtre à air, nettoyer la bougie, changer l'huile moteur |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées chez les revendeurs agréés Makita |
| Sécurité | Port de lunettes de protection, gants, et casque recommandé |
| Informations générales | Garantie de 2 ans, utilisation recommandée pour les jardins et espaces verts |
FOIRE AUX QUESTIONS - BCX3400 MAKITA
Quel type d'huile dois-je utiliser pour le mélange avec le MAKITA BCX3400 ?
Utilisez une huile de deux temps de haute qualité, spécifiquement conçue pour les moteurs à essence.
Comment puis-je démarrer le MAKITA BCX3400 ?
Assurez-vous que le réservoir est rempli de mélange d'essence, mettez le commutateur sur 'ON', tirez sur le cordon de démarrage jusqu'à ce que le moteur démarre.
Que faire si le moteur ne démarre pas ?
Vérifiez le niveau de carburant, assurez-vous que l'huile est correctement mélangée et que le filtre à air n'est pas obstrué.
Comment entretenir le fil de coupe ?
Vérifiez régulièrement la longueur du fil et réapprovisionnez-le si nécessaire. Assurez-vous également que le fil est de la bonne taille pour le modèle BCX3400.
Quel est le poids du MAKITA BCX3400 ?
Le MAKITA BCX3400 pèse environ 4,5 kg sans carburant.
Puis-je utiliser le MAKITA BCX3400 pour tailler des haies ?
Non, le MAKITA BCX3400 est conçu principalement pour le débroussaillage et le désherbage, pas pour la taille de haies.
Quelle est la garantie pour le MAKITA BCX3400 ?
La garantie standard est de 2 ans à partir de la date d'achat, sous réserve des conditions d'utilisation normales.
Comment nettoyer le filtre à air ?
Retirez le filtre à air, nettoyez-le avec de l'eau savonneuse et laissez-le sécher complètement avant de le remettre en place.
Questions des utilisateurs sur BCX3400 MAKITA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Débroussailleuse au format PDF gratuitement ! Retrouvez votre notice BCX3400 - MAKITA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BCX3400 de la marque MAKITA.
MODE D'EMPLOI BCX3400 MAKITA
Dispositivo de démarrage, bride de protection du réservoir

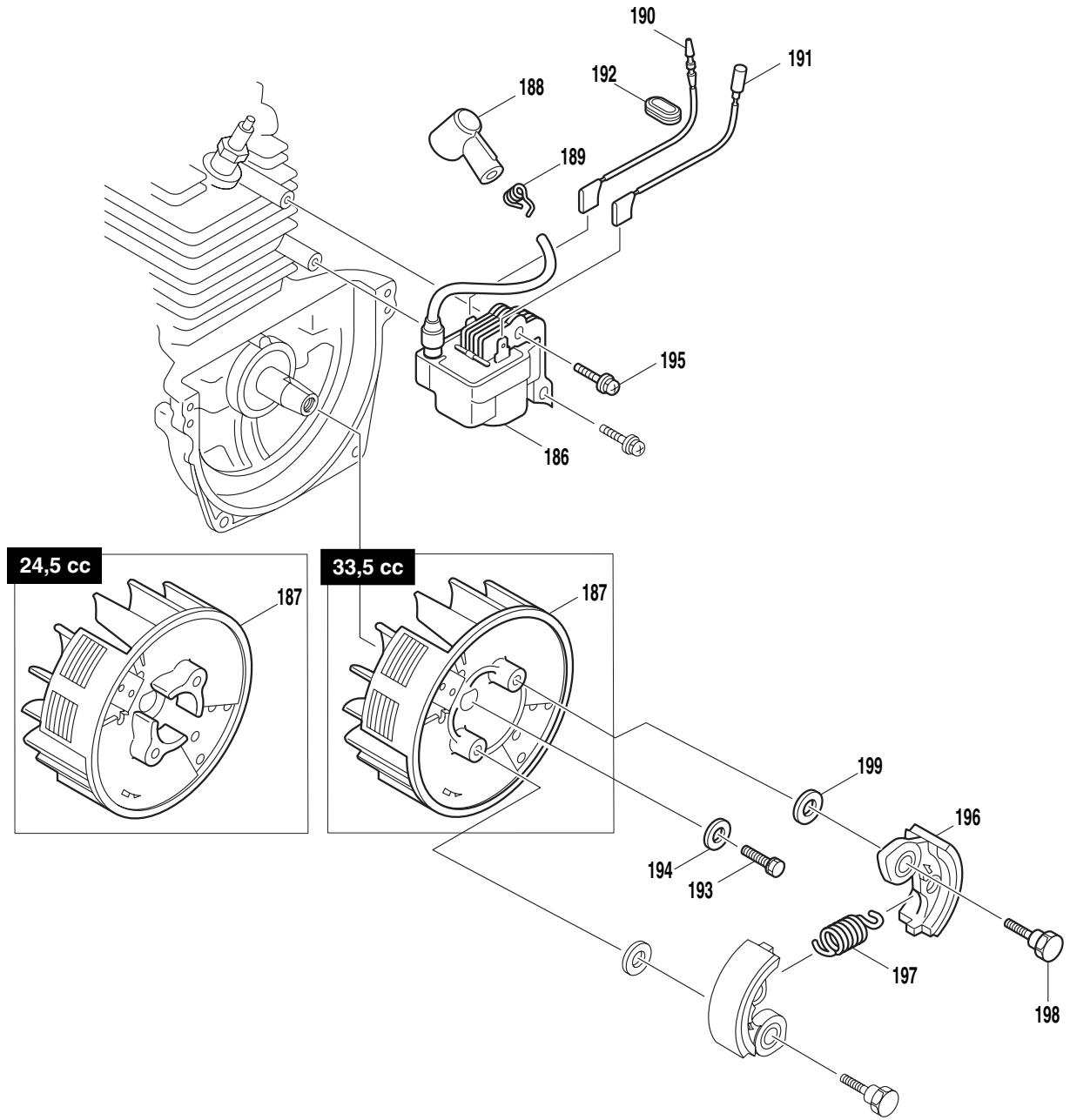

Bobine d'allumage, volant, embrayage
Bobina encendido, volante, embrague
| BCX2500 BCX2510 BCX3400 BCX3410 | Bezeichnung | Spezifikation Specification | Description | Désignation | Denominación | |||||
| Seite / Page | Pos. | BCX2500 | BCX2510 | BCX3400 | Teil-Nr. Part No. No. de pièce No. de pieza | Hinweise Notes Renseign. Nota | ||||
| 9 | 186 | 1 | 1 | 367 701 201 | ZÜRZANKER | IGNITION COIL | BOBINE D'ALLUMAGE | |||
| 9 | 186 | 1 | 1 | 388 700 101 | ZÜRZANKER | IGNITION COIL | ||||
| 9 | 187 | 1 | 1 | 367 700 102 | POLRAD | FLYWHEEL | VOLANT | |||
| 9 | 187 | 1 | 1 | 388 700 102 | POLRAD | FLYWHEEL | ||||
| 9 | 188 | 1 | 1 | 1 | 367 750 010 | ZÜRZUKERZENSTECKER | PLUG CAP | COSSE DE BOUGIE | ||
| 9 | 189 | 1 | 1 | 1 | 377 400 993 | FEDER | PLUG CAP SPRING | RESSORT | ||
| 9 | 190 | 1 | 1 | 1 | 388 700 300 | KABEL KPL. | WIRE COMPLETE | CABLE COMPLET | ||
| 9 | 191 | 1 | 1 | 1 | 367 701 800 | KABEL KPL. | WIRE COMPLETE | CABLE COMPLET | ||
| 9 | 192 | 1 | 1 | 1 | 374 750 030 | GUMMITÜLLE | GROMMET | GAIN CAOUTCHOUC | ||
| 9 | 193 | 1 | 1 | 1 | 367 130 616 | BOLZEN | BOLT ASS'Y | GOUPIILLE | ||
| 9 | 194 | 1 | 1 | 1 | 381 120 600 | SCHIEBE | WASHER | RONDELLE | ||
| 9 | 195 | 2 | 2 | 2 | 367 004 992 | SCHRAUBE KPL. | M4X20 | SCREW ASS'Y | VIS CPL. | |
| 9 | 196 | 2 | 2 | 367 850 000 | FLIEHGEWICHT | CLUTCH SHOE | POIDS DE REGULATION | |||
| 9 | 196 | 2 | 2 | 367 800 301 | FLIEHGEWICHT | CLUTCH SHOE | ||||
| 9 | 197 | 1 | 1 | 367 850 010 | ZUGFEDER | SPRING | RESSORT | |||
| 9 | 197 | 1 | 1 | 367 800 302 | ZUGFEDER | CLUTCH SPRING | ||||
| 9 | 198 | 2 | 2 | 367 850 020 | SCHRAUBE | CLUTCH BOLT | RESORT | |||
| 9 | 198 | 2 | 2 | 374 850 000 | SCHRAUBE | CLUTCH BOLT | ||||
| 9 | 199 | 2 | 2 | 367 850 030 | SCHIEBE | WASHER | RONDELLE | |||
| 9 | 199 | 2 | 2 | 367 008 980 | SCHIEBE | WASHER | ||||
BCX2500
BCX2510
BCX3400
BCX3410
10

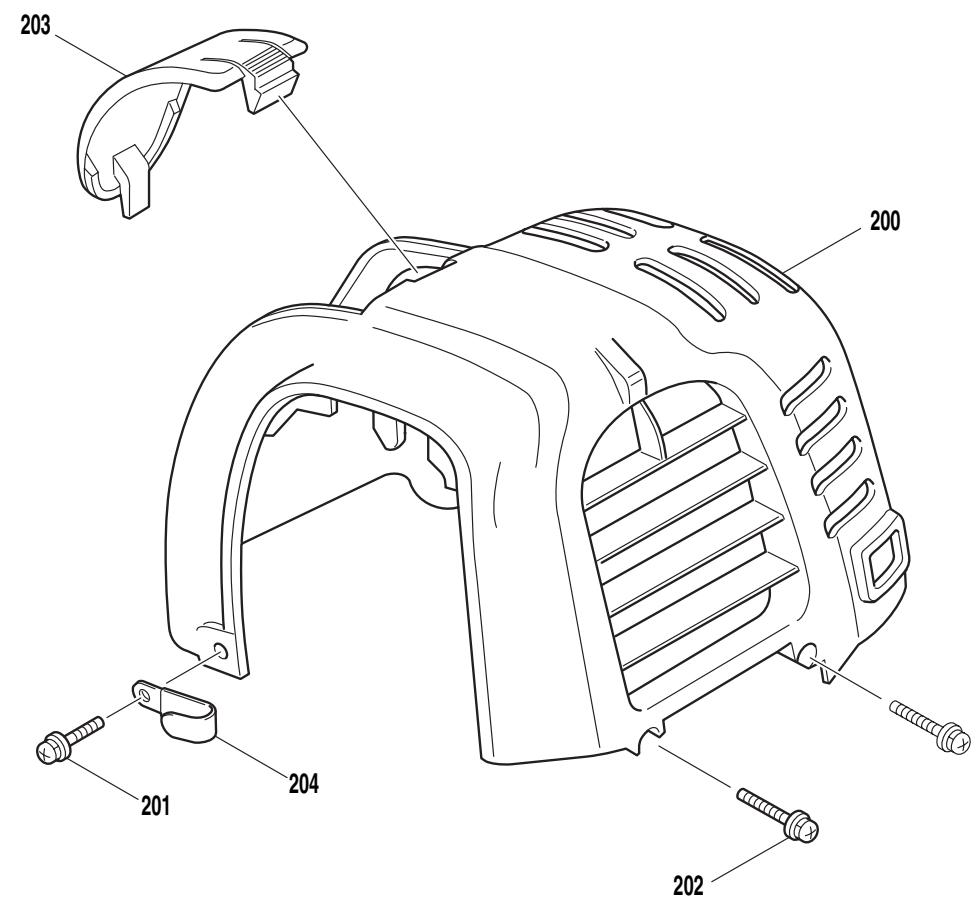

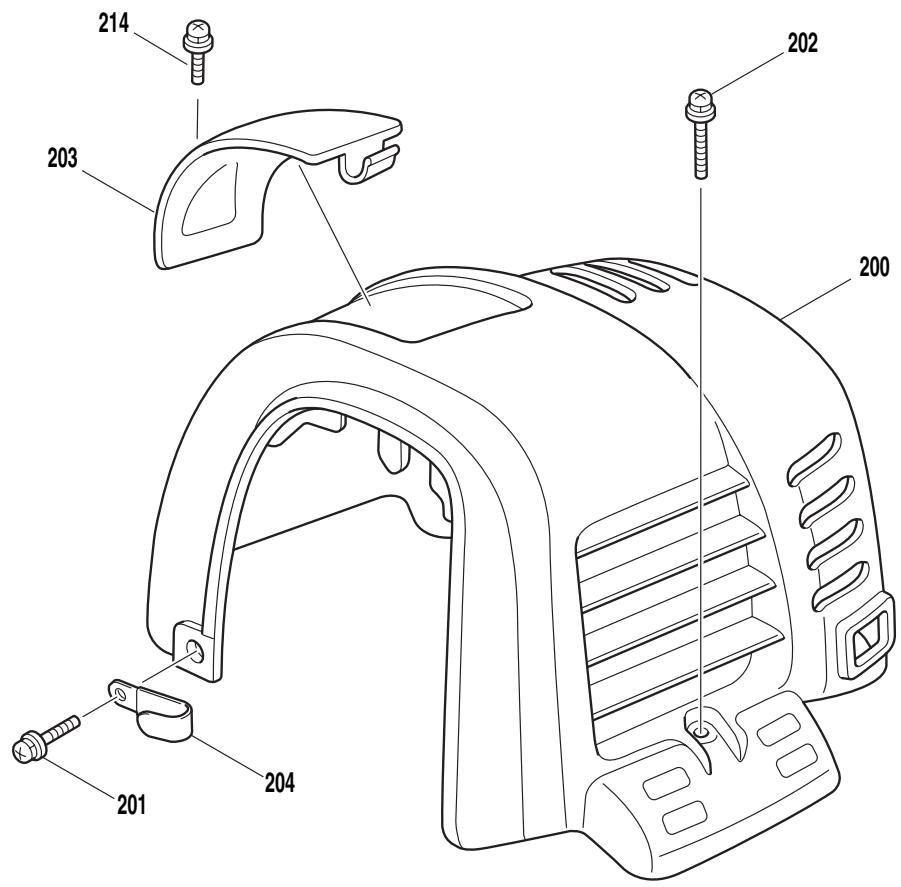

Abdeckhaube
Cylinder cover
Capot
Tapa cubertora
24,5 cc
33,5 cc
| BCX2500 BCX2510 BCX3400 BCX3410 | ||||||||||||
| Seite / Page | Pos. | BCX2500 | BCX2510 | BCX3400 | BCX3410 | Teil-Nr. Part No. No. de piece No. de pieza | Hinweise Notes Renseign. Nota | Bezeichnung | Spezifikation Specification | Description | Désignation | Denominación |
| 10 | 200 | 1 | 1 | 367 255 008 | ABDECKHAUBE | CYLINDER COVER | CAPOT | TAPA CUBERTORA | ||||
| 10 | 200 | 1 | 1 | 374 355 008 | ABDECKHAUBE | CYLINDER COVER | CAPOT | TAPA CUBERTORA | ||||
| 10 | 201 | 2 | 2 | 367 360 510 | SCHRAUBE KPL. | SCREW ASS'Y | VIS CPL. | TORNILLO CPL. | ||||
| 10 | 201 | 2 | 2 | 367 005 937 | SCHRAUBE KPL. | M5X12 | SCREW ASS'Y | VIS CPL. | TORNILLO CPL. | |||
| 10 | 202 | 2 | 2 | 367 360 416 | SCHRAUBE | M4X16 | SCREW | VIS | TORNILLO | |||
| 10 | 202 | 1 | 1 | 367 005 937 | SCHRAUBE KPL. | M5X12 | SCREW ASS'Y | VIS CPL. | TORNILLO CPL. | |||
| 10 | 203 | 1 | 1 | 367 750 000 | KERZENABDECKUNG | PLUG COVER | COUVERCLE P. BOUGIE | TAPA DE BUJÍA | ||||
| 10 | 203 | 1 | 1 | 367 550 050 | KERZENABDECKUNG | PLUG COVER | COUVERCLE P. BOUGIE | TAPA DE BUJIA | ||||
| 10 | 204 | 1 | 1 | 1 | 1 | 374 605 998 | KLEMMSCHELLE | CLAMP | COLLIER DE SERRAGE | ABRAZADERA DE SUJEÇÃO | ||
| 10 | 214 | 1 | 1 | 367 059 921 | SCHRAUBE | M5X8 | SCREW | VIS | TORNILLO | |||
BCX2500
BCX2510
BCX3400
BCX3410
11

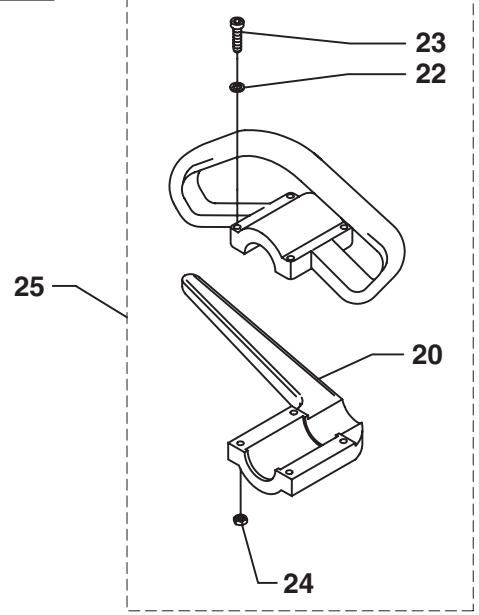

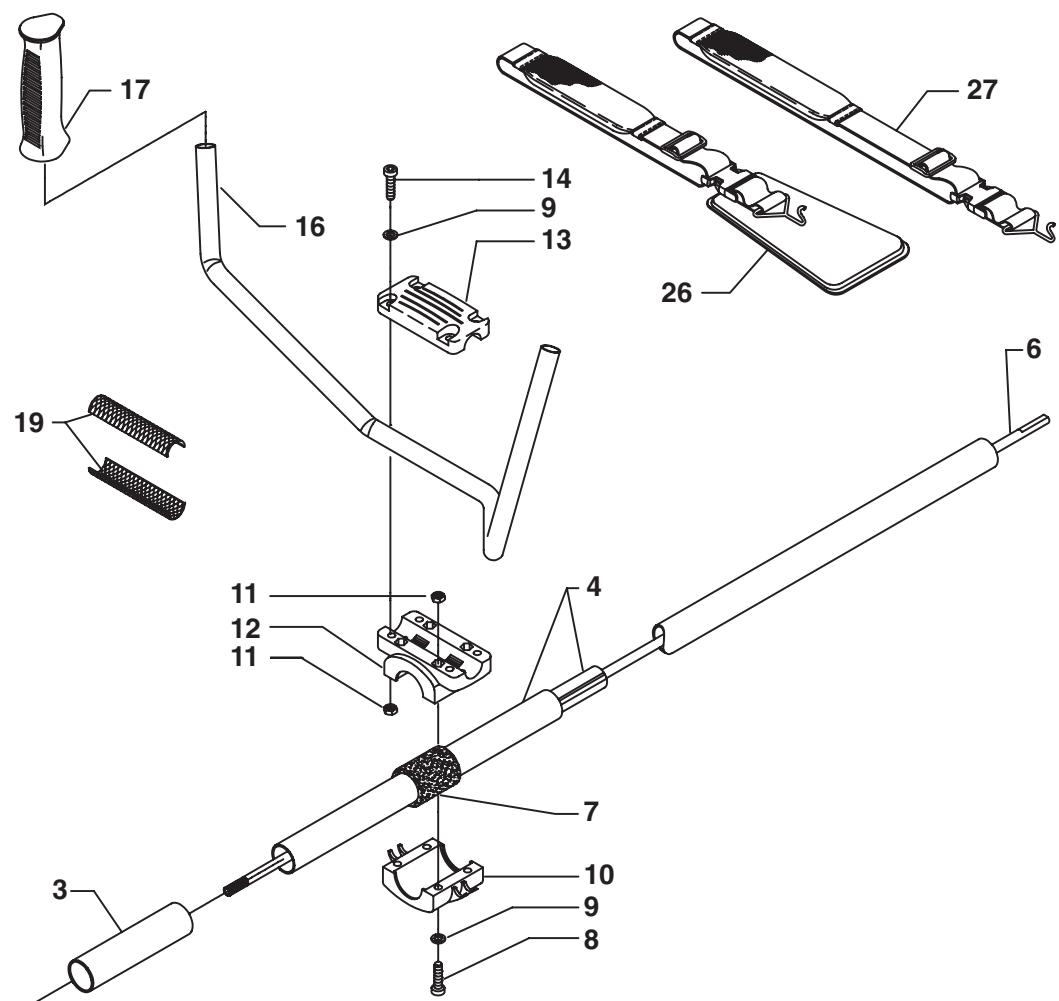

Tube principal, poignée
Tubo principal, mango
24,5 cc
| BCX2500 BCX2510 BCX3400 BCX3410 | Bezeichnung | Spezifikation Specification | Description | Désignation | Denominación | |||||
| Seite / Page | Pos. | BCX2500 | BCX2510 | BCX3400 | Teil-Nr. Part No. No. de pièce No. de pieza | |||||

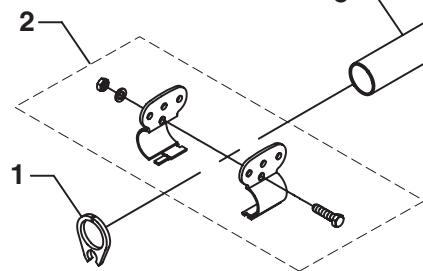

| 11 | 1 | 2 | 365 540 690 | Ring | Ring | Joint | ||||
| 11 | 2 | 1 | 1 | 365 750 920 | Gurtaufnahme kpl. | Harness attachment cpl. | Sujeción cpl. | |||
| 11 | 3 | 1 | 365 571 130 | Hülse | Sleeve | Douille | ||||
| 11 | 3 | 1 | 365 571 140 | Hülse | Sleeve | Douille | ||||
| 11 | 4 | 1 | 1 | 365 752 770 | Hauptrohr kpl. | Main tube, cpl. | Tube principal cpl. | |||
| 11 | 6 | 1 | 1 | 365 391 860 | Hauptwelle | Transmission shaft | Arbre de transmission | |||
| 11 | 7 | 1 | 1 | 365 544 210 | Puffer | Buffer | Amortisseur | |||
| 11 | 8 | 4 | 365 308 100 | Schraube | Screw | Vis | ||||
| 11 | 9 | 8 | 365 900 400 | Scheibe | Disc | Disque | ||||
| 11 | 10 | 1 | 365 542 430 | Klemmblock | Clamping piece | Piece intercalaire | ||||
| 11 | 11 | 8 | 365 601 300 | Mutter | Nut | Ecrou | ||||
| 11 | 12 | 1 | 365 542 440 | Klemmblock | Clamping piece | Piece intercalaire | ||||
| 11 | 13 | 1 | 365 542 450 | Griffschelle | Handle bracket | Collier de poignée | ||||
| 11 | 14 | 4 | 365 306 300 | Schraube | Screw | Vis | ||||
| 11 | 16 | 1 | 365 570 670 | Griffrohr | Handle | Poignée | ||||
| 11 | 17 | 1 | 365 543 490 | Handgriff, links | Handle, left | Poignée, gauche | ||||
| 11 | 19 | 2 | 365 511 030 | Unterlage für Griffrohr | Handle sleeve | Support pour tube de poignée | ||||
| 11 | 20 | 1 | 365 543 390 | Klemmblock | Clamping piece | Piece intercalaire | ||||
| 11 | 22 | 4 | 365 907 800 | Scheibe | Disc | Disque | ||||
| 11 | 23 | 4 | 365 306 200 | Schraube | Screw | Vis | ||||
| 11 | 24 | 4 | 365 601 000 | Mutter | Nut | Ecrou | ||||
| 11 | 25 | 1 | 365 724 570 | Handgriff kpl. | Handle cpl. | Poignée cpl. | ||||
| 11 | 26 | 1 | 365 751 620 | Schultergurt mit Hüftschutz | Shoulder harness with hip guard | Courroie d'épaule avec protège-hanche | ||||
| 11 | 27 | 1 | 365 751 580 | Schultergurt | Shoulder harness | Bretelle | ||||
BCX2500
BCX2510
BCX3400
BCX3410
12

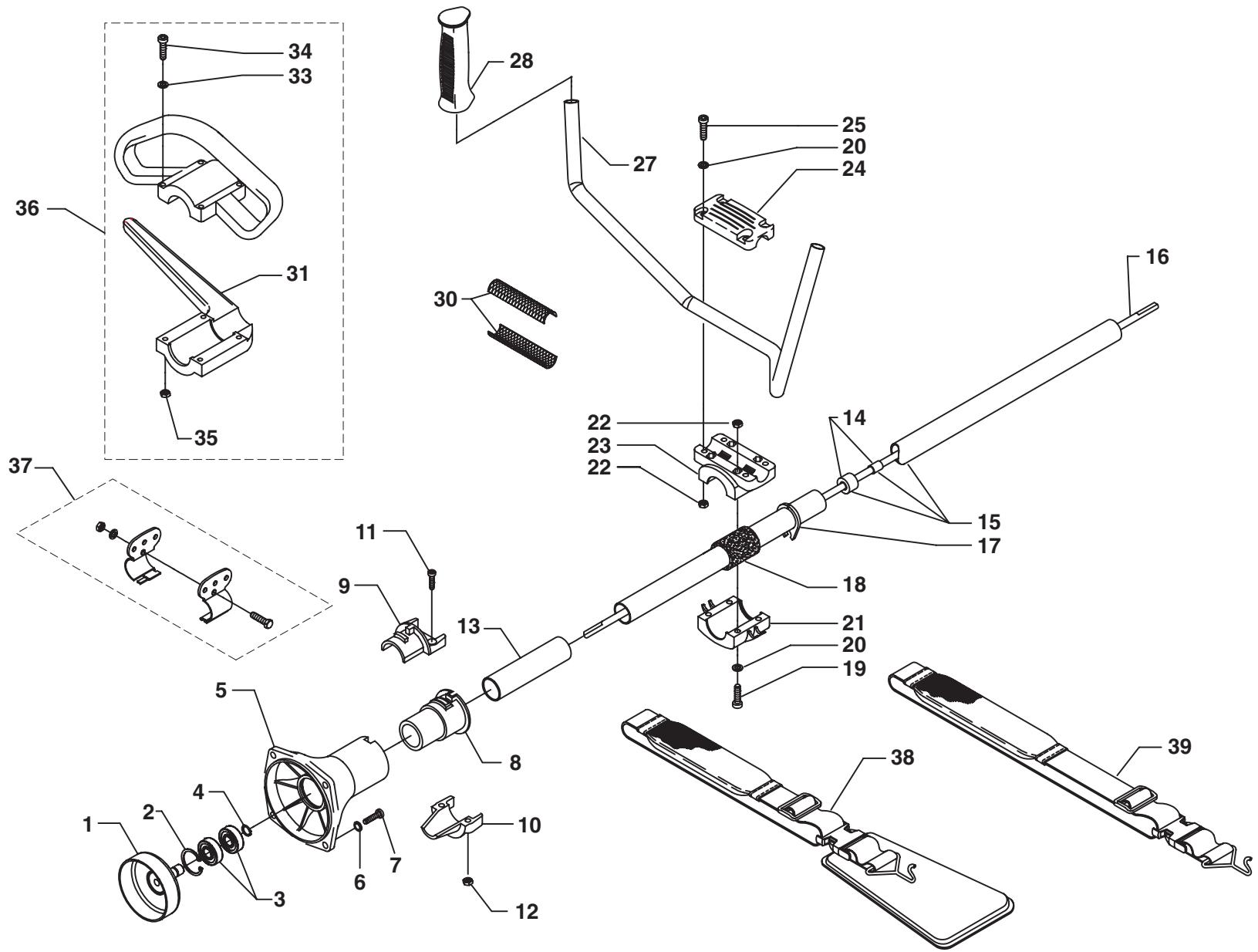

Tube principal, poignée
Tubo principal, mango
33,5 cc
| BCX2500 BCX2510 BCX3400 BCX3410 | Bezeichnung | Spezifikation Specification | Description | Désignation | Denominación | |||||
| Seite / Page | Pos. | BCX2500 | BCX2510 | BCX3400 | Teil-Nr. Part No. No. de pièce No. de pieza | Hinweise Notes Renseign. Nota | ||||
| 12 | 1 | 1 | 1 | 365 751 300 | Kupplungstrommel kpl. | Clutch drum cpl. | Tambour cpl. | |||
| 12 | 2 | 1 | 1 | 365 120 070 | Sicherungsring | Snap ring | Circlip | |||
| 12 | 3 | 2 | 2 | 365 270 240 | Kugellager | Ball bearing | Roulement à billes | |||
| 12 | 4 | 1 | 1 | 365 120 020 | Scheibe | Disc | Disque | |||
| 12 | 5 | 1 | 1 | 365 480 600 | Kupplungsgehäuse kpl. | Clutch case assy. | Carter d'embrayage cpl. | |||
| 12 | 6 | 4 | 4 | 365 900 100 | Scheibe | Disc | Disque | |||
| 12 | 7 | 4 | 4 | 365 300 900 | Schraube | Screw | Vis | |||
| 12 | 8 | 1 | 1 | 365 541 260 | Flansch | Flange | Bride | |||
| 12 | 9 | 1 | 1 | 365 480 610 | Klemmschale oben | Top clamping sleeve | Coquille de serrage supérieur | |||
| 12 | 10 | 1 | 1 | 365 480 620 | Klemmschale halten | Bottom clamping sleeve | Coquille de serrage inférieur | |||
| 12 | 11 | 2 | 2 | 365 303 800 | Schraube | Screw | Vis | |||
| 12 | 12 | 2 | 2 | 365 601 000 | Mutter | Nut | Ecrou | |||
| 12 | 13 | 1 | 365 571 150 | Hülse | Sleeve | Douille | ||||
| 12 | 14 | 5 | 5 | 365 751 640 | Wellenlager kpl. | Shaft bearing, cpl. | Palier de ligne d'arbre cpl. | |||
| 12 | 15 | 1 | 1 | 365 750 540 | Hauptrohr kpl. | Main tube, cpl. | Tube principal cpl. | |||
| 12 | 16 | 1 | 1 | 365 391 030 | Hauptwelle | Transmission shaft | Arbre de transmission | |||
| 12 | 17 | 2 | 365 540 690 | Ring | Ring | Joint | ||||
| 12 | 18 | 1 | 1 | 365 540 420 | Puffer | Buffer | Amortisseur | |||
| 12 | 19 | 4 | 365 308 100 | Schaube | Screw | Vis | ||||
| 12 | 20 | 8 | 365 900 400 | Scheibe | Disc | Disque | ||||
| 12 | 21 | 1 | 365 542 430 | Klemmblock | Clamping piece | Piece intercalaire | ||||
| 12 | 22 | 8 | 365 601 300 | Mutter | Nut | Ecrou | ||||
| 12 | 23 | 1 | 365 542 440 | Klemmblock | Clamping piece | Piece intercalaire | ||||
| 12 | 24 | 1 | 365 542 450 | Griffschelle | Handle bracket | Collier de poignée | ||||
| 12 | 25 | 4 | 365 306 300 | Schaube | Screw | Vis | ||||
| 12 | 27 | 1 | 365 570 670 | Griffrohr | Handle | Poignée | ||||
| 12 | 28 | 1 | 365 543 490 | Handgriff, links | Handle, left | Poignée, gauche | ||||
| 12 | 30 | 2 | 365 511 030 | Unterlage für Griffrohr | Handle sleeve | Support pour tube de poignée | ||||
| 12 | 31 | 1 | 365 543 390 | Klemmblock | Clamping piece | Piece intercalaire | ||||
| 12 | 33 | 4 | 365 907 800 | Scheibe | Disc | Disque | ||||
| 12 | 34 | 4 | 365 306 200 | Schaube | Screw | Vis | ||||
| 12 | 35 | 4 | 365 601 000 | Mutter | Nut | Ecrou | ||||
| 12 | 36 | 1 | 365 724 570 | Handgriff kpl. | Handle cpl. | Poignée cpl. | ||||
| 12 | 37 | 1 | 1 | 365 750 920 | Gurtaufnahme kpl. | Harness attachment cpl. | Attache de Bretelle cpl. | |||
| 12 | 38 | 1 | 365 751 620 | Schultergurt mit Hüftschutz | Shoulder harness with hip guard | Courroie d'épaule avec protège-hanche | ||||
| 12 | 39 | 1 | 365 751 580 | Schultergurt | Shoulder harness | Bretelle | ||||
BCX2500
BCX2510
BCX3400
BCX3410
13

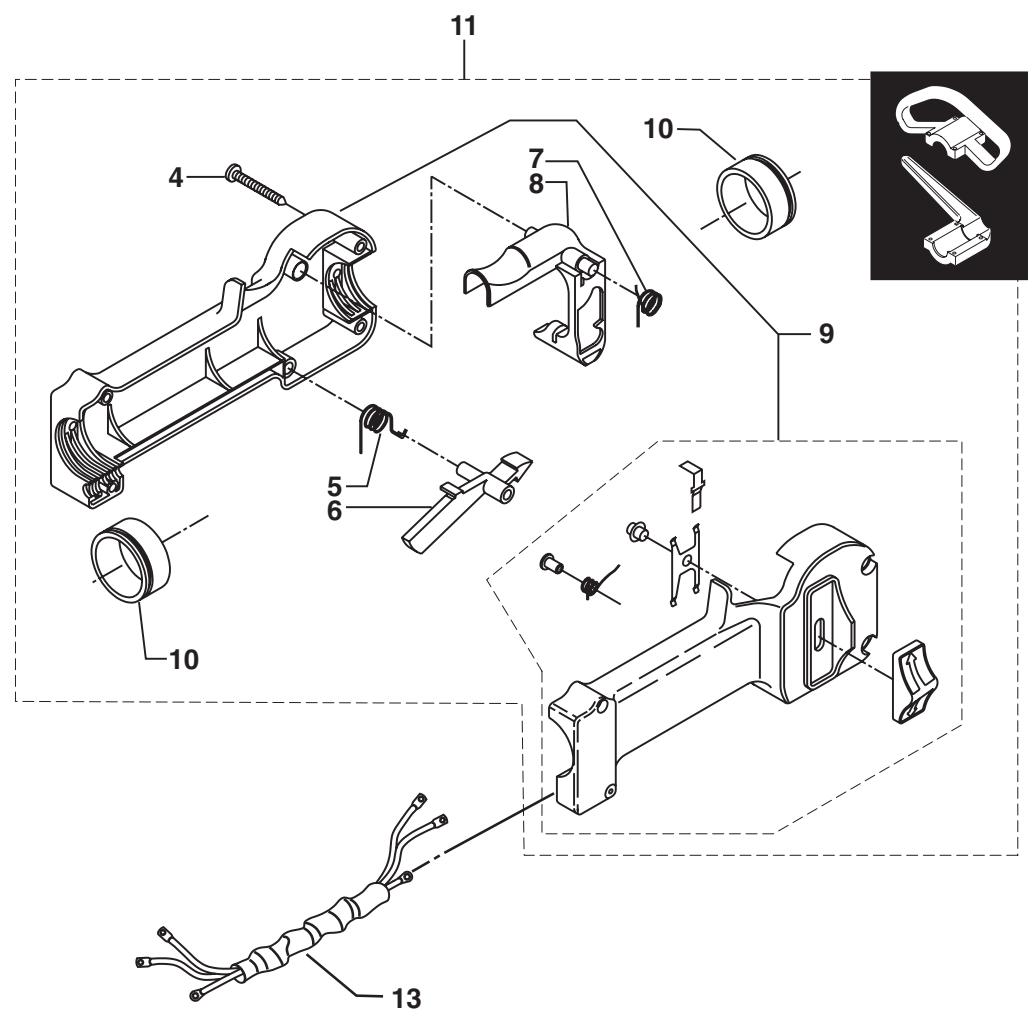

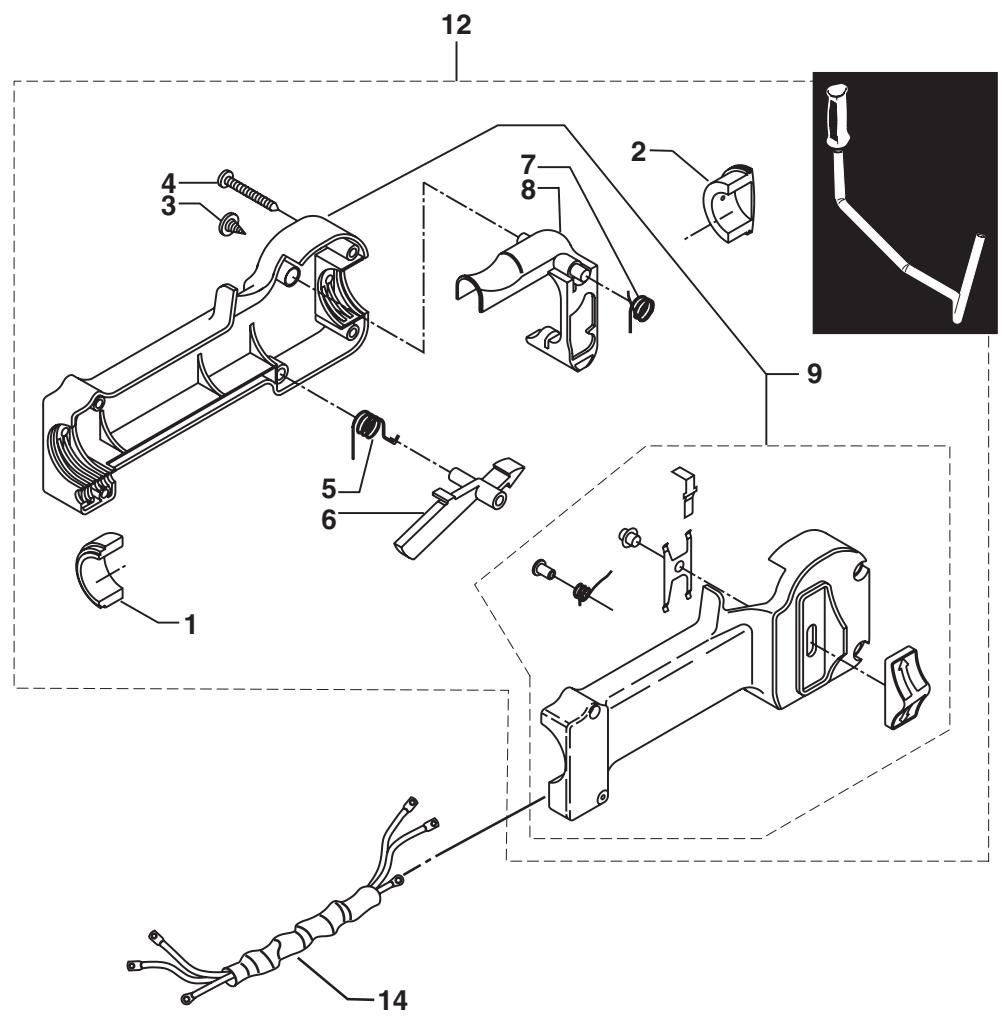

Bedienungshandgriff
Operating lever
Levier de réglage
Botón de mando
| BCX2500 BCX2510 BCX3400 BCX3410 | Bezeichnung | Spezifikation Specification | Description | Désignation | Denominación | ||||||
| Seite / Page | Pos. | BCX2500 | BCX2510 | BCX3400 | Teil-Nr. Part No. No. de pièce No. de pieza | Hinweise Notes Renseign. Nota | |||||
| 13 | 1 | 2 | 2 | 365 541 430 | Klemmschale | Clamping sleeve | Coquille de serrage | Bandeja de sujeción | |||
| 13 | 2 | 2 | 2 | 365 541 440 | Verschlusssschale | End sleeve | Coquille de fermeture | Bandeja de cierre | |||
| 13 | 3 | 1 | 1 | 365 306 500 | Schraube | Screw | Vis | Tornillo | |||
| 13 | 4 | 4 | 4 | 4 | 365 308 600 | Schraube | Screw | Screw | Vis | Tornillo | |
| 13 | 5 | 1 | 1 | 1 | 365 180 230 | Schenkelfeder für Sperrtaste | Spring | Ressort | Muelle | ||
| 13 | 6 | 1 | 1 | 1 | 365 541 410 | Sperrtaste | Lock button | Touchche de blocage | Tecla de bloqueo | ||
| 13 | 7 | 1 | 1 | 1 | 365 180 220 | Feder für Gashebel | Spring | Ressort | Muelle | ||
| 13 | 8 | 1 | 1 | 1 | 365 541 400 | Gashebel | Throttle lever | Levier d'accelérration | Accelerador | ||
| 13 | 9 | 1 | 1 | 1 | 365 750 890 | Griffhälte links und rechts | Handle half, left and right | Demi-poignée, gauche et droite | Semi-mango, izquierda y derecha | ||
| 13 | 10 | 2 | 365 541 450 | Klemmring | Clamping ring | Anneau de serrage | Anillo de sujeción | ||||
| 13 | 10 | 2 | 365 544 220 | Klemmring | Clamping ring | Anneau de serrage | Anillo de sujeción | ||||
| 13 | 11 | 1 | 1 | 365 721 440 | Gasgriff kpl. | Operating lever assy. | Levier de réglage, cpl. | Botón de mando, cpl. | |||
| 13 | 12 | 1 | 365 725 270 | Gasgriff kpl. | Operating lever assy. | Levier de réglage, cpl. | Botón de mando, cpl. | ||||
| 13 | 12 | 1 | 365 721 450 | Gasgriff kpl. | Operating lever assy. | Levier de réglage, cpl. | Botón de mando, cpl. | ||||
| 13 | 13 | 1 | 1 | 365 752 380 | Gaszug kpl. | Bowden cable cpl. | Dispositif de tirage, cpl. | Tracción Bowden, cpl. | |||
| 13 | 14 | 1 | 1 | 365 752 430 | Gaszug kpl. | Bowden cable cpl. | Dispositif de tirage, cpl. | Tracción Bowden, cpl. | |||
BCX2500
BCX2510
BCX3400
BCX3410
14
Capot de protection, réduct. angulaire
Capot de protection, réduct. angulaire
| Zeichenerkläragung | Key to symbols | Légende | Explicación de síbolos | |
| →19999992000000→2003.04→TI 2003/07Acc.=mCorr. | Produktion bis Serien-Nr.Neues Teil ab Serien-Nr.Neues Teil ab Jahr / MonatSiehe Technische Information Jahr / Nr.Zubehör (nicht im Lieferumfang)Keine Serienausführung, jedoch verwendbarBeinhaltet Positions-Nr.MeterwareDruckfehlerberichtigung | Production to serial numberNew part from serial numberNew part from Year / MonthSee Technical Information Year / No.Accessories (not included in the delivery inventory)No standard execution, may be usedContains item numberSold by the meterError correction | Production jusqu'à n° de sérieNouveau pièce à partir du n° de sérieNouveau pièce à partir de année / moisVoir information technique année / n°Accessoires (non compris dans la livraison)Aucune exécut. en série, cependant utilisablecontient n° de numéroAu mètreRectification d'erreurs | Producción hasta N° de sériePieza nuevo a partir de N° de sériePieza nuevo a partir de año / mesVéase inform. técnico año / N°Accesorios (no incluido en la extensión del suministro)No es de série, pero sirveContiene pos N°Por metroFe de erratas |
| Änderungen vorbehalten | Specifications subject to change without notice | Changements sanas prévis | Mejoras constructivas sin previo avis |
