AX1500 - Routeur Xiaomi - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur WiFi
Marque	Xiaomi
Modèle	AX1500
Norme WiFi	IEEE 802.11ax (WiFi 6)
Bandes de fréquence	Double bande 2.4 GHz et 5 GHz
Débit théorique maximal	Jusqu'à 1500 Mbps (5 GHz: 1201 Mbps, 2.4 GHz: 300 Mbps)
Antennes	4 antennes externes
Processeur	Double cœur, 880 MHz
Mémoire RAM	256 Mo
Mémoire Flash	128 Mo
Ports Ethernet	1 port WAN 10/100/1000 Mbps + 2 ports LAN 10/100/1000 Mbps
Alimentation	12 V / 1 A
Consommation électrique	Inférieure à 10 W
Dimensions (L x P x H)	200 x 140 x 30 mm
Poids	300 g
Température de fonctionnement	0 °C à 40 °C
Sécurité	WPA2/WPA3, pare-feu SPI
Fonctions avancées	Contrôle parental, QoS, réseau invité
Installation	Application Mi WiFi ou interface web
Entretien	Nettoyer avec un chiffon sec et doux
Réparabilité	Non réparable par l'utilisateur (aucune pièce détachée disponible)

FOIRE AUX QUESTIONS - AX1500 Xiaomi

Comment installer mon routeur Xiaomi AX1500 ?

Branchez le routeur à une prise électrique et connectez le câble Ethernet du modem au port WAN. Téléchargez l'application Mi WiFi sur votre smartphone, créez un compte Xiaomi et suivez les instructions à l'écran pour configurer le réseau.

Comment configurer le réseau WiFi ?

Ouvrez l'application Mi WiFi ou accédez à l'interface web via 192.168.31.1. Dans les paramètres WiFi, vous pouvez modifier le nom du réseau (SSID) et le mot de passe. Choisissez le mode de sécurité WPA2-PSK ou WPA3 pour une meilleure protection.

Que faire si l'application ne détecte pas le routeur ?

Vérifiez que votre smartphone est connecté au réseau WiFi du routeur (le nom par défaut est souvent 'Xiaomi_XXXX'). Assurez-vous que le routeur est allumé et que le câble Ethernet est correctement branché. Redémarrez le routeur et relancez l'application. Si le problème persiste, réinitialisez le routeur en maintenant le bouton Reset enfoncé pendant 5 secondes.

Comment changer le mot de passe WiFi ?

Connectez-vous à l'interface d'administration via l'application Mi WiFi ou le navigateur web (192.168.31.1). Allez dans 'Paramètres WiFi' et modifiez le champ 'Mot de passe'. Confirmez en cliquant sur 'Enregistrer'. Le réseau redémarrera avec le nouveau mot de passe.

Comment mettre à jour le firmware ?

L'application Mi WiFi vérifie automatiquement les mises à jour. Vous pouvez aussi aller dans 'Paramètres' > 'Mise à jour du firmware' pour lancer une recherche manuelle. Téléchargez et installez la version proposée. Ne coupez pas l'alimentation pendant la mise à jour.

Comment réinitialiser le routeur Xiaomi AX1500 ?

Utilisez un trombone ou un objet pointu pour appuyer sur le bouton Reset situé à l'arrière du routeur. Maintenez enfoncé pendant environ 5 secondes jusqu'à ce que les voyants clignotent. Le routeur redémarrera avec les paramètres d'usine.

Comment configurer le contrôle parental ?

Dans l'application Mi WiFi, accédez à 'Contrôle parental'. Vous pouvez ajouter des appareils à la liste noire, limiter les horaires d'accès ou bloquer certains sites web. Créez un profil pour chaque enfant et définissez des règles personnalisées.

Le routeur surchauffe, est-ce normal ?

Le routeur peut chauffer légèrement en fonctionnement normal, surtout en utilisation intensive. Assurez-vous qu'il est placé dans un endroit bien ventilé, loin des sources de chaleur. Si la température devient excessive au toucher, éteignez-le et vérifiez les ventilations. Une surchauffe continue peut réduire la durée de vie.

Comment étendre le réseau avec un autre routeur ?

Vous pouvez configurer le Xiaomi AX1500 en mode répéteur ou utiliser un autre routeur en mode pont. Dans l'application Mi WiFi, allez dans 'Paramètres' > 'Mode de fonctionnement' et sélectionnez 'Répéteur WiFi'. Suivez les instructions pour connecter le routeur à un réseau existant.

Quelle est la différence entre les bandes 2.4 GHz et 5 GHz ?

La bande 2.4 GHz offre une meilleure portée et traverse mieux les obstacles, mais est plus sujette aux interférences et a un débit plus faible. La bande 5 GHz offre un débit plus élevé et moins d'interférences, mais sa portée est plus courte. Le routeur gère automatiquement la meilleure bande selon la position de l'appareil.

MODE D'EMPLOI AX1500 Xiaomi

Lisez attentivement ce manuel avant toute utilisation et conservez-le pour pouvoir le consulter ultérieurement.

Branchement des câbles réseau

Mettez le routeur sous tension et utilisez le câble réseau pour connecter n'importe quel port à l'arrière du routeur au port LAN du modem haut débit.

* Le modem haut débit est fourni par l'opérateur haut débit. Si aucun de ces éléments n'est disponible, vous pouvez connecter le câble réseau au routeur et à la prise Internet murale, ou connecter directement le câble réseau intérieur à tout port du routeur.

Configuration du réseau

1. Lorsque le voyant du système du routeur devient bleu, utilisez votre téléphone ou votre ordinateur pour vous connecter au Wi-Fi initial.

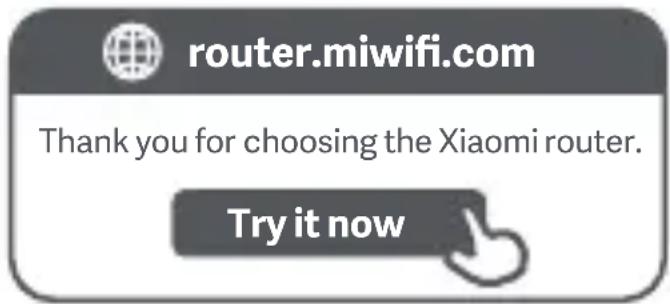

* Voir la plaque signalétique présente sur le bas du routeur pour obtenir le nom du Wi-Fi initial. 2. Une fois connecté au Wi-Fi initial, vous êtes redirigé vers la page de configuration. Suivez les instructions sur la page afin d'effectuer la configuration. Si elle ne s'affiche pas, ouvrez votre navigateur et rendez-vous sur router.miwifi.com ou 192.168.31.1 pour effectuer la configuration.

Ce produit fonctionne avec l'application Mi Home/Xiaomi Home*.

Contrôlez votre appareil avec l'application Mi Home/Xiaomi Home.

Scannez le code QR pour télécharger et installer l'application.

Vous serez redirigé vers la page de configuration si l'application est déjà installée.

Sinon, recherchez « Mi Home/Xiaomi Home » dans l'App Store pour la télécharger et l'installer.

Ouvrez l'application Mi Home/Xiaomi Home, touchez l'icône « + » en haut à droite et suivez les invites pour ajouter votre appareil.

* Cette application est appelée l'application Xiaomi Home en Europe (sauf en Russie). Le nom de l'application qui s'affiche sur votre appareil devrait être utilisé comme nom par défaut.

Remarque :

La version de l'application a été mise à jour. Suivez les instructions basées sur la version actuelle de l'application.

Pour assurer une couverture réseau aussi large que possible dans un domicile de grande taille, vous pouvez acheter les routeurs qui prennent en charge la fonctionnalité de maillage Xiaomi, afin d'effectuer la connexion réseau. Suivez les étapes ci-dessous pour configurer le réseau.

* Rendez-vous sur le site www.mi.com/global pour vérifier le modèle et la version des routeurs qui prennent en charge la fonctionnalité de maillage Xiaomi.

Méthode 1 (recommandée) :

Ouvrez l'application Mi Home/Xiaomi Home et accédez à la page « Appareils de réseau maillé » du routeur principal. Cliquez sur « Ajouter » et suivez les instructions pour effectuer la connexion sans fil.

* Les illustrations du produit, les accessoires et l'interface utilisateur présents dans le manuel d'utilisation sont uniquement fournis à titre indicatif. Le produit actuel et les fonctions effectives peuvent varier en raison des améliorations apportées au produit.

Méthode 2 :

1. Restaurez les paramètres d'usine du routeur satellite, puis allumez-le. Placez deux routeurs à proximité l'un de l'autre tout en gardant une distance d'au moins un mètre, afin que le réseau puisse être configuré sans interférence mutuelle.
2. Lorsque le voyant du système du routeur satellite devient bleu, le routeur principal détecte automatiquement le routeur satellite et le voyant Internet du routeur principal clignote lentement (un clignotement par seconde).
3. Appuyez sur le bouton de maillage situé au-dessus du routeur principal et le voyant Internet se met à clignoter rapidement (deux clignotements par seconde), ce qui indique que la connexion au réseau maillé démarre.
4. Lorsque le voyant Internet du routeur satellite devient bleu, la connexion est effectuée. Placez ensuite le routeur satellite dans la pièce qui nécessite la couverture réseau.

Méthode 3 :

1. Restaurez les paramètres d'usine du routeur satellite, puis allumez-le. Attendez que le voyant du système du routeur satellite devienne bleu ou blanc (la couleur du voyant varie en fonction du modèle), et son voyant Internet devient orange.
2. Branchez le câble réseau sur n'importe quel port du routeur satellite (ou port WAN) et sur n'importe quel port du routeur principal (ou port LAN). Le voyant Internet du routeur principal commence alors à clignoter rapidement (deux clignotements par seconde), indiquant ainsi que la connexion au réseau maillé démarre.
3. Lorsque le voyant Internet du routeur satellite devient bleu, la connexion au réseau maillé par câble est effectuée.

Description de l'état du voyant

Voyant Internet

Désactivé	Aucun câble réseau n'est connecté à un port.
Orange	Allumé : le câble réseau est connecté à l'un des ports, mais le réseau de niveau supérieur présente une erreur.
Bleu	Allumé : Le câble réseau est connecté à l'un des ports, le réseau de niveau supérieur fonctionne normalement.Clignote lentement (un clignotement par seconde) : les routeurs satellites maillés disponibles sont détectés.Clignotement rapide (deux clignotements par seconde) : le réseau maillé et l'association sont en cours.

Voyant du système

Désactivé	Non connecté à l'alimentation
Orange	Clignotement : la mise à jour du système est en cours.Allumé (devient bleu après environ une minute) :le système démarre.Allumé (ne devient pas bleu après plus de deux minutes) :le système rencontre une erreur.
Bleu	Allumé : fonctionne normalement

1. Pourquoi est-ce que je ne parviens pas à accéder à Internet après avoir configuré le réseau ?

Étape 1 : utilisez votre téléphone pour rechercher le réseau Wi-Fi configuré par votre routeur. Si vous ne parvenez pas à trouver le réseau Wi-Fi, assurez-vous que le routeur est allumé et fonctionne.

Étape 2 : connectez le téléphone au réseau Wi-Fi du routeur et rendez-vous sur le site router.miwifi.com. Essayez ensuite de résoudre le problème en fonction du diagnostic du réseau.

1. Que dois-je faire si j'oublie le mot de passe de gestion du routeur ?

À moins que vous n'ayez modifié le mot de passe de gestion, celui-ci doit être le même que le mot de passe du Wi-Fi.

Veuillez réessayer de vous connecter avec ce mot de passe. Si le problème persiste, il est recommandé de restaurer les paramètres d'usine du routeur et de configurer une nouvelle fois le réseau.

1. Comment restaurer les paramètres d'usine du routeur ?

Assurez-vous que le routeur est allumé et fonctionne.

Appuyez sur le bouton de réinitialisation situé au dos du routeur et maintenez-le enfoncé pendant plus de cinq secondes, puis relâchez-le lorsque le voyant du système devient orange. La réinitialisation sera terminée lorsque le routeur aura redémarré.

Certifications

Fréquence de fonctionnement et puissance des radiofréquences

Wi-Fi 2412 MHz–2472 MHz (≤20 dBm), 5150 MHz–5350 MHz (≤23 dBm) 5470 MHz–5725 MHz (≤30 dBm) REMARQUE : Les fréquences 5470–5725 MHz ne sont pas prises en charge en Égypte et au Maroc

Par la présente, Beijing Xiaomi Electronics Co., Ltd. déclare que cet équipement radio de type RD12 est conforme à la Directive européenne 2014/53/UE, Directive 2011/65/UE et Directive 2009/125/CE. L'intégralité de la déclaration de conformité pour l'UE est disponible à l'adresse suivante :

Pour obtenir un manuel électronique détaillé, rendez-vous sur le site

www.mi.com/global/support/user-guide

Tous les produits portant ce symbole deviennent des déchets d'équipements électriques et électroniques (DEEE dans la Directive européenne 2012/19/UE) qui ne doivent pas être mélangés aux

déchets ménagers non triés. Vous devez contribuer à la protection de l'environnement et de la santé humaine en apportant l'équipement usagé à un point de collecte dédié au recyclage des équipements électriques et électroniques, agréé par le gouvernement ou les autorités locales. Le recyclage et la destruction appropriés permettront d'éviter tout impact potentiellement négatif sur l'environnement et la santé humaine. Contactez l'installateur ou les autorités locales pour obtenir plus d'informations concernant l'emplacement ainsi que les conditions d'utilisation de ce type de point de collecte.

Avertissement :

Pour se conformer aux exigences CE en matière d'exposition aux radiofréquences, l'appareil doit être installé et utilisé en respectant une distance d'au moins 20 cm (8 pouces) entre le produit et le corps de tout individu.

L'adaptateur doit être installé à proximité de l'équipement et doit être facilement accessible.

Vous pouvez trouver l'étiquette des spécifications du produit à la base de l'appareil.

L'utilisation de cet équipement dans une zone résidentielle peut causer des interférences radio.

Cet appareil est limité à une utilisation en intérieur lorsqu'il fonctionne dans la plage de fréquences comprise entre 5150 et 5350 MHz dans les pays suivants :

	AT	BE	BG	HR	CY	CZ	DK	EE	FI
	FR	DE	EL	HU	IE	IT	LV	LT	LU
	MT	NL	PL	PT	RO	SK	SI	ES	SE
	UK(No)		IS	LI	NO	CH	TR

Cet appareil et ses accessoires se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÈTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Caractéristiques

Nom	Xiaomi Router AX1500
Modèle	RD12
Entrée	12 V = 1 A
Ports	4 × 10/100/1000 Mbps WAN/LAN port auto-adaptatif
Technologie sans fil	Wi-Fi 2,4 GHz (300 Mbps)Wi-Fi 5 GHz (1201 Mbps)
Consommation d'énergie	Mode veille en réseau : ≤3.2 W
Temps pour passer dans l'état en question	Mode veille en réseau : ≤1 min
Température de fonctionnement 0°C à 40°C

Remarques :

• La consommation d'énergie en mode Veille réseau est de 3,7 W lorsque tous les ports réseau filaires sont connectés et tous les ports réseau sans fil sont activés.
• Vous pouvez activer ou désactiver le réseau Wi-Fi dans les « Paramètres » de la page de gestion (router.miwifi.com).

Fabricant : Beijing Xiaomi Electronics Co., Ltd.

Pour plus d'informations, rendez-vous sur www.mi.com.
