IRT 4520 - Thermomètre électronique BRAUN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre auriculaire
Caractéristiques techniques principales	Mesure rapide en 1 seconde, technologie infrarouge
Alimentation électrique	Fonctionne avec des piles (2 x AAA)
Dimensions approximatives	15,5 x 4,5 x 4,5 cm
Poids	150 g
Compatibilités	Compatible avec les enfants et les adultes
Type de batterie	Piles alcalines AAA
Tension	1,5 V
Puissance	Faible consommation d'énergie
Fonctions principales	Mesure de la température, affichage numérique, signal sonore
Entretien et nettoyage	Nettoyer l'embout avec un chiffon doux et humide
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Ne pas utiliser sur des enfants de moins de 3 mois sans avis médical
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - IRT 4520 BRAUN

Comment calibrer le thermomètre BRAUN IRT 4520 ?

Pour calibrer le thermomètre, placez-le sur une surface plane et appuyez sur le bouton d'alimentation. Maintenez le bouton enfoncé jusqu'à ce que le symbole de calibration apparaisse à l'écran. Suivez ensuite les instructions affichées.

Pourquoi le thermomètre affiche-t-il une température erronée ?

Une température erronée peut être due à un mauvais positionnement de la sonde dans l'oreille. Assurez-vous que le thermomètre est bien inséré et que l'embout est propre. Vérifiez également que l'appareil est calibré.

Comment nettoyer le thermomètre BRAUN IRT 4520 ?

Pour nettoyer le thermomètre, utilisez un chiffon doux et humide. Ne plongez pas le thermomètre dans l'eau et évitez les produits chimiques agressifs. L'embout doit être désinfecté après chaque utilisation.

Que faire si le thermomètre ne s'allume pas ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas usées. Remplacez les piles si nécessaire. Si le problème persiste, contactez le service client.

Quelle est la durée de vie des piles du BRAUN IRT 4520 ?

La durée de vie des piles dépend de l'utilisation, mais en général, elles peuvent durer jusqu'à 1000 mesures. Il est conseillé de les remplacer dès que l'indicateur de batterie faible apparaît.

Comment interpréter les résultats de la température mesurée ?

Une température normale pour un adulte est généralement comprise entre 36,1 °C et 37,2 °C. Une température supérieure à 37,5 °C indique de la fièvre et nécessite une attention médicale.

Le thermomètre fonctionne-t-il pour les nouveau-nés ?

Oui, le BRAUN IRT 4520 est conçu pour être utilisé chez les personnes de tous âges, y compris les nouveau-nés. Assurez-vous de suivre les instructions spécifiques pour une utilisation sécurisée et efficace chez les jeunes enfants.

Comment savoir si l'embout du thermomètre est propre ?

Avant chaque utilisation, vérifiez visuellement que l'embout est exempt de saleté ou de débris. Il est recommandé de nettoyer l'embout après chaque utilisation pour garantir des mesures précises.

MODE D'EMPLOI IRT 4520 BRAUN

Le thermomètre Braun ThermoScan a été mis au point avec soin pour mesurer précisé, suturement et rapidement la température dans l'oreille.

La forme de la sonde du thermomètre permet d'éviter de l'insérer trop profondement dans le conduit auditif et d'endommager la membrane du tympan.

Toutefois, comme dans le cas de tout thermomètre, il est essentiel d'adopter une technique appropriée pour obtenir des températures exactes. Par conséquent, prière de dire attentivement le mode d'emploi avant d'utiliser ce produit.

Important

• La gamme de températures ambientes de fonctionnement de ce thermomètre est de 50^ à 104^ (de 10^ à 40^ ).
• Ne pas exposer le thermomètre à des températures extrêmes inférieures à -4^ / -20^ ou supérieures à 122^ / 50^ ni à une humidité excessive (humidité relative > 95%).
• Seuls les filtres de lentille authentiques Braun ThermoScan convennent à ce thermomètre.
• Pour éviter les prises de température inexactes, ne jamais utiliser ce thermomètre sans y fixer un nouveau contrôle de lentille propre.
• Si jamais le thermomètre est utilisé accidentellement sans filtre de lentille, nettoyer la lentille (voir la section « Entretien et nettoyage »).
• Tenir les filtres de lentille hors de la portée des enfants.
• Ce thermomètre est destiné à un usage domestique seulement.
  L'emploi de ce thermomètre ne doit pas remplancer une visite chez le medecin.

Comment fonctionne le thermomètre Braun ThermoScan ?

Braun ThermoScan mesure la chaleur infrarouge engendree par la membrane du tympan et les tissus environnants. Pour aider a assurer l'exactitude de la prise de temperture, la sonde du thermometre est rechauffee a une temperture proche de celle du corps humain. Lorsqu'on place le Braun ThermoScan dans Ioreille, il assure le contrôle continu de I'energie infrarouge.

Le processus de mesure est terminé et le résultat s'affiche lorsque le thermomètre détecte qu'une prise de température précise a été effectue.

Pourquoi mesurer dans l'oreille?

La thermométrie vise à mesurer la température interne du corps¹, soit la température des organes vitaux. La température de l'oreille reflète avec précision la température interne du corps², étant donné que la membrane du tympan partage son apport sanguin avec la région du cerveau qui regule la température³, l'hypothalamus. Par conséquent, l'oreille perçoit les changements de température corporelle avant les autres parties du corps.

• Bien que la température axillaire corresponde à la température à la surface de la peau, il est possible qu'elle ne reflète pas de façon fiable la température interne du corps.

• Guyton A C, Textbook of medical physiology, W.B. Saunders, Philadelphia, 1996, p 919.

• Guyton A C, Textbook of medical physiology, W.B. Saunders, Philadelphia, 1996, p 754-5.
• Nitzsch U F, The History of Medicine: Medical Education, Ednol., 1997, pp 1307.

• Netter H F, Atlas of Human Anatomy, Novartis Medical Education, East Hanover, NJ, 1997, pp 63, 95.

• La température orale est influencée par la prise de boisson, de nourriture et par la respiration par la bouche.

• La température rectale est souvent en décalage par rapport aux changements de la température interne du corps ; en outre, il existe un risque de contamination croisée.

Température corporelle

La température normale du corps se situe dans une gamme de températures. Le tableau suivant indique que les gAMES de températures normales varient également selon les différentes parties du corps. Ainsi, les températures prises à différents endroits ne doivent pas été comparées directement.

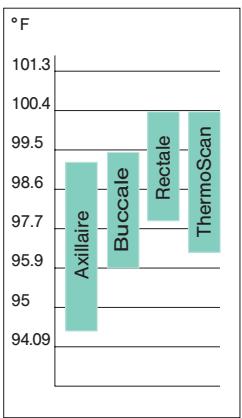

Gammes de températures normales selon l'endetroit :

Axillaire1:	94,5 – 99,1 °F	34,7 – 37,3 °C
Buccale1:	95,9 – 99,5 °F	35,5 – 37,5 °C
Rectal1:	97,9 – 100,4 °F	36,6 – 38,0 °C
ThermoScan2:	96,4 – 100,4 °F	35,8 – 38,0 °C

• La gamme de températures normales d'une personne tend à diminuer avec l'âge. Le tableau suivant indique les gAMES de températures normales ThermoScan selon l'âge.

Gammes de températures normales ThermoScan selon l'âge²:

0 - 2 ans	97,5 - 100,4 °F	36,4 - 38,0 °C
3 - 10 ans	97,0 - 100,0 °F	36,1 - 37,8 °C
11 - 65 ans	96,6 - 99,7 °F	35,9 - 37,6 °C
> 65 ans	96,4 - 99,5 °F	35,8 - 37,5 °C

Les gamas de températures normales varient selon les personnes et fluctuant pendant la journée. Il est donc important de déterminer les gamas de températures normales. Braun ThermoScan permet de le faire facilement. Exercez-vous à prendre votre température et celle des membres de votre famille pour déterminer les gamas de températures normales en l'absence de maladie.

Remarque : Lorsqu'on consulte un médecin, lui expliquer que la température ThermoScan est cette qui est mesurée dans l'oreille et, si possible, noter la gamme de températures normales ThermoScan de la personne en guise de référence supplémentaire.

1. Chamberlain, J.M., Terndrup, T.E., New Light on Ear Thermometer Readings, Contemporary Pediatrics, mars 1994.
2. Chamberlain, J.M., et al., Determination of Normal Ear Temperature with an Infrared Emission Detection Thermometer, Annals of Emergency Medicine, janvier 1995.

Description du produit

1. Filtre de lentille
2. Sonde
3. Détector de filtré de lentille
4. Éjecteur de filtré de lentille
5. Afficheur
6. Bouton « I/O » (fonction marche / mémoire - IRT 4520 seulement)
7. Voyant « ExacTemp »
8. Bouton de mise en marche
9. Couvercle de pile
10. Capot de protection (IRT 4520)
11. Capuchon de protection (IRT 4020)

Utilisation du thermomètre Braun ThermoScan

1. Pour obtenir des mesures précises, s'assurer qu'un nouveau filtré de lentille (1) propre est en place avant chaque prise de température.
2. IRT 4020: Appuyer sur le bouton de mise en marche (8).

IRT 4520: Appuyer sur le bouton « I/O » (6).

Durant une autorisation interne, l'afficheur indique tous les segments. Puis, la dernière température prise s'affiche, ainsi que le message « MEM »

Attendre ensuite le signal sonore d'etat pret et l' apparition du symbole d'etat pret sur I'afficheur.

1. Bien introduire la sonde dans le conduit auditif, appuyer sur le bouton de mise en marche, puis le relâcher (8).

Si la sonde a ete bien introduite dans le conduit auditif tout au long du processus de prise de temperture, un long signal sonore indiquera la fin du processus de mesure. Le thermometre detecte qu'une prise de temperature adequate a ete effectuee. Le résultat apparait sur l'afficheur (5).

Levoyant « ExacTemp » (7) peut être utile lorsqu'il s'agit de prendre la température d'une autre personne. Ce voyant clignote au cours du processus de mesure lorsque la sonde est bien positionné, et s'allume continulement lorsque le thermomètre détecte qu'une prise de température précise a été effectuee.

1. Si la sonde n'a pas ete placee constamment en position stable dans le conduit auditit, l'utiliser entendra une series de courts signaux sonores, le voyant « ExacTemp » s'eteindra et I'affecheur indiquera un message d'erreur (« POS » = erreur de position).

2. Pour la prochaine mesure, éjecter le filtré de lentille use [appuyer sur l'éjecteur (4)] et fixer un nouveau filtré de lentille propre.

IRT 4020: Effacer le message affiché en appuyant une fois sur le bouton de mise en marche.

IRT 4520: Effacer le message affché en appuyant une fois sur le bouton « I/O »

Attendre le signal sonore d'etat pret. Bien introduire la sonde dans le conduit auditif, appuyer sur le bouton de mise en marche, puis le relachcher.

Le thermomètre pour l'oreille Braun ThermoScan s'arrête automatiquement après 60 secondes d'inactivité. Le modele IRT 4520 peut également être mis hors tension en appuyant sur le bouton « I/O » pendant au moins trois secondes.

L'afficheur indiquera le message « OFF » (hors tension) pendant un court instant et, après avoir relâché le bouton, ce message disparaitra.

Quelques faits sur la prise de température

• La température mesurée dans l'oreille droite peut varier de cette mesure dans l'oreille gauche.

Ainsi, toujours prendre la température dans la même oreille.

Pour effectuer une prise de température précise, le conduit auditif doit être entierement dégagé. Aucun excès de cérumen ne doit s'y trouver.
- Des facteurs extérieurs peuvent influencer la température de l'oreille, notamment si la personne : – était couchee sur une oreille

• avait les oreilles couvertes
• a été exposée à des températures très élevées ou très basses, ou
• a récemment nagé, ou pris un bain ou une douche.

Dans de tels cas, corriger la situation et attendre 20 minutes avant de prendre la température.
- Prendre la température dans l'oreille non traitée si des gouttes auriculaires ou d'autres médicaments pour les oreilles ont été appliqués dans le conduit auditif.

Mode mémoire

La dernière température prise est gardée en mémoire et s'affiche automatiquement lorsque le thermomètre est remis en marche. L'afficheur indique alors le message « MEM »

IRT4520：

Ce modèle permet de conserver les huit dernières prises de température. Il fautmettre le thermomètre en marche pour afficher la température enregistrée. Appuyer ensuite sur le bouton « I/O » pendant au moins une seconde. L'afficheur indique le numero de la mémoire (par exemple, MEM 1) et, lorsqu'on relâche le bouton « I/O », la température enregistrée pour ce numéro de mémoire s'affiche, ainsi que le message « MEM ». Si le bouton « I/O » est enforcé trop longtemps, le thermomètre s'éteindra. Chaque fois que le bouton « I/O » est enforcé, les nombres de mémoire restants s'affichent (jusqu'à MEM 8). MEM 1 correspond à la prise de température la plus récente, MEM 8, à la prise de température la plus ancienne.

L'utilisateur quitter automatiquement le mode mémoire après l'affichage de la prise de température la plus ancienne ou après avoir appuyé sur le bouton « I/O » pendant au moins une seconde.

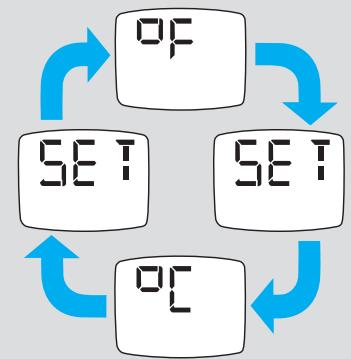

Changement de l'échelle de température

À sa livraison, l'échelle de température de votre thermomètre Braun ThermoScan est activée en degrés Fahrenheit (°F). Pour sélectionner l'échelle de degrés Celsius (°C) et/ou pour passer de Celsius à Fahrenheit, procédér comme suit :

(1) S'assurer que le thermomètre est eteint.
(2) Appuyer sur le bouton de mise en marche (IRT 4020), ou encore le bouton « I/O » (IRT 4520) et le tener enforcé. Àpres trois secondes environ, l'afficheur indiquera cette série : « °F » / « SET » / « °C » / « SET » …
(3) Relâcher le bouton de mise en marche (IRT 4020) / « I/O » (IRT 4520) lorsque l'échelle de température désirée est affichée. Un court signal sonore confirmera le nouveau réglage, puis le thermomètre s'eteindra automatiquement.

Entretien et nettoyage

L'extrémité de la sonde est la partie la plus fragile du thermomètre.

Elle doit être propre et intacte pour assurer des résultats précis.

Si le thermomètre est accidentellement utilisé sans filtré de lentille, nettoyer l'extrémité de la sonde comme suit :

Essuyer très doucement la surface à l'aide d'un tampon d'ouate ou d'un chiffon deux humecté d'alcool. Àprouvais laissé l'alcool sécher complètement, fixer un nouveau filtré de lentille et prendre la température. Si l'extrémité de la sonde est endomagée, communiquer avec Braun.

Nettoyer l'afficheur et l'extérieur du thermomètre à l'aide d'un chiffon doux et sec.

Ne pas utiliser de nettoyants abrasifs. Ne jamais plonger le thermomètre dans l'eau ni dans aucun autre liquide.

Ranger le thermomètre et les filtres de lentille dans un endroit sec, exempt de poussière et d'agents contaminants, et loin de la lumière directe du soleil. Des filtres de lentille (LF 40) supplémentaires sont vendus dans la plupart des magasins offrant le thermomètre Braun ThermoScan.

Pour de plus amples renseignements, appeler le Service à la clientèle de Braun ThermoScan au 1 800 327-7226.

Diagnostic d'anomalies

Il n'y a pas de filtrre de lentille.

Fixer un nouveau filtré de lentille propre.

La sonde du thermomètre n'a pas ete bien positionnee dans l'oreille. Il etait impossible d'obtenir une mesure précise.

IRT 4020: Effacer le message affché en appuyant une fois sur le bouton de mise en marche.
IRT 4520: Effacer le message affché en appuyant une fois sur le bouton « I/O »

POS = erreur de position

S'assurer que la sonde est bien positionné et qu'elle reste stable.

La température ambiente se situe hors de la gamme de fonctionnement permise de 50^ à 104^ ou de 10^ à 40^ .

Pendant 30 minutes, laisser le thermomètre dans une piece dont la température se situe entre 50^ et 104^ ou entre 10^ et 40^ .

La température prise se situe hors de la gamme des températures humaines types (de 93,2°F à 108°F ou de 34°C à 42,2°C).

Veiller à la propre de l'extrémité de la sonde et de la lentille.
S'assurer que le nouveau filtre de lentille propre est fixé et que le thermomètre est bien inséré.
Puis, prendre une nouvelle température.

HI = trop élevée

LO = trop basse

Erreur de système - l'afficheur d'autovérification clignote de façon continue et ne sera pas suivi du signal sonore d'état pré ti du symbole d'état prét.

Attendre une minute, jusqu'à ce que le thermomètre s'éteigne automatiquement, puis le remettre en marche.

Si I'erreur persiste

... régler de nouveau le thermomètre en retardant les piles et en les remettant ensuite.

Si I'erreur persiste toujours

... appeler le Service à la clientèle de Braun ThermoScan au 1800 327-7226.

Message d'erreur

Diagnostic d'anomalies

La pile est faible, mais le thermomètre continue de fonctionner correctement.	Insérer de nouvelles piles.
La pile est trop faible pour assurer une prise de température précise.	Insérer de nouvelles piles.
Avez-vous d'autres questions?	Appeler le Service à la clientèle de Braun ThermoScan.

Situation
Solution

Remplacement des piles

Le thermomètre comprend deux piles de type AA de 1,5 V (LR 06). Pour un rendement optimal, nous recommendons les piles alcalines Duracell®. Insérer de nouvelles piles lorsque le symbole de la pile s'affiche.

Ouvrir le logement de pile. Retirer les piles et les remplacer par des nouvelles en s'assurant que la polarité est dans la bonne direction. Remettre le couvercle de pile en le glissant jusqu'à ce qu'il s'enclenche.

Pour protéger l'environnement,mettre au rebut les piles épuisées dans un centre de collecte approprié, conformément aux règlements locaux ou nationaux.

Calibrage

Le thermomètre est calibré à l'origine au moment de la fabrication. Si ce thermomètre est utilisé conformément aux directives, un rajustement périodique n'est pas nécessaire. En cas de doute sur la précision des prises de température, ne pas hesiter à appeler le Service à la clientèle de Braun ThermoScan au 1 800 327-7226.

La date de fabrication est indiquée par le numéro de LOTitué dans le logement de pile. Le premier numéro qui suit le LOT représenté le dernier chiffre de l'année de fabrication.
Les trois chiffres qui suivent indiquent le jour de l'année de fabrication.
Par exemple, LOT 0116 xx xx - ce produit a eté fabriqué le 116e jour de l'an 2000.

Fiche technique

Gamme de températures affichées :

Gamage de températures

ambientes de fonctionnement :

Définition de l'affichage :

93,2°F - 108°F (34°C - 42,2°C)

50^ - 104^ (10^ - 40^)

0,1°F ou °C

Niveau de précision pour la gamme de températures du patient

Hors des limites de cette gamme :

Erreur maximale en laboratoire

± 0,4^ (± 0,2^)

± 0,5^ （20 (± 0,3^)

Gammes de rangement à long terme

Temperature :

Humidité :

De -4^ à 122^ (de -20^ à 50^ )

95 % sans condensation

Durée de vie des piles :

2 ans / 1 000 prises de température

Ce thermomètre à infrarouge satisfait aux exigences établies selon la norme E 1965-98 de l'ASTM (système comprenant le thermomètre et les filtres de lentille). Braun GmbH, 61476 Kronberg, Allemagne, assume l'entière responsabilité de la conformité du produit à la norme établie.

La norme de précision ASTM en laboratoire relativement à la gamme de températures affichées de 96,8 °F à 102,2 °F (de 36 °C à 39 °C), thermomètre seulement (capuchon de sonde non compris), est de ± 0,4 °F (± 0,2 °C) pour les thermomètres à infrarouge, alors que pour les thermomètres à mercure en verre et électroniques, la limite établie selon les normes E 667-86 et E 1112-86 de l'ASTM est de ± 0,2 °F (± 0,1 °C).

Cet apparéil est conforme aux standards suivants :

DIN EN 60601- 1 : 3/96 « Equipement électrique Médicale » –

Première partie : Conditions générales pour la sécurité

DIN EN 12470-5 : 2003 «Thermometres médicaux »

Partie 5 : Performance des thermomètres tympaniques à infrarouges (avec dispositif à maximum)

INSTRUMENT

CORPOREL

FLOTTANT

Attention : Consultant les

DOCUMENTS

D'ACCOMPAGNEMENT

Appareil à alimentation interne

Fonctionnement continu

Non protégé contre l'infiltration d'eau

Brevet américain no 5 088 834 Autres brevets en instance

Equipement medicaledélectrique nécessitant des précautions spéciales au regard de la

Compatibilité Electrique Médicale (CEM). Pour une description détaillée des conditions de la CEM, merci de contacter le Service à la clientèle de Braun ThermoScan au 1 800 327-7226.

Les radio-fréquences des communications de portables et téléphones mobiles peuvent avoir des effets sur les équipements Médicaux électriques.

Garantie restreinte de trois ans

Braun garantit ce produit contre tout vice de matière ou de fabrication pendant une période de trois ans à compter de la date initiale de l'achat ou de la réception du produit en caveau. Cette garantie est sous réserve d'un usage domestique normal, conformément au guide d'utilisation et d'entretien. Elle ne couvre pas les piles ni les dommages au produit causés par un accident ou un usage improubre. Ce produit n'est pas garanti dans le cas d'un usage en milieu professionnel.

Eneldom cas Braun ne sera tenue responsable des dommages-intérêts particuliers ou des dommages accessoires, indirects ou consecutifs liés à l'achat ou à l'utilisation de ce produit. De plus, la responsabilité de Braun ne dépasse en seldom cas le coût initial du produit.

Pour la réparation ou le remplacement sans frais d'un produit non conforme aux normes pendant la période de garantie, appeler le Centre de service après-vente de Braun ThermoScan au 1 800 327-7226.

Braun se reserve le droit de remplacer tout produit non conforme par le produit le plus comparable alors offert. Ce produit a une durée de vie prévue de cinq ans minimum.

Bien que la présente garantie vous accorde des droits particuliers reconnus par la loi, il se peut que vous disposiez d'autres droits qui peuvent varier d'un État à l'autre ou d'une province à l'autre.

BRAUN

Température corporelle

• La température normale du corps se situe dans une gamme de températures. Le tableau suivant indique que les gamas de températures normales varient également selon les différentes parties du corps. Ainsi, les températures prises à différents endroits ne doivent pas été comparées directement.

Gammes de températures normales selon l'endetroit :

Axillaire1:	94,5 °F – 99,1 °F	34,7 °C – 37,3 °C
Buccale1:	95,9 °F – 99,5 °F	35,5 °C – 37,5 °C
Rectale1:	97,9 °F – 100,4 °F	36,6 °C – 38,0 °C
ThermoScan2:	96,4 °F – 100,4 °F	35,8 °C – 38,0 °C

• Les gamas de températures normales varient selon les personnes et fluctuent pendant la journée. Il est donc important de déterminer votre gamme de températures normales et celle des membres de votre famille. Braun ThermoScan permet de le faire facilement. Exercez-vous à prendre votre température et celle des membres de votre famille pour déterminer les gamas de températures normales en l'absence de maladie.

Membre de la famille
Date
8 h
Midi
16 h

Remarque : Lorsqu'on consulte un médecin, lui expliquer que la température ThermoScan est celle qui est mesure dans l'oreille et, si possible, noter la gamme de températures normales ThermoScan de la personne en guise de référence supplémentaire.

Pour toute question, appeler le Service à la clientèle de Braun ThermoScan au 1 800 327-7226.

Francais

Utilisation du thermomètre Braun ThermoScan

1. Pour aider à assurer des mesures précises, veiller, avant chaque prise de température, à la propriété de l'extrémité de la sonde et de la lentille, et s'assurer qu'un nouveau filtré de lentille propre est en place.

1. IRT 4020: Appuyer sur le bouton de mise en marche.
   IRT 4520: Appuyer sur le bouton « I/O »

Attendre ensuite le signal sonore d'etat prêt et l' apparition du symbole d'etat prêt sur l'afficheur.

1. Bien introduire la sonde dans le conduit auditif, appuyer sur le bouton de mise en marche, puis le relâcher.

1. Si la sonde a ete bien introduite dans le conduit auditif tout au long du processus de prise de temperature, un long signal sonore indiquera la fin du processus de mesure. Le thermometre detecte qu'une prise de temperature adequate a ete effectuee. Le résultat apparait sur I'afficheur.

Levoyant « ExacTemp » peut être utile lorsqu'il s'agit de prendre la température d'une autre personne. Cevoyant clignote au cours du processus de mesure à condition que la sonde soit bien positionné, et s'allume continuèlement lorsque le thermométre détecte qu'une prise de température précise a été effectée.
