Caractéristiques	Détails
Type de produit	Véhicule hybride compact
Caractéristiques techniques principales	Moteur 1.5L 4 cylindres, moteur électrique, transmission CVT
Alimentation électrique	Batterie NiMH de 1.31 kWh
Dimensions approximatives	Longueur : 4 440 mm, Largeur : 1 740 mm, Hauteur : 1 490 mm
Poids	1 400 kg
Compatibilités	Compatible avec les stations de recharge domestiques
Type de batterie	Batterie Nickel-Métal Hydrure (NiMH)
Tension	200 V
Puissance	Puissance combinée de 110 ch (82 kW)
Fonctions principales	Économie de carburant, conduite silencieuse, mode EV
Entretien et nettoyage	Révisions régulières recommandées tous les 15 000 km
Pièces détachées et réparabilité	Disponibilité de pièces détachées dans les réseaux Toyota
Sécurité	Équipements de sécurité : ABS, airbags, contrôle de traction
Informations générales	Modèle reconnu pour sa fiabilité et son faible impact environnemental

FOIRE AUX QUESTIONS - PRIUS-2004 TOYOTA

Quel est le problème si le moteur ne démarre pas ?

Vérifiez d'abord la batterie. Assurez-vous qu'elle est chargée et en bon état. Si les phares et les accessoires fonctionnent, le problème pourrait venir du démarreur ou du système d'allumage.

Que faire si le témoin de batterie s'allume sur le tableau de bord ?

Cela peut indiquer un problème avec le système de charge. Vérifiez la batterie et l'alternateur. Il est conseillé de consulter un mécanicien si le problème persiste.

Comment résoudre un problème de faible consommation de carburant ?

Assurez-vous que les pneus sont correctement gonflés et que le filtre à air est propre. Une vidange d'huile régulière et des bougies d'allumage en bon état peuvent également aider.

Que faire si le système de climatisation ne fonctionne pas ?

Vérifiez le niveau de réfrigérant dans le système. Si le niveau est bas, il peut y avoir une fuite. Faites inspecter le compresseur et les conduites par un professionnel.

Pourquoi le tableau de bord affiche-t-il un message d'erreur ?

Il peut s'agir d'un problème avec le système hybride ou d'un capteur défectueux. Utilisez un outil de diagnostic OBD-II pour lire les codes d'erreur et déterminer la cause.

Comment puis-je améliorer la performance de la batterie hybride ?

Assurez-vous que la batterie est correctement entretenue et que le véhicule est régulièrement conduit pour maintenir la charge. Si la batterie est ancienne, envisagez de la remplacer.

Que faire si je sens une odeur de brûlé venant du moteur ?

Cela peut indiquer une fuite d'huile ou un problème de surchauffe. Arrêtez le véhicule immédiatement et faites-le vérifier par un professionnel.

Comment résoudre un bruit de grincement lors du freinage ?

Cela peut être dû à des plaquettes de frein usées ou à des disques endommagés. Il est recommandé de faire inspecter le système de freinage par un mécanicien.

Pourquoi le régulateur de vitesse ne fonctionne-t-il pas ?

Vérifiez que le système est activé et que le véhicule atteint la vitesse minimale requise. Si le problème persiste, le capteur de vitesse ou le module de commande peut être défectueux.

Que faire si la clé intelligente ne fonctionne pas ?

Vérifiez la batterie de la clé. Si elle est faible, remplacez-la. Si le problème persiste, il peut être nécessaire de reprogrammer la clé ou de vérifier le système de démarrage.

Comment résoudre des problèmes d'éclairage sur le tableau de bord ?

Vérifiez les fusibles associés aux lumières du tableau de bord. Si les fusibles sont intacts, il peut s'agir d'un problème avec le circuit électrique.

MODE D'EMPLOI PRIUS-2004 TOYOTA

2e génération

Guide d'intervention d'urgence

© 2004 Toyota Motor Corporation. Tous droits réservés. Il est interdit de modifier ce document sans l'autorisation écrite de Toyota Motor Corporation.

04PRIUSERG REV - (1/22/04)

Avant-propos

En mai 2000, Toyota lançait le véhicule hybride essence-électricité Toyota Prius de première génération en Amérique du Nord. Environ 50 000 Prius de première génération d'années-modèles 2001 à 2003 ont été vendues. Afin d'informer les agents d'intervention en cas d'urgence et de les aider à travailler de façon sécuritaire avec la technologie hybride, Toyota a publié un premier guide d'intervention d'urgence spécifique à la Prius.

Avec le lancement de la Prius de 2^e génération en octobre 2003, Toyota a publié un second guide d'intervention d'urgence à l'intention de ceux qui auront à intervenir dans des cas où une Prius d'année-modèle 2004 est impliquée. Bien que les Prius des deux générations soient similaires, les agents d'intervention en cas d'urgence doivent comprendre et savoir reconnaître les nouvelles caractéristiques du modèle de 2^e génération expliquées dans le présent guide.

Caractéristiques nouvelles de la Prius de 2^e génération:

• Remaniement complet du modèle, aussi bien à l'extérieur qu'à l'intérieur.
• Adoption de système hybride synergétique comme nom du système hybride essence-électricité de Toyota.
• Le système hybride synergétique possède un convertisseur-survolteur intégré à l'assemblage d'inverseur qui survolte à 500 volts la tension d'alimentation du moteur électrique.
• Ce convertisseur-survolteur permet de réduire la tension du module de batterie haute tension du véhicule hybride à 201 volts.
• Ajout d'un compresseur de climatisation entraîné par un moteur électrique haute tension (201 volts).
• Nouveau sélecteur électronique pour la transmission automatique.
• Remplacement du commutateur d'allumage conventionnel par le nouveau système de clé électronique de série ou le nouveau système Smart Key en option.

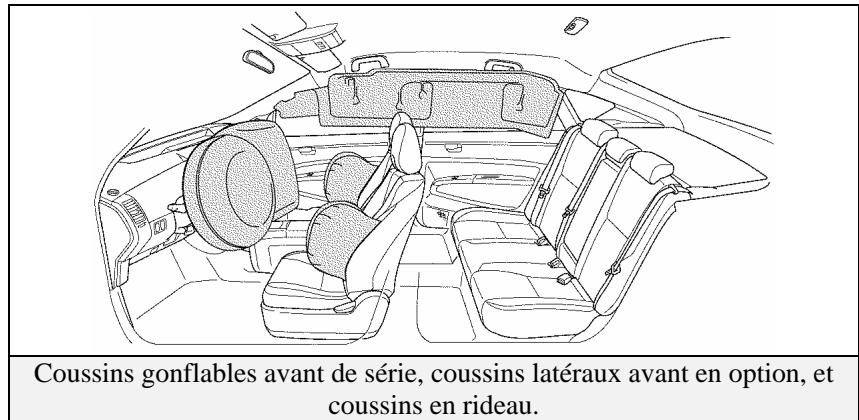

• Coussins gonflables avant de série et coussins gonflables latéraux en option pour les occupants de l'avant ainsi que coussins gonflables latéraux en rideau en option pour les occupants de l'avant et de l'arrière.

Le traitement sécuritaire des systèmes électriques haute tension demeure un facteur important dans une intervention d'urgence impliquant le système hybride synergétique de la Prius. Il est important de reconnaître et de comprendre les procédures de désactivation et les avertissements contenus dans le présent guide.

Autres sujets abordés dans le présent guide :

• Identification de la Toyota Prius.
• Emplacements et descriptions des principaux composants du système hybride synergétique.
• Désincarcération, incendie, dépannage et autres informations d'intervention d'urgence. Information d'assistance routière.

Année-modèle 2004 (2ème génération)

Années-modèles 2001 - 2003 (1ère génération)

En suivant les instructions contenues dans le présent guide, les agents d'intervention d'urgence devraient pouvoir effectuer en toute sécurité un sauvetage impliquant un véhicule hybride Prius de 2^e génération.

Remarque :

Il est possible de consulter des guides d'intervention d'urgence pour certains véhicules Toyota à carburant de remplacement à http://techinfo toyota. com.

Table des matières

Identification de la Prius 2

Emplacements et descriptions des composants du système hybride synergétique 4

Clé électronique 6

Clé électronique Smart Key (équipement en option) 8

Sélecteur de vitesses électronique 10

Fonctionnement du système hybride synergétique 11

Module de batterie de véhicule hybride (HV) et batterie auxiliaire 12

Sécurité haute tension 13

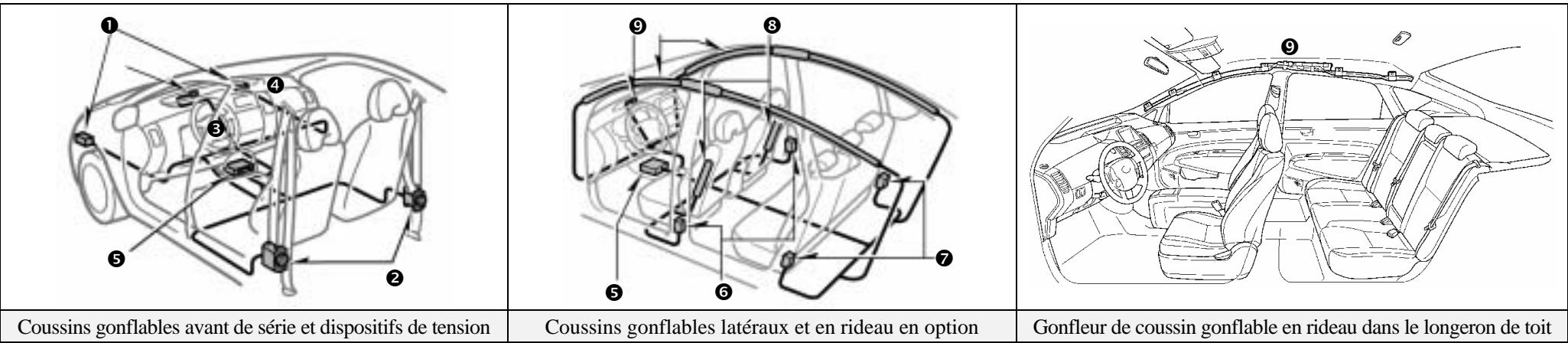

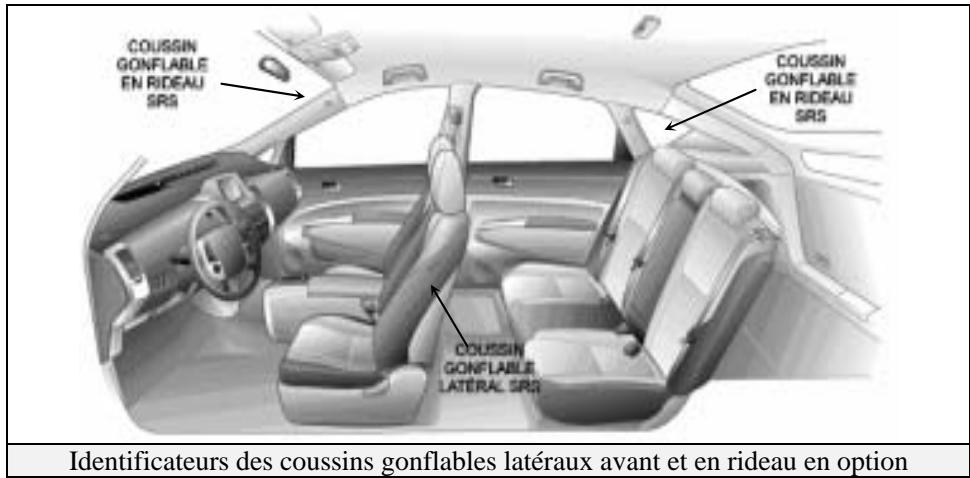

Coussins gonflables SRS et dispositifs de tension des ceintures de sécurité 14

Intervention d'urgence 15

Désincarcération 15

Incendie 18

Transport 19

Dépannage/recyclage du module de batterie NiMH HV 19

Déversements 20

Premiers soins 20

Immersion 21

Assistance routière 22

Le véhicule hybride Toyota Prius en est maintenant à sa 2^e génération. Le système hybride essence-électricité a été rebaptisé système hybride synergétique. Le système hybride synergétique propulse le véhicule à l'aide d'un moteur à essence et d'un moteur électrique. Le véhicule contient deux sources d'énergie :

1. De l'essence dans le réservoir du moteur à essence.
2. De l'électricité dans le module de batterie haute tension alimentant le moteur électrique du véhicule hybride (HV).

En combinant ces deux sources d'énergie, on réduit la consommation de carburant et les émissions polluantes. Le moteur à essence fait également tourner un générateur pour recharger le module de batterie, donc, contrairement aux véhicules uniquement électriques, la Prius n'a jamais besoin d'être rechargée à partir d'une source d'alimentation électrique extérieure.

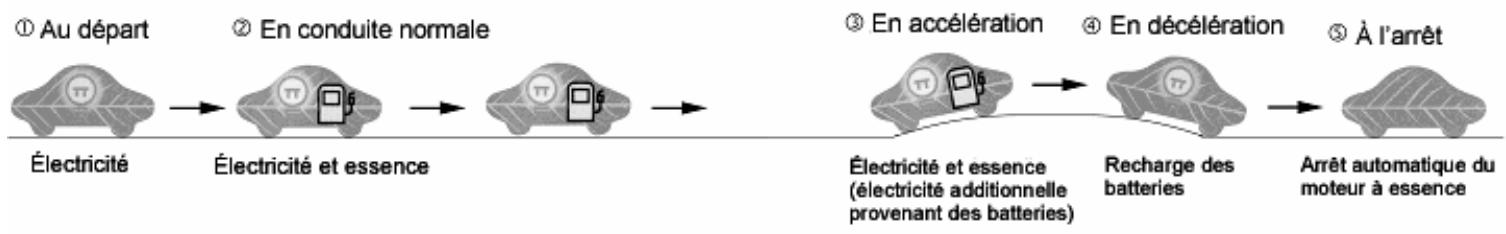

En fonction des conditions de conduite, on utilise une ou les deux sources pour propulser le véhicule. Les illustrations suivantes montrent comment fonctionne la Prius dans les différents modes de conduite.

1 En cas de faible accélération à faible vitesse, le véhicule utilise le moteur électrique. Le moteur à essence est arrêté. En conduite normale, le véhicule fonctionne principalement avec le moteur à essence. Celui-ci est également utilisé pour recharger le module de batterie.

En cas de forte accélération, comme pour monter une côte, le véhicule utilise le moteur à essence et le moteur électrique. En décélération (p. ex., freinage), le véhicule régénère l’énergie cinétique provenant des roues avant pour produire de l’électricité et recharger le module de batterie. Quand le véhicule est à l’arrêt, le moteur à essence et le moteur électrique sont arrêtés, cependant le véhicule reste opérationnel.

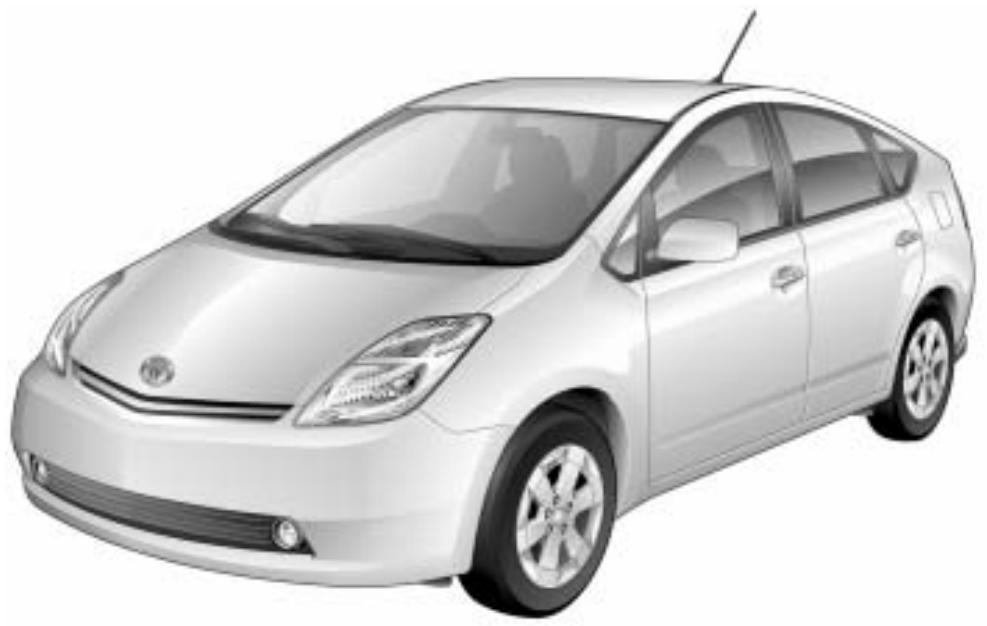

Identification de la prius

La Prius 2004 se présente sous la forme d'une cinq portes à hayon. Des illustrations de l'extérieur, de l'intérieur et du compartiment moteur sont fournies pour faciliter l'identification.

Le numéro d'identification du véhicule (NIV) à 17 caractères alphanumériques figure sur l'avertissement du pare-brise et le montant de la portière du conducteur.

Exemple de NIV: JTDKB20U840020208

Une Prius est identifiée par les 6 premiers caractères alphanumériques JTDKB2.

Emplacements des plaques NIV

Vue extérieure, côté conducteur

Exterieur

Logos TOYOTA PRIUS situés sur le hayon. 2 Panneau de réservoir d'essence sur le panneau de custode côté conducteur.

Vue extérieure avant

Vue extérieure arrêté

Vue extérieure, arrêté et côté conducteur

Intérieur

3 Sélecteur électronique pour la transmission autom. monte au tableau de bord. Groupe d'instruments (compteur de vitesse, jauge à essence, témoin READY, témoins d'avertissement) au centre du tableau de bord, près de la base du pare-brise. 5 Affichage à cristaux liquides (consommation de carburant, gestion de l'énergie, commandes du système audio et de la climatisation) placé au-dessus du centre du tableau de bord.

Vue interieure

Vue du groupe d'instruments

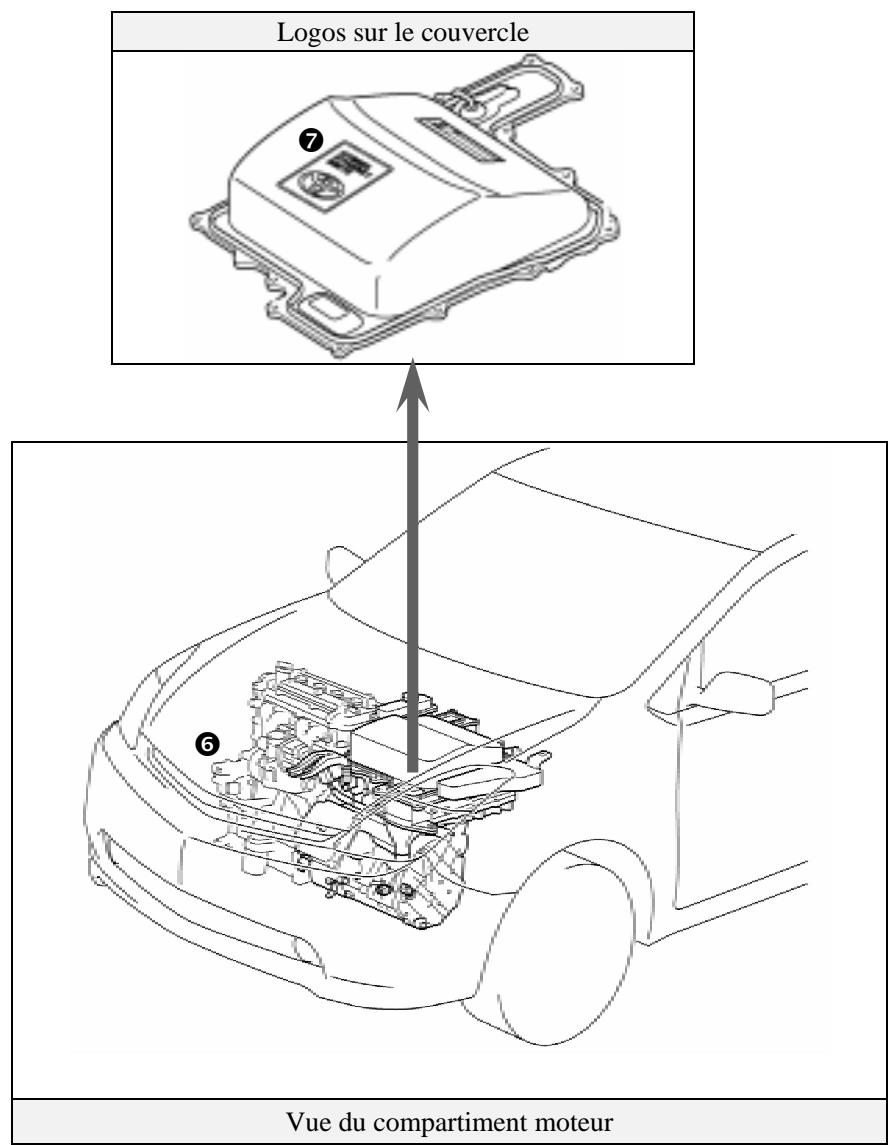

Compartment moteur

6 Moteur à essence de 1,5 litre en alliage d'aluminium. 7 Assemblage d'inverseur/convertisseur haute tension avec logos sur le couvercle.

HYBRID SYNERGY DRIVE

Emplacements et descriptions des composants du système hybride synergistique

Composant	Emplacement	Description
Batterieauxiliaire de12 volts 1	Compartment decharge, côtépassager	Batterie plomb-acide basse tension alimentant toutl'équipmentlectronique sauf le moteur électrique, legénérateur, l'inverseur/convertisseur et le compresseurdu climatisationur.
Module debatterie pourvehiculehybride (HV)2	Compartment decharge, montée àune traversederrière le siègearrière	Module de batterie à hydrude métallique de nickel(NiMH) de 201 volts composé de 28 batteries bassetension (7,2 volts) reliées en série.
Câbled'alimentation3	Sous le chàssis etle compartmentmoteur	Câbles d'alimentation orange transportant le courantcontinu (c.c.) haute tension entre le module de batterieHV et l'inverseur/convertisseur. Transportent aussi lecourant alternatif (c.a.) triphasé entrel'inverseur/convertisseur, le moteur, le générateur et lecompresseur du climatisationur.
Inverseur /convertisseur4	Compartmentmoteur	Survolte et inverse le courant haute tension du modulede batterie HV en c.a. triphasé pour alimenter lemoteur électrique. L'inverseur/convertisseur convertitégalement le c.a. du générateur et du moteur (freinageà récapération) en c.c. qui recharge le module del Batterie HV.
Moteur àessence5	Compartmentmoteur	Assure deux fonctions : 1) propulse le vehicule;2) entraîne le générateur pour recharger le module delbattery HV. Le démarriage et l'arrêt du moteur sontgériés par l'ordinateur du vehicule.
Moteurélectrique6	Compartmentmoteur	Moteur électrique c.a. triphasé à aimant permanentintégré à la boîte-pont. Utilisé pour propulser elvéchicule.
Générateurélectrique7	Compartmentmoteur	Générateur c.a. triphasé intégré à la boîte-pont. Utilisépour recharger le module del batterie HV.
Compressuredu climatisationur8	Compartmentmoteur	Compresseur entrainé par un moteur électrique c.a.triphasé.
Réserveirdessence etconduitesd'essence9	Sous le chàssis,côté passager	Le réservoir d essence alimente le moteur parl'intémidiaire d'une seule conduite de carburant.Celle-ci passée sous le plancher, côté passager.

Composants du système hybride synergétique

Composants (vue du haut) et câbles haute tension

Réservoir d'essence et conduites d'essence

Spécifications clés :

Moteur à essence :

Moteur de 1,5 litre en alliage d'aluminium produisant 76 ch

Moteur électrique :

Moteur à aimant permanent produit 67 ch

Transmission :

Automatique seulement

Batterie HV :

Scellée, NiMH, de 201 volts

Poids en ordre de marche :

2890 lb/1 311 kg

Réserveir d'essence :

11,9 gal./45,0 litres

Miles au gallon :

65 mi/gal (ville/route)

Lитres/100 km :

4,0/4,2 L/100 km (ville/route)

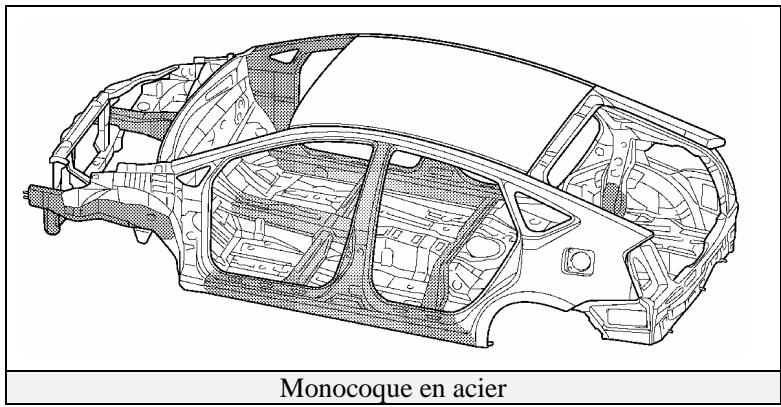

Matériaux du châssis :

Monocoque en acier

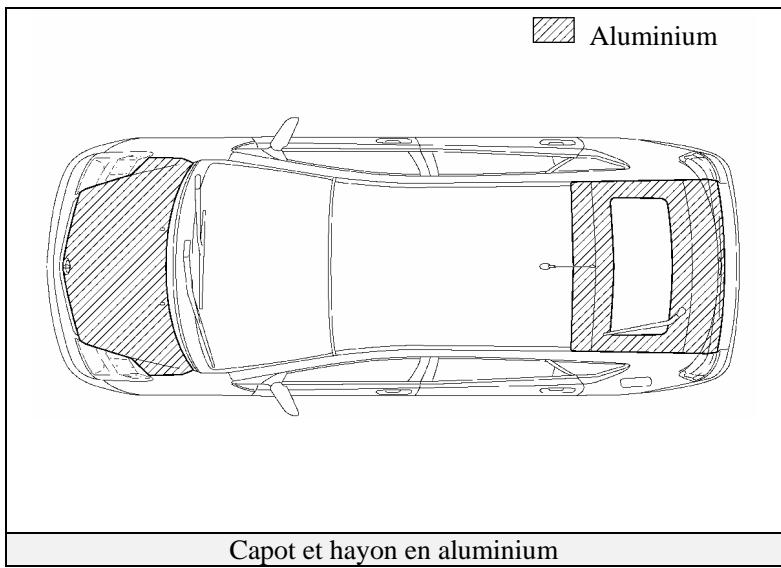

Matériaux de la carrosserie :

Panneaux d'acier, sauf le capot et le hayon en aluminium.

Clélectronique

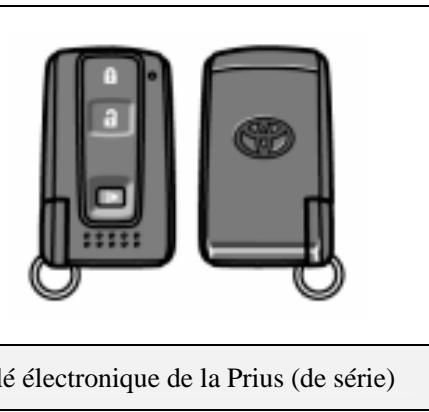

La Prius 2004 est équipée de série d'une toute nouvelle clé électronique.

Caractéristiques de la clé électronique :

• Émetteur sans fil pour verrouiller/déverrouiller les portières.
• Clé électronique pour le démarrage.

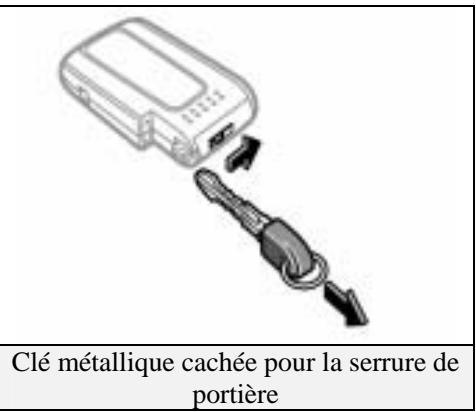

• Clé conventionnelle cachée qui permet de verrouiller/déverrouiller les portières à partir de la serrure extérieure de la portière du conducteur.

Portières (verrouillage/déverrouillage)

Deux méthodes permettent de verrouiller/déverrouiller les portières.

1. Appuyer sur les touches de verrouillage/déverrouillage de la télécommande.
2. Insérer la clé conventionnelle cachée dans la serrure de la portière du conducteur et tourner une fois dans le sens horaire pour déverrouiller la portière du conducteur ; un second tour déverrouille toutes les portières. Pour verrouiller toutes les portières, tourner la clé une fois dans le sens antihoraire. Seule la portière du conducteur est munie d'une serrure extérieure.

Démarrage/arrêt du véhicule

La clé électronique remplace l'ancienne clé métallique conventionnelle, et un logement de clé électronique jumelé à un bouton de commutation (POWER) remplace le commutateur d'allumage.

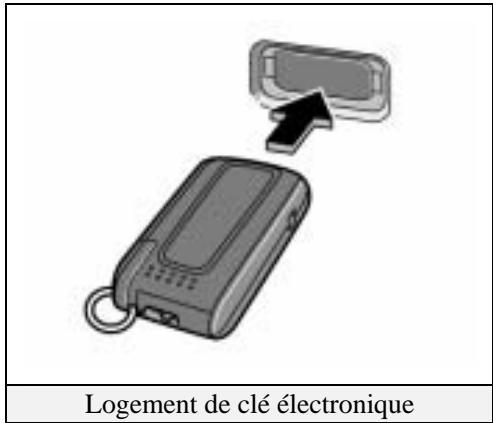

• La clé électronique de série s'insère dans le logement de clé, tel que présenté ci-contre.

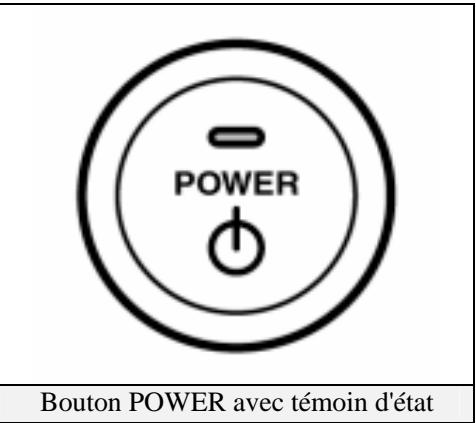

• Le logement de clé électronique ne tourne pas comme un commutateur d'allumage conventionnel. C'est plutôt un bouton de commutation (POWER), avec témoins d'état intégrés et placé au-dessus du logement de clé électronique, qui permet de passer d'un mode d'allumage à l'autre. Sans pression sur la pédale de frein, le premier appui sur le bouton POWER met le système en mode accessoires, le second appui met le contact, et le troisième appui enlève le contact.

Séquence de l'allumage (sans pression sur la pédale de frein) :

Mode de l'allumage	Témoin d'été du bouton POWER
Déactivé	Éteint
Accessoires	Vert
Contact	Ambre
Véhicule démarré (témoin READY allumé)	Éteint
Anomalie	Ambre clignotant

Démarrage/arrêt du véhicule (suite)

• Le démarrage du véhicule prend priorité sur tous les autres modes de l'allumage ; il s'effectue en enfonçant la pédale de frein et appuyant sur le bouton POWER une fois. Lorsque le véhicule a démarré, le témoin d'état sur le bouton POWER est allumé et le témoin READY dans le groupe d'instruments est allumé.
• Après que le véhicule a démarré (témoin READY allumé) on le désactive en l'immobilisant complètement puis en appuyant une fois sur le bouton POWER.
• Le logement de clé interdit le retrait de la clé électronique tant que le véhicule est activé et opérationnel (témoin READY allumé) ou que le contact est mis.

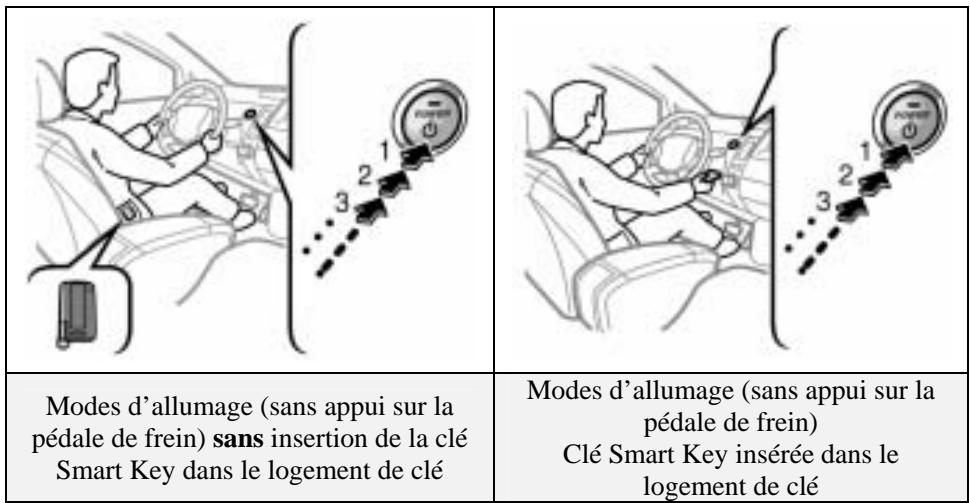

Modes de l'allumage (sans appui sur la pédale de frein)

Séquence de démarrage (pédale de frein enfonnée)

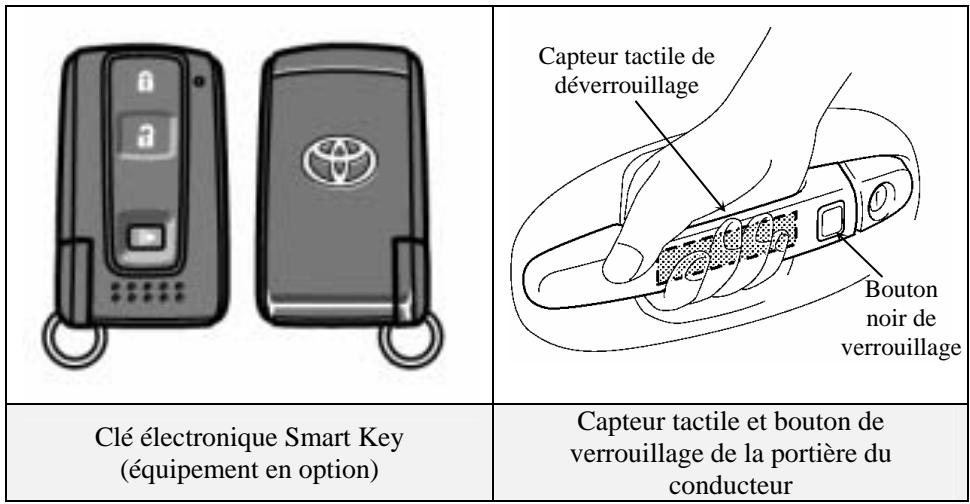

Clélectronique smart key (équipement en option)

La Prius peut être équipée en option d'une clélectronique Smart Key semblable en termes d'apparence et de fonctions à la clélectronique de série. Cependant, la clé Smart Key contient un émetteur-récepteur qui permet au véhicule de reconnaître la clé Smart Key lorsqu'elle est très proche. Grâce à ce système, il est possible de verrouiller ou de déverrouiller les portières sans appuyer sur les touches de la clé Smart Key, et aussi d'activer le système hybride sans insérer la clé Smart Key dans le logement de clélectronique.

Caractéristiques de la clé Smart Key:

• Fonctions passives (à distance) de verrouillage/déverrouillage et de démarrage du véhicule.
• Émetteur sans fil pour verrouiller/déverrouiller les portières.
• Clé électronique pour le démarrage.
• Clé conventionnelle cachée qui permet de verrouiller/déverrouiller les portières à partir de la serrure extérieure de la portière du conducteur.

Portières (verrouillage/déverrouillage)

Trois méthodes permettent de verrouiller/déverrouiller les portières.

1. Appuyer sur les touches de verrouillage/déverrouillage de la clé Smart Key.
2. Touchez le capteur placé derrière chacune des deux poignées extérieures des portières avant lorsque la clé Smart Key est très proche du véhicule pour déverrouiller les portières. Appuyez sur le bouton noir placé sur la poignée de portière avant pour verrouiller les portières.
3. Insérer la clé métallique conventionnelle dans la serrure de la portière du conducteur et tourner une fois dans le sens horaire pour déverrouiller la portière du conducteur ; un second tour déverrouille toutes les portières. Pour verrouiller toutes les portières, tourner la clé une fois dans le sens antihoraire. Seule la portière du conducteur est munie d'une serrure extérieure.

Démarrage/arrêt du véhicule

Les modes d'allumage et la série de démarrage sont les mêmes qu'avec la clé électronique de série, sauf qu'il n'est pas nécessaire d'insérer la clé Smart Key dans le logement de clé électronique.

• Il est possible d'insérer la clé Smart Key en option (montrée dans l'illustration) dans le logement de clé électronique, mais il suffit qu'elle soit très proche du véhicule.
• Sans pression sur la pédale de frein, le premier appui sur le bouton POWER met le système en mode accessoires, le second appui met le contact, et le troisième appui enlève le contact.

Démarrage/arrêt du véhicule (suite)

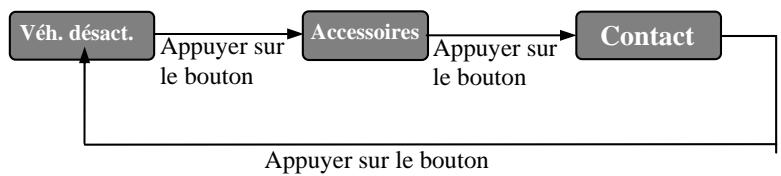

Séquence de l'allumage (sans pression sur la pédale de frein) :

Appuyer sur le bouton

• Le démarrage du véhicule prend priorité sur tous les autres modes de l'allumage ; il s'effectue en enfonçant la pédale de frein et appuyant sur le bouton POWER une fois. Lorsque le véhicule a démarré, le témoin d'état sur le bouton POWER est éteint et le témoin READY dans le groupe d'instruments est allumé.
• Après que le véhicule a démarré (témoin READY allumé) on le désactive en l'immobilisant complètement puis en appuyant une fois sur le bouton POWER.

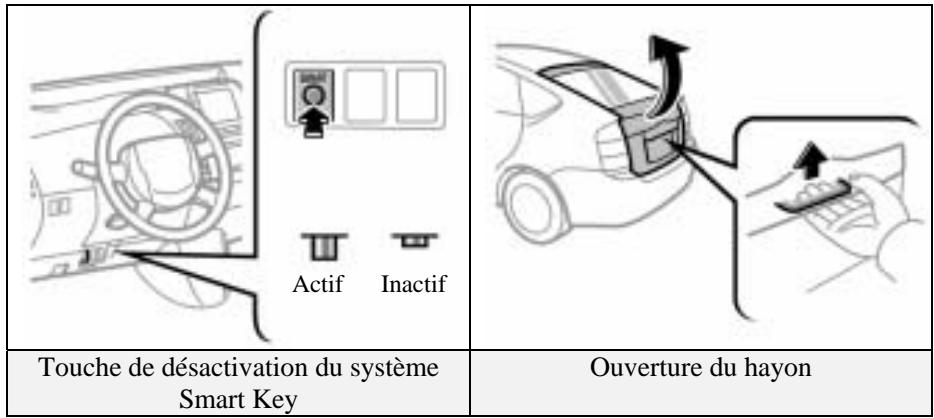

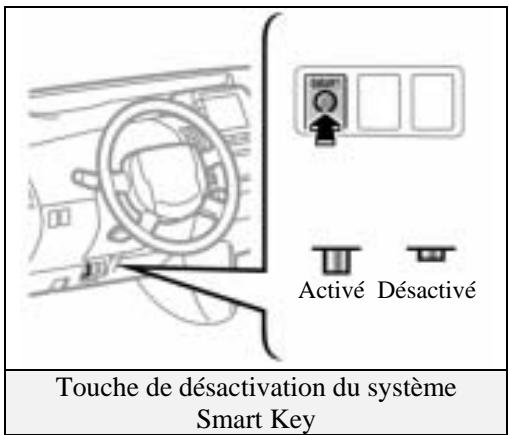

• Les véhicules avec Smart Key en option sont munis d'une touche de désactivation du système placée sous la colonne de direction, tel qu'illustré. Lorsque le système Smart Key a été désactivé, il faut insérer la clé Smart Key dans le logement de clé pour pouvoir accéder aux modes d'allumage ou démarrer le véhicule.
• Le logement de clé interdit le retrait de la clé électronique tant que le véhicule est activé et opérationnel (démarrage READY allumé) ou que le contact est mis.

Mode de l'allumage	Témoin d'été du bouton POWER
Déactivé	Éteint
Accessoires	Vert
Contact	Ambre
Véhicule démarré (témoin READY allumé)	Éteint
Anomalie	Ambre clignotant

READY PREDMIX	READY PREDMIX
Séquence de démarrage (pédale de frein enfoncée) Clé Smart Key non insérée dans le logement de clé	Séquence de démarrage (pédale de frein enfoncée) Clé Smart Key insérée dans le logement de clé

Sélecteur de vitesses électronique

Le sélecteur de vitesses électronique de la Prius est un sélecteur momentané nouvellement développé qui engage la boîte-pont en modes marche arrière (R), point mort (N), marche avant (D) ou freinage moteur (B).

• Il est seulement possible de sélectionner ces modes lorsque le véhicule est activé et opérationnel (démarrage READY allumé), sauf pour le mode point mort (N) qui peut être sélectionné en mode contact. Après sélection du mode de la boîte-pont, celle-ci demeure dans le mode sélectionné (identifié par R, N, D ou B dans le groupe d'instruments), mais le sélecteur de vitesses revient à sa position par défaut.
• Contrairement au sélecteur d'un véhicule conventionnel, le sélecteur de vitesses électronique n'offre pas de position Park. À la place, une touche P séparée, placée au-dessus du sélecteur de vitesses, permet de sélectionner la position Park.
• Lorsque le véhicule est arrêté, quel que soit le mode dans lequel se trouve la boîte-pont, le fait d'appuyer sur la touche P ou sur le bouton POWER (pour désactiver le véhicule) engage un cliquet de stationnement électromécanique.
• Parce qu'ils sont électroniques, le sélection de vitesses et le système de clique de stationnement sont alimentés par la batterie auxiliaire basse tension de 12 volts. Si la batterie auxiliaire de 12 volts est déchargée ou déconnectée, il est impossible de faire démarrer le véhicule ou de désengager le clique de stationnement.

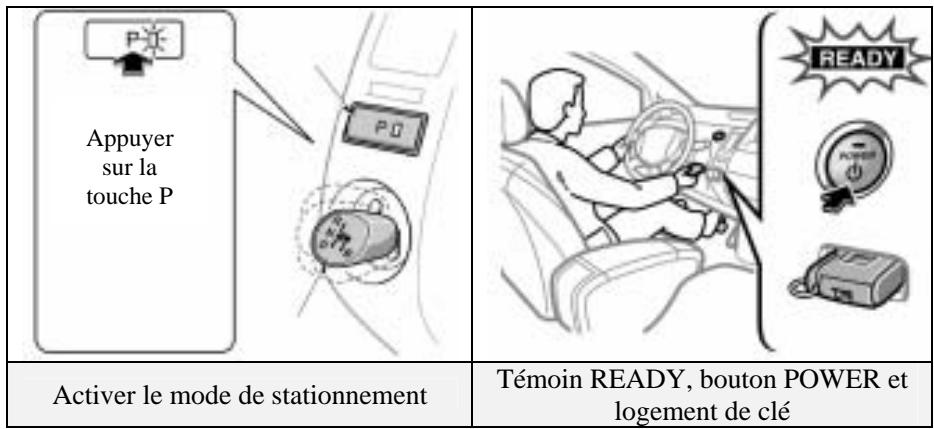

Sélecteur de vitesses électronique et touche P

Identification du mode de la boîte-pont dans le groupe d'instruments.

Fonctionnement du système hybride synergistique

Lorsque le témoin READY dans le groupe d'instruments est allumé, il est possible de mettre le véhicule en mouvement. Cependant, le moteur à essence ne tourne pas au ralenti comme sur les autres voitures, et il démarre et s'arrête automatiquement. Il est important de reconnaître et de comprendre le témoin READY du tableau de bord. Quand il est allumé, il informe le conducteur que le véhicule est opérationnel même si le moteur à essence est arrêté et si aucun bruit ne provient du compartiment moteur.

Fonctionnement du véhicule

• Le moteur à essence de la Prius peut s'arrêter et démarrer à n'importe quel moment tant que le témoin READY est allumé.
• Ne jamais supposer que le vé éhicule est désactivé quand le témoin READY est éteint. Le véhicule peut être propulsé par:
• Le moteur électrique seulement.
• Le moteur à essence seulement.
• Une combinaison du moteur électrique et du moteur à essence.
• Afin de réduire la consommation et les émissions polluantes, l'ordinateur du véhicule détermine le mode dans lequel fonctionne le véhicule. Le conducteur ne peut pas sélectionner manuellement le mode.

Témoin READY du tableau de bord

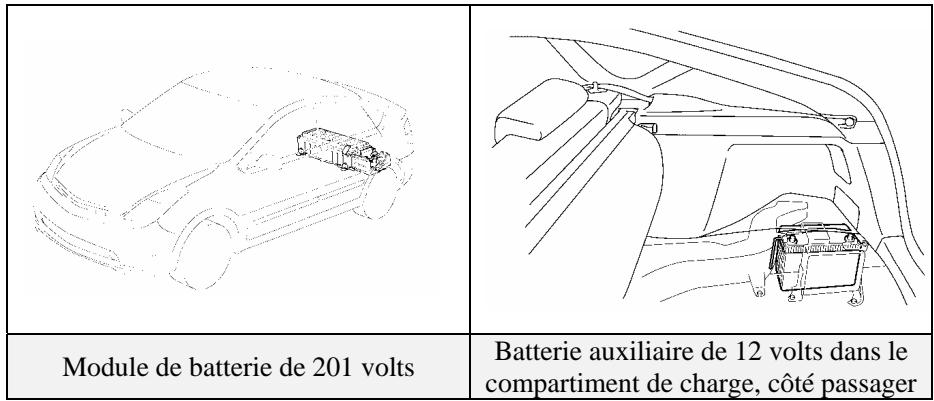

Module de batterie de véhicule hybride (HV) et batterie auxiliaire

La Prius est dotée d'un module de batterie haute tension pour véhicule hybride (HV) et d'une batterie auxiliaire basse tension. Le module de batterie HV contient des batteries à hydrure métallique de nickel (NiMH) scellées, et la batterie auxiliaire est une batterie automobile plomb-acide régulière.

Module de batterie HV

• Le module de batterie HV est enfermé dans un boîtier métallique et est monté de façon rigide sur une traverse de plancher du compartiment de charge, derrière le siège arrière. Le boîtier métallique est isolé de la haute tension et est caché par un couvercle dans le compartiment de charge.
• Le module de batterie HV est composé de 28 batteries NiMH basse tension (7,2 volts) reliées en série pour obtenir environ 201 volts. Chaque batterie NiMH est à l'épreuve des déversements et enfermée dans un boîtier en plastique.
• L'électrolyte utilisé dans le module de batterie NiMH est un alcali de potassium et d'hydroxyde de sodium. L'électrolyte est absorbé par les éléments de la batterie et forme un gel qui ne risque normalement pas de fuir, même en cas de collision.
• Dans le cas peu probable de surcharge de la batterie, les modules évacuent directement les gaz à l'extérieur du véhicule par l'intermédiaire d'un tuyau d'évent relié à chaque batterie NiMH.

Module de batterie HV
Tension du module de batterie	201 volts
Nombre de batteries NiMH dans le module	28
Poids du module de batterie	86 lb/39 kg
Tension de chaque batterie NiMH	7,2 volts
Tension de chaque batterie NiMH	11 x 3/4 x 4 po 27,9 x 1,9 x 10,1 cm
Poids de chaque batterie NiMH	2,2 lb/1 kg

Composants alimentés par le module de batterie HV

• Moteur électrique - Inverseur/convertisseur
• Compresseur du climatiseur
• Générateur électrique - Câbles d'alimentation

Recyclage du module de batterie HV

• Le module de batterie HV est recyclable. Contacter le concessionnaire Toyota le plus proche, ou :

États-Unis : 1 800 331-4331

Canada:1888Toyota8[1888869-6828]

Batterie auxiliaire

• La Prius contient également une batterie plomb-acide de 12 volts. La batterie auxiliaire de 12 volts alimente le système électrique du véhicule, comme sur un véhicule conventionnel. Et comme sur un véhicule conventionnel, la batterie auxiliaire est mise à la masse sur le châssis métallique du véhicule.
• La batterie auxiliaire est placée dans le compartiment de charge, côté passager. Elle est également dotée d'un tuyau pour évacuer les gaz à l'extérieur en cas de surcharge.

Module de batterie HV monté dans le compartiment de charge

Sécurité haute tension

Le module de batterie HV alimente le système électrique haute tension en courant continu (c. c.). Des câbles d'alimentation haute tension (positif et négatif) relient le module de batterie à l'inverseur/convertisseur en passant sous le plancher du véhicule. L'inverseur/convertisseur contient un circuit qui fait passer la tension de batterie HV de 201 à 500 volts c. c. L'inverseur crée un courant alternatif (c. a.) triphasé pour alimenter les moteurs situés dans le compartiment moteur. Des yeux de trois câbles d'alimentation sont acheminés de l'inverseur à chacun des moteurs haute tension (moteur électrique, générateur et compresseur du climatiseur). Les occupants du véhicule et les agents d'intervention sont séparés de la haute tension par les systèmes suivants :

Système de sécurité haute tension

• Un fusible haute tension ① assure une protection contre les courts-circuits dans le module de batterie HV.
• Les câbles d'alimentation haute tension positif et négatif ② reliés au module de batterie HV sont contrôlés par des relais 12 volts normalement ouverts ③. Quand le véhicule est arrêté, ces relais coupent le courant provenant du module de batterie HV.

Avertissements :

• Le système électrique haute tension reste alimenté pendant 5 minutes après coupure du courant provenant du module de batterie HV.
• Ne jamais toucher, couper ou ouvrir les câbles haute tension de couleur orange ni les composants haute tension.
• aucune risque de choc électrique en touchant le châssis métallique.
• Un système de détection des défectuosités ④ surveille en permanence toute fuite de haute tension vers le châssin métallique lorsque le véhicule est en marche. Si une défectuosité est détectée, l'ordinaire du vé
• Les reliais du module de batterie HV s'ouvrent automatiquement pour couper le courant électrique en cas de collision assez violente pour activer les coussins gonflables du SRS.

Système de sécurité haute tension – Véhicule désactivé (démoin READY éteint)

Système de sécurité haute tension – Véhicule activé et opérationnel (démarrage READY allumé)

Équipement de série

• Des capteurs électroniques de chic frontal (2) sont montés dans le compartiment moteur ①.
• Les dispositifs de tension avant sont montés près de la base du montant B ②.
• Le coussin gonflable frontal à deux étages du conducteur ③ est monté dans le moyeu du volant.
• Le coussin gonflable à deux étages du passager avant 4 est intégré dans le tableau de bord et se déploie à travers le dessus du tableau de bord.
• L'ordinateur du système SRS ⑤ est monté sur le plancher, sous le bloc central. Il contient lui aussi un capteur de choc.

Coussins gonflables latéraux en option

• Des capteurs électroniques de chocs latéraux (2) sont montés près de la base des montants B ⑥.
• Des capteurs électroniques de chic lésal sont montés près de la base des montants C 7.
• Les coussins gonflables latéraux avant ③ sont montés dans les sièges avant.
• Les coussins gonflables en rideau ⑨ sont montés dans les longerons de toit, le long de leurs rebords extérieurs.

Avertissements :

• L'ordinaire du SRS est doté d'une source d'alimentation d'appoint qui actionne les coussins gonflables jusqu'à 90 secondes après la désactivation du véhicule.
• Les coussins gonflables latéraux avant et les coussins gonflables en rideau peuvent se déployer indépendamment les uns des autres.

Identificateurs des coussins gonflables latéraux avant et en rideau

Intervention d'urgence

À leur arrivée, les agents d'intervention devront suivre les procédures standard pour les accidents automobiles. Les interventions d'urgence pour la Prius sont les mêmes que celles pour les autres véhicules, à l'exception des directives spéciales pour désincarcération, incendie, transport, dépannage, déversements, premiers soins et immersion.

Avertissements :

• Ne jamais tenir pour acquis que la Prius est désactivée parce qu'elle ne fait pas de bruit.
• Toujours vérifier l'état du témoin READY du tableau de bord pour savoir si le véhicule est activé ou désactivé.

Désincarcération

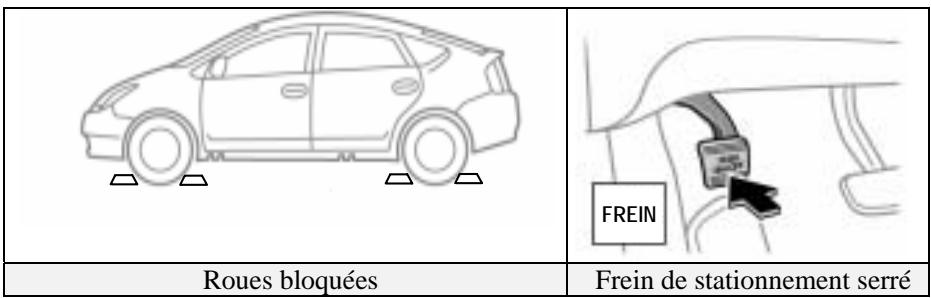

• Immobiliser le véhicule.

Bloquer les roues et serrer le frein de stationnement.

Appuyer sur la touche P pour engager le cliquet de stationnement.

• Désactiver le véhicule

Les deux procédures suivantes désactivent le véhicule et coupent l'alimentation provenant du module de batterie, l'alimentation des coussins gonflables et l'alimentation de la pompe à essence.

Procedure n° 1

1. Vérifier l'état du témoin READY du groupe d'instruments.
2. Si le témoin READY est allumé, le véhicule est activé et opérationnel. Désactiver le véhicule en appuyant une fois sur le bouton POWER.
3. Si l'éclairage du groupe d'instruments et le témoin READY sont éteints, le véhicule est déjà désactivé. À ce moment, ne pas appuyer sur le bouton POWER, cela pourrait activer le véhicule.
4. Retirer la clé électronique du logement de clé.
5. Si le véhicule est équipé du système Smart Key, appuyer sur la touche de désactivation sous la colonne de direction.
6. Garder la clé électronique à au moins 16 pieds (5 mètres) du véhicule.
7. S'il est impossible de retirer la clé électronique du logement de clé ou si la clé électronique est introuvable, déconnecter la batterie auxiliaire de 12 volts placée dans le compartiment de charge (à l'arrière).

Intervention d'urgence (suite)

Désincarcération (suite)

Procedure n° 2

1. Déconnecter la batterie auxiliaire de 12 volts dans le compartiment de charge (arrière).
2. Retirer le fusible HEV (20 A, jaune) du bloc de jonction du compartiment moteur, tel que présenté ci-contre. En cas de doute, retirer tous les fusibles du bloc de jonction.

Avertissements :

• Après la désactivation du véhicule, le courant est maintenu dans le système de coussins gonflables pendant 90 secondes et dans le système électrique haute tension pendant 5 minutes.
• Si aucune des procédures de désactivation ci-dessus ne peut être exécutée, redoublez de précautions car le système d'alimentation haute tension, le système de coussins gonflables ou la pompe à essence risquent de ne pas être désactivés.
• Ne jamais toucher, couper ou ouvrir les câbles haute tension de couleur orange ni les composants haute tension.

Accès à la batterie auxiliaire de 12 volts

Batterie auxiliaire de 12 volts

Ouverture à distance du capot

Ouverture du loquet de capot

Enlever le couvercle du bloc de jonction

Fusible HEV (20 A, jaune) Emplacement du fusible HEV

Désincarcération (suite)

Stabiliser le véhicule

Appuyer l'équipement sur les (4) points directement sous les montants avant et arrière.

Ne pas appuyer sous les câbles d'alimentation haute tension, le système d'échappement ou les composants du système d'alimentation en carburant.

• Accès aux blessés

Enlèvement du verre

Au besoin, utiliser les procédures normales d'enlèvement du verre.

Sensibilisation au système SRS

Les agents d'intervention doivent redoubler de vigilance lorsqu'ils travaillent près de coussins gonflables non déployés et de dispositifs de tension de ceintures de sécurité. Le déploiement des coussins gonflables à deux étages allume automatiquement les deux étages des gonfleurs à une fraction de seconde d'intervalle.

Enlèvement/déplacement des portes

Les portes peuvent être retirées avec l'équipement de sauvetage conventionnel, manuel, électrique ou hydraulique. Dans certains cas, il peut être plus facile de tordre la carrosserie avec un levier afin d'exposer et de déboulonner les charnières.

Enlèvement du toit

Le véhicule peut être équipé en option de coussins gonflables en rideau. Si c'est le cas et qu'ils ne se sont pas déployés, il n'est pas recommandé d'enlever ou de déplacer le toit. L'illustration indique comment identifier la présence de coussins gonflables en rideau en option.

Déplacement du tableau de bord

Le véhicule peut être équipé en option de coussins gonflables en rideau. Si c'est le cas, ne pas enlever ou déplacer le toit durant le déplacement du tableau de bord afin de ne pas couper les coussins gonflables ou les gonfleurs. Comme solution de rechange, il est possible d'écarter le tableau de bord en utilisant la technique appelée « Modified Dash Roll »

Si le véhicule n'est pas équipé en option de coussins gonflables en rideau, écarter le tableau de bord à l'aide de la technique conventionnelle, de la technique « Modified Dash Roll » ou d'un dispositif de levage.

Points d'accui

Vue du dessous de caisse

Désincarcération (suite)

Sacs gonflables de levage de secours

Les agents d'intervention ne doivent pas placer de sacs gonflables de levage de secours sous les câbles d'alimentation haute tension, le système d'échappement ou les composants du système d'alimentation en carburant.

Repositionnement du volant et des sièges

Les commandes d'inclinaison du volant et des sièges sont indiquées dans l'illustration.

Incendie

Aborder l'incendie et l'éteindre en suivant les pratiques appropriées de lutte contre les incendies de véhicules recommandées par la NFPA, l'IFSTA ou la National Fire Academy (É.-U.).

Produit extincteur

L'eau s'est avérée être un produit extincteur convenable.

• Attaque initiale du feu

Attaquer le feu rapidement, de façon agressive.

Empêcher les eaux d’écoulement d’entrer dans les zones critiques.

Il est possible que les équipes de lutte ne puissent pas identifier une Prius avant que le feu ait été éteint et que les opérations de transport aient commencé.

• Incendie dans le module de batterie HV

En cas d'incendie dans le module de batterie NiMH HV, le chef d'équipe sur place devra décider s'il y a lieu d'utiliser une attaque offensive ou défensive.

Avertissements :

• L'hydroxyde de potassium et l'hydroxyde de sodium sont les principaux composants de l'électrolyte du module de batterie NiMH.
• Les batteries sont enfermées dans un boîtier métallique et l'accès est limité à une petite ouverture sur le dessus. Le couvercle ne devrait jamais être ouvert ni retiré, y compris en cas d'incendie, car cela pourrait causer des brûlures graves, des chocs électriques ou une électrocution.

Commande d'inclinaison du volant

Commandes des sièges avant

Incendie (suite)

Si on les laisse brûler, les batteries NiMH de la Prius brûlent rapidement et peuvent très vite être réduites en cendres à l'exception des plaques des éléments en alliage métallique.

Lutte offensive contre le feu

On peut contrôler efficacement le feu dans le module de batterie HV situé dans le compartiment de charge en l'arrosant avec de grandes quantités d'eau à une distance sécuritaire, ce qui refroidira les batteries NiMH adjacentes à un point inférieur à leur point d'inflammation. Les autres batteries en feu, si elles ne sont pas éteintes par l'eau, se consumeront d'elles-mêmes.

Lutte défensive contre le feu

Si on a décidé de lutter contre le feu de façon défensive, l'équipe d'incendie devra se tenir à une distance sécuritaire et laisser les batteries NiMH se consumer. Durant la lutte défensive, les équipés d'incendie peuvent utiliser un jet d'eau ou l'eau pulvérisée pour protéger les zones ou contrôler la direction de la fumée.

Transport

Durant le transport, si cela n'est pas encore fait, immobiliser et désactiver le véhicule. Voir les illustrations de la page 15.

• Immobiliser le véhicule.

Bloquer les roues et serrer le frein de stationnement.

Appuyer sur la touche P pour engager le cliquet de stationnement.

• Désactiver le véhicule

Les deux procédures suivantes désactivent le véhicule et coupent l'alimentation provenant du module de batterie, l'alimentation des coussins gonflables et l'alimentation de la pompe à essence.

Procedure n° 1

1. Vérifier l'état du témoin READY du groupe d'instruments.
2. Si le témoin READY est allumé, le véhicule est activé et opérationnel. Désactiver le véhicule en appuyant une fois sur le bouton POWER.
3. Si l'éclairage du groupe d'instruments et le témoin READY sont éteints, le véhicule est déjà désactivé. À ce moment, ne pas appuyer sur le bouton POWER, cela pourrait activer le véhicule.
4. Retirer la clé électronique du logement de clé.
5. Si le vehicule est équipé du système Smart Key, appuyer sur la touche de désactivation sous la colonne de direction.
6. Garder la clé électronique à au moins 16 pieds (5 mètres) du véhicule.
7. S'il est impossible de retirer la clé électronique du logement de clé ou si la clé électronique est introuvable, déconnecter la batterie auxiliaire de 12 volts placée dans le compartiment de charge (à l'arrêt).

Procedure n° 2

1. Déconnecter la batterie auxiliaire de 12 volts dans le compartiment de charge (arrière).
2. Retirer le fusible HEV (20 A, jaune) du bloc de jonction du compartiment moteur. En cas de doute, vérifier tous les fusibles du bloc de jonction.

Avertissements :

• Après la désactivation du véhicule, le courant est maintenu dans le système de coussins gonflables pendant 90 secondes et dans le système électrique haute tension pendant 5 minutes.
• Si aucune des opérations ci-dessus ne peut être exécutée, redoubler de vigilance car le système d'alimentation haute tension, les coussins gonflables ou la pompe à essence risquent de ne pas être désactivés.
• Ne jamais toucher, couper ou ouvrir les câbles haute tension de couleur orange ni les composants haute tension.

Dépannage/recyclage du module de batterie nimh HV

Le nettoyage du module de batterie HV peut être effectué par l'équipe de dépannage sans se préoccuper des écoulements ou déversements. Pour plus de renseignements sur le recyclage du module de batterie HV, communiquer avec le concessionnaire Toyota le plus proche. ou :

États-Unis : 1 800 331-4331

Canada: 1888 Toyota 8 [1888 869-6828]

Déversements

La Prius contient les mêmes liquides ordinaires que les autres véhicules Toyota, à l'exception de l'électrolyte NiMH utilisé dans le module de batterie HV. L'électrolyte de batterie NiMH est un alcali caustique (pH 13,5) corrosif pour les tissus humains. Cependant, l'électrolyte est absorbé par les plaques des éléments et ne doit normalement pas fuir ni se déverser même si les batteries sont fissurées. Une collision catastrophique pouvant briser à la fois le boîtier métallique du module de batterie et les boîtiers en plastique des batteries serait très rare.

De même que l'on utilise du bicarbonate de soude pour neutraliser un déversement d'électrolyte de batterie plomb-acide, on utilise une solution diluée d'acide borique ou du vinaigre pour neutraliser un déversement d'électrolyte de batterie NiMH.

En cas de situation d'urgence, on peut obtenir les fiches signalétiques Toyota en contactant :

États-Unis : CHEMTREC au 1 800 424-9300

Canada: CANUTEC au *666 ou [phone] (à frais virés)

• Manipuler les déversements d'électrolyte NiMH en utilisant l'équipement de protection personnelle suivant :

Écran anti-éclaboussures ou lunettes de sécurité. Les écrans de casque rabattables ne sont pas acceptables pour les déversements acides ou alcalins.

Gants en caoutchouc, latex ou nitrile.

Tablier convenable pour les alcalis.

Bottes en caoutchouc.

Neutraliser l'électrolyte NiMH

Utiliser une solution d'acide borique ou du vinaigre.

Solution d'acide borique : 800 grammes d'acide borique dans

20 litres d'eau ou 5,5 onces d'acide borique dans 1 gallon d'eau.

Premiers soins

Les agents d’intervention peuvent ne pas être informés des risques d’exposition à l’électrolyte NiMH lorsqu’ils administrent les premiers soins à un patient. L’exposition à l’électrolyte est peu probable sauf en cas de collision catastrophique ou d’erreur de manipulation. Suivre les directives suivantes en cas d’exposition.

Avertissement :

L'électrolyte de batterie NiMH est un alcali caustique (pH 13,5) corrosif pour les tissus humains.

• Porter un équipement de protection personnelle

Écran anti-éclaboussures ou lunettes de sécurité. Les écrans de casque rabattables ne sont pas acceptables pour les déversements acides ou alcalins.

Gants en caoutchouc, latex ou nitrile.

Tablier convenable pour les alcalis.

Bottes en caoutchouc.

Absorption

Effectuer une première décontamination en lavant les vêtements affectés et en éliminant correctement ces vêtements.

Rincer à l'eau pendant 20 minutes les surfaces touchées.

Transporter les victimes à l'établissement de soins médicaux le plus proche.

Inhalation sans feu

Dans des conditions normales, il n'y a pas d'émission de gaz toxiques.

• Inhalation en cas d'incendie

Des gaz toxiques sont émis comme sous-produits de combustion. Tous les agents d'intervention dans la zone la plus dangereuse devront porter l'équipement de protection personnelle approprié, y compris un appareil respiratoire autonome.

Transporter les victimes depuis l'environnement dangereux dans un endroit sûr et leur faire respirer de l'oxygène.

Transporter les victimes à l'établissement de soins médicaux le plus proche.

• Ingestion

Ne pas faire vomir.

Faire boire de grandes quantités d'eau à la victime afin de diluer l'électrolyte (ne jamais essayer de faire boire de l'eau à une personne inconsciente).

En cas de vomissement spontané, maintenir les patients avec la tête abaissée vers l'avant pour réduire les risques d'aspiration.

Transporter les victimes à l'établissement de soins médicaux le plus proche.

Immersion

Si une Prius est partiellement ou complètement immergée, désactiver le module de batterie HV, les coussins gonflables SRS et la pompe à essence.

Sortir le véhicule de l'eau. - Si possible, vider l'eau du véhicule. - Suivre les procédures d'immobilisation et de désactivation expliquées en page 15.

Assistance routière

La Prius utilise un sélecteur de vitesses électronique et une touche d'engagement du cliquet de stationnement (touche P). Si la batterie auxiliaire de 12 volts est déchargée ou déconnectée, il est impossible de faire démarrer le véhicule ou de désengager le cliquet de stationnement. Si la batterie de 12 volts est déchargée, il est possible de la brancher à une batterie d'appoint pour permettre au véhicule de démarrer et de quitter le mode de stationnement. Pour la plupart des autres opérations d'assistance routière, il est possible de procéder comme avec un véhicule Toyota conventionnel.

L'assistance routière Toyota est disponible durant la période de garantie de base en appelant les numéros suivants :

États-Unis : 1 877 304-6495

Canada: 1888 Toyota 8 [1888 869-6828]

Remorquage

La Prius étant un véhicule à traction avant, il faut la remorquer en boulonnant les roues avant.

Fonctionnement du véhicule

Voir la section sur la clé électronique en page 6 pour les instructions de démarrage/arrêt du véhicule, et la page 15 pour les instructions de désactivation du véhicule.

• Il est seulement possible de quitter le mode de stationnement (P) et de mettre le véhicule au point mort (N) lorsque celui-ci est en mode contact ou en mode READY.
• Si la batterie auxiliaire de 12 volts est déchargée, il est impossible de faire démarrer le véhicule et de lui faire quitter le mode de stationnement. La seule solution est alors d'alimenter la batterie 12 volts avec des câbles d'appoint.

Pneu de secours

Le pau de secours, le cric et les outils sont rangés dans le compartment de charge, tel que presenté ci-contre. Le pau de secours est destiné à une utilisation-temporaire seulement (ne pas dépasser 50mi / h / 80 km / h ).

Démarrage du véhicule

Déplacer le sélecteur de vitesses à la position désirée

Pneu de secours et outils dans le compartiment de charge

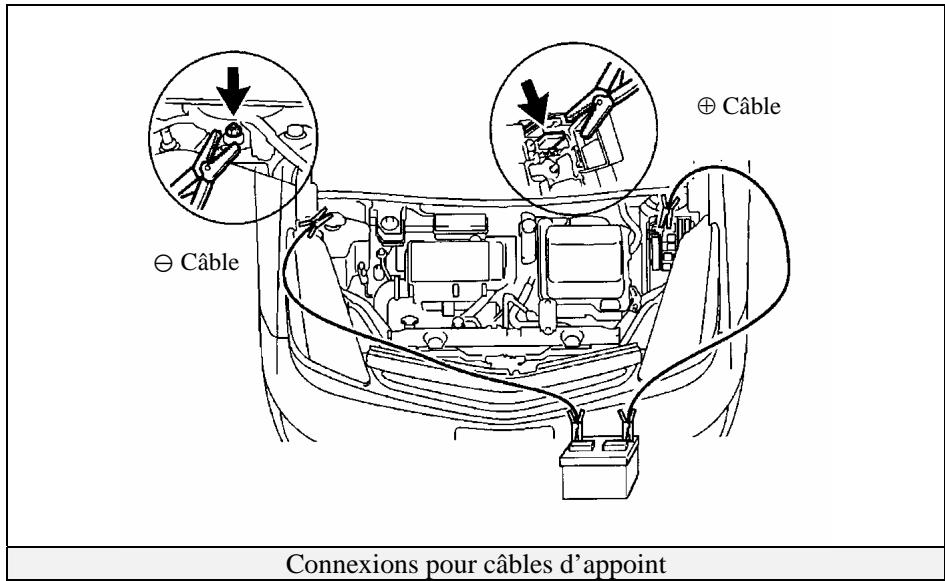

Démarrage avec une seconde batterie

Il est possible de brancher une autre batterie sur la batterie auxiliaire de 12 volts si le véhicule ne démarre pas et si les instruments du tableau de bord sont faiblement éclairés ou éteints quand on appuie sur le bouton POWER avec la pédale de frein enfoncée.

La batterie auxiliaire de 12 volts est placée dans le compartiment de charge. Il est impossible de déverrouiller et d'ouvrir le hayon si la batterie auxiliaire est déchargée. C'est pourquoi une borne positive éloignée de la batterie de 12 volts a été installée (tel que présenté ci-contre) dans le bloc de jonction afin de brancher une autre batterie.

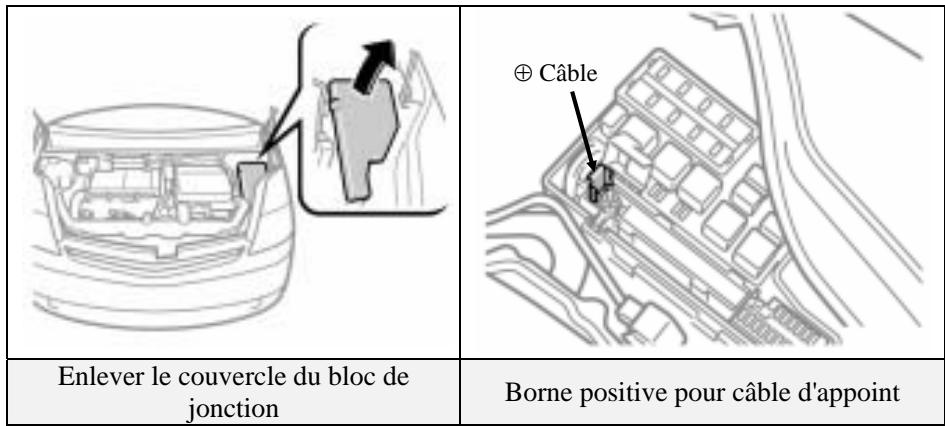

• Enlever le couvercle du bloc de jonction et brancher le câble d'appoint positif sur la borne positive placée dans le bloc de jonction.
• Connecter le câble négatif sur l'écrou de mise à la masse.
• Il n'est pas possible de faire la même chose avec le module de batterie HV.

Immobilisateur et alarme antivol

Le véhicule est livré de série avec un système immobilisateur de moteur fonctionnant avec la clélectronique. Une alarme antivol est livrable en option.

• Le véhicule ne peut être démarré qu'avec une clélectronique possédant le code d'immobilisateur approprié.
• Pour désarmer l'alarme antivol en option, utiliser la touche de déverrouillage sur la clé électronique, déverrouiller la portière du conducteur avec la clé conventionnelle cachée, ou placer le véhicule en mode contact.
