SRT 5025 - Décodeur satellite STRONG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur satellite STRONG SRT 5025
Caractéristiques techniques principales	Réception DVB-S2, support des formats SD et HD
Alimentation électrique	Alimentation externe, 12V DC
Dimensions approximatives	200 mm x 130 mm x 40 mm
Poids	Environ 1 kg
Compatibilités	Compatible avec les satellites utilisant DVB-S/S2
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	12V
Puissance	Consommation électrique maximale : 15W
Fonctions principales	Enregistrement sur USB, fonction Time Shift, guide électronique des programmes (EPG)
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter le service après-vente
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement avec l'alimentation fournie
Informations générales utiles	Vérifier la compatibilité avec votre installation satellite avant l'achat

FOIRE AUX QUESTIONS - SRT 5025 STRONG

Comment réinitialiser le STRONG STRONG SRT 5025 ?

Pour réinitialiser le STRONG STRONG SRT 5025, appuyez sur le bouton 'Reset' situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi mon STRONG STRONG SRT 5025 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle et que le câble d'alimentation est en bon état. Essayez une autre prise si nécessaire.

Comment effectuer une mise à jour du firmware sur le STRONG STRONG SRT 5025 ?

Pour mettre à jour le firmware, accédez au menu principal, sélectionnez 'Configuration', puis 'Mise à jour du firmware'. Suivez les instructions à l'écran pour télécharger et installer la dernière version.

Comment résoudre des problèmes de réception des chaînes ?

Assurez-vous que votre antenne est correctement orientée et qu'elle est connectée. Vous pouvez également essayer de rescanner les chaînes via le menu 'Installation' puis 'Recherche de chaînes'.

Mon appareil ne détecte pas le signal HDMI, que faire ?

Vérifiez que le câble HDMI est bien connecté à la fois à votre STRONG STRONG SRT 5025 et à votre téléviseur. Essayez un autre câble HDMI ou un autre port HDMI sur votre téléviseur.

Comment changer la langue de l'interface ?

Allez dans le menu 'Configuration', puis sélectionnez 'Langue'. Choisissez la langue souhaitée dans la liste et validez votre choix.

Le son ne fonctionne pas, que dois-je vérifier ?

Assurez-vous que le volume n'est pas réglé sur zéro et que le mode audio n'est pas en 'Muet'. Vérifiez également vos connexions audio si vous utilisez des haut-parleurs externes.

Comment contacter le service client pour le STRONG STRONG SRT 5025 ?

Vous pouvez contacter le service client par téléphone ou par e-mail en consultant le site officiel de STRONG pour obtenir les coordonnées appropriées.

MODE D'EMPLOI SRT 5025 STRONG

Récepteur terrestre numérique SRT 5025

Manuel d'utilisation

Fig. 3

Fig. 4

Fig. 5

Fig. 6

1.0 Instructions

1.1 Instructions de Sécurité 2 1.2 Stockage 3 1.3 Mise en service 3 1.4 Fonctions & Accessoires 3

2.0 Connexion

2.1 Connexion à l'antenne Hertzienne (rateau) 4 2.2 Connexion à une TV & un Magnétoscope 4 2.3 Connexion à l'Amplificateur Audio Numérique 4 2.4 Connexion au PC 5

3.0 Votre récepteur

3.1 Face Avant 5 3.2 Face Arrière 5 3.3 Appareil de Télécommande 6

5.0 Menu principal

5.1 Organisateur de Canal 7 5.2 Recherche de Canal 8 5.3 Installation 8 5.4 Temporisateur 13 5.5 Jeu 13

6.0 Autres opérations

6.1 MOSAÏQUE 14 6.2 Fonction d'EPG 14 6.3 Fonction de TELETEXTE 14 6.4 Sous-titrage 14

1.1 Instructions de sécurité

• Dans un endroit peu ou pas ventilé ; directement sur ou sous un autre appareil électronique ; et dans un endroit qui risque d'obstruer les fentes de ventilation.

Ne pas exposer votre récepteur et ses accessoires

■ Aux rayons du soleil ou à toute autre source de chaleur ; à la pluie ou à l'humidité ; à tout choc pouvant causer des dommages permanents ; à tout objet magnétique, tel qu'enceintes, transformateurs, etc. ; ■ Aux vibrations intenses. - Ne jamais ouvrir le capot. Il est dangereux de toucher l'intérieur du récepteur à cause du courant électrique. Notre garantie sera annulée si le récepteur est ouvert. - Si le récepteur n'est pas utilisé pendant une longue période, débrancher le cordon électrique. - Ne pas utiliser de cordon abîmé. Cela peut causer un feu et/ou un choc électrique. - Ne pas toucher le cordon électrique avec les mains mouillées. Cela peut causer une décharge électrique. - Placez le récepteur dans un endroit bien aéré. - Lorsque vous reliez les câbles, assurez-vous que le récepteur est éteint. - N'utilisez pas votre récepteur dans un endroit humide.

Précautions d'utilisation

Lisez ce manuel soigneusement et assurez-vous d'avoir parfaitement compris les instructions données. Pour la maintenance de votre récepteur, faites appel à un spécialiste. Si vous le désirez, vous pouvez nettoyer votre récepteur avec un chiffon légèrement humidifié avec une solution à base de savon. Ne pas utiliser de produit à base de solvant ou d'alcool. - Ne jamais ouvrir le capot. Il est dangereux de toucher l'intérieur du récepteur à cause du courant électrique, risque d'électrocution. - Ne jamais ouvrir le capot du récepteur sous peine d'annulation de la garantie. - Ne pas placer d'objets sur le récepteur pouvant altérer le bon fonctionnement de sa ventilation. - Ne pas placer de petits objets qui pourraient passer à travers les fentes de ventilation. Cela peut entraîner un court-circuit ou un feu. - Attendre quelques secondes après avoir éteint le récepteur avant de le déplacer. Assurez-vous de la concordance du voltage. Les plages de tension admises sont notifiées à l'arrière du récepteur. Il est recommandé d'utiliser des rallonges électriques compatibles avec la consommation du récepteur (Watt). ■ Si le récepteur ne fonctionne pas normalement après avoir suivi strictement ces consignes, il est recommandé de consulter votre revendeur.

1.2 Stockage

Votre récepteur et ses accessoires sont stockés et livrés dans un emballage protecteur contre les décharges électriques et l'humidité. Lors du déballage, assurez-vous que toutes les pièces sont incluses et maintenez l'emballage hors de la portée des enfants. Si vous déplacez votre récepteur, ou si vous le retournez pour réparation sous garantie, assurez-vous de le faire dans son emballage d'origine. À défaut, la garantie serait nulle.

1.3 Mise en service

Nous vous recommandons de consulter un installateur professionnel pour mettre en service votre récepteur. Autrement, veuillez suivre les instructions suivantes :

Référez-vous au manuel d'utilisation de votre téléviseur et/ou de votre antenne. Assurez-vous que la prise péritel est correctement connectée et en bon état de fonctionnement.

Assurez-vous que les composants extérieurs de l'antenne hertzienne sont en bon état. Afin de garantir une utilisation correcte de cet appareil, veuillez lire attentivement ce manuel d'utilisation et le conserver pour le consulter ultérieurement, si nécessaire. Ce manuel fournit des instructions complètes pour l'installation et l'utilisation de ce récepteur. Les symboles suivants seront utilisés comme suit :

Avertissement

Avertissement

Trucs

Indique toute autre information importante ou utile additionnelle.

Menu

Déplacer à

Permet de réceptionner toutes les chaînes en claires (TV et Radio) avec une antenne intérieure ou extérieure (dans la mesure où le signal peut être réceptionné). Compatible DVB-T, tuner UHF/VHF numérique avec fonction Loop-through. Installation simplifiée (étape par étape) lors de la première utilisation. Affichage des chaînes et de l'heure (lors de la mise en veille). Sortie son numérique compatible Dolby Digital 5.1 par coaxial (S/PDIF). Installation simple, rapide et conviviale. Excellente qualité audio et vidéo. Interrupteur Marche/Arrêt (permettant l'arrêt complet de votre démodulateur). Avec modulateur UHF intégré (permettant de reporter l'image par câble sur une 2ème TV). Sortie S-VIDEO. Alimentation d'une antenne active intégrée (5 V). Capacité de 1000 canaux. Listes favorites séparées (TV et Radio). Fonction de contrôle parental par chaînes et par menus. Télétexte via OSD ou VBI. Guide électronique des programmes sur écran (EPG).

• Menu sur écran (OSD) multilingue. Télécommande (IR) conviviale. Faible consommation. Recherche automatique et manuelle des canaux. Jeux (Mine, Tetris, Gomoku). Fonction avancée du timer (minuteur) et des programmations (pour enregistrement différé). Fonction Mosaïque : 9 chaînes TV en aperçu. Zapping ultra rapide. Changement automatique de l'heure : été/hiver.

Accessoires :

• Manuel d'Utilisateur, 1 télécommande, 2x piles (type AAA)

Note : Les batteries ne doivent pas être rechargées, ouvertes, court-circuitées ou être utilisées avec d'autres types de piles.

2.1 Connexion à l'antenne hertzienne (rateau)

SCHEMA1

Pour recevoir le signal de radiodiffusion, le câble terrestre d'antenne doit être relié au connecteur ANT ENTRÉE au dos du récepteur.

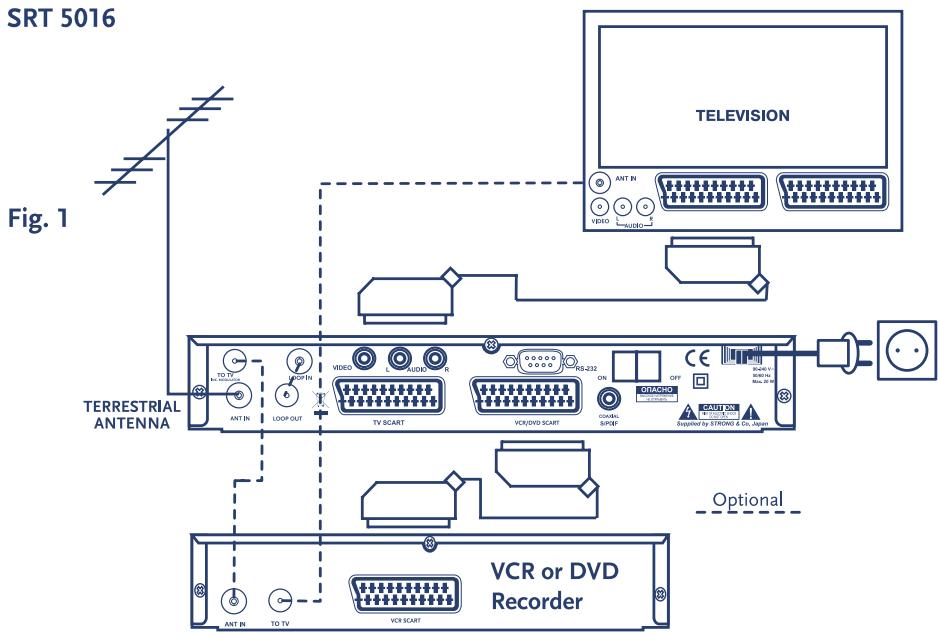

2.2 Connexion à une TV et un magnétoscope

SCHEMA 1

L'appareil de TV doit être relié au récepteur par un câble péritel. Ce récepteur terrestre peut aussi fonctionner avec un magnétoscope utilisant la fonction bouclage (Loop through). La fonction de transparence péritel de ce récepteur terrestre est active lorsqu'il est en mode Veille. Aussitôt que le lecteur vidéo est allumé, ses signaux audio et vidéo passent au travers du récepteur terrestre.

Optionnel :

1. Le connecteur S-VIDEO du récepteur se relie par câble S-VIDEO à votre téléviseur.
2. Le connecteur LOOP OUT (sortie) se relie par câble coaxial à l'entrée LOOP IN au dos du récepteur. Le connecteur TO TV (sortie) du récepteur se relie à l'entrée antenne du magnétoscope, et la sortie antenne du magnétoscope se relie à l'entrée antenne de la TV. Cela vous permet d'observer et d'enregistrer des programmes hertziens analogiques sur votre magnétoscope.

2.3 Connexion à l'amplificateur audio numérique

SCHEMA2

L'amplificateur Audio Numérique est relié au récepteur par le connecteur S/PDIF (par câble RCA mâle).

2.4 Connexion au PC

SCHEMA 3

Le connecteur RS-232 du récepteur se relie par câble série à votre PC. Il est utilisé pour la mise à jour du logiciel interne.

3.1 Face avant

SCHEMA 4

1. Bouton d'alimentation

Le voyant ROUGE indique que le récepteur est en mode VEILLE. Le voyant VERT indique que le récepteur est en mode MARCHE.

1. Interrupteur MARCHE/ARRÊT
2. Bouton HAUT/BAS. 4. Affichage VFD

En mode VEILLE, il indique l'heure.

En mode MARCHE, il indique le numéro de la chaîne en cours.

3.2 Face arrière

SCHEMA5

1. ENTRÉE ANTENNE

Connectez votre antenne à ce connecteur pour recevoir le signal.

1. LOOP OUT

Connectez la sortie au connecteur LOOP IN.

1. LOOP IN

Connectez l'entrée au connecteur LOOP OUT.

1. Connexion TV

Elle vous donne la possibilité de relier votre TV au récepteur afin de recevoir les canaux analogiques ou de raccorder un récepteur supplémentaire.

1. Connexion Péritel TV

Utilisez ce connecteur pour relier votre récepteur à votre téléviseur via la prise Péritel.

1. Connexion Péritel Magnétoscope

Utilisez ce connecteur pour relier votre récepteur à votre magnétoscope via la prise Péritel.

1. Port série RS-232

Ce port série peut être utilisé pour relier votre PC à votre récepteur et vous aider à télécharger de nouvelles versions du logiciel de votre récepteur.

8. Sortie son numérique S/PDIF

Utilisez ce câble coaxial pour relier votre récepteur à l'entrée de votre amplificateur audio numérique.

1. S-VIDEO

Utilisez ce connecteur pour relier votre récepteur à votre téléviseur via un câble S-Video.

11. Câble d'alimentation

Votre récepteur exige un courant de 90 à 240 V AC (auto-sélectionnable), 50/60 Hz ± 5 %. Assurez-vous de ces valeurs avant de connecter votre récepteur à la prise secteur.

3.3 Appareil de Télécommande

Allumer/Éteindre le récepteur.

Fonction audio muet du récepteur.

Commuter entre le mode TV et le mode AV.

0~9

Sélection des programmes.

FAV

Commuter le mode Favoris MARCHE/ARRÊT.

TV/R

Commuter entre le mode TV et le mode RADIO.

MENU

Affichage du menu principal et sortie de n'importe quel niveau de menu pour voir le mode.

INFO

Affichage des informations du canal regardé.

EPG

Affichage de l'EPG (Guide Électronique de Programme) lorsque chaque menu n'est pas affiché.

SORTIE

Sortir du menu ou du sous-menu et annuler la fonction en cours d'application.

Non-affichage d'un menu :

Changez le programme courant pour le programme précédent ou suivant.

Affichage d'un menu :

Déplacez le curseur vers le haut ou vers le bas.

Menu non affiché :

Augmente ou diminue le niveau du volume.

Affichage d'un menu :

Changez la configuration dans l'article du menu spécifique.

Active l'article du menu accentué. Affiche une liste des canaux selon le mode TV/Radio.

V+ / V-

À utiliser pour augmenter ou diminuer le niveau du volume du récepteur.

P+ / P-

Programme haut et bas dans la liste de menu.

MOSAIQUE

Affiche un aperçu des images de 9 canaux sur l'écran simultanément.

PAUSE

Pause/Résumer l'image.

AUDIO

Montre la liste des langues audio disponibles pour le canal que vous regardez. Il place automatiquement le canal courant audio en stéréo (), mono-gauche () ou mono-droit ().

EDITOR

Éditer le programme.

TEXT

Afficher le Téletexte sur l'OSD.

SOUS

Afficher la liste des langues de sous-titres disponibles.

RAPPEL

Retourner au canal précédent.

4.0 Installation pour la première fois

Assurez-vous que votre récepteur terrestre est correctement relié à votre télévision ainsi qu'à une antenne parabolique et que la qualité du signal est assez bonne. Assurez-vous que la prise de secteur du récepteur est branchée à la prise murale. Allumez le récepteur. Nous vous recommandons de faire la première installation en suivant l'assistant d'installation étape par étape. Il vous aidera à effectuer la configuration du système et l'installation des canaux. Si vous êtes un utilisateur avancé, vous pouvez quitter l'assistant en appuyant sur le bouton SORTIE et configurer les canaux en utilisant le menu de Recherche de Canal.

1. Appuyez sur HAUT/BAS pour sélectionner votre langue, appuyez sur OK pour confirmer.
2. Le menu de préférence apparaîtra.

Veuillez sélectionner votre pays, le mode de Puissance d'Antenne et la Numération des canaux.

Appuyez sur HAUT/BAS pour CHOISIR les articles, appuyez sur DROITE/GAUCHE pour changer la valeur de l'article.

Si vous choisissez RETOUR, vous retournerez. A les configurations et entrer dans le menu d'ajustement d'antenne.

1. Appuyez sur GAUCHE / DROITE pour CHOISIR le N° de Canal, ajustez votre direction et position d'antenne (si nécessaire) pour obtenir les niveaux maximum des indicateurs de niveau de signal et de qualité. Vous pouvez demander à votre revendeur quel est le canal d'émission terrestre numérique disponible à votre situation. Déplacez le curseur pour scanner, a , l'ECRAN de recherche automatique apparaîtra.

Quand la recherche est terminée, le récepteur enregistrera les informations de service automatiquement et se mettra en mode lecture standard.

5.0 Menu principal

Toutes les configurations et tous les dispositifs importants de votre récepteur peuvent être actionnés dans le menu principal. Le menu principal se compose de cinq sous-menus tels que "l'organisateur de canal", "Recherche de canal", "Installation", "Temporisateur", "Jeu".

5.1 Organisateur de canal

Dans l'écran MENU PRINCIPAL, appuyez sur HAUT/BAS pour déplacer le curseur vers l'Organisateur de Canal, puis appuyez sur OK pour entrer dans le menu d'Organisateur de Canal. Le menu Organisateur de Canal se compose de trois sous-menus : "Éditer le Canal de TV", "Éditer le Canal de Radio" et "Trier".

5.1.1 Éditer les canaux de TV

Dans ce menu, vous pouvez y placer les canaux préférés, changer l'ordre des canaux et supprimer les canaux. Appuyez sur les touches HAUT/BAS vers le canal de votre choix.

Appuyez sur les touches GAUCHE/DROITE vers la colonne avec la fonction que vous souhaitez appliquer au canal choisi. Favoris", appuyez sur le bouton OK pour ajouter le canal choisi à la liste des favoris.

Déplacer", appuyez sur le bouton OK pour confirmer le choix du canal. À l'aide des boutons HAUT/BAS, déplacez le canal au nouvel endroit et appuyez sur le bouton

OK pour confirmer le nouvel endroit. Répétez cette opération pour chaque canal que vous souhaitez déplacer.

Quand le curseur est sur la colonne "Sup", appuyez sur le bouton OK pour marquer le canal comme choisi pour le supprimer de la liste. Pour appliquer les changements, appuyez sur le bouton SORTIE et confirmez la suppression des canaux.

5.1.2 Éditer les canaux de radio

Ce menu est semblable à la description 5.1.1 "Éditer les canaux de TV".

5.1.3 Choisir

Vous pouvez trier la liste des canaux par nom des canaux, LCN (Numéro de Canal Logique) ou numéro de canal.

5.2 Recherche de canal

Il y a 2 articles dans le menu de Recherche de canal :

1. Recherche Automatique
2. Recherche Manuelle

5.2.1 Recherche automatique

Appuyez sur OK pour lancer .

Appuyez sur GAUCHE/DROITE pour déplacer le curseur sur OK et appuyez sur OK pour continuer. Un message apparaîtra : « Vous allez effacer votre liste de canaux précédente ». Appuyez sur GAUCHE/DROITE pour confirmer. Alors des programmes sera lancée. Si vous souhaitez annuler la recherche de canaux, appuyez sur le bouton SORTIE. Quand la recherche est terminée, le récepteur enregistrera l'information de service automatiquement et se mettra en mode lecture.

5.2.2 Recherche manuelle

Appuyez sur OK au-dessus de la recherche manuelle, l'écran Recherche Manuelle apparaîtra. Appuyez sur GAUCHE/DROITE pour CHOISIR le N° de canal ou appuyez sur les boutons numériques pour entrer le nombre de canaux. Vérifiez les indicateurs du niveau et la qualité de signal pour vous assurer que les valeurs entrées soient correctes. Appuyez sur HAUT/BAS pour déplacer le curseur vers Recherche et appuyez sur OK pour rechercher le canal courant. Si aucun service n'est installé, un message d'avertissement apparaîtra, appuyez sur n'importe quelle touche pour retourner au menu.

Les différents pays ont des plans de fréquence VHF/UHF différents. Il est important de sélectionner la région appropriée.

5.3.1 Configuration de système

Dans ce menu, vous pouvez configurer le système tel que la langue, la configuration de TV, le pays, la numérotation de canal, la puissance d'antenne, la configuration de temps et les paramètres d'usine par défaut.

5.3.1.1 Langue

Vous pouvez changer la langue de l'OSD et de l'audio.

Appuyez sur HAUT/BAS pour choisir la langue d'OSD ou la langue audio. Appuyez sur OK/Correct pour afficher la liste des langues et appuyez sur HAUT/BAS pour choisir la langue. Appuyez sur OK pour confirmer.

5.3.1.2 Configuration de TV

Vous pouvez configurer la Norme de TV, le Format de TV et le Rendement Vidéo.

Norme de TV : Appuyez sur OK/CORRECT pour sélectionner PAL ou NTSC, puis appuyez sur OK pour confirmer. Si vous ne savez pas quelle norme votre TV possède, utilisez le mode AUTO. Format de TV : Appuyez sur OK/CORRECT pour sélectionner 4:3, 4:3 FULL ou 16:9, puis appuyez sur OK pour confirmer. Rendement vidéo : Appuyez sur OK/CORRECT pour sélectionner CVBS, S-Video ou RVB, puis appuyez sur OK pour confirmer.

REMARQUE ! Si votre récepteur n'est connecté par un câble S-VIDEO qu'au téléviseur, ne sélectionnez pas l'option RGB car cela désactive la sortie S-VIDEO ! Veuillez bien vérifier la connexion utilisée. Configuration de Modulateur

Utilisez HAUT/BAS pour sélectionner le mode RF Audio ou le canal RF. Utilisez GAUCHE/DROITE pour changer. Appuyez sur OK pour confirmer la configuration ou sur EXIT pour annuler.

5.3.1.3 Pays

Appuyez sur OK/CORRECT pour choisir votre pays dans la liste, appuyez sur OK pour confirmer. Si votre pays n'est pas dans la liste, choisissez Autre. Il appliquera le plan commun de fréquence pour les pays européens.

5.3.1.4 Numérotation de canal

Ici, vous pouvez placer la liste des canaux par format de numérotation différent, par ordre d'apparition ou par opérateur défini.

5.3.1.5 Puissance d'antenne

Appuyez sur OK/CORRECT pour désirer ÉTEINDRE ou ALLUMER la puissance d'antenne, puis appuyez sur OK pour confirmer. Avant de mettre en MARCHE l'antenne : assurez-vous que votre antenne est ACTIVE, qu'elle exige le C.C. 5V de la puissance et que sa consommation d'énergie n'est pas supérieure à 100 mA.

5.3.1.6 Configuration de temps

Si un radiodiffuseur fournit le GMT, vous pouvez régler l'heure en utilisant le GMT, ou régler votre propre heure vous-même. Si l'utilisation du GMT est ACTIVÉE, alors l'heure courante est placée automatiquement et vous pouvez régler le fuseau horaire. Si votre radiodiffuseur fournit le décalage horaire, alors votre récepteur changera l'heure d'été/hiver automatiquement.

Si vous n'utilisez pas cette fonction, les configurations de Données et de Temps seront affichées. Pour fixer la date, appuyez sur le bouton OK sur l'élément, un calendrier s'affichera. Vous pouvez sélectionner la date dans le calendrier. Pour fixer l'heure, déplacez le curseur sur l'élément de temps et utilisez les boutons numériques de la télécommande.

5.3.1.7 Paramètres par défaut d'usine

Choisissez Paramètres par défaut d'Usine et appuyez sur OK. Choisissez OUI et appuyez sur la touche OK. Le récepteur reviendra à son état par défaut d'usine et toutes les données utilisateur seront supprimées.

5.3.2 Modèle personnel

Dans ce menu, vous pouvez définir la couleur du menu, le niveau de transparence, le modèle de bordure et l'animation d'entrée.

Appuyez sur HAUT/BAS pour CHOISIR l'article, et appuyez sur GAUCHE/DROITE pour fixer la valeur. Appuyez sur OK pour confirmer.

5.3.3 Contrôle parental

Dans ce menu, vous pouvez configurer le statut de contrôle parental du canal (MARCHE ou ARRÊT), le statut de contrôle parental du menu, et changer le code PIN. Le code PIN par défaut est 0000.

5.3.3.1 Verrouillage de canal

Placez le verrouillage de canal du système sur MARCHE ou ARRÊT. Si le verrouillage du canal est en marche, l'utilisateur doit entrer le code PIN parental correct avant de regarder le programme verrouillé.

5.3.3.2 Verrouillage de menu

Appuyez sur OK pour choisir si vous avez besoin d'un verrouillage menu ou pas. OUI ou NON. Appuyez sur OK pour confirmer. Si le verrouillage du canal est en marche, vous aurez besoin d'entrer votre code PIN pour certaines opérations telles que le paramétrage par défaut d'usine et la recherche de programme.

5.3.3.3 Configuration parentale

Verrouillez certains programmes. Si un canal est verrouillé, l'utilisateur doit entrer le code PIN parental correct pour pouvoir regarder le programme verrouillé. Utilisez les touches HAUT/BAS pour sélectionner le canal que vous pouvez verrouiller. Appuyez sur le bouton OK pour verrouiller le canal.

5.3.3.4 Changer le code PIN

Modification du mot de passe. Vous devez entrer 4 chiffres et les confirmer une fois de plus, le nouveau mot de passe sera configuré.

5.3.4 Information sur le système

Affichez la version du logiciel. Appuyez sur les touches OK/SORTIE pour revenir à l'écran précédent.

5.3.5 Mise à jour du système

Dans ce menu, vous pouvez choisir entre "STB à STB" et "OAD".

5.3.5.1 Mise à jour par STB à STB

L'écran Mise à jour du système apparaît. Lorsqu'il est nécessaire de mettre à jour le système, veuillez suivre les étapes suivantes :

1. Éteignez les deux STB et reliez-les par le câble RS-232.
2. Puis allumez le maître STB (le maître est le STB dont vous copierez le logiciel) et gardez le STB asservi éteint. Sélectionnez dans le menu du maître STB : "Mise à jour du système - STB à STB".
3. Quand le statut affiche "STB asservi détecté", allumez le STB asservi. Après que le maître STB ait détecté l'asservi, le maître commence à transmettre et à graver.
4. Tout en transmettant et gravant, il est très important d'éviter toutes autres opérations telles que couper le courant. Cela causerait la destruction des données dans la mémoire FLASH et le récepteur devra être réparé.
5. Quand la mise à jour est terminée, veuillez éteindre les deux STB et débrancher la ligne RS-232.

5.3.5.2 Mise à jour par le PC à STB

1. Reliez l'ordinateur au récepteur (le récepteur doit être éteint) avec un câble croisé 9 broches (deux connecteurs femelles).
2. L'ordinateur suit les étapes suivantes : Démarrer -> Programmes -> Accessoires -> Communications -> Terminal Hyperterminal. Choisissez alors "COM1" ou "COM2" selon le port que vous utilisez sur l'ordinateur et configurez le port comme suit :

Bits par seconde : 115200

Bytes de données : 8

Parité: Aucun

Octets d'arrêt : 1

Commande d'Écoulement : Aucun

1. Dans le menu Borne Hyper, choisissez l'article "transférer" puis "envoyer le dossier". Choisissez le dossier contenant le nouveau logiciel (.UPD) que vous avez téléchargé et sélectionnez le protocole "1K Xmodem". Enfin, appuyez sur OK et un menu de téléchargement apparaîtra sur l'écran de l'ordinateur.

Allumez le récepteur, le téléchargement commencera.

1. Après environ 2,5 minutes, le message « OK, Redémarrer » apparaîtra sur l'écran de l'ordinateur, ce qui signifie que le téléchargement a été accompli avec succès.
2. Coupez le courant du récepteur et débranchez alors l'interface RS-232.

Note : si l'opération précédente est faite incorrectement, cela peut causer des dommages irréparables au récepteur.

1. COUPEZ LE COURANT DU RÉCEPTEUR PENDANT LE PROCESSUS DE TÉLÉCHARGEMENT.
2. NE BRANCHEZ OU NE DÉBRANCHEZ PAS L'INTERFACE RS-232 QUAND LE RÉCEPTEUR EST ALLUMÉ.

5.4 Temporisateur

Vous pouvez configurer le temporisateur pour effectuer les actions indiquées, comprenant l'allumage et la mise en veille du récepteur.

Utilisez les boutons HAUT/BAS pour CHOISIR le temporisateur. Appuyez sur la touche GAUCHE/DROITE pour activer/inactiver le Timer. Appuyez sur le bouton OK pour entrer la configuration du temporisateur choisi. Action : Vous pouvez CHOISIR les fonctions suivantes :

"Allumer" : Le récepteur s'allum .

"Intervalle de temps" : Le récepteur s'aliment , affiche le canal, puis s'éteint (la valeur fixée au temps de fin).

"Éteint" : Le récepteur s'éteint .

Cycle : Vous pouvez définir le cycle de l'action programmée en mode temporisateur (Une fois, Quotidien ou Hebdomadaire).

Date de Début : Vous pouvez placer la date

Temps de Début : Vous pouvez régler l'heure de début de l'action du temporisateur.

Temps de Fin fin de la vue de canal quand le mode de temporisateur est sur Intervalle de Temps.

Type de Canal : CHOISSEZ entre la TV et la radio.

Nom de Canal : Appuyez sur le bouton croix pour afficher la liste des canaux et sélectionnez le canal à afficher à l'aide des boutons de navigation lorsque le récepteur s'allumera par l'événement du minuteur.

5.5 Jeu

Le récepteur propose trois jeux (Mine, Tetris et Gomoku) et un calendrier. Dans ce menu, l'utilisateur peut sélectionner un jeu avec la touche OK pour y jouer. Vous pouvez également appuyer directement sur la touche JEU depuis l'état normal de lecture pour accéder au menu des jeux.

5.5.1 Mine

HAUT / BAS / GAUCHE / DROITE : Déplacez le curseur.

MENU : Marquer une mine.

5.5.2 Tetris

GAUCHE / DROITE : Déplacer le bloc vers la gauche ou vers la droite.

BAS : Abaisser le bloc.

HAUT : Tournez le bloc.

5.5.3 Gomoku

HAUT / BAS / GAUCHE / DROITE : Déplacez le curseur.

OK : Placer le pion.

5.5.4 Calendrier

HAUT/BAS : +/- mois.

GAUCHE / DROITE : +/- années. La gamme est de 1900 à 2100.

6.1 Mosaïque

En position non affichage menu, appuyez sur le bouton MOSAIQUE. L'écran sera divisé en neuf images.

Appuyez sur les boutons HAUT / BAS / GAUCHE / DROITE pour CHOISIR un des programmes proposés. Appuyez sur les touches P+ / P- pour visualiser neuf autres programmes.

Appuyez sur la touche OK pour reto lancer le programme choisi.

Appuyez sur la touche SORTIE pour reto ne rien changer.

6.2 Fonction d'EPG

En position hors menu, appuyez sur EPG.

Appuyez sur HAUT / BAS pour sélectionner le canal désiré. Appuyez sur DROITE pour entrer dans l'horaire EPG du canal proposé.

1. Dans le menu de l'horaire d'EPG :

Appuyez sur les touches HAUT / BAS pour CHOISIR des articles de l'horaire. Appuyez sur P+ / P- pour entrer dans l'horaire du jour prochain/précédent. Appuyez sur GAUCHE/SORTIE pour retourner au menu d'EPG. Appuyez sur OK/CORRECT pour montrer les détails de cet article.

1. Dans des détails de l'horaire d'EPG:

Appuyez sur P+/P- pour accéder à la page suivante/précédente. Appuyez sur GAUCHE/SORTIE pour revenir au menu de l'horaire de l'EPG. Vous pouvez programmer un temporisateur d'événement en appuyant sur OK depuis l'écran e l'EPG ou depuis l'horaire de l'EPG.

1. Pour installer un :

Appuyez sur HAUT/BAS pour déplacer le curseur vers l'événement pour lequel vous souhaitez ajouter un temporisateur. Appuyez sur OK pour ajouter un temporisateur. Pour quitter l'installation du temporisateur d'événement, appuyez sur SORTIE.

6.3 Fonction de télétexte

En position d'affichage hors menu, appuyez sur la touche TEXTE.

En mode TEXTE sur l'OSD : Appuyez sur HAUT/BAS pour ajouter ou supprimer le numéro de page affiché. Appuyez sur les touches numériques pour entrer la page directement.

6.4 Sous-titrage

Pour accéder à ce menu, appuyez sur la touche SUB. Utilisez les touches DROITE / GAUCHE pour sélectionner soit le télétexte, soit la fonction Sous-Titrage. Ensuite, utilisez les touches HAUT / BAS pour sélectionner votre langue et enfin appuyez sur OK pour valider votre choix.

6.4 Information

L'écran suivant s'affiche quand vous appuyez deux fois sur la touche INFO en dehors de l'affichage du menu. L'écran affiche alors les informations du canal courant.

A.1 Dépannage

Avant toute demande de dépannage pour votre récepteur, veillez à examiner la table ci-dessous pour vous assurer que la solution à votre problème ne s'y trouve pas. Quelques contrôles simples ou un ajustement mineur peuvent résoudre le problème. Les problèmes les plus communs qui surgissent sont liés aux jonctions de câble. Assurez-vous que votre décodeur est correctement relié. Pour vous assurer que tous les câbles sont aux bons endroits, débranchez-les et reliez-les de nouveau. Si vous n'arrivez pas à résoudre votre problème, consultez votre revendeur.

Symptôme	Solution
Problème d'Installation
Votre décodeur ne trouve pas les canauxSur l'écran apparait un message d'advertisement: «Surcharge d'Alimentation Antenne»	Si vous utilisez une antennadirectionnelle, assurez-vous qu'elle est orienté sur un émetteur numérique de TV et est placé correctementAssurez-vous qu'il est possible de receivevoir le signal terrestre numérique dans votre régionIl est recommendé d'utiliser une antenné extérieur standard, elles ont normalement de更好地es caractéristiques que les interieursVérifiez le cable de l'antenneSi vous ne pouvez pas résoudre le problème, vous devriez faire examinerer toute antenné et installation par un professionnelEteignez vos récepteur et vérifiez vos cables et antennne.
Problème Général
L'indicateur de secours sur le panneau avant du récepteur ne s'allume pas	Vérifiez que l'énergie est disponible à la prise murale. Vérifiez si le cable de péritel et le cable d'antenne sont correctement reliés et le récepteur est alimenté. Débrancheces ces cables, et rebranchez-les alors pour assurer qu'ils sont en place
L'indicateur de secours sur le panneau avant du récepteur est rouge	Votre récepteur est en veille, appuyez sur le bouton Allumer sur votre télécommande
Votre télécommande n'actionne pas votre récepteur	Vérifiez les piles dans votre télécommande. Assurez-vous que votre récepteur est en mode de fonctionnement. Assurez-vous que vous dirigez vos télécommande vers le panneau avant du récepteurAssurez-vous qu'il n'y a aucune lumière du soleil directe derrièrevos récepteurIl peut y avoir une erreur provisoire de transmission, ou votre récepteur a perdu certaines de ses configurations de logiciel. Coupez le courant de vos récepteur et rebranchez-le après quelques secondes
Problème de Guide de Programme Electronique (EPG)
L'EPG est vide	Le programme可以选择 non saoutient pas EPG. Le temps local est incorrect. Placez l'heure locale correcte
Problème Audio & video
L'image sur votre écran de TV change de couleur. Ceci peut se produire après une interruption électrique ou après que votre récepteur ai été déconnecté de la source d'énergie	Votre récepteur a perdu certaines de sa configuration de logiciel. Coupez le courant de votre récepteur et rebranchez-le après quelques secondes. Si le problème persististe, contactez votre revendeur
Les blocs apparaissent dans l'image sur l'écran	Le signal est trop faible ou défectueux en raison de, ex.: de mauvaises conditions de temps. Essayez d'ajuster votre position aérienne ou attendez que le signal soit rétabli

Démodulateur

Démodulateur:

COFDM / 16 QAM / 64 QAM

Mode de transmission :

2K,8K

Décodeur vidéo

MPEG2 MP@ML

PAL 8-bit OSD couleur

Résolution vidéo :

720 × 576 pixels (PAL), 720 × 480 pixels (NTSC)

Sortie vidéo et décodeur :

PAL & NTSC

Aspect ratio:

4:3, 16:9

Décodeur audio

MPEG Musicam Layer I & II

Taux d'échantillonnage :

32,44.1,48KHz

Mode Audio:

Plage de fréquence d'entrée :

177~230 MHz (VHF), 470~862 MHz (UHF)

Plage de fréquence de boucle (Loop through) :

47–862 MHz

Niveau de signal d'entrée :

-82 ~ -20 dBm

Modulateur RF

Canaux:2

1-69 (pour téléviseur sans prise péritel)

Standard

PAL B/G, I, D/K, M/N

Système et mémoire

Memoire Flash:

1 MByte

SDRAM:

8 MBytes

Données générales :

Plage de tension d'entrée : 90 ~ 240 VAC (SMPS), 50 / 60 Hz

Consommation (max) : 20 W

Consommation en veille : < 10 W

Température de fonctionnement : 0 à +40 °C

Température de stockage : -30 ~ +80 °C

Taux d'humidité de fonctionnement : 10 ~ 85 % RH, pas de condensation

Poids net : 1,2 kg

Dimensions (L x P x H) en mm : 260 x 210 x 40

A.3 Glossaire des termes

Radiodiffusion vidéo numérique terrestre DVB-T - Télévision numérique via l'antenne (identique à la télévision numérique terrestre TNT).

Guides électroniques de programme (EPG). Les guides transmis par certains radiodiffuseurs permettent d'afficher des informations au sujet du contenu d'un programme.

Port série de données RS-232.

MPEG (Moving Picture Experts Group) est un groupe d'experts fondé par l'ISO. Le MPEG est une méthode standard pour la transmission numérique de la vidéo et de l'audio. Réseau : Un réseau, qui est également connu sous le nom de bouquet, est un ensemble de canaux offert par un seul radiodiffuseur.

PAL Se rapportant au système de couleur de la Ligne Alternative de Phase adopté par les radiodiffuseurs européens. Serrure parentale Cette fonction vous permet de bloquer plusieurs fonctions du récepteur pour empêcher les utilisateurs non autorisés, tels que les enfants, de regarder des canaux qui ne leur sont pas appropriés. Un code PIN est requis pour utiliser la serrure parentale.

PID. Les paquets transmis ont des marques (PID) qui indiquent au récepteur quoi faire avec l'information reçue. Les récepteurs emploient normalement quatre types de PID : V-PID (PID vidéo), A-PID (PID audio), P-PID (PID de programme) et PID de données (l'information d'EPG).

PIN CODE : Numéro d'Identification Personnel. Un code à quatre chiffres qui est employé pour bloquer ou débloquer, par exemple avec le dispositif de commande parentale.
