SRT 5119 - Décodeur satellite STRONG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur TNT HD
Caractéristiques techniques principales	Compatible avec les normes DVB-T et DVB-T2, supporte la résolution jusqu'à 1080p
Alimentation électrique	Alimentation externe 5V/1A
Dimensions approximatives	200 mm x 130 mm x 30 mm
Poids	Environ 500 g
Compatibilités	Compatible avec la plupart des téléviseurs via HDMI et AV
Fonctions principales	Enregistrement sur USB, fonction de pause en direct, guide électronique des programmes (EPG)
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Sécurité	Ne pas exposer à l'humidité, respecter les instructions d'installation et d'utilisation
Informations générales utiles	Vérifiez la compatibilité avec votre antenne et votre téléviseur avant l'achat

FOIRE AUX QUESTIONS - SRT 5119 STRONG

Comment réinitialiser le STRONG STRONG SRT 5119 ?

Pour réinitialiser votre STRONG STRONG SRT 5119, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi mon STRONG STRONG SRT 5119 ne capte-t-il pas les chaînes ?

Vérifiez d'abord que l'antenne est correctement connectée. Assurez-vous également que vous avez effectué une recherche de chaînes dans le menu des paramètres.

Comment mettre à jour le logiciel du STRONG STRONG SRT 5119 ?

Pour mettre à jour le logiciel, allez dans le menu 'Paramètres', puis 'Mise à jour du système' et suivez les instructions à l'écran pour télécharger et installer la dernière version.

Que faire si l'image est de mauvaise qualité sur le STRONG STRONG SRT 5119 ?

Vérifiez la connexion de votre câble HDMI ou de l'antenne. Essayez également de refaire une recherche de chaînes pour améliorer la qualité de l'image.

Comment changer la langue du menu sur le STRONG STRONG SRT 5119 ?

Accédez au menu 'Paramètres', sélectionnez 'Langue' et choisissez la langue souhaitée parmi les options disponibles.

Mon STRONG STRONG SRT 5119 ne s'allume pas, que faire ?

Vérifiez que l'appareil est bien branché à une prise électrique fonctionnelle. Essayez d'utiliser un autre câble d'alimentation si possible.

Comment ajouter des chaînes favorites sur le STRONG STRONG SRT 5119 ?

Lorsque vous êtes sur une chaîne, appuyez sur le bouton 'Favoris' de la télécommande pour l'ajouter à votre liste de chaînes favorites.

Quelles sont les dimensions du STRONG STRONG SRT 5119 ?

Les dimensions du STRONG STRONG SRT 5119 sont de 25 cm de large, 18 cm de profondeur et 4 cm de hauteur.

Comment contacter le support technique pour le STRONG STRONG SRT 5119 ?

Vous pouvez contacter le support technique via le site web de STRONG ou appeler le numéro de support indiqué dans le manuel d'utilisation.

MODE D'EMPLOI SRT 5119 STRONG

Manuel d'utilisation

Figure 2

Figure 3

Table des matières

1.0 Usage 41

1.1 Instructions de sécurité 41 1.2 Fonctions & accessoires 42 1.3 Précautions d'utilisation 43 1.4 Stockage 43 1.5 Mise en service 43

2.0 Récepteur DVB-T 44

2.1 Face avant 44 2.2 Face arrière 44

3.0 Connexions 45

3.1 Connecter à votre TV & VCR 45 3.1.1 Connexion basique avec prise péritel 45 3.1.2 Connexion avec câble RCA Audio & Vidéo 45 3.1.3 Connexion avec un amplificateur audio digital avec la sortie S/PDIF 45 3.1.4 Connexion d'un câble série pour téléchargement 45

4.0 Mise en service de votre récepteur DVB-T 46 4.1 Première mise en service de votre récepteur 46

5.0 Réglage de base 46

5.1 Menu principal 46 5.1.1 Menu classement des canaux 47 5.1.2 Menu classement des favoris 49 5.1.3 Menu Horloge (Timer) 49 5.1.4 Menu installation 50 5.1.4.1 Menu configuration du système 50 5.1.4.2 Pays de sélection 52 5.1.4.3 Configuration des canaux 52 5.1.4.4 Contrôle parental - Changement du code PIN 53 5.1.5 Jeux 54

6.0 Fonction de base - Télécommande 54 A.1 Test de fonctionnement 56 A.2 Glossaire et termes 57

Merci d'avoir acheté un récepteur terrestre de Strong. Ce récepteur a été créé pour être compatible avec les dernières technologies, vous pouvez le mettre à jour via votre PC.

Il est recommandé de lire ce manuel avec attention pour en obtenir les performances optimales.

1.0 Usage

Ce manuel d'utilisation est applicable pour le Récepteur Terrestre Numérique en clair (FTA) SRT 5120. Il est recommandé de lire ce manuel avec attention pour les utilisateurs inexpérimentés.

Strong s'est appliqué à vous fournir un récepteur terrestre construit avec les plus récentes innovations de software et de hardware.

À ce titre, Strong se réserve le droit de changer le software utilisé par ce récepteur (sans annonce préalable) afin de maintenir ce produit compatible avec les nouvelles technologies et les récentes.

Aussi, nous vous recommandons de visiter régulièrement notre site Web pour être informé des derniers logiciels disponibles.

N'installer PAS votre recepteur

Dans un endroit peu ou pas ventilé - Directement sur ou sous un autre appareil électronique Dans un endroit qui risque d'obstruer les trous de ventilation

NE PAS Exposer votre recepteur et ses accessoires:

■ Aux rayons du soleil ou toute autre source de chaleur ■ À la pluie ou à l'humidité ■ À tout choc pouvant causer des dommages permanents ■ À tout objet magnétique, tel que enceintes, transformateurs, etc... ■ Aux vibrations intenses Ne jamais ouvrir le capot. Il est dangereux de toucher l'intérieur du récepteur à cause du courant électrique. Notre garantie sera annulée si le récepteur a été ouvert. Si le récepteur n'est pas utilisé pour une longue période, débranchez le cordon électrique. Ne pas utiliser de cordon abimé. Ne pas toucher le cordon électrique avec les mains mouillées. - Placer le récepteur dans un endroit bien aéré Lorsque vous connectez des câbles, assurez-vous que le récepteur est éteint. N'utilisez pas votre récepteur dans une salle de bains ou dans un endroit humide.

Assurez-vous d'avoir lu ce manuel avant d'installer votre récepteur.

Ce manuel vous donne les instructions détaillées pour installer et utiliser ce récepteur.

Les symboles suivants seront utilisés comme suit :

Caractère Gras: Ils représentent un bouton de télécommande.

Caractère Italic: Ils représentent un objet du menu sur écran.

SRT 5120 récepteur terrestre numérique:

• Menu d'interface graphique simple ■ Menu sur écran multi langues: Français, Anglais, Allemand, Italien, Espagnol, Hollandais, Russe, Turc, Suédois, Slave. RS 232 port pour mise à jour et services supplémentaires Option recherche automatique des canaux. 1 Peritel (TV ou VCR) 3 Connecteurs RCA (CVBS, Audio Gauche / Droite) ■ Fonction multi langue (Menu, Audio) Boutons en façade ■ Fonctions Édition (Chaîne TV ou Radio, Nom de la chaîne) EPG (Electronic Program Guide) pour l'affichage des informations du programme Plus de 1000 canaux de capacité 4 listes Favorites (TV & Radio) 3 Modes Opérations (Digital TV, Digital Radio, Favoris) Tuner Digital avec boucle de sortie MPEG-2 Main Profile at Main Level Télétexte (VBI) Supports software téléchargeable par PC Sortie S/PDIF pour connecter votre ampli digital Sortie 5V (entrée antenne) pour alimenter une antenne active

Accessoires:

■ Manuel utilisateur 1 Télécommande 2x Batteries (type AAA)

Note: Les batteries ne doivent pas être rechargées, ouvertes, court-circuitées, ou mélangées ou utilisées avec d'autres types de batteries.

1.3 Précautions d'utilisation

Pour maintenir les performances optimales de votre récepteur, vous devez suivre les précautions d'utilisation suivantes:

Lire ce manuel soigneusement et être sur d'avoir parfaitement compris les instructions qui s'y trouvent. Pour la maintenance de votre récepteur, faites appel à un spécialiste. Si vous le désirez, vous pouvez nettoyer votre récepteur avec un chiffon légèrement humidifié avec une solution à base de. Ne pas utiliser de produit à base de solvant ou d'alcool. - Ne jamais ouvrir le capot. Il est dangereux de toucher l'intérieur du récepteur à cause du courant électrique, risque d'électrocution. Ne jamais ouvrir le capot du récepteur sous peine d'annulation de la garantie. Ne pas placer d'objets sur le récepteur pouvant altérer le bon fonctionnement de sa ventilation. Ne placer de petits objets qui pourraient passer à travers les fentes de ventilations. Cela peut entraîner un court-circuit ou le feu. ■ Attendre quelques secondes après avoir éteint le récepteur avant de le déplacer. Assurez-vous de la concordance du voltage. Il est noté à l'arrière du récepteur les plages de tension admises par celui-ci. Il est recommandé d'utiliser des rallonges électriques compatibles avec la consommation du récepteur (Watt). Si le récepteur ne fonctionne pas normalement après avoir scrupuleusement suivi ces consignes, il est recommandé de consulter votre revendeur.

1.4 Stockage

Votre récepteur et ses accessoires sont stockés et livrés dans un emballage protecteur contre les chocs électriques et l'humidité. Une fois déballé, assurez-vous que tous les éléments sont présents et gardez l'emballage hors de portée des enfants. Si vous déplacez votre récepteur, ou si vous le returnez pour réparation sous garantie, assurez-vous de le faire dans son emballage d'origine, à défaut, cela annulerait la garantie.

1.5 Mise en service

Nous vous recommandons de vous adresser à un installateur professionnel pour mettre en service vos récepteurs. Autrement, veuillez suivre les instructions suivantes:

Référez-vous au manuel d'utilisateur de votre TV et de votre antenne. Assurez-vous que la prise péritel est bien connectée. Assurez-vous que la prise péritel est en bon état de fonctionnement. Assurez-vous les éléments extérieurs de la parabole sont en bon état.

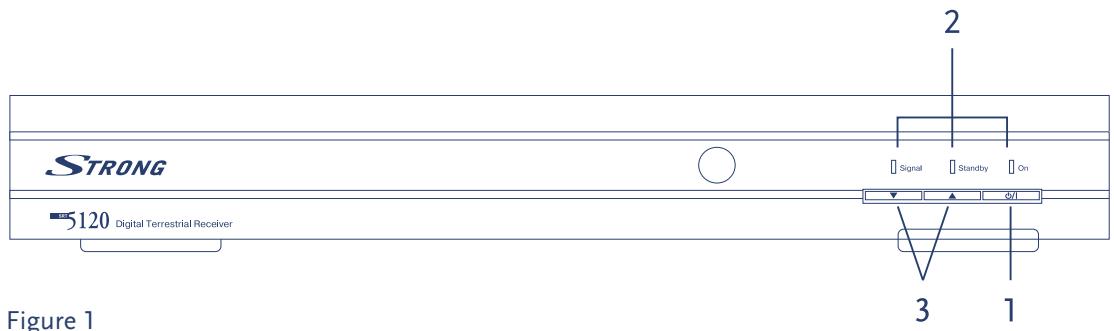

2.1 Face avant (référez-vous à la figure 1 de la couverture de votre manuel)

1. Bouton d'alimentation

Permet la mise en marche et la mise en veille du récepteur.

1. Veille / Marche / Signal

(3 LEDs) Lévoyant (LED) rouge est l'indicateur de veille. Lévoyant (LED) vert est l'indicateur de marche. Lévoyant (LED) est l'indicateur de bonne réception du signal.

1. HAUT/BAS

Avance (Haut) et (Bas) en mode visualisation de chaîne. Fait bouger le curseur en haut et en bas dans le menu.

2.2 Face arrêtée (référez-vous à la figure 2 de la couverture)

1. ANTENNA INPUT

Connectez le signal de votre antenne à ce connecteur.

1. RF OUTPUT

Permet de raccorder votre TV.

1. AUDIO Droit (RCA rouge) & Gauche (RCA blanc)

Ces connecteurs vous donnent la possibilité de connecter le signal audio et vidéo à un amplificateur externe ou à l'entrée audio de votre TV.

4. VIDEO (RCA Jaune)

Ce connecteur a un signal vidéo constant pour d'autres connexions tel que le magnétoscope, etc...

1. TV Peritel

Utilisez ce connecteur pour raccorder la TV à votre récepteur au moyen d’un cable péritel (non fourni).

1. Port Série RS232

Ce port série peut être utilisé pour connecter votre PC à votre récepteur, et permet de télécharger de nouvelles versions de logiciel. Des informations détaillées de téléchargement peuvent être trouvées sur notre site Web: (www.strongsat.com).

Note: Il est recommandé de TOUJOURS utiliser un software original disponible sur notre site Web.

L'utilisation d'un software non conforme peut causer de graves dommages au récepteur, et cela n'est pas couvert par la garantie.

1. S/PDIF

Utilisez cette sortie pour raccorder votre récepteur à l'entrée de votre amplificateur audio numérique.

1. Cable d'alimentation:

Votre récepteur requiert un courant de 90-240V AC (Auto selectable), 50 - 60Hz ± 5%. Assurez-vous de ces valeurs avant de connecter votre récepteur à la prise secteur.

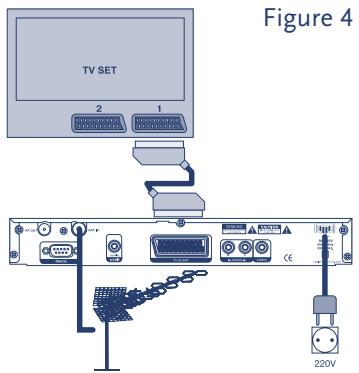

3.1.1 Connexion de base avec câble péritel (référez-vous à la figure 4 de la couverture)

• Connectez votre câble d'antenne à l'entrée de votre récepteur DVB-T (ANT input).
• Connectez la prise péritel à l'arrière de votre récepteur (TV) au connecteur péritel de votre TV.

Attention: N'utilisez pas la sortie RF OUT pour connecter votre TV.

Note: Si vous avez un amplificateur numérique raccordé, utilisez la sortie S/PDIF.

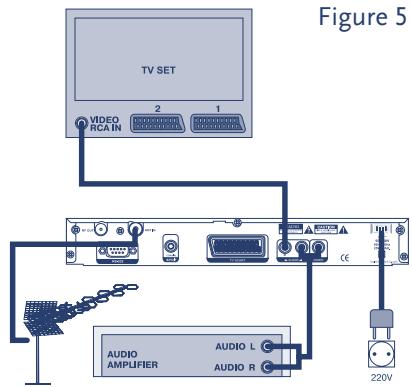

3.1.2 Connexion avec câble RCA audio & video

(Référez-vous à la Figure 5 de la couverture)

À l'arrière de votre récepteur, vous trouverez les connecteurs RCA (Audio Gauche/Droite - Blanc/Rouge, Vidéo - Jaune). - Installez un câble audio/vidéo entre les connecteurs RCA de votre récepteur et ceux de votre TV ou amplificateur.

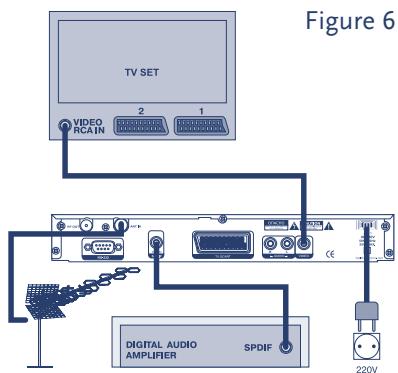

3.1.3 Connexion à un amplificateur audio digital avec la sortie spdif

(Référez-vous à la Figure 6 de la couverture)

• Connectez la sortie S/PDIF à l'arrière de votre récepteur à l'entrée S/PDIF de votre amplificateur audio digital en utilisant un cable coaxial. N'oubliez pas de mettre en marche la fonction S/PDIF (Menu principal > Installation > code PIN « 0000 » > Installation TV/VCR > Sortie S/PDIF > On)

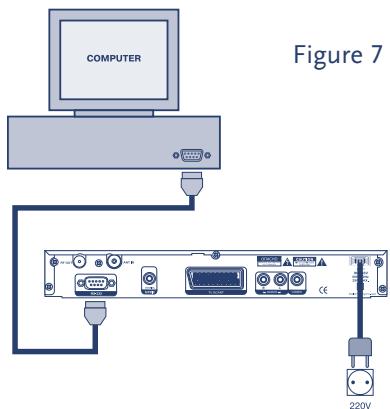

3.1.4 Connexion d'un câble série pour mise à jour du software par PC

(Référez-vous à la Figure 7 de la couverture)

• Connectez la prise RS 232 à l'arrière de votre récepteur au port série de votre ordinateur en utilisant un câble série croisé. La procédure de téléchargement est disponible sur notre site Web à l'adresse suivante : www.strongsat.com (support > downloads).

4.0 Mise en service de votre récepteur dvb-t

Assurez-vous que votre récepteur est correctement connecté à votre TV et à l'antenne, et que le signal de cette antenne est de bonne qualité. (Si vous avez un doute, demandez à votre revendeur Strong de vérifier cette installation).

4.1 Première mise en service de votre récepteur

• Connectez votre récepteur DVB-T (suivant les 3 montages possibles)
• Appuyer sur la touche menu < System-Setup / Language setting / Menu language>. Appuyer sur la touche OK pour confirmer votre sélection. Appuyer sur plusieurs fois sur la touche BACK pour revenir au menu principal. Veuillez suivre le chemin suivant < Installation / (PIN '0000') / Pays de selection>. Sélectionnez votre pays et appuyer sur la touche. Un message apparait "Country Selected Successfully" votre sélection est confirmé.
• Veuillez suivre le chemin suivant < Installation / (PIN '0000')/ Configuration des canaux/ Recherche Auto >. Sélectionner la recherche automatique en mode all (programme TV et radio). Appuyer sur OK pour confirmer et attendre la fin du balayage. Appuyer plusieurs fois sur la touche Back pour quitter le menu principal.

Note: Il est important d'indiquer votre pays, car lors de la recherche des canaux, certains canaux ne pourront être reconnus voir ignorés.

5.0 Réglage de base

Note: Chaque fois que votre récepteur vous demande votre code PIN, veuillez entrer « 0000 » à l'aide des touches numériques de votre télécommande [0-9].

Rappelez-vous : Pour basculer entre la liste des chaînes TV/Radio, vous devez appuyer sur la touche TV/RAD de votre télécommande.

5.1 Menu principal (référez-vous à la figure 1 de la couverture)

Tous les réglages et fonctions importantes de votre récepteur peuvent être faits depuis le menu principal. Ce menu est composé de différents sous-menus comme “Classement canaux”, “Classement favoris”, “Timer”, “Installation” et “Jeux”. Pour afficher le menu à l'écran et naviguer dedans, veuillez suivre les étapes suivantes:

1. Appuyez sur la touche Menu de votre télécommande.
2. Utilisez les touches Haut/Bas (Channel), pour naviguer dans le menu.
3. Appuyez sur la touche OK à chaque fois que vous aurez sélectionné un item du menu.
4. Appuyez sur la touche Back pour terminer une opération.
5. Appuyez sur la touche Back jusqu'à ce que vous retourniez au menu principal.

Astuce : Toujours dire la barre d'information help affichée en bas de l'écran.

5.1.1 Menu classement des canaux

Le menu « Classement canaux » vous permet d'organiser les canaux faites vos propres listes de favoris, éditer les noms des canaux et effacer certains canaux.

Organiser les canaux à partir de la liste:

Pour classer les canaux veuillez suivre les étapes suivantes:

1. Appuyez sur la touche Menu
2. Utilisez les touches HAUT/BAS, sélectionnez « Service classement » et appuyez OK.
3. Entrez le code PIN (code « 0000 » par défaut) et appuyez sur OK.
4. Appuyez sur la touche Rouge (Trier) pour classer vos canaux.

Si vous appuyez sur la touche Rouge (Noms), vous classez votre liste par ordre alphabétique. < Référez-vous à la figure 3 de la couverture > Si vous appuyez sur la touche verte (Type) vous classez votre liste par ordre Type, programme en clair ou codé. Si vous appuyez sur la touche jaune (MUX), vous classer vos canaux par fréquence Si vous appuyez sur la touche bleue (Manuel) vous classer vos canaux manuellement.

Un marqueur sera affiché sur le canal choisi. Utilisez les touches Haut/Bas (Channel) pour déplacer le canal à la position souhaitée, et appuyez sur la touche Bleue (manuel) encore une fois. Le canal ira à la position que vous avez. Une fois avoir fini l'organisation des canaux, appuyez sur Back jusqu'à ce que vous reveniez au mode TV normal. Il apparaitra un message informant des changements effectués.

Éditer les canaux depuis la liste des canaux:

Établissez une liste de canaux favoris à partir de vos télés et radios.

Pour régler les canaux favoris, veuillez suivre la procédure suivante

1. Appuyez sur la touche Menu de la télécommande
2. Utilisez les touches HAUT/BAS, sélectionnez "Service classement" et appuyez sur OK.
3. Appuyez sur la touche verte (Fav) pour basculer sur le classement des favors.
4. Par défaut les noms des listes favorites sont : "Movie", "News", "Sports", et "Music".
5. Utilisez les touches Haut/Bas ou P + / P, Sélectionnez la chaîne et appuyez sur la touche de couleur correspondante au classement que vous pouvez effectuer. Par exemple, si vous appuyez sur la touche Rouge qui désigne la liste favorite « Movies ». Un cœur apparaitra à la couleur du thème (ici Rouge) derrière le nom de la chaîne. En appuyant de nouveau sur la touche Rouge, la chaîne sera enlevée de la liste favorite.
6. Une chaîne peut être présente dans plusieurs listes favorites. Vous pouvez changer la sélection dans le menu "classement favoris"
7. Appuyez sur la touche Back pour revenir au menu principal.

Vous pouvez visualiser la liste favorites en appuyant sur la touche Fav pendant que vous regardez vos programmes TV ou Radio.

Éditer les canaux depuis la liste des canaux:

Vous pouvez changer le mode du canal, verrouiller un canal et changer des fonctions. Pour renommer le nom d'un canal, veuillez suivre la procédure suivante:

1. Appuyez sur la touche Menu de votre télécommande
2. Utilisez les touches Haut/Bas (Channel), pour sélectionner le menu « Classement canaux » et appuyez sur OK.
3. Utilisez les touches Haut/Bas (Channel), pour sélectionner la chaîne.
4. Appuyer sur touche Jaune (Edit).
5. Une fenêtre d'information apparait (Editor canal), sur le nom de la chaîne appuyez sur la touche OK et un clavier apparait.
6. Utilisez les touches Haut/Bas (Channel) et les touches Droite/Gauche (Vol- et Vol+) pour naviguer sur le clavier, pour sélectionner une lecture appuyez sur la touche OK. Pour changer une autre lecture, replacez-vous dans le cadre du nom de la chaîne, à l'aide des touches Haut/Bas (Channel) sélectionnez la lecture. Répétez l'opération pour chaque lecture. Une fois terminé, replacez-vous dans le cadre du nom de la chaîne et appuyez sur OK. Dans la fenêtre Editor canal placez-vous sur l'icône OK et appuyez sur la touche OK de la télécommande.

Changer la fonction verrouillage:

Si un canal est verrouillé, vous pouvez le visionner que si vous entrez le code PIN.

Pour changer la fonction verrouillage, suivez les étapes suivantes:

1. Appliquer les 4 dernières étapes « Changer le nom des chaînes » décrites en 5.1.1
2. Utilisez les touches Haut/Bas (Channel), pour sélectionner « Verrouiller ». < Référez-vous à la figure 6 de la couverture>
3. Appuyez sur la touche OK et entrez votre code PIN (par défaut 0000).
4. La fonction verrouiller sera marquée.
5. Positionnez-vous sur le champ OK, appuyez sur la touche OK.
6. Pour déverrouiller le canal, répétez la même procédure.

Changer la fonction ignorer:

Si la fonction ignore est activée, le canal est ignoré dans la liste des canaux (le canal est masqué en zappant).

Pour changer la fonction ignorer, suivez les étapes suivantes :

1. Appliquer les 4 dernières étapes « Changer le nom des chaînes » décrites en 5.1.1
2. Utilisez les touches Haut/Bas (Channel), pour sélectionner « Ignorer ». < Référez-vous à la figure 8 de la couverture>
3. Appuyez sur la touche OK et entrez votre code PIN (par défaut 0000).
4. La fonction ignorer sera marquée.
5. Positionnez-vous sur le champ OK, appuyez sur la touche OK.
6. Pour ignorer le canal, répétez la même procédure.

Changer les valeurs v-pid, audio a-pid, programme p-pid:

1. Appliquer les 4 dernières étapes « Changer le nom des chaînes » décrites en 5.1.1
2. Utilisez les touches Haut/Bas (Channel), pour sélectionner « PID valeur ». < Référez-vous à la figure 8 de la couverture>
3. Utilisez les touches [0-9] pour entrer les nouvelles valeurs.
4. Positionnez-vous sur le champ OK, appuyez sur la touche OK.

Effacer les canaux de la liste

Vous pouvez effacer des canaux depuis la liste en suivant les étapes suivantes:

1. Appuyez sur la touche Menu de votre télécommande.
2. Utilisez les touches Haut/Bas (Channel) pour sélectionner « Classement canaux ». Appuyez sur la touche OK.
3. Appuyez sur la touche Bleue (effacer).
4. Utilisez les touches Haut/Bas (Channel), pour sélectionner la chaîne.
5. Appuyez sur la touche Rouge pour effacer le canal sélectionné.
6. Appuyez sur la touche Verte pour effacer tous les canaux.
7. Appuyez sur la touche Jaune pour sortir du menu effacement.

5.1.2 Menu classement des favoris

Ce menu permet d'organiser vos favors. Tous les canaux choisis comme favors peuvent être triés, édités en suivant les étapes suivantes :

1. Appuyez sur la touche Menu de votre télécommande.
2. Utilisez les touches HAUT/BAS (Channel) pour sélectionner le menu « Classement Favoris » et appuyez sur OK. < Référez-vous à la figure 9>
3. éférez-vous à la figure 3> Touche Verte: Montre la page suivante de la liste favorites. Touche Jaune: Édite le nom de la liste favorites.
4. Touche Bleue: Supprime le canal sélectionné de la liste favoris.

5.1.3 Menu horloge (timer)

Le Timer peut automatiquement allumer ou éteindre votre récepteur à toute heure programmée. Cela permet d'enregistrer des programmes sur votre VCR pendant leur absence, ou faire fonction réveil.

Veuillez suivre les étapes suivantes:

1. Appuyez sur la touche Menu de votre télécommande.
2. Utilisez les touches HAUT/BAS (Channel) pour sélectionner « Timer » et appuyez sur la touche OK.
3. Numéro du Timer : Vous pouvez sélectionner 8 blocs (8 programmes).
4. État du Timer: Régler sur « Activer » pour utiliser la fonction Timer, ou « Désactiv électionner les modes suivants.
5. « Sous Tension »: Le récepteur s'allume à l'heure désirée.
6. « Hors Tension »: Le récepteur s'éteint à l'heure désirée.
7. « Intervalle »: Le récepteur s'allume et s'éteint (temps d'allumage) à la date, à l'heure et sur la chaîne désirée.

« Cycle prog »: Vous pouvez régler le cycle d'action désiré (une fois, par jour, par semaine). « Date »: Vous pouvez régler la date et le début d'action du Timer. « Heure de début »: Vous pouvez régler l'heure de début d'action du timer. « Heure de fin »: Vous pouvez régler la date de fin d'action du timer. Canal : Vous pouvez sélectionner le canal à visionner quand le mode Timer est allumé.

1. Appuyer sur la touche Rouge pour mémoriser et aller dans un autre bloc.
2. Appuyer sur la touche Verte pour mémoriser et sortir du menu Timer.
3. Appuyer sur la touche Jaune pour sortir du menu sans sauvegarder.

Astuce: Vous devez sélectionner le canal, date de début et de fin si le Timer est sur "Intervalle".

Un message d'erreur apparaitra si des réglages ne sont pas corrects.

5.1.4 Menu d'installation

Tous les réglages relatifs à la recherche TV sont dans ce menu. Le menu d'installation contient différents sous-menus comme « Configuration du système », « Configuration des canaux » et « Contrôle parental ».

Pour accéder à ces différents sous-menus, veuillez suivre les étapes suivantes :

5.1.4.1 Menu configuration du système <référez-vous à la figure 11>

Pour régler votre récepteur sur vos préférences personnelles, allez au menu « configuration du système », puis veillez suivre les étapes suivantes :

1. Appuyez sur la touche Menu de votre télécommande.
2. Utilisez les touches HAUT/BAS (Channel), Sélectionnez « Installation », et appuyez sur OK
3. Utilisez les touches HAUT/BAS (Channel), sélectionnez « Configuration du système », et appuyez sur OK

Réglage des langues : Vous pouvez régler les langues du menu, de l'audio et des sous-titres, veuillez suivre les étapes suivantes < Référez-vous à la figure 12> :

1. Sélectionnez « langue » et appuyez sur OK ou sur le bouton droit de la télécommande.
2. Sélectionnez « Langue menu » et appuyez sur OK ou sur le bouton droit.
3. Utilisez les touches HAUT/BAS (Channel) pour sélectionner la langue et appuyez sur OK. L'écran changera du menu changera dans la langue de votre choix.
4. Vous pouvez aussi désirer votre première langue audio, seconde langue audio et le sous-titrage en suivant les mêmes étapes.
5. Appuyez sur la touche BACK jusqu'à ce que vous retourniez au menu principal.
6. Réglages TV/VCR : Vous pouvez régler votre TV/VCR selon vos préférences personnelles. Vérifiez
7. Sélectionnez « TV/Magnétoscope » et appuyez sur OK ou le bouton droit.

■ Mode TV: Appuyez sur OK ou le bouton droit et régalez votre TV sur mode « Multi », « PAL » ou « NTSC » - Mode Video: Appuyez sur OK ou le bouton droit et réglez votre VCR sur « CVBS » (video Composite) ou « RGB ». ■ Mode Ecran: Appuyez sur OK ou le bouton droit et réglez mode écran sur « 4:3 Letter» ou « 16/9 »

Sortie Audio: Appuyez sur OK ou le bouton droit et régalez votre sortie audio sur « Sté reproduction », « Gauche » ou « Droite » (Pour le réglage mono) Sortie SPDIF: Appuyez sur OK ou le bouton droit et activez votre sortie S/PDIF, vous pourrez connecter un amplificateur audio digital en utilisant un cable coaxial Alimentation d'antenne (ON/OFF). L'alimentation d'antenne est préréglé dans le menu en position OFF. Lorsque vous utilisez une antenne active positionné l'alimentation d'antenne en position ON Appuyez sur OK ou le bouton droit de la Télécommande pour commuter en position "ON".

• Réglages paramètre du menu: Vous pouvez régler votre menu (OSD - On Screen Display) sur votre TV selon vos préférences en suivant les étapes suivantes :
• Sélectionnez « Menu » et appuyez sur OK ou le bouton droit.
• Choix couleur: Appuyez sur OK ou le bouton droit et régler les couleurs de votre menu « Courante », « Couleur1 » ou « Couleur2 » Transparence: Appuyez sur OK ou le bouton croit et la transparence de votre OSD. Luminosite: Appuyez sur OK ou le bouton droit et régler et seLECTIONnez.
• Durée d'affichage: Appuyez sur OK ou le bouton droit et régler le temps d'affichage de votre OSD et de votre bandeau d'information lors du changement de chaîne.
• Mode LCN (Logical Channel Numbering) : Classement automatique des canaux à travers le signal de l'antenne. Uniquement actif quand le provider utilise le support LCN.

Note: Quand la fonction LCN est sur « ON ». La fonction « classement chaînes » est inactive.

1. Appuyez sur BACK pour revenir au menu principal.

Paramètres Horloge: Le système utilise le temps GMT (Greenwich Mean Time) par défaut. Pour régler l'heure, suivez les étapes suivantes: < Référez-vous à la figure 15>

1. Sélectionnez « Horloge », appuyez sur OK ou le bouton droit
2. Sélectionnez le Fuseau Horaire: appuyez sur OK ou le bouton droit, et une liste d'heure GMT +/- est affichée. Utilisez les touches HAUT/BAS, sélectionnez la valeur correcte (en France GMT+1), et votre récepteur affichera automatiquement l'heure locale de votre pays. Pour régler l'heure manuelle: Sélectionnez Utilisation GMT: Appuyez sur OK ou le bouton droit et utilisez les touches HAUT/BAS (Channel) pour régler la valeur GMT sur « off », appuyez sur OK pour sauvegarder. Apparaît édure identique au réglage de l'heure.
3. Appuyez sur BACK pour revenir au menu principal.
4. cevez l'allumera. Veuillez suivre les étapes suivantes < Refferez-vous à la figure 16>:
5. Sélectionnez « Canal au démarrage », appuyez sur OK ou le bouton droit.

Dernier regardé : Le récepteur s'allumera sur le dernier canal visionné avant de l'arrêter. Définir le canal : Cette fonction vous permet de régler le canal sur lequel votre récepteur s'allumera. Suivez les étapes suivantes :

1. Appuyez sur OK ou le bouton croit, Sélectionnez dans les listes TV ou radio le canal sur lequel vous désirez que votre récepteur s'allume
2. Système Information: Il affiche la carte d'identité de votre récepteur : le modèle, le firmware ainsi que la version du boot
3. Sélectionnez «Information Système» appuyez sur OK ou le bouton droit.

Réglage d'usine : Soyez vigilants quand vous utilisez cette fonction, elle efface tous vos paramètres personnels. Une fois que vous avez utilisé cette fonction vous devez réinstaller vos préférences et scanner les canaux. Pour revenir en réglages d'usine, suivez les étapes suivantes :

1. Sélectionnez « Réglages d'usine » et appuyez sur la touche OK.
2. Entrez votre code. Le récepteur reviendra automatiquement en réglage d'usine.
3. Avant de pouvoir réutiliser votre récepteur, vous devez tout réinstaller :

« Recherche automatique » (chap. 5.1.4.3), « Sélection Pays » (chap. 5.1.4.2)

Note: Votre code PIN deviendra celui d'usine «0000»

5.1.4.2 Pays de sélection < référez-vous à la figure 19>

Pour installer votre récepteur en vue de recevoir les canaux TV et Radio disponibles dans votre pays, allez dans « Pays de sélection » :

1. Appuyez sur la touche Menu.
2. Utilisez les touches HAUT/BAS et sélectionnez "Installation" et appuyez sur OK.
3. Utilisez les touches HAUT/BAS et sélectionnez "Pays de sélection" et appuyez sur OK.
4. Utilisez les touches HAUT/BAS et sélectionnez votre pays et appuyez sur OK pour confirmer

5.1.4.3 Configuration des canaux < référez-vous à la figure 20>

Il permet de télécharger tous les canaux TV et radio en DVB-T. Il y a deux possibilités pour télécharger les canaux:

Mode automatique de recherche:

1. Appuyez sur la touche Menu de la télécommande.
2. Utilisez les touches HAUT/BAS et sélectionnez "Installation" et appuyez sur OK.
3. Utilisez les touches HAUT/BAS et sélectionnez "configuration des canaux" et appuyez sur OK.
4. Utilisez les touches HAUT/BAS et sélectionnez "Recherche auto" et appuyez sur OK.
5. Un premier écran apparaît "Détection Auto". Ensuite apparaît "Recherche auto"... Attendez que la recherche auto se termine.

■ Mode manuel de recherche:

1. Appuyez sur la touche Menu de la télécommande.
2. Utilisez les touches HAUT/BAS et sélectionnez « Installation » et appuyez sur OK.
3. Utilisez les touches HAUT/BAS et sélectionnez « Configuration des canaux » et appuyez sur OK.
4. Utilisez les touches HAUT/BAS et sélectionnez « Recherche manuel » et appuyez sur OK.
5. Utilisez les touches HAUT/BAS et sélectionnez « N'canal », « fréquence » et la « bande passante » et appuyez sur OK.

Avec le menu "Gestion des canaux" < Référez-vous à la figure 24> vous pouviez effacer manuellement un ou la totalité des canaux et relancer une nouvelle recherche.

Note: La recherche automatique sera réalisée avec succès que si vous avez initialement sélectionné le bon pays de réception (Chap. 5.1.4.2)

5.1.4.4 Contrôle parental - changement du code PIN

Cette fonction utilise le PIN pour contrôler l'accès au menu et aux canaux individuels ou verrouiller/déverrouiller les canaux.

Pour verrouiller/déverrouiller les canaux, suivez les étapes suivantes :

1. Appuyez sur la touche Menu de la télécommande.
2. Utilisez les touches HAUT/BAS, sélectionnez « Installation » et appuyez sur OK.
3. Le récepteur vous demande le code PIN. Par défaut, composez le code « 0000 »
4. Utilisez les touches HAUT/BAS. Sélectionnez « Contrôle Parental » et appuyez sur OK.
5. Utilisez les touches Gauche/Droite, vous pouvez sélectionner « Verrouiller » ou « Déverrouiller » et appuyez sur OK. En sélectionnant « Verrouiller », le récepteur vous demandera le code PIN à chaque fois que vous voudrez accéder au menu. En sélectionnant « Déverrouiller », aucun code vous sera demandé.

Pour changer ce code PIN, veuillez suivre :

1. Appuyez sur la touche Menu.
2. Utilisez les touches HAUT/BAS sélectionnez « Installation » et appuyez sur OK.
3. Utilisez les touches HAUT/BAS sélectionnez « Contrôle Parental » et appuyez sur OK.
4. Utilisez les touches HAUT/BAS Sélectionnez « Ancien PIN » et entrez « 0000 »
5. Utilisez les touches HAUT/BAS sélectionnez « Nouveau PIN » et entrez le nouveau PIN
6. Utilisez les touches HAUT/BAS sélectionnez « Vérifier PIN » et entrez le nouveau PIN
7. Appuyez sur la touche Verte pour sauvegarder & Quitter
8. Appuyez sur la touche BACK pour retourner au menu principal.

Il est recommandé de conserver précieusement votre code PIN, pour éviter de réinitialiser votre récepteur en mode usine (perte des réglages personnels).

Votre code PIN Personnel:

Pour jouer, suivez ces étapes:

1. Appuyez sur la touche Menu.
2. Utilisez les touches HAUT/BAS, sélectionnez « Jeux » et appuyez sur OK.
3. Utilisez les touches HAUT/BAS, sélectionnez le jeu et appuyez sur OK.

6.0 Fonction de base - Télécommande (référez-vous à la figure 3 de la couverture)

Toutes les fonctions du récepteur peuvent être contrôlées à partir de la télécommande.

Introduction des batteries dans la télécommande:

1. Ouvrez le couvercle arrière de la télécommande.
2. Insérez les batteries fournies (1.5V) en respectant les polarités (+/-) et de type «AAA» ou «R3».
3. Refermez le couvercle.

Pendant que vous visionnez votre Chaîne TV ou Radio, plusieurs fonctions peuvent être utilisées.

Ces fonctions sont détaillées/développées ci-dessous (Voir l'illustration de la télécommande).

1. POWER Mise en marche/veille.
2. SUB Affiche la liste de sous titrage diffusé par la chaîne. Vous pouvez changer la langue du sous titrage en utilisant les touches HAUT/BAS et en appuyant sur OK de votre télécommande pour valider
3. TEXT Active/Désactive le télécode.
4. LIST Affiche la liste des canaux que vous avez recherché avec votre récepteur. Vous pouvez changer de canal en utilisant les touches HAUT/BAS et en validant par OK.
5. MUTE Coupe le son du récepteur.
6. TV/RAD Bascule mode TV ou Radio.
7. FAV Affiche la liste des canaux favoris. Quand vous appuyez sur la touche FAV de votre télécommande quand vous n'êtes pas dans le menu. Vous pouvez voir votre canal en PIG (Image dans le graphique), vous pouvez visionner d'autres favoris en utilisant les touches CHANNEL Haut/ CHANNEL Bas. 8. CHANNEL/Haut-Bas Utilisez pour passer/revenir d'un canal à un autre et pour naviguer dans les menus.
8. VOL / Droite-Gauche Utilisez pour augmenter/diminuer le volume et naviguer dans les menus (Gauche / Droit). Dans la liste des chaînes, utilisez ces touches pour passer aux pages suivantes (par lot de 10 items)
9. OK Confirme les actions dans les menus systèmes. Permet l'affichage de la liste des chaînes. (Par exemple TV, Radio ou Favoris).
10. MENU Accès aux menus de réglages du récepteur.
11. BACK Fonction retour dans le menu sur écran. En mode TV : permet de revenir sur la chaîne précédemment regardée.
12. AV Bascule du mode TV (Hertzien ou TV Digital)
13. Information. Affiche les informations du programme en cours

15. EPG

L'EPG (Guide Électronique des Programmes). Il est divisé en mode, quotidien, hebdomadaire, et étendue. Il permet la mise en marche et la mise en veille automatique et donne l'horaire d'enregistrement. L'information n'est communiquée que si la chaîne le transmet. Le mode hebdomadaire est affiché par défaut.

• Hebdomadaire (Touche Rouge) : La liste des canaux du transpondeur est affichée à gauche et les informations du canal à droite. Quotidien (Touche Verte) : Affiche le canal choisi en PIG (Image TV dans le graphique). Ainsi que la liste de diffusion des programmes de la journée.
• Étendu (Touche Jaune) : Affiche le résumé du programme en cours. Timer (Touche Bleue) : Sélectionnez un programme dans la tranche horaire (à l'aide des touches HAUT/BAS et Droite Gauche) et appuyez sur la touche Bleue. Le Timer assignera les heures voulu (Section 5.1.3).

16. PAUSE

Appuyez sur la touche BACK pour fermer le menu EPG. Gèle l'image.

17. AUDIO

Affiche la liste des audio disponibles pour la chaîne que vous visionnez. Vous pouvez changer les valeurs/Mode audio. De plus, vous pouvez les changer, ils sont représentés par des icônes : ((*) stéréo, ((•) mono gauche ou •) mono droit. Appuyez à plusieurs reprises sur touche AUDIO pour changer les icônes (valeur). Les modes audio sont différents et propres aux chaînes, une fois modifiés ils sont automatiquement sauvegardés.

Fait défiler les pages. Page+ pour les 10 prochains items, Page- pour les 10 items précédents.

Touches de couleur

En mode télétexte, correspondance à la légende des icônes d'action. En mode menu, active les différentes fonctions.

20. PAVE Numerique 0-9

Permet d'entrer directement des valeurs, le numéro de la chaîne et dans les menus.

A.1 test de fonctionnement

Occasionnellement, un récepteur peut se bloquer comme un ordinateur, nous vous recommandons de redémarrer le récepteur en le déconnectant de l'alimentation secteur. Attendez 30 secondes et reconnectez-le au secteur. Si le récepteur ne marche toujours pas, contactez votre revendeur.

N'ouvre jamais le capot du récepteur, sous peine d'électrocution et d'annulation de la garantie.

Symptômes	Cause	Solution
Les diodes verte/rouge en façade ne s'allument pas	Le cordon secteur n'est pas branché	Vérifier la connexion du codon secteur
Pas d'image et de son	La TV n'est pas sur le bon canal	Vérifier que votre TV est en Mode auxiliaire video AV/AU (en connexion péritel) et sur le bon canal (connexion cable UHF)
Pas d'image et de son	Problème de connexion entre la TV et le récepteur	Vérifier les connexions de la TV au récepteur.
Pas d'image et de son	Récepteur « hang-up »	Éteignez le receiveur; déconnectez le cordon secteur 220V principal. Àpès que 30 secondes rebrancher le secteur et vérifier s'il fonctionne
Pas de son	Le récepteur est en mode « Mute »	Appuyez sur la touche mute de votre Télécommande
Pas d'image et de son	Problème de mal fonctionnement de la prise péritel	Vérifier si la prise péritel est bien enforcé, Si aucun résultat, changez le cordon Péritel.
Pas d'image	Mauvais pointage de l'antenne	Vérifier le niveau de signal et ajustez le pointage de l'antenne
Le récepteur affiche le message “Aucun ou Mauvais signal” lors de mauvaise conditions climatique (forte plue ou neige)	C'est normal, le mauvais temps perturbe le signal de l'antenne	Une fois le mauvais temps fini, L'image réapparaitra. Si non retirer la neige de l'antenne
La télécommande ne fonctionne pas	Mauvais paramètre dans le menu	Vérifier les paramètre de l'antenne dans le menu installation

A.2 glossaire et termes

DVB-T	Digital Video Broadcasting Terrestrial – Digital TV par antenné (aussi appelé TNT- télévision Numérique Terrestre).
EPG	Guide Electronique des Programmes (Electronic Program guide) Il affiche les informations du programme transmis par le radio diffuseur : résumé du programme en cours, à partir, ...
MPEG	De l'Anglais, Motion Picture Expert Group. Signifie Groupe d'experts pour l'image animée (video). MPEG est une norme audio/vidéo de compression et de diffusion numérique pour la télévision.
Réseau	Désigne un ensemble de canaux qui est offert par un radio diffuseur. Plus souvent nommé en français Bouquet (TPS, Canal Sat, ...).
PAL	Standart de réception en mode TV.
Contrôle Parental	Permet aux adults de contrôle et évientuellesment d'empêcher l'accès de certains types de programmes à un auditorie sensible (enfants, adolescents...) Un programme sous contrôle ne peut être accessible qu'au moyen d'un code secret.
PID	Abréviation de l'expression anglaise Programme Identifier. Données envoyées dans le signal numérique permettant aux terminaux 'identifier un programme. Il en existe 4 types Le PID V-PID (PID video), A-PID (PID audio), P-PID (PID Programme) et data PID (information EPG).
PIN CODE	Code d'identification personnelle à 4 chiffres qui est utilisé pour verrouiller/Déverrouiller, menu, contrôle parental.
RS 232	Port de transfert de données.
